HASZNÁLATI ÚTMUTATÓ CSE2600 SCHEPPACH

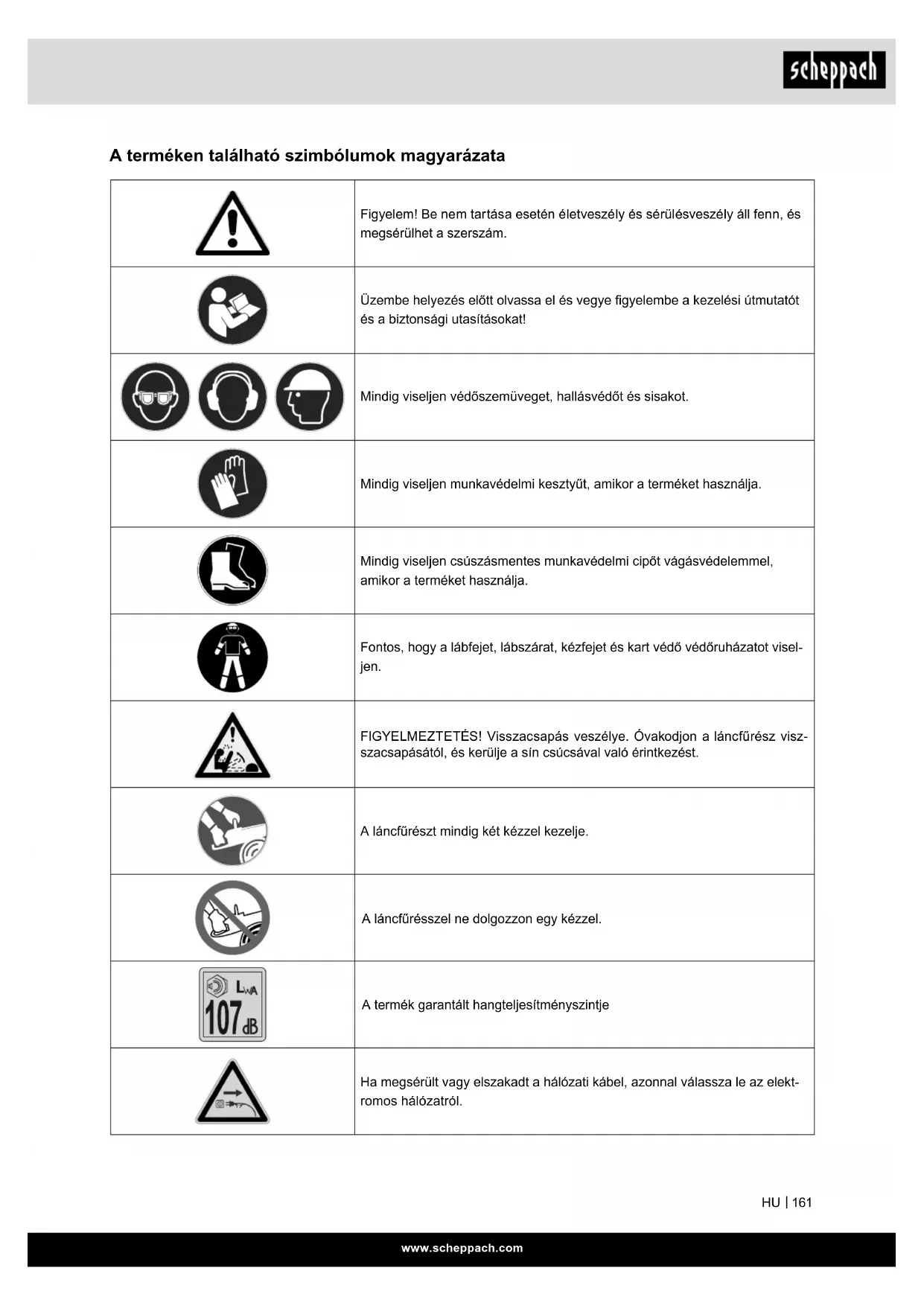

A terméken található szimbólumok magyarázata
|  | Figyelem! Be nem tartása esetén életveszély és sérülésveszély áll fenn, és megsérülhet a szerszám. |
|  | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
|   | Mindig viseljen védőszemüveget, hallásvédőt és sisakot. |
|  | Mindig viseljen munkavédelmi kesztyűt, amikor a terméket használja. |
|  | Mindig viseljen csúszásmentes munkavédelmi cipőt vágásvédelemmel, amikor a terméket használja. |
|  | Fontos, hogy a lábfejet, lábszárat, kézfejet és kart védő védőruházatot visel- jen. |
|  | FIGYELMEZTETÉS! Visszacsapás veszélye. Óvakodjon a láncfűrész visz- szacsapásától, és kerülje a sín csúcsával való érintkezést. |
|  | A láncfűrészt mindig két kézzel kezelje. |
|  | A láncfűrésszel ne dolgozzon egy kézzel. |
|  | A termék garantált hangteljesítményszintje |
|  | Ha megsérült vagy elszakadt a hálózati kábel, azonnal válassza le az elekt- romos hálózatról. |
 | Ne üzemeltesse a terméket esőben vagy nedves körülmények között. |
 | II. védelmi osztály (kettős szigetelés) |
 | Be-/kikapcsoló gomb |
 | Futásirány |
 | Láncfeszítés |
 | A fűrészlánc beszerelési iránya |
 | Láncfék ON/OFF |
 | Lánckenő olaj betöltőnyílása |
 | Tömeg |
 | Láncfűrész lapjának hossza |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
| VESZÉLY | Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el. |
| FIGYELMEZTETÉS | Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el. |
| VIGYÁZAT | Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el. |
| FIGYELEM | Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okoz-hat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el. |
| MEGJEGYZÉS | Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okoz-hat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el. |
FIGYELEM!
Az első üzembe helyezése előtt figyelmesen olvassa el ezt a kezelési útmutatót, és feltétlenül kövesse a biztonsági előírásokat!
Azt javasoljuk, hogy vegyen részt „Motoros fűrész kezelési tanfolyam jelenléti igazolással” című professzionális biztonságtechnikai továbbképzésen, ahol az adott országban jellemző oktatásban részesül a láncfűrész használatára és karbantartására nézve, illetve végezzen el egy elsősegély-tanfolyamot is. Ha hosszabb ideig nem használta a gépet, vagy gyakorlás kedvéért kezdetben mindig egyszerű vágásokat hajtson végre biztonságosan letámasztott fadarabokon, hogy megismerkedjen a láncfűrész használatával.
Gondosan örizze meg az üzemeltetési útmutatót!
Megjegyzés:
Kérjük, vegye figyelembe, hogy a láncfűrész használatát egyes nemzeti előírások korlátozhatják, pl. a munkavédelmi és környezetvédelmi rendelkezések.
Tartalomjegyzék: Oldal:
- Bevezetés.... 165
- A készülék leírása (1 - 4 ábra).... 165
- Szállított elemek.... 165
- Rendeltetésszerűi használat 165
- Biztonsági utasítások 166
- Technikai adatok.... 169
- Kicsomagolás....170
- Felépítés és kezelés.... 170
- Üzembe helyezés....171
- Munkavégzési utasítások 171
- Szállítás.... 175
- Karbantartás.... 175
- Tárolás.... 175
- Elektromos csatlakoztatás 175
- Megsemmisítés és újrahasznosítás....176
- Hibaelhárítás 177
- Megfelelőségi nyilatkozat 432
1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.
Kedves Vásárló!
A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:
- szakszerűtlen kezelés,
- a használati utasítások be nem tartása,
- harmadik személy által végzett, szakképzetlen javítások,
- nem eredeti alkatrészek beszerelése és cseréje,
- szakszerütlen használat,
- az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.
Javaslatok:
Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.
Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.
A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások kiegészítéseként be kell tartani az általánosan elismert müszaki előírásokat a azonos gépeket üzemelésekor.
Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.
2. A készülék leírása (1 - 4 ábra)
- Hátsó fogantyú
- Első fogantyú
- Első kézvédő/láncfék
- Fűrész lánc
- Biztosító anya/SDS rendszer
- Láncburkolat
- Vezetőlemez (vezetősín)
- Hátsó kézvédő
- Hálózati kábel
- Karmos ütköző
- Bekapcsoló retesz
- Kábel tehermentesítő
- Be/ki kapcsoló
- Olajtartály zárókupakja
- Olajszint-jelző
- Lánckerék
- Vezetőcsap
- Üzem kijelzése
3. Szállított elemek
• Elektromos láncfűrész
- Használati útmutató
• Lánc
- Vezetőlemez (láncvezető)
- Vezetőlemez védőtokja
4. Rendeltetésszerűi használat
Ez a láncfűrész kizárólag a szabadban használható favágásra. A láncfűrészt nem szabad más célra használni.
Ne használja a láncfűrészt, olyan munkálatokhoz, amelyekre nem alkalmas. Példa: Ne használja a láncfűrészt fém, műanyag, falazat vagy olyan építőanyagok vágására, amelyek nem fából készültek.
Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A terméket használó és karbantartó személyeknek ismerniük kell a terméket, és tájékozottnak kell lenniük a lehetséges veszélyekről.
Ezenfelül a lehető legszigorúbban be kell tartani a baleset-megelőzési előírásokat.
Vegye figyelembe a további általános érvényű munkaegészségügyi és biztonságtechnikai szabályokat is.
Ha a terméken módosítást végez, az ebböl eredő ká- rokért a gyártó nem vállal felelösséget.
Kérjük, vegye figyelembe, hogy termékeinket rendel-
tetésük szerint nem kisipari, kéziipari vagy ipari hasz-
nálatra tervezték. A termékre semmilyen garanciát
nem vállalunk, ha kisipari, kéziipari vagy ipari, vala-
mint ezekkel egyenértékű tevékenységekhez hasz-
nálja.
5. Biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS Olvassa mos szerszámon található összes biztonsági és egyéb utasítást, ábrát és műszaki adatot. A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel) és az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
1. Munkahelyi biztonság
a. Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetek-hez vezethetnek.
b. Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzöket.
c. Az elektromos szerszám használata során tart-sa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
2. Elektromos biztonság
a. Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b.Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c. Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d. Ne használja a csatlakozó vezetéket a rendel-
tetésétől eltérő módon, például az elektromos
szerszám szállításához, felakasztásához vagy
a csatlakozóaljzatból való kihúzásához. Tartsa
távol a csatlakozó vezetéket hőtől, olajtól, éles
élektől és a mozgó alkatrészeitől. A sérült vagy
összegubancolódott csatlakozó vezeték növeli az
áramütés kockázatát.
e. Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas
a z hesszabbító vezeték használata csökkenti az áramütés kockázatát.
f. Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
3. Személyek biztonsága
a. Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat
b. Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c. Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d. Az elektromos szerszám bekapcsolása elött távolítsa el a beállító szerszámokat vagy a csa-varkulcsokat. Az elektromos szerszám forgó ré-szében maradt szerszám vagy kulcs sérüléseket okozhat.
e. Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f. Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkat-részektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g. Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.
h. Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
- Az elektromos szerszám használata és kezelése
a. Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b. Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c. Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d. Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá-mok veszélyesek, ha tapasztalatlan személyek használják őket.
e. Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negativ hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f. Tartsa élesen és tisztán a vágószerszámokat.
A gondosan ápolt, éles vágóélekkel rendelkező vá- gószerszámok kevésbé szorulnak be, és könnyeb- ben vezethetők.
g. Az elektromos szerszámot, a cserélhető szerszámot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h. A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
5. Szerviz
a. Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
⚠ FIGYELMEZTETÉS? Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
Rezgés
⚠ FIGYELMEZTETÉS! A fehér ujj szindróma egy olyan érrendszeri betegség, amelynek során az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. A tünetek közé tartozik: Zsibbadás, érzékenység elvesztése, bizsergés, viszketés, fájdalom, erőtlenség, a bör színének vagy allagának megváltozása. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő szerszámok gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek). Amenynyiben szokatlan negatív hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz. A hosszú távú és rendszeres felhasználóknak ezért azt java-soljuk, hogy gondosan figyeljék meg a kezüket és az ujjaikat. A veszélyek csökkentése érdekében ezért tartsa be az alábbi utasításokat:
- Hideg időben tartsa melegen a testét, különösen a kezét.
- Rendszeresen tartson szünetet és közben mozgassa a kezeit, hogy elősegítse a vérkeringést.
- Korlátozza az erősen rezgő szerszámok napi használati idejét, és inkább ossza be több napra. Készítsen olyan munkatervet, amely korlátozza a rezgésterhelést.
- Gondoskodjon a gép lehető legkisebb mértékű rezgéséről rendszeres karbantartással és a készülék alkatrészeinek rögzítésével. Az elhasználódott alkotóelemeket haladéktalanul cserélje le.
- Rendszeresen váltogassa a munkavégzési helyzetét.
- Ha a gépet gyakran használja, ill. működteti, akkor érdemes kapcsolatba lépnie szakkereskedőjével, és szükség esetén beszereznie a rezgések ellen védő tartozékokat (markolatokat).
A láncfűrész biztonsági funkciói
- Az elülső kézvédő védi a kezelő bal kezét, ha lecsúszna az elülső markolatról, amikor jár a láncfűrész.
- A hátsó kézvédő védi a jobb kezet a fűrészlanctól, ha elszakad, vagy ledobja a gép.
- A láncfék olyan biztonsági funkció, amely a vissza-csapások által okozott sérülések csökkentésére szolgál, mivel ezredmásodpercek alatt megállítja a járó fűrészláncot. Visszacsapás esetén az elülső kézvédő aktiválja.
- A bekapcsoló retesz megakadályozza a motor véletlen felpörgését. A gázkar csak akkor nyomható le, ha a bekapcsoló retesz le van nyomva.
- A karmos ütköző munkavégzés közben megtámasztja a motoros fűrészt a faanyagon. Soha ne dolgozzon karmos ütköző nélkül, a láncfűrész előre ránthatja a kezelőt. A karmos ütközőt fatörzsek vagy vastag ágak vágásához használja. A karmos ütköző használata növeli a munkabiztonságot, csökkenti a munka közbeni személyi terhelést, emellett a rezgés mértékét is csökkenti. A karmos ütközőt a láncfűrész használata közben mindig le kell támasztani a fatörzsre. Nyomja rá a karmos ütközőt a fatörzsre a hátsó markolat segítségével. Vágás végrehajtásához nyomja az elülső markolatot a vágási vonal irányába. Előfordulhat, hogy a karmos ütközőt a vágás továbbhaladásával előrébb kell helyezni.
A láncfűrészekre vonatkozó általános biztonsági utasítások
a) Ha jár a fűrész, minden testrészét tartsa távol a fűrészlanctól. A fűrész indítása előtt győződjön meg arról, hogy a fűrészlanc semmivel nem érintkezik. A láncfűrésszel végzett munkálatok során már egy pillanatnyi figyelmet-lenség is a ruházat vagy testrészek fűrészlanc általi megragadásához vezethet.
b) A láncfűrészt jobb kezével mindig a hátsó fogantyúnál, bal kezével mindig az elülső fogantyúnál megfogva tartsa. Ha munka közben fordítva fogja a láncfűrészt, az növeli a sérülésveszélyt, ezért soha nem szabad így használni.
c) A láncfűrészt kizárólag a szigetelt megfogási felületeknél fogva tartsa, mivel a fűrészlánc rejtett villamos vezetékekhez vagy a fűrész saját hálózati kábeléhez érhet. Ha a fűrész-lánc feszültség alatt álló vezetékhez ér, akkor a készülék fémből készült alkatrészei is feszültség alá kerülhetnek, ami áramütéshez vezethet.
d) Viseljen szemvédőt. További védőfelszerelések használata javasolt a hallás, a fej, a kéz, a lábszár és a lábfej védelmére. A megfelelő védőruházat csökkenti a sérülésveszélyt, melyet a szétrepülő forgács és a fűrészlánc véletlen megérintése okozhat.
e) Ne dolgozzon a láncfűrésszel fára vagy létrára felmászva, illetve tetőn vagy instabil felületen állva. Ha ilyen módon üzemelteti a gépet, akkor súlyos sérülésveszély áll fenn.
f) Mindig ügyeljen a stabilitásra, és a láncfü-részt csak akkor használja, ha szilárd, biztonságos, sík talajon áll. Ha csúszós a talaj, vagy instabil a felület, amelyen áll, akkor elveszítheti az egyensúlyát, vagy elveszítheti az ural-mat a láncfürész felett.
g) Megfeszített ág vágásakor számoljon azzal, hogy az ág visszarugózik. Ha felszabadul a fa rostjainak feszültsége, a megfeszült ág megütheti a felhasználót, és/vagy kiránthatja a kezéből a láncfürészt.
h) Legyen különösen óvatos, amikor aljnövényzetet és fiatal fákat vág. A vékony anyag beakadhat a fürészláncba, Önnek csapódhat, vagy kibillentheti az egyensúlyából.
i) A láncfűrészt az elülső fogantyújánál fogja meg, kikapcsolt állapotban szállítsa, a fűrészláncot magától elfordítva. A láncfűrész szállításakor vagy tárolásakor mindig helyezze fel a védőburkolatot. A láncfűrész gondos kezelése csökkenti annak valószínűségét, hogy véletlenül a működő fűrészlánchoz ér.
j) Kövesse a kenésre, a láncfeszítésre és a vezetősín, illetve a lánc cseréjére vonatkozó utasításokat. A szakszerűtlenül megfeszített vagy kent lánc elszakadhat, vagy növelheti a visszacsapás kockázatát.
k) Csak fát fűrészeljen. Ne használja a láncfűrészt, olyan munkálatokhoz, amelyekre nem alkalmas. Példa: Ne használja a láncfűrészt fém, műanyag, falazat vagy olyan építőanyagok vágására, amelyek nem fából készültek. A láncfűrész nem rendeltetésszerű használata veszélyes helyzeteket idézhet elő.
I) Ne próbáljon meg kivágni egy fát, csak ha már tisztán felfogta az ezzel járó kockázatokat, és megértette, hogyan kerülhetők el. A felhasználó vagy más személyek súlyos sérüléseket szenvedhetnek, amikor kidöl a fa.
A visszacsapás okai és elkerülése
Figyelem, visszacsapódás!
- Visszacsapásra akkor fordulhat elő, ha a vezetősín csúcsa egy tárgyhoz ér, vagy ha meghajlik a fa, és a fűrészlánc beszorul a vágatba.
- Ha a vezetősín csúcsa hozzáér valamihez, az adott esetben váratlan hátrafelé irányuló reakciót válthat ki, amitől a vezetősín felfelé, a kezelő személy irányába csapódik.
- Ha a fürészlianc beszorul a vezetősín felső élénél, akkor a sín hevesen visszarúghat a kezelő irányába.
- Ezen reakciók mindegyikének következtében elveszítheti a fürész feletti uralmat, és akár súlyos sérülést is szenvedhet. Ne hagyatkozzon kizárólag a láncfűrészre szerelt biztonsági berendezésekre.
- A láncfűrész kezelőjeként hozzon különböző intézkedéseket, amelyek segítségével baleset- és sérülésmentesen dolgozhat.
A visszacsapás az elektromos szerszám nem megfelelő vagy hibás használatának következménye. Ez az alábbiakban leírt elővigyázatossági intézkedésekkel megelőzhető:
- Fogja szorosan, két kézzel a fürészt, ujjai fogják körbe a láncfürész fogantyúit (L ábra). Tartsa testét és karjait olyan helyzetben, hogy képes legyen a visszalökő erők felfogására.
- Ha megfelelő intézkedéseket hoz, a kezelő személy uralma alatt tarthatja a visszalökö erőket. Soha ne engedje el a láncfűrészt.
- Kerülje a rendellenes testtartásokat, és ne fűrészeljen vállmagasság felett.
- Ezáltal megakadályozhatja, hogy a lap csúcsa véletlenül hozzáérjen valamihez, és a váratlan helyzetekben jobban uralhatja a láncfűrészt.
- Mindig a gyártó által előírt pótlapokat és fűrészlán-cokat használja.
- A nem megfelelő pótlapok és fűrészláncok a lánc elszakadásához és/vagy visszacsapáshoz vezethetnek.
- Tartsa be a gyártó élezéssel és a fűrészlánc karbantartásával kapcsolatos utasításait.
- A túl alacsony mélységhatároló növeli a visszacsapás lehetőségét.
További biztonsági utasítások
- A csatlakozó vezetéket úgy fektesse le, hogy fűré-szelés közben ne akadhasson bele az ágakba vagy bármi másba.
- Használjon 30 mA vagy annál kisebb kioldási áramerősségű Fi-relét.
- Pontosan tartsa be az üzemeltetési utasítás karbantartási, ellenőrzési és javítási útmutatásait.
- A sérült védőberendezéseket és alkatrészeket ügyfélszolgálatunkkal szakszerűen ki kell javíttatni vagy cseréltetni, ha a használati utasítás nem rendelkezik másként.
- Mielőtt megkezdi a munkát az elektromos láncfűrésszel, ismerkedjen meg alaposan minden kezelőelemmel. Gyakorolja a fűrész kezelését (fűrészbakra fektetett rönkfa méretre vágásával), és magyaráztassa el magának a szerszám működését, kezelését, a helyes fűrészelési technikákat, valamint a személyi védőfelszerelések használatát tapasztalt felhasználóval vagy szakemberrel.
6. Technikai adatok
| A láncfürész vágási adatai |
| Vágási hossz 44 cm |
| Vezetőlemez hossza 45,5 cm |
| Olajtartály úrtartalma 0,2 l |
| Olaj típusa | kopásálló olaj |
| Fürészlánc osztása | 3/8" |
| Meghajtótagok vastagsága | 1,27 mm |
| Fürészlánc típusa | 3/8,050x62DL |
| Meghajtó lánckerék fogszáma | 7 x 9,525 |
| Meghajtó lánckerék fogkiosztása | 3/8" |
| Láncfék | igen |
| Vezetőlemez típusa | AP18-62-507P |
| Meghajtás |
| Motor | 230-240 V ~ / 50 Hz |
| Motor névleges teljesítménye | 2400 W |
| Max. vágási sebesség | 15 m/s |
| Össztömeg | 5,5 kg |
| Tömeg vezetőlemez és lánc nélkül | 4,3 kg |
A müszaki változtatás jogát fenntartjuk!
| Információk a vonatkozó szabványok szerint mért zajkibocsátási értékekhez: |
| Hangnyomásmérték L_pA | 96,5 dB |
| Mérési bizonytalanság K_PA | 3 dB |
| Hangteljesítményszint L_WA | 104,5 dB |
| Mérési bizonytalanság K_PA | 2,36 dB |
| Garantált hangteljesítményszint L_WA | 107 dB |
Viseljen hallásvédőt.
| A zaj halláskárosodást okozhat. |
| Vibrációja A_hv (első markolat ) | 6,02 m/s ^2 |
| Vibrációja A_hv (hátsó markolat) | 6,55 m/s ^2 |
| Mérési bizonytalanság K_PA | 1,5 m/s ^2 |
- A megadott teljes rezgési érték és zajkibocsátási érték mérése szabványos vizsgálati eljárással történt, és az adatok felhasználhatók az elektromos szerszám másik szerszámmal való összevetésére.
- A megadott teljes rezgési érték és zajkibocsátási érték a terhelés előzetes becsléséhez is használhatók.
Figyelmeztetés:
- Az elektromos szerszám használatának módjától függően a rezgéskibocsátási érték az elektromos szerszám tényleges használata során eltérhet a megadott értéktől.
- Próbálja meg a rezgések általi terheléseket a lehető legalacsonyabban tartani. A rezgésterhelés csökkentését szolgáló intézkedés lehet például kesztyű viselése a szerszám használata közben és a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).
7. Kicsomagolás
- Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási / szállítási biztosításokat (ha vannak ilyenek).
- Ellenőrizze, hogy teljes-e a szállítmány.
- Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
- Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.
⚠ FIGYELEM!
A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!
8. Felépítés és kezelés
Figyelmeztető megjegyzés!
Mindig viseljen védőszemüveget, hallásvédöt, védőkesztyűt és erős anyagból készült munkaruhát!
A láncfűrészt csak engedélyezett (gumiköpenyes) hosszabbító vezetékkel használja, mely az előírt teljesítményre van méretezve, kültéri kivitelű, és amelynek a csatlakozója illeszkedik a fűrész csatlakozódugójához.
A láncfűrész biztonsági kapcsolómechanizmussal van felszerelve. A készülék csak akkor üzemel, ha az egyik kezével egyszerre működteti a bekapcsoló reteszt (11) és a be-/kikapcsoló gombot (13).
Ha a láncfűrész nem jár, akkor az elülső kézvédővel (3) szabadra kell állítani a láncféket.
Összeszerelés
A vezetősín és a lánc felszerelése (1, 2 és 3. ábra)
Figyelmeztető megjegyzés: Ha a fűrészt már csatlakoztatta az elektromos tápellátásra: Először mindig válassza le a készüléket az áramellátásról. A fűrésszel vagy a fűrészen végzett minden munka közben viseljen védőkesztyűt.
Fontos megjegyzés: Az első kézvédőnek (3) mindig a felső (függőleges) helyzetben kell állnia (5. ábra). A vezetősín és a fűrészlánc külön, azaz nem felszerelve van mellékelve. Az összeszerelés során először oldja ki a biztosító anyát /SDS-rendszert (5), majd távolítsa el a lánckerék burkolatát (6). A vezetőcsapnak (17) a megvezetés közepén kell lennie.
Szükség esetén állítsa után a láncfeszességet a biztosító anyával/SDS-rendszerrel (5) (3. ábra).
Figyelmeztető megjegyzés! Az éles peremek okozta sérülések elkerülése érdekében a lánc szerelése, feszítése és ellenőrzése során mindig viseljen védőkesztyűt!
Mielött felszereli a vezetősínt a lánccal együtt, ellenőrizze a fogak vágásirányát! A futásirányt nyíl jelzi a lánckerék burkolatán (6). A vágásirány megállapításához esetleg szükség lehet a fürész lánc (4) megfordítására.
Tartsa függőlegesen a vezetősínt (7) a hegyével felfelé, és helyezze rá a fűrészláncot (4), a vezetősín csúcsánál kezdve. Ezt követően az alábbiak szerint szerelje fel a vezetősínt a fűrészlánccal együtt:
- Helyezze fel a vezetősínt a fürészlanccal együtt a lánckerékre (16) és a vezetőcsapra (17).
- Vezesse körbe a fűrészláncot a lánckeréken (16), és ellenőrizze, hogy rendesen felfekszik-e rá (lásd a 3. ábrán).
- Helyezze fel a lánckerék felső burkolatát (6), és óvatosan rögzítse a biztosító anyával (5).
Ekkor még hátra van a fűrészlánc helyes megfeszítése.
A fűrész lánc megfeszítése
Figyelmeztető megjegyzés!
Mielött bármilyen munkát végezne a láncfűrészen, mindig válassza le az áramellátásról!
Ha a láncon dolgozik, mindig viseljen védőkesztyűt!
- A fürészlancknak (4) feltétlenül a vezetősínben (7) kell feküdnie!
- Forgassa a biztosító anyát/SDS-rendszert (5) az óramutató járásával megegyező irányba (3. ábra), míg megfelelő nem lesz a fűrészlánc feszessége.
- Ne feszítse túl a láncot. Hideg időben a láncot a vezetősín közepénél mintegy 5 mm-re kell tudnia megemelni.
- Meleg időben a lánc megnyúlik, és lazább lesz. Ekkor fennáll a veszély, hogy leugrik a vezetősínről.
-
Ezért szükség esetén időben el kell végezni az utánfeszítést.
-
Ha megfeszíti a felmelegedett láncot, a munka végeztével újra lazítsa meg. Különben a fűrészlánc túl feszes lesz, amikor lehül és ettől összezsugorodik.
- Az új fűrészláncnak mintegy 5 percre van szüksége, míg bejáratódik. Ilyenkor különösen fontos a lánc kenése. A bejáratást követően ellenőrizze a lánc feszességét, és szüksége esetén állítsa be.
9. Üzembe helyezés
Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül komplett összeszerelni!
A hálózati feszültség értéke és az áramforrás frekvenciája egyezzen meg a típustáblán szereplő adatokkal. A munka megkezdése előtt mindig ellenőrizze, hogy szabályosan működik és biztonságosan üzemel-e a láncfűrész.
Azt is ellenőrizze, hogy elegendő-e a lánc kenése, és megfelelő-e az olajszint (lásd a 4. ábrán). Ha az olajszint kb. 5 mm-rel az alsó jelölés fölött van, akkor olajat kell utántölteni. Ha az olajszint ennél magasabb, akkor megkezdheti a munkát.
- Kapcsolja be a láncfűrészt, és tartsa a talaj fölött. A láncfűrész ne érintse a talajt. Biztonsági okokból tartson legalább 20 cm távolságot. Ha egyre több olajnyomot lát, az azt jelenti, hogy szabályosan működik a lánc kenési rendszere.
- Ha az azonban nem látja olaj nyomát, akkor először tisztítsa meg az olajkivezetést (2. ábra, C) és az olajvezetéket. Szükség esetén forduljon szakmühelyhez. (Előbb azonban olvassa el a vonatkozó utasításokat a „lánc kenőanyagának utántöltése” szakaszban).
- Szükség esetén ellenőrizze a lánc feszességét és belógását (ehhez lásd a „fürészlánc feszítése“ szakaszt).
- Ellenőrizze a láncfék szabályos működését (ehhez lásd a „láncfék szabadra állítása“ szakaszt is).
Bekapcsolás
- Oldja ki a láncféket (3), nyomja meg a bekapcsoló reteszt (11), és működtesse a be-/kikapcsolót (13).
- Helyezze a fára a karmos ütköző legalsó körmét (2. ábra, J). Emelje meg a láncfűrészt a hátsó fogantyúval (1), és vágjon bele a fába. Mozgassa kissé hátrafelé a láncfűrészt, majd helyezze valamivel mélyebbre a karmos ütközöt.
- Ha széthasadt fával dogozik, vigyázzon, mert szilánkok szakadhatnak le.
Figyelem!
Bekapcsolás után a láncfűrész rögtön teljes sebességgel fut.
Kikapcsolás
- Kikapcsoláshoz oldja ki a hátsó fogantyún található be-/kikapcsolót (13).
- Ha a láncfűrészt kikapcsolja a be-/kikapcsolóval, akkor az 1 másodperc alatt leáll, heves szikraképződés mellett. Ez azonban teljesen normális, és nem korlátozza a láncfűrész szabályos működését.
- Ha befejezte a munkát a láncfűrésszel: Mindig tisztítsa meg a fűrészláncot és a vezetőlemezt, és helyezze fel a láncvédőt.
- A láncfék kioldásakor a láncfűrész azonnal kikapcsol
Üzemelés kijelzőjének magyarázata (18) (2. ábra) Zöld LED:
A zöld LED akkor világít, ha a készülék üzemel.
10. Munkavégzési utasítások
A láncfűrész szállítása
Mielött a láncfűrészt szállítaná, mindig húzza ki a hálózati csatlakozódugót, és tegye fel a láncvédőt a vezetősínre és a láncra. Ha egymás után több vágást hajt végre a láncfűrésszel, az egyes vágások között kapcsolja ki a fűrészt.
Hosszabbító kábel
Csak olyan hosszabbító kábelt használjon, amely kültéri kivitelü. A kábel keresztmetszete (a kábel max. hossza: 75 m) legyen legalább 2,5 mm². A hosszabbító kábelnek a biztonság kedvéért hurokban kell végződnie, melyet körbe kell vezetni a burkolaton kialakított tehermentesítőn (M ábra).
A 30 m-nél hosszabb hosszabbító kábel hátrányosan érinti a láncfűrész teljesítményét.
A lánc kenése
A túlzott mértékű kopás elleni védelem érdekében a fűrészláncot és a vezetősínt üzem közben egyenletes mértékben kenni kell. A kenés automatikusan történik. Soha ne dolgozzon lánckenés nélkül. Ha a lánc szárazon fut, akkor az egész vágószerkezet hamar tönkremegy.
Ezért minden munkakezdés előtt ellenőrizze a láncenés olajszintjét (4. ábra).
Ne helyezze üzembe a fűrészt, ha az olajszint a „Min.“ jelölés alatt van.
- Min.: Ha a kémlelőablakban (15) az olajszint már csak kb. 5 mm-rel van az alsó jelölés fölött, akkor olajat kell utántölteni.
- Max.: Addig töltsön be olajat, míg a szint el nem éri a kémlelőablak tetejét (15).
A lánc kenőanyaga
A fürészlánc és a vezetősín élettartama nagyban függ a felhasznált kenőanyag minőségétől is. Ne használjon fáradt olajat! Csak környezetbarát kenőanyagot használjon. A lánc kenőanyagát csak a vonatkozó rendelkezéseknek megfelelő edényben tárolja.
Vezetölemez
A vezetőlemez (7) nagy igénybevételnek van kitéve, különösen a csúcsánál (az orr-részen). A féloldalas elhasználódást elkerülendő a lánc élezésekor fordítsa át a vezetősínt.
Lánckerék
A lánckerék (16) különösen nagy igénybevételnek van kitéve. Ha a fogakon mély kopásnyomokat talál, cserélje le a lánckereket. A kopott lánckerék megrövidíti a fürészzlánc élettartamát. A lánckerék cseréjét szakkereskedésben vagy szakmühellyel végeztesse.
Láncvédő
A láncvédőt rögtön tegye fel a láncra és a vezetősínre, amint befejezte a munkát, vagy szállítani kívánja a láncfűrészt.
Láncfék
Visszacsapás esetén az elülső kézvédő (3) révén azonnal kiold a láncfék (3). Az elülső kézvédőt (3) a kézfejével előre nyomja. Ezáltal a láncfék 0,15 mp alatt leállítja a láncfűrészt, illetve a motort. (5. ábra, H).
A láncfék szabadra állítása (5. ábra)
Ahhoz, hogy a fürész újból üzemképes legyen, ki kell oldani a fürész lánc zárolását. Ehhez először kapcsolja ki a láncfűrészt.
Ezt követően vigye vissza az elülső kézvédőt (3) függőleges helyzetbe, míg a helyére nem kattan (5. ábra, l). Ekkor a láncfék újra teljes mértékben működőképes.
A láncfűrész védelme
A láncfűrészt ne használja esőben vagy nedves kö- rülmények között.
Figyelmeztető megjegyzés: Ha megsérült a hoszszabbító kábel, azonnal húzza ki a csatlakozódugót az aljzatból. Ne dolgozzon sérült kábellel.
- Ellenőrizze, nem sérült-e meg a láncfűrész. Mielőtt tovább használná a készüléket, alaposan ellenőrizze a biztonsági berendezéseket és az esetleg könnyebben megsérült további alkatrészeket, hogy rendeltetésszerűen működnek-e.
- Ellenőrizze a mozgó alkatrészek szabályszerű működését.
- A láncfűrész kifogástalan működéséhez minden feltételnek teljesülnie kell, és az összes alkatrésznek helyesen kell felszerelve lennie.
- A sérült biztonsági berendezéseket és biztonsági alkatrészeket szabályszerűen javíttassa meg vagy cseréltesse le szakműhellyel; kivéve, ha a jelen kezelési útmutató másként rendelkezik.
A gyakorlati alkalmazásra vonatkozó megjegyzések
Visszacsapás
A fűrészelés közben előforduló balesetek úgy kerülhetők el, ha a nem a vezetősín csúcsával fűrészel, mert ilyen esetben a fűrész egy szempillantás alatt fel- és visszacsapódhat.
Ha a fűrésszel dolgozik, mindig viselje a teljes védőfelszerelést, és viseljen erős anyagból készült munkaruhát.
A visszacsapás a vezetősín hirtelen felfelé vagy hátrafelé irányuló mozgása, mely akkor következik be, ha a vezetőlemez csúcsánál akadályba (tárgyba) ütközik a fűrészlánc.
Mindig biztosítsa rendesen a munkadarabot. A munkadarab rögzítésére használjon befogó eszközöket. Ez megkönnyíti, hogy biztosan, két kézzel vezethesse a láncfűrészt.
A visszacsapás folytán a fürész kiszámíthatatlanul viselkedik, ennek veszélye elsősorban akkor áll fenn, ha laza vagy életlen a fürészlánc. Ha nem elég éles a lánc, az növeli a visszacsapás veszélyét. Soha ne fürészeljen vállmagasság fölött.
Tanácsok a fűrész gyakorlati alkalmazásával kapcsolatban
Fontos utasítások
- A készüléket csak fa fürészelésére használja. Ne munkáljon meg vele fémet, falazatot, építőanyagot, stb., mely nem fából készült.
- Kapcsolja ki a motort, ha a fűrész idegen testtel érintkezik. Ellenőrizze és szükség esetén javítsa meg a fűrészt.
- Óvja a láncot a szennyeződéstől és homoktól. Már a kisebb mennyiségű szennyeződéstől is életlenné válhat a lánc, ami növeli a visszacsapó reakciók veszélyét.
- Mielőtt nehezebb feladatokban kezdene, gyakoroljon kisebb fatörzsek darabolásával, hogy ráérezzen a készülék használatára.
- Amikor megkezdi a fürészelést, nyomja a fatörzs felé a láncfűrész házát.
- Hagyja, hogy a fűrész dolgozzon Ön helyett. Csak enyhe lefelé irányuló nyomást fejtsen ki.
- A vágás vége felé ne fejtsen ki nyomást a láncfűrészre, így megakadályozhatja, hogy elveszítse uralmát a készülék felett, amikor a fűrész kilép a fából.
Fakivágás – csak megfelelő képzettséggel
Vigyázat!: Ügyeljen a törött vagy elszáradt ágakra, amelyek a fürészelés közben lezuhanhatnak, és komoly sérüléseket okozhatnak. Ne fürészeljen épületek vagy villanyvezetékek közelében, ha nem tudja, hogy melyik irányba dől a kivágott fa. Ne dolgozzon éjszaka, mivel akkor rosszabbul lát, illetve esőben, hóban vagy viharban, mert ilyenkor kiszámíthatatlan a fa dőlésének iránya.
- Elöre tervezze meg a láncfürésszel végzett munkát.
- A fa körüli munkaterület legyen szabad, hogy Ön stabilan állhasson.
- Ha lejtön fűrészel, mindig a munkaterület magasabban fekvő részén helyezkedjen el, mert a kivágott fa valószínűleg lefelé gurul vagy csúszik majd.
- Ügyeljen a törött vagy elszáradt ágakra, amelyek lezuhanhatnak, és súlyos sérüléseket okozhatnak.
A következő tényezők befolyásolhatják a fa dölésének irányát:
- Szélirány és -sebesség
- A fa ferdesége. Egyenetlen vagy lejtős terepen a ferdeség nem mindig állapítható meg. Függőón vagy vízmérték segítségével határozza meg a fa ferdeségét.
- Féloldalasan növő ágak (és ezzel féloldalas terhelés).
- Környező fák és akadályok
Ha kettő vagy több személy végez vágást és fakivágást, akkor a fakivágást és vágást végző egyes személyek közötti távolság legyen legalább a kivágni tervezett fa magasságának kétszerese. A fák kivágása során ügyelni kell arra, hogy más személyeket ne veszélyeztessen, ne találjon el közművezetékeket, és ne okozzon anyagi kárt. Ha egy fa valamilyen közművezetékhez ér, akkor arról azonnal értesíteni kell az érintett közműszolgáltatót.
Ügyeljen a letörött és korhadt farészekre. Ha a törzs korhadt, hirtelen eltörhet és Önre dölhet. Győződjön meg arról, hogy elegendő hely áll rendelkezésre a ledölő fa számára. Tartson 2 1/2 fahossznyi távolságot a legközelebbi személytöl, illetve egyéb tárgyakról. A motorzaj elnyomhatja a figyelmeztető kiáltásokat.
Távolítsa el a szennyeződést, köveket, levált fakérget, szegeket, kapcsokat és huzalokat a fürészelés helyéről.
Tartson szabadon egy menekülési útvonalat (A ábra)
A fa kidöntése előtt tervezze meg a menekülési útvonalat, és szükség esetén tegye szabaddá. A menekülési útvonal mutasson ferdén távolodó irányba a fa várt dőlési vonalától (A ábra).
- pozíció: Menekülési útvonal
- pozíció: A fa dőlésének iránya
Nagy fák kivágása – csak megfelelő képzettséggel (kb. 15 cm törzsátmérőtöl)
Nagy fák kivágásánál az alávágásos módszer használatos. Ekkor a kívánt dőlési iránynak megfelelően oldalt egy éket kell kivágni a fából. Miután a fa másik oldalán elvégezte a kivágáshoz szükséges vágást, a fa az ék irányába dől.
Megjegyzés: Ha a fa nagy támasztógyökerekkel rendelkezik, akkor a bemetszés vágása előtt távolít-sa el ezeket. Ha támasztógyökerek eltávolításához használja a fűrészt, a fűrészzlanc ne érjen a talajhoz, mert ettől életlenné válik a lánc.
Alávágás és a fa kivágása (B és C ábra)
- Végezzen derékszögű vágást a dőlés irányában a törzsátmérő 1/3-áig. Először az alsó, vízszintes bemetszést hozza létre (B ábra, 1. poz.). Így elke-rülhető, hogy a második bemetszés során beszo-ruljon a fűrészlánc vagy a vezetősín (B ábra, 2. poz.). Most távolítsa el a kivágott éket.
- Ezután elvégezheti a fa másik oldalán a kivágás-hoz szükséges vágást (B ábra, 3. poz.). Ehhez kb. 5 cm-rel a bemetszés közepe fölé helyezze a fűrészt. A kivágáshoz szükséges vágást a vízszintes bemetszéssel párhuzamosan alakítsa ki. A kivágáshoz szükséges vágást (3. poz.) csak olyan mélyre vágja, hogy megmaradjon egy szakasz (4. poz.) (a talapzat), mely zsanérként szolgál. Ez a talapzat megakadályozza, hogy a fa elforduljon, és rossz irányba dőljön. A talapzatot ne vágja át.
Megjegyzés: Amikor a kivágáshoz szükséges vá- gás megközelíti a talapzatot, a fának el kell kezdenie dőlni. Ha úgy látszik, hogy a fa esetleg nem a kívánt irányba dől, vagy visszabillen, és beszorítja a fűrész- láncot, hagyja abba a vágást, és a vágat megnyitásá- hoz, valamint a fa átbillentéséhez használjon fából, műanyagból vagy alumíniumból készült ékeket.
Ha dölni kezd a fa, vegye ki a láncfűrészt a vágatból, kapcsolja ki, tegye le, és hagyja el a veszélyes területet az előre megtervezett menekülési útvonalon. Ügyeljen a lehulló ágakra, és ne botoljon meg.
- Figyeljen a fa dőlésére utaló jelekre: a recsegő zajokra, a kivágáshoz szükséges vágás tágulására vagy a felső ágak mozgására.
- A sérülések elkerülése érdekében a fűrésszel ne végezzen vágásokat részben kivágott fákon. Különösen ügyeljen azokra a részben kivágott fákra, amelyek nincsenek alátámasztva. Ha egy fa nem dől ki teljesen, tegye le a láncfűrészt, és kábelcsörlő, csiga vagy vontatógép használatával segítsen rá.
Kivágott fa fűrészelése (rönkaprítás)
A „rönkaprítás” kifejezés egy kivágott fa kívánt hoszszúságú rönkökre való felaprítását jelenti.
Vigyázat!: Ne álljon arra a törzsre, amelynek vágását éppen végzi. A törzs elgurulhat, Ön elveszti a stabilitását, valamint a készülék feletti uralmat. Soha ne végezze lejtős talajon a fürészelési munkálatokat. Ügyeljen a stabilitásra, és egyenletesen ossza el a testsúlyát a két lábán. Lehetőleg támassza alá a törzset ágakkal, gerendákkal vagy ékekkel.
Fontos utasítások
- Mindig csak egy rönköt vagy ágat fürészeljen.
- Legyen óvatos, amikor hasított fát vág. Az éles fa-darabkák eltalálhatják Önt.
- A kisebb rönköket vagy ágakat fűrészbakon vágja. Rönkök vágásakor ne tartsa senki más a rönköt. Lábfejét vagy lábszárát se használja a rönk biztosítására.
- Ne használja olyan helyeken a fűrészt, ahol a törzsek, gyökerek és a fa egyéb részei össze vannak fonódva. Húzza szabad helyre a rönköket, és először a szabad rönköket fogja meg.
Különböző vágások a rönkaprításhoz (D ábra)
Vigyázat!: Ha a fűrész beszorul egy rönkbe, ne húzza ki erővel. Elveszítheti a készülék feletti uralmát, és súlyos sérüléseket szerezhet és/vagy kárt tehet a fűrészben. Állítsa meg a fűrészt, és üssön be egy fa vagy műanyag éket a vágatba, míg a láncfűrész könnyen kihúzhatóvá nem válik. Indítsa el újra a fűrészt, és óvatosan folytassa a vágást. Soha ne indítsa el a fűrészt, ha beszorult egy rönkbe.
Felső vágás (E ábra, 1. poz.)
A felső vágást a törzs felső oldalán ejtse, és tartsa a törzshöz a fűrészt. Felső vágásnál csak enyhe lefelé irányuló mozgást fejtsen ki.
Alsó vágás (E ábra, 2. poz.)
Az alsó vágást a törzs alsó oldalán ejtse, és tartsa a törzshöz a láncfűrész felső részét. Alsó vágásnál csak enyhe felfelé irányuló húzást fejtsen ki. Fogja szorosan a fűrészt, hogy uralma alatt tartsa a készüléket. A fűrész hátrafelé (az Ön irányába) nyomódik. Vigyázat!: Alsó vágáshoz soha ne tartsa fordítva a fűrészt. Ebben a helyzetben nem uralja a készüléket. Az első vágást mindig a rönk nyomott oldalán végezze. Az a rönk nyomott oldala, amelyen a rönk súlyának nyomása összpontosul.
Rönkaprítás támaszok nélkül (F ábra)
- Ha a fatörzs teljes hosszában egyenletesen felfekszik, akkor felülröl kell fürészelni (1. poz.).
- Ügyeljen arra, hogy ne vágjon be le a talajba.
Rönkaprítás féloldalas alátámasztással (G ábra)
- Ha a fatörzs egyik vége fekszik fel, az első vágást (1. poz.) alulról kell végezni (a törzsátmérő 1/3-áig), a szilánkos hasadást elkerülendő.
- A második vágást felülröl kell végezni (a törzsátmérő 2/3-áig) az első vágás magasságában, a beszorulást elkerülendő.
Rönkaprítás kétoldalú alátámasztással (H ábra)
- Ha a fatörzs két vége fekszik fel, az első vágást (1. poz.) felülröl kell végezni (a törzsátmérő 1/3-áig), hogy a szilánkos hasadást elkerülje.
- A második vágást alulról kell végezni (a törzsátmérő 2/3-áig) az első vágás magasságában, a beszorulást elkerülendő.
Gallyazás és nyesés
Vigyázat!: Mindig figyeljen oda, és védje magát a visszacsapás ellen. Soha ne hagyja, hogy gallyazás-kor vagy ágak nyesésekor a mozgó lánc a vezetősín csúcsánál másik ágakkal vagy tárgyakkal érintkezzen. Az ilyen érintkezés súlyos sérüléseket okozhat. Vigyázat!: Gallyazáshoz vagy nyeséshez soha ne másszon fel a fára. Ne álljon létrára, emelvényre stb. Elveszítheti egyensúlyát, és a készülék feletti ural-mat.
Fontos utasítások
- Lassan dolgozzon, és két kézzel, szorosan tartsa a fűrészt. Ügyeljen arra, hogy stabilan álljon, és megőrizze egyensúlyát.
- Ügyeljen a visszacsapódó farészekre. Legyen rendkívül óvatos, amikor kicsi fadarabokat vág. A hajlékony anyag beakadhat a fürészláncba, Ön felé csapódhat, vagy kibillentheti Önt az egyensúlyából.
- Ügyeljen a visszacsapódó farészekre. Ez különösen érvényes a meghajlott vagy terhelés alatt álló ágakra. Kerülje az ággal vagy a fűrésszel való érintkezést, amikor csökken a fa feszítése.
- Tartsa szabadon a munkaterületet. Tisztítsa meg az utat az ágaktól, hogy megelőzze az elbotlást.
Gallyazás (J ábra)
- A gallyazás az ágak levágását jelenti a kivágott fa törzséről.
- A nagyobb ágakat hagyja a kivágott fa alatt, és használja őket támaszként a további munkálatokhoz.
- A kivágott fa gyökerétől induljon, és haladjon a csúcs felé. A fa kisebb részeit egy vágással távolítsa el a növekedési irányban (lásd a nyilakat a J ábrán).
- Közben ügyeljen arra, hogy a fa mindig Ön és a fűrész között maradjon.
- A nagyobb, támasztó ágakat a „Rönkaprítás támaszok nélkül” szakasz módszerével távolítsa el.
- A feszültség alatt álló ágakat mindig alulról felfelé fürészelje el, a fürész beszorulását elkerülendő.
- A fa kisebb, szabadon lógó részeit mindig egy felső vágással távolítsa el. Alsó vágásnál ezek a fűrészre eshetnének, illetve beszorulhatna a fűrész.
Nyesés (I ábra)
Vigyázat!: Csak vállmagasságban, illetve annál lejjebb található ágakat nyessen. Soha ne vágjon vállmagasságnál feljebb található ágakat. Az ilyen munkálatokat bízza szakemberre.
- Az első vágásnál (1. poz.) vágjon be az alsó ágrész 1/3-áig.
- Ezután a második vágással (2. poz.) teljesen vágja át az ágat. A harmadik vágás (3. poz.) egy felső vágás, amellyel 2,5-től 5 cm-ig leválaszthatja a törzsről.
Fürészelés lejtön (K ábra)
A lejtön végzett fürészelés közben mindig a fatörzs fölötti oldalon álljon (K ábra). A vágás végéhez közeledve csökkentse a kifejtett nyomást, de továbbra is tartsa szilárdan a markolatokat, hogy az „átvágás“ pillanatában uralni tudja a készüléket.
Figyelem!: A fűrész lánc ne érjen a talajhoz.
A vágás végeztével várja meg, amíg leáll a fűrészlánc, mielőtt elveszi a fűrészt. Mikor átmegy az egyik fától a másikhoz, mindig kapcsolja ki a láncfűrész motorját.
11. Szállítás
- Szállításhoz válassza le a terméket a villamos há- lózatról, és tegye egy másik, arra szolgáló helyre.
- Hogy megakadályozza a károsodásokat és a sérüléseket, a készüléket szállítás közben biztosítsa a jármüben felborulás és elcsúszás ellen.
- Szállításkor mindig használja a vezetősín borítását.
- Szállítás előtt mindig kapcsolja ki a láncfűrészt, akkor is, ha csak rövid szakaszon szállítja. Szállítás közben (járművön is) biztosítsa a gépet felborulás ellen, hogy elkerülje az üzemagyag kifolyását, valamint a károk és sérülések bekövetkezését.
- A készüléket csak az első markolatnál fogva hordozza. A vezetősín ilyenkor hátrafelé, a testével elkenkező irányba mutasson.
12. Karbantartás
Figyelmeztető megjegyzés! Mielőtt bármilyen munkát végezne a láncfűrészen, mindig válassza le a készüléket az áramellátásról!
- A motorház szellőzőrését tartsa mindig tisztán és szabadon. Csak a kezelési útmutatóban leírt karbantartási munkákat végezheti el saját maga. Az összes többi karbantartási munkát ügyfélszolgálatunkkal végeztesse el.
- A fürészen tilos bármilyen módosítást végezni, mert ez esetben nem biztosítható többé a készülék biztonságos működése.
- Ha a láncfűrész a gondos ápolás és karbantartás dacára sem működik rendesen, javíttassa meg szakműhelyben.
A lánckenő olaj utántöltése
Mielött kinyitná, tisztítsa meg az olajtartály zárókupakját (14), hogy ne juthasson szennyeződés a tartályba. Ha a fűrésszel dolgozik, az olajtartály szintjét az olajszint kémlelőablakán (15) olvashatja le. A betöltés után jól zárja vissza a zárókupakot (14), és törölje le az esetleg kifolyt olajat.
A fűrész lánc élezése
A fürészláncot gyorsan és szakszerűen megélezik a szakkereskedésben. Szintén a szakkereskedésben lehet beszerezni azokat az élező eszközöket, melyekkel saját maga is megélezheti a fürészláncot. Vegye figyelembe a vonatkozó kezelési utasítást. Gondosan ápolja készülékeit. Tartsa tisztán és megélezve a szerszámait, hogy jól és biztonságosan dolgozhasson velük. Kövesse a karbantartási előírásokat, és a szerszámcserére vonatkozó utasításokat.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Gyorsan kopó részek*: Fürész lánc, Vezetősín, Lánckenő olaj, Szénkefe, Karmos ütköző
* nincs okvetlenül a szállítás terjedelmében!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
13. Tárolás
- Szállítás és tárolás előtt mindig rögzítse a láncvédőt.
- A készüléket biztonságos és száraz helyen tárolja, ahol gyerekek nem férhetnek hozzá.
- Ha a készüléket nem használja, tárolja úgy, hogy azt jogosulatlan személyek ne indíthassák el.
Figyelmeztetés!
Ne tárolja a készüléket védtelenül kültéren vagy nedves környezetben.
14. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.
Ha a csatlakozó vezeték cseréje szükséges, a biztonság veszélyeztetésének kizárása érdekében bizza ezt a gyártóra vagy annak képviselőjére.
A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.
- A termék teljesítí az EN 61000-3-11 követelményeit és a különcsatlakozási feltételek alá esik. Ez anynyit jelent, hogy nem engedélyezett egy szabadon választható csatlakozási ponton történő használat.
- Kedvezőtlen hálózati viszonyoknál a készülék átmenetileg feszültségi ingadozásokhoz vezethet.
- A termék kizárólagossan olyan csatlakozási pontokon levő használatra van előrelátva, amelyek a) nem lépik túl a maximálisan engedélyezett „Z“ (Zmax. = 0,294 Ω) hálózati impedanciát, vagy
b) amelyeknek fázisokként legalább 100 A-os hálózati tartós áram terhelhetőségük van.
- Önnek mint használónak biztosítani kell, ha szükséges akkor az energia ellátási vállallattal való megbeszélés után, hogy az Ön csatlakozási pontja, amelyen üzemeltetni akarja a terméket, a megnevezett a) vagy b) követelményt teljesíti.
Fontos utasítások
A motor túlterhelés esetén magától lekapcsol. Ha lehült (ennek időtartama változó), a motor ismét bekapcsolható.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.
Ennek oka lehet:
- Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
- Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.
- Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
- Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
- Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek.
Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.
Váltóáramú motor
- A hálózati feszültség 230-240 V\~ legyen.
- A hosszabbító vezetékek keresztmetszete 25 m hosszúságig legyen legalább 1,5 mm², 25 m felett pedig legalább 2,5 mm².
Y csatlakoztatási mód
Ha a hálózati csatlakozóvezeték cseréje szükséges, a biztonság veszélyeztetésének kizárása érdekében bízza ezt a gyártóra vagy annak képviselőjére.
Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
- Motor áramtípusa
• Gép típuscímkéjének adatai
- Motor típuscímkéjének adatai
15. Megsemmisítés és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahasznosíthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
Az elhasználódott készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat.
Üzemanyagok és olajok
- A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!
- Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.
16. Hibaelhárítás
| Üzemzavar Lehetséges ok Elhárítás |
| Nem jár a motor | Nincs áram | Ellenőrizze a csatlakozó aljzat, a kábel és a csatlakozódu-gó áramellátásátSérült a kábel: Javíttassa meg szakszervizben. A szükség-megoldás jellegű javítás (szigetelőszalaggal, stb.) szigorú-an tilosSérült a kapcsoló: Javíttassa meg szakszervizben |
| Láncfék | Lásd a „Láncfék” és a „Láncfék szabadra állítása” szaka-szokat |
| Elhasználódtak a szénkefék C | seréltesse ki a szénkeféket szakszervizben |
| Nem mozog a lánc Láncfék | Ellenőrizze a láncféket, és szükség esetén állítsa szabadra |
| Elégtelen a vágási telje-sítmény | Életlen a láncLáncfeszítésA lánc nem fekszik rendesen a megvezetésben | Élezze meg a láncotFeszítse meg rendesen a láncotHelyezze fel rendesen a láncot |
| Nehézkes a fürészelésA lánc leugrik a vezetőle-mezről | Láncfeszítés Feszítse meg rendesen a láncot |
| Felhevül a fürészzlánc Lánckenés | Ellenőrizze az olajszinten, szükség esetén töltsön utánaEllenőrizze a lánc kenését |
Tähelepanu, tagasilöök!
Nüüd tuleb saekett veel korralikult pingutada.
Saeketi pingutamine
Hoiatusjuhis!
| HU | az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre |
| PL | deklaruje, ze produkt jest zgodny z naslepujacymi dyrektywami UE i normami |
| HR | ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article |
| SI | izjavlja sledeco skladnost z EU-direktivo in normami za artikel |
Marke / Brand / Marque: SCHEPPACH
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-yagyártási legyen hiábavaló, ingyen. Az alkatrészeket,
hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
Gwarancja PL
