LIETOŠANAS INSTRUKCIJA CSE2600 SCHEPPACH

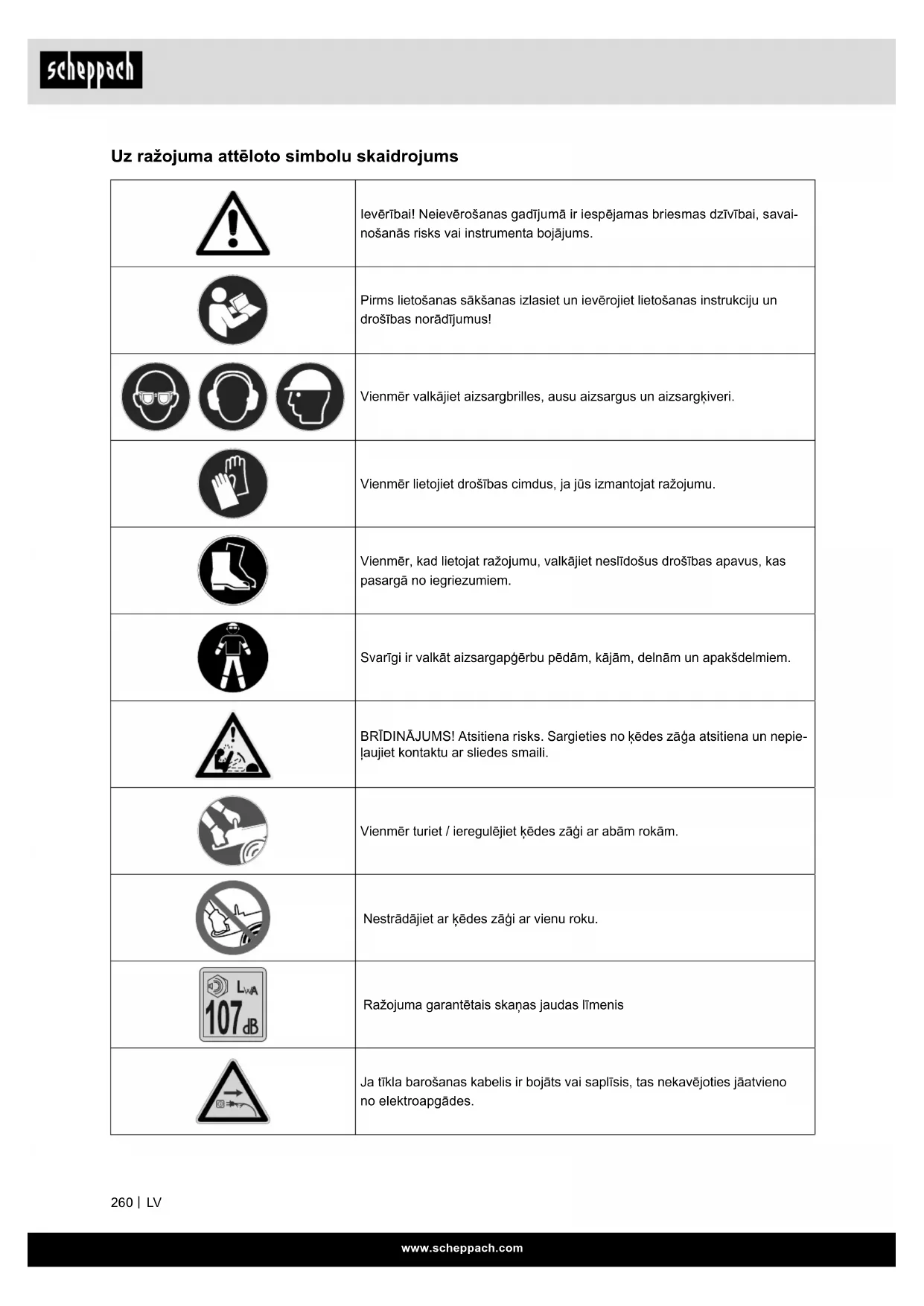

Uz ražojuma attēloto simbolu skaidrojums
 | levērībai! Neievērošanas gadījumā ir iespējamas briesmas dzīvībai, savai-nošanās risks vai instrumenta bojājums. |
 | Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus! |
 |  | Vienmēr valkājiet aizsargbrilles, ausu aizsargus un aizsargkīveri. |
 | Vienmēr lietojiet drošības cimdus, ja jūs izmantojat ražojumu. |
 | Vienmēr, kad lietojat ražojumu, valkājiet neslīdošus drošības apavus, kas pasargā no iegriezumiem. |
 | Svarīgi ir valkāt aizsargapgērbu pēdām, kājām, delnām un apakšdelmiem. |
 | BRĪDINĀJUMS! Atsitiena risks. Sargieties no kēdes zāga atsitiena un nepie-laujiet kontaktu ar sliedes smaili. |
 | Vienmēr turiet / ieregulējiet kēdes zāgi ar abām rokām. |
 | Nestrādājiet ar kēdes zāgi ar vienu roku. |
 | Ražojuma garantētais skaņas jaudas līmenis |
 | Ja tīkla barošanas kabelis ir bojāts vai saplīsis, tas nekavējoties jāatvieno no elektroapgādes. |
 | Neizmantojiet ražojumu lietus laikā vai mitros apstāklos. |
 | Aizsardzības klase II (dubultā izolācija) |
 | leslēgšanas/izslēgšanas slēdzis |
 | Griešanās virziens |
 | Kēdes spriegojums |
 | Zāga kēdes montāzas virziens |
 | Kēdes bremze ON/OFF |
 | Kēdes ellas iepildes atvere |
 | Svars |
 | Kēdes asmens garums |
 | Ražojums atbilst spēkā esošajām Eiropas Direktīvām. |
 | Gaminys atitinka galiojančias Serbijos gaires. |
| BĪSTAMI | Signālvārds, lai apzīmētu tieši gaidāmo bīstamības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums. |
| BRĪDINĀJUMS | Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nāve vai smags savainojums. |
| UZMANĪBU | Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums. |
| IEVĒRĪBAI | Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi. |
| NORĀDE | Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi. |
IEVĒRĪBAI!
Pirms lietošanas uzsākšanas pamatīgi izlasiet šo lietošanas instrukciju un noteikti ievērojiet drošības tehnikas noteikumus!
Ir ieteicams apmeklēt profesionālu drošības kursu “Sertifikāts par motorzāgu lietošanas mācību kursa iziešanu” ar valstij raksturīgu apmācību standartu par kēdes zāga lietošanu un apkopi, kā arī pirmās palīdzības sniegšanas kursu. Ja neesat ilgstoši lietojis ražojumu un praksei, pirms darba sākšanas jums vienmēr vajadzētu veikt vienkāršus zāgējumus droši atbalstītā kokmateriālā, lai atkārtoti iepazītos ar kēdes zāga darbību.
Rūpīgi uzglabājiet lietošanas instrukciju!
Norāde!
levērojiet, ka daži nacionālie noteikumi, kas attiecas, piem., uz darba aizsardzību, apkārtējo vidi, var ierobežot kēdes zāga izmantošanu.
Satura rādītājs: Lappuse:
- levads....264
- lerīces apraksts (1. - 4. att.)....264
- Piegādes komplekts 264
- Noteikumiem atbilstoša lietošana....264
- Drošības norādījumi....265
- Tehniskie raksturlielumi 268
- Izpakošana 268
- Uzstādīšana un vadība 268
- Lietošanas sākšana.... 269
- Darba norādījumse....270
- Transportēšana 273
- Apkope 273
- Glabāšana 274
- Pieslēgšana elektrotīklam 274
- Traucējumu novēršana 275
- Traucējumu novēršana....275
- Atbilstības deklarācija 433
1. levads
Ražotājs:
Scheppach GmbH
D-89335 Ichenhausen, Vācija
Godātais klient!
Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.
Norāde!
Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:
- nepareizu lietošanu,
- lietošanas instrukcijas neievērošanu,
- trešo personu, nepilnvarotu speciālistu veiktu remontu,
- neoriginālo rezerves daļu montāžu un nomaiņu,
• noteikumiem neatbilstošu lietošanu,
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.
levērojiet!
Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.
Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt elektroinstrumentu un lietot tā noteikumiem atbilstošās izmantošanas iespējas.
Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.
Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par elektroinstrumenta lietošanu.
Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai tās personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar elektroinstrumenta lietošanu. Jāievēro noteiktais minimālais vecums.
Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.
Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.
2. lerīces apraksts (1. - 4. att.)
- Aizmugurējais rokturis
- Priekšējais rokturis
- Priekšējais roku aizsargs / kēdes bremze
- Zāga kēde
- Sprostuzgrieznis / SDS sistēma
- Kēdes zvaigznītes pārsegs
- Asmens (vadsliede)
- Aizmugurējais roku aizsargs
- Tīkla barošanas kabelis
- Robots atbalsts
- leslēgšanas blokēšanas mehānisms
- Nostiepuma atslogošanas palīgierīce
- leslēgšanas / izslēgšanas slēdzis
- Ellas tvertnes noslēgvāciņš
- Ellas līmeņa indikācija
- Kēdes zvaigznīte
- Vadošā tapa
- Lietošanas indikācija
3. Piegādes komplekts
- Elektriskais kēdes zāgis
• Lietošanas instrukcija
• Kēde
- Asmens (kēdes vadīkla)
- Asmens aizsargapvalks
4. Noteikumiem atbilstoša lietošana
Kēdes zāgi drīkst izmantot tikai kokmateriāla zāgēšanai ārpus telpām. Citiem nolūkiem kēdes zāgi izmantot nav atlauts.
Neizmantojiet kēdes zāgi darbiem, kuriem tas nav paredzēts. Piemērs: Neizmantojiet kēdes zāgi metāla, plastmasas, mūra vai būvmateriālu zāgēšanai, kas nav no koka.
Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.
Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.
Personām, kas ražojumu izmanto un apkopj, jāpār-zina ražojums un jābūt informētām par iespējamiem riskiem.
Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.
Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.
Patvalīga izmainu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmainu rezultātā.
Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.
5. Drošības norādījumi
Elektroinstrumentu vispārējie drošības norādījumi
⚠ BRĪDINĀJUMS! Izlasiet visus drošības dījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.
Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.
Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), un uz elektro-instrumentiem, kurus darbina no akumulatora (bez tīkla vada).
1. Darba vietas drošība
a. Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b. Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c. Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.
2. Elektriskā drošība
a. Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b. Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.
c. Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.
d. Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām dalām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.
e. Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f. Ja elektroinstrumenta lietošana mitrā vidē nav
n o r ā - novēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana ma-zina elektriskā trieciena risku.
3. Personu drošība
a. Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus
b. Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c. Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/ vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelai-mes gadījumi.
d. Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektro-instrumenta rotējošā daļā, var radīt savainojumus.
e. Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f. Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus, apgērbu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.
g. Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
h. Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savainojumus.
4. Elektroinstrumenta izmantošana un apkalpošana
a. Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
b. Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.
c. Atvienojiet kontaktspraudni no kontaktligz-das un/vai nonemiet nonemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
d. Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.
e. Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
f. Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
g.lzmantojiet elektroinstrumentu, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt nemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
h. Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.
5. Serviss
a. Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.
⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.
Vibrācija
⚠ BRĪDINĀJUMS! Vibrācijas izraisītais vazospastiskais sindroms ir asinsvadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjaini saraujas. Tam ir šādi simptomi: Nejutīgums, jutības zudums, knudēšana, niezēšana, sāpes, spēka mazināšanās, ādas krāsas vai stāvokļa izmaiņa. Skartās zonas vairs netiek apgādātas ar asinīm, un tādējādi izskatās ārkārtīgi bālas. Bieža vibrējošo instrumentu lietošana personām, kurām ir traucēta asinsrite (piem., smēkētājiem, diabētiķiem), var izraisīt nervu bojājumus. Ja pamanāt neparastus kaitējumus, nekavējoties pabeidziet darbu un vērsieties pie ārsta. Tādēļ ilgstošiem un regulāriem lietotājiem ir ieteicams precīzi novērot savu roku un pirkstu stāvokli. Šim nolūkam ievērojiet šādas norādes, lai mazinātu riskus:
- Tieši aukstā laikā turiet kermani, it seviški rokas siltumā.
- Regulāri izdariet pārtraukumus un turklāt kustiniet rokas, lai veicinātu asinsriti.
- lerobežojiet instrumentu ar spēcīgu vibrāciju izmantošanu dienā un sadaliet to uz vairākām dienām. Izstrādājiet darba plānu, kas ierobežo vibrāciju slodzi.
- Gādājiet par ierīces iespējami mazu vibrāciju, regulāri veicot apkopi un izmantojot ierīces nekustīgās dalas. Nekavējoties nomainiet nolietotās detalas.
- Regulāri mainiet savu darba stāvokli.
- Ja ierīci biežāk izmanto, jums vajadzētu sazināties ar tuvāko tirdzniecības uznēmumu un, ja nepieciešams, jāiegādājas antivibrācijas piederumi (rokturi).
Kēdes zāga drošības funkcijas
- Priekšējais rokas aizsargs aizsargā operatora kreiso roku, ja tā noslīd no priekšējā roktura, kamēr kēdes zāgis darbojas.
- Aizmugurējais rokas aizsargs aizsargā labo roku no saskares ar nomestu vai saplīsušu zāga kēdi.
- Kēdes bremze ir drošības funkcija, kas paredzēta, lai samazinātu atsitiena radītus savainojumus, jo darbībā esoša zāga kēde tiek apturēta milisekundēs. To aktivizē no priekšējā roku aizsarga atsitiena gadījumā.
- leslēgšanas blokēšanas mehānisms novērš motora nejaušo paātrināšanu. Akseleratora sviru var nospiest tikai tad, ja ir nospiests ieslēgšanas blokēšanas mehānisms.
- Robotais atbalsts darba laikā atbalsta motorzāgi pret kokmateriālu. Nekad nestrādājiet bez robotā atbalsta, citādi kēdes zāgis var paraut operatoru uz priekšu. LietojietRoboto atbalstu, lai zāgētu koka stumbrus vai biezus zarus. Robotā atbalsta lietošana paaugstina darba drošību, samazina personīgo slodzi darba laikā un mazina arī vibrācijas. Robotajam atbalstam vienmēr kēdes zāga lietošanas laikā jābūt pieliktam pie koka stumbra. Izmantojot aizmugurējo rokturi, spiedietRoboto atbalstu pie koka stumbra. Lai zāgētu, spiediet priekšējo rokturi zāgējuma līnijas virzienā. Ja nepieciešams, robotais atbalsts jāpārliek nākamā zāgējuma vadīšanai.
Vispārēji drošības norādījumi kēdes zāgiem
a) Kad zāgis darbojas, sargiet visas kermena dalas no zāga kēdes. Pirms zāga iedarbināšanas pārliecinieties, vai zāga kēde nekam nepieskaras. Strādājot ar kēdes zāgi, neuzmanības brīdis var izraisīt to, ka zāga kēde aizker apgērbu vai kermena dalas.
b) Vienmēr turiet kēdes zāgi ar labo roku aiz aiz-mugurējā roktura un ar kreiso roku aiz priek-sējā roktura. Kēdes zāga turēšana pretējā darba stājā palielina savainojumu risku, un to nekad nevajadzētu pielietot.
c) Turiet kēdes zāgi tikai aiz izolētajām satveršanas virsmām, jo zāga kēde var sadurties ar slēptām elektroinstalācijām vai tīkla barošanas kabeli. Zāga kēdes kontakts ar spriegumu vadošu līniju var pakļaut spriegumam arī ierīces metāla dalas un radīt elektrisko triecienu.
d) Lietojiet acu aizsargu. Ir iesakāms papildu aizsargaprīkojums dzirdei, galvai, delnām, kājām un pēdām. Piemērots aizsargapgērbs mazina savainošanās risku, ko rada apkārt li-dojošs skaidu materiāls un nejauša saskare ar zāga kēdi.
e) Nestrādājiet ar kēdes zāgi, atrodoties kokā, uz kāpnēm, no jumta vai nestabilas stāvēšanas virsmas. Ja ierīci lieto kādā no šiem veidiem, pastāv nopietns savainošanās risks.
f) Vienmēr ievērojiet stabilu stāju un lietojiet kēdes zāgi tikai tad, ja jūs atrodaties uz stingra, droša un līdzena pamata. Slidena pamatne vai nestabilas stāvēšanas virsmas var radīt līdzsvara zaudēšanu vai kēdes zāga kontroles zaudēšanu.
g) Zāgējot nospriegotu zaru, rēkinieties ar to, ka šis zars atlēks atpakal. Ja spriegojums kok-snes škiedrās atbrīvojas, nospriegotais zars var trāpīt lietotājam un/vai atņemt kēdes zāga kon-troli.
h) levērojiet īpašu piesardzību, zāgējot pamežu un jaunus kokus. Tievais materiāls var iekerties zāga kēdē un atsisties pret jums vai izsist jūs no līdzsvara.
i) Pārnēsājiet kēdes zāgi aiz priekšējā roktura izslēgtā stāvoklī ar zāga kēdi, kas vērsta prom no kermana. Transportējot vai uzglabājot kēdes zāgi, vienmēr uzvelciet aizsargpārsegu. Rūpīga rīkošanās ar kēdes zāgi mazina iespējamību nejauši saskarties ar zāga kēdi, kas darbojas.
j) levērojiet ellošanas, kēdes spriegojuma un vadsliedes un kēdes nomaiņas norādes. Nelietpratīgi nospriegota vai ieeļlota kēde var vai nu saplīst, vai arī palielināt atsitiena risku.
k) Zāgējiet tikai koksnī. Neizmantojiet kēdes zāgi darbiem, kuriem tas nav paredzēts. Piemērs: Neizmantojiet kēdes zāgi metāla, plastmasas, mūra vai būvmateriālu zāgēša-nai, kas nav no koka. Kēdes zāga izmantošana noteikumiem neatbilstošiem darbiem var radīt bīstamas situācijas.
I) Nemēginiet gāzt koku, pirms jums nav pilnīgas izpratnes par riskiem un to novēršanu. Lietotājs vai citas personas nokrītoša koka gadījumā var gūt smagus savainojumus.
Atsitiena iemesli un nepieļaušana levērībai! Atsitiens!
- Atsitiens var rasties, ja vadsliedes smaile saskaras ar kādu priekšmetu vai ja koksne lokās un zāga kēde iestrēgst zāgējumā.
- Saskare ar sliedes smaili dažos gadījumos var radīt negaidītu uz aizmuguri vērstu reakciju, kad vadsliede tiek sista uz augšu un operatora virzienā.
- Zāga kēdes iestrēgšana pie vadsliedes augšējās malas var strauji atsist sliedi operatora virzienā.
- Katra šāda reakcija var radīt to, ka jūs zaudējat zāga kontroli un iespējams smagi savainojaties. Nepalaujaties vienīgi uz kēdes zāgī iebūvētajiem drošības mehānismiem.
- Jums kā ķedes zāga lietotājam vajadzētu veikt dažādus pasākumus, lai varētu strādāt bez nelaimes gadījumiem un savainojumiem.
Atsitiens ir elektroinstrumenta nepareizas vai klū-dainas lietošanas sekas. To var novērst, izmantojot piemērotus piesardzības pasākumus, kā turpmāk aprakstīts:
Papildu drošības norādījumi
- Izvietojiet savienošanas vadu tā, lai zari vai tamlī-dzīgi priekšmeti zāgēšanas laikā to nesatvertu.
- Lietojiet noplūdstrāvas aizsargslēdzi ar atkrišanas strāvu 30 mA vai mazāku.
- Rūpīgi ievērojiet šajā lietošanas instrukcijā snieg-tās apkopes, kontroles un servisa norādes.
- Bojāti aizsargmehānismi un daļas lietpratīgi jāsa-
labo vai jānomaina mūsu servisa centrā, ja lietoša-
nas instrukcijā nav norādīts citādi.
- Pirms sākat strādāt ar elektrisko kēdes zāgi, labi iepazīstieties ar visiem vadības elementiem. Vingrinieties, kā rīkoties ar zāgi (apaļo kokmateriālu sagarumošana uz steķiem), un ľaujiet pieredzējušam lietotājam vai speciālistam paskaidrot ierīces darbību, darbības principu, zāgēšanas tehniku un individuālos aizsardzības līdzekļus.
6. Tehniskie raksturlielumi
| Kēdes zāga zāgēšanas parametri |
| Griešanas garums | 44 cm |
| Asmens garums | 45,5 cm |
| Ellas tvertnes tilpums | 0,2 l |
| Ellas tips | Nodilumizturīga ella |
| Zāga kēdes solis | 3/8" |
| Piedziņas posmu biezums | 1,27 mm |
| Zāga kēdes tips | 3/8,050x62DL |
| Dzenošās kēdes zvaigznīteszobu skaits | 7 x 9,525 |
| Dzenošās kēdes zvaigznīteszobu solis | 3/8" |
| Kēdes bremze | Jā |
| Vadsliedes tips | AP18-62-507P |
| Piedziņa |
| Motors | 230-240 V ~ / 50 Hz |
| Motora nominālā jauda | 2400 W |
| Maks. zāgēšanas ātrums | 15 m/s |
| Kopsvars | 5,5 kg |
| Svars bez asmens un kēdes | 4,3 kg |
Paturētas tiesības veikt tehniskas izmainas!
Skañas intensitātes līmenis izmērīts saskaņā ar attiecīgajiem standartiem:
Skañas spiediens L pA 96,5 dB
Mērījuma klūda K PA 3 dB
Skañas jauda L _WA 104,5 dB
Mērījuma klūda K _WA 2,36 dB
Garantētais skaņas jaudas līmenis L _WA 107 dB
Valkājiet ausu aizsargus.
Trokšnu iedarbība var izraisīt dzirdes zudumu.
Vibrācija
A_hw (priekšējais rokturis) 6,02 m/s ^2
Vibrācija A _hu (aizmugurējais rokturis) 6,55 m/s ^2
Mērījuma klūda K_PA 1,5 m/s
- Norādītā vibrācijas kopējā vērtība un trokšna emisijas vērtība ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzināšanai ar citām ierīcēm.
- Norādīto vibrācijas kopējo vērtību un norādīto trokšņa emisijas vērtību var izmantot arī slodzes sākotnējai novērtēšanai.
Brīdinājums!
- Vibrācijas emisijas vērtība var atšķirties no norādītās vērtības elektroinstrumenta faktiskās lietošanas laikā atkarībā elektroinstrumenta izmantošanas veida;
- Mēginiet, cik vien iespējams, noturēt pēc iespējas mazāku vibrāciju radīto slodzi. Piemēram, vibrācijas slodzi var mazināt, ierīces lietošanas laikā valkājot cimdus un ierobežojot darba laiku ar darbarīku. Turklāt jāievēro visas darba cikla daļas (piemēram, laiki, kuros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).
7. Izpakošana
- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
- Pārbaudiet, vai piegādes komplekts ir pilnīgs.
- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
- Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.
⚠ IEVĒRĪBAI!
lerice un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!
8. Uzstādīšana un vadība
Brīdinājuma norāde!
Vienmēr lietojiet aizsargbrilles, ausu aizsargus, aizsargcimdus un stingras darba drēbes!
Izmantojiet kēdes zāgi tikai ar norādītās jaudas atļautajiem pagarinātāja kabeliem (ar gumijas apvalku) un ar pieslēgumiem, kas ir atļauti darbiem ārpus telpām un der zāga kontaktspraudnim.
Kēdes zāgis ir aprīkots ar blokēšanas shēmu. Tas darbojas tikai tad, ja jūs ar vienu roku vienlaikus nospiežat ieslēgšanas blokēšanas mehānismu (11) un ieslēgšanas / izslēgšanas slēdzi (13).
Ja kēdes zāgis nedarbojas, tad kēdes bremze jāat-brīvo ar priekšējo roku aizsargu (3).
Montāža
Vadsliedes un kēdes piestiprināšana
(1., 2., 3. att.)
Brīdinājuma norāde! Ja zāğis jau bija pievienots pie elektroapgādes: vienmēr vispirms atvienojiet ierīci no elektroapgādes. Veicot jebkādus darbus ar zā̱gi / zā̱gim, lietojiet aizsargcimdus.
Svarīga norāde! Priekšējam roku aizsargam (3) vienmēr jābūt augšējā (vertikālā) pozīcijā (5. att.).
Vadsliedi un zāga kēdi piegādā atseviški, tātad neuzstādītā veidā. Montāžas laikā vispirms atskrūvējiet sprostuzgriezni / SDS sistēmu (5), un tad nonemiet kēdes zvaigznītes pārsegu (6). Vadošai tapai (17) jāatrodas vadīklas vidū.
Pēc vajadzības pieregulējiet kēdes spriegojumu ar sprostuzgriezni / SDS sistēmu (5) (3. att.).
Brīdinājuma norāde! Lai nepieļautu savainojumus, ko rada asas malas, kēdes montāžas, spriegošanas un pārbaudes laikā vienmēr jālieto aizsargcimdi!
Pirms vadsliedes ar zāga kēdi montāžas pārbaudiet zobu zāgēšanas virzienu! Kustības virzienu parāda ar bultinu uz kēdes zvaigznītes pārsega (6).
Lai noteiktu zāgēšanas virzienu, var būt nepieciešams apgriezt otrādi zāga kēdi (4).
Turiet vadsliedi (7) vertikāli ar smaili uz augšu, un piestipriniet zāga kēdi (4), turklāt sāk pie vadsliedes smailes. Pēc tam uzstāda vadsliedi ar zāga kēdi:
- Piestipriniet vadsliedi ar zāga kēdi pie kēdes zvaig-znītes (16) un vadošās tapas (17).
- Vadiet zāga kēdi ap kēdes zvaigznīti (16), un pārbaudiet, vai tā ir pareizi izvietota (sk. 3. att.).
- Piestipriniet augšā kēdes zvaigznītes pārsegu (6), un uzmanīgi nostipriniet ar sprostuzgriezni (5).
Tagad vēl pareizi jānospriego zāga kēde.
Zāga kēdes spriegošana
Bridinājuma norāde!
Veicot jebkādus darbus kēdes zāgim, iepriekš atvie-
nojiet ierīci no elektroapgādes!
Veicot jebkādus darbus kēdei, vienmēr lietojiet aiz-sargcimdus!
- Zāga kēdei (4) noteikti jāatrodas vadsliedē (7)!
- Grieziet sprostuzgriezni / SDS sistēmu (5) pulkstenrādītāja virzienā (3. Att.), līdz zāga kēde ir pareizi nospriegota.
- Kēde nedrīkst būt pārāk stipri nospriegota. Aukstos laika apstāklos jābūt iespējamam pacelt kēdi vadsliedes vidū par apm. 5 mm.
- Siltos laika apstāklos kēde izplešas, un tad tā klūst valīgāka. Šajā gadījumā pastāv risks, ka kēde novirzīsies no vadsliedes.
- Tādēl pēc vajadzības tā savlaicīgi papildus jānospriego.
- Ja bija papildus nospriegota iesildīta zāga kēde, tā darba beigās atkārtoti jāpalaiž valīgāk. Jo citādi at-dzišanas un ar to saistītās zāga kēdes savilkšanās gadījumā kēdes spriegojums klūtu pārāk liels.
- Zāga kēdei jāpiestrādājas apm. 5 minūtes. Šajā gadījumā kēdes ellošana ir īpaši svarīga. Pēc piestrādes jāpārbauda kēdes spriegojums un, ja nepieciešams, jāpieregulē.
9. Lietošanas sākšana
⚠️ levērībai!
Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!
Elektroapgādes voltāžai un strāvas veidam jāsakrīt ar norādēm datu plāksnītē.
Pirms darba sākuma vienmēr jāpārbauda kēdes zāga pienācīgā darbība un drošā lietošana.
Pārbaudiet arī to, vai kēde ir labi saellota, un vai el-las līmenis ir pietiekami augsts (sk. 4. att.). Ja el-las līmenis atrodas apm. 5 mm virs apakšējās atzīmes, jāpapildina ella. Ja el-las līmenis ir augstāks, varat sākt darbu.
- leslēdziet kēdes zāgi un turiet virs pamatnes. Kēdes zāgis nedrīkst skart pamatni. Drošības apsvērumu dēl šajā gadījumā jāievēro minimālais atstatums 20 cm. Ja jūs atklājat ellas pēdas, kuras palielinās, tas nozīmē, ka kēdes ellōšanas sistēma pienācīgi darbojas. Ja jūs nevarat konstatēt nekādas ellas pazīmes, vispirms notīriet ellas izplūdes atveri (2. att., C) un ellas vadu.
Ja nepieciešams vērsieties specializētā uzņēmu-mā. (Taču iepriekš izlasiet atbilstošās norādes sa-daļā “Kēdes smērvielas papildināšana”).
- Pēc vajadzības pārbaudiet arī kēdes spriegojumu un nokari (sk. par to sadaļu “Zāga kēdes spriegojums”).
- Pārbaudiet kēdes bremzes pienācīgo darbību (sk. par to arī sadaļu “Kēdes bremzes atbrīvošana”).
leslēgšana
- Atbrīvojiet kēdes bremzi (3), nospiediet ieslēgšanas blokēšanas mehānismu (11) un nospiediet ie-slēgšanas / izslēgšanas slēdzi (13).
- Pielieciet robotā atbalsta apakšējo zobu (2. att., J) pie koksnes. Paceliet kēdes zāgi aiz aizmugurējā roktura (1), un iezāgējiet koksnē. Pārvietojiet kēdes zāgi mazliet uz aizmuguri, un tad pielieciet roboto atbalstu mazliet dzilāk.
- Esiet piesardzīgs ar saplaisājošu koksni, jo kokmateriāla gabali var nopīst.
levērībai!
Pēc ieslēgšanas kēdes zāgis uzreiz darbojas ar maksimālo ātrumu.
Izslēgšana
- Lai izslēgtu, atlaidiet ieslēgšanas / izslēgšanas slēdzi (13) uz aizmugurējā roktura.
- Izslēdzot ar ieslēgšanas / izslēgšanas slēdzi, kēdes zāgis apstājas pēc 1 sekundes ar spēcīgu dzirksteļu veidošanos. Tas ir pilnīgi normāli, un neietekmē kēdes zāga pienācīgo darbību.
- Pēc darba ar kēdes zāgi: Vienmēr notīriet zāga kēdi un asmeni, un piestipriniet atpakal kēdes aiz-sargu.
- Aktivizējot kēdes bremzi, notiek kēdes zāga tūlītēja deaktivizēšana
Darbības indikācijas skaidrojums (18) (2. att.)
Zalā gaismas diode:
Deg załā gaismas diode, kad ierīce darbojas.
10. Darba norādījumse
Kēdes zāga transportēšana
Pirms kēdes zāgi drīkst transportēt, vienmēr atvieno-jiet tīkla kontaktspraudni no kontaktligzdas, un pie-stipriniet kēdes aizsargu pāri sliedei un kēdei. Ja ar kēdes zāgi jāizpilda vairāki zāgējumi, tad starp zāgē-jumiem zāgis jāizslēdz.
Pagarinātāja kabelis
Drīkst izmantot tikai pagarinātāja kabelus, kuri ir izstrādāti lietošanai ārpus telpām. Kabeļa šķērsgrie-zumam (pagarinātāja kabeļa maks. garums: 75 m) jābūt vismaz 2,5 mm². Pagarinātāja kabelim drošības nolūkos jābeidzas ar cilpu, kuru izvada caur korpusa nostiepuma atslogošanas palīgierīci (M att.).
Pagarinātāja kabeli, kuru garums pārsniedz 30 m, nelabvēlīgi ietekmē kēdes zāga jaudu.
Kēdes ellošana
Lai pasargātu no nodiluma, zāga kēde un vadsliede lietošanas laikā vienmērīgi jāieello. Ellošana notiek automātiski. Nekad nestrādājiet bez kēžu ellošanas sistēmas. Ja kēde darbojas sausā veidā, tad viss zā- gēšanas mehānisms īsā laikā tiek nopietni bojāts.
Tādēl pirms katra darba sākuma pārbaudiet kēžu el- lošanas sistēmu un ellas līmeni (4. att.).
Nesāciet lietot zāgi, ja ellas līmenis atrodas zemāk par atzīmi "Min.".
- Min.: ja ellas līmenis indikācijā (15) atrodas vairs tikai 5 mm virs apakšējās atzīmes, jāpapildina ella.
- Max.: uzpildiet ellu, līdz būs sasniegts indikācijas (15) maksimālais līmenis.
Kēžu smērviela
Zāga kēdes un vadsliedes ilgizturību lielā mērā nosaka arī izmantotas smērvielas kvalitāte. Nelietojiet nolietotu ellu! Izmantojiet tikai ekoloģiski nekaitīgu smērvielu. Kēžu smērvielu drīkst glabāt tikai tādās tvertnēs, kuras izpilda attiecīgās prasības.
Asmens
Asmens (7) tiek stipri noslogos īpaši pie smailes (izcilna) un apakšā. Lai nepieļautu vienpusēju nolietojumu, apgrieziet vadsliedi otrādi, kad asināt kēdi.
Kēdes zvaigznīte
Ipaši stipri tiek noslogota kēdes zvaigznīti (16). Ja jūs zobiem atklājat dziļas nolietojuma pēdas, tad kēdes zvaigznīte jānomaina. Nodilusi kēdes zvaigznīte saīsina zāga kēdes ilgizturību. Kēdes zvaigznītes nomaiņa jāveic specializētā tirdzniecības uzņēmumā vai specializētā uzņēmumā.
Kēdes aizsargs
Kēdes aizsargs jāpiestiprina pāri kēdei un vadsliedei uzreiz pēc darba beigām un transportēšanas gadījumā.
Kēdes bremze
Ja rodas zāga atsitiens, notiek kēdes bremzes aktivizēšana (3), izmantojot priekšējo roku aizsargu (3). Priekšējo roku aizsargu (3) spiež ar delnas ārējo virsmu uz priekšu. Tādējādi ar kēdes bremzi apstādina kēdes zāgi vai motoru 0,15 sek. laikā. (5. att. H).
Kēdes bremzes atbrīvošana (5. att.)
Lai zāgi atkal sagatavotu darbam, atkārtoti jāatbrīvo zāga kēdes nosprostojums. Šim nolūkam vispirms izslēdziet kēdes zāgi.
Tad atlociet atpakal priekšējo roku aizsargu (3) tā vertikālajā sākuma pozīcijā, līdz tas nofiksējas (5. att., I). Līdz ar to kēdes bremze atkal ir pilnīgi darbspējīga.
Kēdes zāga aizsargs
Kēdes zāgi nedrīkst izmantot lietus laikā vai mitros apstāklos.
Brīdinājuma norāde! Ja pagarinātāja kabelis ir bojāts, nekavējoties atvienojiet kontaktspraudni no kontaktligzdas. Nedrīkst strādāt ar bojātu kabeli.
- Pārbaudiet, vai kēdes zāgim nav bojājumu. Pirms ierīces atkārtotas lietošanas rūpīgi pārbaudiet, vai aizsargmehānismi vai iespējams mazliet bojātās daļas darbojas nevainojami un atbilstoši paredzētajam mērķim.
- Pārbaudiet kustīgo daļu pienācīgo darbību.
- Visām daļām jābūt pareizi uzstādītām, un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu kēdes zāga darbību.
- Bojātie drošības mehānismi un daļas pienācīgi jā-salabo vai jānomaina specializētā uzņēmumā; iz-ņemot gadījumus, ja šajā lietošanas instrukcijā ir atrodamas citādas prasības.
Norādes par praktisko lietošanu
Atsitiens
Jūs nepieļaujat zāgēšanas nelaimes gadījumus, ja jūs nezāgējat ar vadsliedes smaili, jo tādā gadījumā zāgis var pēkšni atlēkt uz augšu un atpakal.
Strādājot ar zāgi vienmēr lietojiet visu aizsargaprīko-jumu un stingras darba drēbes.
Atsitiens ir uz augšu un / vai uz aizmuguri vērsta vadsliedes kustība, kura var rasties, ja zāga kēde ar asmens smaili saduras ar škērsli (priekšmetu).
Vienmēr labi nostipriniet darba materiālu. Lietojiet ie-spīlēšanas mehānismus, lai noturētu darba materiālu.
Tas atvieglo kēdes zāga drošo vadību ar abām rokām. Atsitiens izraisa zāga nekontrolētu darbību, šāds risks pastāv īpaši valīgai vai neasai zāga kēdei. Nepietiekami uzasināta kēde palielina atsitiena risku. Nekad nezāgējiet virs plecu augstuma.
Padomi zāga praktiskai lietošanai
Svarīgi norādījumi
- Izmantojiet ierīci vienīgi koksnes zāgēšanai. Neapstrādājiet metālu, plastmasu, mūri, būvniecības materiālu, kas nav no koka, utt.
- Izslēdziet motoru, ja zāgis nonāk saskarē ar kādu sveškermeni. Pārbaudiet zāgi, un, ja nepieciešams, salabojiet to.
- Sargiet kēdi no netīrumiem un smiltīm. Pat nelieli netīrumu daudzumi var ātri notrulināt kēdi un palie-lināt atsitiena reakcijas risku.
- Sāciet vingrināties, sazāgējot mazākus koka stumbrus, lai izjustu šīs ierīces darbību, pirms jūs sākat nopietnākus uzdevumus.
- Spiediet kēdes zāga korpusu pret koka stumbru, kad sākat zāgēšanu.
- Laujiet zāgim strādāt jums par labu. Izdariet tikai nelielu spiedienu uz leju.
- Lai pēc kēdes izvades no koksnes, nezaudētu ie-rīces kontroli, jums nevajadzētu zāgējuma beigās izdarīt spiedienu uz zāgi.
Koku ciršana – tikai ar atbilstošu sagatavotību
Uzmanību! levērojiet nolūzušus vai atmirušus zarus, kuri zāgēšanas laikā var nokrist un izraisīt nopietnus savainojumus. Nezāgējiet ēku vai elektrolīniju tuvumā, ja nezināt kādā virzienā kritīs nocirstais koks. Nestrādājiet pa nakti, jo tad jūs sliktāk redzat, vai lietus, sniega vai vētras laikā, jo nav paredzams koka krišanas virziens.
- lepriekš plānojiet darbu ar kēdes zāgi.
- Darba zonai ap koku vajadzētu būt brīvai, lai jums būtu droša pozīcija.
- Veicot zāgēšanas darbus nogāzē, operatoram vienmēr vajadzētu uzturēties darba zonas augstāk izvietotajā plaknē, jo koks paredzami pēc nociršanas ripos vai slīdēs uz leju.
- levērojiet nolūzušus vai nokaltušus zarus, kuri va-rētu nokrist un izraisīt nopietnus savainojumus.
Šādi apstākļi var ietekmēt koka krišanas virzienu:
• Vēja virziens un ātrums
- Koka slīpums. Slīpums ne vienmēr ir identificējams sakarā ar nelīdzenu vai stāvu teritoriju. Nosakiet koka slīpumu, izmantojot svērteni vai līmeņrādi.
- Zaru augšana (un līdz ar to svars) tikai vienā pusē.
- Apkārt esoši koki vai škēršli
Ja zāgēšanu un ciršanu vienlaikus veic vairākas personas, tad atstatumam starp cērtošajām un zāgējošajām personām vajadzētu būt vismaz cērtamā koka dubultais augstums.
Koku ciršanas laikā jāuzmana, lai citas personas ne-tiktu pakļautas riskam, netiktu trāpīts elektrolīnijām un netiktu izraisīti materiālie zaudējumi. Ja kāds koks nonāk saskarē ar elektrolīniju, tad nekavējoties par to jāziņo elektroapgādes uzņēmumam.
levērojiet sabojātās un sapuvušās stumbra daļas. Ja stumbrs ir sapuvis, tas var pēkšņi salūzt un uzkrist jums virsū. Pārliecinieties, vai ir pieejama pietiekama vieta cērtamajam kokam. levērojiet atstatumu 2 1/2 koka garumus līdz tuvākajai personai vai citiem objektiem. Motora troksnis var nomākt brīdinājuma saucienus.
Aizvāciet netīrumus, akmenus, valīgo mizu, naglas, skavas un stiepli no zāgēšanas vietas.
Turiet brīvu evakuācijas celu (A att.)
Pirms ciršanas vajadzētu ieplānot evakuācijas celu un, ja nepieciešams, atbrīvot. Evakuācijas celam vajadzētu virzīties slīpi uz aizmuguri prom no sagaidā-mās krišanas līnijas (A att.).
Pozīcija 1: Evakuācijas celš
Pozīcija 2: Koka krišanas virziens
Lielu koku ciršana - tikai ar atbilstošu sagatavotību (sākot ar 15 cm diametru)
Lielu koku ciršanai izmanto aizzāgējuma metodi. Turklāt atbilstoši vajadzīgajam krišanas virzienam sānos no koka izzāgē ķīlī. Pēc tam, kad koka otrajā pusē bija veikts gāšanas zāgējums, koks krīt kīļa virzienā.
Norāde! Ja kokam ir lielas balstsaknes, tās vajadzētu novākt, pirms veic ieroba iezāgējumu. Ja zāgi izmanto balstsakņu novākšanai, zāga kēdei nevajadzētu skart pamatni, lai nenotrulinātu kēdi.
Koka aizzāgēšana un ciršana (B-C att.)
- Zāgējiet taisnā leŋkī pret krišanas virzienu ierobu 1/3 dzilumā no koka diametra. Vispirms veiciet apakšējo horizontālo ieroba zāgējumu (B att., poz. 1). Tādējādi nepieļauj zāga kēdes vai vadsliedes iespiešanu, veidojot otro ieroba zāgējumu (B att., poz. 2). Tagad izvāciet izzāgēto kīli.
- Pēc tam koka pretējā pusē varat izpildīt gāšanas zāgējumu (B att., poz. 3). Šim nolūkam pielieciet zāgi apm. 5 cm virs ieroba vidus. Izpildiet gāšanas zāgējumu paralēli horizontālajam ieroba zāgējumam. lezāgējiet gāšanas zāgējumu (poz. 3) tikai tik dziļi, lai vēl paliktu tiltiņš (poz. 4) (gāšanas ribiņa), kas varētu darboties kā šarnīrs. Tiltiņš novērš to, ka koks griežas un krīt nepareizā virzienā. Nepārzāgējiet tiltiņu.
Norāde! Kad gāšanas zāgējums pietuvojas tiltiņam, kokam vajadzētu sākt krist. Ja rādās, ka koks iespē-jams nekritīs vajadzīgajā virzienā vai atliecas atpakal un iespiež zāga kēdi, pārtrauciet gāšanas zāgējumu, zāgējuma atvēršanai un koka pārlikšanai vajadzīgajā krišanas līnijā izmantojiet koka, plastmasas vai alu-mīnija kīlus.
Ja koks sāk krist, izņemiet kēdes zāgi no zāgējuma, izslēdziet, nolieciet un atstājiet bīstamo zonu pa ie-plānoto evakuācijas celu. levērojiet nokrītošos zarus un nepaklūpiet.
- levērojiet pazīmes, kad koks sāk krist: Krakškoši trokšni, atverošais gāšanas zāgējums vai kustības augšējos zaros.
- Nezāgējiet daļēji nocirstos kokus ar šo zāgi, lai nepieļautu savainojumus. Uzmanieties no īpaši daļēji nocirstajiem kokiem, kuri nav atbalstīti. Ja koks pilnīgi nenokrīt, nonemiet zāgi un piepalīdziet, izmantojot trošu vinču, bloku ar āki vai vilcēju.
Nocirsta koka zāgēšana (baļka sadalīšana)
Jēdziens “bałka sadalīšana” apzīmē nocirsta koka sadalīšanu balkos ar attiecīgi vajadzīgu garumu.
Uzmanību! Nenostājieties uz balka, kuru šobrīd zāgējat. Balkis varētu aizripot, un jūs zaudēsiet savu pozīciju un ierīces kontroli. Nekad neizpildiet zāgēšanas darbus uz stāvas pamatnes. levērojiet drošu pozīciju un ķermeņa svara vienmērīgu sadalījumu uz abām pēdām. Ja iespējams, zem balka vajadzētu būt palikiem zariem, brusām vai kīliem un tam vajadzētu būt atbalstītam.
Svarīgi norādījumi
- Vienmēr zāgējiet tikai vienu balki vai zaru.
- levērojiet piesardzību, zāgējot sašķeltu koksnī. Jums var trāpīt asas koksnes dalīnas.
- Zāgējiet mazus balkus vai zarus uz steķiem. Zāgējot balkus, neviena cita persona nedrīkst turēt balki. Nenostipriniet balki arī ar kāju vai pēdu.
- Neizmantojiet zāgi tajās vietās, kurās balki, saknes un citas stumbra daļas ir savstarpēji sapinušās. Izvelciet balkus brīvā vietā, un turklāt vispirms paņemiet atbrīvotos balkus.
Dažādi zāgējumi balka sadalīšanai (D. att.)
Uzmanību! Ja zāgis iestrēgst kādā balkī, nevelciet to ārā ar spēku. Jūs varat zaudēt ierīces kontroli un turklāt gūt smagus savainojumus un / vai bojāt zāgi. Apturiet zāgi un iedzeniet plastmasas vai koka ķīli zāgējumā, līdz zāgi ir iespējams viegli izvilkt. Atkal iedarbiniet zāgi un atkārtoti uzmanīgi pielieciet pie zāgējuma. Nekad neiedarbiniet zāgi, ja tas ir iestrē-dzis balkī.
Augšējais zāgējums (E att., poz. 1)
Lai veiktu augšējo zāgējumu, pielieciet ierīci balka augšpusē un turklāt turiet zāgi pret balki. Veicot augšējo zāgējumu, izdariet tikai nelielu spiedienu uz leju.
Apakšējais zāgējums (E att., poz. 2)
Lai veiktu apakšējo zāgējumu, pielieciet ierīci balka apakšpusē un turklāt turiet zāga augšpusi pret balki. Veicot apakšējo zāgējumu, izdariet tikai nelielu vilkšanu uz augšu.
Stingri turiet zāgi, lai varētu kontrolēt ierīci. Zāgis spiež uz leju (jūsu virzienā).
Uzmanību! Nekad neturiet zāgi otrādi apakšējā zāgējuma veikšanai. Šajā pozīcijā jūs nevarat kontrolēt ierīci.
Vienmēr izpildiet pirmo zāgējumu balka saspiešanas pusē. Balka saspiešanas puse ir tur, kur koncentrējas balka svara spiediens.
Balka sadalīšana bez balstiem (F att.)
- Ja koka stumbra viss garums ir vienmērīgi izvietots, tad zāgē no augšas (poz. 1).
- Uzmanieties, lai neiezāgētu pamatnē.
Balka sadalīšana, kas atbalstīts vienā pusē (G att.)
- Ja koka stumbrs vienā galā ir atbalstīts, izpildiet pirmo zāgējumu (poz. 1) no apakšpuses (1/3 no balka diametra), lai nepieļautu saškelšanos
- Otro zāgējumu izpildiet no augšas (2/3 diametra) pirmā zāgējuma augstumā, lai nepieļautu iespiešanu.
Balka sadalīšana, kas atbalstīts abās pusēs (H att.)
- Ja koka stumbrs abos galos ir atbalstīts, izpildiet pirmo zāgējumu (poz. 1) no augšpuses (1/3 no balka diametra), lai nepielautu saškelšanos.
- Otro zāgējumu izpildiet no apakšas (2/3 diametra) pirmā zāgējuma augstumā, lai nepieļautu iespiešanu.
Atzarošana un apgriešana
Uzmanību! Vienmēr sargieties un aizsargājieties pret atsitienu. Veicot atzarošanu vai zaru apgriešanu, ne-kad neļaujiet kēdei, kas darbojas, vadsliedes smailē saskarties ar citiem zariem vai objektiem. Šāds kontakts var izraisīt nopietnus savainojumus.
Uzmanību! Nekad nekāpiet kokā, lai veiktu atzarošanu vai apgriešanu. Nestājieties uz kāpnēm, kāpņu laukumiņiem utt. Jūs varētu zaudēt līdzsvaru un ieri-ces kontroli.
Svarīgi norādījumi
- Strādājiet lēnām un noturiet zāgi ar abām rokām. levērojiet drošu stāvēšanas pozīciju un līdzsvaru.
- Uzmanieties no atpakal atlecošām stumbra daļām. Esiet ārkārtīgi uzmanīgs, zāgējot mazas stumbra daļas. Lokans materiāls var iekerties zāga kēdē un atlēkt uz pretējo pusi vai izsist jūs no līdzsvara.
- Uzmanieties no atpakał atlecošām stumbra daļām. Tas īpaši attiecas uz saliektiem vai noslogotiem zariem. Nepieļaujiet saskari ar zaru vai zāgi, kad samazinās koksnes spriegojums.
- Uzturiet brīvu savu darba zonu. Atbrīvojiet celu no zariem, lai pār tiem nepakluptu.
Atzarošana (J att.)
- Atzarošana nozīmē zaru atdalīšana no nocirstā koka.
- Atstājiet lielākos zarus zem nocirstā koka un izmantojiet tos kā balstu, kamēr jūs turpināt darbu.
- Sāciet nocirstā koka apakšdaļā un turpiniet darbu virzienā uz smaili. Noņemiet mazākās stumbra daļas, izpildot zāgējumu augšanas virzienā (bultiņas J att.).
- Turklāt uzmaniet, lai koku vienmēr atstātu starp sevi un zāgi.
- Novāciet lielākos, balstošos zarus, izmantojot sadalā “Balka sadalīšana bez balstiem” aprakstītās metodes.
- Zarus, kas ir nospriegoti, vienmēr zāgējiet no apakšas uz augšu, lai nepieļautu zāga iestrēgšanu.
- Novāciet mazas brīvi karājošās stumbra daļas, vienmēr izpildot augšējo zāgējumu. Izpildot apakšējo zāgējumu, jūs varētu uzkrist zāgim vai to ie-spiest.
Apgriešana (I att.)
Uzmanību! Apgrieziet zarus tikai plecu augstumā vai zemāk par plecu augstumu. Nekad nezāgējiet zarus virs plecu augstuma. Atstājiet šos darbus speciālistam.
- Izpildot pirmo zāgējumu (poz. 1), zāgējiet 1/3 apakšējā zara daļā.
- Tad ar otro zāgējumu (poz. 2) pilnīgi pārzāgējiet zaru. Trešais zāgējums (poz. 3) ir augšējais zāgējums, ar kuru jūs atdalāt zaru 2,5 līdz 5 cm no balka.
Zāgēšana nogāzē (K att.)
Veicot zāgēšanas darbus nogāzē, vienmēr stāviet augstāk par koka stumbru (K att.). Lai “nozāgēšanas” brīdī saglabātu pilnīgu kontroli, zāgējuma beigās sa-maziniet piespiešanas spēku, neatlaižot kēdes zāga rokturu satvērumu.
Uzmanību! Kēdes zāgis nedrīkst skart pamatni.
Pēc zāgējuma pabeigšanas nogaidiet zāga kēdes apstādināto stāvokli, pirms tur nonem kēdes zāgi. Vienmēr izslēdziet kēdes zāga motoru, pirms no viena koka pāriet pie nākamā.
11. Transportēšana
- Lai transportētu ražojumu, atvienojiet to no elektrotīkla un novietojiet to citā šim nolūkam paredzētajā vietā.
- Lai novērstu bojājumus un savainojumus, ražojums transportēšanas laikā ar transportlīdzekliem jānodrošina pret apgāšanos un slīdēšanu.
- Transportēšanas laikā vienmēr izmantojiet vadsliedes pārsegu.
- Pirms transportēšanas, arī pirms īsiem posmiem, izslēdziet kēdes zāgi. Pārvadāšanas laikā (arī transportlīdzekļos) nostipriniet ierīci, lai tā neapgāztos un lai nepieļautu degvielas zudumus, bojājumus vai savainojumus.
- Pärnēsājiet ierīci, turot to tikai aiz priekšējā roktura. Turklāt vadsliede ir vērsta uz aizmuguri, prom no jūsu kermana.
12. Apkope
Ja ir nepieciešama savienošanas vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus.
Brīdinājuma norāde! Pirms jebkādiem darbiem kēdes zāgim, iepriekš jāatvieno ierīce no elektroapgādes!
- Vienmēr uzturiet motora korpusa ventilācijas spraugas tīras un brīvas. Pašiem drīkst izpildīt tikai šajā lietošanas instrukcijā aprakstītos apkopes darbus. Visi pārējie apkopes uzdevumi jāveic mūsu klientu servisam.
- Zāgi nekādā veidā nedrīkst izmainīt, jo tad vairs nebūs garantēta ierīces drošība.
- Ja kēdes zāgis, neskatoties uz rūpīgu kopšanu un apkopi, kādreiz tomēr nedarbojas pareizi, lieciet to salabot specializētajā uznēmumā.
Kēdes smērellas papildināšana
Notīriet ellas tvertnes noslēgvāciņu (14) pirms atvēršanas, lai piesārņojumi nevarētu iekļūt tvertnē. Strādājot ar zāgi, pārbaudiet ellas tvertnes saturu ellas līmeņrādī (15). Pēc tam atkal labi noslēdziet noslēgvāciņu (14) un noslaukiet iespējami pārlijušo ellu.
Zāga kēdes asināšana
Šo zāga kēdi ātri un profesionāli pārslīpēs specializētā tirdzniecības uzņēmumā. Jūs saņemsiet specializētā tirdzniecības uzņēmumā arī palīgierīces kēdes asināšanai, ar kurām jūs pats varēsiet asināt zāga kēdi. levērojiet atbilstošo lietošanas instrukciju.
Rūpīgi kopiet šos instrumentus. Uzturiet šos instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk.
levērojiet apkopes noteikumus un instrumentu no-maiņas norādes.
Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.
Nodilstošas detaļas*: Zāga kēde, Vadsliede, Kēdes ella, Ogles sukas, Robots atbalsts
* nav obligāti iekļauts piegādes komplektā!
Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.
13. Glabāšana
- Pirms katras transportēšanas un katras glabāšanas reizes nostipriniet kēdes aizsargu.
- Glabājiet ierīci sausā un bērniem nepieejamā vietā.
- Ja ierīci nelieto, glabājiet to tā, lai nepilnvarotas personas to nevarētu iedarbināt.
Bridinājums!
Neglabājiet ierīci neaizsargātā veidā ārpus telpām vai mitrā vidē
14. Pieslēgšana elektrotīklam
Uzstādītais elektromotors ir pievienots darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Ja ir nepieciešama savienoša- nas vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.
- Šis produkts atbilst EN 61000-3-11 prasībām un ir pakļauts īpašiem savienojuma nosacījumiem. Tas nozīmē, ka produkta izmantošana brīvi izvēlētā savienojuma vietā ir aizliegta.
- Ja nav nodrošināti atbilstoši nosacījumi strāvas padevē, produkts var likt spriegumam būt īslaicīgi nevienmērīgam.
- Šis produkts ir paredzēts lietošanai tikai savienojuma vietās,
a) kuras nepārsniedz maksimāli pieļaujamo piegādes pilno pretestību „Z” (Zmaks. = 0,294 Ω), vai b) kurās ir nepārtraukts maģistrāles strāvas padeves apjoms vismaz 100 A uz fāzi.
- Kā lietotājam, Jums, sazinoties ar elektrības nodrošināšanas uzņēmumu, ja nepieciešams, ir jānodrošina, ka savienojuma vieta, kurā vēlaties pievienot produktu, atbilst vienai no divām prasībām - a) vai b), kas aprakstītas augstāk.
Svarīgi norādījumi
Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.
Bojāts elektropieslēguma vads
Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.
To iemesli var būt šādi:
- saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
- pārlocījuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
- griezuma vietas pieslēguma vada pārbraukšanas dēl;
- izolācijas bojājumi, izraujot no sienas kontaktligz-das;
- plaisas izolācijas novecošanās dēl.
Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.
Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.
Izmantojiet tikai pieslēguma vadus ar markējumu H05V V-F.
Tipa markejuma uzdrukatais teksts uz savienošanas vada ir obligats.
Mainstrāvas motors
- Tīkla spriegumam jābūt 230-240 V\~.
- Pagarinātāja vadiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru škērsgriezumam, bet kuru garums pārsniedz 25 m, jābūt vismaz 2,5 kvadrātmilimetru škērsgriezumam.
Pievienošanas veids Y
Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus.
Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.
Jautājumu gadījumā norādiet šādus datus:
- motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
- motora datu plāksnītē norādītie dati.
15. Traucējumu novēršana
Norādes par iepakojumu
lepakojuma materiāli ir pārstrādā-
jami. Utilizējiet iepakojumus at-
bilstoši apkārtējās vides prasībām.
Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)
Nolietotās elektriskās un elektroniskās iekārtas nedrikst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!
- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vā-cijas likums par baterijām.
- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
- Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!
- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
-
Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
-
Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
- Citas ražotāja un izplatītāja papildu pienēmšanas atpakal prasības uzzināsiet attiecīgajā klientu servisā.
- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atški-rīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.
Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.
Degviela un ellas
- Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
- Degvielu un motorellu nedrikst izmest sadzīves atkritumos vai kanalizācijā, bet gan tie jānodod škirošanas vai utilizācijas punktā!
- Tukšās ellas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.
16. Traucējumu novēršana
| Traucējums | lespējamais cēlonis | Novēršana |
| Motors nedarbojas | Nav strāvas | Pārbaudiet elektroapgādes kontaktligzdu, kabeli un kontaktspraudniBojāts kabelis: jāsalabo specializētā uzņēmumā. Pagaidu labošana (izolācijas lente utt.) ir kategoriski aizliegtaBojāts slēdzis: jāsalabo specializētā uzņēmumā |
| Kēdes bremze | Sk. sadaļu “Kēdes bremze” un “Kēdes bremzes atbrīvošana” |
| Nolietotas ogles sukas | Lieciet ogles sukas nomainīt specializētā uzņēmumā |
| Kēde nekustas | Kēdes bremze | Pārbaudiet kēdes bremzi, un pēc vajadzības atbrīvojiet |
| Nepietiekama zāgēšanas jauda | Kēde neasaKēdes spriegojumsKēde nav pareizi ievietota vadīklā | Asiniet kēdiPareizi nospriegojiet kēdiPareizi piestipriniet kēdi |
| Apgrūtināta zāgēšana Kēde nolec nost no asmens | Kēdes spriegojums | Pareizi nospriegojiet kēdi |
| Zāga kēde sakarst | Kēžu elļošanas sistēma | Pārbaudiet ellas līmeni, un, ja nepieciešams, papildiniet elluPārbaudiet kēdes elļošanu |
Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīdīzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt įebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas
defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garan-tējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.
Garanti SE
