MANUALE UTENTE CSE2600 SCHEPPACH

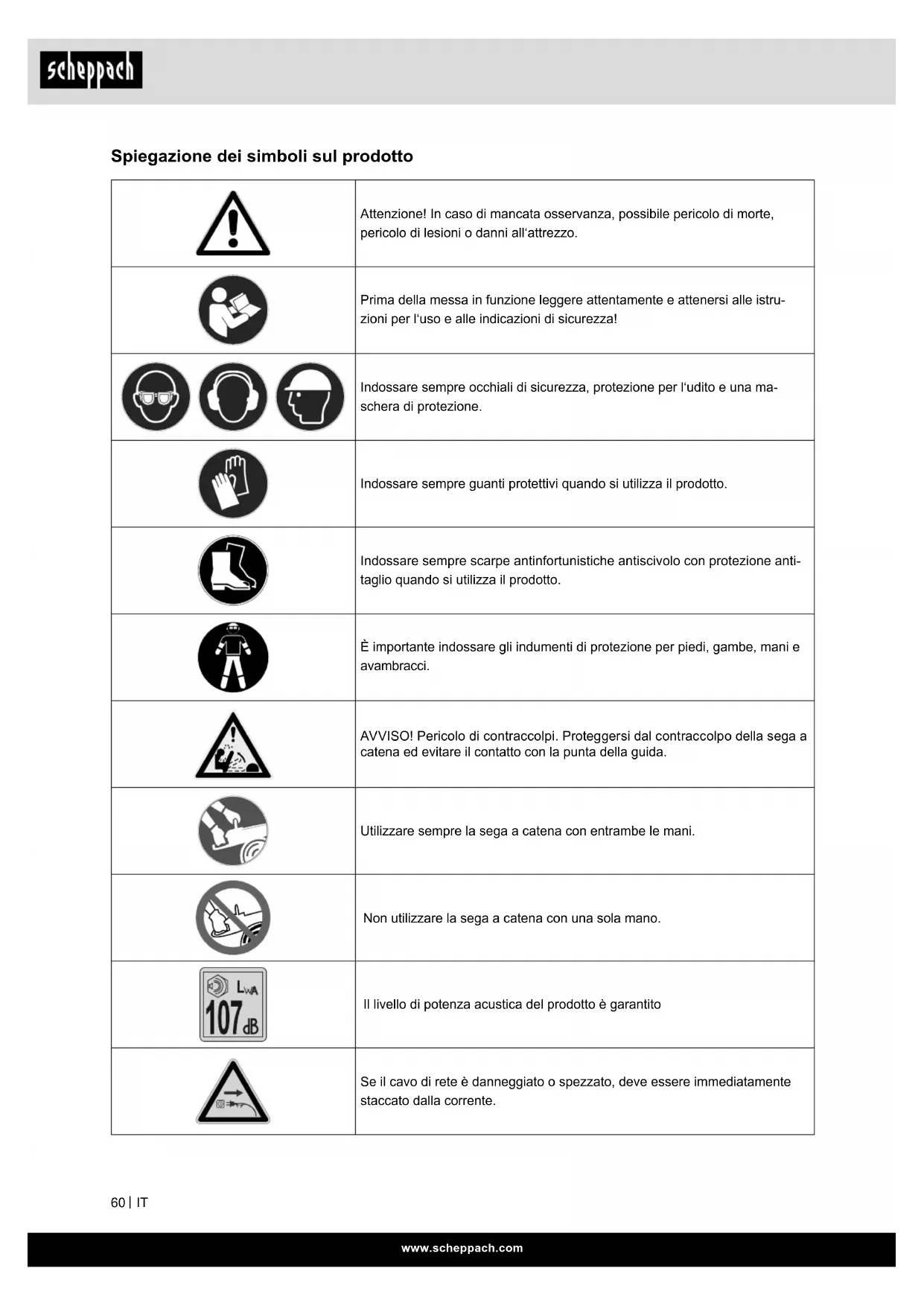

Spiegazione dei simboli sul prodotto
 | Attenzione! In caso di mancata osservanza, possibile pericolo di morte, pericolo di lesioni o danni all'attrezzo. |
 | Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza! |
 |  | Indossare sempre occhiali di sicurezza, protezione per l'udito e una maschera di protezione. |
 | Indossare sempre guanti protettivi quando si utilizza il prodotto. |
 | Indossare sempre scarpe antinfortunistiche antiscivolo con protezione anti-taglio quando si utilizza il prodotto. |
 | È importante indossare gli indumenti di protezione per piedi, gambe, mani e avambracci. |
 | AVVISO! Pericolo di contraccolpi. Proteggersi dal contraccolpo della sega a catena ed evitare il contatto con la punta della guida. |
 | Utilizzare sempre la sega a catena con entrambe le mani. |
 | Non utilizzare la sega a catena con una sola mano. |
 | Il livello di potenza acustica del prodotto è garantito |
 | Se il cavo di rete è danneggiato o spezzato, deve essere immediatamente staccato dalla corrente. |
 | Non mettere il prodotto in funzione in caso di pioggia o in condizioni di umidità. |
 | Classe di protezione II (Isolamento doppio) |
 | Interruttore on/off |
 | Direzione di marcia |
 | Tensione della catena |
 | Direzione di montaggio catena della sega |
 | Freno della catena ON/OFF |
 | Apertura di riempimento per l'olio per catene |
 | Peso |
 | Lunghezza lama della sega a catena |
 | Il prodotto è conforme alle direttive europee in vigore. |
 | Il prodotto è conforme alle direttive serbe in vigore. |
| PERICOLO | Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni. |
| AVVISO | Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può portare alla morte o a gravi lesioni. |
| CAUTELA | Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità. |
| ATTENZIONE | Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà. |
| AVVERTENZA | Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà. |
ATTENZIONE!
Prima della messa in funzione iniziale, leggere attentamente e in modo completo queste istruzioni per l'uso e attenersi alle norme di sicurezza!
Si consiglia di frequentare un corso di sicurezza professionale “Attestato di partecipazione al corso di formazione per motoseghe” con standard di formazione specifici, in base al paese, sull'uso, la manutenzione della sega a catena e un corso di primo soccorso. In caso di inutilizzo prolungato oppure per esercitarsi, prima di iniziare il lavoro, eseguire sempre tagli semplici in pezzi di legna ben appoggiata, al fine di riprendere dimestichezza con la sega a catena.
Conservare le istruzioni per l'uso con cura!
Avvertenza:
Tenere presente che alcune normative nazionali, ad es. in materia di salute e sicurezza sul lavoro e ambiente, possono limitare l'uso della sega a catena.
Indice:
- Introduzione....64
- Descrizione dell'apparecchio(fig. 1 - 4)....64
- Elementi forniti....64
- Impiego conforme alla destinazione d'uso....64
- Avvertenze sulla sicurezza....65
- Caratteristiche tecniche.... 68
- Disimballaggio....69
- Montaggio ed azionamento....69
- Messa in funzione ..... 70
- Indicazioni di lavoro....70
- Trasporto 74
- Manutenzione....74
- Stoccaggio....75
- Ciamento elettrico 75
- Smaltimento e riciclaggio 75
- Risoluzione dei guasti 76
- Dichiarazione di conformità.... 431
Pagina:
1. Introduzione
Costruttore:
Scheppach GmbH
Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.
Avvertenza:
Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:
- utilizzo improprio,
- inosservanza delle istruzioni per l'uso,
- riparazioni effettuate da specialisti terzi non autorizzati,
- installazione e sostituzione di ricambi non originali,
• utilizzo non conforme,
- avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.
Da osservare:
Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.
Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.
Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.
Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.
Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.
Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.
Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.
2. Descrizione dell'apparecchio (fig. 1 - 4)
- Maniglia posteriore
- Maniglia anteriore
- Protezione per le mani anteriore / freno della catena
- Catena della sega
- Dado di sicurezza/sistema SDS
- Copertura della ruota dentata
- Lama (barra di guida)
- Protezione per le mani posteriore
- Cavo di rete
- Battuta dentata
- Blocco di accensione
- Scarico della trazione
- Interruttore ON/OFF
- Coperchio di chiusura serbatoio dell'olio
- Indicatore del livello dell'olio
- Ruota dentata
- Perno di guida
- Indicazione di esercizio
3. Elementi forniti
- Sega elettrica a catena
- Istruzioni per l'uso
- Catena
• Lama (guida della catena)
• Guaina protettiva per la lama
La sega a catena può essere utilizzata solo per la segatura di legno all'aperto. Non è possibile utilizzare la sega a catena per altri scopi.
Non utilizzare la sega a catena per lavori per i quali non è stata concepita. Esempio: Non utilizzare la sega a catena per il taglio di metalli, plastica, muri o materiali da costruzione non in legno.
È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Qualsiasi ulteriore impiego che esuli dalla suddetta finalità non è conforme alla destinazione d'uso. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.
L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.
Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa di-mestichezza con lo stesso ed essere al corrente dei possibili pericoli.
Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.
Rispettare le altre norme generali concernenti la medicina del lavoro e la tecnica di sicurezza.
Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano.
Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
5. Avvertenze sulla sicurezza
Avvertenze generali di sicurezza per gli elettroutensili
⚠ AVVISO Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico. L'inos-servanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.
Il termine “elettroutensile” utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a. Tenere la zona di lavoro pulita e ben illuminata.
Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
b. Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.
c. Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.
2. Sicurezza elettrica
a. Il connettore dell'elettroutensile deve essere adatto per la presa di corrente Non deve inoltre essere assolutamente modificato. Non utilizza-re adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.
b. Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c. Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.
d. Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e. Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
3. Sicurezza delle persone
a. Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi
b. Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c. Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d. Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e. Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.
f. Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli, capi d'abbigliamento e guanti lontani dalla parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h. Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.
4. Utilizzo e gestione dell'elettroutensile
a. Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.
b. Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
c. Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.
d. Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e. Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.
f. Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.
g. Utilizzare l'elettroutensile, le relative parti, gli strumenti impiegati ecc. attenendosi alle istruzioni e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h. Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.
5. Assistenza
a. Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.
⚠ AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.
Vibrazione
⚠ AVVISO! Il fenomeno di Raynaud è un'angiopatia consistente nella costrizione improvvisa dei piccoli vasi sanguigni delle dita delle mani e dei piedi. I sintomi includono: intorpidimento, perdita di sensibilità, formicolio, prurito, dolore, perdita di forza, cambiamento di colore o condizione della pelle. Le aree interessate non vengono più irrorate di sangue a sufficienza e per questo motivo diventano estremamente pallide. L'utilizzo frequente degli attrezzi vibranti può causare danni ai nervi nelle persone che soffrono di problemi di vascolarizzazione (ad es. fumatori, diabetici). Se si notano della alterazioni insolite, terminare subito il lavoro e consultare un medico. Per gli utilizatori abituali e di lunga data, si raccomanda quindi di monitorare attentamente le condizioni delle mani e delle dita. Per ridurre i pericoli, osservare le istruzioni sotto riportate:
- Tenere il proprio corpo, soprattutto le mani, al caldo se fa freddo.
- Fare delle pause ad intervalli regolari e muovere le mani per favorire la vascolarizzazione.
- Limitare l'uso quotidiano degli attrezzi ad elevate vibrazioni e distribuirlo su più giorni. Preparare un piano di lavoro che limiti il carico di vibrazioni.
- Ridurre al minimo le vibrazioni dell'apparecchio mediante una manutenzione regolare e parti fisse sull'apparecchio. Sostituire tempestivamente i componenti usurati.
- Cambiare regolarmente la propria posizione di lavoro.
- Se l'apparecchio viene utilizzato più spesso, è necessario mettersi in contatto con il vostro rivenditore specializzato ed eventualmente acquistare gli accessori antivibrazioni (manici).
Funzioni di sicurezza della sega a catena
- La protezione delle mani anteriore protegge la mano sinistra dell'operatore, nel caso gli scivoli via dall'impu-gnatura anteriore mentre la sega a catena è in funzione.
- La protezione mani posteriore protegge la mano destra dal contatto con una catena della sega caduta o rotta.
- Il freno della catena è una funzione di sicurezza per ridurre le lesioni causate dai contraccolpi, poiché arresta la catena della sega in funzione nel giro di pochi milliseconds. Viene attivata dalla protezione mani anteriore in caso di contraccolpo.
- Il blocco di accensione impedisce l'accelerazione casuale del motore. Si può premere la leva dell'acceleratore solo se il blocco di accensione è premuto.
- L'arpione sostiene la motosega sul legno durante il lavoro. Non lavorare mai senza la battuta dentata, la sega a catena potrebbe trascinare in avanti l'operatore. Utilizzare la battuta dentata per tagliare tronchi d'albero o rami spessi. L'uso della battuta dentata aumenta la sicurezza sul lavoro, riduce lo stress personale durante il lavoro come pure le vibrazioni. Quando si usa la motosega, l'arpione deve essere sempre applicato al tronco dell'albero. Utilizzando l'impugnatura posteriore, premere l'arpione contro il tronco dell'albero. Per tagliare, spingere l'impugnatura anteriore verso la linea di taglio. Potrebbe essere necessario riposizionare l'arpione per eseguire ulteriori tagli.
Indicazioni generali di sicurezza per le seghe a catena
a) Tenere lontane tutte le parti del corpo dalla sega quando è in funzione. Prima di accendere la sega, accertarsi che non sia a contatto con niente. Mentre si lavora con una sega a catena, un momento di distrazione può fare in modo che indumenti o parti del corpo vengano afferrati dalla stessa.
b) Tenere la sega a catena sempre con la mano destra dalla maniglia posteriore, tenendo invece la mano sinistra su quella anteriore. Un eventuale blocco della sega a catena in una posizione di lavoro invertita aumenta il rischio di lesioni e non deve mai essere tenuta.
c) Tenere la sega a catena solo per mezzo delle superfici isolate della maniglia, in quanto la catena della sega può entrare in contatto con cavi elettrici nascosti o con il proprio cavo di rete. Il contatto della catena della sega con una linea sotto tensione può mettere in tensione anche le parti metalliche del dispositivo e causare una scossa elettrica.
d) Indossare una protezione per gli occhi. Si consigliano altri dispositivi di protezione per orecchie, testa, mani, gambe e piedi. Dispositivi di protezione idonei riducono il rischio di lesioni dovute a truciolato e di un eventuale contatto con la catena della sega.
e) Non lavorare con la sega a catena sopra ad un albero, una scala, da un tetto o una superficie di appoggio instabile. In caso di uso in tale maniera, sussiste un serio pericolo di lesioni.
f) Mantenere sempre una posizione stabile e utilizzare la sega a catena solo se si trova su un fondo resistente, sicuro e piano. Un fondo scivoloso o superfici di appoggio instabili possono comportare la perdita dell'equilibrio e del controllo sulla sega a catena.
g) Quando si taglia un ramo sottoposto a tensione, tenere conto che questo scatta indietro. Quando le fibre di legno vengono liberate dalla tensione, il ramo teso può colpire l'operatore e/o è possibile perdere il controllo della sega a catena.
h) Prestare particolare attenzione quando si taglia il sottobosco e alberi giovani. Il materiale sottile potrebbe restare impigliato nella catena della sega e colpirvi, oppure potrebbe farvi perdere l'equilibrio.
i) Trasportare la sega a catena spenta dalla maniglia anteriore, tenendola lontana dal proprio corpo. Durante il trasporto o lo stoccaggio della sega a catena applicare sempre la copertura di protezione. Un impiego attento della sega a catena riduce la probabilità di un contatto involontario con la relativa catena mentre è in funzione.
j) Attenersi alle istruzioni per la lubrificazione, la tensione della catena e la sostituzione della barra di guida e della catena. Una catena tesa in modo improprio oppure lubrificata male può o strapparsi o aumentare il rischio di contraccolpi.
k) Segare solo del legno. Non utilizzare la sega a catena per lavori per i quali non è stata concepita. Esempio: Non utilizzare la sega a catena per il taglio di metalli, plastica, muri o materiali da costruzione non in legno. L'utilizzo della sega a catena per operazioni con conformi alla destinazione d'uso può comportare situazioni pericolose.
I) Non tentare di abbattere un albero fino a quando non si possiede una chiara comprensione dei rischi e di come evitarli. L'operatore o le altre persone possono rimanere gravemente ferite a causa della caduta di un albero.
Cause di un contraccolpo e come evitarlo Attenzione ai contraccolpi!
- Il contraccolpo può verificarsi quando la punta della barra di guida tocca un oggetto o quando il legno si piega e la catena della sega si blocca durante il taglio.
-
In alcuni casi, il contatto con la punta della barra può provocare una reazione inaspettata all'indietro, durante la quale la barra di guida può essere spinta verso l'alto e in direzione dell'operatore.
-
Se la catena della sega si incastra nel bordo superiore della barra di guida, quest'ultima può arretrare violentemente nella direzione dell'operatore.
- Ognuna di queste reazioni può fare perdere il controllo della sega e provocare possibili gravi lesioni. Non affidarsi esclusivamente ai dispositivi di sicurezza integrati nella sega.
- In qualità di utilizzatori della sega a catena, adottare tutte le misure necessarie per evitare incidenti o lesioni durante i lavori.
Un contraccolpo è la conseguenza di un utilizzo errato o improprio di un elettroutensile. È possibile evitarlo adottando le dovute misure preventive, come di seguito descritto:
- Tenere saldamente con entrambe le mani la sega; le dita circondano le impugnatura della sega a catena (fig. L). Posizionare il corpo e le braccia in modo tale da poter resistere ai contraccolpi.
- Se si adottano le dovute misure, l'operatore può controllare i contraccolpi. Non mollare mai la sega a catena.
- Evitare una posizione del corpo insolita e non segare sopra l'altezza delle spalle.
- In questo modo, è possibile evitare di toccare involontariamente oggetti con la punta della barra e migliorare il controllo della sega a catena in situazioni inattese.
- Utilizzare sempre barre di ricambio e catene per seghe prescritte dal produttore.
- Barre e catene di ricambio non appropriate possono portare allo strappo della catena e/o al contraccolpo.
- Attenersi alle istruzioni del produttore per affilare la catena della sega e per eseguire i relativi interventi di manutenzione.
- Limitatori di profondità troppo bassi aumentano il rischio di contraccolpi.
Altre avvertenze di sicurezza
- Se il cavo di allacciamento alla rete è danneggiato, occorre sostituirlo con un altro cavo di collegamento, disponibile presso il produttore o il suo servizio di assistenza clienti.
- Utilizzare sempre un interruttore differenziale con corrente di attivazione pari a 30 mA.
- Attenersi alle indicazioni per le operazioni di manutenzione, controllo e assistenza contenute nelle presenti istruzioni d'uso.
- I dispositivi di protezione e le parti danneggiate devono essere riparati o sostituiti correttamente presso il nostro centro di assistenza a meno che non venga specificato altrimenti nelle istruzioni per l'uso.
- Prima di iniziare a lavorare con la sega elettrica a catena, prendere confidenza con tutti i componenti di comando. Esercitarsi nel funzionamento della sega (ritaglio di tondelli di legno su un apposito cavalletto) e lasciare che sia un utente esperto o un tecnico a spiegarne il funzionamento, la modalità operativa, le tecniche di taglio con la sega e l'utilizzo di dispositivi di protezione individuale.
6. Caratteristiche tecniche
| Caratteristiche di taglio della sega a catena |
| Lunghezza di taglio cm 44 cm |
| Lunghezza barra di guida cm 45,5 cm |
| Capacità serbatoio dell'olio della catena della sega I | 0,2 l |
| Olio della catena della sega | Olio speciale per la catena della sega |
| Passo della catena della sega 3/8" |
| Spessore della maglia della catena mm | 1,27 mm |
| Modello della catena della sega | 3/8,050x62DL |
| Numero denti ruota dentata di trasmissione | 7 x 9,525 |
| Passo dei denti ruota dentata di trasmissione | 3/8" |
| Freno della catena si |
| Modello della barra di guida AP18-62-507P |
| Azionamento |
| Motore 230-240 V ~ / 50 Hz |
| Potenza nominale del motore | 2400 W |
| Velocità di taglio max. | 15 m/s |
| Peso | 5,5 kg |
| Peso senza catena e spada | 4,3 kg |
Con riserva di modifiche tecniche!
Informazioni relative allo sviluppo di rumore misurato in base alle norme in vigore:
| Pressione acustica L_pA | 96,5 dB |
| Incertezza di misura K_pA | 3 dB |
| Potenza acustica L_WA 104,5 dB | |
| Incertezza di misura K_pA | 2,36 dB |
| Livello di potenza sonora garantito L_WA | 107 dB |
Indossare una protezione per l'udito.
L'esposizione al rumore può provocare la perdita dell'udito.
Vibrazioni A _bv (maniglia anteriore) 6,02 m/s ^2
Vibrazioni A _hv (maniglia posteriore) 6,55 m/s ^2
Incertezza di misura K_PA 1,5 m/s ^2
- Il valore totale delle vibrazioni indicato e il valore delle emissioni sonore indicato sono stati misurati con un metodo di prova standardizzato e possono essere utilizzati per confrontare un attrezzo elettrico con un altro.
- Il valore totale delle vibrazioni indicato e il valore delle emissioni sonore indicato possono essere utilizzati anche per una prima valutazione del carico.
Avviso:
- Il valore di emissione delle vibrazioni può differire dal valore specificato durante l'uso effettivo dell'elettroutensile, a seconda del modo in cui l'elettroutensile viene utilizzato;
- Provare a mantenere il carico di vibrazioni il più basso possibile. Esempi di misure da adottare per ridurre il carico di vibrazioni sono indossare i guanti durante l'uso dell'utensile e limitare le ore di lavoro. A tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro (per esempio, i tempi in cui l'elettroutensile rimane spento, e quelli in cui, è acceso, ma in assenza di carico).
7. Disimballaggio
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
- Se possibile, conservate l'imballaggio fino alla sca-denza della garanzia.
ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzil
8. Montaggio ed azionamento
Avvertenza!
Indossare sempre occhiali di protezione, protezioni auricolari, guanti protettivi e un abbigliamento da lavoro resistente!
Utilizzare la sega a catena solo con cavi di prolunga ammessi (con rivestimento in gomma) con l'efficienza prescritta e con collegamenti ammessi per aree esterne, adatti alla spina della sega.
La sega a catena è dotata di un circuito di sicurezza. Funziona solo se si azionano contemporaneamente con una mano il blocco di accensione (11) e l'interruttore ON/OFF (13).
Se la sega a catena non funzione, occorre rilasciare il freno della catena con la protezione anteriore per le mani (3).
Montaggio
Applicare la barra di guida e la catena (fig. 1, 2, 3)
Avvertenza: Se la catena è già stata collegata all'alimentazione elettrica: Scollegare sempre per prima cosa il dispositivo dall'alimentazione elettrica. Indossare durante tutti i lavori con o sulla catena guanti di protezione.
Nota importante: La protezione anteriore per le mani (3) deve sempre trovarsi in posizione superiore (verticale) (fig. 5).
La barra di guida e la catena della sega sono fornite separate, dunque consegnate non montate. All'atto del montaggio allentare per prima cosa il dado di sicurezza/sistema SDS (5) e poi rimuovere la copertura della ruota dentata (6). Il perno di guida (17) deve sempre trovarsi al centro della guida.
Regolare all'occorrenza la tensione della catena con il dado di sicurezza/sistema SDS (5) (Fig.3).
Avvertenza! Per evitare lesioni dovute ai bordi affilati, è necessario indossare sempre durante il montaggio, il tensionamento e il controllo della catena guanti protettivi!
Prima del montaggio della barra di guida con la catena della sega, controllare la direzione di taglio dei denti! La direzione di marcia è indicata da una freccia sulla copertura della ruota dentata (6). Per determinare la direzione di taglio può essere necessario fare ruotare la catena della sega (4).
Tenere in verticale con la punta verso il basso la barra di guida (7) e applicare la catena della sega (4), cominciando dunque l'operazione dalla punta della barra di guida. Si monta poi la barra di guida con la catena della sega nel seguente modo:
- Applicare la barra di guida con la catena della sega sulla ruota dentata (16) e il perno di guida (17).
- Portare la catena della sega attorno alla ruota dentata (16) e verificare che si appoggi correttamente (vedere fig.3).
- Applicare in alto la copertura della ruota dentata (6) e fissarla con cautela con il dado di sicurezza (5).
A questo punto si deve giusto tendere correttamente la catena della sega.
Tensione della catena della sega
Avvertenza!
In qualsiasi operazione sulla sega a catena, scollegare sempre prima il dispositivo dall'alimentazione elettrica!
Indossare sempre, durante qualsiasi lavoro sulla catena, guanti di protezione!
- La catena della sega (4) deve appoggiare assolutamente sulla barra di guida (7)!
- Ruotare il dado di sicurezza/sistema SDS (5) in senso orario (Fig.3) fino a quando la catena della sega non è ben tesa.
- La catena non deve essere troppo tesa. In caso di condizioni climatiche fredde, deve essere possibile sollevare al centro la barra di guida di circa 5 mm.
-
In caso di alte temperature, la catena si dilata e diventa pertanto più allentata. Sussiste in questo caso il pericolo che la catena fuoriesca dalla barra di guida.
-
Occorre pertanto correggerne in tempo la tensione, se necessario.
- Quando si corregge la tensione di una catena della sega calda, alla fine del lavoro deve essere di nuovo allentata. In caso contrario infatti la catena della sega, raffreddandosi e dunque accorciandosi, si tenderebbe eccessivamente.
- Una catena della sega nuova deve essere rodata per circa 5 minuti. In questo caso la lubrificazione della catena riveste una particolare importanza. Dopo il rodaggio, occorre controllare, ed eventualmente rimettere a punto, la tensione della catena.
9. Messa in funzione
Attenzione!
Prima della messa in esercizio montate assolutamente l'apparecchio in modo completo!
Il voltaggio e il tipo di corrente dell'alimentazione elettrica devono coincidere con le indicazioni riportate sulla targhetta identificativa.
Prima dell'inizio del lavoro, è necessario verificare sempre il funzionamento regolare e l'azionamento sicuro della sega a catena.
Verificare anche che la catena sia correttamente lubrificata e che il livello dell'olio sia sufficientemente alto (vedere fig. 4). Quando il livello dell'olio supera di soli 5 mm la tacca inferiore, occorre rabboccare con olio. Se il livello dell'olio è superiore, è possibile procedere con i lavori.
- Accendere la sega a catena e tenerla a un livello superiore a quello del suolo. La sega a catena non deve toccare terra. Per motivi di sicurezza, rispettare una distanza minima di 20 cm. Se si evidenzia un aumento delle tracce di olio, significa che il sistema di lubrificazione per la catena funziona correttamente. Se non si rilevano segni di olio, pulire per prima cosa lo scarico dell'olio (fig. 2, C) e la linea dell'olio. Contattare all'occorrenza un'azienda di manutenzione. (Si prega di leggere comunque prima con attenzione le relative istruzioni nella sezione "Rabbocco del lubrificante della catena").
- Controllare se necessario anche la tensione della catena e la sua curvatura (vedere a proposito la sezione „Tensione della catena della sega“).
- Controllare il corretto funzionamento del freno della catena (vedere a proposito anche la sezione „Rilascio del freno della catena“).
Accensione
- Per rilasciare il freno della catena (3), premere il blocco di accensione (11) e azionare l'interruttore ON/OFF (13).
- Posizionare l'innesto a denti inferiore della battuta dentata (fig. 2, J) sul legno. Sollevare la sega a catena sulla maniglia posteriore (1) e affondare la sega nel legno. Spostare leggermente all'indietro la sega e poi applicare un po' più in profondità la battuta dentata.
- Attenzione al legno spaccato, in quanto i pezzi di legno possono essere scabri.
Attenzione!
Dopo l'accensione, la sega a catena funziona subito alla massima velocità.
Spegnimento
- Per lo spegnimento, occorre rilasciare l'interruttore ON/OFF (13) sulla maniglia posteriore.
- All'atto della disattivazione con l'interruttore ON/OFF, la sega a catena si arresta in 1 secondo, con violenta formazione di scintille. Questo è assolutamente normale e non influisce sul funzionamento regolare della sega a catena.
- Dopo il lavoro con la sega a catena: pulire sempre la catena della sega e la lama e riapplicare il copricatena.
- Quando si attiva il freno della catena, si disattiva subito la sega a catena
Spiegazione dell'indicazione di esercizio (18) (fig. 2)
Spia verde:
la spia verde è illuminata quando l'apparecchio è in funzione.
10. Indicazioni di lavoro
Trasporto della sega a catena
Prima di poter trasportare la sega a catena, staccare sempre la spina di rete dalla presa e applicare il copricatena sopra la barra e la catena. Se si devono eseguire più tagli con la sega a catena, occorre spegnere la sega tra un taglio e l'altro.
Cavo di prolunga
Si devono utilizzare esclusivamente cavi di prolunga concepiti per l'utilizzo all'aperto. La sezione trasversale del cavo (lunghezza max. del cavo di prolunga: 75 m) deve essere pari ad almeno 2,5 mm². Il cavo di prolunga deve, per motivi di sicurezza, terminare in un cappio, fatto passare attraverso lo scarico della trazione sull'alloggiamento.
Cavo di prolunga di lunghezza superiore a 30 m hanno un'influenza negativa sulla potenza della sega a catena.
Lubrificazione della catena
Per proteggere da un'usura eccessiva, occorre lubrificare in modo uniforme la catena della sega e la barra di guida durante il funzionamento. La lubrificazione avviene automaticamente. Non lavorare mai senza lubrificazione della catena. Se la catena scorre a secco, l'intero dispositivo di taglio subirà gravi danni in breve tempo.
Pertanto, prima di iniziare qualsiasi tipo di lavoro, controllare la lubrificazione della catena e il livello dell'olio (fig. 4).
Non mettere in funzione la catena se il livello dell'olio è inferiore alla tacca „Min.“.
- Min.: Quando il livello dell'olio sull'indicatore (15) supera di soli 5 mm circa la tacca inferiore, occorre rabboccare con olio.
- Max.: Rabboccare con olio fino al raggiungimento del livello massimo sull'indicatore (15).
Lubrificanti per la catena
La durata della catena della sega e della barra di guida è definita anche dalla qualità del lubrificante utilizzato. Non usare olio esausto! Utilizzare solo lubrificanti ecocompatibili. Il lubrificante per la catena deve essere conservato in appositi contenitori conformi alle norme in vigore.
Lama
La lama (7) viene sollecitata soprattutto sulla punta (estremità) e sotto nella sua parte inferiore. Per evitare un'usura su un solo lato, ruotare la barra di guida quando si affila la catena.
Ruota dentata
La ruota dentata (16) è sottoposta a sollecitazioni particolarmente elevate. Se si rilevano sui denti tracce profonde di usura, occorre sostituire la ruota dentata. Una ruota dentata usurata riduce la durata della catena della sega. La sostituzione della ruota dentata deve essere effettuata presso un rivenditore specializzato o da un'azienda specializzata.
Copricatena
Il copricatena deve essere applicato sulla catena e sulla barra di guida subito dopo il lavoro e all'atto del trasporto.
Freno della catena
In caso di contraccolpo della catena, si attiva il freno della catena (3) mediante la protezione anteriore per le mani (3). La protezione anteriore per le mani (3) si spinge manualmente all'indietro con la pressione delle mani. In questo modo si porta all'arresto la sega della catena, ovvero il motore, in un tempo di 0,15 sec. (fig. 5, H).
Rilascio del freno della catena (fig. 5)
Per rimettere la sega in stato di funzionamento, occorre sbloccare di nuovo la catena della sega stessa. Per fare questo, spegnere in primis la sega a catena. Riportare poi la protezione anteriore per le mani (3) nella sua posizione iniziale verticale fino a quando non si innesta (fig. 5, I). Così facendo il freno della catena è nuovamente pronto al funzionamento.
Protezione della sega a catena
La sega a catena non può essere utilizzata sotto la pioggia o in condizioni di umidità.
Avvertenza: Se il cavo di collegamento è danneggiato, staccare subito la spina dalla presa. Non si deve lavorare con un cavo danneggiato.
- Controllare la presenza di danni sulla sega a catena. Prima di riutilizzare il dispositivo, controllare scrupolosamente che i dispositivi di protezione o eventuali parti leggermente danneggiate funzionino correttamente.
- Controllare il funzionamento regolare dei componenti mobili.
- Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un funzionamento perfetto della sega a catena.
- I dispositivi e i componenti di sicurezza danneggiati devono essere riparati o sostituiti presso un'azienda specializzata, se non diversamente indicato in modo esplicito nelle istruzioni per l'uso.
Indicazioni per l'utilizzo pratico
Contraccolpo
Si possono evitare incidenti con la sega non tagliano con la punta della barra di guida, in quanto la sega, in tal caso, potrebbe sollevarsi e arretrare all'improvviso.
Durante le operazioni con la sega, indossare sempre dispositivi di protezione completi e indumenti da lavoro robusti.
Un contraccolpo può essere definito come un movimento verso l'alto e/o all'indietro della barra della sega, che può verificarsi se la catena della sega incontra un ostacolo (oggetto) sulla punta della lama.
Fissare sempre in modo corretto il pezzo in lavorazione. Utilizzare dispositivi di bloccaggio per tenere fermo il pezzo. Questo semplifica il comando sicuro della sega a catena con entrambe le mani.
Un contraccolpo genera un comportamento in-controllabile della sega, pericolo che si presenta in particolare in caso di catena della sega allentata o smussata. Una catena non sufficientemente affilata aumenta il rischio di contraccolpi. Non segare mai sopra l'altezza delle spalle.
Consigli per un utilizzo pratico della sega Indicazioni importanti
- Utilizzare il dispositivo esclusivamente per tagliare il legno. Non trattare a alcun tipo di metallo, plastica, muratura, materiale da costruzione che non sia composto da legno ecc.
- Spegnere il motore se la sega entra in contatto con un corpo estraneo. Controllare la sega e ripararla se necessario.
-
Proteggere la sega dallo sporco e dalla sabbia. Anche piccole quantità di sabbia possono smussare in tempi brevi la catena ed aumentano il pericolo di contraccolpi.
-
Iniziare con il segare i tronchi d'albero più piccoli per esercitarsi e per prendere dimestichezza con l'apparecchio, prima di affrontare lavori più complessi.
- Premere l'alloggiamento della sega a catena contro il tronco dell'albero quando si inizia a segare.
- Lasciare lavorare da sé la sega. Esercitare solo una leggera pressione verso il basso.
- Per non perdere il controllo del dispositivo dopo che la catena è uscita dal legno, non si deve esercitare pressione sulla sega verso la fine del taglio.
Cautela! Prestare attenzione ai rami rotti o secchi che potrebbero cadere durante il processo di segatura e ferire gravemente l'operatore. Non segare nelle vicinanze di edifici o linee elettriche se non si sa in che direzione cade l'albero. Non lavorare di notte, in quanto la visuale è ridotta, oppure in caso di pioggia, neve o tempesta, poiché non è possibile prevedere in che direzione cada l'albero.
- Programmare il lavoro con la sega a catena in anticipo.
- L'area di lavoro attorno all'albero deve essere libera, affinché possiate operare in una posizione stabile.
- L'operatore dovrebbe stare sempre nel livello più alto dell'area di lavoro, poiché l'albero potrebbe presumibilmente rotolare o scivolare verso il basso dopo la caduta.
- Prestare attenzione ai rami rotti o marci che potrebbero cadere e causare gravi lesioni.
Le seguenti condizioni possono influenzare la direzione di caduta dell'albero:
- Direzione e velocità del vento
- Inclinazione dell'albero. Non sempre è possibile riconoscere tale inclinazione a causa del terreno accidentato o scosceso. Stabilire l'inclinazione dell'albero aiutandosi con un piombino o con una bilancia ad acqua.
- Presenza di rami (e quindi di peso) solo da una parte.
- Alberi circostanti o ostacoli
Se due o più persone contemporaneamente eseguono il taglio e l'abbattimento, la distanza tra le persone che tagliano e quelle che abbattono dovrebbe essere almeno il doppio dell'altezza dell'albero da abbattere. Quando si abbattono alberi, assicurarsi che le altre persone non siano soggette a nessun tipo di rischio, accertarsi di non entrare in contatto con linee di alimentazione e fare attenzione a non causare danni materiali. Qualora un albero entrasse in contatto con una linea di alimentazione, occorre informare subito l'azienda di pubblici servizi.
Prestare attenzione ai pezzi di albero rovinati e marci. Se il tronco è marcio, può rompersi improvvisamente e cadere sull'operatore. Assicurarsi che ci sia spazio a sufficienza per l'albero in caduta.
Mantenere una distanza dalla persona più vicina e/o da altri oggetti pari a 2 volte e mezzo la lunghezza dell'albero. Il rumore del motore può coprire quello dei gridi di allarme.
Rimuovere sporco, pietre, cortecce staccate, chiodi, pinze e fili metallici dalla zona della sega.
Tenere libera una via di fuga (fig. A)
Prima dell'abbattimento si dovrebbe pianificare una via di fuga e renderla percorribile all'occorrenza. La via di fuga dovrebbe condurre verso l'esterno, all'indietro e trasversalmente rispetto alla linea di caduta attesa (fig. A).
Posizione 1: Via di fuga
Posizione 2: Direzione di caduta dell'albero
Per abbattere gli alberi più grandi, si utilizza il metodo dell'interferenza di taglio.
A tal proposito, ritagliare un cuneo nella parte laterale dell'albero in cui si desidera farlo cadere. Dopo avere praticato il taglio di caduta dalla parte opposta dell'albero, questo cade nella direzione dove è stato ritagliato il cuneo.
Avvertenza: Se l'albero possiede dei grandi contrafforti, è necessario rimuoverli prima di intagliare la tacca. Se per la rimozione dei contrafforti si utilizza la sega a catena, per evitare di smussare la catena, la sega non deve toccare il fondo.
Interferenza di taglio e caduta dell'albero (fig. B - C)
- Per l'interferenza di taglio, effettuare prima il taglio superiore (Pos. 1) del cuneo (Pos. 2). La profondità del taglio deve essere di 1/3 del diametro del tronco. Effettuare poi il taglio inferiore (Pos. 3) del cuneo (Pos. 2). Rimuovere a questo punto il cuneo ritagliato.
- Praticare infine il taglio di caduta nel lato dell'albero opposto (fig. 4), ca. 5 cm al di sopra del centro della tacca. In questo modo, è presente legno a sufficienza tra il taglio di caduta (Pos. 4) e il cuneo (Pos. 2) che, durante l'abbattimento, funge la cerniera, la quale dovrebbe indirizzare l'albero in caduta verso la giusta direzione.
AVVERTENZA: Prima di terminare il taglio di caduta, se necessario, allargarlo con dei cunei, allo scopo di controllare la direzione di caduta. Utilizzare esclusivamente cunei in legno o in plastica. I cunei in acciaio o ferro possono provocare contraccolpi e danneggiare il dispositivo.
Prestare attenzione ai indizi che segnalano l'inizio della caduta dell'albero, ad es. scricchiolii, il taglio di caduta che inizia ad aprirsi oppure i rami superiori che si muovono.
- Quando l'albero inizia a cadere, spegnere la sega a catena, metterla da parte ed allontanarsi subito lungo la via di fuga.
- Non tagliare gli alberi abbattuti solo in modo parziale con la sega a catena per evitare lesioni. Fare attenzione in modo particolare agli alberi abbattuti in modo parziale privi di un supporto. Se un albero non è caduto completamente, posare la sega a catena e aiutarsi con un verricello per cavi, un paranco o un trattore.
Segatura di un albero abbattuto (troncatura)
L'espressione „troncatura“ indica il taglio di un albe-
ro abbattuto in tronchi della lunghezza di volta in vol-
ta desiderata.
Cautela: Non posizionarsi sopra al tronco che si desidera tagliare, in quanto potrebbe rotolare via e farvi perdere l'equilibrio nonché il controllo dell'apparecchio. Non effettuare mai i lavori di segatura su un terreno scosceso
Indicazioni importanti
- Segare sempre e solo un tronco o un ramo alla volta.
- Prestare particolare attenzione quando si taglia il legno scheggiato, poiché si potrebbe venire colpiti da schegge di legno.
- Tagliare i tronchi più piccoli e i rami su un cavalletto di segatura. Quando si tagliano i tronchi, nessun'altra persona deve tenere fermo il pezzo. Non tenere fermo il tronco nemmeno con le gambe o i piedi.
- Non utilizzare la sega a catena nei punti in cui tronchi, radici e altri pezzi dell'albero si intrecciano tra loro. Portare i tronchi in una zona libera, prendendo prima quelli esposti e scoperti.
Tipi di taglio diversi per la troncatura (fig. D)
Cautela! Nel caso in cui la sega a catena rimanga incastrata nel tronco, non tirarla via con la forza. Si potrebbe perdere il controllo dell'apparecchio, il che potrebbe provocare lesioni gravi e/o danneggiare la sega a catena. Spegnere la sega a catena e applicare un cuneo in plastica o in legno nel taglio finché non si è in grado di estrarla con facilità. Riaccendere la sega a catena e inserirla nuovamente nel taglio con cautela. Non avviare mai la sega a catena se è incastrata in un tronco.
Taglio superiore (fig. E, pos. 1)
Preparasi al taglio superiore nella parta alta del tronco, appoggiando al tal proposito la sega a catena contro il tronco. Per il taglio superiore, esercitare solo una leggera pressione verso il basso.
Taglio inferiore (fig. E, pos. 2)
Prepararsi al taglio inferiore nella parta bassa del tronco, appoggiando al tal proposito la parte superiore della sega a catena contro il tronco. Per il taglio inferiore, esercitare solo una leggera spinta verso l'alto.
Tenere saldamente la sega a catena, per non perdere il controllo del dispositivo, che tenderà a spingere all'indietro (verso l'operatore).
CAUTELA: Non capovolgere mai la sega a catena mentre si pratica il taglio inferiore: in questa posizione, è impossibile controllare il dispositivo.
Eseguire il primo taglio sempre sul lato del tronco sottoposto a tensione, ovvero dove si concentra la pressione del peso del tronco stesso.
Troncatura senza supporti (fig. F)
- Se l'intera lunghezza del tronco d'albero risulta esposta allo stesso modo, si comincia a segare dall'alto (Pos. 1).
- Fare attenzione a non segare sul terreno.
Troncatura con appoggio da un lato (fig. G)
- Se il tronco dell'albero appoggia su un'estremità, procedere con il primo taglio (Pos.1) dalla parte inferiore (1/3 del diametro del tronco), per evitare schegge
- Procedere al secondo taglio dall'alto (2/3 del diametro) dall'altezza del primo taglio, per evitare blocchi.
Troncatura con appoggio su due lati (fig. H)
- Se il tronco dell'albero appoggia su entrambe le estremità, procedere con il primo taglio (Pos.1) dalla parte superiore (1/3 del diametro del tronco) per evitare schegge.
- Procedere al secondo taglio dal basso (2/3 del diametro) dall'altezza del primo taglio, per evitare blocchi.
Sfrondatura e potatura
Cautela: Fare sempre attenzione e proteggersi da eventuali contraccolpi. Durante la sfrondatura o la potatura, evitare sempre il contatto della punta della barra di guida della sega a catena in funzione con altri rami o oggetti. Tale contatto, può provocare lesioni gravi.
Cautela: Per la sfrondatura o la potatura, non arrampicarsi mai sull'albero. Non salire su scale, pianerottoli o simili, poiché si potrebbe perdere l'equilibrio e il controllo dell'apparecchio.
Indicazioni importanti
- Lavorare lentamente e tenere saldamente la sega a catena con entrambe le mani. Assumere una posizione stabile e mantenere l'equilibrio.
- Fare attenzione ai pezzi di albero che scattano all'indietro. Procedere con la dovuta attenzione quando si tagliano i rami più piccoli. Il materiale flessibile potrebbe restare impigliato nella catena della sega e colpirvi, oppure potrebbe farvi perdere l'equilibrio.
- Fare attenzione ai pezzi di albero che scattano all'indietro. Questo vale soprattutto per i rami piegati o sottoposti a tensione. Evitare di toccare il ramo o la sega a catena quando la tensione del legno cede.
- Mantenere libera la zona di lavoro. Sgombrare la strada dai rami per non inciamparvici.
Sfrondatura (J)
- Sfrondare l'albero solo dopo che è stato abbattuto. Solo a questo punto è possibile sfrondarlo in modo sicuro e corretto.
- Lasciare i rami più grandi sotto l'albero abbattuto ed utilizzarli come supporto mentre si lavora.
- Iniziare dalla base dell'albero abbattuto e procedere verso la cima. Rimuovere i pezzi dell'albero più piccoli con un solo taglio.
- Nel fare questo, assicurarsi di mantenere sempre l'albero tra se stessi e la sega a catena.
- Rimuovere i rami portanti più grandi secondo i metodi descritti nel paragrafo „Troncatura senza supporti“.
- Rimuovere sempre i pezzi dell'albero più piccoli sospesi liberamente con il taglio superiore. Se si esegue il taglio inferiore, questi potrebbero cadere nella sega a catena ed eventualmente incepparla.
Potatura (fig. I)
Cautela: Potare soltanto i rami che si trovano alla stessa altezza della spalla oppure al di sotto di questa. Non tagliare mai i rami più alti della spalla: fare eseguire questa operazione a un professionista.
- La profondità del primo taglio (Pos. 1) deve essere di 1/3 del diametro della parte inferiore del ramo.
- Tagliare poi con il secondo taglio (Pos. 2) per tutto il diametro del ramo. Eseguire poi il terzo taglio (Pos. 3) dall'alto, lasciando una lunghezza di 2,5 - 5 cm dal tronco.
Utilizzo della sega su pendii (fig. K)
In caso di operazioni con la sega su pendii, rimanere sempre sotto al tronco dell'albero (fig. K). Nel momento della „segatura finale“ mantenere il pieno controllo, ridurre la pressione di contatto all'estremità di taglio, senza lasciare l'impugnatura rigida sulle maniglie della sega a catena.
Cautela!:la catena della sega non deve toccare a terra.
Dopo l'esecuzione del taglio, attendere che la catena della sega si arresti, prima di allontanarla dal punto in cui si trova. Spegnere sempre il motore della sega a catena prima di passare da un albero al successivo.
11. Trasporto
- Per il trasporto del prodotto, scollegare il prodotto dalla rete elettrica e collocarlo nell'apposito nuovo luogo di utilizzo.
- Per evitare danni e lesioni, occorre mettere in sicurezza il prodotto durante il trasporto per evitare che si ribalti e scivoli.
- Utilizzare sempre la copertura della barra di guida durante il trasporto.
- Spegnere la sega a catena prima del trasporto, anche su percorsi brevi. Mettere in sicurezza la macchina durante il trasporto (anche all'interno di veicoli) per evitare ribaltamenti, perdite di carburante, danni o lesioni.
- Trasportare il dispositivo solo tirandolo dalla maniglia anteriore. La barra di guida punta in questo caso all'indietro, lontana dal corpo.
12. Manutenzione
Avvertenza! Prima di qualsiasi operazione sulla sega a catena, scollegare sempre in primis il dispositivo dall'alimentazione elettrica!
- Tenere sempre libere e pulite le bocchette di ventilazione sull'alloggiamento del motore. Sono ammessi operazioni autonome di manutenzione solo nella misura in cui siano descritte all'interno delle presenti istruzioni per l'uso. Qualsiasi altra attività di manutenzione deve essere eseguita dal nostro servizio di assistenza clienti.
- La sega non deve in alcun caso essere modificata, in quanto questo comprometterebbe la sicurezza del dispositivo.
- Se la sega a catena, nonostante una cura e una manutenzione attente dovesse comunque non funzionare correttamente, si prega di farla riparare da un'azienda specializzata.
Rabbocco dell'olio lubrificante per la catena
Pulire lo sportello di chiusura del serbatoio dell'olio (14) prima di aprirlo, in modo che non possa penetrare sporco all'interno del serbatoio. Durante le operazioni con la sega, controllare il contenuto del serbatoio dell'olio sul relativo indicatore di livello (15). Richiudere poi correttamente lo sportello di chiusura (14) e rimuovere eventuale olio fuoriuscito.
Affilare la catena della sega
La propria sega a catena può essere riaffilata presso il rivenditore specializzato in modo rapido e professionale, il quale fornisce anche dispositivi per l'affilatura della catena, con i quali è possibile affilare da soli la catena della sega. Si prega di rispettare le relative istruzioni per l'uso. Prendersi cura dei propri strumenti. Tenere i propri utensili puliti e affilati, in modo da poter lavorare con essi in modo corretto e sicuro. Attenersi alle direttive di manutenzione e alle indicazioni per il cambio dell'utensile.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Parti soggette ad usura *: Catena della sega, Perno di guida, Olio per catena, Spazzole di carbone, Battuta dentata
* non necessariamente compreso tra gli elementi forniti!
I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.
13. Stoccaggio
- Prima di ogni trasporto e stoccaggio, fissare il copricatena.
- Immagazzinare l'apparecchio in un luogo asciutto fuori dalla portata dei bambini.
- Quando l'apparecchio non viene utilizzato, immagazzinarlo in modo che non possa essere avviato da persone non autorizzate.
AVVISO! Non conservare il dispositivo non protetto all'esterno o in ambiente umido
14. Ciamento elettrico
Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. Se è necessario, sostituire la linea di allacciamento: la sostituzione deve essere effettuata dal fabbricante o da un suo rappresentante per evitare rischi per la sicurezza.
L'allacciamento alla rete del cliente e il cavo di pro-lunga utilizzato devono essere conformi a tali norme.
- Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento. Ciò significa che non ne è consentito l'uso con collegamento prese scelte a piacimento.
- In caso di condizioni di rete sfavorevoli l'apparecchio può causare delle variazioni temporanee di tensione.
- Il prodotto è concepito solo per l'utilizzo collegato a prese che
a) non superino una massima impedenza di rete „Z“ (Zmax. = 0,294 Ω), oppure
b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
- In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).
Avvertenze importanti
In caso di sovraccarico il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (dalla diversa durata) è possibile inserire nuovamente il motore.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.
Le cause possono essere le seguenti:
- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
- Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
- Tagli causati dal transito sui cavi di alimentazione.
- Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
- Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05VV-F.
La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.
Motore a corrente alternata
- La tensione di alimentazione deve essere di 230-240 V \~
- Le prolunghe devono essere lunghe fino a 25 m per un taglio trasversale di 1,5 mm ^2 oltre ai 25 m di lunghezza almeno di 2,5 mm ^2 .
Tipo di collegamento Y
Se è necessario, sostituire il cavo di allacciamento alla rete: la sostituzione deve essere effettuata dal fabbricante o da un suo rappresentante per evitare rischi per la sicurezza.
Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.
In caso di domande indicare i seguenti dati:
- Tipo di corrente del motore
- Dati dell'etichetta identificativa della macchina
- Dati dell'etichetta identificativa del motore
15. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!
- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
- I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
- L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
- Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)
- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
Carburanti e oli
- Prima dello smaltimento dell'apparecchio, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
- Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato!
- I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.
16. Risoluzione dei guasti
| Problema Possibile causa Correzione |
| Il motore non funziona | Corrente assente | Controllare la presa, il cavo e la spina di alimentazione elettricaCavo danneggiato: deve essere riparato da un'azienda specializzata. Un riparazione provvisoria (nastro isolante e simili) è assolutamente vietataInterruttore danneggiato: deve essere riparato da un'azienda specializzata |
| Freno della catena | Vedere sezione “Freno della catena” e “Rilascio del freno della catena” |
| Spazzole di carbone usurate | Fare sostituire le spazzole di carbone da un'azienda specializzata |
| La catena non si muove F | Freno della catena | Controllare la catena e sbloccarla se necessario |
| Potenza di taglio insufficiente | Catena non affilataTensione della catenaLa catena non appoggia correttamente sulla guida | Affilare la catenaTendere correttamente la catenaApplicare correttamente la catena |
| Taglio con la sega difficile La catena salta fuori dalla lama | Tensione della catena | Tendere correttamente la catena |
| La catena della sega si scalda | Lubrificazione della catena | Controllare il livello dell'olio ed eventualmente rabboccare con olio Controllare la lubrificazione della catena |
Lubrificante da corrente
Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti
non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
Garantie NL
