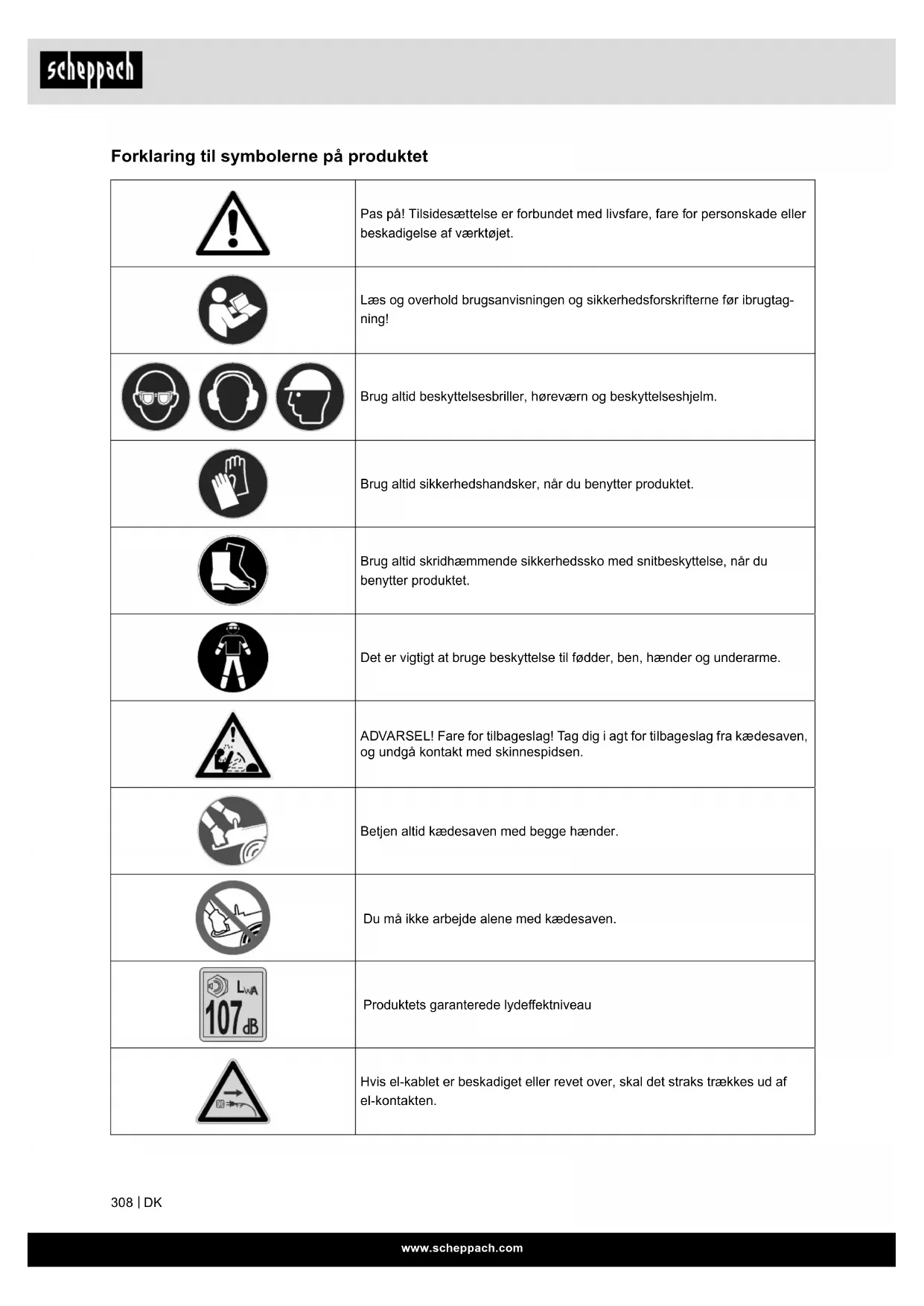

 | Pas på! Tilsidesættelse er forbundet med livsfare, fare for personskade eller beskadigelse af værktøjet. |
 | Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning! |
 |  | Brug altid beskyttelsesbriller, høreværn og beskyttelseshjelm. |
 | Brug altid sikkerhedshandsker, når du benytter produktet. |
 | Brug altid skridhæmmende sikkerhedssko med snitbeskyttelse, når du benytter produktet. |
 | Det er vigtigt at bruge beskyttelse til fødder, ben, hænder og underarme. |
 | ADVARSEL! Fare for tilbageslag! Tag dig i agt for tilbageslag fra kædesaven, og undgå kontakt med skinnespidsen. |
 | Betjen altid kædesaven med begge hænder. |
 | Du må ikke arbejde alene med kædesaven. |
 | Produktets garanterede lydeffektniveau |
 | Hvis el-kablet er beskadiget eller revet over, skal det straks trækkes ud af el-kontakten. |
 | Brug ikke produktet, når det regner eller under fugtige betingelser. |
 | Kapslingsklasse II (dobbeltisolering) |
 | Tænd-/Sluk-knap |
 | Løberetning |
 | Kædestramning |
 | Savkædens indbygningsretning |
 | Kædebremse ON/OFF |
 | Påfyldningsåbning til savkædeolie |
 | Vægt |
 | Kædesværdets længde |
 | Produktet opfylder gældende EU-direktiver. |
 | Produktet opfylder gældende serbiske direktiver. |
| FARE | Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade. |
| ADVARSEL | Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade. |
| FORSIGTIG | Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade. |
| PAS PÅ | Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse. |
| BEMÆRK | Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse. |
PAS PÂ!
Læs venligst hele vejledningen omhyggeligt igennem, inden du bruger maskinen første gang, og følg altid sikkerhedsforskrifterne!
Det anbefales at deltage i et professionelt sikkerhedskursus "Certificate of Participation Chainsaw Course" med landespecifikke uddannelsesstandarder i brug og vedligeholdelse af kædesaven samt et førstehjælpskursus. Når du ikke har brugt kædesaven i længere tid, og til øvelsen, bør du altid save enkle snit i sikkert understøttet træ, for atter at gøre dig fortrolig med kædesaven.
Opbevar betjeningsvejledningen omhyggeligt!
Bemærk:
Vær opmærksom på, at visse nationale forskrifter som f.eks. arbejdsbeskyttelses-, miljølov-givning kan begrænse brugen af kædesaven.
- Indledning....312
- Apparatbeskrivelse (fig. 1 - 4) ...... 312
- Leveringsomfang 312
- Tilsigtet brug....312
- Sikkerhedsforskrifter 313
- Tekniske data 316
- Udpakning 316
- Opbygning og betjening 316
- Ibrugtagning 317
- Arbejdsinstrukser 318
- Transport 321
- Vedligeholdelse 321
- Opbevaring....321
- El-tilslutning 322
- Afhjælpning af fejl.... 322
- Afhjælpning af fejl....323
- Overensstemmelseserklæring 433
1. Indledning
Producent:
Scheppach GmbH
Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.
Bemærk:
Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:
- forkert behandling
- manglende overholdelse af betjeningsvejledningen
- reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
- indbygning og udskiftning af ikke originale reservedele
- brug i strid med formålet
- Svigt af det elektriske anlæg som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.
Vær opmærksom på følgende:
Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.
Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit elværktøj at kende og bruge det som tilsigtet.
Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger elværktøjets driftssikkerhed og levetid.
Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af elværktøjet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.
Opbevar brugsanvisningen i nærheden elværktøjet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes. Arbejde på elværktøjet på kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.
Ud over sikkerhedsanvisningerne i denne betjeningsvejledning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner overholdes.
Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.
2. Apparatbeskrivelse (fig. 1 - 4)
- Greb bag
- Greb for
- Forreste håndbeskyttelse / kædebremse
- Savkæde
- Låsemøtrik/SDS-system
- Kædehjulsafdækning
- Sværd (styreskinne)
- Bageste håndbeskyttelse
- Netledning
- Barkstøtte
- Kontaktspærre
- Trækaflastning
- Tænd/sluk-kontakt
- Lukkekappe olietank
- Olieniveauindikator
- Kædehjul
- Styrebolt
- Driftsindikator
3. Leveringsomfang
- Elektrisk kædesav
- Brugsanvisning
- Kæde
- Sværd (kædestyring)
- Beskyttelseshylster til sværd
4. Tilsigtet brug
Kædesaven må kun benyttes til savning i træ uden- dørs. Kædesaven må kun benyttes til andre formål. Brug ikke kædesaven til formål, den ikke er beregnet til. F.eks.: Brug ikke kædesaven til savning i metal, plast, murværk eller byggematerialer, der ikke er af træ.
Produktet må kun bruges til det fastlagte formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.
Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.
Derudover skal de gældende ulykkesforebyggende forskrifter overholdes meget nøje.
Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.
Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.
Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industri-virksomheder samt til lignende arbejde.
5. Sikkerhedsforskrifter
Generelle sikkerhedsforskrifter for elværktøj
⚠ ADVARSEL Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.
Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) og til batteridrevne elværktøjer (uden lysnetkabel).
- Sikkerhed på arbejdspladsen
a. Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b. Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c. Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.
- Elektrisk sikkerhed
a. Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b. Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c. Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d. Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
e. Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f. Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.
- Personlig sikkerhed
a. Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser
b. Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c. Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d. Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.
e. Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f. Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g. Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske farer pga. støv.
h. Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.
- Anvendelse og behandling af elværktøjet
a. Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b. Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d. Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
e. Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repa- reret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f. Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g. Brug elværktøjet, indsatsværktøjet, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.
5. Service
a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.
⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.
Vibration
⚠ ADVARSEL! Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. Symptomerne omfatter også: Følelsesløshed, tab af følsomhed, snurren, kløe, smerte, tab af styrke, ændring i hudens farve eller tilstand.
De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende værktøjer kan medføre ødelæggelse af nervebanerne for personer med nedsat blodomløb (f.eks. rygere, diabetikere). Hvis du observerer usædvanlig nedsat funktion, indstil straks arbejdet, og opsøg læge. For langvarig og regelmæssig brug anbefales det derfor nøje at overvåge tilstanden af hænder og fingre. Overhold da følgende anvisninger for at reducere faren:
- Hold kroppen - og navnlig hænderne - varme, i koldt vejr.
- Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
- Begræns brugen af højvibrerende værktøjer pr. dag; fordel i stedet brugen af sådanne over flere dage. Udarbejd en arbejdsplan, der begrænser vibrationsbelastningen.
- Sørg for minimal vibration ved regelmæssigt at vedligeholde apparatet og dets faste dele. Udskift slidte eller beskadigede komponenter omgående.
- Skift arbejdsstilling med jævne mellemrum.
- Hvis maskinen indsættes eller anvendes ofte, bør du kontakte din forhandler og om nødvendigt anskaffe antivibrationstilbehør (håndtag).
Kædesavens sikkerhedsfunktioner
- Den forreste håndbeskyttelse beskytter brugerens venstre hånd, hvis den skulle glide af det forreste håndtag, mens kædesaven er i brug.
- Den bageste håndbeskyttelse beskytter højre hånd mod kontakt med en udslynget eller knækket savkæde.
- Kædebremsen er en sikkerhedsfunktion, der mindsker personskader på grund af kast ved at den roterende savkæde stoppes i løbet af millisekunder. Den aktiveres af den forreste håndbeskyttelse i tilfælde af tilbageslag.
- Startspærren forhindrer utilsigtet acceleration af motoren. Gashåndtaget kan kun trykkes ned, när startspærren er trykket ned.
- Barkstøtten støtter motorsaven på træet under arbejdet. Der må aldrig arbejdes uden barkstøtte; kædesaven kan rive operatøren fremad. Brug barkstøtten ved savning i træstammer eller tykke grene. Brug af barkstøtten øger arbejdssikkerheden, reducerer personlig belastning under arbejdet, ligesom vibrationer formindskes. Barkstøtten skal altid være anbragt på træstammen, når kædesaven benyttes. Brug det bageste håndtag til at presse barkstøtten ind mod træstammen. Til skæring trykker man det forreste håndtag i retning af skærelinjen. Barkstøtten skal evt. flyttes løbende i takt med snitføringen.
Generelle sikkerhedsforskrifter for kædesave
a) Når saven kører, skal alle kropsdele holdes på afstand af savkæden. Sørg for, at savkæden ikke rører ved noget, inden du starter saven. Når du arbejder med en kædesav, kan et øjebliks uopmærksomhed medføre, at tøj eller kropsdele gribes af savkæden.
b) Hold altid kædesaven med højre hånd i det bageste greb og med venstre hånd i det forreste greb. Hvis kædesaven holdes omvendt, øges risikoen for tilskadekomst, så saven må aldrig holdes sådan.
c) Hold kun kædesaven i de isolerede gribeflader, da savkæden kan komme i kontakt med netledningen eller eget netkabel. Hvis savkæden kommer i kontakt med en spændingsførende ledning, kan også elværktøjets metaldele blive strømførende og forårsage elektrisk stød.
d) Benyt øjenværn. Yderligere værnemidler til hørelse, hoved, hænder, ben og fødder anbefales. Passende sikkerhedsbeklædning reducerer risikoen for tilskadekomst forårsaget af omkringflyvende spånmateriale og tilfældig berøring af savkæden.
e) Anvend ikke kædesaven, mens du står på et træ, en stige, fra et tag eller ustabile underlag. Brug på sådanne måder kan forårsage alvorlige personskader.
f) Sørg altid for at stå sikkert, og brug kun kædesaven, når du står på et fast, sikkert og jævnt underlag. Glatte underlag eller ustabile flader kan bevirke, at du mister balancen eller kontrollen over kædesaven.
g) Når du saver i en gren, der står under spænding, skal du regne med, at den svirper tilbage. Når spændingen i træets fibre udløses, kan en fastspændt gren ramme brugeren, og/eller kædesaven kan komme ud af kontrol.
h) At skære i krat og unge træer kræver særlig forsigtighed. Det tynde materiale kan sætte sig fast i savkæden og svirpe imod dig eller få dig til at miste balancen.
i) Bær kædesaven i det forreste greb, mens den er slukket, og savkæden vender bort fra din krop. Ved transport eller opbevaring af kædesaven skal beskyttelsesafdækningen altid trækkes på. Omhyggelig håndtering af kædesaven mindsker sandsynligheden for en utilsigtet berøring med den løbende savkæde.
j) Følg anvisningerne for smøring, kædestramning og udskiftning af styreskinne og kæde. En forkert spændt eller smurt kæde kan enten briste eller øge risikoen for tilbageslag.
k) Sav kun i træ. Brug ikke kædesaven til formål, den ikke er beregnet til. F.eks.: Brug ikke kædesaven til savning i metal, plast, murværk eller byggematerialer, der ikke er af træ. Brugen af kædesaven til formål, den ikke er beregnet til, kan medføre farlige situationer.
I) Forsøg ikke at fælde et træ, før du har en klar forståelse af risiciene, og hvordan du undgår dem. Brugeren eller andre personer kan komme alvorligt til skade pga. et faldende træ.
Årsager til og undgåelse af tilbageslag Pas på tilbageslag!
- Der kan opstå tilbageslag, hvis spidsen af styreskinnen rører ved en genstand, eller hvis træet bøjer sig, og savkæden sætter sig fast i snittet.
- En berøring med skinnespidsen kan nogle gange medføre en uventet bagudrettet reaktion, hvor styreskinnen slås opad og ind mod brugeren.
- Hvis savkæden fastklemmes på styreskinnens overkant, kan skinnen slå kraftigt tilbage i retning mod brugeren.
- Enhver af disse reaktioner kan bidrage til, at du mister kontrollen over saven og eventuelt får alvorlige personskader. Stol ikke udelukkende på sikkerhedsanordningerne i kædesaven.
- Som bruger af en kædesav bør du selv være med til at sikre, at du kan arbejde uden at komme ud for ulykker og kvæstelser.
Et tilbageslag er en konsekvens af forkert eller fejlagtig brug af elværktøjet. Det kan forhindres ved bestemte forholdsregler, som er beskrevet nedenfor:
- Hold saven fast med begge hænder, så tommelfingeren og de andre fingre omslutter kædesavens greb (fig. L). Din krop og dine arme skal være i en sådan position, at de kan modstå kræfterne ved kast.
- Hvis der træffes egnede foranstaltninger, kan brugeren modstå tilbageslagskræfterne. Giv aldrig slip på kædesaven.
- Undgå en unormal kropsholdning, og skær ikke over skulderhøjde.
- Derved undgår du utilsigtet berøring med skinnespidsen, og du får bedre kontrol over kædesaven i uventede situationer.
- Brug kun reserveskinner og savkæder, der er foreskrevet af producenten.
- Forkerte reserveskinner og savkæder kan medføre tilbageslag, og/eller at savkæden brister.
• Overhold producentens anvisninger omkring filing og vedligeholdelse af savkæden.
- For lave dybdebegrænsere øger tendensen til til-bageslag.
Yderligere sikkerhedsforskrifter
- Udlæg tilslutningsledningen på en sådan måde, at grene og lignende ikke kan få fat i den.
- Brug et fejlstrømsrelæ med en brydestrøm på 30 mA eller mindre.
- Følg omhyggeligt anvisningerne for vedligeholdelse, kontrol og service i denne betjeningsvejledning.
- Beskadigede sikkerhedsanordninger og dele skal repareres eller udskiftes fagligt korrekt af vores servicecenter, medmindre andet er angivet i betjeningsvejledningen.
- Gør dig fortrolig med alle betjeningsdele, før du arbejder med den elektriske kædesav. ∅v dig i omgangen med saven (afkortning af rundtømmer på en savbuk), og få funktion, virkemåde, saveteknikker og personligt sikkerhedsudstyr forklaret af en erfaren bruger eller fagmand.
6. Tekniske data
| Snitdata kædesav |
| Snitlængde cm 44 cm |
| Sværdlængde cm 45,5 cm |
| Olietankkapacitet I 0,2 l |
| Olietype Slidbestandig olie |
| Savkædedeling 3/8" |
| Tykkelse drivled mm 1,27 mm |
| Savkædetype 3/8,050x62DL |
| Antal tænder drivkædehjul | 7 x 9,525 |
| Tanddeling drivkædehjul | 3/8" |
| Kædebremse | ja |
| Type sværd AP18-62-507P |
| Drev |
| Motor V / Hz | 230-240 V ~ / 50 Hz |
| Nominel motorkapacitet W | 2400 W |
| Skærehastighed maks. | 15 m/s |
| Samlet vægt | 5,5 kg |
| Vægt uden sværd og kæde | 4,3 kg |
Forbehold for tekniske ændringer!
| Information om støjudvikling er målt iht. de gældende standarder: |
| Lydtryk L_pA | 96,5 dB |
| Måleusikkerhed K_PA 3 dB | |
| Lydeffekt L_WA | 104;5 dB |
| Måleusikkerhed K_PA | 2,36 dB |
| Garanteret lydeffektniveau L_WA | 107 dB |
Brug høreværn.
| Støjpåvirkning kan føre til høretab. |
| Vibration A_hv (greb foran) | 6,02 m/s ^2 |
| Vibration A_hv (greb bag) | 6,55 m/s ^2 |
| Måleusikkerhed K_PA | 1,5 m/s ^2 |
- Den angivne totale vibrationsværdi og den angivne støjemissionsværdi er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne ét elværktøj med et andet.
- Den angivne totale vibrationsværdi og den angivne støjemissionsværdi kan også bruges til at udføre en indledende vurdering af belastningen.
Advarsel:
- Svingningsemissionsværdien kan afvige fra den angivede værdi, når el-værktøjet rent faktisk bruges, afhængigt af, hvordan el-værktøjet bruges;
- Forsøg at holde vibrationsbelastningen så lav som mulig. Brug af handsker, når værktøjet er i brug, og begrænsning af arbejdstiden er eksempler på foranstaltninger, der kan træffes for at reducere vibrationsbelastningen. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).
7. Udpakning
- Åbn emballagen, og tag forsigtigt maskinen ud.
- Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
- Kontrollér, om leveringsomfanget er fuldstændigt.
- Kontrollér maskinen og tilbehørsdelene for transportskader.
- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
⚠ PAS PÂ!
Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!
8. Opbygning og betjening
Advarsel!
Brug altid beskyttelsesbriller, høreværn, sikkerhedshandsker og fast arbejdstøj!
Brug kun kædesaven med godkendte forlængerkabler (med gummiindkapsling) med den foreskrevne ydelse og med tilslutninger, der er godkendt til udendørs anvendelse, og som passer til savens stik.
Kædesaven er udstyret med en sikkerhedsafbryder. Den kører kun, når du med den ene hånd trykker samtidigt på kontaktspærren (11) og Tænd/Sluk-kontakten (13).
Når kædesaven ikke kører, skal kædebremsen frigives med den forreste håndbeskyttelse (3).
Montering
Placer styreskinne og kæde (fig. 1, 2, 3)
Advarselsinstruks: Hvis saven allerede er sluttet til strømforsyningen: Frakobl altid først apparatet fra strømforsyningen. Bær sikkerhedshandsker under arbejde med/på saven.
Vigtig henvisning: Den forreste håndbeskyttelse (3) skal altid være i øverste (lodret) position (fig. 5).
Styreskinnen og savkæden leveres separat, altså ikke monteret. Ved montering løsnes først låsemøtrikken/SDS-systemet (5), og derefter fjernes kædehjulsafdækningen (6). Styrebolten (17) skal befinde sig i midten af styringen.
Efterjuster om nødvendigt kædestramningen låse-møtrikken/SDS-systemet (5) (fig. 3).
Advarsell For at undgå tilskadekomst forårsaget af skarpe kanter skal der altid bruges sikkerhedshandsker ved montering, stramning og kontrol af kæden!
Kontrollér tændernes skæreretning før montering af styreskinnen med savkæden! Løberetningen vises med en pil på kædehjulsafdækningen (6). Det kan være nødvendigt at dreje savkæden (4) for at bestemme skæreretningen.
Hold styreskinnen (7) lodret med spidsen opad, og anbring savkæden (4); start ved spidsen af styrekæden. Derefter monteres styreskinnen med savkæden som følger:
- Anbring styreskinnen med savkæden på kædehju- let (16) og styrebolten (17).
- Før savkæden omkring kædehjulet (16), og kontrollér, om den ligger korrekt (se fig. 3).
- Anbring kædehjulsafdækningen (6) øverst, og fastgør den forsigtigt med låsemøtrikken (5).
Nu skal savkæden strammes korrekt.
Stramning af savkæde
Advarsel!
Ved alt arbejde på kædesaven skal maskinen først afbrydes fra strømforsyningen!
Bær altid sikkerhedshandsker ved alt arbejde på kæden!
- Savkæden (4) skal altid ligge i styreskinnen (7)!
- Drej låsemøtrikken/SDS-systemet (5) i urets retning (fig. 3), til savkæden er spændt korrekt.
- Kæden må ikke være strammet for kraftigt. I koldt vejr skal det være muligt at løfte kæden 5 mm midt på styreskinnen.
- I varmt vejr udvider kæden sig og sidder dermed løsere. Her er der risiko for, at kæden kører af styreskinnen.
- Derfor skal den om nødvendigt strammes i tide.
- Når en varm savkæde strammes, skal den løsnes igen efter afslutning af arbejdet. Ellers bliver kædestramningen for stor ved afkøling og den dermed forbundne sammentrækning af savkæden.
- En ny savkæde skal køre i ca. 5 minutter. Der er smøringen af kæden særligt vigtig. Efter indkøring skal kædestramningen kontrolleres og evt. efterjusteres.
9. Ibrugtagning
⚠ Pas på!
Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!
Før arbejdet påbegyndes skal korrekt funktion og sikker drift af kædesaven altid kontrolleres.
Kontrollér også, at kæden er godt smurt, og at olieniveauet er tilstrækkeligt højt (se fig. 4). Når olieniveau-et ligger ca. 5 mm over den nederste markering, skal der påfyldes olie. Når olieniveauet er højere, kan du påbegynde arbejdet.
- Start kædesavn, og hold den over jorden. Kædesaven må ikke røre ved jorden. Af sikkerhedsgrund skal der her overholdes en minimumsafstand på 20 cm. Hvis du konstaterer oliespor i stigende grad, betyder det, at kædens smøresystem fungerer korrekt. Hvis du ikke kan konstatere tegn på olie, skal du først rengøre olieudløbet (fig. 2, C) og olierøret. Henvend dig evt. til et specialfirma. (Men læs først de relevante anvisninger i afsnittet "Påfyldning af kædesmøreolie").
- Kontrollér om nødvendigt også kædestramningen og nedhænget (se afsnittet "Stramning af savkæde").
- Kontrollér, at kædebremsen fungerer korrekt (se afsnittet "Frigivelse af kædebremse").
Tænd
- Deaktiver kædebremsen (3), tryk på startspærren (11), og tryk på tænd/sluk-knappen (13).
- Sæt tandanslagets nederste klo (fig. 2, J) mod træet. Løft kædesaven i det bageste håndtag (1), og sav i træet. Bevæg kædesaven lidt tilbage, og påsæt derefter tandanslaget lidt dybere.
- Vær forsigtig ved spaltet træk, da træstykker kan rives af.
Pas på!
Når kæden er startet, kører den straks med fuld hastighed.
Sluk
- For at slukke skal tænd/sluk-knappen (13) på bageste håndtag slippes.
- Ved slukning med tænd/sluk-knappen stopper kædesaven på 1 sekund ved kraftig gnistdannelse. Dette er fuldt normalt og begrænser ikke kædesavens korrekte funktion.
- Efter arbejde med kædesaven: Rengør altid savkæden og sværdet, og monter kædebeskyttelsen igen.
- Når kædebremsen udløses, deaktiveres kædesaven med det samme.
Forklaring til driftsindikatoren (18) (fig. 2)
Grøn LED:
Den grønne LED lyser, när apparat er i drift.
10. Arbejdsinstrukser
Transport af kædesaven
Før kædesaven må transporteres, skal netstikket altid tages ud af kontakten og kædebeskyttelsen placeres over skinnen og kæden. Hvis der skal udføres flere snit med kædesaven, skal saven stoppes mellem snittene.
Forlængerkabel
Der må kun anvendes forlængerkabler, der er beregnet til brug udendørs. Kabeltværsnittet (forlængerkablets maksimale længde: 75 m) skal være mindst 2,5 mm². Forlængerkablet skal som sikkerhed ende i en sløjfe, som føres gennem trækaflastningen på huset (fig. M).
Forlængerkabler på mere end 30 m reducerer kædesavens effekt.
Smøring af kæden
For at beskytte savkæden mod for kraftig slitage skal den og styreskinnen smøres regelmæssigt under brug. Smøringen sker automatisk. Arbejd aldrig uden kædesmøring. Hvis kæden kører tørt, beskadiges hele skæreanordningen kraftigt inden for kort tid. Kontrollér derfor altid kædesmøringen og olieniveau-et (fig. 4), før arbejdet påbegyndes.
Brug ikke saven, hvis olieniveauet ligger under markeringen "Min.".
- Min.: Når olieniveauet på indikatoren (15) ligger ca. 5 mm over den nederste markering, skal der påfyldes olie.
- Maks.: Påfyld olie, til højeste niveau på indikatoren (15) er nået.
Kædesmøremiddel
Også kvaliteten af det anvendte smøremiddel er i udstrakt grad afgørende for savkædens og styreskinnens holdbarhed. Brug ikke gammel olie! Brug kun miljøvenlige smøremidler. Kædesmøremidlet må kun opbevares i beholderen, der opfylder de til enhver tid gældende bestemmelser.
Sværd
Sværdet (7) belastes især ved spidsen (næsen) og for neden. For at undgå ensidig nedslidning skal du vende styreskinnen, når du sliber kæden.
Kædehjul
Kædehjulet (16) belastes særligt kraftigt. Hvis der konstateres dybe slidspor på tænderne, skal kædehjulet udskiftes. Et slidt kædehjul reducerer savkædens holdbarhed. Kædehjulet skal udskiftes af en specialforretning eller et specialfirma.
Kædebeskyttelse
Straks efter afslutning af arbejdet og ved transport skal kædebeskyttelsen anbringes over kæden og styreskinnen.
Kædebremse
Ved et tilbageslag af saven udløses kædebremsen (3) via den forreste håndbeskyttelse (3). Den forreste håndbeskyttelse (3) trykkes fremad med håndryggen. Dermed bringer kædebremsen kædesaven eller motoren til stilstand inden for 0,15 sekund. (Fig. 5, H).
Frigivelse af kædebremse (fig. 5)
For at gøre saven driftsklar igen, skal blokeringen af savkæden ophæves igen. Stop først kædesaven. Klap derefter den forreste håndbeskyttelse (3) tilbage i lodret udgangsposition, til den går i indgreb (fig. 5, I). Dermed er kædebremsen igen funktionsdygtig.
Beskyttelse af kædesaven
Brug ikke kædesaven, når det regner eller under fugtige betingelser.
Advarselsinstruks: Hvis forlængerkablet er beskadiget, skal stikket straks tages ud af stikkontakten. Der må ikke arbejdes med et beskadiget kabel.
- Kontrollér kædesaven for skader. Før videre brug af maskinen skal beskyttelsesanordningerne eller eventuelle dele, der let beskadiges, omhyggeligt kontrolleres for upåklagelig og korrekt funktion.
- Kontrollér korrekt funktion af de bevægelige dele.
- Alle dele skal være monteret korrekt og opfylde alle betingelser for at sikre korrekt drift af kædesaven.
- Beskadigede sikkerhedsanordninger og -dele skal repareres korrekt eller udskiftes af et specialfirma, medmindre andet fremgår af denne betjeningsvejledning.
Anvisninger vedrørende praktisk anvendelse
Tilbageslag
Du kan undgå saveuheld, hvis du ikke saver med spidsen af styreskinnen, hvor saven ganske pludseligt kan slå op eller tilbage.
Bær altid det komplette beskyttelsesudstyr og fast arbejdstøj ved arbejde med saven.
Et tilbageslag er en opadgående og/eller bagudrettet bevægelse af styreskinne, der kan opstå, når savkæden støder på en forhindring (genstand) ved spidsen af sværdet.
Fastgør altid emnet godt. Brug spændeanordninger til at fastholde emnet. Det letter sikker betjening af kædesaven med begge hænder.
Et tilbageslag forårsager en ukontrollerbar adfærd af saven; denne risiko opstår især ved løs eller stump savkæde. En utilstrækkeligt slebet savkæde øger risikoen for tilbageslag. Sav aldrig over skulderhøjde.
Tip til praktisk anvendelse af saven
Vigtige anvisninger
- Brug udelukkende maskinen til at save i træ. Den må ikke bruges til at bearbejde metal, plastik, murværk, byggemateriale, der ikke består af træ osv.
- Stop motoren, hvis saven kommer i berøring med et fremmedlegeme. Kontroller saven, og reparer den i påkommende tilfælde.
- Beskyt kæden mod snavs og sand. Selv små mængder snavs gør hurtigt kæden sløv og øger faren for tilbageslag.
- Start med at øve dig på at skære mindre træstammer for at få en fornemmelse for maskinen, inden du går over til vanskeligere opgaver.
- Tryk kædesavens kabinet mod træstammen, när du begynder at skære.
- Lad saven arbejde for dig. Tryk kun let i nedadgående retning.
- For ikke at miste kontrollen over maskinen, när kæden er ude af træet, bør du hen mod slutningen af et snit ikke udøve tryk på saven.
Træfældning – kun med behørig uddannelse
Forsigtig!: Vær opmærksom på knækkede eller døde grene, som kan falde ned, mens du skærer, og forår-sage alvorlige kvæstelser. Skær ikke i nærheden af bygninger eller strømførende ledninger, hvis du ikke ved, i hvilken retning det fældede træ falder.
Arbejd ikke om natten på grund af dårlig sigtbarhed, eller i regn, sne eller storm, fordi det ikke kan forudses, i hvilken retning det fældede træ falder.
- Planlæg dit arbejde med kædesaven.
- Arbejdsområdet omkring træet bør være fri, således at du kan stå sikkert.
- Ved savearbejde på en skråning skal maskinføreren altid opholde sig på arbejdsområdets højeste niveau, fordi træet efter fældning sandsynligt ruller eller glider nedad.
- Vær opmærksom på afbrækkede eller døde grene, der kan falde ned og føre til alvorlige kvæstelser.
Følgende betingelser kan have indflydelse på et træs faldretning:
• Vindretning og -styrke
- Træets hældning. Hældningen er på grund af ujævnt eller skrånende terræn ikke altid forudsigelig. Bestem træets hældning ved hjælp af et lod eller et vaterpas.
- Grene (og dermed vægt) kun på en side.
- Omstående træer eller forhindringer
Hvis der tilskæres og fældes af to eller flere personer samtidigt, skal afstanden mellem de fældende og d tilskærende personer være mindst dobbelt så høj som det træ, der skal fældes. Ved træfældning skal man være opmærksom på, at andre personer ikke udsættes for fare, at der ikke kan ske kollision med forsyningslinjer, og at der ikke kan ske materielle skader.
Hvis et træ kommer i kontakt med en forsyningsledning, skal forsyningselskabet straks underrettes. Vær opmærksom på ødelagte eller rådne trædele. Hvis stammen er rådden, kan den pludseligt knække og vælte ned på dig. Sørg for, at der er tilstrækkelig plads til det faldende træ. Hold en afstand på 2 1/2 trælængder til næste person / andre objekter. Motor-larm kan overdøve advarselsråb.
Før fældning skal du planlægge en flugtvej og om nødvendigt gøre den fremkommelig. Flugtvejen skal føre skråt bagud og væk fra den forventede faldlinje (fig. A). Position 1: Flugtvej
Position 2: Træets faldretning
Fældning af store træer – kun med behørig uddannelse (fra 15 cm diameter)
Til fældning af store træer bruges det såkaldte undersnit. I faldretningen skæres en kile ud af træets ene side. På den anden side af træet sættes et fældesnit, således at træet falder i retning mod kilen.
Bemærk: Hvis træet har store støtterødder, bør disse fjernes, inden kilen indsættes. Hvis du bruger sa-ven til at fjerne støtterødderne, bør savkæden ikke røre jorden, så kæden ikke bliver stump.
Undersnit og fældning af træet (fig. B-C)
- Sav et hak med en dybde på 1/3 af træets diameter i en ret vinkel i forhold til faldretningen. Udfør først det nederste, vandrette snit (fig. B, pos. 1). Dermed undgås det, at savkæden eller styreskinnen kommer i klemme ved savning af det andet snit (fig. B, pos. 2). Fjern den udskårne kile.
- Derefter kan du save fældesnittet (fig. B, pos. 3) på den modsatte side af træet. Sav ca. 5 cm over midten af hakket. Sav fældesnittet parallelt med det vandrette snit. Sav ikke fældesnittet (pos. 3) dybere, end at et forbindelsesstykke (pos. 4) (fældeliste) bliver stående, som kan fungere som hængsel. Forbindelsesstykket forhindret, at træet drejer og falder i den forkerte retning. Sav ikke forbindelsesstykket igennem.
Bemærk: Når fældesnittet nærmer sig forbindelsesstykket, begynder træet at falde. Hvis det viser sig, at træet muligvis ikke falder i den ønskede retning eller hælder tilbage og klemmer savkæden fast, afbrydes fældesnittet, og der anvendes en kile af træ, plastik eller aluminium til åbning af snittet og nedlægning af træet i den ønskede retning.
Når træet begynder at falde, skal du fjerne kædesaven fra snittet, stoppe den, lægge den ned og forlade fareområdet via den planlagte flugtvej. Pas op nedfaldende grene og undgå at snuble.
- Vær opmærksom på tegn på, at træet begynder at falde: Knagende lyde, bevægelser i de øverste grene, eller at fældesnittet åbner sig.
- For at undgå personskader må du aldrig skære i delvist fældede træer med din sav. Vær særligt opmærksom på delvist fældede træer, der ikke er faldet. Hvis et træ ikke falder helt, skal man fjerne saven og bruge et kabelspil, en talje eller en traktor til at lægge træet helt ned.
Opskæring af et fældet træ (stammeopskæring)
"Stammeopskæring" betyder opskæring af et fældet træ i den ønskede længde.
Forsigtig!: Stå ikke på den stamme, du saver i. Stammen kan begynde at rulle, og du mister balancen og kontrollen over maskinen. Skær aldrig, mens du står på skrånende terræn. Sørg for at stå sikkert med en ensartet fordeling af din vægt på begge fødder. Om muligt skal stammen lægges på og støttes af grene, bjælker eller kiler.
Vigtige anvisninger
- Skær altid kun en enkelt stamme eller gren ad gangen.
- Savning af splintret træ kræver forsigtighed. Du kan blive ramt at skarpe træsplinter.
- Skær ikke små stammer eller grene på en savbuk. Når du skærer stammer, må andre personer ikke holde fast i stammen. Stammen må heller ikke sikres med dit ben eller din fod.
- Brug ikke saven på steder, hvor stammer, rødder eller andre dele af træer et filtret sammen. Træk stammerne til et frit område, og start med de fritliggende stammer.
Forskellige slags snit til stammesønderdeling (fig. D)
Forsigtig!: Hvis saven er klemt fast i en stamme, må du ikke forsøge at trække den ud med vold. Du kan miste kontrollen over apparatet og pådrage dig alvorlige personskader og/eller beskadige saven. Stop saven og driv en plastik- eller trække ind i snittet, indtil du let kan trække saven ud. Start saven igen, og forsæt forsigtigt med at sætte snittet. Start aldrig saven, mens den er klemt fast i en stamme.
Oversnit (fig. E - pos. 1)
Sæt saven an mod stammens overside for at udføre oversnittet, og hold saven ind mod stammen. Tryk ved oversnit kun let i nedadgående retning.
Undersnit (fig. E - pos. 2)
Sæt saven an mod stammens underside for at udføre undersnittet, og hold savens overside ind mod stammen. Tryk ved undersnit kun let i opadgående retning. Hold godt fast i saven, så du kan kontrollere apparatet. Saven trykker bagud (i retning mod dig). Forsigtig!: Hold aldrig saven med undersiden opad, når du udfører undersnit.
I denne position har du ingen kontrol over maskinen. Læg altid det første snit på stammens kompressionsside. Stammens kompressionsside er der, hvor trykket af stammens vægt er koncentreret.
Stammesønderdeling uden understøttelse (fig. F)
- Når hele træstammens længde ligger jævnt, saves der oppefra (pos. 1).
- Pas på ikke at save ned i jorden.
Stammesønderdeling, når den understøttes i den ene ende (fig. G)
- Når træstammen understøttes i den ene ende, saves det første snit (pos. 1) fra undersiden (1/3 af stammens diameter), så splintring undgås
- Det andet snit saves oppefra (2/3 diameter) på højde med det første trin, så indeklemning undgås.
Stammesønderdeling, när træstammen understøttes i begge ender (fig. H)
- Når træstammen understøttes i begge ender, saves det første snit (pos. 1) fra oversiden (1/3 af stammens diameter), så splintring undgås.
- Det andet snit saves nedefra (2/3 diameter) på højde med det første trin, så indeklemning undgås.
Forsigtig!: Vær altid agtpågivende, og beskyt dig mod tilbageslag. Ved afgrening eller beskæring af grene må den roterende kæde på styreskinnens spids aldrig komme i kontakt med andre grene eller objekter. En sådan kontakt kan medføre alvorlige kvæstelser. Forsigtig!: Du må aldrig klatre op i træet for at afgrene eller studse det. Stil dig ikke på stiger, platforme osv. Du kan miste balancen og kontrollen over maskinen.
Vigtige anvisninger
- Arbejd langsom, og hold saven fast med begge hænder. Vær opmærksom på, at du står sikkert og kan holde balancen.
- Vær opmærksom på tilbagesvirpende dele af træet. Vær ekstremt forsigtigt, når du saver små dele af træet. Det bøjelige materiale kan sætte sig fast i savkæden og svirpe imod dig eller få dig til at miste balancen.
- Vær opmærksom på tilbagesvirpende dele af træet. Det gælder særligt for bøjede eller belastede grene. Undgå at komme i kontakt med grenen eller saven, hvis træets spænding giver efter.
- Hold dit arbejdsområde frit. Fjern grene fra området, så du ikke falder over dem.
Afgrening (fig. J)
- Med afgrening menes afskæring af grene fra det fældede træ.
- Lad de større grene ligger under det fældede træ og brug dem som understøttelse, mens du arbejder videre.
- Begynd ved foden af det fældede træ, og arbejd dig op mod toppen. Fjern mindre dele af træet med et snit i vækstretningen (pile fig. J).
- Sørg da for, at træet altid er mellem dig selv og sa- ven.
- Fjern de større, støttende grene efter den metode, der er beskrevet i afsnittet "Stammeopskæring uden understøttelse".
- Grene, der står under spænding, skal altid saves nedefra og op for at forhindre, at saven kommer i klemme.
- Fjern altid de små, frithængende dele af træet med oversnit. Hvis du bruger undersnit, kan grenene falde ned i saven eller blokere den.
Studser (fig. I)
Forsigtig!: Studs kun grene i eller under skulderhøjde. Skær aldrig grene over skulderhøjde. Overlad denne opgave til en fagperson.
- Skær ved det første snit (pos. 1) 1/3 ned i den ne- derste del af grenen.
- Skær derefter gennem hele grenen (pos. 2). Det tredje snit (pos. 3) er et oversnit, hvor du skærer grenen 2,5 til 5 cm fra stammen.
Ved savearbejde på en skråning skal du altid stå over træstammen (fig. K). For at have fuldstændig kontrol over "gennemsavningen" skal modtrykket reduceres, når snittet er ved at være færdigt, uden at det faste greb omkring kædesavens håndgreb løsnes.
Forsigtig!: Savkæden må ikke røre jorden.
Vent på, at savkæden står stille, när du er færdig med snittet, för du fjerner kædesaven. Stop altid kædesavens motor, för du skifter fra træ til træ.
11. Transport
- Hvis produktet skal transporteres, skal man koble det fra lysnettet og opstille det på et andet egnet sted.
- For at undgå materielle skader og kvæstelser skal produktet sikres mod at vælte og skride, når det transporteres på køretøjer.
- Päsæt altid styreskinnens afdækning under transport.
- Inden hver transport skal kædesaven slukkes, også over korte afstande. Under transport (også i køretøjer) skal maskinen sikres, så den ikke kan vælte, for at undgå tab af brændstof, skader eller person-skader.
- Apparatet må kun bæres i det forreste håndtag. Styreskinnen skal da vende bagud, væk fra kroppen.
12. Vedligeholdelse
Advarsel! Før alt arbejde på kædesaven skal maskinen først afbrydes fra strømforsyningen!
- Hold altid ventilationsslidsen i motorkabinettet ren og fri. Du må kun selv udføre det vedligeholdelsesarbejde, der er beskrevet i betjeningsvejledningen. Alt andet vedligeholdelsesarbejde skal udføres af vores kundeservice.
- Saven må ikke ændres på nogen måde, da der så ikke længere er garanti for maskinens sikkerhed.
- Hvis kædesaven på et tidspunkt ikke fungerer korrekt trods omhyggelig pleje og vedligeholdelse, skal du få den repareret af et specialfirma.
Påfyldning af kædesmøreolie
Rengør olietankens klap (14), før den åbnes, så der ikke kan komme snavs i tanken. Kontrollér indholdet i olietanken vha. olieniveauindikatoren (15) ved arbejde med saven. Luk derefter klappen (14) omhygge-ligt, og tør eventuel spildt olie af.
Slibning af savkæde
Savkæden slibes hurtigt og korrekt hos en specialforretning. Hos specialforretningen kan du få udstyr til slibning af kæden, så du selv kan slibe din savkæde. Følg den tilhørende betjeningsvejledning. Plej dine redskaber omhyggeligt. Hold værktøjer skarpe og rene for at kunne arbejde godt og sikkert med dem. Følg vedligeholdelsesforskrifterne og anvisningerne vedrørende værktøjsskift.
Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Savkæde, Styreskinne, Kædeolie, Kontaktkul, Barkstøtte
* følger ikke nødvendigvis med leverancen!
Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.
13. Opbevaring
- Monter kædebeskyttelsen, hver gang kædesaven transporteres eller opbevares.
- Opbevar maskinen på et tørt sted uden for børns rækkevidde.
- Opbevar maskinen, så den ikke kan startes af uautoriserede personer, når den ikke er i brug.
Advarsel!
Opbevar ikke maskinen ubeskyttet ude i det fri eller i fugtige omgivelser.
14. El-tilslutning
Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Hvis det bliver nødvendigt at udskifte tilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.
- Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt.
- Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.
- Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som
a) holder sig inden for en maksimal tilladt netimpedans på „Z“ (Zmaks. = 0,294 Ω), eller
b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.
- Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).
Vigtige anvisninger
Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen.
Årsagerne hertil kan være:
- Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
- Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
- Skæresteder, när tilslutningsledningen køres over.
- Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
- Revner pga. ældning af isoleringen.
Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, när den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser.
Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.
Påtryk af typebetegnelsen på tilslutningskablet er et krav.
Vekselstrømsmotor
- Netspændingen skal være 230-240 V\~.
- Forlængerledninger på op til 25 m skal have et tværsnit på 1,5 kvadratmillimeter, ved en længde på mere end 25 m skal tværsnittet mindst være 2,5 kvadratmillimeter.
Tilslutningstype Y
Hvis det bliver nødvendigt at udskifte nettilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.
Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgives:
15. Afhjælpning af fejl
Oplysninger om emballage
Emballagematerialerne er genanvendelige. Emballage skal altid bortskaffes jf. gældende miljøregler.
Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)
Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!
- Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
- Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:
- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
-
Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
-
Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
- Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos dis- ses respektive kundeservice.
- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).
Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.
Brændstof og olie
- Inden apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
- Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
- Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.
16. Afhjælpning af fejl
| Fejl Mulig årsag Afhjælpning |
| Motor vil ikke starte | Ingen strøm | Kontrollér stikkontakt, kabel og strømforsyningsstikKabel beskadiget: Skal repareres af et specialfirma. Interimistisk reparation (isoleringstape etc.) er strengt forbudtKontakt beskadiget: Skal repareres af et specialfirma |
| Kædebremse Se afsnittet "Kædebremse" og "Frigivelse af kædebremse" |
| Kontaktkul slidt Få kontaktkullene udskiftet af et specialfirma |
| Kæden bevæger sig ikke | Kædebremse | Kontrollér kædebremsen, og frigiv den om nødvendigt |
| Utilstrækkelig saveeffekt | Stump kædeKædestramningKæden ligger ikke korrekt i føringen | Slib kædenStram kæden korrektPlacer kæden korrekt |
| Savning er vanskeligKæden springer af sværdet | Kædestramning | Stram kæden korrekt |
| Savkæden kører varm | Kædesmøring | Kontrollér olieniveauet, og påfyld om nødvendigt olieKontroller kædesmøringen |
Hvis motorsagen ikke går, må kjedebremsen løsnes med den fremre håndbeskyttelsen (3).
Montering
Advarsel: Hvis sagen allerede er tilkoblet strømforsyningen: Koble alltid først apparatet fra strømforsyningen. Bruk vernehansker ved alt arbeid med/på sagen.
Før igangsetting må apparatet monteres komplett!
- Min.: Hvis oljenivået på visningen (15) kun ligger 5 mm over den nedre markeringen, må olje etterfylles.
- Maks.: Fyll på med olje, til det maksimale nivået på visningen (15) er nädd.
Kjedesmøremiddel
* ikke absolutt inkludert i leveringsomfanget!
Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.
13. Lagring
Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.
Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser.
Bruk kun tilkoblingsledninger med merkingen H05V V-F.
Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.
Vekselstrømmotor
Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. VI yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som
folge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
Garanti NO
