NAUDOJIMO INSTRUKCIJA CSE2600 SCHEPPACH

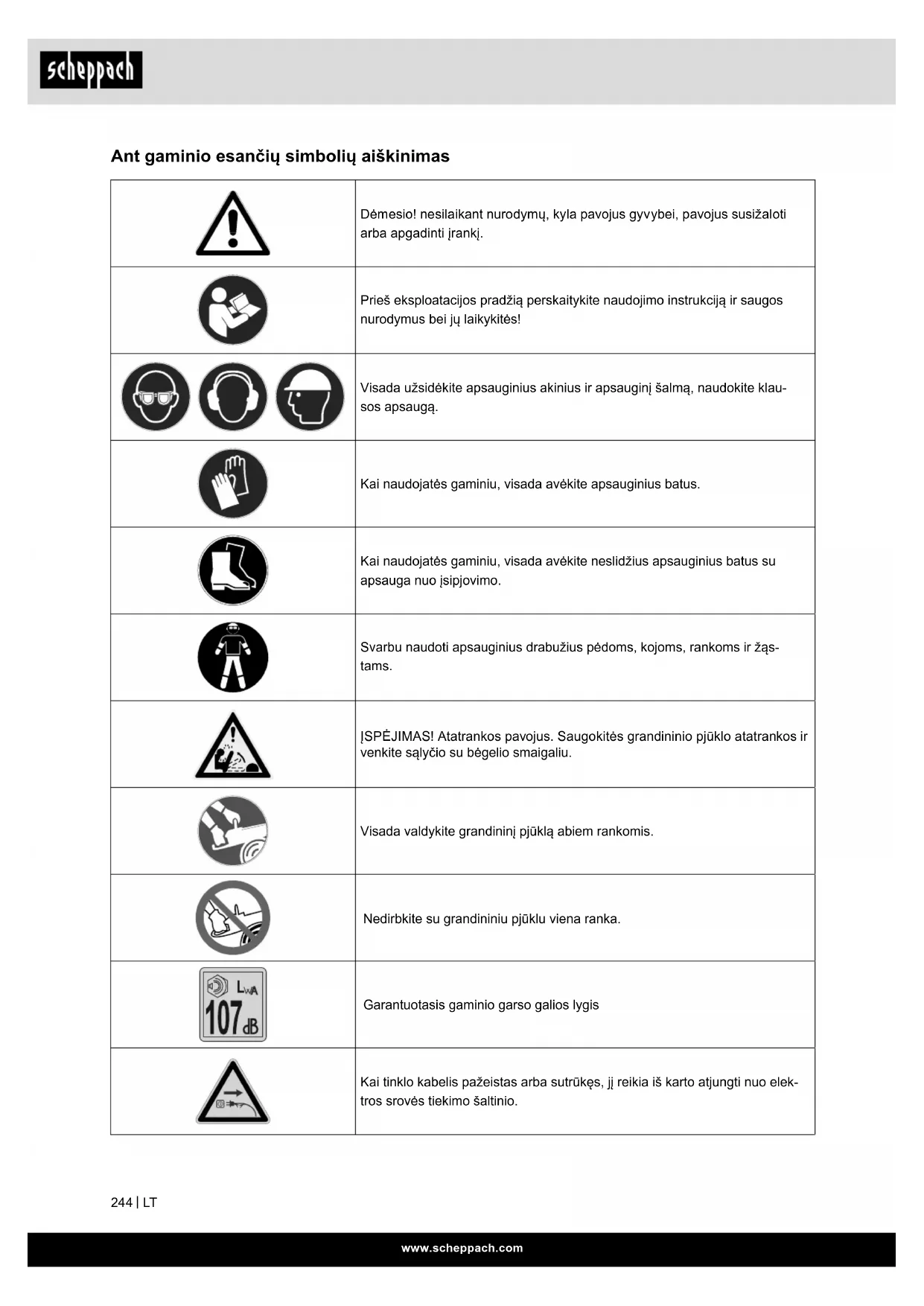

Ant gaminio esančių simbolių aiškinimas
 | Dėmesio! nesilaikant nurodymų, kyla pavojus gyvybei, pavojus susižaloti arba apgadinti įrankį. |
 | Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės! |
 |  | Visada užsidėkite apsauginius akinius ir apsauginį šalmą, naudokite klau- sos apsaugą. |
|  | Kai naudojatės gaminiu, visada avėkite apsauginius batus. |
|  | Kai naudojatės gaminiu, visada avėkite neslidžius apsauginius batus su apsauga nuo įsipjovimo. |
|  | Svarbu naudoti apsauginius drabužius pėdoms, kojoms, rankoms ir žąs- tams. |
|  | ĮSPĖJIMASI Atatürkos pavojus. Saugokitės grandininio pjūklo atatrankos ir venkite sąlyčio su bėgelio smaigaliu. |
|  | Visada valdykite grandininį pjūklą abiem rankomis. |
|  | Nedirbkite su grandininiu pjūklu viena ranka. |
|  | Garantuotasis gaminio garso galios lygis |
|  | Kai tinklo kabelis pažeistas arba sutrūkęs, jį reikia iš karto atjungti nuo elek- tros srovės tiekimo šaltinio. |
 | Neeksploatuokite gaminio lyjant lietui arba drėgnose sąlygose. |
 | Il apsaugos klasė (dviguba izoliacija) |
 | Ijungimo / išjungimo jungiklis |
 | Eigos kryptis |
 | Grandinės įtempis |
 | Pjūklo grandinės montavimo kryptis |
 | Grandinės stabdys ON/OFF |
 | Grandinių alyvos pripildymo anga |
 | Svoris |
 | Grandininio pjūklo pjovimo juostos ilgis |
 | Gaminys atitinka galiojančias Europos direktyvas. |
 | Gaminys atitinka galiojančias Serbijos gaires. |
| PAVOJUS | Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai. |
| ĮSPĖJIMAS | Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai. |
| ATSARGIAI | Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai. |
| DĖMESIO | Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas. |
| NUORODA | Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas. |
DÈMESIO!
Prieš pradėdami eksploatuoti pirmą kartą, atidžiai perskaitykite šią eksploatavimo instrukciją ir būtinai laikykitės saugos taisyklių!
Rekomenduojama išklausyti profesionalius saugos kursus „Dalyvavimo grandininio pjūklo mokymo kursuose pažymėjimas“ su konkrečiai šaliai taikomu mokymo standartu apie grandininio pjūklo naudojimą, techninę priežiūrą ir pirmosios pagalbos kursus. Jei pjūklo nenaudojote ilgesnį laiką ir norite pasipraktikuoti, prieš pradėdami dirbti visada turėtumėte atlikti paprastus pjūvius saugiai atremtoje medienoje, kad dar kartą susipažintumėte su grandini-niu pjūklu.
Laikykite eksploatavimo instrukciją saugioje vietoje!
Nuoroda:
Atkreipkite dėmesį į tai, kad kai kurie nacionaliniai reikalavimai, pvz., darbų saugos, aplinkos apsaugos, gali riboti grandininio pjūklo naudojimą.
Turinys: Puslapis:
- Ivadas 248
- Irenginio aprašymas (1 - 4 pav.) 248
- Komplektacija....248
- Naudojimas pagal paskirtj....248
- Saugos nurodymai 249
- Techniniai duomenys....252
- Išpakavimas 252
- Montavimas ir valdymas....252
- Eksploatacijos pradžia.... 253
- Darbo principas....254
- Transportavimas....257
- Techninė priežiūra 257
- Laikymas 258
- Elektros prijungimas 258
- Utilizavimas ir pakartotinis atgavimas 258
- Sutrikimų šalinimas 259
- Atitikties deklaracija....433
1. Ivadas
Gamintojas:
Scheppach GmbH
mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.
Nuoroda:
Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:
- netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj.
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE0113.
Atkreipkite dèmesj:
Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.
Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.
Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektriniu įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.
Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektrinio įrankio eksploatavimui galiojančių taisyklių.
Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektrinio įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektrinio įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.
Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.
Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.
2. Irenginio aprašymas (1 - 4 pav.)
- Rankena gale
- Rankena priekyje
- Priekinė rankų apsauga / grandinės stabdys
- Pjūklo grandinė
- Fiksavimo veržlė / SDS sistema
- Žvaigždutės uždangalas
- Pjovimo juosta (kreipiamasis bégelis)
- Galinė rankų apsauga
- Tinklo kabelis
- Atraminis dantis
- Jjungimo blokuotė
- Suveržimo jtaisas
- lj./išj. jungiklis
- Alyvos uždarymo gaubtelis
- Alyvos lygio indikatorius
- Žvaigždute
- Kreipiamasis pirštas
- Eksploatavimo rodmuo
3. Komplektacija
• Elektrinis grandininis pjūklas
- Naudojimo nurodymai
- Grandiné
- Pjovimo juosta (grandinės kreipiamoji)
- Pjovimo juostos apsauginis apvalkalas
4. Naudojimas pagal paskirtj
Grandininį pjūklą galima naudoti tik medienai pjauti lauke. Kitiems tikslams naudoti grandininį pjūklą draudžiama.
Nenaudokite grandininio pjūklo darbams, kurie jis néra skirtas. Pavyzdys: Nenaudokite grandininio pjūklo metalui, plastikui, mūrui arba statybinėms medžiagoms ne iš medžio pjauti.
Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.
Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.
Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.
Be to, būtina tiksliai laikytis galiojančių nelaimingų at-sitikimų prevencijos taisyklių.
Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.
Atlikus gaminio modifikacijas, už su tuo susijusią ża-
łą gamintojas neatsako.
Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.
5. Saugos nurodymai
Bendrieji saugos nurodymai dėl elektrinių įrankių
⚠️ JSPĖJIMAS! Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis toliau pateiktų nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.
Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.
Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).
1. Sauga darbo vietoje
a. Jūsų darbo zona turi būti švari ir gerai apšvies-
ta. Jei darbo zonos netvarkingos ir neapšviestos,
gali jvykti nelaimingų atsitikimų.
b. Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c. Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.
2. Elektros irangos sauga
a. Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros šoko pavojus.
b. Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c. Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus.
d. Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus.
e. Kai su elektriniu įrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamąji laidą, sumažėja elektros smūgio rizika.
f. Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nebalanso srovės jungiklj, mažėja elektros smūgio pavojus.
3. Asmenų sauga
a. Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti
b. Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.
c. Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.
d. Prieš jjungdami elektrinj įrankį, pašalinkite nustatymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.
e. Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.
f. Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai, drabužiai ir pirštīnės nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
g. Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.
h. Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.
- Elektrinio įrankio naudojimas ir elgsena su juo
a. Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
b. Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.
c. Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.
d. Laikykite nenaudoamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e. Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekalštingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.
f. Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs.
Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
g. Elektrini įrankį, įstatomų įrankius ir t. t. naudo-kite pagal tolesnius nurodymus. Tuo metu at-sižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
h. Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.
5. Servisas
a. Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.
⚠ JSPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavoju, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.
Vibracija
⚠️ JSPĖJIMAS! Baltų pirštų sindromas yra kraujagyslių liga, kuria sergant spazmuoja smulkiosios rankų ir kojų pirštų kraujagyslės. Prie simptomų priskiriama: nejautrumas, jautrumo praradimas, dilgčiojimas, niežulys, skausmas, jėgos sumažėjimas, odos spalvos ar būklės pasikeitimas. Į susijusias vietas nebetiekia-ma pakankamai kraujo ir dėl to jos atrodo itin baltos. Dažnas vibruojančių įrankių naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergan-čių diabetu asmenų),gali sukelti nervų pažeidimus. Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės į gydytoją. Todėl ilgalaikiams ir regulariems naudotojams rekomenduojama atidžiai stebėti savo rankų ir pirštų būklę. Norėdami sumažinti pavojus, laikykitės tolesnių nurodymų:
- Šaltu oru pasirūpinkite kūno ir ypač rankų šiluma.
- Reguliariai darykite pertraukas ir tuo metu judinkite rankas, kad skatintumėte kraujotaką.
- Ribokite stipriai vibruojančių įrankių naudojimą per dieną ir paskirstykite jį per kelias dienas. Susidarykite darbo planą, kuriuo galėsite apriboti vibracinę apkrovą.
- Pasirūpinkite kuo mažesne įrenginio vibracija, reguliarai atlikdami jo techninę priežiūrą ir gerai pritvirtindami prie įrenginio dalis. Nedelsdami pakeiskite susidėvėjusias konstrukcines dalis.
- Reguliariai keiskite savo darbinę padėtį.
- Jei mašiną reikia naudoti dažniau, turėtumėte susisiekti su savo prekybos atstovu ir prireikus parūpinti ativibracinius priedus (rankenas).
Grandininio pjūklo saugos funkcijos
- Priekinė rankų apsauga apsaugo kairiają operatoriaus ranką, kai ji veikiant grandininiam pjūklui nuslysta nuo priekinės rankenos.
- Galinė rankų apsauga apsaugo dešiniąją ranką nuo sąlyčio su numesta arba trūkusia pjūklo grandine.
- Grandinės stabdys yra apsauginė funkcija, skirta atatrankų sukeltiems sužalojimams mažinti, veikiančią pjūklo grandinę sustabdant per milisekundes. Jis aktyvinamas iš priekinės rankų apsaugos, esant atatrankai.
- ljungimo blokuotė neleidžia atsitiktinai pagreitinti variklio. Akceleratoriaus rankinio valdymo rankenėlę galima spausti tik tada, kai paspausta jungimo blokuotė.
- Darbų metu atraminiu dantimi motorinis pjūklas atremiamas į medieną. Niekada nedirbkite be atraminio dainties. Grandininis pjūklas gali nutraukti operatorių į priekį. Pavyzdžiui, nenaudokite atraminio dainties medžių kamienams arba storoms šakoms pjauti. Naudojant atraminį dantį, padidinama darbo sauga, sumažinama asmeninė apkrova dirbant bei taip pat ir vibracija. Naudojant grandininį pjūkla, atraminį dantį reikia priglausti prie medžio stiebo.
Galine rankena spauskite atraminj danti prie medžio stiebo. Norėdami pjauti, spauskite priekinę rankeną pjovimo linijos kryptimi. Atraminj danti tolesniam pjūvio kreipimui gali reikėti perkelti.
Bendrieji saugos nurodymai dėl grandininių pjū- klu
a) Veikiant pjūklui, laikykite kūno dalis toliau nuo pjūklo grandinės. Prieš paleisdami pjūklą įsitikinkite, kad pjūklo grandinė neliečia jokių daiktų. Dirbant su grandininiu pjūklu, dėl neatidumo momento gali būti pagriebti grandininio pjūklo drabužiai arba kūno dalys.
b) Visada laikykite grandinini pjūklą dešiniaja ranka už galinės rankenos, o kairiaja ranka – už priekinės rankenos. Tvirtai laikant grandinini pjūklą atvirkštineje darbinėje padėtyje, didėja rizika susižaloti ir to negalima niekada daryti.
c) Elektrinę grandinę laikykite uż izoliuotų su-ėmimo paviršių, nes pjūklo grandinė gali prisiliesti prie paslėptų elektros laidų arba savo tinklo kabelio. Pjūklo grandinės kontaktas su įtampingaja linija taip pat metalinėse prietai-so dalyse gali sudaryti įtampaį ir sukelti elektros smūgį.
d) Naudokite akių apsaugą. Rekomenduojama naudoti kitą apsauginę įrangą klausai, galvai, rankoms, kojoms ir pėdoms. Tinkami apsauginiai drabužiai mažina pavojų susižaloti dėl aplink skrijeančių drožlinių medžiagų ir atsitiktinai prisiliesti prie pjūklo grandinės.
e) Nedirbkite su grandininiu pjūklu ant medžio, kopėčių, stogo arba nestabilaus pagrindo. Eksploatuojant tokiu būdu, kyla didelis pavojus susižaloti.
f) Visada stovėkite stabiliai ir naudokite grandininį pjūklą tik tada, kai stovėsite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus pagrindo ir nestabilių stovėjimo paviršių galima prarasti pusiausvyrą arba grandininis pjūklas gali tapti nevaldomas.
g) Pjaudami įtempio veikiamą šaką, turite tikėtis, kad ji spyruokliuos atgal. Kai neliks įtempio medienos plaušienoje, įtempta šaka gali pataikyti į naudotoją ir (arba) grandininis pjūklas gali tapti nevaldomas.
h) Būkite ypač atsargūs, kai pjaunate brūzgynus ir jaunus medžius. Plona medžiaga gali įstrigti pjūklo grandinėje ir atsitrenkti į Jus arba Jūs galite prarasti pusiausvyra.
i) Neškite išjungta grandininji pjūklą už priekinės rankenos, pjūklo grandinę nusukite nuo savo kūno. Transportuodami ir laikydami grandininji pjūklą, visada uždėkite apsauginj uždangalą. Kruopšti elgsena su grandininiu pjūklu mažina netikėto prisilietimo prie veikiančios pjūklo grandinės tikimybę.
j) Laikykitės tepimo, grandinės įtempimo ir kreipiamojo bėgelio bei grandinės keitimo nurodymų. Netinkamai įtempta arba sutepta grandinė gali arba trūkti, arba padidinti atatran-kos riziką.
k) Pjaukite tik medieną. Nenaudokite grandininio pjūklo darbams, kurie jis nėra skirtas. Pavyzdys: Nenaudokite grandininio pjūklo metalui, plastikui, mūrui arba statybinėms medžiagoms ne iš medžio pjauti. Naudojant grandininį pjūklą paskirties neatitinkantiems darbams, galimos pavojingos situacijos.
I) Nesiimkite pjauti medžio, kol gerai neišsiaš- kinote, kokia rizika gresia ir kaip jos išvengti. Krintantis medis gali sunkiai sužaloti naudotoją arba kitus asmenis.
Atatrankos priežastys ir vengimas Dėmesio: atatranka!
- Atatürkai gali įvykti, kai kreipiamojo bėgelio smai-galys palies daiktą arba mediena įlinks ir pjūklo grandinė įstrigs pjūvyje.
- Susilietus su bėgelio smaigaliu kai kuriais atvejais gali sukelti netikėtą i galą nukreiptą reakciją, kurioje kreipiamasis bėgelis atsitrenks i viršų ir operatoriaus kryptimi.
- Grandininiam pjūklui įstrigus kreipiamojo bėgelio viršutinėje briaunoje, bėgelis gali būti stipriai nustumtas atgal operatoriaus kryptimi.
- Dėl kiekvienos iš šių reakcijų pjūklas gali tapti nevaldomas ir galima sunkiai susižaloti. Pasikliaukite tik grandininiame pjūkle sumontuotais saugos įtai-sais.
- Būdami grandininio pjūklo naudotoju, turite imtis įvairių priemonių, kad galėtumėte dirbti be nelaimingų atsitikimų ir sužalojimų.
Atatranka yra netinkamo arba klaidingo elektrinio jrankio valdymo pasekmė. Jos galima išvengti tinkamomis atsargumo priemonėmis, kaip aprašyta toliau:
- Tvirtai laikykite pjūklą abiem rankomis, tuo tarpu nykščiais ir pirštais apgaubkite grandininio pjūklo rankenas (L pav.). Nustatykite savo kūną bei ran-kas i tokią padėtį, kurioje galite sulaikyti atatrankos jėgas.
- Jei bus imtasi tinkamų priemonių, operatorius ga-lės suvaldyti atatrankos jėgas. Niekada nepaleiski-te grandininio pjūklo.
- Venkite nestandartinės kūno laikysenos ir nepjau-kite didesniame nei pečių aukštyje.
- Taip išvengsite netikėto prisilietimo prie bėgelių smaigalio ir galėsite geriau kontroliuoti grandininį pjūklą netikėtose situacijose.
- Visada naudokite gamintojo nurodytus atsarginius bėgelius ir pjūklo grandines.
- Dėl netinkamų atsarginių bėgelių ir pjūklo grandinių grandinė gali trūkti ir (arba) sukelti atatranką.
- Laikykitės gamintojo pateiktų pjūklo grandinės ga- landimo ir techninės priežiūros nurodymų.
- Per žemi gylio ribotuvai didina polinkį į atatranką.
Kiti saugos nurodymai
- Nutieskite jungiamaji laidą taip, kad pjaunant jis nebūtų pagriebtas šakų arba pan.
- Naudokite apsaugini nebalanso srovės jungikli su 30 mA arba mažesne grįžimo srove.
- Kruopščiai laikykitės šioje eksploatavimo instrukcijoje pateiktų techninės priežiūros, kontrolės ir aptarnavimo nurodymų.
- Pažeistus apsauginius įtaisus ir dalis turi tinkamai suremontuoti arba pakeisti mūsų techninės priežiūros centras, jei eksploatavimo instrukcijoje nenurodyta kitaip.
- Prieš pradėdami dirbti su elektriniu grandininiu pjūklu, gerai susipažinkite su visais valdymo elementais. Pasitreniruokite, kaip naudoti pjūklą (trumpinti apvalią medieną ant ožio) ir paprašykite, kad veikimą, veikimo principą, pjovimo technikas ir asmenines apsaugines priemones paaiškintų patyręs naudotojas arba specialistas.
6. Techniniai duomenys
| Grandininio pjūklo pjovimo duomenys |
| Pjovimo ilgis | 44 cm |
| Pjovimo juostos ilgis | 45,5 cm |
| Alyvos bako talpa | 0,2 l |
| Alyvos tipas | Dėvėjimuisi atspari alyva |
| Pjūklo grandinės žingsnis | 3/8" |
| Varančiųjų grandžių storis | 1,27 mm |
| Pjūklo grandinės tipas | 3/8,050x62DL |
| Varančiosios žvaigždutės dantų skaičius | 7 x 9,525 |
| Varančiosios žvaigždutės dantų žingsnis | 3/8" |
| Grandinės stabdys | Taip |
| Kreipiamojo bėgelio tipas | AP18-62-507P |
| Pavara |
| Variklis | 230-240 V ~ / 50 Hz |
| Vardinė variklio galia | 2400 W |
| Maks. pjovimo greitis | 15 m/s |
| Bendras svoris, kg | 5,5 kg |
| Svoris be pjovimo juostos ir grandinės | 4,3 kg |
Pasiliekame teisę atlikti techninius pakeitimus!
Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus:
| Garso slėgis L_pA | 96,5 dB |
| Matavimo neapibrėžtis K_pA | 3 dB |
| Garso galia L_WA | 104,5 dB |
| Matavimo neapibrėžtis K_WA | 2,36 dB |
| Garantuotas garso galios lygis L_WA | 107 dB |
Naudokite klausos apsaugą.
| Dėl triukšmo galima prarasti klausą. |
| Vibracija A_hv (rankena priekyje) 6,02 m/s | ^2 |
| Vibracija A_hv (rankena gale) 6,55 m/s | ^2 |
| Matavimo neapibrėžtis K_PA 1,5 m/s | ^2 |
- Deklaruojamoji vibraciju spinduliuotės emisijos vertė buvo išmatuota remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, ją galima naudoti su kitu.
- Nurodyta vibraciju spinduliuotės emisijos vertę taip pat galima naudoti pirmajam apkrovos vertinimui.
Įspėjimas:
- Tikrojo elektrinio įrankio naudojimo metu vibracijų spinduliuotės emisijos vertė gali skirtis nuo deklaruotos vertės, priklausomai nuo elektrinio įrankio naudojimo būdo.
- Pasistenkite, kad vibracija būtų kuo mažesnė. Priemonių, skirtų vibracinei apkrovai mažinti, pavyzdys yra pirštinių mūvėjimas naudojant įrankį ir darbo laiko apribojimas. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra jjungtas, tačiau veikia be apkrovos).
7. Išpakavimas
- Atidarykite pakuotę ir atsargiai išimkite jrenginį.
- Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
- Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
⚠ DÊMESIO!
Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!
8. Montavimas ir valdymas
Įspėjamoji nuoroda!
Visada užsidėkite apsauginius akinius, ausų apsaugus, apsaugines pirštines ir tvirtus darbinius drabužius!
Grandininį pjūklą naudokite tik su leidžiamais ilgina-maisiais kabeliais (su guminiu apvalkalu), nurodytu galios stipriu ir išorės sričiai leidžiamomis jungtimis, kurios tiktų pjūklo kištukui.
Grandininis pjūklas yra su saugos jungikliu. Jis veikia tik tada, kai viena ranka tuo pačiu metu aktyvinate jungimo blokuotę (11) ir jj./išj. jungiklj (13).
Kai grandininis pjūklas neveikia, būtina išjungti grandinės stabdį su priekine rankų apsauga (3).
Montavimas
Kreipiamojo bėgelio ir grandinės montavimas (1, 2, 3 pav.)
Įspėjamoji nuoroda: jei pjūklas jau buvo prijungtas prie elektros srovės tiekimo šaltinio: Iš pradžių atskirkite įrenginį nuo elektros srovės tiekimo šaltinio. Atlikdami bet kokius darbus su pjūklu / prie jo, mūvėkite apsaugines pirštines.
Svarbi nuoroda: priekinė rankų apsauga (3) visada turi būti viršutinėje (vertikalioje) padėtyje (5 pav.).
Kreipiamasis bėgelis ir pjūklo grandinė pristatomi atskirai, taigi, nesumontuoti. Montuodami iš pradžių atlaisvinkite fiksavimo veržlę / SDS sistemą (5) ir tada nuimkite žvaigždutės uždangalą (6). Kreipiamasis pirštas (17) turi būti kreipiamosios viduryje.
Prireikus sureguliuokite grandinės įtempį fiksavimo veržle / SDS sistema (5) (3 pav.).
Įspėjamoji nuoroda! Norint nesusižaloti aštriomis briaunomis, montuojant, įtempiant ir tikrinant grandinę, visada reikia mūvėti apsaugines pirštines!
Prieš montuodami kreipiamaji bėgelį su pjūklo grandine, patikrinkite dantų pjovimo kryptį! Eigos kryptį rodo rodyklė ant žvaigždutės uždangalo (6). Norint nustatyti pjovimo kryptį, gali prireikti apsukti pjūklo grandinę (4).
Laikykite kreipiamaji bėgelį (7) vertikaliai smaigalių j viršų ir uždėkite pjūklo grandinę (4). Tuo tarpu reikia pradėti nuo kreipiamojo bėgelio smaigalio. Po to kreipiamasis bėgelis su pjūklo grandine montuojamas taip:
- Uždėkite kreipiamajį bėgelį su pjūklo grandine ant žvaigždutės (16) ir kreipiamojo piršto (17).
- Kreipkite pjūklo grandinę aplink žvaigždutę (16) ir patikrinkite, ar grandinė yra taisyklingoje padėtyje (žr. 3 pav.).
- Uždėkite žvaigždutės uždangalą (6) viršuje ir atsargiai pritvirtinkite fiksavimo veržle (5).
Dabar dar reikia tinkamai įtempti pjūklo grandinę.
Pjūklo grandinės įtempimas
Ispèjamoji nuoroda!
Atlikdami bet kokius darbus prie grandininio pjūklo, visada iš pradžių atskirkite įrenginį nuo elektros sro- vės tiekimo šaltinio!
Atlikdami bet kokius darbus prie grandinės, visada mūvėkite apsaugines pirštines!
- Pjūklo grandinė (4) būtinai turi būti kreipiamajame bėgelyje (7)!
- Sukite fiksavimo veržlę / SDS sistemą (5) pagal laikrodžio rodyklę (3 pav.), kol pjūklo grandinė bus tinkamai įtempta.
-
Grandinė neturi būti įtempta per stipriai. Esant šaltoms oro sąlygoms, turi būti galima pakelti grandinę kreipiamojo bėgelio viduryje maždaug 5 mm.
-
Esant šiltam orui, grandinė išsitempia ir tada yra laisvesnė. Kitaip kils pavojus, kad grandinė nukris nuo kreipiamojo bėgelio.
- Todėl prireikus ją reikia laiku įtempti.
- Jei buvo įtempta pašildyta pjūklo grandinė, darbų pabaigoje ją vėl reikia atlaisvinti. Nes kitaip, atvėsus pjūklo grandinei ir ją sutraukus, pjūklo grandinės įtempis taptų per didelis.
- Nauja pjūklo grandinė turi jeiti maždaug 5 minutes. Čia labai svarbus grandinės tepimas. Grandinei jėjus, reikia patikrinti grandinės įtempį ir prireikus jį sureguliuoti.
9. Eksploatacijos pradžia
⚠ Dèmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki ga-lo sumontuokite!
Tiekiamos elektros srovės voltų skaičius ir srovės rūšis turi atitikti duomenis specifikacijų lentelėje.
Prieš pradedant darbus, visada reikia patikrinti, ar grandininis pjūklas tinkamai veikia ir yra saugus eksploatuoti.
Taip pat patikrinkite, kad grandinė būtų gerai sutepta ir kad būtų pakankamai didelis alyvos lygis (žr. 4 pav.). Jei alyvos lygis yra maždaug 5 mm virš apatinės žymos, reikia papildyti alyvos. Jei alyvos lygis yra didesnis, galite pradėti darbus.
- Ijunkite grandininį pjūklą ir laikykite jį virš žemės. Grandininis pjūklas neturi liesti žemės. Saugumo sumetimais čia reikia išlaikyti ne mažesnį nei 20 cm atstumą. Jei pastebėsite daugiau alyvos žymių, tai reikš, kad grandinės tepimo sistema veikia tinkamai. Jei alyvos žymių nepastebėsite, iš pradžių išvalykite alyvos išleidimo angą (2 pav., C) ir alyvos liniją. Prireikus kreipkitės į specializuotą įmonę. (Tačiau prieš tai perskaitykite atitinkamus nurodymus, pateiktus skirsnyje „Grandinių tepimo priemonės papildymas“).
- Prireikus taip pat patikrinkite grandinės tepimą ir nukarimą (apie tai žr. skirsnį „Pjūklo grandinės įtempimas“).
- Patikrinkite, ar tinkamai veikia grandinės stabdys (apie tai taip pat žr. skirsnį „Grandinės stabdžio at-leidimas“).
ljungimas
- Atleiskite grandinės stabdį (3), paspauskite jjungimo blokuotę (11) ir aktyvinkite jj./išj. jungiklj (13).
- Apatinį atraminio dainties kumštelį (2 pav., J) pridėkite prie medienos. Pakelkite grandininį pjūklą už galinės rankenos (1) ir pjaukite medieną. Grandininį pjūklą šiek tiek pajudinkite į galą ir tada atraminį danti pridėkite šiek tiek žemiau.
- Būkite atsargūs, esant suskaldytai medienai, nes medžio gabalai gali nutrūkti.
Dèmesio!
Jjungus, grandininis pjūklas iš karto veikia visu greičiu.
Išjungimas
- Norint išjungti, reikia atleisti jj./išj. jungiklj (13) ant galinės rankenos.
- Išjungus jj./išj. Jungikliu, grandininis pjūklas sustoja po 1 sekundės, stipriai kibirkščiuojant. Tačiau tai yra visiškai normalu ir neturi jokios įtakos tinkamam grandininio pjūklo veikimui.
- Baigę dirbti su grandiniu pjūklu: visada išvalykite pjūklo grandinę ir pjovimo juostą bei vėl uždėkite grandinės apsaugą.
- Suveikus grandinės stabdžiui, grandininis pjūklas iš karto išaktyvinamas
Eksploatavimo rodmens aiškinimas (18) (2 pav.)
Žalias šviesos diodas:
Žalias šviesos diodas šviečia, kai įrenginys eksploatuojamas.
10. Darbo principas
Pjūklo grandinės transportavimas
Prieš transportuodami grandininį pjūklą, visada iš kištukinio lizdo ištraukite tinklo kištuką ir virš bėgelio bei grandinės sumontuokite grandinės apsaugą. Jei grandininiu pjūklu reikia atlikti kelis pjūvius, tarp pjūvių pjūklą reikia išjungti.
llginamasis kabelis
Galima naudoti tik ilginamajj kabelj, kuris skirtas naudoti lauke. Kabelio skerspjūvis (maks. ilginamojo kabelio ilgis: 75 m) turi būti ne mažesnis nei 2,5 mm².
Saugai užtikrinti ilginamasis kabelis turi baigtis kilpa, kuri kreipiama ant korpuso suveržimo jtaisu (M pav.). Ilgesni nei 30 m ilginamieji kabeliai neigiamai veikia grandininio pjūklo galią.
Grandinès tepimas
Norint apsisaugoti nuo per didelio dévėjimosi, eksploatavimo metu pjūklo grandinę ir kreipiamąjį bėgelį reikia tolygiai sutepti. Tepama automatiškai. Niekada nedirbkite nesutepę grandinės. Kai grandinė juda sausa, per trumpą laiką bus pažeistas visas pjovimo įtaisas.
Todėl prieš darbų pradžią kaskart patikrinkite grandinės sutepimą ir alyvos lygį (4 pav.).
Nepradėkite eksploatuoti pjūklo, kai alyvos lygis yra žemiau žymos „Min.“.
- Min.: jei alyvos lygis indikatoriuje (15) yra tik 5 mm virš apatinės žymos, reikia papildyti alyvos.
- Maks.: pildykite alyvą, kol indikatoriuje (15) bus pasiektas didżiausias lygis.
Pjūklo grandinės ir kreipiamojo bėgelio eksploatavimo trukmė iš esmės priklauso ir nuo naudojamos tepimo priemonės kokybės. Nenaudokite senos alyvos! Naudokite tik aplinkai draugišką tepimo priemonę. Grandinių tepimo priemonę leidžiama laikyti tik rezervuaruose, kurie atitinka tam tikras nuostatas.
Pjovimo juosta
Pjovimo juosta (7) ypač stipriai apkraunama prie smaigalio (nosies) ir apačioje. Norėdami išvengti vienpusio dévėjimosi, kai galandate grandinę, pasukite kreipiamajį bėgelį.
Žvaigždutė
Žvaigždutė (16) apkraunama ypač stipriai. Jei ant dantų randate stiprių susidėvėjimo žymių, reikia pakeisti žvaigždutę. Susidėvėjus žvaigždutei, trumpėja pjūklo grandinės eksploatavimo trukmė. Žvaigždutę reikia pakeisti specializuotos prekybos vietoje arba tai turi padaryti specializuota jmonė.
Grandinès apsauga
Grandinės apsaugą reikia uždėti virš grandinės ir kreipiamojo bėgelio iš karto baigus darbus bei transportuojant.
Grandinès stabdys
Ivykus grandinės atatrankai, iš karto suveikia grandinės stabdys (3) virš priekinės rankų apsaugos (3). Priekinė rankų apsauga (3) nugarine delno puse paspaudžiama į priekį. Taip grandinės stabdžiu grandininis pjūklas arba variklis sustabdomas per 0,15 s. (5 pav., H)
Grandinės stabdžio išjungimas (5 pav.)
Norint pjūklą vėl parengti darbui, pjūklo grandinę vėl reikia atblokuoti. Tam pjūklo grandinę iš pradžių iš-junkite.
Tada atlenkite priekinę rankų apsaugą (3) į vertikalią pradinę padėtį, kol ji užsifiksuos (5 pav., I). Taip grandinės stabdys vėl veiks visa galia.
Grandininio pjūklo apsauga
Grandininio pjūklo negalima naudoti lyjant arba drėgnomis sąlygomis.
Įspėjamoji nuoroda: kai ilginamasis kabelis pažeistas, iš karto ištraukite kištuką iš kištukinio lizdo. Nedirbkite su pažeistu kabeliu.
- Patikrinkite grandininį pjūkla, ar jis nepažeistas. Prieš naudodami įrenginį iš naujo, kruopščiai patikrinkite apsauginius įtaisus arba galimai šiek tiek pažeistas dalis, ar jos nepriekaištingai ir pagal pa-skirtį veikia.
- Patikrinkite judančias dalis, ar jos tinkamai veikia.
- Visos dalys turi būti tinkamai sumontuotos ir atitikti visas sąlygas, kad būtų užtikrintas nepriekaištingas grandininio pjūklo eksploatavimas.
- Pažeistus saugos įtaisus ir dalis turi tinkamai suremontuoti arba pakeisti specializuota įmonė; išsky-rus tuos atvejus, kai šioje naudojimo instrukcijoje pateikiamos kitos nuostatos.
Praktinio naudojimo nuorodos
Atatranka
Pjaudami išvengsite nelaimingų atsitikimų, jei pjausite ne kreipiamojo bėgelio smaigaliu, nes pjūklas stai-ga gali pašokti į viršų ir atgal.
Dirbdami pjūklu, visada naudokite visas apsaugines priemones ir tvirtus apsauginius drabužius.
Atatranka yra i viršų ir (arba) žemyn nukreiptas krei-piamojo bėgelio judesys, galintis pasitaikyti, kai pjūklo grandinės juostos smaigalys pataikys i kliūtį (daiktą).
Visada gerai užfiksuokite ruošinį. Ruošiniui įtvirtinti naudokite veržiklius. Taip grandininį pjūklą bus lengviau valdyti abiem rankomis.
Dėl atatrankos pjūklas taps nevaldomas. Toks pavojus ypač kyla atsilaisvinus arba atšipus pjūklo grandinei. Nepakankamai pagalandus grandinę, kyla atatrankos pavojus. Niekada nepjaukite didesniame nei pečių aukštyje.
Pjūklo praktinio naudojimo patarimai Svarbios nuorodos
- Naudokite jrenginį tik medienai pjauti. Nepjaukite metalo, plastiko, mūro, statybinių medžiagų, kurios nėra iš medienos ir t. t.
- Kai pjūklas liečiasi su svetimkūniu, išjunkite variklj. Patikrinkite pjūklą ir prireikus jį suremontuokite.
- Apsaugokite grandinę nuo nešvarumų ir smėlio. Netgi dėl nedidelio nešvarumų kiekio grandinė gali greitai atšipti ir padidinti atatrankos pavojų.
- Prieš atlikdami sunkesnes užduotis, pradėkite tre-niruodamiesi pjauti mažesnius medžių kamienus, kad pajaustumėte savo įrenginį.
- Kai pradedate pjauti, spauskite grandininio pjūklo korpusa prie medžio kamieno.
- Leiskite, kad pjūklas dirbtų už Jus. Spauskite tik šiek tiek žemyn.
- Kad grandinei išėjus iš medžio, įrenginys netaptų nevaldomas, prieš pjovimo pabaigą pjūklo neturė-tumėte spausti.
Kirsti medžius leidžiama tik turint atitinkamą iš-silavinimą
Atsargiai! Atkreipkite dèmesj nulūžusias arba nu-džiūvusias šakas, kurios pjaunant gali nukristi žemyn ir stipriai sužaloti. Kai nežinote, kuria kryptimi nukris nukirstas medis, nepjaukite šalia pastatų arba elektros srovės linijų. Nedirbkite naktimis, nes tada blo-giau matote, arba lyjant, sningant ar siaučiant audrai, nes medžių kritimo kryptis yra nenumatoma.
- Suplanuokite darbą su grandiniu pjūklu iš anksto.
- Darbo zona aplink medj turétu būti laisva, kad stovétumète stabiliai.
- Pjaunant ant šlaito, mašinos operatorius visada tu-rėtų stovėti aukštesniame darbo zonos lygmenyje, nes baigus kirsti medis matomai riedės arba slys žemyn.
- Atkreipkite dėmesį į nulūžusias arba nudžiuvusias šakas, kurios gali nukristi žemyn ir stipriai sužaloti.
Šios sąlygos gali turėti įtakos medžio kritimo krypčiai:
• Vėjo kryptis ir greitis
- Medžio posvyris Dėl nelygios arba nuožulnios vietovės posvyris ne visada atpažįstamas. Nustatykite medžio posvyrį lotu arba gulsčiuku.
- Tik vienoje pusėje augančios šakos (taigi ir svoris).
- Aplink esantys medžiai arba kliūtys
Jeigu tuo pačiu metu pjauna ir kerta du arba daugiau asmenų, atstumas tarp kertančių ir pjaunančių asmenų turi būti bent du kartus didesnis už kirstino medžio dvigubą aukštį. Kirsdami medžius atkreipkite dėmesį į tai, kad nekiltų pavojaus kitiems asmenims, nebūtų paliestos maitinimo linijos ir nebūtų padaryta kitokios materialinės žalos. Jeigu medis susiliestų su maitinimo linija, tuomet iš karto reikia informuoti elektros tiekimo įmonę.
Atkreipkite dėmesį į sugadintas ir supuvusias medžio dalis. Jei stiebas supuves, jis gali staiga lūžti ir nukristi ant Jūsų. Įsitikinkite, kad būtų pakankamai vietos kertamam medžiui. Iki kito asmens arba kitų objektų išlaikykite 2 1/2 medžio ilgio atstumą. Variklio skleidžiamas garsas gali viršyti įspėjamuosius signalus.
Iš pjovimo vietos pašalinkite purvą, akmenis, nukritusią žievę, vinis, spaustukus ir vielą.
Neužtverkite evakuacijos kelio (A pav.).
Prieš kertant reikia suplanuoti evakuacijos kelią ir, jei reikia, jį atlaisvinti. Evakuacijos kelias turi vesti nuo tikėtinos kirtimo linijos į galą (A pav.).
1 padėtis: Evakuacijos kelias
2 padétis: Medžio kritimo kryptis
Didelių medžių kirtimas – tik turint atitinkamą iš-silavinimą (nuo 15 cm skersmens)
Dideliems medžiams kirsti naudojamas užpjovimo metodas. Tuo metu, atsižvelgiant i norimą kritimo kryptj, medžio šone išpjaunamas pleištas. Po to, kai kitoje medžio pusėje atliekamas kritimo pjūvis, medis krenta pleišto kryptimi.
Nuoroda: jei medžio šaknys yra didelės, prieš įpjaunant reikėtų jas pašalinti. Jei pjūklas naudojamas šaknims nupjauti, pjūklo grandinė, kad ji neatšiltų, neturėtų liesti žemės.
Medžio užpjovimas ir kirtimas (B–C pav.)
- Stačiu kampu kirtimo krypčiai jpjaukite 1/3 gylio medžio skersmens jrantą. Iš pradžių padarykite apatinę horizontalią jrantą (B pav., 1 poz.). Taip darant antrą jrantą (B pav., 2 poz.) nejstrigs pjūklo grandinė arba kreipiamasis bėgelis. Dabar pašalinkite išpjautą pleištą.
- Po to priešingoje medžio pusėje galite atlikti kirtimo pjūvj (B pav., 3 poz.). Tam pradėkite apie 5 cm virš įrantos vidurio. Kirtimo pjūvj darykite lygiagrečiai su horizontaliu kirtimo pjūviu. Kirtimo pjūvj (3 poz.) įpjaukite tik tiek, kad dar liktu pertvara (4 poz.) (kirtimo juostelė), kuri galėtu veikti kaip lankstas. Pertvara neleis, kad medis suktusi ir nukristu klaidinga kryptimi. Neperpjaukite pertvaros.
Nuoroda: priartėjus kirtimo pjūviui prie pertvaros, medis turėtų pradėti kristi. Kai pasirodys, kad medis galimai krenta ne norima kryptimi arba linksta atgal ir stringa pjūklo grandinė, nutraukite kirtimo pjūvį ir pjūviui atidaryti bei medžiui perkelti į norimą kritimo liniją naudokite medinius, plastikinius arba aliuminius pleištus. Kai medis pradės kristi, pjūvio pjūklo grandinę pašalinkite iš pjūvio, išjunkite, padėkite ir suplanuotu evakuacijos keliu pasišalinkite iš pavjoaus zonos. Atkreipkite dėmesį į krentančias šakas ir neužkliūkite.
- Atkreipkite dėmesį į požymius, kad medis pradės kristi: traškantys garsai, atsidarantis kritimo pjūvis arba judesiai viršutinėse šakose.
- Norėdami išvengti sužalojimų, nepjaukite pjūklu iš dalies nukirstų medžių. Ypač atkreipkite dėmesį iš dalies nukirstus medžius, kurie nėra atremti. Jei medis nukrenta ne iki galo, padėkite pjūklą į šałį ir padėkite, naudodami kabelio gervę, skrysčius arba vilkiką.
Nukirsto medžio pjovimas (stiebo padalijimas)
Savoka „Stiebo padalijimas“ reiškia nukirsto medžio padalijimą j norimo dydžio stiebus.
Atsargiai! Nesistokite ant stiebo, kurj šiuo metu pjaunate. Stiebas gali nuriedėti, Jūs neteksite pusiausvyros ir įrenginys taps nevaldomas. Niekada neatlikite pjovimo darbų ant nuožulnaus pagrindo. Stovėkite stabiliai ir tolygiai padalinkite savo kūno svorį abiems pédoms. Jei įmanoma, po stiebu turi būti pakišta šakų, sijų arba pleištų ir jis turi būti atremtas.
Svarbios nuorodos
- Visada pjaukite tik vieną stiebą arba šaką.
- Būkite atsargūs pjaudami supleišėjusią medieną. Jus gali pataikyti aštrios medžio dalelės.
- Pjaukite mažus stiebus arba šakas ant ožio. Pjaunant stiebus, stiebo neturi laikyti kitas asmuo. Taip pat neužfiksuokite stiebo savo koja arba péda.
- Nenaudokite pjūklo vietoms, kuriose yra tarpusavyje susipynę stiebai, šaknys ir kitos medžio dalys. Ištraukite stiebus į laisvą vietą ir iš pradžių paimkite atlaisvintus stiebus.
Įvairūs stiebo padalijimo pjūviai (D pav.)
Atsargiai! Jei pjūklas įstrigo į stiebą, neištraukite jo, naudodami jęgą. Įrenginys gali tapti nevaldomas ir tuo metu galite stipriai susižaloti ir (arba) pažeisti pjūklą. Sustabdykite pjūklą ir įkalkite į pjūvj plastikinį arba medinį pleištą, kol pjūklą galėsite lengvai ištraukti. Vėl paleiskite pjūklą ir vėl atsargiai pjaukite. Niekada nepaleiskite pjūklo, kai jis įstrigęs stiebe.
Darykite viršutinį pjūvj stiebo viršuje ir tuo metu laikykite pjūklą prie stiebo. Darydami pjūvj viršuje, tik šiek spausdami žemyn.
Pjūvis apačioje (E pav., 2 poz.)
Darykite apatinį pjūvį stiebo apačioje ir tuo metu laikykite pjūklo viršutinę dalį prie stiebo. Darydami pjūvį apačioje, tik šiek spausdami į viršų. Tvirtai laikykite pjūklą, kad galėtumėte kontroliuoti įrenginį. Pjūklas spaudžiamas į galą (Jūsų kryptimi).
Atsargiai! Pjūviui apačioje niekada nelaikykite pjūklo atvirkščiai. Šioje padėtyje negalėsite valdyti įrenginio. Pirmajį pjūvj visada atlikite stiebo kompresijos pusėje. Stiebo kompresijos pusė yra ten, kur susikoncentruoja stiebo svorio slėgis.
Stiebo padalijimas be atramų (F pav.)
- Jei medžio stiebas tolygiai priglunda per visą ilgį, pjaunama iš viršaus (1 poz.).
- Žiūrėkite, kad nepjautumėte žemės.
Stiebo padalijimas, kai jis priglunda vienoje pusėje (G pav.)
- Kai medžio kamienas priglunda viename gale, pirmajj pjūvj (1 poz.) pjaukite iš apačios (1/3 stiebo skersmens), kad išvengtumėte atplaišų.
- Antrajj pjūvj atlikite iš viršaus (2/3 skersmens) pir-
mojo pjūvio aukštyje, kad išvengtumėte jstrigimo.
Stiebo padalijimas, kai jis priglunda abiejose pusėje (H pav.)
- Kai medžio kamienas priglunda abiejuose galuose, pirmajj pjūvj (1 poz.) pjaukite iš viršaus (1/3 stiebo skersmens), kad išvengtumėte atplaišų.
- Antrajj pjūvj atlikite iš apačios (2/3 skersmens) pirmojo pjūvio aukštyje, kad išvengtumėte jstrigimo.
Šakų nupjovimas ir atrėmimas
Atsargiai! Visada atkreipkite dėmesį į tai, kad apsi-saugotumėte nuo atatrankos. Pjaudami šakas arba apipjaustydami, neleiskite, kad judanti grandinė kreipiamojo bėgelio smaigalyje niekada nesusiliestų su kitomis šakomis arba objektais. Dėl tokio sąlyčio galima sunkiai sužaloti.
Atsargiai! Norėdami nupjauti šakas arba atremti, niekada nelipkite į medį. Nelipkite ant kopėčių, pakylų ir t. t. Jūs galite netekti pusiausvyros ir įrenginys gali tapti nevaldomas.
Svarbios nuorodos
- Dirbkite lėtai ir laikykite pjūkla tvirtai abiem rankomis. Atkreipkite dėmesį į tai, kad stovėtumėte stabiliai ir išlaikytumėte pusiausvyrą.
- Atkreipkite dėmesį į atgal grįžtančias medžio dalis. Pjaudami mažas medžio dalis, būkite labai atsargūs. Lanksti medžiaga gali įstrigti pjūklo grandinėje ir spyruokliuoti į Jus arba Jūs galite prarasti pusiausvyrą.
- Atkreipkite dėmesį į atgal grįžtančias medžio dalis. Ypač tai galioja lenktoms arba apkrautoms šakoms. Kai medienos įtempis mažėja, stenkitės nesiliesti prie šakos arba pjūklo.
- Jūsų darbo zona turi būti laisva. Pašalinkite iš kelio šakas, kad už jų neužkliūtumėte.
Šakų pjaustymas (J pav.)
- Šakų pjaustymas reiškia šakų atskyrimą nuo nukirsto medžio.
- Palikite didesnes šakas gulėti po nukirstu medžiu ir dirbdami toliau naudokite jas kaip atramą.
- Pradėkite nukirsto medžio apačioje ir dirbkite viršūnės link. Vienu pjūviu augimo kryptimi pašalinki-te mažesnes medžio dalis (rodyklės J pav.).
- Tuo metu atkreipkite dėmesį į tai, kad medį visada paliktumėte tarp savęs ir pjūklo.
- Pašalinkite didesnes, atremiančias šakas skirsnyje „Stiebo padalijimas be atramų“ nurodytais būdais.
- Šakas, kurias veikia įtempis, visada pjaukite iš apačios į viršų, kad išvengtumėte pjūklo įstrigimo.
- Mažas, laisvai kabančias medžio dalis visada pašalinkite pjūviu viršuje. Atliekant pjūvį apačioje, jos gali įkristi į pjūklą arba jį užstrigdinti.
Atrémimas (I pav.)
Atsargiai! Atremkite tik šakas pečių aukštyje arba žemiau. Niekada nepjaukite šakų didesniame nei pečių aukštyje. Perleiskite tokius darbus specialistui.
- Pirmojo pjūvio metu (1 poz.) įpjaukite 1/3 apatinės šakos dalies.
- Tada antruoju pjūviu (2 poz.) perpjaukite šaką iki galo. Trečiasis pjūvis (3 poz.) yra pjūvis viršuje, kuriuo šaką 2,5–5 cm atskirsite nuo stiebo.
Pjovimas ant šlaito (K pav.)
Atlikdami pjovimo darbus ant šlaito, visada stovéki- te virš medžio stiebo (K pav.). Kad „perpjovimo“ momentu išlaikytumėte visišką kontrolę, prieš pat pjovimo pabaigą sumažinkite prispaudimo slėgį, tačiau grandininio pjūklo rankenas tvirtai laikykite.
Atsargiai! Grandininis pjūklas turi neliesti žemės.
Atlikę pjūvj, prieš pašalindami iš ten grandininį pjūklą, palaukite, kol pjūklo grandinė sustos. Prieš pereidami iš vieno medžio prie kito, visada išjunkite grandininio pjūklo variklj.
11. Transportavimas
- Jei gaminj norite transportuoti, atjunkite jj nuo elektros srovės tinklo ir pastatykite kitoje tam numatytoje srityje.
- Kad būtų išvengta pažeidimų ir sužalojimų, transportuojant gamini transporto priemonėse reikia apsaugoti, kad jis neapvirstų ir neslidinėtų.
- Transportuodami visada naudokite kreipiamojo bėgelio uždangalą.
- Prieš transportuodami, taip pat ir trumpesnius atstumus, išjunkite grandininį pjūklą. Transportuodami (taip pat ir transporto priemonėse) apsaugokite mašiną nuo apvirtimo, kad neišsilietų degalų, būtų išvengta pažeidimų arba sužalojimų.
- Neškite įrenginį tik už priekinės rankenos. Tuo metu kreipiamasis bėgelis nukreiptas į galą ir nusuktas nuo Jūsų kūno.
12. Techninė priežiūra
Jeigu reikia pakeisti ilginamaji laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavjoaus saugai.
Įspėjamoji nuoroda! Prieš atliekant bet kokius darbus prie grandininio pjūklo, visada iš pradžių atskirki-te įrenginį nuo elektros srovės tiekimo šaltinio!
- Védinimo angos variklio korpuse visada turi būti švarios ir neuždengtos. Patiems leidžiama atlikti tik šioje naudojimo instrukcijoje aprašytus techninės priežiūros darbus. Visas kitas techninės priežiūros užduotis turi atlikti mūsų klientų aptarnavimo tarnyba.
- Niekaip nemodifikuokite pjūklo, nes nebebus užti-krinta jrenginio sauga.
- Jei nepaisant kruopščios priežiūros ir techninės priežiūros grandininis pjūklas vis tiek blogai veikia, paveskite jį suremontuoti specializuotai įmonei.
Grandinių alyvos papildymas
Prieš atidarydami išvalykite alyvos bako (14) uždarymo gaubtelj, kad j baką negalétų patekti jokių nešvarumų. Dirbdami pjūklu, alyvos lygio indikatoriuje (15) patikrinkite alyvos bako turinį. Po to vėl gerai uždarykite uždarymo gaubtelj (14) ir nuvalykite galimai per kraštus išbėgusią alyvą.
Pjūklo grandinės galandimas
Jūsų pjūklo grandinės bus greitai ir kvalifikuotai išga- ląsta specializuotos prekybos vietoje. Specializuotoje prekyboje taip pat galėsite įsigyti grandinės galandi- mo įtaisų, kuriais pjūklo grandinę galėsite pagaląsti patys. Laikykitės atitinkamos naudojimo instrukcijos. Kruopščiai prižiūrėkite savo įrenginius. Jūsų įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti gerai ir saugiai.
Laikykitės techninės priežiūros reikalavimų ir įrankių keitimo nurodymų.
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba naturaliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: Pjūklo grandinė, Kreipiamasis bėgelis, Grandinių alyva, Angliniai šepetėliai, Atraminis dantis
* j komplektaciją privalomai nejeina!
Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.
13. Laikymas
- Prieš transportuodami ir laikydami, kaskart pritvirtinkite grandinės apsaugą.
- Laikykite jrenginj sausoje, vaikams nepasiekiamoje vietoje.
- Kai jrenginys nenaudojamas, laikykite jì taip, kad jo negalètų paleisti neigaliotas asmuo.
Ispėjimas!
Nelaikykite jrenginio neapsaugoję lauke arba drègno-je aplinkoje.
14. Elektros prijungimas
Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Jeigu reikia pakeisti ilginamajj laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavojaus saugai. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.
- Gaminys atitinka standarto EN 61000-3-11 reikalavimus ir jam taikomos specialios prijungimo sąlygos. Tai reiškia, kad gaminį bet kokiame laisvai pasirinktame prijungimo taške naudoti draudžiama.
- Atsižvelgiant j nepalankias maitinimo šaltinio sąlygas gaminys gali sukelti laikiną įtampos svyravimą.
- Gaminys skirtas naudoti tik jungimo taškuose, kurie:
a) neviršija didžiausios leidžiamos maitinimo varžos „Z“ (Zmaks. = 0,294 Ω), arba
b) kurių maitinimo tinklo nuolatinis srovės tiekimo pajėgumas yra bent 100 A kiekvienai fazei.
- Kaip naudotojas turite užtikrinti, jei reikia pasikonsultavęs su elektros energiją tiekiančia jmone, kad prijungimo taškas, prie kurio norite prijungti jrenginį, atitinka vieną anksčiau nurodytu a) arba b) reikalavimų.
Svarbios nuorodos
Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jjungti vėl.
Pažeistas elektros prijungimo laidas
Dažnai pažeidžiama elektros prijungimo laidų izoliacija.
To priežastys gali būti:
- prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
- sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
- jpjovimo vietos pervažiavus prijungimo laidą;
- izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
- įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas.
Naudokite prijungimo laidus, pažymėtus H05VV-F.
Žyma tipo pavadinime prijungimo kabelyje yra privaloma.
Kintamosios srovės variklis
- Tinklo įtampa turi būti 230–240 V\~.
- Ilginamuju laidu iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro (ilgesnių nei 25 m ilgio – min. 2,5 kvadratinio milimetro).
Prijungimo būdas Y
Jeigu reikia pakeisti prijungimo prie tinklo laida, tuo-met tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavjoaus saugai.
Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.
Kilus klausimų, nurodykite tokius duomenis:
• variklio srovės rūšį;
- duomenis iš jrenginio specifikacijų lentelės.
- duomenis iš variklio specifikacijų lentelės.
15. Utilizavimas ir pakartotinis atgavi-mas
Pakavimo nuorodos
Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką
Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)
Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirail
- Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
- Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.
- Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
- Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, ga-lite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
- Dél kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.
- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.
Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.
Degalai ir alyvos
- Prieš utilizuodami jrenginj, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
- Degalu ir variklinės alyvos negalima mesti į buiti-
nes atliekas ar išpilti į nuotėkas, juos reikia surinkti
ir utilizuoti atskirai!
- Tuščius alyvos ir degalų bakus reikia utilizuoti tau-sojant aplinką.
16. Sutrikimų šalinimas
| Sutrikimas | Galima priežastis | Ką daryti? |
| Variklis neveikia | Nėra srovės | Patikrinkite elektros srovės tiekimo kištukinį lizdą, kabelį ir kištuką Pažeistas kabelis: Turi suremontuoti specializuota įmonė. Pagalbinis remontas (izoliacinė juosta ir t. t.) yra griežtai draudžiamas Pažeistas jungiklis: Turi suremontuoti specializuota įmonė |
| Grandinės stabdys | Žr. skirsnį „Grandinės stabdys“ ir „Grandinės stabdžio išjungimas“ |
| Nusidėvėję angliniai šepetėliai | Anglinius šepetėlius paveskite pakeisti specializuotai įmonei |
| Grandinė nejuda | Grandinės stabdys | Patikrinkite grandinės stabdį ir prireikus jį išjunkite |
| Nepakankama pjovimo galia | Atšipusi grandinė Grandinės įtempis Grandinė néra tinkamoje padėtyje kreipiamojoje | Pagaląskite grandinę Tinkamai įtempkite grandinę Tinkamai uždėkite grandinę |
| Sunku pjauti Grandinė nušoka nuo pjovimo juostos | Grandinės įtempis | Tinkamai įtempkite grandinę |
| Pjūklo grandinė įkaista | Grandininių tepimas | Patikrinkite alyvos lygį ir prireikus papildykite alyvos Patikrinkite grandinės tepimą |
Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo jrenginiams mes garantuojame įstatymo nustatyta pilna aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,
sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.
Garantija LV
