BEDIENUNGSANLEITUNG CSE2600 SCHEPPACH

Elektro-Kettensäge Originalbetriebsanleitung

Art.Nr. 5910204901 / 5910204904 AusgabeNr. 5910204901_0001 Rev.Nr. 22/05/2025 CSE2600 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

“Scharnier” hält den Baum auf seinem Stumpf und steuert die Fallrichtung Fallschnitt öffnet sich Keil schließt sich

Oberschnitt Unterschnitt

Erster Schnitt Zweiter Schnitt Dritter Schnitt Überstand Stutzmethode

Zweiter Schnitt Erster Schnitt auf belasteter Stammseite Erster Schnitt auf der belasteten Stammseite Zweiter Schnitt Pos.1 Pos. 2

Erklärung der Symbole auf dem Produkt Achtung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Be- schädigung des Werkzeugs möglich. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm. Tragen Sie immer Sicherheitshandschuhe, wenn Sie das Produkt benutzen. Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz, wenn Sie das Produkt benutzen. Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme. WARNUNG! Rückschlaggefahr. Hüten Sie sich vor dem Rückschlag der Kettensäge und vermeiden Sie den Kontakt mit der Schienenspitze. Bedienen Sie die Kettensäge immer mit beiden Händen. Arbeiten Sie nicht einhändig mit der Kettensäge. Garantierter Schallleistungspegel des Produkts. Wenn das Netzkabel schadhaft oder gerissen ist, muss es sofort von der Stromversorgung getrennt werden.www.scheppach.com

Das Produkt nicht bei Regen oder bei feuchten Bedingungen betreiben. Schutzklasse II (Doppelisolierung) Ein-/ Ausschalter Laufrichtung Kettenspannung Einbaurichtung Sägekette Kettenbremse ON/OFF Einfüllö󰀨nung für Kettenöl Gewicht Kettenschwert Länge Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

GEFAHR Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefähr- dungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Be- sitz zur Folge haben könnte. HINWEIS Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Be- sitz zur Folge haben könnte. ACHTUNG! Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Es wird empfohlen einen professionellen Sicherheitskurs „Teilnahmebescheinigung Motorsägen-Lehrgang“ mit landestypischem Ausbildungsstandard über die Benutzung, Wartung der Kettensäge sowie einen Erste-Hilfe-Kurs zu besuchen. Bei längerer nicht Benutzung und zur Übung, sollten sie vor Beginn immer einfache Schnitte in sicher abgestütztem Holz machen um wieder sich mit der Kettensäge vertraut zu machen. Betriebsanleitung sorgfältig aufbewahren! Hinweis: Bitte beachten Sie, dass einige nationale Vorschriften wie z.B. Arbeitsschutz, Umwelt den Einsatz der Kettensäge einschränken können.www.scheppach.com

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 11

15. Entsorgung und Wiederverwertung .......................................... 23

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entste- hen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen be- stimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedie- nungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for- der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1 - 4)

3. Vorderer Handschutz / Kettenbremse

6. Kettenradabdeckung

7. Schwert (Führungsschiene)

8. Hinterer Handschutz

13. Ein-/Aus-Schalter

14. Verschlusskappe Öltank

18. Anzeige für Betrieb

• Elektrische Kettensäge

• Schwert (Kettenführung)

• Schutzhülle für Schwert

4. Bestimmungsgemäße Verwendung

Die Kettensäge darf nur für das Sägen von Holz im Freien verwendet werden. Für andere Zwecke darf die Kettensäge nicht verwendet werden. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Plastik, Mau- erwerk oder Baumaterialien, die nicht aus Holz sind. Das Produkt darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüberhinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Ge- fahren unterrichtet sein.www.scheppach.com

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d. Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwi- ckelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlän- gerungsleitungen, die auch für den Außen- bereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungs- leitung verringert das Risiko eines elektrischen Schlages. f. Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen per- sönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elek- trowerkzeugs, verringert das Risiko von Verlet- zungen. c. Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektro- werkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an dem Produkt schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Bitte beachten Sie, dass unsere Produkte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebe- trieben sowie bei gleichzusetzenden Tätigkeiten ein- gesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug ver- sehen ist. Versäumnisse bei der Einhaltung der nach- folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kön- nen. c. Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a. Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.www.scheppach.com

e. Pegen Sie Elektrowerkzeuge und Einsatzwerk- zeug mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschä- digt sind, dass die Funktion des Elektrowerk- zeugs beeinträchtigt ist. Lassen Sie beschädig- te Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f. Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g. Verwenden Sie Elektrowerkzeug, Einsatz- werkzeug, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehe- nen Anwendungen kann zu gefährlichen Situatio- nen führen. h. Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Gri󰀨e und Gri󰀨ächen erlauben keine sichere Be- dienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

a. Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tödli- chen Verletzungen zu verringern, empfehlen wir Per- sonen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu kon- sultieren, bevor das Elektrowerkzeug bedient wird. Vibration m WARNUNG! Das Weißngersyndrom ist eine Ge- fäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Zu den Symptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Die betro󰀨enen Areale werden nicht mehr aus- reichend mit Blut versorgt und erscheinen dadurch extrem blass. Der häuge Gebrauch von vibrieren- den Werkzeugen kann bei Personen, deren Durch- blutung beeinträchtigt ist (z. B. Raucher, Diabetiker) Nervenschädigungen auslösen. d. Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e. Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in un- erwarteten Situationen besser kontrollieren. f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be- wegenden Teilen erfasst werden. g. Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicher- heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeugs a. Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich. b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c. Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elek- trowerkzeug weglegen. Diese Vorsichtsmaß- nahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.www.scheppach.com

Allgemeine Sicherheitshinweise für Kettensägen a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Ketten- säge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden. b) Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Gri󰀨 und Ihrer lin- ken Hand am vorderen Gri󰀨. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und sollte niemals angewendet werden. c) Halten Sie die Kettensäge nur an den isolier- ten Gri󰀨ächen, da die Sägekette verborgene Stromleitungen oder das eigene Netzkabel tre󰀨en kann. Der Kontakt der Sägekette mit ei- ner spannungsführenden Leitung kann auch me- tallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. d) Tragen Sie Augenschutz. Weitere Schutz- ausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutz- kleidung mindert die Verletzungsgefahr durch umheriegendes Spanmaterial und zufälliges Be- rühren der Sägekette. e) Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standäche. Bei Betrieb in einer solchen Weise besteht ernsthafte Verlet- zungsgefahr. f) Achten Sie immer auf festen Stand und be- nutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standä- chen können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Ketten- säge führen. g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass die- ser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast den Benutzer tre󰀨en und/oder die Kettensäge der Kontrolle entreißen. h) Seien Sie besonders vorsichtig beim Schnei- den von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette ver- fangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

i) Tragen Sie die Kettensäge am vorderen Gri󰀨

im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Um- gang mit der Kettensäge verringert die Wahr- scheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. Wenn Sie ungewöhnliche Beeinträchtigungen be- merken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf. Bei Langzeit- und regelmäßigen Nutzern wird daher empfohlen, den Zustand Ihrer Hände und Finger genau zu beobachten. Beachten Sie hierzu folgende Hinweise, um die Gefahren zu reduzieren:

• Halten Sie Ihren Körper, insbesondere die Hände, gerade bei kühlem Wetter warm.

• Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern.

• Begrenzen Sie den Einsatz von hochvibrierenden Werkzeugen pro Tag und verteilen diese auf meh- rere Tage. Machen Sie sich einen Arbeitsplan, der die Vibrationsbelastung begrenzt.

• Sorgen Sie für eine möglichst geringe Vibration des Gerätes durch regelmäßige Wartung und feste Teile am Gerät. Tauschen sie abgenutzte Bauteile umgehend aus.

• Wechseln Sie regelmäßig Ihre Arbeitsposition.

• Falls die Maschine öfters eingesetzt bzw. verwen- det wird sollten Sie sich mit Ihrem Fachhändler in Verbindung setzten und ggf. Antivibrationszubehör (Gri󰀨e) besorgen. Sicherheitsfunktionen der Kettensäge

• Der vordere Handschutz schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Ketten- säge vom vorderen Handgri󰀨 abrutschen.

• Der hintere Handschutz schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.

• Die Kettenbremse ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rück- schlägen, indem eine laufende Sägekette in Milli- sekunden angehalten wird. Sie wird vom vorderen Handschutz bei Rückschlag aktiviert.

• Die Einschaltsperre verhindert eine zufällige Be- schleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Einschaltsperre ge- drückt ist.

• Der Krallenanschlag stützt während der Arbeit die Motorsäge am Holz ab. Niemals ohne Krallenan- schlag arbeiten, die Kettensäge kann den Bedie- ner nach vorne reißen. Benutzen Sie den Krallen- anschlag zum Schneiden von Baumstämmen oder dicke Äste. Eine Benutzung des Krallenanschlags erhöht die Arbeitssicherheit, verringert die persön- liche Belastung beim Arbeiten und ebenfalls wer- den die Vibrationen verringert. Der Krallenanschlag muss immer bei der Benutzung der Kettensäge am Baumstamm angesetzt sein. Drücken Sie mittels des hinteren Handgri󰀨s den Krallenanschlag an den Baumstamm. Zum Schneiden drücken Sie den vorderen Handgri󰀨 in Richtung der Schnittlinie. Der Krallenanschlag muss ggf. zur weiteren Schnittfüh- rung nachgesetzt werden.www.scheppach.com

• Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situatio- nen ermöglicht.

• Verwenden Sie stets vom Hersteller vorgeschrie- bene Ersatzschienen und Sägeketten.

• Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.

• Halten Sie sich an die Anweisungen des Herstel- lers für das Schärfen und die Wartung der Säge- kette.

• Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag. Weiterführende Sicherheitshinweise

• Legen Sie die Anschlussleitung so, dass sie wäh- rend des Sägens nicht von Ästen oder Ähnlichem erfasst wird.

• Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung.

• Beschädigte Schutzvorrichtungen und Teile müs- sen sachgemäß durch unser Service-Center re- pariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

• Bevor Sie mit der Elektrokettensäge arbeiten, ma- chen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Säge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklären.

Schnittdaten Kettensäge Schnittlänge 44 cm Schwertlänge 45,5 cm Öltankkapazität 0,2 l Öltyp verschleißfestes Öl Sägekettenteilung 3/8" Stärke Treibglieder 1,27 mm Sägekettentyp 3/8,050x62DL Anzahl Zähne Antriebskettenrad 7 x 9,525 Zahnteilung Antriebskettenrad 3/8" Kettenbremse ja Typ Führungsschiene AP18-62-507P Antrieb Motor 230-240 V~ / 50 Hz Motornennleistung 2400 W Schnittgeschwindigkeit max. 15 m/s j) Befolgen Sie Anweisungen für die Schmie- rung, die Kettenspannung und das Wechseln von Führungsschiene und Kette. Eine unsach- gemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko er- höhen. k) Nur Holz sägen. Die Kettensäge nicht für Ar- beiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Plastik, Mauer- werk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährli- chen Situationen führen. l) Versuchen Sie nicht einen Baum zu fällen, be- vor Sie nicht ein klares Verständnis der Risiken und ihrer Vermeidung haben. Der Benutzer oder andere Personen können durch einen umstürzen- den Baum schwer verletzt werden. Ursachen und Vermeidung eines Rückschlags- Achtung Rückschlag!

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungs- schiene nach oben und in Richtung der Bedienper- son geschlagen wird.

• Das Verklemmen der Sägekette an der Oberkan- te der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.

• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen.

• Als Benutzer einer Kettensäge sollten Sie ver- schiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder feh- lerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfol- gend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wo- bei Daumen und Finger die Gri󰀨e der Kettensäge umschließen (Abb. L). Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rück- schlagkräften standhalten können.

• Wenn geeignete Maßnahmen getro󰀨en werden, kann die Bedienperson die Rückschlagkräfte be- herrschen. Niemals die Kettensäge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe.www.scheppach.com

m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunst- sto󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

8. Aufbau und Bedienung

Warnhinweis! Tragen Sie immer eine Schutzbrille, Ohrenschützer, Schutzhandschuhe und feste Arbeitskleidung! Die Kettensäge nur mit zugelassenen Verlängerungs- kabeln (mit Gummiummantelung) der vorgeschriebe- nen Leistungsstärke und mit für den Außenbereich zugelassenen Anschlüssen verwenden, die zum Ste- cker der Säge passen. Die Kettensäge ist mit einer Sicherheitsschaltung ausgestattet. Sie arbeitet nur, wenn Sie mit der einen Hand gleichzeitig die Einschaltsperre (11) und den Ein-/Aus-Schalter (13) betätigen. Wenn die Kettensäge nicht läuft, muss die Ketten- bremse mit dem vorderen Handschutz (3) freigestellt werden. Montage Führungsschiene und Kette anbringen (Abb. 1, 2, 3) Warnhinweis: Wenn die Säge bereits an die Strom- versorgung angeschlossen wurde: Immer erst das Gerät von der Stromversorgung trennen. Bei allen Arbeiten mit/an der Säge Schutzhandschuhe tragen. Wichtiger Hinweis: Der vordere Handschutz (3) muss immer in der oberen (senkrechten) Position sein (Abb. 5). Die Führungsschiene und die Sägekette werden se- parat, also nicht montiert geliefert. Bei der Montage zuerst die Sicherungsmutter/SDS-System (5) lösen, und dann die Kettenradabdeckung (6) entfernen. Der Führungsbolzen (17) muss sich in der Mitte der Füh- rung benden. Bei Bedarf die Kettenspannung mit der Sicherungs- mutter/SDS-System (5) (Abb.3) nachstellen. Warnhinweis! Um Verletzungen durch die scharfen Kanten zu vermeiden, müssen bei der Montage, beim Spannen und beim Prüfen der Kette immer Schutz- handschuhe getragen werden! Vor der Montage der Führungsschiene mit der Sä- gekette die Schneidrichtung der Zähne prüfen! Die Laufrichtung wird durch einen Pfeil an der Ketten- radabdeckung (6) angezeigt. Zum Festlegen der Schneidrichtung kann es erforderlich sein, die Säge- kette (4) umzudrehen. Gewicht komplett 5,5 kg Gewicht ohne Schwert und Kette 4,3 kg Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

96,5 dB Messunsicherheit K

3 dB Schallleistung L

104,5 dB Messunsicherheit K

2,36 dB Garantierter Schallleistungspegel L

107 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vibration A

(Gri󰀨 hinten) 6,55 m/s

• Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach ei- nem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

• Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläugen Einschätzung der Belastung verwendet werden. Warnung:

• Der Schwingungsemissionswert kann sich wäh- rend der tatsächlichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elekt- rowerkzeug verwendet wird;

• Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maß- nahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berück- sichtigen (beispielsweise Zeiten, in denen das Elekt- rowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.www.scheppach.com

Prüfen Sie auch, dass die Kette gut geschmiert wird, und dass der Ölstand ausreichend hoch ist (siehe Abb. 4). Wenn der Ölstand ca. 5 mm über der unteren Mar- kierung liegt, muss Öl nachgefüllt werden. Wenn der Öl- stand höher ist, können Sie mit dem Arbeiten beginnen.

• Die Kettensäge einschalten und über den Boden halten. Die Kettensäge darf den Boden nicht be- rühren. Aus Sicherheitsgründen muss hier ein Min- destabstand von 20 cm eingehalten werden. Wenn Sie zunehmende Ölspuren entdecken, bedeutet das, das Schmierungssystem für die Kette funktio- niert ordnungsgemäß. Wenn Sie keine Anzeichen von Öl feststellen können, reinigen Sie zuerst den Ölauslass (Abb. 2, C) und die Ölleitung. Wenden Sie sich gegebenenfalls an einen Fachbetrieb. (Lesen Sie bitte aber vorher die entsprechenden Anweisungen im Abschnitt „Kettenschmiermittel“ nachfüllen durch).

• Prüfen Sie bei Bedarf auch die Kettenspannung und den Durchhang (siehe dazu den Abschnitt “Sä- gekette spannen“).

• Prüfen Sie die ordnungsgemäße Funktion der Ket- tenbremse (siehe dazu auch den Abschnitt „Ket- tenbremse freistellen“). Einschalten

• Die Kettenbremse (3) lösen, die Einschaltsperre (11) drücken und den Ein-/Aus-Schalter (13) betätigen.

• Die unterste Klaue des Krallenanschlags (Abb. 2, J) an das Holz setzen. Die Kettensäge am hinte- ren Handgri󰀨 (1) heben, und in das Holz sägen. Die Kettensäge etwas nach hinten bewegen, und dann den Krallenanschlag etwas tiefer ansetzen.

• Vorsicht bei gespaltenem Holz, weil Holzstücke ab- gerissen werden können. Achtung! Nach dem Einschalten läuft die Kettensäge sofort mit voller Geschwindigkeit. Ausschalten

• Zum Ausschalten muss der Ein-/Aus-Schalter (13) am hinteren Handgri󰀨 gelöst werden.

• Beim Abschalten mit dem Ein-/Aus-Schalter stoppt die Kettensäge in 1 Sekunde, bei heftiger Funken- bildung. Dies ist aber völlig normal, und es beein- trächtigt die ordnungsgemäße Funktion der Ketten- säge nicht.

• Nach der Arbeit mit der Kettensäge: Immer die Sä- gekette und das Schwert reinigen, und den Ketten- schutz wieder anbringen.

• Beim Auslösen der Kettenbremse erfolgt eine so- fortige Deaktivierung der Kettensäge. Erklärung der Anzeige für Betrieb (18) (Abb. 2) Grüne LED: Die grüne LED leuchtet, wenn das Gerät in Betrieb ist. Halten Sie die Führungsschiene (7) senkrecht mit der Spitze nach oben, und bringen Sie die Sägekette (4) an, wobei an der Spitze der Führungsschiene begon- nen wird. Anschließend wird die Führungsschiene mit der Sägekette wie folgt montiert:

• Die Führungsschiene mit der Sägekette am Ketten- rad (16) und Führungsbolzen (17) anbringen.

• Die Sägekette um das Kettenrad (16) führen, und prüfen, ob sie richtig liegt (siehe Abb.3).

• Die Kettenradabdeckung (6) oben anbringen, und vorsichtig mit der Sicherungsmutter (5) befestigen. Jetzt muss die Sägekette noch richtig gespannt werden. Sägekette spannen Warnhinweis! Bei allen Arbeiten an der Kettensäge das Gerät im- mer vorher von der Stromversorgung trennen! Bei allen Arbeiten an der Kette immer Schutzhand- schuhe tragen!

• Die Sägekette (4) muss unbedingt in der Führungs- schiene (7) liegen!

• Die Sicherungsmutter/SDS System (5) im Uhrzei- gersinn drehen (Abb.3), bis die Sägekette richtig gespannt ist.

• Die Kette darf nicht zu stark gespannt sein. Bei kal- ten Witterungsbedingungen muss es möglich sein, die Kette in der Mitte der Führungsschiene ca. 5 mm anzuheben.

• Bei warmer Witterung dehnt sich die Kette aus, und sie sitzt dann lockerer. Hier besteht dann die Gefahr, dass die Kette von der Führungsschiene abläuft.

• Deshalb muss sie bei Bedarf rechtzeitig nachge- spannt werden.

• Wenn eine erwärmte Sägekette nachgespannt wurde, muss sie am Ende der Arbeiten wieder ge- lockert werden. Denn sonst würde die Kettenspan- nung beim Abkühlen und dem damit verbundenen Zusammenziehen der Sägekette zu groß werden.

• Eine neue Sägekette muss ca. 5 Minuten lang ein- laufen. Hier ist die Schmierung der Kette beson- ders wichtig. Nach dem Einlaufen muss die Ketten- spannung geprüft und gegebenenfalls nachgestellt werden.

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Die Voltzahl und die Stromart der Stromversorgung müssen mit den Angaben auf dem Typenschild über- einstimmen. Vor dem Beginn der Arbeit müssen immer die ord- nungsgemäße Funktion und der sichere Betrieb der Kettensäge überprüft werden.www.scheppach.com

Ein verschlissenes Kettenrad verkürzt die Haltbar- keit der Sägekette. Das Auswechseln des Kettenrads muss beim Fachhandel oder von einem Fachbetrieb vorgenommen werden. Kettenschutz Der Kettenschutz muss sofort nach dem Ende der Arbeit und bei einem Transport über der Kette und der Führungsschiene angebracht werden. Kettenbremse Bei einem Rückschlag der Säge erfolgt die Auslösung der Kettenbremse (3) über den vorderen Handschutz (3). Der vordere Handschutz (3) wird mit dem Hand- rücken nach vorne gedrückt. Dadurch wird durch die Kettenbremse die Kettensäge, bzw. der Motor innerhalb von 0,15 Sek. zum Stillstand gebracht. (Abb. 5, H). Kettenbremse freistellen (Abb. 5) Um die Säge wieder betriebsbereit zu machen, muss die Blockierung der Sägekette wieder gelöst werden. Dazu zuerst die Kettensäge ausschalten. Dann den vorderen Handschutz (3) in seine senk- rechte Ausgangsposition zurückklappen, bis er ein- rastet (Abb. 5, I). Damit ist die Kettenbremse wieder voll funktionsfähig. Schutz der Kettensäge Die Kettensäge darf nicht bei Regen oder bei feuch- ten Bedingungen verwendet werden. Warnhinweis: Wenn das Verlängerungskabel be- schädigt ist, sofort den Stecker aus der Steckdose nehmen. Mit einem schadhaften Kabel darf nicht ge- arbeitet werden.

• Kontrollieren Sie die Kettensäge auf Schäden. Vor dem erneuten Gebrauch des Geräts die Schutzvor- richtungen oder eventuelle leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungs- gemäße Funktion überprüfen.

• Überprüfen Sie die ordnungsgemäße Funktion der beweglichen Teile.

• Alle Teile müssen richtig montiert sein, und alle Be- dingungen erfüllen, um den einwandfreien Betrieb der Kettensäge zu gewährleisten.

• Beschädigte Sicherheitsvorrichtungen und -teile müssen von einem Fachbetrieb ordnungsgemäß repariert oder ausgetauscht werden; es sein denn, es nden sich anderslautende Bestimmungen in dieser Bedienungsanleitung. Hinweise zum praktischen Einsatz Rückschlag Sie vermeiden Sägeunfälle, wenn Sie nicht mit der Spitze der Führungsschiene sägen, denn die Säge kann dann urplötzlich hoch- und zurückschlagen.

Transport der Kettensäge Bevor die Kettensäge transportiert werden darf, im- mer den Netzstecker aus der Steckdose nehmen, und den Kettenschutz über der Schiene und der Kette anbringen. Wenn mit der Kettensäge mehrere Schnitte ausgeführt werden sollen, muss die Säge zwischen den Schnitten abgeschaltet werden. Verlängerungskabel Es dürfen nur Verlängerungskabel verwendet wer- den, die für die Nutzung im Freien ausgelegt sind. Der Kabelquerschnitt (max. Länge des Verlänge- rungskabels: 75 m) muss mindestens 2,5 mm² be- tragen. Das Verlängerungskabel muss zur Sicherheit in einer Schlaufe enden, die durch die Zugentlastung am Gehäuse geführt wird (Abb. M). Verlängerungskabel von über 30 m Länge wirken sich nachteilig auf die Leistung der Kettensäge aus. Schmierung der Kette Zum Schutz vor übermäßigem Verschleiß müssen Sägekette und Führungsschiene während des Be- triebs gleichmäßig geschmiert werden. Die Schmie- rung erfolgt automatisch. Niemals ohne Ketten- schmierung arbeiten. Wenn die Kette trocken läuft, wird die gesamte Schneidvorrichtung innerhalb kur- zer Zeit stark beschädigt. Deshalb vor jedem Arbeitsbeginn die Kettenschmie- rung und den Ölstand kontrollieren (Abb. 4). Die Säge nicht in Betrieb nehmen, wenn der Ölstand unter der Markierung “Min.” liegt.

• Min.: Wenn der Ölstand an der Anzeige (15) nur noch 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden.

• Max.: Mit Öl au󰀨üllen, bis der Höchststand an der Anzeige (15) erreicht ist. Kettenschmiermittel Die Haltbarkeit von Sägekette und Führungsschiene wird weitgehend auch von der Qualität des verwende- ten Schmiermittels bestimmt. Kein Altöl benutzen! Nur umweltfreundliches Schmiermittel verwenden. Das Kettenschmiermittel darf nur in Behältern gelagert werden, die die einschlägigen Bestimmungen erfüllen. Schwert Das Schwert (7) wird besonders an der Spitze (Nase) und unten schwer beansprucht. Um eine einseitige Abnutzung zu vermeiden, drehen Sie die Führungs- schiene um, wenn Sie die Kette schärfen. Kettenrad Das Kettenrad (16) wird besonders hoch beansprucht. Wenn Sie an den Zähnen tiefe Abnutzungsspuren auf- nden, muss das Kettenrad ausgewechselt werden.www.scheppach.com

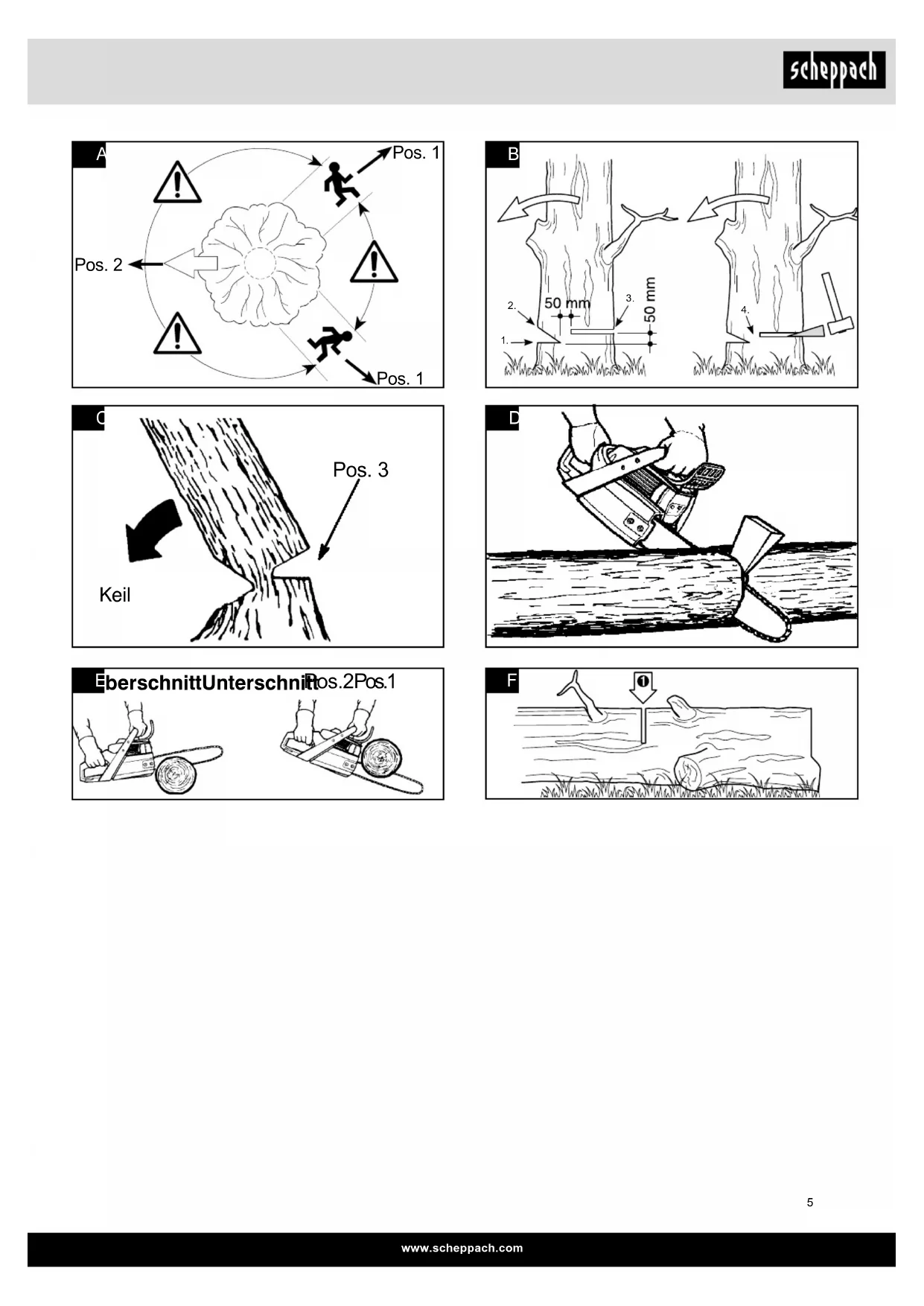

• Der Arbeitsbereich um den Baum sollte frei sein, damit Sie einen sicheren Stand haben.

• Bei Sägearbeiten am Hang sollte sich der Maschi- nenführer immer auf der höher gelegenen Ebene des Arbeitsbereichs aufhalten, weil der Baum nach dem Fällen voraussichtlich nach unten rollt bzw. rutscht.

• Achten Sie auf abgebrochene oder tote Äste, die herunterfallen und schwere Verletzungen verursa- chen könnten. Folgende Bedingungen können die Fallrichtung eines Baums beeinussen:

• Windrichtung und -geschwindigkeit.

• Neigung des Baums. Die Neigung ist aufgrund von unebenem oder abschüssigem Gelände nicht immer erkennbar. Bestimmen Sie die Neigung des Baums mit Hilfe eines Lots oder einer Wasserwaage.

• Astwuchs (und damit Gewicht) an nur einer Seite.

• Umstehende Bäume oder Hindernisse. Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwi- schen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Bau- mes betragen. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausge- setzt werden, keine Versorgungsleitungen getro󰀨en und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Versorgungsunternehmen sofort in Kenntnis zu setzen. Achten Sie auf zerstörte und verfaulte Baumteile. Wenn der Stamm verfault ist, kann er plötzlich bre- chen und auf Sie fallen. Stellen Sie sicher, dass aus- reichend Platz für den fallenden Baum vorhanden ist. Halten Sie einen Abstand von 2 1/2 Baumlängen bis zur nächsten Person bzw. anderen Objekten. Moto- renlärm kann Warnrufe übertönen. Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht von der Sägestelle. Halten Sie einen Fluchtweg frei (Abb. A) Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden. Der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführen (Abb. A). Position 1: Fluchtweg Position 2: Fallrichtung des Baumes Fällen von großen Bäumen - nur mit entsprechen- der Ausbildung (ab 15 cm Durchmesser) Zum Fällen großer Bäume verwendet man die Unter- schnittmethode. Dabei wird entsprechend der ge- wünschten Fallrichtung seitlich ein Keil aus dem Baum herausgeschnitten. Nachdem an der anderen Seite des Baums der Fallschnitt vorgenommen wur- de, fällt der Baum in Richtung des Keils. Beim Arbeiten mit der Säge immer die komplette Schutzausrüstung und feste Arbeitskleidung tragen. Ein Rückschlag ist eine Aufwärts- und/oder nach hin- ten gerichtete Bewegung der Führungsschiene, die auftreten kann, wenn die Sägekette an der Spitze des Schwerts auf ein Hindernis (Gegenstand) tri󰀨t. Sichern Sie Ihr Werkstück immer gut. Benützen Sie Spannvorrichtungen, um das Werkstück festzuhal- ten. Dies erleichtert die sichere Bedienung der Ket- tensäge mit beiden Händen. Ein Rückschlag verursacht ein unkontrollierbares Verhalten der Säge, diese Gefahr besteht besonders bei einer lockeren oder stumpfen Sägekette. Eine un- genügend geschärfte Kette erhöht die Rückschlag- gefahr. Niemals oberhalb der Schulterhöhe sägen. Tipps zum praktischen Einsatz der Säge Wichtige Hinweise

• Verwenden Sie das Gerät ausschließlich zum Sä- gen von Holz. Bearbeiten Sie kein Metall, Plastik, Mauerwerk, Baumaterial, das nicht aus Holz be- steht usw..

• Schalten Sie den Motor aus, wenn die Säge mit einem Fremdkörper in Berührung kommt. Kontrol- lieren Sie die Säge, und reparieren Sie sie gege- benenfalls.

• Schützen Sie die Kette vor Schmutz und Sand. Selbst geringe Mengen Schmutz können die Ket- te schnell abstumpfen und die Gefahr einer Rück- schlagreaktion erhöhen.

• Fangen Sie mit dem Zersägen von kleineren Baumstämmen zur Übung an, um ein Gefühl für Ihr Gerät zu bekommen, bevor Sie schwierigere Auf- gaben angehen.

• Drücken Sie das Gehäuse der Kettensäge gegen den Baumstamm, wenn Sie mit dem Sägen begin- nen.

• Lassen Sie die Säge für Sie arbeiten. Üben Sie nur leichten Druck nach unten aus.

• Um nach dem Austritt der Kette aus dem Holz nicht die Kontrolle über das Gerät zu verlieren, sollten Sie gegen Ende des Schnitts keinen Druck auf die Säge ausüben. Bäume fällen - nur mit entsprechender Ausbil- dung Vorsicht! Achten Sie auf gebrochene oder abgestor- bene Äste, die während des Sägens hinunterfallen und ernsthafte Verletzungen verursachen können. Sägen Sie nicht in der Nähe von Gebäuden oder Stromleitungen, wenn Sie nicht wissen, in welche Richtung der gefällte Baum fällt. Arbeiten Sie nicht Nachts, da Sie dann schlechter sehen, oder bei Re- gen, Schnee oder Sturm, da die Baumfallrichtung nicht vorhersehbar ist.

• Planen Sie Ihre Arbeit mit der Kettensäge im Vo- raus.www.scheppach.com

Vorsicht! Stellen Sie sich nicht auf den Stamm, den Sie gerade schneiden. Der Stamm könnte wegrol- len, und Sie verlieren Ihren Stand und die Kontrolle über das Gerät. Führen Sie die Sägearbeiten nie auf abschüssigem Boden aus. Achten Sie auf Ihren si- cheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Wichtige Hinweise

• Sägen Sie immer nur einen Stamm oder Ast.

• Seien Sie vorsichtig beim Schneiden von gesplit- tertem Holz. Sie könnten von scharfen Holzteil- chen getro󰀨en werden.

• Schneiden Sie kleine Stämme oder Äste auf einem Sägebock. Beim Schneiden von Stämmen darf kei- ne andere Person den Stamm festhalten. Sichern Sie den Stamm auch nicht mit Ihrem Bein oder Fuß.

• Verwenden Sie die Säge nicht für Stellen, in denen Stämme, Wurzeln und andere Baumteile mitein- ander verochten sind. Ziehen Sie die Stämme an eine freie Stelle, und nehmen Sie dabei die freige- legten Stämme zuerst. Verschiedene Schnitte zur Stammzerteilung (Abb. D) Vorsicht! Falls die Säge in einem Stamm einge- klemmt wird, ziehen Sie sie nicht mit Gewalt heraus. Sie können die Kontrolle über das Gerät verlieren und sich dabei schwere Verletzungen zuziehen und/ oder die Säge beschädigen. Halten Sie die Säge an, und treiben Sie einen Plastik- oder Holzkeil in den Schnitt, bis sich die Säge leicht herausziehen lässt. Lassen Sie die Säge wieder an, und setzen Sie den Schnitt vorsichtig wieder an. Starten Sie die Säge niemals, wenn sie in einem Stamm eingeklemmt ist. Oberschnitt (Abb. E, Pos. 1) Setzen Sie zum Oberschnitt an der Oberseite des Stamms an, und halten Sie dabei die Säge gegen den Stamm. Üben Sie beim Oberschnitt nur leichten Druck nach unten aus. Unterschnitt (Abb. E, Pos. 2) Setzen Sie zum Unterschnitt an der Unterseite des Stamms an, und halten Sie dabei die Oberseite der Säge gegen den Stamm. Üben Sie beim Unterschnitt nur leichten Zug nach oben aus. Halten Sie die Säge gut fest, um das Gerät kontrollieren zu können. Die Säge drückt nach hinten (in Ihre Richtung). Vorsicht! Halten Sie die Säge für einen Unterschnitt niemals verkehrt herum. In dieser Position haben Sie keine Kontrolle über das Gerät. Führen Sie den ersten Schnitt immer auf der Kom- pressionsseite des Stammes aus. Die Kompressi- onsseite eines Stammes ist dort, wo sich der Druck des Stammgewichts konzentriert. Hinweis: Wenn der Baum große Stützwurzeln auf- weist, sollten diese entfernt werden, bevor die Kerbe eingeschnitten wird. Wird die Säge zur Entfernung der Stützwurzeln verwendet, sollte die Sägeket- te nicht den Boden berühren, damit die Kette nicht stumpf wird. Unterschnitt und Fällen des Baumes (Abb. B - C)

• Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe mit einer Tiefe von 1/3 des Baumdurchmes- sers. Zuerst den unteren waagrechten Kerbschnitt (Abb. B, Pos.1) durchführen. Dadurch wird das Ein- klemmen der Sägekette oder der Führungsschie- ne beim Setzen des zweiten Kerbschnitts (Abb. B, Pos. 2) vermieden. Entfernen Sie nun den heraus- geschnittenen Keil.

• Anschließend können Sie auf der gegenüberlie- genden Baumseite den Fällschnitt (Abb. B, Pos.

3) ausführen. Setzen Sie dazu ca. 5 cm oberhalb

der Kerbenmitte an. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausführen. Den Fäll- schnitt (Pos. 3) nur so tief einsägen, dass noch ein Steg (Pos.4) (Fällleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch. Hinweis: Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die ge- wünschte Richtung fällt oder sich zurückneigt, und die Sägekette festklemmt, den Fällschnitt unterbre- chen und zur Ö󰀨nung des Schnitts und zum Umle- gen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststo󰀨 oder Aluminium verwenden. Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Flucht- weg verlassen. Auf herunterfallende Äste achten und nicht stolpern.

• Achten Sie auf Anzeichen, dass der Baum zu fal- len beginnt: Krachende Geräusche, sich ö󰀨nender Fallschnitt oder Bewegungen in den oberen Ästen.

• Schneiden Sie keine teilweise gefällten Bäume mit Ihrer Säge, um Verletzungen zu vermeiden. Ach- ten Sie besonders auf teilweise gefällte Bäume, die nicht gestützt sind. Wenn ein Baum nicht voll- ständig fällt, setzen Sie die Säge ab, und helfen Sie mit einer Kabelwinde, einem Flaschenzug oder einer Zugmaschine nach. Sägen eines gefällten Baumes (Stammzerteilung) Der Begri󰀨 “Stammzerteilung” bezeichnet das Zertei- len eines gefällten Baums in Stämme mit der jeweils gewünschten Länge.www.scheppach.com

• Beginnen Sie am Fuß des gefällten Baums und arbeiten Sie sich zur Spitze hoch. Entfernen Sie kleinere Baumteile mit einem Schnitt in Wuchsrich- tung (Pfeile Abb. J).

• Achten Sie dabei darauf, den Baum immer zwi- schen sich und der Säge zu lassen.

• Entfernen Sie größere, stützende Äste mit den im Ab- schnitt “Stammzerteilung ohne Stützen”-Methoden.

• Äste die unter Spannung stehen immer von unten nach oben sägen um ein Verklemmen der Säge zu vermeiden.

• Entfernen Sie kleine freihängende Baumteile im- mer mit einem Oberschnitt. Durch einen Unter- schnitt könnten sie in die Säge fallen bzw. diese einklemmen. Stutzen (Abb. I) Vorsicht! Stutzen Sie nur Äste in bzw. unter Schul- terhöhe. Schneiden Sie nie Äste über Schulterhöhe. Überlassen Sie solche Arbeiten einem Fachmann.

• Schneiden Sie beim ersten Schnitt (Pos. 1) 1/3 in den unteren Astteil.

• Schneiden Sie dann mit dem zweiten Schnitt (Pos.

2) ganz durch den Ast. Der dritte Schnitt (Pos. 3)

ist ein Oberschnitt, mit dem Sie den Ast bis auf 2,5 bis 5 cm vom Stamm trennen. Sägen am Hang (Abb. K) Bei Sägearbeiten am Hang stets oberhalb des Baum- stammes stehen (Abb. K). Um im Moment des „Durch- sägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Gri󰀨 an den Handgri󰀨en der Kettensäge zu lösen. Vorsicht! Die Sägekette darf den Boden nicht be- rühren. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschal- ten, bevor man von Baum zu Baum wechselt.

• Zum Transportieren des Produkts trennen Sie es vom Stromnetz und stellen es an einem anderen dafür vorgesehenen Bereich auf.

• Um Beschädigungen und Verletzungen zu verhin- dern, ist das Produkt beim Transport in Fahrzeugen gegen Umkippen und Verrutschen zu sichern.

• Verwenden Sie stets die Abdeckung der Führungs- schiene beim Transport.

• Schalten Sie die Kettensäge vor jedem Transport ab, auch bei kürzeren Strecken. Sichern Sie die Maschine während des Transports (auch in Fahr- zeugen) gegen Umkippen, um Kraftsto󰀨verlust, Schäden oder Verletzungen zu vermeiden. Stammzerteilung ohne Stützen (Abb. F)

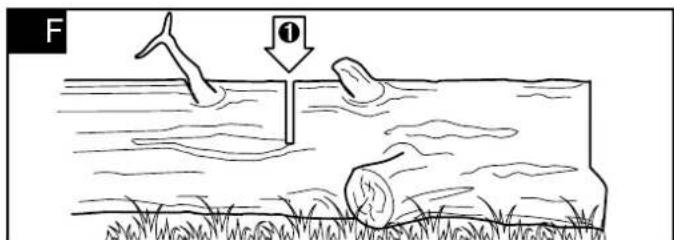

• Wenn die gesamte Länge des Baumstammes gleich- mäßig auiegt, wird von oben her gesägt (Pos. 1).

• Achten Sie darauf nicht in den Boden zu sägen. Stammzerteilung einseitig auiegend (Abb. G)

• Wenn der Baumstamm an einem Ende auiegt, den ersten Schnitt (Pos. 1) von der Unterseite her sägen (1/3 des Stammdurchmessers), um splittern zu vermeiden.

• Zweiter Schnitt von oben (2/3 Durchmesser) auf Höhe des ersten Schnitts, um einklemmen zu ver- meiden. Stammzerteilung beidseitig auiegend (Abb. H)

• Wenn der Baumstamm an beiden Enden auiegt, den ersten Schnitt (Pos. 1) von der Oberseite her sägen (1/3 des Stammdurchmessers) um Splittern zu vermeiden.

• Zweiter Schnitt von unten (2/3 Durchmesser) auf Höhe des ersten Schnitts, um einklemmen zu ver- meiden. Entasten und Stutzen Vorsicht! Geben Sie immer acht, und schützen Sie sich vor Rückschlag. Die laufende Kette an der Spit- ze der Führungsschiene beim Entasten oder der Astbeschneidung niemals mit anderen Ästen oder Objekten in Berührung kommen lassen. Ein solcher Kontakt kann ernsthafte Verletzungen verursachen. Vorsicht! Steigen Sie zum Entasten oder Stutzen nie- mals in den Baum. Stellen Sie sich nicht auf Leitern, Podeste usw. Sie könnten Ihr Gleichgewicht und die Kontrolle über das Gerät verlieren. Wichtige Hinweise

• Arbeiten Sie langsam, und halten Sie die Säge mit beiden Händen fest. Achten Sie auf sichere Stand- position und Gleichgewicht.

• Achten Sie auf zurückschnellende Baumteile. Sei- en Sie beim Schneiden kleiner Baumteile extrem vorsichtig. Biegsames Material kann sich in der Sägekette verfangen und Ihnen entgegenschnel- len oder Sie aus dem Gleichgewicht bringen.

• Achten Sie auf zurückschnellende Baumteile. Dies gilt besonders für gebogene oder belastete Äste. Vermeiden Sie, mit dem Ast oder der Säge in Be- rührung zu kommen, wenn die Spannung des Hol- zes nachgibt.

• Halten Sie Ihren Arbeitsbereich frei. Räumen Sie den Weg von Ästen frei, um nicht darüber zu stol- pern. Entasten (Abb. J)

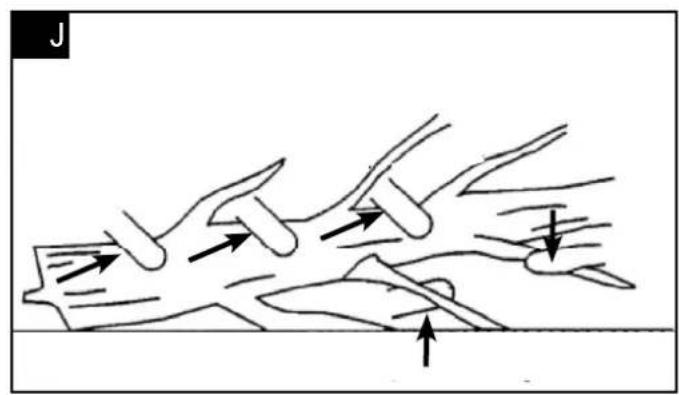

• Entasten bedeutet das Abtrennen der Äste vom gefällten Baum.

• Lassen Sie die größeren Äste unter dem gefällten Baum liegen, und verwenden Sie sie als Stütze, während Sie weiterarbeiten.www.scheppach.com

Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

• Befestigen Sie vor jedem Transport und jeder La- gerung den Kettenschutz.

• Lagern Sie das Gerät an einem trockenen Platz außerhalb der Reichweite von Kindern.

• Wenn das Gerät nicht verwendet wird, lagern Sie es so, dass es nicht durch unberechtigte Person gestartet werden kann. Warnung! Lagern Sie das Gerät nicht ungeschützt draußen oder in feuchter Umgebung.

14. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden. Der kun- denseitige Netzanschluss sowie die verwendete Ver- längerungsleitung müssen diesen Vorschriften ent- sprechen.

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbe- dingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Produkt kann bei ungünstigen Netzverhältnis- sen zu vorübergehenden Spannungsschwankun- gen führen.

• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz „Z” (Zmax. = 0,294 Ω) nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsun- ternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschied- lich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

• Tragen Sie das Gerät nur am vorderen Handgri󰀨. Die Führungsschiene zeigt dabei nach hinten, von Ihrem Körper abgewandt.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Ver- treter auszuführen, um Sicherheitsgefährdungen zu vermeiden. Warnhinweis! Vor allen Arbeiten an der Kettensäge muss das Gerät vorher immer von der Stromversor- gung getrennt werden!

• Die Lüftungsschlitze am Motorgehäuse immer sau- ber und frei halten. Nur die in dieser Bedienungs- anleitung beschriebenen Wartungsarbeiten dürfen selbst ausgeführt werden. Alle anderen Wartungs- aufgaben müssen von unserem Kundendienst durchgeführt werden.

• Die Säge darf in keiner Weise abgeändert werden, weil dann die Sicherheit des Geräts nicht mehr ge- geben ist.

• Wenn die Kettensäge trotz sorgfältiger Pege und Wartung doch einmal nicht richtig funktioniert, las- sen Sie diese bitte von einem Fachbetrieb reparie- ren. Kettenschmieröl nachfüllen Die Verschlusskappe des Öltanks (14) vor dem Ö󰀨- nen reinigen, damit keine Verschmutzungen in den Tank gelangen können. Beim Arbeiten mit der Säge den Inhalt des Öltanks an der Ölstandsanzeige (15) kontrollieren. Die Verschlusskappe (14) danach wie- der gut verschließen, und eventuell übergelaufenes Öl abwischen. Sägekette schärfen Ihre Sägekette wird beim Fachhandel schnell und fachgerecht nachgeschli󰀨en. Sie erhalten beim Fach- handel auch Vorrichtungen zum Kettenschärfen, mit denen Sie Ihre Sägekette selbst schärfen können. Beachten Sie bitte die entsprechende Bedienungs- anleitung. Pegen Sie Ihre Gerätschaft mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hin- weise für den Werkzeugwechsel. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Sägekette, Führungsschiene, Kette- nöl, Kohlebürsten, Krallenanschlag

• nicht zwingend im Lieferumfang enthalten!www.scheppach.com

Hinweise zum Elektro- und Elektronikgerätege- setz (ElektroG) Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsor- gung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme ver- pichtet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haus- halt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kun- denservice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richt- linie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichen- de Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschluss- leitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230-240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen, über 25 Länge mindestens 2,5 Quadrat- millimeter. Anschlussart Y Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter aus- zuführen, um Sicherheitsgefährdungen zu vermeiden. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typschildes

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.www.scheppach.com

Störung Mögliche Ursache Abhilfe Motor läuft nicht Kein Strom Steckdose, Kabel und Stecker der Stromversorgung prüfen Kabel beschädigt: Muss von einem Fachbetrieb repariert werden. Behelfsmäßige Reparatur (Isolierband usw.) ist streng verboten Schalter beschädigt: Muss von einem Fachbetrieb repariert werden Kettenbremse Siehe Abschnitt „Kettenbremse“ und „Kettenbremse freistellen“ Kohlebürsten abgenutzt Kohlebürsten von einem Fachbetrieb wechseln lassen Kette bewegt sich nicht Kettenbremse Kettenbremse prüfen, und bei Bedarf freistellen Unzureichende Schneidleistung Kette stumpf Kettenspannung Kette liegt nicht richtig in der Führung Kette schärfen Kette richtig spannen Kette richtig anbringen Sägen schwierig Kette springt vom Schwert Kettenspannung Kette richtig spannen Sägekette läuft heiß Kettenschmierung Ölstand prüfen, und ggf. Öl nachfüllen Schmierung der Kette prüfen Kraftsto󰀨e und Öle

• Vor der Entsorgung des Geräts müssen der Kraft- sto󰀨tank und der Motorölbehälter geleert werden!

• Kraftsto󰀨 und Motoröl gehören nicht in den Haus- müll oder Abuss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Leere Öl- und Kraftsto󰀨behälter müssen umwelt- gerecht entsorgt werden.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

8. Achterste handbescherming

6. Technische gegevens

17. Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel and standards for the following article

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity AB uygunluk beyanı
