MANUAL DE USUARIO CSE2600 SCHEPPACH

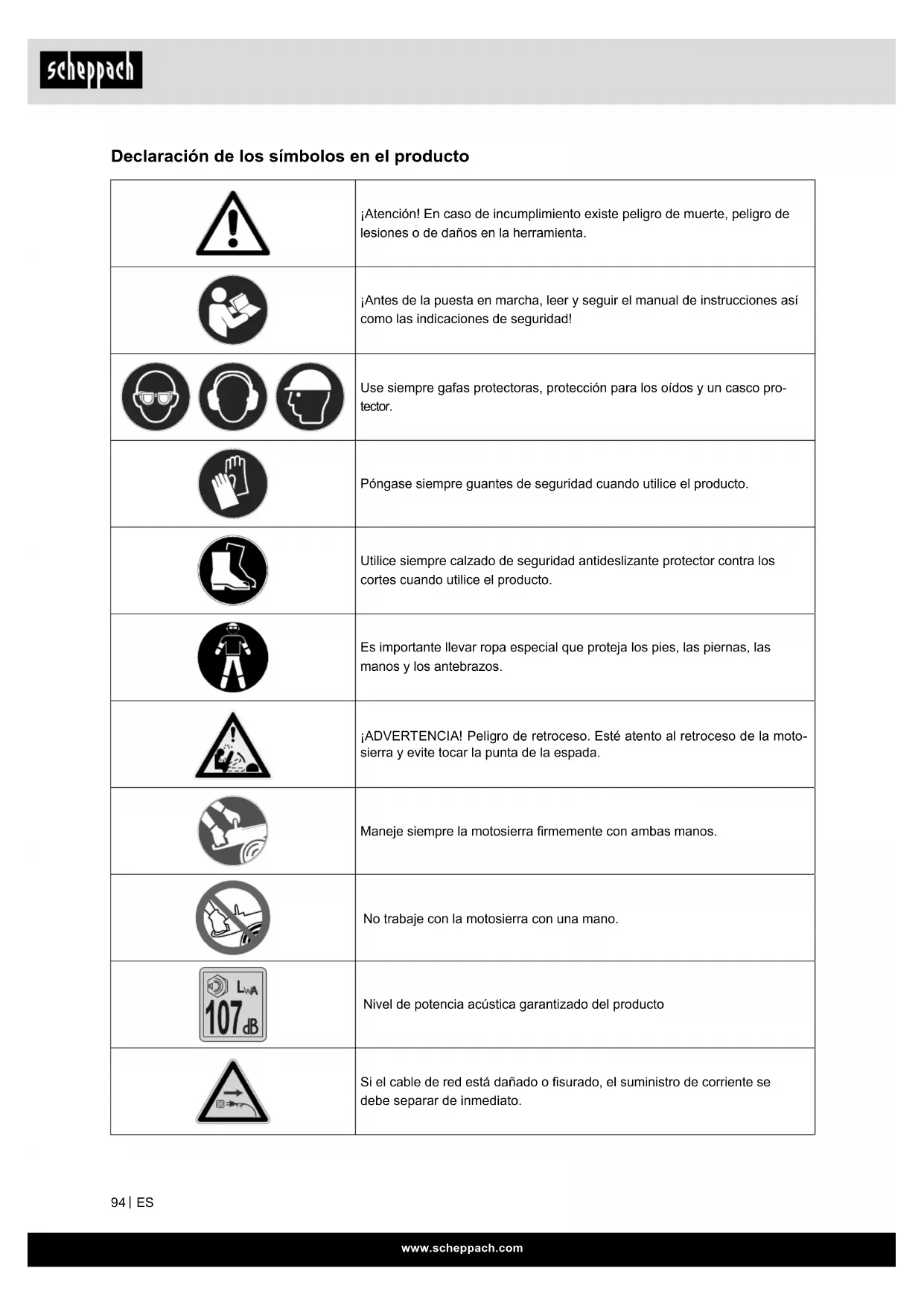

Declaración de los símbolos en el producto
 | ¡Atención! En caso de incumplimiento existe peligro de muerte, peligro de lesiones o de daños en la herramienta. |
 | ¡Antes de la puesta en marcha, leer y seguir el manual de instrucciones así como las indicaciones de seguridad! |
 |  | Use siempre gafas protectoras, protección para los oídos y un casco protector. |
 | Póngase siempre guantes de seguridad cuando utilice el producto. |
 | Utilice siempre calzado de seguridad antideslizante protector contra los cortes cuando utilice el producto. |
 | Es importante llevar ropa especial que proteja los pies, las piernas, las manos y los antebrazos. |
 | ¡ADVERTENCIA! Peligro de retroceso. Esté atento al retroceso de la motosierra y evite tocar la punta de la espada. |
 | Maneje siempre la motosierra firmemente con ambas manos. |
 | No trabaje con la motosierra con una mano. |
 | Nivel de potencia acústica garantizado del producto |
 | Si el cable de red está dañado o fisurado, el suministro de corriente se debe separar de inmediato. |
 | No use el producto si llueve o hay mucha humedad. |
 | Clase de protección II (aislamiento doble) |
 | Interruptor de conexión/desconexión |
 | Sentido de marcha |
 | Tensión de la cadena |
 | Dirección de montaje de la cadena de sierra |
 | Freno de la cadena ON/OFF |
 | Abertura de llenado para el aceite de la cadena |
 | Peso |
 | Longitud del espadín de la motosierra |
 | El producto cumple con las normativas europeas vigentes. |
 | El producto cumple con las normativas serbias vigentes. |
| PELIGRO | En este manual de instrucciones, hemos colocado este signo en los lugares que afectan a su seguridad. |
| ADVERTENCIA | Palabra de advertencia para indicar una situación potencialmente peligrosa que, de no evitarse, podría provocar la muerte o lesiones graves. |
| PRECAUCIÓN | Palabra de advertencia para indicar una situación potencialmente peligrosa que, de no evitarse, podría provocar lesiones leves o moderadas. |
| ATENCIÓN | Palabra de advertencia para indicar una situación potencialmente peligrosa que, de no evitarse, podría provocar daños materiales al producto o a la propiedad. |
| NOTA | Palabra de advertencia para indicar una situación potencialmente peligrosa que, de no evitarse, podría provocar daños materiales al producto o a la propiedad. |
¡ATENCIÓN!
¡Antes de poner el equipo en funcionamiento por primera vez, lea por completo estas instrucciones de uso y cumpla obligatoriamente las normas de seguridad!
Se recomienda asistir a un curso de seguridad profesional del tipo “Cursillo de manejo de motosierras con certificado de asistencia” con el nivel de formación requerido en el país acerca del uso y mantenimiento de la motosierra, así como realizar un cursillo de primeros auxilios. Si no la va a utilizar durante mucho tiempo y para practicar, realice siempre cortes sencillos en madera apoyada de forma segura antes de empezar a familiarizarse con la motosierra.
¡Guarde cuidadosamente las instrucciones de uso!
Nota:
Tenga en cuenta que algunas normativas nacionales, como por ejemplo en materia de protección laboral y del medio ambiente, pueden limitar el uso de la motosierra.
Índice de contenidos: Página:
- Introducción....98
- Descripción del aparato (fig. 1 - 4)....98
- Volumen de entrega 98
- Uso previsto....98
- Instrucciones de seguridad....99
- Características técnicas.... 102
- Desembalaje 103
- Estructura y manejo 103
- Puesta en marcha 104
- Indicaciones de trabajo 104
- Transporte 108
- Mantenimiento.... 108
- Almacenamiento.... 109
- Conexión eléctrica.... 109
- Eliminación y reciclaje.... 109
- Solución de averías.... 110
- Declaración de conformidad 431
1. Introducción
Fabricante:
Scheppach GmbH
Le deseamos mucho éxito y satisfacción al trabajar con su nuevo equipo scheppach.
Nota:
Conforme a la ley de responsabilidad de productos, el fabricante de este equipo no se responsabiliza de los daños causados por yen el mismo, en los casos siguientes:
- trato indebido.
- no observación de las instrucciones de uso.
- reparaciones realizadas por personas no autorizadas.
- instalación y recambio de „piezas de repuesto no originales de scheppach“.
- empleo para fines inadecuados.
- Fallos del sistema eléctrico debido a la falta de conformidad con las especificaciones eléctricas y las regulaciones VDE 0100, DIN 57113 / VDE 0113
Recomendaciones:
Lea el texto completo del manual de instrucciones antes del montaje y puesta en funcionamiento del dispositivo.
Estas instrucciones de uso están pensadas para que le resulte más fácil familiarizarse con el dispositivo y utilizar sus posibilidades de uso.
Las instrucciones de uso contienen notas importantes sobre cómo trabajar de manera segura, adecuada y económica con su máquina y cómo evitar peligros, ahorrar en costes de reparaciones, reducir el tiempo de inactividad y aumentar la fiabilidad y vida útil de la máquina. Además de las normas de seguridad contenidas en este escrito usted debe, en todo caso, cumplir con la normative aplicable de su país con respecto al manejo de esta máquina.
Ponga las instrucciones de uso en una funda de plastic transparente para protegerlas de la suciedad y la humedad y guárdelas cerca de la máquina. Cada operario debe leer y observar las instrucciones antes de empezar el trabajo. Solo las personas que han recibido formación sobre el uso de la máquina y se les ha informado sobre los peligros y riesgos relacionados con ella pueden usarla. Debe cumplirse la edad mínima requerida.
Además de las normas de seguridad contenidas en el presente manual de instrucciones y las normativas especiales de su país, deben observarse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de trabajo con madera.
Declinamos cualquier responsabilidad de posibles accidentes o daños que puedan producirse por no obedecer las presentes instrucciones y advertencias de seguridad.
2. Descripción del aparato (fig. 1 - 4)
- Asa trasera
- Asa delantera
- Cadena de sierra
- Contratuerca/sistema SDS
- Cubierta de la rueda de la cadena
- Espada (carril guía)
- Protector de manos trasero
- Cable de conexión a la red
- Tope de garras
- Bloqueo de conexión
- Descarga de tracción
- Interruptor de encendido/apagado
- Tapa de cierre del depósito de aceite
- Indicador del nivel de aceite
- Piñón
- Pernos de guía
-
Indicación de funcionamiento
-
Protector de manos delantero / freno de la cadena
3. Volumen de entrega
- Motosierra eléctrica
- Instrucciones de uso
- Cadena
- Espada (guía de cadena)
- Cubierta protectora para espada
4. Uso previsto
La motosierra únicamente puede utilizarse para serrar madera al aire libre. La motosierra no debe utilizarse para otros fines.
No haga con la motosierra ningún trabajo para el que no sea adecuada. Ejemplo: No utilice la motosierra para serrar metal, plástico, mampostería o material de construcción que no sea de madera.
El producto solo debe utilizarse para el uso previsto. Se considerará inapropiado cualquier uso que vaya más allá. Los daños o lesiones de cualquier tipo producidos a consecuencia de lo anterior serán responsabilidad del usuario/operario, no del fabricante.
El cumplimiento de las indicaciones de seguridad también forma parte del uso conforme al previsto, al igual que el manual de montaje y las instrucciones de funcionamiento en el manual de instrucciones.
Las personas que se ocupen del manejo y uso del producto, deben estar familiarizadas con el mismo e informados sobre los posibles peligros.
Asimismo, también deben cumplirse de manera estricta las normas vigentes en prevención de accidentes. También deben cumplirse las normas generales en materia de sanidad laboral y de técnicas de seguridad. Si el usuario hiciera modificaciones en el producto, el fabricante no se responsabilizará de ningún daño que ello pueda causar.
Recuerde que nuestros productos no están diseñados para usos comerciales, artesanales ni industriales. No concedemos ningún tipo de garantía si se utiliza el producto en empresas comerciales, artesanales o industriales, ni en actividades de características similares.
5. Instrucciones de seguridad
Indicaciones generales de seguridad para herramientas eléctricas
△ ADVERTENCIA Lea todas las indicaciones de seguridad e instrucciones, ilustraciones y datos técnicos que acompañan a esta herramienta eléctrica. Si no se respetan las siguientes instrucciones, puede producirse una descarga eléctrica, un incendio y/o lesiones graves.
Conserve todas las indicaciones de seguridad e instrucciones para futuros usos.
El término empleado en las indicaciones de seguridad "Herramienta eléctrica" se refiere tanto a las herramientas eléctricas conectadas a la red eléctrica (con línea de alimentación) como a las herramientas eléctricas que funcionan por batería (sin línea de alimentación).
1. Seguridad en el lugar de trabajo
a. Tenga su zona de trabajo ordenada y bien iluminada. Las zonas de trabajo desordenadas o mal iluminadas pueden causar accidentes.
b. Con la herramienta eléctrica, no trabaje en entornos en peligro de explosión en los que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden inflamar el polvo o los vapores.
c. Cuando use esta herramienta eléctrica, no permita que se acerquen niños ni otras personas. Al distraerse puede perder el control de la herramienta eléctrica.
2. Seguridad eléctrica
a. La clavija de conexión de la herramienta eléctrica debe ser compatible con la toma de enchufe. Bajo ningún concepto se debe modificar la clavija. No utilice adaptadores de conexión en las herramientas eléctricas con toma de tierra. Las clavijas compatibles y sin modificar reducen el riesgo de una descarga eléctrica.
b. Evite el contacto corporal con las superficies conectadas a tierra tales como tuberías, calentadores, estufas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está en contacto con la tierra.
c. Mantenga las herramientas eléctricas alejadas de la lluvia o la humedad. La entrada de agua en la herramienta eléctrica aumenta el riesgo de una descarga eléctrica.
d. No modifique la finalidad del cable de conexión para cargar, colgar la herramienta eléctrica o para desenchufar la clavija de la toma de enchufe. Aleje el cable de conexión de fuentes de calor, de aceite, de bordes afilados o de componentes móviles. Unos cables de conexión dañados o enredados aumentan el riesgo de una descarga eléctrica.
e. Si trabaja con una herramienta eléctrica al aire libre, emplee solo cables alargadores que también sean adecuados para zonas exteriores. El uso de un cable alargador adecuado para zonas exteriores reduce el riesgo de una descarga eléctrica.
f. Si no se puede evitar el funcionamiento de la herramienta eléctrica en un entorno húmedo, emplee un interruptor de corriente de defecto.
El uso de un interruptor de protección de corriente residual reduce el riesgo de una descarga eléctrica.
3. Seguridad de personas
a. Sea cuidadoso y preste atención a lo que hace, y realice con prudencia el trabajo con una herramienta eléctrica. No use ninguna herramienta eléctrica si está cansado o si está bajo el efecto de drogas, alcohol o medicamentos. Un descuido durante el uso de la herramienta eléctrica puede causar lesiones graves
b. Use equipo de protección individual y lleve siempre gafas de protección. La utilización de equipos de protección individual (tales como mascarilla antipolvo, calzado de seguridad antideslizante, casco protector o protección auditiva) adecuados al tipo de herramienta eléctrica y a su empleo reduce el riesgo de sufrir lesiones.
c. Evite una puesta en marcha accidental. Asegúrese de que la herramienta eléctrica se encuentre desconectada antes de cogerla o transportarla o conectarla a la alimentación de corriente y/o a la batería. Si transporta la herramienta eléctrica con el dedo puesto en el interruptor o conecta la herramienta eléctrica a la toma de corriente estando ésta en posición de encendido, puede causar un accidente.
d. Antes de encender la herramienta eléctrica, retire cualquier herramienta eléctrica o llave inglesa. Una herramienta o una llave puesta en una pieza giratoria de la herramienta eléctrica pueden causar lesiones.
e.Evite posturas forzadas. Procure una buena estabilidad y mantenga siempre el equilibrio. Así controlará mejor la herramienta eléctrica si surge una situación imprevista.
f. Use ropa adecuada. No use ropa holgada ni joyas. No acerque el cabello, la ropa ni los guantes a ninguna pieza móvil. La ropa holgada, las joyas y el cabello largo pueden engancharse en las piezas móviles.
g. Si pueden instalarse dispositivos de aspiración y recogida de polvo, estos deberán conectarse y emplearse de forma correcta. El uso de un aspirador de polvo puede reducir los riesgos derivados del polvo.
h. No se confíe ni ignore las reglas de seguridad de las herramientas eléctricas, ni siquiera en caso de estar familiarizado con la herramienta eléctrica por un uso frecuente de la misma. Un manejo poco atento puede causar lesiones de extrema gravedad en fracciones de segundo.
- Uso y tratamiento de la herramienta eléctrica
a. No sobrecargue la herramienta eléctrica. Trabaje con la herramienta eléctrica adecuada. Si usa la herramienta eléctrica adecuada, trabajará mejor y más seguro dentro del rango de potencia indicado.
b. No emplee una herramienta eléctrica con un interruptor defectuoso. Una herramienta eléctrica que ya no se pueda conectar o desconectar de nuevo, es peligrosa y se debe reparar.
c. Retire la clavija de conexión de la toma de enchufe y/o retire una batería extraíble antes de realizar ajustes en el aparato, cambiar piezas intercambiables de la herramienta o guardar la herramienta eléctrica. Esta medida de precaución evita el arranque involuntario de la herramienta eléctrica.
d. Mantenga las herramientas eléctricas que no utilice fuera del alcance de los niños. No deje utilizar la herramienta eléctrica a ninguna persona que no esté familiarizada con ella o que no haya leído estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por personas sin experiencia.
e. Cuide con esmero las herramientas eléctricas y los insertos intercambiables de la misma. Compruebe que las piezas móviles funcionan bien y no se atascan, que no hay piezas rotas ni dañadas, y que la herramienta eléctrica funciona correctamente. Si hay alguna pieza dañada, repárela antes de usar la herramienta eléctrica. Muchos accidentes se deben a herramientas eléctricas que no han recibido el debido mantenimiento.
f. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con bordes cortantes y afilados conservadas cuidadosamente se atascan menos y son más fáciles de conducir.
g. Use la herramienta eléctrica, la herramienta intercambiable, etc. conforme a estas instrucciones. Tenga en cuenta las condiciones de trabajo y los trabajos que se deben realizar. El uso de herramientas eléctricas para fines no previstos puede ser peligroso.
h. Mantenga las empuñaduras y sus superficies secas, limpias y libres de aceite y grasa. Unas empuñaduras y unas superficies de agarre resbaladizas no permiten realizar un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.
5. Servicio técnico
a. Encargue la reparación de su herramienta eléctrica solamente a personal técnico cualificado y únicamente con piezas de repuesto originales. Así se garantizará que la herramienta eléctrica siga siendo segura.
⚠️ ¡ADVERTENCIA! Esta herramienta eléctrica produce un campo electromagnético mientras funciona. Este campo puede perjudicar bajo circunstancias concretas implantes médicos activos o pasivos. Con el fin de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar la herramienta eléctrica.
Vibraciones
⚠ ADVERTENCIA! El fenómeno de Raynaud es una enfermedad de los vasos sanguíneos que produce espasmos en los capilares de los dedos de manos y pies. Entre los síntomas están: Entumecimiento, pérdida de sensibilidad, hormigueo, picor, dolor, pérdida de fuerza, cambio de color o estado de la piel. Las zonas afectadas dejan de recibir suficiente sangre y a causa de ello se ponen muy pálidas. El uso frecuente de herramientas que vibran puede causar daños nerviosos en las personas que no tienen un buen riego sanguíneo (p. ej., en las personas fumadoras o diabéticas). Si nota alguna dolencia extraordinaria, deje inmediatamente de trabajar y llame a un médico. Por ello se recomienda a los usuarios habituales y a largo plazo que observen de cerca el estado de sus manos y dedos. Para reducir los riesgos, tenga en cuenta las siguientes indicaciones:
- Mantenga el cuerpo caliente, sobre todo las manos, especialmente cuando hace frío.
- Haga pausas regularmente y, durante las pausas, mueva las manos para estimular la circulación.
- Limite el uso de herramientas de alta vibración al día y distribúyalo en varios días. Establezca un horario de trabajo que limite la exposición a las vibraciones.
- Procure que el aparato vibre lo menos posible, prestando mantenimiento regular al aparato y apretando las piezas que estén flojas. Sustituya inmediatamente los componentes desgastados.
- Cambie regularmente su posición de trabajo.
- Si se empleara o utilizara la máquina más a menudo, deberá ponerse en contacto con su proveedor técnico y, en caso pertinente, adquirir unos accesorios anti-vibraciones (asas).
Funciones de seguridad de la motosierra
- El protector de manos delantero protege la mano izquierda del usuario en caso de que esta pudiera resbalar y soltarse la empuñadura delantera estando la motosierra en marcha.
- El protector de manos trasero protege la mano derecha del contacto con una cadena de sierra desprendida o rota.
- El freno de la cadena es una función de seguridad que reduce el riesgo de lesiones por retrocesos al detenerse en milisegundos la marcha de la cadena de sierra. Este se activa desde el protector de manos delantero en caso de retroceso.
- El bloqueo de conexión impide que el motor acelere accidentalmente. La palanca de aceleración solo se puede empujar si está presionado el bloqueo de conexión.
- El tope de garras mantiene apoyada la motosierra en la madera durante el trabajo. No trabaje nunca sin un tope de garras, la motosierra puede desgarrar al usuario por delante. Utilice el tope de garras para cortar troncos de árboles o ramas gruesas. Emplear el tope de garras aumenta la seguridad en el trabajo, disminuye la carga personal al trabajar, y también las vibraciones. El tope de garras debe estar colocado siempre en el tronco mientras se utilice la motosierra. Presione el tope de garras contra el tronco del árbol por medio de la empuñadura trasera. Para serrar, presione la empuñadura delantera en dirección a la línea de corte. Puede ser necesario recolocar el tope de garras para seguir la guía de corte.
Indicaciones generales de seguridad para moto-sierras
a) Cuando la motosierra esté en marcha, mantenga todas las partes del cuerpo apartadas de la cadena de sierra. Antes de poner en marcha la motosierra, compruebe que la cadena de sierra no toque ningún objeto.
Al trabajar con una motosierra, un momento de descuido puede hacer que la cadena de sierra atrape la ropa o una parte del cuerpo.
b) Sujete siempre la motosierra con su mano derecha en el asa trasera y la izquierda, en el asa delantera. Sostener siempre la motosierra en el sentido inverso a la posición de trabajo aumenta el riesgo de lesiones y, por lo tanto, no debe utilizarse nunca.
c) Mantenga sujeta la motosierra únicamente por las superficies aisladas de las asas, ya que la cadena de sierra podría entrar en contacto con los cables ocultos o con el propio cable de conexión a la red. El contacto de la motosierra con un cable conductor de la electricidad podría transmitir tensión eléctrica a las partes metálicas del aparato, causando así una descarga eléctrica.
d) Lleve protección ocular. Se recomienda un equipo de protección adicional para los oídos, la cabeza, las manos, las piernas y los pies. La ropa protectora adecuada reduce el riesgo de lesiones por astillas que puedan saltar y de contacto accidental con la cadena de sierra.
e) No utilice la motosierra desde un árbol, una escalera, un tejado o una superficie inestable. Existe riesgo de lesiones graves si se utiliza de este modo.
f) Asegúrese siempre de estar siempre en posición firme y utilice la motosierra solo si está en un terreno firme, seguro y uniforme. Las superficies resbaladizas o inestables pueden dar lugar a la pérdida de equilibrio o de control sobre la motosierra.
g) Si va a cortar una rama que está tensa, tenga presente que rebotará. Si se libera la tensión en las fibras de madera, la rama tensa puede golpear al usuario y/o la motosierra se puede descontrolar.
h) Tenga especial cuidado cuando corte matas y árboles jóvenes. El material delgado puede enredarse en la cadena de sierra y restallar hacia usted o hacerle perder el equilibrio.
i) Tome la motosierra por el asa delantera en estado desconectado y mantenga la cadena de sierra lejos de su cuerpo. Para transportar o guardar la motosierra, ponga siempre la cubierta protectora. Si maneja la motosierra con cuidado, es menos probable que toque por descuido la cadena de sierra cuando está en marcha.
j) Siga las instrucciones de lubricación, ten-sado de la cadena y cambio de carril guía y cadena. Una cadena mal tensada o lubricada puede partirse o aumentar el riesgo de rebote.
k) Asierre únicamente madera. No haga con la motosierra ningún trabajo para el que no sea adecuada. Ejemplo: No utilice la motosierra para serrar metal, plástico, mampostería o material de construcción que no sea de made-ra. El uso de la motosierra para trabajos no previstos puede conducir a situaciones peligrosas.
I) No intente talar un árbol sin antes conocer bien los riesgos y saber cómo evitarlos. El usuario u otras personas pueden resultar gravemente heridos por la caída de un árbol.
Qué causa los rebotes y cómo evitarlos ¡Atención: rebote!
- La motosierra puede rebotar si la punta de la espada toca un objeto o si la madera se dobla y la cadena se atasca durante el corte.
- En algunos casos, el contacto de la punta del carril con un objeto puede hacer que la motosierra rebo-te inesperadamente hacia atrás y que la espada suba bruscamente hacia el usuario.
- Si la cadena de sierra se atasca en el borde superior del carril guía, este último puede rebotar bruscamente hacia el usuario.
- Cada una de estas reacciones puede hacerle perder el control de la sierra y causarle graves lesiones. Nunca confíe solamente en los dispositivos de seguridad instalados en la motosierra.
- Como usuario de una motosierra, debe tomar distintas medidas para poder trabajar sin causar accidentes ni lesiones.
Un rebote es el resultado de un uso incorrecto o deficiente de la herramienta eléctrica. Se puede evitar tomando medidas de precaución como las que se describen a continuación:
- Sujete la sierra con las dos manos rodeando sus asas con los pulgares y los dedos (fig. L). Ponga su cuerpo y sus brazos en una posición que le permita resistir las fuerzas de rebote.
- Si se toman las medidas adecuadas, el usuario será capaz de dominar las fuerzas de rebote. Nunca suelte la motosierra.
- No ponga el cuerpo en una posición anormal ni sierre por encima de la altura de sus hombros.
- Así evitará tocar involuntariamente un objeto con la punta de la espada y podrá controlar mejor la motosierra ante una situación inesperada.
- Use siempre las espadas y cadenas de recambio prescritas por el fabricante.
- Si usa carriles o cadenas de recambio inapropiadas, la cadena se puede partir y/o la sierra puede rebotar.
- Respete las instrucciones del fabricante sobre cómo afilar y mantener la cadena.
- Los limitadores de profundidad demasiado bajos hacen que la motosierra sea más proclive a rebotar.
Indicaciones adicionales de seguridad
- Si el cable de red del aparato está dañado, se debe reemplazar por medio de un cable de alimentación especial, disponible a través del fabricante o de su servicio de atención al cliente.
- Coloque el cable de conexión de tal forma que, durante el aserrado, no quede atrapado por ramas o similares.
- Utilice un interruptor de corriente residual con una corriente de disparo de 30 mA o menor.
-
Siga las indicaciones de mantenimiento, control y servicio técnico en las presentes instrucciones de uso.
-
Los dispositivos de protección y piezas dañados deben ser reparados o cambiados adecuadamente por nuestro centro de servicio técnico, a menos que se indique lo contrario en las instrucciones de servicio.
- Antes de trabajar con la motosierra eléctrica, familiarícese con todas las indicaciones relevantes al respecto. Practique el manejo de la sierra (corte a medida de troncos en un caballete para aserrar) y asesórese, por parte de un usuario experimentado o profesional, acerca del funcionamiento, los modos de utilización, las técnicas de aserrado y el equipo de protección personal.
6. Características técnicas
| Datos de corte de la motosierra eléctrica |
| Longitud de corte 44 cm |
| Longitud de la espada 45,5 cm |
| Capacidad del depósito de aceite de la cadena | 0,2 l |
| Aceite para cadenas de sierra | Aceite especial para cadenas de sierra |
| Paso de cadena 3/8" |
| Grosor de los eslabones impulsores mm | 1,27 mm |
| Tipo de cadena 3/8,050x62DL |
| Número de dientes de la rueda de la cadena de accionamiento | 7 x 9,525 |
| Paso de dientes de la rueda de la cadena de accionamiento | 3/8" |
| Freno de cadena sí |
| Tipo de espada AP18-62-507P |
| Accionamiento |
| Motor | 230-240 V ~ / 50 Hz |
| Potencia nominal del motor 2400 W |
| Velocidad de corte máx 15 m/s |
| Peso | 5,5 kg |
| Peso en sin cadena y espada | 4,3 kg |
¡Reservado el derecho a introducir modificaciones!
Información sobre la generación de ruidos determinada según las normas correspondientes:
| Presión acústica L_PA | 95,6 dB |
| Incertidumbre de medición K_PA | 3 dB |
| Potencia acústica L_WA | 104,5 dB |
| Incertidumbre de medición K_PA | 2,36 dB |
| Nivel de potencia acústica garantizado L_PA | 107 dB |
Utilice una protección auditiva.
| El efecto del ruido puede causar pérdida auditiva. |
| Vibración A_hv (asa delantera) 6,02 m/s | 2 |
| Vibración A_hv (asa trasera) 6,55 m/s | 2 |
| Incertidumbre de medición K_PA 1,5 m/s | 2 |
- El valor total de vibración indicado y el valor de emisión de ruidos indicado se han medido siguiendo un proceso de comprobación normalizado y pueden utilizarse para comparar una herramienta eléctrica con otra.
- El valor total de vibración indicado y el valor de emisión de ruidos indicado también se pueden emplear para realizar una evaluación preliminar de la carga.
Advertencia:
- El valor de emisión de vibraciones puede diferenciarse de la indicación durante el uso real de la herramienta eléctrica en función de la manera en la que se usa la herramienta eléctrica;
- Intente mantener lo más baja posible la carga por vibraciones. Para reducir la carga de vibraciones durante el empleo de la herramienta, se puede recurrir por ejemplo a guantes y limitar el tiempo de trabajo. Para ello, deben tenerse en cuenta todas las fracciones de los ciclos de funcionamiento (por ejemplo, tiempos en los que la herramienta eléctrica se encuentra desconectada, y tiempos en los que se encuentra conectada, pero funciona sin carga).
7. Desembalaje
- Abrir el embalaje y extraer cuidadosamente el aparato.
- Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).
- Comprobar que el volumen de entrega esté completo.
- Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
- Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía.
ATENCIÓN!
¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas!
8. Estructura y manejo
¡Aviso de advertencia!
¡Utilice siempre gafas de protección, protección para los oídos, guantes de protección y ropa de trabajo ajustada! Utilice la motosierra solo con cables de extensión aprobados (con recubrimiento de caucho), de la potencia especificada y con conexiones externas que se ajusten a la clavija de la sierra.
La motosierra está provista de un circuito de protección. Solo funciona cuando se accionan el bloqueo de conexión (11) y el interruptor de encendido/apagado (13) simultáneamente con una mano. Si la motosierra de cadena no está funcionando, el freno de cadena debe soltarse con el protector de manos delantero (3).
Montaje
Coloque los carriles guía y la cadena (fig. 1, 2 y 3)
AVISO DE ADVERTENCIA: Si la motosierra ya ha sido conectada a una fuente de alimentación: Desconecte previamente el aparato de la fuente de alimentación. Use siempre guantes de protección en todos los trabajos con/en la sierra.
Nota importante: El protector de manos delantero (3) debe estar siempre en la posición superior (en vertical) (fig. 5).
El carril guía y la cadena de sierra se entregan por separado, es decir, desmontados. Durante el montaje, afloje primero la contratuerca/sistema SDS (5) y, a continuación, retire la cubierta de la rueda de la cadena (6). El perno de guía (17) se debe encontrar en el centro de la guía.
Si es necesario, ajuste la tensión de la cadena con la contratuerca/sistema SDS (5) (fig. 3).
¡AVISO DE ADVERTENCIA! ¡Con el fin de evitar lesiones causadas por los bordes afilados, se deben siempre utilizar guantes de protección al montar, ten-sar y comprobar la cadena!
¡Antes de instalar el carril guía con la cadena de sierra, compruebe la dirección de corte de los dientes! La dirección de desplazamiento se indica mediante una flecha en la cubierta de la rueda de la cadena (6). Para ajustar la dirección de corte, puede que sea necesario girar la cadena de sierra (4).
Sujete el carril guía (7) verticalmente con la punta hacia arriba, y coloque la cadena de sierra (4), empezando por la punta del carril guía. A continuación, se instala el carril guía con la cadena de sierra como sigue:
- Coloque el carril guía con la cadena de sierra en el piñón (16) el perno de guía (17).
- Coloque la cadena de sierra alrededor del piñón (16) y compruebe que se posicione correctamente (véase fig. 3).
- Coloque la cubierta de la rueda de la cadena (6) en la parte superior y asegúrela con la contratuerca (5). Ahora se debe tensar correctamente la cadena de sierra.
Tensado de la cadena de sierra
¡AVISO DE ADVERTENCIA!
¡Desconecte siempre primero el aparato de la alimentación de corriente para todos los trabajos en la motosierra!
¡Use siempre guantes de protección en todos los trabajos!
- ¡La cadena de sierra (4) debe colocarse obligatoriamente en el carril guía (7)!
- Gire la contratuerca/sistema SDS (5) en el sentido de las agujas del reloj (fig. 3) hasta que la cadena de sierra quede debidamente tensada.
- No debe tensar demasiado la cadena. En condiciones de clima frío debe ser posible elevar la cadena aprox. 5 mm en el centro del carril guía.
- En un clima más cálido, la cadena se dilata y se afloja. En ese caso existe riesgo de que la cadena se salga del carril guía.
- Por lo tanto, debe volver a tensarse cuando corresponda.
- Si se ha tensado una cadena de sierra estando caliente, esta última debe aflojarse de nuevo al final del trabajo. De lo contrario, la tensión de la cadena sería excesiva durante el enfriamiento y la contracción asociada.
- Una cadena de sierra nueva debe ponerse en marcha durante aprox. 5 minutos. En este punto es especialmente importante la lubricación de la cadena. Después del rodaje inicial, se debe comprobar la tensión de la cadena y, si es necesario, ajustarla.
9. Puesta en marcha
⚠️ ¡Atención!
¡Antes de la puesta en marcha, es imprescindible montar por completo el aparato!
El voltaje y el tipo de corriente de la fuente de alimentación deben corresponderse con las especificaciones de la placa de características.
Antes de que comience el trabajo, siempre se debe comprobar el funcionamiento correcto y seguro de la motosierra.
Compruebe también que la cadena esté bien lubricada y que el nivel de aceite sea suficientemente alto (véase figura 4). Si el nivel de aceite se encuentra a aprox. 5 mm por encima de la marca inferior, el aceite debe rellenarse. Cuando el nivel de aceite sea alto, puede comenzar a trabajar.
- Encienda la motosierra y sosténgala sobre el suelo. La motosierra no debe tocar el suelo. Por razones de seguridad debe mantenerse una distancia mínima de 20 cm. Si descubre un rastro creciente de aceite, significa que el sistema de lubricación para la cadena funciona correctamente. Si no puede detectar señales de aceite, primero limpie la salida de aceite (fig. 2, C) y el tubo de aceite. En caso necesario, recurra a una empresa especializada. (Lea detenidamente las instrucciones correspondientes en la sección "Lubricante de la cadena").
- Si es necesario, compruebe la tensión de la cadena y la holgura (véase sección „Tensado de la cadena de sierra“).
- Compruebe el buen funcionamiento del freno de cadena (véase también el apartado „Soltar freno de cadena“).
Conexión
- Suelte el freno de cadena (3), pulse el bloqueo de conexión (11) y accione el interruptor de encendi-do/apagado (13).
- Coloque en la madera la garra inferior del tope del paragolpes (fig., 2 J). Levante la motosierra por el asidero trasero (1) y comience a serrar la madera. Mueva la motosierra ligeramente hacia atrás y, a continuación, ajuste el tope de la garra ligeramente más bajo.
- Tenga cuidado con la madera partida porque se pueden arrancar trozos de madera.
¡Atención!
Tras el encendido, la motosierra funciona de inmediato a máxima velocidad.
Desconexión
- Para desconectar el aparato, se debe soltar el interruptor de encendido/apagado (13) en el asidero trasero.
- Cuando se apaga con el interruptor de encendido/apagado, la motosierra se detiene en 1 segundo, con una chispa fuerte. Esto es, completamente normal y no afecta al correcto funcionamiento de la sierra de motosierra.
- Tras el trabajo con la motosierra: Limpie siempre la cadena de sierra y la espada, y vuelva a colocar la protección de cadena.
- Cuando se activa el freno de cadena, la motosierra se desactiva inmediatamente
Explicación de la indicación de funcionamiento (18) (fig. 2):
LED verde:
El LED verde se ilumina cuando el aparato está funcionando.
10. Indicaciones de trabajo
Transporte de la motosierra
Antes de transportar motosierra, retire siempre el cable de red de la toma de enchufe, y coloque la protección de cadena sobre el carril y la cadena. Si se realizan varios cortes con la motosierra, esta última se debe mantener apagada entre los cortes.
Cable alargador
Solo se pueden utilizar cables de extensión diseñados para el uso en exteriores. El calibre del cable (longitud máxima del cable alargador: 75 m) debe ser de, al menos, 2,5 mm². Por seguridad, cable alargador debe terminar en un bucle, que debe pasar por la carcasa a través de la descarga de tracción.
Los alargadores con una longitud de más de 30 m tienen un efecto perjudicial sobre la potencia de la motosierra.
Lubricación de la cadena
Para proteger contra el desgaste excesivo, la cadena de sierra y el carril guía deben lubricarse uniformemente durante el funcionamiento. La lubricación es automática. Nunca trabaje sin lubricación de cadena. Si la cadena se seca, en poco tiempo el dispositivo de corte quedará gravemente dañado.
Por lo tanto, compruebe la lubricación de la cadena y el nivel de aceite antes de cada inicio de trabajo (fig. 4).
No ponga la sierra en marcha cuando el nivel de aceite esté por debajo de la marca „Min.“.
- Min.: Si el nivel de aceite en el indicador (15) se encuentra a solo aprox. 5 mm por encima de la marca inferior, el aceite debe rellenarse.
- Max.: Rellene con aceite hasta que se alcance el nivel máximo en la pantalla (15).
Lubricante de la cadena
La durabilidad de la cadena de sierra y del carril guía está determinada en gran medida por la calidad del lubricante utilizado. ¡No utilice aceite usado! Utilice solo lubricante ecológico. El lubricante de la cadena solo puede almacenarse en contenedores que cumplan con las normativas vigentes.
Espada
La espada (7) está particularmente sometida a un gran esfuerzo en la punta (nariz) y en la parte inferior. Para evitar un desgaste unilateral, gire el carril guía mientras afila la cadena.
Piñón
El piñón (16) está sometido a esfuerzos particularmente elevados. Si encuentra marcas de desgaste profundo en los dientes, debe reemplazar el piñón. Un piñón desgastado acorta la durabilidad de la cadena. El cambio de piñón deberá ser efectuado por una tienda o una empresa especializada.
Protección de la cadena
La protección de la cadena debe colocarse inmediatamente tras finalizar el trabajo y para el transporte por encima de la cadena y el carril guía.
Freno de cadena
Cuando la sierra rebota, el freno de cadena (3) sale disparado por encima del protector de manos delantero (3). Presione el protector de manos delantero (3) hacia adelante con el dorso de la mano. Como resultado, la motosierra o el motor se detienen por acción del freno de cadena en 0,15 s. (fig. 5, H).
Liberación del freno de cadena (fig. 5)
Con el fin de volver a poner la sierra en funcionamiento, se debe soltar el bloqueo de la cadena de sierra. Para ello, apague primero la motosierra.
A continuación, pliegue el protector de mano delantero (3) de nuevo en su posición inicial hasta que encaje en su lugar (fig. 5, I). Esto significa que el freno de cadena vuelve a ser completamente funcional.
Protección de la motosierra
La motosierra no debe utilizarse en condiciones de lluvia o humedad.
AVISO DE ADVERTENCIA: Si el cable alargador está dañado, retire inmediatamente la clavija de la toma de corriente. No debe trabajar con un cable dañado.
- Compruebe si la motosierra está dañada. Antes de volver a utilizar el aparato, compruebe cuidadosamente el funcionamiento óptimo y según lo previsto de los dispositivos de protección o si existen piezas que puedan estar ligeramente dañadas.
- Compruebe el correcto funcionamiento de las piezas móviles.
- Todas las piezas deben montarse correctamente y cumplir todos los requisitos para garantizar el funcionamiento óptimo de la motosierra.
- Los dispositivos y piezas de seguridad dañados deben ser reparados o reemplazados apropiadamente por una empresa especializada, a menos que se indique lo contrario en este manual.
Indicaciones para el uso práctico
Rebote
Evite accidentes con la sierra, no serrando con la punta del carril guía ya que repentinamente la sierra puede salir disparada o rebotar.
Cuando trabaje con la sierra use siempre el equipo de protección completo y la ropa de trabajo ajustada. Un rebote es un movimiento hacia arriba y/o hacia atrás del carril guía que puede ocurrir cuando la cadena de sierra golpea un obstáculo (objeto) con la punta de la espada.
Sujete siempre su pieza de trabajo. Utilice dispositivos de sujeción para fijar la pieza de trabajo. Esto facilita el manejo seguro de la motosierra con ambas manos. Un rebote provoca un comportamiento inontrollable de la sierra. Este riesgo existe particularmente con una cadena de sierra suelta o roma. Una cadena insuficientemente afilada aumenta el riesgo de rebote. Nunca sierre por encima de la altura del hombro.
Consejos para el uso práctico de la sierra Indicaciones importantes
- Utilice el equipo exclusivamente para serrar made-ra. No trabaje metal, plástico, mampostería o material de construcción que no sea de madera.
- Si la sierra toca un cuerpo extraño, apague el motor. Revise la sierra y, si es necesario, repárela.
- Proteja la cadena de la suciedad y la arena. Incluso pequeñas cantidades de suciedad pueden degradar la cadena rápidamente y aumentar el riesgo de rebote.
- Antes de emprender tareas más difíciles, empiece serrando troncos de árbol pequeños para ejercitarse y comprobar qué sensación le produce usar el aparato.
- Para empezar a serrar, presione la carcasa de la motosierra contra el tronco del árbol.
- Deje que la sierra trabaje por usted. Presione solo una ligeramente hacia abajo.
- Para no perder el control del aparato cuando la cadena salga de la madera, no deberá ejercer presión sobre la sierra contra el extremo del corte.
Precaución:
Preste atención a las ramas rotas o muertas que puedan caer mientras esté serrando y causar lesiones graves. No sierre cerca de edificios o cables eléctricos si no sabe en qué dirección caerá el árbol talado. No trabaje de noche, ya que verá mal, y tampoco con lluvia, nieve o tormenta, ya que no podrá prever la dirección de caída del árbol.
- Planifique de antemano el trabajo con su motosierra.
- La zona de trabajo alrededor del árbol debe estar despejada para que usted tenga una posición segura.
- El operador de la máquina debe situarse siempre en el nivel más alto de la zona de trabajo, ya que, después de caer, el árbol probablemente rodará o resbalará hacia abajo.
- Preste atención a las ramas rotas o muertas que puedan caer mientras esté serrando y causar lesiones graves.
La dirección de caída de un árbol depende de los siguientes factores:
- Dirección y velocidad del viento
- Inclinación del árbol. La inclinación no siempre se puede apreciar cuando el terreno es irregular o empinado. Determine la inclinación del árbol con una plomada o un nivel de burbuja.
- Crecimiento de ramas (y por tanto, peso) solo por un lado
- Árboles u obstáculos situados alrededor
Si dos o más personas cortan y talan al mismo tiempo, la distancia entre las personas a que cortan y talan debe ser de, al menos, el doble de la altura del árbol a talar. En el caso de los árboles, se debe tener cuidado de que ninguna otra persona se exponga a algún peligro, no se golpeen las líneas de suministro ni se ocasione daños a la propiedad. Si un árbol entra en contacto con una línea de suministro, se debe avisar a la compañía de suministro inmediatamente.
Compruebe si el árbol tiene partes rotas y podridas. Si el tronco está podrido, puede romperse de repente y caer sobre usted. Asegúrese de que hay suficiente espacio para que el árbol caiga. Guarde una distancia de 2 ½ veces la longitud del árbol con respecto a la persona más cercana o a otros objetos. El ruido del motor puede hacer que no se oigan las voces de advertencia.
Deje el punto de aserrado limpio de suciedad, piedras, corteza desprendida, clavos, grapas y alambre.
Mantenga despejada una ruta de escape (fig. A)
Antes comenzar a serrar, se debe planificar una vía de evacuación y, si es necesario, despejarla. La vía de evacuación se debe conducir diagonalmente hacia atrás desde la línea de caída esperada (fig. A).
Posición 1: ruta de escape
Posición 2: dirección de caída del árbol
Para talar árboles grandes se usa el método de cor-te direccional. Este método consiste en recortar del árbol una cuña según la dirección de caída deseada. Cuando se realiza el corte de tala por el otro lado del árbol, este cae en la dirección de la cuña.
INDICACIÓN: Si el árbol tiene raíces de apoyo grandes, debe quitarlas antes de recortar la cuña. Si utiliza la motosierra para quitar las raíces de apoyo, la cadena no debe tocar el suelo o, de lo contrario, se embotará.
Corte direccional y tala del árbol (fig. B - C)
- Para realizar el corte direccional, sierre primero el corte superior (Pos. 1) de la cuña (Pos. 2). Sierre 1/3 del árbol. A continuación, sierre el corte inferior (Pos. 3) de la cuña (Pos. 2). Quite la cuña recortada.
- A continuación, en el lado opuesto del árbol, puede realizar el corte de tala (Pos. 4). Para efectuarlo, corte aprox. 5 cm por encima del centro de la cuña. Así dejará, entre el corte de tala (Pos. 4) y la cuña (Pos. 2), madera suficiente que funcionará de bisagra al talar. Esta bisagra sirve para dirigir la caída del árbol en la dirección correcta.
INDICACIÓN:
Antes de terminar el corte de tala, ensanche el corte, si hace falta, por medio de cuñas para controlar la dirección de caída. Use solamente cuñas de madera o plástico. Las cuñas de acero o hierro pueden causar un rebote y daños en el equipo.
Preste atención a los signos de que el árbol está empezando a caer, por ejemplo a los crujidos, a la apertura del corte de tala o a movimientos en las ramas superiores.
- Cuando el árbol empiece a caer, pare la motosierra, pósela y aléjese inmediatamente siguiendo su ruta de escape.
- Para evitar lesiones, no corte con su motosierra árboles que ya han sido parcialmente talados. Preste especial atención a los árboles parcialmente talados que no estén apoyados. Si un árbol no cae del todo, pare la motosierra y ayúdelo a caer con un torno de cable, un polipasto o un tractor.
Serrado de un árbol talado (tronzado del tronco)
El término "tronzado del tronco" designa el proceso de fragmentar un árbol talado y hacer trozas con la longitud deseada.
PRECAUCIÓN: No se coloque sobre el tronco que esté talando en ese momento. El tronco puede rodar y usted puede perder el equilibrio y el control del equipo. Nunca sierre sobre un suelo empinado.
Indicaciones importantes
- Sierre siempre un solo tronco o una sola rama.
- Tenga cuidado cuando corte madera astillada. Pueden alcanzarle trocitos de madera afilados.
- Para cortar troncos o ramas pequeños, use un caballete. Cuando corte un tronco, este no debe estar sujeto por otra persona. Tampoco sujete el tronco con una pierna ni con un pie.
- No use la motosierra para cortar en puntos donde los troncos, las raíces y otras partes del árbol estén entrelazados. Arrastre los troncos hasta un lugar despejado llevando primero los troncos desnudos.
Diferentes cortes para el tronzado del tronco (fig. D)
Precaución: Si la motosierra se atasca en un tronco, no la saque violentamente. Puede perder el control del equipo y sufrir lesiones graves y/o dañar la motosierra. Pare la motosierra y meta una cuña de plástico o madera en el corte hasta que pueda sacar la sierra fácilmente. Vuelva a poner la motosierra en marcha y reanude el corte con cuidado. Nunca ponga la motosierra en marcha si está atascada en un tronco.
Corte superior (fig. E, pos. 1)
Para realizar el corte superior, coloque la motosierra sobre la cara superior del tronco y empújela contra él. Para realizar el corte superior, ejerza tan solo una ligera presión hacia abajo.
Corte inferior (fig. E, pos. 2)
Para realizar el corte inferior, coloque la motosierra sobre la cara inferior del tronco y empújela contra él. Para realizar el corte inferior, ejerza tan solo una ligera tracción hacia arriba. Sujete bien la motosierra para poder controlarla. La motosierra empujará hacia atrás (es decir, hacia usted).
Precaución: Para hacer un corte inferior, nunca sujete la motosierra al revés. En esta posición no tendrá el control del equipo. Haga siempre el primer corte en el lado de compresión del tronco. El lado de compresión de un tronco es aquel en el que se concentra la presión del peso del tronco.
Tronzado del tronco sin soportes (fig. F)
- Si toda la longitud del tronco del árbol está distribuida de manera uniforme, el aserrado se realizará desde arriba (pos. 1).
- Tenga cuidado de no cortar el suelo.
Tronzado del tronco apoyado en un extremo (fig. G)
- Cuando el tronco del árbol se apoya en un extremo, realice el aserrado del primer corte (pos. 1) desde la parte inferior (1/3 del diámetro del tronco) para evitar que se astille
- El segundo corte se inicia desde arriba (2/3 del diámetro), a la altura del primer corte para evitar el aprisionamiento.
Tronzado del tronco apoyado en ambos lados (fig. H)
- Cuando el tronco de árbol se apoya en ambos extremos, realice el aserrado del primer corte (pos. 1) desde la parte superior (1/3 del diámetro del tronco) para evitar que se astille.
- El segundo corte se inicia desde abajo (2/3 del diámetro) a la altura del primer corte para evitar el aprisionamiento.
Desrame y poda
Precaución: Tenga siempre presente la posibilidad de un rebote y tome medidas para evitarla. Cuando esté desramando o podando ramas y la cadena esté en marcha, nunca deje que la punta de la espada toque otras ramas u objetos. Ese contacto puede causar lesiones graves.
Precaución: Para desramar o podar, nunca se suba al árbol. No se coloque sobre escalerillas, plataformas, etc. Podría perder el equilibrio y el control del equipo.
Indicaciones importantes
- Trabaje lentamente y sujete la motosierra con ambas manos. Sitúese en una posición segura que le permita mantener el equilibrio.
- Preste atención a las partes del árbol que puedan rebotar. Tenga mucho cuidado al cortar las partes pequeñas del árbol. El material flexible puede enredarse en la cadena y rebotar hacia usted o hacerle perder el equilibrio.
- Preste atención a las partes del árbol que puedan rebotar. Sobre todo a las ramas dobladas o tensas. Evite el contacto con la rama o la motosierra cuando ceda la tensión de la madera.
- Mantenga su zona de trabajo despejada. Quite las ramas del camino para no tropezar en ellas.
Desrame (fig. J)
- Desrame el árbol después de talarlo. Solo entonces podrá desramarlo de forma segura y correcta.
- Deje que las ramas más grandes queden debajo del árbol talado y úselas como apoyo mientras continúa trabajando.
- Comience por la base del árbol talado y continúe trabajando hacia la copa. Retire las partes más pequeñas del árbol mediante un corte.
- Al hacerlo, recuerde dejar siempre el árbol entre usted y la motosierra.
- Retire las ramas más grandes que sirven de apoyo utilizando el método descrito en el apartado "Tronzado del tronco sin caballetes".
- Retire las partes pequeñas del árbol que cuelgan libremente haciendo siempre un corte superior. Si las retira mediante un corte inferior, podrían caer en la motosierra y atascarla.
Poda (fig. I)
Precaución: Pode solamente ramas que estén a la altura de sus hombros o por debajo. Nunca corte ramas situadas por encima de la altura de sus hombros. Encargue ese trabajo a un experto.
- Para hacer el primer corte (Pos. 1) penetre 1/3 en la cara inferior de la rama.
- A continuación, con el segundo corte (Pos. 2) atraviese la rama por completo. El tercer corte (Pos. 3) es un corte superior con el que la rama se separa a entre 2,5 y 5 cm del tronco.
Aserrado en pendientes (fig. K)
Durante el aserrado en una pendiente colóquese siempre sobre el tronco del árbol (fig. K). Para conservar el control total en el momento del "aserrado", reduzca la presión contra el extremo del corte sin dejar de agarrar con fuerza los asideros de la motosierra.
¡Atención! La motosierra no debe tocar el suelo.
Cuando termine el corte, espere a que la cadena de sierra se pare antes de retirar la motosierra. Apague siempre el motor de la motosierra antes de pasar de un árbol a otro.
11. Transporte
- Para el transporte del producto, desenchufe este de la red eléctrica y colóquelo en otra zona designada para ello.
-
Para evitar daños y lesiones, el producto debe asegurarse contra vuelcos y resbalones durante el transporte en vehículos.
-
Utilice siempre la cubierta de la espada durante el transporte.
- Desconecte la motosierra antes de cualquier transporte, también en los trayectos cortos. Asegure la máquina durante el transporte (también en los vehículos) para evitar vuelcos, pérdida de combustible, daños o lesiones.
- Transporte el aparato solo por el asidero delantero. El carril guía deberá mirar hacia atrás, separado de su cuerpo.
12. Mantenimiento
¡Aviso de advertencia! ¡Desconecte siempre primero el aparato de la alimentación de corriente antes de cualquier trabajo en la motosierra!
- Mantenga las ranuras de ventilación de la carcasa del motor limpias y despejadas. Solo tendrá permitido realizar de forma autónoma los trabajos de mantenimiento descritos en este manual. Nuestro servicio de atención al cliente deberá estar a cargo del resto de las tareas de mantenimiento.
- La sierra no debe modificarse de ningún modo, ya que en tal caso la seguridad del aparato ya no está garantizada.
- Si la motosierra no funciona correctamente a pesar de un cuidado y mantenimiento meticulosos, encargue su reparación a una empresa especializada.
Rellenado con aceite de lubricación de cadena
Limpie la tapa del depósito de aceite (14) antes de abrirla para evitar que entre suciedad en el depósito. Al trabajar con la sierra, compruebe el contenido del depósito de aceite en el indicador de nivel de aceite (15). A continuación, cierre la tapa (14) y limpie el aceite que pueda haberse derramado.
Afilamiento de la cadena de sierra
Se puede volver a afilar su cadena de sierra de forma rápida y profesional en un comercio especializado. Asimismo, en su tienda especializada podrá adquirir herramientas para el afilado de cadenas, con las que puede afilar su cadena de sierra. Preste atención al manual de instrucciones correspondiente. Cuide su herramienta con esmero. Mantenga sus piezas afiladas y limpias para trabajar correctamente y de forma segura. Siga las prescripciones de mantenimiento y las instrucciones para el cambio de herramienta.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Piezas de desgaste*: Cadena de sierra, Pernos de guía, Aceite de cadena, Escobillas de carbón, Tope de garras *¡no tiene por qué estar incluido en el volumen de entrega!
Encontrará las piezas de repuesto y los accesorios en nuestro centro de servicio. Para ello, escanee el código QR que aparece en la portada.
13. Almacenamiento
- Coloque el protector de cadena antes de cada transporte y almacenamiento.
- Conserve el aparato en un lugar seco y fuera del alcance de los niños.
- Si no se va a emplear el aparato, almacénelo de tal forma que no lo pueda arrancar una persona no autorizada.
¡Advertencia!
No guarde el aparato sin protección al aire libre ni en un entorno húmedo.
14. Conexión eléctrica
El electromotor instalado está conectado para utilizarse. La conexión cumple las pertinentes disposiciones VDE y DIN. Si es necesario sustituir la línea de conexión, esta debe realizarla el fabricante o su representante para evitar riesgos de seguridad. La conexión a la red por parte del cliente, así como el cable alargador utilizado deben cumplir estas normas.
- El producto cumple los requisitos de la norma EN 61000-3-11 y debe someterse a condiciones especiales de conexión. Es decir, los puntos de conexión no se pueden escoger libremente.
- Se pueden producir oscilaciones de tensión en el aparato en caso de que la alimentación de red sea desfavorable.
- El producto ha sido concebido para ser usado exclusivamente en puntos de conexión que a) no sobrepasen una impedancia de red máxima admisible "Z" (Zmáx. =0,294 Ω), o b) posean una capacidad de corriente continua de la red de mínimo 100 A por fase.
- El usuario deberá consultar a su empresa de suministro de energía para cerciorarse de que el punto de conexión en el que se desee hacer funcionar el producto cumpla uno de los requisitos mencionados, a) o b).
Advertencias importantes
En caso de sobrecarga del motor, este se desconecta automáticamente. Tras un tiempo de refrigeración (los tiempos varían), puede conectarse de nuevo el motor.
Línea de conexión eléctrica defectuosa
En las líneas de conexión eléctrica surgen a menudo daños de aislamiento.
Las causas para ello pueden ser:
- Zonas aprisionadas al conducir las líneas de conexión a través de ventanas o puertas entreabiertas.
- Dobleces ocasionados por la fijación o el guiado incorrectos de la línea de conexión.
- Zonas de corte al sobrepasar la línea de conexión.
- Daños de aislamiento por tirar de la línea de conexión del enchufe de la pared.
- Grietas causadas por el envejecimiento del aislamiento.
Tales líneas de conexión eléctrica defectuosas no deben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento.
Supervisar con regularidad las líneas de conexión eléctrica en busca de posibles daños. Durante la comprobación, preste atención a que la línea de conexión no cuelgue de la red eléctrica.
Las líneas de conexión eléctrica deben cumplir las pertinentes disposiciones VDE y DIN. Utilice solo líneas de conexión eléctrica con certificación H05VV-F.
La impresión de la denominación del tipo en el cable de conexión es obligatoria.
Motor de corriente alterna
- La tensión de la red debe ser de 230-240 V\~.
- Las extensiones deben tener hasta 25 m de largo un corte transversal de 1,5 mm ^2 sobre 25 m longitud de al menos 2,5 mm ^2 .
Tipo de conexión Y
Si fuera necesario sustituir el cable de conexión a la red, esta debe realizarla el fabricante o un agente suyo representante, para evitar riesgos de seguridad.
Las conexiones y reparaciones del equipamiento eléctrico debe realizarlas solo un experto electricista.
En caso de posibles dudas, indique los siguientes datos:
- Tipo de corriente del motor
- Datos de la placa de características de la máquin
- Datos de la placa de características del motor
15. Eliminación y reciclaje
Notas sobre el embalaje
Los materiales de embalaje son reciclables. Deseche los embalajes de forma respetuosa con el medio ambiente.
Notas sobre la Ley alemana de aparatos eléctricos y electrónicos (ElektroG)
¡Los residuos de equipos eléctricos y electrónicos no forman parte de la basura doméstica, sino que deben recogerse o eliminarse por separado!
- ¡Antes de la entrega, deben retirarse, libres de daños, las baterías usadas o las baterías recargables que no vengan instaladas de manera permanente en el aparato usado! Su eliminación está regulada por la ley alemana de baterías.
- Los propietarios o usuarios de aparatos eléctricos y electrónicos están legalmente obligados a devolverlas después de su uso.
- ¡El usuario final es responsable de eliminar sus datos personales en el aparato usado que se va a desechar!
- El símbolo del contenedor con ruedas tachado significa que los equipos eléctricos y electrónicos no deben desecharse junto con la basura doméstica.
- Los residuos de equipos eléctricos y electrónicos se pueden entregar de forma gratuita en los siguientes lugares:
- Puntos públicos de eliminación o recogida (p. ej., obras públicas municipales)
- Puntos de venta de dispositivos electrónicos (físicos y online), siempre que los comerciantes estén obligados a retirarlos u ofrecerlos voluntariamente.
- Puede entregar hasta tres aparatos eléctricos usados por tipo de aparato, con una longitud máxima de canto de 25 centímetros, de forma gratuita sin necesidad de adquirir previamente un aparato nuevo del fabricante o llevarlos a otro punto de recogida autorizado en su zona.
- En el correspondiente servicio de atención al cliente podrá encontrar condiciones de devolución adicionales de los fabricantes y distribuidores.
- Si el fabricante entrega un aparato eléctrico nuevo a un domicilio privado, el fabricante puede solicitar que el aparato eléctrico usado sea recogido de forma gratuita a petición del usuario final. Para ello, póngase en contacto con el servicio de atención al cliente del fabricante.
- Estas declaraciones solo se aplican a los aparatos instalados y vendidos en los países de la Unión Europea y sujetos a la Directiva Europea 2012/19/UE. En países fuera de la Unión Europea, se pueden aplicar diferentes regulaciones a la eliminación de residuos de equipos eléctricos y electrónicos.
En su ayuntamiento o administración municipal podrá obtener información sobre las distintas opciones de eliminación de un aparato fuera de uso.
Combustibles y aceites
- ¡Antes de desechar el aparato, se deben vaciar el depósito de combustible y el depósito de aceite del motor!
- ¡El combustible y el aceite de motor no deben tirarse a la basura ni a los desagües domésticos, sino que deben recogerse y eliminarse por separado!
- Los depósitos de aceite y combustible vacíos deben desecharse de forma respetuosa con el medio ambiente.
16. Solución de averías
| Avería Causa posible Solución |
| El motor no arranca | Sin corriente eléctrica | Compruebe la toma de enchufe, el cable y la clavija de la fuente de alimentaciónCable dañado: Debe ser reparado por una empresa especializada. Queda estrictamente prohibida la reparación provisional (con cinta aislante, etc.)Interruptor dañado: Debe ser reparado por una empresa especializada |
| Freno de cadena | Véase la sección “Freno de cadena” y “Liberación del freno de cadena” |
| Escobilla de carbón desgas-tada | Las escobillas de carbón deben ser reemplazadas por una empresa especializada |
| La cadena no se mueve | Freno de cadena | Revise el freno de cadena, y suelte en caso necesario |
| Rendimiento de corte insu-ficiente | Cadena desafiladaTensión de la cadenaLa cadena no está correcta-mente en la guía | Afile la cadenaTense correctamente la cadenaColoque correctamente la cadena |
| Aserrado difícilLa cadena salta desde la espada | Tensión de la cadena | Tense correctamente la cadena |
| La cadena de sierra se calienta | Lubricación de la cadena | Compruebe el nivel de aceite y rellena en caso necesarioCompruebe la lubricación de la cadena |
Diferentes cortes para o corte de troncos (Fig. D)
Los defectos evidentes deberán ser notificados dentro de 8 días después de haber recibido la mercancía, de lo contrario el comprador pierde todos los derechos sobre tales defectos. Garantizamos nuestras máquinas en caso de manipulación correcta durante el plazo de garantía legal a partir de la entrega. Sustituiremos gratuitamente toda pieza de la máquina que dentro de este plazo se torne inútil a causa de fallas de material o de fabricación. Las piezas que no son fabri-
cadas por nosotros mismos serán garantizadas hasta el punto que nos corresponda garantía del suministrador anterior. Los costes por la colocación de piezas nuevas recaen sobre el comprador. Están excluidos derechos por modificaciones, aminoraciones y otros derechos de indemnización por daños y perjuicios.
Garantia PT
