MANUAL DE UTILIZARE CSE2600 SCHEPPACH

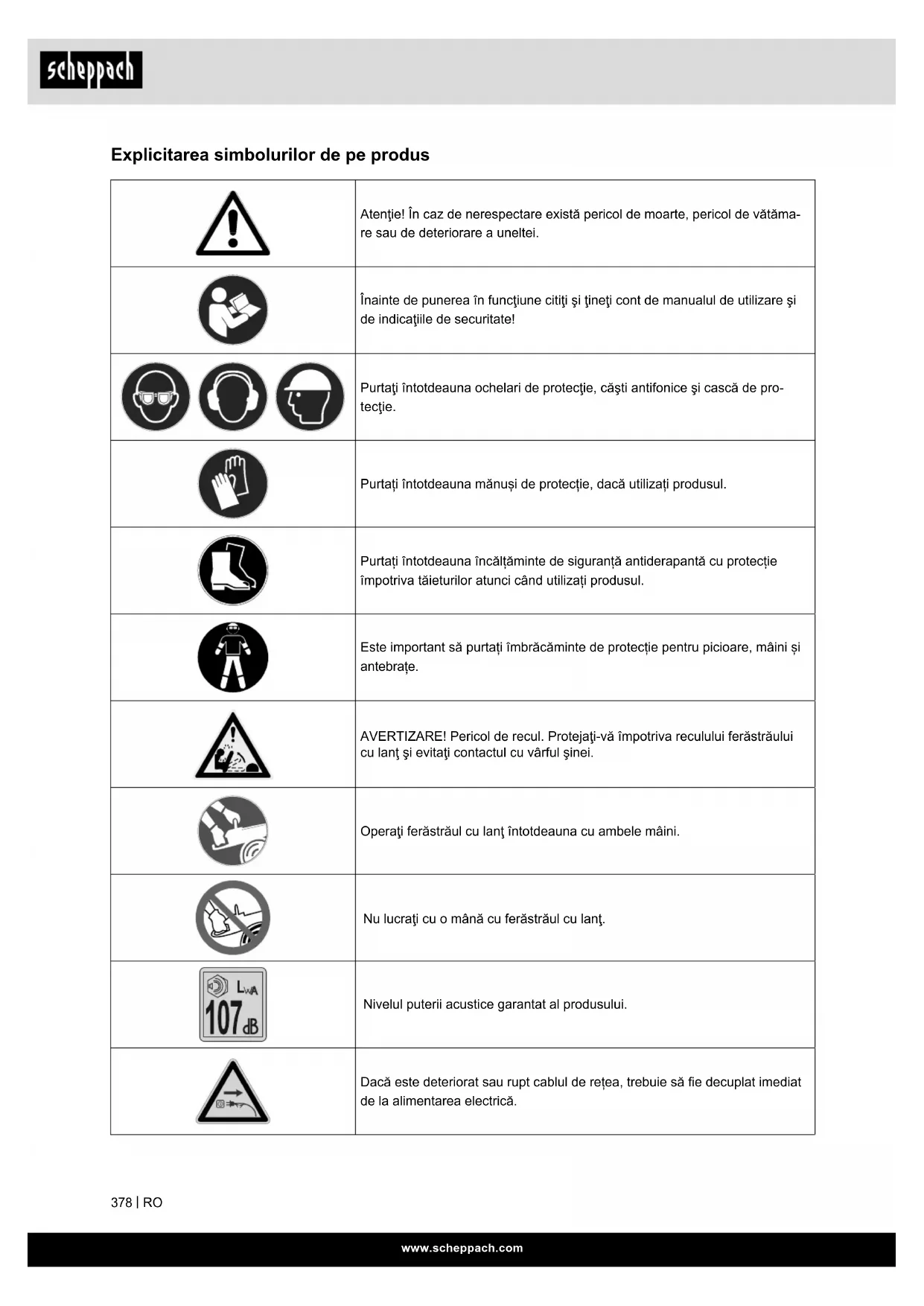

Explicitarea simbolurilor de pe produs
 | Atenție! În caz de nerespectare există pericol de moarte, pericol de vătăma-re sau de deteriorare a uneltei. |
 | Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate! |
 |  | Purtați întotdeauna ochelari de protecție, căști antifonice și cască de pro-tecție. |
 | Purtați întotdeauna mănuși de protecție, dacă utilizați produsul. |
 | Purtați întotdeauna încălțăminte de siguranță antiderapantă cu protecție împotriva tăieturilor atunci când utilizați produsul. |
 | Este important să purtați îmbrăcăminte de protecție pentru picioare, mâini și antebrațe. |
 | AVERTIZARE! Pericol de recul. Protejați-vă împotriva reculului ferăstrăului cu lanț și evitați contactul cu vârful șinei. |
 | Operați ferăstrăul cu lanț întotdeauna cu ambele mâini. |
 | Nu lucrați cu o mână cu ferăstrăul cu lanț. |
 | Nivelul puterii acustice garantat al produsului. |
 | Dacă este deteriorat sau rupt cablul de rețea, trebuie să fie decuplat imediat de la alimentarea electrică. |
 | Nu exploatați produsul la ploaie sau la condiții de umiditate. |
 | Clasa de protecție II (izolație dublă) |
 | Comutator de pornire / oprire |
 | Direcția de rulaj |
 | Tensionare corespunzătoare lanț |
 | Direcție de montare lanț ferăstrău |
 | Frână de lanț ON/OFF |
 | Orificiu de umplere pentru uleiul de lanț |
 | Masă |
 | Lungime lamă de lanț |
 | Produsul este conform cu directivele europene aplicabile. |
 | Produsul este conform cu directivele sârbe aplicabile. |
| PERICOL | Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă. |
| AVERTIZARE | Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă. |
| PRECAUȚIE | Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate. |
| ATENȚIE | Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie. |
| INDICAȚIE | Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie. |
ATENTIE!
Citiți cu atenție acest manual de exploatare înainte de prima punere în funcțiune și asigu-rați-vă că respectați instrucțiunile de siguranță!
Se recomandă participarea la un curs de siguranță profesională „Certificat de participare la cursul de instruire pentru motoferăstraie” cu un standard național tipic de instruire privind utilizarea, întreținerea ferăstrăului cu lanț pe benzină, precum și un curs de prim ajutor. Dacă nu utilizați ferăstrăul cu lanț pe benzină pentru o lungă perioadă de timp, ar trebui să faceți întotdeauna tăieturi simple în lemn susținut în siguranță înainte de a începe să vă familiarizați cu ferăstrăul cu lanț pe benzină.
Păstrați manualul de exploatare într-un loc sigur!
Indicatie:
Vă rugăm să rețineți că unele reglementări naționale, de exemplu, protecția muncii, protecția mediului, pot restricționa utilizarea ferăstrăului cu lant pe benzină.
Cuprins: Pagină:
- Introducere 382
- Descrierea aparatului (Fig. 1 - 4)....382
- Pachetul de livrare.... 382
- Utilizarea conformă cu destinația 382
- Indicații de securitate .... 383
- Date tehnice 386
- Dezambalarea....387
- Structura și operarea....387
- Punerea în funcțiune 388
- Indicații de lucru 388
- Transport 392
- Întreținerea curentă 392
- Depozitare 393
- Branşamentul electric....393
- Eliminarea ca deșeu și revalorificarea 393
- Remedierea avariilor 395
- Declaratia de conformitate 434
1. Introducere
Producător:
Scheppach GmbH
Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră aparat.
Indicatie:
Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările aparute la acest aparat sau din cauza acestui aparat în caz de:
- manevrare improprie,
- nerespectare a instructiunilor de operare,
- reparații executate de terțe persoane, specialiști neautorizați,
- montare și schimbare a altor piese de schimb decât cele originale,
- utilizare neconformă cu destinația,
- leşire din funcțiune a instalatiei electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE0113.
Acordati atentie:
Înainte de montajul și punerea în funcțiune citiți întregul text al instrucțiunilor de operare.
Acest manual de utilizare ar trebui să vă ușureze cu-
noașterea sculei electric și utilizarea acestora.
Manualul de utilizare conține informații importante despre cum să lucrați în siguranță, în mod profesional și economic cu scula electrică și cum să evitați pericolele, să economisitți costurile de reparații, să reduceți timpii de nefuncționare și să creșteți fiabilitatea și durata de viață a sculei electrice.
În plus față de reglementările de siguranță din acest manual de utilizare, trebuie să respectați și reglementările aplicabile în țara dvs. pentru utilizarea sculei electrice.
Păstrați manualul de utilizare într-o pungă de plastic împreună cu scula electrică pentru a o proteja de murdărie și umiditate. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros. La scula electrică au voie să lucreze numai persoane care au fost instruite privitor la utilizarea sculei electrice și care cunosc pericolele legate de aceasta. Respectați vârsta minimă necesară.
În afară de indicațiile de securitate cuprinse în aces-
te instrucțiuni de operare și de prescripțiile speciale
din țara dumneavoastră, trebuie respectate regula-
mentele tehnice general recunoscute pentru exploa-
tarea mașinilor de prelucrare a lemnului.
Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatilor de securitate.
2. Descrierea aparatului (Fig. 1 - 4)
- Mâner spate
- Mâner față
- Apărătoare pentru mâini față / frână de lant
- Lanț ferăstrău
- Piulită de siguranță/sistem SDS
- Capac al roții de lant
- Lamă (şină de ghidare)
- Apărătoare posterioară pentru mână
- Cablu pentru rețea
- Opritor cu gheară
- Piedică de pornire
- Siguranță anti-smulgere
- Comutator Pornit / Oprit
- Căpăcel de astupare rezervor de ulei
- Afişaj nivel ulei
- Roată de lant
- Bolt de ghidare
- Afişaj pentru exploatare
3. Pachetul de livrare
• Ferăstrău cu lanț electric
- Manualul de utilizare
• Lant
• Lamă (ghidaj lanț)
- Învelitoare de protectie pentru lamă
Ferăstrăul cu lanț trebuie să fie utilizat numai pentru tăierea lemnului în aer liber. Nu este permisă utilizarea ferăstrăului cu lanț în alte scopuri.
Nu utilizați ferăstrăul cu lanț pe benzină pentru alte lucrări decât cele pentru care a fost prevăzut. Exemplu: Nu utilizați ferăstrăul cu lanț pe benzină pentru a tăia materiale metalice, plastice, zidărie sau materiale de constructie, care nu sunt fabricate din lemn.
Produsul se va utiliza numai conform destinației. Ori-ce altă utilizare în afară de aceasta nu este conformă cu utilizarea prevăzută. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecin-ță răspunde utilizatorul/operatorul și nu producătorul.
Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.
Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.
Suplimentar trebuie respectate strict prescripțiile de prevenire a accidentelor în vigoare.
Țineți cont de celelalte regulamente generale din domeniul de medicină a muncii și tehnica securității.
Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.
Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.
5. Indicații de securitate
Indicații de securitate generale pentru scule electrice
⚠ AVERTIZARE Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică. Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.
Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.
Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) și la sculele electrice acționate prin acumulatori (fără cablu de rețea).
- Securitatea postului de lucru
a. Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b. Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.
c. Tineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devi- erii puteți pierde controlul asupra sculei electrice.
- Securitatea electrică
a. Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protectie. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.
b. Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c. Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
d. Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Țineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.
e. Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f. Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.
- Securitatea persoanelor
a. Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.
b. Purtati intotdeauna echipament personal de protectie și ochelari de protectie. Purtarea echipamentului personal de protectie precum masca impotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protectie sau căştile antifonice, în funcie de tipul și utilizarea sculei electrice diminuează riscul de vătămări.
c. Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.
d. Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.
e. Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.
f. Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul, îmbrăcămintea și mănușile de componentele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
g. Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.
h. Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționa-rea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.
- Utilizarea și tratarea sculei electrice
a. Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b. Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c. Scoateți fișa din priză și/ sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.
d. Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.
e. Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.
f. Mențineți sculele de tăiere ascuțite și curate.
Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.
g. Utilizați scula electrică, unealta de lucru, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat.
Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.
h. Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare.
Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electri-ce în situații neprevăzute.
5. Service
a. Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.
⚠ AVERTIZARE! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.
Vibratie
⚠ AVERTIZARE! Sindromul degetelor albe este o afectiune vasculară, în cazul căreia vasele mici de sânge produc crampe subite la degetele de la mâini și de la picioare. Simptomele includ: Lipsa de atenție, pierderea sensibilității, furnicături, mâncărime, durere, scăderea rezistenței, schimbarea culorii sau a stării pielii. Zonele afectate nu mai sunt aprovizionate suficient cu sânge și arată astfel extrem de palide. Utilizarea frecventă a uneltelor cu vibrații poate provoca leziuni nervoase la persoanele a căror circulație sanguină este afectată (de exemplu, fumători, diabetici). Dacă observați afectări neobișnuite, încetați imediat lucrul și consultați un medic. Pentru utilizatorii pe termen lung și cei obișnuiti, se recomandă monitorizarea atentă a stării mâinilor și degetelor. Respectați următoarele indicații, pentru a reduce pericolele:
- Păstrați-vă corpul și, în special, mâinile calde în timpul vremii reci.
- Faceți regulat pauze și mișcați-vă mâinile în timpul acestora pentru a stimula circulația.
- Limitați utilizarea zilnică a uneltelor cu vibrații ridicate și distribuiți utilizarea acestora pe parcursul mai multor zile. Realizați un plan de lucru prin care să poată limita solicitarea prin vibrații.
- Asigurați o vibratie cât mai redusă posibil a aparatului prin întreținere curentă regulată și piese fixe pe aparat. Înlocuți imediat componentele uzate.
- Schimbați-vă regulat poziția dumneavoastră de lu-cru.
- În cazul în care mașina este instalată resp. utilizată mai des, trebuie să luați legătura cu reprezentantul dumneavoastră comercial și trebuie să procurați accesoriiile antivibratie (mânere) dacă este cazul.
Funcții de siguranță ale ferăstrăului cu lanț
- Apărătoarea frontală pentru mână protejează mâna stângă a operatorului, dacă alunecă de pe mânerul frontal în timp ce ferăstrăul cu lanț pe benzină funcționează.
- Apărătoarea de mână din spate protejează mâna dreaptă de contactul cu un lanț de ferăstrău căzut sau fisurat.
- Frâna de lanț este o caracteristică de siguranță concepută pentru a reduce vătămările cauzate de recul prin oprirea unui lanț de ferăstrău în funcțiune în milisecunde. În caz de recul, frâna de lanț se activează de la apărătoarea frontală pentru mână.
- Piedica de pornire împiedică accelerația accidentală a motorului. Pârghia de accelerare poate fi apăsată numai dacă piedica de pornire este apăsată.
- Opritorul cu gheară susține motoferăstrăul pe lemn în timpul lucrului. Nu lucrați niciodată fără un opritor cu gheară, ferăstrăul cu lanț pe benzină poate trage operatorul înainte. Folosiți opritorul cu gheară pentru tăierea trunchiurilor de copaci sau a crengilor groase. Utilizarea opritorului cu gheară sporește siguranța lucrului, reduce solicitarea personală în timpul lucrului, iar vibrațiile sunt reduse. Opritorul cu gheară trebuie să fie întotdeauna atașat la trunchiul copacului atunci când utilizați ferăstrăul cu lanț pe benzină. Apăsați opritorul cu gheară pe trunchiul copacului cu ajutorul mânerului din spate. Pentru a tăia, apăsați mânerul frontal spre linia de tăiere. De asemenea, dacă este cazul, opritorul cu gheară trebuie ajustat pentru ghidarea ulterioară a tăierii.
Indicații de securitate generale pentru ferăstratie electrice cu lanț
a) Mențineți toate părțile corpului la distanță de lanțul ferăstrăului, atunci când acesta este în funcțiune. Înainte de a porni ferăstrăul, asigu-rați-vă că lanțul ferăstrăului nu atinge nimic.
Pe parcursul lucrărilor efectuate cu ferăstrăul cu lanț este posibil ca un moment de neatenție să ducă la prinderea vestimentației sau părților corpului de către lanțul ferăstrăului.
b) Tineți întotdeauna ferăstrăul cu lanț cu mâna dreaptă pe mânerul din spate și cu mâna stân- gă pe mânerul din față. Menținerea ferăstrăului electric cu lanț în poziție de lucru inversă crește riscul de vătămări și nu trebuie să fie utilizată vre- odată.
c) Tineți ferăstrăul cu lanț numai de suprafețele izolate de prindere, deoarece lanțul de ferăstrău poate intra în contact cu liniile de alimentare ascunse sau propriul cablu de alimentare. Contactul lanțului de ferăstrău cu un conductor aflat sub tensiune poate aduce și pie-sele metalice ale aparatului sub tensiune și poate determina electrocutarea.
d) Purtati apărătoare pentru ochi. Se recomandă echipament suplimentar de protecție pentru auz, cap, mâini, picioare și tălpile picioarelor. Îmbrăcămintea de protecție adecvată reduce riscul de vătămare cauzată de particulele proiectate și de contactul accidental cu lanțul de ferăstrău.
e) Nu utilizați ferăstrăul electric cu lanț pe un copac, scară, acoperiș sau podea instabilă. Există un risc grav de vătămare atunci când se operează în acest mod.
f) Utilizați întotdeauna ferăstrăul cu lanț numai pe o suprafață stabilă, pe sol sigur, stabil și plan. Un substrat alunecos sau suprafețele instabile pot să ducă la pierderea echilibrului sau la pierderea controlului asupra ferăstrăului cu lanț.
g) Luați în calcul faptul că, la tăierea unei crengi aflate sub tensiune, aceasta va avea o mișcare de recul. Dacă este eliberată tensiunea din fibrele lemnoase, este posibil ca creanga detensionată să lovească operatorul și/sau să pierdeți controlul asupra ferăstrăului electric cu lanț.
h) Dovediți o atenție deosebită la tăierea de subarboret sau copaci tineri. Materialul subțire se poate prinde în ferăstrăul cu motor și să fie proiectat în dvs. sau să vă dezechilibreze.
i) Transportați ferăstrăul electric cu lanț de mânerul din față, în stare oprită, cu ferăstrăul electric cu lanț orientat în direcția opusă corpului dumneavoastră. Puneți întotdeauna capacul de protecție atunci când transportați sau depuneți ferăstrăul electric cu lanț. Manevrarea atentă a ferăstrăului electric cu lanț reduce probabilitatea unui contact accidental cu lanțul ferăstrăului care funcționează.
j) Urmați indicațiile referitoare la lubrifiere, tensionarea lantului și schimbarea șinei de ghi-dare și a lantului. Un lant tensionat sau lubrifiant în mod necorespunzător poate fie să se rupă sau să crească riscul unui recul.
k) Tăiați doar lemn. Nu utilizați ferăstrăul cu lanț pe benzină pentru alte lucrări decât cele pentru care a fost prevăzut. Exemplu: Nu utilizați ferăstrăul cu lanț pe benzină pentru a tăia materiale metalice, plastice, zidărie sau materiale de construcție, care nu sunt fabricate din lemn. Utilizarea ferăstrăului electric cu lanț pentru lucrări neintenționate poate duce la situații periculoase.
I) Nu încercați să tăiați un copac până când nu aveți o înțelegere clară a riscurilor și modului de evitare a acestora. Utilizatorul sau alte persoane pot fi grav rănite de un copac care cade.
Cauzele și evitarea unui reculAtenție recul!
- Reculul poate apărea, atunci când vârful șinei de ghidare atinge un obiect sau dacă lemnul se îndoaie, iar lanțul ferăstrăului se blochează în fanta tăiată.
- În unele cazuri, contactul cu vârful șinei poate provoca o reactie neașteptată în spate, șina de ghi-dare fiind lovită în sus și îndreptată spre operator.
-
Înțepenirea lantului ferăstrăului pe marginea superioară a șinei de ghidare poate împinge șina înapoi violent în direcția operatorului.
-
Oricare dintre aceste reacții poate duce la pier-derea controlului asupra ferăstrăului, ceea ce vă poate cauza niște vătămări grave. Nu vă bazați în exclusivitate pe dispozitivele de securitate montate pe ferăstrăul cu lanț.
- Ca și utilizator al ferăstrăului cu lanț trebuie să luați diferite măsuri, pentru a lucra fără pericol de accidentare și vătămare.
Un recul este urmarea unei utilizări greşite sau defectuoase a uneltei electrice. Acesta poate fi prevenit prin măsurile de precauție adecvate, conform descrierii următoare:
- Mentineți ferăstrăul fix cu ambele mâini, situație în care cuprindeți mânerele ferăstrăului cu lanț atât cu degetul mare, cât și cu celelalte degete (fig. L). Aduceți corpul dvs și mâinile într-o poziție în care să puteți menține controlul în cazul apariției unui recul.
- Dacă sunt luate măsurile corespunzătoare, operatorul poate să controleze forțele de recul. Nu dati niciodată drumul la ferăstrăul cu lant.
- Evitați pozițiile anormale ale corpului și nu tăiați deasupra înălțimii umărului.
- Astfel este evitată o atingere accidentală a vârfului șinei și este menținut un control mai bun asupra ferăstrăului cu lant în situații neașteptate.
- Utilizați întotdeauna șinele de rezervă și lanțurile de ferăstrău prescrise de către producător.
- Utilizarea unor sine de schimb și lanțuri de ferăstrău greșite poate duce la ruperea lanțului ferăstrăului și/sau recul.
- Respectați indicațiile producătorului referitoare la ascuțirea și întreținerea curentă a lanțului ferăstrăului.
- Limitatoarele de profunzime reglate prea jos cresc tendința de recul.
Indicații de securitate adiționale
- Asezați cablul de conectare astfel încât să nu fie prins de crengi sau de alte obiecte asemănătoare în timpul tăierii.
- Utilizați un comutator de protectie pentru curenti vagabonzi cu un curent de declanșare de 30 mA sau mai puțin.
- Urmați cu atenție instrucțiunile de întreținere, inspectie și service din acest manual de utilizare.
- Dispozitivele de protectie și piesele deteriorate trebuie să fie reparate sau înlocuite corespunzător în centrul nostru de service, dacă în manualul de utilizare nu este indicat altceva.
- Înainte de a lucra cu ferăstrăul cu lanț electric, familiarizați-vă cu toate panourile de operare. Exersați manevrarea ferăstrăului (tăierea la lungime a lemnului rotund pe o capră) și solicitați explicația funcționării, modului de actiune, tehnicilor de tăiere și a echipamentului de protecție a persoanelor de la un utilizator experimentat sau un specialist.
6. Date tehnice
| Date de tăiere ferăstrău cu lanț |
| Lungime de tăiere 44 cm |
| Lungimea lamei 45,5 cm |
| Capacitate rezervor de ulei 0,2 l |
| Tip de ulei | Ulei rezistent la uzură |
| Pasul lanțului ferăstrăului 3/8" |
| Grosimea elementelor de acționare | 1,27 mm |
| Tipul lanțului ferăstrăului 3/8,050x62DL |
| Număr de dinți pinion de acționare | 7 x 9,525 |
| Pinion de acționare cu pas de dinte | 3/8" |
| Frână de lanț Da |
| Tip șiină de ghidare AP18-62-507P |
| Sistem de acționare |
| Motor 230-240 V~ / 50 Hz |
| Puterea nominală a motorului 2400 W |
| Viteză de tăiere max. 15 m/s |
| Masă completă 5,5 kg |
| Masă fără lamă și lanț | 4,3 kg |
Ne rezervăm dreptul asupra modificărilor tehnice!
| Informații privind zgomotul produs măsurat în conformitate cu normele relevante: |
| Presiune acustică L_pA | 96,5 dB |
| Imprecizie de măsurare K_PA | 3 dB |
| Putere acustică L_WA | 104,5 dB |
| Imprecizie de măsurare K_WA | 2,36 dB |
| Nivelul puterii acustice garantat L_WA | 107 dB |
Purtați căști antifonice.
| Influența zgomotului poate provoca pierderea auzului. |
| Vibrăție A_hv (mâner față) | 6,02 m/s ^2 |
| Vibrăție A_hv (mâner spate) | 6,55 m/s ^2 |
| Imprecizie de măsurare K_PA | 1,5 m/s ^2 |
- Valoarea totală pentru vibrații și valorile indicate ale emisiilor de zgomot trebuie să fi fost măsurate conform unui procedeu de verificare standardizat și pot fi utilizate pentru compararea unei scule electrice cu alta.
- Valoarea totală indicată pentru vibrații și valorile indicate ale emisiilor de zgomot pot fi, de asemenea, utilizate pentru o evaluare preliminară a sarcinii.
Avertizare:
- Valoarea emisiilor de vibrații poate să difere de valoarea indicată pe parcursul utilizării effective a sculei electrice, în funcție de modalitatea în care este utilizată scula electrică;
- Încercați să mențineți nivelul de solicitare prin vibrații la o cotă cât mai scăzută posibil. Măsuri exemplificative pentru diminuarea solicitării prin vibrații sunt purtarea de mănuși la utilizarea sculei și limitarea timpului de lucru. Totodată, se vor lua în considerare componentele ciclului de exploatare (de ex. timpii în care scula electrică este deconectată și în care este conectată, însă funcționează fără sarcină).
7. Dezambalarea
- Deschideți ambalajul și scoateți cu precauție aparatul.
- Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
- Verificați dacă pachetul de livrare este complet.
- Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
- Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
⚠️ ATENTIE!
Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!
8. Structura și operarea
Indicatie de avertizare!
Purtați întotdeauna ochelari de protecție, apărătoare pentru urechi, mănuși de protecție și îmbrăcăminte de lucru rezistentă!
Utilizați ferăstrăul cu lanț numai cu cabluri prelungi-
toare avizate (cu înveliş din cauciuc) cu puterea pre-
scrisă și cu racorduri avizate pentru spații exterioare,
care se potrivesc cu fișa ferăstrăului.
Ferăstrăul cu lanț este dotat cu un montaj de siguranță. Funcționează numai dacă acționați cu o mână concomitent piedica de pornire (11) și comutatorul Pornit/Oprit (13).
Dacă nu funcționează ferăstrăul cu lanț, trebuie să fie eliberată frâna de lanț cu apărătoarea pentru mâini frontală (3).
Montajul
Ataşare şină de ghidare şi lanț (fig. 1, 2, 3)
Indicație de avertizare: Dacă a fost racordat deja ferăstrăul la alimentarea electrică: Mai întâi decuplați întotdeauna aparatul de la alimentarea electrică. În cazul tuturor lucrărilor cu/la ferăstrău purtați mănuși de protecție.
Indicație importantă: Apărătoarea pentru mâini frontală (3) trebuie să se afle întotdeauna în poziția superioară (verticală) (fig. 5).
Şina de ghidare și lanțul ferăstrăului sunt livrate separat, prin urmare nemontat. În cazul montajului desfaceți mai întâi piulița de siguranță/sistemul SDS (5), iar apoi îndepărtați apărătoarea roții de lanț (6). Bolțul de ghidare (17) trebuie să se afle în centrul ghidajului. Dacă este necesar, ajustați tensionarea lanțului cu piulița de siguranță/sistemul SDS (5) (fig.3).
Indicație de avertizare! Pentru a evita vătămările cauzate de muchiile ascuțite, la montaj, la tensionarea și la verificarea lanțului, trebuie să fie purtate în-totdeauna mănuși de protecție!
Înainte de montajul șinei de ghidare cu lanțul ferăstrăului verificați direcția de tăiere a dinților! Direcția de rulare este indicată printr-o săgeată pe apărătoarea roții de lanț (6). Pentru stabilirea direcției de tăiere poate fi necesară rotirea lanțului ferăstrăului (4).
Mențineți șina de ghidare (7) vertical cu vârful în sus și atașați lanțul ferăstrăului (4), începând de la vârful șinei de ghidare. Apoi este montată șina de ghidare cu lanțul ferăstrăului după cum urmează:
- Atașați șina de ghidare cu lanțul ferăstrăului la roata de lanț (16) și bolțul de ghidare (17).
- Dirijați lanțul ferăstrăului în jurul roții de Ianț (16) și verificați dacă se așază corect (a se vedea fig.3).
- Atașați sus apărătoarea roții de lant (6) și fixați-o cu precauție cu piulita de siguranță (5).
Acum mai trebuie să fie tensionat corect lanțul ferăstrăului.
Tensionare lanț ferăstrău
Indicatie de avertizare!
În cazul tuturor lucrărilor la ferăstrăul cu lanț decuplați-l întotdeauna în prealabil de la alimentarea electrică!
În cazul tuturor lucrărilor la lanț purtați întotdeauna mănuși de protecție!
- Lanțul ferăstrăului (4) trebuie să se afle neapărat în șina de ghidare (7)!
- Rotiți piulița de siguranță/sistemul SDS (5) în sens orar (fig.3), până când este tensionat corect lanțul ferăstrăului.
- Lanțul nu trebuie să fie tensionat prea puternic. În cazul condițiilor meteorologice reci trebuie să fie posibilă ridicarea lanțului în centrul șinei de ghidare la aprox. 5 mm.
- În cazul intemperiilor atmosferice calde se dilată lanțul și apoi este mai slăbit. Aici există pericolul ca lanțul să iasă de pe șina de ghidare.
- De aceea trebuie să fie retensionat la timp, dacă este necesar.
- Dacă a fost retensionat un lanț încălzit al ferăstrăului, acesta trebuie să fie slăbit din nou la finalul lucrărilor. Deoarece, în caz contrar, ar deveni prea mare tensionarea lanțului la răcirea și contractarea lanțului ferăstrăului.
- Un nou lanț al ferăstrăului trebuie rodat aprox. timp de 5 minute. Aici este deosebit de importantă lubrifierea lanțului. După rodaj trebuie să fie verificată tensionarea lanțului și ajustată, după caz.
9. Punerea în funcțiune
⚠️ Atentie!
Înainte de punerea în funcțiune, trebuie să montați complet aparatul!
Voltajul și tipul de curent al alimentării electrice trebuie să coincidă cu datele de pe plăcuța de fabricație. Înainte de începerea lucrării trebuie să fie verificate întotdeauna funcționarea conformă prescripțiilor și funcționarea în siguranță a ferăstrăului cu lanț.
Verificați și dacă lanțul este lubrifiant bine și dacă nivelul uleiului este suficient de ridicat (a se vedea fig. 4). Dacă nivelul uleiului se află la aprox. 5 mm deasupra marcajului inferior, trebuie să se completeze cu ulei. Dacă este mai ridicat nivelul uleiului, puteți începe cu lucrările.
- Conectați ferăstrăul cu lanț și mențineți-l peste sol. Ferăstrăul cu lanț nu trebuie să atingă solul. Din motive de securitate trebuie să se păstreze aici o distanță minimă de 20 cm. Dacă detectați tot mai multe urme de ulei, înseamnă acest lucru că sistemul de lubrifiere pentru lanț funcționează conform prescripțiilor. Dacă nu puteți constata semnalmente de ulei, curățați mai întâi scurgerea uleiului (fig. 2, C) și conducta de ulei. După caz, adresați-vă unei companii de specialitate. (Vă rugăm să citiți în prealabil instrucțiunile corespunzătoare din paragraful „Completare lubrifiant pentru lanț“).
- Dacă este necesar, verificați și tensionarea lanțului și săgeata formată (a se vedea în acest scop paragraful “Tensionare lanț ferăstrău”).
- Verificați funcționarea conform prescripțiilor a frânei de lant (a se vedea în acest scop și paragraful „Eliberare frână de lant“).
Pornirea
- Decuplați frâna de lant (3), apăsați piedica de pornire (11) și acționați comutatorul Pornit/Oprit (13).
- Pozitionați gheara situată cel mai jos a opritorului cu gheară (fig. 2, J) la lemn. Ridicați ferăstrăul cu lanț de mânerul posterior (1) și tăiați în lemn. Mișcați puțin spre înapoi ferăstrăul cu lanț și așezați apoi puțin mai adânc opritorul ghearei.
- Precauție la lemnul despicat, deoarece se pot rupe bucăți de lemn.
Atentie!
După conectare funcționează ferăstrăul cu lanț imediat cu viteză maximă.
Oprirea
- Pentru deconectare trebuie să fie desfăcut comutatorul Pornit/Oprit (13) de la mânerul posterior.
- La deconectarea cu comutatorul Pornit/Oprit se oprește ferăstrăul cu lanț în 1 secundă, în caz de formare de scântei puternice. Acest lucru este însă absolut normal și nu influențează negativ funcționarea conformă prescripțiilor a ferăstrăului cu lanț.
- După lucrul cu ferăstrăul cu lanț: Curățați întot-deauna lanțul ferăstrăului și lama și atașați din nou apărătoarea de lanț.
- În cazul declanşării frânei de lanț se realizează o dezactivare imediată a ferăstrăului cu lanț.
Explicatie a afisajului pentru exploatare (18) (fig. 2)
LED verde:
LED-ul verde se aprinde, dacă aparatul este în funcțiune.
10. Indicații de lucru
Transportul ferăstrăului cu lanț
Înainte să poată fi transportat ferăstrăul cu lanț, scoateți întotdeauna fișa de rețea din priză, și atașați apărătoarea de lanț peste șină și lanț. Dacă trebuie să fie executate mai multe tăieri cu ferăstrăul cu lanț, trebuie să fie deconectat ferăstrăul între tăieri.
Cablu prelungitor
Trebuie să fie utilizate numai cabluri prelungitoare, care sunt configurate constructiv pentru utilizarea în aer liber. Sectiunea cablului (lungimea max. a cablului prelungitor: 75 m) trebuie să fie de cel puțin 2,5 mm². Cablul prelungitor trebuie să se termine pentru siguranță într-o buclă, care să fie dirijată prin siguranța anti-smulgere de la carcasă (fig. M).
Cablurile prelungitoare de peste 30 m lungime au efect perturbator asupra puterii ferăstrăului cu lant.
Lubrifierea Ianțului
Pentru protecția împotriva uzurii excessive trebuie să fie lubrifiant uniform lanțul ferăstrăului și șina de ghidare pe parcursul funcționării. Lubrifierea se realizează automat. Nu lucrați niciodată fără lubrifierea lanțului. Dacă funcționează uscat lanțul, este deteriorat puternic întregul dispozitiv de tăiere într-un interval scurt de timp.
De aceea controlați înainte de fiecare începere a lu-crului lubrifierea lanțului și nivelul uleiului (fig. 4).
Nu puneți în funcțiune ferăstrăul, dacă nivelul uleiului se află sub marcajul “Min.”.
- Min.: Dacă nivelul uleiului de la afișajul (15) se află la numai 5 mm deasupra marcajului inferior, trebuie să se completeze cu ulei.
- Max.: Încărcați cu ulei, până când este atins nivelul maxim la afișaj (15).
Lubrifiant pentru lanț
Durata de valabilitate a lanțului ferăstrăului și șinei de ghidare este determinată în mare măsură și de calitatea lubrifiantului utilizat. Nu utilizați ulei vechi! Utilizați numai lubrifiant nepoluant. Lubrifiantul pentru lanț trebuie să fie utilizat numai în recipiente, care îndeplinesc dispozițiile în vigoare.
Lamă
Lama (7) este solicitată puternic în mod deosebit la vârf (cioc) și jos. Pentru a evita o uzură unilaterală, rotiți șina de ghidare, dacă ascuțiți lanțul.
Roată de lanț
Roata de lanț (16) este solicitată deosebit de mult. Dacă identificați la dinți urme de uzură adânci, trebuie să fie schimbată roata de lanț. O roată de lanț uzată scurtează durata de valabilitate a lanțului ferăsstrăului. Schimbarea roții de lanț trebuie să fie efectuată la distribuitorul specializat sau de o companie de specialitate.
Apărătoare de lant
Apărătoarea de lanț trebuie să fie atașată imediat după finalul lucrului și la un transport prin intermediul lanțului și șinei de ghidare.
Frână de lanț
În cazul unui recul al ferăstrăului se realizează declanșarea frânei de lanț (3) prin intermediul apărătorii pentru mâini frontale (3). Apărătoarea pentru mâini frontală (3) este apăsată spre înainte cu dosul mâinii. Astfel este adus în stare de repaus ferăstrăul cu lanț, resp. motorul cu frâna de lanț într-un interval de 0,15 sec. (Fig. 5, H).
Eliberare frână de lanț (fig. 5)
Pentru a pregăti de funcționare din nou ferăstrăul, trebuie să fie eliberat din nou blocatorul lanțului ferăstrăului. În acest scop deconectați mai întâi ferăstrăul cu lanț.
Apoi rabatați înapoi apărătoarea pentru măini frontală (3) în poziția inițială verticală, până când se fixează în poziție (fig. 5, I). Astfel este din nou complet funcțională frâna de lanț.
Apărătoarea ferăstrăului cu lanț
Ferăstrăul cu lanț nu trebuie să fie utilizat pe ploaie sau în condiții umede.
Indicație de avertizare: Dacă este deteriorat cablul prelungitor, scoateți imediat fișa din priză. Nu este permis lucrul cu un cablu deteriorat.
- Controlați ferăstrăul cu lanț privind prejudiciile. Înainte de reutilizarea aparatului, verificați riguros funcționarea impecabilă și conformă cu destinația a dispozitivelor de protecție sau a eventualelor pie-se deteriorate ușor.
- Verificați funcționarea conform prescripțiilor a pie-
selor mobile.
- Toate piesele trebuie să fie montate corect și să îndeplinească toate condițiile pentru a asigura funcționarea impecabilă a ferăstrăului cu lanț.
- Dispozitivele de siguranță și piesele deteriorate trebuie să fie reparate sau schimbate de o companie de specialitate conform prescripțiilor; cu excepția cazului în care se specifică altfel în acest manual de utilizare.
Indicații pentru utilizarea practică
Recul
Puteți evita accidente la tăiere, dacă nu tăiați cu vârful șinei de ghidare, deoarece ferăstrăul se poate misca brusc în sus și înapoi.
În cazul lucrărilor cu ferăstrăul purtați întotdeauna echipamentul de protectie complet și îmbrăcămintea de lucru rezistentă.
Un recul este o mișcare în sus și/sau orientată spre înapoi a șinei de ghidare, care poate apărea dacă lanțul ferăstrăului la vârful lamei atinge un obstacol (obiect).
Asigurați-vă întotdeauna bine piesa. Utilizați dispozitive de tensionare pentru a ține ferm piesa. Acest lucru ușurează operarea în siguranță a ferăstrăului cu lant cu ambele mâini.
Un recul provoacă un comportament necontrolabil al ferăstrăului, acest pericol există în mod deosebit la un lanț al ferăstrăului slăbit sau tocit. Un lanț ascuțit insuficient mărește pericolul de recul. Nu tăiați niciodată peste nivelul umerilor.
Sfaturi pentru utilizarea practică a ferăstrăului Indicații importante
- Utilizați aparatul exclusiv pentru tăierea lemnului. Nu prelucrați metal, plastic, zidărie, material de constructii, care nu constă din lemn etc.
- Opriti motorul dacă ferăstrăul intră în contact cu un obiect străin. Verificați ferăstrăul și reparați-l, dacă este necesar.
- Protejati lanțul împotriva murdăriei și a nisipului. Chiar și cantități mici de murdărie pot toci rapid lanțul și pot crește riscul unei reacții de recul.
- Începeti să exersați prin tăierea de bușteni mai mici, pentru a obține o senzație pentru aparatul dvs., înainte de a prelua sarcini mai dificile.
- Împingeți carcasa ferăstrăului electric cu lanț pe trunchiul copacului, când începeti tăierea.
- Lăsați ferăstrăul să lucreze pentru dvs. Aplicați doar o ușoară presiune descendentă.
- Pentru a nu pierde controlul asupra aparatului după ce lanțul părăsește lemnul, nu aplicați presiune asupra ferăstrăului spre sfârșitul tăieturii.
Doborârea arborilor - numai cu instruire cores-punzătoare
Precauție! Aveți în vedere ramurile rupte sau moarte, care cad pe parcursul tăierii și pot provoca vătămări grave. Nu tăiați în apropierea clădirilor sau conductorilor electrici, dacă nu știți în ce direcție cade arborele doborât. Nu lucrați pe timpul nopții, deoarece aveți vizibilitate nesatisfăcătoare, sau pe ploaie, zăpadă sau furtună, deoarece nu este previzibilă direcția de cădere a arborelui.
- Planificati-vă lucrul cu ferăstrăul cu lant în prealabil.
- Zona de lucru din jurul arborelui trebuie să fie liberă, astfel încât să aveți stabilitate.
- În cazul lucrărilor de tăiere cu ferăstrăul în pantă, mașinistul trebuie să staționeze întotdeauna pe un nivel situat mai sus al zonei de lucru, deoarece se preconizează că arborele se rostogolește, resp. alunecă în jos după doborâre.
- Aveți în vedere ramurile rupte sau moarte, care cad și pot provoca vătămări grave.
Condițiile următoare pot influența direcția de cădere a unui arbore:
- Direcția și viteza vântului.
- Înclinația arborelui. Înclinația nu se poate detecta întotdeauna din cauza terenului denivelat sau în pantă. Determinați înclinația arborelui cu ajutorul unui fir cu plumb sau unei nivele cu apă.
- Creșterea ramurilor (și astfel masa) numai pe o parte.
• Arborii sau obstacolele din jur.
Dacă două sau mai multe persoane taie și doboară concomitent, distanța dintre persoanele care doboară și taie trebuie să fie de cel puțin dublul înălțimii arborelui de doborât. Atunci când doborâți copaci, trebuie să aveți grijă ca alte persoane să nu fie expuse pericolului, să nu fie lovite liniile de alimentare și să nu fie cauzate daune materiale. În cazul în care un copac intră în contact cu o linie de alimentare, în-treprinderea furnizoare trebuie informată imediat.
Aveți în vedere părțile arborelui distruse și putrezite. Dacă este putrezit trunchiul, acesta se poate rupe brusc și poate cădea pe dumneavoastră. Asigurați-vă că există suficient spațiu pentru arborele aflat în cădere. Păstrați o distanță de 2 1/2 lungimi ale arborelui până la următoarea persoană, resp. alte obiecte. Zgomotul de motor poate acoperi avertizările.
Îndepărtați murdăria, pietrele, scoarța desprinsă, cuiele, clemele și sârma de la locul de tăiere.
Mențineți liberă o cale de evacuare (fig. A)
Înainte de doborâre trebuie să fie planificată o cale de evacuare și eliberată, dacă este necesar. Calea de evacuare trebuie să se desfășoare oblic spre înapoi de la linia de cădere preconizată (fig. A).
Pozitia 1: Cale de evacuare
Pozitia 2: Directie de cădere a arborelui
Doborârea arborilor mari - numai cu instruire corespunzătoare (de la un diametru de 15 cm)
Pentru doborârea arborilor mari se utilizează metoda de tăiere inferioară. Totodată este decupată corespunzător direcției de cădere dorite în lateral o pană din arbore. După ce a fost efectuată pe cealaltă parte a arborelui tăietura de doborâre, cade arborele în direcția penei.
Indicație: Dacă arborele prezintă rădăcini mari de susținere, acestea trebuie să fie îndepărtate, înainte să fie tăiată crestătura. Dacă este utilizat ferăstrăul pentru îndepărtarea rădăcinilor de susținere, lanțul ferăstrăului nu trebuie să atingă solul, astfel încât să nu se tocească lanțul.
Tăietură inferioară și doborârea arborelui (fig. B - C)
- Tăiați în unghi drept față de direcția de cădere o crestătură cu o adâncime de 1/3 din diametrul arbo- relui. Mai întâi executați tăietura orizontală inferioară a crestăturii (fig. B, poz.1). Acest lucru împiedică prinderea lanțului de ferăstrău sau a șiinei de ghida-re la aplicarea celei de-a doua tăieturi a crestăturii (fig. B, poz. 2). Îndepărtați acum pana decupată.
- Apoi puteți executa pe partea opusă a arborelui tăietura de doborâre (fig. B, poz. 3). În acest scop aplicați-o la aprox. 5 cm deasupra centrului crestăturii. Executați tăietura de doborâre paralel față de tăietura crestăturii orizontală. Tăiați tăietura de doborâre (poz. 3), astfel încât să mai rămână un prag (poz.4) (bară de doborâre), care să aibă efect ca şarnieră. Muchia împiedică arborele să se rotească și să cadă în direcția greșită. Nu tăiați muchia.
Indicație: Pe măsură ce tăietura se apropie de mu-chie, copacul ar trebui să înceapă să cadă. Dacă se arată că arborele nu poate cădea în direcția dorită sau nu se poate înclina înapoi și lanțul de ferăstrău este blocat, întrerupeți tăietura de doborâre și utilizați pene din lemn, plastic sau aluminiu pentru a deschide tăietura și pentru ghidarea arborelui în linia de cădere dorită.
Dacă arborele începe să cadă, îndepăratați ferăstrăul cu lant din tăietură, deconectați-l, așezați-l și părăsiți zona periculoasă prin intermediul căii de evacuare planificate. Tineți cont de ramurile care cad și evitați împiedicarea.
- Aveți în vedere semnalmentele care arată că arborele începe să cadă: Pocnituri, tăietura de doborâre care se deschide sau mișcări în ramurile superioare.
- Nu tăiați arbori doborăți parțial cu ferăstrăul dumneavoastră, pentru a evita vătămările. Aveți în vedere în mod deosebit arborii doborăți parțial, care nu sunt sprijiniți. Dacă un arbore nu cade complet, așezați ferăstrăul și ajutați cu un troliu cu cablu, un palan sau un vehicul tractor.
Tăierea unui arbore doborât (dezmembrare bușteni)
Noțiunea “Dezmembrare bușteni” desemnează dezmembrarea unui arbore doborât în bușteni cu lungimea dorită.
Precauție! Nu vă așezați pe bușteanul pe care îl tă- iați. Bușteanul se poate rostogoli necontrolat și dum- neavoastră vă puteți pierde stabilitatea și controlul asupra aparatului. Nu executați lucrările de tăiere cu ferăstrăul niciodată pe un teren în pantă. Aveți în ve- dere stabilitatea dumneavoastră și repartizarea uni- formă a masei corporale pe ambele picioare. Dacă este posibil, trunchiul trebuie susținut și sprijinit de ramuri, grinzi sau pene.
Indicații importante
• Tăiați întotdeauna numai un buștean sau ramură.
- Aveți grijă când tăiați lemnul cu așchii. Puteți fi lovit de părți ascuțite ale lemnului.
- Tăiați bușteni sau ramuri mici pe o capră. În cazul tăierii buștenilor nu trebuie să țină ferm bușteanul nicio altă persoană. Nu asigurați bușteanul nici cu piciorul dumneavoastră.
- Nu utilizați ferăstrăul pentru locuri în care buștenii, rădăcinile și alte părți ale arborelui sunt întrepă-trunse. Trageți buștenii într-un loc liber, luând mai întâi buștenii descoperiți.
Diferite tăieturi pentru dezmembrarea buștenilor (fig. D)
Precauție! În cazul în care ferăstrăul este înțepenit într-un buștean, nu îl scoateți cu forța. Puteți pierde controlul asupra aparatului și să suferiți vătămări grave și/ sau să deteriorați ferăstrăul. Opriți ferăstrăul și introdu- ceți o pană de plastic sau lemn în tăietură, până când ferăstrăul se poate scoate ușor. Reporniți ferăstrăul și aplicați cu precauție din nou tăietura. Nu porniți ferăs- trăul niciodată, dacă este înțepenit într-un buștean.
Tăietură superioară (fig. E, poz. 1)
Efectuați tăietura superioară pe partea superioară a bușteanului și țineți totodată ferăstrăul spre buștean. Aplicați doar o ușoară presiune descendentă la tăietura superioară.
Tăietură inferioară (fig. E, poz. 2)
Efectuați tăietura inferioară pe partea inferioară a bușteanului și țineți totodată partea superioară a ferăstrăului spre buștean. Aplicați doar o ușoară tragere ascendentă la tăietura inferioară. Țineți ferm ferăstrăul, pentru a putea controla aparatul. Ferăstrăul apasă spre înapoi (spre dumneavoastră).
Precauție! Nu țineți ferăstrăul niciodată invers pentru o tăietură inferioară. În această poziție nu aveți ni- ciun control asupra aparatului.
Executați prima tăietură întotdeauna pe partea de compresie a bușteanului. Partea de compresie a unui buștean este acolo unde se concentrează presi-unea masei bușteanului.
Dezmembrare buşteni fără reazeme (fig. F)
- Dacă întreaga lungime a bușteanului se aşază uniform, se taie de sus (poz. 1).
- Aveți în vedere să nu tăiați în sol.
Dezmembrare buşteni aşezat pe o parte (fig. G)
- Dacă bușteanul se așază la un capăt, efectuați prima tăietură (poz. 1) de la partea inferioară (1/3 din diametrul bușteanului), pentru a evita aşchierea.
- A doua tăietură de sus (2/3 din diametru) la înălți-
mea primei tăieturi, pentru a evita înțepenirea.
Dezmembrare buşteni aşezat pe ambele pârti (fig. H)
- Dacă bușteanul se așază la ambele capete, efectuați prima tăietură (poz. 1) de la partea superioară (1/3 din diametrul bușteanului), pentru a evita așchierea.
- A doua tăietură de jos (2/3 din diametru) la înălți-
mea primei tăieturi, pentru a evita înțepenirea.
Curățare de ramuri și tundere
Precauție! Aveți grijă întotdeauna și protejați-vă de recul. Nu permiteți niciodată ca lanțul în funcțiune de la vârful șinei de ghidare să intre în contact cu alte ramuri sau obiecte atunci când curățați de ramuri sau tăiați. Un astfel de contact poate provoca vătămări grave.
Precauție! Nu urcați niciodată pe arbore pentru curățarea de ramuri sau tundere. Nu vă așezați pe scări, platforme etc., vă puteți pierde echilibrul și controlul asupra aparatului.
Indicații importante
- Lucrați lent și țineți ferm ferăstrăul cu ambele mâi ni. Aveți în vedere o poziție stabilă sigură și echili-brul.
- Aveți în vedere părțile arborelui care se pot întoarce. Aveți deosebită grijă la tăierea părților mici ale arborelui. Materialul care se poate îndoi se poate prinde în lanțul ferăstrăului și să se întoarcă spre dvs. sau să vă dezechilibreze.
- Aveți în vedere părțile arborelui care se pot întoarce. Acest lucru este valabil în special pentru ramurile îndoite sau solicitate. Evitați intrarea în contact cu ramura sau ferăstrăul, dacă tensiunea lemnului cedează.
- Mentineți liberă zona dumneavoastră de lucru. Curățați calea de ramuri, pentru a nu vă împiedica de acestea.
Curățare de ramuri (fig. J)
- Curățarea de ramuri înseamnă debitarea ramurilor de la arborele doborât.
- Lăsați ramurile mai mari sub arborele doborât și utilizati-le ca reazem în timp ce continuați să lu-crați.
-
Începeti la baza arborelui doborât și lucrați în sus până la vârf. Îndepăratați părțile mai mici ale arborelui cu o tăietură în direcția de creștere (săgeti fig. J).
-
Aveți în vedere totodată să lăsați arborele întot-deauna între dumneavoastră și ferăstrău.
- Îndepărtați ramurile mai mari, de sprijin cu metodele din paragraful “Dezmembrare bușteni fără reazeme”.
- Tăiați ramurile care se află sub tensiune întotdeau-na de jos în sus pentru a evita o înțepenire a ferăs-trăului.
- Îndepărtați părțile arborelui mici care atârnă liber întotdeauna cu o tăietură superioară. Printr-o tăietură inferioară puteți cădea pe ferăstrău, resp. să-l înțepenitii.
Tundere (fig. I)
Precauție! Tundeți numai ramurile la, resp. sub nivelul umerilor. Nu tăiați niciodată ramurile peste nivelul umerilor. Lăsați astfel de lucrări unui specialist.
- Tăiați la prima tăietură (poz. 1) 1/3 în partea inferi-oară a ramurii.
- Apoi tăiați cu a doua tăietură (poz. 2) complet prin ramură. A treia tăietură (poz. 3) este o tăietură superioară, cu care separați ramura la 2,5 până la 5 cm de buștean.
Tăiere în pantă (fig. K)
Când tăiați în pantă, poziționați-vă întotdeauna dea-supra bușteanului (fig. K). Pentru a menține controlul deplin în momentul "retezării cu ferăstrăul", reduceți presiunea de apăsare spre finalul tăierii, fără a slăbi strânsoarea fermă la mânerele ferăstrăului cu lanț.
Precauție! Lanțul ferăstrăului nu trebuie să atingă solul.
După finalizarea tăieturii, așteptați starea de repaus a lanțului ferăstrăului înainte de a îndepărta ferăstrăul cu lanț. Opriți întotdeauna motorul ferăstrăului cu lanț înainte de a trece de la un arbore la altul.
11. Transport
- Pentru a transporta produsul, deconectați-l de la sursa de alimentare și așezați-l într-o altă zonă de-semnată în acest sens.
- Pentru a preveni deteriorarea și vătămarea, trebuie să asigurați produsul împotriva răsturnării și alunecării, atunci când este transportat în autovehicule.
- Folositi întotdeauna apărătoarea șinei de ghidare la transport.
- Deconectați ferăstrăul cu lanț înainte de fiecare transport, chiar și la tronsoane scurte. Asigurați mașina pe parcursul transportului (și în autovehicule) împotriva răsturnării, pentru a evita consumul de carburant, deteriorări sau vătămări.
- Transportați aparatul numai de mânerul din față. Șina de ghidare este îndreptată spre spate, departe de corp.
12. Întreținerea curentă
Dacă este necesară înlocuirea cablului de racord, această operație se va executa de producător sau de un reprezentant al acestuia, pentru a se evita aparitția de pericole ulterioare.
Indicație de avertizare! Înaintea tuturor lucrărilor la ferăstrăul cu lanț trebuie să fie decuplat aparatul întotdeauna în prealabil de la alimentarea electrică!
- Mentineți întotdeauna curată și liberă fanta de ventilare de la carcasa motorului. Numai lucrările de întreținere curentă descrise în acest manual de utilizare pot fi executate de către utilizator. Toate celelalte sarcini de întreținere curentă trebuie să fie executate de serviciul nostru de asistență pentru clienti.
- Ferăstrăul nu trebuie să fie modificat în niciun mod, deoarece nu mai este asigurată siguranța aparatului.
- Dacă ferăstrăul cu lanț nu funcționează corect în pofida îngrijirii și întreținerii curente riguroase, vă rugăm să dispuneți repararea acestuia unei companii de specialitate.
Completare cu ulei de lubrifiere a lantului
Curățați căpăcelul de astupare al rezervorului de ulei (14) înainte de deschidere, astfel încât să nu poată pătrunde impurități în rezervor. În cazul lucrului cu ferăstrăul controlați conținutul rezervorului de ulei la indicatorul nivelului de ulei (15). Închideți apoi din nou bine căpăcelul de astupare (14) și ștergeți eventualul ulei revărsat.
Ascuțirea lanțului ferăstrăului
Lanțul ferăstrăului dumneavoastră este rectificat la distribuitorul specializat rapid și conform prevederilor de specialitate. De la distribuitorul specializat obțineți și dispositive pentru ascuțirea lanțului, cu care puteți să vă ascuțiți lanțul ferăstrăului. Vă rugăm să aveți în vedere manualul de utilizare corespunzător. Îngri- jiti-vă echipamentul cu atenție. Mențineți-vă curate sculele pentru a putea lucra mai bine și mai sigur.
Urmati indicațiile de întreținere și indicațiile pentru schimbarea sculelor.
Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.
Piese de uzură*: Lanț ferăstrău, șină de ghidare, ulei de lanț, perii de cărbune, opritor gheară
* nu este inclus în mod obligatoriu în pachetul de livrare!
Puteți obține piese de schimb și accesorii de la central nostru de service. În acest scop scanați codul QR de pe pagina de titlu.
13. Depozitare
- Înainte de fiecare transport și fiecare depozitare fixați apărătoarea de lant.
- Depozitați aparatul într-un loc uscat și inaccesibil copiilor.
- Dacă nu este utilizat aparatul, depozitați-l astfel încât să nu poată fi pornit de o persoană neautorizată.
Avertizare!
Nu depozitați aparatul neprotejat în aer liber sau într-un mediu umed.
14. Branşamentul electric
Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Dacă este necesară înlocuirea cablului de racord, această operație se va executa de producător sau de un reprezentant al acestuia, pentru a se evita apariția de pericole ulterioare. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.
- Produsul îndeplinește cerințele EN 61000-3-11 și este supus unor condiții speciale de conectare. Cu alte cuvinte, nu este permisă o utilizare în puncte de racordare cu selectare liberă.
- Produsul poate provoca fluctuații temporare de tensiune în cazul unor condiții defavorabile în rețea.
- Produsul este prevăzut exclusiv pentru utilizarea în punctele de racordare, care
a) nu depășesc o impedanță admisibilă maximă a rețelei „Z” (Zmax. = 0,294 Ω) sau
b) care au o capacitate a curentului continuu a rețelei de minimum 100 A per fază.
- Ca utilizator trebuie să vă asigurați, dacă este necesar după consultarea furnizorului de energie electrică, că punctul de racordare în care doriți să exploatați produsul îndeplinește una din cele două cerințe a) sau b).
Indicații importante
În cazul unei suprasolicitări a motorului, acesta se deconectează automat. După un timp de răcire (diferit), motorul poate fi conectat din nou.
Conductori de legătură electrici deteriorați
La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.
Cauzele pentru aceasta pot fi:
- Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
- Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
- Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
- Deteriorări ale izolației cauzate de smulgerea din priza de perete.
- Fisuri cauzate de învechirea izolației.
Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.
Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.
Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.
Utilizați numai conductori de legătură cu identificator ul H 05V V- F.
Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.
Motorul de curent alternativ
- Tensiunea de rețea trebuie să fie 230-240 V\~.
- Cablurile prelungitoare de până la 25 m lungime trebuie să aibă o secțiune transversală de 1,5 milimetri pătrați, peste 25 m lungime cel puțin 2,5 milimetri pătrați.
Tipul racordului Y
Dacă este necesară înlocuirea conductei de racord la rețeaua electrică, această operație trebuie efectuată de producător sau de un reprezentant al acestuia, pentru a se evita apariția de pericole ulterioare.
Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.
- Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
- Datele de pe plăcuța de fabricație a motorului
15. Eliminarea ca deşeu și revalorificarea
Indicații referitoare la ambalaj
Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.
Indicații referitoare la Legea privind echipamen- tele electrice și electronice (ElektroG)
Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!
- Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
- Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
- Utilizatorul final este personal responsabil de ştergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!
- Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a de-
şeurilor (de exemplu, curțile clădirilor municipale).
- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitori sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
- Puteti afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.
- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.
- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.
Posibilitățile de reciclare ale aparatelor casate le puteți afla de la administrația comunală sau municipală.
Carburanti și uleiuri
- Înainte de eliminarea ca deșeu a aparatului, rezervorul de combustibil și rezervorul de ulei de motor trebuie golite!
- Carburantul și uleiul de motor nu reprezintă gunoi menajer și nu trebuie aruncate în sistemul de canalizate, ci trebuie colectate separat, respectiv eliminate ca deșeu!
- Rezervoarele goale de ulei și carburant trebuie să fie eliminate ecologic.
16. Remedierea avariilor
| Defecțiune Cauza posibilă Remediere |
| Motorul nu funcționează | Fără curent | Verificarea prizei, cablului și fișei alimentării electriceCablu deteriorat: Trebuie să fie reparat de o companie de specialitate. Reparația improvizată (bandă izolatoare etc.) este strict interzisăComutator deteriorat: Trebuie să fie reparat de o companie de specialitate |
| Frână de lanț A se vedea paragraful „Frână de lanț“ și „Eliberare frână de lanț“ |
| Periile de carbon sunt uzate | Dispuneți schimbarea periilor de cărbune unei companii de specialitate |
| Lanțul nu se mișcă Frână de | lanț Verificarea frânei de lanț și eliberarea acesteia, dacă este necesar |
| Putere de tăiereinsuficientă | Lanț tocitTensionarecorespunzătoare lanțLanțul nu se aflăcorect în ghidaj | Ascuțire lanțTensionare corectă lanțAtașare corectă lanț |
| Tăiere cu ferăstrăul dificilăLanțul sare de pe lamă | Tensionarecorespunzătoare lanț | Tensionare corectă lanț |
| Lanțul ferăstrăuluifuncționează fierbinte | Ungerea lanțului | Verificarea nivelului uleiului și completare cu ulei, după cazVerificarea lubrifierii lanțului |
Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garantiți implicite de la data de livrare în așa fel încât vom inlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil,
gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creante și alte cererile de despăgubire sunt excluse.
Garancija RS
