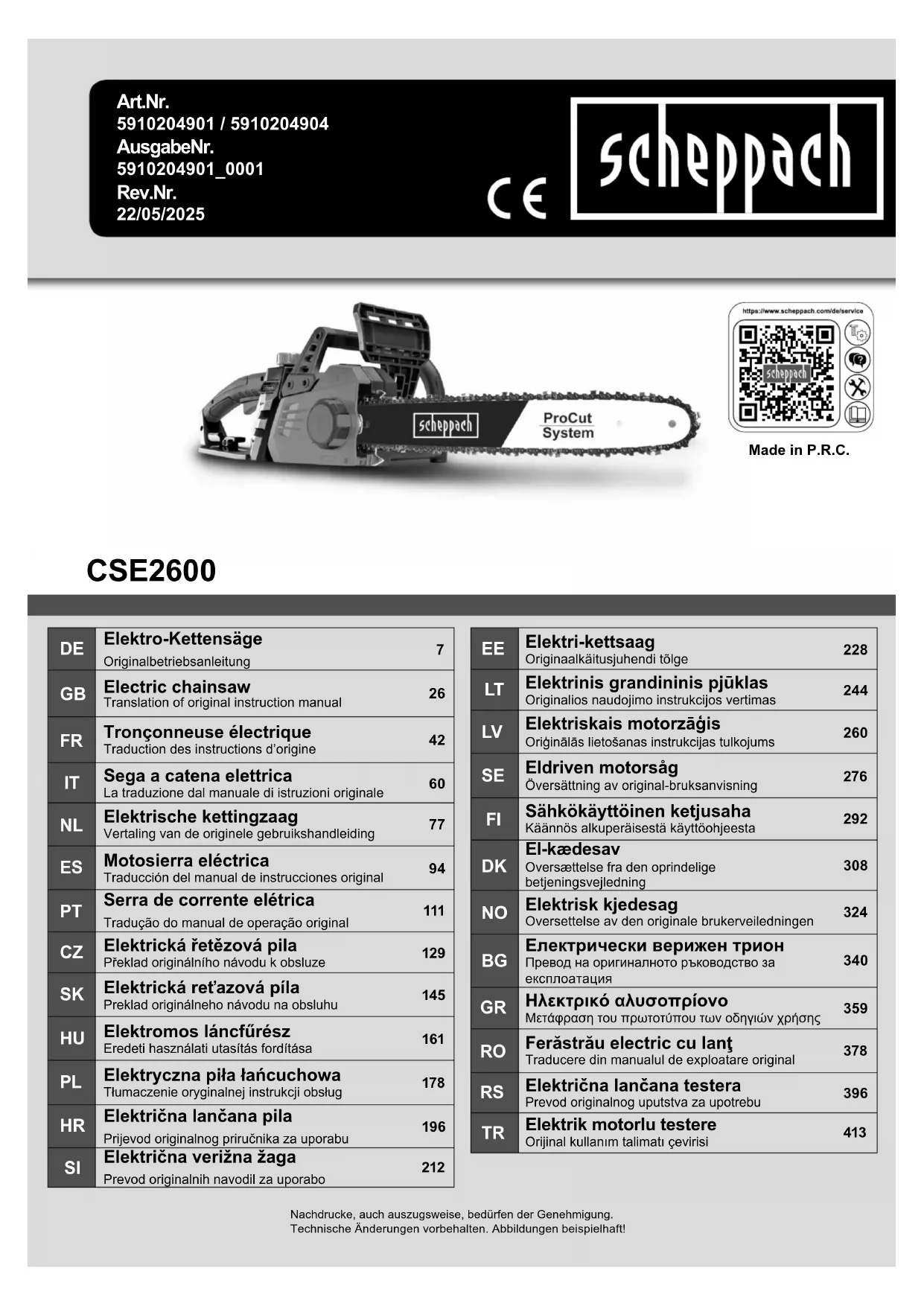

CSE2600 - Scie SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à chaîne électrique
Marque	Scheppach
Modèle	CSE2600
Puissance moteur	2400 W
Tension nominale	230-240 V ~ 50 Hz
Longueur du guide-chaîne	45,5 cm (18 pouces)
Longueur de coupe	44 cm
Poids (avec chaîne et guide)	5,5 kg
Poids (sans chaîne ni guide)	4,3 kg
Capacité du réservoir d'huile	0,2 litre
Pas de chaîne	3/8"
Épaisseur des maillons d'entraînement	1,27 mm
Type de chaîne	3/8,050x62DL
Nombre de dents du pignon	7 x 9,525 mm
Vitesse de coupe maximale	15 m/s
Frein de chaîne	Oui (à inertie)
Protection avant pour les doigts	Oui (actionne le frein de chaîne)
Protection arrière pour les doigts	Oui
Butée à griffes	Oui
Système SDS pour tension de chaîne	Oui (sans outil)
Niveau de pression acoustique (LpA)	96,5 dB(A)
Niveau de puissance acoustique garanti (LWA)	107 dB(A)
Vibrations poignée avant	6,02 m/s²
Vibrations poignée arrière	6,55 m/s²
Classe de protection	II (double isolation)
Type de lubrifiant	Huile biodégradable pour chaîne

FOIRE AUX QUESTIONS - CSE2600 SCHEPPACH

Comment tendre la chaîne de la tronçonneuse Scheppach CSE2600 ?

Débranchez l'appareil. Tournez l'écrou SDS (5) dans le sens horaire jusqu'à ce que la chaîne puisse être soulevée d'environ 5 mm au milieu du guide. Ne pas trop tendre. Une chaîne neuve doit être retendue après 5 minutes de rodage.

Quelle huile utiliser pour la chaîne ?

Utilisez une huile biodégradable spécifique pour chaîne de tronçonneuse. Ne jamais utiliser d'huile usagée. Le réservoir a une capacité de 0,2 litre.

Comment actionner et desserrer le frein de chaîne ?

En cas de rebond, la protection avant (3) est poussée vers l'avant et arrête la chaîne en 0,15 s. Pour desserrer, éteignez la scie, puis ramenez la protection avant en position verticale jusqu'à l'enclenchement.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours lunettes, casque, protection auditive, gants et chaussures de sécurité. Tenez la tronçonneuse à deux mains. Évitez tout contact avec la pointe du guide pour prévenir le rebond. Ne coupez que du bois.

Comment démarrer la tronçonneuse ?

Assurez-vous que le frein de chaîne est desserré. Appuyez sur le verrouillage de sécurité (11) et maintenez-le enfoncé, puis appuyez sur l'interrupteur marche/arrêt (13). Relâchez le verrouillage après le démarrage.

Quand dois-je remplacer la chaîne ou le guide ?

Remplacez la chaîne si elle est émoussée, endommagée ou si les dents sont trop usées. Tournez le guide à chaque affûtage. Remplacez le guide si la rainure est usée ou s'il est déformé.

Comment éviter le rebond lors de l'utilisation ?

Maintenez la scie fermement à deux mains, ne coupez pas au-dessus de la hauteur des épaules, évitez tout contact de la pointe du guide avec un objet, et utilisez toujours une chaîne bien affûtée et correctement tendue.

Puis-je utiliser la tronçonneuse sous la pluie ?

Non. N'utilisez jamais la tronçonneuse sous la pluie ou dans des conditions humides. L'appareil est de classe II mais l'eau augmente les risques de choc électrique.

Comment entretenir le système de lubrification ?

Avant chaque utilisation, vérifiez le niveau d'huile (fenêtre de contrôle). Si aucune trace d'huile n'apparaît après démarrage, nettoyez l'orifice d'huile ou contactez le SAV. Utilisez uniquement de l'huile adaptée.

Que faire si la chaîne se coince dans le bois ?

Éteignez la tronçonneuse, débranchez-la, puis insérez une cale en bois ou en plastique dans la coupe pour libérer la chaîne. Ne forcez jamais en tirant sur l'appareil.

MODE D'EMPLOI CSE2600 SCHEPPACH

Explication des symboles sur le produit

	Attention ! Tout non-respect de cette consigne peut entraîner un danger de mort, un risque de blessures ou un endommagement de l'outil.
	Lisez la notice d'utilisation et observez les consignes de sécurité avant de procéder à la mise en service !
	Portez toujours des lunettes et un casque de protection, ainsi qu'une protection auditive.
	Lorsque vous utilisez le produit, portez toujours des gants de sécurité.
	Lorsque vous utilisez le produit, portez toujours des chaussures de sécurité antidérapantes résistant aux coupures.
	Il est important de porter des vêtements de protection pour les pieds, les jambes, les mains et les avant-bras.
	AVERTISSEMENT ! Risque de mouvement de recul. Prémunissez-vous d'un mouvement de recul de la tronçonneuse et évitez tout contact avec la pointe du guide-chaîne.
	Tenez toujours la tronçonneuse des deux mains.
	Ne manipulez pas la tronçonneuse à une main.
	Niveau de puissance acoustique garanti du produit
	Si le câble d'alimentation est endommagé ou rompu, il doit immédiatement être débranché de l'alimentation secteur.Le produit ne doit pas être utilisé en cas de pluie ou dans des conditions humides.
	Classe de protection II (double isolation)
	Interrupteur On/Off
	Sens de déplacement
	Tension de la chaîne
	Sens de montage de la chaîne de tronçonneuse
	Frein de chaîne ON/OFF
	Orifice de remplissage de l'huile de chaîne
	Poids
	Longueur du guide-chaîne
	Le produit respecte les directives européennes en vigueur.
	Le produit respecte les directives serbes en vigueur.
DANGER	Terme de signalisation servant à désigner une situation de danger immédiate qui entraîne des blessures graves voire mortelles si elle n'est pas évitée.
AVERTISSEMENT	Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures graves voire mortelles si elle n'est pas évitée.
PRUDENCE	Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures légères ou modérées si elle n'est pas évitée.
ATTENTION	Terme de signalisation servant à désigner une situation de danger possible qui peut endommager le produit ou les biens environnants.
REMARQUE	Terme de signalisation servant à désigner une situation de danger possible qui peut endommager le produit ou les biens environnants.

Attention!

Lisez attentivement ce mode d'emploi avant de procéder à la mise en service initiale et respectez impérativement les consignes de sécurité !

Nous recommandons de suivre une formation professionnelle de sécurité « attestation de formation au fonctionnement des tronçonneuses « répondant aux standards de formation en vigueur dans le pays correspondant pour se familiariser avec l'utilisation et la maintenance de la tronçonneuse ainsi qu'une formation aux premiers secours. En cas de non-utilisation prolongée et à des fins d'exercice, nous recommandons de commencer par effectuer des coupes simples dans du bois correctement calé pour se familiariser à nouveau avec la tronçonneuse.

Veuillez conserver précieusement ce mode d'emploi !

Remarque :

Certaines dispositions nationales sur la protection au travail et la protection de l'environnement peuvent limiter l'utilisation de la tronçonneuse.

Table des matières: page:

1. Introduction......46
2. Description de l'appareil (Fig. 1 - 4)......46
3. Limite de fourniture....46
4. Utilisation conforme....46
5. Notes importantes.... 47
6. Caractéristiques techniques....50
7. Déballage 51
8. Montage et utilisation 51
9. Mise en service 52
10. Les instructions de travail....53
11. Transport 57
12. Maintenance....57
13. Stockage 57
14. Raccordement électrique 57
15. Mise au rebut et recyclage 58
16. Dépannage 59
17. Déclaration de conformité 431

Fabricant :

Scheppach GmbH

Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

Remarque :

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation, • Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non agréés,
• Remplacement et montage de pièces de rechange qui ne sont pas d'origine. • Utilisation non conforme,
• Lors d'une défaillance du système électrique en cas de non-respect des réglementations électriques et des normes VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons :

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme.

Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité; comment enfin augmenter la fiabilité et la durée de vie de la machine.

En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des consignes de sécurité figurant dans les présentes instructions de service et des prescriptions particulières en vigueur dans votre pays, il faut respecter les règles techniques généralement reconnues pour l'utilisation de machines pour le travail du bois.

Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

2. Description de l'appareil (fig. 1 - 4)

1. Poignée arrière
2. Poignée avant
3. Chaîne
4. Système SDS
5. Capot du guide-chaîne
6. Guide-chaîne
7. Protection arrière pour les doigts
8. Câble d'alimentation
9. Butée à griffes
10. Bouton de verrouillage de sécurité
11. Dispositif de retenue du cordon
12. Interrupteur marche/arrêt
13. Capot du réservoir d'huile
14. Jauge d'huile
15. Roue de chaîne
16. Boulon de guidage
17. Affichage service
18. Protection avant pour les doigts / frein de chaîne

3. Limite de fourniture

• 1 tronçonneuse électrique • 1 mode d'emploi - 1 chaîne • 1 guide-chaîne • 1 fourreau pour le guide-chaîne

4. Utilisation conforme

La tronçonneuse doit uniquement être utilisée pour découper du bois à l'extérieur. Toute autre utilisation de la tronçonneuse est interdite.

N'utilisez pas la tronçonneuse à des fins pour les- quelles elle n'a pas été prévue. Exemple : N'utilisez pas la scie à chaîne pour scier du métal, du plastique, de la maçonnerie ou des matériaux de construction qui ne sont pas en bois.

Le produit doit être utilisé selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.

Une utilisation conforme consiste également à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation de la notice d'utilisation.

Les personnes utilisant le produit et en assurant la maintenance doivent être familiarisés avec celui-ci et connaître les dangers possibles qu'il implique.

En outre, les prescriptions de prévention des accidents doivent être scrupuleusement respectées.

Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.

Toute modification du produit annule toute garantie du fabricant pour les dommages en résultant.

Remarque : conformément aux dispositions, nos produits n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si le produit est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Notes importantes

Consignes de sécurité generals pour outils électriques

⚠ AVERTISSEMENT Lisez toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques qui accompagnent cet outil électrique. Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'» outil électrique « utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) ou les outils électriques sur batterie (sans câble secteur).

1. Sécurité du poste de travail

a. Faire en sorte que la zone de travail soit propre et bien éclairée. Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.

b. Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.

c. Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance. Toute déviation peut entraîner une perte de contrôle de l'outil électrique.

2. Sécurité électrique

a. Le connecteur de raccordement de l'outil électrique doit correspondre à la prise. Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre. Des connecteurs non

modifiés et fiches adaptées réduisent le risque de choc électrique.

b. Éviter tout contact physique avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, fours et réfrigérateurs. Si le corps est mis à la terre, le risque de choc électrique est plus important.

c. Mettre les outils électriques à l'abri de la pluie ou de l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.

d. Ne pas utiliser le câble de raccordement pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant. Maintenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes coupantes ou des pièces mobiles. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.

e. Si l'outil électrique est utilisé à l'extérieur, se servir d'une rallonge autorisée pour l'extérieur. Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.

f. Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

3. Sécurité des personnes

a. Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments. Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures extrêmement graves

b. Toujours porter un équipement de protection individuelle et des lunettes de protection. Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.

c. Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter. Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.

d. Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage. Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures.

e. Éviter toute position du corps anormale. Veiller à adopter une position stable et à toujours maintenir son équilibre. Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.

f. Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux, vêtements et gants à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.

g. Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement. Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.

h. Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique. Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.

1. Utilisation et manipulation de l'outil électrique

a. Ne pas surcharger l'outil électrique. Utiliser l'outil électrique qui convient au travail à réaliser. L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.

b. Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.

c. Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique. Cette mesure de sécurité empêche le démarrage involontaire de l'outil électrique.

d. Conserver les outils électriques inutilisés hors de portée des enfants. L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions. Les outils électriques représentent un danger s'ils sont utilisés par des personnes inexpérimentées.

e. Prendre soin des outils électriques et outils auxiliaires. Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou si endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique. Faire réparer les pièces endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.

f. Maintenir les outils de coupe aiguisés et propres. Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.

g. Utiliser l'outil électrique, les outils auxiliaires, etc. conformément à ces instructions. Tenir compte des conditions de travail et de l'activité à réaliser. Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.

h. Veiller à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.

1. Service après-vente

a. Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine. Ainsi, la sécurité de l'outil électrique est maintenue.

⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Vibration

△ AVERTISSEMENT ! Le syndrome de Raynaud est une maladie vasculaire qui se caractérise par une contraction brutale des petits vaisseaux sanguins des doigts et des orteils. Les symptômes comprennent : engourdissement, perte de sensibilité, picotements, démangeaisons, douleurs, perte de force, changement de couleur ou d'état de la peau. Le sang n'ir-rigue plus suffisamment les zones concernées, ce qui les fait apparaître extrêmement pâles. L'utilisation fréquente d'appareils vibrants peut causer des atteintes nerveuses pour les personnes souffrant des problèmes de circulation (par exemple, fumeurs, diabétiques). Si vous constatez des troubles inhabituels, cessez immédiatement le travail et consultez un médecin. Si vous utilisez le matériel sur de longues périodes et régulièrement, il est donc recommandé de surveiller de près l'état de vos mains et de vos doigts. Pour réduire les dangers, respectez les consignes suivantes :

- S'il fait frais, faites en sorte que votre corps et en particulier vos mains restent au chaud.

- Prenez des pauses régulières et bougez vos mains pour stimuler la circulation sanguine.

• Limitez le temps d'utilisation quotidien d'outils à fortes vibrations et étalez ce temps sur plusieurs jours. Élaborez un plan de travail qui limite la charge de vibrations.
• Veillez à ce que l'appareil vibre le moins possible par une maintenance régulière et des pièces fixes sur l'appareil. Remplacez immédiatement les composants usés.
• Changez régulièrement de position de travail.
• Si la machine est utilisée plus souvent, vous devez vous mettre en relation avec votre revendeur et au besoin faire l'acquisition d'accessoires antivibrations (poignées).

Fonctions de sécurité de la tronçonneuse

• La protection des mains avant protège la main gauche de l'utilisateur si jamais celle-ci glissait de la poignée avant pendant le fonctionnement de la tronçonneuse.
• La protection des mains arrière protège la main droite du contact avec la chaîne de tronçonneuse si celle-ci est projetée ou qu'elle casse.
• Le frein de chaîne est une fonction de sécurité permettant de réduire les blessures dues aux mouvements de recul en arrêtant la chaîne de tronçonneuse en quelques milliseconds. Elle est actionnée par la protection des mains avant en cas de mouvement de recul.
• Le blocage de la mise en marche empêche toute accélération impromptue du moteur. La gâchette d'accélérateur peut uniquement être enfoncée si le blocage de la mise en marche est enfoncé.
• La butée de griffe maintient la tronçonneuse contre le bois pendant les travaux. Ne travaillez jamais sans butée de griffe, la tronçonneuse pourrait projeter l'opérateur vers l'avant. Utilisez la butée de griffe pour tronçonner les troncs d'arbres ou les grosses branches. L'utilisation de la butée de griffe augmente la sécurité des travaux et réduit la charge personnelle ainsi que les vibrations lors des travaux. La butée de griffe doit toujours être utilisée en cas d'utilisation de la tronçonneuse sur un tronc d'arbre. Utilisez la poignée arrière pour appuyer la butée de griffe contre le tronc d'arbre. Pour effectuer la coupe, appuyez la poignée avant vers la ligne de coupe. Si nécessaire, la butée de griffe doit être déplacée avant de continuer la coupe.

Consignes de sécurité générales pour les scies à chaîne

a) Lorsque la scie est en fonctionnement, gardez tous vos membres à l'écart de la chaîne de scie. Avant le démarrage de la scie, assurez-vous que rien ne touche la chaîne de scie. Lors des travaux avec une tronçonneuse, un moment d'inattention suffit à ce que des vêtements ou parties du corps soient happés par la chaîne de scie.

b) Tenez toujours la tronçonneuse en plaçant votre main droite sur la poignée arrière et votre main gauche sur la poignée avant. Le maintien de la scie à chaîne en position inverse augmente le risque de blessures et ne doit jamais être utilisé. c) Tenez la tronçonneuse uniquement au niveau des surfaces de préhension isolées, car la chaîne de tronçonneuse peut entrer en contact avec des câbles électriques dissimulés ou le câble secteur. Le contact de la chaîne de scie avec un câble conducteur peut également mettre les pièces métalliques de l'appareil sous tension, ce qui entraîne un choc électrique. d) Portez une protection pour les yeux. Il est recommandé d'utiliser également d'autres équipements de protection pour l'ouïe, la tête, les mains, les jambes et les pieds. Des vêtements de protection adaptés réduisent le risque de blessures lié à la projection de copeaux et au contact accidentel avec la chaîne de scie. e) Ne travaillez pas avec la scie à chaîne sur un arbre, une échelle, depuis un toit ou une surface instable. Une telle utilisation présente un risque élevé de blessures. f) Veillez toujours à conserver une position stable et n'utilisez la tronçonneuse que si vous vous trouvez sur un sol ferme, solide et plan. Les sols glissants et les surfaces instables peuvent causer une perte d'équilibre ou une perte de contrôle de la scie à chaîne. g) Si vous découpez une branche sous tension, attendez-vous à un mouvement de recul. Lorsque la tension des fibres de bois est relâchée, la branche tendue peut blesser l'utilisateur et/ou lui faire perdre le contrôle de la scie à chaîne. h) Soyez particulièrement prudent lorsque vous découpez des broussailles et de jeunes arbres. Les matériaux fins peuvent se coincer dans la chaîne de scie, être projetés contre vous ou vous faire perdre l'équilibre. i) Portez la tronçonneuse par la poignée avant lorsqu'elle est arrêtée, la chaîne de scie du côté opposé de votre corps. En cas de transport ou de stockage de la tronçonneuse, mettez toujours le capot de protection. Une manipulation attentive de la tronçonneuse réduit les risques de contact involontaire avec la chaîne de scie en fonctionnement. j) Respectez les indications relatives à la lubrification, à la tension de la chaîne et au remplacement du rail de guidage et de la chaîne. Une chaîne mal tendue ou mal lubrifiée peut se rompre ou augmenter le risque de mouvement de recul.

k) Ne coupez que du bois. N'utilisez pas la tronçonneuse à des fins pour lesquelles elle n'a pas été prévue. Exemple : N'utilisez pas la scie à chaîne pour scier du métal, du plastique, de la maçonnerie ou des matériaux de construction qui ne sont pas en bois. Toute utilisation de la tronçonneuse pour des travaux non conformes peut entraîner des situations de danger. I) N'essayez pas d'abattre un arbre avant d'avoir une compréhension claire des risques et de la manière de les éviter. L'utilisateur ou d'autres personnes peuvent être gravement blessés par la chute d'un arbre.

Causes et prévention d'un recul Attention choc en arrière!

• Le rebond peut se produire lorsque le bec ou l'extrémité du guide-chaîne touche un objet, ou lorsque le bois se resserre et pince la chaîne coupante dans la section de coupe.
• Le contact de l'extrémité peut dans certains cas provoquer une reaction inverse soudaine, en faisant rebondir le guide-chaîne vers le haut et l'arrière vers l'opérateur.
• Le pincement de la chaîne coupante sur la partie supérieure du guide-chaîne peut repousser brutalement le guidechaîne vers l'opérateur.
• L'une ou l'autre de ces réactions peut provoquer une perte de contrôle de la scie susceptible d'entraîner un accident corporel grave. Ne pas compter exclusivement que sur les dispositifs de sécurité intégrés dans votre scie.
• En tant qu'utilisateur de scie à chaîne, il convient de prendre toutes measures por éliminer le risque d'accident ou de blessure lors de vos travaux de coupe.

Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les precautions appropriées spécifiées ci-dessous.

• Maintenir la scie des deux mains fermement avec les pouces et les doigts encerclant les poignées de la scie et placer votre corps et vos bras pour vous permettre de résister aux. forces de rebond (Fig. L).
• Les forces de rebond peuvent être maîtrisées par l'opérateur, si des precautions appropriées sont prises. Ne pas laisser partir la scie à chaîne.
• Ne pas tendre le bras trop loin et ne pas couper au-dessus de la hauteur de l'épaule.
• Cela contribue à empêcher les contacts d'extrémité involontaires et permet un meilleur contrôle de la scie à chaîne dans des situations imprévues.
• N' utiliser que les guides et les chaînes de rechange spécifiés par le fabricant.
• Des guides et chaînes de rechange incorrects peuvent provoquer une rupture de chaîne et/ou des rebonds.
• Suivre les instructions du fabricant concernant l'affûtage et l'entretien de la scie à chaîne.
• Une diminution du niveau du calibre de profondeur peut conduire à une augmentation de rebonds.

Informations supplémentaires sur la sécurité

• Si le remplacement du cable d'alimentation est nécessaire, cela doit être réalisé par le fabricant ou son agent pour éviter un danger
• L'usage d'un RCD réduit le risque de choc électrique. Utilisez un disjoncteur de courant de défaut avec un courant de déclenchement de 30 mA ou moins.
• Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
• Suivez attentivement les instructions de maintenance, de contrôle et de service dans ce manuel.
• Exercez -vous avec la scie (raccourcissement de bois rond sur un chevalet) et faites vous expliquer le fonctionnement, le mode d'action, les techniques de sciage et l'équipement de protection personnelle par un utilisateur expérimenté ou un spécialiste.

6. Caractéristiques techniques

Caractéristiques de coupe Tronçonneusee
Longueur de la section 44 cm
Longeuer du guide-chaîne 45,5 cm
Capacité du réservoir d'huile 0,2 l
Type d'huile	porter résistant à l'huile
Pas de la chaîne	3/8"
Epaisseur des entraîneurs	1,27 mm
Type de chaîne	3/8,050x62DL
Nombre zub'ev pignon d'entraînement	7 x 9,525
Pas de denture du pignon d'entraînement	3/8"
Frein de chaîne	Oui
Type de lame	AP18-62-507P
Engine
Moteur	230-240 V ~ / 50 Hz
Puissance du moteur	2400 W
Vitesse de coupe max.	15 m/s
Poids	5,5 kg
Poids sans chaîne ni épée	4,3 kg

Sous réserve de modifications techniques!

Informations sur la bruyance mesurée selon les normes correspondantes :

Niveau de pression acoustique L _pA 96,5 dB

Incertitude de mesure K_p 3 dB

Niveau de puissance acoustiqueL _w 104,5 dB

Incertitude de mesure K_WA 2,36 dB

Niveau de puissance acoustique

garantiL _WA

Portez une protection auditive.

L'exposition au bruit peut entraîner une perte d'audition.

Vibrations A_bv (poignée avant) 6,02 m/s

Vibrations A _hv (poignée arrière) 6,55 m/s ²

Imprécision de mesure K_PA 1,5 m/s ²

- La valeur totale des vibrations et la valeur d'émission de bruit indiquées ont été mesurées dans le cadre d'une méthode de contrôle normalisée et peuvent être utilisées pour comparer un outil électrique avec un autre.

- La valeur totale des vibrations et la valeur d'émission de bruit indiquées peuvent également être utilisées pour réaliser une estimation préalable de la charge.

Mise en garde :

- La valeur des émissions de vibrations peut varier par rapport à la valeur indiquée lors de l'utilisation réelle de l'outil électrique selon la manière dont l'outil en question est utilisé.

- Faites en sorte que la charge issue des vibrations demeure aussi restreinte que possible. Voici quelques exemples de mesures pouvant être prises afin de réduire la charge de vibrations : porter des gants lors de l'utilisation de l'outil ou limitation du temps de travail. À ce niveau, tous les éléments du cycle de fonctionnement doivent être pris en charge (par exemple, délais dans lesquels l'outil électrique est arrêté et dans lesquels il est activé mais sans charge).

7. Déballage

- Ouvrez l'emballage et sortez-en délicatement l'appareil.

- Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).

- Vérifiez que les fournitures sont complètes.

- Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.

- Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

Attention!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

Avertissement!

Portez des lunettes de sécurité, des cache-oreilles antibruit, des gants de protection et des vêtements de travail résistants ! Utilisez la tronçonneuse uniquement avec des rallonges homologuées, présentant les caractéristiques d'isolation et de raccordement prescrites pour une utilisation en extérieur (câbles avec gaine en caoutchouc homologués), qui s'adaptent à la fiche de la tronçonneuse.

La tronçonneuse est équipée d'un circuit de sécurité.

La scie à chaîne est dotée d'un interrupteur de sécurité. Elle fonctionne uniquement si vous appuyez simultanément sur le verrouillage de commande (11) et l'interrupteur marche/arrêt (13).

Si la tronçonneuse ne fonctionne pas, le frein de chaîne doit être desserré au niveau de la protection avant pour les doigts (3).

Montage du guide-chaîne et de la chaîne (fig. 1, 2, 3)

Avertissement : Si la tronçonneuse est déjà raccordée à l'alimentation électrique : tirez la fiche de la prise murale. Portez des lunettes de protection lors de tout travail sur la tronçonneuse.

Important : la protection avant pour les doigts (3) doit toujours être en position haute (verticale) (Fig. 5).

Le rail de guidage et la chaîne de scie sont livrés séparément, c'est-à-dire démontés. Lors du montage, desserrer tout d'abord l'écrou d'arrêt/le système SDS (5), puis retirer la protection de pignon (6). Le boulon de guidage (17) doit se trouver au centre du guidage. Au besoin, ajuster la tension de la chaîne avec l'écrou d'arrêt/le système SDS (5) (Fig. 3).

Avertissement : Pour empêcher toute blessure sur les bords tranchants, portez toujours des gants lors de l'assemblage, du tensionnage et du contrôle de la chaîne.

Avant d'assembler le guide-chaîne et la chaîne, vérifiez le sens de coupe des dents ! Une flèche située sur la protection de pignon (6) indique le sens de déplacement. Afin de déterminer le sens de la coupe, il peut être nécessaire de retourner la chaîne (4). Tenez le guide-chaîne (7) à la verticale avec l'extrémité pointant vers le haut et installez la chaîne (4) en commençant par l'extrémité du guide-chaîne.

Assemblez ensuite le guide-chaîne et la chaîne comme suit :

• Installez le guide-chaîne avec la chaîne sur la roue à chaîne (16) et le boulon de guidage (17).
• Installez la chaîne autour de la roue à chaîne (16) et vérifiez qu'elle est correctement montée (voir Fig. 3).
• Monter la protection de pignon (6) en haut et la fixer précautionneusement avec l'écrou d'arrêt (5).

La chaîne doit désormais être correctement tendue.

Avertissement!

Retirez la fiche de la prise avant d'effectuer tout travail sur la tronçonneuse ! Portez des gants de protection!

• Vérifiez que la chaîne (4) est installée dans la rainure de guidage du guide-chaîne (7).
• Tourner l'écrou d'arrêt/le système SDS (5) dans le sens des aiguilles d'une montre (Fig. 3), jusqu'à ce que la chaîne de scie soit correctement tendue.
• Ne tendez pas trop la chaîne. À froid, il doit être possible de soulever la chaîne au milieu du guide-chaîne d'environ 5 mm.
• À chaud, la chaîne se dilate et se relâche et elle risque de sortir complètement du rail.
• Retendez-la si nécessaire.
• Si la chaîne est retendue lorsqu'elle est chaude, elle doit être desserrée de nouveau lorsque le travail de sciage est terminé. Dans le cas contraire, la contraction qui se produit lors du refroidissement de la chaîne entraînerait une très forte tension.
• Une chaîne neuve nécessite un temps de rodage d'environ 5 minutes. Le graissage de la chaîne est très important à cette étape. Après le rodage, vérifiez de nouveau la tension de la chaîne et retendez-la si nécessaire.

⚠ Attention!

Avant la mise en service, montez absolument l'appareil complètement !

La tension et l'alimentation électrique doivent être conformes aux caractéristiques nominales de la plaque signalétique.

Avant de commencer le travail, vérifiez toujours que la tronçonneuse fonctionne correctement et peut être utilisée en toute sécurité.

Vérifiez également que le dispositif de graissage de la chaîne et la jauge d'huile sont en bon état de marche (voir Fig. 4). Lorsque le niveau d'huile est d'env. 5 mm au-dessus du repère inférieur, vous devez faire l'appoint en huile. Lorsque le niveau d'huile est supérieur, vous pouvez travailler sans crainte.

• Mettez la tronçonneuse sous tension et tenez-la au-dessus du sol. Veillez à ne pas laisser la tronçonneuse toucher le sol. Pour des questions de sécurité, il est recommandé de laisser un dégagement d'au moins 20 cm. Si vous voyez des traces grandissantes d'huile, ceci signifie que le système de graissage de la chaîne fonctionne correctement. En l'absence totale de traces d'huile, essayez de nettoyer l'orifice d'huile (Fig. 2, C) et la conduite d'huile ou contactez votre service après-vente. (Veuillez lire au préalable les instructions correspondantes de la section faire l'appoint de « Lubrifiant à chaîne »).
• Vérifiez la tension de la chaîne et retendez-la, si nécessaire (voir la section « Tensionnage de la chaîne de tronçonneuse » à ce sujet).
• Vérifiez que le frein de chaîne fonctionne correctement (voir également la section « Desserrage du frein de chaîne »").

Mise sous tension

• Relâchez le frein de chaîne (3), pousser le verrou (11) et appuyez sur l'interrupteur d'alimentation (13).
• Placez la griffe inférieure (Fig. 2, J) sur le bois. Soulevez la tronçonneuse par la poignée arrière (1) et sciez le bois. Déplacez la tronçonneuse légèrement vers l'arrière et placez la griffe plus bas.
• Faites attention lors du sciage de bois éclaté étant donné que des morceaux de bois peuvent être arrachés.

Attention!

Après la mise hors tension, la tronçonneuse fonctionne immédiatement à plein régime.

Mise hors tension

• Pour désactiver le dispositif qu'ils résolvent poignée de commutateur 13 à l'arrière.
• Le relâchement de l'interrupteur marche/arrêt entraîne l'arrêt de la tronçonneuse dans la seconde qui suit et un nombre important d'étincelles. Ceci est normal et sûr et indique un fonctionnement correct de la tronçonneuse.
• Après avoir utilisé la tronçonneuse, vous devez toujours : nettoyer la chaîne et le guide-chaîne et remplacer la protection de la chaîne.
• Une fois déclenché le frein de chaîne une désactivation immédiate de la chaîne a lieu.

Explication de l'affichage service (18) (fig. 2):

DEL verte :

La DEL verte s'allume quand l'appareil est en marche.

Transport de la tronçonneuse

Avant de transporter la tronçonneuse, retirez toujours la fiche de la prise et faites glisser la protection de la chaîne au-delà du rail et de la chaîne. Si plusieurs coupes doivent être réalisées à la tronçonneuse, celle-ci doit être mise hors tension entre les coupes.

Fixation de la rallonge

Utilisez uniquement des rallonges adaptées à une utilisation en extérieur. La section transversale du câble (longueur max. de la rallonge : 75 m) doit mesurer au moins 2,5 mm². Raccordez le cordon électrique de la tronçonneuse à la rallonge en insérant le câble de la rallonge dans l'orifice de retenue du carter (Fig. M). Les câbles de rallonge mesurant plus de 30 m réduisent les performances de la tronçonneuse.

Graissage de la chaîne

Pour empêcher une usure excessive, la chaîne et le guide-chaîne doivent être graissés de la même manière lors de leur utilisation. Le graissage est automatique. Ne travaillez jamais sans avoir graissé la chaîne. Si la chaîne sèche, l'ensemble du dispositif de coupe sera rapidement et gravement endommagé. Il est, par conséquent, important de vérifier à la fois le graissage de la chaîne et la jauge d'huile à chaque utilisation (Fig. 4). N'utilisez jamais la tronçonneuse lorsque le niveau d'huile est inférieur au repère « Min. ».

• Min. : Lorsqu'environ seulement 5 mm d'huile sont visibles sur le rebord inférieur de la jauge d'huile (15), vous devez faire l'appoint en huile.
• Max. : Faites l'appoint en huile jusqu'à ce que la fenêtre soit pleine.

Lubrifiants pour chaîne

La durée de vie utile des chaînes de tronçonneuses et de guides-chaînes dépend dans une grande mesure de la qualité du lubrifiant utilisé. L'huile usagée ne doit pas être utilisée ! Utilisez uniquement un lubrifiant pour chaîne écologique. Entreposez le lubrifiant uniquement dans des récipients conformes aux réglementations.

Guide-chaîne

Le guide-chaîne (7) est soumis à une usure particulièrement sévère au niveau de son extrémité avant et de sa partie inférieure. Pour éviter une usure d'un seul côté, tournez le guide-chaîne à chaque affûtage de la chaîne.

Roue pour chaîne

La roue pour chaîne (16) est soumise à une usure particulièrement sévère. Si vous notez des marques d'usure particulièrement profondes sur les dents, la roue pour chaîne doit être remplacée.

Une roue pour chaîne usée écourte la durée de vie utile de la chaîne pour tronçonneuse. Faites remplacer la roue pour chaîne par un revendeur spécialisé ou votre service après-vente.

Protection de la chaîne

La protection de la chaîne doit être fixée sur la chaîne et le guide-chaîne dès que le travail de sciage est terminé et dès que la tronçonneuse doit être transportée.

Frein de chaîne

En cas de rebond, le frein de chaîne (3) sera actionné via la protection avant pour les doigts. La protection avant pour les doigts est poussée vers l'avant par le dos de la main et ceci entraîne l'arrêt par le frein de chaîne de la tronçonneuse ou plutôt du moteur, en 0,15 s (Fig. 5, H).

Desserrage du frein de chaîne (fig. 5)

Afin de pouvoir utiliser de nouveau votre tronçonneuse, vous devez desserrer de nouveau la chaîne. Mettez d'abord la tronçonneuse hors tension. Poussez ensuite la protection avant pour les doigts (3) vers l'arrière en position verticale jusqu'à son enclenchement (Fig. 5, I). Le frein pour chaîne est de nouveau totalement opérationnel.

Protection de la tronçonneuse

N'utilisez jamais la tronçonneuse sous la pluie ou dans des conditions humides.

Avertissement : Si la rallonge est endommagée, retirez immédiatement la fiche de la prise.

Ne travaillez jamais avec un câble endommagé.

• Vérifiez que la tronçonneuse n'est pas endommagée. Avant d'utiliser de nouveau votre outil, vérifiez les dispositifs de sécurité ou toute autre pièce légèrement endommagée afin de garantir qu'ils sont en bon état de marche.
• Assurez-vous que les pièces mobiles fonctionnent correctement.
• Toutes les pièces doivent être correctement assemblées et satisfaire à toutes les conditions requises pour garantir que la tronçonneuse fonctionne correctement.
• Tout dispositif de sécurité et toute pièce endommagés doivent être correctement réparés ou remplacés immédiatement dans l'atelier du service après-vente, sauf indication contraire dans les présentes consignes d'utilisation.

Saut de la scie

Afin d'éviter les accidents, évitez de scier avec la pointe du rail de guidage, car la scie peut soudainement sauter et se déplacer.

Portez toujours l'équipement de protection individuelle dans son intégralité, ainsi que des vêtements de travail solides. Un saut est un mouvement vers l'avant et/ou vers l'arrière du rail de guidage, qui peut se produire lorsque la chaîne coupante rencontre un obstacle (objet) au niveau de la pointe de la lame.

Veillez toujours à bien sécuriser votre pièce à scier. Utilisez des dispositifs de serrage pour retenir la pièce à scier. Cela facilite l'utilisation sécuritaire de la scie à chaîne avec le deux mains.

Un tel saut peut entraîner des mouvements incontrôlables de la scie, en particulier dans le cas d'une chaîne coupante mal serrée ou émoussée. Une chaîne mal affûtée accroît le risque de saut. Ne jamais scier au-dessus de la hauteur des épaules.

Remarques sur les pratiques de travail Remarques importantes

• Utilisez uniquement l'appareil pour découper du bois. Ne coupez pas de métal, de plastique, d'élément de maçonnerie, de matériaux de construction qui ne soient pas en bois, etc.
• Coupez le moteur lorsque que la tronçonneuse entre en contact avec un corps étranger. Contrôlez la tronçonneuse et réparez-la le cas échéant.
• Protégez la chaîne contre la saleté et le sable. Même une petite quantité de saleté peut émousser la chaîne et augmenter le risque de réaction de rebond.
• Commencez à découper de petites pièces de bois pour vous familiariser avec votre appareil avant de vous attaquer à des tâches plus difficiles.
• Appuyez le boîtier de la tronçonneuse contre le tronc de l'arbre lorsque vous commencez à travailler avec la tronçonneuse.
• Laissez la tronçonneuse travailler pour vous. N'exercez qu'une légère pression vers le bas.
• Vous ne devez pas appliquer de pression sur la tronçonneuse à la fin de la coupe afin de ne pas perdre le contrôle sur l'appareil après la sortie de la chaîne hors du bois.

Abattage d'arbres - seulement avec une formation appropriée

Attention! Faites attention aux branches cassées ou mortes qui peuvent tomber pendant le sciage et qui peuvent causer des blessures graves. Ne sciez pas à proximité de bâtiments ou de fils électriques si vous ne savez pas dans quelle direction l'arbre abattu tombera. Ne travaillez pas la nuit car votre visibilité sera réduite, ou sous la pluie, la neige ou la tempête car vous ne pourrez pas dans ces cas prévoir la direction de la chute de l'arbre.

• Planifiez votre travail avec la tronçonneuse à l'avance.
• La zone de travail autour de l'arbre doit être exempte d'obstacle pour que vous ayez un appui sûr.
• L'opérateur de la machine doit toujours se tenir du côté le plus haut de la zone de travail car l'arbre abattu roulera ou glissera probablement vers le bas.
• Faites attention aux branches cassées ou mortes qui peuvent tomber et causer des blessures graves.

Les conditions suivantes peuvent affecter la direction de la chute d'un arbre :

• Direction et vitesse du vent - Inclinaison de l'arbre. L'inclinaison n'est pas toujours détectable/visible en raison du terrain inégal ou en pente. Déterminez l'inclinaison de l'arbre en utilisant un fil de plomb ou un niveau à bulle. - Croissance des branches (et par conséquent poids) sur un côté seulement. - Arbres ou obstacles environnants.

Si la coupe et l'abattage sont effectués par deux ou plusieurs personnes simultanément, la distance entre la personne effectuant la coupe et la personne effectuant l'abattage doit au moins être égale à deux fois la hauteur du bois à abattre. Lors de l'abattage des arbres, veillez à ce qu'aucune personne ne soit exposée à un quelconque danger, qu'aucune ligne d'alimentation ne soit endommagée et qu'aucun dommage matériel ne soit causé. S'il arrive qu'un arbre tombe sur une ligne d'alimentation, contactez immédiatement l'entreprise publique d'approvisionnement.

Faites attention aux parties de l'arbre qui sont mortes ou pourries. Si le tronc est pourri, il peut se rompre soudainement et tomber sur vous. Assurez-vous qu'il y ait suffisamment d'espace pour que l'arbre tombe. Gardez une distance de 2 1/2 fois la longueur de l'arbre de la personne ou des autres objets les plus proches. Le bruit du moteur peut couvrir les cris d'avertissement.

Enlevez la saleté, les pierres, l'écorce, les clous, les agrafes et les fils de l'emplacement de sciage.

Gardez un chemin de fuite libre (fig. a)

Avant l'abattage, prévoir une issue de secours et la dégager, si nécessaire. L'issue de secours doit mener en épi vers l'arrière à partir de la ligne de chute (Fig. A).

Position 1 : Chemin de fuite

Position 2 : Direction de la chute de l'arbre

Abattage de grands arbres - seulement avec une formation appropriée (à partir de 15 cm de diamètre)

Pour abattre de grands arbres, on utilise la méthode de l'entaille. Ici, une entaille est découpée latéralement dans l'arbre en fonction du sens de chute souhaité. Ensuite, la coupe d'abattage est effectuée de l'autre côté de l'arbre et l'arbre tombe dans le sens de l'entaille.

Remarque : Si l'arbre a de grosses racines aériennes, elles doivent être retirées/coupées avant d'effectuer l'entaille. Si la tronçonneuse et utilisée pour éliminer les racines aériennes, la chaîne de sciage ne doit pas toucher le sol pour ne pas émousser la chaîne.

Entaillage et abattage de l'arbre (fig. b - c)

• En angle droit par rapport au sens de chute, sciez une entaille d'une profondeur correspondant à 1/3 du diamètre de l'arbre. Effectuez d'abord la première encoche inférieure horizontale (Fig. B, Pos. 1). Cela permet d'éviter que la chaîne coupante ou le rail de guidage reste coincé(e) lors de l'exécution de la deuxième encoche (Fig. B, Pos. 2). Retirez maintenant le coin découpé.
• Vous pouvez ensuite effectuer la coupe d'abattage (Fig. B, Pos. 3) sur le côté opposé de l'arbre. Pour ce faire, mettez-vous environ à 5 cm au-dessus du centre de l'entaille. Exécutez le trait d'abattage parallèle à l'encoche horizontale. Exécutez I profondeur du trait d'abattage (Pos. 3) de telle sorte à ne rester qu'avec une tige (Pos. 4) (latte d'abattage) pouvant servir de charnière. La tige empêche que l'arbre tourne et soit coupé dans le mauvais sens. Ne sciez pas la tige.

Remarque : L'arbre devrait commencer à tomber au niveau de la tige au fur et à mesure que vous rapprocherez du trait d'abattage. Si vous constatez que l'arbre ne tombe ou ne s'incline pas dans le sens souhaité et que la chaîne coupante reste coincée, brisez le trait d'abattage et utiliser des cales en bois, en plastique ou en aluminium pour ouvrir la coupe et pour coucher l'arbre dans la ligne d'abattage souhaitée.

Lorsque l'arbre commence à tomber, enlevez la scie à chaîne du trait de coupe, l'éteindre, la déposer et sortir de la zone de danger via l'issue de secours prévue. Faites attention à la chute es branches et à ne pas trébucher.

• Faites attention aux signes montrant que l'arbre commence à tomber : bruits de craquement, coupe d'abattage qui s'élargit ou mouvements dans les branches supérieures.
• Ne coupez pas d'arbre partiellement tombé avec votre tronçonneuse pour éviter de vous blesser. Faites particulièrement attention aux arbres partiellement tombés qui ne sont pas soutenus. Si un arbre ne tombe pas complètement, posez la tronçonneuse et utilisez un treuil, une poulie ou un tracteur pour le faire tomber.

Scier un arbre abattu (Débiter les bûches)

Le terme « Débiter les bûches du tronc » signifie couper un arbre abattu en bûches de la longueur souhaitée.

Attention : Ne vous tenez pas sur les bûches/le tronc que vous venez de couper. Les bûches peuvent rouler et vous perdrez votre appui et le contrôle de l'appareil. N'effectuez jamais de travaux de sciage sur un terrain en pente. Veillez à avoir un bon équilibre et à la répartition uniforme du poids du corps sur les deux pieds. Si possible, supporter et soutenir le tronc avec des branches, des poutres ou des cales.

Remarques importantes

• Coupez toujours seulement un tronc ou une branche à la fois
• Faites attention aux échardes/éclats de bois lors de la coupe. Vous pourriez être touché par des particules de bois pointues.
• Ne coupez pas de tronc ou de branche sur un chevalet de sciage. Lors de la coupe de bûches, aucune autre personne ne doit tenir le tronc. De même, ne maintenez pas le tronc avec votre jambe ou votre pied.
• N'utilisez pas la tronçonneuse pour les endroits où les troncs, les racines et d'autres parties des arbres sont étroitement entrelacés. Placez les bûches/tronc dans un endroit dégagé et prenez d'abord les bûches/troncs exposés.

Différentes coupes pour débiter les bûches (Fig. D)

Attention : Si la tronçonneuse est coincée dans une bûche/tronc, ne forcez pas en tirant dessus pour la dégager. Vous pouvez perdre le contrôle de l'appareil et causer de graves blessures et/ou endommager la tronçonneuse. Arrêtez la tronçonneuse, et insérez une cale en plastique ou en bois dans la coupe jusqu'à ce que vous puissiez retirer facilement la tronçonneuse. Replacez la tronçonneuse et effectuez de nouveau la coupe soigneusement. Ne démarrez jamais la tronçonneuse si elle est coincée dans un tronc/une bûche.

Section supérieure (fig. e, pos. 1)

Pour effectuer une section supérieure, placez-vous sur le côté supérieur de la bûche/du tronc, et tenez la tronçonneuse contre la bûche/le tronc. Pour effectuer une section supérieure, n'exercez qu'une légère pression vers le bas.

Section inférieure (fig. e, pos. 2)

Pour effectuer une section inférieure, placez-vous sur le côté inférieur de la bûche/du tronc, et tenez la tronçonneuse contre la bûche/le tronc. Pour effectuer une section inférieure, n'exercez qu'une légère pression vers le haut. Tenez fermement la tronçonneuse pour pouvoir contrôler l'appareil. La tronçonneuse pousse vers l'arrière (dans votre direction).

Attention : Ne tenez jamais la tronçonneuse à l'envers pour effectuer une section inférieure. Vous n'avez aucun contrôle sur l'appareil dans cette position.

Effectuez la première coupe sur le côté de compression de la bûche/du tronc. Le côté de compression d'une bûche/un tronc se trouve là où la pression du poids de la bûche/du tronc est concentrée.

Débiter des bûches sans support (Fig. F)

• Lorsque la totalité de la longueur du tronc d'arbre repose de manière uniforme, effectuez la coupe depuis le haut (pos. 1).
• Veillez à ne pas exécuter la coupe dans le sol.

Découpage du tronc d'un seul côté (Fig. G)

• Si le tronc d'arbre repose sur une extrémité, réalissez la première coupe (pos. 1) depuis le bas (1/3 du diamètre du tronc) pour éviter les éclats.
• Réalisez la deuxième coupe depuis le haut (2/3 du diamètre), à hauteur de la première coupe, pour éviter tout coïncement.

Découpage du tronc des deux côtés (Fig. H)

• Si le tronc d'arbre repose sur les deux extrémités, réalisez la première coupe (pos. 1) depuis le haut (1/3 du diamètre du tronc) pour éviter les éclats.
• Réalisez la deuxième coupe depuis le bas (2/3 du diamètre), à hauteur de la première coupe, pour éviter tout coïncement.

Ébranchage et élagage

Attention : Faites toujours attention à vous protéger contre le rebond. La chaîne en mouvement sur la pointe du rail de guidage en cas d'ébranchage ou de la coupe des branches ne doit jamais entrer en contact avec d'autres branches ou objets. Ce contact peut causer des blessures graves.

Attention : Ne montez jamais dans l'arbre pour l'ébranchage ou l'élagage. N'utilisez pas d'échelles, de plateformes, etc. Vous pouvez perdre l'équilibre et le contrôle de l'appareil.

Remarques importantes

• Travaillez lentement et tenez fermement la tronçonneuse avec les deux mains. Faites attention à garder votre appui et votre équilibre.
• Faites attention aux branches de l'arbre qui peuvent rebondir. Faites particulièrement attention lorsque vous coupez de petites branches. Des matériaux souples peuvent être happés dans la chaîne de sciage et être projetés vers vous ou vous faire perdre l'équilibre.
• Faites attention aux branches de l'arbre qui peuvent rebondir. Cela vaut particulièrement pour les branches pliées ou comprimées. Évitez de toucher les branches ou la tronçonneuse lorsque la pression du bois cède.
• Maintenez votre zone de travail exempte d'obstacle/dégagée. Gardez le chemin exempt de branches pour ne pas trébucher dessus.

Ébranchage (fig. j)

• L'ébranchage signifie retirer les branches de l'arbre abattu.
• Laissez les plus grosses branches sous l'arbre abattu et utilisez-les comme support pendant que vous continuez à travailler.
• Commencez au pied de l'arbre abattu et travaillez en avançant vers le sommet. Enlevez les petites branches avec un sécateur. Enlevez les petites branches en une seule coupe dans le sens de la croissance (flèches, Fig. J).
• Assurez-vous d'avoir toujours l'arbre entre vous et la tronçonneuse.
• Éliminez les plus grosses branches de soutien en suivant la méthode décrite dans le chapitre « Débiter des bûches sans support ».
• Les branches sous tension doivent toujours être coupées du bas vers le haut pour éviter que la scie reste coincée.
• Enlevez toujours les petites branches qui pendent en effectuant une section supérieure. Une section inférieure peut faire tomber les branches dans la tronçonneuse ou se coincer dedans.

Élagage (fig. i)

Attention : Élaguez seulement les branches qui sont à ou sous la hauteur des épaules. N'élaguez jamais les branches qui sont situées au-dessus de la hauteur des épaules. Une telle tâche ne doit être effectuée que par un spécialiste.

• Pour la première section, coupez 1/3 de la partie inférieure de la branche (Pos. 1).
• Coupez ensuite la deuxième section (Pos. 2) à travers toute la branche. La troisième section (Pos. 3) est une section supérieure qui vous permet de couper les branches situées jusqu'à 2.5 à 5 cm du tronc.

Sciage à flanc de coteau (fig. k)

Toujours se placer au-dessus du tronc d'arbre pour le sciage à flanc de coteau (Fig. K). Pour garder le plein contrôle lors du sciage, réduisez la force de pression vers la fin de la coupe, tout en continuant à maintenir fermement les poignées de la scie à chaîne.

Attention : La chaîne coupante ne doit pas toucher le sol.

Une fois la coupe terminée, attendre que la chaîne coupante s'immobilise avant d'enlever la scie à chaîne. Toujours couper le moteur de la scie à chaîne avant de passer d'un arbre à l'autre.

11. Transport

• Pour transporter l'outil électrique, débranchez l'appareil du réseau d'électricité et installez-le à un autre endroit prévu à cet effet.
• Pour éviter les dommages et les blessures, le produit doit être sécurisé lors de son transport à bord de véhicules afin d'éviter qu'il ne bascule et ne glisse.
• Utilisez toujours le couvercle du rail de guidage lors du transport.
• Arrêtez la tronçonneuse avant chaque transport, même sur de courts trajets. Pendant le transport (même dans des véhicules), sécurisez la machine contre le renversement, afin d'éviter les pertes de carburant, les dommages et les blessures.
• Ne portez l'appareil que par la poignée avant. Le rail de guidage est alors orienté vers l'arrière, à l'opposé de votre corps.

12. Maintenance

Avertissement! Retirez toujours la fiche de la prise avant tout travail sur la tronçonneuse !

• Maintenez les évents de refroidissement sur le carter moteur propres et dégagés en permanence. Seul le travail d'entretien décrit dans ces consignes d'utilisation peut être réalisé. Tout autre travail d'entretien doit être réalisé par notre service après-vente.
• Ne modifiez en aucune manière la tronçonneuse étant donné que cela pourrait compromettre sa sécurité.
• Si la tronçonneuse devait tomber en panne malgré nos procédures de fabrication et d'inspection, faites-la réparer par un atelier de service après-vente agréé.

Appoint en huile pour chaîne

Pour empêcher l'entrée de saleté dans le réservoir, nettoyez le bouchon du réservoir d'huile (14) avant de l'ouvrir. Vérifiez le contenu du réservoir d'huile pendant le sciage en vérifiant la jauge d'huile (15). Remettez en place le bouchon du réservoir d'huile et serrez-le bien, puis essuyez toute huile répandue.

Affûtage de la chaîne

Vous pouvez faire affûter rapidement et correctement la chaîne de votre tronçonneuse par des revendeurs spécialisés, auprès desquels vous pouvez également vous procurer un dispositif d'affûtage de chaîne qui vous permettra d'affûter la chaîne vous-même. Respectez les consignes d'utilisation correspondantes. Prenez soin de vos outils. Faites en sorte que vos outils restent affûtés et propres afin de pouvoir travailler correctement et en toute sécurité. Respectez les réglementations concernant l'entretien et les consignes relatives au remplacement des outils.

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation et sont donc des consommables non couverts par la garantie.

Pièces d'usure* : Chaîne, Guide-chaîne, Huile de chaîne, Balais de charbon, Butée à griffes

*Ne font pas partie de l'ensemble de livraison !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de services. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

13. Stockage

• Mettez la protection du guide-chaîne en place lorsque vous transportez et rangez la tronçonneuse.
• Entreposez la machine dans un lieu sec hors de portée des enfants.
• Lorsque la machine n'est pas utilisée, rangez-la de manière à ce qu'elle ne puisse pas être utilisée par une personne non autorisée.

Attention!

Ne laissez pas la machine sans protection à l'extérieur ou dans un environnement humide.

14. Raccordement électrique

Le moteur électrique installé est doté d'un branchement pour la mise en service immédiate. Le branchement correspond aux normes en vigueur (VDE et DIN). S'il est nécessaire de remplacer le câble de raccordement, le fabricant ou son représentant doit s'en charger afin d'éviter les risques pour la sécurité. Le raccordement à effectuer par le client, ainsi que les câbles de rallonge utilisés, devront être conformes à ces normes.

• Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Autrement dit, il est interdit de l'utiliser sur un point de raccordement au choix.
• L'appareil peut entraîner des variations de tension provisoires lorsque le réseau n'est pas favorable.
• Le produit est exclusivement prévu pour l'utilisation aux points de raccordement a) qui ne dépassent pas une impédance de réseau maximale autorisée de «Z» (Zmax. = 0,294 Ω) ou b) qui ont une intensité admissible du courant permanent d'au moins 100 A par phase.
• En tant qu'utilisateur, vous devez vous assurer, si nécessaire en consultant votre entreprise d'électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à l'une des deux exigences a) ou b).

Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même.

Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

Cordons d'alimentation électrique défectueux

Les cordons électriques défectueux résultent souvent de dommages sur l'isolation.

Les causes en sont :

• Des marques de pression lorsque les cordons d'alimentation sont passés par la fente de la fenêtre ou de la porte.
• Des plis en cas de montage ou d'acheminement incorrect des cordons d'alimentation.
• Des coupures lors du passage des fils.
• Dommages à l'isolation lorsqu'on débranche le câble de la prise murale en tirant.

- Des fissures dues au vieillissement de l'isolation. Les cordons d'alimentation électrique ne doivent pas être utilisés et sont extrêmement dangereux en raison des dommages à l'isolation. Vérifiez les cordons d'alimentation électriques régulièrement pour d'éventuels dommages.

Assurez-vous que les cordons d'alimentation ne soient pas connectés au réseau électrique lors de la vérification.

Les cordons d'alimentation électriques doivent être conformes aux réglementations VDE et DIN pertinentes. Utilisez uniquement les cordons d'alimentation avec le marquage H05VV-F. L'impression de la désignation du type sur le câble d'alimentation est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 230-240 V\~.
• Les conducteurs de prolongation jusqu'à 25 m de longueur doivent avoir une section de 1,5 mm ², au dessus de 25 m de longueur, au moins 2,5 mm ².

Type de raccordement Y

S'il est nécessaire de remplacer le câble de raccordement secteur, le fabricant ou son représentant doit s'en charger afin d'éviter les risques pour la sécurité.

Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur - Données figurant sur la plaque signalétique de la machine - Données figurant sur la plaque signalétique du moteur

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usageé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :
• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

Pour connaître les possibilités d'élimination de l'appareil usé, adressez-vous aux autorités communales ou municipales.

Carburants et huiles

• Vider le réservoir de carburant et le réservoir d'huile moteur avant d'éliminer l'appareil !
• Le carburant et l'huile moteur ne doivent pas être jetés avec les ordures ménagères ni dans les égouts, mais éliminés séparément !
• Les réservoirs de carburant et d'huile vides doivent être éliminés de manière respectueuse de l'environnement.

16. Dépannage

Symptôme Cause probable Solution
Le moteur ne fonctionne pas	Pas d'électricité	Vérifiez la prise, le câble et la fiche. Câble endommagé : Faites-le réparer par le service après-vente. Il est interdit de réparer le câble à l'aide de chatterton. Les interrupteurs endommagés doivent être remplacés par un atelier de service après-vente.
	Frein de chaîne	Voir les sections « Frein de chaîne » et « Desserrage du frein de chaîne ».
	Usure du balai de charbon	Remplacez le balai de charbon, faites appel à un atelier de service après-vente.
La chaîne ne se déplace pas	Frein de chaîne Vérifiez le frein de chaîne, desserrez-le si nécessaire.
Mauvaises performances de coupe	Chaîne émousséeTension de la chaîneChaîne mal montée	Affûtez la chaîne.Vérifiez la tension de la chaîne.Vérifiez que la chaîne est correctement montée.
La tronçonneuse fonctionne mais difficilement La chaîne saute en de-hors du guide-chaîne	Tension de la chaîne Vérifiez	la tension de la chaîne.
La chaîne chauffe Graissage	de la chaîne	Vérifiez le niveau d'huile.Vérifiez le graissage de la chaîne.

Déclaration de conformité UE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
GB	hereby declares the following conformity under the EU Directive and standards for the following article	PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EU-richtlijnen en normen
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo

Marke / Brand / Marque: SCHEPPACH

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Déclaration de conformité UE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Déclaration de conformité UE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
GB	hereby declares the following conformity under the EU Directive and standards for the following article	FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
EE	kinnitab käesolevaga nimetatud toote vastavust märgitud EL direktiividele ja standarditele	DK	erklærer hermed, at fölgende produkt er i overensstemmelse med nedenstående EUdirektiver og standarder
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai sj straips-nj	NO	erklærer herved fölgende samsvar under EU-direktiv og standarder for fölgende artikkel
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu

Marke / Brand / Marque: SCHEPPACH

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
