CSE2600 - Pila SCHEPPACH - Bezplatný návod k obsluze

Typ produktu	Elektrická řetězová pila
Značka	Scheppach
Model	CSE2600
Výkon motoru	2400 W
Jmenovité napětí	230-240 V ~ 50 Hz
Délka lišty	45,5 cm (18 palců)
Délka řezu	44 cm
Hmotnost (s řetězem a lištou)	5,5 kg
Hmotnost (bez řetězu a lišty)	4,3 kg
Objem olejové nádrže	0,2 litru
Rozteč řetězu	3/8"
Tloušťka hnacího článku	1,27 mm
Typ řetězu	3/8,050x62DL
Počet zubů řetězového kola	7 x 9,525 mm
Maximální rychlost řezání	15 m/s
Brzda řetězu	Ano (setrvačná)
Přední ochrana prstů	Ano (aktivuje brzdu řetězu)
Zadní ochrana prstů	Ano
Doraz s háky	Ano
Systém SDS pro napínání řetězu	Ano (bez nářadí)
Hladina akustického tlaku (LpA)	96,5 dB(A)
Zaručená hladina akustického výkonu (LWA)	107 dB(A)
Vibrace přední rukojeť	6,02 m/s²
Vibrace zadní rukojeť	6,55 m/s²
Třída ochrany	II (dvojitá izolace)
Typ maziva	Biologicky odbouratelný olej na řetěz

Často kladené otázky - CSE2600 SCHEPPACH

Jak napnout řetěz řetězové pily Scheppach CSE2600?

Odpojte zařízení. Otáčejte maticí SDS (5) ve směru hodinových ručiček, dokud nebude možné řetěz zvednout asi o 5 mm uprostřed lišty. Nepřetahujte. Nový řetěz je třeba po 5 minutách záběhu znovu napnout.

Jaký olej použít na řetěz?

Používejte biologicky odbouratelný olej speciálně pro řetězy řetězových pil. Nikdy nepoužívejte použitý olej. Nádrž má objem 0,2 litru.

Jak aktivovat a uvolnit brzdu řetězu?

Při zpětném rázu je přední ochrana (3) posunuta dopředu a zastaví řetěz za 0,15 s. Pro uvolnění vypněte pilu a poté vraťte přední ochranu do svislé polohy, dokud nezapadne.

Jaká jsou základní bezpečnostní opatření?

Vždy noste brýle, přilbu, ochranu sluchu, rukavice a bezpečnostní obuv. Držte pilu oběma rukama. Vyhněte se kontaktu se špičkou lišty, abyste zabránili zpětnému rázu. Řežte pouze dřevo.

Jak nastartovat řetězovou pilu?

Ujistěte se, že je brzda řetězu uvolněna. Stiskněte a podržte bezpečnostní zámek (11), poté stiskněte vypínač zapnutí/vypnutí (13). Po spuštění uvolněte zámek.

Kdy mám vyměnit řetěz nebo lištu?

Vyměňte řetěz, pokud je tupý, poškozený nebo jsou zuby příliš opotřebované. Při každém broušení otočte lištu. Vyměňte lištu, pokud je drážka opotřebovaná nebo je deformovaná.

Jak se vyhnout zpětnému rázu při používání?

Držte pilu pevně oběma rukama, neřežte nad úrovní ramen, vyhněte se kontaktu špičky lišty s předměty a vždy používejte dobře nabroušený a správně napnutý řetěz.

Mohu pilu používat v dešti?

Ne. Nikdy nepoužívejte pilu v dešti nebo ve vlhkých podmínkách. Zařízení je třídy II, ale voda zvyšuje riziko úrazu elektrickým proudem.

Jak udržovat mazací systém?

Před každým použitím zkontrolujte hladinu oleje (kontrolní okénko). Pokud se po spuštění neobjeví žádná stopa oleje, vyčistěte olejový otvor nebo kontaktujte servis. Používejte pouze vhodný olej.

Co dělat, když se řetěz zasekne ve dřevě?

Vypněte pilu, odpojte ji a poté vložte dřevěný nebo plastový klín do řezu, abyste uvolnili řetěz. Nikdy netahejte za zařízení silou.

NÁVOD K OBSLUZE CSE2600 SCHEPPACH

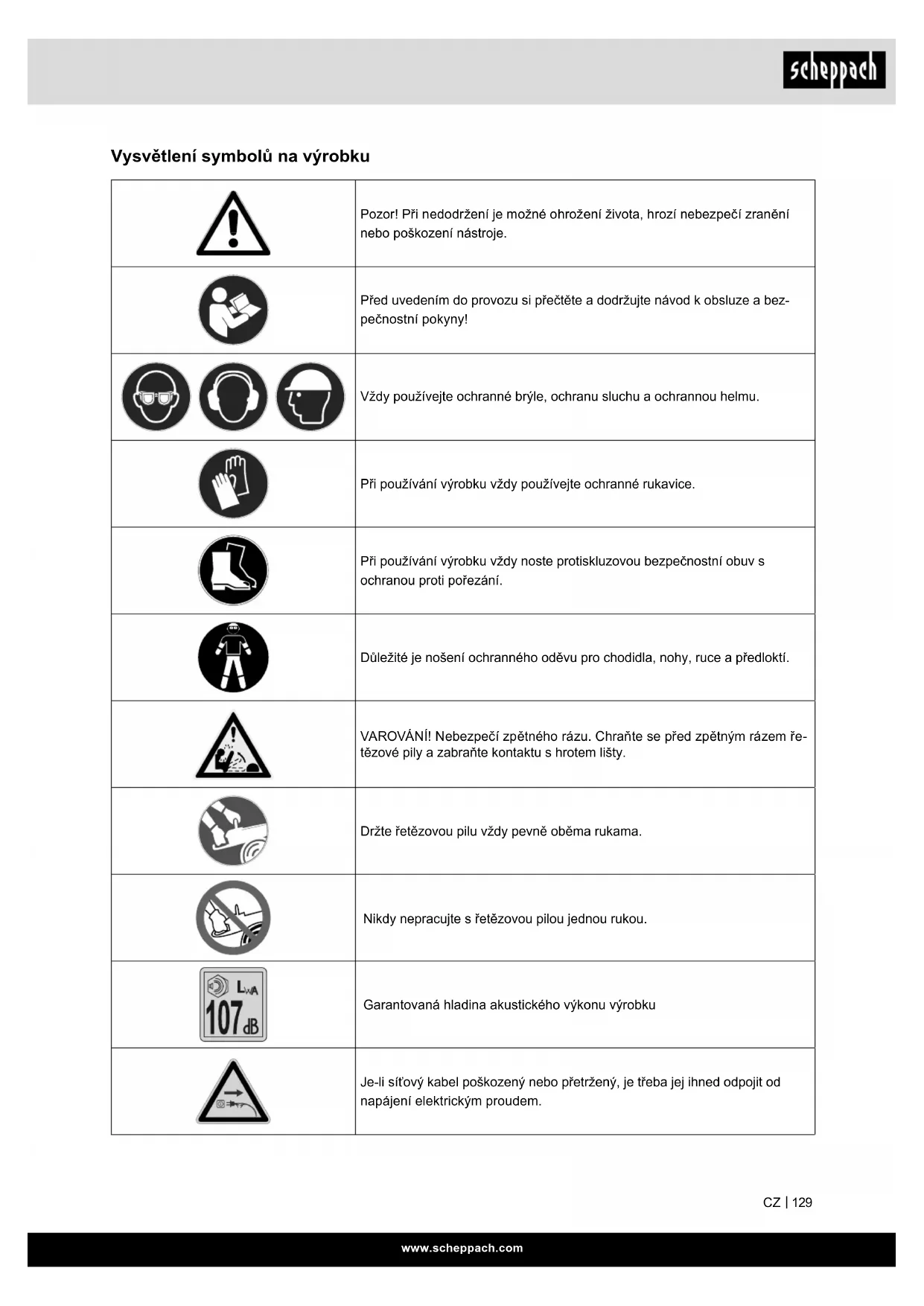

Vysvětlení symbolů na výrobku

		Pozor! Při nedodržení je možné ohrožení života, hrozí nebezpečí zranění nebo poškození nástroje.
		Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bez-pečnostní pokyny!
		Vždy používejte ochranné brýle, ochranu sluchu a ochrannou helmu.
		Při používání výrobku vždy používejte ochranné rukavice.
		Při používání výrobku vždy noste protiskluzovou bezpečnostní obuv s ochranou proti pořezání.
		Důležité je nošení ochranného oděvu pro chodidla, nohy, ruce a předloktí.
		VAROVÁNÍ! Nebezpečí zpětného rázu. Chraňte se před zpětným rázem ře-tězové pily a zabraňte kontaktu s hrotem lišty.
		Držte řetězovou pilu vždy pevně oběma rukama.
		Nikdy nepracujte s řetězovou pilou jednou rukou.
		Garantovaná hladina akustického výkonu výrobku
		Je-li síťový kabel poškozený nebo přetržený, je třeba jej ihned odpojit od napájení elektrickým proudem.

	Nepouživejte výrobek za deště nebo ve vlhkém prostředí.
	Třída ochrany II (dvojitá izolace)
	Spínač/vypínač
	Směr chodu
	Napnutí řetězu
	Směr vestavby řetězu pily
	Brzda řetězu ON/OFF (ZAP/VYP)
	Plnicí otvor oleje na řetěz
	Hmotnost
	Délka řetězové lišty
	Výrobek odpovídá platným evropským směrnícím.
	Výrobek odpovídá platným srbským směrnícím.
NEBEZPEČÍ	Signální slovo označující bezprostředně nastávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.
VAROVÁNÍ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.
OPATRNĚ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.
POZOR	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.
UPOZORNĚNÍ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.

POZOR!

Před prvním uvedením do provozu si důkladně přečtěte tento návod k obsluze a bezpodmínečně dodržujte bezpečnostní předpisy!

Doporučujeme absolvovat odborný bezpečnostní kurz „Osvědčení o absolvování školení o práci s motorovou pilou“ se školící normou pro danou zemi o používání a údržbě řetězové pily a také kurz první pomoci. Při delším nepoužívání a pro nácvik byste měli ze začátku vždy dělat jednoduché řezy na bezpečně podepřeném dřevu, abyste se s řetězovou pilou znovu obeznámili.

Návod k obsluze pečlivě uschovejte!

Upozornění:

Upozorňujeme, že některé vnitrostátní předpisy, např. o bezpečnosti a ochraně zdraví při práci nebo o životním prostředí, mohou omezovat používání řetězové pily.

Obsah:

1. Úvod....133
2. Popis přístroje (obr. 1 - 4).... 133
3. Rozsah dodávky 133
4. Použití v souladu s určením 133
5. Bezpečnostní pokyny 134
6. Technická data 137
7. Rozbalení ...... 137
8. Montáž a obsluha.... 137
9. Uvedení do provozu 138
10. Obsluha 139
11. Přeprava.... 142
12. Údržba.... 142
13. Skladování....142
14. Elektrická přípojka.... 143
15. Likvidace a recyklace 143
16. Odstraňování závad 144
17. Prohlášení o shodě 432

Strana:

1. Úvod

Výrobce:

Scheppach GmbH

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.

Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními.

Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje.

Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Vedle bezpečnostních pokynů a upozornění obsažených v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr. 1 - 4)

1. Rukojeť vzadu
2. Rukojeť vpředu
3. Přední ochrana ruky / brzda řetězu
4. Retěz pily
5. 5Pojistná matice/systém SDS
6. Kryt řetězového kola
7. Lišta (vodicí lišta)
8. Zadní ochrana ruky
9. Sítový kabel
10. Zubová opěrka
11. Spínací západka
12. Odlehčení tahu
13. Spínač ZAP/VYP
14. Víčko olejové nádrže
15. Zobrazení stavu oleje
16. Řetězové kolo
17. Vodicí čep
18. Zobrazení provozního režimu

3. Rozsah dodávky

• Elektrická řetězová pila
• Návod k použití
- Retěz
• Lišta (vedení řetězu)
- Ochranné pouzdro lišty

4. Použití v souladu s určením

Řetězová pila se smí používat pouze nařezání dřeva venku. Pro jiné účely se řetězová pila nesmí používat. Nepoužívejte řetězovou pilu pro práce, pro které není určená. Příklad: Nepoužívejte řetězovou pilu křezání kovu, plastů, zdiva nebo stavebních materiálů, které nejsou ze dřeva.

Výrobek se smí používat pouze v souladu s určením. Jakékoliv další použití kromě tohoto je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Kromě toho je třeba co nejpřesněji dodržovat platné předpisy pro prevenci nehodovosti.

Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnost ní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě a na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a. Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b. Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c. Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a. Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b. Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladníčka-mi. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c. Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.

d. Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané připojné vedení zvyšuje riziko zasažení elektrickým proudem.

e. Používáte-li elektrický nástroj venku, používej-te prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f. Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a. Při práci s elektrickým nástrojem bud'te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním
b. Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c. Zabraňte neúmyslnému uvedení do provo- zu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuv- ky zapnutý, může to vést nehodám.
d. Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e. Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f. Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g. Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h. Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání elektrického nástroje a zacházení s ním

a. Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b. Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c. Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d. Uchovávejte nepoužívané elektrické nástroje mimo dosah děti. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e. O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f. Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými brity se méně příčí a lze je snadněji vést.

g. Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h. Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

1. Servis

a. Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

⚠️ VAROVÁNÍ! Tento elektrický nástroj vytváří během druhu provozního režimu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Vibrace

⚠️ VAROVÁNÍ! Syndrom bílých prstů je vaskulární onemocnění, při němž se malé krevní cévy v prstech rukou a nohou křečovitě stahují. Mezi příznaky patří: Necitlivost, ztráta citlivosti, brnění, svědění, bolest, ztráta síly, změna barvy nebo stavu kůže. Dotčené oblasti již nejsou dostatečně zásobovány krví, a proto vypadají velmi bledě. Časté používání vibrujících přístrojů může u osob s narušením krevního oběhu (např. kuřáci, diabetici) způsobit poškození nervů. Pokud zaznamenáte neobvyklé negativní účinky, okamžitě ukončete práci a poradťe se s lékařem. Při dlouhodobém a pravidelném používání se proto doporučuje bedlivě sledovat stav vašich rukou a prstů. Dodržujte k tomu následující pokyny pro snížení rizik:

• Tělo a zvláště ruce udržujte v chladném počasí teplé.
• Provádějte pravidelné přestávky a pohybujte rukama, abyste podpořili krevní oběh.
• Omezte používání nástrojů s vysokými vibracemi za jeden den, rozdělte je na více dní. Udělejte si pracovní plán, který omezí zatížení vibracemi.
• Pravidelnou údržbou a pevnými díly na přístroji zajistěte co možná nejnižší vibrace přístroje. Opotřebované součásti ihned vyměňte.
• Pravidelně střídejte svou polohu při práci.
• Pokud se stroj provozuje resp. používá častěji, měli byste se spojit se svým specializovaným prodejcem a popř. si opatřit antivibrační příslušenství (rukojeti).

Bezpečnostní prvky řetězové pily

• Přední ochrana rukou chrání levou ruku obsluhující osoby, pokud by při běžící řetězové pile sklouzla z přední rukojeti.
• Zadní ochrana rukou chrání pravou ruku před kontaktem s odmrštěným nebo přetrženým řetězem pily.
• Brzda řetězu je bezpečnostní funkce ke zmírnění zranění v důsledku zpětných rázů a jejím působením se běžící řetězová pila během milisekund zaštaví. Při zpětném rázu je aktivována přední ochranou ruky.
• Blokování zapnutí zabraňuje náhodnému zrychlení motoru. Plynová páka může být stisknuta pouze, pokud je stisknuto blokování zapnutí.
• Drápový doraz podpírá motorovou pilu na dřevě během práce. Nikdy nepracujte bez zubové opěrky, ře-tězová pila může strhnout obsluhující osobu dopředu.

Zubovou opěrku používejte křezání kmenů nebo silných větví. Používání zubové opěrky zvyšuje bezpečnost práce, snižuje osobní zatížení při práci a redukuje také vibrace. Při používání řetězové pily musí být na kmen stromu vždy nasazen drápový doraz. Pomocí zadní rukojeti přitlačte drápový doraz ke kmeni stromu. Chcete-li řezat, zatlačte přední rukojeť směrem k linii řezu. Pro další řezání může být nutné změnit polohu drápového dorazu.

Obecné bezpečnostní pokyny pro řetězové pily

a) Za běžící pily držte všechny části těla směrem od řetězu pily. Ujistěte se před spuštěním pily, že se řetěz pily ničeho nedotýká. Při práci s řetězovou pilou může i moment nepozornosti vést k tomu, že je řetězem pily zachycen oděv nebo části těla.
b) Držte řetězovou pilu vždy svojí pravou rukou za zadní rukojeť a svojí levou rukou za přední rukojeť. Držení řetězové pily opačně zvyšuje riziko zranění a nikdy by se nemělo používat.
c) Retězovou pilu držte pouze za izolované plochy úchopu, protože řetěz pily může narazit na skrytá vedení elektrického proudu nebo vlastní síťový kabel. Kontakt řetězu pily s vedením pod napětím může také přivést napětí do kovových součástí přístroje a způsobit zásah elektrickým proudem.
d) Používejte ochranu očí. Doporučují se další ochranné pracovní prostředky na sluch, hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění okolo letícím třískovým materiálem a náhodným dotknutím se řetězu pily.
e) Nepracujte s řetězovou pilou na stromě, na žebříku, ze střechy nebo jiné nestabilní plochy pro stání. Při práci takovým způsobem hrozí vážné nebezpečí zranění.
f) Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký podklad nebo nestabilní plochy pro stání mohou vést ke ztrátě rovnováhy nebo ke ztrátě kontroly nad řetězovou pilou.
g) Při řezání větví, které jsou napjaté, počitejte s tím, že se odpruží zpět. Pokud se napjatá dřevěná vlákna uvolní, může napjatá větev trefit uživatele a/nebo dostat řetězovou pilu mimo jeho kontrolu.
h) Zejména opatrní bud'te při řezání podrostu a mladých stromů. Tenký materiál se může zachytit v řetězu pily a udeřit vás nebo vás vyvést z rovnováhy.
i) Noste řetězovou pilu za přední rukojeť ve vypnutém stavu, řetěz pily odvrácený od vašeho těla. Při přepravě nebo uschování řetězové pily vždy natáhněte ochranný kryt. Pečlivé zacházení se řetězovou pilou zmenšuje pravděpodobnost neopatrného dotknutí se běžícího řetězu pily.

j) Dodržujte instrukce pro mazání, napnutí ře-tězu a výměnu vodicí lišty a řetězu. Neodborně napnutý nebo namazaný řetěz se může pře-trhnout nebo zvýšit riziko zpětného rázu.
k) Řezejte pouze dřevo. Nepoužívejte řetězovou pilu pro práce, pro které není určená. Příklad: Nepoužívejte řetězovou pilu křezání kovu, plastů, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Používání řetězové pily na práce v rozporu s určením může vést k nebezpečným situacím.
I) Nepokoušejte se pokácet strom dřív, než bu- dete přesně znát rizika a vědět, jak se jich vyvarovat. Uživatel nebo další osoby mohou být vážně zraněny padajícím stromem.

Příčiny a zamezení zpětnému rázu Pozor, zpětný ráz!

• Zpětný ráz může nastat, pokud se špice vodicí lišty dotkne předmětu nebo pokud se ohne dřevo a ře-těz pily se pevně sevře v řezu.
• Dotyk špicí lišty může v mnohých případech vést k neočekávané, dozadu směřované reakci, při které se může vodicí lišta vymrštit nahoru a ve směru obsluhy.
• Při sevření řetězu pily na horní hraně vodicí lišty může lišta silně zpětně udeřit ve směru obsluhující osoby.
• Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a že se možná těžce zraníte. Nikdy se nespoléhejte pouze na bezpečnostní zařízení zabudovaná na řetězové pile.
• Jako uživatel řetězové pily byste měli učinit různá opatření, abyste mohli pracovat bez nehod a zranění.

Zpětný ráz je důsledkem chybného nebo nesprávného používání elektrického nástroje. Tomu lze zabránit vhodnými preventivními opatřeními, popsanými dále:

• Pilu držte pevně oběma rukama, přičemž palce a prsty obepínají rukojeti řetězové pily (obr. L). Tělo a paže uvedťe do takové polohy, ve které můžete zachytit síly zpětných rázů.
• Pokud byla učiněna vhodná opatření, může obsluha síly zpětných rázů zvládnout. Nikdy nepouštějte řetězovou pilu.
• Zabraňte abnormálnímu držení těla a neřezejte nad úrovní ramen.
• Tím je zabráněno nezamýšlenému dotyku špicí lišty a je umožněna lepší kontrola řetězové pily v neočekávaných situacích.
• Používejte vždy výrobcem předepsané náhradní lišty a řetězy pily.
• Nesprávné náhradní lišty a pilové řetězy mohou vést k přetržení řetězu anebo ke zpětnému rázu.
• Držte se pokynů výrobce pro broušení a údržbu řetězu pily.
• Příliš nízké hloubkové omezovače zvyšují sklony ke zpětnému rázu.

Další bezpečnostní pokyny

• Připojovací kabel vedte tak, aby nemohl být při řezání zachycen větvemi apod.
• Používejte ochranný vypínač proti chybnému proudu o vypínacím proudu 30 mA nebo méně.
• Pečlivě dodržujte pokyny pro údržbu, kontrolu a servis v tomto návodu k obsluze.
• Poškozená ochranná zařízení a díly musí odborně opravit nebo vyměnit naše servisní středisko, není-li v návodu k obsluze uvedeno jinak.
• Před zahájením prací s elektrickou řetěžovou pilou se dobře seznamte se všemi ovládacími díly. Cvičte se v zacházení s pilou (řezání kulatiny na koze) a nechte si od zkušeného uživatele nebo odborníka vysvětlit funkci, princip činnosti, technologie pily a osobní ochranné prostředky.

6. Technická data

Hodnoty řezání řetězové pily
Délka řezu 44 cm
Délka lišty 45,5 cm
Objem olejové nádrže 0,2 l
Druh oleje	olej odolný proti opotřebení
Rozteč pilového řetězu 3/8"
Silné hnací články 1,27 mm
Typ řetězu pily 3/8,050x62DL
Počet zubů hnacího kola řetězu 7 x 9,525
Rozteč zubů hnacího kola řetězu	3/8"
Brzda řetězu ano
Typ vodicí lišty	AP18-62-507P
Pohon
Motor V / Hz	230-240 V ~ / 50 Hz
Jmenovitý výkon motoru	2400 W
Rychlost řezu max.	15 m/s
Hmotnost celková	5,5 kg
Hmotnost bez lišty a řetězu	4,3 kg

Technické změny vyhrazeny!

Informace k tvorbě hluku měřené podle příslušných norem:

Nejistota měření K _PA 3 dB

Nejistota měření K _PA 2,36 dB

Garantovaná hladina akustického výkonu L_WA 107 dB

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Vibrace A _hv (přední rukojeti) 6,02 m/s ^2

Vibrace A _hv (zadní rukojeti) 6,55 m/s ^2

Nepřesnost měření K_PA 1,5 m/s ^2

• Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí byly měřeny normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nástroje s jiným.
• Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí lze použít rovněž k předběžnému odhadu zatížení.

Výstraha:

• Hodnota vibračních emisí se může během reálného používání elektrického nástroje lišit od uvedené hodnoty v závislosti na způsobu jeho použití;
• Pokuste se zajistit, abyste udrželi zatížení vibracemi na co nejnižší úrovni. Opatřeními k omezení zatížení vibracemi jsou například nošení rukavic při používání nástroje a vymezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj odpojen, a doby, kdy je sice zapojen, avšak běží naprázdno).

7. Rozbalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR!

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

8. Montáž a obsluha

Výstražné upozornění!

Vždy používejte ochranné brýle, ochranu uší, ochranné rukavice a pevný pracovní oděv!

Řetězovou pilu používejte pouze se schválenými prodlužovacími kabely (s prýžovým oplástěním) o předepsaném výkonu a s přípojkami schválenými pro venkovní prostředí, které se hodí k zástrčce pily.

Řetězová pila je vybavena bezpečnostním obvodem.

Pracuje pouze tehdy, když jednou rukou sepnete spínací západku (11) a spínač zap/vyp (13) zároveň.

Když řetězová pila neběží, je třeba uvolnit brzdu řetězu pomocí přední ochrany ruky (3).

Montáž

Namontujte vodicí lištu a řetěz (obr. 1, 2, 3)

Výstražné upozornění: Pokud byla pila již připojena k napájení elektrickým proudem: Vždy nejprve zařízení odpojte od napájení elektrickým proudem. Při provádění všech prací s pilou nebo na ní používejte ochranné rukavice.

Důležité upozornění: Přední ochrana ruky (3) musí být vždy v horní (svislé) poloze (obr. 5).

Vodicí lišta a pilový řetěz se dodávají samostatně, tedy nenamontované. Při montáži nejprve povolte pojistnou matici/systém SDS (5), a poté odstraňte kryt řetězového kola (6). Vodicí čep (17) se musí uprostřed vedení.

V případě potřeby donastavte pomocí pojistné matice/systému SDS (5) (obr. 3) napnutí řetězu.

Výstražné upozornění! Abyste předešli poraněním o ostré hrany, je třeba při montáži, napínání a kontrole řetězu vždy používat ochranné rukavice!

Před montáží vodicí lišty s pilovým řetězem zkontrolujte směr řezání zubů! Směr chodu je znázorněn šipkou na krytu řetězového kola (6). Pro určení směru řezání může být potřeba otočit pilovým řetězem (4). Podržte vodicí lištu (7) svisle špicí nahoru a nasadte pilový řetěz (4), přičemž začněte na špici vodicí lišty. Následně se vodicí lišta s pilovým řetězem namontujte následujícím způsobem:

• Vodicí lištu s pilovým řetězem namontujte na řetězové kolo (16) a vodicí čep (17).
• Pilový řetěz vedte kolem řetězového kola (16) a zkontrolujte, zda je správně usazený (viz obr. 3).
• Namontujte kryt řetězového kola (6) nahoře a opatrně upevněte pojistnou maticí (5).

Nyní je třeba pilový řetěz ještě správně napnout.

Napínaní pilového řetězu

Výstražné upozornění!

Před všemi pracemi na řetězové pile zařízení vždy nejprve odpojte od napájení elektrickým proudem! Při provádění všech prací na řetězu používejte ochranné rukavice!

• Pilový řetěz (4) musí bezpodmínečně ležet ve vodicí liště (7)!
• Otáčejte pojistnou matici/systém SDS (5) ve směru hodinových ručiček (obr.3), dokud není řetěz pily napnutý.

- Retěz nesmí být napnutý příliš. Z chladných povětrnostních podmínek musí být možné retěz uprostřed vodicí lišty nadzdvihnout cca o 5 mm.

- Za teplého počasí se řetěz protáhne a je poté volnější. Pak hrozí nebezpečí, že řetěz z vodicí lišty sjede.

- Proto jej v případě potřeby včas dopněte.

- Pokud jste dopnuli zahřátý pilový řetěz, je třeba jej na konci práce znovu povolit. Jinak by po vychladnutí bylo napnutí řetězu a s tím spojené stažení pilového řetězu příliš vysoké.

- Nový pilový řetěz musíte nechat cca 5 minut zaběhnout. Přitom je zvláště důležité mazání řetězu. Po zaběhnutí je třeba zkontrolovat napnutí řetězu a případně je dodatečně seřídit.

9. Uvedení do provozu

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontovat!

Elektrické napětí a druh proudu napájení elektrickým proudem se musí shodovat s údaji na typovém štítku. Před zahájením práce je třeba vždy zkontrolovat řádné fungování a bezpečný provoz řetězové pily.

Zkontrolujte také, že je řetěz dobře namazaný a do-statečný stav oleje (viz obr. 4). Pokud je stav oleje cca 5 mm pod dolní značku, je třeba olej doplnit. Když je stav oleje vyšší, můžete začít s prací.

• Zapněte řetězovou pilu a držte ji nad zemí. Řetězová pila se nesmí dotýkat země. Z bezpečnostních důvodů je třeba dodržovat minimální vzdálenost 20 cm. Když objevíte přibývající stopy oleje, znamená to, že řádně funguje systém mazání řetězu. Pokud není možné zjistit žádní známky oleje, vyčistěte nejprve výpust oleje (obr. 2, C) a vedení oleje. Případně se obraťte na odborný podnik. (Předtím si však přečtěte odpovídající pokyny v oddílu „Doplnění maziva na řetěz“).

- V případě potřeby zkontrolujte také napnutí řetězu a prověšení (viz oddíl „Napínaní pilového řetězu“).

- Zkontrolujte řádné fungování brzdy řetězu (viz oddíl „Uvolnění brzdy řetězu“).

Zapnutí

• Uvolněte brzdu řetězu (3), stiskněte spínací západku (11) a zapněte spínač zap/vyp (13).
• Umístěte na dřevo nejspodnější dráp zubové opěrky (obr. 2, J). Řetězovou pilu zvedněte za zadní rukojeť (1) zařízněte ji do dřeva. Řetězovou pilu pohněte trochu dozadu , a poté umístěte zubovou opěrku o něco hlouběji.
• Opatrně se štípaným dřívím, protože se můžou utrhnout kusy dřeva.

Pozor!

Po zapnutí běží řetězová pila ihned plnou rychlostí.

Vypnutí

• Pro vypnutí je třeba pustit spínač zap/vyp (13) na zadní rukojeti.
• Při vypnutí spínačem zap/vyp se řetězová pila zastaví za 1 sekundu za intenzivního jiskření. To je však zcela normální a neovlivní to řádné fungování řetězové pily.
• Po práci s řetězovou pilou: Vždy vyčistěte pilový řetěz a lištu a znovu nasad'te kryt řetězu.
• Při aktivaci brzdy řetězu dojde k okamžité deaktivaci řetězové pily.

Vysvětlivky zobrazení provozního režimu (18) (obr. 2)

Zelená LED:

Zelená LED svítí, když je přístroj v provozu.

10. Obsluha

Přeprava řetězové pily

Než budete moci řetěžovou pilu přepravovat, vždy vytáhněte síťovou zástrčku ze zásuvky a nasadťe na lištu a řetěž kryt řetězu. Pokud chcete řetěžovou pilou provést více žezů, je třeba pilu mezi řezy vypínat.

Prodlužovací kabely

Smí se používat pouze prodlužovací kabely určené pro použití ve venkovním prostředí. Průřez kabelu (max. délka prodlužovacího kabelu: 75 m) musí být minimálně 2,5 mm². Prodlužovací kabel musí z bezpečnostních důvodů končit smyčkou vedenou skrze odlehčení tahu na krytu (obr. M). Prodlužovací kabely delší než 30 m mají nepříznivý vliv na výkon řetězové pily.

Mazání řetězu

Na ochranu před nadměrným opotřebením musí být pilový řetěz a vodicí lištu během provozu rovnoměr-ně namazané. Mazání se provádí automaticky. Nikdy nepracujte bez mazání řetězu. Když řetěz poběží nasucho, celý řezací mechanismus se během krátké doby silně poškodí.

Proto před každým započetím práce zkontrolujte ma- zání řetězu a stav oleje (obr. 4).

Pokud je stav oleje pod značkou „Min.“, pilu neuvá-dějte do provozu.

• Min.: Když se stav oleje na indikátoru (15) nachází pouze 5 mm na spodní značkou, je třeba olej doplnit.
• Max.: Olej naplňte, až dosáhne maximálního stavu na indikátoru (15).

Mazivo na řetěz

Životnost pilového řetězu a vodicí lišty je do značné míry určena kvalitou použitého maziva. Nepoužívejte upotřebený olej! Používejte pouze ekologická maziva. Mazivo na řetěz se smí skladovat pouze v obalech splňujících příslušná ustanovení.

Lišta

Lišta (7) je namáhána zvlástě v oblasti špice (nosu) a dole. Abyste předešli jednostrannému opotrebení při broušení řetězu vodicí lištu obratte.

Řetězové kolo

Řetězové kolo (16) je obzvláště namáháno. Když se na zubech vyskytnou stopy hlubokého opotřebení, je třeba řetězové kolo vyměnit. Opotřebené řetězové kolo snižuje životnost pilového řetězu. Výměna řetězového kola musí být provedena ve specializovaném obchodu nebo v odborném podniku.

Kryt řetězu

Na řetěz a vodicí lištu je třeba ihned po ukončení práce a při přepravě nasadit kryt řetězu.

Brzda řetězu

Při zpětnému rázu pily proběhne aktivace brzdy řetězu (3) pomocí přední ochrany ruky (3). Přední ochrana ruky (3) je tlačena hřbetem ruky dopředu. Díky tomu brzda řetězu během 0,15 sekundy zastaví řetězovou pilu, resp. motor. (obr. 5, H).

Uvolnění brzdy řetězu (obr. 5)

Pro opětovné zprovoznění pily je nutné znovu uvolnit blokování pilového řetězu. Za tímto účelem řetězovou pilu nejprve vypněte.

Pak sklopte přední ochranu ruky (3) zpátky do svislé výchozí polohy, až zapadne (obr. 5, I). Tím je brzda řetězu znovu plně funkční.

Ochrana řetězové pily

Řetězová pila se nesmí používat za deště nebo ve vlhkém prostředí.

Výstražné upozornění: Jestliže je prodlužovací kabel poškozený, ihned vytáhněte zástrčku ze zásuvky. S poškozeným kabelem se nesmí pokračovat v práci.

• Zkontrolujte řetězovou pilu na poškození. Před opětovným použitím zařízení pečlivě zkontrolujte ochranná zařízení nebo případně lehce poškozené díly, zda fungují bezvadně a v souladu s určením.
• Zkontrolujte řádné fungování pohyblivých dílů.
• Všechny díly musí být správně namontované a splňovat všechny podmínky pro zaručení bezvadného provozu řetězové pily.
• Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny odborným podnikem; ledaže by se v tomto návodu k obsluze vyskytovala jinak znějící ustanovení.

Pokyny k praktickému použití

Zpětný ráz

Nehodám s pilou předejdete, když nebudete řezat špicí vodicí lišty, protože pak pila může nenadále odskočit nahoru nebo zpět.

Při práci s pilou vždy používejte kompletní ochranné prostředky a pevný pracovní oděv.

Zpětný ráz je pohyb vodicí lišty směřující nahoru a/nebo dozadu, ke kterému může dojít, když pilový ře-těz na špici lišty narazí na překážku (předmět).

Obrobek vždy dobře zajistěte. K upevnění obrobku používejte upínací přípravky. Usnadní vám bezpečnou obsluhu řetězové pily oběma rukama.

Zpětný ráz způsobuje nekontrolovatelné chování pily, toto nebezpečí hrozí zvlástě, je-li pilový řetěz volnější nebo tupý. Nedostatečně nabroušený řetěz zvyšuje nebezpečí zpětného rázu. Nikdy neřezejte nad úrovní ramen.

Tipy pro praktické použití pily Důležité pokyny

• Zařízení používejte výhradně jen k řezání dřeva. Nepracujte s kovem, plastem, zdivem, stavebními materiály, které nejsou ze dřeva.
• Pokud se pila dostane do styku s cizím tělesem, vypněte motor. Pilu zkontrolujte a případně opravte.
• Chraňte řetěz před nečistotou a pískem. Již malá množství nečistot mohou vést k rychlému otupení řetězu a zvyšují nebezpečí výskytu zpětného rázu.
• Nejdříve začnete při řezání menších kmínků stro- mů cvičit cit pro svůj přístroj, a pak teprve přejděte k těžším úkonům.
• Tlačte těleso řetězové pily proti kmeni stromu, když začnete s řezáním.
• Nechte pilu, at' pracuje pro vás. Vyvíjejte pouze lehký tlak směrem dolů.
• Abyste při výstupu řetězu ze dřeva neztratili nad zařízením kontrolu, neměli byste na konci řezu vy-víjet na pilu žádný tlak.

Kácení stromů - pouze po odpovídajícím školení

Opatrně!: Dávejte pozor na zlomené nebo odumřelé větve, které padají během řezání a mohou být příčinou vážných zranění. Neřezejte v blízkosti budov nebo vedení proudu, pokud nevíte, do kterého směru poražený strom spadne. Nepracujte v noci, protože pak hůře vidíte, nebo při dešti, sněžení nebo v bouři, protože pak nelze předvídat směr pádu stromu.

• Práci s řetězovou pilou naplánujte předem.
• Pracovní prostor okolo stromu by měl být volný, abyste měli bezpečný postoj.
• Při práci s pilou na svahu, by se osoba vedoucí stroj měla vždy nacházet na výše položené úrovni pracovní oblasti, protože lze předvídat, že strom se po pádu odkulí, resp. sklouzne.
• Dávejte pozor na zlomené nebo odumřelé větve, které padají a mohou způsobit těžká zranění.

Směr pádu stromu mohou ovlivňovat následující podmínky:

• směr a rychlost větru
• sklon stromu. Sklon není na základě nerovného nebo příkrého terénu vždy jasný. Určete sklon stromu pomocí olovnice nebo vodováhy.
• Nárůst větví (a tím i hmotnost) pouze na jedné straně.
• Okolo stojící stromy nebo překážky.

Pokud řezání nebo kácení provádí dvě nebo více osob zároveň, měla by vzdálenost mezi dvěma osobami provádějící řezání nebo kácení činit minimálně dvojnásobek výšky káceného stromu. Při kácení stromů je třeba dbát na to, aby nedošlo k ohrožení jiných osob, ke styku s napájecími vedeními a nebyly způsobeny žádné věcné škody.

Pokud by se strom dostal do styku s napájecím vedením, je třeba ihned uvědomit energetický podniky.

Věnujte pozornost poničeným a prohnilým částem stromu. Je-li kmen prohnilý, může se náhle zlomit a spadnout na vás. Ujistěte se, že máte k dispozici dostatek místa pro padající strom. Dodržujte vzdálenost 2,5 délek stromu k další osobě, příp. objektům. Hluk z motoru může přehlušit varovné volání. Odstraňte z místa řezu nečistotu, kameny, volnou kůru, hřebíky, svorky a drát.

Udržujte volnou únikovou cestu (obr. A)

Před kácením je třeba naplánovat únikovou cestu a v případě potřeby ji uvolnit. Úniková cesta by měla vést šikmo pryč od očekávaného směru pádu směrem dozadu (obr. A).

Pozice 1: Úniková cesta Pozice 2: Směr pádu stromu

Kácení velkých stromů - pouze po odpovídajícím školení (od průměru 15 cm)

Pro kácení velkých stromů se používá metoda podříznutí. Při ní je ze strany požadovaného směru pádu vyříznut ze stromu klín.

Poté, co je na druhé straně stromu proveden hlavní řez, padá strom ve směru klínu.

Upozornění: Pokud strom vykazuje velké opěrné kořeny, měly by tyto být odstraněny dříve, než je vyřezána drážka. Používáte-li pilu k odstranění opěrných kořenů, neměla byste pilovým řetězem dotýkat země, aby se neztupil řetěz.

Podříznutí a kácení stromu (obr. B-C)

• Provedte výřez v pravém úhlu vůči směru pádu stromu o hloubce 1/3 průměru kmene. Nejprve provedte spodní směrový zářez (obr. B, poz. 1). Tím předejdete sevření pilového řetězu nebo vodicí lišty při provedení druhého směrového zářezu (obr. B, poz. 2). Odstraňte vyřezaný klín.
• Následně může na protilehlé straně kmenu provést hlavní řez (obr. B, poz. 3). K tomu přidejte cca 5 cm nad středem klínu. Hlavní řez provedte paralelně s vodorovným směrovým zářezem. Hlavní řez (poz. 3) vedte pouze tak hluboko, aby zůstal ještě dostatek dřeva (poz. 4) (nedořez) působící jako směrový závěs. Nedořezané dřevo zabraňuje pootočení stromu a pádu ve špatném směru. Neřezejte skrz nedořez.

Upozornění: Dostane-li se hlavní řez do blízkosti nedořezu, strom by mohl začít padat. Pokud se ukáže, že by strom nemusel padnout žádoucím směrem, nebo by se mohl naklánět dozadu a sevřít pilový ře-těz, přerušte řezání a použijte klíny ze dřeva, plastu nebo hliníku k otevření řezu a shození stromu podél požadované přímky pádu.

Začíná-li strom padat, odstraňte řetězovou pilu z řezu, vypněte ji, odložte a opustte nebezpečnou oblast prostřednictvím naplánované únikové cesty. Dávejte pozor na padající větve a neklopýtněte.

• Dávejte pozor na známky toho, že strom začíná padat: Zvuky praskání, otevírající se hlavní řez nebo pohyby v horních větvích.
• Svou pilou neřezejte částečně spadlé stromy, abyste zabránili zraněním. Dávejte pozor na částěčně spadlé stromy, které nejsou podepřeny. Pokud strom nepadne celý, pilu odložte a pomozte si kabelovým navijákem, kladkostrojem nebo tažným strojem.

Řezání padlého stromu (rozřezání kmenu)

Pojem „rozřezání kmenu“ označuje rozřezání kme- nu padlého stromu na menší kousky s požadovanou délkou.

Opatrně!: Nestavějte se na kmen, který právě řežete. Kmen se může odkulit a vy ztratíte svou stabilitu postoje a kontrolu nad strojem. Řezací práce nikdy neprovádějte na příkrém terénu. Dbejte na bezpečný postoj a rovnoměrné rozdělení své tělesné hmotnosti na obě nohy. Je-li to možné, měl by se kmen podložit větvemi, kládou nebo klínem.

Důležité pokyny

• Řezejte vždy pouze jeden kmen nebo větev.
• Zejména opatrní bud'te při řezání roztrístěného dřeva. Můžete být zasažení ostrými částmi dřeva.
• Malé kmeny nebo větve řezejte na koze. Při řezání kmenů nesmí žádná jiná osoba držet kmen. Nezajišťujte kmen ani svou nohou nebo chodidlem.
• Nepoužívejte pilu na místech, ve kterých jsou kmeny, kořeny a jiné části stromu vzájemně proplete-ny. Vytáhněte kmeny na volné místo a berte přitom nejdříve volně ležící kmeny.

Různé řezy pro rozřezání kmene (obr. D)

Opatrněl: V případě, že je pila sevřena v kmenu, nevytahujte ji násilím. Můžete nad zařízením ztratit kontrolu a přitom si přivodit těžká zranění a/nebo poškodit pilu. Zastavte pilu a zarážejte do řezu plastový nebo dřevěný klín tak dlouho, až lze pilu lehce vytáhnout. Opět spustěte pilu a opatrně ji znovu vložte do řezu. Nikdy nestartujte pilu, pokud je sevřena v kmeni.

Horní řez (obr. E, poz. 1)

Pro horní řez nasadťe na horní straně kmenu a držte přitom pilu proti kmeni. Při horním řezu vyvíjejte pouze lehký tlak směrem dolů.

Spodní řez (obr. E, poz. 2)

Pro spodní řez nasad'te na dolní straně kmenu a držte přitom horní stranu pily proti kmeni. Při dolním řezu vyvíjejte pouze lehký tlak směrem nahoru. Pilu držte dostatečně pevně, abyste mohli mít nad zařízením kontrolu. Pila tlačí dozadu (směrem k vám).

Opatrně!: Pro spodní řez nikdy nedržte pilu otočenou obráceně. V této pozici nemáte nad zařízením kontrolu. První řez veďte vždy na kompresní straně kmene. Kompresní strana kmene je tam, kde se koncentruje tlak daný hmotností kmene.

Rozřezání kmene bez podpěr (obr. F)

• Když kmen doléhá na zem rovnoměrně v celé své délce, začíná se řezat od shora (poz. 1).
• Dbejte na to, abyste neřízli do země.

Rozřezání kmene doléhajícího na zem jenom na jedné straně (obr. G)

• Když kmen doléhá na zem jenom jedním koncem, provedte první řez (poz. 1) od spodní strany (1/3 průměru kmene), abyste předešli tříštění
• Druhý řez provedte shora (2/3 průměru) ve výšce prvního řezu, abyste předešli sevření.

Rozřezání kmene doléhajícího na zem na obou stranách (obr. H)

• Když kmen doléhá na zem oběma konci, provedte první řez (poz. 1) shora (1/3 průměru kmene), abyste předešli tříštění.
• Druhý řez provedte zdola (2/3 průměru) ve výšce prvního řezu, abyste předešli sevření.

Odvětvení a oklestění

Opatrně!: Dávejte vždy pozor a chraňte se před zpětným rázem. Běžící řetěz na špici vodicí lišty nebo při řezání větví nikdy nesmí přijít do styku s jinými větve-mi nebo předměty. Takový kontakt může být příčinou vážných zranění.

Opatrně!: Nikdy za účelem odvětvení a oklestění ne- vstupujte do stromu. Nestůjte na žebřících, podestě atd. Mohli byste ztratit rovnováhu a kontrolu nad za- rízením.

Důležité pokyny

• Pracujte pomalu a držte řetězovou pilu pevně oběma rukama. Dbejte na bezpečný postoj a rovnováhu.
• Dávejte pozor na rychle se vracející části stromu. Při řezání malých částí stromu bud’te extrémně opatrní. Materiál, který lze ohnout, se může zachytit v řetězu pily a udeřit vás nebo vás vyvést z rovnováhy.
• Dávejte pozor na rychle se vracející části stromu. Toto platí zejména pro ohnuté nebo zatížené větve. Když napnutí dřeva klesá, zabraňte tomu, abyste se dostali do styku s větvemi nebo pilou.
• Udržujte svou pracovní oblast volnou. Vyčistěte cestu od větví, abyste o ně neklopýtali.

Odvětvení (obr. J)

• Odvětvení znamená oddělení větví od poraženého kmene.
• Větší větve nechte ležet pod padlým stromem a používejte je jako opěru při další práci.
• Začněte u paty poraženého stromu a pracujte směrem nahoru k vrcholu. Menší části stromu oddělte jedním řezem ve směru růstu (šipka obr. J).
• Dbejte přitom na to, aby se strom vždy nacházel mezi vámi a pilou.
• Větší, podpěrné větve odstraňujte pomocí metod v oddílu „Rozřezání kmenu bez podpěr“.
• Větve, které jsou napnuté, řezejte vždy zdola nahoru, abyste předešli vzpříčení pily.
• Menší, volně visící části stromu oddělujte vždy pomocí jednoho horního řezu. Při spodním řezu by mohla pila upadnout, resp. být sevřena.

Oklestění (obr. I)

Opatrně!: Odřezávejte pouze větve ve výši, resp. pod úrovní výše ramen. Nikdy neřezejte větve nad úrovní ramen. Takové práce nechte odborníkům.

• Při prvním řezu (poz. 1) řezejte do 1/3 spodní části větve.
• Pak druhým řezem (poz. 2) větev zcela přeřízněte. Třetí řez (poz. 3) je horní řez, jehož pomocí oddělíte větev 2,5 až 5 cm od kmene.

Řezání na svahu (obr. K)

Při řezání na svahu stůjte vždy nad kmenem stromu (obr. K). Pro zachování plné kontroly v okamžiku „proříznutí“ snížte na konci řezu přítlačný tlak a řetězovou pilu dále pevně držte za rukojeti.

Opatrně!: Pilový řetěz se nesmí dotknout země.

Po provedení řezu vyčkejte, až se pila zastaví, a te-prve poté řetězovou pilu odstraňte. Než přejdete od jednoho stromu ke druhému, vždy nejprve vypněte motor.

11. Přeprava

• Pro přepravu výrobku jej odpojte od elektrické sítě a nainstalujte jej na jiném k tomu určeném místě.
• Abyste zabránili poškození a zranění, zajistěte výrobek proti převrácení a posunutí během přepravy ve vozidlech.
• Při přepravě používejte vždy kryt vodicí lišty.
• Před každou přepravou, i na krátké vzdálenosti, řetězovou pilu vypněte. Během přepravy stroj zajistěte (i na vozidlech) před převrácením, abyste zabránili ztrátě paliva, poškození nebo zranění.
• Noste přístroj pouze za přední rukojeť. Vodicí lišta přitom směřuje dozadu, odvrácená od těla.

12. Údržba

Výstražné upozornění! Před všemi pracemi na ře-tězové pile je třeba zařízení vždy nejprve odpojit od napájení elektrickým proudem!

• Ventilační štěrbiny na krytu motoru vždy udržujte čisté a průchozí. Sami smíte provádět pouze údržbářské práce popsané v tomto návodu k obsluze. Veškerou ostatní údržbu musí provádět náš zákaznický servis.
• Pila se nesmí nijak měnit, protože pak již není zaručena bezpečnost zařízení.
• Pokud řetězová pila navzdory pečlivé péči a údržbě nefunguje správně, nechte ji, prosím, opravit odborný podnik.

Doplnění mazacího oleje řetězu

Uzavírací klapku olejové nádrže (14) před otevřením očistěte, aby se do nádrže nedostaly žádné nečistoty. Při práci s pilou vždy kontrolujte množství obsahu olejové nádrže pomoci indikátoru (15).

Uzavírací klapku (14) poté znovu dobře uzavřete a případně otřete vyteklý olej.

Broušení pilového řetězu

Vás pilový řetěz nabrousí rychle a odborně ve specializovaném obchodě. Obdržíte v něm také přípravky na broušení řetězu, kterými si budete moci pilový řetěz nabrousit sami. Řídte se, prosím, odpovídajícím návodem k obsluze.

Pečujte svědomitě o své nářadí. Udržujte své nástroje ostré a čisté, abyste mohli pracovat dobře a bezpečně. Dodržujte předpisy pro údržbu a pokyny k výměně nástrojů.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: Řetěz pily, Vodicí lišta, Olej na Řetěz, Uhlíků, Zubová opěrka

* není nutně obsaženo v rozsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

13. Skladování

• Před každou přepravou a uskladněním nasad'te kryt řetězu.
• Přístroj skladujte na suchém místě a mimo dosah dětí.
• Pokud se přístroj nepoužívá, uložte ho tak, aby nemohl být spuštěn neoprávněnou osobou.

Výstraha!

Přístroj neskladujte nechráněný venku nebo ve vlhkém prostředí

14. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Pokud je zapotřebí výměna přípojného vedení, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům. Těmto předpisům musí odpovídat siťová přípojka zákazníka i použité prodlužovací kabely.

• Výrobek splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To znamená, že použití na libovolně volitelných přípoj-ných bodech není přípustné.
• Přístroj může při nepříznivých podmínkách v síti způsobit dočasné kolísání napětí.
• Výrobek je konstruován výhradně pro použití na přípojných bodech, které
  a) nepřekračují maximální přípustnou impedanci sítě „Z“ (Zmax. = 0,294 Ω) nebo
  b) disponují dlouhodobým proudovým zatížením sitě minimálně 100 A/fáze.
• Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem, aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b).

Důležité pokyny

Při přetížení se motor sám vypne. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Používejte pouze přívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 230-240 V\~
• Prodlužovací kabely do délky 25 m musí mít průřez 1,5 milimetru krychlového, nad 25 metrů délky minimálně 2,5 milimetru krychlového.

Typ připojení Y

Pokud je zapotřebí výměna vedení pro připojení na síť, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

15. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na-pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o baterích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:
• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obrat'te na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

O možnostech likvidace vysloužilého přístroje vám podá informace správa vaší obce nebo vašeho města.

Paliva a oleje

• Před likvidací přístroje je nutné vyprázdnit palivo-vou nádrž a nádrž na motorový olej!
• Palivo a motorový olej nepatří do domovního odpadu nebo odtoku, ale musí se sbírat a likvidovat odděleně!
• Prázdné zásobníky oleje a paliva musí být zlikvidovány ekologicky.

16. Odstraňování závad

Závada Možná příčina Odstranění
Motor se nerozběhne	Žádný elektrický proud	Zkontrolujte zásuvku, kabel a zástrčku napájení elektrickým proudemPoškozený kabel: Musí být opraven odborným podnikem. Provizorní oprava (páskou atd.) je přísně zakázánaPoškozený spínač: Musí být opraven odborným podnikem
	Brzda řetězu Viz oddíl „Brzda řetězu“ a „Uvolnění brzdy řetězu“
	Uhlíkové kartáčky jsou opotřebované	Uhlíkové kartáčky nechte vyměnit odborným podnikem
Řetěz se nepohybuje	Brzda řetězu	Zkontrolujte brzdu řetězu a v případě potřeby ji uvolněte
Nedostatečný rezný výkon	Tupý řetězNapnutí řetězuŘetěz neleží správně ve vedení	Řetěz nabrusteŘetěz správně napněteŘetěz správně nasadťe
Těžké rezániŘetěz padá z lišty	Napnutí řetězu	Řetěz správně napněte
Pilový řetěz se zahřívá	Mazání řetězu	Zkontrolujte stav oleje a popř. olej doplňteZkontrolujte mazání řetězu

Vysvetlenie symbolov na výrobku

Návod na obsluhu uchovávajte na bezpečnom mieste!

Upozornenie:

1. Rukovät' vzadu
2. Rukovät' vpredu
3. Predná ochrana rúk/brzda ret'aze
4. Pílová ret'az
5. Poistná matica/systém SDS
6. Kryt ret'azového kolesa
7. Lišta (vodiaca lišta)
8. Zadná ochrana rúk
9. Sietový kábel
10. Ozubený doraz
11. Blokovanie zapnutia
12. Odl'ahčenie t'ahu
13. Zapínač/vypínač
14. Uzáver olejovej nádrže
15. Ukazovatel' hladiny oleja
16. Ret'azové koleso
17. Vodiaci čap
18. Ukazovatel' prevádzky

3. Rozsah dodávky

• Elektrická ret'azová píla
• Návod na použitie
- Ret'az
• Lišta (vedenie ret'aze)
• Ochranné puzdro na lištu

Ret'azová píla sa smie použit' len na pílenie dreva vo vol'nom priestore. Ret'azová píla sa nesmie použit' na iné účely.

5. Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické nástroje

1. Bezpečnost' na pracovisku

2. Elektrická bezpečnost'

Všeobecné bezpečnostné upozornenia pre ret'azové píly

Údaje o reze ret'azovej píly
Dížka rezu 44 cm
Dížka lišty 45,5 cm
Kapacita olejovej nádrže 0,2 l
Typ oleja	olej odolný voči opotrebeniu
Vedenie pílovej ret'aze 3/8"
Hrúbka hnacích článkov	1,27 mm
Typ pílovej ret'aze	3/8,050x62DL
Počet zubov hnacieho ret'azového kolesa	7 x 9,525 6
Rozstup zubov hnacieho ret'azového kolesa	3/8"
Brzda ret'aze	áno
Typ vodiacej lišty	AP18-62-507P
Pohon
Motor	230-240 V ~ / 50 Hz
Menovitý výkon motora	2400 W
Rezná rýchlost' max.	15 m/s
Hmotnost' celkom	5,5 kg
Hmotnost' bez lišty a ret'aze	4,3 kg

Pred montážou vodiacej lišty s pílovou ret'azou skontrolujte smer rezania zubov! Smer chodu je označený šípkou na kryte ret'azového kolesa (6). Na zistenie smeru rezania môže byt potrebné pílovou ret'azou (4) pretočit. Vodiacu lištu (7) držte zvislo so špičkou smerom nahor a nasad'te pílovú ret'az (4), pričom začnite na špičke vodiacej lišty. Následne sa vodiaca lišta s pílovou ret'azou namontuje nasledovne:

Preprava ret'azovej píly

• Min.: Ked' je hladina oleja na ukazovateli (15) len 5 mm nad spodnou značkou, musíte doplnit' olej.
• Max.: Dopíňajte olej, kým nedosiahnete najvyššiu úroveň hladiny na značke (15).

Mazací prostriedok ret'aze

Ihned' po ukončení práce a pri preprave sa musí na ret'az a vodiacu lištu nasadit' kryt ret'aze.

Brzda ret'aze

Ak nebudete pílit' špičkou vodiacej lišty, zabránite nehodám pri pílení, pretože píla sa môže náhle vymrštiť nahor a spät'.

Pri práci s pílou noste vždy kompletný ochranný výstroj a pevný pracovný odev.

Nedostatočne naostrená reťaz zvyšuje nebezpečenstvo spätného nárazu. Nikdy nepíľte nad výškou ramien.

Tipy k praktickému použitiu píly Dôležité upozornenia

Pri stínaní stromov treba dávat' pozor na to, aby nebezpečenstvu neboli vystavené iné osoby, neboli trafené napájacie vedenia a neboli spôsobené vecné škody. Ak sa strom dostane do kontaktu s napájacím vedením, musíte okamžite upovedomit dodávatel'a elektrickej energie.

Výraz „delenie kmeňa“ opisuje rozdelenie spadnutého stromu na kmene s požadovanou dížkou.

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnút.

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

1. Varnost na delovnem mestu

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
CZ	prohlasuje následující shodu podle smernice EU a norem pro výrobek
SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztráci zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začlnající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůci subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
