KASUTUSJUHEND CSE2600 SCHEPPACH

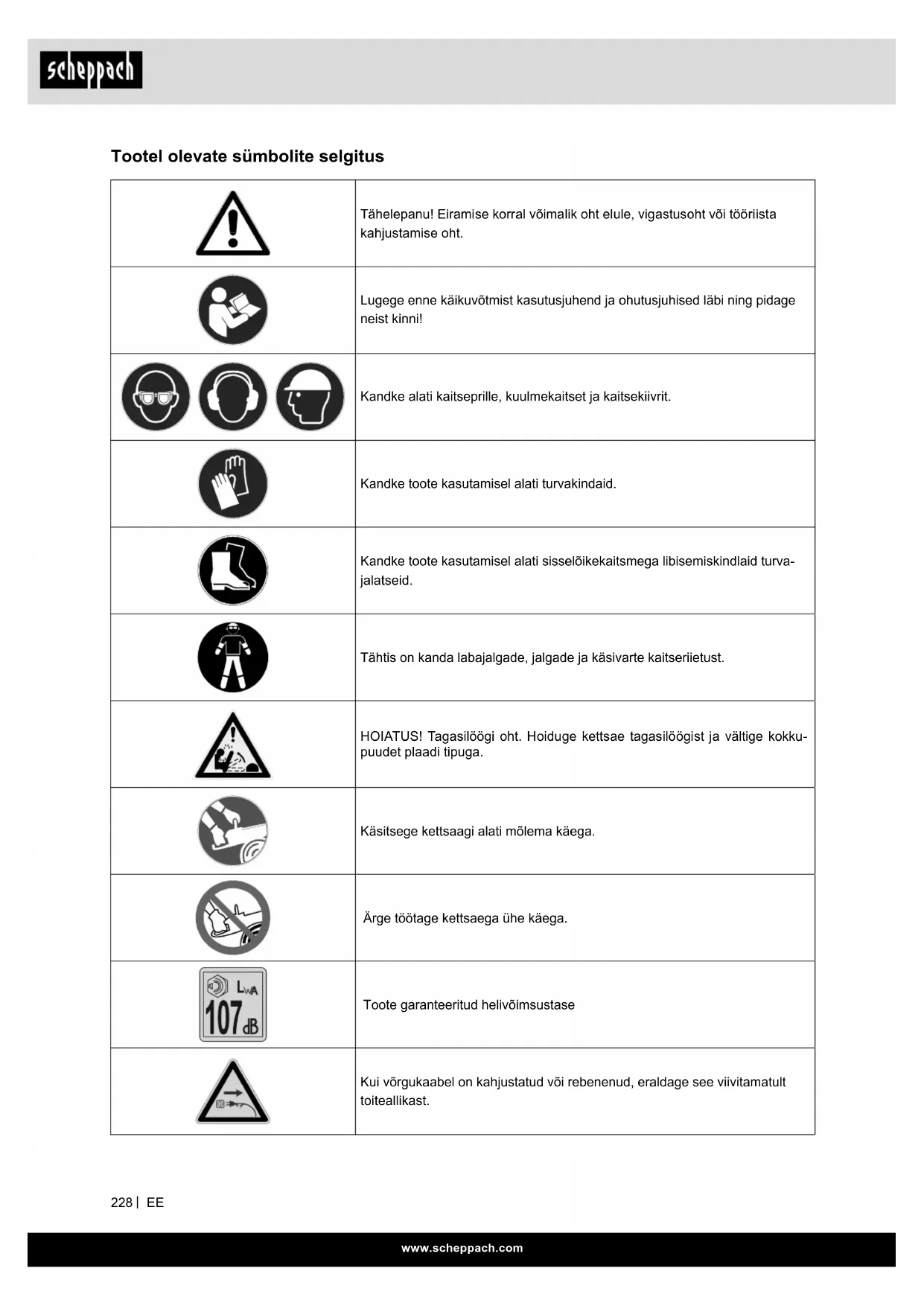

Tootel olevate sümbolite selgitus
 | Tähelepanu! Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht. |
 | Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! |
 |  | Kandke alati kaitseprille, kuulmekaitset ja kaitsekiivrit. |
 | Kandke toote kasutamisel alati turvakindaid. |
 | Kandke toote kasutamisel alati sisselõikekaitsmega libisemiskindlaid turvajalatseid. |
 | Tähtis on kanda labajalgade, jalgade ja käsivarte kaitseriietust. |
 | HOIATUS! Tagasilöögi oht. Hoiduge kettsae tagasilöögist ja vältige kokku-puudet plaadi tipuga. |
 | Käsitsege kettsaagi alati mölema käega. |
 | Ärge töötage kettsaega ühe käega. |
 | Toote garanteeritud helivõimsustase |
 | Kui võrgukaabel on kahjustatud või rebenenud, eraldage see viivitamatult toiteallikast. |
 | Ärge käitage toodet vihmas või niisketes tingimustes. |
 | Kaitseklass II (topeltisolatsioon) |
 | Sisse-/ väljalūliti |
 | liikumissuund |
 | ketipinge |
 | Saeketi paigaldussuund |
 | Ketipidur ON/OFF |
 | Ketiõli täiteava |
 | Kaal |
 | Ketimõõga pikkus |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia juhistele. |
| OHT | Signaalsõna vahetult eelseisva ohtliku olukorra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus. |
| HOIATUS | Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajär-jeks võib olla, kui seda ei väldita, surm või raske vigastus. |
| ETTEVAATUST | Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajär-jeks võib olla, kui seda ei väldita, vähene või mõõdukas vigastus. |
| TÄHELEPANU | Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajär-jeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/ valdusel. |
| JUHIS | Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajär-jeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/ valdusel. |
TÄHELEPANU!
Lugege enne esimest käikuvõtmist käesolev käitusjuhend põhjalikult läbi ja järgige tingimata ohutuseeskirju!
Soovitatakse läbida riigikohase väljaõppestandardiga professionaalne ohutuskursus “Moo-torsaagide kursusest osavõtmise töend” kettsae kasutamise ja hoolduse kohta ning esmaa-bikursus. Pikema mittekasutuse korral ja harjutamiseks peaksite alguses alati tegema liht-said lõikeid kindlalt toestatud puidus, et taas kettsaega tutvuda.
Säilitage käitusjuhendit hoolikalt!
Juhis:
Palun pidage silmas, et mõned siseriiklikud eeskirjad nagu nt töökaitse või keskkonna kohta võivad piirata kettsae kasutamist.
Sisukord:
Lk:
- Sissejuhatus 232
- Seadme kirjeldus (joon. 1 - 4) 232
- Tarnekomplekt 232
- Sihtotstarbekohane kasutus 232
- Ohutusjuhised 233
- Tehnilised andmed 236
- Lahtipakkimine 236
- Ülespanemine ja käsitsemine.... 236
- Käikuvõtmine 237
- Tööjuhised 238
- Transportimine....241
- Hooldus 241
- Ladustamine 241
- Elektriühendus....242
- Utiliseerimine ja taaskäitlus 242
- Rikete körvaldamine 243
- Vastavusdeklaratsioon 433
1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue seadme meeldivat ja edukat kasutamist.
Juhis:
Kõnealuse seadme tootja ei vastuta kehtiva toote-vastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme töttu alljärgnevatel juhtudel:
- asjatundmatul käsitsemisel,
- käsitsemiskorralduse eiramisel,
- remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
- mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
- mitte sihtotstarbekohasel kasutamisel,
- elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.
Pidage silmas:
Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.
Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada tööriista töökindlust ja eluiga.
Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis elektri-tööriista käitamise kohta kehtivaid eeskirju.
Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.
Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.
Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.
2. Seadme kirjeldus (joon. 1 - 4)
- Käepide taga
- Käepide ees
- Eesmine käekaitse/ketipidur
- Saekett
- Kindlustusmutter/SDS-süsteem
- ketiratta kate
- Möök (juhtsiin)
- Tagumine käekaitse
- Võrgukaabel
- Küünistugi
- Sisselülitusriiv
- tömbetökis
- Sisse-/välja-lüliti
- Ōlipaagi sulgekork
- Ölitaseme kuva
- ketiratas
- juhtpolt
- Käituse näidik
3. Tarnekomplekt
• Elektrilised kettsaed
- kasutuskorraldus
• Kett
- Mõõk (ketijuhik)
- Mõõga kate
4. Sihtotstarbekohane kasutus
Kettsaagi tohib kasutada ainult puidu saagimiseks öues. Muudel eesmärkidel ei tohi kettsaagi kasutada. Ärge kasutage kettsaagi töödeks, milleks see pole ette nähtud. Näide: Ärge kasutage kettsaagi metalli, plasti, müüritise või ehitusmaterjalide saagimiseks, mis pole puidust.
Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune edasine ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsus- juhendis sisalduvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.
Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada.
Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.
Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.
Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.
5. Ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
⚠ HOIATUS Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.
Hoidke köiki ohutusjuhiseid ja korraldusi tulevikuks alal.
Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.
1. Ohutus töökohal
a. Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b. Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c. Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalekal-dumisel võite elektritööriista üle kontrolli kaotada.
2. Elektrialane ohutus
a. Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta.
Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b. Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c. Kaitske elektritööriistu vihma ja märja eest.
Vee tungimine elektritööriista suurendab elektrilöögi riski.
d. Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e. Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f. Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.
3. Inimeste ohutus
a. Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi
b. Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c. Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see ön- netusi põhjustada.
d. Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e. Vältige ebaharilikku kehahoiakut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f. Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riietus ja kindad pöörlevatest osadest eemal. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.
g. Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h. Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.
4. Elektritööriista kasutamine ja käsitsemine
a. Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektri- tööriista. Sobiva elektritööriistaga töötate paremi- ni ja ohutumalt ettenähtud võimsusvahemiku piires.
b. Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c. Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d. Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e. Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.
f. Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g. Kasutage elektritööriista, rakendustööriista, rakendustööriistu jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritööriistade kasutamine muudeks kui ettenäh- tud rakendusteks võib põhjustada ohtlikke olukordi.
h. Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.
5. Teenindus
a. Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.
⚠ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiinilis- te implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja medit- siinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.
Vibratsioon
△ HOIATUS! Raynaud' sündroom on veresoonte haigus, mille puhul lähevad väikesed veresooned sörmedes ja varvastes spastiliselt krampi. Sümptomite hulka kuuluvad: tundetus, tundlikkuse kadu, kihelus, sügelus, valu, jõu vähenemine, naha värvuse või seisundi muutmine. Asjaomaseid piirkondi ei varustata enam piisavalt verega ja need muutuvad seetõttu äärmiselt kahvatuks. Vibreerivate tööriistade sage-dane kasutamine võib halvendatud verevarustusega isikutel (nt suitsetajad, diabeetikud) närvikahjustusi tekitada. Kui märkate ebatavalisi vaevusi, siis löpetage kohe töö ja pöörduge arsti poole. Pikaajalistele ja regulaarsetele kasutajatele soovitatakse seetõttu käte ning sörmede seisundit täpselt jälgida. Järgige selle kohta ohtude vähendamiseks järgmisi juhiseid:
- Hoidke oma keha, eriti käed just külma ilmaga soojad.
- Tehke regulaarselt pause ja liigutage seejuures verevarustuse parendamiseks käsi.
- Piirake körgvibreerivate tööriistade kasutamist päevas ja jaotage see mitmele päevale. Koostage endale tööplaan, mis piirab vibratsioonikoormust.
- Hoolitsege regulaarse hooldusega ja seadmel kinniolevate osadega seadme võimalikult vähese vibratsiooni eest. Vahetage ärakulunud detailid viivitamatult välja.
- Vahetage regulaarselt oma tööpositsiooni.
- Kui masinat kasutatakse sageli, siis peaksite oma edasimüüjaga ühendust võtma ja vibratsioonivastased tarvikud (käepidemed) muretsema.
Kettsae ohutusfunktsioonid
- Eesmine käekaitse kaitseb operaatori vasakut kätt, kui see peaks töötava kettsae korral eesmiselt käepidemelt ära libisema.
- Tagumine käekaitse kaitseb paremat kätt mahavisatud või katkenud saeketiga kokkupuutumise eest.
- Ketipidur on ohutusfunktsioon tagasilöökidest tingitud vigastuste vähendamiseks, milleks peatatakse saekett millisekundite jooksul. See aktiveeritakse tagasilöögi korral eesmise käekaitsme poolt.
- Sisselülitustökis takistab mootori juhuslikku kiirendamist. Gaasihooba saab vajutada ainult siis, kui sisselülitustökis on vajutatud.
- Küünistugi toetab töö ajal mootorsaagi puidul. Ärge töötage kunagi ilma küünistoeta, sest kettsaag vöib operaatorit ettepoole rebida. Kasutage küünistuge puutüvede vöi jämedate okste löikamiseks. Küünistoe kasutamine suurendab tööohutust, vähendab töötamisel isiklikku koormust ja samuti vibratsioone. Küünistugi peab olema kettsae kasutamisel alati vastu puutüve pandud. Suruge tagumise käepideme abil küünistuge vastu puutüve. Löikamiseks suruge eesmist käepidet löikejoone suunas. Küünistuge tuleb vajaduse korral löike edasiseks juhtimiseks järele seada.
Kettsaagide üldised ohutusjuhised
a) Hoidke sae töötamise ajal köiki kehaosi saeketist eemal. Veenduge enne sae käivitamist, et saekett ei puutu millegi vastu. Kettsaega töötamisel võib hetkeline tähelepanematus põhjustada olukorra, kus saekett tabab riietust või kehaosi.
b) Hoidke kettsaagi alati parema käega tagumisest pidemest ning vasaku käega eesmisest pidemest. Kettsae kinnihoidmine tagurpidi tööasendis suurendab vigastuste riski ja seda ei tohi kunagi teha.
c) Hoidke kettsaagi ainult isoleeritud haarde-pindadest, sest saekett võib peidetud elek-trijuhtmeid või oma võrgukaablit tabada. Saeketi kokkupuutel pinge all oleva juhtmega võivad ka seadme metallosad pinge alla sattuda ja elektrilööki põhjustada.
d) Kandke silmakaitset. Pea, käte, jalgade ja jalalabade jaoks on soovitatav edasine kaitsevarustus. Sobivad kaitseriided vähendavad vigastusohtu lendava laastumaterjali ja saeketiga juhusliku kokkupuute kaudu.
e) Ärge töötage kettsaega puu otsas, redelil, katuselt küünitades või ebastabiilsel seisupinnal. Sel viisil käitamisel valitseb tõsine vigastusoht.
f) Jälgige alati, et seisate stabiilselt ja kasutate kettsaagi ainult siis, kui seisate köval, kindlal ja tasasel pinnal. Libe aluspind või ebastabiil-sed seisupinnad võivad põhjustada tasakaaluka-du või kontrolli kaotust kettsae üle.
g) Arvestage pinge all oleva oksa lõikamisel, et see võib tagasi lüüa. Puidukiududes valitseva pinge vabanemisel võib pingutatud oks kasutajat tabada ja/või kettsaag kontrolli alt väljuda.
h) Olge madala alusmetsa ja noorte puude löikamisel eriti ettevaatlik. Öhuke materjal võib jääda saeketis kinni ja anda teile lõögi või tömmata teid tasakaalust välja.
i) Hoidke kettsaagi eesmisest pidemest ja kandke seda väljalülitatuna nii, et saekett oleks teie kehast eemale suunatud. Kettsae transportimisel või säilitamisel tömmata alati peale kaitsekate. Hoolikas ümberkäimine kettsaega vähendab saeketiga kogemata kokku-puutumise tõenäosust.
j) Järgige määrimise, keti pingutamise ja juhtplaadi vahetusega seotud korraldusi. Ebaprofessionaalselt pingutatud või määritud kett võib kas rebeneda või suurendada tagasilöögiriski.
k) Saagide ainult puitu. Ärge kasutage kettsaagi töödeks, milleks see pole ette nähtud. Näide: Ärge kasutage kettsaagi metalli, plasti, müüritise või ehitusmaterjalide saagimiseks, mis pole puidust. Kettsaagide kasutamine mitteotstarbekohastel töödel võib põhjustada ohtlikke olukordi.
I) Ärge üritage puud langetada enne, kui omate selget arusaamist riskidest ja nende vältimi- sest. Kasutaja või teised inimesed võivad ümber- kukkuva puu tõttu raskelt vigastada saada.
Tagasilöögi põhjused ja vältimine
- Tagasilöök vöib tekkida siis, kui juhtsiini tipp puudutab eset vöi kui puit paindub ja saekett takerdub löikesse.
- Siini tipu puudutamine võib mõnikord põhjustada ootamatu reaktsiooni tahapoole, mille korral juhtsiin lüüakse üles operaatori poole.
- Saeketi kinnikiilumine juhtsiini ülemisse serva võib siini äkiliselt operaatori suunas tagasi lükata.
- Üksköik milline neist reaktsioonidest vöib pöhjustada kontrollikaotusti sae üle ja nii vöite ennast tõsiselt vigastada. Ärge lootke eranditult kettsaele sisse ehitatud ohutusseadistele.
- Kettsae kasutajana peaksite võtma tarvitusele erinevad meetmed, et oleks võimalik önnetuseta ja vigastuseta töötada.
Tagasilöök on elektritööriista vale või vigase kasutamise tagajärg. Seda on võimalik alljärgnevalt kirjeldatud sobivate ettevaatusmeetmetega vältida:
- Hoidke saagi mõlema käega, kus põial ja sõrmed on ümber kettsae (joon. L). Seadke oma keha ja käsivarred asendisse, kus suudate tagasilöögijõu-dudele vastu seista.
- Kui rakendatakse öigeid meetmeid, suudavad operaatorid tagasilöögijõude hoomata. Ärge laske kettsaagi kunagi lahti.
- Vältige ebaharilikku kehahoiakut ja ärge saagige ölgadest körgemal.
- See hoiab ära juhusliku kontakti siini tipuga ja see võimaldab kettsae paremat juhtimist ootamatutes olukordades.
- Kasutage alati tootja poolt ette kirjutatud varusiine ja saekette.
- Valed varisiinid ja saeketid võivad viia keti rebenemise ja/või tagasilöögini.
- Pidage saeketi teritamisel ja hooldamisel tootja korraldustest kinni.
- Liiga madalad sügavuspiirikud suurendavad tagasilöögi kalduvust.
Edasiulatuvad ohutusjuhised
- Paigaldage ühendusjuhe nii, et saagimise ajal ei jääks see okste või muu sarnase külge.
- Kasutage rikkevoolu-kaitselülitit koos vallandus-vooluga 30 mA või vähemaga.
- Järgige hoolikalt selles käitusjuhendis toodud hooldus-, juhtimis- ja hooldusjuhiseid.
- Kahjustatud kaitseseadised ja osad tuleb meie hoolduskeskuses korralikult remontida või välja va-hetada, kui käitusjuhendis pole teisiti öeldud.
- Tutvuge enne elektrilise kettsaega töötamist köikide juhtosadega. Harjutage saega ümberkäimist (palgi löikamine saagimispukil) ja lubage kogenud kasutajal või spetsialistil selgitada selle funktsioneerimist, toimimisviise, saagimistehnikaid ja isiku- kaitsevarustust.
6. Tehnilised andmed
| Kettsae lõikeandmed |
| Lõikepikkus 44 cm |
| Mõõga pikkus 45,5 cm |
| Õlipaagi mahutavus | 0,2 l |
| Õlitüüp | Kulumiskindel õli |
| Saeketi jaotus | 3/8" |
| Veolüli paksus | 1,27 mm |
| Saeketi tüüp | 3/8,050x62DL |
| Veoketiratta hammaste arv | 7 x 9,525 |
| Veoketiratta hambasamm | 3/8" |
| Ketipidur | Jah |
| Juhtplaadi tüüp | AP18-62-507P |
| Ajam |
| Mootor | 230-240 V~ / 50 Hz |
| Mootori nimivõimsus | 2400 W |
| Lõikekiirus max | 15 m/s |
| Kaal tervikuna | 5,5 kg |
| Kaal ilma mõõga ja ketita | 4,3 kg |
Õigus tehnilisteks muudatusteks reserveeritud!
| Müraemissiooni informatsiooni möödeti asjaomaste normide järgi: |
| Helirõhk L_pA | 96,5 dB |
| Mõõtemääramatus K_PA | 3 dB |
| Helivõimsus L_WA | 104,5 dB |
| Mõõtemääramatus K_WA | 2,36 dB |
| Garanteeritud helivõimsustase L_WA | 107 dB |
Kandke kuulmekaitset.
| Müra toime võib põhjustada kuulmiskadu. |
| Vibratsioon A_hv (käepide ees) | 6,02 m/s ^2 |
| Vibratsioon A_hv (käepide taga) | 6,55 m/s ^2 |
| Mõõtemääramatus K_PA | 1,5 m/s ^2 |
- Esitatud võngete üldväärtus ja esitatud müraemissiooni väärtus mõõdeti normeeritud kontrollmeetodi alusel ning neid saab kasutada ühe elektritööriista vördlemiseks teisega.
- Esitatud võngete üldväärtust ja esitatud müraemissioni väärtust saab samuti kasutada koormuse esmaseks hindamiseks.
Hoiatus:
- Vönkeemissiooni väärtus võib elektritööriista kasutamise ajal esitatud väärtusest erineda sõltuvalt laadist ja viisist, kuidas elektritööriista kasutatakse;
- Proovige hoida vibratsioonist tingitud koormus võimalikult väike. Vibratsioonikoormuse vähendamise näitlikeks meetmeteks on kinnaste kandmine tööriista kasutamisel ja tööaja piiramine. Seejuures tuleb arvesse võtta käitustsükli köiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning selliseid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).
7. Lahtipakkimine
- Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
⚠ TÄHELEPANUI
Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi kilekottide, kilede ja väike-detailidega mängida! Valitseb allaneelamis- ja lämbumisoht!
8. Ülespanemine ja käsitsemine
Hoiatusjuhis!
Kandke alati kaitseprille, körvaklappe, kaitsekindaid ja tugevaid tööriideid!
Kasutage kettsaagi ainult heaks kiidetud, ettekirjutatud võimsusega pikenduskaablitega (kummist ümbrismantliga) ja välistingimustesse heaks kiidetud ühendustega, mis sobivad sae pistikule.
Kettsaag on varustatud ohutuslülitiga. See töötab ainult siis, kui rakendate ühe käega korraga sisselülitustökist (11) ja sisse/välja-lülitit (13).
Kui kettsaag ei tööta, tuleb ketipidur eesmise käekaitsega (3) vabastada.
Montaaž
Juhtsiini ja keti paigaldamine (joon. 1, 2, 3)
Hoiatusjuhis: Kui saag on juba vooluvarustuse külge ühendatud: Lahutage alati seade esmalt vooluvarustusest. Kandke köikide saega või selle kallal tehtavate tööde korral kaitsekindaid.
Tähtis juhis: Eesmine käekaitse (3) peab olema alati ülemises (vertikaalses) positsioonis (joon. 5).
Juhtsiin ja saekett tarnitakse eraldi, seega ka mitte monteerituna. Vabastage montaažil esmalt kindlustusmutter/SDS süsteem (5) ja eemaldage siis ketiratta kate (6). Juhtpolt (17) peab olema juhiku keskel. Seadke vajaduse korral ketipinget kindlustusmutriga/SDS süsteemiga (5) (joon. 3) peale.
Hoiatusjuhis! Teravate servadega vigastuste vältimiseks tuleb keti monteerimisel, pingutamisel ja kontrollimisel kanda alati kaitsekindaid!
Enne saeketiga juhtsiini paigaldamist kontrollige hammaste lõikussuunda! Liikumissuunda näidatakse ketiratta kattel (6) oleva noolega. Lõikesuuna määra-miseks võib olla vajalik saekett (4) ümber pöörata.
Hoidke juhtsiini (7) vertikaalselt tipuga ülespoole ja kinnitage saekett (4), alustades juhtsiini tipuga. See-järel paigaldatakse juhtsiin koos saeketiga järgmiselt:
- Kinnitage juhtsiin saeketi abil ketiratta (16) ja juht-poldi (17) külge.
- Juhtige saekett ümber ketiratta (16) ja kontrollige, kas see asetseb öigesti (vt joon. 3).
- Paigaldage ketiratta kate (6) ülalt ja kinnitage ettevaatlikult kindlustusmutriga (5).
Enne kettsaega köigi tööde tegemist ühendage sea-de eelnevalt alati vooluvõrgust lahti!
Ketil töötades kandke alati kaitsekindaid!
- Saekett (4) peab olema tingimata juhtsiinis (7)!
- Keerake kindlustusmutrit/SDS süsteemi (5) päripäeva (joon. 3), kuni saekett on õigesti pingutatud.
- Kett ei tohi olla liiga pingul. Külma ilmaga peab keti juhtsiini olema võimalik keskel tõsta umbes 5 mm.
- Kui ilm on soe, venib kett välja ja seejärel on see lötv. Siinkohal on siis oht, et kett jookseb juhtsiinilt maha.
- Seetõttu tuleb vajadusel õigel ajal järele pingutama.
- Kui soojaks töötanud saeketti pingutatakse järele, tuleb töö lõpul seda taas lõdvendada. Vastasel juhul muutuks ketipinge mahajahtumisel ja saeketti kokkutõmbumisel liiga suureks.
- Uus saekett peab sisse jooksma umbes 5 minutit. Eriti oluline on siin keti määrimine. Pärast sisse-jooksmist tuleb ketipinget kontrollida ja vajadusel reguleerida.
9. Käikuvõtmine
⚠ Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata terviklikult!
Toiteallika voltide arv ja voolu tüüp peavad vastama tüübisildil olevale teabele.
Enne töö alustamist tuleb alati kontrollida kettsae korrektset toimimist ja ohutut kasutamist.
Samuti kontrollige, kas kett on korralikult määritud ja ölitase piisavalt körge (vt joon. 4). Kui ölitase on umbes 5 mm alumisest märgist körgemal, tuleb öli lisada. Kui ölitase on körgem, võite tööle asuda.
- Lülitage kettsaag sisse ja hoidke seda pöranda kohal. Vältige kettsae kokkupuudet pörandaga. Ohutusalastel pöhjustel tuleb siin hoida vähemalt 20 cm vahemaad. Kui avastate üha rohkem ölijälgi, siis tähendab see, et keti määrimissüsteem talitleb nõuetekohaselt. Kui Te ei suuda ölijälgi tuvastada, siis puhastage esmalt öli väljalase (joon. 2, C) ja ölitorustik. Vajadusel pöörduge erialakäitise poole. (Palun lugege eelnevalt läbi vastavad korraldused lõigus "Ketimäärdeaine juurdevalamine").
- Vajaduse korral kontrollige ka ketipinget ja läbirippumist (selleks vt jaotist "Saeketi pingutamine").
- Kontrollige ketipiduri nõuetekohast talitlust (selleks vt jaotist "Ketipiduri vabastamine").
Sisselülitamine
- Vabastage ketipidur (3), vajutage sisselülitusriivi (11) ja rakendada sisse-/välja-lülitit (13).
- Asetage küünistoe (joon. 2, J) alumine sörg puidule. Töstke kettsaag tagumisest käepidemest (1) üles ja saagige puitu. Viige kettsaagi veidi tahapoo-le ja seejärel asetage küünistugi veidi sügavamale.
- Olge lõigatud puiduga ettevaatlik, sest puutükid võivad ära rebeneda.
Tähelepanu!
Pärast sisselülitamist talitleb kettsaag kohe täiskiirusel.
Väljalülitamine
- Väljalülitamiseks tuleb tagumisel käepidemel sisse-/välja-lüliti (13) vabastada.
- Sisse-/välja-lülitist väljalülitades peatub kettsaag 1 sekundiga, kui tekivad sädemed. See on aga täiesti normaalne ja see ei möjuta kettsae nõuetekohast talitlust.
- Pärast kettsaega töötamist: Puhastage alati saekett ja möök ning paigaldage ketikaitse taas.
- Ketipiduri vallandamisel järgneb kohe kettsae deaktiveerimine
Käituse näidiku selgitus (18) (joon. 2)
Roheline LED:
Roheline LED põleb, kui seade on käigus.
10. Tööjuhised
Kettsaagide transport
Enne kettsae transportimist eemaldage võrgupistik pistikupesast ja kinnitage ketikaitse siini ja keti kohale. Kui kettsaega tuleb teha mitu sisselõiget, tuleb saag lõikude vahel välja lülitada.
pikenduskaabel
Kasutada tohib ainult välistingimustes kasutamiseks möeldud pikenduskaablit. Kaabli ristlöige (pikenduskaabli max pikkus: 75 m) peab olema vähemalt 2,5 mm². Ohutuse tagamiseks peab pikenduskaabel löppema silmuses, mis juhitakse läbi korpuse tömbetökise (joon. M).
Üle 30 m pikkused pikenduskaablid möjutavad kettsae jõudlust negatiivselt.
Keti määrimine
Liigse kulumise eest kaitsmiseks tuleb saekett ja juhtsiin töö ajal ühtlaselt määrida. Määrimine toimub automaatselt. Ärge kunagi töötage ilma keti määrimiseta. Kui kett kuivab, saab kogu löikeseade lühikese aja jooksul tõsiseid kahjustusi.
Seetõttu kontrollige enne töö alustamist iga kord keti määrimist ja õlitaset (joon. 4).
Ärge töötage saega, kui ölitase on madalam kui märge "min".
- Min: Kui ölitase ületab näidikul (15) veel ainult 5 mm alumist märgistust, siis tuleb öli juurde valada.
- Max: Valage öli juurde, kuni näidikul (15) on saavutatud kõrgeim tase.
Keti määrdevahend
Saeketi ja juhtsiini vastupidavus on suuresti määra-
tud kasutatud määrdeaine kvaliteediga. Ärge kasu-
tage vanaöli! Kasutage ainult keskkonnasöbralikku
määrdeainet. Ketimäärdeainet tohib hoida ainult kon-
teinerites, mis vastavad asjakohastele määrustele.
Mõõk
Mõök (7) on eriti raske pinge all tipus (ninas) ja all. Pöörake ühepoolse kulumise vältimiseks juhtplaat ümber, kui teritate ketti.
ketiratas
Ketiratas (16) on eriti pinges. Kui leiate hammaste sügavaid kulumisjälgä, tuleb ketiratas välja vahetada. Kulunud ketiratas lühendab saeketi säilivust. Ketiratas tuleb vahetada välja erialakaubanduse või erialakäitise poolt.
Ketikaitse
Ketikaitse tuleb kohe pärast töö löppu ja transportimisel ketile ning juhtplaadile paigaldada.
ketipidur
Sae tagasilöögi korral järgneb ketipiduri (3) vallandamine eesmise käekaitse (3) kaudu. Käe eesmine kaitse (3) surutakse käe seljaosaga ettepoole. See-läbi seisatab ketipidur kettsaag ja mootor 0,15 sek jooksul. (joon. 5, H).
Ketipiduri vabastamine (joon. 5)
Sae tööks valmisoleku taastamiseks tuleb saeketi blokeerimine uuesti vabastada. Selleks lülitada kettsaag esmalt välja.
Seejärel keerake eesmine käekaitse (3) tagasi vertikaalsesse lähteasendisse, kuni see fikseerub (joon. 5, 1). Selleks muutub ketipidur taas talitlusvõimeliseks.
Kettsaagide kaitse
Kettsaagi ei tohi kasutada vihma ega niiskete tingi-
muste korral.
Hoiatusjuhis: Kui pikenduskaabel on kahjustatud, siis võtke pistik kohe pistikupesast välja. Kahjustunud kaabliga ei tohi töötada.
- Kontrollige kettsaagi kahjustuste suhtes. Kontrollige enne tööriista uuesti kasutamist kaitseasadiseid või mistahes kergesti kahjustatud detaile hoolikalt nende laitmatu ja sihtotstarbekohase talitluse suhtes.
- Kontrollige liikuvaid osi nõuetekohase talitluse suhtes.
- Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et tagada kettsae laitmatu käitamine.
- Kahjustatud turvaseadmeid ja -osi peab paranda-ma või vahetama erialakäitis; kui selles käsitsusju-hendis pole vastupidiseid sätteid.
Juhised praktiliseks rakendamiseks
Tagasilöök
Saagimisõnnetusi saab vältida, kui te ei sae juhtsiini tipuga, sest siis võib saag ootamatult üles- ja tagasi- lõögi anda.
Saega töötades kandke alati tervet kaitsevarustust ja tugevaid tööriideid.
Tagasilöök on juhtsiini üles- ja/või tagasiliikumine, mis võib juhtuda, kui saekett tabab mõõga tipuga mõnda takistust (eset).
Kinnitage oma töödetail alati kindlalt. Kasutage pingutusrakiseid, et töödetaili kinni hoida. See lihtsustab kettsae kindlat käsitsemist mölemat kätt kasutades.
Tagasilöök paneb sae käituma kontrollimatult. See oht on eriti ilmne, kui saekett on lahti või nüri. Ebapiisavalt teritatud kett suurendab tagasilöögi ohtu. Ärge kunagi saagige ölgadest körgemal.
Nõuanded sae praktiliseks rakendamiseks Tähtsad juhised
- Kasutage seadet üksnes puidu saagimiseks. Ärge töödelge metalli, plasti, müüritist, ehitusmaterjali, mis pole puidust.
- Lülitage mootor välja, kui saag puutub kokku võõrkehaga. Kontrollige saagi ja parandage vajadusel.
- Kaitske ketti mustuse ja liiva eest. Isegi väikes mustus võivad ketti kiiresti nüristada ja suurendada tagasilöögi riski.
- Alustage harjutamiseks väiksemate puutüvede saagimist, et saada oma seadme tunnetus enne, kui vötate endale raskemaid ülesandeid.
- Suruge enne saagimise alustamist kettsae korpus vastu puutüve.
- Laske sael teie heaks töötada. Avaldage ainult kerget survet allapoole.
- Selleks, et seade ei kaotaks kontrolli pärast keti väljumist puidust, ei tohiks saele lõikeosa poole survet avaldada.
Puude langetamine - ainult vastava väljaõppega
Ettevaatust! Pöörake tähelepanu murdunud või sur- nud okstele, mis võivad saagimise ajal alla kukkuda ja tõsiseid vigastusi põhjustada. Ärge saagige hoonete või elektrijuhtmete läheduses, kui Te ei tea, millisesse suunda langetatud puu kukub. Ärge töötage öösel, kui nähtavus on halvenenud, ega vihma, lume või tormi korral, kuna puu kukkumise suund on ette- arvamatu.
- Planeerige eelnevalt oma tööd kettsaega.
- Tööpiirkond ümber puu peaks olema vaba, et Teil oleks turvaline seis.
- Kallakul saagimisel peaks masina operaator olema alati tööalast körgemal tasemel, kuna puu vöib pärast langetamist veereda vöi allapoole libiseda.
- Vaadake läbi katkised või surnud oksad, mis või-vad alla kukkuda ja põhjustada tõsiseid vigastusi.
Järgmised tingimused võivad mõjutada puu kukkumissuunda:
- Tuule suund ja kiirus
- Puu kalle. Kalle pole ebatasasel või järsul maastikul alati äratuntav. Määrake puu kalle loodi või vesiloodi abil.
- Oksakasv (ja seega raskus) ainult ühel küljel.
• Piirnevad puud või takistused
Kui korraga raiuvad ja langetavad puid kaks või enam inimest, peaks raie- ja raieelanike vaheline kaugus olema vähemalt kaks korda langetatava puu körgust. Puude langetamisel veenduge, et teised inimesed ei oleks ohus, et toiteühendused ei saaks pihta ja et ei tekitata materiaalset kahju. Kui puu puutub kokku toiteühendustega, tuleb sellest viivitamata tarneette-võtet teavitada.
Pöörake tähelepanu purunenud ja mädanenud puuosadele. Kui tüvi on mädanenud, vöib see ootamatult murduda ja peale kukkuda. Tehke kindlaks, et langetatava puu jaoks on piisavalt ruumi. Järgmisest inimesest vöi muudest objektidest hoidke vahemaad, mis on 2 1/2 korda puu pikkust. Mootorimüra vöib hoiatushüüdeid summutada.
Eemaldage saagimiskohast mustus, kivid, lahtine koor, naelad, klambrid ja traat.
Hoidke põgenemistee vaba (joon. A)
Enne langetamist tuleks planeerida põgenemistee ja vajadusel see vabastada. Põgenemistee tuleks suunata diagonaalselt eeldatavast kukkumisjoonest tahapoole (joon. A).
Positsioon 1: põgenemistee
Positsioon 2: puu kukkumissuund
Suurte puude raie - ainult vastava väljaõppega (läbimõõduga 15 cm)
Suurte puude langetamiseks kasutatakse tagalõikemeetodit. Seejuures lõigatakse vastavalt soovitud kukkumissuunale puu küljelt välja kiil. Pärast seda, kui puu teisel küljel tehti langetuslõige, kukub puu kiilu suunda.
Juhis: Kui puul on suured tugijuured, siis tuleks need enne sälgu sisselõikamist eemaldada. Kui saagi kasutatakse tugijuurte eemaldamiseks, ei tohiks saekett puudutada maad, nii et kett ei muutuks nüri.
Tagalõige ja puu langetamine (joon. B-C)
- Saagige sälk, mille sügavus on 1/3 puu läbimöö-dust, langetussuuna suhtes täisnurga all. Esmalt tehke alumine horisontaalne sälk (joon. B, pos. 1). Sedasi väldite saeketi või juhtsiini takerdumist teise sälgu lõikuse korral (joon. B, pos. 2). Eemaldage nüüd väljalõigatud kiil.
- Seejärel saate eemaldada langetuslöike puu vastasküljel (joon. B, pos. 3). Alustage selleks u 5 cm ülalpool sälgu keskkohta. Tehke langetuslöige paralleelselt horisontaalse sälgu suhtes. Saagige langetuslöige (pos 3) sisse ainult nii sügavalt, et jäab alles ühendusriba (pos 4) (langetusriba), mis saab toimida šarniirina. Ühendussild takistab puu pööramist ja vales suunas kukkumist. Ärge saagige ühendussilda läbi.
Juhis: Langetuslöike lähenemisel ühendusribale peaks puu hakkama kukkuma. Kui see näitab, et puu ei pruugi soovitud suunas kukkuda või see kaldub tagasi ja saekett on kinni jäänud, katkestage langetuslöige ja kasutage puitu, plasti või alumiiniumist valmistatud kiilu lõike avamiseks ja puu viimiseks soovitud kukkumisjoonele.
Kui puu hakkab langema, eemaldage kettsaag löikelt, lülitage see välja, pange see maha ja väljuge ohupiirkonnast kavandatud põgenemistee kaudu.
- Pöörake tähelepanu ilmingutele, et puu hakkab kukkuma: ragisevad mürad, avanev langetuslöige või liikumised ülemistes okstes.
- Ärge lõigake vigastuste vältimiseks oma saega osaliselt langetatud puid. Pöörake eriti tähelepanu osaliselt langetatud puudele, mis pole toestatud. Kui puu ei kuku täielikult alla, pange saagalla ja aidake trossi vintsi, rihmaratta ploki või traktoriga järele.
Langenud puu saagmine (tüvede tükeldamine)
Mõiste “tüve tükeldamine” tähistab langetatud puu tüve tükeldamist vastavalt soovitud pikkusega lõiku- deks.
Ettevaatust! Ärge ronige tüvele, mida hetkel lõikate. Tüvi võib ära veereda ja Te kaotate turvalise seisu ning kontrolli seadme üle. Ärge kunagi teostage saagimist kallakul. Veenduge, et seisate kindlalt ja et teie kehakaal oleks mölemale jalale ühtlaselt jaotunud. Võimaluse korral tuleks tüvi toetada okste, talade või kiiludega toestada.
Tähtsad juhised
- Saagige alati ainult ühte tüve või oksa.
- Olge killustunud puidu saagimisel ettevaatlik. Te võite teravate puiduosadega pihta saada.
- Lõigake väikeseid tüvesid või oksi saepukil. Tüvede lõikamisel ei tohi teised inimesed tüve kinni hoida. Ärge kindlustage tüve ka mitte oma jala või labajalaga.
- Ärge kasutage saagi kohtades, kus on puutüved, juured ja muud puuosad on omavahel põimunud. Tõmmake tüved vabasse kohta ja võtke seejuures esmalt vabaks tehtud tüvesid.
Erinevad löiked tüve tükeldamiseks (joon. D)
Ettevaatust! Kui saag on tüvesse kinni jäänud, ärge tömmake seda jõuga välja. Võite kaotada seadme üle kontrolli ja põhjustada tõsiseid vigastusi ja/või saagi kahjustusi. Peatage saag ja lõöge plast- või puitkiilu lõikesse, kuni sae saab kergesti välja tömmata. Käivitage saag uuesti ja asetage saag ettevaatlikult lõikele. Ärge kunagi käivitage saagi, kui see on tüvesse kinni jäänud.
Ülalõige (joon. E, pos 1)
Alustage ülalõikega tüve ülaosas, hoides saagi vastu tüve. Avaldage ülalõikel ainult kerget survet allapoo-le.
Alalõige (joon. E, pos 2)
Alustage tüve alumises osas oleva alalõikega, hoides sae ülemist külge vastu tüve. Avaldage alalõikel ainult kerget tömmet ülespoole. Hoidke saest tugevalt kinni, et omada seadme üle kontrolli. Saag surub tahapoole (teie suunas).
Ettevaatust! Ärge kunagi hoidke saage alalõike jaoks tagurpidi. Selles positsioonis puudub Teil kontroll seadme üle.
Teostage esimene lõige alati tüve kokkusurumisküljel. Tüve kokkusurumiskülg ons eal, kuhu tüve kaalu surve koguneb.
Tüve tükeldamine ilma tugedeta (joon. F)
- Kui puutüve kogu pikkus on ühtlaselt jagatud, saagitakse ülevalt (pos. 1).
- Olge ettevaatlik, et te ei saagiks maapinda.
Tüvede tükeldamine ühepoolselt asetatuna (joon. G)
- Kui puutüvi on ühest otsast peal, saagida esimene lõige (pos. 1) alaosast (1/3 tüve läbimõõdust) laastude vältimiseks
- Teine lõige teha ülevalt (2/3 läbimõõdust) esimese lõike kõrgusel, et vältida kinnikiilumist.
Tüve tükeldamine mölemapoolselt toetuvana (joon. H)
- Kui puutüvi asub mölemalt poolt peal, saagida esi-mene lõige (pos. 1) ülaosast (1/3 tüve läbimõõdust) laastude vältimiseks.
- Teine lõige teha alt (2/3 läbimõõdust) esimese lõike kõrgusel, et vältida kinnikiilumist.
Laasimine ja kärpimine
Ettevaatust! Olge alati ettevaatlik ja kaitske end tagasilöögi eest. Ärge kunagi laske juhtsiini tipus oleval ketil puutuda kokku okste või okste lõikamise ajal teiste okste või esemetega. Selline kokkupuude võib põhjustada tõsiseid vigastusi.
Ettevaatust! Ärge ronige laasimisel või kärpimisel kunagi puu otsa. Ärge ronige redelitele, podestidele jne. Te võite tasakaalu ja seadme üle kontrolli kao-tada.
Tähtsad juhised
- Töötage aeglaselt ja hoidke mölema käega saest kinni. Pöörake tähelepanu turvalisele seisuposit-sioonile ja tasakaalule.
- Ettevaatust puuosadega, mis tagasi liiguvad. Olge väikeste puuosade lõikamisel äärmiselt ettevaatlik. Painduv materjal võib saeketti kinni jääda ja Teie suunas viskuda või Teid tasakaalust välja viia.
- Ettevaatust puuosadega, mis tagasi liiguvad. See kehtib eriti paindunud ja koormatud okste kohta. Vältige kokkupuudet oksa või saega, kui puu pinge langeb.
- Hoidke oma tööpiirkond vaba. Koristage teelt oksad, et nendel mitte komistada.
Okste eemaldamine (joon. J)
- Okste eemaldamine tähendab langetatud puude okste maharaiumist.
- Jätke suuremad oksad langetatud puu alla lebama ja kasutage neid edasi töötamise ajal toena.
- Alustage langetatud puu jalamilt ja töötage üles ti-puni. Eemaldage väiksemad puuosad lõikega kas-vusuunas (nooled joon. J).
- Veenduge, et jätate puu alati enda ja sae vahele.
- Eemaldage suuremad toetavad oksad lõigus "Tüve tükeldamine ilma tugedeta" kirjeldatud meetodil.
- Sae kinnikiillumise vältimiseks saagige oksi altpoolt ülespoole liikudes pinge all.
- Eemaldage väikesed vabalt rippuvad puuosad alati ülalõikega. Alalõige võib põhjustada nende saele kukkumist või selle muljumist.
Laasimine (joon. I)
Ettevaatust! Kärpige ainult oksi ölgade kõrgusel või madalamal. Ärge lõigake kunagi oksi ölgadest kõrgemal. Jätke sellised tööd spetsialistile.
- Lõigake esimesel lõikel (pos 1) 1/3 ulatuses alumisse oksaosasse sisse.
- Lõigake siis teise lõikega (pos 2) kogu oks läbi. Kolmas lõige (pos 3) on ülalõige, millega eraldate oksa 2,5 kuni 5 cm kaugusel tüvest.
Kaldel saagimine (joon. K)
Kaldel saagimistöid tehes tuleb alati seista puutüvest körgemal (joon. K). Vähendage täieliku kontrolli säilitamiseks "läbisaagimise" momendil lõike lõpu poole survet ilma kettsaagi käepidemeid kindlast haardest vabastamata.
Ettevaatust!: vältige saeketi kokkupuudet maapinnaga.
Pärast lõikamise lõpetamist oodake saeketi seisma- jäämist enne sellelt kettsae eemaldamist. Enne ühe puu juurest teise juurde liikumist lülitage kettsae moo- tor alati välja.
11. Transportimine
- Lahutage transportimiseks toode vooluvõrgust ja pange see teises selleks ettenähtud piirkonnas üles.
- Kahjustuste ja vigastuste vältimiseks tuleb toode söidukites transportimisel ümberkukkumise ning äralibisemise vastu kindlustada.
- Kasutage transportimisel alati juhtplaadi katet.
- Lülitage kettsaag iga kord enne transportimist välja, ka lühemate vahemaade korral. Kindlustage masin transportimise ajal (ka söidukites) ümberkukkumise vastu, et vältida kütusekadu, kahjustusi või vigastusi.
- Kandke seadet ainult eesmisest käepidemest. Juhtplaat on suunatud seejuures tahapoole, Teie kehast eemale pööratud.
12. Hooldus
Kui osutub vajalikuks ühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.
Hoiatusjuhis! Enne kettsaega töötamist tuleb seade alati vooluvõrgust lahti ühendada!
- Hoidke mootori korpuse ventilatsiooniavad alati puhta ja vabana. Ainult käesolevas käsitsusjuhendis kirjeldatud hooldustöid tohib teha ise. Köik muud hooldustoimingud peab läbi viima meie klienditeenindus.
- Saagi ei tohi mingil moel modifitseerida, sest siis pole seadme ohutus enam tagatud.
- Kui kettsaag hoolimata põhjalikust hooldusest ja korrashoiust korralikult ei tööta, laske see erialakäitise poolt ära parandada.
Ketimäärdeöli lisamine
Enne avamist puhastage ölimahuti kork (14), nii et mahutisse ei satuks mustust. Saega töötades kontrollige ölipaagi kuvalt (15) ölipaagi sisu. Seejärel sulgege kork (14) uuesti korralikult ja pühkige mahalok-sunud öli ära.
Saeketi teritamine
Erialakaubanduses tehakse teie saekett kiiresti ja professionaalselt teravaks. Ketiteritusseadmeid saate ka erialakaubandusest, mille abil saate ise saeketti teritada. Järgige vastavat käsitsusjuhendit. Hoolitsege oma varustuse eest hästi. Hoidke oma tööriistad teravad ja puhtad, et saaks töötada hästi ning ohutult. Järgige hoolduseeskirju ja tööriista vahetamise juhiseid.
Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.
Kuluosad*: Saekett, Juhtplaat, ketiöli, Süsiharjad, Küünistugi
* ei sisaldu tingimata tarnekomplektis!
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.
13. Ladustamine
- Kinnitage ketikaitse enne iga transportimist ja ladustamist.
- Ladustage seade kuivas kohas lastele kättesaamatul viisil.
- Kui seadet ei kasutata, hoidke seda nii, et volitamata isikud ei saaks seda käivitada.
Hoiatus!
Ärge hoidke seadet kaitsmata väljaspool või niiskes keskkonnas
14. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nöuetele. Kui osutub vajalikuks ühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte. Kliendipoolne vörguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.
- Toode vastab standardi EN 61000-3-11 nõudmistele ja selle ühendamisel kehtivad eritingimused. See tähendab, et ei ole lubatud kasutamine mis tahes vabalt valitud ühenduskohas.
- Ebasoodsate vörgutingimuste korral vöib seade pöhjustada ajutisi pinge köikumisi.
- Toode on ettenähtud kasutamiseks eranditult ühen-duskohtades,
a) mis ei ületa maksimaalselt lubatud vörgutakistust „Z“ (Zmax. = 0,294 Ω) vöi
b) mille võrgu voolutaluvus on 100 amprit iga faasi kohta.
- Teie kui kasutaja peate, vajadusel vastava energi-aettevõttega konsulteerides, kindlaks tegema, et Teie ühenduskoht, kus Te toodet käitada soovite, vastaks ühele toodud nõudmistest, kas nõudmisele a) või nõudmisele b).
Tähtsad juhised
Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.
Nende põhjusteks võivad olla:
- Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
- Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
- Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
- Praod isolatsiooni vananemise töttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei to- hi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele.
Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.
Vahelduvvoolumootor
• Vörgupinge peab olema 230-240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 ruutmillimeetrit, üle 25 m pikkused vähemalt 2,5 ruutmillimeetrit.
Ühendusliik Y
Kui osutub vajalikuks võrguühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
- mootori vooluliik
• masina tüübisildi andmed
- mootori tüübisildi andmed
15. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäideldavad. Palun utiliseeriige pakendid keskkonnasöbralikult.
Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)
-
Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
-
Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
Kasutusest kõrvaldatud seadme utiliseerimisvõimaluste kohta saate teavet kohalikust valla- või linnavalitsusest.
Kütused ja ölid
- Enne seadme utiliseerimist tuleb kütusepaak ja mootoriõli mahuti tühjendada!
- Kütus ja mootoriõli ei kuulu olmeprügisse ega äravoolu, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
- Tühjad öli- ja kütusemahutid tuleb utiliseerida keskkonnasöbralikult.
16. Rikete kõrvaldamine
Rike Võimalik põhjus Abinõu
| Mootor ei tööta | Pole voolu | Kontrollige pistikupesa, kaablit ja pistikut voolutoite suhtesKaabel kahjustatud: tuleb lasta erialakäitises remontida. Kiirre-mont (isoband jne) on rangelt keelatudLüliti kahjustatud: tuleb lasta erialakäitises remontida |
| ketipidur Vt jaotist “Ketipidur” | ja “Ketipiduri vabastamine” |
| Süsiharjad ära kulunud Lasta süsiharju erialakäitises remontida |
| Kett ei liigu | ketipidur | Kontrollige ketipidurit ja vajadusel vabastage |
| Ebapiisav lõikevõimsus | Kett nüriKetipingeKett pole õigesti juhikus | Teritada kettiPingutada ketti õigestiPaigutada ketti õigesti |
| Saagimine raskendatudKett hüppab mõõgalt | Ketipinge Pingutada ketti õigesti |
| Saekett läheb kuumaks | Keti määrimine | Kontrollida õlitaset ja vajadusel lisada öli juurdeKontrollida keti määrimist |
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles kaotab oslja kõik õigused garantiile nimetatud vigade tõttu. Ōige käsitsemise korral anname oma osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmismasinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse. tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks
Garantija LT
