Terméktípus	Szalagfűrész
Márka	Scheppach
Modell	HBS261
Tápfeszültség	230-240 V~ 50 Hz
Felvett teljesítmény	370 W (S1) / 550 W (S2 20 perc)
Üresjárati fordulatszám	1480 min⁻¹
Szalaghossz	1790 mm
Szalagszélesség	6 mm (max. 13 mm)
Szalagsebesség	720 / 1000 m/min
Max. vágási magasság	130 mm
Túlnyúlás (kirakodás)	245 mm
Asztal méretei	307 × 315 mm (kiterjesztés: 315 × 520 mm)
Asztal dőlésszöge	0° – 45°
Munkadarab max. méretei	580 × 400 × 130 mm
Súly	kb. 22 kg
Kábelhossz	1800 mm
Hangnyomásszint	73 dB (bizonytalanság 3 dB)
Hangteljesítményszint	86 dB (bizonytalanság 3 dB)
Porelszívás	Három átmérőjű elszívócsatlakozó
Biztonság	Biztonsági kapcsolók az ajtókon, pengévédő
Rendeltetésszerű használat	Fa és hasonló anyagok fűrészelése
Karbantartás	Tisztítás használat után, penge és szíj csere
Kopóalkatrészek	Szalagfűrészlap, asztalbetét, szíjak
Pótalkatrészek	Penge ref.: 7901505702, betét ref.: 5901514013
Garancia	Törvényes garancia (országtól függően)

Gyakran ismételt kérdések - HBS261 SCHEPPACH

Hogyan kell megfeszíteni a szalagfűrészlapot?

Forgassa el a feszítőcsavart (2) az óramutató járásával megegyező irányba a penge megfeszítéséhez. A feszítés akkor helyes, ha a pengét kb. 1-2 mm-re oldalra lehet nyomni a két kerék között középen.

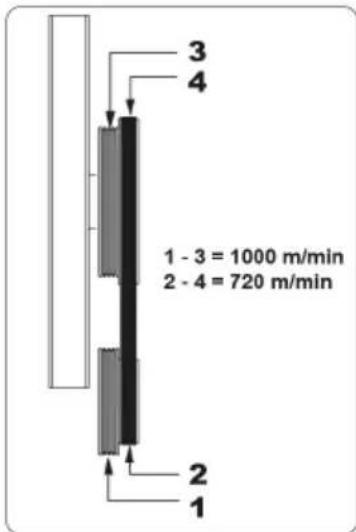

Hogyan kell beállítani a szalag sebességét?

Nyissa ki az alsó ajtót, lazítsa meg a szíjfeszítő csavart (29a), tolja fel a motort, helyezze a szíjat a kívánt tárcsára (S1 720 m/min, S2 1000 m/min), majd feszítse meg újra a szíjat.

Hogyan kell cserélni a szalagfűrészlapot?

Kapcsolja ki és húzza ki a készüléket. Nyissa ki az ajtókat, lazítsa meg a pengét a feszítőcsavar (2) óramutató járásával ellentétes irányba történő elforgatásával, vegye le a régi pengét a kerekekről és az asztal nyílásából, helyezze be az új pengét a fogakkal lefelé, majd feszítse meg és állítsa be a pengét.

Hogyan kell beállítani a pengevezetőt?

A támasztócsapágyakat (27) az első használat előtt és minden pengecsere után be kell állítani. Lazítsa meg a süllyesztett csavarokat, forgassa el az excenter csapágyakat úgy, hogy körülbelül 0,5 mm távolságra legyenek a pengétől, majd húzza meg újra.

Hogyan kell használni a párhuzamos vezetőt?

Helyezze a párhuzamos vezetőt (10) az asztalra, lazítsa meg a feszítőbilincset (10a), állítsa be a kívánt méretre, majd engedje le a bilincset a rögzítéshez. Győződjön meg arról, hogy párhuzamos a pengével.

Hogyan kell ferde vágást végezni?

Lazítsa meg a rögzítő fogantyút (18), használja a recés anyát (19) az asztal 0° és 45° közötti megdöntéséhez a beosztás szerint, majd húzza meg újra. A párhuzamos vezetőt az asztal alacsonyabb oldalára kell helyezni.

Milyen típusú pengét használjak?

Használjon 6 mm és 13 mm szélességű pengéket. A keskeny pengék szűk ívek vágására alkalmasak, a széles pengék jobbak az egyenes vágásokhoz. A finom fogazat simább, de lassabb vágást eredményez.

Hogyan kell tisztítani a szalagfűrészt?

Kapcsolja ki és húzza ki a készüléket, hagyja lehűlni. Használjon nedves rongyot fekete szappannal. Ne használjon oldószereket. Ügyeljen arra, hogy víz ne jusson a belsejébe. Minden használat után tisztítsa meg.

Mit tegyek, ha a motor nem indul?

Ellenőrizze, hogy mindkét biztonsági kapcsoló (11a) az ajtókon be van-e kapcsolva. Ellenőrizze a biztosítékokat. Ha a probléma továbbra is fennáll, ellenőriztesse a kábelt vagy a motort szakemberrel.

Hogyan kell szállítani a fűrészt?

Húzza ki a készüléket. Csak a vázánál vagy az állványnál fogva emelje, soha ne a védőberendezéseknél vagy az asztalnál. Engedje le a pengevédőt alsó helyzetbe. Rögzítse a járműben, hogy elkerülje a felborulást.

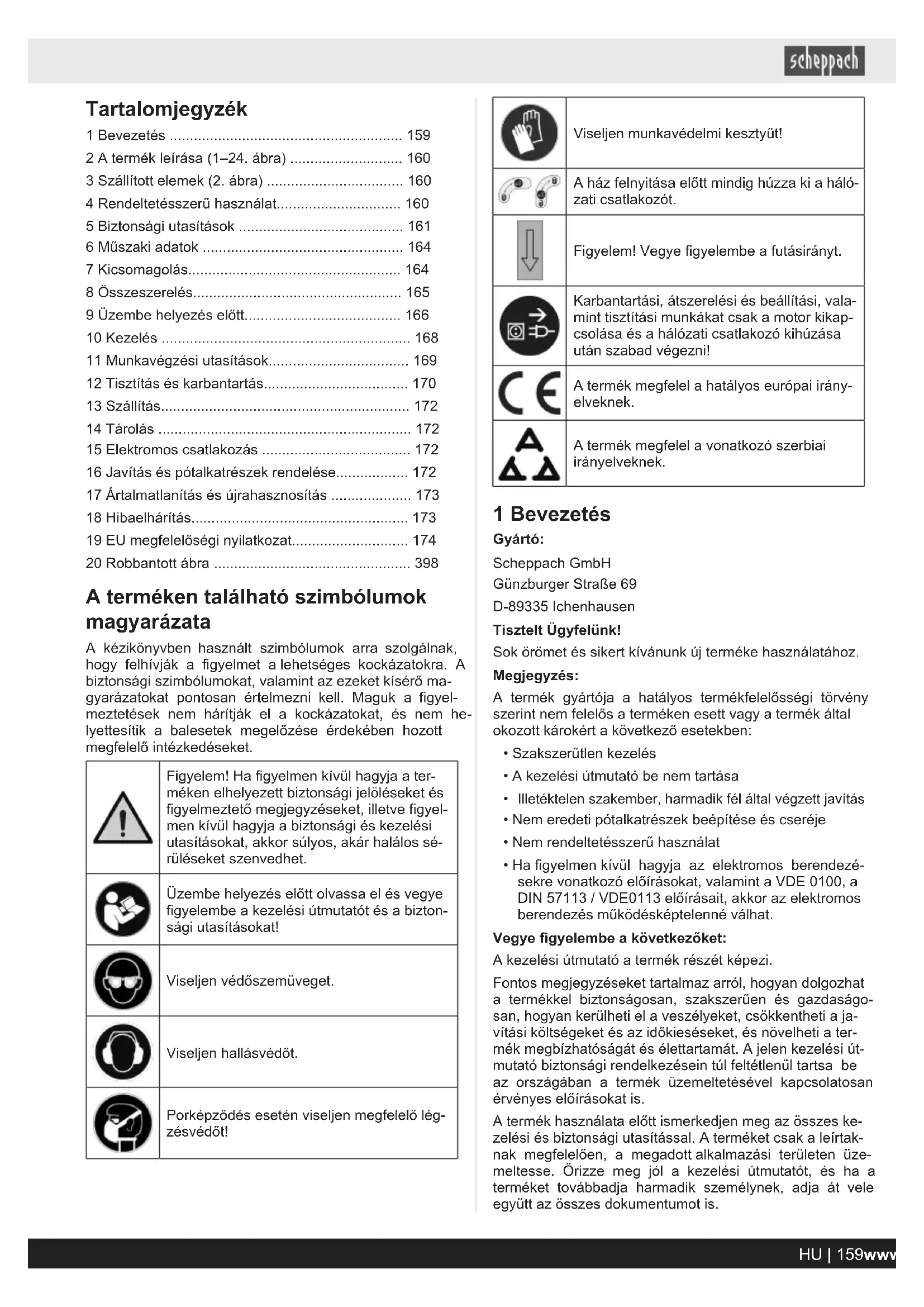

HASZNÁLATI ÚTMUTATÓ HBS261 SCHEPPACH

1 Bevezetés 159
2 A termék leírása (1–24. ábra) 160
3 Szállított elemek (2. ábra) 160
4 Rendeltetésszerű használat.... 160
5 Biztonsági utasítások 161
6 Műszaki adatok 164
7 Kicsomagolás.... 164
8 Összeszerelés.... 165
9 Üzembe helyezés előtt.... 166
10 Kezelés 168
11 Munkavégzési utasítások.... 169
12 Tisztítás és karbantartás.... 170
13 Szállítás.... 172
14 Tárolás 172
15 Elektromos csatlakozás 172
16 Javítás és pótalkatrészek rendelése.... 172
17 Ártalmatlanítás és újrahasznosítás 173
18 Hibaelhárítás.... 173
19 EU megfelelőségi nyilatkozat.... 174
20 Robbantott ábra 398

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem hárítják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet.
	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a bizton-sági utasításokat!
	Viseljen védőszemüveget.
	Viseljen hallásvédőt.
	Porképződés esetén viseljen megfelelő lég-zésvédőt!

	Viseljen munkavédelmi kesztyüt!
	A ház felnyitása előtt mindig húzza ki a hálózati csatlakozót.
	Figyelem! Vegye figyelembe a futásirányt.
	Karbantartási, átszerelési és beállítási, valamint tisztítási munkákat csak a motor kikapcsolása és a hálózati csatlakozó kihúzása után szabad végezni!
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

1 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
  • Nem rendeltetésszerű használat
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2 A termék leírása (1–24. ábra)

1. Be-/kikapcsoló
   1a. Leállító kapcsoló
2. Feszítőcsavar
3. Mágneslap
4. Szorítóanya
5. Szalagfürészlap védőberendezése
6. Szalagfürészlap
7. Ferdevágó idomszer
   7a. Recés fejű anya (ferdevágó idomszer)
   7b. Skálamutató (ferdevágó idomszer)
8. Fürészasztal
   8a. Szorítókar
9. Láb
10. Párhuzamos ütköző
    10a. Rögzítő konzol
    10b. Feszítőcsavar (párhuzamos ütköző)
11. Ház ajtajai
    11a. Biztonsági kapcsoló
    11b. Imbuszcsavar (ház ajtaja)
12. Beállító fogantyú (felső szíjkerék)
    12a. Szárnyas anya (felső szíjkerék)
13. Tolóbot
14. Fokozati skála (elforgatható tartomány)
15. Skálamutató (elforgatható tartomány)
16. Motor
17. Szívócsonk
18. Rögzítő fogantyú
19. Recés fejü anya
20. Szorítólemez
21. Állvány
22. Végütközöcsavar (fürészasztal beállítása)
    22a. Ellenanya (fürészasztal beállítása)
23. Felső szíjkerék
24. Futófelület (szalagfürészlap)
25. Alsó szíjkerék
26. Felső fűrészszalag-vezető
27. Támcsapágy
    27a. Hátsó, felső támcsapágy
    27b. Hernyócsavar
    27c. Oldalsó, felső támcsapágyak
    27d. Hernyócsavar
    27e. Hátsó, alsó támcsapágy
    27f. Hernyócsavar
    27g. Oldalsó, alsó támcsapágyak
    27h. Hernyócsavar
28. Felső tartó
    28a. Csavar (felső tartó)
29. Szíj
    29a. Szíjfeszítő csavar
30. Meghajtás szíjtárcsája
31. Szalagkerék szíjtárcsája
32. Asztalbetét
    32a. Kereszthornyos csavar (asztalbetét)
33. Szalagkerék Seeger-gyűrűje
34. Szalagkerék tengelye

3 Szállított elemek (2. ábra)

Tétel Darab- szám Megnevezés

1. 1 db Fürészasztal

2. 1 db Szalagfürészlap (elöre felszerelve)

3. 1 db Párhuzamos ütköző

4. 1 db Tolóbot

5. 1 db Rögzítő fogantyú

6. 1 db Szorítólemez

A. 1 db 8/10 kulcsnyílású villáskulcs

B. 1 db Imbuszkulcs, 3 mm

C. 1 db Imbuszkulcs, 4 mm

D. 1 db Imbuszkulcs, 5 mm

E. 1 db Imbuszkulcs, 6 mm

F. 2 db Imbuszcsavarok (M6x12 mm)

G. 2 db Hézagoló alátét (M6)

H. 2 db Zárógyűrű (M6)

I. 1 db Imbuszcsavar (M6x25 mm)

J. 1 db Anya (M6)

K. 1 db Hatlapfejü csavar (M6x40 mm)

L. 1 db Szárnyas anya (M6)

1 db Szalagfürész

1 db Kezelési útmutató

4 Rendeltetésszerű használat

A szalagfürész fák és fához hasonló munkadarabok hoszszanti és keresztirányú vágására szolgál. A kör alakú anyagok csak megfelelő tartószerkezetek használatával vághatók.

FIGYELMEZTETÉS

Soha ne használja a terméket a kezelési útmutatóban meghatározottól eltérő anyagok vágásához.

FIGYELMEZTETÉS

A mellékelt szalagfürészlap kizárólag fa fürészelésére használható! Ne használja tűzifa fürészelésére!

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

Csak a termékhez alkalmas szalagfürészlapokat szabad használni.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell a terméket, és tájékozottnak kell lenniük a lehet-séges veszélyekről.

Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a ter-mékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.

5 Biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, me- lyet az elektromos szerszámhoz mellékeltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújt-hatják a port és a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának ille- nie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A vé- dőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A vál- tozatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockáza-tát.
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

3) Személyek biztonsága

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ru- házatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszere- ket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.
g) Az elektromos szerszámot, a cserélhető szerszámot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5) Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

5.1 Biztonsági utasítások a szalagfürészhez

a) Ne használjon sérült vagy deformálódott szalagfűrész-lapot. A sérült vagy deformálódott szalagfűrész-lap elszakadhat és/vagy megtörhet.
b) Ne használjon hűtőfolyadékot. Víz és egyéb hűtőfolyadékok használata áramütéshez vezethet.
c) A szalagfűrészt a megengedett alkalmazásoknak és nyersanyagoknak megfelelő sebességgel üzemeltesse. Ha szakszerűtlenül, a fűrészelendő anyaghoz nem megfelelő sebességgel dolgozik, az a szalagfűrész-lap töréséhez és személyi sérülésekhez vezethet.
d) Az elektromos szerszámot ne üzemeltesse a szalagfürész-lapot takaró nyitott burkolattal. A mozgó alkatrészekkel való érintkezés személyi sérüléseket okozhat.

5.2 További biztonsági utasítások

FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszámok kezelése során mindig viseljen védőkesztyűt.

• Kerek vagy szabálytalan alakú fadarabok vágásához olyan szerkezetet kell használni, amely biztosítja a munkadarabot elfordulás ellen.
• Deszkák élbe vágásához olyan szerkezetet kell használni, amely biztosítja a munkadarabot visszacsapás ellen.
• Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.
• Ezt a gépet csak olyan személyek üzemeltethetik, akik ismerik annak kezelését.

FIGYELMEZTETÉS

A mellékelt szalagfürészlap kizárólag fa fürészelésére használható! Ne használja tűzifa fürészelésére!

• Üzembe helyezés előtt ügyeljen arra, hogy a hálózati feszültség megfeleljen az üzemi feszültségnek, mely a típustáblán van feltüntetve.

• A hosszú tápvezetékek, hosszabbítók, kábeldobok stb. feszültségesést okoznak, és megakadályozhatják a motor beindulását.

• A termék használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát a termék felett.

• Vegye figyelembe a motor és a fürészszalag forgásirányát.
• Ne üzemeltesse a terméket, ha megsérültek a Védőberendezések vagy biztonsági berendezések nélkül.
• Ne munkáljon meg túl kicsi munkadarabokat, hogy kézzel biztonságosan meg tudja tartani.

FIGYELMEZTETÉS

Sérülésveszély!

Ha az elakadást puszta kézzel távolítja el, megsérülhet.

– Viseljen védőkesztyüt.

- Használjon megfelelő szerszámokat (pl. egy fadarabot).

• Az állítható védőberendezéseket úgy állítsa be, hogy lehetőleg közel legyenek a munkadarabhoz.
• A védőburkolatokat nem szabad a termék szállítására vagy szakszerűtlen üzemeltetésére használni.

FIGYELMEZTETÉS

Ne használjon sérült vagy deformálódott betétszerszá- mokat.

FIGYELMEZTETÉS

Győződjön meg arról, hogy a megmunkálandó anyag megfelelő-e a betétszerszám fordulatszámához.

FIGYELMEZTETÉS

Ha sérült az asztalbetét, fennáll a veszélye, hogy az asztalbetét és a fürészlap közé kisméretű tárgyak szorulnak be, és megakasztják a fürészlapot.

A sérült asztalbetéteket azonnal cserélje ki!

FIGYELMEZTETÉS

Balesetveszély áll fenn! A tisztítási munkákat mindig csak olyankor végezze, ha a termék ki van kapcsolva. Sérülésveszély áll fenn! Tisztítási munkálatok előtt mindig hagyja lehülni a terméket. A motor elemei forrók. Sérülésveszély és égési sérülések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– A tisztítási munkálatok elvégzése előtt kapcsolja ki a terméket.

– Hagyja kihülni a motort.

FIGYELEM

A szalagfürészlap fogainak lefelé kell mutatniuk.

• Ne használja a terméket, ha az sérült. Soha ne távolítsa el a védőeszközöket a termékről. Ez súlyos sérülésekhez vezethet.
• Ha gérvágást végez megdöntött fűrészasztallal, a párhuzamos ütközöt a fűrészasztal alsó részén kell elhelyeznie.

FIGYELEM

A hosszú munkadarabokat biztosítsa, hogy a vágási folyamat végén ne billenjenek le (pl. legördítő állvánnyal vagy hasonlóval).

• Tartsa a kezét biztonságos távolságban a fűrészszalagtól. A keskeny vágásokhoz használjon tolóbotot.
• A tolóbotot a terméken a számára kijelölt tartószerkezetben tárolja, hogy a normal munkahelyzetből elérhető legyen, és mindig kéznél legyen.
• Kapcsolja ki a terméket, ha nem használja.
• Normál munkahelyzetben a kezelő a termék előtt helyezkedik el.

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Úgy használja a terméket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosítható, hogy a termék mindig optimális teljesítménnyel működjön.
• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.
• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettől.
• Ha nem viseli az előírt hallásvédőt, halláskárosodást szenvedhet.
• A tüdő károsodása, ha az előírt légzésvédőt nem viselik.
• Sérülésveszély a szerszámok szakszerűtlen tartás vagy vezetés következtében történő kisodródása miatt.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Kerülje a termék véletlen üzembe helyezését: amikor bevezeti a dugós csatlakozót a csatlakozóaljzatba, nem szabad benyomva legyen a be-/kikapcsoló gomb.
• Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a be-/kikapcsoló gombot és húzza ki a hálózati csatlakozót.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy paszszív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

FIGYELMEZTETÉS

Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel.

A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek).

Amennyiben szokatlan negativ hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.

6 Műszaki adatok

Váltóáramú motor 230–240 V~ 50 Hz
Teljesítményfelvétel 370 watt (S1*)550 Watt (S2 20 min**)
n0üresjárati fordulatszám 1480 min	-1
Szalagfűrészlap hossza 1790 mm
Szalagfűrészlap szélessége 6 mm
Szalagfűrészlap max. szélessége	13 mm
Szalagfűrészlap sebessége 720/1000 m/perc
Vágási magasság 130 mm
Kinyúlás 245 mm
Fűrészasztal mérete 307 x 315 mm
Fűrészasztal mérete hosszabbí-tással	315 x 520 mm
Dönthető fűrészasztal 0° – 45°
Max. munkadarabméret 580x400x130 mm
Kábelhossz	1800 mm
Tömeg	kb. 22 kg

A müszaki változtatás jogát fenntartjuk!

\* S1 üzemmód (folyamatos üzem)

A termék tartósan üzemeltethető a megadott teljesítménynyel.

\*\* S2 üzemmód (rövid idejű üzem)

A termék rövid ideig (20 percig) üzemeltethető a megadott teljesítménnyel.

A munkadarabnak legalább 3 mm-es magassággal és 10 mm-es szélességgel kell rendelkeznie.

Zaj jellemző értékei

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

A zaj és a vibráció értékeinek megállapítása az EN 62841 szabvány alapján történt.

L_pA hangnyomásszint	73 dB
K_pA bizonytalanság	3 dB
L_wA hangteljesítményszint	86 dB
K_wA bizonytalanság	3 dB

A megadott zajkibocsátási értékek mérése szabványok által előírt mérési eljárással történt, és az adatok megfelelnek az egyik elektromos szerszám másik szerszámmal történő összehasonlításához.

A megadott zajkibocsátási értékek a terhelés előzetes becsléséhez is használhatók.

FIGYELMEZTETÉS

Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.

Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

7 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer!

Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

8 Összeszerelés

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül szerelejö össze teljesen!

FIGYELMEZTETÉS

Minden beállítás, karbantartás vagy javítás elött húzza ki a hálózati csatlakozót!

Szükséges szerszám:

• 1 db 8/10 mm-es villáskulcs* (A)
• 1 db 3 mm-es imbuszkulcs* (B)
• 1 x 4 mm-es imbuszkulcs* (C)
• 1 x 5 mm-es imbuszkulcs* (D)
- 1 x 6 mm-es imbuszkulcs* (E)

* = nem feltétlenül tartoznak a szállított elemek közé!

Megjegyzés:

A mellékelt szerszámot a termék fején lévő mágnescsíkon tárolhatja.

8.1 A fűrészasztal (8) felszerelése (1., 3., 4., 5., 6., 8. ábra)

Megjegyzés:

A fűrészasztalt az első üzembe helyezés előtt, illetve a fűrészasztal minden egyes leszerelését követően be kell igazítani.

1. Húzza ki a fűrészasztalt (8) a 10.1 fejezetben leírtak szerint.
2. Vezesse a fűrészasztalt (8) a szalagfűrészlap (6) fölé.
3. A skálamutatónak (15) kioldott állapotban kell lennie, és nem szabad felfelé mutatnia. Ehhez egy 4 mm-es imbuszkulcsot használjon.
4. Helyezze a fokskála (14) mélyedését az állványon (21) lévő két vezetésbe.
   Ügyeljen arra, hogy a fűrészasztal (8) fogazása beakadjon az állványon (21) lévő recés fejű anya (19) fogazásába.
5. Rögzítse a fűrészasztalt (8) a szorítólemezzel, (20) a két imbuszcsavarral (F), a hézagoló alátétekkel (G) és a zárógyűrűkkel (H) az állvány (21) adott szerelőfura-tainál. Ehhez egy 5 mm-es imbuszkulcsot használjon.
6. Szerelje fel a szorítókart (8a) a középső szerelőfuratba.
   Még ne húzza meg a szorítókart (8a).
7. Állítsa be úgy a skálamutatót (15), hogy a fokskálára mutasson.
   Ehhez egy 4 mm-es imbuszkulcsot használjon.
8. Állítsa 0°-ra a fűrészasztalt (8) a 8.2 fejezetben leírtak szerint.
9. A fűrészasztal (8) rögzítéséhez húzza meg a szorító-kart (8a). Húzza meg a két imbuszcsavart (F). Ehhez egy 5 mm-es imbuszkulcsot használjon.
10. Szükség esetén még egyszer igazítsa be a skálamutatót (15), és állítsa 0°-ra.
11. A fürészasztal (8) merevítéséhez szerelje fel a hatlapfejű csavart (K) a szárnyas anyával (L) együtt.

8.2 A fűrészasztal (8) 90°-ba állítása (7. ábra)

1. Állítsa a fűrészasztalt (8) vízszintesen 0°-ba.
2. Ellenőrizze a végálláscsavár (22) és az ellenanya (22a) szorosságát, és szükség esetén húzza meg öket. Használjon 8-as/10-es kulcsnyílású villáskulcsot (A).
3. Ha a fűrészasztal (8) nem derékszögben áll a szalag-fűrészlaphoz (6) képest, akkor a végálláscsavart (22) újra be kell állítani.
4. Oldja ki a végálláscsavart (22) és az ellenanyát (22a). Használjon 8-as/10-es kulcsnyílású villáskulcsot (A).
5. A végálláscsavart (22) az óramutató járásával megegyező irányba forgatva csökkentheti a végállási pontot, vagy az óramutató járásával ellentétesen növelheti azt.
6. Egy derékszög* segítségével igazítsa a fűrészasztalt (8) derékszögben a szalagfűrészlaphoz (6), mozgassa a végálláscsavart (22) a kívánt pozícióba, és húzza meg újra az ellenanyát (22a). Használjon 8-as/10-es kulcsnyílású villáskulcsot (A).
   * = nem feltétlenül tartoznak a szállított elemek közé!

8.3 Használat rögzített gépként (1. ábra)

A hosszú távú használathoz célszerű a terméket egy munkapadra szerelni.

• A gépet stabilan kell felállítani, vagyis munkapadra vagy szilárd alsó állványra kell csavarozni.

• Erre a célra rögzítőfuratok vannak kialakítva a gép lábán (9).

• Jelölje meg a furatok helyét.

– Úgy helyezze el a terméket, ahogy később telepíteni szeretné.
- Rajzolja fel a kifúrandó lyukak helyét a munkapadra. A furatok helyét a lábon (9) kialakított lyukak adják meg. Ajánlott a gépet a szegély közelébe szerelni.

1. Fúrja ki a furatokat a munkapadon (legalább 8 mm-es átmérővel).

2. Helyezze a terméket a furatok fölé úgy, hogy azok egy szintben legyenek az állványon lévő lyukakkal (9), majd helyezze be felülröl a megfelelő csavarokat* a lyukakon keresztül, és húzza meg azokat.

* = nem feltétlenül tartoznak a szállított elemek közé!

8.4 Elszívócsonk (17) (1. ábra)

A termék elszívócsonkkal van felszerelve.

Az elszívócsonk (17) három különböző átmérővel rendelkezik.

Ha port képző anyaggal dolgozik, csatlakoztasson a gép- re porelszívó berendezést.

FIGYELEM

A por elszívására szolgáló berendezés meg kell feleljen a megmunkálandó anyaghoz.

Az egészségre különösen káros vagy rákkeltő por elszívásához használjon speciális elszívó szerkezetet.

1. Csatlakoztassa egy megfelelő porelszívó rendszer* (pl. ipari porszívó) tömlőjét közvetlenül a kívánt elszívócsonkra (17).

* = nem feltétlenül tartoznak a szállított elemek közé!

8.5 Tolóbot tartója (10. ábra)

1. Szerelje fel a tolóbot tartójához tartozó csavart (I) az anyával (J) az állványra (21). Ehhez egy 5 mm-es imbuszkulcsot (D) és egy 8-as/10-es kulcsnyílású villáskulcsot (A) használjon.

2. Akassza be a tolóbotot (13) a csavarnál (I).

Megjegyzés:

Ha nem használja a tolóbotot, mindig tárolja a tolóbot tartóján.

9 Üzembe helyezés előtt

Szükséges szerszám:

• 1 db 8/10 mm-es villáskulcs* (A)
• 1 db 3 mm-es imbuszkulcs* (B)
• 1 x 4 mm-es imbuszkulcs* (C)
- 1 x 5 mm-es imbuszkulcs* (D)
- 1 x 6 mm-es imbuszkulcs* (E)

* = nem feltétlenül tartoznak a szállított elemek közé!

9.1 Milyen szalagfürészlapot használjon

Ellenőrizze, hogy a cserélhető szerszám szorosan illeszkedik-e.

A helytelenül vagy nem biztonságosan rögzített cserélhető szerszámok működés közben meglazulhatnak és meg-sérülhetnek.

A szalagfürészhez tartozékként szállított szalagfürészlap általános felhasználási célú. A szalagfürészlap kiválasztásakor az alábbi kritériumokat vegye tekintetbe:

• Keskeny szalaggal kisebb sugarú íveket lehet vágni, mint a szélesebbel.
• Az egyenes vágásokhoz használjon széles szalagfü-részlapokat. Ez főleg fa megmunkálásakor lényeges. A szalagfürészlap hajlamos követni a fa erezetét, így könnyen eltérhet a vágás kívánt vonalától.
• A finom fogazású fűrészszalag simább vágási élet hagy, de lassabban dolgozik, mint a durvább fogazású.
• Csak sérülésmentes, hibátlan szalagfürészlapokat használjon. Az elgörbült, éles vagy más módon sérült szalagfürészlapok eltörhetnek.

9.2 A szalagfürészlap (6) megfeszítése (11. ábra)

FIGYELEM

A szalagfürész hosszabb idejű leállításakor a szalagfü- részlapot meg kell lazítani, ezért a szalagfürész bekap- csolása előtt ellenőrizze a szalagfürészlap feszességét.

1. A szalagfürészlap (6) feszítéséhez forgassa el a feszítőcsavart (2) az óramutató járásával megegyező irányba.

Megjegyzések:

• A szalagfürészlap feszességének helyes beállítását úgy ellenőrizheti, hogy az ujjával a szalagfürészlapot annak közepe táján, a szalagkerekektől egyenlő távolságra merőleges irányban nyomja. Ekkor a szalagfürészlapnak csak nagyon csekély mértékben (kb. 1-2 mm) szabad kitérnie.
• A kellően megfeszített szalagfürészlap fémesen pengő hangot ad, ha megérinti.
• Ha hosszabb ideig nem használja, lazítsa meg a szalagfürészlapot, a megnyúlását elkerülendő.

FIGYELEM

A túl feszes szalag elpattanhat.

FIGYELEM

Sérülésveszély!

Ha a szalag nincsen eléggé megfeszítve, a fűrészszalag hajtott görgője megforoghat, miáltal a szalagfűrészlap leáll.

1. A szalagfürészlap (6) lazításához forgassa el a feszítőcsavart (2) az óramutató járásával ellentétes irányba.

9.3 A szalagfürészlap (6) beállítása (11. ábra)

FIGYELEM

Mielött elvégzi a szalagfüreszlap beállítását, a fűrész- szalagot helyesen meg kell feszíteni.

1. Az imbuszcsavarok (11b) kioldásával nyissa ki a ház ajtajait (11). Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

2. Lassan forgassa el a felső szalagkereket (23) az óra- mutató járásával megegyező irányba. A szalagfűrész- lapnak (6) a felső szalagkerék (23) futófelületének (24) közepén kell futnia. Ha ez nem így van, korrigálja a felső szalagkerék (23) dölésszögét.

3. Ehhez nyissa ki a szárnyas anyát (12a).

– Ha a fűrészlap (6) inkább a felső szalagkerék (23) hátsó széléhez fut közelebb, akkor a beállító fogantyút (12) az óramutató járásával ellentétes irányba kell fordítani.
– Ha a fűrészlap (6) inkább a felső szalagkerék (23) elülső széléhez fut közelebb, akkor a beállító fogantyút (12) az óramutató járásával ellentétes irányba kell fordítani.

1. A felső szalagkerék (23) beállítása után ellenőrizze a fürészszalag (6) helyzetét az alsó szalagkeréken (25).

2. Egyik kezével forgassa lassan az alsó szalagkereket (25), így ellenőrizve a szalagfürészlap (6) helyzetét.

3. A szalagfürészlapot (6) szintén az alsó szalagkerék (25) futófelületének (24) közepén kell elhelyezni. Ha ez nem így van, akkor a felső szalagkerék (23) dőlésszögét újra be kell állítani.

4. Annak érdekében, hogy a felső szalagkerék (23) beállítása befolyásolja a fürészlap (6) helyzetét az alsó szalagkeréken (25), forgassa el többször az alsó szalagkereket (25).

5. Ismét húzza meg a szárnyas anyát (12a).

6. A beállítás befejezése után zárja be ismét a ház ajta- jait (11), és az imbuszcsavarokkal (11b) rögzítse öket. Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

9.4 A szalagfürészlap-vezetés beállítása (1., 11., 12., 13., 14., 15. ábra)

- A támcsapágyakat (27) az első üzembe helyezés előtt, illetve minden egyes szalagfűrészlap-csere után újra be kell állítani.

- A hátsó és oldalsó szalagfűrészlap-vezetés beállítása az excentrikus támcsapágyak (27a, 27c, 27e, 27g) segítségével történik. Ezek az excentrikus támcsapágyak (27a, 27c, 27e, 27g) a szalagfűrészlap pozíciójának és beigazításának finom beállítását teszik lehetővé (6), ezzel javítva a termék pontosságát és teljesítményét.

1. Az imbuszcsavarok (11b) kioldásával nyissa ki a ház ajtajait (11). Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

9.4.1 Hátsó, felső támcsapágy (27a) (12. ábra)

A hátsó, felső támcsapágy (27a) veszi fel a munkadarab elötolási nyomását.

1. Oldja ki a felső támcsapágy (27a) hernyócsavarját (27b). Ehhez használja a 3 mm-es imbuszkulcsot (B).

2. Annyira csavarja be a hátsó, felső támcsapágyat (27a), hogy már éppen ne érintkezzen a szalagfűrész-lappal (6) (távolság: max. 0,5 mm). Ügyeljen arra, hogy a hátsó, felső támcsapágy (27a) a szalagfűrészlap (6) közepéhez legyen beállítva.

3. Húzza ismét szorosra a hátsó, felső támcsapágy (27a) hernyócsavarját (27a). Ehhez használja a 3 mm-es imbuszkulcsot (B).

9.4.2 Hátsó, alsó támcsapágy (27e) (12. ábra)

A hátsó, alsó támcsapágy (27e) veszi fel a munkadarab előtolási nyomását.

1. Oldja ki a hátsó, alsó támcsapágy (27e) hernyócsavarját (27f). Ehhez használja a 3 mm-es imbuszkulcsot (B).

2. Annyira csavarja be a hátsó, alsó támcsapágyat (E), hogy már éppen ne érintkezzen a szalagfürészlappal (6) (távolság: max. 0,5 mm).

Ügyeljen arra, hogy a hátsó, alsó támcsapágy (27e) a szalagfűrészlap (6) közepéhez legyen beállítva.

1. Húzza ismét szorosra a hátsó, alsó támcsapágy (27e) hernyócsavarját (27f). Ehhez használja a 3 mm-es imbuszkulcsot (B).

9.4.3 Felső tartó (28) (13. ábra)

Ügyeljen arra, hogy a felső tartó (28) vízszintes helyzetben legyen, és a felső támcsapágy (27) a szalagfűrészlap (6) közepénél helyezkedjen el.

1. Oldja ki a felső tartó (28) csavarját (28a), és igazítsa a felső tartót (28) a szalagfürészlaphoz (6). Ehhez egy kereszthornyos csavarhúzót vagy a 8-as/10-es kulcsnyílású villáskulcsot (A) használja.

9.4.4 Oldalsó, felső támcsapágyak (27c) (14. ábra)

Az oldalsó támcsapágyak (27c, 27g) a stabilitásról és a szalagfűrészlap (6) beigazításáról gondoskodnak az üzemelés alatt. Segítenek annak biztosításában, hogy a szalagfűrészlap (6) a vágási folyamat alatt megfelelő helyzetben és sávban maradjon.

1. Oldja ki az oldalsó, felső támcsapágyak (27c) hernyócsavarjait (27d). Ehhez használja a 3 mm-es imbuszkulcsot (B).

2. Annyira csavarja be az oldalsó, felső támcsapágyakat (27c), hogy már éppen ne érintkezzenek a szalagfü-részlappal (6) (távolság: max. 0,5 mm). Ügyeljen arra, hogy az oldalsó, felső támcsapágyak (27c) a szalagfürészlap (6) közepéhez legyenek beál-lítva, és egymással párhuzamosak legyenek.

3. Húzza ismét szorosra az oldalsó, felső támcsapágyak (27c) hernyócsavarjait (27d). Ehhez használja a 3 mm-es imbuszkulcsot (B).

9.4.5 Oldalsó, alsó támcsapágyak (27g) (15. ábra)

Az oldalsó, alsó támcsapágyak (27g) beállításához szükség lehet a fűrészasztal (8) 45°-ra történő megdöntésére. (lásd: 10.4)

1. Oldja ki az oldalsó, alsó támcsapágyak (27g) hernyócsavarjait (27h). Ehhez használja a 3 mm-es imbuszkulcsot (B).

2. Annyira csavarja be az oldalsó, alsó támcsapágyakat (27g), hogy már éppen ne érintkezzenek a szalagfü-részllappal (6) (távolság: max. 0,5 mm). Ügyeljen arra, hogy az oldalsó, alsó támcsapágyak (27g) a szalagfürészllap (6) közepéhez legyenek beállítva, és egymással párhuzamosak legyenek.

3. Húzza ismét szorosra az oldalsó, alsó támcsapágyak (27g) hernyócsavarjait (27h). Ehhez használja a 3 mm-es imbuszkulcsot (B).

9.5 A szalagfürészlap védőberendezésének (5) beállítása (16. ábra)

Megjegyzés:

A beállítást minden vágási folyamat előtt ellenőrizze, ill. állítsa be újra.

1. Oldja ki a szorítóanyát (4).

2. Kézzel süllyessze le a szalagfűrészlap védőberendezését (5) úgy, hogy a lehető legközelebb legyen a megmunkálandó munkadarabhoz (távolság: kb. 2–3 mm).

3. Ismét húzza meg a szorítóanyát (4).

9.6 A szalagsebesség beállítása (11., 17., 18. ábra)

1. Az imbuszcsavarok (11b) kioldásával nyissa ki a ház alsó ajtaját (11). Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

2. Oldja ki a szíjfeszítő csavart (29a) a motoron (16), és a szíj (29) meglazításához nyomja enyhén felfelé a motort (16). Ehhez egy 6 mm-es imbuszkulcsot (E) használjon.

3. Helyezze fel a szíjat (29) a kívánt meghajtás-szíjtárcsára (30) és a vele párhuzamosan futó szalagkerék-szíjtárcsára (31) (S1 vagy S2). Ügyeljen arra, hogy a hornyok illeszkedjenek egymásba, és hogy a szíj (29) középen helyezkedjen el a meghajtás szíjtárcsáján (30) és a szalagkerék szíjtárcsáján (31).

4. Nyomja enyhén hátrafelé a motort (16), és a szalag (29) megfeszítéséhez húzza meg újra a szíjfeszítő csavart (29a) a motoron (16). Ehhez egy 6 mm-es imbuszkulcsot (E) használjon.
5. Zárja be ismét a ház alsó ajtaját (11), és az imbuszcsavarral (11b) rögzítse. Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

Sebességtartományok

2 – 4	720 min ^-1	Keményfa, keményfához hasonló anyagok, finom vágások
1 - 3	1000 min ^-1	Puhafa, puha anyagok, közepesen el-nagyolt és elnagyolt vágások

10 Kezelés

A szalagfűrész egy helyhez kötött fűrész, amely egy gyűrű alakban zárt, meghajtott szalagfűrészlappal rendelkezik. A szalagfűrész fában és hasonló anyagokban végzett precíz vágásokat tesz lehetővé.

A kezelőelemek funkciója a következő leírásokban található.

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül sze- relje össze teljesen!

Megjegyzés:

A termék biztonsági kapcsolóval van felszerelve. Ez azt jelenti, hogy a termék nem kapcsolható be, ha az ajtók nyitva vannak vagy nem megfelelően záródnak.

Győződjön meg arról, hogy mindkét biztonsági kapcsoló (11a) a ház ajtaján (11) helyesen kapcsolódik.

FIGYELMEZTETÉS

Sérülésveszély!

A be-/kikapcsoló kart és a biztonsági kapcsolót nem szabad rögzíteni!

• Ne dolgozzon a termékkel, ha a kapcsoló megsérült.
• Minden használat előtt győződjön meg arról, hogy a berendezés működőképes-e.

FIGYELMEZTETÉS

Mindig bizonyosodjon meg arról, hogy a cserélhető szerszám helyesen van beszerelve!

FIGYELMEZTETÉS

Gyözödjön meg arról, hogy a megmunkálandó anyag megfelelő-e a betétszerszám fordulatszámához.

Megjegyzés:

A hosszú távú használathoz célszerű a terméket egy munkapadra szerelni.

• Először várja meg, hogy a betétszerszám elérje a teljes fordulatszámot, mielőtt nekikezdene a munkadarab megmunkálásának.
• Válasszon a megmunkálandó anyagnak megfelelő betétszerszámot.
• A fürészasztalt helyesen kell felszerelni.
• Helyezze a terméket stabil helyzetbe.
• Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést. A sérült vagy nem olvasható biztonsági címkéket cserélje le.
• Ellenőrizze, hogy a mozgó részek kifogástalanul működnek, nem szorulnak és nem sérültek-e. Az elektromos szerszám kifogástalan üzemeltetéséhez minden alkatrészt helyesen kell felszerelni és minden feltételt be kell tartani.
• Ha már feldolgozott faanyagot munkál meg, győződjön meg arról, hogy nincsenek benne idegen testek, pl. szegek, csavarok stb.
• Figyelje meg a betétszerszám futási irányát.

10.1 A fűrészasztal (8) hosszabbítása (3. ábra)

1. Nyissa ki a szorítókart (8a).
2. Húzza ki a fűrészasztalt (8) a kívánt hosszúságra.
3. Rögzítse ismét a szorítókart (8a).
   A szorítókar (8a) akkor van zárva, amikor lefelé néz.

10.2 Párhuzamos ütköző (10) (19. ábra)

Megjegyzés:

A párhuzamos ütköző (10) a szalagfűrészlap (6) bal vagy jobb oldalára szerelhető fel.

1. Oldja ki a párhuzamos ütköző (10) feszítőkengyelét (10a).
2. Először helyezze a párhuzamos ütközőz (10) a fűrészasztal (8) hátuljára, majd nyomja lefelé a vágókerítést (10).

3. Cssztassa el a párhuzamos ütközöt (10), és állítsa be a kívánt méretre.

4. A párhuzamos ütköző (10) rögzítéséhez nyomja le a feszítőkengyelt (10a).

A feszítőkengyel (10a) feszítőerejének növeléséhez oldja ki a feszítőkengyelt (10a), forgassa az óramutató járásának irányába a feszítőcsavart (10b), és a feszítőerő teszteléséhez ismét nyomja lefelé a feszítőken-gyelt (10a).

Addig ismételje a folyamatot, amíg a feszítőkengyel (10a) feszítőereje elégséges nem lesz.

1. Ügyeljen arra, hogy a párhuzamos ütköző (10) mindig párhuzamos legyen a szalagfürészlappal (6).

10.3 Ferdevágó idomszer (7) (20. ábra)

1. Tolja a ferdevágó idomszert (7) a fűrészasztal (8) hornyába.

2. Oldja ki a recés fejü anyát (7a).

3. Forgassa el a ferdevágó idomszert (7), amíg el nem éri a kívánt szögméretet.

A ferdevágó idomszeren (7) található skálamutató (7b) mutatja a beállított szöget.

1. Ismét húzza meg a recés fejű anyát (7a).

10.4 Ferde vágás (21. ábra)

Ahhoz, hogy a fürészszalaggal (6) párhuzamosan hajt-hasson végre ferde vágásokat, a fürészasztal (8) 0° és 45° között megdönthető.

1. Állítsa be a fűrészasztalt (6) a 8.2 fejezetben leírtak szerint.
2. Oldja ki a rögzítő fogantyút (18).
3. A recés fejű anyával (19) állíthatja be a kívánt szögértéket a fokskálán (14).
4. Húzza meg a rögzítő fogantyút (18).

FIGYELEM

Ha a fűrészasztal meg van döntve, a párhuzamos ütközőt a szalagfürészlap jobb oldalára szerelje fel. Így megakadályozható a munkadarab lecsúszása.

10.5 A termék be-/kikapcsolása (1. ábra, 22)

Győződjön meg arról, hogy mindkét biztonsági kapcsoló (11a) a ház ajtaján (11) helyesen kapcsolódik.

Bekapcsolás

1. Dugja a hálózati csatlakozót megfelelően biztosított hálózati csatlakozóaljzatba.
2. A termék bekapcsolásához nyomja meg az „I” jelü be-/kikapcsolót (1).

Kikapcsolás

1. Nyomja meg a STOP kapcsolót (1a), vagy emelje fel a fedőfedelet, és nyomja meg a „0” gombot a be-/kikapcsolón (1).
2. Használaton kívül húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból.

11 Munkavégzési utasítások

Az alábbi biztonságos munkavégzési módok a biztonság fokozását célzó tanácsok, azonban nem minden esetben használhatók, nem teljes körűek és nem is általános érvényűek. Nem térhetnek ki minden veszélyes állapot ismer-tetésére, és megfelelő gondossággal kell őket értelmezni.

• A fapor és faforgács veszélyeztetheti az egészséget. Feltétlenül viseljen egyéni védőeszközöket, például szemvédőt. Használjon elszívó berendezést!
• Ha a termék üzemen kívül van, például a munka végén, akkor lazítsa meg a fűrészlapot. Helyezzen ki a fűrészszalag megfeszítésére figyelmeztető megjegyzést a termék következő felhasználója számára.
• A használaton kívüli fűrészszalagokat egymásra fektetve tárolja, száraz és biztonságos helyen. Mielőtt használatba venné, ellenőrizze őket, hogy nem hibásak-e, pl. fogak, repedések. Ne használjon hibás fűrészszalagot!

! FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszámok kezelése során mindig viseljen védőkesztyűt.

• Ellenőrizze a burkolatok és biztonsági berendezések épségét és helyes elhelyezkedését. Adott esetben cserélje ki öket.
• Az üzemeltetés során mindvégig viseljen hallásvédőt és védőszemüveget.
• Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
• Munkavégzés során a fűrészszalag vezetését mindig állítsa a lehető legközelebb a munkadarabhoz.
• Csak nappal, vagy megfelelő mesterséges megvilágítás mellett dolgozzon.
• Egyenes vágásokhoz mindig használja a párhuzamos ütközöt, hogy megakadályozza a munkadarab felbille-nését vagy elcsúszását.
• Tartsa a kezét biztonságos távolságban a fürészsza-lagtól. A keskeny vágásokhoz használjon tolóbotot.
• Ferde vágásokhoz állítsa a fűrészasztalt a megfelelő pozícióba és vezesse a munkadarabot a párhuzamos ütköző mentén.
• A fecskefarok alakú fogak, csapok vagy ékek vágásához mozgassa a fürészasztalt a szögskála megfelelő pozíciójába.
• A munkadarab íves és szabálytalan vágásaihoz vezesse mindkét kezével a munkadarabot, és zárt ujjakkal egyenletesen haladjon előre. Tartsa a munkadarabot kezével biztonságos helyen.
• Ismétlődő íves és szabálytalan vágásokhoz javasoljuk egy segédsablon használatát.
• Kerek vagy szabálytalan alakú fadarabok vágásához olyan szerkezetet kell használni, amely biztosítja a munkadarabot elfordulás ellen.

Megjegyzés:

Az első munkavégzés előtt és minden cserélhető szerszámcsere után terhelés nélkül hajtson végre próbaüzetmet. Azonnal kapcsolja ki a terméket, ha a cserélhető szerszám futása egyenetlen, erős rezgés tapasztalható vagy rendellenes zajok hallhatók.

- Munkavégzés során a fürészszalag vezetését mindig állítsa a lehető legközelebb a munkadarabhoz.

• A munkadarabot mindig két kézzel vezesse, és tartsa laposan a fűrészasztalon. Így elkerülhető a szalagfűrészlap megszorulása.
• Célszerű a vágást egyetlen menetben elvégezni, ahelyett, hogy több részben végezné azt, ami a munkadarab visszahúzását igényelheti. Ha a visszahúzás mégis elkerülhetetlen, a szalagfűrészt előzetesen ki kell kapcsolni. A munkadarabot csak akkor szabad visszahúzni, miután a szalagfűrészlap teljesen leállt.
• A fürészelés során a munkadarabot mindig a leghoszszabb oldalával kell vezetni.

11.1 Hosszanti vágások végrehajtása (1., 16. ábra)

A faanyag rostjai mentén történő fűrészelést hosszirányú vágásnak nevezzük. A jobb eredmény elérése érdekében szabadkézzel is vághat egy megrajzolt vonal vagy a párhuzamos ütköző mentén.

Derékszögű vágásoknál (a fűrészasztal derékszögben áll a szalagfűrészlaphoz képest) a párhuzamos ütköző a fűrészlaptól balra helyezkedik el, hogy a munkadarabot a jobb kézzel biztonságosan lehessen az ütköző mentén vezetni.

FIGYELEM

A hosszú munkadarabokat biztosítsa, hogy a vágási folyamat végén ne billenjenek le (pl. legördítő állvánnyal vagy hasonlóval).

1. A párhuzamos ütközöt (10) a 10.2 alatt leírtak szerint állítsa be.
2. Süllyessze le a szalagfürészlap védőberendezését (5) a munkadarabra (lásd: 9.5).
3. Kapcsolja be a fürészt 10.5 fejezetben írtak szerint.
4. Összezárt ujjakkal fektesse kezeit a munkadarabra, és tolja a munkadarabot a párhuzamos ütköző (10) mentén tolja a szalagfürészlaphoz (6).
5. A munkadarabot a tolóbottal (13) mindig egyenletes elötolási sebességgel tolja végig a párhuzamos ütköző mentén.

11.2 Keresztvágások végrehajtása (20. ábra)

A keresztvágás kifejezés a faanyag szemcséjére merőlegesen történő fűrészelésre utal. Ez a fajta vágás szabadkézzel is elvégezhető, de a biztonság és a pontosság érdekében célszerű ferdevágó idomszert használni. A ferdevágó idomszer 45°-ig állítható be gérvágásokhoz. Ferde fűrészasztallal együtt dupla gérvágások is készíthetők.

1. A ferdevágó idomszert (7) a 10.3 alatt leírtak szerint állítsa be.

2. Tartsa a munkadarabot szilárdan a ferdevágó idomszer (7) ütközőjéhez és laposan a fűrészasztalhoz (8).

FIGYELMEZTETÉS

Figyeljen az ujjaira, különösen a vágás vége felé, és tartsa a távolságot a betétes szerszámtól.

11.3 Ferde vágások végrehajtása (21. ábra)

A ferde fűrészasztal használatával végzett hosszanti gér- vágások esetén a fűrészlap jobb oldalán, a lefelé néző old- dalon (ha a munkadarab szélessége ezt lehetővé teszi) kell rögzíteni a párhuzamos ütközőt a munkadarab csúszás elleni rögzítése érdekében.

1. Állítsa be a fűrészasztalt (8) a kivánt szögbe (lásd: 10.4).
2. Végezze el a vágást a 11.1 fejezetben leírtak szerint.

11.4 Szabadkézi vágások (1. Ábra, 16)

A szalagfürész egyik legfontosabb jellemzője, hogy gond nélkül képes ívek és sugarak vágására.

1. Süllyessze le a szalagfürészlap védőberendezését (5) a munkadarabra (lásd: 9.5).
2. Kapcsolja ki a fürészt 10.5 fejezetben írtak szerint.
3. Nyomja a munkadarabot szorosan a fűrészasztalra (8), és tolja bele lassan a fűrészszalagba (6). Számos esetben hasznos, ha az íveket és sarkokat nagyjából 6 mm távolságban először durván vágja ki.
4. Ha olyan íveket kell vágnia, amelyek túl szükek az alkalmazott szalagfürészlaphoz, akkor vágjon segédvágásokat az ív elülső oldaláig. Végül kifürészelhető a végleges sugár.

12 Tisztítás és karbantartás

FIGYELMEZTETÉS

Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót!

12.1 Tisztítás

FIGYELMEZTETÉS

Balesetveszély áll fenn! A tisztítási munkákat mindig csak olyankor végezze, ha a termék ki van kapcsolva. Sérülésveszély áll fenn! Tisztítási munkálatok előtt mindig hagyja lehülni a terméket. A motor elemei forrók. Sérülésveszély és égési sérülések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– A tisztítási munkálatok elvégzése előtt kapcsolja ki a terméket.
– Hagyja kihülni a motort.

- A védőberendezéseket, levegőnyilásokat és a motor-házat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.

• Ne tisztítsa a betétszerszámot működés közben.
• Soha ne tisztítsa a fűrészszalagot vagy a fűrészszalag vezetését kézben tartott kefével vagy spatulával, miközben járatja a fűrészszalagot. A ráégett gyantás lerakódások veszélyeztetik a fűrészszalag biztonságos üzemeltetését, ezért rendszeresen meg kell tisztítani a fűrészszalagot.

- A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

- Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.

- Rendszeresen tisztítsa meg a terméket nedves rongygyal* és némi kenőszappannal. Ne használjon tisztítóvagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.

12.2 Karbantartás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen kezelési útmutató nem ismertet, végeztesse el szakműhelyben. Csak eredeti pótalkatrészeket használjon.

Balesetveszély áll fenn! A karbantartási és tisztítási munkálatokat alapvetően mindig le- állított motor mellett végezze, és húzza ki a hálózati csatlakozót. Sérülésveszély áll fenn! Karbantartási és tisztítási munkálatok előtt mindig hagyja lehülni a terméket. A motor elemei forrók. Sérülésveszély és égési sérül- lések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– A tisztítási és karbantartási munkálatok elvégzése előtt kapcsolja ki a terméket.

– Hagyja kihülni a terméket.

– Húzza ki a hálózati csatlakozót!

Szükséges szerszám:

- 5 mm-es imbuszkulcs* (B)

- 6 mm-es imbuszkulcs* (C)

- Seeger-fogó*

• Kereszthornyos csavarhúzó*

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2.1 A szalagfürészlap (6) cseréje (1., 3., 11., 13., 16. ábra)

1. Állítsa be körülbelül a teljes magasság felére a szalagfürészlap védőberendezését (5).

2. Az imbuszcsavarok (11b) kioldásával nyissa ki a ház ajtajait (11). Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

3. Húzza ki a fűrészasztalt (8) a 10.1 című fejezetben leírtak szerint, és szerelje le a hatlapfejű csavart (K) és a szárnyas anyát (L).

4. A szalagfürészlap (6) lazításához forgassa el a feszítőcsavart (2) az óramutató járásával ellentétes irányba.

5. Távolítsa el a szalagfűrészlapot (6) a két szalagkerékről (23, 25), és vegye ki a szalagfűrészlapot (6) a fűrészasztal (8) nyilásából.

6. Füzze át az új szalagfűrészlapot (6) a fűrészasztal (8) nyílásán, és helyezze a két szalagkerék (23, 25) futó-felületének (24) közepére. A szalagfűrészlap (6) fogai mindig lefelé, a fűrészasztal (8) irányába kell nézzenek.

7. Feszítse meg és állítsa be a fűrészlapot (6) (lásd: 9.3 és 9.2).
8. A beállítás befejezése után zárja be ismét a ház ajta- jait (11), és az imbuszcsavarokkal (11b) rögzítse öket. Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

12.2.2 Az asztalbetét (32) cseréje (23. ábra)

Megjegyzések:

• Viseljen védőkesztyűt.

• Ha kopott vagy sérült az asztalbetét (32), akkor ki kell cserélni, különben megnő a sérülésveszély.

• Vigye 0°-os állásba a fürészasztalt (8) a 8.2 fejezetben leírtak szerint.

• Szerelje le a kereszthornyos csavart (32a) az elkopott asztalbetétnél (32), és alulról felfelé nyomja ki az asztalbetétet a fűrészasztalból (8). Ehhez egy kereszthornyos csavarhúzót használjon*.
• Az új asztalbetét (32) felszerelése fordított sorrendben történik.

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2.3 A szíj (29) utánfeszítése (11., 17., 18. ábra)

1. Az imbuszcsavarok (11b) kioldásával nyissa ki a ház alsó ajtaját (11). Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.
2. Oldja ki a szíjfeszítő csavart (29a) a motoron (16). Ehhez egy 6 mm-es imbuszkulcsot (E) használjon.
3. Nyomja enyhén hátrafelé a motort (16), és a szalag (29) megfeszítéséhez húzza meg újra a szíjfeszítő csavart (29a) a motoron (16). Ehhez egy 6 mm-es imbuszkulcsot (E) használjon. Ügyeljen arra, hogy a hornyok illeszkedjenek egymásba, és hogy a szíj (29) középen helyezkedjen el a meghajtás szíjtárcsáján (30) és a szalagkerék szíjtárcsáján (31).
4. Zárja be ismét a ház alsó ajtaját (11), és az imbuszcsavarral (11b) rögzítse. Ehhez egy 5 mm-es imbuszkulcsot (D) használjon.

12.2.4 A szíj (29) cseréje (17., 24. ábra)

- Viseljen védőkesztyűt.

1. Szerelje le a szalagfürészlapot (6) a 12.2.1 című fejezetben leírtak szerint.
2. Oldja ki a szíjfeszítő csavart (29a), a szíj (29) meglazításához nyomja enyhén felfelé a motort (16), majd la-zán húzza meg a szíjfeszítő csavart (29a). Ehhez egy 6 mm-es imbuszkulcsot (E) használjon.
3. Szerelje le a szalagkerék Seeger-gyűrűjét (33). Ehhez egy Seeger-fogót* használjon.
4. Vegye le az alsó szalagkereket (25) a szalagkerék tengelyéről (34), és távolítsa el az elhasználódott szíjat (29) a szalagkerék szíjtárcsájáról (31) és a meghajtás szíjtárcsájáról (30).

5. Helyezze az új szijat (29) a meghajtás szíjtárcsájára (30).

6. Helyezze fel le az alsó szalagkereket (25) a szalagkerék tengelyére (34), és helyezze fel a szíjat (29) a szalagkerék szíjtárcsájára (31).

7. Helyezze fel a szíjat (29) a kívánt meghajtás-szíjtárcsára (30) és a vele párhuzamosan futó szalagkerék-szíjtárcsára (31) (S1 vagy S2).

Ügyeljen arra, hogy a hornyok illeszkedjenek egymásba, és hogy a szíj (29) középen helyezkedjen el a meghajtás szíjtárcsáján (30) és a szalagkerék szíjtárcsáján (31).

1. Nyomja enyhén hátrafelé a motort (16), és a szalag (29) megfeszítéséhez húzza meg újra a szíjfeszítő csavart (29a) a motoron (16).

Ehhez egy 6 mm-es imbuszkulcsot (E) használjon.

1. Szerelje fel a szalagfürészlapot (6) a 12.2.1 című fejezetben leírtak szerint.

* = nem feltétlenül tartoznak a szállított elemek közé!

13 Szállítás

- A terméket csak a keretnél vagy a lábánál fogva szabad emelni és szállítani. Szállításhoz soha ne emelje meg a védőberendezéseken, a beállító fogantyúkon vagy a fűrészasztalnál.

- Szállításhoz válassza le a terméket a villamos hálózatról, és tegye egy másik, arra szolgáló helyre.

- A fürészszalag védőberendezésének a szalagfürész szállítása közben a legalsó helyzetben kell állnia.

- Hogy megakadályozza a károsodásokat és a sérüléseket, a készüléket szállítás közben biztosítsa a járműben felborulás és elcsúszás ellen.

- A leválasztó védőberendezéseket soha ne használja a gép felemelésére vagy szállítására.

14 Tárolás

A terméket és annak tartozékait sötét, száraz és fagymentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hömérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja.

Letakarással védje a terméket a portól és a nedvességtől.

A kezelési útmutatót a termék mellett tárolja.

15 Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírá- soknak.

15.1 Fontos megjegyzések

A motor túlterhelés esetén magától lekapcsol. Ha lehült (ennek időtartama változó), a motor ismét bekapcsolható.

15.2 Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• megnyomódások, ha a csatlakozóvezetékeket ablakvagy ajtónyílásokon vezeti át,
• törési helyek a csatlakozóvezeték szakszerűtlen rögzítése vagy elvezetése miatt,
• nyíródási helyek a csatlakozóvezetéken való áthajtás miatt,
• a szigetelés sérülései, amikor a vezetéket kirántják a fali csatlakozóaljzatból,
• repedések a szigetelés öregedése miatt.

Ilyen sérült elektromos csatlakozóvezetékeket nem szabad használni, mivel a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak megegyező, „H05VV-F” jelölésű csatlakozóvezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

A sérült vagy meghibásodott hálózati csatlakozóvezeték cseréjére vonatkozó biztonsági utasítások

Y csatlakoztatási mód

Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.

15.3 Váltóáramú motor

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

• A hálózati feszültség értéke 220 V – 240 V\~ kell legyen.
• A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzen.

Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A motor áramneme
• A motor típustáblájának adatai

16 Javítás és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

16.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
• Cikkszám
• A típustáblája adatai

Pótalkatrészek / Tartozékok

Szalagfürészlap - Cikksz.: 7901505702

Asztalbetét - Cikksz.: 5901514013

16.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: szalagfürészlap, asztalbetét, szíj

* = nem feltétlenül tartoznak a szállított elemek közé!

17 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hul-ladéknak, hanem szelektíven gyűjtendők, illet-ve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelösséget adatainak törléséért az ártalmatlanítandó készülékről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet dijmentesen leadni újrahasznosításra:

– Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
– Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a viszszavételre, vagy önkéntesen vállalja azt.
– Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.
– A gyártók és forgalmazók további, kiegészítő viszszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

18 Hibaelhárítás

Üzemzavar	Lehetséges ok	Megoldás
A motor nem működik	Meghibásodott a motor, a kábel vagy a csatlakozódugó, kiégtek a hálózati biztosítékok, nem reteszelődött megfelelően mindkét biztonsági kapcsoló.	Ellenőriztesse a terméket egy szakemberrel. Soha ne javítsa meg saját kezűleg a motort! Veszély! Ellenőrizze a hálózati biztosítékokat, szükség esetén cserélje le mindkettőt, reteszelje megfelelően mindkét biztonsági kapcsolót.
A motor lassan indul és nem éri el az üzemi sebességet.	A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett.	Ellenőriztesse a feszültséget villamossági szakemberrel. Ellenőriztesse a motort egy szakemberre Cseréltesse ki szakemberrel a kondenzátort!
A motor túl zajos.	A tekercselések megsérültek, a motor meghibásodott.	Ellenőriztesse a motort egy szakemberrel!

Üzemzavar Lehetséges ok Megoldás

A motor nem éri el a teljes teljesítményét.	A hálózati berendezés áramkörei túl vannak terhelve (lámpák, egyéb motorok stb.).	Ne használjon más termékeket vagy motorokat ugyanazon az áramkörön.
A motor könnyen túlmelegszik.	A motor túl van terhelve, a motor hűtése nem elegendő.	Akadályozza meg, hogy a motor vágáskor túl legyen terhelve, távolítsa el a port a motorról, hogy a motor optimális hűtése biztosítva legyen.
A fűrésznyom durva vagy hul-lámos.	Életlen a szalagfűrészlap, vagy a fogak kialakítása nem megfelelő az adott anyagvastagsághoz.	Élezze után a szalagfűrészlapot vagy helyezzen be megfelelő szalagfűrészlapot.
A munkadarab kirántódik a kézből vagy eltörik.	Túl nagy a vágási nyomás, illetve a fűrészszalag nem megfelelő az adott használatra.	Használjon megfelelő szalagfűrészlapot.
Félrehúz a szalagfűrészlap. • A	fűrészlap vezetője rosszul van beállítva.• Nem megfelelő szalagfűrészlap.	• Állítsa be a szalagfűrész vezetőjét.• Használjon megfelelő szalagfűrészlapot.
Munkavégzés közben égett foltok képződnek a faanyagon.	• Életlen a fűrészszalag.• Nem megfelelő szalagfűrészlap.	• Cserélje ki a szalagfűrészlapot.• Használjon megfelelő szalagfűrészlapot.
Munkavégzés közben meg-szorul a fűrészszalag.	• Életlen a fűrészszalag.• Gyantás lerakódások képződtek a fűrészszalagon.• A fűrészlap vezetője rosszul van beállítva.	• Cserélje ki a szalagfűrészlapot.• Tisztítsa meg a szalagfűrészlapot.• Állítsa be a szalagfűrész vezetőjét.
A motor jár, de a szalagfűrész-lap nem mozog	A szíj nincs rendesen megfeszítve	A szíj utánfeszítése

19 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: SCHEPPACH

Termék Szalagfürész - HBS261

megnevezése:

Cikksz. 59015149969

EU-irányelvek:

2014/30/EU, 2006/42/EK, 2011/65/EU*

2006/42/EK - melléklet IV

Bejelentett szervezet: TÜV SÜD

Bizonyítvány száma: M6A0112840465 Rev.00

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

Alkalmazott szabványok:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

A dokumentáció felelöse:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

8.1 Zāggalda (8) montāža (1., 3., 4., 5., 6., 8. att.)

Norāde:

12.2.1 Zāga lentes (6) nomaiṇa (1., 3., 11., 13., 16. att.)

A nyilvánvaló hibákat az áru átvételétől számított 8 napon belül jelezni kell, különben a vásárló elveszíti az ilyen hibákkal szemben támasztott igényekre való minden jogát. Megfelelő kezelés esetén gépeinkre garanciát nyújtunk az átadástól számított törvényes jótállási időn belül oly módon, hogy költségmentesen kicserélünk minden olyan gépalkatrészt, ami ezen az időn belül bizonyíthatóan anyag- vagy gyártáshiba következtében hibásodott meg. Azokra az alkatrészekre, melyeket nem cégünk maga gyárt, csak annyiban biztosítunk jótállást, amennyiben beszállítónk elismeri szavatossági igényünket. Az új alkatrészek beszerzési költségei a vásárlót terhelik. Átalakításból vagy ebből eredő hiányosságokból származó és egyéb kárigények kizártak.

Gwarancja PL
