Tuotetyyppi	Vannesaha
Merkki	Scheppach
Malli	HBS261
Syöttöjännite	230-240 V~ 50 Hz
Tehonotto	370 W (S1) / 550 W (S2 20 min)
Tyhjäkäyntinopeus	1480 min⁻¹
Nauhan pituus	1790 mm
Nauhan leveys	6 mm (enintään 13 mm)
Nauhan nopeus	720 / 1000 m/min
Leikkauskorkeus enintään	130 mm
Ulottuvuus (purku)	245 mm
Pöydän mitat	307 × 315 mm (laajennus: 315 × 520 mm)
Pöydän kallistus	0° – 45°
Työkappaleen enimmäismitat	580 × 400 × 130 mm
Paino	n. 22 kg
Johdon pituus	1800 mm
Äänenpainetaso	73 dB (epävarmuus 3 dB)
Äänitehotaso	86 dB (epävarmuus 3 dB)
Pölynimu	Kolmen halkaisijan imuliitin
Turvallisuus	Ovien turvakytkin, teränsuojus
Käyttötarkoitus	Puun ja vastaavien materiaalien sahaus
Huolto	Puhdistus käytön jälkeen, terän ja hihnan vaihto
Kulutusosat	Vannesahanterä, pöydän sisäke, hihnat
Varaosat	Terän viite: 7901505702, sisäkkeen viite: 5901514013
Takuu	Lainmukainen takuu (maan mukaan)

Usein kysytyt kysymykset - HBS261 SCHEPPACH

Kuinka kiristää vannesahan terä?

Kierrä kiristysruuvia (2) myötäpäivään terän kiristämiseksi. Kiristys on oikea, jos voit työntää terää sivusuunnassa noin 1–2 mm keskellä kahden pyörän välissä.

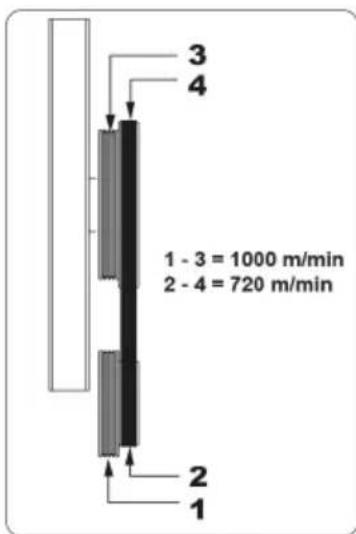

Kuinka säätää nauhan nopeutta?

Avaa alaovi, löysää hihnan kiristysruuvia (29a), työnnä moottoria ylöspäin, aseta hihna halutulle hihnapyörälle (S1 720 m/min, S2 1000 m/min), ja kiristä hihna uudelleen.

Kuinka vaihtaa vannesahan terä?

Sammuta ja irrota laite verkosta. Avaa ovet, löysää terää kiertämällä kiristysruuvia (2) vastapäivään, poista vanha terä pyöristä ja pöydän raosta, asenna uusi terä hampaat alaspäin, ja kiristä sekä säädä terä.

Kuinka säätää terän ohjainta?

Tukilaakerit (27) on säädettävä ennen ensimmäistä käyttöä ja jokaisen teränvaihdon jälkeen. Löysää kuusiokoloruuvit, kierrä epäkeskolaakereita niin, että ne ovat noin 0,5 mm päässä terästä, ja kiristä.

Kuinka käyttää rinnakkaisohjainta?

Aseta rinnakkaisohjain (10) pöydälle, löysää kiristysjalus (10a), säädä haluttuun mittaan, ja laske jalus lukitaksesi. Varmista, että se on yhdensuuntainen terän kanssa.

Kuinka tehdä viistoleikkaus?

Löysää lukituskahva (18), käytä ristipääruuvia (19) kallistaaksesi pöytää 0°–45° asteikon mukaan, ja kiristä. Rinnakkaisohjain on asetettava pöydän matalalle puolelle.

Millaista terää käyttää?

Käytä teriä, joiden leveys on 6–13 mm. Kapeat terät mahdollistavat tiukat kaarteet, leveät terät sopivat paremmin suoriin leikkauksiin. Hienot hampaat antavat tasaisemman mutta hitaamman leikkauksen.

Kuinka puhdistaa vannesaha?

Sammuta ja irrota laite verkosta, anna jäähtyä. Käytä kosteaa liinaa ja mustasaippuaa. Älä käytä liuottimia. Varmista, ettei vettä pääse sisälle. Puhdista jokaisen käytön jälkeen.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että molemmat turvakytkimet (11a) ovissa ovat kytkettynä. Tarkista sulakkeet. Jos ongelma jatkuu, anna asiantuntijan tarkistaa johto tai moottori.

Kuinka kuljettaa sahaa?

Irrota laite verkosta. Nosta sitä vain rungosta tai jalasta, älä koskaan suojalaitteista tai pöydästä. Laske teränsuojus alas. Kiinnitä se ajoneuvossa kaatumisen estämiseksi.

KÄYTTÖOHJE HBS261 SCHEPPACH

10b. Pingutuspolt (paralleelpiiraja)

1. Korpuseuksed

11a. Ohutuslüliti

11b. Sisekuuskantpolt (korpuseuks)

F. 2 x Sisekuuskantpolt (M6x12 mm)

G. 2 x Alusseib (M6)

H. 2 x Stopperröngas (M6)

I. 1 x Sisekuuskantpolt (M6x25 mm)

J. 1 x Mutter (M6)

K. 1 x Kuuskantpolt (M6x40 mm)

L. 1 x Tiibmutter (M6)

1 x Lintsaag

1 x Käsitsusjuhend

8.4 Imuotsak (17) (joon. 1)

Toode on varustatud imuotsakuga.

16 Remont ja varuosade tellimine

Tillämpade standarder:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

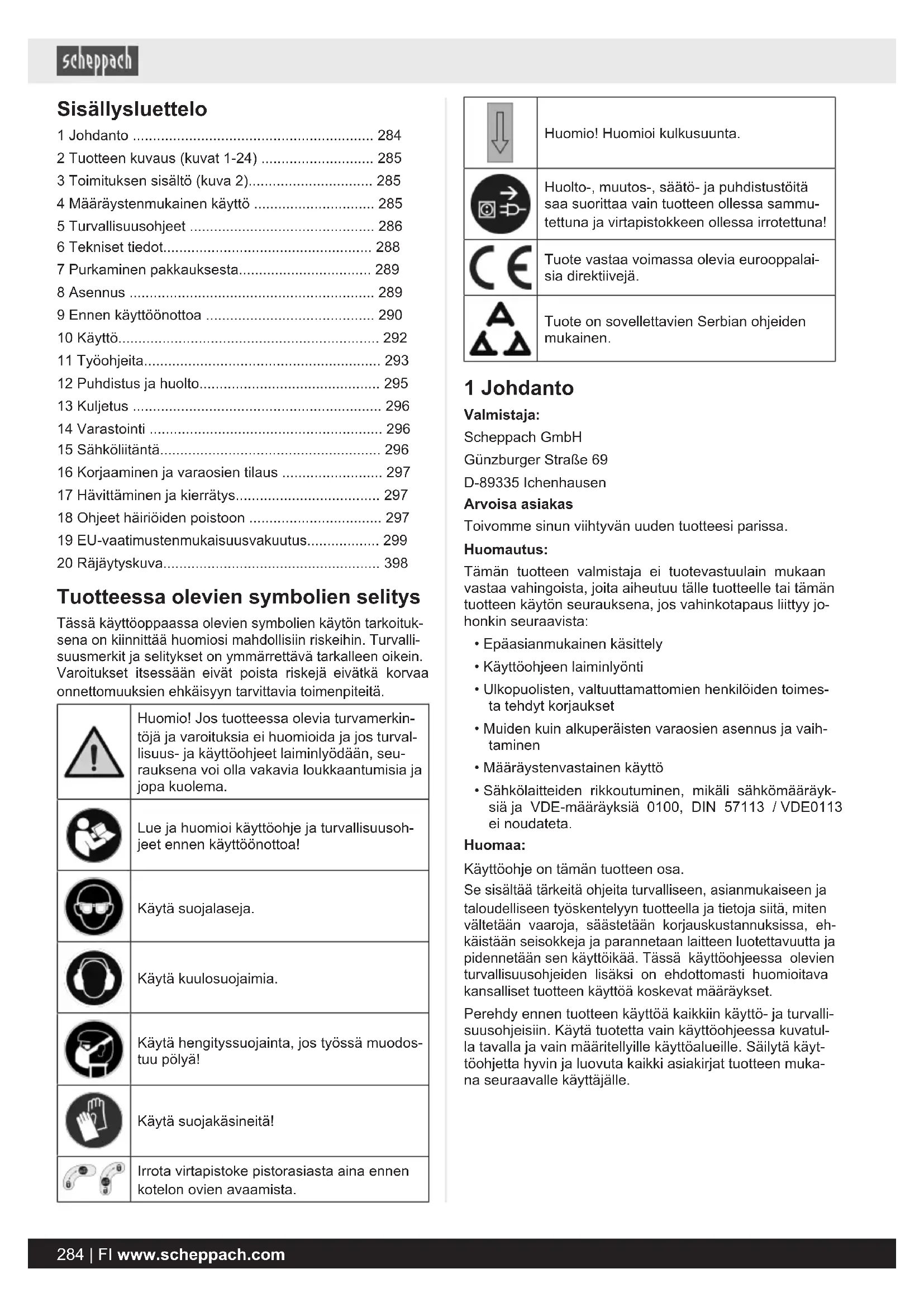

1 Johdanto 284
2 Tuotteen kuvaus (kuvat 1-24) 285
3 Toimituksen sisältö (kuva 2).... 285
4 Määräystenmukainen käyttö 285
5 Turvallisuusohjeet 286
6 Tekniset tiedot.... 288
7 Purkaminen pakkauksesta.... 289
8 Asennus 289
9 Ennen käyttöönottoa 290
10 Käyttö....292
11 Työohjeita.... 293
12 Puhdistus ja huolto.... 295
13 Kuljetus 296
14 Varastointi 296
15 Sähköliitäntä.... 296
16 Korjaaminen ja varaosien tilaus 297
17 Hävittäminen ja kierrätys.... 297
18 Ohjeet häiriöiden poistoon 297
19 EU-vaatimustenmukaisuusvakuutus.... 299
20 Räjäytyskuva.... 398

Tuotteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituk-sena on kiinnittää huomiosi mahdollisiin riskeihin. Turvalli-suusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä.

	Huomio! Jos tuotteessa olevia turvamerkin-töjä ja varoituksia ei huomioida ja jos turval-lisuus- ja käyttöohjeet laiminlyödään, seu-rauksena voi olla vakavia loukkaantumisia ja jopa kuolema.
	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa!
	Käytä suojalaseja.
	Käytä kuulosuojaimia.
	Käytä hengityssuojainta, jos työssä muodos-tuu pölyä!
	Käytä suojakäsineitä!
	Irrota virtapistoke pistorasiasta aina ennen kotelon ovien avaamista.

	Huomio! Huomioi kulkusuunta.
	Huolto-, muutos-, säätö- ja puhdistustöitä saa suorittaa vain tuotteen ollessa sammutettuna ja virtapistokkeen ollessa irrotettuna!
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

1 Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy jo- honkin seuraavista:

• Epäasianmukainen käsittely
• Käyttöohjeen laiminlyönti
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
• Määräystenvastainen käyttö

- Sähkölaitteiden rikkoutuminen, mikäli sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei noudateta.

Huomaa:

Käyttöohje on tämän tuotteen osa.

Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2 Tuotteen kuvaus (kuvat 1-24)

1. Virtakytkin

1a. STOP-kytkin

1. Kiristysruuvi

2. Magneettilevy

3. Kiristysmutteri

4. Vannesahan terän suojalaite

5. Vannesahan terä

6. Poikkileikkaustulkki

7a. Pyälletty mutteri (poikkileikkaustulkki)

7b. Asteikon osoitin (poikkileikkaustulkki)

1. Sahapöytä

8a. Kiristysvipu

1. Tukijalka

2. Rinnakkaisvaste

10a. Kiinnitysosa

10b. Kiristysruuvi (rinnakkaisvaste)

1. Kotelon ovet

11a. Turvakytkin

11b. Kuusiokoloruuvi (kotelon ovi)

1. Säätökahva (ylempi teräpyörä)

12a. Siipimutteri (ylempi teräpyörä)

1. Työnnin

2. Asteikko (kallistusalue)

3. Asteikon osoitin (kallistusalue)

4. Moottori

5. Poistoimuliitos

6. lukituskahva

7. Pyälletty mutteri

8. kiristyslevy

9. teline

10. Pääteasennon ruuvi (sahapöydän säätö)

22a. Vastamutteri (sahapöydän säätö)

1. Ylempi teräpyörä

2. Kulkupinta (vannesahan terä)

3. Alempi teräpyörä

4. Ylempi vannesahan terän ohjain

5. tukilaakeri

27a. Takana oleva ylempi tukilaakeri

27b. Asetusruuvi

27c. Sivulla oleva ylempi tukilaakeri

27d. Asetusruuvi

27e. Takana oleva alempi tukilaakeri

27f. Asetusruuvi

27g. Sivulla oleva alempi tukilaakeri

27h. Asetusruuvi

1. Ylempi kiinnityspidike

28a. Ruuvi (ylempi kiinnityspidike)

1. Hihna

29a. Hihnan kiristysruuvi

1. Käyttöhihnapyörä

2. Hihnapyörä

3. Pöytäsisäke

32a. Ristipääruuvi (pöytäsisäke)

1. Hihnapyörän lukkorengas

2. Hihnapyörän akseli

3 Toimituksen sisältö (kuva 2)

Kohta Luku- Nimike määrä

1. 1 x Sahapöytä

2. 1 x Vannesahan terä (esiasennettu)

3. 1 x Rinnakkaisvaste

4. 1 x Työnnin

5. 1 x lukituskahva

6. 1 x kiristyslevy

A. 1 x Kiintoavain koko 8/10

B. 1 x Kuusiokoloavain 3 mm

C. 1 x Kuusiokoloavain 4 mm

D. 1 x Kuusiokoloavain 5 mm

E. 1 x Kuusiokoloavain 6 mm

F. 2 x Kuusiokoloruuvit (M6x12 mm)

G. 2 x Aluslevy (M6)

H. 2 x Lukkorengas (M6)

I. 1 x Kuusiokoloruuvi (M6x25 mm)

J. 1 x Mutteri (M6)

K. 1 x Kuusioruuvi (M6x40 mm)

L. 1 x Siipimutteri (M6)

1 x vannesaha

1 x Käyttöohje

4 Määräystenmukainen käyttö

Vannesahaa käytetään puuta tai puunkaltaista materiaalia olevien työkappaleiden pitkittäis- ja poikittaissuuntaiseen sahaamiseen. Pyöreitä materiaaleja saa sahata vain käyttäen sopivia pidikkeitä.

VAROITUS

Älä käytä tuotetta muiden kuin käyttöohjeessa määritettyjen materiaalien leikkaamiseen.

VAROITUS

Mukana toimitettu vannesahan terä on tarkoitettu ai-noastaan puun sahaamiseen! Älä käytä sitä polttopuun sahaamiseen!

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Vain tuotteelle sopivia vannesahan teriä saa käyttää.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuus- ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdytävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi-minnassa.

Signaalisanojen selitykset käyttöohjeessa

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

5 Turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

VAROITUS

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

1) Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalueilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyöka-lusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyöka-lun hallinnan.

2) Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c) Pidä sähkötyökalu loitolla sateesta tai kosteudesta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämälä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee-si loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujen turvamäääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammaoihin.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nä- mä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Ko-kemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.
e) Hoida sähkötyökaluja ja käytettäviä työkaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuiksien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
g) Käytä sähkötyökalua, käytettäviä työkaluja jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5) Huolto

a) Korjauta sähkötyökalu vain pätevällä ammattihenkilöllä ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan sähkötyökalun pysyminen turvallisena.

5.1 Vannesahojen turvallisuusohjeet

a) Älä käytä vahingoittuneita tai muotoaan muuttaneita vannesahan teriä. Vahingoittuneet tai muotoaan muuttaneet vannesahan terät saattavat repeytyä ja/tai taittua.
b) Älä käytä jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö voi johtaa sähköiskuun.
c) Käytä vannesahoja sopivalla nopeudella sallittuihin käyttötarkoituksiin ja materiaaleihin. Työskentely sahattavalle materiaalille epäsopivalla nopeudella voi johtaa vannesahan terän murtumiseen ja kehon vammoihin.
d) Älä käytä sähkötyökalua vannesahan terää suojaavan pääsysuojuksen ollessa auki. Kosketus liikkuviin osiin voi johtaa kehon vammoihin.

5.2 Lisäturvallisuusohjeet

! VAROITUS

Käytettävät työkalut voivat olla teräviä ja ne kuumentuvat käytön aikana. Käytä suojakäsineitä aina, kun käsittelet käytettävää työkalua.

• Kun sahataan pyöreitä tai epäsäännöllisen muotoisia puita, täytyy käyttää laitetta, joka estää työkappaleen kiertymisen.
• Kun sahataan lautojen reunoja, täytyy käyttää laitetta, joka estää työkappaleen takaiskun.
• Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
• Tätä tuotetta saavat käyttää vain henkilöt, jotka ovat perehtyneet sen käsittelemiseen.

! VAROITUS

Mukana toimitettu vannesahan terä on tarkoitettu ai-noastaan puun sahaamiseen! Älä käytä sitä polttopuun sahaamiseen!

• Varmista ennen käyttöönottoa, että verkkojännite vastaa tyyppikilvessä ilmoitettua käyttöjännitettä.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitteen laskun ja voivat estää moottorin käynnistymisen.
• Pidä lapset ja muut henkilöt loitolla tuotteesta, kun käytät sitä. Jos huomiosi kiinnittyy muualle, voit menettää tuotteen hallinnan.
• Huomioi moottorin ja vannesahan terän pyörimissuunta.
• Älä koskaan käytä tätä tuotetta viallisten Suojalaitteet tai ilman turvalaitteita.
• Älä työstä työkappaleita, jotka ovat niin pieniä, ettei niistä voi pitää kunnolla käsin kiinni.

! VAROITUS

Loukkaantumisvaara!

Voit vammautua, jos poistat tukoksen paljain käsin.

• Käytä suojakäsineitä.
  – Käytä sopivia työkaluja (esim. keppiä).

• Säädä säädettävät suojalaitteet niin, että ne ovat mahdollisimman lähellä työkappaletta.

• Suojakansia ei saa käyttää tuotteen kuljettamiseen tai tuotteen käyttämiseksi epäasianmukaisella tavalla.

! VAROITUS

Älä käytä vahingoittuneita tai muodoltaan muuttuneita käyttötyökaluja.

VAROITUS

Varmista, että työstettävä materiaali sopii käyttötyöka-lun kierrosluvulle.

VAROITUS

Jos pöytäalusta on vioittunut, on vaarana, että pienet esineet jäävät kiinni pöytäalustan ja sahanterän väliin ja sahanterä juuttuu.

Vaihda vioittuneet pöytäalustat heti!

VAROITUS

Onnettomuusvaara on olemassa! Suorita puhdistustyöt tuotteen ollessa kytkettynä pois päältä. Loukkaantumisvaara! Anna tuotteen jäähtyä aina ennen puhdistustöitä. Moottorin osat ovat kuumia. On olemassa loukkaantumisvaara ja palovammojen vaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

- Kytke tuote pois päältä aina ennen puhdistustöitä.

– Anna moottorin jäähtyä.

HUOMIO

Vannesahan terän hampaiden täytyy osoittaa alaspäin.

• Älä käytä tuotetta, jos se on vahingoittunut. Älä koskaan poista tuotteen suojalaitteita. Se voi johtaa erittäin vakaviin vammoihin.
• Kun suoritetaan viisteleikkaus sopivalla sahapöydällä, on rinnakkaisvaste asetettava sahapöydän alaosaan.

HUOMIO

Estä pitkien työkappaleiden kaatuminen leikkauksen loppuvaiheessa (esim. purkamistelineellä tai vastaavalla).

• Pidä kätesi turvallisen välimatkan päässä vannesahan terästä. Käytä kapeisiin leikkauksiin työnnintä.
• Säilytä työnnintä tuotteessa sitä varten olevassa pidikkeessä, jotta se on aina käden ulottuvilla ja yllät siihen normaalista työasennosta.
• Kytke tuote pois päältä, jos sitä ei käytetä.
• Normaalissa työasennossa tuotteen käyttäjä on koneen edessä.

Jäännösriskit

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Käytä tuotetta tässä käyttöohjeessa suositellulla tavalla. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Pidä kädet loitolla työalueelta, kun tuote on käytössä.

• Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuo-jaimia ei käytetä.

• Keuhkojen vahingoittuminen, jos ohjeen mukaista hengityssuojainta ei käytetä.

• Työkalujen sinkoileminen altistaa loukkaantumisvaaraan, jos sen pidike on virheellinen tai sitä ohjataan väärin.
• Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.
• Vältä tuotteen tahatonta käynnistymistä: älä paina virtakytkintä, kun liität pistokkeen pistorasiaan.
• Vapauta virtakytkin ja vedä virtapistoke irti pistorasiasta ennen kuin alat suorittaa säätö- tai huoltotöitä.

VAROITUS

Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

VAROITUS

Pitkäkestoisissa töissä voi käyttäjän käsissä tärinästä johtuen ilmetä verenkiertohäiriöitä (valkosormisuus).

Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epätavallisen voimakkaasti. Kyseiset alueet eivät saa enää riittävästi verta ja ne ovat siksi hyvin vaaleita. Tärisevien tuotteiden toistuva käyttö voi henkilöillä, joiden verenkierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovaurioita.

Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin.

6 Tekniset tiedot

Vaihtovirtamoottori 230 - 240 V~ 50Hz
Tehontarve 370 Wattia (S1*)
	550 Wattia (S2 20min**)
Joutokäyntikierrosluku no	1480 min-1
Vannesahan terän pituus 1790 mm
Vannesahan leveys	6 mm
Vannesahan leveys enint.	13 mm
Vannesahan nopeus	720/1000 m/min
Leikkuukorkeus	130 mm
Säde	245 mm
Sahapöydän koko	307 x 315 mm
Sahapöytä pidennysosan kanssa	315 x 520 mm
Kallistettava sahapöytä	0°–45°
Työkappaleen maksimikoko.	580x400x130 mm
Johdon pituus	1800 mm
Paino	n. 22 kg

Oikeus teknisiin muutoksiin pidätetään!

\*Käyttötapa S1 (jatkuva käyttö)

Tuotetta voidaan käyttää jatkuvasti ilmoitetulla teholla.

\*\*Käyttötapa S2 (lyhytaikainen käyttö)

Tuotetta saa käyttää lyhytaikaisesti ilmoitetulla teholla (20 min).

Työkappaleen on oltava vähintään 3 mm korkea ja 10 mm leveä.

Meluarvot

VAROITUS

Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, koneen lähellä olevien henkilöiden on käytettävä sopivia kuulosuojaimia.

Melu- ja tärinäarvot on määritetty standardin EN 62841 mukaisesti.

Äänen painetaso L_pA	73 dB
Epävarmuus K_pA	3 dB
Äänitehotaso L_wA	86 dB
Epävarmuus K_wA	3 dB

Ilmoitetut melupäästöarvot on mitattu standardin mukaisella testimenettelyllä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin.

Ilmoitettuja melupäästöarvoja arvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin.

VAROITUS

Melupäästöt voivat sähkötyökalun tosiasialli- sen käytön aikana poiketa annetuista arvois- ta sähkötyökalun käyttötavasta riippuen, eri- tysesti sen mukaan, minkä tyyppistä työkap- paletta työstetään.

Pyri pitämään kuormitus mahdollisimman pienenä. Esimerkkejä toimenpiteistä: työajan lyhentäminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

7 Purkaminen pakkauksesta

VAROITUS

Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja!

Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Ilmoita mahdollisista vaurioista heti tuotteen toimittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alku-peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-vuosi.

8 Asennus

HUOMIO

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

VAROITUS

Vedä virtapistoke irti aina ennen kuin alat suo-rittaa säätö-, kunnossapito- tai korjaustöitä!

Tarvittava työkalu:

• 1 kiintoavain, koko 8/10 mm* (A)
• 1 kuusiokoloavain, 3 mm* (B)
• 1 kuusiokoloavain, 4 mm* (C)
• 1 kuusiokoloavain, 5 mm* (D)
• 1 kuusiokoloavain, 6 mm* (E)

* = eivät välttämättä sisälly toimitukseen!

Huomautus:

Mukana toimitettua työkalua voidaan säilyttää tuotteen päässä olevien magneettijuovien päällä.

8.1 Sahapöydän (8) asennus (kuvat 1, 3, 4, 5, 6, 8)

Huomautus:

Sahapöytä on säädettävä ennen ensimmäistä käyttöönottoa ja aina sahapöydän purkamisen jälkeen.

1. Vedä sahapöytä (8) ulos kohdassa 10.1 kuvatulla ta- valla.
2. Vie sahapöytä (8) vannesahan terän (6) yläpuolelle.
3. Asteikon osoitin (15) on avattava eikä se saa osoittaa ylöspäin. Käytä 4 mm:n kuusiokoloavainta.
4. Sijoita asteikon (14) syvennys kahteen telineessä (21) olevaan ohjaimeen.
   Varmista, että sahapöydän (8) hammastus sovitetaan pyälletyn mutterin (19) hammastukseen telineessä (21).

5. Kiinnitä sahapöytä (8) kiristyslevyn (20) kanssa kahdella kuusiokoloruuvilla (F), aluslaatoilla (G) ja lukkorengaslevyillä (H) telineessä (21) oleviin asennusaukkoihin.
   Käytä 5 mm:n kuusiokoloavainta.

6. Asenna kiristysvipu (8a) keskimmäiseen asennusauk- koon.
   Älä kiristä kiristysvipua (8a) vielä tiukalle.

7. Säädä asteikon osoitin (15) niin, että se osoittaa kohti asteikkoa.

Käytä 4 mm:n kuusiokoloavainta.

1. Säädä sahapöytä (8) asentoon 0° kohdassa 8.2 kuvatulla tavalla.

2. Kiristä kiristysvipu (8a) sahapöydän (8) kiinnittämiseksi. Kiristä kaksi kuusiokoloruuvia (F). Käytä 5 mm:n kuusiokoloavainta.

3. Säädä asteikon osoitinta (15) tarvittaessa vielä kerran ja aseta se asentoon 0°.
4. Sahapöydän (8) jäykistämiseksi on asennettava kuusioruuvi (K) siipimutterin (L) kanssa.

8.2 Sahapöydän (8) säätäminen asentoon 90° (kuva 7)

1. Aseta sahapöytä (8) vaakasuorasti 0° -kulmaan.
2. Tarkasta pääteasennon ruuvin (22) ja vastamutterin (22a) luja kiinnitys ja kiristä tarvittaessa. Käytä kiintoavainta, koko 8/10 (A).
3. Jos sahapöytää (8) ei ole säädetty suoraan kulmaan vannesahan terän (6) suhteen, täytyy pääteasennon ruuvia (22) säätää uudelleen.
4. Löysää pääteasennon ruuvi (22) ja vastamutteri (22a). Käytä kiintoavainta, koko 8/10 (A).
5. Kierrä pääteasennon ruuvia (22) myötäpäivään pienentääksesi vastekohtaa tai kierrä sitä vastapäivään kasvattaaksesi sitä.
6. Suuntaa sahapöytä (8) kulman* avulla suoraan kulmaan vannesahan terään (6) nähden, aseta pääteasennon ruuvi (22) haluttuan kohtaan ja kiristä vastamutteri (22a) uudelleen. Käytä kiintoavainta, koko 8/10 (A).

* = eivät välttämättä sisälly toimitukseen!

8.3 Käyttö kiinteänä koneena (kuva 1)

Jatkuvassa käytössä tuotteen on oltava asennettuna työpenkki.

• Tuote on asetettava paikalleen tukevasti, toisin sa-noen se on ruuvattava kiinni työpenkki tai kiinteään alustaan.

• Tätä tarkoitusta varten tukijalassa (9) on kiinnitysreiät.

• Merkitse porausaukkojen paikat.

• Sijoita tuote siten kuin se myöhemmin asenne-taan.
  – Piirrä porattavien reikien kohdat työpenkki. Ne on määritetty tukijalassa (9) olevilla rei'illä. On suositeltavaa asentaa reunan lähelle.

• Poraa reiät (halkaisija vähintään 8 mm) työpöydän läpi.

• Sijoita tuote porattujen reikien yläpuolelle siten, että reiät osuvat yhteen tukijalan (9) reikien kanssa, työn- nä ruuvit* ylhäältä reikien läpi ja kiristä ne.
  * = eivät välttämättä sisälly toimitukseen!

8.4 Poistoimuliitos (17) (kuva 1)

Tuote on varustettu poistoimuliitoksella.

Poistoimuliitoksella (17) on kolme eri halkaisijaa.

Liitä pölyn poistoimu työstettäessä voimakkaasti pölyäviä materiaaleja.

HUOMIO

Pölyn poistoimulaitteen on oltava sopiva työstettävälle materiaalille.

Käytä erityisesti terveydelle vaarallisten tai syöpää aiheuttavien pölyjen poistoimuun erityistä poistoimulaitetta.

1. Liitä sopivan pölynimurin* (esim. teollisuuspölynimuri) letku suoraan haluttuun poistoimuliitokseen (17).

* = eivät välttämättä sisälly toimitukseen!

8.5 Työntimen pidike (kuva 10)

1. Asenna työntimen pidikkeen ruuvi (I) mutterin (J) kanssa telineeseen (21). Käytä 5 mm:n kuusiokoloavainta (D) ja kiintoavainta, koko 8/10 (A).
2. Kiinnitä työnnin (13) ruuviin (I).

Huomautus:

Kun työnnintä ei tarvita, sitä on säilytettävä aina työntimen pidikkeessä.

9 Ennen käyttöönottoa

Tarvittava työkalu:

• 1 kiintoavain, koko 8/10 mm* (A)
• 1 kuusiokoloavain, 3 mm* (B)
• 1 kuusiokoloavain, 4 mm* (C)
• 1 kuusiokoloavain, 5 mm* (D)
• 1 kuusiokoloavain, 6 mm* (E)

* = eivät välttämättä sisälly toimitukseen!

9.1 Mitä vannesahan terää käytetään

Tarkasta käytettävän työkalun luja kiinnitys.

Väärin tai epävarmasti kiinnitetyt käytettävät työkalut voi- vat irrota käytön aikana ja aiheuttaa loukkaantumisia.

Toimitukseen sisältyvä vannesahan terä on tarkoitettu yleisen käyttöön. Seuraavat perusteet tulee ottaa huomioon vannesahan terän valinnassa:

• Kapealla vannesahan terällä pystyt leikkaamaan pienempiä säteitä kuin leveällä.
• Käytä leveitä vannesahan teriä suoriin leikkauksiin. Tämä on tärkeää ennen kaikkea puuta leikattaessa. Vannesahan terä pyrkii seuraamaan puun kuviointia ja siten poikkeamaan hivenen halutusta leikkauskohdasta.
• Hienohampaiset vannesahan terät leikkaavat sileämmin, mutta myös hitaammin, kuin karkeasti hammastetut vannesahan terät.
• Käytä ainoastaan vahingoittumattomia, moitteetto-massa kunnossa olevia vannesahan teriä. Taipuneet, tylsät tai muuten vahingoittuneet vannesahan terät voivat murtua.

9.2 Vannesahan terän (6) kiristäminen (kuva 11)

HUOMIO

Sahan ollessa pidempään käyttämättömänä on vannesahan terän kireyttä löysättävä. Tämä tarkoittaa, että ennen kuin saha kytketään päälle, on vannesahan terän kireys tarkastettava.

1. Vannesahan terän (6) kiristämiseksi on kiristysruuvia (2) kierrettävä myötäpäivään.

Ohjeita:

• Vannesahan terän oikea kireys voidaan tarkistaa painamalla sormella sivulta terää vasten, suurin piirtein keskeltä molempien teräpyörien välistä. Tällöin vannesahan terää pitäisi voida painaa vain hyvin vähän (noin 1-2 mm).
• Riittävän kireässä vannesahan terässä on metallinen sointi, kun siihen napautetaan.
• Löysää vannesahan terää, kun sitä ei tulla käyttämään pidempään aikaan, jotta se ei veny liikaa.

HUOMIO

Kireyden ollessa liian suuri vannesahan terä voi murtua.

HUOMIO

Loukkaantumisvaara!

Kireyden ollessa liian vähäinen käynnissä olevan teräpyörä voi luistaa läpi, jolloin vannesahan terä pysähtyy.

1. Vannesahan terän (6) löysäämiseksi on kiristysruuvia (2) kierrettävä vastapäivään.

9.3 Vannesahan terän (6) säätäminen (kuva 11)

HUOMIO

Ennen kuin vannesahan terää voi säätää, vannesahan terä on kiristettävä oikein.

1. Avaa kotelon ovet (11) avaamalla kuusiokoloruuvit (11b). Käytä 5 mm:n kuusiokoloavainta (D).
2. Kierrä ylempää teräpyörää (23) hitaasti myötäpäivään. Vannesahan terän (6) on tällöin liikuttava keskellä ylemmän teräpyörän (23) kulkupinnan (24) päällä. Jos näin ei ole, ylemmän teräpyörän (23) kallistuskulmaa on korjattava.
3. Avaa tätä varten siipimutteri (12a).

– Jos vannesahan terä (6) kulkee enemmän ylemmän teräpyörän (23) takareunan puolella, säätökahvaa (12) on kierrettävä vastapäivään.
– Jos vannesahan terä (6) kulkee ylemmän teräpyörän (23) etureunan puolella, säätökahvaa (12) on kierrettävä myötäpäivään.

1. Tarkasta ylemmän teräpyörän (23) säädön jälkeen vannesahan terän (6) paikka alemmassa teräpyörässä (25).
2. Pyöritä alempaa teräpyörää (25) hitaasti kädellä ja tarkasta vannesahan terän (6) asento.
3. Vannesahan terän (6) on oltava keskellä alemman teräpyörän (25) kulkupinnan (24) päällä. Jos näin ei ole, ylemmän teräpyörän (23) kallistusta on mukautettava uudelleen.
4. Sen varmistamiseksi, että ylemmän teräpyörän (23) säätäminen vaikuttaa vannesahan terän (6) asentoon alemman teräpyörän (25) päällä, on alempaa teräpyörää (25) pyöritettävä useita kertoja.
5. Kiristä siipimutteri (12a) uudelleen.
6. Sulje kotelon ovet (11) uudelleen säädön jälkeen ja varmista kuusiokoloruuveilla (11b). Käytä 5 mm:n kuusiokoloavainta (D).

9.4 Vannesahan terän ohjaimen säätäminen

(kuvat 1, 11, 12, 13, 14, 15)

• Tukilaakerit (27) on säädettävä uudelleen ennen ensimmäistä käyttöönottoa ja aina vannesahan terän vaihtamisen jälkeen.

• Takana ja sivuilla olevien sahanterän ohjainten säätö tapahtuu epäkesko-tukilaakerin avulla (27a, 27c, 27e, 27g). Nämä epäkesko-tukilaakerit (27a, 27c, 27e, 27g) mahdollistavat vannesahan terän (6) asennon tarkan hienosäädön ja suuntauksen tuotteen tarkkuuden ja tehon parantamiseksi.

• Avaa kotelon ovet (11) avaamalla kuusiokoloruuvit (11b). Käytä 5 mm:n kuusiokoloavainta (D).

9.4.1 Takana oleva ylempi tukilaakeri (27a) (kuva 12)

Takana oleva ylempi tukilaakeri (27a) ottaa vastaan työkappaleen syöttöpainen.

1. Löysää ylemmän tukilaakerin (27a) asetusruuvi (27b). Käytä 3 mm:n kuusiokoloavainta (B).
2. Kierrä takana olevaa ylempää tukilaakeria (27a) niin pitkään, kunnes vannesahan terä (6) ei enää koske suoraan (etäisyys enint. 0,5mm).

Varmista, että takana oleva ylempi tukilaakeri (27a) on säädetty keskelle vannesahan terää (6).

1. Kiristä takana olevan ylemmän tukilaakerin (27a) asetusruuvi (27b) uudelleen. Käytä 3 mm:n kuusiokoloavainta (B).

9.4.2 Takana oleva alempi tukilaakeri (27e) (kuva 12)

Takana oleva alempi tukilaakeri (27e) ottaa vastaan työkappaleen syöttöpainen.

1. Löysää takana olevan alemman tukilaakerin (27e) asetusruuvi (27f). Käytä 3 mm:n kuusiokoloavainta (B).
2. Kierrä takana olevaa alempaa tukilaakeria (E) niin pitkään, kunnes vannesahan terä (6) ei enää koske suoraan (etäisyys enint. 0,5mm).

Varmista, että takana oleva alempi tukilaakeri (27e) on säädetty keskelle vannesahan terää (6).

1. Kiristä takana olevan alemman tukilaakerin (27e) asetusruuvi (27f) uudelleen. Käytä 3 mm:n kuusiokoloavainta (B).

9.4.3 Ylempi kiinnityspidike (28) (kuva 13)

Varmista, että ylempi kiinnityspidike (28) on vaakasuorassa asennossa ja ylempi tukilaakeri (27) on keskellä vannesahan terää (6).

1. Löysää ylemmän kiinnityspidikkeen (28) ruuvi (28a) ja suuntaa ylempi kiinnityspidike (28) vannesahan terään (6).

Käytä ristipääruuvimeisseliä tai kiintoavainta, koko 8/10 (A).

9.4.4 Sivulla oleva ylempi tukilaakeri (27c) (kuva 14)

Sivulla olevia tukilaakereita (27c, 27g) käytetään vannesahan terän (6) vakauttamiseen ja suuntaamiseen käytön aikana. Ne auttavat varmistamaan, että vannesahan terä (6) pysyy leikkaamisen aikana oikeassa asennossa ja urassa.

1. Löysää sivulla olevan ylemmän tukilaakerin (27c) asetusruuvi (27d). Käytä 3 mm:n kuusiokoloavainta (B).
2. Kierrä sivulla olevaa ylempää tukilaakeria (27c) niin pitkään, kunnes vannesahan terä (6) ei enää koske suoraan (etäisyys enint. 0,5mm). Varmista, että sivulla oleva ylempi tukilaakeri (27c) on säädetty keskelle vannesahan terää (6) ja samansuuntaisesti.
3. Kiristä sivulla olevan ylemmän tukilaakerin (27c) asetusruuvit (27d) uudelleen. Käytä 3 mm:n kuusiokoloavainta (B).

9.4.5 Sivulla oleva alempi tukilaakeri (27g) (kuva 15)

Sivulla olevien alempien tukilaakerien (27g) säätämiseksi on ehkä kallistettava sahapöytä (8) asentoon 45°. (katso 10.4)

1. Löysää sivulla olevan alemman tukilaakerin (27g) asetusruuvit (27h). Käytä 3 mm:n kuusiokoloavainta (B).
2. Kierrä sivulla olevaa alempaa tukilaakeria (27g) niin pitkään, kunnes vannesahan terä (6) ei enää koske suoraan (etäisyys enint. 0,5mm). Varmista, että sivulla oleva alempi tukilaakeri (27g) on säädetty keskelle vannesahan terää (6) ja samansuuntaisesti.
3. Kiristä sivulla olevan alemman tukilaakerin (27g) asetusruuvit (27h) uudelleen. Käytä 3 mm:n kuusiokoloavainta (B).

9.5 Vannesahan terän suojalaitteen (5) säätäminen (kuva 16)

Huomautus:

Asetus on tarkastettava aina ennen kuin aloitetaan leikkaus ja tarvittaessa säädettävä uudelleen.

1. Löysää kiristysmutteri (4).
2. Laske vannesahan terän suojalaite (5) kädellä mahdollisimman lähelle (etäisyys noin 2-3 mm) työstettävää työkappaletta.
3. Kiristä kiristysmutteri (4) uudelleen.

9.6 Hihnan nopeuden asetus (kuvat 11, 17, 18)

1. Avaa alempi kotelon ovi (11) avaamalla kuusiokoloruuvit (11b). Käytä 5 mm:n kuusiokoloavainta (D).

2. Löysää hihnan kiristysruuvi (29a) moottorissa (16) ja paina moottoria (16) kevyesti ylöspäin hihnan (29) löysäämiseksi. Käytä 6 mm:n kuusiokoloavainta (E).

3. Aseta hihna (29) halutun käyttöhihnapyörän (30) päälle ja samansuuntaisesti liikkuvan hihnapyörän (31) (S1 tai S2) päälle.

Varmista, että lovet menevät sisäkkäin ja hihna (29) on keskellä käyttöhihnapyörää (30) ja hihnapyörää (31).

1. Paina moottoria (16) kevyesti taaksepäin ja kiristä hihnan kiristysruuvi (29a) moottorissa (16) uudelleen hihnan (29) kiristämiseksi. Käytä 6 mm:n kuusiokoloavainta (E).
2. Sulje alempi kotelon ovi (11) uudelleen ja varmista kuusiokoloruuvilla (11b). Käytä 5 mm:n kuusiokoloavainta (D).

Nopeusalueet

2 – 4	720 min ^-1	Kova puu, kovan puun kaltaiset materiaalit, hienot leikkaukset
1 - 3	1000 min ^-1	Pehmeä puu, pehmeät materiaalit, keskikarkeat ja karkeat leikkaukset

10 Käyttö

Vannesaha on kiinteä saha, jossa on renkaan ympäröimä moottorikäyttöinen vannesahan terä. Vannesahalla voidaan leikata tarkasti puuta ja vastaavia materiaaleja. Käyttöosien toiminnot voi tarkistaa seuraavista kuvauksista.

HUOMIO

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Huomautus:

Tuotteessa on turvakytkin. Se tarkoittaa, että tuotetta ei voi kytkeä päälle, kun ovet ovat auki tai niitä ei ole suljettu kunnolla.

Varmista, että molemmat turvakytkimet (11a) lukittuvat oikein kotelon oviin (11).

! VAROITUS

Loukkaantumisvaara!

Virtakytkintä ja turvakytkintä ei saa lukita!

• Älä työskentele tuotteella, jos kytkimet ovat vioittuneet.
  – Varmista aina ennen käyttöä, että tuote on hyvässä toimintakunnossa.

VAROITUS

Varmista aina, että käytettävä työkalu on asennettu oikein!

VAROITUS

Varmista, että työstettävä materiaali sopii käyttötyöka-lun kierrosluvulle.

Huomautus:

Jatkuvassa käytössä tuotteen on oltava asennettuna työpenkki.

• Anna käyttötyökalun saavuttaa täysi kierrosluku ennen kuin alat työstää työkappaletta.
• Valitse käyttötyökalu työstettävän materiaalin mukaan.
• Sahapöydän täytyy olla oikein asennettuna.
  • Aseta tuote tukevaan asentoon.
• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone otetaan käyttöön. Vaihda vaurioituneet tai lukukelvottomat tarrat.
• Tarkasta, että liikkuvat osat toimivat jumittumatta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistettu.
• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.
• Huomioi käyttötyökalun kulkusuunta.

10.1 Sahapöydän (8) pidentäminen (kuva 3)

1. Avaa kiristysvipu (8a).
2. Vedä sahapöytä (8) ulos haluttuun pituuteen.
3. Lukitse kiristysvipu (8a) uudelleen.
   Kiristysvipu (8a) on lukittu, kun se osoittaa alaspäin.

10.2 Rinnakkaisvaste (10) (kuva 19)

Huomautus:

Rinnakkaisvaste (10) voidaan asentaa vannesahan terän (6) vasemmalle tai oikealle puolelle.

1. Avaa rinnakkaisvasteen (10) kiinnitysosa (10a).
2. Aseta rinnakkaisvaste (10) ensin takaa sahapöydän (8) päälle ja paina rinnakkaisvaste (10) sen jälkeen alas.

3. Siirrä rinnakkaisvastetta (10) asettaaksesi sen haluttuun mittaan.

4. Paina kiinnitysosa (10a) alas kiinnittääksesi rinnakkaisvasteen (10).

Kiinnitysosan (10a) kiristysvoiman lisäämiseksi on löysättävä kiinnitysosa (10a), kierrettävä kiristysruuvia (10b) myötäpäivään ja painettava kiinnitysosa (10a) uudelleen alas kiristysvoiman testaamiseksi.

Toista toimenpidettä, kunnes kiinnitysosan (10a) kiris- tysvoima on riittävä.

1. Varmista, että rinnakkaisvaste (10) kulkee aina sa-mansuuntaisesti vannesahan terään (6) nähden.

10.3 Poikkileikkaustulkki (7) (kuva 20)

1. Siirrä poikkileikkaustulkki (7) sahapöydän (8) uraan.
2. Löysää pyälletty mutteri (7a).
3. Käännä poikkileikkaustulkkia (7), kunnes haluttu kul-mamitta on säädetty.
   Poikkileikkaustulkissa (7) oleva asteikon osoitin (7b) osoittaa säädetyn kulman.
4. Kiristä pyälletty mutteri (7a) uudelleen.

10.4 Vinot leikkaukset (kuva 21)

Vinon leikkauksen tekemiseksi samansuuntaisesti vanne-sahan terän (6) kanssa voidaan sahapöytää (8) kallistaa 0° - 45°.

1. Säädä sahapöytä (6) kohdassa 8.2 kuvatulla tavalla.
2. Avaa lukituskahva (18).
3. Haluttu kulmamitta voidaan säätää asteikolla (14) pyälletyn mutterin (19) avulla.
4. Kiristä kiinnityskahva (18).

HUOMIO

Sahapöydän ollessa kallistettuna on rinnakkaisvaste vannesahan terän oikealle puolelle. Näin estetään työkappaleen luiskahtaminen.

10.5 Tuotteen kytkeminen päälle / pois päältä (kuvat 1, 22)

Varmista, että molemmat turvakytkimet (11a) lukittuvat oikein kotelon oviin (11).

Kytkeminen päälle

1. Liitä virtapistoke asianmukaisesti suojattuun verkkovirran pistorasiaan.
2. Kytke tuote päälle painamalla virtakytkintä (1), jossa on merkki "I".

Kytkeminen pois päältä

1. Paina STOP-kytkintä (1a) tai nosta suojakorkki ja paina virtakytkimessä (1) painiketta "0".
2. Vedä virtapistoke irti verkkovirran pistorasiasta, kun tuotetta ei käytetä.

11 Työohjeita

Seuraavat turvalliset työskentelytavat on laadittu turvallisuuden edistämiseksi, mutta ne eivät sovellu kaikkiin käyttötapauksiin, ole täydellisiä tai kata kaikkia tilanteita. Ne eivät voi huomioida kaikkia mahdollisia vaarallisia tilanteita ja niitä on tulkittava huolellisesti.

• Puupölyjen tai puunlastujen aiheuttama vaara terveydelle. Käytä ehdottomasti henkilökohtaisia suojavarusteita, kuten silmäsuojaimia. Käytä poistoimulaitteistoa!
• Jos tuote on pois käytöstä, esim. työskentelyn päätyttyä, vannesahan terä on löysättävä. Aseta tuotteeseen vastaava opaste, joka kehottaa koneen seuraavaa käyttäjää puolestaan kiristämään vannesahan terän.
• Säilytä käyttämättömiä vannesahan teriä yhdessä ja turvallisesti kuivassa paikassa. Tarkasta ne ennen käyttöä virheiden varalta (kuten hampaat tai halkeamat). Älä käytä viallisia vannesahan teriä!

VAROITUS

Käytettävät työkalut voivat olla teräviä ja ne kuumentuvat käytön aikana. Käytä suojakäsineitä aina, kun käsittelet käytettävää työkalua.

• Tarkasta suojukset ja suojalaitteet vaurioiden ja oikean kiinnityksen osalta. Vaihda ne tarvittaessa.
• Käytä kuulosuojaimia ja suojalaseja koko käytön ajan.
• Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee-si loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
• Kun työskentelet, aseta vannesahan teränohjain aina mahdollisimman lähelle työkappaletta.
• Työskentele vain päivänvalossa tai hyvässä keinovalossa.
• Käytä suorissa leikkauksissa aina rinnakkaisvastetta, jotta työkappaleen kallistuminen tai paikaltaan luiskah-taminen voidaan estää.
• Pidä kätesi turvallisen välimatkan päässä vannesahan terästä. Käytä kapeisiin leikkauksiin työnnintä.
• Kun suoritat vinoa leikkausta, aseta sahapöytä vastaavaan asentoon ja ohjaa työkappaletta rinnakkaisvasteessa.
• Lohenpyrstön muotoisten piikkien, tappien tai kiilojen leikkaamiseksi sahapöytä on asetettava vastaavaan asentoon kulma-asteikon avulla.
• Kun tehdään työkappaleen kaarenmuotoisia ja epäsäännöllisiä leikkauksia, työkappaletta on ohjattava molempia käsiä käyttäen ja sitä on siirrettävä tasaisesti sormet suljettuina. Pidä työkappale käsin turvallisella alueella.
• Kun suoritetaan toistuvasti kaarenmuotoisia ja epäsäännöllisiä leikkauksia, on suositeltavaa käyttää apusapluunaa.
• Kun sahataan pyöreitä tai epäsäännöllisen muotoisia puita, täytyy käyttää laitetta, joka estää työkappaleen kiertymisen.

Huomautus:

Suorita ennen ensimmäistä työskentelykertaa ja aina käytettävän työkalun vaihtamisen jälkeen koekäyttö ilman kuormaa. Kytke tuote heti pois päältä, jos käytettävä työkalu pyörii epätasaisesti, jos se heiluu tai kuulet outoa ääntä.

• Kun työskentelet, aseta vannesahan teränohjain aina mahdollisimman lähelle työkappaletta.
• Työkappaletta on ohjattava jatkuvasti molemmilla kä- sillä ja se on pidettävä tasaisesti sahapöydällä. Näin vältetään vannesahan terän juuttuminen.
• On parempi suorittaa leikkaus yhdellä työstöllä kuin useina leikkauksina, jotka mahdollisesti vaativat työkappaleen taaksepäin vetämistä. Jos taaksepäin vetämistä ei voida välttää, vannesaha on kytkettävä pois päältä ennen sitä. Vedä työkappaletta taaksepäin vasta sen jälkeen, kun vannesahan terä on pysähtynyt kokonaan.
• Sahattaessa täytyy työkappaletta ohjata aina sen pi-simmältä puolelta.

11.1 Pitkittäisleikkausten suorittaminen (kuvat 1, 16)

Pitkittäisleikkaukseksi sanotaan sahaamista puun syiden suuntaisesti. Voit leikata vapaalla kädellä tehtyä linjaa pitkin tai rinnakkaisvastetta pitkin, jolloin päästään parempaan tulokseen.

Suorakulmaisissa leikkauksissa (sahapöytä on suorassa kulmassa vannesahan terään nähden) rinnakkaisvaste si- joitetaan vannesahan terän vasemmalle puolelle, jolloin työkappaletta voidaan ohjata oikealla kädellä turvallisesti vasteessa.

HUOMIO

Estä pitkien työkappaleiden kaatuminen leikkauksen loppuvaiheessa (esim. purkamistelineellä tai vastaavalla).

1. Aseta rinnakkaisvaste (10) kohdassa 10.2 kuvatulla tavalla.
2. Laske vannesahan terän suojalaite (5) työkappaleen päälle (katso 9.5).
3. Kytke saha päälle kohdassa 10.5 kuvatulla tavalla.
4. Aseta kädet sormet yhdessä työkappaleen päälle ja työnnä sitä rinnakkaisvastetta (10) pitkin vannesahan terään (6).
5. Siirrä työkappaletta tasaisesti rinnakkaisvastetta pitkin aina työntimen (13) loppuun saakka.

11.2 Poikittaisleikkausten suorittaminen (kuva 20)

Poikittaisleikkaukseksi sanotaan sahaamista suorassa kulmassa puun syihin nähden. Myös tämä leikkaustapa voidaan suorittaa vapaalla kädellä, mutta on turvallisuus-syistä ja tarkkuuden vuoksi suositeltavaa käyttää poikki-leikkaustulkkia. Poikkileikkaustulkki voidaan asettaa enintään 45° -kulmaan viisteleikkauksia varten. Kalleleen asetetun sahapöydän kanssa voidaan näin suorittaa myös kaksinkertaisia viisteleikkauksia.

1. Aseta poikkileikkaustulkki (7) kohdassa 10.3 kuvatulla tavalla.

2. Pidä työkappale lujasti kiinni poikkileikkaustulkin (7) vasteessa ja tasaisesti sahapöydällä (8).

VAROITUS

Varo sormiasi, erityisesti leikkauksen lopussa ja säilytä riittävä etäisyys käyttötyökaluun.

11.3 Vinojen leikkausten suorittaminen (kuva 21)

Pitkittäisviisteleikkauksissa sahapöydän ollessa kallistettuna on rinnakkaisvaste asetettava alaspäin suunnatulle puolelle (jos työkappaleen leveys sen sallii), jotta työkappale ei luisu.

1. Aseta sahapöytä (8) haluttuun kulmaan (katso 10.4).

2. Suorita leikkaus kohdassa 11.1 kuvatulla tavalla.

11.4 Leikkaukset vapaalla kädellä (kuvat 1, 16)

Vannesahan tärkeä ominaisuus on kaarteiden ja säteiden ongelmaton leikkaaminen.

1. Laske vannesahan terän suojalaite (5) työkappaleen päälle (katso 9.5).

2. Kytke saha päälle kohdassa 10.5 kuvatulla tavalla.

3. Paina työkappaletta lujaa sahapöytään (8) ja työnnä se hitaasti vannesahan terään (6). Monissa tapauksissa on avuksi, jos kaaret ja kulmat sahataan karkeasti noin 6 mm:n päästä linjasta.

4. Jos on sahattava kaarteita, jotka ovat kyseiselle van- nesahan terälle liian jyrkkiä, on sahattava apuleik- kauksia kaarteen etupuolelle asti. Tämän jälkeen voidaan sahata lopullinen säde.

12 Puhdistus ja huolto

VAROITUS

Vedä virtapistoke irti aina ennen kuin alat suo-rittaa säätö-, kunnossapito- tai korjaustöitä!

12.1 Puhdistus

VAROITUS

Onnettomuusvaara on olemassa! Suorita puhdistustyöt tuotteen ollessa kytkettynä pois päältä. Loukkaantumisvaara! Anna tuotteen jäähtyä aina ennen puhdistustöitä. Moottorin osat ovat kuumia. On olemassa loukkaantumisvaara ja palovammojen vaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

- Kytke tuote pois päältä aina ennen puhdistustöitä.

– Anna moottorin jäähtyä.

- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla* tai puhalla se puhtaaksi paineilmalla* alhaisella paineella. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.

- Älä puhdista käyttötyökalua, kun se on vielä käytössä.

- Älä koskaan puhdista vannesahan terää tai vannesahan teränohjainta käsin pideltävällä harjalla tai kaapimella, kun vannesahan terä liikkuu. Hartsiintuneet vannesahan terät vaarantavat työturvallisuuden ja ne on puhdistettava säännöllisesti.

- Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljytöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

- Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.

- Puhdista tuote säännöllisesti kostealla liinalla* ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisäosiin pääse vettä.

12.2 Huolto

VAROITUS

Teetä ammattikorjaamossa sellaiset kunnos- sapitotyöt ja huoltotyöt, joita ei ole kuvattu tässä käyttöohjeessa. Käytä vain alkuperäisiä varaosia.

Onnettomuusvaara on olemassa! Suorita huolto- ja puhdistustyöt moottorin ollessa sammutettuna ja vedä virtapistoke irti pisto rasiasta. Loukkaantumisvaara! Anna tuotteen jäähtyä aina ennen huolto- ja puhdistustöitä. Moottorin osat ovat kuumia. On olemassa loukkaantumisvaara ja palovammojen vaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

- Kytke tuote pois päältä aina ennen puhdistus- ja huoltotöitä.

– Anna tuotteen jäähtyä.

– Irrota virtapistoke!

Tarvittava työkalu:

• Kuusiokoloavain 5 mm* (B)

• Kuusiokoloavain 6 mm* (C)

• Lukkorengaspihdit*

• Ristipääruuvimeisseli*

* = eivät välttämättä sisälly toimitukseen!

12.2.1 Lukkorenkaan (6) vaihtaminen (kuvat 1, 3, 11, 13, 16)

1. Aseta vannesahan terän suojalaite (5) noin puoleen korkeuteen.

2. Avaa kotelon ovet (11) avaamalla kuusiokoloruuvit (11b).

Käytä 5 mm:n kuusiokoloavainta (D).

1. Vedä sahapöytä (8) kohdassa 10.1 kuvatulla tavalla ulos ja irrota kuusioruuvi (K) ja siipimutteri (L).

2. Vannesahan terän (6) löysäämiseksi on kiristysruuvia (2) kierrettävä vastapäivään.

3. Ota vannesahan terä (6) pois molemmista teräpyöristä (23, 25) ja ota vannesahan terä (6) pois sahapöydässä (8) olevasta raosta.

4. Pujota uusi vannesahan terä (6) sahapöydässä (8) olevan raon läpi ja aseta se keskelle molempien teräpyörien (23, 25) kulkupinnan (24) päälle. Vannesahan terän (6) hampaiden on osoitettava alaspäin sahapöydän (8) suuntaan.

5. Kiristä ja säädä vannesahan terä (6) (katso 9.3 ja 9.2).

6. Sulje kotelon ovet (11) uudelleen säädön jälkeen ja varmista kuusiokoloruuveilla (11b).

Käytä 5 mm:n kuusiokoloavainta (D).

12.2.2 Pöytäsisäkkeen (32) vaihto (kuva 23)

Ohjeita:

• Käytä suojakäsineitä.

• Jos pöytäsisäke (32) on kulunut tai vaurioitunut, on se vaihdettava, muutoin loukkaantumisvaara on suurempi.

• Aseta sahapöytä (8) asentoon 0° kohdassa 8.2 kuvatulla tavalla.

• Irrota ristipääruuvi (32a) kuluneessa pöytäsisäkkees- sä (32) ja paina pöytäsisäke alhaalta ylöspäin ulos sa- hapöydästä (8). Käytä ristipääruuvimeisseliä*.

• Uuden pöytäsisäkkeen (32) kiinnitys tehdään päinvastaisessa järjestyksessä.

* = eivät välttämättä sisälly toimitukseen!

12.2.3 Hihnan (29) kiristäminen (kuvat 11, 17, 18)

1. Avaa alempi kotelon ovi (11) avaamalla kuusiokoloruuvit (11b). Käytä 5 mm:n kuusiokoloavainta (D).
2. Löysää hihnan kiristysruuvi (29a) moottorissa (16). Käytä 6 mm:n kuusiokoloavainta (E).
3. Paina moottoria (16) kevyesti taaksepäin ja kiristä hihnan kiristysruuvi (29a) moottorissa (16) uudelleen hihnan (29) kiristämiseksi. Käytä 6 mm:n kuusiokoloavainta (E). Varmista, että lovet menevät sisäkkäin ja hihna (29) on keskellä käyttöhihnapyörää (30) ja hihnapyörää (31).
4. Sulje alempi kotelon ovi (11) uudelleen ja varmista kuusiokoloruuvilla (11b). Käytä 5 mm:n kuusiokoloavainta (D).

12.2.4 Hihnan (29) vaihto (kuvat 17, 24)

- Käytä suojakäsineitä.

1. Irrota vannesahan terä (6) kohdassa 12.2.1 kuvatulla tavalla.

2. Löysää hihnan kiristysruuvi (29a) ja paina moottoria (16) kevyesti ylöspäin hihnan (29) löysäämiseksi ja kiristä hihnan kiristysruuvia (29a) kevyesti. Käytä 6 mm:n kuusiokoloavainta (E).

3. Irrota hihnapyörän lukkorengas (33). Käytä lukkorengaspihtejä*.

4. Ota alempi hihnapyörä (25) pois hihnapyörän akselista (34) ja poista kulunut hihna (29) hihnapyörästä (31) ja käyttöhihnapyörästä (30).

5. Aseta uusi hihna (29) käyttöhihnapyörän (30) päälle.

6. Aseta alempi hihnapyörä (25) hihnapyörän akselille (34) ja aseta hihna (29) hihnapyörän (31) päälle.

7. Aseta hihna (29) halutun käyttöhihnapyörän (30) päälle ja samansuuntaisesti liikkuvan hihnapyörän (31) (S1 tai S2) päälle. Varmista, että lovet menevät sisäkkäin ja hihna (29) on keskellä käyttöhihnapyörää (30) ja hihnapyörää (31).

8. Paina moottoria (16) kevyesti taaksepäin ja kiristä hihnan kiristysruuvi (29a) moottorissa (16) uudelleen hihnan (29) kiristämiseksi. Käytä 6 mm:n kuusiokoloavainta (E).

9. Asenna vannesahan terä (6) kohdassa 12.2.1 kuvatulla tavalla.

* = eivät välttämättä sisälly toimitukseen!

13 Kuljetus

• Tuotetta saa nostaa ja kuljettaa vain rungosta tai tukijalasta. Älä koskaan kuljeta nostamalla suojalaitteesta, säätökahvoista tai sahapöydästä.
• Tuotteen kuljettamiseksi se on irrotettava sähköverkosta ja asetettava toiseen sitä varten tarkoitettuun paikkaan.
• Vannesahan terän suojalaitteen on oltava ala-asennossa, kun vannesahaa kuljetetaan.
• Vaurioiden ja loukkaantumisten estämiseksi on tuote autossa kuljetettaessa kiinnitettävä tai tuettava niin, ettei se voi kaatua tai luisua paikaltaan.
• Älä koskaan käytä erottavia suojalaitteita nostamiseen tai kuljettamiseen.

14 Varastointi

Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

Optimaalinen varastointilämpötila on 5–30°C.

Säilytä tuotetta alkuperäisessä pakkauksessaan.

Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje tuotteen läheisyydessä.

15 Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

15.1 Tärkeitä ohjeita

Jos moottori ylikuormittuu, se kytkeytyy itsestään pois päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori voidaan kytkeä uudelleen päälle.

15.2 Vialliset sähköliitäntäjohdot

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitäntäjohdot viedään ikkunoiden tai ovenrakojen läpi.
• Taitekohdat liitäntäjohdon ollessa väärin kiinnitetynä tai ohjattuna.
• Viiltokohdat ajettaessa liitäntäjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitäntäjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virta-verkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) mää-räyksiä. Käytä vain liitäntäjohtoja, joissa on sama merkin-tä "H05VV-F".

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Turvallisuusohjeet vahingoittuneiden tai viallisten verkkoliitäntäjohtojen vaihtamista varten

Kytkentätyyppi Y

Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on vaarojen välttämiseksi annettava valmistajan tai sen edustajan tehtäväksi.

15.3 Vaihtovirtamoottori

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

- Verkkojännitteen on oltava 220 V – 240V\~

- Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi

• Moottorin tyyppikilven tiedot

16 Korjaaminen ja varaosien tilaus

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

HUOMIO

Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

16.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

- Mallinimike

- Tuotenumero

• Tyyppikilven tiedot

Varaosat / lisätarvikkeet

Vannesahan terä - tuotenro: 7901505702

Pöytäsisäke - tuotenro: 5901514013

16.2 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Vannesahan terä, pöytäsisäke, hihna

* = eivät välttämättä sisälly toimitukseen!

18 Ohjeet häiriöiden poistoon

Häiriö	Mahdolliset syyt	Korjauskeinot
Moottori ei toimi	Moottori, johto tai pistoke viallinen, verkkosulakkeet palaneet, kumpikaan turvakytkin ei ole lu-kittunut oikein paikoilleen.	Anna tuote ammattilaisen tarkastettavaksi. Älä koskaan korjaa moottoria itse. Vaara! Tarkasta verkkosulakkeet, vaihda tarvittaessa, lukitse molemmat tur-vakytkimet oikein paikoilleen

Häiriö Mahdolliset syyt Korjauskeinot

Moottori käy hitaasti eikä saavuta käyttönopeutta.	Jännite liian alhainen, käämit vahingoittuneet, kondensaattori palanut.	Tarkastuta jännite sähköalan ammattilaisella. Anna moottori ammattilaisen tarkastettavaksi. Teetä kondensaattorin vaihto ammattilaisella.
Moottori aiheuttaa liikaa melua.	Käämit vioittuneet, moottori viallinen.	Anna moottori ammattilaisen tarkastettavaksi.
Moottori ei saavuta täyttä tehoa.	Verkkolaitteiston virtapiiri ylikuormittunut (lamput, muut moottorit jne.).	Älä käytä muita tuotteita tai moottoreita samassa virtapiirissä.
Moottori ylikuumentuu herkästi.	Moottorin ylikuormitus, riittämätön jäähdytys moottorissa.	Estä moottorin ylikuormittuminen leikkaamisen aikana, poista pöly moottorista, jotta moottorin jäähdytys toimii optimaalisesti.
Sahausleikkaus on karkea tai aaltomainen.	Vannesahan terä on tylsä, hampaan muoto ei sovi kyseiseen materiaalin paksuuteen.	Teroita vannesahan terä tai aseta sopiva vannesahan terä.
Työkappale irtoaa tai rikkoutuu palasiksi.	Leikkauspaine on liian suuri tai vannesahan terä ei ole käyttötilanteeseen sopiva.	Aseta sopiva vannesahan terä.
Vannesahan terä siirtyy paikaltaan.	• Vannesahan terän ohjain asetettu huonosti.• Väärä vannesahan terä.	• Säädä vannesahan terän ohjainta.• Aseta sopiva vannesahan terä.
Puuhun tulee työstössä palamisjälkiä.	• Vannesahan terä on tylsä.• Väärä vannesahan terä.	• Vaihda vannesahan terä.• Aseta sopiva vannesahan terä.
Vannesahan terä juuttuu työstön aikana.	• Vannesahan terä on tylsä.• Vannesahan terä on pihkaantunut.• Vannesahan terän ohjain asetettu huonosti.	• Vaihda vannesahan terä.• Puhdista vannesahan terä.• Säädä vannesahan terän ohjainta.
Moottori käy, mutta vannesahan terä ei liiku	Hihnaa ei ole kiristetty oikein	Hihnan kiristys

19 EU-

vaatimustenmukaisuusvakuutus

Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös

Valmistaja:

Scheppach GmbH

Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset.

Merkki: SCHEPPACH

Tuotenimike: Vannesaha - HBS261

Tuotenro 59015149969

EU-direktiivit:

2014/30/EU, 2006/42/EG, 2011/65/EU*

2006/42/EG - Liite IV

Nimetty laitos: TÜV SÜD

* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset.

Sovelletut standardit:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

Ilmeisistä puutteista on ilmoitettava 8 päivän sisällä tuotteiden vastaanotosta, muuten ostaja menettää oikeuden reklamoida tämän kaltaisista puutteista. Myönnämme koneillemme lakisääteistä takuuaikaa vastaavan takuun, kun koneita käsitellään oikein. Takuu toteutetaan vaihtamalla veloituksetta jokainen osa, jossa tämän takuuajan aikana ilmenee todistetta-vasti materiaali- tai valmistusvirheitä. Osille, joita emme valmista itse, myönnämme takuun vain siltä osin kuin meillä on oikeus vaatia takuun mukainen korvaus kyseiseltä tavarantoimittajalta. Ostaja vastaa uusien osien asentamisesta aiheutuvista kuluista. Muunto- ja huojennusvaatimuksia ja muita vahingonkorvausvaatimuksia ei hyväksytä.

Garanti DK
