Produkto tipas	Juostinis pjūklas
Prekės ženklas	Scheppach
Modelis	HBS261
Maitinimo įtampa	230-240 V~ 50 Hz
Sugeriamoji galia	370 W (S1) / 550 W (S2 20 min)
Tuščiosios eigos sukimosi greitis	1480 min⁻¹
Juostos ilgis	1790 mm
Juostos plotis	6 mm (maks. 13 mm)
Juostos greitis	720 / 1000 m/min
Maksimalus pjovimo aukštis	130 mm
Iškyšimas (iškrovimas)	245 mm
Stalo matmenys	307 × 315 mm (prailginimas: 315 × 520 mm)
Stalo nuolydis	0° – 45°
Maksimalūs ruošinio matmenys	580 × 400 × 130 mm
Svoris	apie 22 kg
Laido ilgis	1800 mm
Garso slėgio lygis	73 dB (neapibrėžtumas 3 dB)
Garso galios lygis	86 dB (neapibrėžtumas 3 dB)
Dulkių nusiurbimas	Trijų skersmenų siurbimo mova
Sauga	Apsauginiai jungikliai ant durų, ašmenų apsauga
Tinkamas naudojimas	Medienos ir panašių medžiagų pjovimas
Priežiūra	Valymas po naudojimo, ašmenų ir diržo keitimas
Eksploatacinės dalys	Juostinio pjūklo ašmenys, stalo įdėklas, diržai
Atsarginės dalys	Ašmenų ref.: 7901505702, įdėklo ref.: 5901514013
Garantija	Teisinė garantija (pagal šalį)

Dažnai užduodami klausimai - HBS261 SCHEPPACH

Kaip įtempti juostinio pjūklo ašmenis?

Pasukite įtempimo varžtą (2) pagal laikrodžio rodyklę, kad įtemptumėte ašmenis. Įtempimas yra teisingas, jei galite pastumti ašmenis maždaug 1–2 mm į šoną per vidurį tarp dviejų ratų.

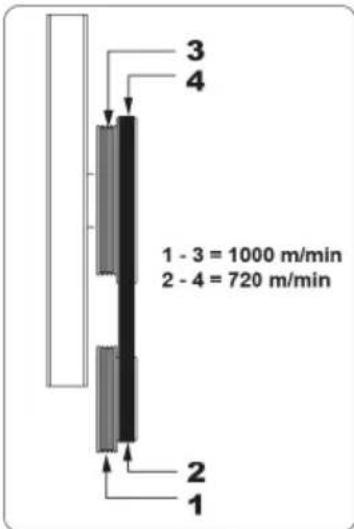

Kaip nustatyti juostos greitį?

Atidarykite apatinį dangtį, atlaisvinkite diržo įtempimo varžtą (29a), pastumkite variklį aukštyn, uždėkite diržą ant norimo skriemulio (S1 – 720 m/min, S2 – 1000 m/min), tada vėl įtempkite diržą.

Kaip pakeisti juostinio pjūklo ašmenis?

Išjunkite ir atjunkite prietaisą. Atidarykite dureles, atpalaiduokite ašmenis sukant įtempimo varžtą (2) prieš laikrodžio rodyklę, nuimkite senus ašmenis nuo ratų ir nuo stalo plyšio, sumontuokite naujus ašmenis dantimis žemyn, tada įtempkite ir sureguliuokite ašmenis.

Kaip nustatyti ašmenų kreiptuvą?

Atraminius guolius (27) reikia sureguliuoti prieš pirmą naudojimą ir po kiekvieno ašmenų keitimo. Atlaisvinkite nereguliuojamus varžtus, pasukite ekscentrinius guolius, kad jie būtų maždaug 0,5 mm nuo ašmenų, tada vėl priveržkite.

Kaip naudoti lygiagretųjį kreiptuvą?

Padėkite lygiagretųjį kreiptuvą (10) ant stalo, atlaisvinkite įtempimo apkabą (10a), sureguliuokite norimą matmenį, tada nuleiskite apkabą, kad užfiksuotumėte. Įsitikinkite, kad jis yra lygiagretus ašmenims.

Kaip atlikti kampinį pjovimą?

Atlaisvinkite fiksavimo rankenėlę (18), naudokite riešutą (19), kad pakreiptumėte stalą nuo 0° iki 45° pagal graduotą skalę, tada vėl priveržkite. Lygiagretusis kreiptuvas turi būti dedamas ant žemesnės stalo pusės.

Kokio tipo ašmenis naudoti?

Naudokite 6 mm iki 13 mm pločio ašmenis. Siauri ašmenys leidžia atlikti stačius lenkimus, platūs ašmenys geriau tinka tiesiems pjovimams. Smulkūs dantys suteikia lygesnį pjūvį, bet lėčiau.

Kaip valyti juostinį pjūklą?

Išjunkite ir atjunkite prietaisą, leiskite atvėsti. Naudokite drėgną skudurėlį su juodu muilu. Nenaudokite tirpiklių. Įsitikinkite, kad vanduo nepatenka į vidų. Valykite po kiekvieno naudojimo.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar abu apsauginiai jungikliai (11a) ant durų yra įjungti. Patikrinkite saugiklius. Jei problema išlieka, leiskite specialistui patikrinti laidą ar variklį.

Kaip transportuoti pjūklą?

Atjunkite prietaisą. Kelkite jį tik už rėmo arba atramos, niekada už apsauginių įtaisų ar stalo. Nuleiskite ašmenų apsauginį įtaisą į apatinę padėtį. Užtikrinkite jį transporto priemonėje, kad būtų išvengta apvirtimo.

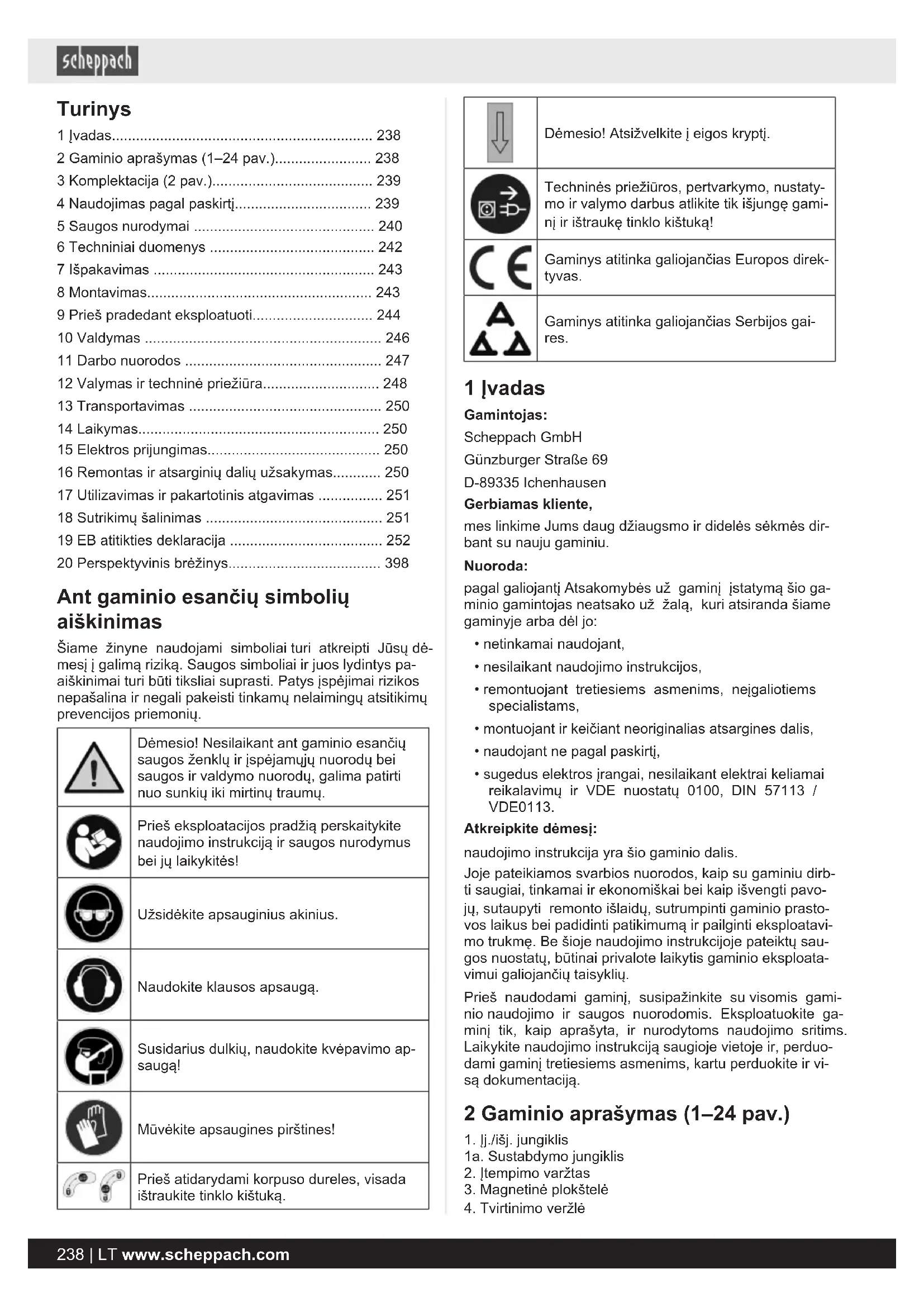

NAUDOJIMO INSTRUKCIJA HBS261 SCHEPPACH

2 Gaminio aprašymas (1–24 pav.).... 238

3 Komplektacija (2 pav.).... 239

4 Naudojimas pagal paskirtj.... 239

5 Saugos nurodymai 240

6 Techniniai duomenys 242

7 Išpakavimas 243

8 Montavimas.... 243

9 Prieš pradedant eksploatuoti.... 244

10 Valdymas 246

11 Darbo nuorodos 247

12 Valymas ir techninė priežiūra.... 248

13 Transportavimas 250

14 Laikymas.... 250

15 Elektros prijungimas.... 250

16 Remontas ir atsarginių dalių užsakymas...... 250

17 Utilizavimas ir pakartotinis atgavimas 251

18 Sutrikimų šalinimas 251

19 EB atitikties deklaracija 252

20 Perspektyvinis bréžinys.... 398

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys pa-aiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Užsidėkite apsauginius akinius.
	Naudokite klausos apsaugą.
	Susidarius dulkių, naudokite kvėpavimo apsaugą!
	Mūvėkite apsaugines pirštines!
	Prieš atidarydami korpuso dureles, visada ištraukite tinklo kištuką.

	Dėmesio! Atsižvelkite į eigos kryptį.
	Techninės priežiūros, pertvarkymo, nustatymo ir valymo darbus atlikite tik išjungę gamini į ir ištraukę tinklo kištuką!
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

1 Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dir- bant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio ga- minio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros jrangai, nesilaikant elektrai keliamai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visa dokumentaciją.

2 Gaminio aprašymas (1–24 pav.)

1. Ij./išj. jungiklis
   1a. Sustabdymo jungiklis
2. ltempimo varžtas
3. Magnetiné plokštelé

4. Tvirtinimo veržlé

5. Pjūklo juostos apsauginis įtaisas

6. Pjūklo juosta
7. Skersinio pjovimo šablonas
   7a. Rievétoji veržlé (skersinio pjovimo šablonas)
   7b. Skalès rodyklé (skersinio pjovimo šablonas)
8. Pjūklo stalas
   8a. Prispaudimo svirtis
9. Atraminė koja
10. Lygiagrečioji atrama
    10a. ltempimo apkaba
    10b. Ítempimo varžtas (lygiagrečioji atrama)
11. Korpuso durelès
    11a. Saugos jungiklis
    11b. Varžtas su vidiniu šešiabriauniu (korpuso durys)
12. Nustatymo rankena (viršutinis juostos ratas)
    12a. Sparnuotoji veržlė (viršutinis juostos ratas)
13. Stūmiklis
14. Laipsnių skalė (posūkio sritis)
15. Skalès rodyklè (posūkio sritis)
16. Variklis
17. Išsiurbimo atvamzdis
18. Fiksavimo rankena
19. Rievétoji veržlé
20. Prispaudimo plokštelė
21. Stovas
22. Galinio atmušo varžtas (pjūklo stalo reguliavimas)
    22a. Antveržlė (pjūklo stalo reguliavimas)
23. Viršutinis juostos ratas
24. Darbinis paviršius (pjūklo juosta)
25. Apatinis juostos ratas
26. Viršutinė pjūklo juostos kreipiamoji
27. Atraminis guolis
    27a. Galinis viršutinis atraminis guolis
    27b. Varžtas su galvute
    27c. Šoniniai viršutiniai atraminiai guoliai
    27d. Varžtas su galvute
    27e. Galinis apatinis atraminis guolis
    27f. Varžtas su galvute
    27g Šoniniai apatiniai atraminiai guoliai
    27h. Varžtas su galvute
28. Viršutinis tvirtinimo laikiklis
    28a. Varžtas (viršutinis tvirtinimo laikiklis)
29. Diržas
    29a. Diržo įtempimo varžtas
30. Pavaros diržo skriemulys
31. Juostos rato diržo skriemulys
32. Stalo plokštės jdėklas
    32a. Varžtas su kryžmine išdroža (stalo plokštės jdėklas)
33. Juostos rato atraminis žiedas
34. Juostos rato velenas

3 Komplektacija (2 pav.)

Poz. Kiekis Pavadinimas

1. 1 x Pjūklo stalas

2. 1 x Pjūklo juosta (iš anksto sumontuota)

3. 1 x Lygiagrečioji atrama

4. 1 x Stūmiklis

5. 1 x Fiksavimo rankena

6. 1 x Prispaudimo plokštelė

A. 1 x Veržliaraktis SW 8/10

B. 1 x 3 mm raktas su vidiniu šešiabriauniu

C. 1 x 4 mm raktas su vidiniu šešiabriauniu

D. 1 x 5 mm raktas su vidiniu šešiabriauniu

E. 1 x 6 mm raktas su vidiniu šešiabriauniu

F. 2 x Varžtai su vidiniu šešiabriauniu

(M6×12 mm)

G. 2 x Poveržlès (M6)

H. 2 x Fiksavimo žiedas (M6)

I. 1 x Varžtas su vidiniu šešiabriauniu (M6x25 mm)

J. 1 x Veržlės (M6)

K. 1 x Šešiabriaunis varžtas (M6x40 mm)

L. 1 x Sparnuotoji veržlė (M6)

1 x Juostinis pjūklas

1 x Naudojimo instrukcija

4 Naudojimas pagal paskirti

Juostinis pjūklas skirtas medienai arba į medieną panašiems ruošiniams pjauti. Apvalias medžiagas leidžiama pjauti tik su tinkamais laikančiaisiais įtaisais.

⚠️ ISPĖJIMAS

Nenaudokite gaminio kitoms medžiagoms pjauti, o tik aprašytosioms naudojimo instrukcijoje.

⚠️ ISPĖJIMAS

Komplektacijoje esanti pjūklo juosta skirta tik medienai pjauti! Nenaudokite jos malkoms pjauti!

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Leidžiama naudoti tik gaminiui tinkančias pjūklo juostas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę prie- žiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą ga- mintojas neatsako.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudo-jamas komercinėse, amatininkų arba pramoninėse įmonė-se arba panašiems darbams.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

⚠️ ISPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

5 Saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

ISPÉJIMAS

Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis toliau pateiktų nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrini įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2) Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su jže-mintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros šoko pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu jrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamajį laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nebalanso srovės jungiklj, mažėja elektros smūgio pavojus.

3) Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.
b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio jrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.
c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis iš-jungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jungtą elektrinį įrankį, gali įvykti nelaimingų atsi-tikimų.
d) Prieš jjungdami elektrinj įrankį, pašalinkite nusta- tymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.
e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.
f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.
h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4) Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.
c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį įšalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vai-kams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrengi-niu nėra susipažinę arba neperskaitė šių nurody-mų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.
f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
g) Elektrini įrankį, įstatomų įrankius ir t. t. naudokite pagal tolesnius nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5) Servisas

a) Elektrinio įrankio remonta patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

5.1 Saugos nurodymai dėl juostinių pjūklų

a) Nenaudokite pažeistų arba deformuotų pjūklo juostų. Pažeistos arba deformuotos pjūklo juostos gali trūkti ir (arba) lūžti.
b) Nenaudokite aušinimo skysčių. Naudojant vandenį arba kitus aušinimo skysčius, gali įvykti elektros smūgis.
c) Eksploatuokite juostinį pjūklą tinkamu greičiu nu-rodytiems naudojimo tikslams ir medžiagoms. Dir-bant pjaunamai medžiagai netinkamu greičiu, gali lūžti pjūklo juosta ir sužaloti žmones.
d) Neeksploatuokite elektrinio jrankio atidarę prieigos prie juostinio pjūklo geležtės uždangalą. Dėl sąlyčio su judančiomis dalimis galima patirti sužaloji-mų.

5.2 Papildomi saugos nurodymai

! ISPÉJIMAS

Įstatomi įrankiai gali būti aštrūs ir naudojant įkaisti. Kai naudojate įstatomus įrankius, visada mūvėkite apsaugines pirštines.

• Pjaunant apvalią arba nelygios formos medieną, reikėtų naudoti įtaisą, apsauganti ruošinį nuo pasisukimo.
• Pjaunant lentas vertikaliai, reikia naudoti įtaisą, apsauganti ruošinį nuo pasisukimo.

- Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus. - Gaminį leidžiama eksploatuoti tik asmenims, kurie yra susipažinę, kaip su juo elgtis.

⚠️ ISPĖJIMAS

Komplektacijoje esanti pjūklo juosta skirta tik medienai pjauti! Nenaudokite jos malkoms pjauti!

• Prieš eksploatacijos pradžią atkreipkite dėmesį į tai, kad tinklo įtampa sutaptų su specifikacijų lentelėje nu-rodyta darbine įtampa.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. sumažėja įtampa, kuri gali trukdyti paleisti variklj.
• Naudodami gaminj, paprašykite, kad vaikai ir kiti asmenys, laikytysi atstumo. Nukreipus dèmesj, gaminys gali tapti nevaldomas.
• Atkreipkite dėmesį i variklio ir pjūklo juostos sukimosi kryptį.
• Niekada neeksploatuokite gaminio su sugedusiais Ap-sauginiai įtaisai arba be apsauginių įtaisų
• Neapdorokite ruošinių, kurie yra per maži, kad galėtumėte juos saugiai laikyti rankoje.

⚠️ ISPĖJIMAS

Pavojus susižaloti!

Jei blokavimą šalinsite plikomis rankomis, galite susiža-loti.

– Mūvėkite apsaugines pirštines.
– Naudokite tinkamus įrankius (pvz., medinę lazda).

• Nustatykite reguliuojamus apsauginius įtaisus taip, kad jie būtų kuo arčiau ruošinio.
• Apsauginių uždangalų negalima naudoti gaminiui transportuoti arba netinkamai eksploatuoti.

⚠️ ISPĖJIMAS

Nenaudokite pažeistų arba deformuotų įstatomų įrankių.

⚠️ ISPĖJIMAS

Isitikinkite, kad medžiaga, kurią reikia apdoroti, tinkama istatomo įrankio sūkių skaičiui.

⚠️ ISPĖJIMAS

Jei stalo plokštės jdėklas pažeistas, kyla pavojus, kad tarp stalo plokštės jdėklo ir pjūklo geležtės įstrigs maži daiktai bei užsiblokuos pjūklo geležtė.

Nedelsdami pakeiskite pažeistus stalo plokštės jdėklus!

ISPĖJIMAS

Kyla nelaimingų atsitikimų pavojus! Valymo darbus visada atlikite išjungę gaminiį. Kyla pavojus susižaloti! Prieš atlikdami bet kokius valymo darbus, leiskite gaminiui atvėsti. Variklio elementai yra įkaitę. Kyla pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Prieš atlikdami bet kokius valymo darbus, išjunkite gaminį.

– Palaukite, kol variklis atvės.

DÉMESIO

Pjūklo juostos dantys turi būti nukreipti žemyn.

• Nenaudokite gaminio, jei jis pažeistas. Niekada nenuimkite apsauginiu įtaisų nuo gaminio. Taip galima sunkiai susižaloti.
• Atlikdami jstrižinius pjūvius su paverstu pjūklo stalu, apatinėje pjūklo stalo dalyje padėkite lygiagrečiają atramą.

DÉMESIO

Pjovimo proceso pabaigoje ilgus ruošinius užfiksuokite, kad neapvirstu (pvz., prie ritininio stovo ir pan.).

• Laikykite rankas saugiu atstumu nuo pjūklo juostos. Naudokite siauriems pjūviams stūmiklj.
• Laikykite stūmiklj ant gaminio esančiame laikiklyje, kad galėtumėte jį pasiekti iš įprastos darbinės padėties ir visada turėti po ranka.
• Kai gaminys nenaudojamas, jì išjunkite.
• Normalioje darbinėje padėtyje operatorius yra priešais gaminį.

Liekamosios rizikos

Gaminys pagamintas pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
• Naudokite gaminj taip, kaip rekomenduojama šioje naudojimo instrukcijoje. Taip Jūsų gaminys pasieks optimalią galią.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

- Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.

- Nenaudojant nurodytos klausos apsaugos, klausos sutrikdymas.

- Nenaudojant nurodytos kvėpavimo apsaugos, pažeidžiami plaučiai.

- Pavojus susižaloti dėl nusviestų įrankių netinkamai laikant arba kreipiant.

- Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

- Stenkitės nepaleisti gaminio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite jj./išj. jungiklio.

- Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite j./išj. jungiklį ir ištraukite tinklo kištuką.

ISPĖJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

ISPÈJIMAS

Dirbant ilgesnį laiką, dėl vibracijos operatoriaus rankose gali sutrikti kraujotaka (baltų pirštų sindromas).

Baltų pirštų sindromas yra kraujagyslių liga, kuria ser-gant spazmuoja smulkiosios rankų ir kojų pirštų krauja-gyslės. Į susijusias vietas nebetiekiama pakankamai kraujo ir dėl to jos atrodo itin baltos. Dažnas vibruojan-čių gaminių naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergančių diabetu asmenų), ga-li sukelti nervų pažeidimus.

Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės į gydytoją.

6 Techniniai duomenys

Kintamosios srovės variklis 230–240 V~ 50Hz
Imamoji galia 370 vatų (S1*)	550 vatai (S2 20 min.**)
Tuščiosios eigos sūkių skaičius n_0	1480 min. ^-1
Pjūklo juostos ilgis 1790 mm
Pjūklo juostos plotis 6 mm
Pjūklo juostos plotis maks.	13 mm
Pjūklo juostos greitis	720/1000 m/min.
Pjovimo aukštis	130 mm
Siekis	245 mm
Pjūklo stalo dydis	307 x 315 mm
Pjūklo stalo dydis su ilginamuo-ju elementu	315 x 520 mm
Palenkiamas pjūklo stalas	0° - 45°
Maks. ruošinio dydis	580x400x130 mm
Kabelio ilgis	1800 mm
Svoris	apie 22 kg

Pasiliekame teisę atlikti techninius pakeitimus!

\*Darbo režimas S1 (ilgalaikės apkrovos režimas)

Gaminj galima eksploatuoti ilgalaikės apkrovos režimu su nurodyta galia.

\*\*Darbo režimas S2 (trumpalaikės apkrovos režimas)

Gaminj galima trumpai eksploatuoti nurodyta galia (20 min.).

Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm.

Triukšmo vertės

JSPĖJIMAS

Triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841.

Garso slégio lygis L_pA	73 dB
Neapibréžtis K_pA	3 dB
Garso galios lygis L_wA	86 dB
Neapibréžtis K_wA	3 dB

Nurodytos triukšmo emisijos vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, jas galima naudoti su kitu.

Nurodytas triukšmo emisijos vertes taip pat galima naudoti, norint laikinai įvertinti apkrova.

JSPÉJIMAS

tikrojo elektrinio jrankio naudojimo metu triukšmo emisijos vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio jrankio naudojimo būdo, ypač, atsižvelgiant į apdorojamo ruošinio rūšį.

Pasistenkite, kad apkrova būtų kuo mažesnė. Priemonės pavyzdys: darbo laiko ribojimo priemonių pavyzdžiai. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra įjungtas, tačiau veikia be apkrovos).

7 Išpakavimas

JSPÈJIMAS

Gaminys ir pakavimo medžiagos nėra vaikų žaislas!

Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė gaminj. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

8 Montavimas

DÈMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki ga-lo sumontuokite!

ISPÈJIMAS

Prieš atlikdami bet kokius nustatymo, einamosios priežiūros ir remonto darbus, ištraukite tinklo kištuką!

Reikalingi jrankiai:

• 1 x veržliaraktis SW 8/10 mm* (A)
- 1 x raktas su vidiniu šešiabriauniu, 3 mm* (B)
- 1 x raktas su vidiniu šešiabriauniu, 4 mm* (C)
- 1 x raktas su vidiniu šešiabriauniu, 5 mm* (D)
- 1 x raktas su vidiniu šešiabriauniu, 6 mm* (E)

* = i komplektaciją privalomai nejeina!

Nuoroda:

Komplektacijoje esanti jranki galite laikyti ant gaminio galvutės magnetinės juostelės.

8.1 Pjūklo stalo (8) montavimas (1, 3, 4, 5, 6, 8 pav.)

Nuoroda:

Pjūklo stalą reikia sureguliuoti prieš eksploatuojant pirmą kartą ir po kiekvieno pjūklo stalo išmontavimo.

1. Ištraukite pjūklo stalą (8), kaip aprašyta ties 10.1.
2. Kreipkite pjūklo stalą (8) pjūklo juosta (6).
3. Skalės rodyklė (15) turi būti atlaisvinta ir neturi būti nu-kreipta j viršų. Tam naudokite 4 mm raktą su vidiniu šešiabriauniu.
4. Istatykite laipsnio skalės išpjovą (14) į abi stovo (21) kreipiamąsias. Įsitikinkite, kad pjūklo stalo (8) krumpliai sukimba su rievėtosios veržlės (19) krumpliais ant stovo (21).

5. Pritvirtinkite pjūklo stalą (8) atitinkamose montavimo skylėse ant stovo (21), naudodami prispaudimo plokš- telę (20), du varžtus su vidiniais šešiabriauniais (F), poveržles (G) ir fiksavimo žiedo poveržles (H). Naudokite 5 mm raktą su vidiniu šešiabriauniu.

6. Sumontuokite prispaudimo svirti (8a) vidurinėje montavimo skylėje. Prispaudimo svirties (8a) dar nepriveržkite.

7. Nustatykite skalės rodyklę (15) taip, kad ji būtų nukreipta į laipsnių skalę. Naudokite 4 mm raktą su vidiniu šešiabriauniu.

8. Sureguliuokite pjūklo stalą (8) ties 0°, kaip aprašyta ties 8.2.

9. Užfiksuokite prispaudimo svirtj (8a), kad užfiksuotumėte pjūklo stalą (8). Priveržkite du varžtus su vidiniais šešiabriauniais (F). Naudokite 5 mm raktą su vidiniu šešiabriauniu.

10. Jei reikia, dar kartą sureguliuokite skalės rodyklę (15) ir nustatykite ją ties 0°.

11. Norėdami sutvirtinti pjūklo stalą (8), sumontuokite varžtą su vidiniu šešiabriauniu (K) su sparnuotaja veržle (L).

8.2 Pjūklo stalo (8) nustatymas ties 90° (7 pav.)

1. Pjūklo stalą (8) nustatykite horizontaliai ties 0°.
2. Patikrinkite galinio atmušo varžtą (22) ir antveržlę (22a), ar jie tvirtai priveržti, ir prireikus priveržkite. Naudokite veržliaraktį SW 8/10 (A).
3. Jei pjūklo stalas (8) néra nustatytas stačiu kampu į pjūklo juostą (6), reikia iš naujo sureguliuoti galinio atmušo varžtą (22).
4. Atlaisvinkite galinio atmušo varžta (22) ir antveržle (22a). Naudokite veržliaraktj SW 8/10 (A).
5. Sukite galinio atmušo varžta (22) pagal laikrodžio rodyklę, kad sumažintumėte galinio atmušo tašką arba prieš laikrodžio rodyklę, kad jį padidintumėte.
6. Naudodami kampuotj*, išlygiuokite pjūklo stalą (8) stačiu kampu i pjūklo juostą (6), perkelkite galinio atmušo varžtą (22) i norimą padėtį ir vėl priveržkite antveržlę (22a). Naudokite veržliaraktį SW 8/10 (A).

* = i komplektaciją privalomai nejeina!

8.3 Naudojimas kaip stacionarios mašinos (1 pav.)

Nuolatiniam naudojimui rekomenduojama gaminį sumon-tuoti ant darbastalio.

• Gaminj reikia pastatyti stabiliai, t. y. ant darbastalio, arba prisukti prie stacionaraus apatinio rèmo.

• Šiuo tikslu atraminėje kojoje (9) yra tvirtinimo skylės.

• Pažymėkite gręžimo skyles.

– Pastatykite gamini taip, kaip jì reikès vèliau jrengti.
– Ant darbastalio pažymėkite gręžiamų skylių vietas. Jas rodo skylės atraminėje kojoje (9). Rekomenduojama montuoti arti krašto.

1. Pragrežkite skyles (mažiausiai 8 mm skersmens) pro darbastalj.
2. Uždėkite gaminį ant išgręžtų skylių, kurios atitinka atraminės kojos (9) skyles, ir iš viršaus pro skyles įkiš-kite tinkamus varžtus* bei juos priveržkite.

* = j komplektaciją privalomai nejeina!

8.4 Išsiurbimo atvamzdis (17) (1 pav.)

Gaminys yra su išsiurbimo atvamzdžiu.

Išsiurbimo atvamzdis (17) yra trijų skirtingų skersmenų.

Apdirbdami dulkančias medžiagas, prijunkite dulkių nusi-urbimo įtaisą.

DÉMESIO

Dulkių nusiurbimo įtaisas turi tikti apdorojamai medžiagai.

Ypač kenksmingoms ar kancerogeninėms dulkėms išsi- urbti naudokite specialų išsiurbimo įtaisą.

1. Tinkamo dulkių išsiurbimo įtaiso* žarną (pvz., pramoninio dulkių siurblio) užmaukite tiesiai ant norimo išsi-urbimo atvamzdžio (17).
   * = i komplektaciją privalomai nejeina!

8.5 Stūmiklio laikiklis (10 pav.)

1. Ant stovo (21) sumontuokite stūmiklio laikiklio varžtą (I) su veržle (J). Naudokite 5 mm raktą su vidiniu šešiabriauniu (D) ir veržliaraktį SW 8/10 (A).
2. Jkabinkite stūmiklj (13) j varžtą (I).

Nuoroda:

Nenaudojamą stūmikli visada reikia jkišti i stūmiklio laikikli.

9 Prieš pradedant eksploatuoti

Reikalingi jrankiai:

• 1 x veržliaraktis SW 8/10 mm* (A)
• 1 x raktas su vidiniu šešiabriauniu, 3 mm* (B)
• 1 x raktas su vidiniu šešiabriauniu, 4 mm* (C)
• 1 x raktas su vidiniu šešiabriauniu, 5 mm* (D)
• 1 x raktas su vidiniu šešiabriauniu, 6 mm* (E)

* = i komplektaciją privalomai nejeina!

9.1 Kokią pjūkło juostą naudoti

Patikrinkite įstatomą įrankį, ar jis gerai pritvirtintas.

Netinkamai arba nesaugiai pritvirtinti jstatomi įrankiai darbo metu gali atsilaisvinti ir Jus sužaloti.

Komplektacijoje esanti pjūklo juosta numatyta universa- liam naudojimui. Rinkdamiesi pjūklo juostą, atkreipkite dė- mesį i šiuos kriterijus:

• Siaura pjūklo juosta galima pjauti mažesniu spinduliui nei plačia.
• Norėdami pjauti tiesiai, naudokite plačius pjūklo juostas. Visų pirma, tai svarbu pjaunant medieną. Pjūklo juosta yra linkusi sekti medžio rievėmis ir taip šiek tiek nukrypti nuo norimos vietos.
• Pjūklo juostos su smulkiais dantimis pjauna lygiau, tačiau tuo pačiu ir lėčiau nei pjūklo juostos su stambiais dantimis.
• Naudokite tik nepažeistas, nepriekaištingas pjūklo juostas. Deformuotos, atšipusios arba kitaip pažeistos pjūklo juostos gali lūžti.

9.2 Pjūklo juostos (6) įtempimas (11 pav.)

DÉMESIO

Esant ilgesnei juostinio pjūklo prastovai, pjūklo juostą reikia atpalaiduoti, t. y. prieš jjungiant juostinį pjūkla, reikia patikrinti pjūklo juostos įtempį.

1. Norėdami įtempti pjūklo juostą (6), pasukite įtempimo varžtą (2) pagal laikrodžio rodyklę.

Nuorodos:

• Tinkamą pjūklo juostos įtempį galima nustatyti šone pirštu paspaudžiant pjūklo juostą, maždaug viduryje tarp abiejų juostos ratų. Čia pjūklo juosta turėtų įsispausti tik minimaliai (apie 1–2 mm).
• Pakankamai įtempta pjūklo juosta, ją spustelėjus, skamba kaip metalas.
• Jei pjūklo juostą ilgesnį laiką nebus naudojama, ją atpalaiduokite, kad ji nebūtų pertempta.

DÉMESIO

Esant per dideliam įtempiui, pjūklo juosta gali lūžti.

DÉMESIO

Pavojus susižaloti!

Esant per mažam įtempiui, varomas juostos ratas gali prasisukti, todėl pjūklo juosta sustos.

1. Norėdami atpalaiduoti pjūklo juostą (6), pasukite įtempimo varžtą (2) prieš laikrodžio rodyklę.

9.3 Pjūklo juostos (6) nustatymas (11 pav.)

DÉMESIO

Prieš nustatant pjūklo juostą, reikia tinkamai įtempti pjūklo juostą.

1. Atidarykite korpuso dureles (11), atlaisvindami varžtus su vidiniais šešiabriauniais (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).
2. Létai sukite viršutinj juostos ratą (23) pagal laikrodžio rodyklę. Pjūklo juosta (6) turi eiti viduryje ant viršutinio juostos rato (23) darbinio paviršiaus (24). Jei taip néra, reikia pakoreguoti viršutinio juostos rato (23) posvyrio kampa.
3. Tam atsukite sparnuotają verzłę (12a).

- Jei pjūklo juosta (6) daugiau juda viršutinio juostos rato (23) galinės briaunos link, nustatymo rankeną (12) reikia pasukti prieš laikrodžio rodyklę.

- Jei pjūklo juosta (6) juda viršutinio juostos rato (23) priekinės briaunos link, nustatymo rankeną (12) reikia pasukti pagal laikrodžio rodyklę.

1. Nustačius viršutinį juostos ratą (23), reikia patikrinti pjūklo juostos (6) padėtį ant apatinio juostos rato (25).
2. Apatinį juostos ratą (25) lėtai sukite ranka, kad patikrintumėte pjūklo juostos (6) padėtį.
3. Pjūklo juosta (6) taip pat turi eiti viduryje ant apatinio juostos rato (25) darbinio paviršiaus (24). Jei taip nėra, reikia dar kartą pritaikyti viršutinio juostos rato (23) posvyrį.
4. Norėdami užtikrinti, kad viršutinio juostos rato (23) reguliavimas paveiktų pjūklo juostos (6) padėtį ant apatinio juostos rato (25), kelis kartus pasukite apatinį juostos ratą (25).
5. Vél priveržkite sparnuotają veržlę (12a).
6. Nustatę vėl uždarykite korpuso dureles (11) ir užfiksuokite varžtais su vidiniais šešiabriauniais (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).

9.4 Pjūklo juostos kreipiamosios nustatymas (1, 11, 12, 13, 14, 15 pav.)

• Atraminius guolius (27) reikia iš naujo nustatyti prieš pirmą kartą pradedant eksploatuoti ir po kiekvieno pjū-klo juostos keitimo.
• Galinė ir šoninė pjūklo juostos kreipiamosios nustatomos naudojant ekscentrinius atraminius guolius (27a, 27c, 27e, 27g).

Dėl šių ekscentrinių atraminių guolių (27a, 27c, 27e, 27g) galima tiksliai nustatyti pjūklo juostos (6) padėtį ir išlygiavimą, kad būtų pagerintas gaminio tikslumas ir našumas.

1. Atidarykite korpuso dureles (11), atlaisvindami varžtus su vidiniais šešiabriauniais (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).

9.4.1 Galinis viršutinis atraminis guolis (27a) (12 pav.)

Galinis viršutinis atraminis guolis (27a) sugeria ruošinio pastūmos slėgį.

1. Atlaisvinkite viršutinio atraminio guolio (27a) varžta su galvute (27b). Tam naudokite 3 mm raktą su vidiniu šešiabriauniu (B).
2. Sukite galinį viršutinį atraminį guolį (27a), kol jis nebelies pjūklo juostos (6) (atstumas ne didesnis kaip 0,5 mm). Įsitikinkite, kad galinis viršutinis atraminis guolis (27a) yra pjūklo juostos (6) centre.
3. Vél priveržkite viršutinio atraminio guolio (27a) varžta su galvute (27b). Tam naudokite 3 mm raktą su vidiniu šešiabriauniu (B).

9.4.2 Galinis apatinis atraminis guolis (27e) (12 pav.)

Galinis apatinis atraminis guolis (27e) sugeria ruošinio pastūmos slėgį.

1. Atlaisvinkite galinio apatinio atraminio guolio (27e) varžtą su galvute (27f). Tam naudokite 3 mm raktą su vidiniu šešiabriauniu (B).
2. Sukite galinį apatinį atraminį guolį (E), kol jis nebelies pjūklo juostos (6) (atstumas ne didesnis kaip 0,5 mm). Isitikinkite, kad galinis apatinis atraminis guolis (27e) yra pjūklo juostos (6) centre.
3. Vél priveržkite viršutinio atraminio guolio (27f) varžtą su galvute (27e). Tam naudokite 3 mm raktą su vidiniu šešiabriauniu (B).

9.4.3 Viršutinis tvirtinimo laikiklis (28) (13 pav.)

Isitikinkite, kad viršutinis tvirtinimo laikiklis (28) yra horizontalioje padėtyje, o viršutinis atraminis guolis (27) yra pjūklo juostos (6) centre.

1. Atlaisvinkite viršutinio tvirtinimo laikiklio (28) varžta (28a) ir sulygiuokite viršutinį tvirtinimo laikiklj (28) su pjūklo juosta (6). Naudokite kryžminį atsuktuvą arba veržliaraktį SW 8/10 (A).

9.4.4 Šoniniai viršutiniai atraminiai guoliai (27c) (14 pav.)

Šoniniai atraminiai guoliai (27c, 27g) užtikrina pjūklo juostos (6) stabilumą ir išlygiavimą eksploatavimo metu. Jie padeda užtikrinti, kad pjūklo juosta (6) pjaunant išliktų tinkamoje padėtyje ir vėžėje.

1. Atlaisvinkite šoninių viršutinių atraminių guolių (27c) varžtus su galvutėmis (27d). Naudokite 3 mm raktą su vidiniu šešiabriauniu (B).

2. Sukite šoninius viršutinius atraminius guolius (27c), kol jie nebelies pjūklo juostos (6) (atstumas ne didesnis kaip 0,5 mm). Isitikinkite, kad šoniniai viršutiniai atraminiai guoliai (27c) nustatyti pjūklo juostos (6) centre ir lygiagrečiai vienas su kitu.

3. Vèl priveržkite šoninių viršutinių atraminių guolių (27c) varžtus su galvutėmis (27d). Tam naudokite 3 mm raktą su vidiniu šešiabriauniu (B).

9.4.5 Šoniniai apatiniai atraminiai guoliai (27g) (15 pav.)

Norint nustatyti šoninius apatinius atraminius guolius (27g), gali reikėti pakreipti pjūklo stalą (8) iki 45°. (žr. 10.4)

1. Atlaisvinkite šoninių apatinių atraminių guolių (27g) varžtus su galvutėmis (27d).
   Naudokite 3 mm raktą su vidiniu šešiabriauniu (B).
2. Sukite šoninius apatinius atraminius guolius (27g), kol jie nebelies pjūklo juostos (6) (atstumas ne didesnis kaip 0,5 mm).
   Isitikinkite, kad šoniniai apatiniai atraminiai guoliai (27g) nustatyti pjūklo juostos (6) centre ir lygiagrečiai vienas su kitu.
3. Vèl priveržkite šoninių viršutinių atraminių guolių (27h) varžtus su galvutėmis (27g).
   Tam naudokite 3 mm raktą su vidiniu šešiabriauniu (B).

9.5 Pjūklo juostos (5) apsauginio įtaiso nustatymas (16 pav.)

Nuoroda:

Nustatymą reikia patikrinti arba nustatyti iš naujo prieš kiekvieną pjovimo procesą.

1. Atlaisvinkite tvirtinimo veržlę (4).
2. Nuleiskite pjūklo juostos apsauginį įtaisą (5) ranka kiek įmanoma arčiau (atstumas apie 2–3 mm) ant apdirbamo ruošinio.
3. Vél priveržkite tvirtinimo veržlę (4).

9.6 Juostos greičio nustatymas (11, 17, 18 pav.)

1. Atidarykite apatines korpuso dureles (11), atlaisvindami varžtus su vidiniais šešiabriauniais (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).

2. Atlaisvinkite variklio (16) diržo įtempimo varžtą (29a) ir šiek tiek paspauskite variklj (16) į viršų, kad atpalai-duotumėte diržą (29). Naudokite 6 mm raktą su vidiniu šešiabriauniu (E).

3. Uždėkite diržą (29) ant norimo pavaros diržo skriemulio (30) ir lygiagrečiai einančio juostos rato diržo skriemulio (31) (S1 arba S2). Įsitikinkite, kad įrantos sukimba, o diržas (29) yra pavaros diržo skriemulio (30) ir juostos rato diržo skriemulio (31) centre.

4. Paspauskite variklj (16) šiek tiek atgal ir vėl priveržkite diržo įtempimo varžta (29a) ant variklio (16), kad įtemptumėte diržą (29). Naudokite 6 mm raktą su vidiniu šešiabriauniu (E).

5. Vél uždarykite apatines korpuso dureles (11) ir užfik-suokite varžtu su vidiniu šešiabriauniu (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).

Greičio diapazonai

2 – 4 7	20 min.	-1	Kietmedis, j kietmedi panašios medžiagos, tikslūs pjūviai
1 - 3 10	000 min.	-1	Minkšta mediena, minkštos medžiagos, vidutinio tikslumo ir apytiksliai pjūviai

10 Valdymas

Juostinis pjūklas yra stacionarus pjūklas su varoma žiedo formos juostinio pjūklo geležte. Naudojant juostinį pjūklą, galima tiksliai pjauti medieną ir panašias medžiagas. Valdymo dalių funkcijas rasite tolesniuose aprašymuose.

DÉMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki ga-lo sumontuokite!

Nuoroda:

Gaminys yra su saugos jungikliu. Tai reiškia, kad gaminio negalima jjungti, jei durelės yra atidarytos arba netinkamai uždarytos.

Isitikinkite, kad abu saugos jungikliai (11a) tinkamai užsifiksuoja ant korpuso durelių (11).

! ISPÉJIMAS

Pavojus susižaloti!

lj./išj. ir saugos jungikliai neturi būti užblokuoti!

– Nenaudokite gaminio, jei jungikliai yra pažeisti.

- Prieš naudodami kaskart jsitikinkite, kad gaminys veikia.

! ISPÈJIMAS

Visada jsitikinkite, kad jstatomas jrankis sumontuotas tinkamai!

⚠️ ISPĖJIMAS

Isitikinkite, kad medžiaga, kurią reikia apdoroti, tinkama jstatomo įrankio sūkių skaičiui.

Nuoroda:

Nuolatiniam naudojimui rekomenduojama gaminį sumon- tuoti ant darbastalio.

- Prieš apdorodami ruošinį, palaukite, kol įstatomas įrankis pasieks visą sūkių skaičių.

- Pasirinkite jstatomą įrankį pagal apdorojamą medžiągą.

- Pjūklo stalas turi būti tinkamai sumontuotas.

- Pastatykite gaminį stabiliai.

- Prieš pradedant eksploatuoti reikia tinkamai sumontuoti visus dangčius ir saugos įtaisus. Pakeiskite pažeistus arba nejskaitomus lipdukus.

- Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio įrankio eksploatavimas.

- Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-timkūnių, pvz., vinių arba varžtų ir t. t.

- Atsižvelkite i jstatomo įrankio eigos kryptį.

10.1 Pjūklo stalo (8) prailginimas (3 pav.)

1. Atidarykite prispaudimo svirtj (8a).
2. Ištraukite pjūklo stalą (8), kad jis būtų norimo ilgio.
3. Vél užfiksuokite prispaudimo svirtj (8a).

Prispaudimo svirtis (8a) uždaryta, kai ji nukreipta žemyn.

10.2 Lygiagrečioji atrama (10) (19 pav.)

Nuoroda:

Lygiagrečiają atramą (10) galima montuoti pjūklo juostos (6) kairėje arba dešinėje pusėje.

1. Atlaisvinkite lygiagrečiosios atramos (10) Itempimo apkabą (10a).
2. Iš pradžių padėkite lygiagrečiają atramą (10) pjūklo stalo (8) gale, tada nuspauskite lygiagrečiają atramą (10) žemyn.
3. Perstumkite lygiagrečia atramą (10) ir nustatykite ją ties norimu matmeniu.
4. Paspauskite įtempimo apkabą (10a) žemyn, kad užfik-suotumėte lygiagrečiają atramą (10). Norėdami padidinti įtempimo apkabos (10a) įtempimo jėgą, atlaisvinkite įtempimo apkabą (10a), pasukite įtempimo varžtą (10b) pagal laikrodžio rodyklę ir dar kartą paspauskite įtempimo apkabą (10a) žemyn, kad patikrintumėte įtempimo jėgą. Kartokite procesą, kol pakaks įtempimo apkabos (10a) įtempimo jėgos.
5. Atkreipkite dèmesi j tai, kad lygiagrečioji atrama (10) visada judėtų lygiagrečiai su pjūklo juosta (6).

10.3 Skersinio pjovimo šablonas (7) (20 pav.)

1. Istumkite skersinio pjovimo šabloną (7) i pjūklo stalo (8) griovelj.

2. Atlaisvinkite rievėtają veržlę (7a).

3. Sukite skersinį pjovimo šabloną (7), kol nustatysite pageidaujamą kampo matmenį. Skersinio pjovimo šablono (7) skalės rodyklė (7b) rodo nustatytą kampa.

4. Vél priveržkite rievėtają veržlę (7a).

10.4 Įstrižiniai pjūviai (21 pav.)

Norint atlikti įstrižinius pjūvius lygiagrečiai su pjovimo juosta (6), pjūklo stalą (8) galima palenkti 0–45°.

1. Sureguliuokite pjūklo stalą (6), kaip aprašyta ties 8.2.
2. Atlaisvinkite fiksavimo rankeną (18).
3. Norimą kampa laipsnių skalėje (14) galite nustatyti rievėtaja veržle (19).
4. Priveržkite fiksavimo rankeną (18).

DÉMESIO

Pavertus pjūklo stalą, lygiagrečiają atramą reikia su- montuoti pjūklo juostos dešinėje. Taip ruošinys nenu- slys.

10.5 Gaminio jjungimas / išjungimas (1 pav., 22)

Įsitikinkite, kad abu saugos jungikliai (11a) tinkamai užsifiksuoja ant korpuso durelių (11).

ljungimas

1. Ikiškite tinklo kištuką i tinkamai apsaugotą kištukinį tinklo lizdą.
2. Paspauskite jj./išj. jungiklj (1), kuris pažymėtas „I“, kad jjungtumėte gaminį.

lšjungimas

1. Paspauskite sustabdymo jungiklj (1a) arba pakelkite gaubtelj ir paspauskite ant jj./išj. jungiklio (1) mygtuką „0“.
2. Kai nenaudojate gaminio, ištraukite tinklo kištuką iš kištukinio maitinimo lizdo.

11 Darbo nuorodos

Toliau nurodyti saugūs darbo būdai laikomi indėlių j saugą, tačiau juos galima tinkamai, pilnutinai arba plačiai taikyti ne kiekvienam naudojimui. Jie negali apimti visų galimų pavojingų būsenu ir juos reikia kruopščiai interpretuoti.

• Pavojus sveikatai dėl medžio dulkių arba skiedrų. Būtinai naudokite asmenines apsaugines priemones, pavyzdžiui, akių apsaugą. Naudokite išsiurbimo jrenginį!
• Kai gaminys neeksploatuojamas, pavyzdžiui, po darbo, pjūklo juostą atpalaiduokite. Kitam naudotojui ant gaminio pritvirtinkite atitinkamą nuorodą, kaip įtempti pjūklo juostą.
• Nenaudojamas pjūklo juostas sulankstykite bei padėkite į saugią ir saugą vietą. Prieš naudodami patikrinkite, ar nėra broko, pvz., dantų žymių, įtrūkimų. Nenaudokite pažeistų pjūklo juostų!

⚠️ ISPĖJIMAS

Įstatomi įrankiai gali būti aštrūs ir naudojant įkaisti. Kai naudojate įstatomus įrankius, visada mūvėkite apsaugines pirštines.

- Patikrinkite uždangalus ir apsauginius įtaisus, ar jie nepažeisti ir tinkamai pritvirtinti. Prireikus juos pakeiskite.

• Per visą eksploatavimo laiką naudokite klausos apsaugą ir apsauginius akinius.
• Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

- Dirbdami pjūklo juostos kreipiamają visada pritraukite kuo arčiau ruošinio.

- Dirbkite tik dienos šviesoje arba su geru dirbtiniu apšvietimu.

- Tiesiems pjūviams visada naudokite lygiagrečiają atramą, kad ruošinys nepavirstų arba neišslystų.

- Laikykite rankas saugiu atstumu nuo pjūklo juostos. Naudokite siauriems pjūviams stūmiklj.

- Istrižiems pjūviams pjūklo stalą nustatykite i atitinkamą padėtį ir kreipkite ruošinį ant lygiagrečiosios atramos.

- Norėdami pjauti kregždutės uodegos formos dantis, kakliukus ar pleištus, perkelkite pjūklo stalą i atitinkamą padėti kampų skalėje.

- Esant lanko formos ir netolygiems ruošinio pjūviams, ruošinį turėtumėte tolygiai kreipti abiem rankomis ir tuo metu stumti į priekį abiem rankomis, užlenkę pirštus. Tvirtai laikykite ruošinį abiem rankomis saugioje srityje.

- Norint pakartotinai atlikti lanko formos ir netaisyklingus pjūvius, rekomenduojama naudoti pagalbinį šabloną.

- Pjaunant apvalią arba nelygios formos medieną, reikėtų naudoti įtaisą, apsauganti ruošinį nuo pasisukimo.

Nuoroda:

Prieš pirmuosius darbus ir kaskart pakeite įstatoma įrankį, atlikite bandomaja eiga be apkrovos. Jei įstatomas įrankis veikia netolygiai, atsiranda stipri vibracija arba nejprastų garsų, nedelsdami išjunkite gaminį.

• Dirbdami pjūklo juostos kreipiamają visada pritraukite kuo arčiau ruošinio.
• Ruošinj visada reikia kreipti abiem rankomis ir laikyti plokščiai ant pjūklo stalo. Taip pjūklo juosta nejstrigs.
• Pjūvj rekomenduojama atlikti vienu kartu, o ne keliomis pakopomis, kai gali prireikti ištraukti ruošinj. Tačiau, jei atitraukimas neišvengiamas, juostinj pjūkla reikėtu iš anksto išjungti. Ruošinj reikėtu traukti atgal tik visiškai sustojus pjūklo juostai.
• Pjaunant ruošinj visada reikia kreipti ilgiausia puse.

11.1 Išilginių pjūvių atlikimas (1 pav., 16)

Pjovimas išilgai medienos pluošto vadinamas išilginiu pjū-viu. Galite pjauti be rankų išilgai pažymėtos linijos arba iš-ilgai lygiagrečiosios atramos, taip pasieksite geresnį rezultatą.

Pjūviams stačiu kampu (pjūklo stalas yra stačiu kampu j pjūklo juostą) lygiagrečioji atrama dedama i kairę nuo pjūklo juostos, kad ruošinį būtų galima saugiai kreipti palei atramą dešiniaja ranka.

DÉMESIO

Pjovimo proceso pabaigoje ilgus ruošinius užfiksuokite, kad neapvirstu (pvz., prie ritininio stovo ir pan.).

1. Nustatykite lygiagrečiają atramą (10), kaip aprašyta ties 10.2.
2. Nuleiskite pjūklo juostos apsauginį įtaisą (5) ant ruošinio (žr. 9.5).
3. Ijunkite pjūklą, kaip aprašyta ties 10.5.
4. Uždėkite savo rankas sulenkę pirštus plokščiai ant ruošinio ir stumkite jį išilgai lygiagrečiosios atramos (10) į pjūklo juostą (6).
5. Visada stumkite ruošinį tolygiai stūmikliu (13) išilgai lygiagrečiosios atramos iki galo.

11.2 Skersinių pjūvių atlikimas (20 pav.)

Pjovimas stačiu kampu medienos pluošto atžvilgiu vadinamas skersiniu pjūviu. Šio tipo pjovimas taip pat gali būti atliekamas be rankų, tačiau saugumo ir tikslumo sumetimais rekomenduojama naudoti skersinio pjovimo šabloną. Skersinio pjovimo šabloną galima nustatyti iki 45° įstrižiniams pjūviams. Kartu su nuožulniu pjūklo stalu taip pat galima atlikti dvigubus įstrižinius pjūvius.

1. Nustatykite skersinio pjovimo šabloną (7), kaip aprašyta ties 10.3.
2. Tvirtai laikykite ruošinj prie skersinio pjovimo šablono (7) atramos ir plokščiai ant pjūklo stalo (8).

ISPÉJIMAS

Stebėkite pirštus, ypačį pjovimo pabaigą, ir išlaikykite atstumą nuo įstatomo įrankio.

11.3 Įstrižinių pjūvių atlikimas (21 pav.)

Atlikdami įstrižinius pjūvius pavertę pjūklo stalą, lygiagrečiają atramą pritvirtinkite pjūklo juostos dešinėje, žemyn nukreiptoje pusėje (jei tai galima padaryti dėl ruošinio pločio), kad apsaugotumėte ruošinį nuo nuslydimo.

1. Nustatykite pjūklo stalą (8) norimu kampu (žr. 10.4).
2. Atlikite pjūvj, kaip aprašyta ties 11.1.

11.4 Laisvieji pjūviai (1 pav., 16)

Vienas iš svarbiausių juostinio pjūklo požymių yra problemų nekeliantis kreivių ir spindulių pjovimas.

1. Nuleiskite pjūklo juostos apsauginį įtaisą (5) ant ruošinio (žr. 9.5).
2. Ijunkite pjūklą, kaip aprašyta ties 10.5.
3. Spauskite ruošinį tvirtai ant pjūklo stalo (8) ir stumkite jj lėtai į pjūklo (6) juostą. Daugeliu atvejų naudinga maždaug 6 mm atstumu nuo linijos apytikriai išpjauti išlinkimus ir kampus.
4. Jei turite pjauti kreives, kurios naudojamai pjūklo juostai yra per siauros, tokiu atveju turite atlikti pagalbinius pjūvius iki priekinės kreivės pusės. Po to galima iš-pjauti galutinį spindulį.

12 Valymas ir techninė priežiūra

ISPĖJIMAS

Prieš atlikdami bet kokius nustatymo, einamosios priežiūros ir remonto darbus, ištraukite tinklo kištuką!

12.1 Valymas

ISPÈJIMAS

Kyla nelaimingų atsitikimų pavojus! Valymo darbus visada atlikite išjungę gaminį. Kyla pavojus susižaloti! Prieš atlikdami bet kokius valymo darbus, leiskite gaminiui atvėsti. Variklio elementai yra įkaitę. Kyla pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Prieš atlikdami bet kokius valymo darbus, išjunkite gamini.
– Palaukite, kol variklis atvės.

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste* arba išpūskite suslėgtuojų* oru. Rekomenduojame gaminį išvalyti iš karto po kiekvieno naudojimo.
• Nevalykite jstatomo jrankio, kol jis dar naudojamas.
• Niekada nevalykite pjūklo juostos arba pjūklo juostos kreipiamosios rankoje laikomu šepečiu arba gremžtuku. Sakais pasidengusios pjūklo juostos kelia pavojų darbo saugai ir jas reikia reguliariai valyti.
• Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.
• Rekomenduojame gaminj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite gaminj drėgna šluoste* su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpi-klių. Jie gali pažeisti plastikines gaminio dalis. Atkreipki-te dėmesį į tai, kad į gaminio vidų nepatektų vandens.

12.2 Techninė priežiūra

JSPĖJIMAS

Šioje naudojimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

Kyla nelaimingų atsitikimų pavojus! Techninės priežiūros ir valymo darbus visada atlikite išjunge variklj ir ištraukę tinklo kištuką. Kyla pavojus susižaloti! Prieš atlikdami bet kokius techninės priežiūros ir valymo darbus, leiskite gaminiui atvėsti. Variklio elementai yra įkaitę. Kyla pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Prieš atlikdami bet kokius valymo ir techninės priežiūros darbus, išjunkite gaminį.
– Palaukite, kol gaminys atvės.
– Ištraukite tinklo kištuką!

Reikalingi jrankiai:

• 5 mm raktas su vidiniu šešiabriauniu* (B)
• 6 mm raktas su vidiniu šešiabriauniu* (C)
• Atraminio žiedo replės*
• varžtu su kryžminėmis išdrožomis atsuktuvo*,

* = i komplektaciją privalomai nejeina!

12.2.1 Pjūklo juostos (6) keitimas (1, 3, 11, 13, 16 pav.)

1. Nustatykite pjūklo juostos apsauginį įtaisą (5) maž-daug i pusinį aukštį.
2. Atidarykite korpuso dureles (11), atlaisvindami varžtus su vidiniais šešiabriauniais (11b). Naudokite 5 mm raktą su vidiniu šešiabriauniu (D).
3. Ištraukite pjūklo stalą (8), kaip aprašyta 10.1, ir išmon-tuokite šešiabriaunj varžtą (K) bei sparnuotają veržlę (L).
4. Norėdami atpalaiduoti pjūklo juostą (6), pasukite įtempimo varžtą (2) prieš laikrodžio rodyklę.
5. Nuimkite pjūklo juostą (6) nuo abiejų juostos ratų (23, 25) ir išimkite pjūklo juostą (6) iš pjūklo stalo (8) tarpo.
6. Prakiškite naują pjūklo juostą (6) per pjūklo stalo (8) tarpą ir uždėkite ją viduryje ant abiejų juostos ratų (23, 25) darbinio paviršiaus (24). Pjūklo juostos (6) dantys turi būti nukreipti žemyn pjūklo stalo (8) kryptimi.
7. Ítempkite ir nustatykite pjūklo juostą (6) (žr. 9.3 ir 9.2).
8. Nustatę vėl uždarykite korpuso dureles (11) ir užfik-suokite varžtais su vidiniais šešiabriauniais (11b). Naudokite 5 mm raktą su vidiniu šešiabriauniu (D).

12.2.2 Stalo plokštės įdėklo (32) keitimas (23 pav.)

Nuorodos:

• Mūvėkite apsaugines pirštines.

• Atsiradus susidėvėjimui arba pažeidimui, reikia pa- keisti stalo plokštės įdėklą (32), kitaip kyla didesnis pavojus susižaloti.

• Nustatykite pjūklo stalą (8) i 0° padėtį, kaip aprašyta ties 8.2.

• Išsukite varžta su kryžmine išdroža (32a) ant susidė-vėjusio stalo plokštės jdėklo (32) ir išspauskite stalo plokštės jdėklą iš pjūklo stalo (8) iš apačios į viršų. Naudokite kryžminį atsuktuvą*.
• Naujas stalo plokštės jdėklas (32) montuojamas atvirkštine eilės tvarka.

* = i komplektaciją privalomai nejeina!

12.2.3 Papildomas diržo (29) įtempimas (11, 17, 18 pav.)

1. Atidarykite apatines korpuso dureles (11), atlaisvindami varžtus su vidiniais šešiabriauniais (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).
2. Atlaisvinkite variklio (16) diržo įtempimo varžtą (29a). Naudokite 6 mm raktą su vidiniu šešiabriauniu (E).

3. Paspauskite variklj (16) šiek tiek atgal ir vėl priveržkite variklio (16) diržo įtempimo varžtą (29a), kad įtemptumėte diržą (29). Naudokite 6 mm raktą su vidiniu šešiabriauniu (E). Įsitikinkite, kad įrantos sukimba, o diržas (29) yra pavaros diržo skriemulio (30) ir juostos rato diržo skriemulio (31) centre.

4. Vèl uždarykite apatines korpuso dureles (11) ir užfik-suokite varžtu su vidiniu šešiabriauniu (11b). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (D).

12.2.4 Diržo (29) keitimas (17, 24 pav.)

- Mūvėkite apsaugines pirštines.

1. Išmontuokite pjūklo juostą (6), kaip aprašyta 12.2.1.

2. Atlaisvinkite diržo įtempimo varžtą (29a) ir šiek tiek paspauskite variklj (16) į viršų, kad atpalaiduotumėte diržą (29), ir šiek tiek priveržkite diržo įtempimo varžtą (29a). Naudokite 6 mm raktą su vidiniu šešiabriauniu (E).

3. Išmontuokite juostos rato atraminį žiedą (33). Naudokite atraminio žiedo reples*.

4. Nuimkite apatinj juostos ratą (25) nuo juostos rato ve- leno (34), o susidėvėjusį diržą (29) – nuo juostos rato diržo skriemulio (31) ir pavaros skriemulio (30).

5. Uždėkite naują dirzą (29) ant pavaros diržo skriemulio (30).

6. Uždėkite apatinį juostos rata (25) ant juostos rato veleno (34), o diržą (29) – ant juostos rato diržo skriemulio (31).

7. Uždėkite diržą (29) ant norimo pavaros diržo skriemulio (30) ir lygiagrečiai einančio juostos rato diržo skriemulio (31) (S1 arba S2). Įsitikinkite, kad įrantos sukimba, o diržas (29) yra pavaros diržo skriemulio (30) ir juostos rato diržo skriemulio (31) centre.

8. Paspauskite variklj (16) šiek tiek atgal ir vėl priveržkite diržo įtempimo varžta (29a) ant variklio (16), kad įtemptumėte diržą (29). Naudokite 6 mm raktą su vidiniu šešiabriauniu (E).

9. Sumontuokite pjūklo juostą (6), kaip aprašyta 12.2.1.

* = i komplektaciją privalomai nejeina!

13 Transportavimas

- Gaminj leidžiama kelti bei transportuoti tik už rėmo ir atraminės kojos. Norėdami transportuoti, niekada ne-kelkite už apsauginių įtaisų, nustatymo rankenų arba pjūklo stalo.

- Jei gaminj norite transportuoti, atjunkite jj nuo elektros srovės tinklo ir pastatykite kitoje tam numatytoje srityje.

- Pjūklo juostos apsauginis įtaisas transportuojant juostinį pjūklą turi būti apatinėje padėtyje.

- Kad būtų išvengta pažeidimų ir sužalojimų, transportuojant gaminį transporto priemonėse reikia apsaugoti, kad jis neapvirstų ir neslidinėtų.

- Norėdami pakelti arba transportuoti, niekada nenaudokite apsaugų.

14 Laikymas

Laikykite gaminj ir jo priedus tamsioje, sausoje ir nuo šalčio apsaugotoje bei vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C. Laikykite gaminj originalioje pakuotėje.

Uždenkite gaminj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

15 Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

15.1 Svarbios nuorodos

Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jjungti vėl.

15.2 Pažeisti elektros prijungimo laidai

Dažnai pažeidžiama jungiamuju elektros laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai jungiamieji laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus jungiamaji laidą;
• ipjovimo vietos pervažiavus jungiamajj laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų jungiamųjų elektros laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dèmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, vienodai pažymėtus „H05VV-F“.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Pažeistų arba defektuotų prijungimo prie tinklo laidų keitimo saugos nurodymai

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavojaus saugai.

15.3 Kintamosios srovės variklis

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

• Tinklo jtampa turi būti 220–240 V\~.
- Ilginamuju laidu iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš variklio specifikacijų lentelės.

16 Remontas ir atsarginių dalių užsakymas

Atlikę remonto arba techninės priežiūros darbus, įsitikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

DÉMESIO

pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotajį specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Jungtys ir remontas

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

16.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
• Prekės kodas
• Specifikaciju lentelės duomenys

Atsarginės dalys / priedai

Pjūklo juosta – gaminio Nr.: 7901505702

Stalo plokštės įdėklas – gaminio Nr.: 5901514013

16.2 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: pjūklo juosta, stalo plokštės jdėklas, diržas

* = i komplektaciją privalomai nejeina!

17 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
  – elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
  – Iki triju vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

• Dél kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

18 Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Variklis neveikia Pažeistas variklis	kabelis ar-ba kištukas, perdegę tinklo saugikliai,blogai užfiksuoti abu saugos jungikliai.	Paveskite gaminj patikrinti specialistui. Niekada nere montuokite variklio patys. Pavojus! Patikrinkite tinklo saugiklius, prireikus juos pakeiskite, tinkamai užfiksuokite abu saugos jungiklius
Variklis lėtai pradeda veikti ir nepasiekia darbinio greičio.	Per žema įtampa, pažeistos apvijos, perdegęs kondensatorius.	Paveskite patikrinti įtampą kvalifikuotam elektrikui. Paveskite variklj patikrinti specialistui. Paveskite kondensatorių pakeisti specialistui.
Variklis skleidžia per daug triukšmo.	Pažeistos apvijos, sugedęs variklis.	Paveskite variklj patikrinti specialistui.
Variklis veikia ne visa galia.	Tinklo sistemoje perkrautos srovės grandinės (lemutės, kiti varikliai ir t. t.).	Toje pačioje srovės grandinėje nenaudokite kitų gaminių arba variklių.
Variklis šiek tiek perkaista.	Variklio perkrova, nepakanka-mai aušinamas variklis.	Apsisaugokite nuo variklio perkrovos pjaunant, nuvalykite nuo variklio dulkes, kad būtų užtikrinta optimali variklio galia.

Sutrikimas Galima priežastis Ką daryti?

Pjūvis yra šiurkštus arba ban-guotas.	Atšipusi pjūklo juosta, me-džiagos storiui netinkama dantų forma.	Pagaląskite pjūklo juostą arba naudokite tinkamą pjū-klo juostą.
Ruošinys pleišėja arba skilinėja.	Per didelis spaudimas pjau-nant arba netinkama naudoti pjūklo juosta.	Naudokite tinkamą pjūklo juostą.
Pasislenka pjūklo juosta. • Blogai	nustatyta pjūklo juostos kreipiamoji.• Netinkama pjūklo juosta.	• Nustatykite pjūklo juostos kreipiamają.• Naudokite tinkamą pjūklo juostą.
Gaisro žymės ant medienos dir-bant.	• Atšipusi pjūklo juosta.• Netinkama pjūklo juosta.	• Pakeiskite pjūklo juostą.• Naudokite tinkamą pjūklo juostą.
Dirbant pjūklo juosta stringa. • Atšipusi pjūklo juosta.• Pjūklo juosta pasidengusi sakais.• Blogai nustatyta pjūklo juostos kreipiamoji.		• Pakeiskite pjūklo juostą.• Išvalykite pjūklo juostą.• Nustatykite pjūklo juostos kreipiamają.
Variklis veikia, tačiau pjūklo juos-ta nejuda	Blogai įtemptas diržas	Diržo įtempimas

19 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas:

SCHEPPACH

Gaminio

Juostinis pjūklas - HBS261

pavadinimas:

Gam. Nr.

59015149969

ES direktyvos:

2014/30/ES, 2006/42/EB, 2011/65/ES*

2006/42/EB - IV priedas

Notifikuotoji jstaiga:

TÜV SÜD

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES del tam tikru pavojingu medžiagu naudojimo elektros ir elektroninėje jrangoje apribojimo reikalavimus.

Taikyti standartai:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

Už dokumentaciją atsakingas asmuo:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

27b. Bezgalvas skrūve

K. 1 x Sešstūrgalvas skrūve (M6x40 mm)

L. 1 x Spārnuzgrieznis (M6)

1 x Lentzāgis

1 x Lietošanas instrukcija

Apie akivaizdžius trūkumus reikia pranešti per 8 dienas nuo prekės gavimo, priešingu atveju pirkėjas praranda bet kokią teisę reikšti pretenzijas dėl tokių trūkumu. Mes garantuojame, kad mūsų įrenginiai, jei su jais tinkamai elgiamasi, bus eksploatuojami visą teisės aktuose numatytą garantinį laikotarpį nuo pristatymo dienos, ir nemokamai pakeisime bet kurią mašinos dalį, kuri, kaip galima įrodyti, per šį laikotarpį tapo netinkama naudoti dėl medžiagos ar gamybos defektų. Dalims, kurių patys negaminame, suteikiame garantiją tik tiek, kiek turime teisę reikšti garantinius reikalavimus pirminiams tiekėjams. Naujų dalių montavimo išlaidas apmoka pirkėjas. Reikalavimai dėl perskaičiavimo ir sumažinimo bei kiti reika-lavimai atlyginti žalą nejtraukiami.

Garantija LV
