Produkttype	Båndsag
Merke	Scheppach
Modell	HBS261
Nettspenning	230-240 V~ 50 Hz
Effektforbruk	370 W (S1) / 550 W (S2 20 min)
Tomgangshastighet	1480 min⁻¹
Båndlengde	1790 mm
Båndbredde	6 mm (maks. 13 mm)
Båndhastighet	720 / 1000 m/min
Maksimal skjærehøyde	130 mm
Overheng	245 mm
Bordstørrelse	307 × 315 mm (utvidelse: 315 × 520 mm)
Bordvinkel	0° – 45°
Maksimal emnestørrelse	580 × 400 × 130 mm
Vekt	ca. 22 kg
Kabellengde	1800 mm
Lydtrykknivå	73 dB (usikkerhet 3 dB)
Lydeffektnivå	86 dB (usikkerhet 3 dB)
Støvavsug	Støvavsugsmuffe med tre diametre
Sikkerhet	Sikkerhetsbrytere på dører, bladbeskyttelse
Anvendelse	Saging av tre og lignende materialer
Vedlikehold	Rengjøring etter bruk, skifte av blad og reim
Slitedeler	Båndsagblad, bordinnsats, reimer
Reservedeler	Bladref.: 7901505702, innsatsref.: 5901514013
Garanti	Lovbestemt garanti (avhengig av land)

Ofte stilte spørsmål - HBS261 SCHEPPACH

Hvordan stramme båndsagbladet?

Drei strammeskruen (2) med klokken for å stramme bladet. Strammingen er riktig hvis du kan skyve bladet sidelengs ca. 1-2 mm i midten mellom de to hjulene.

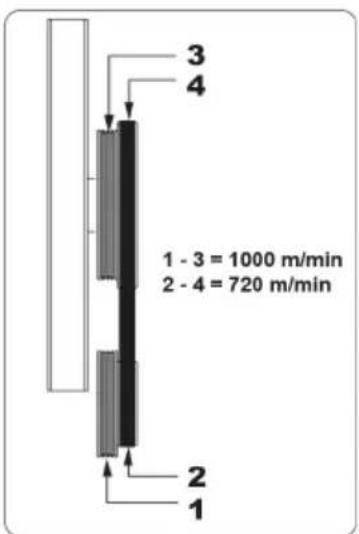

Hvordan justere båndhastigheten?

Åpne nedre dør, løsne reimstrammerskruen (29a), skyv motoren oppover, plasser reimen på ønsket trinse (S1 for 720 m/min, S2 for 1000 m/min), og stram deretter reimen.

Hvordan skifte båndsagbladet?

Slå av og trekk ut støpselet. Åpne dørene, løsne bladet ved å dreie strammeskruen (2) mot klokken, fjern det gamle bladet fra hjulene og bordslissen, monter det nye bladet med tennene nedover, og stram og juster bladet.

Hvordan justere bladføringen?

Støttelagrene (27) må justeres før første gangs bruk og etter hvert bladskifte. Løsne settskruene, drei eksenterlagrene slik at de er omtrent 0,5 mm fra bladet, og stram deretter.

Hvordan bruke parallellanslaget?

Plasser parallellanslaget (10) på bordet, løsne strammeklipsen (10a), juster til ønsket mål, og senk deretter klipsen for å låse. Forsikre deg om at den er parallell med bladet.

Hvordan utføre skråsaging?

Løsne låsehåndtaket (18), bruk vingemutteren (19) til å vippe bordet fra 0° til 45° i henhold til skalainndelingen, og stram deretter. Parallellanslaget skal plasseres på den lave siden av bordet.

Hvilken type blad skal brukes?

Bruk blad med bredde 6 mm til 13 mm. Smale blad gir skarpe kurver, brede blad er bedre til rette kutt. Fine tenner gir jevnere men langsommere kutt.

Hvordan rengjøre båndsagen?

Slå av og trekk ut støpselet, la maskinen kjøle seg ned. Bruk en fuktig klut med grønnsåpe. Ikke bruk løsemidler. Sørg for at vann ikke trenger inn. Rengjør etter hver bruk.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at begge sikkerhetsbryterne (11a) på dørene er ordentlig innkoplet. Sjekk sikringene. Hvis problemet vedvarer, få kabelen eller motoren kontrollert av en spesialist.

Hvordan transportere sagen?

Trekk ut støpselet. Løft den kun i understell eller stativ, aldri i beskyttelsesinnretninger eller bordet. Senk bladbeskyttelsen til laveste posisjon. Sikre den i kjøretøyet for å unngå at den velter.

BRUKSANVISNING HBS261 SCHEPPACH

15.1 Viktiga anvisningar

Personer, der benytter og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer.

8.3 Anvendelse som stationær maskine (fig. 1)

9.4 Indstilling af båndsavklingeføring (fig. 1, 11, 12, 13, 14, 15)

9.4.1 Bageste øvre støtteleje (27a) (fig. 12)

Sørg for, at den øverste optagelsesholder (28) er i vandret position, og at det øverste støtteleje (27) er centreret på båndsavklingen (6).

Sidestøttelejerne (27c, 27g) giver stabilitet og indjustering af båndsavklingen (6) under drift. De er med til at sikre, at båndsavklingen (6) forbliver i den korrekte position og spor under skæringsprocessen.

Sørg for, at de øverste sidestøttelejer (27g) er centreret på båndsavklingen (6) og er indbyrdes parallelle.

12 Rengøring og vedligeholdelse

ADVARSEL

12.2 Vedligeholdelse

ADVARSEL

• Motorens strømtype
• Dataene på motorens typeskilt

16 Reparation og bestilling af reservedele

Tilslutning og reparation

17 Bortskaffelse og genanvendelse

19 EU-overensstemmelseserklæring

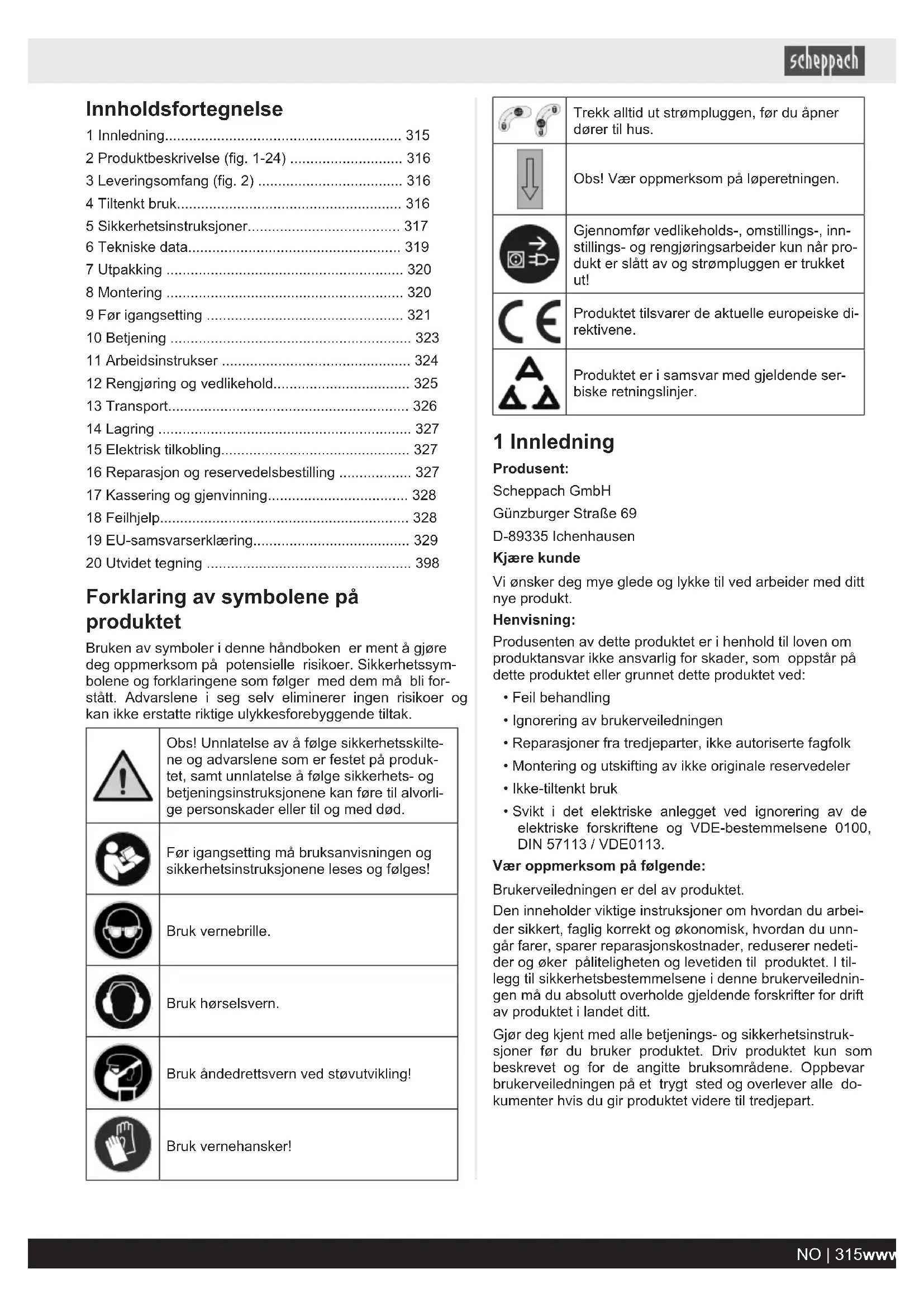

1 Innledning.... 315
2 Produktbeskrivelse (fig. 1-24) 316
3 Leveringsomfang (fig. 2) 316
4 Tiltenkt bruk.... 316
5 Sikkerhetsinstruksjoner.... 317
6 Tekniske data.... 319
7 Utpakking 320
8 Montering 320
9 Før igangsetting 321
10 Betjening 323
11 Arbeidsinstrukser 324
12 Rengjøring og vedlikehold.... 325
13 Transport.... 326
14 Lagring 327
15 Elektrisk tilkobling.... 327
16 Reparasjon og reservedelsbestilling 327
17 Kassering og gjenvinning.... 328
18 Feilhjelp.... 328
19 EU-samsvarserklæring.... 329
20 Utvidet tegning 398

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Obs! Unnlatelse av å følge sikkerhetsskilte- ne og advarslene som er festet på produk- tet, samt unnlatelse å følge sikkerhets- og betjeningsinstruksjonene kan føre til alvorli- ge personskader eller til og med død.
	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Bruk vernebrille.
	Bruk hørselsvern.
	Bruk åndedrettsvern ved støvutvikling!
	Bruk vernehansker!

	Trekk alltid ut strømpluggen, før du åpner dører til hus.
	Obs! Vær oppmerksom på løperetningen.
	Gjennomfør vedlikeholds-, omstillings-, innstillings- og rengjøringsarbeider kun når produkt er slått av og strømpluggen er trukket ut!
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende ser-biske retningslinjer.

1 Innledning

Produsent:

Scheppach GmbH

Produsenten av dette produktet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette produktet eller grunnet dette produktet ved:

• Feil behandling
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE0113.

Vær oppmerksom på følgende:

Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt.

Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredjepart.

2 Produktbeskrivelse (fig. 1-24)

1. Av/på-bryter

1a. STOPP-bryter

1. Strammeskrue

2. Magnetplate

3. Klemmutter

4. Sagbåndverneinnretning

5. Sagbånd

6. Tverrgående måler

1. Støttefot

2. Parallellanslag

10a. Spennbøyle

10b. Strammeskrue (parallellanslag)

1. Husdører

11a. Sikkerhetsbryter

11b. Unbrakoskrue (husdør)

1. Innstillingshåndtak (øvre bändhjul)

12a. Vingemutter (øvre bändhjul)

1. Skyvestokk

2. Gradskala (svingområde)

3. Skalaindikator (svingområde)

4. Motor

5. Avtrekksstuss

6. Låsehendel

7. Riflemutter

8. Fastspenningsplate

9. Stativ

10. Stoppskrue (sagbordjustering)

22a. Kontramutter (sagbordjustering)

1. ∅vre bändhjul

2. Løpeflate (sagbånd)

3. Nedre bändhjul

4. ∅vre sagbåndføring

5. Støttelager

27a. Bakre øvre støttelager

27b. Gjengetapp

27c. ∅vre støttelager på siden

27d. Gjengetapp

27e. Bakre nedre støttelager

27f. Gjengetapp

27 g. Nedre støttelager på siden

27h. Gjengetapp

1. ∅vre holder

28a. Skrue (øvre holder)

1. Reim

29a. Reimstrammeskrue

1. Drivreimskive

2. Båndhjulreimskive

3. Bordinnlegg

32a. Kryssporskrue (bordinnlegg)

1 x Brukerveiledning

4 Tiltenkt bruk

Båndsagen brukes til kutting på langs og på tvers av trevirke eller trelignende arbeidsemner. Runde materialer må kun kuttes med egnede holdeanordninger.

ADVARSEL

Produkt må ikke brukes til å skjære andre materialer enn de som er beskrevet i brukerveiledningen.

ADVARSEL

Det medfølgende sagbåndet er utelukkende ment til å sage treverk! Du skal ikke benytte det til å sage fyringsved!

Produktet skal bare benyttes iht. dets formål. Enhver bruk som går utover dette er ikke tiltenkt. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Det å følge sikkerhetsinstruksjonene, montasjeanvisningen og brukerveiledningen er også en del av forskriftsmessig bruk.

Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer.

Foretas det endringer på produktet, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som følge av dette.

Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom produktet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

Forklaring av signalordene i brukerveiledningen

FARE

Signalord for å indikere en overhengende farlig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade.

ADVARSEL

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade.

FORSIKTIG

Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderat personskade.

OBS

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/ eiendeler.

5 Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for elektroverktøy

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

ADVARSEL

Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet.

Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, när din kropp er jordet.
c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære elverktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.

e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.

f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øye-blikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.
b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, skli-sikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.
c) Unngå utilsiktet idriftsetting. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.
d) Fjern innstillingsverktøy eller skrunøkler, før du slår på el-verktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.
e) Unngå unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uven- tede situasjoner bedre kontrollere el-verktøyet.
f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.
g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redu- sere støvrelaterte farer.
h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.
a) Du skal ikke overbelaste el-verktøyet. Bruk et elverktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk el-verktøy, som har defekt bryter. Elverktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøyet.

4) Bruk og behandling av el-verktøyet

d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. Elektroverktøy er farlige, når de brukes av uerfarne personer.
e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.
f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjarekanter er mindre utsatt for fastsetting og lettere å føre.
g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situa-sjoner.
h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5) Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det at sikkerheten til el-verktøyet opprett-holdes.

5.1 Sikkerhetsinstruksjoner for bändsager

a) Ikke bruk skadde eller deformerte sagbånd. Skadde eller deformerte sagbånd kan revne og/eller knekke.
b) Ikke bruk kjølevæsker. Bruk av vann eller andre kjølevæsker kan føre til elektrisk støt.
c) Båndsagen må drives med riktig hastighet for de tillatte bruksområdene og materialene. Arbeid med en hastighet for materialet som sages som ikke passer kan føre til brudd av sagbåndet og personskader.
d) Ikke bruk el-verktøyet med tilgangsdekselet til båndsagbladet åpent. Kontakt med bevegelige deler kan føre til personskader.

5.2 Ytterligere sikkerhetsinstruksjoner

ADVARSEL

Bruksverktøy kan være skarpe og bli varme under bruk. Bruk alltid vernehansker når du håndterer bruksverktøy.

• Ved skjæring av rundt treverk eller treverk med ujevn form bør det brukes en anordning for å sikre arbeidsstykket mot vridning.
• Ved skjæring av planker på høykant må det brukes en innretning, som sikrer arbeidsstykket mot tilbakeslag.
• Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redu- sere støvrelaterte farer.

- Produktet skal kun betjenes av personer som er kjent med håndteringen.

ADVARSEL

Det medfølgende sagbåndet er utelukkende ment til å sage treverk! Du skal ikke benytte det til å sage fyringsved!

• Før igangsetting må du påse at nettspenningen stemmer overens med driftsspenningen på typeskiltet.
• Lange tilførselsledninger, samt forlengelser, kabeltromler osv. forårsaker spenningsfall og kan hindre motoren i å starte.
• Hold barn og andre personer unna når du bruker produktet. Hvis du blir distrahert, kan du miste kontrollen over produktet.
• Vær oppmerksom på dreieretningen til motor- og sagbåndet.
• Produktet må aldri drives med defekte verneinnretninger eller uten sikkerhetsinnretninger.
• Du må olle bearbeide arbeidsstykker som er for små til at man kan holde dem sikkert i hånden.

ADVARSEL

Fare for personskader!

• Bruk vernehansker.
  – Bruk egnet verktøy (f.eks. en trepinne).

• Still de justerbare verneinnretningene slik at de ligger nærmest mulig til arbeidsemnet.

• Beskyttelsesdeksler skal ikke brukes til transport eller ikke-forskriftsmessig driften av produktet.

ADVARSEL

Ikke bruk skadde eller deformerte bruksverktøy.

ADVARSEL

Forsikre deg om at materialet som skal bearbeides en egnet for turtallet til bruksverktøyet.

ADVARSEL

Ved et skadet bordinnlegg er det fare for at mindre gjenstander klemmer seg fast mellom bordinnlegget og sagbladet og blokkerer sagbladet.

Det er fare for ulykker! Rengjøringsarbeider skal generelt gjennomføres når produktet er slått av. Det er fare for personskader! La produktet avkjøle før alle rengjøringsarbeider. Elementer av motoren er varme. Det er fare for personskader og forbrenning!

Produktet kan starte uventet, noe som kan føre til personskader.

– Slå av produktet før alle rengjøringsarbeider.

– La motoren avkjøle.

OBS

Tennene til sagbåndet må peke nedover.

- Ved gjærkutt med vippet sagbord skal parallellanslaget plasseres på den nedre delen av sagbordet.

OBS

Sikre at lange arbeidsstykker ikke vipper av på slutten av skjæringen (f.eks. med et avrullingsstativ e.l.).

• Overhold en sikkerhetsavstand med hendene til sagbåndet. Bruk skyvestokken for smale snitt.
- Oppbevar skyvestokken i holderen som er tiltenkt den på produktet slik at du kan nå den fra din normale arbeidsposisjon og alltid har den innen rekkevidde.
- Slå av produktet när det ikke er i bruk.
- I den normale arbeidsposisjonen befinner operatøren seg foran produktet.

Resterende risikoer

Produktet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Restfarer kan minimeres dersom "Sikkerhetsinstruksjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.
• Bruk produktet slik det anbefales i denne brukerveiledningen. På denne måten oppnår du at produktet gir optimal ytelse.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.

- Hørselsskader, hvis det ikke brukes foreskrevet hørselvern.

- Skade av lungen, hvis det ikke brukes foreskrevet åndedrettsvern.

- Fare for personskader på grunn av verktøy som slenges vekk hvis det holdes eller føres feil.

- Helsefare som følge av strøm dersom det ikke benyttes forskriftsmessige ledninger til strømtilkobling.

• Unngå tilfeldig igangsetting av maskinen: när støpselet settes inn i stikkontakten må på av/på-bryteren ikke trykkes.
• Utløs av/på-bryteren og trekk ut strømpluggen før du foretar justerings- eller vedlikeholdsarbeider.

ADVARSEL

Under drift danner dette el-verktøyet et elektromagne tisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

ADVARSEL

Ved langvarig arbeid kan operatøren oppleve sirkulasjonsforstyrrelser (hånd-arm vibrasjonssyndrom) på grunn av vibrasjoner i operatørens hender.

Hånd-arm vibrasjonssyndromet er en vaskulær sykdom hvor de små blodkarene på fingrene og tærne får sporadiske kramper. De berørte områdene er ikke lenge tilstrekkelig forsynt med blod og ser således meget bleke ut. Hyppig bruk av vibrerende produkter kan forårsake nerveskader hos personer som har nedsatt blodsirkulasjon (f.eks. røykere, diabetikere).

Hvis du merker uvanlige svekkelser, må du stoppe arbeidet omgående og oppsøke en lege.

6 Tekniske data

Vekselstrømmotor 230 - 240 V~ 50Hz
Effektbehov 370 Watt (S1*)
	550 Watt (S2 20 min**)
Tomgangsturtall n0	1480 min-1
Sagbåndlengde 1790 mm
Sagbåndbredde 6 mm
Sagbåndbredde maks. 13 mm
Sagbåndhastighet 720/1000 m/min
Snitthøyde	130 mm
Framspring	245 mm
Sagbordstørrelse	307 x 315 mm
Sagbordstørrelse med forlen-gelse	315 x 520 mm
Sagbordet kan vippes	0° - 45°
Arbeidsemne størrelse maks.	580x400x130 mm
Kabellengde	1800 mm
Vekt	ca. 22 kg

Med forbehold om tekniske endringer!

*Driftsmodus S1(kontinuerlig drift)

Produktet kan drives kontinuerlig med den angitte ytelsen.

Arbeidsstykket må minst ha en høyde på 3 mm og en bredde på 10 mm.

Støyverdier

ADVARSEL

Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, bruk egnet hørselsvern for deg selv og alle i nærheten.

Støy- og vibrasjonsverdier ble beregnet tilsvarende EN 62841.

Støynivå L_pA	73 dB
Usikkerhet K_pA	3 dB
Lydeffektnivå L_wA	86 dB
Usikkerhet K_wA	3 dB

Den angitte støyemisjonsverdiene er blitt målt iht. en standardisert testmetode og kan brukes for sammenligning av et elektroverktøy med et annet.

De angitte støyemisjonsverdiene kan også benyttes til en foreløpig vurdering av belastningen.

ADVARSEL

Støyemisjonen kan ved den faktiske bruken av elektroverktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som elektroverktøyet brukes, spesielt, hvilken type arbeidsstykke som bearbeides.

Prøv å holde belastningen lavest mulig. Eksempler på tiltak: begrensning av arbeidstiden. Derved skal en ta hensyn til alle aspektene til driftssyklusen (for eksempel perioder, der el-verktøyet er slått av, og slike, der det er slått på, men drives uten belastning).

7 Utpakking

ADVARSEL

Produktet og emballasjematerialer er ikke et leketøy! Barn skal ikke leke med plastposer, folier og små- deler! Det er fare for svelging og kvelning!

• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Kontroller produktet og tilbehørsdeler for transportskader. Meld eventuelle skader straks til transportselskapet som leverte produktet. Senere reklamasjoner vil ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av brukerveiledningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for produktet.

8 Montering

OBS

Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

Nødvendig verktøy:

• 1 x gaffelnøkkel NB 8/10 mm* (A)
- 1 x unbrakonøkkel 3 mm* (B)
• 1 x unbrakonøkkel 4 mm* (C)
- 1 x unbrakonøkkel 5 mm* (D)
- 1 x unbrakonøkkel 6 mm* (E)

Du kan oppbevare det medfølgende verktøyet på magnetstripen på produkthodet.

8.1 Montere sagbordet (8)

(fig. 1, 3, 4, 5, 6, 8)

Merknad:

Sagbordet må justeres før det tas i bruk for første gang og etter hver demontering av sagbordet.

1. Trekk ut sagbordet (8) som beskrevet under 10.1.
2. Før sagbordet (8) over sagbåndet (6).
3. Skalaindiaktoren (15) må være løsnet og skal ikke peke oppover. Bruk en unbrakonøkkel 4 mm.
4. Plasser fordypningen til gradskalaen (14) i de to føringene på stativet (21). Pass på at tennene på sagbordet (8) går i inngrep med tennene til riflemutteren (19) på stativet (21).
5. Fest sagbordet (8) med klemplaten (20), de to unbrakonskruene (F), skivene (G) og låseringskivene (H) på de respektive monteringshullene på stativet (21). Bruk en unbrakonøkkel 5 mm.
6. Monter klemspaken (8a) i det midtre monteringshullet. Vent med å trekke fast klemspaken (8a).
7. Still inn skalaindikatoren (15) slik at den peker på gradskalaen. Bruk en unbrakonøkkel 4 mm.
8. Juster sagbordet (8) på 0° som beskrevet under 8.2.
9. Sett fast klemspaken (8a) for å fiksere sagbordet (8). Trekk til de to unbrakoskruene (F). Bruk en unbrakonøkkel 5 mm.
10. Juster om nødvendig skalaindikatoren (15) igjen og still den til 0°.
11. For å avstive sagbordet (8), monter sekskantskruen (K) med vingemutteren (L).

8.2 Justere sagbordet (8) på 90° (fig. 7)

1. Still inn sagbordet (8) vannrett på 0°.

2. Kontroller stoppskruen (22) og kontramutteren (22a) for godt feste og stram til om nødvendig. Bruk en gaffelnøkkel NB 8/10 (A).

3. Hvis sagbordet (8) ikke er innstilt i rett vinkel til sagbändet (6), må stoppskruen (22) justeres på nytt.

4. Løsne stoppskruen (22) og kontramutteren(22a). Bruk en gaffelnøkkel NB 8/10 (A).
5. Drei stoppskruen (22) med klokken, for å redusere stoppunktet eller mot klokken for å øke det.
6. Bruk en vinkel*, til å justere sagbordet (8) vinkelrett til sagbåndet (6), før stoppskruen (22) til ønsket posisjon og stram kontramutteren (22a) igjen. Bruk en gaffelnøkkel NB 8/10 (A).
   * = ikke absolutt inkludert i leveringsomfanget!

8.3 Bruk som stasjonær maskin (fig. 1)

For kontinuerlig bruk må produktet monteres på en arbeidsbenk.

• Produktet må stilles opp stabilt, dvs. den må skrus fast på en arbeidsbenk eller et fast understell.

• For dette formålet er det monteringshull i støttefoten (9).

• Merk borehullene.

• Plasser produktet slik som det senere skal være installert.

• Merk posisjonene til hullene som skal bores på arbeidsbenken.

Disse er spesifisert av hullene i støttefoten (9).

1. Bor hullene (minst 8 mm diameter) gjennom arbeidsbenken.
2. Plasser produktet over de borede hullene kongruent med hullene i støttefoten (9) og sett inn egnede skruer* gjennom hullene ovenfra og stram dem.

8.4 Avtrekksstuss (17) (fig. 1)

Avtrekksstussen (17) har tre forskjellige diametre.

Støvavtrekket må være egnet for materialet som ska bearbeides.

Du må bruke en spesiell avtrekksinnretning när du skal suge opp veldig helseskadelige eller kreftfremkallende støv.

1. Sett slangen til et egnet støvavtrekk* (f.eks. industri-støvsuger) direkte på ønsket avtrekksstuss (17).

1. Hekt skyvestokken (13) inn på skruen (I).

Merknad:

Hvis den ikke brukes må skyvestokken alltid oppbevares på skyvestokkholderen.

9 Før igangsetting

Nødvendig verktøy:

• 1 x gaffelnøkkel NB 8/10 mm* (A)
• 1 x unbrakonøkkel 3 mm* (B)
• 1 x unbrakonøkkel 4 mm* (C)
• 1 x unbrakonøkkel 5 mm* (D)
- 1 x unbrakonøkkel 6 mm* (E)

Kontroller at bruksverktøyet sitter fast.

Feil eller ikke sikkert festet bruksverktøy kan løsne under drift og skade deg.

Sagbåndet som er inkludert i leveringsomfanget er beregnet for universell bruk. Du må være oppmerksom på følgende kriterier ved valg av sagbånd:

• Med et smalt sagbånd er det mulig å skjære mindre radier enn med et bredt.
• Bruk brede sagbånd, til å gjennomføre rette snitt. Dette er spesielt viktig ved skjæring av tre. Sagbåndet har tendens, til å følge trestrukturen og kan dermed lettere avvike fra det ønskede stedet.
• Sagbånd med fine tenner skjærer glattere, men også langsommere, enn sagbånd med grove tenner.
• Bruk kun uskadde, feilfrie sagbånd. Bøyde, uskarpe eller på annen måte skadde sagbånd kan knekke.

9.2 Stramme sagbånd (6) (fig. 11)

OBS

1. For å stramme sagbåndet (6), skru strammeskruen (2) med klokken.

Merknader:

• Riktig stramming av sagbåndet kan kontrolleres ved å trykk med fingeren mot siden av sagbåndet, omtrent på midten mellom de to bändhjulene. Herved skal det kun være mulig å trykke sagbåndet minimalt (ca. 1-2 mm).
• Et sagbånd med tilstrekkelig som er tilstrekkelig spent har en metallisk lyd, när det trykkes.
• Sagbåndet skal avlastes, hvis det ikke er i bruk i en lengre periode, slik at det ikke tøyes for mye.

OBS

Ved for høy spenning kan sagbåndet brekke.

OBS

Fare for personskader!

Ved for lav spenning kan det drevne båndhjulet spinne, som fører til at sagbåndet blir stående.

1. For å avlaste sagbåndet (6), skru strammeskruen (2) mot klokken.

9.3 Stille inn sagbåndet (6) (fig. 11)

OBS

Før det er mulig å gjennomføre innstillingen av sagbåndet, må sagbåndet strammes korrekt.

1. Åpne døren til huset (11) ved å løsne unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).

2. Drei det øvre båndhjulet (23) langsomt med klokken. Derved må sagbåndet (6) gå på midten av løpeflaten (24) til det øvre båndhjulet (23). Hvis dette ikke er tilfellet må du korrigere hellingsvinkelen til det øvre båndhjulet (23).

3. Åpne hertil vingemutteren (12a).

- Hvis sagbåndet (6) går mer i retning av den bakre kanten til det øvre bändhjulet (23), må innstillings håndtaket (12) dreies mot klokken. - Hvis sagbåndet (6) går mot den fremre kanten til det øvre bändhjulet (23), må innstillings håndtaket (12) dreies med klokken.

1. Etter innstilling av det øvre båndhjulet (23) må du kontrollere posisjonen til sagbåndet (6) på det nedre båndhjulet (25).

2. Drei det nedre båndhjulet (25) langsomt med en hånd, for å kontrollere posisjonen til sagbåndet (6).

3. Sagbåndet (6) skal også være posisjonert på midten av løpeflaten (24) til det nedre bändhjulet (25). Hvis dette ikke tilfelle, må hellingen til det øvre bändhjulet (23) tilpasses igjen.

4. For å sikre at justeringen av det øvre båndhjulet (23) påvirker posisjonen til sagbåndet (6) på det nedre båndhjulet (25), drei det nedre båndhjulet (25) flere ganger.

5. Trekk fast vingemutteren (12a) igjen.

6. Etter at innstillingen er utført, lukk husdørene (11) igjen og fest dem med unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).

9.4 Stille inn sagbåndføring (fig. 1, 11, 12, 13, 14, 15)

- Støttelagrene (27) må innstilles på nytt før første idrift-setting og etter hvert sagbåndskifte.

- Innstillingen av den bakre sagbåndføringen og sagbåndføringen på siden gjøres ved hjelp av eksentriske støttelagre (27a, 27c, 27e, 27g). Disse eksentriske støttelagrene (27a, 27c, 27e, 27g) muliggjør nøyaktig finjustering av sagbåndets posisjon (6), for å sikre nøyaktigheten og forbedre produktytelsen.

1. Åpne døren til huset (11) ved å løsne unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).

9.4.1 Bakre øvre støttelager (27a) (fig. 12)

Det bakre øvre støttelageret (27a) absorberer frematings- trykket til arbeidsstykket.

1. Løsne stoppskruen (27b) til det øvre støttelageret (27a). Bruk unbrakonøkkelen 3 mm (B).

2. Vri det bakre øvre støttelageret (27a) helt til det så vidt ikke berører sagbåndet (6) (avstand maks. 0,5mm). Pass på at det bakre øvre støttelageret (27a) er innstilt på midten til sagbåndet (6).

3. Stram stoppskruen (27b) til det bakre øvre støttelageret (27a) igjen. Bruk unbrakonøkkelen 3 mm (B).

9.4.2 Bakre nedre støttelager (27e) (fig. 12)

Det bakre nedre støttelageret (27e) absorberer frematingstrykket til arbeidsstykket.

1. Løsne stoppskruen (27f) til det bakre nedre støttelageret (27e). Bruk unbrakonøkkelen 3 mm (B).
2. Vri det bakre nedre støttelageret (E) helt til det så vidt ikke berører sagbåndet (6) (avstand maks. 0,5mm). Pass på at det bakre nedre støttelageret (27e) er innstilt sentrert på sagbåndet (6).
3. Stram stoppskruen (27f) til det bakre nedre støttelageret (27e) igjen. Bruk unbrakonøkkelen 3 mm (B).

9.4.3 ∅vre holder (28) (fig. 13)

Pass på at den øvre holderen (28) er i horisontal posisjon og at det øvre støttelageret (27) er sentrert på sagbåndet (6).

1. Løsne skruen (28a) til den øvre holderen (28) og juster den øvre holderen (28) i retning av sagbåndet (6). Bruk en stjerneskrutrekker eller gaffelnøkkel NB 8/10 (A).

9.4.4 ∅vre støttelager på siden (27c) (fig. 14)

Støttelagrene på siden (27c, 27g) brukes kun til stabilitet og posisjonering av sagbåndet (6) under drift. De bidrar til å sikre at sagbåndet (6) forblir i riktig posisjon og spor under skjæringen.

1. Løsne stoppskruene (27d) til de øvre støttelagrene på siden (27c). Bruk unbrakonøkkelen 3 mm (B).

2. Vri de øvre støttelagrene på siden (27c) helt til det så vidt ikke berøre sagbåndet (6) (avstand maks. 0,5mm). Pass på at de øvre støttelagrene på siden (27c) er innstilt sentrert til sagbåndet (6) og parallelt til hverandre.

3. Stram stoppskruene (27d) til de øvre støttelagrene på siden (27c) igjen. Bruk unbrakonøkkelen 3 mm (B).

9.4.5 Nedre støttelager på siden (27g) (fig. 15)

For å stille inn de nedre støttelagrene på siden (27g) må du eventuelt vippe sagbordet (8) 45°. (se 10.4)

1. Løsne stoppskruene (27h) til de nedre støttelagrene på siden (27g). Bruk unbrakonøkkelen 3 mm (B).

2. Vri de nedre støttelagrene på siden (27g) helt til det så vidt ikke berøre sagbåndet (6) (avstand maks. 0,5mm). Pass på at de nedre støttelagrene på siden (27g) er innstilt sentrert til sagbåndet (6) og parallelt til hverandre.

3. Stram stoppskruene (27h) til de nedre støttelagrene på siden (27g) igjen. Bruk unbrakonøkkelen 3 mm (B).

9.5 Stille inn sagbåndverneinnretning (5) (fig. 16)

Merknad:

Innstillingen må før hver skjæreprosess kontrolleres eller innstilles på nytt.

1. Løsne klemmutteren (4).
2. Senk sagbåndverneinnretningen (5) for hånd så nært som mulig (avstand ca. 2-3 mm) til arbeidsstykket som skal bearbeides.
3. Trekk til klemmutteren (4) igjen.

9.6 Stille inn bändhastighet (fig. 11, 17, 18)

1. Åpne den nedre husdøren (11) ved å løsne unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).
2. Løsne reimstrammerskruen (29a) på motoren (16) og trykk motoren (16) litt oppover for å avlaste reimen (29).
   Bruk en unbrakonøkkel 6 mm (E).
3. Sett reimen (29) på ønsket drivreimskive (30) og på den parallelt gående bändreimskiven (31) (S1 eller S2).
   Pass på at hakkene griper i hverandre og at reimene (29) sitter på midten av drivreimskiven (30) og båndhjulreimskiven (31).
4. Trykk motoren (16) lett bakover og stram reimstrammeskruen (29a) på motoren (16) igjen for å stramme reimen (29).
   Bruk en unbrakonøkkel 6 mm (E).
5. Lukk den nedre husdøren (11) igjen og sikre den med unbrakoskruen (11b). Bruk en unbrakonøkkel 5 mm (D).

Hastighetsområder

2 – 4	720 min ^-1	Hard tre, harde tre-lignende materialer, fine kutt
1 – 3	1000 min ^-1	Mykt tre, myke materialer, middels og grove kutt

10 Betjening

Båndsagen er en stasjonær sag med et drevet båndsagblad lukket som en ring. Båndsagen muliggjør presise kutt i tre og lignende materialer.

Funksjonen til betjeningsdelene finner du i de påfølgende beskrivelsene.

OBS

Produktet er utstyrt med en sikkerhetsbryter. Dette betyr at produktet ikke kan slås på hvis dørene er åpne eller ikke er riktig lukket.

Pass på at begge sikkerhetsbryterne (11a) på husdørene (11) går riktig i lås.

ADVARSEL

Fare for personskader!

På/av-bryteren og sikkerhetsbryteren må ikke låses!

• Ikke bruk produktet hvis bryterne er skadet.
• Før hver bruk, forsikre deg om at produktet er i orden.

ADVARSEL

Sørg alltid for at bruksverktøyet er riktig installert!

ADVARSEL

Forsikre deg om at materialet som skal bearbeides er egnet for turtallet til bruksverktøyet.

Merknad:

For kontinuerlig bruk må produktet monteres på en arbeidsbenk.

• La bruksverktøyet få fullt turtall før du bearbeider arbeidsstykket.
• Velg bruksverktøy tilsvarende materialet som skal be-arbeides.
• Sagbordet må være riktig montert.
• Sett opp produktet stabilt.
• Før igangsetting må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert. Erstatt skadede eller uleselige klistremerker.
• Sjekk om de bevegelige delene fungerer slik de skal, at de ikke er fastklemt og om noen deler er skadet. Samtlige deler skal være riktig montert og oppfylle alle kravene, for å sikre feilfri drift av elektroverktøyet.
• På trevirke som allerede har blitt behandlet, må du være oppmerksom på fremmedlegemer, som f.eks. spiker eller skruer osv.
• Vær oppmerksom på løperetningen til bruksverktøyet.

10.1 Forlenge sagbordet (8) (fig. 3)

1. Åpne klemspaken (8a).
2. Trekk sagbordet (8) ut til ønsket lengde.
3. Lås klemspaken (8a) igjen. Klemspaken (8a) er lukket när den peker nedover.

10.2 Parallellanslag (10) (fig. 19)

Merknad:

Parallellanslaget (10) kan monteres til venstre eller høyre fra sagbåndet (6).

1. Løsne spennbøylen (10a) til parallellanslaget (10).
2. Plasser først parallellanslaget (10) bak på sagbordet (8) og trykk deretter parallellanslaget (10) ned.

3. Flytt parallellanslaget (10) for å stille inn på ønsket mål.

4. Trykk spennbøylen (10a) nedover for å fiksere parallellanslaget (10).

For å øke spennkraften til spennbøylen (10a), løsne spennbøylen (10a), skru strammeskruen (10b) med klokken og trykk spennbøylen (10a) ned igjen for å teste spennkraften.

Gjenta prosedyren til spennkraften til spennbøylen (10a) er tilstrekkelig.

1. Pass på at parallellanslaget (10) alltid går parallelt med sagbåndet (6).

10.3 Tverrgående måler (7) (fig. 20)

1. Skyv den tverrgående måleren (7) inn i sporet til sag-bordet (8).
2. Løsne riflemutteren (7a).
3. Drei den tverrgående måleren (7) til ønsket vinkelmål er innstilt.
   Skalaindikatoren (7b) på den tverrgående måleren (7) viser innstilt vinkel.
4. Trekk fast riflemutteren (7a) igjen.

10.4 Vinkelsnitt (fig. 21)

For å kunne utføre vinkelsnitt parallelt til sagbåndet (6), er det mulig å vippe sagbordet (8) fra 0° - 45°.

1. Juster sagbordet (8) som beskrevet under 8.2.
2. Løsne låsehendelen (18).
3. Via riflemutteren (19) kan du stille inn ønsket vinkelmål på gradskalaen (14).
4. Trekk fast läsehendelen (18).

OBS

Når sagbordet er vippet skal parallellanslaget monteres til høyre for sagbåndet. Slik hindres det at arbeidsstykket sklir bort.

Pass på at begge sikkerhetsbryterne (11a) på husdørene (11) går riktig i lås.

Innkobling

1. Stikk strømpluggen i en forskriftsmessig beskyttet stikkontakt.
2. Trykke på/-av-bryteren (1), som er merket med «I», for å slå på produktet.

Utkobling

1. Trykk på STOPP-bryteren (1a) eller løft dekselet og trykk på «0»-knappen på av/på-bryteren (1).
2. Når produktet ikke brukes må du trekke strømpluggen ut av stikkontakten.

11 Arbeidsinstrukser

Følgende sikre arbeidsmåter blir ansett som bidrag til sikkerheten, men kan ikke for hver innsats være hensiktsmessig, fullstendig eller omfattende. De kan ikke behandle alle mulige, farlig tilstander og må tolkes nøye.

• Helsefare på grunn av trestøv eller trespon. Bruk personlig verneutstyr som øyebeskyttelse. Bruk oppsugingsanlegg!
• Hvis produktet er tatt ut av drift, for eksempel etter arbeidsslutt, bør sagbåndet avlastes. Fest en tilsvaren-de merknad om stramming av sagbåndet for neste bruker på produktet.
• Sagbånd som ikke brukes skal legges sammen og oppbevares på et trygt og tørt sted. Før bruk må du kontrollere for feil som tenner eller sprekker. Ikke bruk defekte sagbånd!

ADVARSEL

Bruksverktøy kan være skarpe og bli varme under bruk. Bruk alltid vernehansker når du håndterer bruksverktøy.

• Sjekk at tildekkinger og beskyttelsesinnretninger ikke har skader og at de er festet korrekt. Bytt delene hvis det er nødvendig.
• Bruk alltid hørselsvern og vernebriller under drift.
• Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.

- Ved arbeider må sagbåndføringen alltid plasseres nærmest mulig arbeidsstykket.

- Arbeid kun ved dagslys eller bra kunstig belysning.

- For rette snitt må du alltid bruke parallellanslaget, for å hindre at arbeidsstykket vipper eller sklir bort.

- For å skjære tinder, tapper eller kiler som ligner på svalehaler, flytt sagbordet til den tilsvarende posisjonen på vinkelskalaen.

- Ved bøyde eller uregelmessige kutt av arbeidsstykket bør det føres med begge hender og lukkede fingre mens det skyves jevnt fram. Hold arbeidsstykket fast med hendene i det sikre området.

- For gjentatt utførelse av bøyde og uregelmessige kutt anbefales det å bruke en hjelpe-mal.

- Ved skjæring av rundt treverk eller treverk med ujevn form bør det brukes en anordning for å sikre arbeidsstykket mot vridning.

Merknad:

Før du arbeider for første gang og etter hvert skifte av bruksverktøy, utfør en prøvekjøring uten belastning. Slå av produktet umiddelbart hvis bruksverktøyet går ujevnt, det oppstår kraftige vibrasjoner eller du hører unormale lyder.

- Ved arbeider må sagbåndføringen alltid plasseres nærmest mulig arbeidsstykket.

• Arbeidsstykket må alltid føres med begge hendene og holdes flatt på sagbordet. Slik unngår du at sagbåndet kiler fast.
• Det anbefales å gjennomføre et kutt i en gjennomgang, enn i flere avsnitt, som eventuelt krever at arbeidsstykket må trekkes tilbake. Hvis tilbaketrekking er uunngåelig, bør båndsagen slås av på forhånd. Arbeidsstykket bør først trekkes tilbake etter at sagbåndet har stoppet fullstendig.
• Ved saging må arbeidsstykket alltid føres med den lengste siden.

11.1 Utførelse av langsgående snitt (fig. 1, 16)

Som langsgående snitt betegnes saging langs trefiberen. Du kan skjære på frihånd langs en markert linje eller langs parallellanslaget, noe som kan oppnå et bedre resultat.

For rettvinklede snitt (sagbordet står i rett vinkel i forhold til sagbåndet) plasseres parallellanslaget til venstre for sagbåndet slik at arbeidsstykket kan føres trygt langs anslaget med høyre hånd.

OBS

Sikre at lange arbeidsstykker ikke vipper av på slutten av skjæringen (f.eks. med et avrullingsstativ e.l.).

1. Still inn parallellanslaget (10) som beskrevet under 10.2.
2. Senk sagbåndverneinnretningen (5) ned på arbeidsstykket (se 9.5).
3. Slå på sagen som beskrevet under 10.5.
4. Legg hendene med lukkede fingre flatt på arbeidsstykket og skyv det langs parallellanslaget (10) inn i sagbåndet (6).
5. Skyv alltid arbeidsstykket med jevn fremføring langs parallellanslaget til enden med skyvestokken (13).

11.2 Utførelse av tverrsnitt (fig. 20)

Som tverrsnitt betegnes saging i rett vinkel til fiberen av treverket. Denne typen snitt kan også gjøres på frihånd, men det anbefales å bruke en tverrgående måler grunnet sikkerheten og nøyaktigheten. Den tverrgående måleren kan innstilles på opptil 45° for gjæringssnitt. I forbindelse med et skråstilt sagbord kan det også utføres doble gjæringssnitt.

1. Sett inn den tverrgående måleren (7) som beskrevet under 10.3.

2. Hold arbeidsstykket fast mot anslaget til den tverrgående måleren (7) og flatt på sagbordet (8).

ADVARSEL

Pass på fingrene, spesielt mot slutten av snittet, og hold avstand til bruksverktøyet.

11.3 Utførelse av vinkelsnitt (fig. 21)

Ved langsgående gjæringssnitt med et skråstilt sagbord må parallellanslaget monteres til høyre for sagbåndet på siden som peker nedover (såfremt bredden til arbeidsstykket tillater det), for å sikre arbeidsstykket mot å skli.

1. Still inn sagbordet (8) på ønsket vinkel (se 10.4).

2. Utfør snittet som beskrevet under 11.1.

11.4 Frihånd-snitt (fig. 1, 16)

Et av de viktigste egenskapene til en båndsag er problemfri skjæring av kurver og radier.

1. Senk sagbåndverneinnretningen (5) ned på arbeidsstykket (se 9.5).
2. Slå på sagen som beskrevet under 10.5.
3. Press arbeidsstykket fast på sagbordet (8) og skyv det sakte inn i sagbåndet (6).
   I mange tilfeller er det nyttig å grovt sage ut kurver og hjørner ca. 6 mm unna linjen.
4. Hvis du må sage kurver, som er for trange for sagbåndet, må en sage hjelpesnitt frem til forsiden av kurven. Deretter kan den endelige radiusen sages ut.

12 Rengjøring og vedlikehold

ADVARSEL

Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

12.1 Rengjøring

ADVARSEL

Det er fare for ulykker! Rengjøringsarbeider skal generelt gjennomføres når produktet er slått av. Det er fare for personskader! La produktet avkjøle før alle rengjøringsarbeider. Elementer av motoren er varme. Det er fare for personskader og forbrenning!

Produktet kan starte uventet, noe som kan føre til personskader.

- Slå av produktet før alle rengjøringsarbeider.

– La motoren avkjøle.

- Hold beskyttelsesinnretninger, luftspalter og motorhuset mest mulig fri for støv og smuss. Tørk av produktet med en ren klut* eller blås ut av det med trykkluft* med lavt trykk. Vi anbefaler at du rengjør produktet direkte etter hver bruk.

- Du må ikke rengjøre bruksverktøyet mens det enda er i drift.

- Rengjør aldri sagbåndet eller sagbåndføringen med en håndholdt børste eller skraper när sagbåndet er i gang. Sagbånd med harpiks er en fare for arbeidssikkerheten og må rengjøres regelmessig.

- Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

- Vi anbefaler at du rengjør produktet direkte etter hver bruk.

- Rengjør produktet regelmessig med en fuktig klut* og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til produktet. Pass på at det ikke kan komme vann inn i produktet.

12.2 Vedlikehold

ADVARSEL

La et fagverksted utføre reparasjons- og vedlikeholdsarbeider som ikke er beskrevet i denne brukerveiledningen. Bruk kun originale reservedeler.

Det er fare for ulykker! Vedlikeholds- og rengjøringsarbeider må prinsipielt utføres med avslått motor og trukket strømplugg. Det er fare for personskader! La produktet avkjøle før alle vedlikeholds- og rengjøringsarbeider.

Elementer av motoren er varme. Det er fare for personskader og forbrenning!

Produktet kan starte uventet, noe som kan føre til per- sonskader.

• Slå av produktet før alle rengjørings- og vedlike-holdsarbeider.
  – La produktet avkjøle.
  – Trekk ut strømpluggen!

Nødvendig verktøy:

• Unbrakonøkkel 5 mm* (B)
  • Unbrakonøkkel 6 mm* (C)
  • Läseringtang*
  • Stjerneskrutrekker*

1. Still inn sagbåndverneinnretningen (5) på omtrent halv høyde.
2. Åpne husdørene (11) ved å løsne unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).
3. Trekk ut sagbordet (8) som beskrevet under 10.1 og demonter sekskantskruen (K) og vingemutteren (L).
4. For å avlaste sagbåndet (6), skru strammeskruen (2) mot klokken.
5. Fjern sagbåndet (6) fra de to bändhjulene (23, 25) og fjern sagbåndet (6) fra sporet i sagbordet (8).
6. Tre det nye sagbåndet (6) gjennom sporet i sagbordet (8) og plasser det sentrert på løpeflaten (24) til de to bändhjulene (23, 25). Tennene til sagbåndet (6) må peke nedover i retning av sagbordet (8).
7. Stram og still inn sagbåndet (6) (se 9.3 og 9.2).
8. Etter at innstillingen er utført, lukk husdørene (11) igjen og sikre unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).

12.2.2 Skifte ut bordinnlegg (32) (fig. 23)

Merknader:

• Bruk vernehansker.
• Ved slitasje eller skade må bordinnlegget (32) skiftes ut, hvis ikke er det økt fare for personskader.

• Sett sagbordet (8) i 0° stilling som beskrevet under 8.2.

• Demonter stjerneskruen (32a) på det slitte bordinnlegget (32) og trykk bordinnlegget ut av sagbordet (8) fra bunnen til toppen. Bruk en stjerneskrutrekker*.

• Monteringen av det nye bordinnlegget (32) skjer i omvendt rekkefølge.

1. Åpne den nedre husdøren (11) ved å løsne unbrakoskruene (11b). Bruk en unbrakonøkkel 5 mm (D).
2. Løsne reimstrammeskruen (29a) på motoren (16). Bruk en unbrakonøkkel 6 mm (E).
3. Trykk motoren (16) lett bakover og stram reimstrammeskruen (29a) på motoren (16) igjen for å stramme reimen (29). Bruk en unbrakonøkkel 6 mm (E). Pass på at hakkene griper i hverandre og at reimene (29) sitter på midten av drivreimskiven (30) og bändhjulreimskiven (31).
4. Lukk den nedre husdøren (11) igjen og sikre den med unbrakoskruen (11b). Bruk en unbrakonøkkel 5 mm (D).

12.2.4 Skifte ut reimen (29) (fig.17, 24)

- Bruk vernehansker.

1. Demonter sagbåndet (6) som beskrevet under 12.2.1.
2. Løsne reimstrammerskruen (29a) og trykk motoren (16) litt oppover for å avlaste reimen (29) og stram reimstrammeskruen (29a) litt. Bruk en unbrakonøkkel 6 mm (E).
3. Demonter bändhjullåseringen (33). Bruk en låseringtang*.
4. Fjern det nedre bändhjulet (25) fra bändjulakselen (34) og fjern den slitte reimen (29) fra bändhjulreimskiven (31) og drivreimskiven (30).
5. Legg den nye reimen (29) over drivreimskiven (30).
6. Fest det nedre bändhjulet (25) til bändhjulakselen (34) og legg reimen (29) over bändhjulreimskiven (31).
7. Sett reimen (29) på ønsket drivreimskive (30) og på den parallelt gående bändreimskiven (31) (S1 eller S2). Pass på at hakkene griper i hverandre og at reimene (29) sitter på midten av drivreimskiven (30) og bändhjulreimskiven (31).
8. Trykk motoren (16) lett bakover og stram reimstrammeskruen (29a) på motoren (16) igjen for å stramme reimen (29). Bruk en unbrakonøkkel 6 mm (E).
9. Monter sagbåndet (6) som beskrevet under 12.2.1.

• Produktet skal kun løftes eller transporteres på rammen eller støttefoten. Løft aldri på verneinnretningene, innstillingshåndtakene eller på sagbordet for transport.
• For å transportere produktet, koble det fra strømnettet og plasser det på et annet angitt område.

• Under transport av båndsagen må sagbåndverneinnretningen være i den nedre posisjonen.

• For å hindre skader og personskader, må produktet ved transport i kjøretøy sikres mot å velte og skli.

• Skillende verneinnretninger skal aldri brukes til løfting eller transport.

14 Lagring

Lagre produktet og dets tilbehør på et mørkt, tørt, frostfritt sted og utilgjengelig for barn.

Den optimale lagringstemperaturen er mellom 5°C og 30°C.

Oppbevar produktet i originalemballasjen.

Dekk til produktet for å beskytte det mot støv eller fuktighet. Oppbevar brukerveiledningen sammen med produktet.

15 Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DINbestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene.

15.1 Viktig informasjon

Ved overbelastning av motoren slår den seg av automatisk. Etter en avkjølingsperiode (som vil variere i lengde) kan motoren slås på igjen.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker,
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen,
• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt,
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen,
• Riss som følge av aldring hos isoleringen.

Slike defekte elektriske tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

Hvis utskifting av nettilkoblingsledningen er nødvendig, må dette gjøres av produsenten eller dens representant for å unngå sikkerhetsfarer.

15.3 Vekselstrømmotor

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun gjøres av en elektriker.

• Nettspenningen skal være 220 V – 240 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Ved tilbakemeldinger må du angi følgende informasjon:

• strømtype til motoren
  • informasjon til motor-typeskiltet

16 Reparasjon og reservedelsbestilling

Etter reparasjoner eller vedlikehold, sørg for at alle sikkerhetsrelaterte deler er festet og i perfekt stand. Oppbevar deler som utgjør en fare for skade utenfor rekkevidde for andre personer og barn.

OBS

I henhold til produktansvarsloven påtar vi oss ikke ansvar for skader som skyldes feilaktige reparasjoner eller manglende bruk av originale reservedeler.

Be kundeservicen eller en autorisert fagperson til å utføre reparasjoner. Det samme gjelder for tilbehørsdeler.

Tilkoblinger og reparasjoner

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun gjøres av en elektriker.

16.1 Reservedelsbestilling

Ved bestilling av reservedeler må du angi følgende opplysninger:

Reservedeler / tilbehør

Sagbånd - artikkelnr.: 7901505702

Bordinnlegg - artikkelnr.: 5901514013

16.2 Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Sagbänd, bordinnlegg, reim

17 Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
- Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
- Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
- Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.
- Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

- Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)

- Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.

- Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

- Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.
• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

18 Feilhjelp

Feil Mulig årsak Tiltak
Motor fungerer ikke	Motor, kabel eller plugg de-fekt, nettsikringer utløst,begge sikkerhetsbryterne erikke koblet inn riktig.	La en fagperson kontrollere produktet. Du må aldri selv reparere motoren. Fare! Kontroller nettsikringer, ev.skifte ut, sett begge sikkerhetsbryterne riktig inn
Motoren starter sakte og når ikke driftshastigheten.	Spenning for lav, viklinger skadet, kondensator brent ut.	La en elektriker kontrollere spenningen. La en fagper-son kontrollere motoren. La en fagperson skifte ut kon-densatoren.
Motor lager for mye støy.	Viklinger skadet, motor de-fekt.	La en fagperson kontrollere motoren.
Motoren oppnår ikke full effekt. Strømkretser i strømanlegget overbelastet (lamper, andre motorer, osv.).		Ikke bruk andre produkter eller motorer på samme strømkrets.
Motoren overopphetes lett.	Overbelastning av motoren,utilstrekkelig kjøling av moto-ren.	Forhindre overbelastning av motoren ved skjæring,fjern støv fra motoren for å sikre optimal kjøling av mo-to-ren.
Sagesnittet er grovt eller bølget.	Sløvt sagbånd, tannform ikke egnet for materialtykkelsen.	Slip sagbåndet eller bruk et egnet sagbånd.
Arbeidsstykket rives ut eller splintrer.	For høyt skjæretrykk eller sagbåndet er ikke egnet for bruken.	Bruk et egnet sagbånd.
Sagbåndet går skrätt.	• Sagbåndføring dårlig inn-stilt.• Feil sagbånd.	• Still inn sagbåndføringen.• Bruk et egnet sagbånd.
Brannflekker på treverket ved ar-beidet.	• Sagbåndet er sløvt.• Feil sagbånd.	• Skift ut sagbåndet.• Bruk et egnet sagbånd.
Sagbåndet klemmer fast ved ar-beidet.	• Sagbåndet er sløvt.• Sagbåndet er klebrig.• Sagbåndføring dårlig inn-stilt.	• Skift ut sagbåndet.• Rengjør sagbåndet.• Still inn sagbåndføringen.
Motoren går, men sagbåndet be-veger seg ikke	Reimen er ikke riktig strammet	Etterstram reimen

19 EU-samsvarserklæring

Oversettelse av den opprinnelige samsvarserklæringen

Produsent:

Scheppach GmbH

Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar med gjeldende direktiver og standarder.

Merke: SCHEPPACH

Artikkelnavn: Båndsag - HBS261

Art.-nr. 59015149969

EU-direktiver:

2014/30/EU, 2006/42/EF, 2011/65/EU*

2006/42/EF - Vedlegg IV

Oppnevnt instans: TÜV SÜD

* Gjenstand for erklæringen beskrevet ovenfor oppfyller forskriftene til direktiv 2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av bruken av bestemte farlige stoffer i elektronikk og elektronisk utstyr.

Dokumentasjonsansvarlig:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

Åpenbare mangler skal meldes innen 8 dager etter mottak av varen, ellers taper kjøper alle krav på grunn av slike mangler. Vi gir garanti for våre maskiner, forutsatt at de behandles riktig, i løpet av den lovbestemte garantiperioden fra levering på en slik måte at vi kostnadsfritt erstatter maskindeler som kan bevises å bli ubrukelige som følge av material- eller produksjonsfeil i løpet av denne perioden. For deler som vi ikke produserer selv, gir vi kun garanti i den grad vi har rett til garantikrav mot leverandørene. Kjøper bærer kostnadene for å sette inn de nye delene. Krav om ombygging og reduksjon og andre erstatningskrav er utelukket.

Гаранция BG
