HBS261 - Pila SCHEPPACH - Bezplatný návod k obsluze

Typ výrobku	Pásová pila
Značka	Scheppach
Model	HBS261
Napájecí napětí	230-240 V~ 50 Hz
Příkon	370 W (S1) / 550 W (S2 20 min)
Otáčky naprázdno	1480 min⁻¹
Délka pásu	1790 mm
Šířka pásu	6 mm (max. 13 mm)
Rychlost pásu	720 / 1000 m/min
Max. výška řezu	130 mm
Vyložení (odklon)	245 mm
Rozměry stolu	307 × 315 mm (rozšíření: 315 × 520 mm)
Naklonění stolu	0° – 45°
Max. rozměry obrobku	580 × 400 × 130 mm
Hmotnost	cca 22 kg
Délka kabelu	1800 mm
Hladina akustického tlaku	73 dB (nejistota 3 dB)
Hladina akustického výkonu	86 dB (nejistota 3 dB)
Odsávání prachu	Odsávací nátrubek se třemi průměry
Bezpečnost	Bezpečnostní spínač na dveřích, ochrana pásu
Určené použití	Řezání dřeva a podobných materiálů
Údržba	Čištění po použití, výměna pásu a řemenu
Opotřebitelné díly	Pás pásové pily, vložka stolu, řemeny
Náhradní díly	Odkaz na pás: 7901505702, odkaz na vložku: 5901514013
Záruka	Zákonná záruka (podle země)

Často kladené otázky - HBS261 SCHEPPACH

Jak napnout pás pásové pily?

Otočte napínací šroub (2) ve směru hodinových ručiček pro napnutí pásu. Napnutí je správné, pokud můžete pás posunout do strany přibližně o 1 až 2 mm uprostřed mezi dvěma koly.

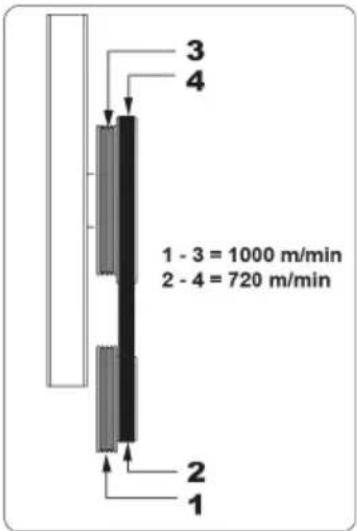

Jak nastavit rychlost pásu?

Otevřete spodní dveře, povolte napínací šroub řemenu (29a), posuňte motor nahoru, umístěte řemen na požadovanou řemenici (S1 pro 720 m/min, S2 pro 1000 m/min), poté řemen znovu napněte.

Jak vyměnit pás pásové pily?

Vypněte a odpojte zařízení. Otevřete dveře, uvolněte pás otáčením napínacího šroubu (2) proti směru hodinových ručiček, vyjměte starý pás z kol a z drážky stolu, nainstalujte nový pás zuby dolů, poté pás napněte a seřiďte.

Jak nastavit vedení pásu?

Podpěrná ložiska (27) je třeba seřídit před prvním použitím a po každé výměně pásu. Povolte stavěcí šrouby, otočte excentrická ložiska tak, aby byla od pásu vzdálena přibližně 0,5 mm, a poté je utáhněte.

Jak používat rovnoběžné vedení?

Umístěte rovnoběžné vedení (10) na stůl, povolte napínací třmen (10a), nastavte na požadovaný rozměr, poté třmen stlačte pro zablokování. Ujistěte se, že je rovnoběžné s pásem.

Jak provést šikmý řez?

Povolte blokovací rukojeť (18), pomocí rýhované matice (19) nakloňte stůl od 0° do 45° podle stupnice, poté utáhněte. Rovnoběžné vedení musí být umístěno na spodní straně stolu.

Jaký typ pásu použít?

Používejte pásy o šířce 6 mm až 13 mm. Úzké pásy umožňují ostré oblouky, široké pásy jsou lepší pro rovné řezy. Jemné zuby poskytují hladší, ale pomalejší řez.

Jak čistit pásovou pilu?

Vypněte a odpojte zařízení, nechte vychladnout. Použijte vlhký hadřík s černým mýdlem. Nepoužívejte rozpouštědla. Dbejte na to, aby se voda nedostala dovnitř. Čistěte po každém použití.

Co dělat, když motor nestartuje?

Zkontrolujte, zda jsou oba bezpečnostní spínače (11a) na dveřích řádně zapnuté. Zkontrolujte pojistky. Pokud problém přetrvává, nechte zkontrolovat kabel nebo motor odborníkem.

Jak přepravovat pilu?

Odpojte zařízení. Zvedejte jej pouze za rám nebo stojan, nikdy za ochranná zařízení nebo stůl. Spusťte ochranné zařízení pásu do spodní polohy. Zajistěte jej ve vozidle, aby nedošlo k převrácení.

NÁVOD K OBSLUZE HBS261 SCHEPPACH

1 Úvod.... 128
2 Popis výrobku (obr. 1-24).... 128
3 Rozsah dodávky (obr. 2)....129
4 Použití v souladu s určením.... 129
5 Bezpečnostní pokyny.... 130
6 Technické údaje.... 132
7 Rozbalení.... 133
8 Montáž 133
9 Před uvedením do provozu.... 134
10 Obsluha.... 136
11 Pracovní pokyny.... 137
12 Čištění a údržba.... 138
13 Přeprava.... 140
14 Skladování 140
15 Elektrické připojení.... 140
16 Oprava & objednávka náhradních dílů...... 140
17 Likvidace a recyklace.... 141
18 Odstraňování poruch.... 141
19 EU prohlášení o shodě.... 142
20 Rozpadový výkres.... 398

Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Pozor! Nedodržování bezpečnostních značek a výstražných upozornění umístěných na výrobku, a také nedodržování bezpečnostních a provozních pokynů může vést k vážným zraněním a dokonce k úmrtí.
	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní po-kyny!
	Používejte ochranné brýle.
	Používejte ochranu sluchu.
	Bude-li se při práci prášit, noste ochranu dý-chacích cest!
	Noste ochranné rukavice!
	Před otevřením dveří skříně vždy odpojte sí-t'ovou zástrčku.

	Pozor! Pamatujte na směr chodu.
	Práce na údržbě, přestavbě, nastavování a čištění vždy provádějte s vypnutým výrob-kem a vytaženou síťovou zástrčkou!
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrni-cím.

1 Úvod

Výrobce:

Scheppach GmbH

Přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace
  • Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• Použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Návod k obsluze je součástí tohoto výrobku.

Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz výrobku.

Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám předejte všechny podklady.

1. spínač pro zapnutí/vypnutí
   1a. Spínač STOP
2. Upínací šroub
3. Magnetická destička
4. Upínací matice
5. Ochranné zařízení pilového pásu

6. Pilový pás

7. Šablona příčného řezu

7a. Rýhovaná matice (šablona příčného řezu)

7b. Ukazatel stupnice (šablona příčného řezu)

1. Stül pily

8a. Upínací páčka

1. Podpěrná noha

2. Paralelní doraz

10a. Upínací třmen

10b. Upínací šroub (paralelní doraz)

1. Dveře skříně

11a. Bezpečnostní spínač

11b. Šroub s vnitřním šestihranem (dveře skříně)

1. Nastavovací rukojeť (horní kolo pásu)

12a. Křídlová matice (horní kolo pásu)

1. Posuvná tyč

2. Stupnice (rozsah naklánění)

3. Ukazatel stupnice (rozsah naklánění)

4. Motor

5. odsávací hrdlo

6. Aretační rukojeť

7. Rýhovaná matice

8. Upínací destička

9. Podstavec

10. Koncový dorazový šroub (seřízení stolu pily)

22a. Pojistná matice (seřízení stolu pily)

1. Horní kolo pásu

2. Dosedací plocha (pilový pás)

3. Spodní kolo pásu

4. Horní vedení pilového pásu

5. Opěrné ložisko

27a. Zadní horní opěrné ložisko

27b. Fixační šroub

27c. Boční horní opěrné ložisko

27d. Fixační šroub

27e. Zadní spodní opěrné ložisko

27f. Fixační šroub

27g. Boční spodní opěrné ložisko

27h. Fixační šroub

1. Horní upínací držák

28a. Šroub (horní upínací držák)

1. Remen

29a. Napínací šroub řemene

1. Hnací řemenice

2. Řemenice kola pásu

3. Stolní vložka

32a. Křížový šroub (stolní vložka)

1. Segerova pojistka kola pásu

2. Hřídel kola pásu

3 Rozsah dodávky (obr. 2)

Pol. Počet Označení

1. 1 x Stül pily

2. 1 x Pilový pás (předmontovaný)

3. 1 x Paralelní doraz

4. 1 x Posuvná tyč

5. 1 x Aretační rukojet'

6. 1 x Upínací destička

A. 1 x Vidlicový klíč vel. 8/10

B. 1 x Inbusový klíč 3 mm

C. 1 x Inbusový klíč 4 mm

D. 1 x Inbusový klíč 5 mm

E. 1 x Inbusový klíč 6 mm

F. 2 x Šrouby s vnitřním šestihranem (M6x12 mm)

G. 2 x Příložka (M6)

H. 2 x Rozpěrný kroužek (M6)

I. 1 x Šroub s vnitřním šestihranem

(M6x 25 mm)

J. 1 x Matice (M6)

K. 1 x Šroub s šestihrannou hlavou

(M6x 40 mm)

L. 1 x Křídlová matice (M6)

1 x Pásová pila

1 x Návod k obsluze

4 Použití v souladu s určením

Pásová pila slouží k podélnému a příčnému řezání dřevěných nebo dřevu podobných obrobků. Kulaté materiály smějí být řezány pouze za pomoci vhodných přidržovacích přípravků.

VAROVÁNÍ

Přístroj nepoužívejte k řezání jiných materiálů, než je popsáno v návodu k obsluze.

VAROVÁNÍ

Dodávaný pilový pás je určen výlučně k řezání dřeva! Nepoužívejte jej k řezání palivového dřiví!

Výrobek se smí používat pouze v souladu s určením. Jakékoliv další použití kromě tohoto je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/ obsluhující osoba a ne výrobce.

Smějí se používat pouze pilové pásy vhodné pro výrobek.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Vysvětlení signálních slov v návodu k obsluze

NEBEZPEČI

Signální slovo označující bezprostředně na- stávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.

VAROVÁNÍ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabráni.

! OPATRNĚ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.

POZOR

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.

5 Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj”, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

! VAROVÁNÍ

Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

1) Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2) Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.

d) Připojovací vedení nepoužívejte k prěnášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3) Bezpečnost osob

a) Při práci s elektrickým nástrojem bud’te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozumem. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.
d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4) Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložite, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpríčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými brity se méně příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5) Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

5.1 Bezpečnostní pokyny pro pásové pily

a) Nepoužívejte poškozené nebo zdeformované kotouče pásové pily. Poškozené nebo zdeformované kotouče pásové pily mohou prasknout a/nebo se mohou zkroutit.
b) Nepoužívejte chladicí kapaliny. Při použití vody nebo jiných chladicích kapalin může dojít k zasažení elektrickým proudem.
c) Provozujte pásovou pilu při vhodné rychlosti pro připustná použiti a materiály. Práce při používání nesprávné rychlosti pro řezaný materiál může vést ke zlomení pilového pásu a zranění.
d) Neprovozujte elektrický nástroj s otevřeným přístupovým krytem ke kotouči pásové pily. Kontakt s pohybujícími se díly může vést ke zranění.

5.2 Doplňující bezpečnostní pokyny

VAROVÁNÍ

Nástavce mohou být ostré a během používání se zahřívat. Vždy noste ochranné rukavice, když manipulujete s nástavci.

• Při řezání oblých nebo nepravidelných dřevěných materiálů by se mělo používat zařízení, které obrobek jistí proti otáčení.
• Při řezání prken na výšku je nutné používat zařízení, které obrobek jistí proti zpětnému rázu.
• Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
• Výrobek smí provozovat pouze osoby, které jsou seznámeny s manipulací s ním.

VAROVÁNÍ

Dodávaný pilový pás je určen výlučně křezání dřeva! Nepoužívejte jej křezání palivového dřiví!

• Před uvedením do provozu dbejte na to, aby siťové napětí souhlasilo s provozním napětím na typovém štítku.
• Dlouhá přivodní vedení a také prodlužovačky, kabelové bubny atd., způsobují pokles napětí a mohou bránit rozběhu motoru.
• Během používání výrobku udržujte děti a jiné osoby v patřičné vzdálenosti. Při rozptylení můžete ztratit kontrolu nad výrobkem.
• Dodržujte směr otáčení motoru a pilového pásu.
• Nikdy nepoužívejte výrobek s vadnými Ochranná zařízení nebo bez bezpečnostních zařízení.
• Nezpracovávejte obrobky, které jsou přiliš malé, než aby mohly být bezpečně drženy v ruce.

VAROVÁNÍ

Nebezpečí zranění!

Pokud budete odstraňovat zablokování holýma rukama, můžete se zranit.

– Používejte ochranné rukavice.
– Použijte vhodné nástroje (např. dřevěnou tyč).

• Seřiditelné ochranné přípravky nastavte tak, aby se nacházely co nejblíže obrobku.
• Ochranné kryty se nesmějí používat k přepravě nebo neodbornému provozu výrobku.

VAROVÁNÍ

Nepoužívejte poškozené nebo deformované nástavce.

VAROVÁNÍ

Ujistěte se, že zpracovávaný materiál je vhodný na otáčky nástavce.

VAROVÁNÍ

V případě poškozené stolní vložky hrozí nebezpečí, že se mezi stolní vložkou a pilovým kotoučem vzpříčí malé předměty a pilový kotouč zablokují.

Poškozenou stolní vložku okamžitě vyměňte!

VAROVÁNÍ

Hrozí nebezpečí nehody! Čisticí práce provádějte zásadně u vypnutého výrobku. Hrozí nebezpečí zranění! Před veškerým čištěním nechte výrobek vychladnout. Prvky motoru jsou horké. Hrozí nebezpečí poranění a popálení!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

– Před veškerým čištěním výrobek vypněte.

- Nechte motor vychladnout.

POZOR

Zuby pilového pásu musí směřovat dolů.

• Výrobek nepoužívejte, pokud je poškozený. Nikdy neodstraňujte ochranná zařízení výrobku. To může vést k vážným zraněním.
• Při řezání na pokos s nakloněným stole m pily je třeba paralelní doraz umístit na spodní díl stolu pily.

POZOR

Dlouhé obrobky zajistěte před odpadnutím na konci řezání (např. pojízdným stojanem apod.).

• Ruce držte v bezpečné vzdálenosti od pilového pásu. Na drobné řezy používejte posuvnou tyč.
• Posuvnou tyč uchovávejte na držáku k tomu určeném na výrobku, abyste na ni dosáhli ze své normální pracovní pozice a měli ji vždy po ruce.
  • Výrobek vypněte, když se nepoužívá.
  • V běžné pracovní pozici se obsluha nachází před výrobkem.

Zbytková rizika

Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní návod k obsluze.
• Používejte výrobek tak, jak je doporučeno v tomto návodu k obsluze. Tím zajistíte, že výrobek bude pracovat s optimálním výkonem.
• Kromě toho mohou přes všechna přijatá preventivní opatření existovat zbytková rizika, která nejsou zjevná.
• Při provozu výrobku nevkládejte ruce do pracovního prostoru.
• Poškození sluchu, pokud není používána předepsaná ochrana sluchu.

• Poškození plic, pokud se nepoužívá předepsaná ochrana dýchacích cest.

• Nebezpečí poranění následkem vymrštěných nástrojů při neodborném držení nebo vedení.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Zabraňte náhodnému spuštění výrobku: při vložení zástrčky do elektrické zásuvky nesmí být stisknutý spínač pro zapnutí/vypnutí.
• Před provedením nastavení nebo údržby uvolněte spínač pro zapnutí/vypnut a vytáhněte síťovou zástrčku.

VAROVÁNÍ

Tento elektrický nástroj vytváří během druhu provozního režimu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

VAROVÁNÍ

V případě delší práce může v důsledku vibrací v rukou dojít k poruše prokrvení rukou (syndrom bílých prstů). Syndrom bílých prstů je vaskulární onemocnění, při němž se křečovitě stahují malé krevní cévy v prstech rukou a nohou. Dotčené oblasti již nejsou dostatečně zásobovány krví, a proto vypadají velmi bledě. Časté používání vibrujících výrobků může u osob s narušením krevního oběhu (např. kuřáci, diabetici) způsobit poškození nervů. Pokud zaznamenáte neobvyklé negativní účinky, okamžitě ukončete práci a poradťe se s lékařem.

6 Technické údaje

Motor na střídavý proud 230 - 240 V~ 50Hz
Příkon 370 Watt (S1*)	550 Watt (S2 20 min**)
Volnoběžné otáčky n_0	1480 min ^-1
Délka pilového pásu 1790 mm
Šříka pilového pásu 6 mm
Šříka pilového pásu max. 13 mm
Rychlost pilového pásu	720/1000 m/min
Výška řezu	130 mm
Vyložení	245 mm
Velikost stolu pily	307 x 315 mm
Velikost stolu pily s prodlouže-ním	315 x 520 mm
Stúl pily naklápěcí	0° - 45°
Velikost obrobku, max.	580x400x130 mm
Délka kabelu	1800 mm
Hmotnost	cca 22 kg

Technické změny vyhrazeny!

*druh provozního režimu S1 (nepřetržitý provoz)

Výrobek může být dlouhodobě provozován s uvedeným výkonem.

**druh provozního režimu S2 (krátkodobý provoz)

Výrobek může být krátkodobě provozován s uvedeným výkonem (20 min).

Obrobek musí být vysoký alespoň 3 mm a široký ale spoň 10 mm.

Charakteristiky hlučnosti

VAROVÁNÍ

Hluk může mít závažný vliv na vaše zdraví. Pokud hluk stroje překročí 85 dB, používejte vhodnou ochranu slu-chu pro sebe i osoby v okolí.

Hodnoty hluku a vibrací byly stanoveny podle EN 62841.

Hladina akustického tlaku L_pA	73 dB
Kolísavost K_pA	3 dB
Hladina akustického výkonu L_wA	86 dB
Kolísavost K_wA	3 dB

Uvedené hodnoty hlukových emisí byly měřeny normovanou zkušební metodou a mohou být použity ke srovnání elektrického nástroje s jiným.

Uvedené hodnoty hlukových emisí lze použít rovněž k předběžnému odhadu zatížení.

VAROVÁNÍ

Hodnoty hlukových emisí se mohou během reálného používání elektrického nástroje lišit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, především podle toho, jaký obrobek se bude obrábět.

Pokuste se udržet zatížení na co nejnižší úrovni. Příklad opatření: omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno).

7 Rozbalení

VAROVÁNÍ

Výrobek a balicí materiály nejsou dětská hračka!

S plastovými sáčky, fóliemi a drobným díly si ne smějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevyka-zují škody způsobené přepravou. Případné škody ihned nahlaste přepravní společnosti, která vám výrobek dodala. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před použitím se s výrobkem seznamte podle návodu k obsluze.

• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby.

8 Montáž

POZOR

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

VAROVÁNÍ

Před každým nastavením, technickou údržbou nebo opravou vytáhněte síťovou zástrčku!

Potřebný nástroj:

• 1 x vidlicový klíč vel. 8/10 mm* (A)
• 1 x šroub s vnitřním šestihranem 3 mm* (B)
• 1 x šroub s vnitřním šestihranem 4 mm* (C)
• 1 x šroub s vnitřním šestihranem 5 mm* (D)
• 1 x šroub s vnitřním šestihranem 6 mm* (E)

* = není nutně zahrnuto v rozsahu dodávky!

Upozornění:

Můžete dodaný nástroj uložit na magnetickém pásku na hlavě výrobku.

8.1 Montáž stolu pily (8)

Před prvním uvedením do provozu a po každé demontáži stolu pily se musí stůl pily seřídit.

1. Vytáhněte stůl pily (8), jak je popsáno v 10.1.
2. Ved'te stůl pily (8) nad pilovým pásem (6).
3. Ukazatel stupnice (15) se musí uvolnit a nesmí ukazovat směrem nahoru. Použijte inbusový klíč 4 mm.

4. Umístěte vybrání ve stupnici (14) do obou vedení na podstavci (21). Dbejte na to, aby ozubení stolu pily (8) zapadlo do ozubení rýhované matice (19) na podstavci (21).

5. Upevněte stůl pily (8) s upínací destičkou (20), oběma šrouby s vnitřním šestihranem (F), příložkami (G) a podložkami rozpěrného kroužku (H) do příslušných montážních otvorů na podstavci (21). Použijte inbusový klíč 5 mm.

6. Namontujte upínací páku (8a) do středního montážního otvoru. Upínací páku (8a) zatím neutahujte.

7. Nastavte ukazatel stupnice (15) tak, aby ukazoval na stupnici. Použijte inbusový klíč 4 mm.

8. Seřidte stůl pily (8) na 0°, jak je popsáno v 8.2.

9. Nastavte upínací páku (8a) pevně, abyste zafixovali stůl pily (8). Utáhněte oba šrouby s vnitřním šestihranem (F). Použijte inbusový klíč 5 mm.

10. Popřípadě znovu seřidte ukazatel stupnice (15) a nastavte ho na 0°.

11. Pro vyztužení stolu pily (8) namontujte šroub s šestihrannou hlavou (K) s křídlovou maticí (L).

8.2 Seřízení stolu pily (8) na 90° (obr. 7)

1. Nastavte stůl pily (8) vodorovně na 0°.
2. Zkontrolujte, zda jsou koncový dorazový šroub (22) a pojistná matice (22a) utažené a případně je dotáhněte. Použijte vidlicový klíč vel. 8/10 (A).
3. Pokud by nebyl stůl pily (8) nastavený do pravého úhlu k pilovému listu (6), musí se koncový dorazový šroub (22) znovu seřídit.
4. Povolte koncový dorazový šroub (22) a pojistnou matici (22a). Použijte vidlicový klíč vel. 8/10 (A).
5. Otáčejte koncovým dorazovým šroubem (22) po směru hodin pro snížení koncového dorazového bodu, nebo proti směru hodin pro jeho zvýšení.
6. S pomocí úhelníku* vyrovnejte stůl pily (8) do pravého úhlu k pilovému pásu (6), uveďte koncový dorazový šroub (22) do požadované polohy a znovu utáhněte pojistnou matici (22a). Použijte vidlicový klíč vel. 8/10 (A).
   * = není nutně zahrnuto v rozsahu dodávky!

Pro trvalé použití se musí výrobek namontovat na dílen- ský stůl.

• Výrobek musí být bezpečně ustavený, tj. pevně přišroubovaný na dílenském stole nebo pevném podstavci.

• Za tím účelem se v podpěrné noze (9) nacházejí upevňovací otvory.

• Označte vyvrtané otvory.

– Umístěte výrobek tak, jak má být později nainstalován.
– Na dílenském stole si vyznačte polohy vrtaných otvorů.
Ty jsou dány otvory v podpěrné noze (9). Doporučujeme montáž blízko okraje.

1. Vyvrtejte otvory (o průměru nejméně 8 mm) skrz dílenský stůl.

2. Umístěte výrobek nad vyvrtané otvory shodné s otvory v podpěrné noze (9) a shora do otvorů vsad'te vhodné šrouby* a utáhněte je.

* = není nutně zahrnuto v rozsahu dodávky!

8.4 Odsávací hrdlo (17) (obr. 1)

Výrobek je vybaven odsávacím hrdlem.

Odsávací hrdlo (17) má tři různé průměry.

Při obrábění materiálů s prašností připojte odsávání prachu.

POZOR

Odsávání prachu musí být vhodné pro zpracovávaný materiál.

Pro odsávání zvlášť škodlivých nebo karcinogenních prachů použijte speciální odsávací zařízení.

1. Hadici vhodného zařízení na odsávání prachu* (např. průmyslového vysavače) nasadte přímo na požadované odsávací hrdlo (17).

* = není nutně zahrnuto v rozsahu dodávky!

8.5 Držák posuvné tyče (obr. 10)

1. Namontujte šroub (I) s maticí (J) pro držák posuvné tyče na podstavec (21). Použijte inbusový klíč 5 mm (D) a vidlicový klíč vel. 8/10 (A).

2. Zavěste posuvnou tyč (13) na šroub (l).

Upozornění:

Pokud se posuvná tyč nepoužívá, musí být vždy uložena v držáku.

9 Před uvedením do provozu

Potřebný nástroj:

• 1 x vidlicový klíč vel. 8/10 mm* (A)
- 1 x šroub s vnitřním šestihranem 3 mm* (B)
- 1 x šroub s vnitřním šestihranem 4 mm* (C)
- 1 x šroub s vnitřním šestihranem 5 mm* (D)
- 1 x šroub s vnitřním šestihranem 6 mm* (E)

* = není nutně zahrnuto v rozsahu dodávky!

9.1 Jaký pilový pás použít

Zkontrolujte, zda nástroj pro použití pevně sedí.

Nesprávně nebo nedostatečně upevněné nástavce se mohou při práci uvolnit a zranit vás.

Pilový pás obsažený v rozsahu dodávky je určen pro univerzální použití. Při výběru pilového pásu je třeba zohlednit následující kritéria:

• Úzkým pilovým pásem můžete řezat menší poloměry než širším.
• Na řezání rovných řezů používejte široké pilové pásy. To je důležité především při řezání dřeva. Pilový pás má tendenci sledovat žilkování dřeva a tím se lehce odchylovat od požadovaného místa.
• Pilové pásy s jemnými zuby řežou více hladce, ale také pomaleji než hrubé pilové pásy.
• Používejte pouze nepoškozené, bezvadné pilové pásy. Ohnuté, neostré nebo jinak poškozené pilové pásy mohou prasknout.

9.2 Napnutí pilového pásu (6) (obr. 11)

POZOR

Při delší odstávce pásové pily je třeba pilový pás povolit, tj. před zapnutím pásové pily je třeba zkontrolovat napnutí pilového pásu.

1. Pro napnutí pilového pásu (6) otáčejte upínacím šroubem (2) po směru hodin.

Upozornění:

• Správné napnutí pilového pásu lze zjistit, když zatlačíte ze strany prstem na pilový pás zhruba uprostřed mezi oběma koly pásu. Pilový pás by se měl nechat zmáčknout jen minimálně (ca. 1-2 mm).
• Když do dostatečně napnutého pilového pásu t'uknete, má kovový zvuk.
• Když pilový pás delší dobu nepoužíváte, povolte ho, aby se nenatáhl.

POZOR

Pří příliš velkém napnutí může pilový pás prasknout.

POZOR

Nebezpečí zranění!

Při přiliš malém napnutí se může poháněné kolo pásu začít protáčet, následkem čehož se pilový pás zastaví.

1. Pro uvolnění pilového pásu (6) otáčejte upínacím šroubem (2) proti směru hodin.

9.3 Nastavení pilového pásu (6) (obr. 11)

POZOR

Než je možné provést nastavení pilového pásu, mus být správně napnutý.

1. Otevřete dveře skříně (11) uvolněním šroubů s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

2. Otáčejte horním kolem pásu (23) pomalu po směru hodin. Pilový pás (6) musí přitom běžet uprostřed dosedací plochy (24) horního kola pásu (23). Pokud tomu tak není, upravte úhel sklonu horního ko- la pásu (23).

3. Za tím účelem odšroubujte křídlovou matici (12a).

– Ubíhá-li pilový pás (6) více k zadnímu okraji horního kola pásu (23), je třeba otáčet nastavovací rukojetí (12) proti směru hodin.
– Ubíhá-li pilový pás (6) k přednímu okraji horního kola pásu (23), je třeba otáčet nastavovací rukojetí (12) ve směru hodin.

1. Po nastavení horního kola pásu (23) zkontrolujte polo-hu pilového pásu (6) na spodním kole pásu (25).

2. Spodním kolem pásu (25) pomalu otáčejte rukou, abyste zkontrolovali umístění pilového pásu (6).

3. Pilový pás (6) by měl být také umístěný uprostřed dosedací plochy (24) spodního kola pásu (25). Pokud tomu tak není, je třeba opět přizpůsobit sklon horního kola pásu (23).

4. Abyste se ujistili, že přestavení horního kola pásu (23) ovlivní polohu pilového pásu (6) na spodním kole pásu (25), několikrát otočte spodním kolem pásu (25).

5. Křídlovou matici (12a) opět utáhněte.

6. Po provedeném nastavení opět zavřete dveře skříně (11) a zajistěte je šrouby s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

9.4 Nastavení vedení pilového pásu (obr. 1, 11, 12, 13, 14, 15)

• Opěrná ložiska (27) se musí před prvním uvedením do provozu a po každé výměně pilového pásu znovu nastavit.
• Nastavení zadního a bočního vedení pilového pásu se provádí s pomocí excentrických opěrných ložisek (27a, 27c, 27e, 27g).
  Tato excentrická opěrná ložiska (27a, 27c, 27e, 27g) umožňují přesné jemné nastavení polohy a vyrovnání pilového pásu (6), což zlepšuje přesnost a výkonnost výrobku.
• Otevřete dveře skříně (11) uvolněním šroubů s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

9.4.1 Zadní horní opěrné ložisko (27a) (obr. 12)

Zadní horní opěrné ložisko (27a) přebírá tlak posuvu obrobku.

1. Povolte fixační šroub (27b) horního opěrného ložiska (27a). Použijte inbusový klíč 3 mm (B).
2. Otočte zadní horní opěrné ložisko (27a) tak daleko, až už se nebude dotýkat pilového pásu (6) (vzdálenost max. 0,5 mm).
   Dbejte na to, aby bylo zadní horní opěrné ložisko (27a) nastaveno na střed vůči pilovému pásu (6).
3. Znovu utáhněte fixační šroub (27b) zadního horního opěrného ložiska (27a). Použijte inbusový klíč 3 mm (B).

9.4.2 Zadní spodní opěrné ložisko (27e) (obr. 12)

Zadní spodní opěrné ložisko (27e) přebírá tlak posuvu obrobku.

1. Povolte fixační šroub (27f) zadního spodního opěrného ložiska (27e). Použijte inbusový klíč 3 mm (B).
2. Otočte zadní spodní opěrné ložisko (E) tak daleko, až už se nebude dotýkat pilového pásu (6) (vzdálenost max. 0,5 mm).
   Dbejte na to, aby bylo zadní spodní opěrné ložisko (27e) nastaveno na střed vůči pilovému pásu (6).
3. Znovu utáhněte fixační šroub (27f) zadního spodního opěrného ložiska (27e). Použijte inbusový klíč 3 mm (B).

9.4.3 Horní upínací držák (28) (obr. 13)

Dbejte na to, aby byl horní upínací držák (28) ve vodorovné poloze a horní opěrné ložisko (27) uprostřed vůči pilovému pásu (6).

1. Povolte šroub (28a) horního upínacího držáku (28) a vyrovnejte horní upínací držák (28) vůči pilovému pá- su (6).
   Použijte křížový šroubovák nebo vidlicový klíč vel. 8/10 (A).

9.4.4 Boční horní opěrné ložisko (27c) (obr. 14)

Boční opěrná ložiska (27c, 27g) slouží stabilitě a vyrovnání pilového pásu (6) během provozu. Pomáhají zajistit, aby pilový pás (6) během řezacího procesu zůstával ve správné poloze a stopě.

1. Povolte fixační šrouby (27d) bočních horních opěrných ložisek (27c). Použijte inbusový klíč 3 mm (B).

2. Otočte boční horní opěrné ložisko (27c) tak daleko, až už se nebude dotýkat pilového pásu (6) (vzdálenost max. 0,5 mm).

Dbejte na to, aby byla boční horní opěrná ložiska (27c) nastavena na střed vůči pilovému pásu (6) a souběžně vůči sobě.

1. Znovu utáhněte fixační šrouby (27d) bočních horních opěrných ložisek (27c).

Použijte inbusový klíč 3 mm (B).

9.4.5 Boční spodní opěrné ložisko (27g) (obr. 15)

Pro nastavení bočních spodních opěrných ložisek (27g) může být nutné stůl pily (8) naklonit na 45°. (viz 10.4)

1. Povolte fixační šrouby (27h) bočních spodních opěrných ložisek (27g). Použijte inbusový klíč 3 mm (B).

2. Otočte boční spodní opěrná ložiska (27g) tak daleko, až už se nebudou dotýkat pilového pásu (6) (vzdálenost max. 0,5 mm).

Dbejte na to, aby byla boční spodní opěrná ložiska (27g) nastavena na střed vůči pilovému pásu (6) a souběžně vůči sobě.

1. Znovu utáhněte fixační šrouby (27h) bočních spodních opěrných ložisek (27g).

Použijte inbusový klíč 3 mm (B).

9.5 Nastavení ochranného zařízení pilového pásu (5) (obr. 16)

Upozornění:

Nastavení je třeba kontrolovat a případně provést nové nastavení před každým řezáním.

1. Povolte upínací matici (4).
2. Spustte ručně ochranné zařízení pilového pásu (5) co možná nejblíž (vzdálenost cca 2-3 mm) k zpracovávanému obrobku.
3. Upínací matici (4) opět utáhněte.

9.6 Nastavení rychlosti pásu (obr. 11, 17, 18)

1. Otevřete spodní dveře skříně (11) uvolněním šroubů s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

2. Povolte napínací šroub řemene (29a) na motoru (16) a zatlačte motor (16) zlehka nahoru, abyste řemen (29) uvolnili.

Použijte inbusový klíč 6 mm (E).

1. Nasadte řemen (29) na požadovanou hnací řemenici (30) a souběžně běžící řemenici kola pásu (31) (S1 nebo S2).

Dbejte na to, aby zářezy zapadly do sebe a řemen (29) seděl uprostřed na hnací řemenici (30) a řemenici kola pásu (31).

1. Zatlačte motor (16) zlehka dozadu a znovu utáhněte napínací šroub řemene (29a) na motoru (16), abyste řemen (29) napjali.

Použijte inbusový klíč 6 mm (E).

1. Zavřete znovu spodní dveře skříně (11) a zajistěte je šroubem s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

Rozsahy rychlosti

2 – 4 7	20 min	-1	Tvrdé dřevo, tvrdému dřevu podobné materiály, jemné řezy
1 - 3 1000 min		-1	Měkké dřevo, měkké materiály, středně hrubé a hrubé řezy

10 Obsluha

Pásová pila je stacionární pila s poháněným listem pásové pily uzavřeným do kruhu. Pásová pila umožňuje přesné řezy do dřeva a podobných materiálů.

Funkci ovládacích částí naleznete v následujících popi- sech.

POZOR

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

Upozornění:

Výrobek je vybaven bezpečnostním spínačem. To znamená, že výrobek nelze zapnout, pokud jsou dveře otevřené resp. nejsou řádně zavřené.

Dbejte na to, aby oba bezpečnostní spínače (11a) na dveřích skříně (11) správně zacvakly.

VAROVÁNÍ

Nebezpečí zranění!

Vypínač a bezpečnostní spínač nesmějí být zaaretované!

– Pokud jsou spínače poškozené, s výrobkem nepracujte.
– Přesvědčte se před každým použitím, že je výrobek funkční.

VAROVÁNÍ

Vždy se ujistěte, že je nástavec správně namontovaný!

VAROVÁNÍ

Ujistěte se, že zpracovávaný materiál je vhodný na otáčky nástavce.

Upozornění:

Pro trvalé použití se musí výrobek namontovat na dílen- ský stůl.

- Než začnete zpracovávat obrobek, nechte nástavec dosáhnout plných otáček.

- Nástavec vyberte podle zpracovávaného materiálu.

- Stůl pily musí být správně namontovaný.

- Ustavte výrobek do stabilní polohy.

- Před uvedením do provozu musí být řádně namontovány všechny kryty a bezpečnostní zařízení. Poškozené nebo nečitelné samolepky je třeba vyměnit.

- Zkontrolujte, zda pohyblivé díly bezvadně fungují a nejsou vzpříčené, a zda nejsou díly poškozené. Veškeré díly musí být správně namontované a splňovat všechny podmínky pro zaručení bezvadného provozu elektrického nástroje.

- U již obrobeného dřeva dávejte pozor na cizí tělesa, např. hřebíky nebo šrouby atd.

• Dbejte na směr chodu nástavce.

10.1 Prodloužení stolu pily (8) (obr. 3)

1. Otevřete upínací páku (8a).

2. Vytáhněte stůl pily (8) do požadované délky.

3. Znovu zaaretujte upínací páku (8a). Upínací páka (8a) je zavřená, když směruje dolů.

10.2 Paralelní doraz (10) (obr. 19)

Upozornění:

Paralelní doraz (10) může být namontován vlevo nebo vpravo od pilového pásu (6).

1. Uvolněte upínací třmen (10a) paralelního dorazu (10).

2. Nasadte paralelní doraz (10) napřed dozadu na stůl pily (8) a následně paralelní doraz (10) zatlačte dolů.

3. Posuňte paralelní doraz (10) a nastavte ho na požadovaný rozměr.

4. Pro upevnění paralelního dorazu (10) zatlačte upínací třmen (10a) dolů. Pro zvýšení upínací síly upínacího třmenu (10a) po- volte upínací třmen (10a), otočte upínacím šroubem (10b) po směru hodin a znovu zatlačte upínací třmen (10a) dolů, abyste otestovali upínací sílu. Opakujte postup, až bude upínací síla upínacího třme- nu (10a) dostatečná.

5. Dbejte na to, aby paralelní doraz (10) probíhal vždy paralelně vůči pilovému pásu (6).

10.3 Šablona příčného řezu (7) (obr. 20)

1. Zasuňte šablonu příčného řezu (7) do drážky stolu pily (8).

2. Povolte rýhovanou matici (7a).

3. Otáčejte šablonou příčného řezu (7), až se nastaví požadovaný úhlový rozměr. Ukazatel stupnice (7b) na šabloně příčného řezu (7) ukazuje nastavený úhel.

4. Znovu utáhněte rýhovanou matici (7a).

10.4 Šikmé řezy (obr. 21)

Aby bylo možné provést šikmé řezy paralelně vůči pilovému pásu (6), je možné stůl pily (8) naklonit v rozsahu 0° - 45°.

1. Seřid'te stůl pily (6), jak je popsáno v 8.2.
2. Uvolněte aretační rukojeť (18).
3. Pomocí rýhované matice (19) můžete nastavit požadovaný rozměr úhlu na stupnici (14).
4. Utáhněte aretační páčku (18).

POZOR

Je-li stůl pily nakloněný, je třeba paralelní doraz namontovat napravo od pilového pásu. Zabráni se tím sesmeknutí obrobku.

Dbejte na to, aby oba bezpečnostní spínače (11a) na dveřích skřině (11) správně zacvakly.

Zapnutí

1. Zapojte sit'ovou zástrčku do řádně jištěné sit'ové zá- suvky.
2. Stiskněte spínač pro zapnutí/vypnutí (1) označený „I“ pro zapnutí výrobku.

Vypnutí

1. Stiskněte spínač STOP (1a) nebo zvedněte krytku a stiskněte na spínači pro zapnutí/vypnutí (1) tlačítko „0“.
2. Když výrobek nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky.

11 Pracovní pokyny

Následující bezpečné pracovní postupy přispívají k bezpečnosti, avšak nemusí být vhodné, úplné nebo zcela využitelné pro každé použití. Nemohou se zabývat všemi možnými nebezpečnými stavy a musí být vykládány pečlivě.

• Ohrožení zdraví dřevěným prachem nebo dřevěnými třískami. Bezpodmínečně používejte osobní ochranné vybavení, jako je ochrana zraku. Použijte odsávací zařízení!
• Když je výrobek mimo provoz, například po ukončení práce, měli byste pilový pás povolit. Umístěte na výrobek příslušné upozornění na napínání pilového listu pro dalšího uživatele.
• Nepoužité pilové pásy uchovávejte složené a bezpečně na suchém místě. Před použitím je zkontrolujte, zda nemají vady, jako zuby nebo praskliny. Nepoužívejte vadné pilové pásy!

! VAROVÁNÍ

Nástavce mohou být ostré a během používání se zahřívat. Vždy noste ochranné rukavice, když manipulujete s nástavci.

• Zkontrolujte poškození a správné dosednutí krytů a ochranných zařízení. Případně je vyměňte.

• Během celé doby provozu používejte ochranu sluchu a ochranné brýle.

• Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

• Při práci přistavte vedení pilového pásu vždycky co nejblíž k obrobku.
• Pracujte jen za denního světla nebo v kvalitním umělém světle.
• Na rovné řezy používejte vždy paralelní doraz, abyste zabránili převrácení nebo sklouznutí obrobku.
• Ruce držte v bezpečné vzdálenosti od pilového pásu. Na drobné řezy používejte posuvnou tyč.
• Pro šikmé řezy uvedte stůl pily do příslušné polohy a vedte obrobek k paralelnímu dorazu.
• Pro řezání rybinovitých zářezů, čepů nebo klínů umístěte stůl pily vždy do odpovídající polohy na úhlové stupnici.
• U obloukovitých a nepravidelných řezů byste měli obrobek vést rovnoměrně oběma rukama a mít přitom prsty u sebe. Obrobek držte rukama pevně v bezpečné oblasti.
• Pro opakované provádění obloukovitých a nepravidelných řezů se doporučuje použít pomocnou šablonu.
• Při řezání oblých nebo nepravidelných dřevěných materiálů by se mělo používat zařízení, které obrobek jistí proti otáčení.

Upozornění:

Před první prací a po každé výměně nástavce provedte zkušební běh bez zatížení. Výrobek ihned vypněte, pokud nástavec běží nepravidelně, dochází k silným vibracím nebo jsou slyšet nepatřičné zvuky.

• Při práci přistavte vedení pilového pásu vždycky co nejblíž k obrobku.
• Obrobek musí být vždy veden oběma rukama a držen naplocho na stole pily. Tím se zamezí vzpříčení pilového pásu.
• Doporučuje se provést jeden řez v jednom pracovním cyklu, než ho dělit do několika kroků, které mohou vyžadovat zatažení obrobku zpět. Pokud je zpětné zatažení přesto nevyhnutelné, měla by se pásová pila napřed vypnout. Obrobek by měl být zatažen zpět teprve poté, co se pilový pás úplně zastaví.
• Při řezání musí být obrobek vždy veden za svoji nejdelší stranu.

11.1 Provádění podélných řezů (obr. 1, 16)

Jako podélný řez se označuje řezání podél vláken dřeva. Je možné řezat volně podél narysované linie nebo podél paralelního dorazu, čímž lze docilit lepšího výsledku.

U pravoúhlých řezů (stůl pily je do pravého úhlu k pilovému pásu) se paralelní doraz umístí nalevo od pilového pásu, także je možné obrobek bezpečně vést pravou ru-kou podél dorazu.

POZOR

Dlouhé obrobky zajistěte před odpadnutím na konci řezání (např. pojízdným stojanem apod.).

1. Nastavte paralelní doraz (10), jak je popsáno v 10.2.
2. Spustte ochranné zařízení pilového pásu (5) na obrobek (viz 9.5).
3. Zapněte pilu, jak je popsáno v 10.5.
4. Položte ruce se sevřenými prsty naplocho na obrobek a posouvejte jej podél paralelního dorazu (10) k pilovému pásu (6).
5. Prostrčte obrobek rovnoměrně podél paralelního dorazu vždy až na konec pomocí posuvné tyče (13).

11.2 Provádění příčných řezů (obr. 20)

Jako příčný řez se označuje řezání v pravém úhlu k vlák-nům dřeva. I tento druh řezání lze provádět volně, doporučuje se však z důvodu bezpečnosti a přesnosti použít šablonu příčného řezu. Šablona příčného řezu se dá nastavit až na 45° pro zkosené řezy. Ve spojení s šikmo postaveným stole m pily je tak možné provádět i dvojité zkosené řezy.

1. Nastavte šablonu příčného řezu (7), jak je popsáno v 10.3.
2. Držte obrobek pevně u dorazu šablony příčného řezu (7) a naplocho na stole pily (8).

VAROVÁNÍ

Dávejte pozor na prsty, zejména ke konci řezu, a udržujte vzdálenost od nástavce.

11.3 Provádění šikmých řezů (obr. 21)

U podélných zkosených řezů se šikmo nakloněným sto- lem pily musí být paralelní doraz umístěn vpravo od pilo- vého pásu, na straně směřující dolů (pokud to šířka ob- robku dovoluje), aby byl obrobek zajištěn proti sklouznutí.

1. Nastavte stůl pily (8) do požadovaného úhlu (viz 10.4).
2. Ved'te řez, jak je popsáno v 11.1.

11.4 Volné řezy (obr. 1, 16)

Jednou z nejdůležitějších vlastností pásové pily je bezproblémové řezání křivek a rádiusů.

1. Spustte ochranné zařízení pilového pásu (5) na obrobek (viz 9.5).
2. Zapněte pilu, jak je popsáno v 10.5.
3. Přitiskněte obrobek pevně na stůl pily (8) a pomalu posouvejte do pilového pásu (6). V mnoha případech může pomoci, vyřezávat nahrubo křivky a rohy přibližně ve vzdálenosti 6 mm od linie.
4. Pokud musíte řezat křivky, které jsou pro používaný pilový pás příliš úzké, musí být vyřezány pomocné řezy až k přední straně křivky. Následně lze vyříznout finální poloměr.

12 Čištění a údržba

VAROVÁNÍ

Před každým nastavením, technickou údržbou nebo opravou vytáhněte sit'ovou zástrčku!

12.1 Čištění

VAROVÁNÍ

Hrozí nebezpečí nehody! Čisticí práce prová-dějte zásadně u vypnutého výrobku. Hrozí nebezpečí zranění! Před veškerým čištěním nechte výrobek vychladnout. Prvky motoru jsou horké. Hrozí nebezpečí poranění a popálení!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

– Před veškerým čištěním výrobek vypněte.

- Nechte motor vychladnout.

- Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete výrobek čistou tkaninou* nebo jej vyfoukejte stlačeným vzduchem s nízkým tlakem*. Doporučujeme výrobek vyčistit ihned po každém použití.

- Nečistěte nástavec, když je ještě v provozu.

- Nikdy nečistěte pilový pás nebo vedení pilového pásu ručním kartáčem nebo škrabkou za chodu pilového pásu. Pilové pásy zanesené pryskyřicí ohrožují bezpečnost práce a musejí se pravidelně čistit.

- Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neu možňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

- Doporučujeme výrobek vyčistit ihned po každém použití.

- Čistěte výrobek pravidelně vlhkým hadrem* a trochou mazacího mýdla. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit plastové díly výrobku. Dbejte na to, aby se dovnitř výrobku nemohla dostat žádná voda.

12.2 Údržba

VAROVÁNÍ

Nechte opravářské práce a údržbové práce, které nejsou popsané v tomto návodu k obsluze, provést ve specializované dílně. Použí-vejte pouze originální náhradní díly.

Hrozí nebezpečí nehody! Údržbu a čištění zásadně provádějte vždy při vypnutém motoru a vytáhněte sit'ovou zástrčku. Hrozí nebezpečí zranění! Před veškerými pracemi údržby a čištění nechte výrobek vychladnout. Prvky motoru jsou horké. Hrozí nebezpečí poranění a popálení!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

– Před všemi čisticími a údržbářskými pracemi vypněte výrobek.

– Nechte výrobek vychladnout.

– Vytáhněte síťovou zástrčku!

Potřebný nástroj:

- Inbusový klíč 5 mm* (B)

- Inbusový klíč 6 mm* (C)

- Kleště na Segerovy kroužky*

- Křížový šroubovák*

* = není nutně zahrnuto v rozsahu dodávky!

12.2.1 Výměna pilového pásu (6) (obr. 1, 3, 11, 13, 16)

1. Nastavte ochranné zařízení pilového pásu (5) asi do poloviční výšky.

2. Otevřete dveře skříně (11) uvolněním šroubů s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

3. Vytáhněte stůl pily (8), jak je popsáno v 10.1 a odmontujte šroub s šestihrannou hlavou (K) a křídlovou matici (L).

4. Pro uvolnění pilového pásu (6) otáčejte upínacím šroubem (2) proti směru hodin.

5. Vyjměte pilový pás (6) z obou kol pásu (23, 25) a vy- táhněte pilový pás (6) ze štěrbiny ve stole pily (8).

6. Nový pilový pás (6) protáhněte štěrbinou ve stole pily (8) a nasad'te ho uprostřed na dosedací plochu (24) obou kol pásu (23, 25). Zuby pilového pásu (6) musí směřovat dolů ke stolu pily (8).

7. Napněte a nastavte pilový pás (6) (viz 9.3 a 9.2).

8. Po provedeném nastavení opět zavřete dveře skřině (11) a zajistěte je šrouby s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

12.2.2 Výměna stolní vložky (32) (obr. 23)

Upozornění:

- Používejte ochranné rukavice.

- Při opotřebení nebo poškození vložky je nutno vyměnit stolní vložku (32), jinak hrozí zvýšené nebezpečí zranění.

1. Seřid'te stůl pily (8) do polohy 0°, jak je popsáno v 8.2.

2. Demontujte šroub s křížovou drážkou (32a) z opotře- bené stolní vložky (32) vytlačte stolní vložku zespodu směrem nahoru ze stolu pily (8). Použijte křížový šroubovák*.

3. Montáž nové stolní vložky (32) probíhá v opačném pořadí.

* = není nutně zahrnuto v rozsahu dodávky!

12.2.3 Dopnutí remene (29) (obr. 11, 17, 18)

1. Otevřete spodní dveře skříně (11) uvolněním šroubů s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

2. Povolte napínací šroub řemene (29a) na motoru (16). Použijte inbusový klíč 6 mm (E).

3. Zatlačte motor (16) zlehka dozadu a znovu utáhněte napínací šroub řemene (29a) na motoru (16), abyste řemen (29) napjali.

Použijte inbusový klíč 6 mm (E).

Dbejte na to, aby zářezy do sebe navzájem zapadly a řemen (29) seděl uprostřed na hnací řemenici (30) a řemenici kola pásu (31).

1. Zavřete znovu spodní dveře skříně (11) a zajistěte je šroubem s vnitřním šestihranem (11b). Použijte inbusový klíč 5 mm (D).

12.2.4 Výměna řemene (29) (obr. 17, 24)

- Používejte ochranné rukavice.

1. Demontujte pilový pás (6), jak je popsáno v 12.2.1.

2. Povolte napínací šroub řemene (29a) a zlehka zatlačte motor (16) nahoru, abyste řemen (29) uvolnili a pak napínací šroub řemene lehce utáhněte (29a). Použijte inbusový klíč 6 mm (E).

3. Demontujte Segerovu pojistku kola pásu (33). Použijte kleště na Segerovy kroužky*.

4. Sejměte spodní kolo pásu (25) z hřídele kola pásu (34) a odstraňte opotřebený řemen (29) z řemenice kola pásu (31) a hnací řemenice (30).

5. Položte nový řemen (29) přes hnací řemenici (30).

6. Umístěte spodní kolo pásu (25) na hřídel kola pásu (34) a položte řemen (29) přes řemenici kola pásu (31).

7. Nasadte řemen (29) na požadovanou hnací řemenici (30) a souběžně běžící řemenici kola pásu (31) (S1 nebo S2). Dbejte na to, aby zářezy zapadly do sebe a řemen (29) seděl uprostřed na hnací řemenici (30) a řemenici kola pásu (31).

8. Zatlačte motor (16) zlehka dozadu a znovu utáhněte napínací šroub řemene (29a) na motoru (16), abyste řemen (29) napjali. Použijte inbusový klíč 6 mm (E).

9. Namontujte pilový pás (6), jak je popsáno v 12.2.1.

* = není nutně zahrnuto v rozsahu dodávky!

13 Přeprava

- Výrobek se smí zvedat a přepravován pouze za rám nebo za podpěrnou nohu. Nikdy kvůli přepravě neprovádějte zvedání při zavěšení za ochranná zařízení, seřizovací rukojeti nebo stůl pily.

- Pro přepravu výrobku jej odpojte od elektrické sítě a nainstalujte jej na jiném k tomu určeném místě.

- Ochranné zařízení pilového pásu se musí během pře-pravy pásové pily nacházet ve spodní poloze.

- Abyste zabránili poškození a zranění, zajistěte výrobek proti převrácení a posunutí během přepravy ve vozidlech.

- Oddělující ochranná zařízení nikdy nepoužívejte ke zvedání nebo přepravě.

14 Skladování

Uložte výrobek a jeho příslušenství na tmavém, suchém místě chráněném před mrazem a nedostupném pro děti.

Optimální skladovací teplota se pohybuje mezi 5 C a 30°C.

Výrobek uchovávejte v originálním balení.

Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.

15 Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

15.1 Důležitá upozornění

Při přetížení se motor sám vypne. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout.

15.2 Poškozená elektrická přípojná vedení

U elektrických přípojnych vedení často dochází k poškození izolace.

Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích,
• Místa zlomu kvůli nevhodnému upevnění nebo vedení přípojného vedení,
• Zlomení kvůli přejetí přes přípojné vedení,
• Poškození izolace kvůli vytržení z nástěnné zásuvky,
• Praskliny v důsledku stárnutí izolace.

Takto vadná přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná.

Pravidelně kontrolujte, zda elektrická připojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vedení se stejným označením „H05VV-F“.

Potisk typového označení na přívodním kabelu je povinný.

Bezpečnostní pokyny pro výměnu poškozených nebo vadných vedení pro připojení na sít'

Typ připojení Y

Pokud je zapotřebí výměna vedení pro připojení na síť, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

15.3 Motor na střídavý proud

Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.

• Sít'ové napětí musí být 220 V – 240V\~.
• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

- Údaje z typového štítku motoru

16 Oprava & objednávka náhradních dílů

Po opravě nebo údržbě se přesvědčte, zda byly namontovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mimo dosah jiných osob včetně dětí.

POZOR

Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nevyužitím originálních náhradních dílů.

Obraťte se na oddělení služeb zákazníkům nebo autorizovaného odborníka. Totéž platí i pro součásti příslušenství.

Přípojky a opravy

Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.

16.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku

Náhradní díly/příslušenství

Pilový pás - č. výr.: 7901505	702
Stolní vložka - č. výr.: 59015	14013

16.2 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotrebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Opotřebitelné díly*: Pilový pás, stolní vložka, řemen

* = není nutně zahrnuto v rozsahu dodávky!

17 Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou napevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

– Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)
– Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.
– Až tři kusy elektroodpadu od jednoho typu spotře-biče s délkou hrany maximálně 25 cm lze bezplat-ně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.
– Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obrat’te na příslušný zákaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

18 Odstraňování poruch

Porucha Možná příčina Řešení
Motor nefunguje	Motor, kabel nebo zástrčka vadné, síťové pojistky spálené,oba bezpečnostní spínače nejsou správně zacvaknuté.	Nechte výrobek zkontrolovat odborníkem. Nikdy neopravujte motor sami. Nebezpečí! Zkontrolujte, v přípa-dě potřeby vyměňte síťové pojistky, oba bezpečnostní spínače správně zacvakněte
Motor nabíhá pomalu a nedosa-huje provozní rychlosti.	Napětí příliš nízké, vinutí poškozená, spálený kondenzá-tor.	Nechte zkontrolovat napětí kvalifikovaným elektriká-řem. Nechte motor zkontrolovat odborníkem. Svěřte výměnu kondenzátoru odborníkovi.
Motor je příliš hlučný.	Poškozená vinutí, vadný mo-tor.	Nechte motor zkontrolovat odborníkem.
Motor nedosahuje plného výko-nu.	Elektrické obvody v síťovém zařízení přetíženy (lampy, ji-né motory atd.).	Nepoužívejte žádné jiné výrobky ani motory na stej-ném elektrickém obvodu.
Motor se lehce přehřívá.	Přetížení motoru, nedostateč-né chlazení motoru.	Zamezte přetížení motoru při řezání, odstraňte z něho prach, aby bylo zajištěno jeho optimální chlazení.

Porucha Možná příčina Řešení

Pilový řez je drsný nebo zvlněný.	Pilový pás je tupý, tvar zubů není vhodný pro tloušťku materiálu.	Nabruste pilový pás resp. použijte vhodný pilový pás.
Obrobek odskakuje resp. se tříští.	Příliš velký tlak řezání, resp pilový pás není vhodný k danému účelu.	Použijte vhodný pilový pás.
Pilový pás ubíhá. • Špatně nastavené vedení pilového pásu.• Nesprávný pilový pás.		• Nastavte vedení pilového pásu.• Použijte vhodný pilový pás.
Spáleniny na dřevě při práci. • Pilový pás tupý.• Nesprávný pilový pás.		• Vyměňte pilový pás.• Použijte vhodný pilový pás.
Pilový pás se při práci zasekává.	• Pilový pás tupý.• Pilový pás zanesený pryskyřicí.• Špatně nastavené vedení pilového pásu.	• Vyměňte pilový pás.• Vyčistěte pilový pás.• Nastavte vedení pilového pásu.
Motor běží, ale kotouč pásové pily se nepohybuje	Řemen není správně napnutý	Dopnutí řemene

19 EU prohlášení o shodě

Překlad originálního prohlášení o shodě

Výrobce:

Scheppach GmbH

Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek odpovídá platným směrnicím a normám.

Značka: SCHEPPACH

Název výrobku: Pásová pila - HBS261

Č. výr. 59015149969

Směrnice EU:

2014/30/EU, 2006/42/EG, 2011/65/EU*

2006/42/EG - Příloha IV

Notifikovaná osoba:

TÜV SÜD

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité normy:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

Pracovník pověřený dokumentací:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

Vysvetlenie symbolov na výrobku

I. 1 x Inbusová skrutka (M6x25 mm)

J. 1 x Matica (M6)

K. 1 x Skrutka so šest'hrannou hlavou (M6x40 mm)

L. 1 x Krídlová matica (M6)

1 x Pásová píla

1 x Návod na obsluhu

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

5.1 Bezpečnostné upozornenia pre pásové píly

Nepoužívajte poškodené ani zdeformované vložené nástroje.

VAROVANIE

Ak spozorujete neobvyklé zhoršenia stavu prstov, okamžite ukončite prácu a vyhl'adajte lekára.

6 Technické údaje

Motor na striedavý prúd 230 – 240 V~ 50 Hz
Príkon 370 wattov (S1*)	550 Watt (S2 20min**)
Otáčky pri chode naprázdno n0	1480 min-1
DÍžka pílového pásu	1790 mm
Šírka pílového pásu	6 mm
Šírka pílového pásu max.	13 mm
Rýchlost' pílového pásu	720/1000 m/min
Výška rezu	130 mm
Vyloženie	245 mm
Vel'kost' stola pily	307 x 315 mm
Vel'kost' stola pily s nadstavcom	315 x 520 mm

Hladina akustického tlaku L_pA	73 dB
Neistota K_pA	3 dB
Hladina akustického výkonu L_wA	86 dB
Neistota K_wA	3 dB

Pred každým nastavením, údržbou alebo opravou vytiahnite siet'ovú zástrčku!

Potrebné náradie:

Výrobok je vybavený odsávacím hrdlom.

Zapínač/vypínač a bezpečnostný spínač sa nesmie are- tovat!

– Pred každým použitím sa uistite, či je výrobok funkčný.

VAROVANIE

Paralelný doraz (10) je možné namontovat' na l'avej alebo pravej strane pílového pásu (6).

1. Siet'ovú zástrčku zasuňte do riadne poistenej siet'ovej zásuvky.
2. Na zapnutie výrobku stlačte zapínač/vypínač (1) označený „l“.

Vypnutie

Dávajte si pozor na prsty, najmä ku koncu rezu, a udržujte si odstup od vloženého nástroja.

Najdôležitejšou z vlastností pásovej píly je bezproblémové rezanie oblúkov a polomerov.

12 Čistenie a údržba

VAROVANIE

Pred každým nastavením, údržbou alebo opravou vytiahnite siet'ovú zástrčku!

12.1 Čistenie

VAROVANIE

• Pred vykonaním akýchkol'vek čistiacich a údržbových prác výrobok vypnite.
  – Nechajte výrobok vychladnút.
  – Vytiahnite siet'ovú zástrčku!

Potrebné náradie:

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnúť.

• Označenie modelu
• Číslo výrobku
• Údaje typového štítka

Pilový pás – č. artikla: 7901505702

Vložka stola – č. artikla: 5901514013

Označenie výrobku: Pásová píla - HBS261

Č. výr. 59015149969

Smernice EÚ:

2014/30/EÚ, 2006/42/ES, 2011/65/EÚ*

H. 2 x Vzmetna podložka (M6)

I. 1 x Vijak z notranjim šesterokotnikom (M6 x 25 mm)

J. 1 x Matica (M6)

K. 1 x Šestrobi vijak (M6 x 40 mm)

L. 1 x Krilata matica (M6)

1 x Tračna žaga

Zjevné nedostatky je nutné nahlásit do 8 dnů pro obdržení zboží, jinak kupující ztratí veškeré nároky vyplývající z těchto nedostatků. Poskytujeme záruku pro naše stroje při správném používání na dobu zákonné záruční lhůty od předání takovým způsobem, že každý díl stroje, který se stane během této doby prokazatelně nepoužitelným z důvodu vady materiálu nebo výroby, bezplatně nahradíme. Za díly, které sami nevyrábíme, poskytujeme záruku jen v takovém rozsahu, v jakém nám přísluší nároky na záruku od subdodavatelů. Náklady za používání nových dílů přebírá kupující. Nároky na vrácení peněz a slevu z kupní ceny a jiné nároky na náhradu škody jsou vyloučeny.

Záruka SK
