BRUGSANVISNING HBS261 SCHEPPACH

Båndsav | Oversættelse af den originale driftsvejledning .......................................... 300

• Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja: Georg Kohler Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 09.10.2024 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management FI | 299www.scheppach.comIndholdsfortegnelse 1 Indledning p. 300

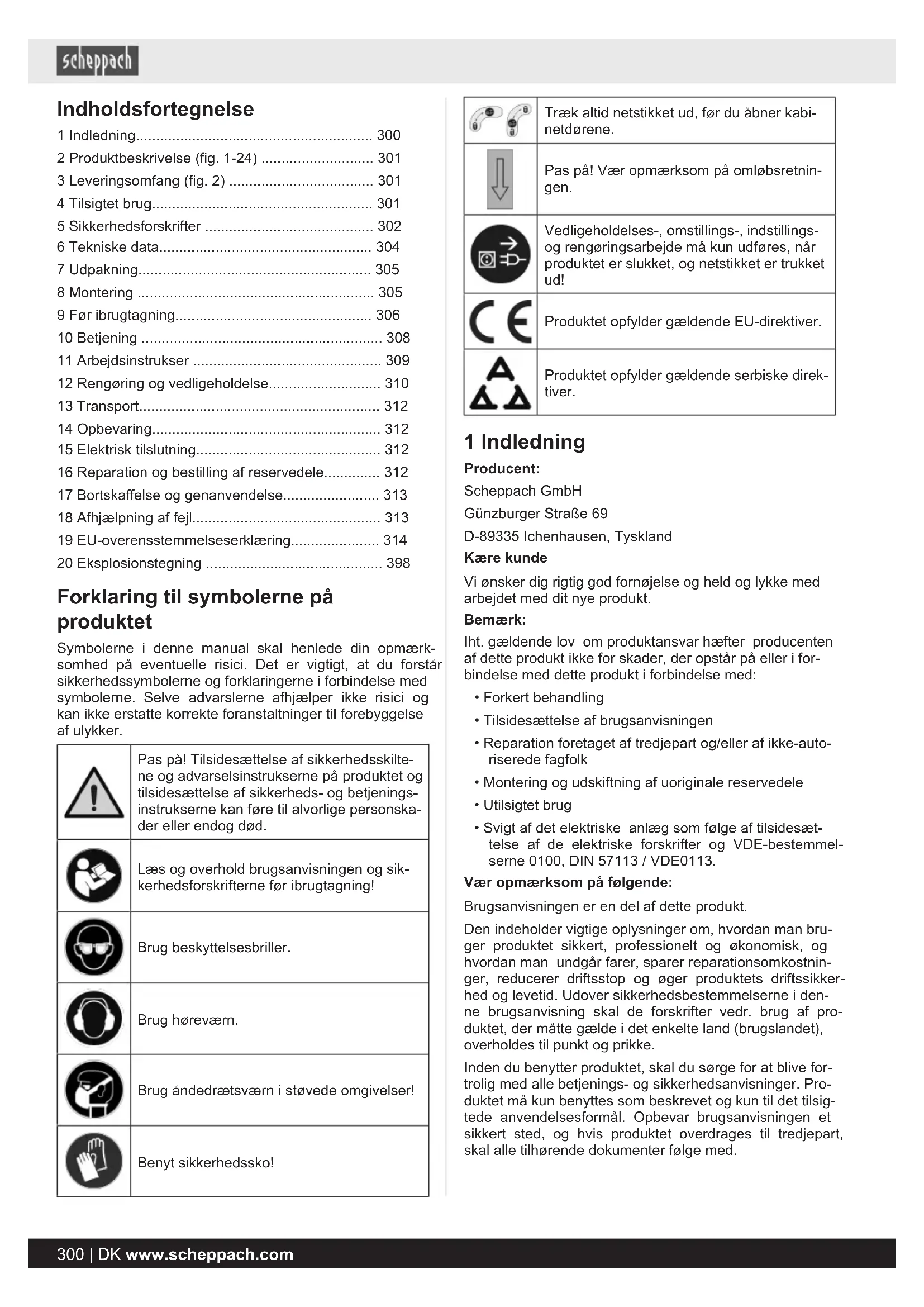

• 2 Produktbeskrivelse (fig. 1-24) p. 301
• 3 Leveringsomfang (fig. 2) p. 301
• 4 Tilsigtet brug p. 301
• 5 Sikkerhedsforskrifter p. 302
• 6 Tekniske data p. 304
• 7 Udpakning p. 305
• 8 Montering p. 305
• 9 Før ibrugtagning p. 306
• 10 Betjening p. 308
• 11 Arbejdsinstrukser p. 309
• 12 Rengøring og vedligeholdelse p. 310
• 13 Transport p. 312
• 14 Opbevaring p. 312
• 15 Elektrisk tilslutning p. 312
• 16 Reparation og bestilling af reservedele p. 312
• 17 Bortskaffelse og genanvendelse p. 313
• 18 Afhjælpning af fejl p. 313
• 19 EU-overensstemmelseserklæring p. 314
• 20 Eksplosionstegning Forklaring til symbolerne på produktet Symbolerne i denne manual skal henlede din opmærk- somhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker. Pas på! Tilsidesættelse af sikkerhedsskilte- ne og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjenings- instrukserne kan føre til alvorlige personska- der eller endog død. Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning! Brug beskyttelsesbriller. Brug høreværn. Brug åndedrætsværn i støvede omgivelser! Benyt sikkerhedssko! Træk altid netstikket ud, før du åbner kabi- netdørene. Pas på! Vær opmærksom på omløbsretnin- gen. Vedligeholdelses-, omstillings-, indstillings- og rengøringsarbejde må kun udføres, når produktet er slukket, og netstikket er trukket ud! Produktet opfylder gældende EU-direktiver. Produktet opfylder gældende serbiske direk- tiver. 1 Indledning Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Kære kunde Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt. Bemærk: Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i for- bindelse med dette produkt i forbindelse med: p. 398

• Tilsidesættelse af brugsanvisningen

• Reparation foretaget af tredjepart og/eller af ikke-auto- riserede fagfolk

• Montering og udskiftning af uoriginale reservedele

• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel- serne 0100, DIN 57113 / VDE0113. Vær opmærksom på følgende: Brugsanvisningen er en del af dette produkt. Den indeholder vigtige oplysninger om, hvordan man bru- ger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostnin- ger, reducerer driftsstop og øger produktets driftssikker- hed og levetid. Udover sikkerhedsbestemmelserne i den- ne brugsanvisning skal de forskrifter vedr. brug af pro- duktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke. Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Pro- duktet må kun benyttes som beskrevet og kun til det tilsig- tede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med. 300 | DK www.scheppach.com2 Produktbeskrivelse (fig. 1-24)

1. Tænd/Sluk-kontakt

7a. Fingermøtrik (tværsnitslære) 7b. Skalaviser (tværsnitslære)

10a. Spændebøjle 10b. Spændeskrue (parallelanslag)

11a. Sikkerhedsafbryder 11b. Unbrakoskrue (kabinetdør)

18. Fastspændingshåndtag

24. Løbeflade (båndsavklinge)

28. Øverste optagelsesholder

31. Båndhjulsremskive

18. 1 x Fastspændingshåndtag

J. 1 x Møtrik (M6) K. 1 x Sekskantskrue (M6x40 mm) L. 1 x Vingemøtrik (M6) 1 x Båndsav 1 x Brugsanvisning 4 Tilsigtet brug Båndsaven bruges til længde- og tværsavning af træ og træ-lignende emner. Runde materialer må kun saves med passende fastspændingsanordninger. ADVARSEL Brug ikke produktet til at skære i andre materialer end dem, der er beskrevet i brugsanvisningen. ADVARSEL Den medfølgende båndsavklinge er udelukkende be- regnet til at skære i træ! Brug ikke denne savklinge til at skære brænde! Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf. Der må kun bruges båndsavklinger, som er egnet til pro- duktet. Tilsigtet anvendelse omfatter også overholdelse af sikker- hedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen. Personer, der benytter og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer. Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader. Vær opmærksom på, at vores produkter ikke er konstrue- ret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i er- hvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde. Forklaring til signalord i brugsanvisningen FARE Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade. DK | 301www.scheppach.comADVARSEL Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade. FORSIGTIG Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade. PAS PÅ Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse. 5 Sikkerhedsforskrifter Generelle sikkerhedsforskrifter for elværktøj Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug. Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrif- terne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel). ADVARSEL Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskre- vet, kan dette føre til elektrisk stød, brand og/eller alvor- lige personskader.

1) Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkon- takten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stik- kontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord- forbundet. c) Hold elværktøj på afstand af regn og fugt. Ind- trængning af vand i et elværktøj øger risikoen for at få stød. d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller be- vægelige dele. Beskadigede eller sammenfiltrede til- slutningsledninger øger risikoen for at få stød. e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød. f) Hvis brug af elværktøjet i fugtigt miljø er uundgåe- lig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvir- ket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser. b) Brug personlige værnemidler og altid beskyttel- sesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høre- værn, afhængigt af hvad elværktøjet bruges til, mind- sker risikoen for personskader. c) Undgå utilsigtet ibrugtagning. Sørg for, at elværk- tøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batte- riet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsynin- gen, kan dette forårsage ulykker. d) Fjern indstillingsværktøjer eller skruenøgler, in- den du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktø- jet, kan medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer. f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan bli- ve viklet ind i bevægelige dele. g) Hvis der kan monteres støvudsugnings- og op- samlingsudstyr, skal sådant tilsluttes og anven- des korrekt. Brug af støvudsugning kan mindske fa- rer pga. støv. h) Forlad dig ikke på falsk sikkerhed, og overskrid ik- ke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længe- re tids brug. Skødesløse handlinger kan føre til alvor- lige personskader på en brøkdel af et sekund.

4) Anvendelse og behandling af

elværktøjet a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde. 302 | DK www.scheppach.comb) Brug aldrig et elværktøj med defekt kontakt. Et el- værktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværk- tøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ik- ke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer. e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om be- vægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forrin- get. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedlige- holdt elværktøj. f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre. g) Brug elværktøjet, indsatsværktøjet, indsatsværk- tøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

a) Elværktøjet må kun repareres af uddannet fagper- sonale, og der må kun bruges originale reservede- le. Dette sikrer, at elværktøjet også fremover er sik- kert at benytte.

5.1 Sikkerhedsforskrifter for båndsave

a) Brug ikke beskadigede eller deformerede båndsavklinger. Beskadigede eller deformerede båndsavklinger kan revne og/eller bukke. b) Der må ikke bruges kølemidler. Brug af vand eller andre kølemidler kan give elektrisk stød. c) Brug båndsaven med passende hastighed i for- hold til de tilladte anvendelser og materialer. Ar- bejde med uhensigtsmæssig hastighed i forhold til det materiale, der saves, kan medføre brud på båndsav- klingen samt personskader. d) Brug ikke elværktøjet med åbent adgangsdækslet til båndsavklingen. Kontakt med bevægelige dele kan medføre personskader.

5.2 Yderligere sikkerhedsforskrifter

ADVARSEL Værktøjer kan være skarpe og blive varme under brug. Brug altid beskyttelseshandsker, når du håndterer værktøjer.

• Til savning af rundt eller uregelmæssigt formet træ bør der anvendes en anordning, så det sikres, at em- net ikke kan vride sig.

• Ved højkantsavning af brædder skal der anvendes en anordning, som sikrer emnet mod tilbageslag.

• Hvis der kan monteres støvudsugnings- og op- samlingsudstyr, skal sådant tilsluttes og anven- des korrekt. Brug af støvudsugning kan mindske fa- rer pga. støv.

• Produktet må kun bruges af personer, som er fortroli- ge med håndteringen heraf. ADVARSEL Den medfølgende båndsavklinge er udelukkende be- regnet til at skære i træ! Brug ikke denne savklinge til at skære brænde!

• Sørg inden ibrugtagning for, at netspændingen stem- mer overens med driftsspændingen på typeskiltet.

• Lange forsyningsledninger og forlængerkabler, ka- beltromler osv. forårsager spændingsfald og kan be- virke, at motoren ikke vil starte.

• Hold børn og andre personer på afstand, når pro- duktet benyttes. Hvis du bliver distraheret, risikerer du at miste kontrollen over produktet.

• Overhold omdrejningsretningen for motor og savbånd.

• Produktet må aldrig benyttes med defekt Beskyttel- sesudstyr eller uden sikkerhedsudstyr.

• Undlad at behandle emner, som er for små til, at de kan holdes sikkert i hånden. ADVARSEL Fare for personskade! Hvis man fjerner blokeringer med bare hænder, risike- rer man at komme til skade. – Benyt beskyttelseshandsker. – Brug passende værktøj (f.eks. en træpind).

• De justerbare beskyttelsesanordninger skal indstilles således, at de er så tæt ved emnet som muligt.

• Beskyttelsesskærme må ikke anvendes til transport eller usagkyndig drift af produktet. ADVARSEL Anvend ikke beskadiget eller deformeret indsatsværk- tøj. ADVARSEL Sørg for, at det emne, som skal behandles, er egnet til indsatsværktøjets omdrejningstal. ADVARSEL Er bordindlægget beskadiget, risikerer man, at mindre genstande kan klemme sig fast mellem bordindlægget og savklingen og blokere sidstnævnte. Udskift da straks de beskadigede bordindlæg! DK | 303www.scheppach.comADVARSEL Risiko for ulykker! Rengøringsarbejde skal som hovedregel udføres med produktet sluk- ket. Fare for personskader! Lad produktet kø- le af inden enhver form for rengøringsarbej- de. Motorelementer er meget varme. Risiko for personskade og forbrænding! Produktet kan starte uventet og derved medføre per- sonskader. – Sluk produktet inden enhver form for rengøringsar- bejde. – Lad motoren køle af. PAS PÅ Båndsavklingens tænder skal pege nedad.

• Brug ikke produktet, hvis det er beskadiget. Fjern al- drig beskyttelsesudstyr fra produktet. Dette kan med- føre alvorlige personskader.

• Ved vinkelsnit med savbordet i hældningsstilling skal parallelanslaget anbringes på bordets nederste del. PAS PÅ Lange emner skal sikres mod at vippe ned i slutningen af savearbejdet (f.eks. med en afrulningsstander el.lign.).

• Overhold med hænderne en vis sikkerhedsafstand til savbåndet. Brug en skubbestang til smalle snit.

• Anbring skubbestangen i den hertil indrettede holder på produktet, så du kan nå den fra din normale ar- bejdsposition og altid har den inden for rækkevidde.

• Sluk produktet, når det ikke benyttes.

• I normal arbejdsposition befinder operatøren sig foran produktet. Restrisici Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Hold hænderne væk fra arbejdsområdet, når pro- duktet er i drift.

Høreskader, hvis der ikke bruges foreskrevet høreværn.

• Lungeskader, hvis der ikke bruges foreskrevet ånde- drætsværn.

• Fare for personskade pga. udslyngede værktøjer ved forkert fastholdelse eller føring.

• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Undgå utilsigtet igangsætning af produktet: Når stikket isættes i stikkontakten, må Tænd/Sluk-kontakten ikke trykkes ind.

• Før der gennemføres indstillings- eller vedligeholdel- sesarbejde, skal man slippe Tænd/Sluk-kontakten og trække netstikket ud. ADVARSEL Dette elværktøj danner et elektromagnetisk felt under drif- ten. Dette felt kan under bestemte omstændigheder for- ringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicin- ske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes. ADVARSEL På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Ray- nauds syndrom). Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sam- men. De pågældende områder forsynes ikke tilstrække- ligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge. 6 Tekniske data Vekselstrømsmotor 230 - 240 V~ 50Hz Strømforbrug 370 Watt (S1*) 550 Watt (S2 20min**) Omdrejningstal i tomgang n

Båndsavklingelængde 1790 mm Båndsavklingebredde 6 mm Båndsavklingebredde maks. 13 mm Båndsavklingehastighed 720/1000 m/min Snithøjde 130 mm Udhæng 245 mm Savbordsstørrelse 307 x 315 mm Savbordsstørrelse med forlæn- ger 315 x 520 mm Savbord med hældning 0° - 45° Emnestørrelse maks. 580x400x130 mm Kabellængde 1800 mm Vægt ca. 22 kg Forbehold for tekniske ændringer! *Driftsfunktion S1 (kontinuerlig drift) Produktet kan køre kontinuerligt med den angivne effekt. **Driftsfunktion S2 (korttidsdrift) Produktet må kun køre kortvarigt med den angivne effekt (20 min). Emnet skal som minimum have en højde på 3 mm og en bredde på 10 mm. 304 | DK www.scheppach.comStøjværdier ADVARSEL Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden. Støj- og vibrationsværdierne er bestemt i henhold til EN

3 dB De angivne støjemissionsværdier er blevet målt iht. en standardiseret testproces og kan bruges til at sammenlig- ne et elværktøj med et andet. De angivne støjemissionsværdier kan også bruges til at gennemføre en indledende vurdering af belastningen. ADVARSEL Støjemissionsværdierne kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes. Forsøg at holde belastningen så lav som mulig. Eksem- pelvis ved at begrænse arbejdstiden. I denne forbindel- se skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belast- ning). 7 Udpakning ADVARSEL Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og småde- le! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.

• Fjern emballeringsmaterialet samt emballage-/trans- portsikringer (hvis sådanne findes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér produktet og tilbehørsdelene for transport- skader. Rapportér straks evt. skader til den trans- portvirksomhed, som leverede produktet. Senere re- klamationer anerkendes ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med produktet ved at læse brugsan- visningen, før arbejdet påbegyndes.

• Tilbehør samt slid- og reservedele må kun være origi- nale dele. Reservedele fås hos faghandlen.

• Husk, at bestillinger skal være forsynet med artikel- numre samt type og fremstillingsår for produktet. 8 Montering PAS PÅ Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! ADVARSEL Træk lysnetstikket ud, før der foretages ind- stillings-, vedligeholdelses- eller reparations- arbejde! Nødvendigt værktøj:

• = indgår ikke nødvendigvis i leveringsomfanget! Bemærk: Man kan opbevare det medfølgende værktøj på mag- netstrimlerne på produkthovedet.

8.1 Montering af savbord (8)

(fig. 1, 3, 4, 5, 6, 8) Bemærk: Inden første ibrugtagning og efter hver afmontering af savbordet skal savbordet justeres.

1. Træk savbordet (8) ud som beskrevet i 10.1.

5. Fastgør savbordet (8) til de respektive monteringshul-

ler i stellet (21) ved hjælp af klemmepladen (20), de to unbrakoskruer (F), spændeskiverne (G) og låsering- skiverne (H). Brug en unbrakonøgle 5 mm.

6. Monter klemmepladen (8a) i det midterste monterings-

hul. Spænd ikke spændegrebet (8a) fast endnu.

7. Indstil skalaviseren (15) således, at den peger på

9. Lås spændegrebet (8a) for at fastgøre savbordet (8).

Spænd de to unbrakoskruer (F) fast. Brug en unbrakonøgle 5 mm.

10. Juster evt. skalaviseren (15) endnu en gang, og stil

11. Til afstivning af savbordet (8) monteres sekskantskru-

(22a) sidder korrekt, og spænd dem evt. fast. Brug en gaffelnøgle SW 8/10 (A).

3. Hvis savbordet (8) ikke er indstillet retvinklet i forhold

endestoppunktet eller mod uret for at forhøje dette.

Indjuster savbordet (8) retvinklet i forhold til båndsav- klingen (6) ved hjælp af en firkant*; bring endestopskru- en (22) i den ønskede position, og spænd kontramøtrik- ken (22a) igen. Brug en gaffelnøgle SW 8/10 (A).

• = indgår ikke nødvendigvis i leveringsomfanget!

8.3 Anvendelse som stationær

maskine (fig.1) Ved kontinuerlig brug skal produktet monteres på en ar- bejdsbænk.

• Produktet skal opstilles, så det står stabilt; dvs. at det skal skrues fast til en arbejdsbænk eller et fast under- stativ.

• Der findes fastgørelseshuller i foden (9) til dette for- mål.

1. Marker borehullerne.

– Placer produktet, som du ønsker, at det skal være monteret senere. – Markér positionerne for de huller, der skal bores, på arbejdsbænken. Disse bestemmes ud fra hullerne i foden (9). Det anbefales at montere tæt på kanten.

3. Placer produktet over de borede huller, så de dækker

hullerne i foden (9), indsæt egnede skruer* gennem hullerne ovenfra, og spænd dem fast.

• = indgår ikke nødvendigvis i leveringsomfanget!

8.4 Udsugningsstuds (17) (fig. 1)

Produktet er udstyret med en udsugningsstuds. Udsugningsstudsen (17) har tre forskellige diametre. Tilslut en støvudsugning ved bearbejdning af støvende materialer. PAS PÅ Støvudsugningen skal være egnet til det materiale, der skal forarbejdes. Brug en speciel udsugningsanordning til udsugning af særligt skadeligt eller kræftfremkaldende støv.

1. Sæt slangen fra en egnet støvudsugning* (f.eks. indu-

stristøvsuger) direkte på den ønskede udsugnings- studs (17).

• = indgår ikke nødvendigvis i leveringsomfanget!

holderen på stellet (21). Brug en unbrakonøgle 5 mm (D) og en gaffelnøgle SW 8/10 (A).

2. Hænd skubbestangen (13) på skruen (I).

Bemærk: Hvis skubbestangen ikke bruges, skal den altid opbeva- res i skubbestangsholderen. 9 Før ibrugtagning Nødvendigt værktøj:

• = indgår ikke nødvendigvis i leveringsomfanget!

9.1 Hvilken båndsavklinge skal der

anvendes? Kontrollér, at indsatsværktøjet sidder ordentligt fast. Forkert eller usikkert fastgjorte indsatsværktøjer kan løs- ne sig under drift og skade dig. Den båndsavklinge, som er en del af leveringsomfanget, er beregnet til universel brug. Følgende kriterier skal op- fyldes, når man vælger båndsavklinge:

• Med et smalt savbånd kan man skære smallere radier end med et bredt.

• Brug brede båndsavklinger for at udføre lige snit. Det- te er især vigtigt ved skæring i træ. Båndsavklingen har tendens til at følge træets årer og kan dermed let afvige fra det ønskede sted.

• Fintandede savbånd skærer glattere, men også lang- sommere, end grove savbånd.

• Brug kun uskadte, fejlfri båndsavklinger. Bøjede, uskarpe eller på anden måde beskadigede båndsav- klinger kan knække.

9.2 Spænding af båndsavklingen (6)

(fig. 11) PAS PÅ Hvis båndsaven ikke skal bruges i længere tid, skal du løsne båndsavklingen; dvs. at du skal huske at kontrol- lere savklingespændingen, inden du tænder båndsaven igen.

1. For at spænde båndsavklingen (6) skal du dreje

spændeskruen (2) med uret. Bemærk:

• Man kan nu kontrollere, om båndsavklingen er spændt korrekt, ved at trykke med fingeren på siden af båndsavklingen, omtrent midt mellem de to bånd- hjul. Herved skal båndsavklingen kun kunne presses minimalt (ca. 1-2 mm) ind.

• Den tilstrækkeligt spændte båndsavklinge har en me- tallink klang, når man banker på den. 306 | DK www.scheppach.com• Båndsavklingen skal løsnes, hvis den ikke skal benyt- tes i længere tid, så den ikke udvider sig. PAS PÅ Hvis savbåndet er spændt for hårdt, kan det knække. PAS PÅ Fare for personskade! Hvis spændingen er for lav, kan det drevne båndhjul skride, så båndsavklingen ikke bevæger sig.

(fig. 11) PAS PÅ Før båndsavklingen kan indstilles, skal båndsavklingen spændes korrekt.

Båndsavklingen (6) skal i den forbindelse køre på lø- befladen (24) for det øverste båndhjul (23). Hvis dette ikke er tilfældet, skal du korrigere hæld- ningsvinklen for det øverste båndhjul (23).

3. For at gøre dette skal du åbne vingemøtrikken (12a).

– Hvis båndsavklingen (6) kører tættere på bagkan- ten af det øverste båndhjul (23), skal indstillings- grebet (12) drejes mod uret. – Hvis båndsavklingen (6) kører tættere på forkan- ten af det øverste båndhjul (23), skal indstillings- grebet (12) drejes med uret.

på løbefladen (24) for det nederste båndhjul (25). Hvis dette ikke er tilfældet, skal hældningen for det øverste båndhjul (23) tilpasses på ny.

8. Spænd vingemøtrikken (12a) fast igen.

9. Efter indstillingen skal man lukke kabinetdørene (11)

igen og sikre dem med unbrakoskruerne (11b). Brug en unbrakonøgle 5 mm (D).

• Støttelejerne (27) skal efterjusteres før første ibrugtagning og efter hvert båndsavklingeskift.

• Indstillingen af bag- og sidebåndsavklingeføringen sker ved hjælp af excentriske støttelejer (27a, 27c, 27e, 27g). Disse excentriske støttelejer (27a, 27c, 27e, 27g) mu- liggør præcis finjustering af båndsavklingens (6) posi- tion og orientering for at sikre nøjagtighed og forbedre produktets ydeevne.

Det bageste øvre støtteleje (27a) optager emnets fremfø- ringstryk.

2. Drej det bageste øvre støtteleje (27a), indtil det ikke li-

ge netop ikke længere rører ved båndsavklingen (6) (afstand maks. 0,5 mm). Sørg for, at det bageste øvre støtteleje (27a) er cen- treret på båndsavklingen (6).

3. Spænd pinolskruen (27b) for det øverste støtteleje

Det bageste nedre støtteleje (27e) optager emnets frem- føringstryk.

2. Drej det bageste nedre støtteleje (E), indtil det lige

netop ikke rører ved båndsavklingen (6) (afstand maks. 0,5 mm). Sørg for, at det bageste nedre støtteleje (27e) er cen- treret på båndsavklingen (6).

3. Spænd pinolskruen (27f) for det nederste støtteleje

(28), og indjuster denne (28) med båndsavklingen (6). Brug en stjerneskruetrækker eller gaffelnøglen SW 8/10 (A).

op ikke længere rører ved båndsavklingen (6) (afstand maks. 0,5 mm). Sørg for, at de øverste sidestøttelejer (27c) er centre- ret på båndsavklingen (6) og er indbyrdes parallelle.

3. Spænd pinolskruerne (27d) for de øverste sidestøtte-

lejer (27c) fast igen. Brug unbrakonøglen 3 mm (B). DK | 307www.scheppach.com9.4.5 Nederste sidestøtteleje (27g) (fig. 15) Til indstilling af de nederste sidestøttelejer (27g) kan det være nødvendigt at vippe savbordet (8) til 45°. (se 10.4)

2. Drej de nederste sidestøttelejer (27g), indtil de lige

netop ikke længere rører ved båndsavklingen (6) (af- stand maks. 0,5 mm). Sørg for, at de øverste sidestøttelejer (27g) er centre- ret på båndsavklingen (6) og er indbyrdes parallelle.

3. Spænd pinolskruerne (27h) for de nederste sidestøtte-

båndsavklingebeskyttelse (5) (fig. 16) Bemærk: Indstillingen skal kontrolleres eller genindstilles inden hver skæreproces.

1. Løsn spændemøtrikken (4).

2. Sænk båndsavklingebeskyttelsen (5), med hånden, så

tæt som muligt (afstand ca. 2-3 mm) på det emne, der skal bearbejdes.

3. Spænd spændemøtrikken (4) fast igen.

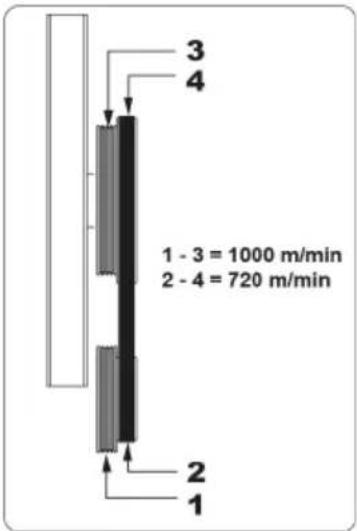

9.6 Indstilling af båndhastighed

3. Sæt remmen (29) på den ønskede drivremskive (30)

og på den parallelle båndhjulsremskive (31) (S1 eller S2). Sørg for, at indhakkene griber ind i hinanden, og at remmen (29) er centreret på drivremskiven (30) og båndhjulsremskiven (31).

4. Tryk motoren (16) lidt bagud, og spænd remstramme-

Hårdttræ, hårdttræ-lignende materia- ler, fine snit

Blødt træ, bløde materialer, mellem- grove og grove snit 10 Betjening Båndsaven er en stationær sav med en drevet båndsav- klinge, indelukket i en ring. Båndsaven kan udføre præci- se snit i træ og lignende materialer. Betjeningselementernes funktion fremgår af de følgende beskrivelser. PAS PÅ Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! Bemærk: Produktet er udstyret med en sikkerhedsafbryder. Dette betyder, at produktet ikke kan tilkobles, hvis dørene er åb- ne eller ikke er lukket korrekt. Sørg for, at de to sikkerhedsafbrydere (11a) går korrekt i indgreb i kabinetdørene (11). ADVARSEL Fare for personskade! Tænd/Sluk-kontakten og sikkerhedsafbryderen må ikke låses! – Produktet må ikke benyttes, hvis kontakterne er be- skadiget. – Før hver brug skal man sikre sig, at produktet er i funktionsdygtig stand. ADVARSEL Sørg altid for, at apparatet er korrekt monteret! ADVARSEL Sørg for, at det emne, som skal behandles, er egnet til indsatsværktøjets omdrejningstal. 308 | DK www.scheppach.comBemærk: Ved kontinuerlig brug skal produktet monteres på en ar- bejdsbænk.

• Vent, indtil indsatsværktøjet har nået det fulde omdrejningstal, inden du behandler emnet.

• Vælg indsatsværktøjet i overensstemmelse med det emne, der skal behandles.

• Savbordet skal være monteret korrekt.

• Opstil produktet stabilt.

• Før maskinen tages i brug, skal alle skærme og sik- kerhedsanordninger være monteret korrekt. Beskadi- gede eller ulæselige mærkater skal erstattes med nye.

• Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betin- gelser for at sikre en korrekt drift af elværktøjet.

• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.

• Vær opmærksom på indsatsværktøjets løberetning.

10.1 Forlængelse af savbord (8) (fig. 3)

1. Åbn spændegrebet (8a).

2. Træk savbordet (8) ud til den ønskede længde.

3. Lås spændegrebet (8a) igen.

Spændegrebet (8a) er lukket, når det vender nedad.

10.2 Parallelanslag (10) (fig. 19)

Bemærk: Parallelanslaget (10) kan monteres til venstre eller højre for båndsavklingen (6).

1. Løsn spændebøjlen (10a) for parallelanslaget (10).

4. Tryk spændebøjlen (10a) nedad for at fiksere paral-

lelanslaget (10). For at øge spændebøjlens (10a) spændekraft løsner man spændebøjlen (10a), drejer spændeskruen (10b) med uret og trykker spændebøjlen (10a) ned igen for at teste spændekraften. Gentag processen, indtil spændebøjlens (10a) spæn- dekraft er tilstrækkelig.

5. Sørg for, at parallelanslaget (10) altid løber parallelt

med båndsavklingen (6).

10.3 Tværsnitslære (7) (fig. 20)

1. Skub tværsnitslæren (7) ind i noten på savbordet (8).

2. Løsn fingermøtrikken (7a).

3. Drej tværsnitslæren (7), indtil det ønskede vinkelmål

er indstillet. Skalaviseren (7b) på tværsnitslæren (7) viser den ind- stillede vinkel.

4. Spænd fingermøtrikken (7a) fast igen.

2. Løsn fastspændingshåndtaget (18).

3. Ved hjælp af fingermøtrikken (19) kan man indstille

det ønskede vinkelmål på gradskalaen (14).

4. Spænd låsegrebet (18) fast.

PAS PÅ Når savbordet er hældet, skal parallelanslaget anbrin- ges til højre for båndsavklingen. Herved forhindres det, at emnet skal skride.

10.5 Tænding/slukning af produktet

(fig. 1, 22) Sørg for, at de to sikkerhedsafbrydere (11a) går korrekt i indgreb i kabinetdørene (11). Tænd

1. Sæt netstikket i en korrekt sikret netstikkontakt.

2. Tryk på Tænd/Sluk-kontakten (1), der er mærket med

"I", for at tænde produktet. Slukning

1. Tryk på STOP-kontakten (1a), eller løft afdæknings-

hætten, og tryk på tasten "0" på Tænd/Sluk-kontakten (1).

2. Træk netstikket ud af netstikkontakten, når produktet

ikke er i brug. 11 Arbejdsinstrukser De følgende, sikre arbejdsmåder skal betragtes som et bi- drag til en sikker brug af produktet, dog kan de ikke an- vendes helt, fuldstændigt eller omfattende til ethvert ar- bejde. De kan ikke behandle alle mulige, farlige tilstande og skal fortolkes med omhu.

• Sundhedsfare som følge af træstøv eller træspåner. Brug ubetinget personlige værnemidler som f.eks. be- skyttelsesbriller. Brug udsugningsanlægget!

• Når produktet ikke er i drift, f.eks. efter afslutning af arbejdet, skal båndsavklingen løsnes. Anbring en pas- sende instruks om, hvordan båndsavklingen spæn- des, på produktet, så den næste bruger ved besked.

• Undlad at opbevare benyttede savbånd sammen, og opbevar dem sikkert på et tørt sted. Inden brug skal disse kontrolleres for fejl såsom tænder eller revner. Undlad at bruge fejlbehæftede savbånd! ADVARSEL Værktøjer kan være skarpe og blive varme under brug. Brug altid beskyttelseshandsker, når du håndterer værktøjer.

• Kontrollér afdækninger og beskyttelsesudstyr for ska- der og korrekt montering. Udskift i givet fald disse.

• Bær høreværn og beskyttelsesbriller under hele arbej- dets varighed.

• Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan bli- ve viklet ind i bevægelige dele.

• Under arbejdet skal savbåndstyreskinnen altid anbrin- ges så tæt som mulig op ad emnet.

• Arbejd kun i dagslys eller i god kunstig belysning.

• Brug altid parallelanslaget til lige snit for at forhindre, at emnet vælter eller skrider. DK | 309www.scheppach.com• Overhold med hænderne en vis sikkerhedsafstand til savbåndet. Brug en skubbestang til smalle snit.

• Stil savbordet i den passende position til skråsnit, og før emnet langs med parallelanslaget.

• For at skære svalehaleformede mærker, tapper eller kiler skal du bringe savbordet i den pågældende posi- tion på vinkelskalaen.

• Ved bueformede eller uregelmæssige snit i emnet skal du skubbe det ensartet frem med begge hænder og samlede fingre. Hold fast i emnet med hænderne i det sikre område.

• Ved gentagelse af bueformede og uregelmæssige snit anbefales det at bruge en hjælpeskabelon.

• Til savning af rundt eller uregelmæssigt formet træ bør der anvendes en anordning, så det sikres, at em- net ikke kan vride sig. Bemærk: Udfør en testkørsel uden belastning før det første arbejde og efter hvert skift af værktøj. Sluk straks for produktet, hvis værktøjet kører ujævnt, der er kraftige vibrationer, el- ler der høres unormale lyde.

• Under arbejdet skal savbåndstyreskinnen altid anbrin- ges så tæt som mulig op ad emnet.

• Emnet skal altid føres med begge hænder og holdes fladt ned på savbordet. På denne måde undgås det, at båndsavklingen fastklemmes.

• Det anbefales at udføre et snit i en enkelt arbejdsgang i stedet for at opdele den i flere afsnit, hvor det kan bli- ve nødvendigt at trække emnet tilbage. Hvis det dog ikke kan undgås at trække emnet tilbage, skal båndsaven slukkes forinden. Emnet må først trækkes tilbage, når båndsavklingen er standset fuldstændigt.

• Under savning skal emnet altid føres i den længste si- de.

11.1 Udførelse af længdesnit (fig. 1, 16)

Savning langs med træets fibre betegnes som længde- snit. Man kan med fri hånd skære langs med en opmær- ket linje eller langs med parallelanslaget for at opnå et bedre resultat. Ved retvinklede snit (savbordet er retvinklet i forhold til båndsavklingen) placeres parallelanslaget til venstre for båndsavklingen, så emnet med højre hånd kan føres sik- kert langs med anslaget. PAS PÅ Lange emner skal sikres mod at vippe ned i slutningen af savearbejdet (f.eks. med en afrulningsstander el.lign.).

1. Indstil parallelanslaget (10) som beskrevet i 10.2.

2. Sænk båndsavklingebeskyttelsen (5) ned på emnet

3. Tænd saven som beskrevet under 10.5.

4. Anbring hænderne med samlede fingre fladt på em-

net, og skub emnet langs med parallelanslaget (10) ind mod båndsavklingen (6).

5. Skub altid emnet helt igennem med ensartet fremfø-

ring langs med parallelanslaget ved hjælp af skubbe- stangen (13).

11.2 Udførelse af tværskæringer (ill. 20)

Savning i en ret vinkel i forhold til træets fibre betegnes som tværsnit. Denne form for snit kan også udføres med fri hånd, men af hensyn til sikkerhed og præcision anbefales det at bruge en tværsnitslære. Tværsnitslæren kan indstil- les til geringssnit op til 45°. I forbindelse med et skråtstillet savbord kan der også udføres dobbelte geringssnit.

1. Indsæt tværsnitslæren (7) som beskrevet i 10.3.

2. Hold emnet fast mod anslaget på tværsnitslæren (7)

og fladt på savbordet (8). ADVARSEL Vær opmærksom på dine fingre, især ved afslutningen af snittet, og hold afstand til indsatsværktøjet.

11.3 Udførelse af skråsnit (fig. 21)

Ved langsgående geringssnit med et skråtstillet savbord skal parallelanslaget anbringes til højre for båndsavklin- gen på den side, der vender nedad (hvis emnets bredde tillader dette), for at sikre emnet mod at glide ned.

1. Indstil savbordet (8) til den ønskede vinkel (se 10.4).

En af de vigtigste egenskaber ved en båndsav er mulig- heden for på enkel vis at kunne save kurver og radier.

1. Sænk båndsavklingebeskyttelsen (5) ned på emnet

2. Tænd saven som beskrevet i 10.5.

3. Pres emnet fast på savbordet (8), og skub det lang-

somt ind i båndsavklingen (6). I mange tilfælde er det hensigtsmæssigt at udsave kurver og hjørner groft ca. 6 mm fra linjen.

4. Hvis der skal saves kurver, som er for snævre til den

anvendte båndsavklinge, skal man save hjælpesnit op til kurvens forside. Herefter kan man save den endeli- ge radius. 12 Rengøring og vedligeholdelse ADVARSEL Træk lysnetstikket ud, før der foretages ind- stillings-, vedligeholdelses- eller reparations- arbejde! 310 | DK www.scheppach.com12.1 Rengøring ADVARSEL Risiko for ulykker! Rengøringsarbejde skal som hovedregel udføres med produktet sluk- ket. Fare for personskader! Lad produktet kø- le af inden enhver form for rengøringsarbej- de. Motorelementer er meget varme. Risiko for personskade og forbrænding! Produktet kan starte uventet og derved medføre per- sonskader. – Sluk produktet inden enhver form for rengøringsar- bejde. – Lad motoren køle af.

Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.

• Undlad at rengøre indsatsværktøjet, mens det er i brug.

• Rengør aldrig savbåndet eller savbåndstyreskinnen med en håndholdt børste eller skraber, mens savbån- det kører. Harpikstilstoppede savbånd forringer ar- bejdssikkerheden og skal rengøres med regelmæssi- ge mellemrum.

• Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betje- ning af og kontrol med elværktøjet i uforudsete situati- oner.

• Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.

• Rengør produktet med en fugtig klud* og en smule smøresæbe med jævne mellemrum. Brug ikke rengø- rings- eller opløsningsmidler; disse kan angribe pro- duktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.

12.2 Vedligeholdelse

ADVARSEL Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele. Risiko for ulykker! Udfør altid vedligeholdel- ses- og rengøringsarbejde med motoren slukket og netstikket trukket ud. Fare for per- sonskader! Lad produktet køle af inden påbe- gyndelse af enhver form for vedligeholdel- ses- og rengøringsarbejde. Motorelementer er meget varme. Risiko for personskade og forbrænding! Produktet kan starte uventet og derved medføre per- sonskader. – Sluk produktet inden enhver form for rengørings- og vedligeholdelsesarbejde. – Lad produktet køle af. – Træk netstikket ud! Nødvendigt værktøj:

• Stjerneskruetrækker*

• = indgår ikke nødvendigvis i leveringsomfanget!

12.2.1 Udskiftning af båndsavklinge (6)

Indstil båndsavklingebeskyttelsen (5) til ca. halv højde.

3. Træk spændebordet (8) ud som beskrevet i 10.1, og

6. Træk den nye båndsavklinge (6) gennem slidsen i

savbordet (8), og sæt den midt på løbefladen (24) på de to båndhjul (23, 25). Tænderne på båndsavklingen (6) skal vende nedad i retning mod savbordet (8).

7. Spænd og indstil båndsavklingen (6) (se 9.3 og 9.2).

8. Efter indstillingen skal man lukke kabinetdørene (11)

igen og sikre dem med unbrakoskruerne (11b). Brug en unbrakonøgle 5 mm (D).

12.2.2 Udskiftning af bordindlæg (32)

• Benyt beskyttelseshandsker.

• I forbindelse med slid eller beskadigelse skal bordind- lægget (32) udskiftes; ellers er der øget fare for per- sonskade.

1. Bring savbordet (8) i pos. 0° som beskrevet i 8.2.

2. Afmonter stjerneskruen (32a) på det slidte bordindlæg

(32), og tryk bordindlægget ud af savbordet (8) nede- fra og op. Brug en stjerneskruetrækker*.

3. Montering af det nye bordindlæg (32) sker i omvendt

• = indgår ikke nødvendigvis i leveringsomfanget!

12.2.3 Efterspænding af rem (29)

3. Tryk motoren (16) let bagud, og spænd remstramme-

• Benyt beskyttelseshandsker.

let opad for at gøre remmen (29) slap, og spænd rem- strammeskruen (29a) en smule. Brug en unbrakonøgle 6 mm (E).

5. Læg den nye rem (29) på drivremskiven (30).

6. Anbring det nederste båndhjul (25) på båndhjulsaks-

len (34), og læg remmen (29) på båndhjulsremskiven (31).

7. Sæt remmen (29) på den ønskede drivremskive (30)

og på den parallelle båndhjulsremskive (31) (S1 eller S2). Sørg for, at indhakkene griber ind i hinanden, og at remmen (29) er centreret på drivremskiven (30) og båndhjulsremskiven (31).

8. Tryk motoren (16) lidt bagud, og spænd remstramme-

• = indgår ikke nødvendigvis i leveringsomfanget! 13 Transport

• Produktet må kun løftes og transporteres i rammen el- ler foden. Brug aldrig beskyttelsesanordningerne, ind- stillingsgrebene eller savbordet til at transportere ma- skine med.

• Hvis produktet skal transporteres, skal man koble det fra lysnettet og opstille det på et andet egnet sted.

• Båndsavklingens beskyttelsesanordning skal være i nederste position, mens båndsaven transporteres.

• For at undgå materielle skader og kvæstelser skal produktet sikres mod at vælte og skride, når det trans- porteres på køretøjer.

• Brug aldrig separerende beskyttelsesanordninger til løftning eller transport. 14 Opbevaring Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5°C og 30°C. Opbevar produktet i den originale emballage. Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet. 15 Elektrisk tilslutning Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

15.1 Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt) kan motoren star- tes igen.

15.2 Beskadigede elektriske

tilslutningsledninger Der opstår ofte isoleringsskader på elektriske tilslutnings- ledninger. Årsagerne hertil kan være:

• tryksteder, hvis tilslutningsledninger føres gennem vindues- eller døråbninger;

• knæksteder, når tilslutningsledningen fastgøres eller trækkes forkert;

• skæresteder, hvis tilslutningsledningen køres over;

• isolationsskader, når stikket trækkes ud af vægstik- kontakten;

• Revner pga. ældning af isoleringen. Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslut- ningsledninger med samme mærkning "H05VV-F". Påtryk af typebetegnelsen på tilslutningskablet er et krav. Sikkerhedsforskrifter for udskiftning af beskadigede eller defekte nettilslutningsledninger Tilslutningstype Y Hvis det bliver nødvendigt at udskifte nettilslutningslednin- gen, skal dette udføres af producenten eller dennes re- præsentant for at undgå, at sikkerheden bringes i fare.

15.3 Vekselstrømsmotor

Tilslutning og reparation af elektrisk udstyr må kun fore- stås af autoriserede elektrikere.

• Netspændingen skal være 220 V – 240V~.

• Forlængerledninger op til en længde på 25 m skal ha- ve et tværsnit på 1,5 kvadratmillimeter. Ved forespørgsler bedes følgende data opgivet:

• Dataene på motorens typeskilt 16 Reparation og bestilling af reservedele Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i kor- rekt stand. Opbevar dele, der er forbundet med tilskade- komst, utilgængeligt for andre personer og børn. PAS PÅ Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke- originale reservedele. Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele. 312 | DK www.scheppach.comTilslutning og reparation Tilslutning og reparation af elektrisk udstyr må kun fore- stås af autoriserede elektrikere.

• Data på mærkepladen Reservedele/tilbehør Båndsavklinge - varenr.: 7901505702 Bordindlæg - varenr.: 5901514013

16.2 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Båndsavklinge, bordindlæg, rem

• = indgår ikke nødvendigvis i leveringsomfanget! 17 Bortskaffelse og genanvendelse Oplysninger om emballage Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler. Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG) Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er perma- nent installeret i en brugt maskine, skal udtages i in- takt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine person- lige oplysninger på den brugte maskine, der skal bort- skaffes!

• Symbolet med den overstregede skraldespand bety- der, at brugte elektriske og elektroniske apparater (el- skrot) ikke må bortskaffes sammen med hushold- ningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder: – Offentlige bortskaffelses- og/eller indsamlingsste- der (f.eks. kommunale genbrugsstationer) – Salgssteder for elektroniske apparater (fysiske bu- tikker og online), forudsat at forhandleren er for- pligtet til at tage sådanne apparater retur - eller til- byder dette frivilligt. – Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kant- længde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, el- ler du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde. – Du kan indhente yderligere tilbagetagningsbetin- gelser hos producenter og distributører hos disses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter an- modning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der instal- leres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (el- skrot). 18 Afhjælpning af fejl Fejl Mulig årsag Afhjælpning Motor fungerer ikke Motor, kabel eller stik defekt, netsikringer sprunget, de to sikkerhedsafbrydere er ik- ke indkoblet korrekt. Få produktet kontrolleret af en fagmand. Du må aldrig selv reparere motoren. Fare! Kontrollér netsikringer- ne, og udskift evt. begge sikkerhedsafbrydere. Motoren starter langsomt og når ikke op på driftshastighed. Spænding for lav, viklinger be- skadiget, kondensator brændt sammen. Få spændingen kontrolleret af en elinstallatør. Få mo- toren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand. Motor støjer for meget. Viklinger beskadiget, motor de- fekt. Få motoren kontrolleret af en fagmand. Motoren når ikke op på fuld ydeevne. Strømkredse i lysnetanlægget overbelastet (lamper, andre mo- torer osv.). Undlad at tilslutte andre produkter eller motorer til samme strømkreds. Motor bliver let overophedet. Overbelastning af motor, util- strækkelig køling af motoren. Undgå, at motoren overbelastes under snittet, fjern støv fra motoren, så der sikres optimal køling af mo- toren. Savesnittet er ru eller bølget. Båndsavklinge sløv, tandform ik- ke egnet til materialetykkelsen. Opslib båndsavklingen, eller brug en egnet båndsav- klinge. Emne rives op eller splintrer. Skæringstryk for højt, eller sav- bånd ikke egnet til formålet. Brug en egnet båndsavklinge. DK | 313www.scheppach.comFejl Mulig årsag Afhjælpning Båndsavklingen løber forkert. • Båndsavklingeføring dårligt indstillet.

• Brug en egnet båndsavklinge. Brandpletter på træet under ar- bejdet.

• Brug en egnet båndsavklinge. Savbånd sidder i klemme un- der arbejdet.

• Båndsavklingeføring dårligt indstillet.

• Indstil båndsavklingeføringen. Motor kører, men båndsavklin- ge bevæger sig ikke Rem er ikke spændt korrekt Efterspænding af rem 19 EU-overensstemmelseserklæring Oversættelse af den originale overensstemmelseserklæring Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Vi erklærer under eget ansvar, at det her beskrevne pro- dukt overholder de gældende direktiver og standarder. Mærke: SCHEPPACH Varebetegnelse: Båndsav - HBS261 Varenr. 59015149969 EU-direktiver: 2014/30/EU, 2006/42/EF, 2011/65/EU* 2006/42/EG - Bilag IV Bemyndiget organ: TÜV SÜD Product Service GmbH Ridlerstraße 65 80339 München Nummer: 0123 Certifikatnummer: M6A0112840465 Rev.00

• Genstanden, der beskrives ovenfor i erklæringen, opfyl- der forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendel- sen af visse farlige stoffer i elektrisk og elektronisk udstyr. Anvendte standarder: EN 62841-1:2015/A11:2022; EN IEC 62841-3-5:2022/A11:2022; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019/A1:2021;

31. Båndhjulreimskive

3. Skalaindiaktoren (15) må være løsnet og skal ikke pe-

OBS Hvis båndsagen er i stillstand over lengre tid må sag- båndet avlastes, dvs. du må kontrollere sagbåndspen- ningen før du slår på båndsagen.

• Sjekk at tildekkinger og beskyttelsesinnretninger ikke har skader og at de er festet korrekt. Bytt delene hvis det er nødvendig.
