Produkta veids	Lentzāģis
Zīmols	Scheppach
Modelis	HBS261
Barošanas spriegums	230-240 V~ 50 Hz
Jauda	370 W (S1) / 550 W (S2 20 min)
Tukšgaitas apgriezieni	1480 min⁻¹
Lentes garums	1790 mm
Lentes platums	6 mm (maks. 13 mm)
Lentes ātrums	720 / 1000 m/min
Maksimālais griešanas augstums	130 mm
Pārkares (atlaišana)	245 mm
Galda izmēri	307 × 315 mm (izvērsums: 315 × 520 mm)
Galda slīpums	0° – 45°
Maksimālie sagataves izmēri	580 × 400 × 130 mm
Svars	apm. 22 kg
Kabeļa garums	1800 mm
Skaņas spiediena līmenis	73 dB (nenoteiktība 3 dB)
Skaņas jaudas līmenis	86 dB (nenoteiktība 3 dB)
Putekļu izsūkšana	Izsūkšanas uzmava ar trīs diametriem
Drošība	Drošības slēdzis uz durvīm, asmens aizsardzība
Paredzētais lietojums	Koksnes un līdzīgu materiālu zāģēšana
Apkope	Tīrīšana pēc lietošanas, asmens un siksnas nomaiņa
Nolietojamās daļas	Lentzāģa asmens, galda ieliktnis, siksnas
Rezerves daļas	Asmens ats.: 7901505702, ieliktņa ats.: 5901514013
Garantija	Juridiskā garantija (atkarībā no valsts)

Bieži uzdotie jautājumi - HBS261 SCHEPPACH

Kā nospriegot lentzāģa asmeni?

Pagrieziet spriegojuma skrūvi (2) pulksteņrādītāja virzienā, lai nospriegotu asmeni. Spriegojums ir pareizs, ja varat pabīdīt asmeni sāniski aptuveni 1–2 mm vidū starp abiem riteņiem.

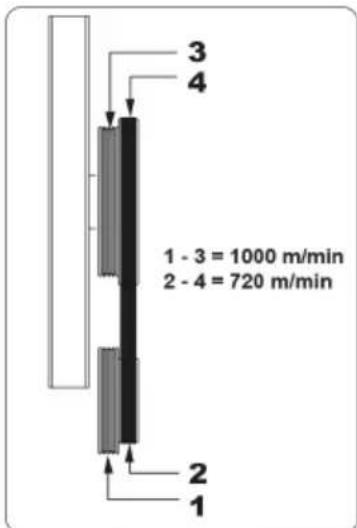

Kā regulēt lentes ātrumu?

Atveriet apakšējās durvis, atlaidiet siksnas spriegojuma skrūvi (29a), pabīdiet motoru uz augšu, novietojiet siksnu uz vēlamā skriemeļa (S1 720 m/min, S2 1000 m/min), tad atkal nospriegojiet siksnu.

Kā nomainīt lentzāģa asmeni?

Izslēdziet un atvienojiet ierīci. Atveriet durvis, atslābiniet asmeni, griežot spriegojuma skrūvi (2) pretēji pulksteņrādītāja virzienam, izņemiet veco asmeni no riteņiem un galda spraugas, uzstādiet jauno asmeni ar zobiem uz leju, tad nospriegojiet un noregulējiet asmeni.

Kā noregulēt asmens vadotni?

Atbalsta gultņi (27) jānoregulē pirms pirmās lietošanas un pēc katras asmens nomaiņas. Atlaidiet iekšējās sešstūra skrūves, pagrieziet ekscentriskos gultņus, lai tie būtu aptuveni 0,5 mm no asmens, tad atkal pievelciet.

Kā izmantot paralēlo vadotni?

Novietojiet paralēlo vadotni (10) uz galda, atlaidiet spriegojuma kāpsli (10a), noregulējiet vēlamajā izmērā, tad nolaidiet kāpsli, lai to bloķētu. Pārliecinieties, ka tā ir paralēla asmenim.

Kā veikt slīpu griezumu?

Atlaidiet bloķēšanas rokturi (18), izmantojiet rievoto uzgriezni (19), lai noliektu galdu no 0° līdz 45° atbilstoši gradētajai skalai, tad atkal pievelciet. Paralēlā vadotne jānovieto galda apakšējā pusē.

Kāda veida asmeni izmantot?

Izmantojiet asmeņus no 6 mm līdz 13 mm platumā. Šauri asmeņi ļauj veikt šaurus izliekumus, plati asmeņi ir labāki taisniem griezumiem. Smalki zobi dod gludāku, bet lēnāku griezumu.

Kā tīrīt lentzāģi?

Izslēdziet un atvienojiet ierīci, ļaujiet tai atdzist. Izmantojiet mitru drānu ar melnām ziepēm. Neizmantojiet šķīdinātājus. Pārliecinieties, ka ūdens neiekļūst iekšā. Tīriet pēc katras lietošanas.

Ko darīt, ja motors neieslēdzas?

Pārbaudiet, vai abi drošības slēdži (11a) uz durvīm ir pareizi ieslēgti. Pārbaudiet drošinātājus. Ja problēma turpinās, lieciet speciālistam pārbaudīt kabeli vai motoru.

Kā transportēt zāģi?

Atvienojiet ierīci. Paceliet to tikai aiz rāmja vai kājas, nekad aiz aizsargierīcēm vai galda. Nolaidiet asmens aizsargierīci apakšējā stāvoklī. Nostipriniet to transportlīdzeklī, lai novērstu apgāšanos.

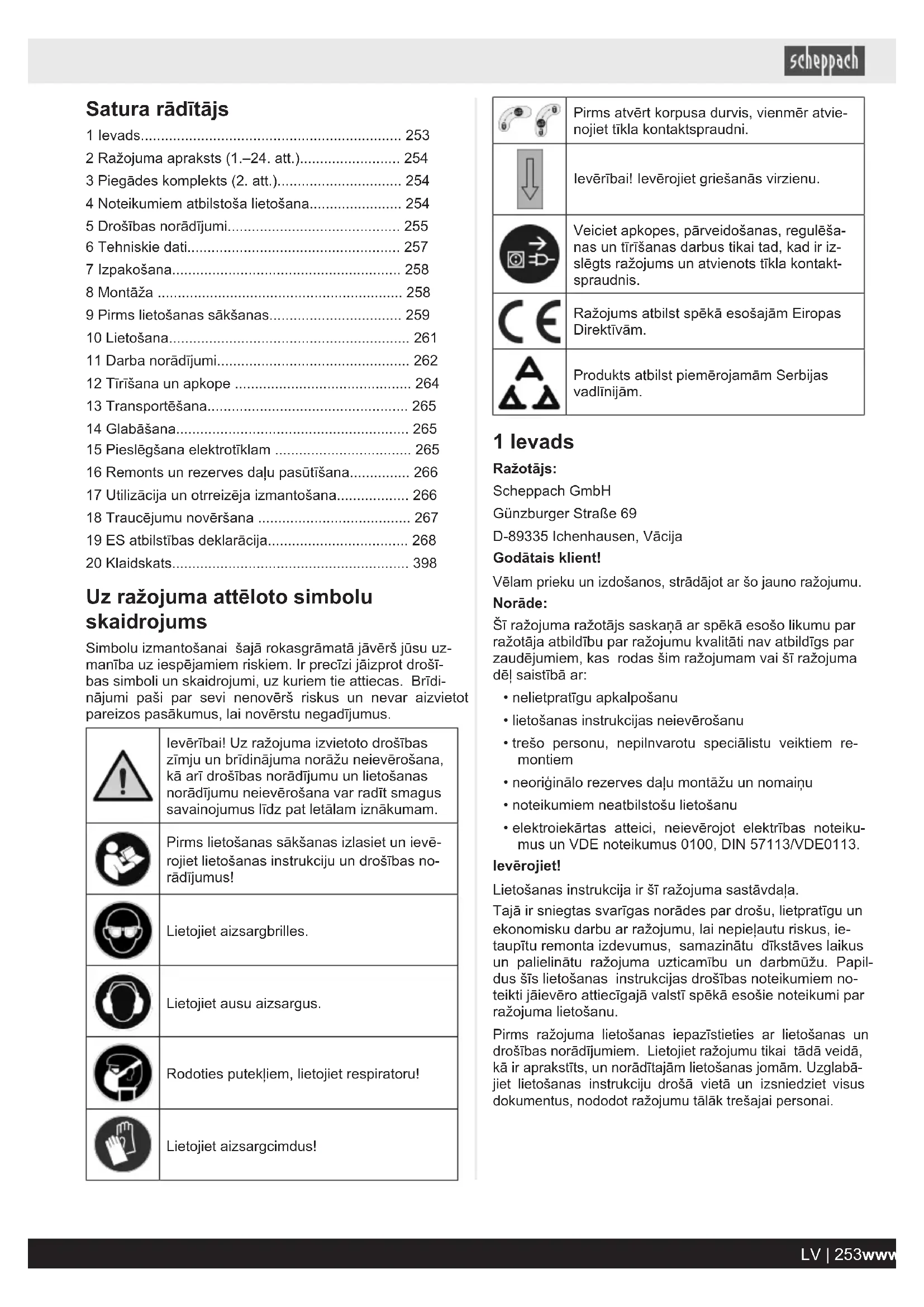

LIETOŠANAS INSTRUKCIJA HBS261 SCHEPPACH

1 levads.... 253
2 Ražojuma apraksts (1.-24. att.).... 254
3 Piegādes komplekts (2. att.).... 254
4 Noteikumiem atbilstoša lietošana.... 254
5 Drošības norādījumi.... 255
6 Tehniskie dati.... 257
7 Izpakošana.... 258
8 Montāža 258
9 Pirms lietošanas sākšanas.... 259
10 Lietošana....261
11 Darba norādījumi.... 262
12 Tīrīšana un apkope 264
13 Transportēšana.... 265
14 Glabāšana.... 265
15 Pieslēgšana elektrotīklam 265
16 Remonts un rezerves dalu pasūtišana.... 266
17 Utilizacija un otrreizēja izmantošana.... 266
18 Traucējumu novēršana 267
19 ES atbilstības deklarācija.... 268
20 Klaidskats.... 398

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uz-manība uz iespējamiem riskiem. Ir precīzi jāizprot drošī-bas simboli un skaidrojumi, uz kuriem tie attiecas. Brīdi-nājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	levērībai! Uz ražojuma izvietoto drošības zīmju un brīdinājuma norāžu neievērošana, kā arī drošības norādījumu un lietošanas norādījumu neievērošana var radīt smagus savainojumus līdz pat letālam iznākumam.
	Pirms lietošanas sākšanas izlasiet un ievē-rojiet lietošanas instrukciju un drošības no-rādījumus!
	Lietojiet aizsargbrilles.
	Lietojiet ausu aizsargus.
	Rodoties putekļiem, lietojiet respiratoru!
	Lietojiet aizsargcimdus!

	Pirms atvērt korpusa durvis, vienmēr atvie-nojiet tīkla kontaktspraudni.
	levērībai! levērojiet griešanās virzienu.
	Veiciet apkopes, pārveidošanas, regulēša-nas un tīrīšanas darbus tikai tad, kad ir iz-slēgts ražojums un atvienots tīkla kontakt-spraudnis.
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

1 levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.

Norāde:

Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem remontiem
- neoriginālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa.

Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Uzglabā-jiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.

2 Ražojuma apraksts (1.-24. att.)

1. leslēgšanas/izslēgšanas slēdzis

1a. Apturēšanas slēdzis

1. Spriegošanas skrūve

2. Magnēta plātne

3. Piespieduzgrieznis

4. Zāga lentes aizsargierīce

5. Zāga lente

6. Škērsgriešanas šablons

7a. Rievots uzgrieznis (škērsgriešanas šablons)

7b. Skalas rādītājs (škērsgriešanas šablons)

1. Zāggalds

8a. Sprostsvira

1. Balsta kāja

2. Paralēlais atbalsts

10a. Fiksācijas skava

10b. Spriegošanas skrūve (paralēlais atbalsts)

1. Korpusa durvis

11a. Drošības slēdzis

11b. lekšējā sešstūra skrūve (korpusa durvis)

1. Regulēšanas rokturis (augšējā lentes rata)

12a. Spārnuzgrieznis (augšējā lentes rata)

1. Bīdstienis

2. Grādu skala (pagriešanas diapazons)

3. Skalas rādītājs (pagriešanas diapazons)

4. Motors

5. Nosūkšanas īscaurule

6. Fiksācijas svira

7. Rievots uzgrieznis

8. Piespiedējplāksne

9. Statīvs

10. Gala skrūve (zāggalda regulēšanai)

22a. Pretuzgrieznis (zāggalda regulēšanai)

1. Augšējais lentes rats

2. Darba virsma (zāga lente)

3. Apakšējais lentes rats

4. Augšējā zāga lentes vadīkla

5. Atturgultnis

27a. Aizmugurējais augšējais atbalstgultnis

27c. Sāniskais augšējais atbalstgultnis

27d. Bezgalvas skrūve

27e. Aizmugurējais apakšējais atbalstgultnis

27f. Bezgalvas skrūve

27g. Sāniskais apakšējais atbalstgultnis

27h. Bezgalvas skrüve

1. Augšējais turētājs

28a. Skrūve (augšējais stiprinājuma turētājs)

1. Siksna

29a. Siksnas spriegošanas skrūve

1. Dzensiksnas skriemelis

2. Lentes rata siksnas skriemelis

3. Galda ieliktnis

32a. Skrūve ar krustveida rievu (galda ieliktnis)

1. Lentes rata Zēgera gredzens

2. Lentes rata vārpsta

3 Piegādes komplekts (2. att.)

Poz. Skaits Apzīmējums

1. 1 x Zāggalds

2. 1 x Zāga lente (uzmontēta)

3. 1 x Paralēlais atbalsts

4. 1 x Bīdstienis

5. 1 x Fiksācijas svira

6. 1 x Piespiedējplāksne

A. 1 x Dakšveida uzgriežnatslēga, atslēgas izmērs 8 /10

B. 1 x lekšējā seštūra atslēga 3 mm

C. 1 x lekšējā seštūra atslēga 4 mm

D. 1 x lekšējā sešstūra atslēga 5 mm

E. 1 x lekšējā sešstūra atslēga 6 mm

F. 2 x lekšējā sešstūra skrūve (M6x12 mm)

G. 2 x Paplāksne (M6)

H. 2 x Atspergredzens (M6)

I. 1 x lekšējā sešstūra skrūve (M6x25 mm)

J. 1 x Uzgrieznis (M6)

4 Noteikumiem atbilstoša lietošana

Lentzāgis ir paredzēts kokmateriālu vai kokmateriāliem lī-dzīgu darba materiālu gareniskai un škērseniskai zāgēšanai. Apaļos materiālus drīkst zāgēt, izmantojot tikai pie-mērotas atturierīces.

BRĪDINĀJUMS

Neizmantojiet šo ražojumu, lai zāgētu materiālus, kas nav aprakstīti lietošanas instrukcijā.

BRĪDINĀJUMS

Komplektā iekļautā zāga lente ir paredzēta tikai koka zāgēšanai! Neizmantojiet to malkas zāgēšanai!

Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Drīkst izmantot tikai ražojumam piemērotas zāga lentes.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas ražojumu izmanto un apkopj, jāpārzina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā.

Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņē-mumos, kā arī līdzīgos darbos.

Lietošanas instrukcijā minēto signālvārdu skaidrojums

BİSTAMI

Signālvārds, lai apzīmētu tieši gaidāmo bīsta-mības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.

BRĪDINĀJUMS

Signālvārds, lai apzīmētu iespējamu bīstamī-bas situāciju, ja to pieļauj, tad tās sekas varē-tu būt nāve vai smags savainojums.

UZMANİBU

Signālvārds, lai apzīmētu iespējamu bīstamī-bas situāciju, ja to pieļauj, tad tās sekas varē-tu būt nenozīmīgs vai vidējs savainojums.

IEVĚRĪBAI

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varē-tu būt ražojuma vai īpašuma materiālie zau-dējumi.

5 Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens "Elektroinstruments" attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

BRĪDINĀJUMS

Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

1) Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrikst izmainit. Neizmantojiet adaptera kontaktspraudnus kopā ar iezemētiem elektroinstrumentiem. Neizmainiti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.

c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargā-jiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav no- vēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3) Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālā aizsargaprīkojuma lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izman-tošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārlieci-nieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.
d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.
e) Nepieļaujiet nedabisku stāju. leņemiet stabilu po- zīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.
g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorē-jiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektro-instrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4) Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
c) Atvienojiet kontaktspraudni no kontaktligzdas un/ vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.
e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ānemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar eļļu un smērvielu. Slideni rokturi un satveršanas virsmas neatļauj elektroinstrumenta drošu vadību un kontroli ne-paredzamās situācijās.

5) Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

5.1 Lentzāgu drošības norādījumi

a) Neizmantojiet bojātas vai deformētas zāga lentes. Bojātas vai deformētas zāga lentes varētu plīst un / vai aizlūzt.
b) Neizmantojiet dzesēšanas škīdrumus. Ūdens vai ci-tu dzesēšanas škīdrumu izmantošana var radīt elek-trisko triecienu.
c) Lietojiet lentzāgi ar piemērotu ātrumu pieļauja- miem lietošanas veidiem un materiāliem. Darbs ar ātrumu, kas nav piemērots zāgējamajam materiālam, var radīt zāga lentes plīsumu un miesas bojājumus.
d) Nelietojiet elektroinstrumentu ar atvērtu piekļuves vietas pārsegu pie lentzāga plātnes. Saskare ar kustīgajām daļām var radīt miesas bojājumus.

5.2 Papildu drošības norādījumi

⚠️ BRĪDINĀJUMS

Darba instrumenti var būt asi un lietošanas laikā var uzkarst. Rīkojoties ar darba instrumentiem, vienmēr valkā-jiet aizsargcimdus.

• Zāgējot apaļu vai neregulāru kokmateriālu, jāizmanto ierīce, kas nodrošina darba materiālu pret sagriešanos.
• Zāgējot dēļu šaurās malas, jāizmanto ierīce, kas no-drošina darba materiālu pret atsišanos.
• Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
• Ražojumu drīkst lietot tikai personas, kas labi pārzina tā lietošanu.

⚠ BRĪDINĀJUMS

Komplektā iekļautā zāga lente ir paredzēta tikai koka zāgēšanai! Neizmantojiet to malkas zāgēšanai!

• Pirms lietošanas sākšanas uzmaniet, lai tīkla spriegums sakristu ar darba spriegumu datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada spoles utt. izraisa sprieguma kritumu, un var aizkavēt motora palaišanu.
• Ražojuma lietošanas laikā neļaujiet tam tuvoties bērniem un citām personām. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār ražojumu.
• levērojiet motora un zāga lentes griešanās virzienu.
• Nelietojiet ražojumu ar bojātiem aizsargmehānis-miem vai bez tiem.
• Neapstrādājiet darba materiālus, kas ir pārāk mazi, lai tos droši noturētu rokā.

! BRĪDINĀJUMS

Savainošanās risks!

Likvidējot aizsprostojumu ar kailām rokām, jūs varat savainoties.

– Lietojiet aizsargcimdus.
– Izmantojiet piemērotu instrumentu (piem., koka nūju).

- Noregulējiet regulējamos aizsargmehānismus tādā veidā, lai tie būtu iespējami tuvu pie darba materiāla.

- Aizsargpārsegus nedrīkst izmantot ražojuma transportēšanai vai nelietpratīgai lietošanai.

⚠️ BRĪDINĀJUMS

Neizmantojiet bojātus vai deformētus darba instrumentus.

⚠️ BRĪDINĀJUMS

Pārliecinieties, vai apstrādājamais materiāls ir piemē-rots darba instrumenta apgriezienu skaitam.

BRĪDINĀJUMS

Ja ir bojāts galda ieliktnis, pastāv risks, ka starp galda ieliktni un zāga plātni iestrēgst mazi priekšmeti un nosprosto zāga plātni.

Nekavējoties nomainiet bojātos galda ieliktnus!

BRĪDINĀJUMS

Pastāv nelaimes gadījumu risks! Tīrīšanas darbus principā veiciet tikai tad, kad ražojums izslēgts. Pastāv savainošanās risks! Pirms jebkuriem tīrīšanas darbiem ľaujiet ražojumam atdzist. Motora elementi ir karsti. Pastāv savainošanās un apdedzināšanās risks!

Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.

- Pirms jebkuriem tīrīšanas darbiem ražojumu izslē-dziet.

– Laujiet motoram atdzist.

IEVĚRÍBAI

Zāga lentes zobiem jābūt vērstiem uz leju.

- Nelietojiet ražojumu, ja tas ir bojāts. Nekad nenoņemiet ražojuma aizsargmehānismus. Tas var radīt nopietnas traumas.

- Veicot slīpos zāgējumus ar piemērotu zāggaldu, paralēlais atbalsts jāizkārto uz zāggalda apakšējās daļas.

IEVÉRÍBAI

Garus darba materiālus zāgēšanas procesa beigās no- stipriniet, lai tie nenokristu (piem., izmantojiet pretripo- šanas statīvu vai tml.).

- levērojiet ar rokām drošības distanci līdz zāga lentei. Šauriem zāgējumiem lietojiet bīdstieni.

- Uzglabājiet bīdstieni tam paredzētajā turētājā pie ražojuma, lai jūs to varētu sasniegt no normālas darba pozīcijas un lai tas vienmēr būtu gatavs lietošanai.

- Izslēdziet ražojumu, kad to nelietojat.

- Normālā darba pozīcijā operators atrodas ražojuma priekšā.

Atlikušie riski

Ražojums ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

- Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.

- Izmantojiet ražojumu tā, kā tas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka šim ražojumam ir optimāla jauda.

- Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

- Kad ražojums darbojas, turiet rokas nost no darba zonas.

- Dzirdes bojājums, ja nelieto norādītos ausu aizsargus.

• Plaušu bojājumi, ja nelieto norādīto respiratoru.
• Savainošanās risks, ko rada izsviestie instrumenti nelietpratīgas noturēšanas vai vadīšanas gadījumā.
• Veselības apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Nepieļaujiet nejaušu ražojuma iedarbināšanos: levietojot kontaktdakšu kontaktligzdā, nespiediet ieslēgšanas/izslēgšanas slēdzi.
• Pirms regulēšanas vai apkopes darbu veikšanas atlaist ieslēgšanas/izslēgšanas slēdzi un atvienot strāvas kontaktdakšu.

BRĪDINĀJUMS

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

BRĪDINĀJUMS

llgāka darba gadījumā vibrāciju dēļ operatora rokās var rasties asinsrites traucējumi (vibrācijas izraisītais vazospastiskais sindroms).

Vibrācijas izraisītais vazospastiskais sindroms ir asinsvadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjaini saraujas. Skartās zonas vairs netiek apgādātas ar asinīm, un tādējādi izskatās ārkārtīgi bālas. Bieža vibrējošo ražojumu lietošana personām, kurām ir traucēta asinsrite (piem., smēkētājiem, diabētikiem), var izraisīt nervu bojājumus.

Ja pamanāt neparastus kaitējumus, nekavējoties pabeidziet darbu un vērsieties pie ārsta.

6 Tehniskie dati

Mainstrāvas motors 230 - 240 V~ 50 Hz
Patērējamā jauda 370 Watt (S1*)
	550 Watt (S2 20 min**)
Apgriezienu skaits tukšgaitā n0	1480 min-1
Zāga lentes garums 1790 mm
Zāga lentes platums 6 mm
Maks. zāga lentes platums 13 mm
Zāga lentes ātrums 720/1000 m/min
Zāgēšanas augstums 130 mm
Izvirzījums 245 mm
Zāggalda izmērs	307 x 315 mm
Zāggalda izmērs ar pagarinājumu	315 x 520 mm
Noliecams zāggalds	0° - 45°
Darba materiāla maks. izmērs	580x400x130 mm
Kabeļa garums	1800 mm
Svars	apm. 22 kg

Paturētas tiesības veikt tehniskas izmainas!

*Darba režims S1 (ilgstošas lietošanas režims)

Ražojumu var ilgstoši lietot ar norādīto jaudu.

Ražojumu ar norādīto jaudu drīkst lietot īslaicīgi (20 min).

Darba materiāla augstumam jābūt vismaz 3 mm un platumam – vismaz 10 mm.

Trokšna raksturlielumi

BRĪDINĀJUMS

Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet jūs un personas, kas atrodas tuvumā, piemērotus ausu aizsargus.

Trokšna un vibrācijas vērtības ir noteiktas atbilstoši standarta EN 62841 prasībām.

Skañas spiediena limenis L_pA	73 dB
Klūda K_pA	3 dB
Skañas jaudas limenis L_wA	86 dB
Klūda K_wA	3 dB

Norādītās trokšņu emisijas vērtības ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzināšanai ar citām ierīcēm.

Norādītās trokšņa emisijas vērtības var izmantot arī slo-dzes sākotnējai novērtēšanai.

BRĪDINĀJUMS

Trokšņu emisijas vērtības var atšķirties no norādītajām vērtībām elektroinstrumenta faktiskās lietošanas laikā atkarībā no elektroinstrumenta izmantošanas veida, it sevišķi, kāds darba materiāla veids tiek apstrādāts.

Mēginiet noturēt pēc iespējas mazāku slodzi. Piemēra pasākumi: darba laika ierobežošana. Turklāt jāievēro visas darba cikla daļas (piemēram, laiki, kuros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).

7 Izpakošana

BRĪDINĀJUMS

Ražojums un iepakojuma materiāli nav rotałlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Nekavējoties ziņojiet par iespējamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis ražojumu. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

• Pirms lietošanas iepazīstieties ar ražojumu, izmantojot lietošanas instrukciju.

• Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.

• Pasūtijumos norādiet mūsu preces numurus, kā ari ražojuma tipu un izgatavošanas gadu.

8 Montāža

IEVÉRÍBAI

Pirms lietošanas sākšanas obligāti pilnībā samontē-jiet ražojumu!

BRĪDINĀJUMS

Pirms jebkādiem regulēšanas, tehniskās uz-turēšanas vai remonta darbiem atvienojiet tīkla kontaktspraudni!

Nepieciešamie instrumenti:

• 1 x dakšveida uzgriežnatslēga, atslēgas izmērs 8/10 mm* (A)
  • 1 x iekšējā seštūra atslēga 3 mm* (B)
  • 1 x iekšējā sešstūra atslēga 4 mm* (C)
• 1 x iekšējā sešstūra atslēga 5 mm* (D)
• 1 x iekšējā seštūra atslēga 6 mm* (E)

* nav obligāti iekļauts piegādes komplektā!

Norāde:

Jūs varat uzglabāt komplektā iekļauto instrumentu uz magnēta joslas pie ražojuma augšdaļas.

Pirms lietošanas uzsākšanas un pēc katras zāğgalda de- montāžas jāveic zāğgalda noregulēšana.

1. Izvelciet zāggaldu (8), kā aprakstīts . nodalā 10.1.
2. Virziet zāggaldu (8) pāri zāga lentei (6).
3. Skalas rādītājam (15) jābūt atbrīvotam, un tas nedrīkst būt vērsts uz augšu. Izmantojiet iekšējā seštūra atslēgu 4 mm.
4. Novietojiet grādu skalas (14) padzilinājumu abās statnes (21) vadīklās. Uzmaniet, lai zāggalda (8) zobi iekertos statnes (21) rievoto uzgriežņu (19) zobos.
5. Nostipriniet zāggaldu (8) pie statnes (21) attiecīgajos montāžas caurumos, izmantojot piespiedējplāksni (20), divas iekšējā seštūra skrūves (F), paplāksnes (G) un atspergredzenu paplāksnes (H). Izmantojiet iekšējā seštūra atslēgu 5 mm.
6. Uzstādiet sprostsviru (8a) vidējā montāžas caurumā. Vēl nepievelciet sprostsviru (8a).
7. Noregulējiet skalas rādītāju (15) tā, lai tas būtu vērsts uz grādu skalu. Izmantojiet iekšējā seštūra atslēgu 4 mm.
8. Noregulējiet zāggaldu (8) 0° leŋkī, kā aprakstīts . nodālā 8.2.

9. Nosprostojiet sprostsviru (8a), lai nofiksētu zāggaldu (8). Pievelciet divas iekšējā seštūra skrūves (F). Izmantojiet iekšējā seštūra atslēgu 5 mm.

10. Ja nepieciešams, vēlreiz papildus noregulējiet skalas rādītāju (15) un novietojiet 0° lenkī.

11. Lai nostiprinātu zāggaldu (8), uzstādiet sešstūrgalvas skrūvi (K) ar spārnuzgriezni (L).

8.2 Zāggalda (8) noregulēšana 90° leŋkī (7. att.)

1. Novietojiet zāggaldu (8) horizontāli 0° lenkī.
2. Pārbaudiet gala skrūves (22) un pretuzgriežna (22a) ciešu fiksāciju un, ja nepieciešams, pievelciet. Izmanto-jiet dakšveida uzgriežnatslēgu, atslēgas izmērs 8/10 (A).
3. Ja zāggalds (8) nav noregulēts taisnā lenkī pret zāga lenti (6), gala skrūve (22) jānoregulē no jauna.
4. Atskrūvējiet gala skrūvi (22) un pretuzgriezni (22a). Izmantojiet dakšveida uzgriežnatslēgu, atslēgas izmērs 8/10 (A).
5. Lai samazinātu gala atdurpunktu, grieziet gala skrū- vi (22) pulkstenrādītāju virzienā, bet, lai to palielinā- tu, - pretēji pulkstenrādītāju virzienam.
6. Ar lenka* palīdzību noregulējiet zāggaldu (8) taisnā lenkī pret zāga lenti (6), ievietojiet gala skrūvi (22) vajadzīgajā pozīcijā un atkārtoti pievelciet pretuzgriezni (22a). Izmantojiet dakšveida uzgriežņatslēgu, atslēgas izmērs 8/10 (A).
   * nav obligāti iekļauts piegādes komplektā!

8.3 Stacionāras ierīces izmantošana (1. att.)

Pastāvīgai izmantošanai ražojums jāuzmontē uz darbgalda.

• Ražojums jāuzstāda stabili, t.i., pieskrūvējot to uz darbgalda vai stingra paliktņa.

• Šim nolūkam balsta kājā (9) ir izveidoti caurumi stipri-nāšanai.

• Atzīmējiet urbumus.

– Novietojiet ražojumu tā, kā tam vēlāk jābūt uzstā-dītam.
- Atzīmējiet urbjamo caurumu pozīcijas uz darbgalda. Tās atkarīgas no caurumiem balsta kājā (9). Montāžu ieteicams veikt tuvāk malai.

1. Izurbiet darbgaldā caurumus (vismaz 8 mm diametrā).

2. Novietojiet ražojumu virs izurbtajiem caurumiem tā, lai tie sakristu ar caurumiem balsta kājā (9), un no augšas ievietojiet caurumos skrūves* un pievelciet.

* nav obligāti iekļauts piegādes komplektā!

8.4 Nosūkšanas īscaurule (17) (1. att.)

Ražojums ir aprikots ar nosukšanas iscauruli.

Nosūkšanas īscaurulei (17) ir trīs dažādi diametri.

Apstrādājot puteklojošus materiālus, pievienojiet puteklu nosūkšanas iekārtu.

IEVĚRÍBAI

Putekļu nosūkšanas iekārtai ir jābūt piemērotai apstrā-dājamajam materiālam.

Veselībai īpaši kaitīgu vai kancerogēnu putekļu nosūkšanai izmantojiet īpašu nosūkšanas ierīci.

1. Uzspraudiet piemērotas putekļu nosūkšanas iekārtas* (piem., industriālā putekļusūcēja) šļūteni tieši uz nosūkšanas īscaurules (17).
   * nav obligāti iekļauts piegādes komplektā!

8.5 Bīdstiena turētājs (10. att.)

1. Uzstādiet skrūvi (I) ar uzgriezni (J) statna (21) bīdstie- na turētājam.
   Izmantojiet iekšējā seštūra atslēgu 5 mm (D) un dakšveida uzgriežņatslēgu, atslēgas izmērs 8/10 (A).

2. lekabiniet bīdstieni (13) skrūvē (I).

Norāde:

Ja nelieto bīdstieni, tas vienmēr jānovieto bīdstieņa turē-tājā.

9 Pirms lietošanas sākšanas

Nepieciešamie instrumenti:

• 1 x dakšveida uzgriežnatslēga, atslēgas izmērs 8/10 mm* (A)
• 1 x iekšējā sešstūra atslēga 3 mm* (B)
  • 1 x iekšējā seštūra atslēga 4 mm* (C)
  • 1 x iekšējā seštūra atslēga 5 mm* (D)
  • 1 x iekšējā seštūra atslēga 6 mm* (E)

* nav obligāti iekļauts piegādes komplektā!

9.1 Kādu zāga lenti izmantot

Pārbaudiet darbinstrumenta nostiprinājumu.

Nepareizi vai nedroši nostiprināti darbinstrumenti lietošanas laikā var atbrīvoties un jūs savainot.

Komplektā iekļautā zāga lente ir paredzēta universālai lietošanai. Izvēloties zāga lenti, vajadzētu ievērot šādus kritērijus:

• Ar šauru zāga lenti jūs varat zāgēt šaurākus rādiusus, nekā ar platu zāga lenti.
• Plato zāga lenti izmantojiet taisnu zāgējumu veikšanai. Tas galvenokārt ir svarīgi kokmateriāla zāgēšanas gadījumā. Zāga lentei ir tendence sekot kokmateriāla škiedrai un līdz ar to mazliet atvirzīties no vajadzīgās zāgējuma vietas.
• Smalkzobu zāga lentes zāgē gludāk, taču arī lēnāk, nekā rupjzobu zāga lentes.
• Izmantojiet tikai nebojātas, nevainojamas zāga lentes. Saliektas, neasas vai citādi bojātas zāga lentes var saplīst.

9.2 Zāga lentes (6) spriegošana (11. att.)

IEVÉRÍBAI

Lentzāga ilgākas dīkstāves gadījumā zāga lente jāatbrī-vo, proti, pirms lentzāga ieslēgšanas jāpārbauda zāga lentes spriegojums.

1. Lai zāga lenti (6) nospriegotu, grieziet spriegošanas skrūvi (2) pulksteņrādītāju virzienā.

Norãdes!

• Zāga lentes pareizu spriegojumu var noteikt, iespiežot ar pirkstu zāga lentes sānos apmēram pa vidu starp abiem zāga lentes ratiem. Zāga lentei jāpadodas tikai minimāli (apm. 1-2 mm).
• Pietiekami nospriegotai zāga lentei ir metāliska skaņa, kad tai viegli pieskaras.
• Ja zāga lente ilgāku laiku netiks lietota, atbrīvojiet to, lai tā neizstieptos.

IEVĚRĪBAI

Pārāk liela spriegojuma gadījumā zāga lente var saplīst.

IEVÉRÍBAI

Savainošanās risks!

Pārāk maza spriegojuma gadījumā lentes rats var buksēt, kā rezultātā zāga lente nekustas.

1. Lai zāga lenti (6) atbrīvotu, grieziet spriegošanas skrūvi (2) pretēji pulksteņrādītāju virzienam.

9.3 Zāga lentes (6) regulēšana (11. att.)

IEVĚRÍBAI

Pirms var veikt zāga lentes regulēšanu, zāga lente pareizi jānospriego.

1. Atskrūvējot iekšējā seštūra skrūves (11b), atveriet korpusa durvis (11). Izmantojiet iekšējā seštūra atslēgu 5 mm (D).

2. Lēnām grieziet augšējo lentes ratu (23) pulkstenrādī-tāju virzienā. Zāga lentei (6) jāvirzās pa vidu augšējā lentes rata (23) darba virsmai (24). Ja tā nav, jākoriğē augšējā lentes rata (23) slīpuma lenkis.

3. Šim nolūkam atskrūvējiet spārnuzgriezni (12a).

4. Ja zāga lente (6) virzās tuvāk augšējā lentes rata (23) aizmugurējai malai, tad regulēšanas rokturis (12) jāgriež pretēji pulksteņrādītāju virzienam.
   – Ja zāga lente (6) virzās tuvāk augšējā lentes rata (23) priekšējai malai, tad regulēšanas rokturis (12) jāgriež pulkstenrādītāju virzienā.

5. Pēc augšējā zāga rata (23) regulēšanas jāpārbauda zāga lentes (6) pozīcija uz apakšējā lentes rata (25).

6. Lai pārbaudītu zāga lentes (6) novietojumu, lēnām ar roku grieziet apakšējo lentes ratu (25).

7. Zāga lentei (6) jāvirzās pa vidu apakšējā lentes rata (25) darba virsmai (24). Ja tā nav, no jauna jāpielāgo augšējā lentes rata (23) slīpums.

8. Lai pārliecinātos, ka augšējā lentes rata (23) regulēšana ietekmē zāga lentes (6) pozīciju uz apakšējā lentes rata (25), vairākas reizes pagrieziet apakšējo lentes ratu (25).

9. Pievelciet spārnuzgriezni (12a).

10. Pēc veiktās regulēšanas atkārtoti aizveriet korpusa durvis (11) un nostipriniet ar iekšējā seštūra skrūvi (11b). Izmantojiet iekšējā seštūra atslēgu 5 mm (D).

9.4 Zāga lentes vadīklas regulēšana (1., 11., 12., 13., 14., 15. att.)

• Atbalstgultni (27) atkārtoti jānoregulē pirms lietošanas uzsākšanas un pēc katras zāga lentes nomaiņas.

• Aizmugurējās un sāniskās zāga lentes vadīklas regulēšanu veic, izmantojot ekscentriskus atbalstgultņus (27a, 27c, 27e, 27g). Šie ekscentriskie atbalstgultņi (27a, 27c, 27e, 27g) nodrošina zāga lentes (6) pozīcijas precīzu regulēšanu un tās ieregulēšanu, lai uzlabotu ražojuma precizitāti un jaudu.

• Atskrūvējot iekšējā sešstūra skrūves (11b), atveriet korpusa durvis (11). Izmantojiet iekšējā sešstūra atslēgu 5 mm (D).

9.4.1 Aizmugurējais augšējais atbalstgultnis (27a) (12. att.)

Aizmugurējais augšējais atbalstgultnis (27a) uzņem darba materiāla padeves spiedienu.

1. Atskrūvējiet augšējā atbalstgultņa (27a) bezgalvas skrūvi (27b). Izmantojiet 3 mm sešstūra atslēgu (B).
2. Grieziet aizmugurējo augšējo atbalstgultni (27a) tiktāl, līdz tas vairs tieši neskar zāga lenti (6) (maks. 0,5 mm atstatums). Uzmaniet, lai aizmugurējais augšējais atbalstgultnis (27a) būtu noregulēts zāga lentei (6) pa vidu.
3. Atkārtoti pievelciet aizmugurējā augšējā atbalstgult- na (27a) bezgalvas skrūvi (27b). Izmantojiet 3 mm seštūra atslēgu (B).

9.4.2 Aizmugurējais apakšējais atbalstgultnis (27e) (12. att.)

Aizmugurējais apakšējais atbalstgultnis (27e) uzņem darba materiāla padeves spiedienu.

1. Atskrūvējiet aizmugurējā apakšējā atbalstgultņa (27e) bezgalvas skrūvi (27f). Izmantojiet 3 mm seštūra atslēgu (B).

2. Grieziet aizmugurējo apakšējo atbalstgultni (E) tiktāl, līdz tas vairs tieši neskar zāga lenti (6) (maks. 0,5 mm atstatums). Uzmaniet, lai aizmugurējais apakšējais atbalstgultnis (27e) būtu noregulēts zāga lentei (6) pa vidu.

3. Atkārtoti pievelciet aizmugurējā apakšējā atbalstgult- na (27e) bezgalvas skrūvi (27f). Izmantojiet 3 mm seš- stūra atslēgu (B).

9.4.3 Augšējais stiprinājuma turētājs (28) (13. att.)

Uzmaniet, lai augšējais stiprinājuma turētājs (28) atrastos horizontālā pozīcijā un augšējais atbalstgultnis (27) – zā- ga lentei (6) pa vidu.

1. Atskrūvējiet augšējā stiprinājuma turētāja (28) skrūvi (28a) un ieregulējiet augšējo stiprinājuma turētāju (28) pret zāga lenti (6). Izmantojiet krustveida skrūvgriezi vai dakšveida uz-griežņatslēgu, atslēgas izmērs 8/10 (A).

9.4.4 Sāniskie augšējie atbalstgultni (27c) (14. att.)

Sāniskie atbalstgultni (27c, 27g) ir paredzēti zāga lentes (6) stabilitātei un ieregulēšanai lietošanas laikā. Tie turklāt palīdz nodrošināt to, ka zāga lente (6) zāgēšanas procesa laikā saglabā pareizu pozīciju un sliedi.

1. Atskrūvējiet attiecīgi sānisko augšējo atbalstgultnu (27c) bezgalvas skrūves (27d). Izmantojiet iekšējā seštūra atslēgu 3 mm (B).
2. Grieziet sāniskos augšējos atbalstgultņus (27c) tiktāl, līdz tie vairs tieši neskar zāga lenti (6) (maks. 0,5 mm atstatums). Uzmaniet, lai sāniskie augšējie atbalstgultņi (27c) būtu noregulēti zāga lentei (6) pa vidu un savstarpēji paralēli.
3. Atkārtoti pievelciet sānisko augšējo atbalstgultņu (27c) bezgalvas skrūves (27d). Izmantojiet 3 mm seštūra atslēgu (B).

9.4.5 Sāniskie apakšējie atbalstgultni (27g) (15. att.)

Sānisko apakšējo atbalstgultņu (27g) regulēšanai var būt nepieciešams zāggaldu (8) noliekt 45° lenkī. (sk. . nodalu 10.4)

1. Atskrūvējiet attiecīgi sānisko apakšējo atbalstgult-nu (27g) bezgalvas skrūves (27h). Izmantojiet iekšējā seštūra atslēgu 3 mm (B).
2. Grieziet sāniskos apakšējos atbalstgultņus (27g) tiktāl, līdz tie vairs tieši neskar zāga lenti (6) (maks. 0,5 mm atstatums). Uzmaniet, lai sāniskie apakšējie atbalstgultņi (27g) būtu noregulēti zāga lentei (6) pa vidu un savstarpēji paralēli.
3. Atkārtoti pievelciet sānisko apakšējo atbalstgult-ņu (27g) bezgalvas skrūves (27h). Izmantojiet 3 mm seštūra atslēgu (B).

9.5 Zāga lentes aizsargmehānisma (5) regulēšana (16. att.)

Norāde:

Regulējums jāpārbauda vai atkārtoti jāveic pirms katra zā- ĝēšanas procesa.

1. Atskrūvējiet piespieduzgriezni (4).
2. Ar roku nolaidiet zāga lentes aizsargmehānismu (5) uz leju pēc iespējas tuvāk apstrādājamajam darba materiālam (apm. 2-3 mm atstatumā).
3. Atkārtoti pievelciet piespieduzgriezni (4).

9.6 Lentes ātruma regulēšana (11., 17., 18. att.)

1. Atskrūvējot iekšējā seštūra skrūves (11b), atveriet apakšējās korpusa durvis (11). Izmantojiet iekšējā seštūra atslēgu 5 mm (D).
2. Atskrūvējiet motora (16) siksnas spriegošanas skrūvi (29a) un spiediet motoru (16) mazliet uz augšu, lai atspriegotu siksnu (29). Izmantojiet iekšējā seštūra atslēgu 6 mm (E).
3. Uzlieciet siksnu (29) uz vajadzīgā dzensiksnas skriemela (30) un uz paralēli virzoša lentes rata siksnas skriemela (31) (S1 vai S2).

Uzmaniet, lai ierobi sakabinatos un siksna (29) atras- tos dzensiksnas skriemelim (30) un lentes rata siks- nas skriemelim (31) pa vidu.

1. Spiediet motoru (16) mazliet uz aizmuguri un atkārtoti pievelciet uz motora (16) siksnas spriegošanas skrūvi (29a), lai nospriegotu siksnu (29). Izmantojiet iekšējā seštūra atslēgu 6 mm (E).

2. Atkārtoti aizveriet apakšējās korpusa durvis (11) un nostipriniet ar iekšējā sešstūra skrūvi (11b). Izmanto-jiet iekšējā sešstūra atslēgu 5 mm (D).

Ātruma diapazoni

2 – 4 720 min	-1	Cieta koksne, cietai koksnei līdzīg materiāli, precīzi zāgējumi
1 - 3 1000 min	-1	Mīksta koksne, mīksti materiāli, vi-dēji aptuveni un aptuveni zāgējumi

10 Lietošana

Lentzāgis ir nekustīgs zāgis ar gredzenveidā saslēgtu, darbināmu lentzāga plātni. Lentzāgis ľauj veikt precīzus zāgējumus koksnē un tamlīdzīgos materiālos.

Par vadības elementu darbību lasiet turpmākajos aprakstos.

IEVÉRÍBAI

Pirms lietošanas sākšanas obligāti pilnībā samontē-jiet ražojumu!

Norāde:

Ražojums ir aprikots ar drošības slēdzi. Tas nozīmē, ka tad, ja ir atvērtas vai nav pienācīgi aizvērtas durvis, ražojumu nevar ieslēgt.

Sekojiet, lai pareizi nofiksētos abi korpusa durvju (11) drošības slēdži (11a).

! BRĪDINĀJUMS

Savainošanās risks!

leslēgšanas/izslēgšanas slēdzi un drošības slēdzi nedrīkst nofiksēt!

– Nestrādājiet ar ražojumu, ja slēdži ir bojāti.
– Ikreiz pirms lietošanas pārliecinieties, ka ražojums darbojas.

BRĪDINĀJUMS

Vienmēr pārliecinieties, vai darbarīks ir uzstādīts pareizi!

BRĪDINĀJUMS

Pārliecinieties, vai apstrādājamais materiāls ir piemē-rots darba instrumenta apgriezienu skaitam.

Norāde:

Pastāvīgai izmantošanai ražojums jāuzmontē uz darbgalda.

• Pirms säkt darba materiäla apsträdi, laujiet darba instrumentam sasniegt pilnus apgriezienus.
• Izvēlieties darba instrumentu atbilstoši apstrādājamajam materiālam.
  • Zāggaldam jābūt pareizi uzstādītam.
• Novietojiet ražojumu stabilā veidā.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi. Bojātas vai nesalasāmas uzlīmes jānomaina.
• Pārbaudiet, vai kustīgās daļas darbojas nevainojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.
• levērojiet, lai jau apstrādātajā kokmateriālā nebūtu svešķermenu, piem., naglu vai skrūvju utt.
• levērojiet darba instrumenta darbības virzienu.

10.1 Zāğgalda (8) pagarināšana (3. att.)

1. Atbrīvojiet sprostsviru (8a).
2. Izvelciet zāggaldu (8) vajadzīgajā garumā.
3. Atkārtoti nofiksējiet sprostsviru (8a). Sprostsvira (8a) ir noslēgta, ja tā ir vērsta uz leju.

10.2 Paralēlais atbalsts (10)(19. att.)

Norāde:

Paralēlo atbalstu (10) var uzstādīt pa kreisi vai pa labi no zāga lentes (6).

1. Atbrīvojiet paralēlā atbalsta (10) spriegotājskavu (10a).
2. Nolieciet paralēlo atbalstu (10) vispirms aizmugurē uz zāggalda (8) un pēc tam nospiediet paralēlo atbalstu (10) uz leju.
3. Pārbīdiet paralēlo atbalstu (10) vajadzīgajā attālumā.
4. Lai paralēlo atbalstu (10) nofiksētu, nospiediet fiksācijas skavu (10a) uz leju. Lai palielinātu spriegotājskavas (10a) spriegošanas spēku, atbrīvojiet spriegotājskavu (10a), grieziet spriegošanas skrūvi (10b) pulksteņrādītāja kustības virzienā un spiediet spriegotājskavu (10a) atpakal uz leju, lai pārbaudītu spriegošanas spēku. Atkārtojiet procesu, līdz spriegotājskavas (10a) spriegošanas spēks ir pietiekams.
5. Sekojiet, lai paralēlais atbalsts (10) vienmēr virzītos paralēli zāga lentei (6).

10.3 Škērsgriešanas šablons (7) (20. att.)

1. lebīdiet škērsgriešanas šablonu (7) zāggalda (8) gro-pē.
2. Atskrūvējiet rievoto uzgriezni (7a).
3. Grieziet škērsgriešanas šablonu (7), līdz ir iestatīts vajadzīgais lenķis. Škērsgriešanas šablona (7) skalas rādītājs (7b) parāda noregulēto lenķi.
4. Pievelciet rievoto uzgriezni (7a).

10.4 Slīpie zāgējumi (21. att.)

Lai slīpos zāgējumus varētu izpildīt paralēli zāga len- tei (6), zāggaldu (8) ir iespējams sasvērt no 0° līdz 45° lenkī.

1. Noregulējiet zāggaldu (6), kā aprakstīts . nodaļā 8.2.
2. Atbrīvojiet fiksācijas sviru (18).
3. Izmantojot rievotos uzgriežnus (19), varat noregulēt vajadzīgo leŋka izmēru grādu skalā (14).
4. Pievelciet fiksācijas sviru (18).

IEVÉRÍBAI

Kad zāggalds ir sasvērts, paralēlais atbalsts jāuzstāda pa labi no zāga lentes. Līdz ar to novērš darba materiāla noslīdēšanu.

10.5 Ražojuma ieslēgšana / izslēgšana (1., 22. att.)

Sekojiet, lai pareizi nofiksētos abi korpusa durvju (11) drošības slēdži (11a).

leslēgšana

1. levietojiet tikla kontaktspraudni pienācīgi sazemētā tikla kontaktligzdā.
2. Lai ražojumu ieslēgtu, nospiediet ieslēgšanas / izslēgšanas slēdzi (1) kas apzīmēts ar "I".

Izslēgšana

1. Nospiediet apturēšanas slēdzi (1a) vai paceliet vāciņu un uz ieslēgšanas / izslēgšanas slēdža (1) nospiediet taustiņu "0".
2. Ja ražojums netiek lietots, atvienojiet tikla kontakt-spraudni no kontaktligzdas.

11 Darba norādījumi

Turpmākie drošie darba veidi ir uzskatāmi par ieguldījumu drošībā, taču tos nav iespējams lietot katrai izmantošanai piemērotā, pilnīgā vai vispusīgā veidā. Jūs nevarat apieties ar visiem iespējamiem, bīstamiem stāvokliem, un tie ir rūpīgi jāinterpretē.

• Veselības apdraudējums, ko rada koka putekļi vai koka skaidas. Noteikti lietojiet individuālos aizsardzības līdzekļus, piemēram, acu aizsargu. Izmantojiet nosūkšanas iekārtu!
• Kad ražojums nedarbojas, piem., pēc darba pabeigšanas, atbrīvojiet zāga lenti. Pielieciet pie ražojuma atbilstošu norādi par zāga lentes spriegošanu nākamajam lietotājam.

- Uzglabājiet zāga lentes, kuras nelieto, kopā saliktā un drošā veidā sausā vietā. Pirms lietošanas pārbaudiet, vai nav bojājumu, piem., bojāti zobi vai plaisas. Neizmantojiet darbnederīgas zāga lentes!

BRĪDINĀJUMS

Darba instrumenti var būt asi un lietošanas laikā var uzkarst. Rīkojoties ar darba instrumentiem, vienmēr valkā-jiet aizsargcimdus.

- Pārbaudiet, vai pārsegiem un aizsargmehānismiem nav bojājumu, un to pareizo pozīciju. Ja nepieciešams, nomainiet tos.

- Lietojiet ausu aizsargus un aizsargbrilles visā darbības ilgumā.

- Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.

- Darba laikā zāga lentes vadīklu vienmēr pielieciet cik tuvu vien iespējams pie darba materiāla.

- Strādājiet tikai dienas gaismā vai labā mākslīgajā apgaismojumā.

- Taisniem zāgējumiem vienmēr izmantojiet paralēlo atbalstu, lai novērstu darba materiāla sagāšanos vai noslīdēšanu.

- levērojiet ar rokām drošības distanci līdz zāga lentei. Šauriem zāgējumiem lietojiet bīdstieni.

- Slīpiem zāgējumiem novietojiet zāggaldu atbilstošā po-zīcijā un vadiet darba materiālu gar paralēlo atbalstu.

- Lai izzāgētu bezdelīgastes savienojumus vai kīlus, novietojiet zāggaldu attiecīgajā pozīcijā atbilstoši lenka skalas rādījumam.

- Veicot lokveida un neregulāras formas zāgējumus darba materiālā, virziet darba materiālu ar abām rokām vienmērīgi uz priekšu, sakļaujot pirkstus. Turiet darba materiālu ar rokām drošā vietā.

- Lai atkārtoti veiktu lokveida un neregulāras formas zāgējumus, ieteicams izmantot šablonu.

- Zāgējot apalu vai neregulāru kokmateriālu, jāizmanto ierīce, kas nodrošina darba materiālu pret sagriešanos.

Norāde:

Pirms darba sākšanas un ikreiz pēc darba instrumenta nomainas veiciet darbības izmēginājumu bez slodzes. Nekavējoties izslēdziet ražojumu, ja darba instruments darbojas ekscentriski, rodas ievērojamas vibrācijas vai ir dzirdami neparasti trokšni.

- Darba laikā zāga lentes vadīklu vienmēr pielieciet cik tuvu vien iespējams pie darba materiāla.

- Darba materiāls vienmēr jāvirza ar abām rokām un jātur plakaniski uz zāggalda. Tādā veidā tiek novērsta zāga lentes iestrēgšana.

- Zāgējumu ieteicams izveidot vienā darba piegājienā, nevis sadalīt to vairākos posmos, kas var prasīt darba materiāla pavilkšanu atpakal. Ja no materiāla pavilkšanas atpakal tomēr nevar izvairīties, pirms tam jāizslēdz lentzāgis. Darba materiāls jāpavelk atpakal tikai pēc tam, kad zāga lente ir pilnībā apstājusies.

- Zāgēšanas laikā darba materiāls vienmēr jāvirza ar garāko pusi.

11.1 Garenisko zāgējumu izpilde (1., 16. att.)

Gareniskie zāgējumi ir zāgējumi, kas veikti pa škiedru. Zāgēšanu var veikt brīvi ar roku pa iepriekš iezāgētu līniju vai gar paralēlu atbalstu, kas nodrošina labāku rezultātu.

Zāgējot taisnā lenkī (zāggalds atrodas taisnā lenkī pret zāga lenti), paralēlo atbalstu novieto pa kreisi no zāga lentes, lai darba materiālu varētu droši virzīt gar atbalstu ar roku.

IEVÉRÍBAI

Garus darba materiālus zāgēšanas procesa beigās no- stipriniet, lai tie nenokristu (piem., izmantojiet pretripo- šanas statīvu vai tml.).

1. Noregulējiet paralēlo atbalstu (10), kā aprakstīts . nodālā 10.2.
2. Nolaidiet zāga lentes aizsargmehānismu (5) uz darba materiāla (sk. . nodalu 9.5).
3. leslēdziet zāgi, kā aprakstīts . nodalā 10.5.
4. Novietojiet rokas ar sakļautiem pirkstiem plakani uz darba materiāla un bīdiet to gar paralēlo atbalstu (10) uz zāga lentes (6) pusi.
5. Vienmēr bīdiet darba materiālu vienmērīgi gar paralē-lo atbalstu līdz galam, izmantojot bīdstieni (13).

11.2 Škērso zāgējumu izpilde (20. att.)

Škërseniskais zāgējums ir zāgējums, kas izdarīts taisnā lenkī pret koksnes škiedru. Arī šāda veida zāgējumus var veikt brīvi ar roku, taču drošības apsvērumu un precizitātes dēļ ieteicams izmantot škērsgriešanas šablonu. Škērsgriešanas šablonu var iestatīt līdz 45° lenkī slīpu zāgējumu izdarīšanai. Kombinācijā ar slīpi novietotu zāggaldu, šādi var izveidot arī zāgējumus ar divkāršu noslīpinājumu.

1. Noregulējiet škērsgriešanas šablonu (7), kā aprakstīts . nodalā 10.3.
2. Turiet darba materiālu cieši pie škērsgriešanas šablona (7) atbalsta un plakaniski uz zāggalda (8).

⚠️ BRĪDINĀJUMS

Sargiet pirkstus, it īpaši zāgējuma beigās, un ievērojiet drošu attālumu līdz darba instrumentam.

11.3 Slipo zāgējumu izpilde (21. att.)

Izveidojot slīpos zāgējumus ar slīpi novietotu zāggaldu, paralēlais atbalsts jāuzstāda pa labi no zāga lentes lejup pavērstajā pusē (ciktāl to pieļauj darba materiāla platums), lai nodrošinātu darba materiālu pret noslīdēšanu.

1. Noregulējiet zāggaldu (8) vajadzīgajā lenkī (sk. . nodalu 10.4).

2. Veiciet zāgēšanu, kā aprakstīts . nodalā 11.1.

11.4 Zāgēšana ar brīvu roku (1., 16. att.)

Svarīga lentzāga iezīme ir spēja izzāgēt nevainojamus izliekumus un rādiusus.

1. Nolaidiet zāga lentes aizsargmehānismu (5) uz darba materiāla (sk. . nodalu 9.5).

2. leslēdziet zāgi, kā aprakstīts . nodaļā 10.5.

3. Stingri spiediet darba materiālu uz zāggalda (8) un lēnām iebīdiet zāga lentē (6).

Daudzos gadījumos ir lietderīgi līkumus un stūrus aptuveni izzāgēt apmēram 6 mm attālumā no līnijas.

1. Ja jums jāizzāgē izliekumi, kuriem izmantotā zāga lente ir par šauru, līdz izliekuma priekšējai malai jāizveido papildu iegriezumi. Pēc tam var izzāgēt visu rādiusu.

12 Tīrīšana un apkope

BRĪDINĀJUMS

Pirms jebkādiem regulēšanas, tehniskās uz-turēšanas vai remonta darbiem atvienojiet tīkla kontaktspraudni!

12.1 Tīrīšana

BRĪDINĀJUMS

Pastāv nelaimes gadījumu risks! Tīrīšanas darbus principā veiciet tikai tad, kad ražojums ir izslēgts. Pastāv savainošanās risks! Pirms jebkuriem tīrīšanas darbiem ľaujiet ražojumam atdzist. Motora elementi ir karsti. Pastāv savainošanās un apdedzināšanās risks!

Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.

• Pirms jebkuriem tīrīšanas darbiem ražojumu izslē-dziet.
  – Laujiet motoram atdzist.

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu* vai izpūtiet to ar zema spiediena saspiesto gaisu*. lesakām ražojumu notīrīt uzreiz pēc katras lietošanas reizes.

• Netīriet darba instrumentu, kamēr tas vēl tiek izman-tots.
• Nekad netīriet zāga lenti vai zāga lentes vadīklu ar ro-kā turamu suku vai skrāpi, kad darbojas zāga lente. Ar svekiem noklātas zāga lentes apdraud darba drošību, un tās regulāri jātīra.
• Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un smērvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.
• lesakām ražojumu notīrīt uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ražojumu ar mitru drānu* un nedaudz ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie var sabojāt ražojuma plastmasas detalas. Uzmaniet, lai ražojumā nevarētu iekļūt ūdens.

12.2 Apkope

BRĪDINĀJUMS

Remontdarbus un apkopes darbus, kas nav aprakstīti šajā lietošanas instrukcijā, uzticiet specializētai darbnīcai. Lietojiet tikai oriģinālās rezerves daļas.

Pastāv nelaimes gadījumu risks! Principiāli veiciet apkopes un tīrīšanas darbus izslēgtam motoram un atvienojiet tikla kontaktspraudni. Pastāv savainošanās risks! Įaujiet ražojumam atdzist pirms visiem apkopes un tīrīšanas darbiem. Motora elementi ir karsti. Pastāv savainošanās un apdedzināšanās risks!

Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.

• Pirms jebkuriem tīrīšanas un apkopes darbiem ražojumu izslēdziet.
  – Laujiet ražojumam atdzist.
  – Atvienojiet tikla kontaktspraudni!

Nepieciešamie instrumenti:

• lekšējā seštūra atslēga 5 mm* (B)
• lekšējā sešstūra atslēga 6 mm* (C)
  • Zēgera gredzenu knaibles*
• Krustveida skrūvgriezis*

* nav obligāti iekļauts piegādes komplektā!

1. Noregulējiet zāga lentes aizsargmehānismu (5) aptu- veni pusaugstumā.
2. Atskrūvējot iekšējā seštūra skrūves (11b), atveriet korpusa durvis (11). Izmantojiet iekšējā seštūra atslēgu 5 mm (D).
3. Izvelciet zāggaldu (8), kā aprakstīts . nodalā 10.1 un demontējiet sešstūrgalvas skrūvi (K) un spārnuzgriezni (L).
4. Lai zāga lenti (6) atbrīvotu, grieziet spriegošanas skrūvi (2) pretēji pulkstenrādītāju virzienam.
5. Nonemiet zāga lenti (6) no abiem lentes ratiem (23, 25) un iznemiet zāga lenti (6) no zāggalda (8) spraugas.
6. levietojiet jauno zāga lenti (6) caur spraugu zāggaldā (8) un uzlieciet to pa vidu uz abu lentes ratu (23, 25) darba virsmas (24). Zāga lentes (6) zobiem jābūt vērstiem uz leju zāggalda (8) virzienā.
7. Nospriegojiet un noregulējiet zāga lenti (6) (sk.. nodalu 9.3, . nodalu 9.2).
8. Pēc veiktās regulēšanas atkārtoti aizveriet korpusa durvis (11) un nostipriniet ar iekšējā sešstūra skrū-vi (11b).
   Izmantojiet iekšējā seštūra atslēgu 5 mm (D).

12.2.2 Galda ieliktna (32) nomaiņa (23. att.)

Norādes!

• Lietojiet aizsargcimdus.
- Nodiluma vai bojājuma gadījumā galda ieliktnis (32) jānomaina, pretējā gadījumā pastāv palielināts savainošanās risks.

1. Novietojiet zāggaldu (8) 0° pozīcijā, kā aprakstīts. nodalā 8.2.

2. Demontējiet skrūvi ar krustveida rievu (32a) no nodilušā galda ieliktņa (32) un izspiediet galda ieliktni no apakšas uz augšu no zāğgalda (8). Izmantojiet krustveida skrūvgriezi*.

3. Jauna galda ieliktna (32) montāžu veic apgrieztā secībā.

* nav obligāti iekļauts piegādes komplektā!

12.2.3 Siksnas (29) papildu nospriegošana (11., 17., 18. att.)

1. Atskrūvējot iekšējā seštūra skrūves (11b), atveriet apakšējās korpusa durvis (11). Izmantojiet iekšējā seštūra atslēgu 5 mm (D).
2. Atskrūvējiet no motora (16) siksnas spriegošanas skrūvi (29a). izmantojiet iekšējā sešstūra atslēgu 6 mm (E).
3. Spiediet motoru (16) mazliet uz aizmuguri un atkārtoti pievelciet motora (16) siksnas spriegošanas skrū-vi (29a), lai nospriegotu siksnu (29). Izmantojiet iekšējā seštūra atslēgu 6 mm (E). Uzmaniet, lai ierobi sakabinātos un siksna (29) atrastos dzensiksnas skriemelim (30) un lentes rata siksnas skriemelim (31) pa vidu.
4. Atkārtoti aizveriet apakšējās korpusa durvis (11) un nostipriniet ar iekšējā seštūra skrūvi (11b). Izmanto-jiet iekšējā seštūra atslēgu 5 mm (D).

12.2.4 Siksnas (29) nomaiņa (17., 24. att.)

• Lietojiet aizsargcimdus.

1. Demontējiet zāga lenti (6), kā aprakstīts . nodalā 12.2.1.

2. Atskrūvējiet siksnas spriegošanas skrūvi (29a) un spiediet motoru (16) mazliet uz augšu, lai atspriegotu siksnu (29) un mazliet pievelciet siksnas spriegošanas skrūvi (29a). Izmantojiet iekšējā seštūra atslēgu 6 mm (E).

3. Demontējiet lentes rata Zēgera gredzenu (33). Izmantojiet Zēgera gredzenu knaibles*.

4. Noņemiet apakšējo lentes ratu (25) no lentes rata vārpstas (34) un noņemiet nolietoto siksnu (29) no lentes rata siksnas skriemeļa (31) un dzensiksnas skriemeļa (30).

5. Uzlieciet jaunu siksnu (29) pāri dzensiksnas skriemelim (30).

6. Piestipriniet apakšējo lentes ratu (25) uz lentes rata vārpstas (34) un uzlieciet siksnu (29) pāri lentes rata siksnas skriemelim (31).

7. Uzlieciet siksnu (29) uz vajadzīgā dzensiksnas skriemeļa (30) un uz paralēli virzoša lentes rata siksnas skriemeļa (31) (S1 vai S2). Uzmaniet, lai ierobi sakabinātos un siksna (29) atrastos dzensiksnas skriemelim (30) un lentes rata siksnas skriemelim (31) pa vidu.

8. Spiediet motoru (16) mazliet uz aizmuguri un atkārtoti pievelciet uz motora (16) siksnas spriegošanas skrū-vi (29a), lai nospriegotu siksnu (29). Izmantojiet iekšējā seštūra atslēgu 6 mm (E).

9. Uzstādiet zāga lenti (6), kā aprakstīts . nodalā 12.2.1.

* nav obligāti iekļauts piegādes komplektā!

13 Transportēšana

• Ražojumu drīkst pacelt un transportēt tikai aiz rāmja vai balsta kājas. Nekad neceliet ražojumu transportēšanai aiz aizsargmehānismiem, regulēšanas rokturiem vai zāggalda.
• Lai transportētu ražojumu, atvienojiet to no elektrotīkla un novietojiet to citā šim nolūkam paredzētajā vietā.
• Zāga lentes aizsargierīcei lentzāga transportēšanas laikā jāatrodas apakšējā pozīcijā.
• Lai novērstu bojājumus un savainojumus, ražojums transportēšanas laikā ar transportlīdzekļiem jānodrošina pret apgāšanos un slīdēšanu.
• Nekad neizmantojiet atvienojošos aizsargmehānismus pacelšanai vai transportēšanai.

14 Glabāšana

Uzglabājiet ražojumu un tā piederumus tumšā, sausā un no sala iedarbības aizsargātā vietā, kurai nevar pieklūt bērni.

Optimālā uzglabāšanas temperatūras amplitūda ir no 5 °C līdz 30 °C.

Glabājiet ražojumu oriğinālajā iepakojumā.

Apsedziet ražojumu, lai to pasargātu no putekliem vai mitruma. Uzglabājiet lietošanas instrukciju pie ražojuma.

15 Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gata- vā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgumam un izmantotajam pagarinātāja vadam jāatbilst šiem noteikumiem.

15.1 Svarīgas norādes

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc at-dzišanas (laiks var būt atškīrīgs) motoru var atkārtoti ieslēgt.

15.2 Bojāti elektropieslēguma vadi

Elektriskajiem savienošanas vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja savienošanas vadi stiepjas caur logu vai durvju ailēm,
• salocijuma vietas savienošanas vada nepareizas no- stiprināšanas vai izvietošanas dēl,
• griezuma vietas savienošanas vada pārbraukšanas dēl,
• izolācijas bojājumi, izraujot no sienas kontaktligzdas,
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektriskos savienošanas vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā savienošanas vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar tādu pašu markējumu "H05VV-F".

Tipa markejuma uzdrukātais teksts uz savienošanas ka- bela ir obligāts.

Drošības norādījumi bojātu vai defektīvu tīkla pieslēguma vadu nomaiņai

Pievienošanas veids Y

Ja ir nepieciešama tikla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošī-bas apdraudējumus.

15.3 Mainstrāvas motors

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

• Tīkla spriegumam jābūt 220 V – 240 V\~.
- Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• motora datu plāksnītē norādītie dati

16 Remonts un rezerves daļu pasūtīšana

Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas nevainojamā stāvoklī. Daļas, kas rada savainojumus, uzglabājiet citām personām un bērniem nepieejamā vietā.

IEVĚRĪBAI

Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojājumiem, kas radušies nelietpratīgi veiktu remontdarbu vai originālo rezerves daļu neizmantošanas dēļ.

Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Pieslēgumi un remonts

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

16.1 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• Modela apzīmējums
• Preces numurs
• Datu plāksnītē norādītie dati

Rezerves daļas / piederumi

Zāga lente - preces Nr.: 7901505702
Galda ieliktnis - preces Nr.: 59015140	13

16.2 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: zāga lente, galda ieliktnis, siksna

* nav obligāti iekļauts piegādes komplektā!

17 Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekustīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vācijas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

– Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.

– Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

18 Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motors nedarbojas Bojāts motors	kabelis vai kontaktspraudnis, pārdeguši tīkla drošinātāji,abi drošības slēdži nav pareizi nofiksēti.	Uzticiet ražojumu pārbaudīt speciālistam. Nekad nela-bojiet motoru paši. Bīstami! Pārbaudiet tīkla drošinātā-jus, iespējams, nomainiet, pareizi nofiksējiet abus dro-štības slēdžus
Motors iedarbinās lēni un nesa-sniedz darba ātrumu.	Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators.	Uzticiet spriegumu pārbaudīt kvalificētam elektriķim.Uzticiet motoru pārbaudīt speciālistam. Uzticiet kondensatoru nomainīt speciālistam.
Motors ir pārāk skaļš. Bojāti tinumi, bojāts motors. Uzticiet motoru pārbaudīt speciālistam.
Motors nesasniedz pilnu jaudu. Pārslogotas strāvas kēdes elektrotīkla sistēmā (lampas, citi motori utt.).		Neizmantojiet citus ražojumus vai motorus tajā paša strāvas kēdē.
Motors viegli pārkarst. Motora pārslodze, motora nepietiekama dzesēšana.		Novērsiet motora pārslodzi zāgējot, notīriet puteklus no motora, lai būtu nodrošināta motora optimāla dzesēšana.
Zāgējums ir raupjš vai viļņains. Neasa zāga lente, zobu forma nav piemērota materiāla biezumam.		Uzasiniet zāga lenti vai izmantojiet piemērotu zāga len-ti.
Darba materiāls izplīst vai sa-šķelas.	Pārāk liels zāgēšanas spie-diens vai zāga lente nav pie-mērota lietošanai.	Izmantojiet piemērotu zāga lenti.
Zāga lente novirzās.	Nepareizi iestatīta zāga lentes vadīkla.Nepareiza zāga lente.	Iestatiet zāga lentes vadīklu.Izmantojiet piemērotu zāga lenti.
Koksnes apdeguma vietas darba laikā.	Neasa zāga lente.Nepareiza zāga lente.	Nomainiet zāga lenti.Izmantojiet piemērotu zāga lenti.
Zāga lente iestrēgst darba laikā.	Neasa zāga lente.Zāga lente piesārņota ar sveķiem.Nepareizi iestatīta zāga lentes vadīkla.	Nomainiet zāga lenti.Notīriet zāga lenti.lestatiet zāga lentes vadīklu.
Motors darbojas, taču zāga lente nekustas	Siksna nav pareizi nospriegota	Siksnas papildu nospriegošana

19 ES atbilstības deklarācija

Originalās atbilstības deklarācijas tulkojums

Ražotājs:

Scheppach GmbH

Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražojums atbilst spēkā esošajām direktīvām un standartiem.

Prečzime: SCHEPPACH

Preces Lentzāgis - HBS261

apzīmējums:

Pilnvarotā iestāde: TÜV SÜD

Sertifikāta numurs: M6A0112840465 pārb.00

* lepriekš aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamenta un Eiropas Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.

Piemērotie standarti:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

Dokumentācijas sagatavošanai pilnvarotā persona:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

Par acīmredzamiem trūkumiem jāziņo 8 dienu laikā pēc preces saņemšanas, pretējā gadījumā pircējs zaudē tiesības iesniegt jebkādas prasības, kas attiecas uz šādiem trūkumiem. Garantiju uz mūsu ierīcēm to pareizas lietošanas gadījumā mēs sniedzam likumā noteiktajā garantijas terminā no nodošanas brīža, bez maksas nomainot jebkuru ierīces daļu, kas šajā laika periodā kluvusi nelietojama pierādāmu materiālu vai ražošanas defektu dēļ. Uz daļām, kuras mēs paši neražojam, mēs sniedzam garantiju tādā apmērā, kā mums pienākas garantijas prasības attiecībā pret apakšpiegādātāju. Izdevumus par jauno daļu ievietošanu sedz pircējs. Pārveidošanas un samazināšanas prasības un citas prasības par zaudējumu atlīdzināšanu ir izslēgtas.

Garanti SE
