HBS261 - Scie SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à ruban
Marque	Scheppach
Modèle	HBS261
Tension d'alimentation	230-240 V~ 50 Hz
Puissance absorbée	370 W (S1) / 550 W (S2 20 min)
Vitesse de rotation à vide	1480 min⁻¹
Longueur du ruban	1790 mm
Largeur du ruban	6 mm (max. 13 mm)
Vitesse du ruban	720 / 1000 m/min
Hauteur de coupe max.	130 mm
Débordement (déchargement)	245 mm
Dimensions de la table	307 × 315 mm (extension : 315 × 520 mm)
Inclinaison de la table	0° – 45°
Dimensions maxi de la pièce	580 × 400 × 130 mm
Poids	env. 22 kg
Longueur du câble	1800 mm
Niveau de pression sonore	73 dB (incertitude 3 dB)
Niveau de puissance sonore	86 dB (incertitude 3 dB)
Aspiration des poussières	Manchon d'aspiration à trois diamètres
Sécurité	Interrupteur de sécurité sur les portes, protection de la lame
Utilisation conforme	Sciage du bois et matériaux similaires
Entretien	Nettoyage après utilisation, remplacement lame et courroie
Pièces d'usure	Lame de scie à ruban, insert de table, courroies
Pièces de rechange	Réf. lame : 7901505702, réf. insert : 5901514013
Garantie	Garantie légale (selon pays)

FOIRE AUX QUESTIONS - HBS261 SCHEPPACH

Comment tendre la lame de scie à ruban ?

Tournez la vis de tension (2) dans le sens horaire pour tendre la lame. La tension est correcte si vous pouvez pousser la lame latéralement d'environ 1 à 2 mm au milieu entre les deux roues.

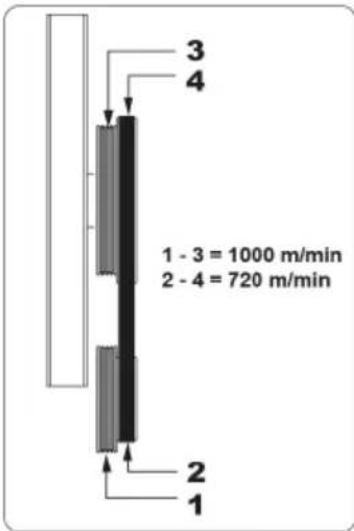

Comment régler la vitesse du ruban ?

Ouvrez la porte inférieure, desserrez la vis de tension de courroie (29a), poussez le moteur vers le haut, placez la courroie sur la poulie souhaitée (S1 pour 720 m/min, S2 pour 1000 m/min), puis retendez la courroie.

Comment remplacer la lame de scie à ruban ?

Éteignez et débranchez l'appareil. Ouvrez les portes, détendez la lame en tournant la vis de tension (2) dans le sens antihoraire, retirez l'ancienne lame des roues et de la fente de la table, installez la nouvelle lame avec les dents vers le bas, puis tendez et réglez la lame.

Comment régler le guide de la lame ?

Les paliers de support (27) doivent être réglés avant la première utilisation et après chaque changement de lame. Desserrez les vis sans tête, tournez les paliers excentriques pour qu'ils soient à environ 0,5 mm de la lame, puis resserrez.

Comment utiliser le guide parallèle ?

Placez le guide parallèle (10) sur la table, desserrez l'étrier de tension (10a), ajustez à la dimension souhaitée, puis abaissez l'étrier pour bloquer. Assurez-vous qu'il est parallèle à la lame.

Comment effectuer une coupe en biais ?

Desserrez la poignée de blocage (18), utilisez l'écrou moleté (19) pour incliner la table de 0° à 45° selon l'échelle graduée, puis resserrez. Le guide parallèle doit être placé du côté bas de la table.

Quel type de lame utiliser ?

Utilisez des lames de 6 mm à 13 mm de large. Les lames étroites permettent des courbes serrées, les lames larges sont meilleures pour les coupes droites. Les dents fines donnent une coupe plus lisse mais plus lente.

Comment nettoyer la scie à ruban ?

Éteignez et débranchez l'appareil, laissez refroidir. Utilisez un chiffon humide avec du savon noir. N'utilisez pas de solvants. Assurez-vous que l'eau ne pénètre pas à l'intérieur. Nettoyez après chaque utilisation.

Que faire si le moteur ne démarre pas ?

Vérifiez que les deux interrupteurs de sécurité (11a) sur les portes sont bien enclenchés. Vérifiez les fusibles. Si le problème persiste, faites vérifier le câble ou le moteur par un spécialiste.

Comment transporter la scie ?

Débranchez l'appareil. Soulevez-le uniquement par le châssis ou la béquille, jamais par les dispositifs de protection ou la table. Abaissez le dispositif de protection de la lame en position basse. Sécurisez-le dans le véhicule pour éviter tout basculement.

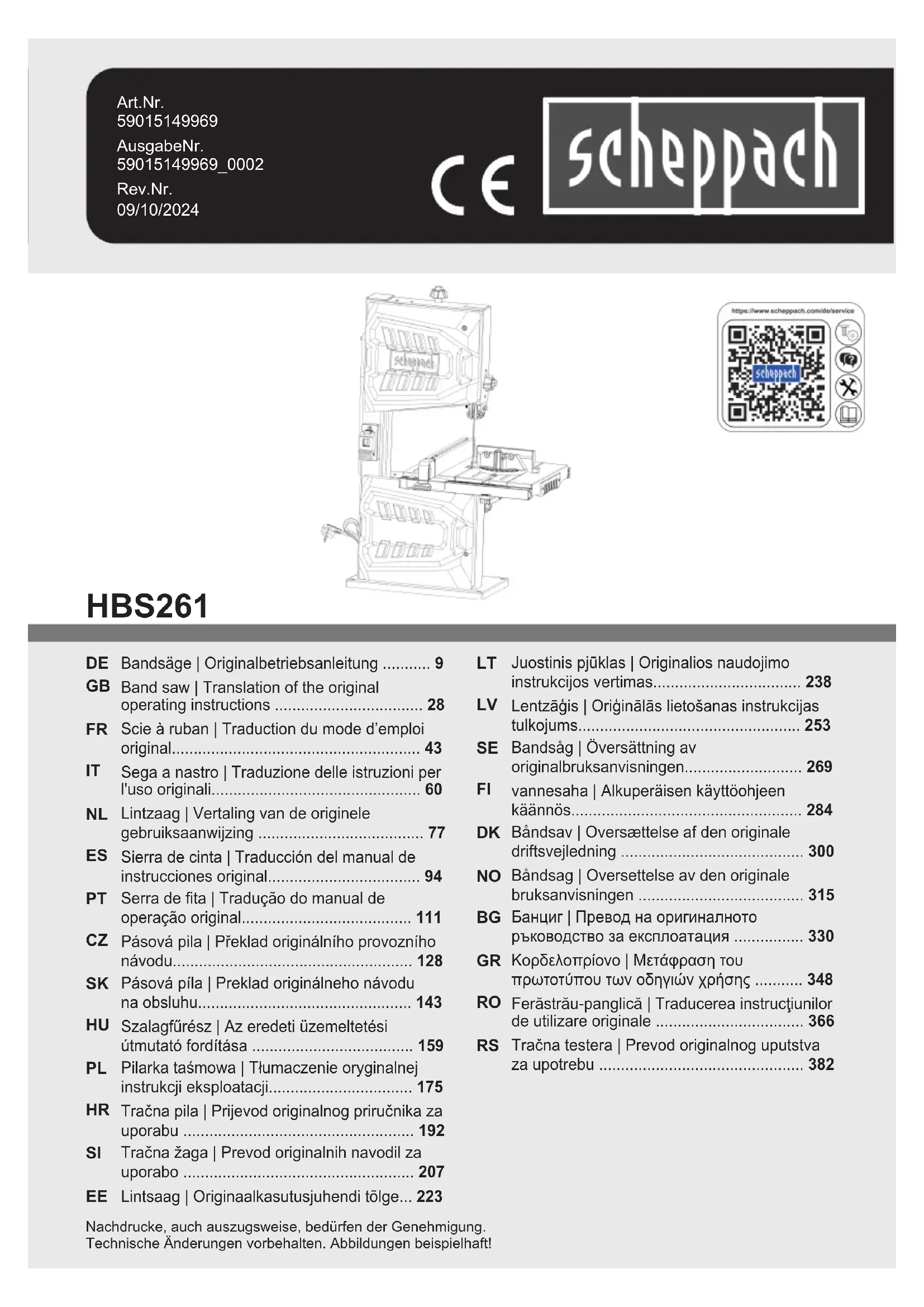

MODE D'EMPLOI HBS261 SCHEPPACH

1 Introduction 43
2 Description du produit (fig. 1-24).... 44
3 Fournitures (fig. 2).... 44
4 Utilisation conforme.... 44
5 Consignes de sécurité.... 45
6 Caractéristiques techniques.... 48
7 Déballage.... 48
8 Montage 49
9 Avant la mise en service 50
10 Utilisation....52
11 Consignes de travail.... 53
12 Nettoyage et maintenance 55
13 Transport....56
14 Stockage 56
15 Raccordement électrique 57
16 Réparation et commande de pièces de re- change 57
17 Élimination et recyclage 57
18 Dépannage.... 58
19 Déclaration de conformité UE 59
20 Vue éclatée 398

Explication des symboles sur le produit

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne permettent pas d'éliminer les risques et ne dispensent pas de prendre des mesures adaptées pour la prévention des accidents.

	Attention ! Le non-respect des symboles de sécurité et des avertissements apposés sur le produit et le non-respect des consignes de sécurité et d'utilisation peut causer de graves blessures, voire la mort.
	Lisez la notice d'utilisation et observez les consignes de sécurité avant de procéder à la mise en service !
	Portez des lunettes de protection.
	Portez une protection auditive.
	En cas de génération de poussières, portez une protection respiratoire !

	Portez des chaussures de sécurité !
	Débranchez toujours la fiche secteur avant d'ouvrir les portes du boîtier.
	Attention ! Respectez le sens de déplacement.
	Ne procédez aux travaux de maintenance, de conversion, de réglage et de nettoyage que lorsque le produit est à l'arrêt que la fiche secteur est débranchée.
	Le produit respecte les directives européennes en vigueur.
	Le produit respecte les directives serbes en vigueur.

1 Introduction

Fabricant :

Scheppach GmbH

Nous espérons que votre nouveau produit vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de ce produit n'est pas responsable des dommages survenus sur ce produit dans les cas suivants :

• Manipulation incorrecte
  • Non-respect de la notice d'utilisation
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales
  • Utilisation non conforme
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions de la VDE 0100, DIN 57113 / VDE0113.

Attention :

Le mode d'emploi fait partie du produit.

Il contient des remarques importantes sur l'utilisation sécuritaire, réglementaire et économique du produit et sur la façon d'éviter les dangers, de limiter les frais de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie du produit. Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement du produit en vigueur dans votre pays.

Avant d'utiliser le produit, familiarisez-vous avec les consignes de sécurité et d'utilisation. Utilisez le produit uniquement conformément aux descriptions et pour les domaines d'utilisation prescrits. Conservez bien le mode d'emploi et transmettez tous les documents en cas de remise du produit à un tiers.

2 Description du produit (fig. 1-24)

1. Interrupteur On/Off

1a. Interrupteur ARRÊT

1. Vis de tension

2. Plaque aimantée

3. Écrou de serrage

4. Dispositif de protection de la lame de scie à ruban

5. Lame de scie à ruban

6. Gabarit de coupe transversale

7a. Écrou moleté (gabarit de coupe transversale)

7b. Indicateur d'angle (gabarit de coupe transversale)

1. Table de scie

8a. Levier de serrage

1. Béquille

2. Guide parallèle

10a. Étrier de tension

10b. Vis de tension (guide parallèle)

1. Portes du boîtier

11a. Interrupteur de sécurité

11b. Vis à six pans creux (porte du boîtier)

1. Poignée de réglage (roue supérieure de guidage du ruban)

12a. Écrou à oreilles (roue supérieure de guidage du ruban)

1. Poussoir

2. Graduation (plage de pivotement)

3. Indicateur d'angle (plage de pivotement)

4. Moteur

5. Manchon d'aspiration

6. Poignée de blocage

7. Écrou moleté

8. Plaque de serrage

9. Bâti

10. Vis de fin de course (ajustement de la table de scie)

22a. Contre-écrou (ajustement de la table de scie)

1. Roue supérieure de guidage du ruban

2. Surface de roulement (lame de scie à ruban)

3. Roue inférieure de guidage du ruban

4. Guidage supérieur de la lame de scie à ruban

5. Palier de support

27a. Palier de support arrière supérieur

27b. Vis sans tête

27c. Paliers de support latéraux supérieurs

27d. Vis sans tête

27e. Palier de support arrière inférieur

27f. Vis sans tête

27g. Paliers de support latéraux inférieurs

27h. Vis sans tête

1. Support de préhension supérieur

28a. Vis (support de préhension supérieur)

1. Courroies

29a. Vis de tension de la courroie

1. Poulie de la courroie d'entraînement

2. Poulie de la courroie de la roue de guidage du ruban

3. Insert de table

32a. Vis cruciforme (insert de table)

1. Circlip de la roue de guidage du ruban

2. Arbre de la roue de guidage du ruban

3 Fournitures (fig. 2)

Pos. QuantitéDésignation

1. 1 x Table de scie

2. 1 x Lame de scie à ruban (prémonté)

3. 1 x Guide parallèle

4. 1 x Poussoir

5. 1 x Poignée de blocage

6. 1 x Plaque de serrage

A. 1 x Clé plate, ouverture 8/10

B. 1 x Clé à six pans creux 3 mm

C. 1 x Clé à six pans creux 4 mm

D. 1 x Clé à six pans creux 5 mm

E. 1 x Clé à six pans creux 6 mm

F. 2 x Vis à six pans ceux (M6x12 mm)

G. 2 x Rondelle plate (M6)

H. 2 x Bague de retenue (M6)

I. 1 x Vis à six pans ceux (M6x25 mm)

J. 1 x Écrou (M6)

K. 1 x Vis à six pans creux (M6x40 mm)

L. 1 x Écrou à oreilles (M6)

1 x Scie à ruban

1 x Notice d'utilisation

4 Utilisation conforme

La scie à ruban sert à couper le bois et les pièces à usiner proches du bois dans le sens longitudinal et transversal. Les matériaux ronds doivent uniquement être coupés en présence d'un dispositif de retenue adapté.

AVERTISSEMENT

N'utilisez jamais le produit pour couper un autre matériau que celui indiqué dans la notice d'utilisation.

AVERTISSEMENT

La lame de scie à ruban fournie a pour unique vocation de scier le bois ! Ne l'utilisez jamais pour scier du bois de chauffe !

Le produit doit être utilisé selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.

Seules les lames de scie à ruban adaptées au produit peuvent être utilisées.

Une utilisation conforme consiste également à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation de la notice d'utilisation.

Les personnes utilisant le produit et en assurant la maintenance doivent être familiarisés avec celui-ci et connaître les dangers possibles qu'il implique.

Toute modification du produit annule toute garantie du fabricant pour les dommages en résultant.

Remarque : conformément aux dispositions, nos produits n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si le produit est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

Explication des mots de signalisation dans le mode d'emploi

DANGER

Terme de signalisation servant à désigner une situation de danger immédiate qui entraîne des blessures graves voire mortelles si elle n'est pas évitée.

AVERTISSEMENT

Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures graves voire mortelles si elle n'est pas évitée.

PRUDENCE

Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures légères ou modérées si elle n'est pas évitée.

ATTENTION

Terme de signalisation servant à désigner une situation de danger possible qui peut endommager le produit ou les biens environnants.

5 Consignes de sécurité

Consignes de sécurité générales pour les outils électriques

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'« outil électrique » utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) et les outils électriques sur batterie (sans câble secteur).

AVERTISSEMENT

lisez toutes les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques fournies avec cet outil électrique.

Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

1) Sécurité au poste de travail

a) Faire en sorte que la zone de travail soit propre et bien éclairée. Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.
b) Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.

c) Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance. Toute déviation peut entraîner une perte de contrôle de l'outil électrique.

2) Sécurité électrique

a) Le connecteur de raccordement de l'outil électrique doit correspondre à la prise. Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre. Des connecteurs non modifiés et fiches adaptées réduisent le risque de choc électrique.
b) Éviter tout contact corporel avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, fours et réfrigérateurs. Si le corps est mis à la terre, le risque de choc électrique est plus important.
c) Mettre les outils électriques à l'abri de la pluie ou de l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.
d) Ne pas utiliser le câble de raccordement pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant. Maintenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes coupantes ou des pièces mobiles. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.
e) Si l'outil électrique est utilisé à l'extérieur, se servir d'une rallonge autorisée pour l'extérieur. Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.
f) Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

3) Sécurité des personnes

a) Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments. Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures extrêmement graves.
b) Toujours porter un équipement de protection individuelle et des lunettes de protection. Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.
c) Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter. Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.
d) Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage. Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures.

e) Évitez toute position du corps anormale. Veiller à adopter une position stable et à toujours maintenir son équilibre. Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.
f) Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.
g) Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement. Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.
h) Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique. Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.

4) Utilisation et manipulation de l'outil électrique

a) Ne pas surcharger l'outil électrique. Utiliser l'outil électrique qui convient au travail à réaliser. L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.
c) Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique. Cette mesure de sécurité empêche le démarrage involontaire de l'outil électrique.
d) Conserver les outils électriques inutilisés hors de portée des enfants. L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions. Les outils électriques représentent un danger s'ils sont utilisés par des personnes inexpérimentées.
e) Prendre soin des outils électriques et outils auxiliaires. Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou si endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique. Faire réparer les pièces endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.
f) Maintenir les outils de coupe aiguisés et propres. Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.

g) Utiliser l'outil électrique, les outils auxiliaires, etc. conformément à ces instructions. Tenir compte des conditions de travail et de l'activité à réaliser. Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.
h) Veillez à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.

a) Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine. Ainsi, la sécurité de l'outil électrique est maintenue.

5.1 Consignes de sécurité pour les scies à ruban

a) N'utilisez pas de lames de scie endommagées ou déformées. Les lames de scie endommagées ou déformées pourraient se déchirer et/ou se plier.
b) N'utilisez pas de liquide de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.
c) Faites fonctionner la scie à ruban à une vitesse adaptée aux applications et aux matériaux autorisés. Travailler à une vitesse inappropriée pour le matériau à scier peut entraîner la rupture du ruban de scie et des blessures corporelles.
d) N'utilisez pas l'outil électrique avec le couvercle d'accès à la lame de scie à ruban ouvert. Le contact avec des pièces en mouvement peut entraîner des blessures corporelles.

5.2 Consignes de sécurité supplémentaires

⚠ AVERTISSEMENT

Les outils auxiliaires peuvent être tranchants et chauffent pendant l'utilisation. Portez toujours des gants de protection lorsque vous manipulez les outils auxiliaires.

• Si la coupe concerne du bois rond ou de forme irrégulière, il est indispensable d'utiliser un dispositif empêchant la pièce de tourner.
• Lors de la coupe debout de planches, un dispositif permettant d'éviter le rebond de la pièce usinée doit être utilisé.
• Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement. Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.
• Le produit ne peut être utilisé que par des personnes familiarisées avec sa manipulation.

AVERTISSEMENT

La lame de scie à ruban fournie a pour unique vocation de scier le bois ! Ne l'utilisez jamais pour scier du bois de chauffe !

• Avant la mise en service, veillez à ce que la tension secteur corresponde à la tension de service figurant sur la plaque signalétique.
• Les longs câbles, ainsi que les rallonges, les tambours de câbles, etc. provoquent une chute de tension et peuvent empêcher le démarrage du moteur.
• Pendant l'utilisation du produit, maintenez les enfants et tiers à bonne distance du produit. Toute déviation peut entraîner une perte de contrôle du produit.
• Respectez le sens de rotation du moteur et du ruban de la scie.
• N'utilisez pas le produit si les Dispositifs de protection sont défectueux ou les dispositifs de sécurité absents.
• Ne traitez pas de pièces à usiner trop petites pour les avoir bien en main.

AVERTISSEMENT

Risque de blessures !

Vous risquez de vous blesser si vous retirez les obstructions à mains nues.

• Portez des gants de protection.

• Utilisez des outils appropriés (un bâton en bois p. ex.).

• Placez les dispositifs de protection réglables aussi près que possible de la pièce.

• Les couvercles de protection ne doivent pas être utilisés pour le transport ou une exploitation incorrecte du produit.

AVERTISSEMENT

N'utilisez pas d'outils auxiliaires endommagés ou déformés.

AVERTISSEMENT

Assurez-vous que le matériau à usiner convient au régime de l'outil accessoire.

AVERTISSEMENT

Si l'insert de table est endommagé, des objets risquent de se coincer entre l'insert de table et la lame de scie et donc de bloquer la lame de scie.

Remplacez immédiatement les plateaux de table endommagés !

AVERTISSEMENT

Risque d'accident ! Par principe, effectuez toujours les travaux de nettoyage avec le produit désactivé. Risque de blessure ! Laissez le produit refroidir avant tout travail de nettoyage. Des éléments du moteur sont chauds. Risque de blessure et de brûlure !

Le produit pourrait démarrer de manière inattendue et causer des blessures.

- Arrêtez le produit avant tout travail de nettoyage.

– Laissez le moteur refroidir.

ATTENTION

Les dents de la lame de scie à ruban doivent être orientées vers le bas.

• N'utilisez pas le produit s'il est endommagé. Ne retirez jamais les dispositifs de protection du produit. Cela pourrait être source de graves blessures.
• Pour les coupes d'onglet avec table de scie inclinée, le guide parallèle doit être installé sur la partie inférieure de la table de scie.

ATTENTION

Sécuriser les pièces à usiner longues afin d'éviter qu'elles ne basculent à la fin de l'opération de coupe (par exemple, avec un support dérouleur, etc.).

• Maintenir les mains à une distance de sécurité par rapport au ruban de scie. Utiliser un poussoir pour les découpes étroites.
• Placez le poussoir dans le support prévu à cet effet sur le produit afin de toujours pouvoir l'atteindre et l'avoir à portée de main depuis votre position de travail normale.
• Arrêtez le produit lorsque vous ne l'utilisez pas.
• En position normale, l'opérateur se trouve devant le produit.

Risques résiduels

Le produit est construit selon l'état actuel de la technique et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

• Les risques résiduels peuvent être réduits au minimum si les « Consignes de sécurité » et les instructions d'« Utilisation conforme », ainsi que l'ensemble de la notice d'utilisation sont respectés.
• Utilisez le produit recommandé dans la présente notice d'utilisation. Le produit présentera ainsi des performances optimales.
• En outre, malgré toutes les précautions prises, il peut demeurer des risques résiduels qui ne sont pas évidents.
• Maintenez vos mains à distance de la zone de travail si le produit est en cours de fonctionnement.
• Lésions auditives si la protection auditive prescrite n'est pas portée.

• Lésions pulmonaires en l'absence de la protection respiratoire prescrite.

• Risque de blessures lié à la projection d'outils en cas de support ou guidage incorrect.

• Danger pour la santé dû au courant en cas d'utilisation de lignes de raccordement électrique non conformes.
• Évitez toute mise en service impromptue du produit : lors de l'introduction du connecteur dans la prise de courant, l'interrupteur On/Off ne doit pas être actionné.
• Avant d'entreprendre une intervention de réglage ou de maintenance, relâchez l'interrupteur On/Off et débranchez la fiche secteur.

! AVERTISSEMENT

Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

! AVERTISSEMENT

En cas de travail prolongé, les vibrations qui s'exercent sur les mains de l'opérateur peuvent causer des problèmes de circulation (syndrome de Raynaud).

Le syndrome de Raynaud est une maladie vasculaire qui se caractérise par une contraction brutale des petits vaisseaux sanguins des doigts et des orteils. Le sang n'irrigue plus suffisamment les zones concernées, ce qui leur donne un aspect extrêmement pâle. L'utilisation fréquente de produits vibrants peut causer des atteintes nerveuses pour les personnes souffrant des problèmes de circulation (par exemple, fumeurs, diabétiques).

Si vous constatez des troubles inhabituels, cessez immédiatement le travail et consultez un médecin.

6 Caractéristiques techniques

Moteur à courant alternatif 230 - 240V~ 50 Hz
Puissance absorbée 370 Watt (S1*)
	550 Watt (S2 20min**)
Vitesse de rotation à vide n_0	1480 min ^-1
Longueur de ruban de scie 1790 mm
Largeur de ruban de scie 6 mm
Largeur de ruban de scie max. 13 mm
Vitesse du ruban de la scie 720/1000 m/min
Hauteur de coupe	130 mm
Déchargement	245 mm
Dimensions de la table de scie	307 x 315 mm
Dimensions de la table de scie avec extension	315 x 520 mm
Table de scie inclinable	0° - 45°
Dimensions de pièce max.	580x400x130 mm
Longueur de câble	1800 mm
Poids	env. 22 kg

Sous réserve de modifications techniques !

* Mode de fonctionnement S1, fonctionnement continu

Le produit peut fonctionner en continu à la puissance indiquée.

* Mode de fonctionnement S2, fonctionnement de courte durée

Le produit peut fonctionner brièvement à la puissance indiquée (20 min).

La pièce usinée doit au moins présenter une hauteur de 3 mm et une largeur de 10 mm.

Valeurs caractéristiques sonores

⚠ AVERTISSEMENT

Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, vous devez, ainsi que les personnes à proximité, porter une protection auditive adaptée.

Les valeurs de bruit et de vibrations ont été calculées conformément à la norme EN 62841.

Niveau de pression sonore L_pA	73 dB
Incertitude K_pA	3 dB
Niveau de puissance sonore L_wA	86 dB
Incertitude K_wA	3 dB

Les valeurs d'émission de bruit indiquées ont été mesurées dans le cadre d'une méthode de contrôle normalisée et peuvent être utilisées pour comparer un outil électrique avec un autre.

Les valeurs d'émission de bruit indiquées peuvent être utilisées également afin de réaliser une estimation préalable de la charge.

! AVERTISSEMENT

Les émissions sonores peuvent varier par rapport aux valeurs indiquées lors de l'utilisation réelle de l'outil électrique selon la manière dont l'outil électrique est utilisé, en particulier, selon le type de pièce usinée traitée.

Faites en sorte que la charge demeure la plus faible possible. Exemple de mesures : limitation du temps de travail. À ce niveau, tous les éléments du cycle de fonctionnement doivent être pris en compte (par exemple, les périodes d'arrêt de l'outil électrique et les périodes de fonctionnement sans charge).

7 Déballage

! AVERTISSEMENT

Le produit et les matériaux d'emballage ne sont pas des jouets !

Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.

- Vérifiez que le produit et les accessoires n'ont pas été endommagés lors du transport. Signalez immédiatement tout dommage au transporteur qui a livré le produit. Les réclamations ultérieures ne seront pas acceptées.

- Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

- Familiarisez-vous avec le produit à l'aide de la notice d'utilisation avant de commencer à l'utiliser.

- N'utilisez que des pièces d'origine pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre revendeur.

- Lors de la commande, indiquez la référence, ainsi que le type et l'année de construction du produit.

8 Montage

ATTENTION

Avant la mise en service, monter impérativement le produit en entier !

AVERTISSEMENT

Avant tout réglage, entretien ou réparation, débranchez la fiche secteur !

Outils nécessaires :

• 1x clé plate, ouverture 8/10 mm* (A)

- 1x clé à six pans creux 3 mm* (B)

- 1x clé à six pans creux 4 mm* (C)

- 1x clé à six pans creux 5 mm* (D)

- 1x clé à six pans creux 6 mm* (E)

* = ne sont pas des composants obligatoires des fournitures !

Remarque :

Vous pouvez stocker les outils fournis sur la bande aimantée située en haut du produit.

8.1 Montage de la table de scie (8) (fig. 1, 3, 4, 5, 6, 8)

Remarque :

La table de scie doit être ajustée avant la première mise en service et après chaque démontage de la table de scie.

1. Étendez la table de scie (8) comme indiqué au chapitre 10.1.

2. Guidez la table de scie (8) sur la lame de scie à ruban (6).

3. L'indicateur d'angle (15) doit être desserré et ne doit pas être orienté vers le haut. Utilisez une clé à six pans creux 4 mm.

4. Insérez l'évidement de l'échelle graduée (14) dans les deux guidages du bâti (21). Veillez à ce que la denture de la table de scie (8) s'insère dans la denture de l'écrou moleté (19) du bâti (21).

5. Fixez la table de scie (8) aux trous de montage correspondants du bâti (21) avec la plaque de serrage (20), les deux vis à six pans creux (F), les rondelles plates (G) et les bagues de retenue (H). Utilisez une clé à six pans creux 5 mm.

6. Montez le levier de serrage (8a) dans le trou de montage intermédiaire. Ne serrez pas encore le levier de serrage (8a).

7. Réglez l'indicateur d'angle (15) pour qu'il soit tourné vers la règle graduée. Utilisez une clé à six pans creux 4 mm.

8. Réglez la table de scie (8) sur 0° comme indiqué au chapitre 8.2.

9. Serrez le levier de serrage (8a) pour fixer la table de scie (8). Serrez les deux vis à six pans creux (F). Utilisez une clé à six pans creux 5 mm.

10. Au besoin, ajustez encore une fois l'indicateur d'angle (15) et réglez-le sur 0°.

11. Pour renforcer la table de scie (8), montez la vis à tête hexagonale (K) avec l'écrou à oreilles (L).

8.2 Ajustement de la table de scie (8) à 90° (fig. 7)

1. Réglez la table de scie (8) à l'horizontale à 0°.

2. Vérifiez que la vis de fin de course (22) et le contre-écrou (22a) sont bien fixés et resserrez-les si nécessaire. Utilisez une clé plate ouverture 8/10 (A).

3. Si la table de scie (8) n'est pas réglée à angle droit par rapport à la lame de scie à ruban (6), la vis de fin de course (22) doit être réajustée.

4. Desserrez la vis de fin de course (22) et le contre-écrou (22a). Utilisez une clé plate ouverture 8/10 (A).

5. Tournez la vis de fin de course (22) dans le sens des aiguilles d'une montre pour réduire le point de fin de course ou dans le sens inverse des aiguilles d'une montre pour l'augmenter.

6. Au moyen d'une équerre*, alignez la table de scie (8) à angle droit par rapport à la lame de scie à ruban (6), mettez la vis de fin de course (22) dans la position souhaitée et resserrez le contre-écrou (22a). Utilisez une clé plate ouverture 8/10 (A).

* = ne sont pas des composants obligatoires des fournitures !

8.3 Utilisation comme machine stationnaire (fig. 1)

Pour une utilisation continue, il est recommandé d'effectuer le montage du produit sur un établi de travail.

- Le produit doit être installé de manière stable, autrement dit, vissé sur un établi de travail ou sur un bâti fixe.

• C'est pour cette raison que la béquille (9) est dotée de trous de fixation.

1. Marquez les trous de perçage.

- Placez le produit dans la position d'installation.

- Marquez les emplacements des trous à percer sur l'établi de travail.

Pour cela, aidez-vous des trous de la béquille (9). Nous recommandons d'effectuer le montage à proximité des bords.

1. Percez les trous (diamètre minimum de 8 mm) dans l'établi.
2. Placez le produit de manière à ce que les trous percés soient alignés sur les trous de la béquille (9), insérez les vis* adaptées du haut dans les trous et serrez-les.

* = ne sont pas des composants obligatoires des fournitures !

8.4 Manchon d'aspiration (17) (fig. 1)

Ce produit est équipé d'une buse d'aspiration.

Le manchon d'aspiration (17) présente trois diamètres différents.

Raccordez un dispositif d'aspiration des poussières en cas d'usinage de matériaux dégageant de la poussière.

ATTENTION

L'aspiration des poussières doit être adaptée au matériau usiné.

Utilisez un dispositif d'aspiration spécial pour aspirer les poussières particulièrement nocives ou cancérigènes.

1. Connectez le tuyau d'un dispositif d'aspiration des poussières* adapté (par exemple un aspirateur industriel) directement au manchon d'aspiration souhaité (17).
   * = ne sont pas des composants obligatoires des fournitures !

8.5 Support de poussoir (fig. 10)

1. Montez la vis (I) et l'écrou (J) du support de poussoir sur le bâti (21). Utilisez une clé à six pans creux 5 mm (D) et une clé plate, ouverture 8/10 (A).
2. Suspendez le poussoir (13) à la vis (I).

Remarque :

Lorsqu'il n'est pas utilisé, le poussoir doit toujours être suspendu au support de poussoir.

9 Avant la mise en service

Outils nécessaires :

• 1x clé plate, ouverture 8/10 ~mm^* (A)
• 1x clé à six pans creux 3 mm* (B)
• 1x clé à six pans creux 4 mm* (C)
• 1x clé à six pans creux 5 mm* (D)
• 1x clé à six pans creux 6 mm* (E)

* = ne sont pas des composants obligatoires des fournitures !

9.1 Ruban de la scie à utiliser

Vérifiez que l'outil auxiliaire est bien fixé.

Si l'outil auxiliaire n'est pas bien fixé, il risque de se détacher pendant l'utilisation et de vous blesser.

La lame de scie à ruban fournie est conçue pour une utilisation universelle. Vous devez tenir compte des critères suivants lors de la sélection du ruban de la scie :

- Avec un ruban de la scie plus étroit, vous pouvez opérer des découpe à des rayons plus fins qu'avec un ruban plus large.

• Utilisez des lames de scie à ruban large pour effectuer des coupes droites. Ceci est surtout important lors de la découpe du bois. La lame de scie à ruban a tendance à suivre le fil du bois et ainsi à dévier légèrement de l'emplacement souhaité.
• Les rubans de scie à dents fines découpent de manière plus lisse mais également plus lentement que les rubans de scie grossiers.
• Utilisez uniquement des lames de scie à ruban en parfait état. Les lames de scie à ruban déformées, émoussées ou endommagées risquent de rompre.

9.2 Tendre la lame de scie à ruban (6) (fig. 11)

ATTENTION

En cas d'arrêt prolongé de la scie à ruban, la lame de scie à ruban doit être détendue, autrement dit, avant mise en marche de la scie à ruban, la tension de la lame de scie à ruban doit être vérifiée.

1. Pour tendre la lame de scie à ruban (6), faites tourner la vis de serrage (2) dans le sens des aiguilles d'une montre.

Remarques :

• La tension correcte de la lame de scie à ruban se détermine en exerçant une pression latérale avec un doigt contre la lame de scie à ruban, à peu près au milieu des deux roues de guidage du ruban. Vous ne devez pouvoir pousser que très légèrement (env. 1-2 mm) la lame de scie à ruban.
• Lorsque la tension du ruban de la scie est suffisante, un bruit métallique se fait entendre quand on tapote dessus.
• Lorsque le ruban de la scie n'est pas utilisé de manière prolongée, détendez-le afin qu'il ne s'allonge pas au-delà du raisonnable.

ATTENTION

Une tension excessive peut provoquer la rupture du ruban de la scie.

ATTENTION

Risque de blessures !

Si la tension est insuffisante, la roue de guidage du ruban entraîné risque de tourner dans le vide. Dans ce cas, la lame de scie à ruban reste immobile.

1. Pour détendre la lame de scie à ruban (6), faites tourner la vis de tension (2) dans le sens inverse des aiguilles d'une montre.

9.3 Réglage de la lame de scie à ruban (6) (fig. 11)

ATTENTION

Avant de pouvoir régler la lame de scie à ruban, vous devez la serrer correctement.

1. Ouvrez les portes du boîtier (11) en desserrant les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

2. Faites tourner lentement la roue supérieure de guidage du ruban (23) dans le sens des aiguilles d'une montre. La lame de scie à ruban (6) doit se déplacer au milieu de la surface de roulement (24) de la roue supérieure de guidage du ruban (23). Si tel n'est pas le cas, corrigez l'angle d'inclinaison de la roue supérieure de guidage du ruban (23).

3. Pour ce faire, desserrez l'écrou à oreilles (12a).

- Si la lame de scie à ruban (6) passe davantage vers le bord arrière de la roue de guidage du ruban (23), la vis de réglage (12) doit être tournée dans le sens inverse des aiguilles d'une montre. - Si la lame de scie à ruban (6) passe vers le bord avant de la roue supérieure de guidage du ruban (23), la poignée de réglage (12) doit être tournée dans le sens des aiguilles d'une montre.

1. Une fois la roue supérieure de guidage du ruban (23) réglée, contrôlez la position de la lame de scie à ruban (6) sur la roue inférieure de guidage du ruban (25).

2. Faites tourner lentement d'une main la roue inférieure de guidage du ruban (25) afin de vérifier la position de la lame de scie à ruban (6).

3. La lame de scie à ruban (6) doit également se déplacer au milieu de la surface de roulement (24) de la roue inférieure de guidage du ruban (25). Si tel n'est pas le cas, l'inclinaison de la roue supérieure de guidage du ruban (23) doit être réajustée.

4. Pour s'assurer que le réglage de la roue supérieure de guidage du ruban (23) a une incidence sur la position de la lame de scie à ruban (6) sur la roue inférieure de guidage du ruban (25), faites tourner plusieurs fois la roue inférieure de guidage du ruban (25).

5. Resserrez les écrous à oreilles (12a).

6. Une fois les portes du boîtier (11) réglées, fixez-les avec les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

9.4 Réglage du guide de la lame de scie à ruban (fig. 1, 11, 12, 13, 14, 15)

• Les paliers de support (27) doivent être réglés à nouveau avant la première mise en service et après chaque changement de la lame de scie à ruban.

• Les paliers de support excentriques (27a, 27c, 27e, 27g) permettent de régler les guidages arrière et latéraux de la lame de scie à ruban. Ces paliers de support excentriques (27a, 27c, 27e, 27g) permettent un réglage précis de la position et de l'orientation de la lame de scie à ruban (6) afin d'améliorer la précision et les performances du produit.

• Ouvrez les portes du boîtier (11) en desserrant les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

9.4.1 Palier de support arrière supérieur (27a) (fig. 12)

Le palier de support arrière supérieur (27a) absorbe la pression d'avance de la pièce usinée.

1. Desserrez la vis sans tête (27b) du palier de support supérieur (27a). Utilisez la clé à six pans creux 3 mm (B).

2. Tournez le palier de support arrière supérieur (27a) jusqu'à ce qu'il ne touche plus la lame de scie à ruban (6) (écartement max. 0,5 mm). Veillez à ce que le palier de support arrière supérieur (27a) soit centré par rapport à la lame de scie à ruban (6).

3. Resserrez la vis sans tête (27b) du palier de support arrière supérieur (27a). Utilisez la clé à six pans creux 3 mm (B).

9.4.2 Palier de support arrière inférieur (27e) (fig. 12)

Le palier de support arrière inférieur (27e) absorbe la pression d'avance de la pièce usinée.

1. Desserrez la vis sans tête (27f) du palier de support arrière inférieur (27e). Utilisez la clé à six pans creux 3 mm (B).
2. Tournez le palier de support arrière inférieur (E) jusqu'à ce qu'il ne touche plus la lame de scie à ruban (6) (écartement max. 0,5 mm). Veillez à ce que le palier de support arrière inférieur (27e) soit centré par rapport à la lame de scie à ruban (6).
3. Resserrez la vis sans tête (27f) du palier de support arrière inférieur (27e). Utilisez la clé à six pans creux 3 mm (B).

9.4.3 Support de préhension supérieur (28) (fig. 13)

Veillez à ce que le support de préhension supérieur (28) soit en position horizontale et à ce que le palier de support supérieur (27) soit centré par rapport à la lame de scie à ruban (6).

1. Desserrez la vis (28a) du support de préhension supérieur (28) et alignez le support de préhension supérieur (28) avec la lame de scie à ruban (6). Utilisez un tournevis cruciforme ou une clé plate ouverture 8/10 (A).

9.4.4 Paliers de support latéraux supérieurs (27c) (fig. 14)

Les paliers de support latéraux (27c, 27g) garantissent la stabilité et l'orientation de la lame de scie à ruban (6) pendant l'utilisation. Ils permettent de s'assurer que la lame de scie à ruban (6) reste bien positionnée et alignée pendant la découpe.

1. Desserrez les vis sans tête (27d) sur chaque palier de support latéral supérieur (27c).
   Utilisez la clé à six pans creux 3 mm (B).
2. Tournez les paliers de support latéraux supérieurs (27c) jusqu'à ce qu'ils ne touchent plus la lame de scie à ruban (6) (écartement max. 0,5 mm). Veillez à ce que les paliers de support latéraux supérieurs (27c) soient centrés par rapport à la lame de scie à ruban (6) et parallèles l'un par rapport à l'autre.
3. Resserrez les vis sans tête (27d) des paliers de support latéraux supérieurs (27c). Utilisez la clé à six pans creux 3 mm (B).

9.4.5 Paliers de support latéraux inférieurs (27g) (fig. 15)

Pour régler les paliers de support latéraux inférieurs (27g), il peut être nécessaire d'incliner la table de scie (8) à 45°. (voir 10.4)

1. Desserrez les vis sans tête (27h) sur chaque palier de support latéral inférieur (27g).
   Utilisez la clé à six pans creux 3 mm (B).
2. Tournez les paliers de support latéraux inférieurs (27g) jusqu'à ce qu'ils ne touchent plus la lame de scie à ruban (6) (écartement max. 0,5 mm).
   Veillez à ce que les paliers de support latéraux inférieurs (27g) soient centrés par rapport à la lame de scie à ruban (6) et parallèles l'un par rapport à l'autre.
3. Resserrez les vis sans tête (27h) des paliers de support latéraux inférieurs (27g). Utilisez la clé à six pans creux 3 mm (B).

9.5 Réglage du dispositif de protection de la lame de scie à ruban (5) (fig. 16)

Remarque :

Le réglage doit être contrôlé ou ajusté avant le processus de coupe.

1. Desserrez l'écrou de serrage (4).
2. Abaissez le dispositif de protection de la lame de scie à ruban (5) manuellement, en l'approchant autant que possible (distance d'env. 2-3 mm) de la pièce à usiner.
3. Resserrez l'écrou de serrage (4).

9.6 Réglage de la vitesse du ruban (fig. 11, 17, 18)

1. Ouvrez la porte du boîtier inférieur (11) en desserrant les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).
2. Desserrez la vis de tension de courroie (29a) du moteur (16) et poussez légèrement le moteur (16) vers le haut pour détendre la courroie (29). Utilisez une clé à six pans creux 6 mm (E).
3. Placez la courroie (29) sur la poulie de courroie d'entraînement (30) souhaitée et sur la poulie de courroie de la roue de guidage du ruban parallèle (31) (S1 ou S2). Veillez à ce que les encoches s'enclenchent les unes dans les autres et à ce que la courroie (29) soit centrée sur la poulie de courroie d'entraînement (30) et sur la poulie de courroie de la roue de guidage du ruban (31).
4. Poussez légèrement le moteur (16) vers le bas et resserrez la vis de tension de la courroie (29a) sur le moteur (16) pour tendre la courroie (29). Utilisez une clé à six pans creux 6 mm (E).
5. Fermez la porte inférieure du boîtier (11) et fixez-la avec la vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

Plages de vitesse

2 – 4 7	20 min	-1	Bois dur, matériaux de type bois dur,coupes fines
1 - 3 1000 min		-1	Bois tendre, matériaux tendres,coupes semi-grossières à grossières

10 Utilisation

La scie à ruban est une scie fixe équipée d'une lame de scie à ruban entraînée et fermée en anneau. La scie à ruban permet d'effectuer des coupes précises dans le bois et les matériaux similaires.

Veuillez vous reporter aux descriptions suivantes pour connaître la fonction des éléments de commande.

ATTENTION

Avant la mise en service, monter impérativement le produit en entier !

Remarque :

Ce produit est équipé d'un interrupteur de sécurité. Autrement dit, le produit ne peut pas être activé si les portes sont ouvertes ou mal fermées.

Veillez à ce que les deux interrupteurs de sécurité (11a) sur les portes du boîtier (11) s'enclenchent correctement.

! AVERTISSEMENT

Risque de blessures !

L'interrupteur On/Off et l'interrupteur de sécurité ne doivent pas être bloqués !

• N'utilisez pas le produit si les interrupteurs sont endommagés.
• Avant chaque utilisation, assurez-vous que le produit est fonctionnel.

! AVERTISSEMENT

Assurez-vous toujours que l'outil d'insertion est correctement monté !

! AVERTISSEMENT

Assurez-vous que le matériau à usiner convient au régime de l'outil accessoire.

Remarque :

Pour une utilisation continue, il est recommandé d'effectuer le montage du produit sur un établi de travail.

- Laissez l'outil accessoire atteindre son régime maximal avant de découper la pièce usinée.

- Sélectionnez un outil accessoire convenant au matériau à usiner.

- La table de scie doit être correctement montée.

- Mettez l'appareil dans une position stable.

- Avant la mise en service, tous les capots et dispositifs de sécurité doivent être montés correctement. Les autocollants endommagés ou illisibles doivent être remplacés.

- Vérifier que les pièces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l'outil électrique.

- Dans le cas de bois déjà usiné, veillez à ce qu'il ne présente pas de corps étrangers, par exemple, des clous, des vis, etc.

- Respectez le sens de roulement de l'outil auxiliaire.

10.1 Extension de la table de scie (8) (fig. 3)

1. Ouvrez le levier de serrage (8a).

2. Étendez la table de scie (8) à la longueur souhaitée.

3. Refermez le levier de serrage (8a).

Le levier de serrage (8a) est fermé lorsqu'il est tourné vers le bas.

10.2 Guide parallèle (10) (fig. 19)

Remarque :

Le guide parallèle (10) peut être monté à gauche ou à droite de la lame de scie à ruban (6).

1. Desserrez l'étrier de tension (10a) du guide parallèle (10).

2. Commencez par placer d'abord le guide parallèle (10) à l'arrière de la table de scie (8) et poussez ensuite le guide parallèle (10) vers le bas.

3. Déplacez le guide parallèle (10) et réglez-le sur la dimension souhaitée.

4. Poussez l'étrier de tension (10a) vers le bas pour fixer le guide parallèle (10).

Pour augmenter la tension (10a), desserrez l'étrier de tension (10a), tournez la vis de tension (10b) dans le sens des aiguilles d'une montre et poussez à nouveau l'étrier de tension (10a) vers le bas pour tester la tension.

Répétez la procédure jusqu'à ce que la tension de l'étrier de tension (10a) soit suffisante.

1. Veillez à ce que le guide parallèle (10) soit toujours parallèle au ruban de scie (6).

10.3 Gabarit de coupe transversale (7) (fig. 20)

1. Insérez le gabarit de coupe transversale (7) dans la rainure de la table de scie (8).

2. Desserrez l'écrou moleté (7a).

3. Tournez le gabarit de coupe transversale (7) jusqu'à obtenir la dimension d'angle souhaitée.

L'indicateur d'angle (7b) sur le gabarit de coupe transversale (7) indique l'angle réglé.

1. Resserrez les écrous moletés (7a).

10.4 Coupes en diagonale (fig. 21)

Pour pouvoir réaliser des coupes en biais à la parallèle de la lame de scie à ruban (6), il est possible d'incliner la table de scie (8) de 0° à 45°.

1. Ajustez la table de scie (6) comme indiqué au chapitre 8.2.

2. Desserrez la poignée de blocage (18).

3. L'écrou moleté (19) vous permet de régler la dimension d'angle souhaitée sur l'échelle graduée (14).

4. Serrez la poignée de blocage (18).

ATTENTION

Dans le cas d'une table de scie inclinée, le guide parallèle se trouve à droite par rapport à la lame de scie à ruban. Cela évitera ainsi que la pièce ne glisse.

10.5 Mise en marche/arrêt du produit (fig. 1, 22)

Veillez à ce que les deux interrupteurs de sécurité (11a) sur les portes du boîtier (11) s'enclenchent correctement.

Mise sous tension

1. Branchez la fiche d'alimentation dans une prise de courant correctement protégée par un fusible.

2. Poussez l'interrupteur On/Off (1) en position « I » pour activer le produit.

Mise hors tension

1. Appuyez sur l'interrupteur ARRÊT (1a) ou soulevez le cache de protection et appuyez sur la touche « 0 » de l'interrupteur On/Off (1).

2. Lorsque le produit n'est pas utilisé, débranchez la fiche secteur de la prise secteur.

11 Consignes de travail

Les méthodes de travail sûres suivantes contribuent à la sécurité, mais peuvent ne pas être appliquées de manière appropriée, complètement ou globalement en fonction de chaque utilisation. Elles ne peuvent pas traiter toutes les situations dangereuses possibles et doivent être interprétées avec soin.

- Danger sanitaire dû aux poussières de bois et aux copeaux de bois. Portez impérativement un équipement de protection individuelle comme une protection des yeux. Utiliser un aspirateur !

- Lorsque le produit est hors service, par exemple, après la fin des travaux, détendez la lame de scie à ruban. Placez une pancarte appropriée sur le produit, indiquant au prochain utilisateur de serrer la lame de scie à ruban.

- Conservez les rubans de scie non utilisés assemblés et dans un lieu sûr et sec. Avant l'utilisation, inspectez l'outil à la recherche de défauts, comme des dents ou des fissures. N'utilisez pas de rubans de scie défectueux.

! AVERTISSEMENT

Les outils auxiliaires peuvent être tranchants et chauffent pendant l'utilisation. Portez toujours des gants de protection lorsque vous manipulez les outils auxiliaires.

• Vérifiez les endommagements et la bonne fixation des couvercles et dispositifs de protection. Remplacez-les si besoin.
• Portez une protection auditive et des lunettes de protection pendant toute la durée d'exploitation.
• Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.
• Lors des travaux, placez toujours le guide de ruban de scie aussi près que possible de la pièce usinée.
• Ne travaillez qu'à la lumière du jour ou avec un bon éclairage artificiel.
• Pour effectuer des coupes droites, utilisez toujours le guide parallèle afin d'éviter le basculement ou le glissement de la pièce usinée.
• Maintenir les mains à une distance de sécurité par rapport au ruban de scie. Utiliser un poussoir pour les découpes étroites.
• Pour les coupes en biais, placez la table de scie dans la position correspondante et guidez la pièce usinée le long du guide parallèle.
• Pour couper des dents, des tenons ou des coins en queue d'aronde, placez la table de scie dans la position correspondante sur l'échelle angulaire.
• Pour les coupes en forme d'arc ou irrégulières de pièces usinées à deux mains, guidez la coupe de manière uniforme les doigts fermés. Maintenez la pièce usinée avec les mains dans une zone sûre.
• Pour effectuer des coupes répétées en forme d'arc ou irrégulières, il est recommandé d'utiliser un gabarit auxiliaire.
• Si la coupe concerne du bois rond ou de forme irrégulière, il est indispensable d'utiliser un dispositif empêchant la pièce de tourner.

Remarque :

Avant de commencer les travaux et après chaque changement d'outil, effectuez une marche d'essai sans charge. Arrêtez immédiatement le produit si l'outil auxiliaire décrit un faux rond, en présence de vibrations importantes ou de bruits anormaux.

• Lors des travaux, placez toujours le guide de ruban de scie aussi près que possible de la pièce usinée.

• La pièce doit toujours être guidée des deux mains et maintenue à plat sur la table de scie. Vous éviterez ainsi le coïncement de la lame de scie à ruban.

• Il est recommandé d'effectuer une coupe en une seule opération plutôt que de la diviser en plusieurs sections qui pourraient éventuellement nécessiter un retrait de la pièce. Si un tel retrait est néanmoins inévitable, la scie à ruban doit être désactivée au préalable. La pièce usinée doit être retirée une fois le ruban de scie entièrement arrêté.

• Lors du sciage, la pièce doit toujours être guidée sur son côté le plus long.

11.1 Réalisation de coupes longitudinales (fig. 1, 16)

La coupe longitudinale désigne le sciage le long de la fibre de bois. Il est possible de couper à main levée le long d'une ligne tracée ou le long du guide parallèle, ce qui permet d'obtenir de meilleurs résultats.

Pour les coupes à angle droit (la table de scie est à angle droit par rapport à la lame de scie à ruban), le guide parallèle est placé à gauche de la lame de scie à ruban, de sorte que la pièce puisse être guidée en toute sécurité le long de la butée avec la main droite.

ATTENTION

Sécuriser les pièces à usiner longues afin d'éviter qu'elles ne basculent à la fin de l'opération de coupe (par exemple, avec un support dérouleur, etc.).

1. Réglez le guide parallèle (10) selon la procédure décrite au chapitre 10.2.
2. Abaissez le dispositif de protection de la lame de scie à ruban (5) sur la pièce usinée (voir 9.5).
3. Mettez la scie en marche selon la procédure décrite au chapitre 10.5.
4. Placez vos mains à plat sur la pièce usinée, doigts fermés, et poussez la pièce contre le guide parallèle (10) le long de la lame de scie à ruban (6).
5. Poussez la pièce usinée avec une avance régulière le long du guide parallèle toujours jusqu'à la fin avec le poussoir (13).

11.2 Réalisation de coupes transversales (fig. 20)

La coupe transversale désigne le sciage à angle droit par rapport aux fibres du bois. Ce type de coupe peut également être réalisé à main levée, mais il est recommandé d'utiliser un gabarit de coupe transversale pour des raisons de sécurité et de précision. Le gabarit de coupe transversale peut être réglé jusqu'à 45° pour les coupes d'onglet. En associant une table de scie inclinée, il est ainsi possible de réaliser des coupes à double onglet.

1. Réglez le gabarit de coupe transversale (7) selon la procédure décrite au chapitre 10.3.

2. Maintenez fermement la pièce contre le guide du gabarit de coupe transversale (7) et à plat sur la table de scie (8).

! AVERTISSEMENT

Faites attention à vos doigts, en particulier vers la fin de la coupe, et tenez-vous à distance de l'outil accessoire.

11.3 Réalisation de coupes en biais (fig. 21)

Lors des coupes longitudinales en onglet réalisées avec une table de scie inclinée, le guide parallèle se trouve à droite de la lame de scie à ruban et doit être installé sur le côté incliné vers le bas (si la largeur de la pièce usinée le permet) afin d'éviter tout glissement de la pièce usinée.

1. Réglez la table de scie (8) à l'angle souhaité (voir 10.4).
2. Guidez la coupe comme le décrit le chapitre 11.1.

11.4 Coupes à main levée (fig. 1, 16)

Une des principales caractéristiques d'une scie à ruban est la coupe sans problème des courbes et rayons.

1. Abaissez le dispositif de protection de la lame de scie à ruban (5) sur la pièce usinée (voir 9.5).
2. Mettez la scie en marche selon la procédure décrite au chapitre 10.5.
3. Appuyez fermement la pièce sur la table de sciage (8) et faites-la glisser lentement dans le ruban de scie (6). Dans de nombreux cas, il est utile de scier grossièrement les courbes et les angles à environ 6 mm de la ligne.
4. En cas de courbes trop serrées pour le ruban de la scie, des coupes auxiliaires doivent être réalisées jusqu'à l'avant de la courbe. Le rayon peut ensuite être coupé.

12 Nettoyage et maintenance

AVERTISSEMENT

Avant tout réglage, entretien ou réparation, débranchez la fiche secteur !

12.1 Nettoyage

AVERTISSEMENT

Risque d'accident ! Par principe, effectuez toujours les travaux de nettoyage avec le produit désactivé. Risque de blessure ! Laissez le produit refroidir avant tout travail de nettoyage. Des éléments du moteur sont chauds. Risque de blessure et de brûlure !

Le produit pourrait démarrer de manière inattendue et causer des blessures.

- Arrêtez le produit avant tout travail de nettoyage.

– Laissez le moteur refroidir.

- Veillez à ce que les dispositifs de protection, le volet d'aération et le logement du moteur restent aussi exempts de poussières et d'impuretés que possible. Frottez le produit avec un chiffon* propre ou soufflez dessus avec de l'air comprimé* à faible pression. Nous vous recommandons de nettoyer le produit après chaque utilisation.

- Ne nettoyez pas l'outil accessoire alors qu'il est encore en service.

- Ne nettoyez jamais le ruban de scie ou le guide du ruban de scie manuellement avec une brosse ou un grattoir lorsque le ruban de scie fonctionne. Les rubans de scie bloqués mettent en danger la sécurité et doivent être nettoyés régulièrement.

- Veillez à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.

- Nous vous recommandons de nettoyer le produit après chaque utilisation.

- Nettoyez régulièrement le produit avec un chiffon* humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les pièces en plastique du produit. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur du produit.

12.2 Maintenance

AVERTISSEMENT

Confiez les travaux de réparation et de maintenance qui ne figurent pas dans cette notice d'utilisation à un atelier spécialisé. Utilisez uniquement des pièces de rechange d'origine.

Risque d'accident ! Effectuez toujours les travaux de maintenance et de nettoyage lorsque le moteur est éteint et débranchez la fiche secteur. Risque de blessure ! Laissez le produit refroidir avant tout travail de maintenance et de nettoyage. Des éléments du moteur sont chauds. Risque de blessure et de brûlure !

Le produit pourrait démarrer de manière inattendue et causer des blessures.

• Arrêtez le produit avant tous les travaux de nettoyage et de maintenance.
  – Laissez le produit refroidir.
• Débranchez la fiche secteur !

Outils nécessaires :

• Clé à six pans creux 5 mm* (B)
• Clé à six pans creux 6 mm* (C)
• Pince à circlips*
  • Tournevis cruciforme*

* = ne sont pas des composants obligatoires des fournitures !

12.2.1 Remplacement de la lame de scie à ruban (6) (fig. 1, 3, 11, 13, 16)

1. Réglez le dispositif de protection de la lame de scie à ruban (5) à mi-hauteur environ.
2. Ouvrez les portes du boîtier (11) en desserrant les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

3. Étendez la table de scie (8) comme indiqué au chapitre 10.1 et retirez la vis à six pans (K) et l'écrou à oreilles (L).

4. Pour détendre la lame de scie à ruban (6), faites tourner la vis de tension (2) dans le sens inverse des aiguilles d'une montre.

5. Retirez la lame de scie à ruban (6) des deux roues de guidage du ruban (23, 25) et retirez la lame de scie à ruban (6) de la fente de la table de scie (8).
6. Faites passer la nouvelle lame de scie à ruban (6) dans la fente de la table de scie (8) et placez-la au centre de la surface de roulement (24) des deux roues de guidage du ruban (23, 25). Les dents de la lame de scie à ruban (6) doivent être orientées en direction de la table de scie (8).
7. Tendez et réglez la lame de scie à ruban (6) (voir 9.3, 9.2).
8. Une fois les portes du boîtier (11) réglées, fixez-les avec les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

12.2.2 Remplacement de l'insert de table (32) (fig. 23)

Remarques :

• Portez des gants de protection.
• En cas d'usure ou de dommage, le plateau de table (32) doit être remplacé. Sinon, il existe un risque de blessures accru.
• Mettez la table de scie (8) dans la position 0° comme indiqué au chapitre 8.2.
• Retirez la vis cruciforme (32a) située sur l'insert de table usé (32) et poussez l'insert de table vers le haut pour le retirer de la table de scie (8). Utilisez pour cela un tournevis cruciforme*.
• Die Montage der neuen Tischeinlage (32) erfolgt in umgekehrter Reihenfolge.

* = ne sont pas des composants obligatoires des fournitures !

12.2.3 Ajustement de la tension de la courroie (29) (fig. 11, 17, 18)

1. Ouvrez la porte du boîtier inférieur (11) en desserrant les vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).
2. Desserrez la vis de tension de la courroie (29a) sur le moteur (16). Utilisez une clé à six pans creux 6 mm (E).
3. Poussez légèrement le moteur (16) vers le bas et resserrez la vis de tension de la courroie (29a) sur le moteur (16) pour tendre la courroie (29). Utilisez une clé à six pans creux 6 mm (E). Veillez à ce que les encoches s'enclenchent les unes dans les autres et à ce que la courroie (29) soit centrée sur la poulie de courroie d'entraînement (30) et sur la poulie de courroie de la roue de guidage du ruban (31).
4. Fermez la porte inférieure du boîtier (11) et fixez-la avec la vis à six pans creux (11b). Utilisez une clé à six pans creux 5 mm (D).

12.2.4 Remplacement de la courroie (29) (fig. 17, 24)

• Portez des gants de protection.

• Démontez la lame de scie à ruban (6) comme indiqué au chapitre 12.2.1.

• Desserrez la vis de tension de la courroie (29a) et poussez légèrement le moteur (16) vers le haut pour détendre la courroie (29) puis serrez légèrement la vis de tension de la courroie (29a). Utilisez une clé à six pans creux 6 mm (E).

• Démontez le circlip de la roue de guidage du ruban (33). Utilisez une pince à circlip*.
• Retirez la roue de guidage inférieure du ruban (25) de l'arbre de la roue de guidage du ruban (34) et retirez la courroie usée (29) de la poulie de courroie de la roue de guidage du ruban (31) et de la poulie de courroie d'entraînement (30).
• Installez la nouvelle courroie (29) sur la poulie de courroie d'entraînement (30).
• Installez la roue de guidage inférieure du ruban (25) sur l'arbre de la roue de guidage du ruban (34) et placez la courroie (29) sur la poulie de courroie de la roue de guidage du ruban (31).
• Placez la courroie (29) sur la poulie de courroie d'entraînement (30) souhaitée et sur la poulie de courroie de la roue de guidage du ruban parallèle (31) (S1 ou S2). Veillez à ce que les encoches s'enclenchent les unes dans les autres et à ce que la courroie (29) soit centrée sur la poulie de courroie d'entraînement (30) et sur la poulie de courroie de la roue de guidage du ruban (31).
• Poussez légèrement le moteur (16) vers le bas et resserrez la vis de tension de la courroie (29a) sur le moteur (16) pour tendre la courroie (29). Utilisez une clé à six pans creux 6 mm (E).
• Montez la lame de scie à ruban (6) comme indiqué au chapitre 12.2.1.

* = ne sont pas des composants obligatoires des fournitures !

13 Transport

• Le produit ne doit être soulevé et transporté que par le châssis ou la béquille. Ne soulevez jamais l'appareil par les dispositifs de protection, les poignées de réglage ou la table de scie pour le transport.
• Pour transporter le produit, débranchez-le du réseau d'électricité et installez-le à un autre endroit prévu à cet effet.
• Le dispositif de protection du ruban de scie doit se trouver en position inférieure lors du transport de la scie à ruban.
• Pour éviter les dommages et les blessures, le produit doit être sécurisé lors de son transport à bord de véhicules afin d'éviter qu'il ne bascule et ne glisse.
• Ne jamais utiliser les dispositifs de protection sectionneurs pour le levage ou le transport.

14 Stockage

Stockez le produit, ainsi que des accessoires à un endroit sombre, sec, exempt de gel et inaccessible aux enfants. La température de stockage optimale se situe entre 5 et 30 °C.

Conservez le produit dans son emballage d'origine. Recouvrez le produit afin de le protéger de la poussière ou de l'humidité. Conservez la notice d'utilisation à proximité du produit.

15 Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur. La prise secteur côté client et la rallonge électrique utilisée doivent correspondre à ces prescriptions.

15.1 Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même. Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

15.2 Câbles de raccordement électriques défectueux

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des points de pliure dus à une fixation ou à un cheminement incorrects du câble de raccordement.
• Des points d'intersection si les câbles de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des câbles de raccordement électriques défectueux de la sorte ne doivent pas être utilisés et font encourir, en raison de leur isolation défectueuse, un danger de mort.

Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagées. Assurez-vous que le câble de raccordement ne soit pas raccordée au réseau d'électricité lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que les câbles de raccordement dotés du signe « H05VV-F ».

L'indication de la désignation du type sur le câble de raccordement est obligatoire.

Consignes de sécurité pour le remplacement de câbles de raccordement secteur endommagés ou défectueux

Type de raccord Y

S'il est nécessaire de remplacer le câble de raccordement secteur, le fabricant ou son représentant doit s'en charger afin d'éviter les risques pour la sécurité.

15.3 Moteur à courant alternatif

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

• La tension secteur doit être de 220 V - 240 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm2.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
- Données figurant sur la plaque signalétique du moteur

16 Réparation et commande de pièces de rechange

Assurez-vous après toute réparation ou travail de maintenance que toutes les pièces relatives à la sécurité sont bien montées et en état irréprochable. Placez les pièces dangereuses hors de portée des autres personnes et des enfants.

ATTENTION

La loi allemande de responsabilité produit décharge le fabricant de toute responsabilité en cas de dommages dus à des réparations incorrectes ou à la non-utilisation de pièces de rechange d'origine.

Faites-les effectuer dans un atelier de service après-vente ou par un spécialiste dûment autorisé. Il en va de même pour les accessoires.

Raccords et réparations

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

16.1 Commande de pièces de rechange

Les informations suivantes sont nécessaires pour commander des pièces de rechange :

• Désignation du modèle
• Référence
- Informations de la plaque signalétique

Pièces de rechange/accessoires

Réf. de la lame de scie à ruban : 7901505702

Réf. de l'insert de table : 5901514013

16.2 Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure*: lame de scie à ruban, inserts de table, courroies

* = ne sont pas des composants obligatoires des fournitures !

17 Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

- Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.

• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :
• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.

- Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.

- Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions relatives à l'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

18 Dépannage

Défaut Cause possible Remède
Le moteur ne fonctionne pas Moteur, câble ou fiche défectueux, fusibles secteur grillés, Les deux interrupteurs de sécurité ne sont pas correctement enclenchés.	Faire vérifier le produit par un spécialiste. Ne jamais réparer le moteur soi-même. Danger ! Contrôler les fusibles du secteur, les remplacer éventuellement, enclencher correctement les deux interrupteurs de sécurité
Le moteur démarre lentement et n'atteint pas la vitesse de service.	Tension trop faible, bobinages endommagés, condensateur grillé.	Faire contrôler la tension par un électricien spécialisé. Faire contrôler le moteur par un spécialiste. Faire remplacer le condensateur par un spécialiste.
Le moteur est trop bruyant. Bobinages endommagés, moteur défectueux.	Faire contrôler le moteur par un spécialiste.
Le moteur ne fonctionne pas à plein régime.	Circuit de l'installation électrique surchargé (lampes, autres moteurs, etc.).	N'utilisez aucun autre produit ou moteur sur le même circuit électrique.
Le moteur surchauffe facilement.	Surcharge du moteur, refroidissement insuffisant du moteur.	Empêcher la surcharge du moteur lors de la découpe, éliminer la poussière du moteur pour garantir un refroidissement optimal du moteur.
La coupe de scie est rugueuse ou gondolée.	Ruban de scie émoussé, forme de dents inadaptée à l'épaisseur du matériau.	Réaffûter la lame de scie à ruban ou utiliser une lame adaptée.
La pièce usinée casse ou se fend.	Pression de découpe trop élevée ou ruban de scie inadapté à cette utilisation.	Utiliser une lame de scie à ruban adaptée.
La lame de scie à ruban ne tourne pas correctement.	• Guidage de la lame de scie à ruban mal réglée.• Mauvaise lame de scie à ruban.	• Régler le guidage de la lame de scie à ruban.• Utiliser une lame de scie à ruban adaptée.
Brûlures sur le bois lors du travail.	• Ruban de scie émoussé.• Mauvaise lame de scie à ruban.	• Remplacer la lame de scie à ruban.• Utiliser une lame de scie à ruban adaptée.
Ruban de scie coincé pendant le travail.	• Ruban de scie émoussé.• Ruban de scie bloqué.• Guidage de la lame de scie à ruban mal réglée.	• Remplacer la lame de scie à ruban.• Nettoyer la lame de scie à ruban.• Régler le guidage de la lame de scie à ruban.
Le moteur tourne mais le ruban de scie ne bouge pas	La courroie n'est pas correctement tendue	Tendre la courroie

19 Déclaration de conformité UE

Traduction de la déclaration de conformité originale

Fabricant :

Scheppach GmbH

Nous déclarons, sous notre propre responsabilité, que le produit décrit ici est conforme aux directives et normes en vigueur.

Marque : SCHEPPACH

Désignation : Scie à ruban - HBS261

Réf. 59015149969

Directives UE :

2014/30/UE, 2006/42/CE, 2011/65/UE*

2006/42/CE - annexe IV

Organisme notifié : TÜV SÜD

Numéro de certification : M6A0112840465 Rev.00

* L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/UE du Parlement européen et du Conseil du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Normes appliquées :

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-5:2022/A11:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-3:2013/A2:2021

Responsable de la documentation :

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

11.4 Cortes à mão livre (Fig. 1, 16)

Des défauts évidents doivent être signalés endéans 8 jours après réception de la marchandise. Sinon, l'acheteur perd tout droit de revendication de tels défauts. Nous fournissons une garantie pour nos machines en cas de traitement correct sur la durée de garantie légale à partir de la remise et ce de telle manière que nous échangeons gratuitement toute pièce de la machine, qui, durant cette période de garantie, devait devenir inutilisable suite à une erreur matérielle ou de fabrication justifiée. Pour les pièces que nous ne fabriquons pas nous-mêmes, nous fournissons uniquement une garantie dans la mesure où nous disposons de droits de garantie vis-à-vis des sous-traitants. Les frais pour le montage des nouvelles pièces sont à charge de l'acheteur. Tout droit à modification ou à réduction ainsi que d'autres demandes de dommages et intérêts sont exclus.

Garanzia IT
