HASZNÁLATI ÚTMUTATÓ HTA2000 EGO

OLVASSA EL AZ ÖSSZES UTASÍTÁST! Olvassa El A Használati Útmutatót FIGYELMEZTETÉS: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

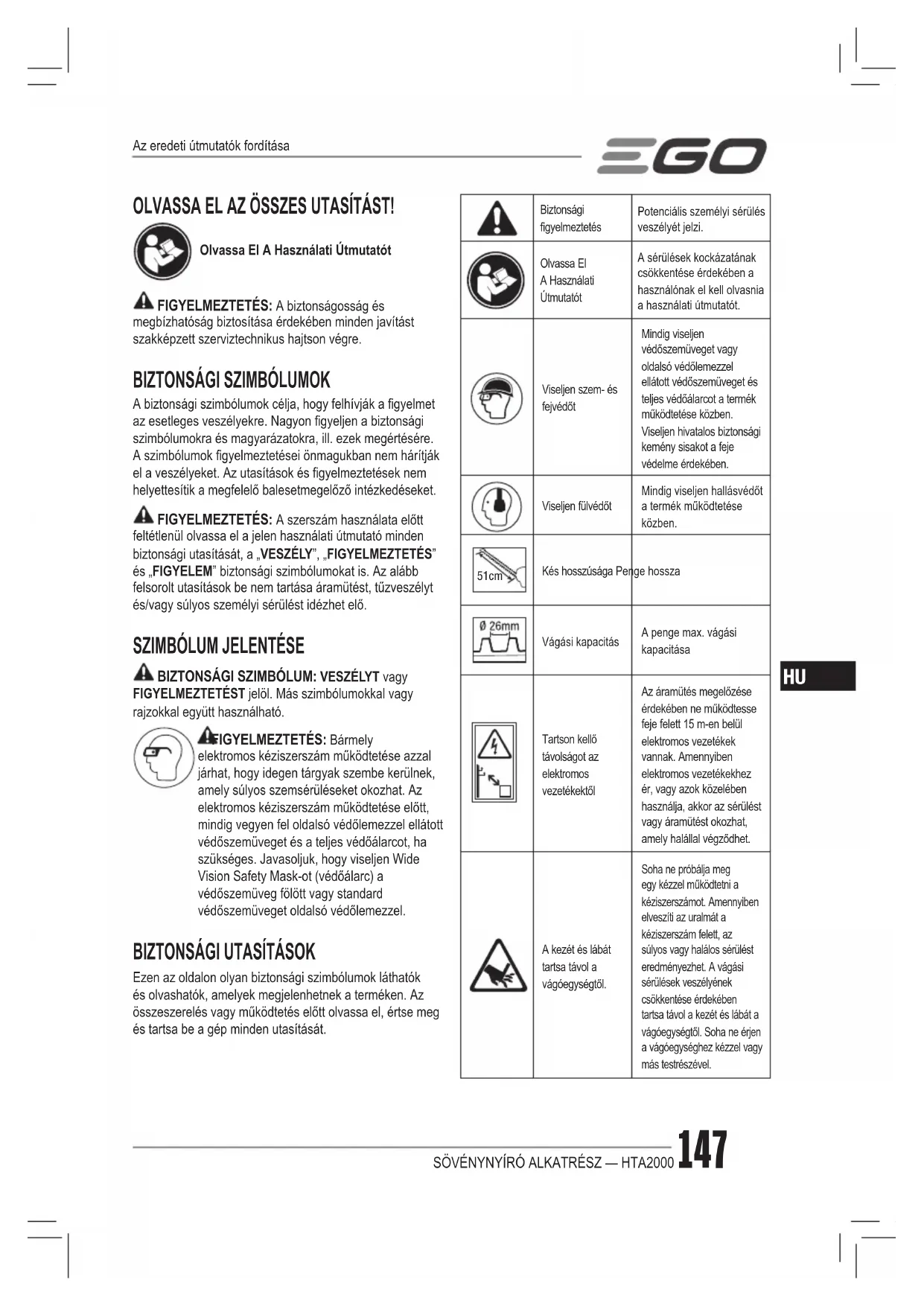

BIZTONSÁGI SZIMBÓLUMOK

A biztonsági szimbólumok célja, hogy felhívják a gyelmet az esetleges veszélyekre. Nagyon gyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok gyelmeztetései önmagukban nem hárítják el a veszélyeket. Az utasítások és gyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket. FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

BIZTONSÁGI SZIMBÓLUM: VESZÉLYT vagy FIGYELMEZTETÉST jelöl. Más szimbólumokkal vagy rajzokkal együtt használható. FIGYELMEZTETÉS: Bármely elektromos kéziszerszám működtetése azzal járhat, hogy idegen tárgyak szembe kerülnek, amely súlyos szemsérüléseket okozhat. Az elektromos kéziszerszám működtetése előtt, mindig vegyen fel oldalsó védőlemezzel ellátott védőszemüveget és a teljes védőálarcot, ha szükséges. Javasoljuk, hogy viseljen Wide Vision Safety Mask-ot (védőálarc) a védőszemüveg fölött vagy standard védőszemüveget oldalsó védőlemezzel.

BIZTONSÁGI UTASÍTÁSOK

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását. Biztonsági gyelmeztetésPotenciális személyi sérülés veszélyét jelzi.Olvassa El A Használati ÚtmutatótA sérülések kockázatának csökkentése érdekében a használónak el kell olvasnia a használati útmutatót.Viseljen szem- és fejvédőtMindig viseljen védőszemüveget vagy oldalsó védőlemezzel ellátott védőszemüveget és teljes védőálarcot a termék működtetése közben. Viseljen hivatalos biztonsági kemény sisakot a feje védelme érdekében.Viseljen fülvédőtMindig viseljen hallásvédőt a termék működtetése közben. 51cm Kés hosszúsága Penge hosszaVágási kapacitásA penge max. vágási kapacitásaTartson kellő távolságot az elektromos vezetékektőlAz áramütés megelőzése érdekében ne működtesse feje felett 15 m-en belül elektromos vezetékek vannak. Amennyiben elektromos vezetékekhez ér, vagy azok közelében használja, akkor az sérülést vagy áramütést okozhat, amely halállal végződhet.A kezét és lábát tartsa távol a vágóegységtől.Soha ne próbálja meg egy kézzel működtetni a kéziszerszámot. Amennyiben elveszíti az uralmát a kéziszerszám felett, az súlyos vagy halálos sérülést eredményezhet. A vágási sérülések veszélyének csökkentése érdekében tartsa távol a kezét és lábát a vágóegységtől. Soha ne érjen a vágóegységhez kézzel vagy más testrészével. Az eredeti útmutatók fordításaSÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000148

15m Tartsa távol a nézelődőketÜgyeljen arra, hogy más személyek és a háziállatok legalább 15 m távolságban legyenek a sövénynyíró használata közben.

Ez a termék megfelel az érvényes EK irányelveknek. UKCA Ez a termék megfelel az alkalmazandó brit jogszabályoknak. WEEE Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladék közé. Vigye hivatalos újrahasznosító telephelyre.

Zaj Garantált hangteljesítmény szint Zajkibocsátás a környezetben az Európai Közössége irányelvének megfelelően. Volt Feszültség milliméter Hossz vagy méret centiméter Hossz vagy méret kilogramm SúlyÁLTALÁNOS GÉPBIZTONSÁGI FIGYELMEZTETÉSEK FIGYELMEZTETÉS! OLVASSA EL A GÉPHEZ MELLÉKELT ÖSSZES BIZTONSÁGI FIGYELMEZTETÉST, UTASÍTÁST, ILLUSZTRÁCIÓT ÉS SPECIFIKÁCIÓT. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő.ŐRIZZEN MEG MINDEN UTASÍTÁST ÉS FIGYELMEZTETÉST, HOGY KÉSŐBB IS ELŐ TUDJA MAJD VENNI.A gyelmeztetésekben szereplő „szerszám” kifejezés az Ön hálózati (vezetékes) vagy akkumulátoros (vezeték nélküli) gépére vonatkozik.A MUNKATERÜLET BIZTONSÁGA ◾ A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. ◾ Ne használja a szerszámot robbanásveszélyes környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. A szerszám szikrákat képez, amelyek meggyújthatják a port vagy gázt. ◾ Tartsa távol a gyermekeket és a közelben tartózkodó személyeket, amikor a szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.ELEKTROMOS BIZTONSÁG ◾ A szerszám csatlakozóinak illeszkedniük kell az aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a (földelt) szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét. ◾ Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve. ◾ Ne működtesse a gépet esőben vagy nedves körülmények között. A gépbe jutó víz növelheti az áramütés és a személyi sérülést okozó meghibásodás kockázatát. ◾ Ne használja a kábelt helytelen módon. Soha ne a vezetéknél fogva hordozza, húzza, vagy válassza le a szerszámot. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét. ◾ A szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát. ◾ Ha elkerülhetetlen, hogy a gépet nedves helyen működtesse, használjon földelő áramköri megszakítóval (GFCI) ellátott tápellátást. A GFCI használata csökkenti az áramütés veszélyét.SZEMÉLYI BIZTONSÁG ◾ Legyen éber, ügyeljen rá, mit csinál, és járjon el a józanul a szerszám használata során. Ne használja a gépet, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. A szerszámok üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat. ◾ Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések – mint példáulSÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000 149

porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő – rendeltetésszerű használata révén elkerüli a személyi sérüléseket. ◾ Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot. Balesethez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, vagy a hálózati csatlakozódugót úgy csatlakoztatja az aljzathoz, hogy közben az ujja a bekapcsoló gombon van. ◾ A szerszám bekapcsolása előtt távolítson el minden beállító kulcsot vagy csavarkulcsot. Személyi sérülést okozhat, ha a szerszámban felejtett csavarkulcs vagy beállító kulcs forgó alkatrészhez ér. ◾ Ne hajoljon a készülék fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ez lehetővé teszi a szerszén jobb irányítását váratlan helyzetekben. ◾ Viseljen megfelelő ruházatot. Ne hordjon laza, bő ruhát, és ne viseljen ékszert. A haj, a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. ◾ Ha az elektromos kéziszerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. ◾ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat. A GÉP HASZNÁLATA ÉS GONDOZÁSA ◾ Ne erőltesse a gépet. Használja az alkalmazásának megfelelő szerszámot. A megfelelő szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. ◾ Ne használja a szerszámot, ha nem lehet a bekapcsoló gombbal be- vagy kikapcsolni. Az olyan szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. ◾ Húzza ki a hálózati csatlakozó dugót az aljzatból és/vagy vegye ki az akkumulátoregységet a gépből, mielőtt beállításokat végezne, tartozékot cserélne vagy a gépet elrakná. A megelőző biztonsági óvintézkedések csökkentik a szerszám véletlen beindításának kockázatát. ◾ A használaton kívüli szerszámot tartsa gyermekek elől elzár helyen, és ne engedje, hogy olyanok használják a szerszámot, akik nem ismerik a szerszámot vagy a jelen használati útmutatót. A szerszám veszélyt jelent, ha gyakorlatlan felhasználó kezébe kerül. ◾ Gépek és tartozékok karbantartása. Ellenőrizze a mozgó alkatrészek beállítását és rögzítését, vizsgáljon meg minden alkatrészt, hogy nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a gép működését. Ha sérült, használat előtt javíttassa meg a szerszámot. A rosszul karbantartott szerszám sok balesetet okoz. ◾ Tartsa a vágógépeket éles, tiszta állapotban. A megfelelően karbantartott és megélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. ◾ A szerszámot, tartozékokat és szerszámfejeket, stb. mindig a biztonsági utasításoknak megfelelően használja, gyelembe véve a munkakörülményeket és az elvégezni kívánt munkafolyamatot. A szerszám rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet. ◾ Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és markolatok miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos. AZ AKKUMULÁTOROS SZERSZÁM HASZNÁLATA

◾ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. ◾ A készülékeket csak a kifejezetten hozzá készült akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. ◾ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat. ◾ Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ügyeljen rá, hogy ne kerüljön érintkezésbe vele. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat.SÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000150

◾ Ne használjon sérült, módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, aminek eredménye tűz, robbanás vagy sérülésveszély lehet. ◾ Ne tegye ki az akkumulátoregységet és a szerszámot tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. ◾ Tartsa be a töltésre vonatkozó utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt. SZERVIZ ◾ A gépet szakképzett személlyel, eredeti cserealkatrész felhasználásával javíttassa meg. Ezzel biztosítja a szerszám biztonságának fenntartását. ◾ Soha ne szervizeljen sérült akkumulátoregységeket. Az akkumulátoregységek szervizelését csak a gyártó vagy a felhatalmazott szerviz szolgáltató végezheti. A SÖVÉNYNYÍRÓRA VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK ◾ Ne használja a sövényvágót rossz időjárási körülmények között, különösképpen, ha fennáll a villámlás veszélye. Ez megnöveli annak veszélyét, hogy eltalálja a villám. ◾ Az elektromos kábeleket és vezetékeket tartsa távol a vágóterülettől. Előfordulhat, hogy a hálózati kábelek vagy vezetékek nem láthatók a sövényben vagy a bozótokban, és ezeket véletlenül elvághatja a penge. ◾ Viseljen fülvédőt. A megfelelő védőfelszerelés csökkenti a halláskárosodás kockázatát. ◾ A sövényvágót csak a szigetelt tartófelületeknél fogva tartsa, mivel a penge rejtett vezetéket érinthet vagy saját a csatlakozózsinórjába ütközhet. A „feszültség alatti” vezetékkel érintkező pengék „feszültség alá” helyezhetik a sövényvágó burkolat nélküli fémrészeit, és a gépkezelő áramütést szenvedhet. ◾ Tartsa távol testének minden részét a pengétől. Ne távolítsa el a vágott anyagot, és ne tartsa a vágandó anyagot, amíg a pengék mozgásban vannak. A pengék kikapcsolás után még mozognak egy ideig. A sövényvágó használata közben egyetlen pillanatnyi gyelmetlenség is komoly sérülésekhez vezethet. ◾ Amikor eltávolítja a beszorult anyagot, vagy szervizeli a sövényvágót, győződjön meg arról, hogy az összes elektromos kapcsoló ki van kapcsolva, és a hálózati kábel ki van húzva. A sövényvágó váratlan működésbe hozatala a beszorult anyag eltávolítása vagy a szervizelés során súlyos személyi sérüléseket okozhat. ◾ A sövényvágót mindig a fogantyújánál fogva vigye, a pengék álljanak közben, és ügyeljen arra, nehogy bekapcsolja az elektromos kapcsolót. A sövényvágó megfelelő hordozása csökkenti a véletlen indítás, és ezáltal a pengék okozta személyi sérülés veszélyét. ◾ A sövényvágó szállításakor vagy tárolásakor mindig helyezze fel a pengeburkolatot. A sövényvágó megfelelő kezelése csökkenti a pengék okozta személyi sérülés veszélyét. HOSSZABBÍTÓSZÁRAS SÖVÉNÍVÁGÓ

BIZTONSÁGI FIGYELMEZTETÉSEK

◾ Mindig használjon fejvédőt, amikor a teleszkópos sövénynyírót fej felett működteti. A lehulló levágott részek súlyos sérülést okozhatnak. ◾ Mindig használja mindkét kezét, amikor a teleszkópos sövénynyírót működteti. Tartsa a teleszkópos sövényvágót két kézzel, hogy ne veszítse el az irányítást. ◾ A halálos áramütés kockázatának csökkentése érdekében soha ne használja a meghosszabbított sövénynyírót elektromos vezetékek közelében. Amennyiben elektromos vezetékekhez ér, vagy azok közelében használja, akkor az sérülést vagy áramütést okozhat, amely halállal végződhet. ◾ Őrizze meg ezt az útmutatót. Időnként olvassa át, és használja, amikor másokat betanít a gép használatára. Ha valakinek kölcsönadja a gépet, akkor adja át a használati útmutatót is a helytelen használat és lehetséges sérülések megelőzése érdekében. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT! MEGJEGYZÉS: KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK A FŰSZEGÉLYVÁGÓ HASZNÁLATI ÚTMUTATÓJÁBAN TALÁLHATÓK.SÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000 151

Kés hosszúsága 51 cmVágási kapacitás 26 mmSúly (akkumulátoregység) 2,28 kgJavasolt működési hőmérséklet 0°C - 40°CJavasolt tárolási hőmérséklet -20°C-70°CMért hangteljesítményszint L 92,3 dB(A) K=2,72 dB(A) (PH1400E)93,3 dB(A) K=1,14 dB(A) (PH1420E)95 dB(A) K=1,2 dB(A) (PHX1600)Hangnyomásszint a kezelő fülénél L 80,4 dB(A) K=3 dB(A) (PH1400E)85,3 dB(A) K=3 dB(A) (PH1420E)85 dB(A) K=3 dB(A) (PHX1600)Garantált hangteljesítményszint L

(a 2000/14/EK szerint)96 dB(A)Vibráció a Elülső segédfogantyú2,8 m/s2 K=2,8 m/s2 (PH1400E)4,68 m/s2 K=1,5 m/s2 (PH1420E)5,42 m/s

(PHX1600) ◾ A fenti paraméterek PH1400E/PH1420E/PHX1600 meghajtófejjel felszerelve kerültek tesztelésre és mérésre. ◾ A névleges rezgési összérték mérése standard bevizsgálási módszerrel történt, és használatával a szerszámok egymással összehasonlíthatók. ◾ A névleges rezgési érték a kockázat előzetes felméréséhez is felhasználható. MEGJEGYZÉS: A rezgés-kibocsátás a gép aktuális használata közben eltérhet attól a névleges értéktől, amellyel a gépet használják: a kezelő védelme érdekében a felhasználónak kesztyűt és fülvédőt kell használnia a tényleges használati körülmények mellett.

ALKATRÉSZ NEVE MENNYISÉGSövénynyíró alkatrész 1Csavarkulcs 1Penge tartó 1Használati útmutató 1

ISMERJE MEG A SÖVÉNYNYÍRÓ ALKATRÉSZEIT (A. ábra) 1. Vágópenge2. Fogaskerék3. Trigger4. Sövénynyíró tengely 5. Karmantyú6. Zárósapka7. Beállító kar8. Szerelvényburkolat9. Csavarkulcs10. Penge tartó11. Pengevég-védő (opcionális, KÜLÖN KAPHATÓ) ÖSSZESZERELÉS FIGYELMEZTETÉS: Ha bármely alkatrész sérült vagy hiányzik, akkor ne működtesse a terméket, amíg az alkatrészeket ki nem cserélik. Sérült vagy hiányzó alkatrészekkel való használat súlyos személyes sérülést okozhat. FIGYELMEZTETÉS: Ne próbálja megváltoztatni a terméket, és ne készítsen hozzá tartozékokat, amelyekSÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000152

nem javasoltak ehhez az ágazófűrészhez. Bármilyen módosítás vagy változtatás helytelen használatnak minősül, és veszélyes feltételeket teremthet, amely súlyos személyi sérüléssel végződhet. FIGYELMEZTETÉS: “Az akár súlyos személyi sérülést okozó véletlenszerű indítás elkerülése érdekében mindig vegye ki az akkumulátoregységet a szerszámból, amikor összeszereli az alkatrészeket.” A VÁGÓPENGE BEÁLLÍTÁSA Amikor kiveszi a sövénynyírót a csomagolásból, akkor a tárolási pozícióba van hajtva, a vágópenge a tengelyre van hajtva (B ábra). Javasoljuk, hogy állítsa be a vágópengét megfelelő munkapozícióba, mielőtt a meghajtófejre csatlakoztatja. 12 lehetséges munkapozíció létezik. A vágópenge szöge felfelé 5 szinten állítható be 0°-tól (egyenes) 45°-ig, beleértve a 0°-t is, és lefelé 7 szinten 0°-tól 90°-ig (derékszög lefelé néz) (C ábra), a 0°-t nem tartalmazza.

1. Nyomja meg a triggert a beállító karon, és közben

fordítsa el a beállító kart a vágópenge kívánt vágási pozícióba való beállításához (D ábra).

2. Amikor elérte a kívánt pozíciót, akkor oldja ki a triggert.

Egy kattanás jelzi, hogy a rögzítőkapocs a fogaskerékbe illeszkedik, megfelelően a helyén van (D ábra). Az D ábra alkatrészeinek leírását lásd lent: D-1 Fogaskerék D-2 Rögzítőkapocs FIGYELMEZTETÉS: A sérülések kockázatának csökkentése érdekében csak akkor végezzen beállítást, ha a vágópengék álló helyzetben vannak. Soha ne érjen a pengékhez beállítás közben. FIGYELMEZTETÉS: A sérülések kockázatának csökkentése érdekében mindig állítsa le a kéziszerszámot, és helyezze fel a penge tartót, mielőtt a vágópengét tárolási helyzetbe, vagy a tárolási helyzetből normál munkahelyzetbe állítja. A SÖVÉNYNYÍRÓ TARTOZÉK RÖGZÍTÉSE A MEGHAJTÓFEJRE/LEVÉTELE A MEGHAJTÓFEJRŐL A sövénynyíró tartozékot EGO 56 V-os LÍTIUM- ION PH1400E/PH1420E/PHX1600 meghajtófejhez tervezték. A felső vágási pozíció mellett van egy oldalsó vágási pozíció is a sövénynyíró tengelyen, ahová a meghajtófejet csatlakoztathatja (E ábra). A részletes munkavégzési technikákat lásd a jelen használati útmutató „MUNKAVÉGZÉSI TECHNIKÁK“ fejezetében. Az E ábra alkatrészeinek leírását lásd lent: E-1 Felső vágási pozíció E-2 Oldalsó vágási pozíció A sövénynyíró meghajtófejhez való csatlakoztatását lásd a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójának „ALKATRÉSZ CSATLAKOZTATÁSA A MEGHAJTÓFEJHEZ“ fejezetében. A sövénynyíró meghajtófejről való levételét lásd a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójának „ALKATRÉSZ LEVÉTELE A MEGHAJTÓFEJRŐL“ fejezetében. PENGEVÉG VÉDŐ FELHELYEZÉSE (opcionális)

1. Használjon es imbuszkulcsot, hogy levegye a

rövid csavart, a sima alátétgyűrűt, a perselyt és a csavaranyát (F ábra). Őrizze meg a sima alátétgyűrűt, a csavaranyát és a perselyt. Az F ábra alkatrészeinek leírását lásd lent: F-1 Csavaranya F-3 Sima alátétgyűrű F-2 Persely F-4 Rövid csavar

2. Illessze a pengevég-védőt a vágópenge széléhez,

és tolja a helyére. Rögzítse egy új hosszú csavarral és anyával, valamint a megőrzött alátétgyűrűval, persellyel és anyával (G ábra). Az G ábra alkatrészeinek leírását lásd lent: G-1 Csavaranya G-4 Persely G-2 Pengevég-védő G-5 Sima alátétgyűrű G-3 Csavaranya G-6 Hosszú csavar

VESZÉLY: Soha ne vágjon elektromos vezetékek vagy áramforrások közelében. Amennyiben a vágópengék beakadnak egy elektromos vezetékbe, akkor NE ÉRJEN A VÁGÓPENGÉHEZ VAGY AZ ALUMÍNUIM RÚDHOZ! ELEKTROMOS ÁRAM ALÁ KERÜLHETNEK, AMI IGEN VESZÉLYES. A sövénynyírót továbbra is a szigetelt hátsó fogantyúnál tartsa, vagy Öntől távol biztonságosan tegye le. Mielőtt megpróbálja kiszabadítani a vágópengét a vezetékből, válassza le az elektromos készüléket a sérült vezetékről. Amennyiben a vágópengéhez vagy a sövénynyíró más alkatrészeihez, vagy elektromos vezetékekhez ér, akkor az áramütés miatt súlyos sérülést vagy halált okoz. FIGYELMEZTETÉS: Ne hagyja, hogy a termékkel szerzett jártassága miatt óvatlanná váljon. Emlékezzen arra, hogy a másodperc töredéke alatt történő óvatlanság súlyos sérülést okozhat.SÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000 153

FIGYELMEZTETÉS: Mindig viseljen oldalsó védőlemezzel ellátott védőszemüveget. Amennyiben nem ezt teszi, tárgyak repülhetnek a szemébe, és más komoly sérülések keletkezhetnek. Minden használat előtt ellenőrizze a terméket, hogy nem sérült-e, nincsenek-e hiányzó vagy laza alkatrészek, például csavarok, anyák, alátétek, sapkák stb. Biztonságosan húzzon meg minden rögzítőt és kupakot, és ne működtesse a terméket, amíg minden hiányzó vagy sérült alkatrész ki nincs cserélve. FIGYELMEZTETÉS: A súlyos személyi sérülések elkerülése érdekében távolítsa el az akkumulátoregységet a szerszámból szervizelés, tisztítás, tartozékok cseréje vagy anyagok szerszámból való eltávolítása közben. Minden használat után tisztítsa meg a szerszámot. Lásd a Karbantartás fejezetben lévő tisztítási utasításokat. ALKALMAZÁSOK A terméket 26 mm-nél kisebb átmérőjű ágakkal rendelkező sövények és bokrok, vagy hasonló anyagok nyírásához használhatja. MEGJEGYZÉS: A szerszámot csak az előírt célokra használja. Bármilyen más használat helytelen használatnak minősül. A SÖVÉNYNYÍRÓ TARTOZÉK HASZNÁLATA A MEGHAJTÓFEJJEL FIGYELMEZTETÉS: Megfelelően öltözzön fel a sérülések kockázatának csökkentése érdekében, amikor a szerszámot működteti. Ne viseljen laza ruházatot vagy ékszereket. Viseljen védőszemüveget és fülvédőt; Viseljen erős, hosszú szárú nadrágot, cipőt és kesztyűt. Ne viseljen rövidnadrágot vagy szandált, és ne járjon mezítláb. VÁGÁS ELŐKÉSZÍTÉSE

1. Állítsa be a vágópengét a kívánt munkahelyzetbe.

2. Vegye le a penge tartót a vágópengéről.

3. A biztonságos és jobb működés érdekében helyezze

fel a vállszíjat a vállán keresztben. A vállszíjat kényelmes működtetési pozícióba állítsa. A vállszíj meghajtófejre való csatlakoztatását lásd a PH1400E/ PH1420E/PHX1600 meghajtófej használati útmutatójának „A VÁLLSZÍJ FELSZERELÉSE“ fejezetében. FIGYELMEZTETÉS: A vállszíj gyorskioldó mechanizmus is veszélyes helyzetben. Ha vészhelyzet adódik, akkor azonnal vegye le a válláról, függetlenül attól, hogy van feltéve a szíj.

MUNKAVÉGZÉSI TECHNIKÁK

◾ Vízszintes irányú vágás (szögbe állított vágópengével): A talajhoz közel álló helyzetben vágjon, pl. alacsony sövényt. Mozgassa a vágópengét fel és le, ahogy a sövény mentén halad – a vágópenge mindkét oldalát használja, ne tartsa a vágópengét a talajon (H ábra). ◾ Vízszintes irányú vágás (egyenes vágópengével): Tartsa a vágópengét 0° és 10° közötti szögben, amikor vízszintesen mozgatja a sövénynyírót. A vágópengét ívben mozgassa a sövény külső oldalán, hogy a levágott részek a talajra essenek (I J és K ábra). Javaslat: Csak olyan sövényt nyírjon, amelyek nem csípőmagasságnál alacsonyabbak ebben a vágási pozícióban. ◾ Függőleges irányú vágás (szögbe állított vágópengével): Úgy vágjon, hogy ne álljon közvetlenül a sövényhez, pl. virágágyás a kezelő és a sövény között. Javasoljuk, hogy ebben a vágási pozícióban a sövénynyírót a meghajtófejhez oldalsó vágási pozícióban csatlakoztassa, hogy jobban uralni tudja a sövénynyírót (E ábra). Mozgassa a vágóegységet fel és le ívben, ahogy a sövény mentén halad – a vágópenge mindkét oldalát használja (L ábra). ◾ Függőleges irányú vágás (egyenes vágópengével): Extra hosszan elér mindent kiegészítő biztonsági egységek nélkül. Mozgassa a vágóegységet fel és le ívben, ahogy a sövény mentén halad – a vágópenge mindkét oldalát használja (M ábra). ◾ Fej feletti vágás (szögbe állított vágópengével): Tartsa függőlegesen a sövénynyírót, és mozgassa ívben, hogy maximálisan kihasználja a hatótávolságát (N ábra). A rendkívül magas sövényhez használjon hosszabbító rudat. FIGYELMEZTETÉS: Bármilyen fej feletti munkahelyzetben fárasztó a nyírás. A balesetek kockázatának minimalizálása érdekében csak rövid ideig dolgozzon ebben a pozícióban. A beállítható vágópengét úgy állítsa be, hogy a kéziszerszám alacsonyabb, kevésbé fárasztó pozícióban is tartható legyen (vállszíjjal), miközben megtartja a megfelelő távolságot. A KÉSZÜLÉK INDÍTÁSA/LEÁLLÍTÁSA Lásd „A MEGHAJTÓFEJ INDÍTÁSA/LEÁLLÍTÁSA“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában.SÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000154

KARBANTARTÁS FIGYELMEZTETÉS: Az egység ellenőrzése, tisztítása vagy szervizelése előtt állítsa le a motort, várjon, amíg minden mozgó alkatrész leáll, és vegye ki az akkumulátoregységet. A jelen utasítások be nem tartása súlyos személyi sérülést vagy anyagi kárt eredményezhet. FIGYELMEZTETÉS: Javításkor használjon azonos pótalkatrészeket. Más alkatrészek használata veszélyt okozhat, vagy megrongálhatja a terméket. A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

ÁLTALÁNOS KARBANTARTÁS

A műanyag alkatrészek tisztításához ne használjon oldószereket. A legtöbb műanyag a vegyi oldószerek által deformálódás általi sérülésnek van kitéve, ezek megrongálhatják őket. Használjon tiszta ruhát a szennyeződés, por, olaj, zsír stb. eltávolításához.

AZ EGYSÉG TISZTÍTÁSA

◾ Használjon puha kefét a szennyeződések levegő bemeneti nyílások és a pengéről való eltávolításához. ◾ A gyanta és más ragadós maradvány eltávolításához fújja be a pengéket gyantaoldó szerrel. Rövid ideig indítsa be a motort, hogy az oldószer egyenletesen el legyen osztva. ◾ Ne használjon erős tisztítószereket a műanyag burkolaton vagy a fogantyún. Ezek megsérülhetnek a különböző aromaolajaktól, pl. fenyő vagy citrom, és az olyan oldószerektől, mint a kerozin. A nedvesség szintén áramütés veszélyét okozhatja. A nedvességet egy puha, száraz törlővel törölje le. Soha ne használjon vizet a kéziszerszám tisztításhoz.

Ha vágás közben romlik a teljesítmény és a vágás, pl. a pengék rendszeresen beakadnak ágakba: akkor élezze meg a vágópengéket. Javasoljuk, hogy a vágópengék élezését szakképzett szakszerviz szakember végezze el. MEGJEGYZÉS: Ne működtesse a sövénynyírót tompa vagy sérült vágópengével. Ez túlterhelést okozhat, és a vágási eredmény nem lesz megfelelő.

A rozsdásodás megelőzése érdekében javasoljuk, hogy a pengéket kenje be rozsdásodás ellen védő olajjal, mielőtt hosszabb ideig tárolja. FIGYELMEZTETÉS: A pengék élesek. A vágószerkezet kezelésénél viseljen csúszásgátló, nagy teherbírású védőkesztyűt. Ne tegye a kezét vagy ujjait a pengék közé, vagy olyan pozícióba, ahol beszorulhat vagy megvághatja. SOHA NE érjen a pengékhez, és ne ellenőrizze az egységet behelyezett akkumulátoregységgel.

SEBESSÉGVÁLTÓ OLAJOZÁSA

A szerelvényburkolatban lévő sebességváltót időnként be kell olajozni kenőanyaggal. Ellenőrizze a szerelvényburkolat kenőanyag szintjét minden 50. működési óra után, úgy, hogy leveszi a szerelvényburkolat oldalán lévő rögzítőcsavart. Három rögzítőcsavar van, egy oldalt és kettő fent.Ha nem lát kenőanyagot a burkolat oldalán, akkor kövesse a lenti lépéseket, hogy feltöltse a térfogat 3/4-éig kenőanyaggal.Ne töltse fel teljesen a sebességváltót.1. Attól függően, hogy melyik csavart távolítja el, tartsa a sövénynyírót az oldalán, vagy fektesse a hátuljára, hogy a rögzítőcsavar felfelé nézzen (O és P ábra).2. Használja a mellékelt csavarkulcsot a rögzítőcsavar meglazításához és levételéhez.3. Használjon zsírzó fecskendőt (nem tartozék), hogy kenőanyagot vigyen fel a csavar nyílásra; ne lépje túl a 3/4 térfogatot.4. Befecskendezés után húzza meg a rögzítőcsavart.

◾ Vegye ki az akkumulátoregységet a szerszámból. ◾ Tárolás előtt alaposan tisztítsa meg a szerszámot. ◾ Helyezze fel a penge tartót a vágópengére tárolás vagy szállítás előtt. Legyen elővigyázatos, ne érjen a penge éles fogaihoz. Helytakarékosság miatt javasoljuk, hogy hajtsa a sövénynyírót tárolási pozícióba (B ábra). ◾ Amennyiben a sövénynyíró tartozékot leveszi a meghajtófejről, és külön tárolja, akkor helyezze fel a zárósapkát a tartozék tengelyre, hogy ne kerüljön szennyeződés a csatlakozóba. ◾ Az egységet száraz, jól szellőző, elzárt vagy magas helyen tárolja, ahol gyermekek nem érik el. Ne tárolja az egységet benzin vagy más vegyszerek mellett. örnyezetvédelem Ne dobja az elektromos felszerelést, az elhasznált akkumulátort és a töltőt a háztartási hulladékok közé! Vigye hivatalos újrahasznosító telephelyre, és tegye hozzáférhetővé a szelektív gyűjtéshez. Az elektromos eszközöket a megfelelő, környezetbarát újrahasznosító üzembe kell visszavinni.SÖVÉNYNYÍRÓ ALKATRÉSZ — HTA2000 155

A sövénynyíró nem működik. ◾ Az akkumulátoregység nincs csatlakoztatva a sövénynyíróba. ◾ Csatlakoztassa az akkumulátoregységet a sövénynyíróhoz. ◾ Nincs elektromos kapcsolat a sövénynyíró és az akkumulátor között. ◾ Vegye ki az akkumulátoregységet, ellenőrizze a csatlakozást, és helyezze vissza az akkumulátoregységet. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet. ◾ Nem nyomta meg a kapcsoló gombot, mielőtt megnyomta a triggert. ◾ Nyomja meg és tartsa lenyomva a kapcsoló gombot, majd oldja ki a triggert a kéziszerszám bekapcsolásához. ◾ Az akkumulátoregység vagy a meghajtófej túl forró. ◾ Hagyja kihűlni az akkumulátoregységet vagy a meghajtófejet 67°C alatti hőmérsékletre. ◾ A penge beakadt. ◾ Vegye ki az akkumulátoregységet a szerszámból. Óvatosan távolítsa el az akadályt, majd helyezze vissza az akkumulátort, és indítsa el a kéziszerszámot. ◾ A sövénynyíró nincs megfelelően csatlakoztatva a meghajtófejhez. ◾ Vegye le a sövénynyírót a meghajtófejről. A csatlakoztatást lásd a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójának „ALKATRÉSZ CSATLAKOZTATÁSA A MEGHAJTÓFEJHEZ“ fejezetében.Rendkívül magas vibráció vagy zaj. ◾ Száraz vagy rozsdás pengék. ◾ Kenje be a pengéket. ◾ A pengék vagy pengetartó elgörbült. ◾ Cserélje ki új pengére vagy tartóra. Forduljon az EGO szervizközponthoz a penge vagy tartó kicserélése érdekében. ◾ Elgörbült vagy sérült fog. ◾ Cserélje ki új pengére vagy tartóra. Forduljon az EGO szervizközponthoz a penge vagy tartó kicserélése érdekében. ◾ Laza penge csavarok. ◾ Húzza meg a penge csavarjait. Meghúzáshoz a es csavarkulccsal (nem tartozék) fordítsa el a csavart az óramutató járásával megegyező irányba. GARANCIA

EGO GARANCIÁLIS FELTÉTELEK
