РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HTA2000 EGO

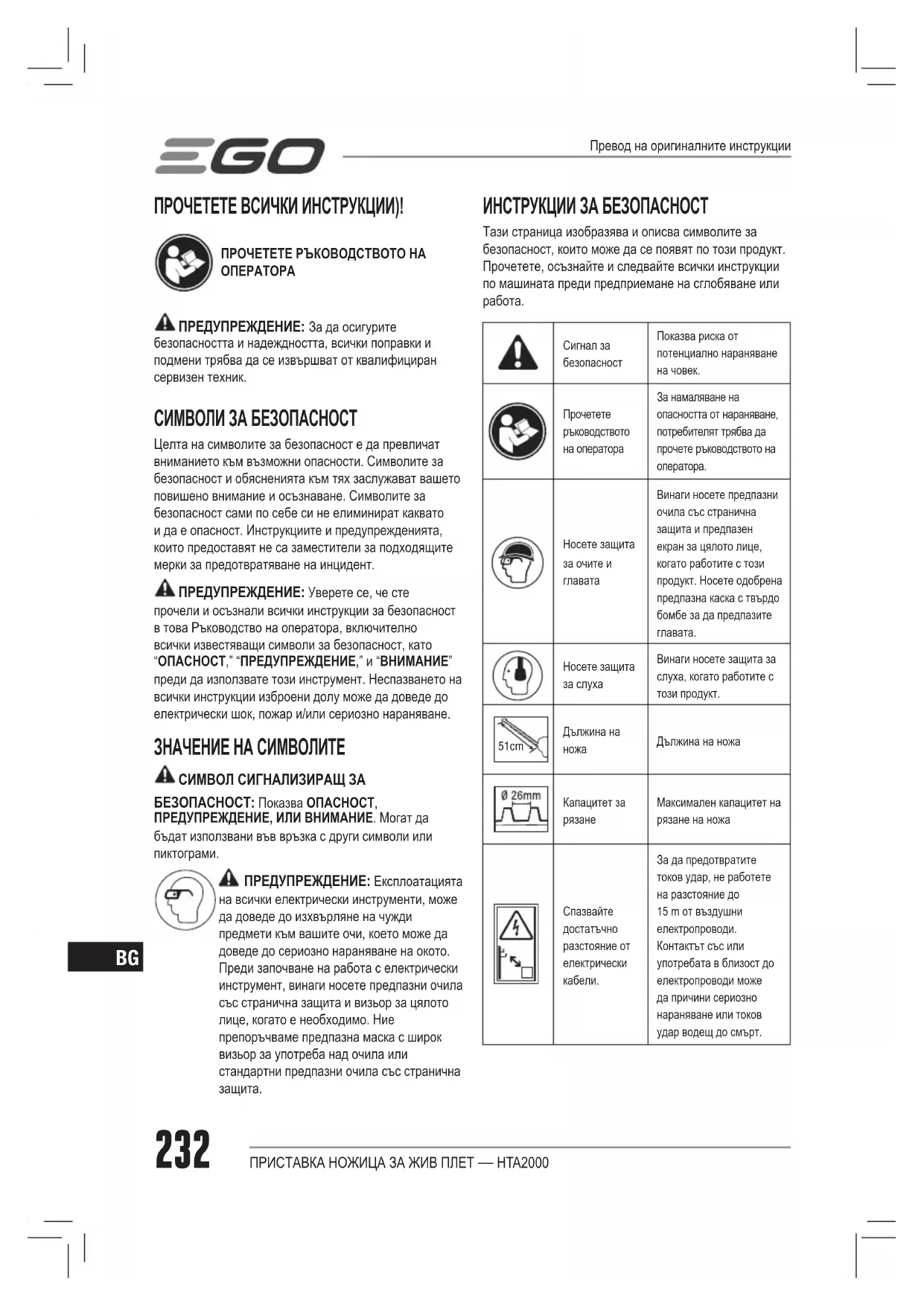

ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервизен техник. СИМВОЛИ ЗА БЕЗОПАСНОСТ Целта на символите за безопасност е да превличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като “ОПАСНОСТ,” “ПРЕДУПРЕЖДЕНИЕ,” и “ВНИМАНИЕ” преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване. ЗНАЧЕНИЕ НА СИМВОЛИТЕ СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Показва ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ, ИЛИ ВНИМАНИЕ. Могат да бъдат използвани във връзка с други символи или пиктограми. ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на окото. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване или

Сигнал за безопасностПоказва риска от потенциално нараняване на човек.Прочетете ръководството на оператораЗа намаляване на опасността от нараняване, потребителят трябва да прочете ръководството на оператора.Носете защита за очите и главатаВинаги носете предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт. Носете одобрена предпазна каска с твърдо бомбе за да предпазите главата.Носете защита за слухаВинаги носете защита за слуха, когато работите с този продукт. 51cm

Дължина на ножаКапацитет за рязанеМаксимален капацитет на рязане на ножаСпазвайте достатъчно разстояние от електрически кабели.За да предотвратите токов удар, не работете на разстояние до 15 m от въздушни електропроводи. Контактът със или употребата в близост до електропроводи може да причини сериозно нараняване или токов удар водещ до смърт. Превод на оригиналните инструкцииПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 233

Дръжте ръцете и краката далеч от режещия инструмент.Никога не се опитвайте да работите с една ръка с вашия електрически инструмент. Загуба на контрол на вашия електрически инструмент може да доведе до сериозно или фатално нараняване. За да намалите риска от наранявания при срязване дръжте ръцете и краката далеч от режещия инструмент. Никога не закрепвайте движещ се режещ инструмент с вашите ръце или с друга част на вашето тяло. 15m Дръжте околните хора надалечУверете се, че други хора и домашни любимци спазват поне 15 м разстояние от ножицата за плет, когато я използвате.

Този продукт е в съответствие с приложимите директиви на ЕС. UKCA Този продукт е в съответствие с приложимото законодателство на Великобритания.

WEEE Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност. V Волта Дължина или размерmm Милиметър Напрежениеcm Сантиметър Дължина или размерkg Килограм ТеглоУКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С МАШИНАТА ПРЕДУПРЕЖДЕНИЕ: ПРОЧЕТЕТЕ ВСИЧКИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ, ИНСТРУКЦИИ, ИЛЮСТРАЦИИ И СПЕЦИФИКАЦИИ ПРЕДОСТАВЕНИ С ТАЗИ МАШИНА. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване. ЗАПАЗЕТЕ ВСИЧКИ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ЗА БЪДЕЩА СПРАВКА.Терминът „машина“ в предупрежденията се отнася до вашата машина, захранвана от електрическата мрежа (с кабел) или от батерия (без кабел).БЕЗОПАСНОСТ В РАБОТНАТА ЗОНА ◾ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти. ◾ Не работете с машини в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Машините създават искри, които могат да възпламенят прах или изпарения. ◾ Дръжте на разстояние децата и страничните лица, докато работите с машина. Разсейването може да причини загуба на контрол.ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ ◾ Щепселите на машината трябва да съответстват на контакта. Никога не модифицирайте щепсела по какъвто и да е начин. Не използвайте какъвто и да е адаптер със заземени (замасени) машини. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок. ◾ Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено. ◾ Не работете с машината при дъжд или мокри условия. Водата, влизаща в машината, може да увеличи риска от токов удар или неизправност, които могат да доведат до телесна повреда. ◾ Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне или изключване от контакта на машината. ДръжтеПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 234

кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар. ◾ Когато работите с машина на открито, използвайте удължителен кабел подходящ за употреба на открито. Употребата на кабел подходящ за употреба на открито намалява риска от електрически удар. ◾ Ако работата с машината на влажно място е неизбежна, използвайте захранване със защитен прекъсвач на веригата при неизправно заземяване (GFCI). Употребата на GFCI намалява риска от токов удар. ЛИЧНА БЕЗОПАСНОСТ ◾ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с машина. Не използвайте машината, когато сте уморени или когато сте под влияние на наркотици, алкохол и лекарства. Момент невнимание по време на работата с машини може да доведе до сериозно нараняване. ◾ Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. ◾ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки машината. Пренасянето на машини с пръст върху превключвателя или включването на машини, които са с включен превключвател, води до злополуки. ◾ Извадете всеки регулиращ ключ или гаечен ключ, преди да включите машината. Гаечен или друг ключ оставен закачен към въртящите се части на машината може да доведе до лично нараняване. ◾ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по-добър контрол върху машината в непредвидени ситуации. ◾ Облечете се подходящо. Не носете свободни дрехи или накити. Дръжте косата и дрехите си далеч от движещи се части. Свободни дрехи, накити или дълга коса, могат да бъдат хванати в движещите се части. ◾ Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за прах може да намали рисковете свързани с прах. ◾ Не позволявайте на рутината, придобита от честата употреба на машини, да позволи небрежност небрежни и игнориране на принципите за безопасност при работа с машина. Небрежно действие може да причини сериозно нараняване за част от секундата. ИЗПОЛЗВАНЕ И ГРИЖА ЗА МАШИНАТА ◾ Не пресилвайте машината. Използвайте правилната машина за вашето приложение. Правилната машина ще свърши работата по-добре и по-безопасно при капацитета за който е проектирана. ◾ Не използвайте машината, ако превключвателят не го включва и изключва. Машина, която не може да бъде контролирана от превключвателя, е опасна и трябва да бъде поправена. ◾ Разкачете щепсела от захранването и/или батерията от машината, преди да извършите настройки, смяна на аксесоари или съхраняване на машината. Подобни превантивни мерки за безопасност намаляват риска от случайно стартиране на машината. ◾ Съхранявайте неизползваните машини далеч от обсега на деца и не позволявайте на лица, които не са запознати с машината или тези инструкции, да работят с машината. Машините са опасни в ръцете на необучени потребители. ◾ Поддържайте машини и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на машината. Ако е повредена, поправете машината преди употреба. Много злополуки се причиняват от лошо поддържани машини. ◾ Поддържайте режещите машини остри и чисти. Правилно поддържани режещи машини, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. ◾ Използвайте машината, аксесоарите, накрайниците на машината и т.н. в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на машината за дейности различни от предназначените може да доведе до опасни ситуации. ◾ Дръжте ръкохватките и повърхностите за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на машината при неочаквана ситуация.ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 235

◾ Презареждайте само със зарядното устройство определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна

◾ Използвайте машините само със специфично обозначени акумулаторни батерии. Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и пожар. ◾ Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на батерията може да причини изгаряне или пожар. ◾ При условия на злоупотреба , може да се изхвърли течност от батерията. Избягвайте контакт. В случай на инцидентен контакт измийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния. ◾ Не използвайте акумулаторна батерия или машина, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. ◾ Не излагайте батерията или машината на огън или прекомерна температура. Излагане на огън или температури над 130 °C може да причини

◾ Следвайте всички инструкции за зареждане и не зареждайте батерията или машината извън температурния обхват зададен в инструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар.

◾ Обслужвайте вашата машина чрез квалифициран техник, като използвате само идентични резервни части. Това ще осигури поддържането на безопасност за машината. ◾ Никога не поправяйте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да бъде извършван от производителя или оторизиран сервиз. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА НОЖИЦА ЗА ЖИВ ПЛЕТ ◾ Не използвайте ножицата за жив плет в лоши метеорологични условия, особено, когато има риск от светкавици. Това намалява риска да бъдете ударен от светкавица. ◾ Дръжте всички захранващи проводници и кабели далеч от зоната на рязане. Захранващи проводници или кабели могат да се скрият в плетовете или храстите и да бъдат срязани инцидентно от ножа. ◾ Носете защита за слуха. Подходящото защитно оборудване ще намали риска от загуба на слуха. ◾ Дръжте ножицата за жив плет само за изолираните повърхности за захващане, тъй като режещият нож може да влезе в контакт със скрит или своя собствен кабел. Ножове в контакт с кабел под напрежение могат да поставят откритите метални части на ножицата за жив плет под напрежение и могат да причинят на оператора токов удар. ◾ Дръжте всички части на вашето тяло далеч от ножа. Не премествайте отрязания материал или не дръжте материала, който ще бъде отрязан, когато ножовете се движат. Ножовете продължават да се движат, след като превключвателят е изключен. Момент невнимание по време на работата с ножицата за жив плет, може да доведе до сериозно лично нараняване. ◾ Когато почиствате заседнал материал или обслужвате ножицата за жив плет, изключвайте всички ключове за електрозахранване и разкачвайте захранващия кабел. Неочаквано задействане на ножицата за жив плет по време на почистване на заседнал материал или сервизно обслужване могат да доведат до сериозно нараняване на хора. ◾ Дръжте ножицата за жив плет за ръкохватката със спрени ножове и внимавайте да не натиснете ключа за електрозахранване. Правилното носене на ножицата за жив плет ще намали риска от неочаквано стартиране и произтичани наранявания на хора от ножовете. ◾ Когато транспортирате или съхранявате ножицата за жив плет, винаги използвайте капака на ножа. Правилната работа с ножицата за плет ще намали риска от нараняване от ножовете. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА НОЖИЦА ЗА ЖИВ ПЛЕТ С УДЪЛЖЕН ОБХВАТ ◾ Винаги използвайте защита за главата, когатоПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 236

работите с удължена ножица за жив плет над главата. Падането на отпадъци може да доведе до сериозно нараняване на хора. ◾ Винаги използвайте две ръце, когато работите с удължена ножица за жив плет. Дръжте удължената ножица за жив плет с две ръце, за да избегнете загуба на управление. ◾ За намаляване на риска от електрически удар никога не използвайте удължена ножица за жив плет близо до каквито и да било електропроводи. Контактът със или употребата в близост до електропроводи може да причини сериозно нараняване или токов удар водещ до смърт. ◾ Запазете тези инструкции. Обръщайте се често към тях и ги използвайте за инструктиране на други, които може да използват тази машина. Ако заемете тази машина на някой друг, заемете му също и тези инструкции, за да се предотврати злоупотреба с продукта и вероятно нараняване. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ! БЕЛЕЖКА: ВИЖТЕ РЪКОВОДСТВОТО НА ОПЕРАТОРА НА ВАШАТА ЗАХРАНВАЩА ГЛАВА ЗА ДОПЪЛНИТЕЛНИ КОНКРЕТНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ. СПЕЦИФИКАЦИИ Дължина на ножа 51 cmКапацитет за рязане 26 mmТегло (без акумулаторна батерия) 2,28 kgПрепоръчителна работна температура0°C - 40°CПрепоръчителна температура на съхранение-20°C-70°CИзмерено ниво на сила на звука L 92,3 dB(A) K=2,72 dB(A) (PH1400E)93,3 dB(A) K=1,14 dB(A) (PH1420E)95 dB(A) K=1,2 dB(A) (PHX1600)Ниво на звуково налягане при ухото на оператора L 80,4 dB(A) K=3 dB(A) (PH1400E)85,3 dB(A) K=3 dB(A) (PH1420E)85 dB(A) K=3 dB(A) (PHX1600)Гарантирано ниво на сила на звука

(измерено съгласно 2000/14/EC)96 dB(A)Оценка на вибрации

Предната спомагателна ръкохватка2,8 m/s2 K=2,8 m/s2 (PH1400E)4,68 m/s2 K=1,5 m/s2 (PH1420E)5,42 m/s

(PHX1600) ◾ Горните параметри са тествани и измерени оборудвани със захранваща глава PH1400E/PH1420E/PHX1600; ◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието. БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на машината може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа.ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 237

4. Прът на ножицата за жив плет

8. Предавателна кутия

11. Протектор за върха (опционален. ПРОДАВА СЕ

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване. ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате този продукт или да създадете аксесоари, които не се препоръчват за употреба с тази ножица за жив плет. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, което може да причини сериозно нараняване винаги изваждайте акумулаторната батерия от машината, когато сглобявате частите. РЕГУЛИРАНЕ НА РЕЖЕЩИЯ НОЖ Когато ножицата за жив плет се извади от опаковката, тя е сгъната в нейната позиция за съхранение, при която режещият нож е успоредно на пръта. (фиг. В). Препоръчва се да регулирате режещия нож в подходяща работна позиция, преди да го закрепите към захранващата глава. Има 12 възможни работни позиции. Ъгълът на режещият нож може да бъде регулиран нагоре на 5 степени от 0° (направо) до 45°, включително 0° и надолу в 7 степени от 0° до 90° (десния ъгъл сочи надолу) (фиг. C), без да включва 0°.

1. Натиснете спусъка на лоста за регулиране и

своевременно завъртете лоста за регулиране за да настроите режещия нож към желаната позиция за рязане (фиг. D).

2. Веднъж след като желаната позиция е достигната

освободете спусъка. Доловимо щракане показва, че заключващият щифт разположен от дясно е зацепен на местото си в зъбния сектор (фиг. D). Фиг. D описание на части виж долу: D-1 Зъбен сектор D-2 Заключващ щифт ПРЕДУПРЕЖДЕНИЕ: За да намалите риска от нараняване извършвайте регулирането единствено, когато режещите ножове са в покой. Никога не докосвайте ножовете докато правите настройки. ПРЕДУПРЕЖДЕНИЕ: За да намалите риска от нараняване винаги спрете инструмента и поставете ножницата за ножа, преди да предвижите режещия нож в позицията за съхранение или от позицията за съхранение в нормална работна позиция. СВЪРЗВАНЕ/ИЗВАЖДАНЕ НА ПРИСТАВКАТА НОЖИЦА ЗА ЖИВ ПЛЕТ КЪМ ЗАХРАНВАЩАТА

Тази приставка ножица за жив плет е проектирана за употреба с EGO 56V ЛИТИЕВО-ЙОННА захранваща глава PH1400E/PH1420E/PHX1600. Освен горна позиция за рязане, има позиция за странично рязане на пръта на ножицата за жив плет при свързване със захранващата глава (фиг. Е). Подробни техники на работа, моля вижте раздел “ТЕХНИКИ НА РАБОТА” в това ръководство. Фиг. Е описание на части виж долу: E-1 Горна позиция за рязане E-2 Странична позиция за рязане Вижте раздел „МОНТИРАНЕ НА ПРИСТАВКА КЪМ ЗАХРАНВАЩАТА ГЛАВА „ в ръководството на оператора за захранваща глава PH1400E/PH1420E/ PHX1600 за свързване на ножицата за жив плет към захранващата глава.ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 238

Вижте раздел „ИЗВАЖДАНЕ НА ПРИСТАВКА ОТ ЗАХРАНВАЩАТА ГЛАВА „ в ръководството на оператора за захранваща глава PH1400E/PH1420E/ PHX1600 за изваждане на ножицата за жив плет от захранващата глава. МОНТИРАНЕ НА ПРОТЕКТОРА ЗА ВЪРХА (опционален)

1. Използвайте ключ шестограм за да извадите

късия болт, плоската шайба, втулката и гайката от края на режещия нож (фиг. F). Запазете плоската шайба, втулката и гайката за последващ монтаж. Фиг. F описание на части виж долу: F-1 Гайка F-3 Плоска шайба F-2 Втулка F-4 Къс болт

2. Подравнете протектора за върха с издатината

на ножа за рязане и го монтирайте на место. Осигурете го с нов дълъг болт и гайка, както и със запазените шайба, втулка и гайка (фиг. G). Фиг. G описание на части виж долу: G-1 Гайка G-4 Втулка G-2 Протектор за върха G-5 Плоска шайба G-3 Гайка G-6 Дълъг болт ЕКСПЛОАТАЦИЯ ОПАСНОСТ: Никога не режете в близост до електропроводи, електрически жици или други електрически източници. Ако режещите ножове заседнат на някоя електрическа жица или кабел, НЕ ДОКОСВАЙТЕ РЕЖЕЩИЯ НОЖ ИЛИ АЛУМУНИЕВИЯ ПРЪТ! ТЕ МОГАТ ДА БЪДАТ ПОД ЕЛЕКТРИЧЕСКО НАПРЕЖЕНИЕ И МОЖЕ ДА БЪДЕ МНОГО ОПАСНО. Продължете да държите ножицата за плет за изолираната задна ръкохватка или я сложете легнала и на разстояние от вас по безопасен начин. Изключете електричеството към повредения проводник или жица, преди да се опитате да освободите режещия нож от проводника или жицата. Контактът с режещия нож или с други електропроводими части на ножицата за плет или с електрически жици или проводници под напрежение ще да доведе до смърт от токов удар или сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите заедно със защита за слуша. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания. Преди всяка употреба инспектирайте целия продукт за повредени, липсващи или разхлабени части като винтове, гайки, болтове, капачки и др. Затегнете сигурно всички закопчалки и капачки и не работете с този продукт, докато всички повредени или липсващи части са подменени. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете акумулаторната батерия от инструмента, преди обслужване, почистване, смяна на приставките или изваждане на материал от устройството. След всяка употреба почистете инструмента. Вижте раздел Поддръжка за инструкции за почистване.

Може да използвате този продукт за почистване на жив плет, шубраци, диворастящи растения, храсти и други подобни материали, с диаметър на клона по-малък от Ø26 мм. БЕЛЕЖКА: Инструментът трябва да бъде използван само за предназначените цели. Всяка друга употреба се смята за случай на злоупотреба. ИЗПОЛЗВАНЕ НА НОЖИЦА ЗА ЖИВ ПЛЕТ СЪС ЗАХРАНВАЩА ГЛАВА ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/ слуха. Носете тежки, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете бос. Носете маска за лицете или прахова маска при запрашени места. ПОДГОТОВКА ЗА РЯЗАНЕ:

1. Регулиране на ножа за рязане на желаната

2. Извадете ножницата от ножа за рязане.

3. За безопасна и по-добра работа, поставете ремъка

за рамо през рамото си. Регулирайте ремъка за рамо в удобна работна позиция. Следвайте инструкциите в раздел “МОНТИРАНЕ НА РЕМЪКА ЗА РАМО” в ръководството на оператора на PH1400E/PH1420E/PHX1600 за да монтирате ремъка за рамо към захранващата глава.ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 239

ПРЕДУПРЕЖДЕНИЕ: Ремъкът за рамо, също е механизъм за бързо освобождаване при опасни ситуации. При наличие на аварийна ситуация, незабавно го свалете от рамото си, независимо по кой начин се намира ремъка. ТЕХНИКИ НА РАБОТА ◾ Хоризонтално рязане (с режещия нож под ъгъл): Режете близко по земята от изправена позиция примерно ниски храсти. Замахвайте с режещия ножа нагоре и надолу, като се движите през плета - използвайте двете страни на режещия нож, не оставяйте режещия нож на земята (фиг. Н). ◾ Хоризонтално рязане (с прав режещ нож): Дръжте режещия нож под ъгъл от 0° to 10° като замахвате хоризонтално с ножицата за плет. Замахнете с режещия нож в дъга към външната страна на плета, така че изрязания материал да бъде изметен на земята (фиг. I, J & K). Препоръки: В тази позиция режете единствено плет, която не е по-висока от височината на гърдите. ◾ Вертикално рязане (с режещия нож под ъгъл): Рязане без да стоите в непосредствена близост до плета, примерно при цветна леха между оператора и плета. В тази позиция на рязане, за по-добър контрол върху ножицата за плет от ваша страна, се препоръчва да свържете ножицата за жив плет със захранващата глава в странична позиция за рязане (виж фиг. Е). Замахнете с режещия нож нагоре и надолу в дъга, като се придвижвате в продължение на плета - използвайте двете страни на режещия нож (фиг. L). ◾ Вертикално рязане (с прав режещ нож): Изключително дълъг обхват без необходимост от други спомагателни средства. Замахнете с режещия нож нагоре и надолу в дъга, като се придвижвате в продължение на плета - използвайте двете страни на режещия нож (фиг. М).Рязане отгоре (с режещия нож под ъгъл): Дръжте вертикално ножицата за плет и замахнете в дъга за да използвате максимално нейния обхват. (фиг. N). При изключително висок плет, удължителният прът е подходящ за помощ при подрязването. ПРЕДУПРЕЖДЕНИЕ: Всяка позиция за работа над височината на главата е изморителна. За да минимизирате рисковете от инциденти, работете в тази позиция за къси периоди от време. Настройте ъгъла на режещия нож на максимум, така че инструментът да може да бъде държан в ниска, по-малко изморителна позиция (с ремъка за рамо), като все още предоставя достатъчен обхват. ЗА ДА СТАРТИРАТЕ/СПРЕТЕ ИНСТРУМЕНТА Вижте раздел “ СТАРТИРАНЕ/СПИРАНЕ НА ЗАХРАНВАЩАТА ГЛАВА ” в ръководството на оператора за захранваща глава PH1400E/PH1420E/PHX1600.

ПРЕДУПРЕЖДЕНИЕ: Преди инспекция, почистване или обслужване на уреда спрете мотора, изчакайта всички движещи части да спрат и извадете акумулаторната батерия. Неспазването на тези инструкции може да доведе до сериозно нараняване или щети по собствеността. ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Употребата на каквито и да е други части може да създаде опасност или да предизвика повреда на продукта. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник. ОБЩА ПОДДРЪЖКА Избягвайте употребата на разтворители, когато почиствате пластмасовите части. Повечето пластмасови части са уязвими на повреда от различни видове разтворители в търговската мрежа и може да се повредят от тяхната употреба. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н. ПОЧИСТВАНЕ НА УРЕДА ◾ Използвайте мека четка за да премахнете натрупванията от всички колектори за въздух и режещия нож. ◾ За да премахнете смолата и други залепващи остатъци, напръскайте ножа с разтворител за смола. Пуснете за кратко мотора, така че разтворителят да бъде равномерно разпределен. ◾ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа. Никога не използвайте вода за почистване на инструмента.ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 240

ЗАТОЧВАНЕ НА РЕЖЕЩИЯ НОЖ Когато производителността на рязане и поведението започнат да се влошават, примерно ножовете често се заклещват в клони: Заточете отново режещите ножове. Препоръчва се да оставите заточването на режещите ножове на квалифициран сервизен техник. БЕЛЕЖКА: Не работете с вашата ножица за плет, когато режещите ножове са затъпени или повредени. Това може да причини претоварване и ще доведе до незадоволителни резултати при рязане. СМАЗВАНЕ НА НОЖА За да предотвратите ръжда, се препоръчва да смажете ножовете с антикорозионно масло, когато се съхранява за дълъг период от време. ПРЕДУПРЕЖДЕНИЕ: Ножовете са остри. Когато работите с устройството на ножа, носете неплъзгащи защитни ръкавици за тежка употреба. Не поставяйте ръката или пръстите си между ножовете или в някоя друга позиция, където могат да бъдат защипани или срязани. НИКОГА не докосвайте ножовете или не обслужвайте уреда с монтирана акумулаторна батерия. СМАЗВАНЕ НА ПРЕДАВКИТЕ НА ТРАНСМИСИЯТА Предавките на трансмисията в предавателната кутия трябва да бъдат периодично смазвани със смазка за редукторни предавки.. Проверете нивото на смазката в предавателната кутия след всеки 50 часа работа, като извадите уплътняващия винт на кутията. Има три уплътняващи винта, един от страни и два отгоре. Ако не може да бъде видяна смазка по страните на редуктора, следвайте долните стъпки за да запълните с грес за редукторни предавки до 3/4 от капацитета. Не напълвайте изцяло предавките на трансмисията.

1. В зависимост кой винт премахвате, дръжте

ножицата за плет от неговата страна или я оставете да легне на задната страна, така че уплътняващият винт, който изваждате да сочи нагоре (фиг. O & P).

2. Използвайте предоставения гаечен ключ за да

разхлабите и премахнете уплътняващия винт.

3. Използвайте гресьорка (не е включена) за

да вкарате малко грес е отвора на винта, не надвишавайте 3/4 от капацитета.

4. Затегнете уплътняващия винт след гресирането.

СЪХРАНЯВАНЕ НА УРЕДА ◾ Извадете акумулаторната батерия от инструмента. ◾ Почистете изцяло инструмента преди да го

◾ Поставете ножницата на режещия нож, преди съхранение или транспорт. Бъдете внимателни за да избегнете острите зъби на ножовете. За икономия на място се препоръчва да сгънете ножицата за жив плет в нейната позиция за съхранение (виж фиг. В). ◾ Ако ножицата за жив плет се извади от захранващата глава и се съхрани отделно, поставете крайната капачка на пръта на приставката, за да избегнете навлизането на мръсотия в съединителното устройство. ◾ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали. Опазване на околната среда Не изхвърляйте електрическо оборудване, използвана батерия или зарядно устройство в домакинския отпадък! Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите машини трябва да бъдат връщани в съоръжения за рециклиране съвместими с околната среда.ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — HTA2000 241

ПРИЧИНА РЕШЕНИЕ Ножицата за жив плет не работи. ◾ Акумулаторната батерия не е прикрепена към ножицата за жив плет. ◾ Закрепете акумулаторната батерия към ножицата за жив плет. ◾ Няма електрически контакт между ножицата за жив плет и батерията. ◾ Извадете батерията, проверете контактите и поставете наново акумулаторната батерия. ◾ Акумулаторната батерия е ◾ Сменете акумулаторната батерия. ◾ Бутонът за отключване не е натиснат преди натискане на спусъка. ◾ Натиснете и задръжте лоста за отключване и след това натиснете спусъка за да включите инструмента. ◾ Акумулаторната батерия или захранващата глава са твърде горещи. ◾ Позволете на акумулаторната батерия или на захранващата глава да се охлади, докато температурата спадне под 67°C. ◾ Ножът е блокиран. ◾ Извадете акумулаторната батерия от инструмента. Премахнете внимателно препятствието и след това поставете батерията и рестартирайте инструмента. ◾ Ножицата за жив плет не е добре свързана със захранващата глава. ◾ Извадете ножицата за жив плет от захранващата глава. Свържете ги отново следвайки раздел “МОНТИРАНЕ НА ПРИСТАВКА КЪМ ЗАХРАНВАЩАТА ГЛАВА” в ръководството на оператора за PH1400E/ PH1420E/PHX1600.Прекалени вибрации или шум ◾ Сухи или корозирали ножове. ◾ Смажете ножовете. ◾ Ножовете или основата на ножа е ◾ Подменете с нов нож или основа. Свържете се със сервизен център на EGO за резервен нож или основа. ◾ Изкривени или повредени зъби. ◾ Подменете с нов нож или основа. Свържете се със сервизен център на EGO за резервен нож или основа. ◾ Разхлабени болтове на ножовете. ◾ Затегнете болтовете на ножа. Използвайки гаечен ключ (не е включен), завъртете болтовете по часовника за да затегнете.

ГАРАНЦИОННА ПОЛИТИКА EGO Моля посетете уебсайта egopowerplus.eu за пълните условия по гаранционната политика на EGO.PRIKLJUČAK ŠIŠAČA ŽIVICE — HTA2000 242
