KASUTUSJUHEND HTA2000 EGO

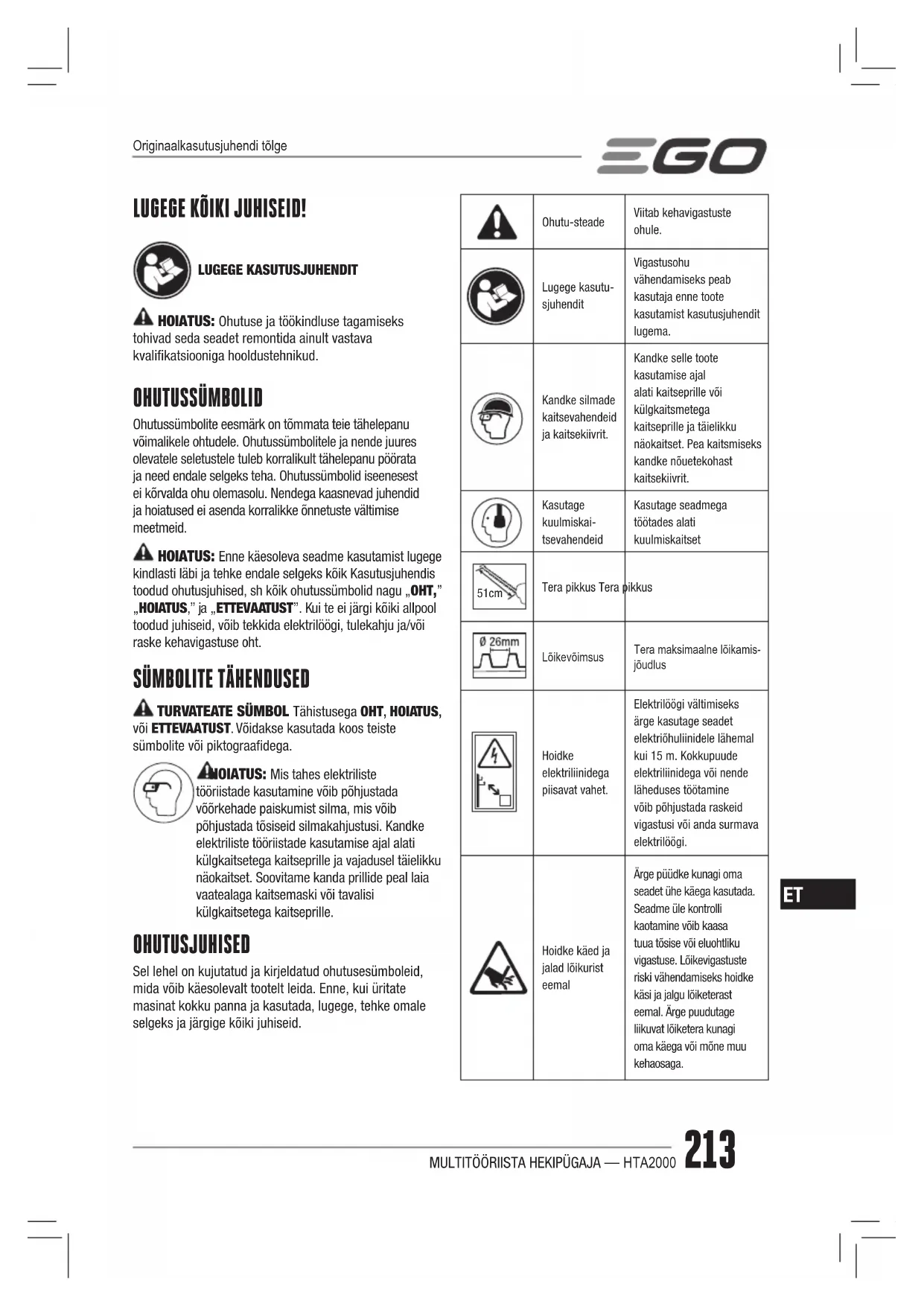

LUGEGE KÕIKI JUHISEID! LUGEGE KASUTUSJUHENDIT HOIATUS: Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud. OHUTUSSÜMBOLID Ohutussümbolite eesmärk on tõmmata teie tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke õnnetuste vältimise meetmeid. HOIATUS: Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik Kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui te ei järgi kõiki allpool toodud juhiseid, võib tekkida elektrilöögi, tulekahju ja/või raske kehavigastuse oht.

SÜMBOLITE TÄHENDUSED

TURVATEATE SÜMBOL Tähistusega OHT, HOIATUS, või ETTEVAATUST. Võidakse kasutada koos teiste sümbolite või piktograafidega. HOIATUS: Mis tahes elektriliste tööriistade kasutamine võib põhjustada võõrkehade paiskumist silma, mis võib põhjustada tõsiseid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille. OHUTUSJUHISED Sel lehel on kujutatud ja kirjeldatud ohutusesümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige kõiki juhiseid. Ohutu-steadeViitab kehavigastuste ohule.Lugege kasutu-sjuhenditVigastusohu vähendamiseks peab kasutaja enne toote kasutamist kasutusjuhendit lugema.Kandke silmade kaitsevahendeid ja kaitsekiivrit.Kandke selle toote kasutamise ajal alati kaitseprille või külgkaitsmetega kaitseprille ja täielikku näokaitset. Pea kaitsmiseks kandke nõuetekohast kaitsekiivrit.Kasutage kuulmiskai-tsevahendeidKasutage seadmega töötades alati kuulmiskaitset 51cm Tera pikkus Tera pikkusLõikevõimsusTera maksimaalne lõikamis-jõudlusHoidke elektriliinidega piisavat vahet.Elektrilöögi vältimiseks ärge kasutage seadet elektriõhuliinidele lähemal kui 15 m. Kokkupuude elektriliinidega või nende läheduses töötamine võib põhjustada raskeid vigastusi või anda surmava elektrilöögi.Hoidke käed ja jalad lõikurist eemalÄrge püüdke kunagi oma seadet ühe käega kasutada. Seadme üle kontrolli kaotamine võib kaasa tuua tõsise või eluohtliku vigastuse. Lõikevigastuste riski vähendamiseks hoidke käsi ja jalgu lõiketerast eemal. Ärge puudutage liikuvat lõiketera kunagi oma käega või mõne muu kehaosaga. Originaalkasutusjuhendi tõlgeMULTITÖÖRIISTA HEKIPÜGAJA — HTA2000 214

15m Ärge laske kellelgi töö ajal enda lähedal seistaTrimmeriga töötamise ajal ei tohi 15m raadiuses olla loomi ega teisi inimesi,

Toode vastab rakendatavatele EÜ direktiividele. UKCA See toode vastab asjakohastele UK seadustele.

WEEE Elekt- ris-eadmete jäätmeid ei tohi visata olmej-äätm-etesse. Viige heaks kii-detud taas-käitleja juurde.

Müra Tagatud helivõimsuse tase. Mür-aem-issioon keskkonda vastavalt Euroopa Ühenduse direktiividele.V volti Pingemm Millimeeter Pikkus või suuruscm Senti-meeter Pikkus või suuruskg Kilogramm KaalSEADME ÜLDISED OHUTUSHOIATUSED HOIATUS: LUGEGE LÄBI KÕIK SEADMEGA KAASAS OLEVAD HOIATUSED, JUHISED, JOONISED JA ANDMED. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi.SÄILITAGE HOIATUSED JA JUHISED HILISEMAKS KASUTUSEKS.Hoiatustes olev mõiste “seade/masin” viitab teie vooluvõrguga juhitavale (juhtmega) seadmele/masinale või akutoitega (juhtmeta) seadmele/masinale.TÖÖPIIRKONNA OHUTUS ◾ Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. ◾ Ärge kasutage masinaid plahvatusohtlikus keskkonnas, kus leidub nt tuleohtlikke vedelikke, gaase või tolmu. Masinad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. ◾ Elektritööriistadega töötamisel hoidke lapsed ja kõrvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.ELEKTRILINE OHUTUS ◾ Elektritööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi moditseerige pistikut mitte mingil viisil. Ärge kasutage pistikuadaptereid koos maandatud masinatega. Moditseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. ◾ Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht. ◾ Ärge kasutage masinat vihmas ega niisketes tingimustes. Seadmesse sattuv vesi võib suurendada ohtu elektrilöögiks või seadme rikkeks, mis võivad põhjustada kehavigastusi. ◾ Ärge kahjustage juhet. Ärge kasutage juhet laadija kandmiseks või tõmbamiseks ja ärge tõmmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, õli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu. ◾ Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustes sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu. ◾ Kui peate kindlasti seadet märjas kohas kasutama, kasutage toiteallikat, millel on rikkevoolukaitselüliti. Selle reegli järgimine vähendab elektrilöögi ohtu.ISIKLIK OHUTUS ◾ Olge tähelepanelik, töötage hoolikalt ja kasutage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Isegi hetkeline tähelepanematus masina kasutamise ajal võib põhjustada tõsiseid vigastusi. ◾ Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvajalanõude, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu. ◾ Vältige seadme tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enneMULTITÖÖRIISTA HEKIPÜGAJA — HTA2000 215

tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Seadmete kandmine sõrme lülitil hoides või aktiivses olekus lülitiga põhjustab õnnetusi. ◾ Enne tööriista sisselülitamist eemaldage sellelt kõik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. ◾ Ärge küünitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades elektritööriista üle parema kontrolli. ◾ Riietuge asjakohaselt. Ärge kandke avaraid rõivaid ega ehteid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Avarad rõivad, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. ◾ Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. ◾ Isegi kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

MASINA KASUTAMINE JA HOOLDUS

◾ Ärge avaldage seadmele jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö tehtud kiiresti ja ohutult. ◾ Ärge kasutage seadet, mida ei saa lülitist sisse ega välja lülitada. Tööriist, mille lüliti ei tööta, on ohtlik ja tuleb parandada. ◾ Eemaldage juhe vooluvõrgust ja/või akuplokk seadme küljest enne seadme reguleerimist, lisakomponentide lisamist või eemaldamist ja enne seadme hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise ohtu. ◾ Hoidke seisvat seadet lastele kättesaamatus kohas ja ärge lubage seadet kasutada isikutel, kes ei tunne seadet ega neid juhiseid. Seadmed on väljaõppeta isikute käes ohtlikud. ◾ Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, kas komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid masina omadusi mõjutada. Kui see on kahjustatud, laske masin enne kasutamist parandada. Paljude õnnetuste põhjuseks on kehvasti hooldatud masinad. ◾ Hoidke lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõiketööriistad ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad. ◾ Kasutage seadet, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Masina mittesihipärane kasutamine võib põhjustada ohtlikke olukordi. ◾ Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile õli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ning ootamatutes olukordades käsitsemist.

AKUSEADME KASUTAMINE JA HOOLDUS

◾ Kasutage laadimiseks ainult tootja poolt ette nähtud laadureid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui kasutada seda mõne teise akuplokiga. ◾ Kasutage seadmeid ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. ◾ Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu. ◾ Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi. ◾ Ärge kasutage kahjustunud või moditseeritud akuplokki või tööriista. Kahjustunud või moditseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võib olla tulekahju, plahvatus või vigastuste oht. ◾ Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. ◾ Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahjuohtu. TEENINDUS ◾ Laske oma masinat hooldada kvalitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab tööriista ohutuse.MULTITÖÖRIISTA HEKIPÜGAJA — HTA2000 216

◾ Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus. HEKITRIMMERI TURVAHOIATUSED ◾ Ärge kasutage hekilõikurit halva ilmaga, eriti äikese ohu korral. Niiviisi vähendate pikselöögi saamise ohtu. ◾ Hoidke kõik toitejuhtmed ja kaablid lõiketerade tööpiirkonnast eemal. Töö ajal võivad juhtmed või kaablid olla heki- või põõsaokste varjus ning te võite need kogemata läbi lõigata. ◾ Kasutage kuulmiskaitsevahendeid. Asjakohane kaitsevarustus vähendab kuulmislanguse ohtu. ◾ Hoidke hekilõikurit ainult isoleeritud käepidemetest, sest lõiketera võib puutuda kokku peidetud juhtmete või seadme juhtmega. Voolu all olevate juhtmetega kokku puutuvad lõiketerad võivad hekilõikuri metallosad voolu alla viia ning kasutaja võib saada elektrilöögi. ◾ Hoidke kõik kehaosad lõiketerast eemal. Ärge eemaldage lõigatud tükke ega hoidke lõigatavat objekti, kui terad liiguvad. Lõiketerad jätkavad liikumist ka pärast väljalülitamist. Isegi hetkeline tähelepanematus hekitrimmeri kasutamise ajal võib põhjustada tõsiseid vigastusi. ◾ Ummistunud materjali eemaldamisel või hekitrimmeri hooldamisel veenduge, et kõik toitelülitid oleks väljalülitatud asendis ning toitejuhe oleks lahti ühendatud. Hekilõikuri ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid vigastusi. ◾ Kandke hekilõikurit käepidemest nii, et lõiketerad on peatunud ja jälgides, et te ei puutu toitelülitit. Hekilõikuri õige kandmine vähendab seadme juhusliku käivitumise ja terade liikumisest tulenevat isikuvigastuste ohtu. ◾ Hekilõikuri transpordi või hoiustamise ajaks tuleb alati kasutada lõiketera katet. Hekilõikuri korrektne kasutamine vähendab lõiketerade tekitatavate vigastuste ohtu.

LAIENDATUD TÖÖULATUSEGA HEKITRIMMERI

OHUTUSHOIATUSED ◾ Kasutage pikendusvarrega hekilõikuriga pea kohal töötades alati tugevat peakatet. Kukkuv praht võib põhjustada raskeid kehavigastusi. ◾ Kasutage pikendusvarrega hekilõikuriga töötades alati kaht kätt. Masina üle kontrolli kaotamise vältimiseks hoidke pikendusvarrega hekilõikurit mõlema käega. ◾ Elektrilöögiohu vähendamiseks ärge kunagi kasutage pikendusvarrega hekilõikurit mistahes elektriliinide läheduses. Kokkupuude elektriliinidega või nende läheduses töötamine võib põhjustada raskeid vigastusi või anda surmava elektrilöögi. ◾ Hoidke need juhised alles. Lugege juhendit sageli ning kasutage seda masinat kasutavate isikute väljaõpetamiseks. Kui te masina kellelegi laenate, andke sellega kaasa ka käesolev kasutusjuhend, et vältida toote väärkasutamist ja võimalikke vigastusi. HOIDKE SEE KASUTUSJUHEND ALLES! MÄRKUS: TÄPSED OHUTUSREEGLID ON TEIE TOITEPEA KASUTUSJUHENDIS. SPETSIFIKATSIOONID Tera pikkus51 cmLõikejõudlus26 mmMass (ilma akuplokita)2,28 kgSoovituslik töökeskkonna temperatuur0°C - 40°CSoovituslik hoiustamise temperatuur-20°C-70°CMõõdetud helirõhk L 92,3 dB(A) K=2,72 dB(A) (PH1400E)93,3 dB(A) K=1,14 dB(A) (PH1420E)95 dB(A) K=1,2 dB(A) (PHX1600)Helirõhk seadme operaatori kõrva juures L 80,4 dB(A) K=3 dB(A) (PH1400E)85,3 dB(A) K=3 dB(A) (PH1420E)85 dB(A) K=3 dB(A) (PHX1600)Garanteeritud helirõhu tase L

Vibratsioon a Eesmine abikäepide2,8 m/s2 K=2,8 m/s2 (PH1400E)4,68 m/s2 K=1,5 m/s2 (PH1420E)5,42 m/s

(PHX1600) ◾ Ülalmainitud näitajaid on testitud ja mõõdetud, kasutades toitepead PH1400E/PH1420E/PHX1600. ◾ Ametlik vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks. ◾ Ametlikku vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks. MÄRKUS! Tegelikul kasutamisel tekkiv vibratsioonitase võib esitatust erineda; turvalisuse eesmärgil peaks tööriista kasutaja kandma tegelikes kasutustingimustes kindaid ja kuulmiskaitsmeid. PAKENDI LOEND OSA NIMI KOGUSPikendusvarrega hekitrimmeri tarvik 1Mutrivõti 1Terakate 1Kasutusjuhend 1 KIRJELDUS

TUNNE OMA PIKENDUSVARREGA HEKITRIMMERI

TARVIKUT (Joonis A) 1. Lõiketera2. Sektor3. Päästik4. Pikendusvarrega hekitrimmeri vars 5. Pehme muhv6. Otsakork7. Reguleerimiskang8. Hammasrataste ümbris 9. Mutrivõti10. Terakate11. Tipukaitse (Valikuline, MÜÜAKSE ERALDI) KOKKUPANEK HOIATUS: Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi. HOIATUS: Ärge üritage seadet ümber ehitada ega kasutada lisaseadmeid, mis pole mõeldud kasutamiseks selle saega. Kõik niisugused muudatused loetakse väärkasutuseks ja need võivad põhjustada ohtlikke olukordi, mis lõppevad raskete vigastustega. HOIATUS: Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks eemaldage masina osade kokkupaneku ajaks alati akuplokk.

LÕIKETERA SEADISTAMINE

Pikendusvarrega hekitrimmeri pakist välja võtmisel on see volditud kokku hoiustamisasendisse, mille korral on lõiketera pööratud vastu vart (Joonis B). Soovitatav on lõiketera sobivasse tööasendisse seada enne selle toitepea külge kinnitamist.Võimalikke tööasendeid on Lõiketera nurka saab seadistada ülespoole 5 etapis alates 0° (sirge) kuni 45°, kaasa arvatud 0°, ning allapoole 7 etapis alates 0° kuni 90° (täisnurk alla suunas) (Joonis C), mitte 0°.1. Vajutage alla seadistuskangil olev päästik ning samal ajal pöörake seadistuskangi, et lõiketera soovitud lõikeasendisse seada (Joonis D).2. Soovitud asendi saavutamisel laske päästik lahti. Kuuldav klõpsatus annab märku, et lukustuskamber on sektorisse sisestatud ning paika lukustunud (Joonis D). Joonise D osade kirjeldus:D-1 SektorD-2 Lukustusklamber HOIATUS: Vigastuste riski vähendamiseks teostage seadistusi ainult siis, kui lõiketerad on seisatud. Ärge puudutage kunagi seadistuste tegemisel terasid. HOIATUS: Vigastuste riski vähendamiseks seisake alati tööriist ning asetage paika terakate enne, kuiMULTITÖÖRIISTA HEKIPÜGAJA — HTA2000 218

liigutate lõiketera hoiuasendisse või hoiuasendist tavapärasesse tööasendisse.

See pikendusvarrega hekitrimmeri tarvik on mõeldud kasutamiseks koos EGO 56-VOLDISE LIITIUM-IOONAKU toitepeaga PH1400E/PH1420E/PHX1600. Lisaks ülemisele lõikeasendile, on pikendusvarrega hekitrimmeri varrel ka külglõikuse asend toitepeaga ühendamiseks (Joonis E). Detailsed töötehnikad leiate käesoleva kasutusjuhendi TÖÖTEHNIKATE peatükist. Joonise E osade kirjeldus: E-1 Ülemine lõikeasend E-2 Külgmine lõikeasend Pikendusvarrega hekitrimmeri toitepea ühendamist vaata PH1400E/PH1420E/PHX1600 kasutusjuhendi peatükist

1. Lõiketera otsas olevate ühikese poldi, seibi, tihendi ja

mutri eemaldamiseks kasutage kuuskantvõtit (Joonis F). Hoidke seib, tihend ja mutter seadme uuesti kokku panemiseks alles. Joonise F osade kirjeldus: F-1 Mutter F-3 Seib F-2 Tihend F-4 Lühike polt

2. Joondage tipukaitse lõiketeral oleva kühmuga ning

asetage see paika. Kinnitage see uue pika poldi ja mutriga ning alles jäetud seibi, tihendi ja mutriga (Joonis G). Joonise G osade kirjeldus: G-1 Mutter G-4 Tihend G-2 Tipukaitse G-5 Seib G-3 Mutter G-6 Pikk polt KASUTAMINE OHT: Ärge kunagi lõigake elektriliinide, elektrijuhtmete või muude elektriallikate läheduses. Kui tera vahele jääb elektrijuhe või -traat, ÄRGE PUUDUTAGE TERA EGA ALUMIINIUMIST VART! NEED VÕIVAD OLLA VOOLU ALL JA VÄGA OHTLIKUD. Hoidke pikendusvarrega trimmerit endiselt isoleeritud käepidemest või pange see maha ja nihutage ohutul viisil endast eemale. Enne kui üritate tera juhtmest või traadist vabastada, lülitage kahjustatud juhtmest või traadist elekter välja. Kokkupuude lõiketeraga või muude pikendusvarrega hekitrimmeri elektrit juhtivate osadega või voolu all olevate juhtmete või traatidega võib põhjustada elektrilöögi läbi surma või raskeid vigastusi. HOIATUS: Ärge muutuge toodet tundma õppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks õnnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest. HOIATUS: Kandke alati küljekaitsega turvaprille. Vastasel korral võib teile midagi silma lennata ja võite saada ka muud laadi raskeid vigastusi. Enne igakordset kasutamist kontrollige, et seadmel poleks kahjustatud, puuduvaid ega lahtiseid detaile, kruvisid, mutreid, polte jm. Tugevdage kõik kinnitused ja ärge kasutage seadet kuni kõik puuduvad või kahjustatud osad on asendatud. HOIATUS: Raskete vigastuste vältimiseks eemaldage alati aku, enne kui asute seadet remontima, puhastama, tarvikuid vahetama või kinni jäänud objekte eemaldama. Puhastage seadet pärast iga kasutuskorda Puhastamisjuhiseid vaadake osast HOOLDUS. RAKENDUSED Seda toodet võib kasutada niisuguste hekkide, põõsaste, võsade ja sarnaste materjalide pügamiseks mille okste diameeter on väiksem kui 26 mm. MÄRKUS: Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse väärkasutuseks.

TOITEPEAGA PIKENDUSVARREGA HEKITRIMMERI

KASUTAMINE HOIATUS: Kandke sobivat riietust, et vältida trimmeri kasutamise käigus vigastuste teket. Ärge kandke ehteid ega avaraid riideid. Kandke nägemis- ja kuulmiskaitsevahendeid. Kandke tugevast materjalist pikki pükse, saapaid ja kindaid. Ärge kandke trimmeriga töötades lühikesi pükse või sandaale ja ärge töötage paljajalu. LÕIKAMISEKS ETTE VALMISTUMINE:

1. Lõiketera seadistamine soovitud tööasendisse.

2. Eemaldage lõiketeralt must terakate.

õlarihm üle õla. Kohandage õlarihma nii, et teil on mugav töötada. Õlarihma toitepea külge kinnitamiseks järgige juhiseid, mis on toodud PH1400E/PH1420E/PHX1600 kasutusjuhendi peatükis ÕLARIHMA PAIGALDAMINE. HOIATUS: Õlarihmal on ka mehhanism kiireks rihma avamiseks ohtlikes olukordades. Ohtlikus olukorras võtke see kohe õlalt ära olenemata rihma asendist. TÖÖTEHNIKAD ◾ Horisontaalne lõikamine (lõiketera nurga all): Maapinna lähedalt lõikamine seisvas asendis, näiteks madalate põõsaste puhul. Kiigutage lõiketera mööda hekki liikudes paremale ja vasakule ning kergelt üles ja alla - kasutage lõiketerade mõlemat poolt, ärge toetage lõiketera maapinnale (Joonis H). ◾ Horisontaalne lõikamine (lõiketera sirgelt): Hoidke lõiketera 0° kuni 10° nurga all, samal ajal hekitrimmerit horisontaalselt kõigutades. Kiigutage lõiketera kaarjalt heki servade suunas, et maha lõigatud materjali maha pühkida (Joonis I J & K). Soovitus: Selles tööasendis pügage ainult selliseid hekke, mis pole rinnakõrgusest kõrgemad. ◾ Vertikaalne lõikamine (lõiketera nurga all): Lõigake ilma otseselt heki kõrval seismata näiteks siis, kui kasutaja ja heki vahele jääb lillepeenar. Selleks, et selles lõikeasendis paremini hekilõikurit kontrollida, soovitame ühendada hekilõikuri toitepeaga külglõikuse asendis (vaata Joonis E). Kiigutage lõiketera mööda hekki edasi liikudes kaarjalt paremale ja vasakule ning kergelt üles ja alla - kasutage lõiketera mõlemat külge (Joonis L). ◾ Vertikaalne lõikamine (lõiketera sirgelt): Eriti kaugele ulatumine ilma lisaabivahenditeta. Kiigutage lõiketera mööda hekki edasi liikudes kaarjalt paremale ja vasakule ning kergelt üles ja alla - kasutage lõiketera mõlemat külge (Joonis M). ◾ Ülepea lõikamine (lõiketera nurga all): Hoidke hekitrimmerit vertikaalselt ning kõigutage seda kaarjalt, et trimmeri ulatust maksimaalselt ära kasutada (Joonis N). Väga kõrge heki puhul on pikendatav vars sobivaks hekilõikamise abivahendiks. HOIATUS: Mis tahes ülepea tööasend on väsitav. Õnnetuste riski vähendamiseks töötage sellistes asendites vaid lühikest aega. Seadistage lõiketera nurk maksimaalseks, et tööriista oleks võimalik hoida madalamal, vähem väsitavas asendis (õlarihmaga), säilitades samas vajaliku ulatuse.

TÖÖRIISTA KÄIVITAMINE/PEATAMINE

Vaadake toitepea PH1400E/PH1420E/PHX1600 kasutusjuhendi osa „TOITEPEA KÄIVITAMINE/PEATAMINE“. HOOLDUS HOIATUS: enne seadme kontrolli, puhastamist või hooldust tuleb mootor peatada ja oodata kõigi liikuvate osade peatumist ja eemaldada akupakk. Juhiste mittejärgimine võib põhjustada tõsise vigastuse või varalise kahju. HOIATUS: Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet kahjustada. Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud. ÜLDINE HOOLDUS Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmasse on kaubanduslike lahustite suhtes tundlikud ja võivad nende kasutamisel kahjustada saada. Kasutage mustuse, tolmu, õli, rasva jm eemaldamiseks puhast lappi. SEADME PUHASTAMINE ◾ Õhu sissevõtuavadelt ja lõiketeralt mustuse eemaldamiseks kasutage pehmet harja. ◾ Vaigu ja muude kleepuvate ainete eemaldamiseks pihustage terale vaigu lahustit. Käivitage mootor hetkeks, et lahusti ühtlaselt laiali laotuks ◾ Ärge kasutage plastmasskomponentide või käepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi võivad kahjustada teatud aromaatsed õlid (nt männi- või sidruniõli) ja teatud ained (nt petrooleum). Niiskus võib tekitada elektrilöögi ohu. Eemaldage niiskus pehme kuiva lapiga. Ärge kasutage seadme puhastamiseks kunagi vett.

LÕIKETERA TERITAMINE

Lõikejõudluse ja –käitumise halvenemisel ehk juhul, kui terad jäävad okstesse sageli kinni: Teritage lõiketerasid. Soovitatav on lasta lõiketerasid teritada kvalifitseeritud hooldustehnikul. MÄRKUS: Ärge kasutage hekitrimmerit, mille lõiketerad on nürid või kahjustatud. See võib põhjustada ülekoormust ja mitterahuldavaid töötulemusi.MULTITÖÖRIISTA HEKIPÜGAJA — HTA2000 220

Roostetamise ennetamiseks on soovitatav terasid roostetamisvastase õliga määrida, kui seade pikaks ajaks seisma jääb. HOIATUS: Terad on teravad. Terade käsitsemisel kandke tugevast mittelibisevast materjalist töökindaid. Ärge asetage oma käsi ega sõrmi terade vahele või muusse kohta, kus on oht, et need võivad kinni jääda või võidakse maha lõigata. Enne kui terasid puudutate või hooldate, tuleb ALATI akuplokk eemaldada.

LEKANDEHAMMASRATASTE MÄÄRIMINE

Ülekandehammasrattaid hammasrataste ümbrises peab määrima korrapäraselt hammasrataste määrdega. Kontrollige määrde taset hammasrataste ümbrises iga kord, kui olete 50 tundi toodet kasutanud, võttes ära tihenduskruvi ühelt ümbrise küljelt. Tihenduskruvusid on kokku kolm – üks küljel ja kaks peal. Kui määret ei ole hammasrataste hambavahedes näha, jälgige allolevaid juhiseid, et 3/4 mahust määrdega täita. Ärge ülekandehammasrattaid määrdega täiesti täitke.

1. Olenevalt sellest, millist kruvi te eemaldate, hoidke

pikendusvarrega hekitrimmerit külili või asetage see pikali nii, et eemaldatav tihenduskruvi jääks üles (Joonis O & P).

2. Kasutage kaasas olnud mutrivõtit, et tihenduskruvi

3. Kasutage süstalt (ei ole kaasas), et natuke määret

kruvi auku pritsida, ja jälgige, et te ei ületaks 3/4 mahust.

4. Keerake tihenduskruvi peale pritsimist tugevalt kinni.

SEADME HOIUSTAMINE ◾ Ühendage seadme akuplokk lahti. ◾ Enne tööriista hoiustamist puhastage see hoolikalt. ◾ Enne seadme hoiustamist või transportimist asetage lõiketerale terakate. Vältige ettevaatlikult tera teravaid hambaid. Ruumi kokku hoidmiseks soovitame hekitrimmeri varras hoiustusasendisse kokku panna (vaata Joonis B). ◾ Kui eemaldate hekitrimmer toitepea küljest ja hoiustate seda eraldi, paigaldage otsakork tarviku varre külge, et mustus ei pääseks ühendusdetaili. ◾ Hoidke tööriista kuivas ja kõrges lukustatud ning lastele ligipääsmatus kohas. Ärge hoidke seadet väetiste, bensiini või muude kemikaalide läheduses. Keskkonnakaitse Ärge visake elektriseadmeid, kasutatud akut ega laadurit olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad tuleb viia keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.MULTITÖÖRIISTA HEKIPÜGAJA — HTA2000 221

Pikendusvarrega hekitrimmer ei tööta. ◾ Akuplokk pole pikendusvarrega hekitrimmeriga ühendatud. ◾ Kinnitage akuplokk pikendusvarrega hekitrimmeri külge. ◾ Hekitrimmeri ja aku vahel puudub elektriline ühendus. ◾ Eemaldage aku, kontrollige ühendusi ja paigaldage akuplokk tagasi. ◾ Akuplokk on tühi. ◾ Laadige akuplokk. ◾ Enne päästikule vajutamist ei vajutatud lukustusnuppu. ◾ Seadme sisse lülitamiseks vajutage lukustushooba ja hoidke seda all ning suruge päästik alla. ◾ Akuplokk või toitepea on liiga kuum. ◾ Jahutage akuplokki või toitepead, kuni temperatuur langeb alla 67°C. ◾ Tera on kinni jäänud. ◾ Ühendage seadme akuplokk lahti. Eemaldage takistus ettevaatlikult ning seejärel asetage aku tagasi ning taaskäivitage seade. ◾ Pikendusvarrega hekitrimmer pole toitepeaga korralikult ühendatud. ◾ Ühendage pikendusvarrega hekitrimmer toitepea küljest lahti. Ühendage need uuesti vastavalt PH1400E/PH1420E/PHX1600 kasutusjuhendi peatükile TARVIKU ÜHENDAMINE TOITEPEAGA.Liigne vibratsioon või müra. ◾ Terad on määrimata või korrodeerunud. ◾ Määrige terasid. ◾ Tera või tera tugi on paindunud. ◾ Vahetage tera või tugi. Tera või toe vahetamiseks võtke ühendust EGO teeninduskeskusega. ◾ Paindunud või kahjustunud lõikehambad. ◾ Vahetage tera või tugi. Tera või toe vahetamiseks võtke ühendust EGO teeninduskeskusega. ◾ Lahtised tera poldid. ◾ Keerake tera poldid tugevamalt kinni. Kinnitamiseks keerake polte mutrivõtmega (pole kaasas) päripäeva. GARANTII
