HASZNÁLATI ÚTMUTATÓ TD00000111 MAKITA

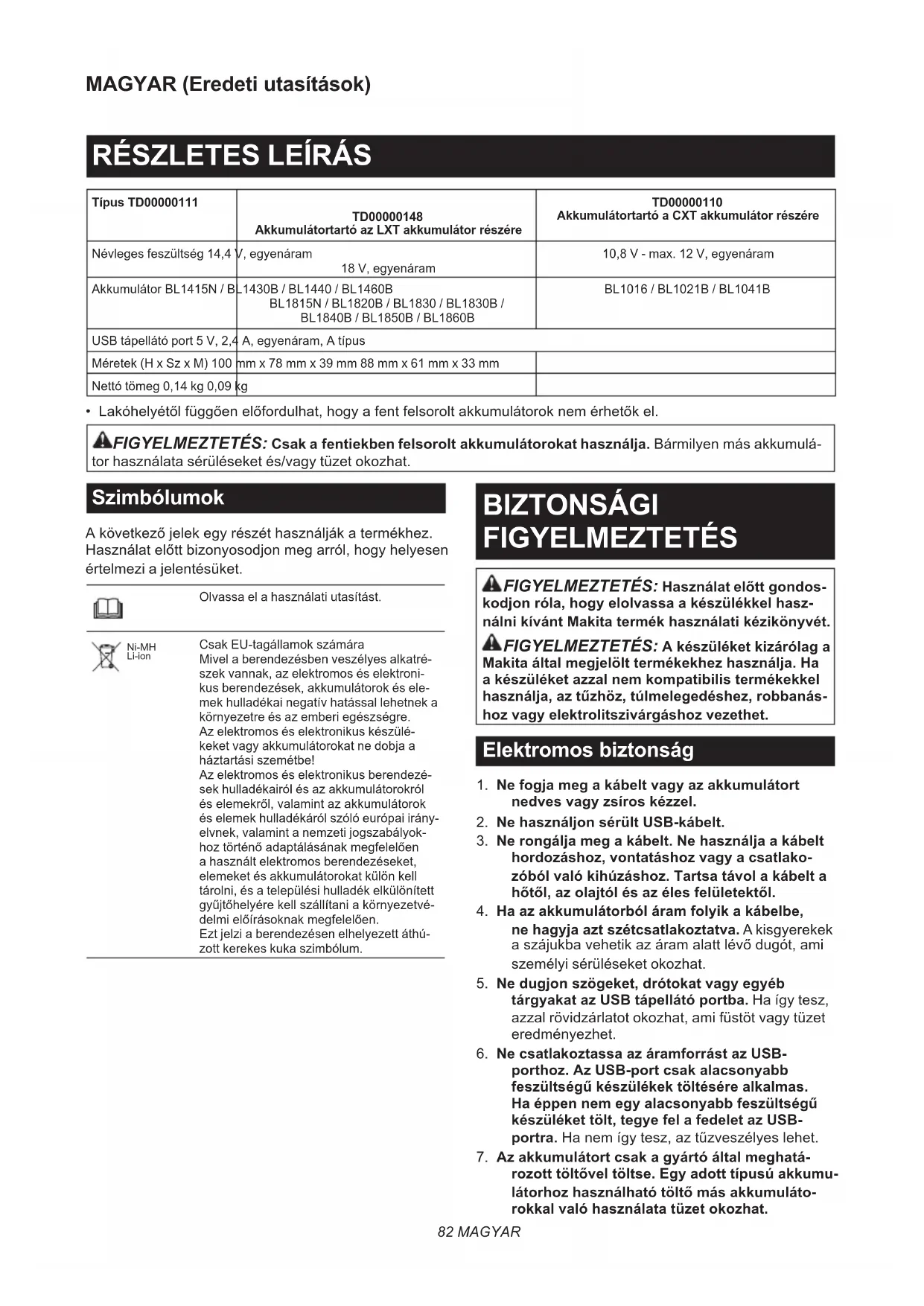

Típus TD00000111 TD00000148 Akkumulátortartó az LXT akkumulátor részére TD00000110 Akkumulátortartó a CXT akkumulátor részére Névleges feszültség 14,4 V, egyenáram 18 V, egyenáram 10,8 V - max. 12 V, egyenáram Akkumulátor BL1415N / BL1430B / BL1440 / BL1460B BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B BL1016 / BL1021B / BL1041B USB tápellátó port 5 V, 2,4 A, egyenáram, A típus Méretek (H x Sz x M) 100 mm x 78 mm x 39 mm 88 mm x 61 mm x 33 mm Nettó tömeg 0,14 kg 0,09 kg

• Lakóhelyétől függően előfordulhat, hogy a fent felsorolt akkumulátorok nem érhetők el. FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat használja. Bármilyen más akkumulá- tor használata sérüléseket és/vagy tüzet okozhat. Szimbólumok A következő jelek egy részét használják a termékhez. Használat előtt bizonyosodjon meg arról, hogy helyesen értelmezi a jelentésüket. Olvassa el a használati utasítást. Ni-MH Li-ion Csak EU-tagállamok számára Mivel a berendezésben veszélyes alkatré- szek vannak, az elektromos és elektroni- kus berendezések, akkumulátorok és ele- mek hulladékai negatív hatással lehetnek a környezetre és az emberi egészségre. Az elektromos és elektronikus készülé- keket vagy akkumulátorokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezé- sek hulladékairól és az akkumulátorokról és elemekről, valamint az akkumulátorok és elemek hulladékáról szóló európai irány- elvnek, valamint a nemzeti jogszabályok- hoz történő adaptálásának megfelelően a használt elektromos berendezéseket, elemeket és akkumulátorokat külön kell tárolni, és a települési hulladék elkülönített gyűjtőhelyére kell szállítani a környezetvé- delmi előírásoknak megfelelően. Ezt jelzi a berendezésen elhelyezett áthú- zott kerekes kuka szimbólum. BIZTONSÁGI FIGYELMEZTETÉS FIGYELMEZTETÉS: Használat előtt gondos- kodjon róla, hogy elolvassa a készülékkel hasz- nálni kívánt Makita termék használati kézikönyvét. FIGYELMEZTETÉS: A készüléket kizárólag a Makita által megjelölt termékekhez használja. Ha a készüléket azzal nem kompatibilis termékekkel használja, az tűzhöz, túlmelegedéshez, robbanás- hoz vagy elektrolitszivárgáshoz vezethet. Elektromos biztonság

1. Ne fogja meg a kábelt vagy az akkumulátort

nedves vagy zsíros kézzel.

2. Ne használjon sérült USB-kábelt.

3. Ne rongálja meg a kábelt. Ne használja a kábelt

hordozáshoz, vontatáshoz vagy a csatlako- zóból való kihúzáshoz. Tartsa távol a kábelt a hőtől, az olajtól és az éles felületektől.

4. Ha az akkumulátorból áram folyik a kábelbe,

ne hagyja azt szétcsatlakoztatva. A kisgyerekek a szájukba vehetik az áram alatt lévő dugót, ami személyi sérüléseket okozhat.

5. Ne dugjon szögeket, drótokat vagy egyéb

tárgyakat az USB tápellátó portba. Ha így tesz, azzal rövidzárlatot okozhat, ami füstöt vagy tüzet eredményezhet.

6. Ne csatlakoztassa az áramforrást az USB-

porthoz. Az USB-port csak alacsonyabb feszültségű készülékek töltésére alkalmas. Ha éppen nem egy alacsonyabb feszültségű készüléket tölt, tegye fel a fedelet az USB- portra. Ha nem így tesz, az tűzveszélyes lehet.

7. Az akkumulátort csak a gyártó által meghatá-

rozott töltővel töltse. Egy adott típusú akkumu- látorhoz használható töltő más akkumuláto- rokkal való használata tüzet okozhat.83 MAGYAR

8. A készülékeket kizárólag a meghatározott

akkumulátorokkal használja. Egyéb akkumulá- torok használata sérülést vagy tüzet okozhat.

9. Amikor az akkumulátort nem használja, tartsa

távol a többi fémtárgytól, például iratkapcsok- tól, érméktől, kulcsoktól, szögektől, csavarok- tól vagy egyéb olyan apró fémtárgyaktól, ame- lyek összeköttetést hozhatnak létre a pólusok között. Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.

10. Helytelen működtetés esetén az akkumulátor-

ból folyadék kerülhet ki; kerülje az ezzel való érintkezést. Ha véletlenül mégis érintkezésbe kerülne a folyadékkal, mossa le azt vízzel. Ha a folyadék szemébe jut, azonnal forduljon orvos- hoz segítségért. Az akkumulátorból származó folyadék irritációt és égéseket okozhat.

11. Ne használja az akkumulátort, illetve az aku-

mulátorral használandó készüléket, ha sérült vagy módosították. A sérült vagy módosított akkumulátor vagy készülék váratlan módon visel- kedhet, melynek következtében tüzet, robbanást vagy sérülést okozhat.

12. Ne tegye ki az akkumulátort nyílt lángnak vagy

túlzott hőhatásnak. A tűz hatása és a 130 °C feletti hőmérséklet robbanást okozhat.

13. A töltésre vonatkozó minden utasítást tartson

be, ne töltse az akkumulátort az utasításokban megadott hőmérséklettartományon kívül. A nem megfelelő módú és nem megfelelő hőmér- sékleten történő töltés az akkumulátor károsodá- sával járhat, valamint tüzet okozhat.

14. A szervizelést bízza eredeti pótalkatrészeket

használó képzett javítószemélyzetre. Ezzel biz- tosítja, hogy a készülék biztonsága fennmaradjon.

15. Ne módosítsa vagy próbálja megjavítani a

készüléket vagy az akkumulátort, kivéve a használati és karbantartási utasításban feltün- tetett eseteket. Fontos biztonsági utasítások az akkumulátorra vonatkozóan

1. Az akkumulátor használata előtt tanulmá-

nyozza át az akkumulátortöltőn (1), az akkumu- látoron (2) és az akkumulátorral működtetett terméken (3) olvasható összes utasítást és gyelmeztető jelzést.

2. Ne szerelje szét, és ne módosítsa az akkumulá-

tort. Tüzet, túlzott hőt vagy robbanást okozhat.

3. Ha a működési idő nagyon lerövidült, azonnal

hagyja abba a használatot. Ez a túlmelegedés, esetleges égések és akár robbanás veszélyé- vel is járhat.

4. Ha elektrolit kerül a szemébe, mossa ki azt

tiszta vízzel és azonnal kérjen orvosi segítsé- get. Ez a látásának elvesztését okozhatja.

5. Ne zárja rövidre az akkumulátort:

(1) Ne érjen az érintkezőkhöz elektromosan vezető anyagokkal. (2) Ne tárolja az akkumulátort más fémtár- gyakkal, mint pl. szegekkel, érmékkel, stb. egy helyen. (3) Ne tegye ki az akkumulátort víznek vagy esőnek. Az akkumulátor rövidzárlata nagy áramerőssé- get, túlmelegedést, égéseket, sőt akár meghi- básodást is okozhat.

6. Ne tárolja és használja a szerszámot vagy az

akkumulátort olyan helyen, ahol a hőmérséklet elérheti vagy meghaladhatja az 50 °C-t (122 °F).

7. Ne égesse el az akkumulátort még akkor

sem, ha az komolyan megsérült vagy teljesen elhasználódott. Az akkumulátor a tűzben felrobbanhat.

8. Ne szúrja meg, ne vágja meg, ne törje össze,

ne dobja el és ne ejtse le az akkumulátort, illetve ne üsse hozzá kemény tárgyhoz. Az ilyen magatartás tüzet, túlzott hőt vagy robbanást okozhat.

9. Ne használjon sérült akkumulátort.

10. A készülékben található lítium-ion akkumuláto-

rokra a veszélyes árukkal kapcsolatos előírá- sok vonatkoznak. A termék pl. harmadik felek, fuvarozó cégek stb. által történő szállítása esetén minden esetben tartsa szem előtt a csomagoláson és a címkén található speciális követelményeket. A termék szállításra történő felkészítése esetén vegye fel a kapcsolatot egy veszélyes anyagokkal foglalkozó szakemberrel. Kérjük, hogy az eset- legesen szigorúbb nemzeti előírásokat is vegye gyelembe. Ragassza le a kiálló érintkezőket, illetve oly módon csomagolja be az akkumulátort, hogy az ne tudjon elmozdulni a csomagolásban.

11. Az akkumulátor ártalmatlanításakor vegye ki

azt a szerszámból, és ártalmatlanítsa egy biz- tonságos helyen. Az akkumulátor ártalmatlaní- tásakor tartsa be a helyi előírásokat.

12. Az akkumulátorokat csak a Makita által meg-

jelölt termékekhez használja. Ha az akkumu- látorokat azokkal nem kompatibilis termékekbe helyezi, az tűzhöz, túlmelegedéshez, robbanás- hoz vagy elektrolitszivárgáshoz vezethet.

13. Ha a szerszám hosszabb ideig nincs hasz-

nálatban, az akkumulátort ki kell venni a szerszámból.

14. Használat közben és után az akkumulátor

felforrósodhat, ami égési sérülést vagy ala- csony hőmérsékletű égési sérülést okozhat. Figyeljen oda a forró akkumulátor kezelésére.

15. Ne érintse meg közvetlenül a szerszám érintke-

zőjét, mert elég forró lehet ahhoz, hogy égési sérüléseket okozzon.

16. Ne engedje, hogy forgács, por vagy sár tapad-

jon az akkumulátor érintkezőire, lyukaiba és hornyaiba. Az felmelegedést, tüzet, robbanást és a szerszám vagy az akkumulátor meghibásodását okozhatja, ami égési és személyi sérülésekhez vezet.

17. Hacsak a szerszám nem támogatja a nagyfe-

szültségű elektromos vezetékek közelében tör- ténő használatot, ne használja az akkumulátort nagyfeszültségű elektromos vezetékek köze- lében. Az a szerszám vagy az akkumulátor hibás működését vagy meghibásodását okozhatja.84 MAGYAR

18. Tartsa távol a gyermekektől az akkumulátort.

ŐRIZZE MEG EZEKET AZ

UTASÍTÁSOKAT. VIGYÁZAT: Csak eredeti Makita akkumuláto- rokat használjon. A nem eredeti Makita akkumu- látorok vagy módosított akkumulátorok használata esetén az akkumulátor felrobbanhat, ami tüzet, személyi sérülést és anyagi kárt okozhat. A Makita szerszámra és töltőre vonatkozó Makita garanciát is érvénytelenítheti. Tippek az akkumulátor maximá- lis élettartamának eléréséhez

1. Töltse fel az akkumulátort, mielőtt teljesen

lemerülne. Állítsa le a gépet, és töltse fel az akkumulátort, ha a gép erejének csökkenését észleli.

2. Soha ne töltse újra a teljesen feltöltött akku-

mulátort. A túltöltés csökkenti az akkumulátor élettartamát.

3. Töltse az akkumulátort szobahőmérsékleten,

10 °C - 40 °C (50 °F - 104 °F) között. Töltés előtt hagyja lehűlni a fölforrósodott akkumulátort.

4. Ha nem használja az akkumulátort, vegye ki a

szerszámból vagy a töltőből.

5. Töltse fel az akkumulátort, ha hosszabb ideje

(több mint hat hónapja) nem használta azt.

Ez a tartó az alábbi Makita termékekhez használható. ► Ábra1 Csoport Terméknév Típus A Hűthető kabát DFJ206 / DFJ207 / DFJ210 /

DFJ411 / DFJ416 Hűthető mellény DFV210 Fűthető kabát CJ105D / CJ106D / DCJ205 / DCJ206 Fűthető mellény CV102D / DCV202 Fűthető takaró CB100D / DCB200 B Hűthető kabát DFJ212A / DFJ213A /

Hűthető mellény DFV210A / DFV214A / DFV215A Fűthető aláöltö- zeti ing DCX200 / DCX201

1. Teljesítményszint jelző

Ha ventilátoros dzsekit/mellényt használ, a teljesít- ményszintet jelzi ki. MEGJEGYZÉS: Ha a fenti „A” csoportban felsorolt ventilátoros dzsekit/mellényt használ, a 4-es teljesít- ményszint jelző nem gyullad ki, mert a ventilátoregy- ség 3 szintes vezérlőt használ. MEGJEGYZÉS: Ha fűthető ruhát használ, csak a 4-es teljesítményszint-jelző fog felvillanni.

Bekapcsoláshoz helyezze be az akkumulátort, majd tartsa hosszan lenyomva a bekapcsoló gombot, amíg a teljesítményszint jelző ki nem gyullad. A ventilátoros dzseki/mellény teljesítményszintjének változtatásához nyomja meg röviden a bekapcsoló gombot, amikor a tápellátás be van kapcsolva. A kikapcsoláshoz tartsa hosszan lenyomva a bekap- csoló gombot, amíg a teljesítményszint kijelző ki nem alszik. MEGJEGYZÉS: A fűthető ruha melegének változta- tásához nyomja le a fűthető ruhán található gombot, amikor az be van kapcsolva.

Csatlakoztassa a termékek vagy az adapter kábeljét.

4. Adapterkábel a ventilátoros dzsekihez/mel-

lényhez (opcionális kiegészítő) Használja az adapterkábelt, ha a fenti „A” csoportban felsorolt termékeket használ.

5. Adapterkábel fűthető ruhához (opcionális

kiegészítő) Használja az adapterkábelt, ha a fenti „A” csoportban felsorolt termékeket használ.

6. A termékek tápkábele

Az „A” csoportban fentebb felsorolt termékekhez csatla- koztassa a megfelelő adapterkábelt a hűthető kabáthoz/ mellényhez vagy a fűthető ruhához. A „B” csoportban fentebb felsorolt termékekhez csatla- koztassa az akkumulátortartó aljzatát. MEGJEGYZÉS: A csatlakozóaljzat formája és elhe- lyezkedése változik a termékek szerint.

7. Akkumulátorbetét (opcionális tartozék)

Illessze az akkumulátorbetétet a tartóhoz, amíg be nem kattan a helyére egy halk kattanás kíséretében.85 MAGYAR A MŰKÖDÉS LEÍRÁSA Az akkumulátor behelyezése és eltávolítása VIGYÁZAT: Az akkumulátor behelyezése vagy eltávolítása során tartsa erősen az akkumulátor- tartót és az akkumulátort. Ha nem tartja megfele- lően az akkumulátortartót és az akkumulátort, azok kicsúszhatnak a kezéből, ami az akkumulátortartó és az akkumulátor károsodásához és/vagy személyi sérüléshez vezethet. VIGYÁZAT: Az akkumulátor eltávolítása előtt mindig kapcsolja ki a készüléket. ► Ábra2: 1. Piros jel 2. Gomb 3. Akkumulátor

Az akkumulátor beszereléséhez illessze az akkumulá- tor nyelvét a burkolaton található vájatba, és csúsztassa a helyére. Az akkumulátort egészen addig tolja beljebb, amíg az egy kis kattanással a helyére nem rögzül. Ha látható a piros jel a gomb felső oldalán, akkor nem kattant be teljesen. Az akkumulátor eltávolításához nyomja be az akkumu- látoregység elején található gombot, majd csúsztassa ki az akkumulátortartóból. VIGYÁZAT: Mindig tolja be teljesen az akku- mulátort, amíg a piros jel el nem tűnik. Ha nem így tesz, az akkumulátor kieshet az akkumulátortartóból, és Önnek vagy egy környezetében tartózkodó sze- mélynek sérülést okozhat. VIGYÁZAT: Beszereléskor ne erőltesse az akkumulátort. Ha az akkumulátor nem csúszik be könnyedén a helyére, akkor nem megfelelően lett behelyezve. Az akkumulátortartó csatlakoztatása Az akkumulátortartót a derékövére akaszthatja. Az akkumulátortartó véletlen leejtésének elkerülése érdekében csatlakoztasson egy szíjat a szíj rögzítésére szolgáló lyukhoz. ► Ábra3: 1. Szíj rögzítésére szolgáló lyuk Az akkumulátortartó leejtést megakadályozó funkcióval rendelkezik. Amikor leveszi az akkumulátortartót az övéről, húzza felfelé az akkumulátortartót, és közben tartsa nyomva a kioldógombot. ► Ábra4: 1. Kioldógomb USB-eszközök csatlakoztatása VIGYÁZAT: Csak olyan készülékeket csatlakoz- tasson, amelyek kompatibilisek az USB tápellátó porttal. Ha nem így tesz, azzal az akkumulátortartó meghibásodását okozhatja. MEGJEGYZÉS: Mindig készítsen biztonsági másolatot az USB-eszközön található adatokról, mielőtt az akkumulátortartóhoz (akkumulátorral együtt) csatlakoztatja azt. Ha nem így tesz, azzal adatvesztést okozhat. MEGJEGYZÉS: Előfordulhat, hogy az akkumu- látortartó egyes USB-eszközöket nem tud áram- mal ellátni. MEGJEGYZÉS: Amikor nem használja az USB- kábelt, vagy befejezte a használatát, távolítsa el azt, majd csukja be a fedelet. Az akkumulátortartó (akkumulátorral együtt) külső táp- egységként működhet az USB-eszközök számára. Nyissa fel a fedelet, majd csatlakoztasson egy USB- kábelt (külön kapható) az akkumulátortartó USB- portjához. Ezután csatlakoztassa a kábel másik végét csatlakoztassa a készülékhez. A töltés elindításához tartsa hosszan lenyomva a bekapcsoló gombot, amíg a teljesítményszint jelző ki nem gyullad. A töltés leállítá- sához tartsa hosszan lenyomva a bekapcsoló gombot, amíg a teljesítményszint jelző ki nem alszik. ► Ábra5: 1. Fedél 2. USB-port MEGJEGYZÉS: A tényleges kimeneti áram a csatla- koztatni kívánt USB-eszköztől függően változik. MEGJEGYZÉS: Amikor a bekapcsoló gomb bekap- csolt állásban van, az akkumulátor merül. Mindig állítsa kikapcsolt állásba a kapcsolót, amikor nem használja. MEGJEGYZÉS: Ha több USB készüléket tölt fel egymást követően, az előző készülék töltésének befejezése után várjon körülbelül 10 másodpercet, mielőtt elkezdi tölteni a következő készüléket. KARBANTARTÁS MEGJEGYZÉS: Soha ne használjon gázolajt, benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek elszíneződést, alakvesztést vagy repedést okozatnak. MEGJEGYZÉS: Ne mossa az akkumulátortartót vízzel. — Törölje le a házra került piszkot, port, olajat, zsírt, stb. egy tiszta, száraz kendővel vagy szappanoz vízbe mártott és erősen kicsavart kendővel. — Olyan helyen tartsa a készüléket, ahol nem lesz rendkívül forró, hideg vagy párás. A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos vagy gyári szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.86 SLOVENČINA SLOVENČINA (Originálny návod)
