BEDIENUNGSANLEITUNG TD00000111 MAKITA

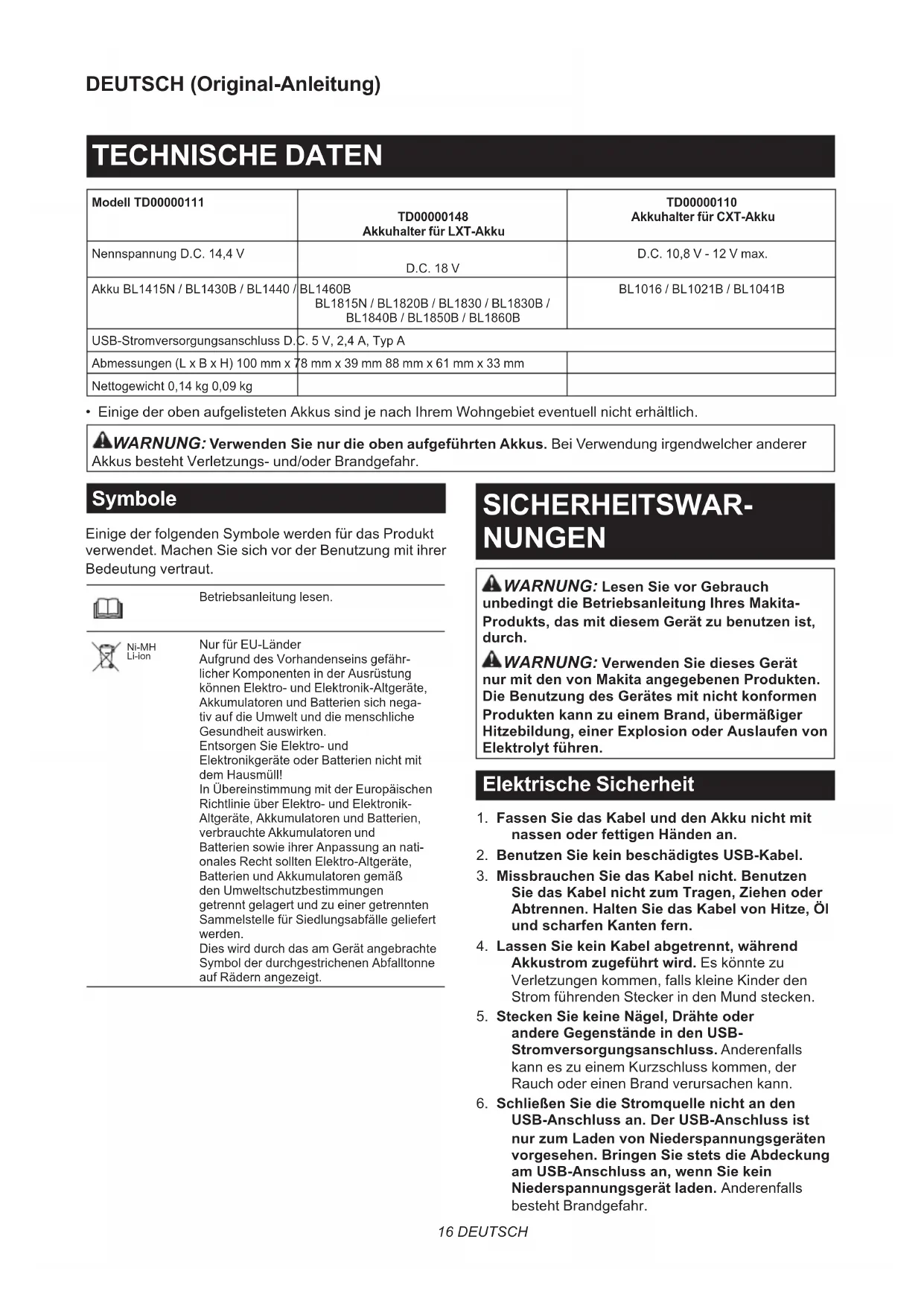

Akkuhalter BETRIEBSANLEITUNG 16

• Einige der oben aufgelisteten Akkus sind je nach Ihrem Wohngebiet eventuell nicht erhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und/oder Brandgefahr. Symbole Einige der folgenden Symbole werden für das Produkt verwendet. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Ni-MH Li-ion Nur für EU-Länder Aufgrund des Vorhandenseins gefähr- licher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich nega- tiv auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nati- onales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. SICHERHEITSWAR- NUNGEN WARNUNG: Lesen Sie vor Gebrauch unbedingt die Betriebsanleitung Ihres Makita- Produkts, das mit diesem Gerät zu benutzen ist, durch. WARNUNG: Verwenden Sie dieses Gerät nur mit den von Makita angegebenen Produkten. Die Benutzung des Gerätes mit nicht konformen Produkten kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen. Elektrische Sicherheit

1. Fassen Sie das Kabel und den Akku nicht mit

nassen oder fettigen Händen an.

2. Benutzen Sie kein beschädigtes USB-Kabel.

3. Missbrauchen Sie das Kabel nicht. Benutzen

Sie das Kabel nicht zum Tragen, Ziehen oder Abtrennen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern.

4. Lassen Sie kein Kabel abgetrennt, während

Akkustrom zugeführt wird. Es könnte zu Verletzungen kommen, falls kleine Kinder den Strom führenden Stecker in den Mund stecken.

5. Stecken Sie keine Nägel, Drähte oder

andere Gegenstände in den USB- Stromversorgungsanschluss. Anderenfalls kann es zu einem Kurzschluss kommen, der Rauch oder einen Brand verursachen kann.

6. Schließen Sie die Stromquelle nicht an den

USB-Anschluss an. Der USB-Anschluss ist nur zum Laden von Niederspannungsgeräten vorgesehen. Bringen Sie stets die Abdeckung am USB-Anschluss an, wenn Sie kein Niederspannungsgerät laden. Anderenfalls besteht Brandgefahr.17 DEUTSCH

7. Laden Sie den Akku nur mit dem vom

Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

8. Benutzen Sie Geräte nur mit den ausdrücklich

vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.

9. Bewahren Sie den Akku bei Nichtgebrauch

nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.

10. Bei Missbrauch kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betro󰀨enen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen.

11. Benutzen Sie einen Akku oder das mit dem

Akku zu benutzende Gerät nicht, falls sie beschädigt oder modiziert sind. Beschädigte oder modizierte Akkus oder Geräte können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.

12. Setzen Sie einen Akku nicht Feuer oder über-

mäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.

13. Befolgen Sie alle Ladeanweisungen,

und laden Sie den Akku nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen.

14. Lassen Sie Wartungsarbeiten nur von einem

qualizierten Wartungstechniker unter Verwendung identischer Ersatzteile durch- führen. Dadurch wird die Aufrechterhaltung der Sicherheit des Produkts gewährleistet.

15. Unterlassen Sie jegliche Modizierung oder

Versuche, das Gerät oder den Akku zu repa- rieren, außer wie in den Anweisungen für Gebrauch und Pege angegeben. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren

des Akkus. Es kann sonst zu einem Brand, über- mäßiger Hitzeentwicklung oder einer Explosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie o󰀨ene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.18 DEUTSCH

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird. BEZEICHNUNG DER TEILE Dieser Halter kann für folgende Makita-Produkte ver- wendet werden. ► Abb.1 Gruppe Produktbe- zeichnung Modell A Klimajacke DFJ206 / DFJ207 / DFJ210 /

1. Leistungsstufenanzeige

Bei Verwendung einer Lüfter-Jacke/Weste wird die Leistungsstufe angezeigt. HINWEIS: Falls Sie die oben in Gruppe A aufgelis- teten Lüfter-Jacken/Westen verwenden, leuchtet die Leistungsstufenanzeige 4 nicht auf, weil ihre Lüftereinheiten eine 3-Stufen-Regelung verwenden. HINWEIS: Falls Sie die beheizte Kleidung verwen- den, leuchtet nur die Leistungsstufenanzeige 4 auf.

Zum Einschalten setzen Sie den Akku ein, und hal- ten Sie dann die Ein-Aus-Taste gedrückt, bis die Leistungsstufenanzeige aueuchtet. Zum Ändern der Leistungsstufe der Lüfter-Jacke/Weste drücken Sie kurz die Ein-Aus-Taste bei eingeschalteter Stromversorgung. Zum Ausschalten halten Sie die Ein-Aus-Taste gedrückt, bis die Leistungsstufenanzeige erlischt. HINWEIS: Zum Ändern der Wärme der beheizten Kleidung drücken Sie die Taste an der beheizten Kleidung bei eingeschalteter Stromversorgung.

Schließen Sie das Kabel des Produkts oder das Adapterkabel an.

4. Adapterkabel für Lüfter-Jacke/Weste

(Sonderzubehör) Verwenden Sie das Adapterkabel, wenn Sie die oben aufgelisteten Produkte in Gruppe A benutzen.19 DEUTSCH

5. Adapterkabel für beheizte Kleidung

( Sonderzubehör) Verwenden Sie das Adapterkabel, wenn Sie die oben aufgelisteten Produkte in Gruppe A benutzen.

6. Stromkabel der Produkte

Schließen Sie für die oben aufgelisteten Produkte in Gruppe A das geeignete Adapterkabel für die Klimajacke/-weste oder die beheizte Kleidung an. Nehmen Sie für die oben aufgelisteten Produkte in Gruppe B den Anschluss an die Strombuchse des Akkuhalters vor. HINWEIS: Form und Lage der Buchse sind je nach Ihren Produkten unterschiedlich.

7. Akku (Sonderzubehör)

Schieben Sie den Akku vollständig in den Halter ein, bis er mit einem leisen Klicken einrastet. FUNKTIONSBE- SCHREIBUNG Anbringen oder Abnehmen des Akkus VORSICHT: Halten Sie den Akkuhalter und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie den Akkuhalter und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Akkuhalters und des Akkus und/oder zu Personenschäden führen kann. VORSICHT: Schalten Sie das Gerät stets aus, bevor Sie den Akku abnehmen. ► Abb.2: 1. Rote Anzeige 2. Knopf 3. Akku

Um den Akku anzubringen, richten Sie die Feder am Akku auf die Führungsnut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie den Akku vollständig ein, bis er mit einem leisen Klicken einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sichtbar ist, ist der Akku nicht vollständig verriegelt. Ziehen Sie den Akku zum Abnehmen vom Akkuhalter ab, während Sie den Knopf an der Vorderseite des Akkus drücken. VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann der Akku versehent- lich aus dem Akkuhalter herausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hinein gleitet, ist er nicht richtig ausgerichtet. Anbringen des Akkuhalters Sie können den Akkuhalter an Ihren Hüftgurt hängen. Um versehentliches Herunterfallen des Akkuhalters zu verhindern, ziehen Sie einen Riemen durch die Riemenöse, und sichern Sie ihn. ► Abb.3: 1. Riemenöse Der Akkuhalter hat eine Fallschutzfunktion. Wenn Sie den Akkuhalter vom Gürtel entfernen, ziehen Sie den Akkuhalter hoch, während Sie den Entriegelungsknopf drücken. ► Abb.4: 1. Entriegelungsknopf Anschließen von USB-Geräten VORSICHT: Schließen Sie nur Geräte an, die mit dem USB-Stromversorgungsanschluss kompatibel sind. Anderenfalls kann eine Funktionsstörung des Akkuhalters verursacht werden. ANMERKUNG: Bevor Sie ein USB-Gerät an den Akkuhalter (mit dem Akku) anschließen, sichern Sie stets die Daten im USB-Gerät. Anderenfalls kann es zu einem Verlust Ihrer Daten kommen. ANMERKUNG: Manche USB-Geräte können u. U. nicht über den Akkuhalter mit Strom versorgt werden. ANMERKUNG: Wenn das Gerät nicht benutzt wird oder der Ladevorgang beendet ist, entfer- nen Sie das USB-Kabel, und schließen Sie die Abdeckung. Der Akkuhalter (mit dem Akku) kann als externe Stromquelle für USB-Geräte fungieren. Ö󰀨nen Sie die Abdeckung, und schließen Sie ein USB-Kabel (nicht mitgeliefert) an den USB-Anschluss des Akkuhalters an. Schließen Sie dann das andere Ende des Kabels an das Gerät an. Zum Starten des Ladevorgangs halten Sie die Ein-Aus-Taste gedrückt, bis die Leistungsstufenanzeige aueuchtet. Zum Stoppen des Ladevorgangs halten Sie die Ein-Aus- Taste gedrückt, bis die Leistungsstufenanzeige erlischt. ► Abb.5: 1. Abdeckung 2. USB-Anschluss HINWEIS: Der tatsächliche Ausgangsstrom ist je nach dem anzuschließenden USB-Gerät unterschiedlich. HINWEIS: Bei eingeschalteter Ein-Aus-Taste wird Akkustrom verbraucht. Schalten Sie den Schalter bei Nichtgebrauch stets aus. HINWEIS: Wenn Sie mehrere USB-Geräte nachein- ander laden, warten Sie etwa 10 Sekunden, nachdem der Ladevorgang des vorherigen Gerätes abge- schlossen worden ist, bevor Sie mit dem Laden des nächsten Gerätes beginnen.20 DEUTSCH WARTUNG ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. ANMERKUNG: Waschen Sie den Akkuhalter nicht mit Wasser. — Wischen Sie Schmutz, Staub, Öl, Fett usw. auf dem Gehäuse mit einem sauberen trocke- nen Lappen oder einem Lappen, den Sie in Seifenwasser getaucht und gut ausgewrungen haben, ab. — Bewahren Sie das Gerät an einem Ort auf, der nicht extrem heiß, kalt oder feucht ist. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden.21 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello TD00000111 TD00000148 Portabatteria per cartuccia della batteria LXT TD00000110 Portabatteria per cartuccia della batteria CXT Tensione nominale CC 14,4 V CC 18 V CC Da 10,8 V a 12 V max Cartuccia della batteria BL1415N / BL1430B / BL1440 / BL1460B BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B BL1016 / BL1021B / BL1041B Porta di alimentazione USB CC 5 V, 2,4 A, Tipo A Dimensioni (L x P x A) 100 mm x 78 mm x 39 mm 88 mm x 61 mm x 33 mm Peso netto 0,14 kg 0,09 kg
