HASZNÁLATI ÚTMUTATÓ 7020 DREMEL

Eredeti EU konformitási nyilatkozat Kis körforgó szerszámok Cikkszám

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja:

Ha nem tartja be a gyelmeztetéseket és előírásokat, akkor az áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Őrizze meg a gyelmeztetéseket és az előírásokat későbbi használatra. Az „elektromos kéziszerszám” kifejezés az alábbi gyelmeztetések mindegyikében a hálózati feszültségről működő (vezetékes) szerszámot vagy akkumulátoros (vezeték nélküli) szerszámot jelenti.

A MUNKATERÜLET BIZTONSÁGA

a. A munkahely legyen tiszta és jól megvilágított. A rendezetlen és nem megfelelően megvilágított munkaterület balesetekhez vezethet. b. Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. c. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a gyelmét, elveszítheti az uralmát a berendezés felett.143

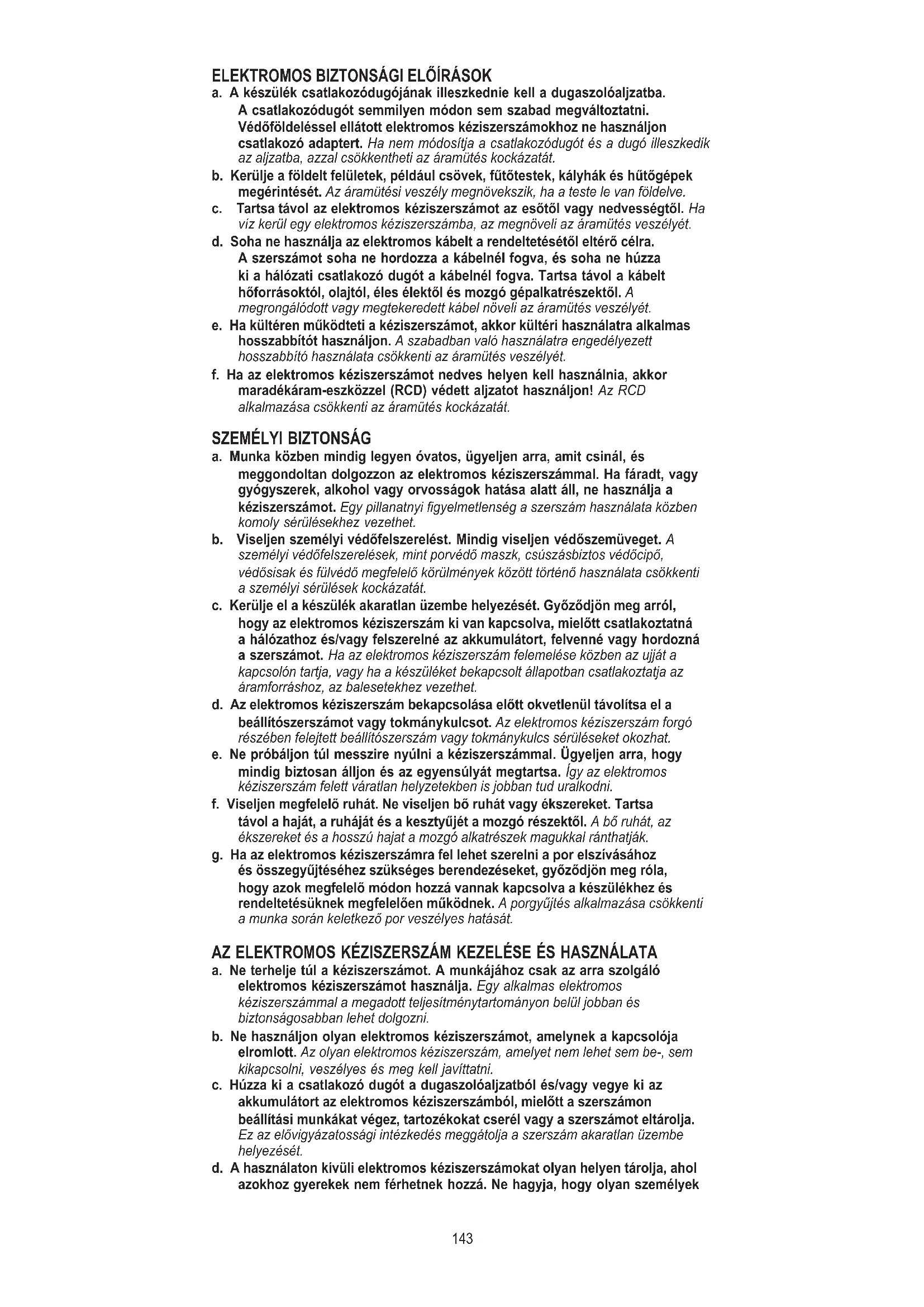

ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK

a. A készülék csatlakozódugójának illeszkednie kell a dugaszolóaljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott elektromos kéziszerszámokhoz ne használjon csatlakozó adaptert. Ha nem módosítja a csatlakozódugót és a dugó illeszkedik az aljzatba, azzal csökkentheti az áramütés kockázatát. b. Kerülje a földelt felületek, például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. c. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz kerül egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. d. Soha ne használja az elektromos kábelt a rendeltetésétől eltérő célra. A szerszámot soha ne hordozza a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és mozgó gépalkatrészektől. A megrongálódott vagy megtekeredett kábel növeli az áramütés veszélyét. e. Ha kültéren működteti a kéziszerszámot, akkor kültéri használatra alkalmas hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f. Ha az elektromos kéziszerszámot nedves helyen kell használnia, akkor maradékáram-eszközzel (RCD) védett aljzatot használjon! Az RCD alkalmazása csökkenti az áramütés kockázatát.

a. Munka közben mindig legyen óvatos, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, vagy gyógyszerek, alkohol vagy orvosságok hatása alatt áll, ne használja a kéziszerszámot. Egy pillanatnyi gyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. b. Viseljen személyi védőfelszerelést. Mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő maszk, csúszásbiztos védőcipő, védősisak és fülvédő megfelelő körülmények között történő használata csökkenti a személyi sérülések kockázatát. c. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt csatlakoztatná a hálózathoz és/vagy felszerelné az akkumulátort, felvenné vagy hordozná a szerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez vezethet. d. Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámot vagy tokmánykulcsot. Az elektromos kéziszerszám forgó részében felejtett beállítószerszám vagy tokmánykulcs sérüléseket okozhat. e. Ne próbáljon túl messzire nyúlni a kéziszerszámmal. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, győződjön meg róla, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtés alkalmazása csökkenti a munka során keletkező por veszélyes hatását. AZ ELEKTROMOS KÉZISZERSZÁM KEZELÉSE ÉS HASZNÁLATA a. Ne terhelje túl a kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Az olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy vegye ki az akkumulátort az elektromos kéziszerszámból, mielőtt a szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot eltárolja. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek144 használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e. Az elektromos kéziszerszámot megfelelően tartsa karban. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A kéziszerszám megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g. Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye gyelembe a munkakörülményeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. AZ AKKUMULÁTOROS SZERSZÁM KEZELÉSE ÉS HASZNÁLATA a. Csak a hozzá tervezett akkumulátorokkal használja a szerszámot! Bármely más akkumulátor használata sérülést vagy tüzet okozhat. b. Amikor nem használja az akkumulátort, akkor tartsa azt távol más fém tárgyaktól, mint például papírkapocs, aprópénz, tű, csavar vagy más kis fémtárgy, amelyek összeköthetik az egyik érintkezőt a másikkal! Az akkumulátor érintkezőinek rövidre zárása égést vagy tüzet okozhat. c. Szélsőséges körülmények között folyadék szivároghat ki az akkumulátorból; ne érjen hozzá! Ha véletlenül mégis hozzáér, akkor öblítse le vízzel! Ha a szemébe kerül, akkor kérjen orvosi segítséget! Az akkumulátorból kiszivárgó folyadék irritációt vagy égést okozhat. SZERVIZ a. Az elektromos kéziszerszámot csak szakképzett személy javíthatja, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

BIZTONSÁGI FIGYELMEZTETÉS AZ ÖSSZES

MŰVELETRE KÖZÖS BIZTONSÁGI FIGYELMEZTETÉSEK KÖSZÖRÜLÉSHEZ, CSISZOLÁSHOZ, DRÓTKEFÉLÉSHEZ, POLÍROZÁSHOZ ÉS CSISZOLÓ VÁGÓTÁRCSÁS MŰVELETEKHEZ a. Ez az elektromos kéziszerszám köszörűként, csiszológépként, drótkefeként, polírozógépként, gravírozógépként és daraboló csiszológépként használható. Vegyen gyelembe minden gyelmeztető jelzést, előírást, ábrát és adatot, amelyet az elektromos kéziszerszámhoz mellékeltek. Ha nem tartja be a következő előírásokat, akkor az áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. b. Ne használjon olyan tartozékokat, amelyeket a gyártó nem ehhez az elektromos kéziszerszámhoz tervezett, illetve használatát nem javasolta. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. c. A csiszoló tartozékok névleges fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A névlegesnél gyorsabban forgó csiszoló tartozékok széttörhetnek. d. A tartozék külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszám névleges teljesítményének. A hibásan méretezett tartozékokat nem lehet megfelelően irányítani. e. A csiszolókorongoknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkedniük kell az elektromos kéziszerszám tengelyére vagy befogóhüvelyébe. Az olyan tartozékok, amelyek nem illeszkednek pontosan a szerszám tengelyére, kiegyensúlyozatlanul forognak, erősen beremegnek és lehetetlenné tehetik a kéziszerszám irányítását. f. A tüskére szerelt korongokat, csiszolódobokat, vágótárcsákat vagy egyéb tartozékokat megfelelően be kell illeszteni a befogóhüvelybe vagy tokmányba. Ha a tüskét nem megfelelően fogja be és/vagy a korong túlnyúlása túl nagy, a befogott korong kilazulhat és nagy sebességgel kilőhet.145 g. Ne használjon megrongálódott tartozékokat. Vizsgálja meg minden egyes használat előtt a tartozékot: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a tartozék leesik, vizsgálja meg, nem rongálódott-e meg, vagy használjon egy hibátlan tartozékot. Miután ellenőrizte és felszerelte a tartozékot, kerülje el a jelenlévő személyekkel együtt a forgó tartozék síkját, és járassa egy percig az elektromos kéziszerszámot terhelés nélkül a legmagasabb fordulatszámon. A megrongálódott tartozékok ezalatt a próbaidő alatt általában már széttörnek. h. Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő védőálarcot, munkavédelmi szemüveget vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védőkesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám-és anyagrészecskéket. A munkavédelmi szemüvegnek meg kell védenie a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zajnak, halláskárosodást szenvedhet.

i. Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az

Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab vagy tartozék letört részei kirepülhetnek, és a közvetlen munkaterületen kívül is személyi sérülést okozhatnak. j. Az elektromos kéziszerszámot csak a szigetelt fogófelületeknél fogja meg, ha fennáll a veszélye, hogy a vágásra használt tartozék a rejtett vezetékekkel érintkezhet. Ha a tartozék feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám szabadon álló fémrészei szintén feszültség alá kerülhetnek és áramütést okozhatnak. k. Mindig fogja szilárdan a szerszámot a kezében az indítás során. A motor reakciónyomatéka a felgyorsítás során kifordíthatja a szerszámot a kezéből. l. A munkadarabot fogja le pillanatszorítóval, ahol ez lehetséges. A kisebb munkadarabokat soha ne fogja az egyik kezében, hogy a másik kezében tartott szerszámmal megmunkálja. A kis munkadarabok leszorítása esetén a kezeivel könnyebben irányíthatja a szerszámot. A kör alakú munkadarabok, például rudak, csövek vagy hengerek elgurulhatnak vágás közben, és ezzel a korong megszorulhat vagy Ön felé ugorhat. m. Soha ne tegye le az elektromos kéziszerszámot, mielőtt a tartozék teljesen leállna. A forgásban lévő tartozék beakadhat a felületbe, és Ön elveszítheti az uralmát az elektromos kéziszerszám felett. n. A tartozékok cseréje vagy beállítása után győződjön meg róla, hogy a befogóhüvely anyája, a tokmány vagy bármi más rögzítőelem megfelelően meg lett húzva. A kilazult beállítóeszközök váratlanul elmozdulhatnak, az irányítás elveszítését okozhatják, és az elszabadult forgó alkatrészek nagy erővel vágódhatnak ki. o. Az elektromos kéziszerszámot működés közben ne vigye másik helyre. A forgó tartozék egy véletlen érintkezés során beleakadhat a ruhájába, és a tartozék belefúródhat a testébe. p. Tisztítsa meg rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor ventilátora beszívja a port a házba, és a nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. q. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. r. Ne használjon olyan tartozékokat, amelyek alkalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb hűtőfolyadékok alkalmazása áramütéshez vezethet. VISSZARÚGÁS ÉS KAPCSOLÓDÓ FIGYELMEZTETÉSEK A visszarúgás a beékelődő vagy leblokkoló forgó tartozék, például csiszolókorong, csiszolószalag, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó tartozék hirtelen leállásához vezet. Ez az irányítatlan elektromos kéziszerszámot a tartozéknak a leblokkolási pillanatban fennálló forgási irányával szembeni irányban meglendíti. Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leáll, és így a csiszolókorong kiugorhat vagy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pillanatban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozdul el. A csiszolókorong ilyenkor el is törhet.146 A visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírt, megfelelő óvintézkedésekkel meg lehet gátolni. a. Tartsa szorosan az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszarúgó erőket. A kezelő személy megfelelő óvintézkedésekkel ellentarthat a visszarúgó erőknek. b. A sarkok és élek közelében különösen óvatosan dolgozzon, akadályozza meg, hogy a tartozék lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó tartozék a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy visszarúgáshoz vezethet. c. Ne fogjon be fogazott fűrészlapot. Az ilyen tartozékok gyakran visszarúgáshoz vezetnek, és a kezelő elveszítheti az uralmát az elektromos kéziszerszám felett. d. Mindig abban az irányban engedje a tartozékot az anyagba, amelyben a vágóél kilép az anyagból (amely irányba a forgácsokat is szórja). Ha rossz irányba tolja elő a szerszámot, a vágóél kilép a munkadarabból és a szerszámot az előtolás irányába rántja. e. Forgó fűrészkorongok, darabolókorongok, nagy sebességű vágószerszámok vagy wolfram-karbid vágókorongok használatakor mindig szorosan fogja be a munkadarabot. Ezek a korongok megszorulnak, ha enyhén megdönti őket a horonyban, és visszarúghatnak. Ha a darabolókorong megszorul, általában a korong maga törik el. Ha fűrészkorong, nagy sebességű vágószerszám vagy wolfram-karbid vágókorong szorul meg, kiugorhat a horonyból és elveszítheti az irányítást a szerszám felett. KÜLÖN BIZTONSÁGI FIGYELMEZTETÉSEK A CSISZOLÁSHOZ ÉS DARABOLÁSHOZ a. Kizárólag az adott elektromos kéziszerszámhoz és az adott alkalmazáshoz ajánlott tárcsatípusokat használja. Például soha ne csiszoljon egy darabolótárcsa oldalával. A darabolótárcsák arra vannak méretezve, hogy az anyagot a tárcsa élével munkálják le. Az ilyen tárcsákra ható oldalirányú erő a tárcsa töréséhez vezethet. b. Menetes csiszolókúpokhoz és dugókhoz kizárólag sértetlen korongtüskét használjon leesztergálás nélküli gyűrűvel, amely megfelelő méretű és hosszúságú. A megfelelő befogótüske csökkenti a törés valószínűségét. c. Kerülje el a darabolótárcsa „leblokkolását”, és ne gyakoroljon túl erős nyomást. Ne végezzen túl mély vágást. A túlterhelés megnöveli a tárcsa igénybevételét, a beékelődési vagy leblokkolási hajlamát, és visszarúgáshoz vagy a tárcsa töréséhez vezethet. d. Kerülje el a forgó tárcsa síkjába eső, és a tárcsa mögötti tartományt. Ha a tárcsa a munkadarabban a kezelőtől távolodó irányban mozog, akkor egy esetleges visszarúgás a forgó tárcsát és az elektromos kéziszerszámot egyenesen a kezelő felé lendíti. e. Ha a tárcsa megszorul, beékelődik, vagy ha a kezelő megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot, és tartsa azt mozdulatlanul, amíg a tárcsa teljesen leáll. Soha ne próbálja meg kihúzni a még forgó tárcsát a vágásból, mert ez visszarúgáshoz vezethet. Határozza meg és hárítsa el a megszorulás, beékelődés okát. f. Addig ne kapcsolja ismét be az elektromos kéziszerszámot, amíg az benne van a munkadarabban. Várja meg, amíg a tárcsa eléri a teljes fordulatszámát, majd óvatosan illessze be a vágásba. A tárcsa ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet. g. Támassza meg a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse egy beékelődő tárcsa következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot a tárcsa mindkét oldalán, a vágási vonal közelében, és a szélénél alá kell támasztani. h. Ha egy meglévő falban, vagy más be nem látható területen hoz létre „zseb alakú beszúrást“, járjon el különös óvatossággal. Az anyagba behatoló tárcsa gáz- vagy vízvezetékbe, elektromos vezetékbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.

NE MUNKÁLJON MEG A BERENDEZÉSSEL AZBESZTET TARTALMAZÓ ANYAGOKAT (az azbesztnek rákkeltő hatása van)

HOZZA MEG A SZÜKSÉGES VÉDŐINTÉZKEDÉSEKET, HA A MUNKÁK SORÁN EGÉSZSÉGKÁROSÍTÓ HATÁSÚ, ÉGHETŐ VAGY ROBBANÉKONY POROK KELETKEZHETNEK (egyes porfajták rákkeltő hatásúak); viseljen147 porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést KÜLÖNLEGES BIZTONSÁGI FIGYELMEZTETÉSEK

HÁZIÁLLATOK ÁPOLÁSÁHOZ

• A jelen termék kutyák és macskák karmainak ápolásához használandó

• A termék fogászati fúróként nem használható ember- vagy állatgyógyászati alkalmazásokban

• Az AT01-PGA ápolási kellékhez használjon kizárólag SD60-PGK csiszolókorongot és SC402 tüskét

• A háziállat ápolási kelléket ne használja az összes alkotóelem nélkül, használati utasításoknak megfelelően

• A háziállatok szőrét tartsa távol a forgó alkatrészektől JELLEMZŐK Modellszám ............7020-PGK Névleges feszültség ......6,0V Névleges fordulatszám ....7 000/ 18 000 ford./perc Befogási átmérő .........3,2 mm Elemek. . . . . . . . . . . . . . . . . 4 x AA/1,5V HÁZIÁLLAT ÁPOLÁSI KÉSZLET

ÖSSZESZERELÉS TARTOZÉKOK, BEFOGÓHÜVELYEK CSERÉJE VAGY A SZERSZÁM SZERVÍZELÉSE ELŐTT MINDIG KAPCSOLJA KI A SZERSZÁMGÉPET ELEMEK 5 Az Y elemek beszereléséhez (nincsenek mellékelve) nyomja meg a H kioldási gombokat a C elemadapteren és húzza le a szerszámról. Helyezze be az elemeket a C adapterbe (ügyeljen a helyes polaritásra) és csúsztassa az adaptert a szerszámra kattanásig. Az elemek eltávolításához nyomja meg a H kioldási gombokat és húzza le a C elemadaptert (vigyázzon, hogy az elemek ne essenek ki). Az elemeket mindig egyszerre cserélje. Csak egyetlen márkájú, ugyanazon kapacitású elemet használjon. Amennyiben a szerszámot hosszabb ideig nem használja, mindig vegye ki az elemeket belőle. Kizárólag C elemadaptert használjon a 7020-PGK Dremel modellhez. Kizárólag AA/1,5 V nem újratölthető alkalin elemet használjon a szerszámhoz. A használt elemeket távolítsa el a szerszámból.

Csavarja le és távolítsa el az F orrburkolatot a szerszámról az óramutató járásával ellentétes irányba csavarva, amíg lejön a szerszámról. A befogóhüvely-anya meglazításhoz, elsőként nyomja meg az A tengelyrögzítő gombot, és kézzel forgassa meg a D befogóhüvely-anyát, amíg a tengelybiztosító rögzítő bekattan, és megakadályozza a további forgást. ! A szerszám működése közben ne kattintsa be a tengelybiztosító rögzítőt. Az A tengelybiztosító rögzítővel bekapcsolva, lazítsa meg a D befogóhüvely-anyát A Tengelyrögzítő gomb B Kapcsoló C Elemadapter D Befogóhüvely-anya E Befogóhüvely F Orrkupak G Tengely H Kioldó gomb I Befogóhüvely-kulcs J Karomápoló kellék (AT01-PGA) K Átlátszó kupak L Rögzítő M Zsanér N Csiszolókorong nyílás O Kis gomb P Magasságállító csatorna Q Kiálló rész R Tüske (SC402) S Kék távtartó T Rugós hüvely U Interfész a tüskén V Csiszolókorong (SD60-PGK) (3x) W Interfész csiszolókorongon Y Elem AA/1,5 V (4x) (nincs mellékelve)148 (csavarja az óramutató járásával ellentétes irányba) Szükség esetén használja a kulcsot. A befogóhüvely-anyát tartozék behelyezésekor lazán kell rácsavarozni. Helyezze be az R tüskét az E befogóhüvelybe. Bizonyosodjon meg arról, hogy az S, kék távtartó a tüskén leér a befogóhüvely-anya fenekére (a tüske beszerelése a helyes mélységre). Az A tengelybiztosító rögzítővel bekapcsolva, húzza meg a D befogóhüvely-anyát (csavarja az óramutató járásával megegyező irányba) az I kulcssal. MEGJEGYZÉS: Amennyiben a tüske nem talál a befogóhüvelybe, lehetséges, hogy a tüske a befogóhüvely-anyába beragadt. Ebben a helyzetben, távolítsa el a befogóhüvely-anyát a szerszámról, folytatva a csavarást az óra járásával ellentétes irányba. Amennyiben a befogóhüvely nem válik le a befogóhüvely-anyától amikor a szerszámról leszereli, nyomja le az R tüske szárát a lyukba a D befogóhüvely- anyában. Így, az E befogóhüvely kinyomja a befogóhüvely-anyát. Rakja össze a szerkezetet az E befogóhüvelyt a G szárra szerelve és a D befogóhüvely-anyát az óramutató járásával megegyező irányba csavarva.

A CSISZOLÓKORONG SZERELÉSE 7

Húzza a T rugós hüvelyt LEFELE, a szerszám fele egy kézzel, és tartsa meg. A másik kezével állítsa a tüskén levő U interfészt a csiszolókorongon levő W interfésszel egy vonalba. Helyezze a tüskén levő csiszolókorongot egy, közvetlenül az U interfész alatt levő pontra és fordítsa el 90 fokkal, amíg a W interfész a T hüvellyel egy vonalba kerül. Engedje el a T hüvelyt. A V csiszolókorongnak most helyben kell lennie. ! A csiszolókorong helytelen felhelyezése a tüskére személyes sérüléseket vagy anyagi károkat eredményezhet. A helyes felszerelés ellenőrzése végett rögzítse az A tengelyrögzítő gombot és fordítsa el a V csiszolókorongot. A V csiszolókorong nem foroghat a tüskén. A csiszolókorong eltávolításához húzza a T rugós hüvelyt LEFELE, a szerszám fele egyik kezével, tartsa a T hüvelyt egy helyben miközben a V csiszolókorongot 90 fokkal elcsavarja, majd távolítsa el a csiszolókorongot. A KAROMVÉDŐ KELLÉK SZERELÉSE 8 ! A kellék szerelése előtt bizonyosodjon meg, hogy a tüske és a csiszolókorong helyesen vannak felszerelve.

1. Vegye le a K átlátszó kupakot a kupak belsejében levő O kis gombok futtatásával

a P magasság beállítási csatornák mentén, amíg a szélvezető nyíláshoz nem ér.

2. Oldja ki az L rögzítőt.

3. Nyissa ki a kelléket.

4. Helyezze a keléket a szerszám menetes orrára és csukja össze a kelléket az L

rögzítő teljes bekapcsolásáig.

5. Csavarja el a teljes J kelléket az óramutató járásával megegyező irányba,

ahhoz, hogy a menetes orron a helyére csavarja (bizonyosodjon meg, hogy a biztonságosan meg van szorítva, hogy a helyzetét ne változtathassa meg használat közben). Szerelje vissza a K átlátszó kupakot (egyszerűen kövesse az 1. lépést visszafele). Csavarja el az átlátszó kupakot úgy, hogy a kis gombok a P csatorna mélyére kerüljenek (a „3” szám irányába). A szerelés végén hallani fogja a kupak bekattanását. Ne erőltesse az átlátszó kupakot a szélvezetőkön kívülre. HASZNÁLAT

A háziállatok első karomápolása aggasztó lehet a háziállatra és a tulajdonására nézve is. A kis korban elkezdett, és a háziállat nevelésének részét képező karomápolás során a kedvence a művelethez hozzászokik. Előbb, szoktassa meg a háziállatot ahhoz, hogy biztonságban érezze magát a mancsainak érintésével és tapintásával, mielőtt a forgószerszámot alkalmazná. Az egyik mód erre a lábak, mancsok, ujjak masszírozása pár percet legalább naponta egyszer. Majd alakítson ki egy pozitív társulást a tapasztalattal, és jutalmazza meg kedvenc rágcsálnivalójával. Ezután, segítsen abban, hogy a háziállat fokozatosan megszokja a forgószerszámot. Hagyja szaglászni a szerszámot kikapcsolt állapotban. Majd, a szerszámot kézben tartva, kapcsolja be és hagyja, hogy a kedvence hallgassa a szerszám zaját működés közben. Fokozatosan dolgozzon azon, hogy a háziállat karmait a csiszolókoronggal149 megérintse egy másodpercnél kevesebb ideig. Egyelőre ne csiszolja a karmokat; egyszerűen hagyja a háziállatot megismerkedni a szerszámmal. A megszokási eljárás során, bátorítsa a háziállatot és jutalmazza meg rágcsálnivalóval. Ez az eljárás több napig vagy hétig is eltarthat.

A KAROM ANATOMIÁJA 9

A háziállat karmainak ápolása előtt azonosítsa az élő szövetet. A 9. kép a háziállat karmainak alapfelépítését ábrázolja. A külső karom kemény és érzéktelen, mivel idegvégződést nem tartalmaz. A karom közepén található az élő szövet. Ezt vékony vérerek és idegvégződések képezik, és nagyon érzékeny. Az élő szövetben egy vérér található, amely a karmot „táplálja”. Amennyiben az élő szövetet elvágja a karom ápolása során, a karom vérezni fog. A világos színű karmok legtöbbször elég átlátszóak ahhoz, hogy a rózsaszín élő szövetet megláthassa. Lehetséges, hogy a sötét színű karmok nem engedik meg az élő szövet azonosítását. A háziállatok világos és sötét színű karmokkal rendelkezhetnek, amelyek megkönnyítik az élő szövet azonosítását. A 9. kép a helyes szög becslését ábrázolja, amelyben a háziállat karmát vághatja. A helyes szög nagyujj szabálya: 45 fok felfele a mancs aljától. A KAROM ÁPOLÁSA Aq ! A szerszámot soha ne fogja a kelléktől. A szerszám kelléktől való tartása váratlan elmozdulást eredményezhet, a vezérelhetőség elvesztését okozva. Helyezze a háziállat mancsát a Q kiálló részre úgy, hogy a karom közeledjen, de ne érintse meg a V csiszolókorongot. Kapcsolja be a szerszámot a B gombot a „LO” (Alacsony) (1) helyzetbe csúsztatva, amely kb. 6500 ford/percnek felel meg. A „HI” (Magas) beállítás is használható, amennyiben Önnek és a kutyájának elfogadható. Támassza alá az ujjat és a karmot egy kézben, míg a másikkal a forgószerszámot használja. Ez a tartás kényelmesebb a háziállatnak és a csökkenti a mancsot érő rezgéseket. A mancs aljának enyhen lenyomása a karmot kinyújtja, így az ápolás könnyebbé válik. Fontos, hogy hagyja a forgószerszám fordulatszámát dolgozni; soha ne gyakoroljon nyomást a csiszolókoronggal a karomra. A csiszolókorong nyomása a karmot felhevítheti, kellemetlen érzést okozva az állatnak. A forgó csiszolókorongot nem szabad három másodpercnél többet a karmon tartani. Ne koncentráljon egy karom ápolásának befejezésére, hanem csiszolja mindegyiket egy kis ideig, az egyik mancsról, majd a másikról. Így időt nyer a karmok lehűléséhez. Az eljárást szükség szerint megismételheti. Vágja le a karmokat olyan hosszra, hogy szinte érintsék a talajt. Kapcsolja ki a szerszámot a B kapcsoló „OFF” (Kikapcsolt) (0) állapotba csúsztatásával.

BIZTONSÁGI JAVASLATOK

Egyes háziállatok idegesek lehetnek a szerszám jelenlétében, úgyhogy a legjobb ha valaki lefogja. A szerszám kezelőjének mindkét kezére szüksége van a karmok vágásához, úgyhogy segítséget jelent egy második személy jelenléte, aki a háziállatot megfogja. Amennyiben véletlenül szőr kerül a forgószerszámba, kapcsolja ki rögtön a szerszámot és tekerje le a szőrt róla. A kiemelkedően hosszú szőrű háziállatok esetén használjon egy régi harisnyát ahhoz, hogy a lábujjat, mancsot, lábat letakarja és a karmot elkülönítse. Nyomja ki a karmot a harisnya végén egy nyíláson. Tartson kézügyben vérzéscsillapító port. A vérzéscsillapító por a legtöbb állatboltban megtalálható. A helyes használat érdekében kövesse a csomagoláson levő útmutatásokat.

KARBANTARTÁS ÉS TISZTITAS

A BALESETEK ELKERÜLÉSE ÉRDEKÉBEN TISZTÍTÁS ELŐTT MINDIG ÁRAMTALANÍTSA A SZERSZÁMOT ÉS/VAGY A TÖLTŐT A szerszámot a leghatékonyabban száraz sűrített levegővel lehet megtisztítani. Mindig viseljen védőszemüveget, amikor a szerszámot sűrített levegővel tisztítja. A szellőzőnyílásokat, a kapcsolókat és a karokat mindig tartsa tisztán és idegen anyagoktól mentesen. Ne próbálja meg a szerszám nyílásait hegyes tárgyakkal megtisztítani. Távolítsa el a karomápoló kelléket a szerszámról szükség szerint ahhoz, hogy a karom, por vagy más maradványokat eltávolítson. Csak a kelléket szabad mosni meleg vízzel, majd szárítsa meg jól egy tiszta ruhával, mielőtt újra a szerszámra illesztené.150

EGYES TISZTÍTÓSZEREK ÉS OLDÓSZEREK KÁRT OKOZHATNAK A MŰANYAG ALKATRÉSZEKBEN. Ilyenek például a következők: benzin, szén tetraklorid, klórt tartalmazó tisztító oldószerek, ammónia és ammóniát tartalmazó háztartási tisztítószerek.

FELHASZNÁLÓ ÁLTAL NEM JAVÍTHATÓ BELSŐ ALKATRÉSZEKET TARTALMAZ. A JOGOSULATLAN SZEMÉLY ÁLTAL VÉGZETT MEGELŐZŐ KARBANTARTÁS A BELSŐ VEZETÉKEK ÉS ALKATRÉSZEK ROSSZ HELYRE TÖRTÉNŐ BEKÖTÉSÉVEL KOMOLY VESZÉLYT OKOZHAT. Azt ajánljuk, hogy a szerszám javítását bízza Dremel szervizközpontra. A Dremel termék garanciája megfelel a törvényi, illetve országspecikus előírásoknak; a normális használatból eredő kopás és elhasználódás, túlterhelés és helytelen kezelés miatt bekövetkező károsodásokra a garancia nem terjed ki. Panasz esetén küldje vissza a szerszámot vagy a töltőt szétszerelés nélkül a vásárlást igazoló dokumentumokkal együtt a kereskedőhöz.

A DREMEL ELÉRHETŐSÉGEI

A Dremel szervíz és garanciális információival, termékválasztékával, támogatásával és bármilyen kérdéssel kapcsolatban a www.dremel.com címen talál információt.

Zajnyomás-szint (szokásos eltérés: 3 dB) dB(A) <70 Rezgés (háromtengelyű vektorösszeg) m/s

<2,5 Rezgés Bizonytalanság K m/s

1,5 MEGJEGYZÉS: A feltüntetett rezgés teljes érték, amelyet standard teszteljárással mértünk, és az érték használható a szerszámok összehasonlítására. Kitettség előzetes elemzésére is használható. A szerszám használati módjától függően a készülék rezgésének mértéke eltérhet a megadott legnagyobb értéktől. Az aktuális helyzetnek megfelelően becsülje meg a veszélyeztetettséget, és annak megfelelően alkalmazza a személyes védelmet (gyelembe véve a munkafolyamat minden egyes részét, például azt is, amikor még szabadon forog a szerszám a kikapcsolás után).

Az elektromos kéziszerszámot, az elemeket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Selejtezés előtt védje az akkumulátorvégződéseket erős ragasztószalaggal a rövidzár megelőzése érdekében. CSAK AZ EU-TAGORSZÁGOK SZÁMÁRA 4 Az Elektromos és elektronikus hulladékokra vonatkozó 2012/19/EK sz. Európai Irányelvnek, és az adott országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat elkülönítve össze kell gyűjteni, és környezetvédelmi szempontból megfelelő módon kell eltávolítani.
