NÁVOD NA OBSLUHU 7020 DREMEL

Pôvodnej EU vyhlásenie o zhode Malé rotačné náradie

uvedených smerníc a nariadení a je v súlade s nasledujúcimi normami.

VÝSTRAHA PREČÍTAJTE SI VŠETKY BEZPEČNOSTNÉ UPOZORNENIA A POKYNY Nedodržanie akéhokoľvek z uvedených upozornení či pokynov môže zapríčiniť úraz elektrickým prúdom, požiar alebo vážne zranenie. Všetky upozornenia a pokyny si odložte na použitie v budúcnosti. Výraz „elektrické náradie“ sa vo všetkých upozorneniach vzťahuje na elektrické náradie napájané zo siete (káblom) alebo batériou (bez kábla).

BEZPEČNOSŤ NA PRACOVISKU

a. Pracovisko udržiavajte čisté a dobre osvetlené. Neupratané alebo slabo osvetlené miesta sú častou príčinou nehôd. b. Nepoužívajte elektrické náradie vo výbušnom prostredí, teda v blízkosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu spôsobiť vznietenie prachu alebo pár. c. Počas práce s elektrickým náradím zabráňte prístupu detí a nepovolaných osôb. Akékoľvek rozptyľovanie pozornosti môže viesť k strate kontroly nad nástrojom.

ELEKTRICKÁ BEZPEČNOSŤ

a. Zástrčky elektrických prístrojov musia zodpovedať zásuvkám. Nerobte na zástrčke nikdy žiadne úpravy. Nepoužívajte adaptér zástrčiek s uzemnenými elektrickými prístrojmi. Neupravené zástrčky a zásuvky znižujú riziko zasiahnutia elektrickým prúdom. b. Zabráňte kontaktu tela s uzemnenými povrchmi, ako je potrubie, radiátory, sporáky alebo chladničky. Zvýšené riziko úrazu elektrickým prúdom je v prípade, že je vaše telo uzemnené. c. Nevystavujte elektrické prístroje dažďu ani vlhku. Vniknutie vody do elektrického prístroja zvýši riziko úrazu elektrickým prúdom. d. Nepoužívajte kábel na iné účely, než na ktoré je určený. Nikdy pomocou239 kábla nenoste, neťahajte elektrický prístroj ani ho nevyťahujte zo zásuvky. Ukladajte kábel mimo zdroja tepla, oleja, ostrých okrajov a pohyblivých predmetov. Poškodený alebo rozpletený kábel zvyšuje riziko úrazu elektrickým prúdom. e. Pri vonkajšom použití prístroja použite predlžovací kábel vhodný na vonkajšie použitie. Použitie kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom. f. Ak je nutné používať elektrické náradie vo vlhkom prostredí, použite zariadenie na ochranu pred zvyškovým prúdom. Používanie zariadenia na ochranu pred zvyškovým prúdom znižuje riziko zásahu elektrickým prúdom.

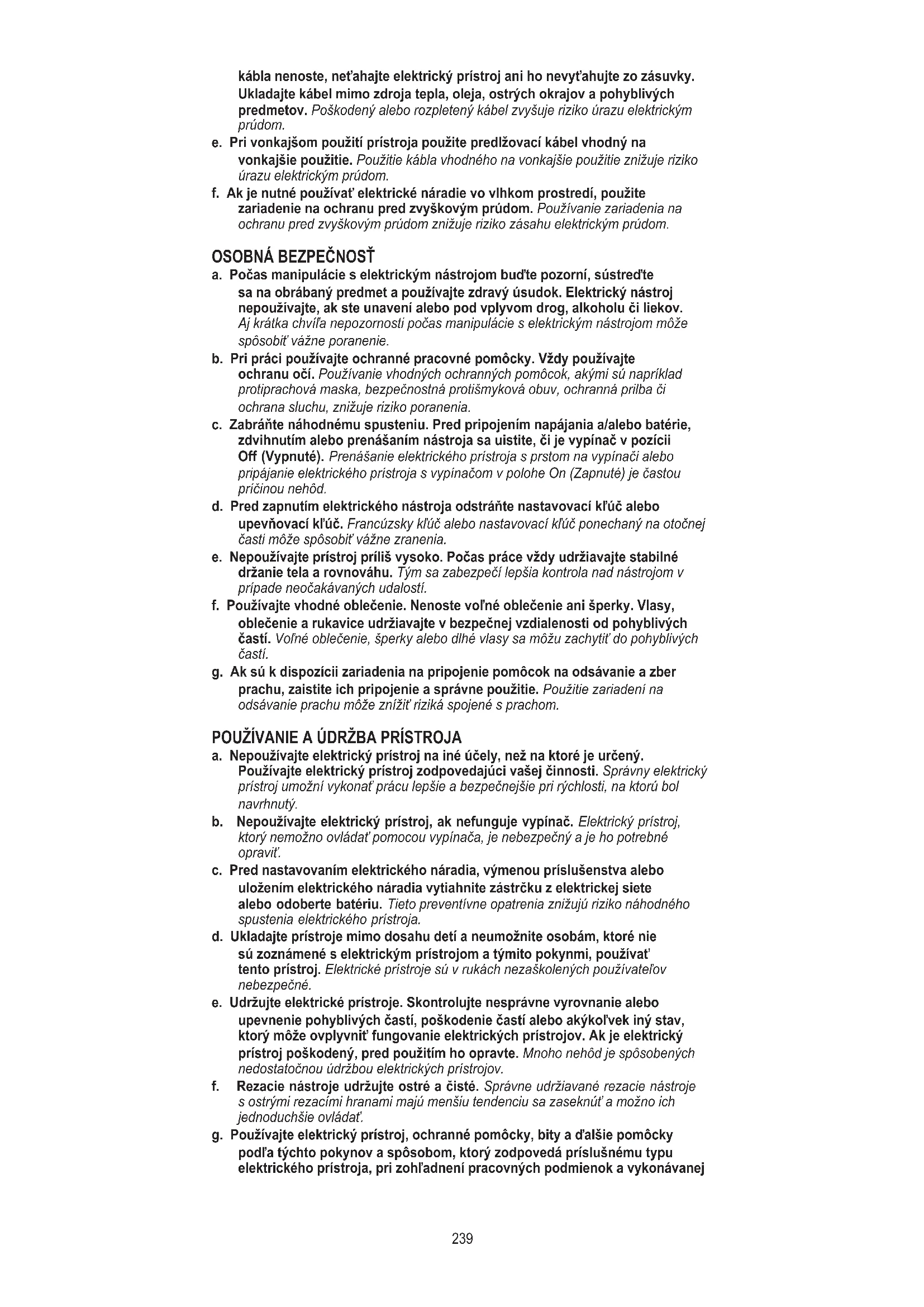

a. Počas manipulácie s elektrickým nástrojom buďte pozorní, sústreďte sa na obrábaný predmet a používajte zdravý úsudok. Elektrický nástroj nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu či liekov. Aj krátka chvíľa nepozornosti počas manipulácie s elektrickým nástrojom môže spôsobiť vážne poranenie. b. Pri práci používajte ochranné pracovné pomôcky. Vždy používajte ochranu očí. Používanie vhodných ochranných pomôcok, akými sú napríklad protiprachová maska, bezpečnostná protišmyková obuv, ochranná prilba či ochrana sluchu, znižuje riziko poranenia. c. Zabráňte náhodnému spusteniu. Pred pripojením napájania a/alebo batérie, zdvihnutím alebo prenášaním nástroja sa uistite, či je vypínač v pozícii Off (Vypnuté). Prenášanie elektrického prístroja s prstom na vypínači alebo pripájanie elektrického prístroja s vypínačom v polohe On (Zapnuté) je častou príčinou nehôd. d. Pred zapnutím elektrického nástroja odstráňte nastavovací kľúč alebo upevňovací kľúč. Francúzsky kľúč alebo nastavovací kľúč ponechaný na otočnej časti môže spôsobiť vážne zranenia. e. Nepoužívajte prístroj príliš vysoko. Počas práce vždy udržiavajte stabilné držanie tela a rovnováhu. Tým sa zabezpečí lepšia kontrola nad nástrojom v prípade neočakávaných udalostí. f. Používajte vhodné oblečenie. Nenoste voľné oblečenie ani šperky. Vlasy, oblečenie a rukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g. Ak sú k dispozícii zariadenia na pripojenie pomôcok na odsávanie a zber prachu, zaistite ich pripojenie a správne použitie. Použitie zariadení na odsávanie prachu môže znížiť riziká spojené s prachom. POUŽÍVANIE A ÚDRŽBA PRÍSTROJA a. Nepoužívajte elektrický prístroj na iné účely, než na ktoré je určený. Používajte elektrický prístroj zodpovedajúci vašej činnosti. Správny elektrický prístroj umožní vykonať prácu lepšie a bezpečnejšie pri rýchlosti, na ktorú bol navrhnutý. b. Nepoužívajte elektrický prístroj, ak nefunguje vypínač. Elektrický prístroj, ktorý nemožno ovládať pomocou vypínača, je nebezpečný a je ho potrebné opraviť. c. Pred nastavovaním elektrického náradia, výmenou príslušenstva alebo uložením elektrického náradia vytiahnite zástrčku z elektrickej siete alebo odoberte batériu. Tieto preventívne opatrenia znižujú riziko náhodného spustenia elektrického prístroja. d. Ukladajte prístroje mimo dosahu detí a neumožnite osobám, ktoré nie sú zoznámené s elektrickým prístrojom a týmito pokynmi, používať tento prístroj. Elektrické prístroje sú v rukách nezaškolených používateľov nebezpečné. e. Udržujte elektrické prístroje. Skontrolujte nesprávne vyrovnanie alebo upevnenie pohyblivých častí, poškodenie častí alebo akýkoľvek iný stav, ktorý môže ovplyvniť fungovanie elektrických prístrojov. Ak je elektrický prístroj poškodený, pred použitím ho opravte. Mnoho nehôd je spôsobených nedostatočnou údržbou elektrických prístrojov. f. Rezacie nástroje udržujte ostré a čisté. Správne udržiavané rezacie nástroje s ostrými rezacími hranami majú menšiu tendenciu sa zaseknúť a možno ich jednoduchšie ovládať. g. Používajte elektrický prístroj, ochranné pomôcky, bity a ďalšie pomôcky podľa týchto pokynov a spôsobom, ktorý zodpovedá príslušnému typu elektrického prístroja, pri zohľadnení pracovných podmienok a vykonávanej240 práci. Použitie elektrického prístroja na iné operácie, než na aké je prístroj určený, môže mať za následok nebezpečné situácie. POUŽÍVANIE A ÚDRŽBA BATÉRIOVÉHO PRÍSTROJA a. Elektrické prístroje používajte len s batériami navrhnutými špeciálne pre ne. Používaním iných batérií sa vystavujete riziku zranenia a požiaru. b. Keď batérie nepoužívate, uložte ich v dostatočnej vzdialenosti od iných kovových predmetov, ako sú sponky na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové predmety. V opačnom prípade by mohlo vzniknúť prepojenie medzi koncovkami batérie. Skrat na koncovkách batérie môže spôsobiť popálenie alebo požiar. c. V nevhodnom prostredí môže tekutina z batérie vytiecť; vyhýbajte sa priamemu kontaktu s tekutinou. Ak dôjde k náhodnému kontaktu, opláchnite zasiahnuté miesto vodou. Ak sa tekutina dostane do očí, vyhľadajte odbornú lekársku pomoc. Tekutina z batérie môže spôsobiť podráždenie alebo popálenie. SERVIS a. V prípade potreby odovzdajte elektrické náradie do opravy kvalikovanému odborníkovi. Je nevyhnutné používať len identické náhradné súčiastky. Len tak sa zabezpečí bezpečnosť ďalšieho používania nástroja.

BEZPEČNOSTNÉ UPOZORNENIA PRE VŠETKY

ČINNOSTI BEZPEČNOSTNÉ VÝSTRAHY SPOLOČNÉ PRE ČINNOSTI BRÚSENIA, PIESKOVANIA, KEFOVANIA, LAKOVANIA, VYREZÁVANIA A ABRAZÍVNE ROZBRUSOVANIA a. Tento elektrický nástroj je určený na brúsenie, pieskovanie, kefovanie, leštenie a rezanie. Rešpektujte všetky výstražné upozornenia, pokyny, obrázky a údaje, ktoré ste dostali s týmto ručným elektrickým náradím. Nedodržanie akéhokoľvek z nižšie uvedených pokynov môže zapríčiniť úraz elektrickým prúdom, požiar alebo vážne zranenie. b. Nepoužívajte žiadne také príslušenstvo, ktoré nebolo výrobcom určené a odporúčané špeciálne pre tento nástroj. Okolnosť, že príslušenstvo sa dá na toto ručné elektrické náradie upevniť, ešte neznamená, že to zaručuje jeho bezpečné používanie. c. Prípustný počet obrátok pracovného nástroja musí byť minimálne taký vysoký ako maximálny počet obrátok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, by sa mohlo zničiť. d. Vonkajší priemer a hrúbka príslušenstva musia zodpovedať rozmerovým údajom uvedeným na vašom elektrickom prístroji. Príslušenstvo, ktoré nemá správnu veľkosť, sa nedá dostatočne ovládať. e. Veľkosť otvorov kotúčov, pieskovacích bubnov alebo akéhokoľvek príslušenstva musí riadne pasovať na vreteno alebo klieštinu prístroja. Pracovné nástroje, ktoré presne nepasujú na brúsne vreteno ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mať za následok stratu kontroly nad náradím. f. Kotúče upevňované upínacím tŕňom, pieskovacie bubny, rezné nástroje alebo iné príslušenstvo musia byť úplne zasunuté v klieštine alebo upínacej hlave. Ak nie je upínací tŕň nedostatočne uchytený a/alebo je presah kotúča príliš veľký, namontované koleso sa môže uvoľniť a môže sa vymrštiť vysokou rýchlosťou. g. Nepoužívajte žiadne poškodené príslušenstvo. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako napr. brúsne kotúče, vyštrbené alebo vylomené, či nemajú brúsne taniere vylomené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvoľnené alebo polámané drôty. Keď ručné elektrické náradie alebo pracovný nástroj spadli na zem, prekontrolujte, či nie sú poškodené, alebo použite nepoškodený pracovný nástroj. Keď ste prekontrolovali a upli pracovný nástroj, zabezpečte, aby ste neboli v rovine rotujúceho nástroja, ani sa tam nenachádzali ani žiadne iné osoby, ktoré sú v blízkosti Vášho pracoviska, a nechajte ručné elektrické náradie bežať jednu minútu na maximálne obrátky. Poškodené pracovné nástroje sa obyčajne za tento čas testovania zlomia. h. Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce použite ochranný štít, ochrannú masku alebo ochranné okuliare. Pokiaľ241 je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá zadrží odletujúce drobné čiastočky brusiva a obrábaného materiálu. Ochrana zraku musí byť schopná zadržať lietajúce úlomky, ktoré vzniknú pri rôznych prácach. Ochrana proti prachu alebo ochranná dýchacia maska musí predovšetkým odltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Dlhotrvajúce vystavenie nadmernému hluku môže spôsobiť stratu sluchu.

i. Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od

Vášho pracoviska. Osoba vstupujúca do pracovného priestoru musí použiť ochranné vybavenie. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobiť poranenie osôb aj mimo priameho pracoviska. j. Pri práci, pri ktorej sa môže rezacie príslušenstvo dostať do kontaktu so skrytým vedením, držte elektrický prístroj iba za izolované povrchy určené na držanie. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. k. Počas spúšťania nástroj vždy držte pevne vo svojej ruke (rukách). Záťažný moment motora, keďže pridáva na plnú rýchlosť, môže spôsobiť otočenie nástroja. l. Počas skúšania vždy podoprite obrobok pomocou svoriek. Počas používania malý obrobok nikdy nedržte v jednej ruke a nástroj v druhej ruke. Zasvorkovanie malého obrobku vám umožňuje používať vašu ruku (ruky) na ovládanie nástroja. Okrúhle materiály, ako napríklad spájacie kolíky, rúrky alebo potrubia majú počas rezania tendenciu rolovania a môžu spôsobiť, že sa ich časť zakliní alebo vyskočí smerom k vám. m. Nikdy neodkladajte ručné elektrické náradie skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím. n. Po výmene vrtákov alebo po akomkoľvek nastavovaní sa uistite, že je pevne utiahnutá matica upínacieho puzdra a ostatné nastavovacie zariadenia. Uvoľnené nastavovacie zariadenia sa môžu neočakávane posunúť a spôsobiť stratu kontroly, uvoľnené rotačné komponenty budú prudko vymrštené. o. Nikdy nemajte ručné elektrické náradie zapnuté vtedy, keď ho prenášate na iné miesto. Pri náhodnom kontakte s rotujúcim príslušenstvom môže dôjsť k zachyteniu oblečenia a pritiahnutiu prístroja k telu. p. Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora nasaje prach do krytu a nadmerné nahromadenie kovového prachu môže spôsobiť elektrické nebezpečenstvo. q. Nepoužívajte toto ručné elektrické náradie v blízkosti horľavých materiálov. Iskry môžu spôsobiť vznietenie týchto materiálov. r. Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Použitie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok usmrtenie alebo úraz elektrickým prúdom. SPÄTNÝ RÁZ A SÚVISIACE UPOZORNENIA Spätný náraz je náhlou reakciou náradia na vzpriečený, zaseknutý alebo blokujúci pracovný nástroj, napríklad brúsny kotúč, brúsny tanier, drôtená kefa a pod. Zvieranie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, ktoré následne spôsobí nútený pohyb nekontrolovaného nástroja v smere proti otáčaniu príslušenstva. Keď sa napríklad brúsny kotúč vzprieči alebo zablokuje v obrobku, môže sa hrana brúsneho kotúča, ktorá je zapichnutá do obrobku, zachytiť sa v materiáli a tým sa vylomiť z brúsneho taniera, alebo spôsobiť spätný ráz náradia. Brúsny kotúč sa potom pohybuje smerom k osobe alebo smerom preč od nej podľa toho, aký bol smer otáčania kotúča na mieste zablokovania. Brúsne kotúče sa môžu v takomto prípade aj rozlomiť. Spätný ráz je následkom nesprávneho a chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabrániť. a. Ručné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Operátor dokáže ovládať sily spätného nárazu, ak sú vykonané správne opatrenia. b. Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán a pod. Zabráňte tomu, aby obrobok vymrštil pracovný nástroj proti Vám, alebo aby sa v ňom pracovný nástroj zablokoval. Rotujúci pracovný nástroj má sklon zablokovať sa v rohoch, na ostrých hranách alebo vtedy, keď je vyhodený. To má za následok stratu kontroly alebo spätný ráz.242 c. Nepripájajte pílový list so zúbkami. Takéto nástroje často spôsobujú spätný ráz alebo stratu kontroly nad náradím. d. Vrták veďte vždy do materiálu v rovnakom smere, ako vychádza špička z materiálu (čo je rovnaký smer, ako vychádzajú hobliny). Posúvanie nástroja v nesprávnom smere spôsobí vylezenie špičky vrtáku mimo obrobok a potiahnutie nástroja v smere posúvania. e. Pri používaní rotačných pilníkov, rezacích kotúčov, vysokorýchlostných rezačiek alebo karbidových brúsok majte obrobok vždy pevne zasvorkovaný. Tieto kotúče sa pri slabom vychýlení zachytia v drážke a môžu spôsobiť spätný úder. Ak sa brúsny kotúč zachytí, zvyčajne sa samotný kotúč zlomí. Ak sa zachytí rotačný pilník, vysokorýchlostná rezačka alebo karbidová brúska, môže vyskočiť z drážky a vy môžete stratiť kontrolu nad nástrojom. BEZPEČNOSTNÉ UPOZORNENIA ŠPECIFICKÉ PRE BRÚSENIE A

a. Používajte iba také typy kotúčov, ktoré sú odporúčané pre váš nástroj a iba na odporúčané účely. Napríklad: Nikdy nesmiete brúsiť bočnou plochou rezacieho kotúča. Abrazívne rezacie kotúče sú určené na rezanie obvodom, bočné sily pôsobiace na tieto kotúče môžu spôsobiť ich poškodenie. b. Pre závitové abrazívne kužele a prípojky používajte iba nepoškodené upínacie tŕne s neuvoľnenou prírubou ramena, ktorá má správnu veľkosť a dĺžku. Správne upínacie tŕne znížia možnosť zlomenia. c. Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykonávajte žiadne nadmierne hlboké rezy. Preťaženie brúsneho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpriečenie alebo zablokovanie a tým zvyšuje aj možnosť vzniku spätného nárazu alebo zlomenia brúsneho kotúča. d. Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a za ním. Keď pohybujete rezacím kotúčom v obrobku smerom od seba, v prípade spätného rázu môže byť ručné elektrické náradie vymrštené rotujúcim kotúčom priamo na Vás. e. Ak sa rezací kotúč zablokuje, alebo ak prerušíte prácu, ručné elektrické náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nepokúšajte sa vyberať rezací kotúč z rezu vtedy, keď ešte beží, pretože by to mohlo mať za následok vyvolanie spätného rázu. Skontrolujte a vykonajte nápravnú činnosť na zníženie príčiny zaseknutia alebo zachytenia kotúča. f. Nikdy znova nezapínajte ručné elektrické náradie dovtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opatrne pokračovať v reze, počkajte, kým dosiahne rezací kotúč maximálny počet obrátok. V opačnom prípade sa môže rezací kotúč zaseknúť, vyskočiť z obrobku alebo vyvolať spätný ráz. g. Veľké platne pri rezaní podoprite, aby ste znížili riziko spätného rázu zablokovaním rezacieho kotúča. Veľké obrobky sa môžu následkom vlastnej hmotnosti prehnúť. Obrobok treba podoprieť na oboch stranách, aj v blízkosti rezu aj v blízkosti hrany. h. Mimoriadne opatrený buďte pri rezaní do neznámych stien alebo do iných neprehľadných miest. Zapichovaný rezací kotúč (zanorenie) môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobiť spätný ráz.

CHRÁŇTE SA PROTI PRACHU, KTORÝ MÔŽE VZNIKAŤ POČAS PRÁCE A MÔŽE BYŤ ZDRAVIU ŠKODLIVÝ, HORĽAVÝ ALEBO VÝBUŠNÝ (niektoré druhy prachu sú považované za karcinogénne); používajte protiprachovú masku a v prípade použiteľnosti pripojte odsávač prachu/úlomkov

• Tento výrobok je určený len na upravovanie pazúrov psa alebo mačky

• Tento výrobok nie je určený na používanie ako zubná vŕtačka v humánnej alebo veterinárnej medicíne

• S nadstavcom na starostlivosť o domáce zvieratká AT01-PGA používajte iba brúsne kotúče SD60-PGK a upínací tŕň SC402

• Nadstavec na starostlivosť o domáce zvieratká nepoužívajte bez všetkých dielov nainštalovaných podľa návodu na použitie243

• Udržiavajte mimo dosahu vody

• Srsť domácich zvieratiek udržiavajte mimo dosahu otáčajúcich sa častí TECHNICKÉ ÚDAJE Model č. ...............7020-PGK Menovité napätie .........6,0V Menovitá rýchlosť ........7 000 - 18 000 /min. Priemer klieštiny .........3,2 mm Batérie .................4 x AA/1,5 V

BATÉRIE 5 Ak chcete vložiť batérie Y (nie sú súčasťou balenia), stlačte uvoľňovacie tlačidlá H adaptéra batérií C a vytiahnite ho z prístroja. Vložte batérie do adaptéra C (venujte pozornosť zachovaniu správnej polarity) a zasúvajte adaptér na prístroj, až kým nezacítite, že sa zacvakol na mieste. Ak chcete vybrať batérie, stlačte uvoľňovacie tlačidlá H a vytiahnite adaptér batérií C (dávajte pozor, aby batérie nevypadli). Vždy vymieňajte súčasne všetky batérie. Používajte len batérie rovnakej značky a s rovnakou kapacitou. Keď prístroj nebudete dlhšiu dobu používať, vždy z neho vyberte batérie. Adaptér batérií C používajte len s modelom Dremel 7020-PGK. S týmto prístrojom používajte iba nenabíjateľné alkalické batérie typu AA/1,5 V. Vybité batérie vyberte z prístroja.

MONTÁŽ UPÍNACIEHO TŔŇA 6

Čelný kryt F odskrutkujte a odoberte z prístroja otáčaním proti smeru hodinových ručičiek, až kým sa neoddelí od prístroja. Aby ste uvoľnili upínaciu maticu, najprv stlačte zaisťovacie tlačidlo hriadeľa A a otáčajte upínaciu maticu D rukou, až kým sa neaktivuje zaistenie hriadeľa a hriadeľ nebude možné otáčať. ! Nestláčajte zaisťovacie tlačidlo hriadeľa, keď je prístroj spustený So zaisteným tlačidlom hriadeľa A uvoľnite upínaciu maticu D (otáčaním proti smeru hodinových ručičiek). V prípade potreby použite kľúč. Pri vkladaní príslušenstva musí byť upínacia matica voľne zaskrutkovaná. Vložte upínací tŕň R do klieštiny E. Uistite sa, že modrá dištančná podložka S na upínacom tŕni dosadne na upínaciu maticu (nasadenie upínacieho tŕňa do správnej hĺbky). So zaisteným tlačidlom hriadeľa A kľúčom I bezpečne utiahnite upínaciu maticu D (otáčaním v smere hodinových ručičiek). POZNÁMKA: Ak sa upínací tŕň nezmestí do klieštiny, je možné, že klieština je zaseknutá v upínacej matici. V takom prípade vyberte upínaciu maticu z prístroja jej ďalším otáčaním proti smeru hodinových ručičiek. Ak sa po vybratí z prístroja klieština neoddelí od upínacej matice, potlačte stopku upínacieho tŕňa R do otvoru v upínacej matici D. Malo by to spôsobiť vypadnutie klieštiny E z upínacej matice. A Zaisťovacie tlačidlo hriadeľa B Vypínač C Adaptér batérií D Upínacia matica E Klieština F Čelný kryt G Hriadeľ H Uvoľňovacie tlačidlo I Upínací kľúč J Nadstavec na starostlivosť o domáce zvieratká (AT01-PGA) K Priesvitný kryt L Svorka M Záves N Otvor pre brúsny kotúč O Malý gombík P Otvor na nastavenie výšky Q Šikmá plocha R Upínací tŕň (SC402) S Modrá dištančná podložka T Pružinové puzdro U Rozhranie na upínacom tŕni V Brúsny kotúč (SD60-PGK) (3x) W Rozhranie na brúsnom kotúči Y Batéria AA/1,5 V (4x) (nie sú súčasťou balenia)244 Znovu zložte umiestnením klieštiny E do hriadeľa G a otáčaním upínacej matice D v smere hodinových ručičiek na klieštine, čím ju utiahnete späť na hriadeľ G.

MONTÁŽ BRÚSNEHO KOTÚČA 7

Jednou rukou potiahnite pružinové puzdro T DOLU smerom k prístroju a podržte ho. Druhou rukou zarovnajte rozhranie U na upínacom tŕni s rozhraním W na spodnej strane brúsneho kotúča V. Umiestnite brúsny kotúč na upínací tŕň po bod tesne pod rozhraním U a otáčajte ho o 90 stupňov, až kým sa rozhranie W nezarovná s puzdrom T. Uvoľnite puzdro T. Brúsny kotúč V by sa mal zacvaknúť na mieste. ! Nesprávne nasadenie brúsneho kotúča na upínacom tŕni môže viesť k zraneniu alebo škode na majetku. Správne nasadenie skontrolujte tak, že podržíte zaisťovacie tlačidlo hriadeľa A a otočíte brúsnym kotúčom V. Brúsny kotúč V sa nebude môcť otáčať na upínacom tŕni. Ak chcete brúsny kotúč odobrať, jednou rukou potiahnite pružinové puzdro T DOLU smerom k prístroju, podržte puzdro T dolu a zároveň otočte brúsny kotúč V o 90 stupňov a odoberte ho.

PRIPEVNENIE NADSTAVCA NA OCHRANU PAZÚROV 8

! Pred montážou nadstavca sa uistite, že upínací tŕň a brúsny kotúč sú správne namontované.

1. Odpojte priesvitný kryt K z nadstavca vedením malých gombíkov O na vnútornej

strane priesvitného krytu nahor otvorom na nastavenie výšky P, až kým sa nedostanú do otvoru.

až kým sa svorka L plne nezaistí.

5. Otáčaním celým nadstavcom J v smere hodinových ručičiek ho zaskrutkujte na

miesto na závitovom výčnelku (uistite sa, že je bezpečne utiahnutý, aby sa počas používania neposúval). Nasaďte späť priesvitný kryt K (jednoducho vykonajte krok 1 v opačnom poradí). Otočte priesvitný kryt tak, aby sa malé gombíky dostali až na koniec otvoru P (vedľa čísla „3“) na nadstavci. Začujete, ako sa kryt pri úplnom nasadení zacvakne na miesto. Netlačte priesvitný kryt nasilu von z vodiacich prvkov. POUŽÍVANIE ÚVODNÉ POKYNY Starostlivosť o pazúry zvieratka po prvýkrát môže byť znepokojujúci zážitok pre zvieratko aj jeho majiteľa. Ak však začnete zavčasu a starostlivosť budete považovať za súčasť výcviku zvieratka, zvieratko si na tento zážitok zvykne. Najprv vycvičte zvieratko, aby sa cítilo pohodlne, keď sa mu dotýkate labiek a narábate s nimi, až potom ich vystavte rotačnému prístroju. Jednou možnosťou ako to dosiahnuť, je masírovať mu nohy, labky a jednotlivé prsty niekoľko minút aspoň raz za deň. Potom vytvorte pozitívnu asociáciu s týmto zážitkom odmenením zvieratka jeho obľúbenou pochúťkou. Potom pomôžte zvieratku postupne si zvyknúť na rotačný prístroj. Nechajte zvieratko oňuchať prístroj, kým je vypnutý. Potom, držiac prístroj v jednej ruke, nechajte zvieratko počúvať zvuk, ktorý prístroj vydáva, keď je zapnutý. Postupne sa dopracujte k tomu, že necháte pazúry vášho zvieratka dotýkať sa otáčajúceho sa brúsneho kotúča menej ako sekundu. Pazúry ešte neobrusujte, jednoducho nechajte zvieratko, aby sa oboznámilo s prístrojom. Počas procesu privykania zvieratko naďalej chváľte a odmeňujte ho za dobré správanie pochúťkou. Tento proces môže trvať niekoľko dní alebo týždňov.

Pred skracovaním pazúrov vášho zvieratka budete musieť rozpoznať lôžko. Na obrázku 9 je zobrazená základná anatómia pazúra zvieratka. Vonkajšia časť pazúra je tvrdá a necitlivá, pretože nemá nervové zakončenia. Jadro pazúra tvorí lôžko. Je tvorené drobnými krvnými cievami a nervovými zakončeniami a je veľmi citlivé. Lôžko je žila, ktorá vyživuje pazúr. Ak počas skracovania pazúra zarežete do lôžka, lôžko začne krvácať. Svetlé pazúry sú často dostatočne priehľadné na to, aby ste videli ružové jadro lôžka. Na tmavých pazúroch nemusí byť vidieť, kde sa nachádza lôžko. Zvieratká môžu mať svetlé aj tmavé pazúry, čo vám umožní odhadnúť dĺžku lôžka. Na obrázku 9 je zobrazený aj odhadovaný správny uhol, pod ktorým sa majú pazúry245 skracovať. Približné pravidlo pre správny uhol je 45 stupňov nahor od spodnej strany labky. STAROSTLIVOSŤ O PAZÚRY Aq ! Prístroj nikdy nedržte za nadstavec. Pri držaní prístroja za nadstavec by mohlo dôjsť k neočakávanému posunutiu, čo by spôsobilo stratu kontroly. Labku zvieratka umiestnite na šikmú plochu Q tak, aby bol pazúr blízko - ale aby sa nedotýkal - brúsneho kotúča V. Prístroj zapnite posunutím vypínača B do polohy „LO“ (1), čo zodpovedá približne 6 500 ot./min. Môže sa použiť aj nastavenie otáčok na „HI“, ak je to pre vás a vášho psa pohodlné. Podoprite prst a pazúr jednou rukou, druhou rukou používajte rotačný prístroj. Je to pohodlnejšie pre vaše zvieratko, pretože to znižuje vibrácie na labku. Jemným potlačením na spodnú stranu vankúšika labky sa pazúr mierne vysunie a ľahšie sa tak skracuje. Dôležité je nechať rýchlosť rotačného prístroja, aby vykonala všetku prácu; nikdy netlačte otáčajúcim sa brúsnym kotúčom na pazúr. Tlak môže spôsobiť, že sa pazúr rozhorúči, čo bude pre zvieratko nepríjemné. Otáčajúci sa brúsny kotúč by sa nemal nechávať v kontakte s pazúrom naraz dlhšie ako tri sekundy. Namiesto toho, aby ste sa zakaždým zamerali na dokončenie jedného pazúra, sa odporúča rýchlo skrátiť každý pazúr na jednej labke a potom na druhej, a niekoľkokrát to zopakovať. Toto poskytuje pazúrom čas na vychladnutie. Tento proces môžete opakovať podľa potreby. Pazúry skráťte tak, aby sa pri chôdzi zvieratka takmer dotýkali zeme. Prístroj vypnite posunutím vypínača B do polohy „OFF“ (0).

Niektoré zvieratká môžu byť v prítomnosti prístroja nervózne, preto je najlepšie zvieratko zabezpečiť. Osoba skracujúca pazúry bude potrebovať obe ruky na starostlivosť o pazúry, takže by bolo praktické, keby ďalšia osoba držala zvieratko. Ak sa do rotačného prístroja nechtiac zachytí srsť, okamžite vypnite prístroj a srsť z neho uvoľnite. Pri zvieratkách s obzvlášť dlhou srsťou pomocou starej ponožky zakryte prst, labku a nohu zvieratka a izolujte pazúr. Pazúr pretlačte von malým otvorom na špičke ponožky, aby ste ho mohli skrátiť. Pre prípad krvácania majte poruke styptický prášok (na zastavenie krvácania). Styptický prášok je dostupný vo väčšine predajní domácich zvierat. Pri použití sa riaďte pokynmi uvedenými na obale.

ABY STE ZABRÁNILI NEHODÁM, PRED ČISTENÍM VŽDY ODPOJTE PRÍSTROJ A/ALEBO NABÍJAČKU OD ZDROJA NAPÁJANIA Prístroj možno najefektívnejšie vyčistiť stlačeným suchým vzduchom. Pri čistení stlačeným vzduchom si vždy nasaďte ochranné okuliare. Ventilačné otvory a páčky vypínačov musia byť udržované čisté a bez prítomnosti cudzej hmoty. Nepokúšajte sa čistiť prístroj cez otvor vkladaním špicatých predmetov. Podľa potreby odpojte nadstavec na starostlivosť o domáce zvieratká od prístroja a očistite ho od prachu alebo úlomkov z pazúrov. Nadstavec umyte len teplou vodou a pred opätovným nasadením na prístroj ho dôkladne vysušte čistou handričkou.

DIELY V NÁSTROJI NEMÔŽE OPRAVOVAŤ SÁM POUŽÍVATEĽ. ÚDRŽBA VYKONANÁ NEPOVOLANOU OSOBOU MÔŽE MAŤ ZA NÁSLEDOK NESPRÁVNE UMIESTNENIE DRÔTOV A DIELOV, ČO MÔŽE PREDSTAVOVAŤ VÁŽNE NEBEZPEČENSTVO. Odporúčame vykonávať akýkoľvek servis prístroja v servisnom centre Dremel. Tento výrobok spoločnosti DREMEL podlieha záručným podmienkam v súlade s legislatívnymi ustanoveniami príslušnej krajiny; záruke nepodlieha bežné246 opotrebovanie nástroja ani poškodenia spôsobené jeho preťažením či nesprávnou manipuláciou. V prípade reklamácie prístroj alebo nabíjačku odošlite v nerozobratom stave spolu s dokladom o jeho zakúpení na adresu predajcu.

ADRESA SPOLOČNOSTI DREMEL

Bližšie informácie o servise a záruke, výrobkoch, podpore a službách spoločnosti Dremel nájdete na webovej adrese www.dremel.com.

Hladina akustického tlaku (štandardná odchýlka 3dB) dB(A) <70 Vibrácie (súčet vektorov troch osí) m/s

<2,5 Vibrácie Odchýlka K m/s

1,5 POZNÁMKA: Deklarovaná celková hodnota vibrácií bola meraná v súlade so štandardnými testovacími metódami a môže sa používať na porovnávanie s inými nástrojmi. Môže sa použiť aj na predbežné posúdenie expozície. Vibrácie vznikajúce počas používania elektrického nástroja sa môžu odlišovať od deklarovanej celkovej hodnoty – závisí to od spôsobu používania tohto nástroja. Odhad miery vystavenia vibráciám vykonajte v konkrétnych podmienkach používania a podľa toho určte potrebné osobné ochranné prostriedky (berte do úvahy nielen dobu spúšťania, ale aj ostatné fázy prevádzkového cyklu, ako napríklad dobu vypínania nástroja a dobu prevádzky naprázdno).

Prístroj, batérie, príslušenstvo aj obal je potrebné recyklovať v súlade s princípmi ochrany životného prostredia. Pred likvidáciou chráňte svorky batérie odolnou páskou, aby sa zabránilo skratu.

IBA PRE KRAJINY ES 4

Podľa európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení a jej implementácie do vnútroštátnych právnych predpisov sa vyradené elektrické náradie musí zhromažďovať samostatne a likvidovať spôsobom šetrným k životnému prostrediu.
