Terméktípus	Akkumulátoros nyeles ágnyeső (sövényvágó)
Márka	Gardena
Modell	TCS 2018 P4A (cikkszám: 14770)
Tápellátás	Li-Ion 18 V POWER FOR ALL rendszer akkumulátor
Tömeg (akkumulátorral)	3,5 kg
Penge hossza	200 mm
Láncsebesség	3,8 m/s
Olajtartály térfogata	60 cm³
Teleszkópos cső kinyúlási tartománya	0 – 50 cm (folyamatos állítás)
Hangnyomásszint (Lpa)	73 dB(A)
Garantált hangteljesítményszint	93 dB(A)
Kéz-kar vibráció	1 m/s²
Lánc típusa	90 px
Max. vágási kapacitás	Ágak max. 8 cm átmérőig
Fej dőlésszöge	5 pozíció, 30°-os lépésekben (kb.)
Kompatibilis akkumulátor	POWER FOR ALL PBA 18V rendszer (pl. cikkszám 14903, 2,5 Ah)
Mellékelt töltő	AL 1810 CV P4A (cikkszám: 14900), 220-240 V~, 50-60 Hz
Töltési idő (80%/100%)	120 perc / 154 perc (2,5 Ah akkumulátor)
Biztonsági berendezés	Dupla kapcsoló (indítókar + reteszelő gomb)
Kenés	Automatikus, beépített olajtartály
Kopó alkatrészek	Lánc és penge (cikkszám: 4048/4049), olaj (cikkszám: 6006)
Garancia	2 év (kopó alkatrészek nélkül)

Gyakran ismételt kérdések - TCS 2018 P4A GARDENA

Hogyan kell tölteni a Gardena TCS 2018 P4A ágnyeső akkumulátorát?

Vegye ki az akkumulátort a foglalatból a kioldógomb megnyomásával. Csatlakoztassa a töltőt (AL 1810 CV) a hálózati aljzathoz, majd csatlakoztassa az akkumulátort. A villogó zöld jelzőfény jelzi a töltést; amikor állandóan világít, az akkumulátor feltöltődött. Ezután húzza le az akkumulátort.

Milyen olajat használjak a lánchoz?

Használjon speciális láncfűrészolajat, lehetőleg Gardena olajat (cikkszám: 6006) vagy azzal egyenértékű ásványi olajat. Töltse a tartályba (fekete kupak) a nézőnyílás szintjéig.

Hogyan kell megfeszíteni a láncot?

Lazítsa meg a két csavart a penge oldalán a mellékelt imbuszkulccsal. Emelje meg a láncot a penge közepénél: a hézagnak 2-3 mm-nek kell lennie. Forgassa el a beállítócsavart az óramutató járásával megegyező irányba a feszítéshez, ellenkező irányba a lazításhoz. Húzza meg a csavarokat, és ellenőrizze néhány perc használat után.

Mi a teendő, ha az ágnyeső nem indul?

Először ellenőrizze az akkumulátort: fel van töltve? A villogó zöld LED-ek lemerült akkumulátort jeleznek. Ha a piros LED világít, várja meg, amíg az akkumulátor hőmérséklete 0 °C és 45 °C közé esik. Szükség esetén tisztítsa meg az érintkezőket. Ha semmi sem működik, vegye fel a kapcsolatot a Gardena vevőszolgálattal.

Használható az ágnyeső esőben?

Nem. A készüléket nem szabad esőnek vagy nedvességnek kitenni. Csak száraz időben és jó látási viszonyok között használja. Az akkumulátort és a töltőt víztől védett helyen tárolja.

Milyen biztonsági távolságot kell betartani a vezetékektől?

Tartson legalább 10 méter távolságot a villamos vezetékektől. A feszültség alatt lévő vezetékkel való érintkezés halálos áramütést okozhat.

Hogyan kell tisztítani az ágnyesőt használat után?

Vegye ki az akkumulátort, és helyezze fel a védőkupakot. Tisztítsa meg a készüléket nedves ruhával, víz vagy nagynyomású vízsugár nélkül. Puha kefével tisztítsa ki a szellőzőnyílásokat. Ne használjon oldószereket.

Milyen védőfelszerelést kell viselni?

Mindig viseljen védősapkát, biztonsági szemüveget, csúszásgátló kesztyűt, csúszásgátló biztonsági cipőt és fülvédőt (zajvédő sisak).
Figyelem: a hallásvédő viselése csökkentheti a környezeti zajok érzékelését.

Hogyan kell cserélni a láncot?

Használjon kesztyűt. Lazítsa meg a két csavart, és vegye le a fedelet. Távolítsa el a régi láncot és a pengét. Helyezze az új láncot a pengére a forgásirány betartásával. Szerelje fel a pengét a motorblokkra a csavar rögzítésével, majd tegye vissza a fedelet. Feszítse meg a láncot az utasítás szerint.

Hol találok pótalkatrészeket a Gardena TCS 2018 P4A-hoz?

Az eredeti Gardena alkatrészek a hivatalos viszonteladóknál kaphatók: lánc és penge (cikkszám: 4048 együttes) vagy csak lánc (cikkszám: 4049), olaj (cikkszám: 6006), pótakkumulátor (cikkszám: 14903 2,5 Ah vagy 14905 4,0 Ah), gyorstöltő (cikkszám: 14901). Vegye fel a kapcsolatot a Gardena vevőszolgálattal a 0810 00 78 23 telefonszámon.

HASZNÁLATI ÚTMUTATÓ TCS 2018 P4A GARDENA

HU Akkumulátoros magassági ágvágó

1. BIZTONSÁG 75 2. SZERELÉS 78
2. KEZELÉS 78 4. KARBANTARTÁS 79 5. TÁROLÁS 79
3. HIBAELHÁRÍTÁS 80 7. MŰSZAKI ADATOK 80 8. TARTOZÉKOK 81 9. SZERVIZ/GARANCIA 81

Az eredeti útmutató fordítása.

A terméket nem használhatják olyan személyek (beleértve a gyermekeket is), akik korlátozott testi, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy híján vannak a készülék

használatához szükséges tapasztalatnak és/vagy tudásnak, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy eligazítja őket a készülék használatában. A gyermekeket szemmel kell tartani, nehogy játékszerként használják a terméket. A termék használatát csak 16 éven felüli fiataloknak ajánljuk.

Rendeltetésszerű használat:

A GARDENA Magassági ágvágó a fák, sövények, bokrok és cserjék akár 8 cm átmérőjű ágainak levágására alkalmas magánházak zöldövezetében és hobbikertékben.

A termék hosszú ideig tartó működtetésre nem alkalmas.

VESZÉLY! Személyi sérülés veszélye!

→ A magassági ágvágó nem alkalmas fák kivágására. Az ágakat darabokban távolítsa el, így elkerülheti, hogy a lezuhanó ágak eltalálják, vagy a leesett ágak visszapattanjanak. A vágás során ne álljon az ág alá. Ne használja tavak ápolásához.

1. BIZTONSÁG

FONTOS!

Olvassa el figyelmesen a használati utasítást, és őrizze meg gondosan, hogy később is fellapozhassa.

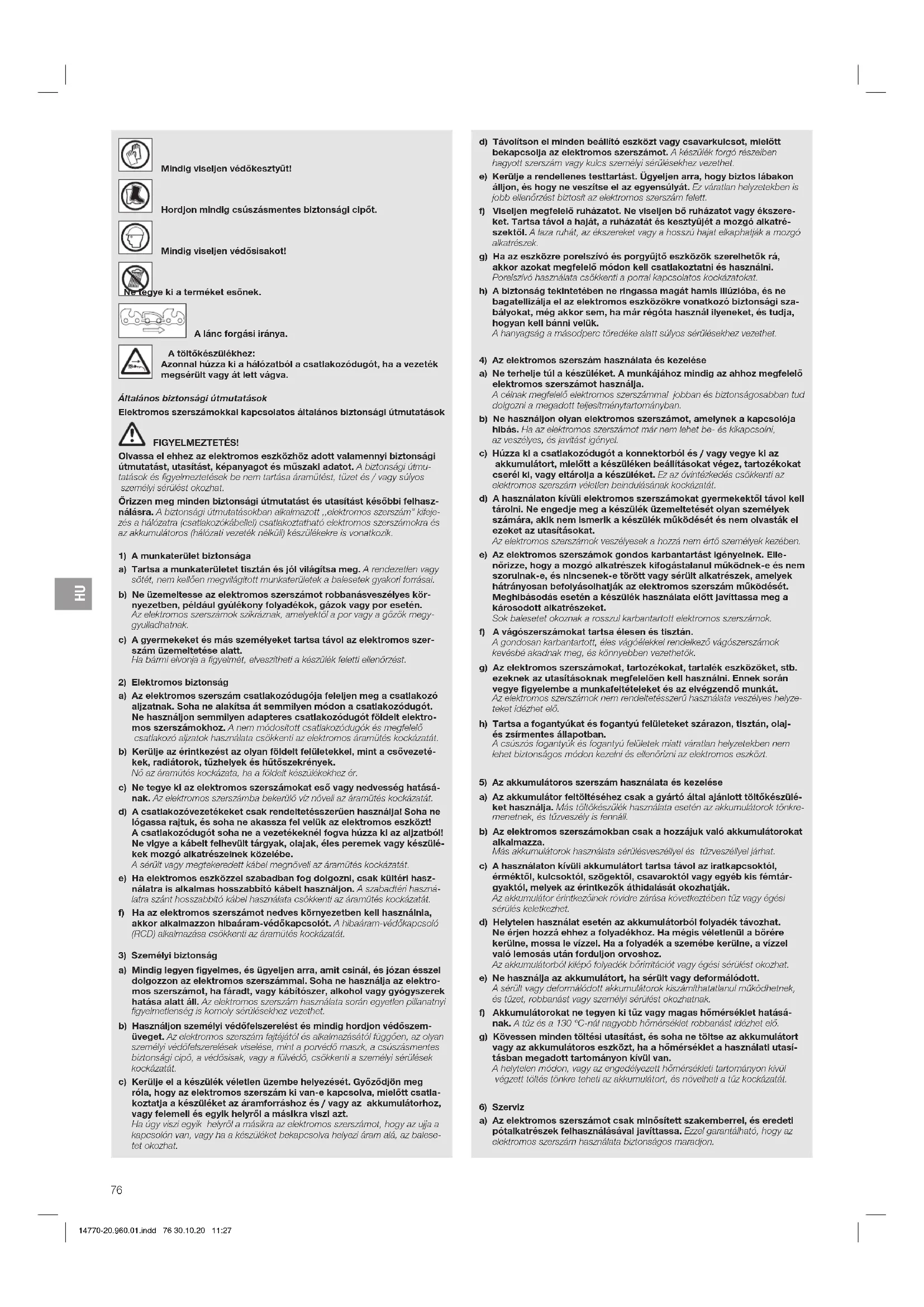

Szimbólumok a terméken:

Figyelmesen olvassa a használati utasítást a vezérlő berendezés és annak működésének megértéséhez.

Viseljen védőszemüveget és hallásvédőt.

Áramütés okozta életveszély!

Tartson legalább 10 m-es távolságot az elektromos vezetéktől.

Mindig viseljen védőkesztyűt!

Hordjon mindig csúszásmentes biztonsági cipőt.

Mindig viseljen védősisakot!

Óvja a terméket esőtől.

A lánc forgásiránya.

A töltőkészülékhez: Azonnal húzza ki a hálózatból a csatlakozódugót, ha a vezeték megsérült vagy át lett vágva.

Általános biztonsági útmutatások

Elektromos szerszámokkal kapcsolatos általános biztonsági útmutatások

FIGYELMEZTETÉS!

Olvassa el ehhez az elektromos eszközhöz adott valamennyi biztonsági útmutatást, utasítást, képanyagot és műszaki adatot. A biztonsági útmutatások és figyelmeztetések be nem tartása áramütést, tüzet és/vagy súlyos személyi sérülést okozhat.

Őrizze meg ezt a biztonsági útmutatást és utasításokat későbbi felhasználásra. A biztonsági útmutatókban alkalmazott "elektromos szerszám" kifejezés a hálózatra (csatlakozókábel) csatlakoztatható elektromos szerszámokra és az akkumulátoros (hálózati vezeték nélküli) készülékekre is vonatkozik.

1) A munkaterület biztonsága a) Tartsa a munkaterületet tisztán és jól világítsa meg. A rendezetlen vagy sötét, nem kellően megvilágított munkaterületek a balesetek gyakori forrásai. b) Ne üzemeltesse az elektromos szerszámot robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por esetén. Az elektromos szerszámok szikráznak, amelyektől a por vagy a gőzök meggyulladhatnak. c) A gyermekeket és más személyeket tartsa távol az elektromos szerszám működtetése alatt. Ha bármi elvonja a figyelmét, elveszítheti a készülék feletti ellenőrzést.

a) Az elektromos szerszám csatlakozódugója feleljen meg a csatlakozó aljzatnak. Soha ne alakítsa át semmilyen módon a csatlakozódugót. Ne használjon semmilyen adapteres csatlakozódugót földelt elektromos szerszámokhoz. A nem módosított csatlakozódugó és a megfelelő csatlakozó aljzatok használata csökkenti az elektromos áramütés kockázatát. b) Kerülje az érintkezést az olyan földelt felületekkel, mint a csővezetékek, radiátorok, tűzhelyek és hűtőszekrények. Nő az áramütés kockázata, ha földelt felületekhez ér. c) Ne tegye ki az elektromos szerszámokat eső vagy nedvesség hatásának. Az elektromos szerszámba bekerülő víz növeli az áramütés kockázatát. d) A csatlakozóvezetékeket csak rendeltetésszerűen használja! Soha ne hordozza rajtuk, és soha ne húzza ki velük az elektromos eszközt! A csatlakozódugót soha ne a vezetéknél fogva húzza ki az aljzatból! Ne vigye a kábelt felforrósodott tárgyak, olajak, éles peremek vagy készülékek mozgó alkatrészeinek közelébe.

A sérült vagy megtekeredett kábel megnöveli az áramütés kockázatát. e) Ha elektromos eszközzel szabadban fog dolgozni, csak kültéri használatra is alkalmas hosszabbító kábelt használjon. A szabadtéri használatra szánt hosszabbító kábel használata csökkenti az áramütés kockázatát. f) Ha az elektromos szerszámot nedves környezetben kell használnia, akkor alkalmazzon hibavédő kapcsolót. A hibavédő kapcsoló (RCD) alkalmazása csökkenti az áramütés kockázatát. 3) Személyi biztonság a) Mindig legyen figyelmes, és ügyeljen arra, amit csinál, és józan ésszel dolgozzon az elektromos szerszámmal. Soha ne használja az elektromos szerszámot, ha fáradt, vagy kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Használjon személyi védőfelszerelést és mindig hordjon védőszemüveget. Az elektromos szerszám fajtájától és alkalmazásától függően az olyan személyi védőfelszerelések viselése, mint a porvédő maszk, a csúszásmentes biztonsági cipő, a védősisak, vagy a fülvédő, csökkenti a személyi sérülések kockázatát. c) Kerülje el a készülék véletlen üzembe helyezését. Győződjön meg róla, hogy az elektromos szerszám ki van-e kapcsolva, mielőtt csatlakoztatja a készüléket az áramforráshoz és/vagy az akkumulátorhoz, vagy felemeli és egyik helyről a másikra viszi azt.

Ha úgy viszi egyik helyről a másikra az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy ha a készüléket bekapcsolva helyezi áram alá, az balesetet okozhat.

d) Távolítson el minden beállító eszközt vagy csavarkulcsot, mielőtt bekapcsolja az elektromos szerszámot. A készülék forgó részeiben hagyott szerszám vagy kulcs személyi sérüléshez vezethet. e) Kerülje a rendellenes testtartást. Ügyeljen arra, hogy biztos lábakon álljon, és egyensúlyát mindig megőrizze. Ez váratlan helyzetekben is jobb ellenőrzést biztosít az elektromos szerszám felett. f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a haját, a ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruha, az ékszerek vagy a hosszú haj elkaphatják a mozgó alkatrészek. g) Ha az eszközre porelszívó és porgyűjtő eszközök szerelhetők rá, akkor azokat megfelelő módon csatlakoztassa és használja. A porelszívó használata csökkenti a porral kapcsolatos kockázatokat. h) A biztonság tekintetében ne ringassa magát hamis illúzióba, és ne bagatellizálja el az elektromos eszközökre vonatkozó biztonsági szabályokat, még akkor sem, ha már régóta használ ilyeneket, tudja, hogyan kell bánni velük.

A hanyagság a másodperc töredéke alatt súlyos sérülésekhez vezethet.

4) Az elektromos szerszám használata és kezelése a) Ne terhelje túl a készüléket. A munkához mindig az ahhoz megfelelő elektromos szerszámot használja. A célnak megfelelő elektromos szerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítménytartományában. b) Ne használjon olyan elektromos szerszámot, amelynek a kapcsolója hibás. Ha az elektromos szerszámot nem lehet be- és kikapcsolni, az veszélyes, és javítást igényel. c) Húzza ki a csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort, mielőtt a készüléken beállításokat végez, tartozékokat cserél, vagy eltárolja a készüléket. Ez az intézkedés csökkenti az elektromos szerszám véletlen beindulásának kockázatát. d) A használaton kívüli elektromos szerszámokat gyermekektől távol tárolja. Ne engedje meg a készülék használatát olyan személyek számára, akik nem ismerik a készülék működését és nem olvasták el ezeket az utasításokat. Az elektromos szerszámok veszélyesek a hozzá nem értő személyek kezében. e) Az elektromos szerszámok gondos karbantartást igényelnek. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak-e, és nincsenek-e törött vagy sérült alkatrészek, amelyek hátrányosan befolyásolhatják az elektromos szerszám működését. Meghibásodás esetén a készülék használata előtt javíttassa meg a sérült alkatrészeket.

Sok balesetet okoznak a rosszul karbantartott elektromos szerszámok.

f) A vágószerszámokat tartsa élesen és tisztán. A gondosan karbantartott, éles vágóélekkel rendelkező vágószerszámok kevésbé akadnak meg, és könnyebben vezethetők. g) Az elektromos szerszámokat, tartozékokat, tartalék eszközöket, stb. ezeknek az utasításoknak megfelelően kell használni. Ennek során vegye figyelembe a munkafeltételeket és az elvégzendő munkát. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzeteket idézhet elő. h) Tartsa a fogantyúkat és fogantyúfelületeket szárazon, tisztán, olaj- és zsírmentes állapotban. A csúszós fogantyúk és fogantyúfelületek miatt váratlan helyzetekben nem lehet biztonságos módon kezelni és ellenőrizni az elektromos eszközt.

5) Az akkumulátoros szerszám használata és kezelése

a) Az akkumulátor feltöltéséhez csak a gyártó által ajánlott töltőkészüléket használja. Más töltőszükséglet használata esetén az akkumulátorok tönkremehetnek, és tűzveszély is fennáll. b) Az elektromos szerszámokban csak a hozzájuk való akkumulátorokat alkalmazza. Más akkumulátorok használata sérülésveszélyt és tűzveszélyt okozhat. c) A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy egyéb kis fémtárgyaktól, melyek az érintkezők áthidalását okozhatják. Az akkumulátor érintkezőinek rövidre zárása következtében tűz vagy égési sérülés keletkezhet. d) Helytelen használat esetén az akkumulátorból folyadék távozhat. Ne érjen hozzá ehhez a folyadékhoz. Ha mégis véletlenül a bőrére kerülne, mossa le vízzel. Ha a folyadék a szemébe kerülne, a vízzel való öblítés után forduljon orvoshoz. Az akkumulátorból kilépő folyadék irritációt vagy égési sérülést okozhat. e) Ne használja az akkumulátort, ha sérült vagy deformálódott. A sérült vagy deformálódott akkumulátorok kiszámíthatatlanul működhetnek, és tüzet, robbanást vagy személyi sérülést okozhatnak. f) Akkumulátorokat ne tegyen ki tűz vagy magas hőmérséklet hatásának. A tűz és a 130 °C-nál nagyobb hőmérséklet robbanást idézhet elő. g) Kövessen minden töltési utasítást, és soha ne töltse az akkumulátort vagy az akkumulátoros eszközt, ha a hőmérséklet a használati utasításban megadott tartományon kívül van. A helytelen töltés, vagy a megengedett hőmérsékleti tartományon kívül végzett töltés károsíthatja az akkumulátort, és növeli a tűz kockázatát.

6) Szerviz a) Az elektromos szerszámot csak minősített szakemberrel, és eredeti pótalkatrészek felhasználásával javíttassa. Ezzel garantálható, hogy az elektromos szerszám használata biztonságos maradjon.

b) Megrongálódott akkumulátorokat soha ne vessen alá karbantartásnak. Az akkumulátorokon mindennemű karbantartást lehetőség szerint csak a gyártónak vagy a hivatalos ügyfélszolgálatoknak szabad végezni.

Az országos előírások korlátozhatják a magassági ágvágó használatát. Használat előtt, amennyiben esetleg leejtette, vagy ha külső behatás érte, vizsgálja ki, hogy nem keletkeztek-e benne komolyabb törések vagy hibák.

Biztonsági útmutatások magassági ágvágókhoz

a) Tartsa távol a testrészeit a lánctól. Járó láncnál ne próbálja meg eltávolítani a vágott anyagot, vagy megfogni a levágandó anyagot. A lánc még a kapcsoló kikapcsolása után is tovább mozog. A magassági ágvágó használata során egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. b) A magassági ágvágót a fogantyújánál fogva, nyugalmi helyzetben lévő lánccal vigye, és az ujjait tartsa távol a teljesítménykapcsolóktól. A magassági ágvágó helyes hordozása csökkenti a véletlenszerű működés, és így a lánc okozta sérülések kockázatát. c) A magassági ágvágó beállítása vagy elrakása előtt mindig húzza rá a védőburkolatot a láncra. A magassági ágvágó szakszerű kezelése csökkenti a lánc okozta személyi sérülések veszélyét. d) Mielőtt eltávolítaná a kés alá szorult vágási anyagot, vagy karbantartási munkába fogna, bizonyosodjon meg arról, hogy kikapcsolta az összes teljesítménykapcsolót, és kivette vagy leválasztotta az akkumulátor egységet. A beszorult vágási anyag eltávolítása, vagy a karbantartás végzése közben véletlenül bekapcsolt magassági ágvágó súlyos személyi sérülésekhez vezethet. e) Mielőtt eltávolítaná a kés alá szorult vágási anyagot, vagy karbantartási munkába fogna, bizonyosodjon meg arról, hogy az összes teljesítménykapcsoló ki van kapcsolva, és a bekapcsolászára működésbe van hozva. A beszorult vágási anyag eltávolítása, vagy a karbantartás végzése közben véletlenül bekapcsolt magassági ágvágó súlyos személyi sérülésekhez vezethet. f) A magassági ágvágót kizárólag a szigetelt fogantyúfelületeknél fogva tartsa, mivel a lánc érintkezésbe kerülhet a földben meghúzódó vezetékekkel. A láncnak feszültség alatt álló vezetékekkel történő érintkezésekor az eszköz fém részei feszültség alá kerülhetnek, és áramütést okozhatnak. g) Az eszközzel ne közelítse meg a lenyírandó sövény területén lévő vezetékeket. A sövényekben és a fák levelei között vezetékek bújhatnak meg, amelyeket a lánc véletlenül belevághat. h) Kedvezőtlen időjárási viszonyok között, de különösen villámlás veszélye esetén ne használja a magassági ágvágót. Ezzel csökkenthető a kockázata, hogy villámcsapás érje.

Biztonsági útmutatások magassági ágvágókhoz

a) Soha ne használja a magassági ágvágót áramvezetékek közelében, csökkentve ezzel a halálos áramütések kockázatát. Áramvezetékek megérintése, vagy azok közelében végzett sövényvágás súlyos sérülésekhez vagy akár halálos áramütéshez vezethet. b) A magassági ágvágót mindig két kézzel használja. Tartsa mindig két kézzel a magassági ágvágót, nehogy elveszítse felette az uralmát. c) Ha a magassági ágvágóval fej fölött dolgozik, viseljen fejvédőt. A lepotyogó letört darabok súlyos sérülésekhez vezethetnek.

Nézze át a sövényeket és a fák ágait, hogy nem bújnak-e meg bennük rejtett tárgyak (pl. drótkerítés és rejtett vezetékek).

Ajánlatos 30 mA-es vagy annál kisebb kioldási áramú hibaáram-védőkapcsolót használni.

Mindig tartsa közel a magassági ágvágót a két fogantyújánál fogva.

A magassági ágvágóval földön álló helyzetben szabad dolgozni. Létráról vagy egyéb magasból, például felülről nem szabad használni.

Mielőtt használni kezdené a magassági állványt, győződjön meg arról, hogy a mozgó alkatrészek (pl. a hosszú nyél és az elforduló elem) rögzítőelem reteszelő helyzetben vannak.

További biztonsági útmutatások

Biztonságos bánásmód az akkumulátorokkal

Olvassa el minden biztonsági útmutatást és utasítást.

Őrizze meg jól ezt a használati utasítást. Csak akkor használja a töltő készüléket, ha az összes használhatóságát teljes mértékben meg tudja ítélni, és azokat is tudja végezni.

→ A készülék használata, tisztítása és karbantartása közben tartsa rajta a szemét a gyerekeken. Így biztos lehet benne, hogy a gyermekek nem fognak játszani a töltő készülékkel. → Csak POWER FOR ALL rendszerű, PBA 18V típusú, 15 Ah-nál nagyobb kapacitású, (minimum 5 cellás) Li-Ion akkumulátorokat töltsön vele. Az akkumulátor feszültségének egyeznie kell a töltő készülék akkumulátortöltő feszültségével. Ne töltsön vele nem tölthető akkumulátorokat. Máskülönben tűz és robbanásveszély léphet fel. Ügyeljen rá, hogy a töltő készüléket ne érje sós vagy nedvesség. Ha víz jut az elektromos készülék belsejébe, megnő az áramütés kockázata. → Tartsa tisztán a töltő készüléket. Az elkoszolódás áramütés veszélyével jár. → Használat előtt vizsgálja meg a töltő készüléket, kábelt és csatlakozódugót. Ha sérüléseket tapasztal, ne használja a töltő készüléket. Saját kezűleg ne nyissa fel a töltő készüléket! Ha javításra van szükség, csak képzett

szakemberrel, és csak eredeti pótalkatrészek felhasználásával végeztesse el a munkát. A megrongálódott töltő készülékek, kábelek és csatlakozódugók miatt megnő az áramütés kockázata.

→ Ne használja a töltő készülékeket gyúlékony felületen (pl. papíron, textilen stb.), ill. éghető környezetben. A töltő készülék a töltés során felmelegszik, így tűzveszély keletkezik. → Ha szükségessé válik a csatlakozóvezeték cseréje, akkor azt a GARDENA-nak, vagy a GARDENA elektromos kéziszerszám forgalmazók hivatalos ügyfélszolgálatának kell elvégeznie biztonsági kockázatok elkerülése érdekében. → Töltés alatt ne üzemeltesse a terméket. → Ezek a biztonsági útmutatások csak a POWER FOR ALL rendszerű, PBA 18V típusú Li-Ion akkumulátorokra vonatkoznak. → Csak a POWER FOR ALL rendszer gyártója által készített termékekben használja az akkumulátort. Csak így kímélheti meg az akkumulátort a veszélyes túlmelegedéstől. → Csak gyártó által ajánlott töltőkészülékekkel töltse az akkumulátorokat. Amennyiben a megfelelő típusú akkumulátorok töltésére tervezett töltő készüléket más akkumulátorokkal használja, tűzveszély áll fenn. → Az akkumulátor részben töltött állapotban kerül a polcokra. Az akkumulátor csak akkor tudja leadni a teljes teljesítményét, ha az első használat előtt teljesen feltölti a töltőkészülékkel. → Tartsa olyan helyen az akkumulátorokat, ahol nem érhetik el gyermekek. → Ne nyissa fel az akkumulátort. Zárlat veszélye fenyeget. → A megrongálódott, vagy szakszerűtlen módon használt akkumulátorból gőz léphetnek ki. Az akkumulátor meggyulladhat vagy szétdurranhat. Hagyja, hogy friss levegő érje. Ha pedig panaszai vannak, forduljon orvoshoz. A gőz izgató hatással lehetnek a légutakra. → A helytelenül használt, vagy megrongálódott akkumulátorból éghető folyadék juthat ki. Kerülje a folyadékkal való érintkezést. Ha véletlenül mégis hozzáér, öblítse le a helyét vízzel. Ha a folyadék a szemébe került, orvos segítségét vegye igénybe.

Az akkumulátorból kifolyó folyadék bőrirritációhoz vagy égési sérüléshez vezethet.

→ A meghibásodott akkumulátorból folyadék juthat ki, amely a vele szomszédos tárgyakra is rákerülhet. Vizsgálja át az érintett részeket. Tisztítsa meg, vagy adott esetben cserélje ki őket.

→ Ne zárja rövidre az akkumulátort. Ne tegye a nem használt akkumulátort gemkapcsok, pénzérmék, kulcsok, szögek, csavarok vagy egyéb apró fémtárgyak közelébe, mivel ezek áthidalhatják az érintkezőket. Az akkumulátor érintkezői között fellépő zárlatnak égési sérülés vagy tűz lehet a következménye.

→ Éles tárgyak, mint pl. szögek vagy csavarhúzók, vagy külső erők megrongálhatják az akkumulátort. Az akkumulátor belsejében zárlat keletkezhet, így az meggyulladhat, füstölhet, szétdurranhat vagy túlmelegedhet.

→ Megrongálódott akkumulátorokat soha ne vessen alá karbantartásnak. Az akkumulátorokon semmiféle karbantartást lehetőség szerint csak a gyárónak vagy hivatalos ügyfélszolgálatoknak szabad végezni.

Óvja az akkumulátorokat hőtől, így többek között pl. tartós napsugárzástól, tűztől, piszoktól, víztől és nedvességtől. Robbanás és zárlat veszélye fenyeget.

→ Az akkumulátort csak -20°C és +50°C közötti környezeti hőmérsékleten szabad üzemeltetni és tárolni. Nyáron pl. ne hagyja az akkumulátort az autóban. 0°C alatti hőmérsékleteknél az ilyen készülékekre jellemző töltésikorlátozások jelentkezhetnek. → Az akkumulátort csak 0°C és +65°C közötti környezeti hőmérsékleten szabad tölteni. A megadott hőmérsékleti tartományon kívüli töltés károsíthatja az akkumulátort, vagy növelheti a tűz kockázatát.

Elektromos biztonság

VESZÉLY! Szívmegállás!

Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között hatással lehet az aktív és passzív orvosi implantátumok működési módjára. A súlyos vagy halálos kimenetelű sérülések elkerülése érdekében az javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt beszéljenek erről az orvosukkal, vagy az implantátum gyártójával.

A töltőkészüléket csak a típustáblán megadott váltóáramú feszültségre csatlakoztassa.

Tilos a termék bármely részének földelése!

Közelgő zivatar esetén ne használja a terméket.

Óvja az akkumulátor érintkezőit a nedvességtől.

Személyi biztonság

VESZÉLY! Fulladásveszély!

Az apró alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt kisgyermekekre fulladásveszély fenyeget. Szereléskor tartsa távol a kisgyermekeket.

A magassági állványt csak a számára előirányzott módon használja. A berendezés üzemeltetője felelős más személyek balesetéért, ill. ezen személyek tulajdonával szemben felmerülő bármely jellegű kockázatért. Vegye figyelembe, hogy kiengedett tömlőkosárral végzett munkavégzés esetén a harmadik személy által veszélyeztetett munkaterületet is.

VESZÉLY!

A felvet hallásvédő, és a termék által keltett zajok miatt előfordulhat, hogy nem fogja észlelni a közeledő embereket.

Mindig viseljen megfelelő ruházatot, védőkesztyűt és lábbelit.

Kerülje az érintkezést a lánckenő olajjal, különösen, ha allergiás reakciót vált ki Önben.

Vizsgálja meg azokat a zónákat, ahol sor kerülhet a magassági ágvágó használatára, távolítson el minden drótot, rejtett elektromos vezetékeket és más fertőző anyagokat.

Az összes beállítási tevékenységet (a vágófej döntése, a teleszkópos hosszának módosítása) felhelyezett védőburkolattal kell végezni a magassági ágvágón, eközben nem szabad a vezetőlemez alá állni.

Használat előtt és erős ütések esetén a gépet meg kell vizsgálni törésnyomokra vagy sérülésekre. Szükség esetén javíttassa meg.

Soha ne próbáljon lianyos vagy nem engedélyezett módon dolgozni a magassági ágvágóval.

A motoros készülék használata és kezelése

Lehetőség szerint sajátítsa el, hogy veszélyhelyzetben miként tudja lekapcsolni a terméket. A magassági ágvágót soha ne fogja meg a védőburkolatnál.

A magassági ágvágót ne használja, ha a védő készülékek sérültek.

A magassági ágvágó használata közben ne használjon létrát!

A termék csak szilárd talajon állva használható.

Az akkumulátor levétele:

• mielőtt a magassági ágvágó felügyelet nélkül marad; - eltömődés megszüntetése előtt;
• a magassági ágvágó ellenőrzése és tisztítása előtt vagy mielőtt dolgoznának rajta; ha egy tárggyal találkozik. A magassági ágvágót csak akkor szabad ismét használni, amikor abszolút biztosítva, hogy a magassági ágvágó teljes egészében üzembiztos;
• amikor a magassági ágvágó elkezd szokatlanul erősen vibrálni. Azonnal ellenőrizze az okot! A túlzott vibráció balesetet okozhat; mielőtt a terméket odaadná valakinek.

SÉRÜLÉSVESZÉLY!

Ne érintse meg a láncot.

→ A munka végzésekor vagy a munka szüneteltetésekor a védőburkolatot helyezze vissza.

A készülék biztonságos üzemállapotához elengedhetetlen, hogy valamennyi csavar szorosan meg legyen húzva.

Amennyiben a termék átmelegedett, elrakás előtt hagyja lehűlni.

35 °C felett, vagy napsütötte helyen nem szabad tárolni a magassági ágvágót.

A magassági ágvágót ne tárolja sztatikusan elektromos helyen.

Figyelem! Lepottyogó vagdalék!

Csak nappali fényben és jó látási viszonyok között végezzen munkát.

2. SZERELÉS

FIGYELEM! Személyi sérülés veszélye!

Súlyos sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ A termék szerelése előtt mindig vegye ki az akkumulátort és csúsztassa rá a védőburkolatot a vezetőlemezre.

A szállítási terjedelem részei: a magassági ágvágó, akkumulátor, töltőkészülék, lánc, vezetőlemez, védőburkolat, belső hatlapkulcs és ez a használati utasítás.

A teleszkópnyél felszerelése [ábra A1/A2]:

1. Csúsztassa be a (2) teleszkópnyelet az (1) motoregységbe ütközésig. Ehhez a két jelölésnek (3) egymással szemben kell lennie.
2. Húzza meg erősen a ③ szürke anyát.

A vállpánt felszerelése [ábra A3]:

ELEM!

A termékhez mellékelt pánt használata kötelező.

1. Tágítsa fel a ④ pántszorító kapcsot, csiptesse a szár köré, és fogja rá az ⑤ csavar meghúzásával.
2. Akassza be a ⑥ karabinert a ④ pántszorító kapocsba.
3. A gyorszár segítségével állítsa be a pántot kívánt hosszra.

3. KEZELÉS

ZELY! Személyi sérülés veszélye!

Súlyos sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Várja meg, amíg a lánc nyugalmi helyzetbe kerül, vegye ki az akkumulátort és csúsztassa rá a védőburkolatot a vezetőláncra, mielőtt megkezdi a termék beállítását vagy szállítását.

Akkumulátor feltöltése [ábra 01/02/03]:

ELEM!

→ Figyeljen a hálózati feszültségre! Az áramforrás feszültségének egyeznie kell a készülék típustábláján szereplő adatokkal.

A GARDENA 14770-55-ös term. sz. magassági ágvágó csomagolása nem tartalmazza az akkumulátort és a töltő készüléket.

Az intelligens töltési folyamat automatikusan felismeri az akkumulátor töltöttségi szintjét, és az akkumulátor hőmérsékletétől és állapotától függően mindenkor optimális töltőárammal végzi a töltést.

Ez kíméli az akkumulátort, amely a töltőben történő tárolás esetén is mindig teljesen feltöltött marad.

1. Nyomja meg az (A) kioldó gombot, és vegye ki a (B) akkumulátort a (C) akkumulátor-befogóból.
2. Csatlakoztassa az akkutöltő-készüléket egy hálózati csatlakozóaljzathoz.
3. Tolja rá a (A) akkumulátortöltő készüléket a (B) akkumulátorra.

Ha a töltő készüléken lévő akkumulátor töltésjelző lámpája zölden villog, ez azt jelzi, hogy az akkumulátor töltése folyamatban van.

Ha a töltő készüléken lévő akkumulátor töltésjelző lámpája állandó zöld fénnyel ég, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve (Töltési idő, lásd a 7. MŰSZAKI ADATOK).

1. A töltés során rendszeres időközönként ellenőrizze a töltési állapotot.
2. Ha az akkumulátor teljesen feltöltődött, leválaszthatja az akkumulátort a töltő készülékről.

Kijelzés a töltő készüléken [ábra O3]:

Akkumulátor villogó töltésjelző fény (L)

A töltési művelet folyamatát az akkumulátor töltésjelző villogása jelzi.

Útmutatás: Töltési művelet csak akkor folyhat, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklettartományban van (lásd a 7. MŰSZAKI ADATOK).

Akkumulátor állandó töltésjelző fény

Az akkumulátor töltésjelző állandó fénye azt jelzi, hogy az akkumulátor teljesen fel van töltve, vagy a hőmérséklet a megengedett töltési hőmérséklettartományon kívül van, és ezért nem végezhető töltés. Mihelyt a hőmérséklet visszatér a megengedett tartományba, folytatódik az akkumulátor töltése.

Ha nincs bedugva akkumulátor, az akkumulátor töltöttségjelző állandó fénye azt jelzi, hogy a hálózati csatlakozó be van dugva a hálózati aljzatba, és a töltő készülék üzemkész.

⑥ Akkumulátor töltöttségi állapot kijelző a terméken [ábra O4/O14]:

A termék beindítása után 5 másodpercre kijelez a ⑨ akkumulátor töltöttségi állapot kijelző.

Akkumulátor töltöttségi állapot | Akkumulátor töltöttségi állapot kijelző

67 - 100 %-ig feltöltve	①, ② és ③ zöld fényel vilagít
34 - 66 %-ig feltöltve	① és ② zöld fényel vilagít
11 - 33 %-ig feltöltve	① zöld fényel vilagít
0 - 10 %-ig feltöltve	① zöld fényel villog

Ha az LED zöld fénnyel villog, fel kell tölteni az akkumulátort.

Ha a hibajelző LED világít vagy villog, lásd a 6. HIBAELHÁRÍTÁS.

A láncolaj betöltése [ábra 05]:

A lánc a vezetőlemezen nincs elegendően megolajozva, ez a lánc elszakadásához és sérülésekhez vezethet.

→ Használat előtt ellenőrizze, hogy az eszköz kellő mennyiségben adagolja-e a láncolajat.

A GARDENA 6006-os term. sz.-ú láncfűrész olaj, vagy azzal egyenértékű, szaküzletben kapható, ásvány alapú láncolaj használatát ajánljuk.

1. Csavarozza le az olajtartály ⑦ fedelét.
2. Töltsön bele annyi láncolajat a ⑧ betöltő csonkba, hogy a ⑨ kémlelőablak teljesen megteljen olajjal.
3. Csavarozza vissza az olajtartály ⑦ fedelét a ⑧ betöltő csonkra.
4. Ellenőrizze az olajkenő rendszert:

Ha olaj ömlött a termékre, akkor azt alaposan meg kell tisztítani.

Ellenőrizze az olajkenő rendszert [ábra 06]:

→Tartsa a ⑧ vezetőlemezt egy világos, fűrészeit fafelület fölé, attól kb. 20 cm távolságban.

A gép egy perc működése után a felületen érzékelhető olajnyomoknak kell lenniük.

LEM!

A 29 vezetőlemeznek semmilyen körülmények között nem szabad a talajjal vagy homokkal érintkeznie, mivel a lánc fokozott kopásához vezet.

Munkahelyzetek:

A magassági állványt 2 munkavégzési helyzetben lehet működtetni (fent / lent). A tiszta vágási felület érdekében a vastag ágakat 2 lépésben kell vágni (hasonló ábrák).

Fűrészelés felül (vastag ágak esetén) [ábra O6/O7/O8]:

1. Alulról fűrészeljen be az ágba az átmérőjének legfeljebb 1/3-áig (A lánc az elülső ütközőig tolódik).
2. Felülről fűrészelje le az ágat (A lánc visszahúzódik a hátsó ütközőig).

Fűrészelés alul [ábra O6/O9]:

→Felülről fűrészelje le az ágat (A lánc visszahúzódik a hátsó ütközőig).

A motoregység döntése [ábra O10]:

A motoregység 15°-os lépésekben, 60° és -60° között dönthető.

1. Tartsa lenyomva a két (1) narancssárga gombot, és döntse az (1) motoregységet a kívánt irányba.
2. Engedje el a két (1) narancssárga gombot, és hagyja a helyére pattanni az (1) motoregységet.

A teleszkópos kihúzása [ábra 011]:

A teleszkópos csövet ② fokozatmentesen 50 cm-ig ki lehet húzni.

1. Lazítsa meg az ② narancssárga csavaranyát.
2. Tolja ki a ② teleszkópnyelet a kívánt hosszra.
3. Húzza meg ismét az ② narancssárga anyát erősen.

A magassági ágvágó indítása [ábra 01/012/013/014]:

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély áll fenn, ha a termék az indítókar elengedésekor nem kapcsol ki.

→ Ne iktassa ki a biztonsági berendezéseket vagy kapcsolókat. Például ne rögzítse hozzá az indítókart a fogantyúhoz.

A munka elkezdése előtt ellenőrizni kell a következő előfeltételek teljesülését:

Elegendő láncolaj van az olajzórendszerbe töltve (lásd a 3. KEZELÉS). - A lánc feszes (lásd a 4. KARBANTARTÁS).

Elindítás:

A termék két kapcsolós biztonsági szerkezettel (bekapcsolás-gátló zárás indítókarral) van felszerelve, amely megakadályozza a termék akaratlan bekapcsolását.

1. Helyezze be az akkumulátort (B) az akku-befogóba (D), amíg az hallhatóan bekattan.
2. A védőburkolat ⑬ csappantyúját hajtsa fel és vegye le a gépészeti lapról.
3. Egyik kezével a ② teleszkópyél markolat szigetelt felületét, másik kezével pedig a ④ markolatnál fogva tartsa meg a magassági ágvágót.
4. Csúsztassa előre a ⑥ bekapcsolásgátlót, és húzza meg a ⑥ indítókart. A magassági ágvágó elindul, és 5 másodpercre jelzést ad az ⑥ akkumulátor töltöttségi állapotát jelezve.
5. Engedje el a ⑥ bekapcsolásgátlót.

Leállítás:

1. Engedje el az indítókart, a ⑥ magassági ágvágó leáll.
2. A védőburkolatot csúsztassa rá a gépészeti lemezre, és hajtsa le, amíg a ⑧ csappantyú bezáródik.
3. Nyomja meg az A kireteszelő gombot, és vegye ki a B akkumulátort az akkumulátorbefogóból.

4. KARBANTARTÁS

VESZÉLY! Személyi sérülés veszélye!

Hasi sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Várja meg, amíg a lánc nyugalmi helyzetbe kerül, majd vegye ki az akkumulátort és csúsztassa rá a védőburkolatot a gépészeti lemezre, mielőtt hozzáfogna a termék karbantartásához.

A magassági ágvágó tisztítása:

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély, és a termék károsodásának kockázata.

→ Ne tisztítsa a terméket vízzel vagy vízsugárral (nagynyomású vízsugárral pedig különösen ne). → Tisztításhoz ne használjon vegyszereket, így benzint vagy oldószereket se. Egyes vegyszerek tönkretehetnek fontos műanyag alkatrészeket.

A szellőzőnyílásoknak mindig tisztának kell lenniük.

1. A magassági állványt nedves kendővel tisztítsa meg.
2. Tisztítsa ki a légréseket egy puha kefével (ne használjon csavarhúzót).
3. A védőlemezt szükség esetén kefével tisztítsa meg.

Az akkumulátor és az akkutöltő-készülék tisztítása:

Biztosítsa, hogy az akkumulátor és az akkutöltő-készülék felülete és érintkezői mindig tiszták és szárazak legyenek, mielőtt az akkutöltő-készüléket a hálózatra csatlakoztatja.

A tisztításhoz ne használjon folyóvizet.

→ Akkumulátortöltő készülék: Tisztítsa meg az érintkezőket és a műanyag részeket puha, száraz kendővel. → Akkumulátor: Esetleg tisztítsa meg az akkumulátor szellőzőrését és a csatlakozóit puha, tiszta és száraz ecsettel.

A lánc megfeszítése [ábra M1/M2/M3/M4]:

ÉGÉSVESZÉLY!

A túl feszesre húzott lánc a motor túlterheléséhez és kopásokhoz vezethet, míg egy elégtelenül feszes lánc a lánc sínről való leugrásához vezethet. A helyesen megfeszített lánc optimális vágási tulajdonságokat, optimális akkumulátor működési időt kínál és meghosszabbítja az élettartamot. Ezért rendszeresen ellenőrizze a feszességet, mivel a lánc használatkor megnyúlhat (különösen, ha a lánc új, az első felszerelést követően kb. egy pár perc működés után, még kell vizsgálni a lánc feszességét).

→ De a láncot ne feszítse meg közvetlenül a használat után, hanem várjon, míg az lehűl.

A csavarokhoz ⑦ való belső hatlapú kulcsot a védőburkolatban találja meg ⑧.

1. Lazítsa meg a két darab (c) csavart. (A) csavarokat ne csavarja ki.
2. A védőlemez közepén emelje meg a láncot. A hézagnak kb. 2-3 mm-nek kell lennie.
3. Ha a lánc nem elég feszes, a 24 beállító csavart az óramutató járásával egyező irányban forgassa el. Ha a lánc túl feszes, a 24 beállító csavart az óramutató járásával ellentétes irányban forgassa el.
4. Húzza meg ismét mindkét ①csavart.
5. Kb. 10 másodpercre indítsa el a magassági ágvágót.
6. Ellenőrizze le a lánc feszességét, és szükség esetén állítsa utána.

5. TÁROLÁS

Üzemen kívüli elhelyezés [ábra 012]:

A terméket gyermekektől elzárva kell őrizni.

1. A védőburkolatot csúsztassa rá a gépvédőlemezre, és hajtsa le, amíg a ⑨ csappantyú bezáródik.
2. Vegye ki az akkumulátort.
3. Töltse fel az akkumulátort.
4. Tisztítsa meg a magassági ágvágót, az akkumulátort és az akkumulátortöltő készüléket (lásd a 4. KARBANTARTÁS).
5. A magassági ágvágót, az akkumulátort és az akkumulátortöltő készüléket száraz, zárt és fagymentes helyen tárolja.

Ártalmatlanítás:

(2012/19/EU jelű ISE szerint)

Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.

FONTOS!

→ Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanítását.

Az akkumulátor ártalmatlanítása:

A GARDENA akkumulátor lítium-ion cellákat tartalmaz, amelyeket élettartamuk végén a normál háztartási hulladéktól elkülönítve kell ártalmatlanítani.

Li-ion

FONTOS!

→ Adja le az akkumulátorokat a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanításukat.

1. Mentse le teljesen a lítium-ion cellákat (forduljon a GARDENA szervizhez).
2. Biztosítsa a lítium-ion cellák érintkezőit rövidzárlat ellen.
3. A lítium-ion cellákat szakszerűen kell ártalmatlanítani.

6. HIBAELHÁRÍTÁS

ZÉLY! Személyi sérülés veszélye! Súlyos sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Várja meg, amíg a lánc nyugalmi helyzetbe kerül, majd vegye ki az akkumulátort, csúsztassa rá védőburkolatot a vágótárcsára, mielőtt megkezdené a terméken a hiba elhárítását.

A lánc cseréje [ábra M1/M2/M3/T1]:

FIGYELEM! Személyi sérülés veszélye! A sérülés elkerülése érdekében tartsa be az utasításokat.

A lánc cseréjekor viseljen védőkesztyűt.

Ha a vágás hatékonysága érezhetően csökken (eltompult lánc), a láncot ki kell cserélni. A csavarokhoz való belső hatlapú kulcsot a védőburkolatban találja (B).

Csak eredeti GARDENA pótláncot és vezetőelemet (cikksz. 4048) vagy a pótláncot (cikksz. 4049) szabad használni.

1. Csavarja ki mindkét (1) csavart.
2. Vegye le a ② fedelet.
3. Vegye le a vezetőlemezt a láncostul.
4. Vegye le a láncot a vezetőlemezről.
5. Tisztítsa meg az ① motor egységet, a ② vezetőlemezt és a ② fedelet. Eközben különösen vigyázzon a házban és a ② fedélen található gumi tömítésekre.
6. Húzza rá az új láncot a vezetőlemez elülső ütközőjére. Győződjön meg arról, hogy a lánc a helyes irányban jár, és hogy az elülső ütköző felfelé néz.
7. A vezetőlemezt helyezze rá úgy az ① motor egységre, hogy a ② csap átbújjon a vezetőlemezen, és a lánc a meghajtó kiskerék köré kerüljön.
8. Helyezze vissza a ② fedelet az ① motor egységre. Eközben ügyeljen a gumi tömítésre.
9. Húzza meg lazán mindkét (7) csavart.
10. Feszítse meg a láncot (lásd a 4. KARBANTARTÁS).

Probléma Lehetséges oka Megoldása

Alacsony mūködésl Idō	A lánc tūf feszesre van húzva.	→ Fesztse meg a láncot. (lásda A lánc megfesztíse).
	A láncon nincs kenés, mivel hiányiz ak olaj.	→ Töltsön bele láncolajat.

Probléma lehetséges oka Megoldása

A magassagli ágvagó nemallitható meg	Az inditókar szorul. →	Vegye ki az akkumulátor,és oldja kl az Inditókat.
A vagásSZeLE elmosóddott	A lanc timpa vagy megserült.	Cseréjle kl a láncot.
A lanc elakadt	A lanc tuli lazára van fesezïve.	Fesztse meg a láncot.
A magassagli ágvagóerösen rezeg	A lanc tuli lazára van fesezïve.	Fesztse meg a láncot.
A magassagli ágvagónem indul el, vagy leàll.AZ LED zöld fennyvelvillog [ábra 04]	Akku lemerült.	Töttse fel az akkumulátor.
A magassagli ágvagó nemindul el, vagy leàll.A® hibajelzö LED pirossfennyvelvilagit [ábra 04]	Az akkumulator hörmsékletea megengedett tartományon kivül van.	Várjon, amig az akkumulatorhörmséklete Ismét0 °C- + 45 °C közütt lesz.
	A magassagli ágvagó akkumu-latoränak érintkezö kiöz viscepepek vagy nedvesség került.	Távoltsa el a vizcseppeket /nedvessēget szaraz kendóvel.
	A motor blokkolva van.	Távoltsa el az akadályt.lnditsa el iúra.
A magassagli ágvagó nemindul el, vagy leàll.A® hibajelzö LEDplosan villog [ábra 04]	A termék hibás. →	Lépjen kapcsolatbaa GARDENA szervizzel.
A magassagli ágvagó nemindul el, vagy leàll.A® hibajelzö LEDmivilagit [ábra 04]	Az akkumulator nincsteljesen berakva azakutartó rekeszbe.	Rakja be teljesen az akkumuláortaz akkutartórekeszbe annyira, hogy hal-hatoan a helyére ugorjon.
	Az akkumulator hibás.	Cseréjle le az akkumulátor.
	A termék hibás. →	Lépjen kapcsolatbaa GARDENA szervizzel.
Tötési mvelet nemlehetségées.AZ akkumulatortötseljöalandoanvilagit [ábra 03]	Az akkumulator nincs (jö)rárakva.	Rakja ráz az akkumuláortihelysesen a tõtö keszükrek.
	Az akkumulator érintkezök elvannak koszolódva.	Tiszütsa meg az akkumuláortérirtkezöket (pl. az akkumu-lator töbszöri bedugásávalés kihúzásával. Esetleg cseréjle le az akkumulátor).
	Az akkumulator hörmsékletea megengedett tõltesi hörmer-seklettartományon kivül van.	Várjon, amig az akkumulátorhörmséklete ismet0 °C- + 45 °C közütt lesz.
	Az akkumulator hibás.	Cseréjle le az akkumulátor.
Azlikumuladortötseljö nemvilagit [ábra 03]	A tõtö keszükkelhölzati csatlakožöta tõtöegység nincs (jö)bedugá.	Dugja be a halózati csatlako-züt (tõvīg) a halózati aljzatba.
	A halózati aljzat, halózatikabel vagy tõtö keszüklemeghibbasodott.	Vizsgälja meg a halózatifesztüteget. Esetleg vizsgál-tassa meg a tõtö keszüklemekvalamelyik megbiztott szerő-déses kereskedövel vagy a GARDENA szervizzel.

UTMUTATÁS: Egyéb üzemzavarok esetén fordulj a GARDENA területileg illetékes szervizközponthoz. Javításokat csak a GARDENA szervizközpontokkal, valamint a GARDENA szerződött szakkereskedővel szabad végeztetni.

1. MŰSZAKI ADATOK

Akkumulátoros magassagi ágvégó	Egység	Érték (clkksz. 14770)
A lánç sebessége	m/s	3,8
A gezetölemez hossza	mm	200
A lánç tipusa	px	90
Az olajartály tírfogata	cm3	60
A teleszkópnýel hossza	cm	0-50
Tömeg (akkumulátorral)	kg	3,5
Hangnyomásszint \( L_{pA}^{1)} \)Bíonytalanság\( k_{pA} \)	dB (A)	733
Hangteljesitmény szint \( L_{pA}^{1)} \): mér/garantáttBíonytalanság\( k_{pA} \)	dB (A)	90 / 933
Kéz/kar rezgés\( a_{vth}^{2)} \)Bíonytalanság\( k_{vth} \)	\( m/s^2 \)	11,5

Mérési eljárás: DIN EN ISO 22868, DIN EN ISO 22867

UTMUTATÁS: A megadott rezgéskibocsátási értékeket szabványosított vizsgálati eljárásnak megfelelő módon mértük, így az értékek alkalmasak elektromos szerszámok egymással történő összehasonlítására. Ez az érték a kitettség előzetes megítélésére is felhasználható. A rezgéskibocsátási érték az elektromos szerszám tényleges használata során változhat.

mos szerszamok egymassal torteno osshehasonltasara. Ez az ertek a kittettseg

elózeles megétēlèsé é felhasznáhtà. A rozgéskibocstāsī ἔrték az elektrónos szer-zám tínyléges használatora során vǎltzohat.

Rendszer-akkumulátor PBA 18V2,5Ah W-B

Egység Érték (cikksz. 14903)

Akkumulátor feszültség V (DC) 18

Akkumulátor Kapacitás Ah 2,5

A (Li-ion) cellák darabszáma 5

Alkalmas POWER FOR ALL rendszerű akkumulátor töltő készülékek: AL 18..CV.

Akkumulátor töltő készülék Egység Érték (cikksz. 14900) AL 1810 CV P4A

Hálózati feszültség V (AC) 220-240

Hálózati frekvencia Hz 50-60

Névleges teljesítmény W 26

Akkumulator tölto fesezültseg

V (DC) 18

Max. akku mulator toto aram

mA 1000

Akkumulátor töltés

80%/97-100% (kb.)

Hőmérséklettartomány

7

Tömeg az EPTA-Procedure

01:2014-nak megfelelően

7

Érintésvédelmi osztály

//

Alkalmas POWER FOR ALL rendszerű akkumulátorok PBA 18V.

1. TARTOZÉKOK

GARDENA Pót lánç ésvezetőlemez	Cserelánc és -vezetölemez. cliksz. 4048
GARDENA Pót lánç	Cserelánc.	clksz. 4049
GARDENA Láncfürész olaj	A lánç kenéséHz.	clksz. 6006
GARDENA Rendszer-akkumulátorPBA 18V/45 P4APBA 18V/72 P4A	Akkumulátor a plusz műkódési idő érdekényebvagy cseréHz.	clksz. 14903clksz. 14905
GARDENA Akkumulátorgyorstóltó készilékAL 1830 CV P4A	A POWER FOR ALL rendszertő PBA 18V..W...akkumulátorok gyors fétloltéséHz.	clksz. 14901

9. SZERVIZ/GARANCIA

Szerviz:

Kérjük, vegye fel velünk a kapcsolatot a hátoldalon lévő címen.

Garancia nyilatkozat:

Garanciaigény esetén nem kerül felszámolásra díj Önnek a nyújtott szolgáltatásokért.

A GARDENA Manufacturing GmbH minden új, eredeti GARDENA termékre a vásárlás napjától számított 2 év garanciát vállal, feltéve, hogy a termékeket kizárólag magán célra használták. Másodkézből vásárolt termékekre nem vonatkozik ez a garancia. Ez a garancia a termék minden olyan lényeges hiányosságára kiterjed, amely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A jótállás egy teljes mértékben működőképes csetermék biztosításával vagy a számunkra megküldött hibás termék ingyenes megjavításával teljesül; fenntartjuk a jogot az ezen lehetőségek közötti választásra. Ez a szolgáltatás az alábbi rendelkezések teljesülése esetén érhető el:

A terméket rendeltetésszerűen használták, a használati útmutatóban meghatározott ajánlások szerint. - Sem a vevő, sem más nem kísérelte meg felnyitni vagy javítani a terméket. A készüléket csak eredeti GARDENA pót- és cserealkatrészekkel üzemeltették. A vásárláskor kapott blokk bemutatása.

Az alkatrészek és készülékelemek (pl. kések, késrögzítő alkatrészek, turbinák, világítósték, ékszíjak és fogazott szíjak, járókerekek, légszűrők, gyújtógyertyák) szokásos kopása, a kinézetben mutatkozó elváltozások, valamint a kopó alkatrészek és fogyóeszközök nem tartoznak a garancia hatálya alá.

Ez a gyártói garancia a fenti feltételeknek megfelelő pótalkatrész szállítására és javításra szorítkozik. A gyártói garancia nem szolgáltat alapot a velünk, mint gyártóval szemben támasztandó egyéb, például kártérítési igények elismerésére. Ez a gyártói garancia természetesen nem érinti a vásárlót a törvények és a szerződés alapján a kereskedővel/eladóval szemben megillető szavatossági igényeket.

A gyártói garancia a Németországi Szövetségi Köztársaság jogrendjének hatálya alá tartozik.

Garancia esetén kérjük, hogy a megfelelően bérmentesített hibás terméket a vásárláskor kapott blokk másolatának és a hiba leírásának kíséretében küldje el a GARDENA szerviz címére.

Kopóalkatrészek:

A lánc és a vezetőlemez gyorsan kopó alkatrészek, és ki vannak zárva a garanciából.

Az akkumulátor töltése [ábra 01/O2/O3]:

FIGYELEM!

Kétoldali használat [ábra 05]:

vevoszolgalat.husqvarma@

husqvarna.hu

Izland

BYKO ehf.

Bildshofoa 20

110 Reykjavik

Írország

Husqvarna UK Ltd

Preston Road
