TCS 2018 P4A - Plotostřihy GARDENA - Bezplatný návod k obsluze

Typ produktu	Akumulátorová prořezávačka na tyči (nůžky na ploty)
Značka	Gardena
Model	TCS 2018 P4A (ref. 14770)
Napájení	Li-Ion baterie 18 V systém POWER FOR ALL
Hmotnost (s baterií)	3,5 kg
Délka lišty	200 mm
Rychlost řetězu	3,8 m/s
Objem olejové nádrže	60 cm³
Rozsah vysunutí teleskopické tyče	0 až 50 cm (plynulé nastavení)
Hladina akustického tlaku (Lpa)	73 dB(A)
Zaručená hladina akustického výkonu	93 dB(A)
Vibrace na ruku a paži	1 m/s²
Typ řetězu	90 px
Maximální řezná kapacita	Větve o průměru až 8 cm
Náklon hlavy	5 poloh po 30° (přibližně)
Kompatibilní baterie	Systém POWER FOR ALL PBA 18V (např. ref. 14903 2,5 Ah)
Dodávaná nabíječka	AL 1810 CV P4A (ref. 14900), 220-240 V~, 50-60 Hz
Doba nabíjení (80%/100%)	120 min / 154 min (baterie 2,5 Ah)
Bezpečnostní zařízení	Dvojitý spínač (spoušť + blokovací tlačítko)
Mazání	Automatické, vestavěná olejová nádrž
Opotřebitelné díly	Řetěz a lišta (ref. 4048/4049), olej (ref. 6006)
Záruka	2 roky (bez opotřebitelných dílů)

Často kladené otázky - TCS 2018 P4A GARDENA

Jak nabíjet baterii prořezávačky Gardena TCS 2018 P4A?

Vyjměte baterii z držáku stisknutím odblokovacího tlačítka. Zapojte nabíječku (AL 1810 CV) do síťové zásuvky a poté připojte baterii. Blikající zelená kontrolka indikuje nabíjení; když zůstane svítit trvale, baterie je plná. Poté baterii odpojte.

Jaký olej použít pro řetěz?

Používejte speciální olej na pily, nejlépe olej Gardena ref. 6006 nebo ekvivalentní minerální olej. Nalijte jej do nádrže (černý uzávěr) až po úroveň kontrolního otvoru.

Jak napnout řetěz?

Povolte dva šrouby na straně lišty pomocí přiloženého inbusového klíče. Zvedněte řetěz uprostřed lišty: vůle by měla být 2-3 mm. Otáčejte seřizovacím šroubem ve směru hodinových ručiček pro napnutí, proti směru pro povolení. Utáhněte šrouby a po několika minutách použití zkontrolujte.

Co dělat, když prořezávačka nestartuje?

Nejprve zkontrolujte baterii: je nabitá? Blikající zelené LED signalizují prázdnou baterii. Pokud se rozsvítí červená LED, počkejte, až se teplota baterie vrátí mezi 0 °C a 45 °C. V případě potřeby očistěte kontakty. Pokud nic nefunguje, kontaktujte servis Gardena.

Lze prořezávačku používat v dešti?

Ne. Zařízení nesmí být vystaveno dešti ani vlhkosti. Používejte jej pouze za suchého počasí a za dobré viditelnosti. Baterii a nabíječku skladujte mimo dosah vody.

Jaká bezpečnostní vzdálenost musí být dodržena od elektrického vedení?

Stůjte nejméně 10 metrů od elektrického vedení. Kontakt s vedením pod napětím může způsobit smrtelný úraz elektrickým proudem.

Jak čistit prořezávačku po použití?

Vyjměte baterii a nasaďte ochranný kryt. Čistěte zařízení vlhkým hadříkem, bez vody nebo vysokotlakého proudu. Větrací štěrbiny vykartáčujte měkkým kartáčem. Nepoužívejte rozpouštědla.

Jaké ochranné prostředky nosit?

Vždy noste ochrannou přilbu, ochranné brýle, protiskluzové rukavice, protiskluzovou bezpečnostní obuv a chrániče sluchu (protihluková sluchátka).
Upozornění: nošení chráničů sluchu může snížit vnímání okolních zvuků.

Jak vyměnit řetěz?

Používejte rukavice. Povolte dva šrouby a sejměte kryt. Odstraňte starý řetěz a lištu. Nasaďte nový řetěz na lištu v souladu se směrem otáčení. Namontujte lištu na motorovou jednotku zasunutím šroubu, poté nasaďte kryt. Napněte řetěz podle pokynů.

Kde sehnat náhradní díly pro Gardena TCS 2018 P4A?

Originální díly Gardena jsou k dispozici u autorizovaných prodejců: řetěz a lišta ref. 4048 (sada) nebo samotný řetěz ref. 4049, olej ref. 6006, další baterie ref. 14903 (2,5 Ah) nebo 14905 (4,0 Ah), rychlonabíječka ref. 14901. Kontaktujte servis Gardena na čísle 0810 00 78 23.

NÁVOD K OBSLUZE TCS 2018 P4A GARDENA

Akumulátorová teleskopická vyvětvovací pilka

SK Návod na obsluhu

Akumulátorový teleskopický odvětvovač

EL Odyiec Xphonc

TnEOKIko auaooPiOvo mataipia

RU Инструкция по эксплуатации

Překlad originálních pokynů.

Tento produkt není určen k tomu, aby byl používán osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami s nedostatkem zkušeností

anebo nedostatkem znalostí, ledaže na ně dohlíží osoba kompetentní pro jejich bezpečnost nebo od ní obdržely pokyny, jak produkt používat. Dohlížejte na děti, aby si s produktem nehrály. Doporučujeme, aby produkt používali mladiství až od 16 let.

Využití odpovídající určenému účelu:

Teleskopická vyvětvovací pila GARDENA je určena k vyvětvování stromů, živých plotů, keřů a křoví větvemi do průměru max. 8 cm na soukromé domácí nebo hobby zahradě.

Produkt není vhodný pro dlouhodobý provoz.

NEBEZPEČÍ! Poranění!

→ Vyvětvovací pilka nesmí být používána pro kácení stromů. Větve v malých kouscích odstraňovat, aby Vás padající větve nezasažily nebo by se na Vás padající větve mohly odrazit od země. Přiřezávání nestát pod větvemi. Nepoužívat na údržbu rybníka.

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte si pečlivě tento návod k použití a uchovejte ho pro opětovné přečtení.

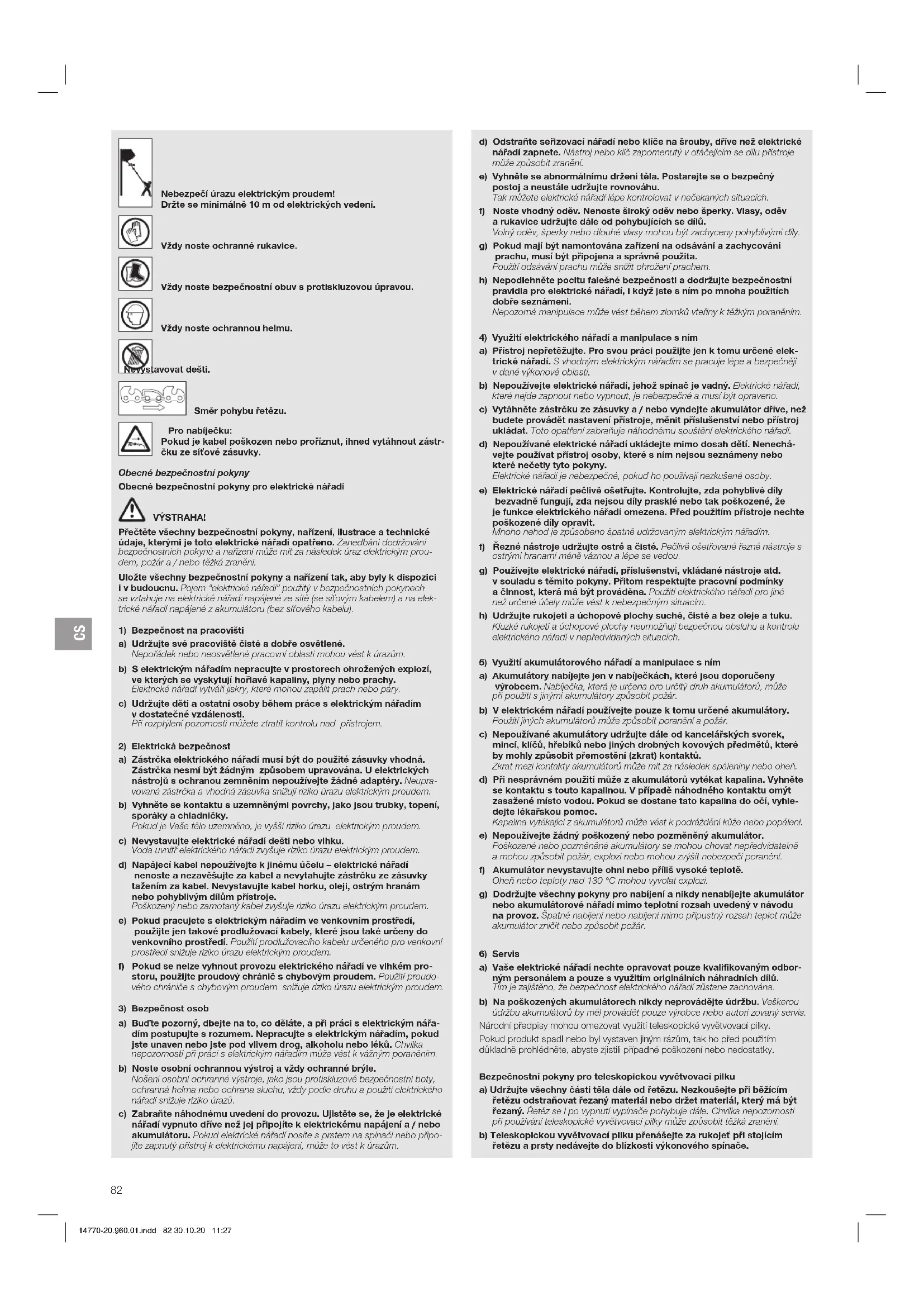

Symboly na produktu:

POZOR!

Přečtěte si návod k obsluze a seznamte se s významem značek a bezpečnostních symbolů použitých v tomto návodu a na přístroji.

Používejte ochranu očí a sluchu.

Nebezpečí úrazu elektrickým proudem! Držte se minimálně 10 m od elektrických vedení.

Vždy noste ochranné rukavice.

Vždy noste bezpečnostní obuv s protiskluzovou úpravou.

Vždy noste ochrannou helmu.

Chraňte před deštěm.

Směr pohybu řetězu.

Pro nabíječku:

Pokud je kabel poškozen nebo přeříznut, ihned vytáhněte zástrčku ze síťové zásuvky.

cku ze síťové zásuvky.

Obecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA!

Přečtěte si všechny bezpečnostní pokyny a nařízení, ilustrace a technické údaje, kterými je toto elektrické nářadí opatřeno. Zanedbání dodržování bezpečnostních pokynů a nařízení může mít za následek úraz elektrickým proudem, požár a/nebo těžké zranění.

Uložte všechny bezpečnostní pokyny a nařízení tak, aby byly k dispozici i v budoucnu. Pojem "elektrické nářadí" použitý v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátoru (bez síťového kabelu).

1) Bezpečnost na pracovišti a) Udržujte své pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektrickým nářadím nepracujte v prostorech ohrožených explozí, ve kterých se vyskytují hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c) Udržujte děti a ostatní osoby během práce s elektrickým nářadím v dostatečné vzdálenosti.

Při rozptýlení pozornosti můžete ztratit kontrolu nad přístrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí být do použité zásuvky vhodná. Zástrčka nesmí být žádným způsobem upravována. U elektrických nástrojů s ochranou zemněním nepoužívejte žádné adaptéry. Neupravovaná zástrčka a vhodná zásuvka snižují riziko úrazu elektrickým proudem. b) Vyhněte se kontaktu s uzemněnými povrchy, jako jsou trubky, topení, sporáky a chladničky.

Pokud je Vaše tělo uzemněno, je vyšší riziko úrazu elektrickým proudem.

c) Nevystavujte elektrické nářadí dešti nebo vlhku. Voda uvnitř elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. d) Napájecí kabel nepoužívejte k jinému účelu - elektrické nářadí nenoste a nezavěšujte za kabel a nevytahujte zástrčku ze zásuvky tažením za kabel. Nevystavujte kabel horku, oleji, ostrým hranám nebo pohyblivým dílům přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete s elektrickým nářadím ve venkovním prostředí, použijte jen takové prodlužovací kabely, které jsou také určeny do venkovního prostředí. Použití prodlužovacího kabelu určeného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostoru, použijte proudový chránič s chybovým proudem. Použití proudového chrániče s chybovým proudem snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob

a) Buďte pozorní, dbejte na to, co děláte, a při práci s elektrickým nářadím postupujte s rozumem. Nepracujte s elektrickým nářadím, pokud jste unaveni nebo jste pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážným poraněním. b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako jsou protiskluzové bezpečnostní boty, ochranná helma nebo ochranný štít, vždy podle druhu a použití elektrického nářadí snižuje riziko úrazu. c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrické nářadí vypnuto dříve, než jej připojíte k elektrickému napájení a/nebo akumulátoru. Pokud elektrické nářadí nosíte s prstem na spínači nebo připojíte zapnutý přístroj k elektrickému napájení, může to vést k úrazům.

d) Odstraňte seřizovací nástroje nebo klíče na šrouby, dříve než elektrické nářadí zapnete. Nástroj nebo klíč zapomenutý v otáčejícím se dílu přístroje může způsobit zranění. e) Vyhněte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte rovnováhu. Tak můžete elektrické nářadí lépe kontrolovat v nečekaných situacích. f) Noste vhodný oděv. Nenoste široký oděv nebo šperky. Vlasy, oděv a rukavice udržujte dál od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny. g) Pokud mají být namontována zařízení na odsávání a zachycování prachu, musí být připojena a správně používána. Použití odsávání prachu může snížit ohrožení prachem. h) Nepodléhejte pocitu falešné bezpečnosti a dodržujte bezpečnostní pravidla pro elektrické nářadí, i když jste s ním po mnoha použitích dobře seznámeni.

Nepozorná manipulace může vést během zlomku vteřiny k těžkým poraněním.

4) Využití elektrického nářadí a manipulace s ním

a) Přístroj nepřetěžujte. Pro svou práci použijte jen k tomu určené elektrické nářadí. S vhodným elektrickým nářadím se pracuje lépe a bezpečněji v dané výkonové oblasti. b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nezapíná nebo nevypíná, je nebezpečné a musí být opraveno. c) Vytáhněte zástrčku ze zásuvky a/nebo vyndejte akumulátor dříve, než budete provádět nastavení přístroje, měnit příslušenství nebo přístroj ukládat. Tato opatření zabrání náhodnému spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí ukládejte mimo dosah dětí. Nenechávejte používat přístroj osoby, které s ním nejsou seznámeny nebo které nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, pokud ho používají nezkusené osoby.

e) Elektrické nářadí pečlivě ošetřujte. Kontrolujte, zda pohyblivé díly bezvadně fungují, zda nejsou přidřené nebo tak poškozené, že je funkce elektrického nářadí omezena. Před použitím přístroje nechte poškozené díly opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím. 1) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými hranami se méně vzpřičují a lépe se vedou. g) Používejte elektrické nářadí, příslušenství, vkládané nástroje atd. v souladu s těmito pokyny. Přitom respektujte pracovní podmínky a činnost, která má být prováděna. Použití elektrického nářadí pro jiné než určené účely může vést k nebezpečným situacím. h) Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí v nepředvídaných situacích.

5) Využití akumulátorového nářadí a manipulace s ním a) Akumulátory nabíjejte jen v nabíječkách, které jsou doporučeny výrobcem. Nabíječka, která je určena pro určitý druh akumulátorů, může při použití s jinými akumulátory způsobit požár. b) V elektrickém nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může způsobit zranění a požár. c) Nepoužívané akumulátory udržujte daleko od kancelářských sponek, mincí, klíčů, hřebíků nebo jiných drobných kovových předmětů, které by mohly způsobit přemostění (zkrat) kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo oheň. d) Při nesprávném použití může z akumulátoru vytékat kapalina. Vyhněte se kontaktu s touto kapalinou. V případě náhodného kontaktu omyjte zasažené místo vodou. Pokud se dostane tato kapalina do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může vést k podráždění kůže nebo popáleninám. e) Nepoužívejte žádný poškozený nebo pozměněný akumulátor. Poškozené nebo pozměněné akumulátory se mohou chovat nepředvídatelně a mohou způsobit požár, explozi nebo mohou být příčinou nebezpečného poranění. f) Akumulátor nevystavujte ohni nebo příliš vysoké teplotě. Oheň nebo teplota nad 130 °C mohou vyvolat explozi. g) Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor nebo akumulátorové nářadí mimo teplotní rozsah uvedený v návodu na provoz. Špatné nabíjení nebo nabíjení mimo přípustný rozsah teplot může akumulátor zničit nebo způsobit požár.

6) Servis

a) Vaše elektrické nářadí nechte opravovat pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nářadí zůstane zachována. b) Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerou údržbu akumulátorů by měl provádět pouze výrobce nebo autorizovaný servis.

Národní předpisy mohou omezovat využití teleskopické vyvětvovací pily. Pokud produkt spadne nebo je vystaven jiným nárazům, tak ho pečlivě prohlédněte, abyste zjistili případné poškození nebo nedostatky.

Bezpečnostní pokyny pro teleskopickou vyvětvovací pilu

a) Udržujte všechny části těla dále od řetězu. Nezkoušejte při běžícím řetězu odstraňovat žádný materiál nebo držet materiál, který má být řezán. Řetěz se po vypnutí vypínače pohybuje ještě chvíli. Chvilka nepozornosti při používání teleskopické vyvětvovací pilky může způsobit těžká zranění. b) Teleskopickou vyvětvovací pilku přenášejte za rukojeť při stojícím řetězu a prsty nedávejte do blízkosti výkonového spínače.

Správné nasazení teleskopické vyvětvovací pilky snižuje nebezpečí náhodného spuštění a poranění řetězem. c) Při transportu nebo uskladnění teleskopické vyvětvovací pilky nasuňte vždy na řetěz kryt. Opatrná manipulace s teleskopickou vyvětvovací pilkou snižuje nebezpečí poranění řetězem. d) Než začnete odstraňovat zaklíněné kousky po stříhání nebo provádět údržbářské práce, ujistěte se, že jsou všechny výkonové spínače vypnuty a akumulátorový blok je vyjmut nebo oddělen. Nečekané zapnutí teleskopické vyvětvovací pilky během odstraňování zaklíněných kousků nebo během údržby může vést k těžkým poraněním. e) Než začnete odstraňovat zaklíněné kousky po stříhání nebo provádět údržbářské práce, ujistěte se, že jsou všechny výkonové spínače vypnuty a že je aktivováno blokovací zařízení zapnutí. Nečekané zapnutí teleskopické vyvětvovací pilky během odstraňování zaklíněných kousků nebo během údržby může vést k těžkým poraněním. f) Teleskopickou vyvětvovací pilku držte výhradně za izolované úchopové plochy, protože se může řetěz dostat do kontaktu se skrytým elektrickým vedením. Kontakt řetězu s vedením pod napětím může způsobit napětí na kovových částech a vést k úrazu elektrickým proudem. g) Udržujte všechna vedení mimo oblast stříhání. Ve větvích a stromech mohou být skryta vedení a nedopatřením mohou být řetězem poškozena. h) Teleskopickou vyvětvovací pilku nepoužívejte při špatném počasí, zejména při nebezpečí úderu blesku. Tím se sníží riziko zásahu bleskem.

Bezpečnostní pokyny pro teleskopickou vyvětvovací pilku

a) Zmenšete nebezpečí úrazu elektrickým proudem tím, že nebudete používat teleskopickou vyvětvovací pilku s prodlouženým dosahem v blízkosti elektrických vedení. Kontakt s elektrickým vedením nebo použití v blízkosti elektrických vedení může vést k těžkým poraněním nebo smrtelnému úrazu elektrickým proudem. b) Teleskopickou vyvětvovací pilku s prodlouženým dosahem ovládejte vždy oběma rukama. Teleskopickou vyvětvovací pilku s prodlouženým dosahem držte oběma rukama, abyste vyloučili ztrátu kontroly. c) Při práci s teleskopickou vyvětvovací pilkou s prodlouženým dosahem nad hlavou používejte ochranu hlavy.

a ulomky mohou způsobit těžká poranění.

Živé ploty a stromy prohlédněte, zda se v nich nevyskytují skryté objekty (např. drátěné ploty a skrytá vedení). Doporučuje se využít proudového chrániče s vypínacím proudem 30 mA nebo méně. Teleskopickou vytyčovací pilku držte oběma rukama za obě madla. Teleskopická vytyčovací pilka je určena pro práce, při kterých stojí uživatel na zemi, a ne na žebříku nebo jiné nestabilní ploše. Před použitím teleskopické vytyčovací pilky se ujistěte, že jsou blokovací zařízení všech pohyblivých dílů (např. prodlužovací násady a kloubového elementu) v blokovací poloze.

Dodatečné bezpečnostní pokyny

Bezpečná manipulace s akumulátory

Zanedbání dodržování bezpečnostních pokynů může mít za následek úraz elektrickým proudem, požár nebo těžká zranění.

Dobře tyto pokyny uchovejte. Nabíječku používejte pouze pokud máte všechny funkce pod kontrolou a můžete je provádět bez omezení nebo jste obdrželi odpovídající pokyny.

Používání, čištění a údržbu dohlížejte na děti. Tím je zajištěno, že si děti s nabíječkou nebudou hrát.

Nabíjejte pouze akumulátory Li-Ion typ PBA 18V systému POWER FOR ALL od kapacity 1,5 Ah (od 5 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte akumulátory, které k nabíjení nejsou určeny. Jinak hrozí nebezpečí požáru a exploze.

Nevystavujte nabíječku dešti nebo vlhku. Vniknutí vody do elektrického přístroje zvyšuje nebezpečí úrazu elektrickým proudem.

Nabíječku udržujte v čistotě.

Znečištění zvyšuje riziko úrazu elektrickým proudem.

Před každým použitím zkontrolujte nabíječku, kabel a konektor. Pokud zjistíte nějaké poškození, nabíječku nepoužívejte. Sami nabíječku neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Poškozené nabíječky, kabely a konektory zvyšují riziko úrazu elektrickým proudem.

Nabíječku neprovozujte na snadno zapalném podkladu (např. papír, textil atd.) resp. v hořlavém prostředí. Teplo, které se při nabíjení vyvíjí, znamená riziko požáru. Pokud je nutná výměna napájecího kabelu, musí být provedena servisem GARDENA nebo servisem autorizovaným pro elektrické přístroje GARDENA, aby bylo vyloučeno ohrožení bezpečnosti. Pokud se produkt nabíjí, nepoužívejte ho. Tyto bezpečnostní pokyny platí pouze pro akumulátory Li-ion PBA 18V systému POWER FOR ALL. Akumulátory používejte pouze v produktech výrobce systému POWER FOR ALL. Jen tak je akumulátor chráněn před nebezpečným přetížením. Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučeny výrobcem. Nabíječka, která je určena pro určitý druh akumulátoru, může při použití s jinými akumulátory způsobit požár.

→ Akumulátor je expedován částečně nabitý. Pro zajištění plného výkonu akumulátoru nabijte akumulátor před prvním použitím úplně v nabíječce. → Akumulátory udržujte mimo dosah dětí. → Akumulátor neotvírejte. Mohlo by dojít ke zkratu. → Při poškození a neodborném použití akumulátoru z něj mohou unikat páry. Akumulátor může hořet nebo explodovat. Při potížích přiveďte čerstvý vzduch a vyhledejte lékaře. Páry mohou podráždit dýchací cesty. → Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytékat hořlavá kapalina. Vyhněte se kontaktu s touto kapalinou. V případě náhodného kontaktu omyjte zasažené místo vodou. Pokud se tato kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může vést k podráždění kůže nebo popálení. → Při vadném akumulátoru může kapalina vytékat a smočit okolní předměty. Dotčené díly zkontrolujte, vyčistěte je nebo je případně vyměňte. → Akumulátor nezkratujte. Dohledněte, aby nebyly nepoužívané akumulátory v blízkosti kancelářských sponek, mincí, klíčů, hřebíků nebo jiných drobných kovových předmětů, které by mohly způsobit přemostění (zkrat) kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popálení nebo oheň. → Akumulátor může být poškozen špičatými předměty, jako např. hřebíkem nebo šroubovákem, nebo působením větší síly. Může dojít k vnitřnímu zkratu a akumulátor může začít hořet, kouřit, může explodovat nebo se přehřívat. → Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerou údržbu akumulátorů by měl provádět výrobce nebo autorizovaný servis. → Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením, ohněm, jiskrami, vodou a vlhkostí. Nebezpečí exploze a zkratu. → Akumulátor provozujte a skladujte jen při okolních teplotách v rozsahu -20 °C až +50 °C. Nenechávejte akumulátor např. v létě ležet v autě. Při teplotách < 0 °C může být v závislosti na přístroji omezen výkon. → Akumulátor nabíjejte jen při okolních teplotách v rozsahu 0 °C až +45 °C. Nabíjení mimo uvedený rozsah teplot může akumulátor poškodit nebo zvýšit riziko požáru.

Elektrická bezpečnost

NEBEZPEČÍ Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podmínek působit na funkci aktivních nebo pasivních lékařských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátu.

Nabíječku připojte ke střídavému napětí uvedenému na typovém štítku.

Zemnící vodič by neměl být za žádných okolností spojen s žádnou částí výrobku.

Produkt nepoužívejte, pokud se blíží bouřka.

Kontakty akumulátoru chraňte před vlhkostí.

Osobní bezpečnost

NEBEZPEČÍ Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylenových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.

Vyvětvovací pilku používejte jen takovým způsobem, pro který je pila určena. Obsluha nebo uživatel je zodpovědný za nehody anebo rizika jiných osob a jejich majetku. Dbejte na to, aby v případě vytáčení teleskopické tyče mohlo dojít ke zranění těchto osob.

NEBEZPEČÍ

Pokud použijete ochranu sluchu, nemusíte kvůli hluku produktu zaregistrovat blížící se osoby.

Vždy noste vhodný oděv a bezpečnou obuv. Vyhněte se kontaktu s olejem, kterým je mazán řetěz, zejména pokud na něj reagujete alergicky. Zkontrolujte oblast, kde má být vyvětvovací pilka použita, a odstraňte veškeré dráty, skryté elektrické kabely a jiné cizí objekty. Veškeré seřizovací práce (sklápění řezací hlavy, změna délky teleskopické trubky) se mohou provádět jen s nasazeným ochranným krytem a vyvětvovací pilka musí být přitom postavena na vodící liště. Před použitím a v případě, že došlo k silnému nárazu, se musí zkontrolovat, zda stroj nevykazuje lomy nebo poškození. Pokud je třeba, proveďte opravu. Nikdy se nepokoušejte pracovat se sepnutou vyvětvovací pilou nebo s pilou, na které byly provedeny neschválené modifikace.

Použití a údržba elektrického nářadí

Měli byste vědět, jak můžete produkt vypnout v nouzovém případě. Vyvětvovací pilku nikdy nedržte za ochranný kryt.

- dříve než zůstane vyvětvovací pilka bez dozoru; - před čištěním, údržbou; - dříve než je vyvětvovací pilka zkontrolována nebo vyostřena nebo jsou na ni provedeny nějaké práce; pokud se srazila s nějakým předmětem. Vyvětvovací pilka smí být teprve tehdy opět použita, pokud je absolutně jisté, že je celá vyvětvovací pilka v bezpečném provozním stavu; - pokud začne vyvětvovací pilka neobvykle silně vibrovat. Okamžitě ji zkontrolujte. Nadměrné vibrace mohou být příčinou zranění; dříve než produkt předáte jiné osobě.

NEBEZPEČÍ PORANĚNÍ!

Řetězu se nedotýkejte.

→ Po ukončení práce nebo při jejím přerušení nasaďte na nože ochranný kryt.

Všechny matice a šrouby musí být pevně dotaženy, aby byl zaručen bezpečný provozní stav produktu.

Pokud je produkt po provozu horký, nechte ho před uskladněním vychladnout. Vyvětvovací pilka nesmí být skladována při teplotě nad 35 °C nebo na přímém slunečním světle.

Vyvětvovací pilu neskladovat na místech se statickou elektřinou.

Pozor na padající řezaný materiál.

Pracujte jen při denním světle nebo při dobré viditelnosti.

2. MONTÁŽ

POZOR! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

→ Než začnete produkt montovat, sundejte akumulátor a nasuňte ochranný kryt na vodící lištu.

Součásti dodávky jsou teleskopická vyvětvovací pilka, akumulátor, nabíječka, řetěz, vodící lišta, ochranný kryt s imbus klíčem a návod k obsluze.

Montáž teleskopické násady [obr. A1/A2]:

1. Teleskopickou trubku ② zasuňte na doraz do motorové jednotky ①. Přitom musí obě značky ⑥ ležet proti sobě.
2. Dotáhněte šedou matici ③.

Montáž nosného popruhu [obr. A3]:

Nosný popruh dodaný s přístrojem se musí při práci používat.

1. Rozepnete sponu pásu ④, sevřete s ní násadu a pomocí šroubu ⑤ sešroubujte.
2. Zavěste karabinu ⑥ na sponu pásu ④.
3. Pás nastavte pomocí rychlouzáveru na požadovanou délku.

3. OBSLUHA

EZPEC! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

Před nastavováním nebo transportem produktu počkejte, že se těž zastaví, vyjměte akumulátor a na vodící lištu nasuňte ochranný kryt.

Nabíjení akumulátoru [obr. 01/O2/O3]:

Pozor na síťové napětí! Napětí zdroje proudu musí odpovídat údajům na typovém štítku nabíječky.

U teleskopické vyvětvovací pilky GARDENA č. v. 14770-55 nejsou akumulátor a nabíječka v rozsahu dodávky.

Inteligentní nabíjení automaticky rozezná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru ho vždy nabíjí optimálním nabíjecím proudem.

Tím se akumulátor šetří; při uchovávání v nabíječce je vždy plně nabit.

1. Stlačte uvolňovací tlačítko a akumulátor vyjměte z jeho úchytu.
2. Připojte nabíječku do síťové zásuvky.
3. Nasuňte nabíječku akumulátoru na akumulátor.

Pokud bliká kontrolka nabíjení akumulátoru na nabíječce zeleně, akumulátor se nabíjí.

Pokud svítí kontrolka nabíjení akumulátoru na nabíječce trvale zeleně, je akumulátor plně nabit.

(trvání nabíjení, viz 7. TECHNICKÁ DATA).

1. Při nabíjení kontrolujte v pravidelných intervalech stav nabití.
2. Pokud je akumulátor ⑧ plně nabit, můžete akumulátor ⑧ oddělit od nabíječky ⑥.

Význam indikačních prvků:

Indikace na nabíječce [obr. O3]:

Blikající světlo

kontrolky nabíjení akumulátorů

Nabíjení je signalizováno blikáním kontrolky nabíjení akumulátoru ⑥. Poznámka: Nabíjení může probíhat pouze tehdy, pokud je teplota akumulátoru v přípustném rozsahu teplot pro nabíjení, viz 7. TECHNICKÁ DATA.

Trvalé svícení kontrolky nabíjení akumulátoru

Trvalé svícení kontrolky nabíjení akumulátoru ⑥ signalizuje, že je akumulátor plně nabit nebo že je teplota akumulátoru mimo přípustný rozsah teplot pro nabíjení a nemůže být proto nabíjen. Jakmile dojde k dosažení přípustného rozsahu teplot, akumulátor se začne nabíjet. Bez zastrčeného akumulátoru signalizuje trvalé svícení kontrolky nabíjení akumulátoru ⑥, že je síťová zástrčka zasunuta v zásuvce a že je nabíječka připravena k provozu.

Indikátor stavu nabití akumulátoru na produktu [obr. O4/O14]:

Po startu produktu se na 5 sekund zobrazí indikátor stavu nabití akumulátoru.

Stav nabití akumulátoru Indikátor stavu nabití akumulátoru

67 - 100 % nabito	◎, ◎ a ◎ svítí zelen
34 - 66 % nabito	◎ a ◎ svítí zelen
11 - 33 % nabito	◎ svítí zelen
0 - 10 % nabito	◎blinká zelené

Pokud LED bliká zeleně, musí být akumulátor nabit.

Pokud svítí nebo bliká chybová LED @, viz 6. ODSTRANOVÁNÍ CHYB.

Naplnění řetězového oleje [obr. 05]:

Nebezpečí poranění při přetržení řetězu způsobeném nedostatečným mazáním vodicí lišty.

Před každým použitím zkontrolujte, zda je řetězový olej dávkován v dostatečném množství.

Doporučujeme olej pro řetězové pily č. v. 6006 GARDENA nebo minerální řetězový olej stejné kvality z odborného obchodu.

1. Odšroubujte víčko olejové nádržky ①.
2. Řetězový olej naplňte plnicím hrdlem ⑧ tak, až je průhledové okénko ⑨ úplně zaplněno olejem.
3. Opět našroubujte víčko olejové nádržky ⑦ na plnicí hrdlo ⑧.
4. Zkontrolujte olejový mazací systém.

Pokud byl olej rozlit po produktu, musí být důkladně vyčištěn.

Zkontrolujte mazací systém [obr. 06]:

→ Vodicí lištu namiřte s odstupem asi 20 cm na světlou plochu dřeva po řezu. Po jedné minutě provozu stroje musí plocha vykazovat zřetelné stopy oleje.

Vodicí lišta 2 nesmí přijít v žádném případě do kontaktu s pískem nebo půdou, protože to vede ke zvýšenému otěru řetězu!

Pracovní polohy:

Vyvětvovací pilu lze provozovat ve 2 pracovních polohách (nahoře / dole). Aby se dosáhlo čistých hran řezů, musí být silné větve uříznuty ve 2 krocích (podobně jako na obrázcích).

Řezání nahoře (silné větve) [obr. 06/07/08]:

1. Větev nařízněte zespoda max. do 1/3 průměru (řetěz táhne na přední doraz a).
2. Odřízněte větev shora (řetěz táhne na zadní doraz 5).

Řezání dole [obr. 06/O9]:

→ Odřízněte větev shora (řetěz táhne na zadní doraz ⑥).

Sklopení motorové jednotky [obr. 010]:

Motorovou jednotku lze sklápět v krocích po 15° od 60° do -60°.

1. Přidržte obě oranžová tlačítka (stlačená) a sklopte motorovou jednotku ① do požadovaného směru.
2. Obě oranžová tlačítka (1) pusťte a nechte motorovou jednotku (1) zaklapnout.

Vysunutí teleskopické trubky [obr. 011]:

Teleskopická trubka ② může být plynule vysunuta až o 50 cm.

1. Uvolněte oranžovou matici 12.
2. Vysuňte teleskopickou trubku ② do požadované délky.
3. Oranžovou matici opět dotáhněte.

Spuštění vyvětvovací pily [obr. 01/012/013/014]:

NEBEZPEČÍ! Poranění!

Bezpečnostní poranění: Pokud se produkt při puštění spouštěcí páčky nezastaví.

→ Nepřemosťujte bezpečnostní zařízení nebo spínač. Nepřipevňujte například startovací páčku rukojeti.

Před začátkem práce musí být ověřeny následující podmínky:

• Je naplněno dostatečné množství řetězového oleje a mazací systém byl zkontrolován (viz 3. OBSLUHA).
• Řetěz je napnut (viz 4. ÚDRŽBA).

Spuštění:

Produkt je vybaven bezpečnostním zařízením se dvěma spínači (startovací páčka s blokováním zapnutí), které zabraňují neúmyslnému zapnutí produktu.

1. Nasaďte akumulátor ⑧ do úchytu ⑩ v rukojeti tak, až zřetelně zaklapne.
2. Otevřete uzávěr ochranného krytu a sejměte kryt z vodicí lišty.
3. Teleskopickou vyvětvovací pilku držte jednou rukou za izolovanou úchopovou plochu na teleskopické trubce ② a druhou rukou za držadlo (4).
4. Posuňte blokovací zařízení zapnutí 16 dopředu a zatáhněte za startovací páčku 16. Teleskopická vyvětvovací pilka startuje a na 5 sekund se rozsvítí indikátor stavu nabití akumulátoru.
5. Pusťte blokovací zařízení zapnutí 15.

Zastavení:

1. Pusťte spouštěcí páčku 6. Teleskopická vyvětvovací pilka se zastaví.
2. Nasuňte ochranný kryt na vodicí lištu a přiklopte tak, až uzávěr ⑧ zamkne.
3. Stlačte uvolňovací tlačítko akumulátoru a vyjměte jej z jeho uchytu.

4. ÚDRŽBA

NEBEZPEČÍ! Poranění! Nebezpečí pořezání!

Než začnete provádět údržbu produktu, počkejte, že se řetěz zastaví, sejměte akumulátor a na vodicí lištu nasaďte ochranný kryt.

Čištění vyvětvovací pily:

NEBEZPEČÍ! Poranění! Nebezpečí poranění a

Nečistěte produkt vodou nebo vodním paprskem (zejména ne pod vysokým tlakem). Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové díly.

Větrací štěrbiny musí být vždy čisté.

1. Teleskopickou vyvětvovací pilku vyčistěte vlhkým hadrem.
2. Vzduchové štěrbiny čistěte měkkým kartáčkem (nepoužívejte šroubovák).
3. Vodicí lištu čistit v případě potřeby kartáčem.

Čištění akumulátoru a nabíječky:

Než připojíte nabíječku, zajistěte, aby byly povrch a kontakty akumulátoru a nabíječky vždy čisté a suché.

Nepoužívejte tekoucí vodu.

→ Nabíječka akumulátoru: Kontakty a plastové díly vyčistěte měkkým suchým hadrem. → Akumulátor: Občas vyčistěte větrací štěrbiny a přípoje akumulátoru měkkým, čistým a suchým štětcem.

Napnutí řetězu [obr. M1/M2/M3/M4]:

NEBEZPEČÍ POPÁLENÍ!

Příliš napnutý řetěz může vést k přetížení motoru a k poškozením, naproti tomu nedostatečně napnutý řetěz může způsobit vyskočení řetězu z kolejnice. Správně napnutý řetěz poskytuje nejlepší řezné vlastnosti, optimální dobu chodu na akumulátor a prodlužuje životnost. Kontrolujte proto pravidelně napětí, protože se délka řetězu při používání může zvětšovat (obzvláště, když je řetěz nový; po první montáži se musí kontrolovat napětí řetězu po několika minutách provozu).

→ Nenapínejte však řetěz ihned po používání, ale počkejte, až se ochladí.

Imbusový klíč na šrouby ⑦ se nachází v ochranném krytu ⑧.

1. Uvolněte oba šrouby (šrouby nevysroubovávat!).
2. Řetěz nadzvedněte uprostřed vodící lišty. Vzniklá mezera by měla být asi 2-3 mm.
3. Nastavovací šroub 2o otáčejte ve směru pohybu hodinových ručiček, pokud je napětí řetězu příliš malé. Nastavovací šroub 2o otáčejte proti směru pohybu hodinových ručiček, pokud je napětí řetězu příliš velké.
4. Oba šrouby opět dotáhněte. 5. Vyvrtávací pilku spusťte na asi 10 sekund.
5. Napětí řetězu znovu zkontrolujte a v případě potřeby ho znovu nastavte.

5. SKLADOVÁNÍ

Vyřazení z provozu [obr. 012]:

Produkt musí být uchováván mimo dosah dětí.

1. Nasuňte ochranný kryt na vodicí lištu a přiklopte tak, aby zámek zaklapl.
2. Vyjměte akumulátor.
3. Akumulátor nabijte.
4. Vyčistěte teleskopickou vyvětvovací pilku, akumulátor a nabíječku akumulátoru (viz 4. ÚDRŽBA).
5. Vyvětvovací pilku, akumulátor a nabíječku akumulátoru skladujte na suchém, uzavřeném místě, chráněném proti mrazu.

Likvidace:

(podle směrnice 2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.

DŮLEŽITÉ!

Likvidujte produkt prostřednictvím vašeho místního recyklačního sběrného místa.

Likvidace akumulátoru:

Li-ion

Akumulátor GARDENA obsahuje lithium-iontové články, které se na konci jejich životnosti likvidují odděleně od běžného domácího odpadu.

DŮLEŽITÉ!

Likvidujte akumulátory prostřednictvím místního recyklačního sběrného místa. 1. Lithium-iontové články zcela vybijte (obraťte se na servis GARDENA). 2. Zajistěte kontakty lithium-iontových článků proti zkratu. 3. Lithium-iontové články likvidujte odborně.

6. ODSTRANOVÁNÍ CHYB

NEBEZPEČÍ! Poranění! Nikdy neprovádějte žádné opravy, pokud je řetěz v pohybu.

→ Než začnete odstraňovat závadu produktu, počkejte, až se řetěz zastaví, vyjměte akumulátor a na vodicí lištu nasuňte ochranný kryt.

Výměna řetězu [obr. M1/M2/M3/T1]:

NEBEZPEČÍ! Poranění! Nebezpečí pořezání o řetěz.

→ Při výměně řetězu používejte ochranné rukavice.

Pokud řezný výkon pily citelně klesá (řetěz je tupý), musí být řetěz vyměněn. Imbusový klíč na šrouby 7e se nachází v ochranném krytu 18.

Smí být používány jen originální GARDENA náhradní řetěz a vodicí lišta č. v. 4048 nebo náhradní řetěz č. v. 4049.

1. Vyšroubujte oba šrouby (7).
2. Sejměte víko ②. 3. Vyjměte vodicí lištu ② s řetězem.
3. Sejměte řetěz ⑨ z vodicí lišty ⑳.
4. Vyčistěte motorovou jednotku ①, vodicí lištu ② a víko ③. Dejte přitom pozor zejména na gumová těsnění tělesa a víka ②.
5. Nasaďte nový řetěz přes přední doraz vodicí lišty. Zajistěte, aby řetěz běžel ve správném směru a přední doraz směřoval nahoru.
6. Vodicí lištu ⑳ nasaďte na motorovou jednotku ① tak, aby čep ② procházel vodicí lištou ⑳ a řetěz ⑱ byl veden okolo hnacího pastorku ⑳.
7. Víko ② nasaďte opět na motorovou jednotku ①. Dejte přitom pozor na gumová těsnění.
8. Oba šrouby opět lehce dotáhněte.
9. Napněte řetěz (viz 4. ÚDRŽBA).

Problém Možná příčina Náprava

Krátka doba chodu	Rētěz je prilíš napnut.	→ Rētěz napěte (viz. Naputi rētěžu).
	Rētěz neni namazán, protoze chybi olej.	→ Naplǐte rētěžový olej.
Teleskopickou vyvětovaci pilku nelze vypnout	Spoustěci páčka sevěna. →	Vyndeje akumulátor a pusté spoustěcipáčku.
Rēz neni Člstý	Rētěz je tupý nebo poškozený.	→ Rētěz vyměřte.
Rētěz je zaseknutý	Rētěz je málo napnut.	→ Rētěz napěte.
Teleskopická vyvětovaci pilka silné vibruje	Rētěz je málo napnut. → Rētěz napěte.
Teleskopická vyvětovaci pilka nelze spustit nebo se zastavila. LED ①blká zeleně [obr. 04]	Akumulátor je vybitý.	→ Nabijte akumulátor.
Teleskopická vyvětovaci pilka nelze spustit nebo se zastavila. Chybova LED ⑥sviti Červěne [obr. 04]	Teplota akumulátoru je mimo priptynstý rozsah.	→ Pockejte, Ľ se teplota akumulátoru dostane opět do rozsahu 0 °C +45 °C.
	Mezi kontakty akumulátoru na teleskopické vyvětovaci pilce jsou kapky vody nebo vhlkost.	→ Odstraťte kapky vody/vlhkestochym hadrem.
	Motor je zablokován.	→ Odstraťte prěkážku. Opakujte spustěni.
Teleskopická vyvětovaci pilka nelze spustit nebo se zastavila. Chybova LED ⑥blká Červěne [obr. 04]	Produkt je vadný.	→ Obraťte se na servis GARDENA.
Teleskopická vyvětovaci pilka nelze spustit nebo se zastavila. Chybova LED ⑥nésvīti [obr. 04]	Akumulátor není správnénasazen do Úchytu akumulátoru.	→ Nasadte akumulátorú upné do Óchytu akumulátoru tak, ľ slyštitelné zaklapne.
	Akumulátor je vadný.	→ Vyměřte akumulátor.
	Produkt je vadný.	→ Obraťte se na servis GARDENA.
Nabijeni není možné. Kontrolka nabljeni akumulátoru ⑥sviti tvrale [obr. 03]	Akumulátor není (správné) nasazen.	→ Nasadte akumulátor správné na nabljěčku.

Nabijeni neniMZne. Kontrolka nabijeni akumulatoru ⓷sviti trvale [obr. 03]	Kontakty akumulatoru jsou znečistěny.	→ Vyčistěte kontakty akumulatoru toru (např. vicanásobným nasazenim a yvasazenim aku- mulatoru. popř. akumulatoru vyměné).
	Teplota akumulatoru je mimo priústný roszah teplot pro nabijeni.	→ Počkejte, AZ se teplota aku- mulatoru dostane opět do roszahu 0 °C → +45 °C.
	Akumulator je vadní.	→ Vyměné akumulator.
Kontrolka nabijeni akumulatoru ⓸nésvití [obr. 03]	Sifová zástrčka nabijěčky neni (správně) zastrěcena.	→ Sifovou zástrěku zastrěte (úplné) do zásužky.
	Zásužka, sifový kabel nebo nabijěčka jsou vadní.	→ Zkontrolujte sifové napětí. Nechte popř. zkontrolovat nabijěčku autorizovaným obchodnim partnerem nebo servisem GARDENA.

POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

7. TECHNICKÁ DATA

Akumulátorová teleskopická yvětovaci píka		Hodnota (č.v. 14770)
Rychlost Šerétzu	m/s	3,8
Délka vodici lǐsty	mm	200
Typ Šerétzu	px	90
Objem olejové nádrže	cm3	60
Rozsaḥ teleskopické trabky	cm	0-50
Hmotnost (věctné akumulátoru)	kg	3,5
Hladina akustického tläku LpA	dB (A)	73
Nejistota kpbA		3
Hladina akustického výkonu LpA: naměřné/a zarucéná Nejistota KpbA	dB (A)	90/93
		3
Vlbrace ruky-paže aθw2) Nejistota kθw	m/s2	1
		1,5
Metoda měřeni podle: 1' DIN EN ISO 22868 2' DIN EN ISO 22867

POZNÁMKA: Udávaná hodnota emise vibrací byla změřena podle normované metody měření a může být použita ke srovnání elektrických přístrojů navzájem. Tato hodnota může být použita i pro předběžné posouzení expozice. Emise vibrací se může při reálném používání elektrického nářadí měnit.

Akumulátorový systémPBA 18V 2,5Ah W-B	Jednotka	Hodnota (č.v. 14903)
Napěti akumulátoru	V (DC)	18
Kapacità akumulátoru	Ah	2,5
Počet Članků (LI-Ion)		5

Vhodné nabíječky akumulátorů systému POWER FOR ALL : AL 18..CV.

Nabiječka akumulátoru AL 1810 CV P4A	Jednotka	Hodnota (č.v. 14900)
Sifové napěti	V (AC)	220 - 240
Sifová frevence	Hz	50 - 60
Jmenovltý vykon	W	26
Nabijeci napěti akumulátoru	V (DC)	18
Max. nabijeci proud akumulátoru	mA	1000
Doba nabijeni akumulátoru80%/97 - 100% (asi)PBA 18V 2,0Ah W-Bmin.96/124PBA 18V 2,5Ah W-Bmin.120/154PBA 18V 4,0Ah W-Cmin.192/244
Připustné Rozsah teplot pro nabijeni	°C	0 - 45
Váha podle procedury EPTA 01:2014	kg	0,17

Nabíječka akumulátorů Jednotka Hodnota (č. v. 14900) AL 1810 CV P4A

Třída ochrany

Vhodné akumulátory systému POWER FOR ALL: PBA 18V.

8. PŘÍSLUŠENSTVÍ

Náhradní řetěz a vodicí lišta Řetěz a vodicí lišta na výměnu. č. v. 4048 GARDENA

Náhradní řetěz GARDENA Řetěz na výměnu. č. v. 4049

Řetězový olej GARDENA Na mazání řetězu. č. v. 6006

GARDENAAkumulatorovy system	Akumulator pro pridavný béh nebo na yémenu.
PBA 18V/45 P4A
PBA 18V/72 P4A

č. v. 14903 č. v. 14905

GARDENA Rychlonabijéčka akumulatoru AL 1830 CV P44

Pro rychlé nabljeni akumulatoru PBA 18V..W..système POWER FOR ALL..

€v. 14901

9. SERVIS / ZÁRUKA

Servis:

Kontaktujte prosím adresu na zadní straně.

Záruční podmínky:

V případě vznese ní nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.

Společnost GARDENA Manufacturing GmbH poskytuje na všechny originální výrobky GARDENA 2 roky záruku od prvního nákupu u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty získané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vztahuje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plnohodnotného náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnostmi. Tato služba podléhá následujícím ustanovením:

Výrobek byl použit k určenému účelu podle doporučení v návodu k použití. - Ani kupec, ani žádná třetí osoba se nepokoušeli produkt opravit nebo upravit. - Při provozu byly použity jen originální náhradní díly a díly podléhající údržbě GARDENA. - Předložení dokladu o koupi.

Normální opotřebované díly a komponenty (například na nožích, díly upevňující nůž, turbíny, osvětlovací prostředky, klínové a ozubené řemeny, oběžná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.

Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněné. Tato záruka výrobce nemá samozřejmě vliv na existující zákonná a smluvní nároky na záruku vzhledem k obchodníkovi / prodejci.

Záruka výrobce podléhá právu Spolkové republiky Německo.

V případě uplatnění záruky zašlete prosím vadný produkt s kopií kupního dokladu a popisem vady dostatečně ofrankované na adresu servisu GARDENA.

Díly podléhající opotřebení:

Díly podléhající opotřebení - fez a vodící lišta jsou ze záruky vyloučeny.

Smluvní servisní střediska CZ:

NOBUR s.r.o.

Průmyslová 14/1515

110 00 Praha 10

tel.: [phone]

fax: [phone]

email: [e-mail]

www.nobur.cz

Ing. Tomáš Vajcner

Vlařská 22

627 00 Brno

tel.: [phone]

email: [e-mail]

www.egardena.cz

Milan Záhumenský - JIRAMI

Lidická 18

715 00 Ostrava-Vítkovice

tel: [phone]

mobil: 603 519 774

fax: [phone]

email: [e-mail]

www.jirami.cz

KIS PLUS v.o.s.

Žele tická 305/3

412 01 Litoměřice

Tel.: [phone]

fax: [phone]

email: [e-mail]

www.kisplus.cz

SK Akumulátorový teleskopický odvětrávač

1. BEZPEČNOST 87 2. MONTÁŽ 90 3. OBSLUHA 90 4. ÚDRŽBA 91 5. SKLADOVÁNÍ 91 6. ODSTRANOVÁNÍ PORUCH 91 7. TECHNICKÉ ÚDAJE 92 8. PŘÍSLUŠENSTVÍ 92 9. SERVIS/ZÁRUKA 93

Překlad originálního návodu k obsluze.

Tento výrobek není určen pro osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a/nebo s nedostatkem znalostí,

pokud nejsou pod dozorem osoby odpovědné za jejich bezpečnost, nebo od ní nedostaly instrukce, jak se má tento výrobek používat. Dohlížejte na děti, abyste zajistili, že si s tímto výrobkem nehrají. Doporučujeme svěřit obsluhu tohoto výrobku mladistvým až od 16 let.

Určené použití:

GARDENA teleskopický odvětvovač je určen k odvětvování stromů, živých plotů, keřů a křovinatých trvalek, větví až do průměru max. 8 cm v zahradách u domů a okrasných zahradách.

Výrobek není určen k dlouhodobému provozu.

NEBEZPEČÍ! Ublížení na zdraví!

→ Teleskopický odvětvovač nesmíte používat k kácení stromů. Větve odstraňujte po částech, aby vás nezasáhly padající větve, nebo aby vás nemohla zasáhnout větev odražená od země. Při řezu nestůjte pod větví. Nepoužívejte jej k údržbě zahradních jezírek.

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte si pečlivě návod k obsluze a uschovejte jej pro další použití.

Symboly na výrobku:

POZOR!

Pečlivě si přečtěte návod k obsluze.

Noste ochranné brýle a chrániče sluchu.

Riziko ohrožení života zásahem elektrického proudu! Dodržujte minimální vzdálenost 10 m od elektrických vedení.

Stále noste ochranné rukavice.

Stále noste bezpečnostní protišmykovou obuv.

Stále noste ochrannou přilbu.

Nevystavujte působení deště.

Směr pohybu řetězu.

Pro nabíječku:

V případě, že je v jedné z těchto věcí poškozené nebo přerušené, odpojte kabel ze zásuvky.

Všeobecné bezpečnostní upozornění

Všeobecné bezpečnostní upozornění pro elektrické nářadí

UPOZORNĚNÍ!

1) Bezpečnost na pracovišti

a) Udržujte své pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům. b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí způsobuje jiskření, které může zapálit prach nebo výpary. c) Nedovolte, aby se v blízkosti práce s elektrickým nářadím zdržovaly děti nebo jiné osoby. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením.

2) Elektrická bezpečnost

4) Používání a ošetřování elektrického nářadí

a) Zařízení nepřetěžujte. Pro vaši práci používejte vždy to určené elektrické nářadí. S vhodným elektrickým nářadím se pracuje lépe a bezpečněji v zadaném rozsahu výkonu. b) Nepoužívejte elektrické nářadí, pokud má poškozený spínač. Elektrické nářadí, které se nedá zapnout a vypnout, je nebezpečné a musí se opravit.

c) Vytiahnite zástrčku zo zásuvky a/alebo odstráňte akumulátor v prípade, že chcete vykonať nastavenie zariadenia, vymeniť náhradné diely alebo zariadenie odložiť. Tieto bezpečnostné opatrenia zamedzia neúmyselnému štartu elektrického náradia. d) Nepoužívané elektrické náradie uskladnite mimo dosahu detí. Nedovoľte, aby zariadenie používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, pokiaľ ho používajú neskúsené osoby. e) Elektrické náradie starostlivo ošetrujte. Kontrolujte, či sa pohybujúce sa diely voľne pohybujú a či sa nezasekávajú, či nie sú niektoré diely zlomené alebo poškodené, že by mohli ovplyvniť funkciu elektrického náradia. Poškodené diely zariadenia nechajte pred použitím opraviť.

Mnohé úrazy sú spôsobené nesprávnou údržbou elektrického náradia.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zasekávajú a ľahšie sa vedú. g) Elektrické náradie, príslušenstvo, nástroje a pod. používajte podľa návodu. Zohľadnite pritom pracovné podmienky a postup, ktorý treba vykonať. Použitie elektrického náradia pre iné ako určené účely môže viesť k nebezpečným situáciám. h) Udržujte rukoväte a plochy rukovätí v suchu, čistote a bez oleja a tuku. Klzké rukoväte a plochy rukovätí znemožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

5) Používanie a ošetrovanie akumulátorového náradia

Bezpečnostné upozornenia pre teleskopický odvetvovač

a) Držte všechny části těla v dostatečné vzdálenosti od řetězu. Když je řetěz v chodu, nepokoušejte se odstranit nařezaný materiál nebo držet řezaný materiál. Po vypnutí spínače se řetěz ještě chvíli pohybuje. Chvilka nepozornosti při práci s teleskopickým odvětvovačem může mít za následek vážná poranění. b) Teleskopický odvětvovač přenášejte pouze za rukojeť, když je řetěz zastaven a když nemá prsty blízko vypínačů. Správné přenášení teleskopického odvětvovače snižuje nebezpečí neúmyslného spuštění a poranění, které by v důsledku toho způsobila řetěz. c) Při přípravě nebo skladování teleskopického odvětvovače vždy natáhněte na řetěz kryt. Správné zacházení s teleskopickým odvětvovačem snižuje nebezpečí poranění řetězem. d) Při odstraňování zaklesnutého řeziva nebo při provádění údržby se ujistěte, že jsou vypnuty všechny vypínače a že je vyjmutý nebo odpojený akumulátorový blok. Neúmyslné zapnutí teleskopického odvětvovače během odstraňování zaklesnutého řeziva nebo během údržby může vést k vážným poraněním. e) Při odstraňování zaklesnutého řeziva nebo při provádění údržby se ujistěte, že jsou vypnuty všechny vypínače a že je aktivováno blokování zapnutí. Neúmyslné zapnutí teleskopického odvětvovače během odstraňování zaklesnutého řeziva nebo během údržby může vést k těžkým poraněním. f) Teleskopický odvětvovač držte výhradně za izolované plochy rukojeti, protože řetěz se může dostat do kontaktu se skrytými vedeními. Kontakt řetězu s vedením pod napětím může uvést pod napětí kovové části a způsobit zásah elektrickým proudem.

g) Všechna vedení držte v dostatečné vzdálenosti od oblasti řezání. Řetěz může neopatrně zarezat do vedení skrytých v živých plotech a stromech.

h) Teleskopický odvětvovač nepoužívejte ve špatném počasí, zvláště při riziku blesků. Snižuje to nebezpečí zásahu bleskem.

Elektrická bezpečnost

NEBEZPEČENSTVO! Zástava srdce!

Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může mít za určitých podmínek vliv na činnost aktivních nebo pasivních medicínských implantátů. Aby se eliminovaly nebezpečné situace, které by mohly vést k těžkým nebo smrtelným zraněním, měly by osoby s medicínským implantátem použití tohoto výrobku konzultovat se svým lékařem nebo s výrobcem implantátu.

Nabíječku připojte jen na střídavé napětí uvedené na typovém štítku.

Za žádných okolností nesmí být uzemnění napojeno na žádnou část tohoto výrobku.

Výrobek nepoužívejte při hrozícím nebezpečí bouřky.

Chraňte kontakty akumulátoru před vlhkostí.

Osobní bezpečnost

NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!

Menší díly je možné snadno spolknout. Obaly z umělých hmot představují pro malé děti nebezpečí zadušení. Při montáži držte malé děti v dostatečné vzdálenosti.

Teleskopický odvětvovač používejte pouze k účelům, pro které byl určen. Obsluhující osoba nebo uživatel je zodpovědný za nehody a škody způsobené jiným osobám a jejich majetku. Dbejte na to, že by při vytažení teleskopické tyče mohlo dojít ke zranění třetích osob.

NEBEZPEČÍ!

Zkontrolujte oblasti, kde se má teleskopický odvětvovač používat, a odstraňte všechny dráty, skryté elektrické kabely a jiné cizí objekty.

Všechny nastavovací práce a činnosti (otáčení řezací jednotky, naklánění střihací hlavy, změna délky teleskopické tyče) musíte vykonávat s nasazeným krytem a teleskopický odvětvovač přitom nesmíte postavit na listu.

Před používáním a po každém silném nárazu musíte strojové zařízení zkontrolovat na známky zlomení nebo poškození a provést potřebné opravy.

Nikdy se nepokoušejte pracovat s nekompletním teleskopickým odvětvovačem nebo odvětvovačem, na kterém byly provedeny neautorizované úpravy.

Použití a údržba elektrického nástroje

Měli byste vědět, jak vypnout výrobek v nouzovém případě. Teleskopický odvětvovač nikdy netahejte za ochranný kryt.

Teleskopický odvětvovač nepoužívejte, pokud jsou bezpečnostní přípravky poškozené.

Při práci s teleskopickým odvětvovačem nesmíte používat žebřík.

Výrobek používejte pouze tehdy, když stojíte na pevném podkladu.

Montáž nosného popruhu [Obr. A3]:

Musíte používat dodaný nosný popruh.

1. Rozšiřte sponu popruhu (4), upněte ji o držadlo a pevně zašroubujte šroubem (5).
2. Zavěste karabinu (6) na sponu popruhu (4).
3. Rychlouzáverom nestavte popruh na požadovanou délku.

3. OBSLUHA

Rozsah dodávky GARDENA teleskopického odvětvovače Č.v. 14770-55 neobsahuje akumulátor ani nabíječku.

Upozornění: nabíjení je možné, jen když je teplota akumulátoru v přípustném rozsahu teploty nabíjení, viz 7. TECHNICKÉ ÚDAJE.

Nepřerušované světlo indikátoru nabíjení akumulátoru

Nepřerušované světlo indikátoru nabíjení akumulátoru signalizuje, že akumulátor je plně nabitý nebo že teplota akumulátoru je mimo přípustného rozsahu teplot nabíjení a proto se nemůže nabít. Akumulátor se nabije hned, jak se dosáhne přípustný teplotní rozsah.

Bez zasunutého akumulátoru nepřerušované světlo indikátoru nabíjení akumulátoru signalizuje, že síťová zástrčka je zasunutá do zásuvky a nabíječka je připravena na provoz.

Indikace stavu nabití akumulátoru P na výrobku [Obr. O4/O14]: Po spuštění výrobku se na 5 sekund zobrazí indikace stavu nabití akumulátoru P.

→ Před každým použitím překontrolujte, zda je řetězový olej přidáván v dostatečném množství.

→ Nasměrujte lištu @ se vzdáleností cca 20 cm na světlou řeznou plochu dřeva. Po jedné minutě provozu strojového zařízení se na ploše musí zobrazit zřetelné stopy po oleji.

Za žádných okolností se nesmí lišta ② dostat do kontaktu s pískem, nebo se zemí, protože to má za následek výrazné opotřebení řetězu.

Pracovní polohy:

Teleskopický odvětvovač můžete provozovat ve 2 pracovních pozicích (nahoře / dole). Pro zajištění čisté řezné hrany musíte hrubé větve pilovat ve 2 krocích. (Obrázky: podobné).

Pilení nahoře (hrubé větve) [Obr. O6/O7/O8]:

1. Větev podřízněte zdola max. do 1/3 průměru (řetěz se posouvá na přední zarážku (R).
2. Konár odpilte zhora (reťaz ťahá na zadnú zarážku 6).

Pílenie dole [Obr.06/O9]:

1. Držte stlačené obidve oranžové tlačidlá a nakloňte motorovú jednotku ① do požadovaného smeru.
2. Pustite obidve oranžové tlačidlá a nechajte motorovú jednotku ① zaskočiť v západke.

Vysunutie teleskopickej rúrky [Obr. 011]:

Teleskopickú rúrku ② môžete plynule vysunúť na dĺžku 50 cm.

1. Uvoľnite oranžovú maticu 12
2. Vysuňte teleskopickú rúrku ② na požadovanú dĺžku.
3. Znova pevne utiahnite oranžovú maticu 17

Spustenie teleskopického odvetrávača [Obr. 01/012/013/014]:

NEBEZPEČENSTVO! Ublíženie na zdraví! V prípade, že uvoľníte štartovaciu páku a výrobok nezastaví, vzniká nebezpečenstvo zranenia.

→ Neobchádzajte bezpečnostné prvky alebo spínače. Neupevňujte, napríklad, štartovaciu páku na rukoväť.

Akumulátorový teleskopický odvetvovač		Hodnota (c.v. 14770)
Rychlost refaze	m/s	3,8
Dlžka listý	mm	200
Typ refaze	px	90
Objem olejovej námřečem	3	60
Rozsaḥ teleskopickej rürky	cm	0-50
Hmotnost (vrátane akumuláțora)	kg	3,5
Hladina akustického tlaku Lp1: Odchýlka kph	dB (A)	733
Hladina akustického výkonu Lw1: meraná/garantovaná Odchýlka kwh	dB (A)	90/933
Vibrácle prenášné do ramena a2: Odchýlka kvw	m/s2	1,5

Spôsob merania podľa: DIN EN ISO 22868 DIN EN ISO 22867

Zmluvné servisné strediská SK:

T-L s.r.o. Senkvická cesta 12/F

902 01 Pezinok

tel.: [phone]

903825232

fax:[phone]

e-mail: [e-mail]

www.tlb.a.sk

DAES, s.r.o.

Kosicka 4

010.01 Zilina

tel.: [phone]

fax:[phone]

e-mail: [e-mail]

www.daes.sk

Důležité upozornění:

Přečtěte prosím pokyny pro použití, abyste se seznámili se všemi riziky.
