Vrsta izdelka	Obrezalnik na palici (škarje za živo mejo) na akumulator
Znamka	Gardena
Model	TCS 2018 P4A (ref. 14770)
Napajanje	Litij-ionska baterija 18 V POWER FOR ALL Sistem
Teža (z baterijo)	3,5 kg
Dolžina rezila	200 mm
Hitrost verige	3,8 m/s
Prostornina posode za olje	60 cm³
Obseg izhoda teleskopske cevi	0 do 50 cm (neprekinjeno nastavljanje)
Raven zvočnega tlaka (Lpa)	73 dB(A)
Zajamčena raven zvočne moči	93 dB(A)
Vibracije roka-roka	1 m/s²
Tip verige	90 px
Maks. rezalna zmogljivost	Veje do premera 8 cm
Nagib glave	5 položajev po 30° (približno)
Združljiva baterija	Sistem POWER FOR ALL PBA 18V (npr. ref. 14903 2,5 Ah)
Priložen polnilnik	AL 1810 CV P4A (ref. 14900), 220-240 V~, 50-60 Hz
Čas polnjenja (80%/100%)	120 min / 154 min (baterija 2,5 Ah)
Varnostna naprava	Dvojno stikalo (zaganjalna ročica + zaklepni gumb)
Mazanje	Samodejno, vgrajena posoda za olje
Potrošni deli	Veriga in rezilo (ref. 4048/4049), olje (ref. 6006)
Garancija	2 leti (potrošni deli izključeni)

Pogosto zastavljena vprašanja - TCS 2018 P4A GARDENA

Kako napolniti baterijo obrezalnika Gardena TCS 2018 P4A?

Odstranite baterijo iz ohišja s pritiskom na sprostitveni gumb. Priključite polnilnik (AL 1810 CV) v električno vtičnico, nato priključite baterijo. Utripajoča zelena lučka označuje polnjenje; ko ostane stalno prižgana, je baterija polna. Nato odklopite baterijo.

Katero olje uporabiti za verigo?

Uporabite posebno olje za verižne žage, po možnosti olje Gardena ref. 6006 ali enakovredno mineralno olje. Nalijte ga v posodo (črni pokrov) do nivoja okenca.

Kako napeti verigo?

Odvijte dva vijaka ob strani rezila s priloženim imbus ključem. Dvignite verigo na sredini rezila: razmik naj bo 2-3 mm. Obrnite nastavitveni vijak v smeri urinega kazalca za napenjanje, v nasprotni za popuščanje. Ponovno privijte vijake in preverite po nekaj minutah uporabe.

Kaj storiti, če obrezalnik ne zažene?

Najprej preverite baterijo: ali je napolnjena? Utripajoče zelene LED lučke označujejo prazno baterijo. Če zasveti rdeča LED lučka, počakajte, da se temperatura baterije vrne med 0 °C in 45 °C. Po potrebi očistite kontakte. Če nič ne deluje, stopite v stik s servisno službo Gardena.

Ali lahko obrezalnik uporabljate v dežju?

Ne. Naprave ne smete izpostavljati dežju ali vlagi. Uporabljajte jo le v suhem vremenu in pri dobri vidljivosti. Baterijo in polnilnik shranjujte zaščitene pred vodo.

Kakšna varnostna razdalja od daljnovodov mora biti upoštevana?

Stojite vsaj 10 metrov od daljnovodov. Stik z napeljavo pod napetostjo lahko povzroči smrtno električni udar.

Kako očistiti obrezalnik po uporabi?

Odstranite baterijo in namestite zaščitni pokrov. Napravo očistite z vlažno krpo, brez vode ali visokotlačnega curka. Prezračevalne reže očistite z mehko krtačo. Ne uporabljajte topil.

Kakšno zaščitno opremo nositi?

Vedno nosite zaščitno čelado, varnostna očala, nedrseče rokavice, nedrseče varnostne čevlje in zaščito za sluh (protihrupne slušalke).
Pozor: nošenje zaščite za sluh lahko zmanjša zaznavanje okoliških zvokov.

Kako zamenjati verigo?

Uporabite rokavice. Odvijte dva vijaka in odstranite pokrov. Odstranite staro verigo in rezilo. Novo verigo namestite na rezilo ob upoštevanju smeri vrtenja. Rezilo namestite na motorno enoto tako, da vstavite vijak, nato namestite pokrov. Napnite verigo, kot je navedeno.

Kje najti nadomestne dele za Gardena TCS 2018 P4A?

Originalni deli Gardena so na voljo pri pooblaščenih prodajalcih: veriga in rezilo ref. 4048 (komplet) ali samo veriga ref. 4049, olje ref. 6006, dodatna baterija ref. 14903 (2,5 Ah) ali 14905 (4,0 Ah), hitri polnilnik ref. 14901. Stopite v stik s servisno službo Gardena na 0810 00 78 23.

NAVODILA ZA UPORABO TCS 2018 P4A GARDENA

SL Navodilo za uporabo

Akumulatorski obrezovalnik za veje

HR Upute za uporabu

Akumulatorska teleskopska pila

SR Uputstvo za rad

BS Akumulatorska teleskopska testera

UK Navodila za uporabo

RO Navodila za uporabo

Upoštevajte vsa varnostna navodila in predpise.

Obrezovalnika ne uporabljajte, če je poškodovan kakšen varnostni element. Pri uporabi obrezovalnika ne sme biti uporabljen noben vodič.

Izdelek sme uporabljati samo oseba, ki stoji na trdnih tleh.

Odstranite akumulator:

NEVARNOST! Tveganje za zdravje! Nevarnost ureznin, če izdelek nenadoma zažene.

Izdelek je namenjen za uporabo s strani oseb (in otrok) z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali brez izkušenj in/ali znanja, razen če jih pri tem nadzoruje oseba.

Odgovorni za njihovo varnost, ali so od te osebe prejeli navodila o uporabi izdelka. Otroke je treba nadzorovati, da zagotovite, da se ne igrajo z izdelkom. Uporaba izdelka se priporoča pri mladostnikih od starosti 16 let naprej.

Predvidena uporaba:

GARDENA Obrezovalnik za veje je predviden za obrezovanje vej na drevesih, živih mejah, grmih in grmičevju z vejami do največ 8 cm premera na zasebnih vrtovih hiš in vrtovih za pridelovanje prostega časa.

Izdelek ni primeren za dolgotrajno delovanje.

NEVARNOST! Telesne poškodbe!

→ Obrezovalnika za veje ni dovoljeno uporabljati za podiranje dreves. Dele vej odstranjujte, da vas ne zadenejo padajoče veje in vas veje, ki so padle na tla, ne morejo več udariti. Pri rezanju ne stojte pod vejo. Ne uporabljajte jih za vzdrževanje ribnikov.

1. VARNOST

POMEMBNO!

Skrbno preberite navodila za uporabo in jih shranite za poznejše branje.

Simboli na izdelku:

Preberite navodila za uporabo in se prepričajte, da razumete vse kontrolne funkcije in njihovo delovanje.

Nosite zaščito oči in sluha.

Smrtna nevarnost zaradi električnega udara! Ohranjajte najmanj 10 m razdalje do električnih napeljav.

Vedno nosite zaščitne rokavice.

Vedno nosite nedrseče varnostne čevlje.

Vedno nosite zaščitno čelado.

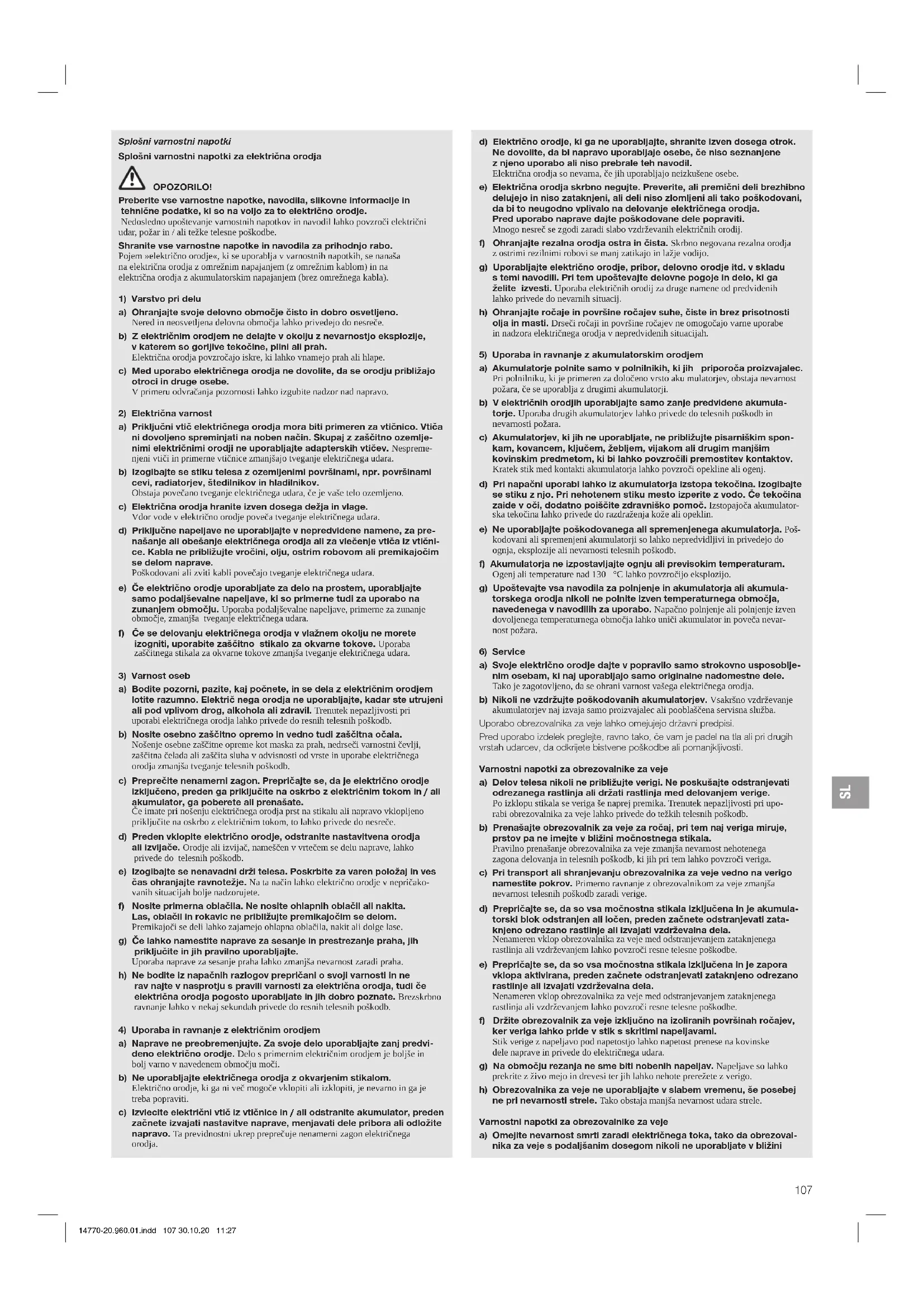

Splošni varnostni napotki

Splošni varnostni napotki za električna orodja

OPOZORILO!

Preberite vse varnostne napotke, navodila, slikovne informacije in tehnične podatke, ki so na voljo za to električno orodje.

Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali težke telesne poškodbe.

Shranite vse varnostne napotke in navodila za prihodnjo rabo.

Pojem »električno orodje«, ki se uporablja v varnostnih napotkih, se nanaša

na električna orodja z omrežnim napajanjem (z omrežnim kablom) in na električna orodja z akumulatorskim napajanjem (brez omrežnega kabla).

1) Varstvo pri delu

a) Ohranjajte svoje delovno območje čisto in dobro osvetljeno.

Nered in neosvetljena delovna območja lahko privedejo do nesreče.

b) Z električnim orodjem ne delajte v okolju z nevarnostjo eksplozije, v katerem so gorljive tekočine, plini ali prah.

Električna orodja povzročajo iskre, ki lahko vnamejo prah ali hlape.

c) Med uporabo električnega orodja ne dovolite, da se orodju približajo otroci in druge osebe.

V primeru odvračanja pozornosti lahko izgubite nadzor nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja mora biti primeren za vtičnico. Vtikača ni dovoljeno spreminjati na noben način. Skupaj z zaščitno ozemljenimi električnimi orodji ne uporabljajte adapterskih vtičev. Nespremenjeni vtikači in ustrezne vtičnice zmanjšajo tveganje električnega udara.

b) Izogibajte se stiku telesa z ozemljenimi površinami, npr. površinami cevi, radiatorjev, štedilnikov in hladilnikov.

Obstaja povečano tveganje električnega udara, če je vaše telo ozemljeno.

c) Električna orodja hranite izven dosega dežja in vlage.

Vdor vode v električno orodje poveča tveganje električnega udara.

d) Priključne napeljave ne uporabljajte v nepredvidene namene, za prenašanje ali obešanje električnega orodja ali za vlečenje vtikača iz vtičnice. Kabla ne približujte vročini, olju, ostrim robovom ali premikajočim se delom naprave.

Poškodovani ali zviti kabli povečajo tveganje električnega udara.

e) Če električno orodje uporabljate za delo na prostem, uporabljajte samo podaljševalne napeljave, ki so primerne tudi za uporabo na zunanjem območju. Uporaba podaljševalne napeljave, primerne za zunanje območje, zmanjša tveganje električnega udara.

f) Če se delovanju električnega orodja v vlažnem okolju ne morete izogniti, uporabite zaščitno stikalo za okvarne tokove. Uporaba zaščitnega stikala za okvarne tokove zmanjša tveganje električnega udara.

3) Varnost oseb

a) Bodite pozorni, pazite, kaj počnete, in se dela z električnim orodjem lotite razumno. Električnega orodja ne uporabljajte, kadar ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko privede do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno tudi zaščitna očala. Nosenje osebne zaščitne opreme, kot so maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, v odvisnosti od vrste in uporabe električnega orodja zmanjša tveganje telesnih poškodb.

c) Preprečite nenamerni zagon. Prepričajte se, da je električno orodje izključeno, preden ga priključite na oskrbo z električnim tokom in/ali akumulator, ga poberete ali prenašate.

Pri nošenju električnega orodja ne imejte prsta na stikalu ali priključku, ki je povezan z električnim tokom, saj lahko to privede do nesreče.

d) Preden vklopite električno orodje, odstranite nastavitvena orodja ali izvijače. Orodje ali izvijač, nameščen v vrtečem delu naprave, lahko privede do telesnih poškodb.

e) Izogibajte se nenavadni drži telesa. Poskrbite za varen položaj in ves čas ohranjajte ravnotežje. Na ta način lahko električno orodje v nepričakovanih situacijah bolje nadzorujete.

f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Las, oblačil in rokavic ne približujte premikajočim se delom. Premikajoči se deli lahko zajamejo ohlapna oblačila, nakit ali dolge lase.

g) Če lahko namestite naprave za sesanje in prestrezanje prahu, jih priključite in jih pravilno uporabljajte.

Uporaba naprave za sesanje prahu lahko zmanjša nevarnost zaradi prahu.

h) Ne bodite iz napačnih razlogov prepričani o svoji varnosti in ne ravnajte v nasprotju s pravili varnosti za električna orodja, tudi če električna orodja pogosto uporabljate in jih dobro poznate. Brezskrbno ravnanje lahko v nekaj sekundah privede do resnih telesnih poškodb.

4) Uporaba in ravnanje z električnim orodjem

a) Naprave ne preobremenjujte. Za svoje delo uporabljajte zanj predvideno električno orodje. Delo s primernim električnim orodjem je boljše in bolj varno v navedenem območju moči.

b) Ne uporabljajte električnega orodja z okvarjenim stikalom. Električno orodje, ki ga ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite električni vtič iz vtičnice in/ali odstranite akumulator, preden začnete izvajati nastavitve naprave, menjavati dele pribora ali odložite napravo. Ta previdnostni ukrep preprečuje nenamerni zagon električnega orodja.

d) Električno orodje, ki ga ne uporabljate, shranite izven dosega otrok. Ne dovolite, da bi napravo uporabljale osebe, če niso seznanjene z njeno uporabo ali niso prebrale teh navodil. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Električna orodja skrbno negujte. Preverite, ali premični deli brezhibno delujejo in niso zataknjeni, ali deli niso zlomljeni ali tako poškodovani, da bi to neugodno vplivalo na delovanje električnega orodja. Pred uporabo naprave dajte poškodovane dele popraviti. Mnogo nesreč se zgodi zaradi slabo vzdrževanih električnih orodij. f) Ohranjajte rezalna orodja ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezilnimi robovi se manj zatikajo in lažje vodijo. g) Uporabljajte električno orodje, pribor, delovno orodje itd. v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga želite izvesti. Uporaba električnih orodij za druge namene od predvidenih lahko privede do nevarnih situacij. h) Ohranjajte ročaje in površine ročajev suhe, čiste in brez prisotnosti olja in masti. Drseči ročaji in površine ročajev ne omogočajo varne uporabe in nadzora električnega orodja v nepredvidenih situacijah.

5) Uporaba in ravnanje z akumulatorskim orodjem

a) Akumulatorje polnite samo s polnilniki, ki jih priporoča proizvajalec. Pri polnilniku, ki je primeren za določeno vrsto akumulatorjev, obstaja nevarnost požara, če se uporablja z drugimi akumulatorji. b) V električnih orodjih uporabljajte samo zanje predvidene akumulatorje. Uporaba drugih akumulatorjev lahko privede do telesnih poškodb in nevarnosti požara. c) Akumulatorjev, ki jih ne uporabljate, ne približujte pisarniškim sponkam, kovancem, ključem, žebljem, vijakom ali drugim manjšim kovinskim predmetom, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko povzroči opekline ali požar. d) Pri napačni uporabi lahko iz akumulatorja izstopa tekočina. Izogibajte se stiku z njo. Pri nenamernem stiku mesto izperite z vodo. Če tekočina zaide v oči, dodatno poiščite zdravniško pomoč. Izstopajoča akumulatorska tekočina lahko privede do razdraženja kože ali opeklin. e) Ne uporabljajte poškodovanega ali spremenjenega akumulatorja. Poškodovani ali spremenjeni akumulatorji so lahko nepredvidljivi in privedejo do ognja, eksplozije ali nevarnosti telesnih poškodb. f) Akumulatorja ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature nad 130 °C lahko povzročijo eksplozijo. g) Upoštevajte vsa navodila za polnjenje in akumulatorja ali akumulatorskega orodja nikoli ne polnite izven temperaturnega območja, navedenega v navodilih za uporabo. Napačno polnjenje ali polnjenje izven dovoljenega temperaturnega območja lahko uniči akumulator in poveča nevarnost požara.

6) Servis

a) Svoje električno orodje dajte v popravilo samo strokovno usposobljenim osebam, ki uporabljajo samo originalne nadomestne dele. Tako je zagotovljeno, da se ohrani varnost vašega električnega orodja. b) Nikoli ne vzdržujte poškodovanih akumulatorjev. Vsako vzdrževanje akumulatorjev naj izvaja izključno proizvajalec ali pooblaščena servisna služba.

Uporabo obrezovalnika za veje lahko omejujejo državni predpisi.

Pred uporabo izdelek preglejte, prav tako tudi, če je padel na tla ali pri drugih vrstah udarcev, da odkrijete bistvene poškodbe ali pomanjkljivosti.

Varnostni napotki za obrezovalnike za veje

a) Delov telesa nikoli ne približujte verigi. Ne poskušajte odstranjevati odrezanega rastlinja ali držati rastlinja med delovanjem verige. Po izklopu stikala se veriga še naprej premika. Trenutek nepazljivosti pri uporabi obrezovalnika za veje lahko privede do težkih telesnih poškodb. b) Prenasajte obrezovalnik za veje za ročaj, pri tem naj veriga miruje, prstov pa ne imejte blizu močnostnega stikala. Pravilno prenašanje obrezovalnika za veje zmanjša nevarnost nehotenega zagona delovanja in telesnih poškodb, ki jih pri tem lahko povzroči veriga. c) Pri transportu ali shranjevanju obrezovalnika za veje vedno na verigo namestite pokrov. Pravilno ravnanje z obrezovalnikom za veje zmanjša nevarnost telesnih poškodb zaradi verige. d) Prepričajte se, da so vsa močnostna stikala izključena in je akumulatorski blok odstranjen ali izključen, preden začnete odstranjevati zataknjeno odrezano rastlinje ali izvajati vzdrževalna dela. Nenameren vklop obrezovalnika za veje med odstranjevanjem zataknjenega rastlinja ali vzdrževanjem lahko povzroči resne telesne poškodbe. e) Prepričajte se, da so vsa močnostna stikala izključena in je zapora vklopa aktivirana, preden začnete odstranjevati zataknjeno odrezano rastlinje ali izvajati vzdrževalna dela. Nenameren vklop obrezovalnika za veje med odstranjevanjem zataknjenega rastlinja ali vzdrževanjem lahko povzroči resne telesne poškodbe. f) Držite obrezovalnik za veje izključno na izoliranih površinah ročajev, ker veriga lahko pride v stik s skritimi napeljavami. Stik verige z napeljavo pod napetostjo lahko napetost prenese na kovinske dele naprave in privede do električnega udara. g) Na območju rezanja ne sme biti nobenih napeljav. Napeljave so lahko prekrite z živo mejo in drevesi ter jih lahko nehote prerežete z verigo. h) Obrezovalnika za veje ne uporabljajte v slabem vremenu, še posebej ne pri nevarnosti strele. Tako obstaja manjša nevarnost udara strele.

Varnostni napotki za obrezovalnike za veje

a) Opremljen je z napravo za zaščito pred smrtjo zaradi električnega toka, zato obrezovalnika za veje s podaljšanim dosegom nikoli ne uporabljajte v bližini

električnih napeljav. Dotik električnih napeljav ali uporaba v bližini napeljav lahko povzroči resne telesne poškodbe ali smrtni udar električnega toka.

b) Obrezovalnik za veje s podaljšanim dosegom vedno uporabljajte z obema rokama. Držite obrezovalnik za veje s podaljšanim dosegom z obema rokama, da ne izgubite kontrole nad njim. c) Kadar obrezovalnik za veje s podaljšanim dosegom uporabljate nad glavo, nosite zaščito za glavo. Padajoči odlomljeni deli lahko povzročijo resne telesne poškodbe.

Preglejte živo mejo in drevesa glede skritih predmetov (npr. žičnatih ograj in prekritih napeljav).

Priporočljiva je uporaba zaščitnega stikala za okvarni tok z diferenčnim tokom do največ 30 mA.

Držite obrezovalnik za veje z obema rokama za oba ročaja.

Obrezovalnik za veje je predviden za dela, pri katerih uporabnik stoji na tleh in ne na lestvi ali drugi nestabilni površini.

Pred uporabo obrezovalnika za veje zagotovite, da so priprave za zaporo kakšnih koli premičnih delov (npr. podaljšanega droga in vrtilnega elementa) prestavljene na položaj zapore.

Dodatni varnostni napotki: Varno ravnanje z akumulatorjem.

Upoštevajte vse varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali težke telesne poškodbe. Ta navodila dobro shranite. Polnilnik uporabljajte le, če lahko v celoti ocenite vse njegove funkcije in jih izvajate brez omejitev ali ste prejeli ustrezna navodila. → Otroke pri uporabi, čiščenju in vzdrževanju nadzorujte. Tako je zagotovljeno, da se otroci ne igrajo s polnilnikom. → Polnite samo litij-ionske akumulatorje tipa sistema POWER FOR ALL PBA 18V, od kapacitete 1,5 Ah naprej (od 5 akumulatorskih celic). Napetost akumulatorja mora ustrezati napetosti polnjenja akumulatorja polnilnika. Ne polnite akumulatorjev, ki niso predvideni za polnjenje. Drugače obstaja nevarnost požara in eksplozije. Polnilnik hranite zunaj vpliva dežja ali vlage. Vdor vode v električno napravo poveča tveganje električnega udara. → Polnilnik ohranjajte čist. Obstaja nevarnost električnega udara zaradi umazanije. → Pred vsako uporabo preverite polnilnik, kabel in vtič. Polnilnika ne uporabljajte, če ugotovite poškodbe. Polnilnika ne odpirajte sami in ga dajte v popravilo samo strokovno usposobljenim osebam, ki naj uporabljajo samo originalne nadomestne dele. Poškodovani polnilniki, kabli in vtiči povečajo tveganje električnega udara. → Polnilnika ne uporabljajte na hitro vnetljivi podlagi (npr. na papirju, tekstilu) oz. v gorljivi okolici. Zaradi segrevanja polnilnika pri polnjenju obstaja nevarnost požara. → Če je treba priključno napeljavo zamenjati, mora to storiti podjetje GARDENA ali pooblaščena servisna služba za električna orodja GARDENA, da ne pride do ogrožanja varnosti. → Izdelka med polnjenjem ne uporabljajte. → Ti varnostni napotki veljajo samo za litij-ionske akumulatorje sistema POWER FOR ALL PBA 18V. → Akumulator uporabljajte samo v izdelkih proizvajalcev sistema POWER FOR ALL. Samo tako je akumulator zaščiten pred nevarno preobremenitvijo. → Akumulatorje polnite samo s polnilniki, ki jih priporoča proizvajalec. Zaradi polnilnika, ki ni namenjen za določeno vrsto akumulatorjev, obstaja nevarnost požara, če se uporablja z drugimi akumulatorji. → Akumulator se dobavi delno napolnjen. Za zagotavljanje polne zmogljivosti akumulatorja pred prvo uporabo akumulator popolnoma napolnite v polnilniku. → Akumulatorje shranite zunaj dosega otrok. → Akumulatorja ne odpirajte. Obstaja nevarnost kratkega stika. → Pri poškodbi in neustrezni uporabi akumulatorja lahko uhajajo hlapi. Akumulator lahko zagori ali eksplodira. Dovajte svež zrak v primeru težav in poiščite zdravniško pomoč. Hlapi lahko dražijo dihala. → V primeru napačne uporabe ali poškodovanega akumulatorja lahko iz akumulatorja uhaja gorljiva tekočina. Izogibajte se stiku z njo. Pri nehotenem stiku mesto izperite z vodo. Če tekočina zaide v oči, poiščite dodatno zdravniško pomoč. Istopajoča akumulatorska tekočina lahko privede do draženja kože ali opeklin. → Iz okvarjenega akumulatorja lahko uhaja tekočina, ki omoči predmete v okolici. Preverite zadevne dele. Dele očistite ali jih po potrebi zamenjajte. → Akumulatorja ne izpostavljajte kratkemu stiku. Akumulatorja, ki ga ne uporabljate, ne približujte pisarniškim sponkam, kovancem, ključem, žebljem, vijakom ali drugim majhnim kovinskim predmetom, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko povzroči opekline ali ogenj. → Akumulator se lahko poškoduje zaradi koničastih predmetov, kot npr. žebljev ali izvijačev, ali zaradi zunanjih vplivov sile. Pride lahko do notranjega kratkega stika, akumulator pa lahko zagori, se kadi, eksplodira ali se pregreje. → Nikoli ne vzdržujte poškodovanih akumulatorjev. Vsakršno vzdrževanje akumulatorjev naj izvaja samo proizvajalec ali pooblaščena servisna služba. → Akumulator zaščitite pred vročino, npr. tudi pred trajno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

→ Akumulator uporabljajte in hranite samo pri temperaturi okolice med -20°C in +50°C. Akumulatorja ne puščajte npr. poleti ležati v avtomobilu. Pri temperaturah < 0° lahko pride do specifičnih omejitev zmogljivosti naprave. → Akumulator polnite samo pri temperaturah okolice med 0°C in +45°C. Polnjenje izven tega temperaturnega območja lahko akumulator poškoduje ali pa poveča nevarnost požara.

Električna varnost

NEVARNOST! Zaustavitev delovanja srca

Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja. To polje lahko pod določenimi pogoji vpliva na delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi izključili nevarnost v primerih, ki bi lahko privedli do težkih ali smrtnih telesnih poškodb, naj se osebe z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

Polnilno napravo priključite samo na izmenično napetost, navedeno na napisni tablici. Kabel za ozemljitev ne sme biti povezan z nobenim delom nobene naprave in sicer pod nobenimi pogoji.

Izdelka ne uporabljajte v primeru nevarnosti nevihte.

Zaščitite kontakte akumulatorja pred vlago.

Osebna varnost

NEVARNOST! Nevarnost zadušitve!

Manjše dele je mogoče preprosto pogoltniti. Zaradi plastičnih vrečk obstaja nevarnost zadušitve majhnih otrok. Majhni otroci naj se vam med sestavljanjem ne približujejo.

Obrezovalnik vej uporabljajte v skladu z načinom, ki je predviden zanj. Uporabnik ali upravljavec je odgovoren za nesreče ali ogrožanje drugih oseb ali njihove lastnine. Zaradi povečanega obsega delovanja škarj, pri izpeljani teleskopski cevi, bodite pozorni na ostale osebe v bližini.

NEVARNOST!

Zaradi uporabe zaščite sluha in hrupa izdelka mogoče ne boste opazili, da se vam približujejo.

Vedno nosite primerno obleko, rokavice in močne čevlje.

Izogibajte se stiku z oljem verige, še posebej, če ste alergični nanj.

Preverite področja, na katerih želite uporabiti obrezovalnik za veje, in odstranite vse žice, skrite elektronske kable in druge tuje objekte.

Vsa dela za nastavitev (namestitev rezalne glave, spreminjanje dolžine teleskopske cevi) je treba izvesti z nameščenim zaščitnim pokrovom, pri tem pa obrezovalnika za veje ni dovoljeno odlagati na zaščitni list.

Pred uporabo in kadar je bila izpostavljena močnemu udarcu, je napravo treba preveriti glede znakov obrabe ali poškodbe in jo po potrebi popraviti.

Nikoli ne poskušajte delati z nepopolnim obrezovalnikom za veje, na katerem so bile izvedene nepooblaščene spremembe.

Uporaba in oskrba električnih orodij

Vedeti morate, kako lahko izdelek izklopite v primeru sile. Obrezovalnika za veje nikoli ne držite na zaščitnem pokrovu.

Obrezovalnika za veje nikoli ne držite na zaščitnem pokrovu.

Obrezovalnika za veje ne uporabljajte, če so njegove zaščitne priprave poškodovane.

Izdelek uporabljajte le, ko trdno stojite na tleh.

Odstranitev akumulatorja:

• preden obrezovalnik za veje pustite brez nadzora;
• preden očistite zamaške;
• preden obrezovalnik za veje začnete preverjati ali čistiti ali na njem izvajati dela;
• če zadenete ob predmet. Obrezovalnik za veje je dovoljeno ponovno uporabiti šele, ko je absolutno zagotovljeno, da se celoten obrezovalnik za veje nahaja v normalnem stanju obratovanja;
• če obrezovalnik za veje začne nenavadno močno vibrirati. Takoj preverite. Prekomerno vibriranje lahko povzroči telesne poškodbe;
• prden izdelek predate drugi osabi.

NEVARNOST POSKODB!

Verige se ne dotikajte.

Po končanem delu ali prekinitvi dela takoj namestite zaščitni pokrov. Vse matice in vijaki morajo biti trdno priviti, da je zagotovljeno varno obratovanje izdelka. Če se je izdelek med delovanjem segrel, izdelek pred shranjevanjem pustite, da se ohladi. Škarje za živo mejo ni dovoljeno shranjevati nad 35°C ali pod vplivom neposredne sončne svetlobe. Obrezovalnika za veje ne shranjujte na mestih z lokalno statično elektriko. Pazite na padajoče odrezano rastlinje. Dela izvajajte samo pri dnevni svetlobi oziroma dobri vidljivosti.

2. MONTAŽA

NEVARNOST! Telesne poškodbe! Nevarnost ureznin, če bi se izdelek nenamerno zagnal.

Odstranite akumulator in potisnite zaščitni pokrov čez žagin list, preden izdelek sestavite.

Dobava obsega obrezovalnik za veje, akumulator, polnilno napravo, verigo, žagin list, zaščitno prekritje z inbus ključem in navodila za uporabo.

Montaža teleskopske palice (slika A1/A2):

1. Potisnite teleskopsko cev ② do omejevalnika v enoto motorja ①. Pri tem se morata obe oznaki nahajati ena nasproti drugi.
2. Zategnite sivo matico ③.

Namestitev nosilnega pasu (slika A3):

Tako se akumulator obvaruje in pri shranjevanju v polnilniku vedno ostane v celoti napolnjen.

1. Pritisnite tipko za sprostitev A in odstranite akumulator B iz nastavka za akumulator 0
2. Priključite polnilnik akumulatorjev na omrežno vtičnico.
3. Potisnite polnilnik akumulatorjev ⑥ na akumulator ⑧.

Kadar prikaz napolnjenosti akumulatorja na polnilniku utripa zeleno, se akumulator polni.

Kadar prikaz napolnjenosti akumulatorja ⑨ na polnilniku trajno sveti zeleno, je akumulator v celoti napolnjen (za čas polnjenja glej pod 7. TEHNIČNI PODATKI).

1. Pri polnjenju redno preverjajte stanje napolnjenosti.
2. Ko je akumulator ⑧ v celoti napolnjen, lahko akumulator ⑧ ločite od polnilnika ⑥.

Pomen elementov prikaza:

Prikaz na polnilniku [slika O3]:

Utripajoča luč prikaza napolnjenosti akumulatorja

Trajna luč prikaza napolnjenosti akumulatorja

Postopek polnjenja označuje utripanje prikaza napolnjenosti akumulatorja. Opomba: Postopek polnjenja je možen le, če je temperatura akumulatorja na dovoljenem temperaturnem območju za polnjenje (glej pod 7. TEHNIČNI PODATKI).

Trajna luč prikaza napolnjenosti akumulatorja označuje, da je akumulator v celoti napolnjen, ali da je temperatura akumulatorja izven dovoljenega temperaturnega območja za polnjenje in zato polnjenja ni mogoče izvajati. Kakor hitro je dovoljeno temperaturno območje doseženo, se akumulator polni.

Brez nameščenega akumulatorja trajna luč prikaza napolnjenosti akumulatorja označuje, da je omrežni vtič vtaknjen v vtičnico in da je polnilni pripravljen za delovanje.

Prikaz stanja napolnjenosti akumulatorja ⑤ na izdelku [slika O4/O14]:

Po zagonu izdelka se prikaz stanja napolnjenosti akumulatorja ⑤ prikaže za 5 sekund.

Stanje napolnjenosti akumulatorja

67 - 100 % napoljen	◎, ⊙ in ⊙ svetijo zeleno
34 - 66 % napoljen	◎ in ⊙ svetita zeleno
11 - 33 % napoljen	◎ sveti zeleno
0 - 10 % napoljen	◎ utripa zeleno

Kadar LED-lučka utripa zeleno, je treba akumulator napolniti.

Kadar LED-lučka za napake sveti ali utripa, glejte pod 6. ODPRAVLJANJE NAPAK.

Dolivanje olja za verige [slika 05]:

NEVARNOST!

Telesne poškodbe zaradi loma verige, če veriga na žaginem listu ni dovolj premazana.

→ Pred vsako uporabo preverite, ali se olje za verigo izloča v zadostni količini.

Priporočamo GARDENA olje za verižne žage art.-št. 6006 ali enakovredno mineralno olje za verige iz specializirane trgovine.

1. Odvijte pokrov posode za olje ⑦.
2. Nalijte olje za verigo v polnilno odprtino 8, tako da je okence 9 v celoti napolnjeno z oljem.
3. Znova privijte pokrov posode za olje 7 na polnilno odprtino 8.
4. Preverite sistem za mazanje z oljem. Če ste po izdelku razlili olje, ga je treba temeljito očistiti.

Preverjanje sistema za mazanje z oljem [slika 06]:

→ Usmerite žagin list ② s pribl. 20 cm odmika proti svetli površini za rezanje. Po eni minuti delovanja naprave morajo biti na površini vidni izraziti sledovi olja.

Žagin list (20) nikakor ne sme priti v stik s peskom ali tlemi, ker bi to privedlo do večje obrabe verige!

Delovni položaji:

Obrezovalnik za veje lahko uporabljate v 2 delovnih položajih (zgoraj/spodaj). Za čisto odrezane robove je treba debele veje odrezati v 2 korakih (slike so podobne).

Žaganje zgoraj (debele veje) [slika 06/O7/O8]:

1. Vejo nazagajte od spodaj do maks. 1/3 njenega premera (veriga pritiska na sprednji omejevalnik a).
2. Vejo odžagajte od zgoraj (veriga se vleče do zadnjega omejevalnika b).

Žaganje spodaj [slika O6/O9]:

Vejo odžagajte od zgoraj (veriga se vleče do zadnjega omejevalnika b).

Nagib enote motorja [slika O10]:

Enoto motorja ① lahko nagnete v korakih po 15° od 60° do -60°.

1. Držite pritisnjeni oranžni tipki in nagnite enoto motorja ① v želeno smer.
2. Oranžni tipki spustite, enota motorja ① se zaskoči.

Iztegnitev teleskopske cevi [slika 011]:

Teleskopsko cev lahko brezstopenjsko iztegnete do 50 cm. 1. Sprostite oranžno matico ②. 2. Izvlecite teleskopsko cev ② do želene dolžine. 3. Znova zategnite oranžno matico ②.

Zagon obrezovalnika za veje [slika 01/012/013/014]:

NEVARNOST! Telesne poškodbe!

Obstaja nevarnost telesnih poškodb, če se izdelek po spustitvi zagonske ročice ne zaustavi. Ne preprečujte delovanja varnostnih naprav ali stikal. Zagonske ročice na primer ne pritrjujte na ročaju.

Pred začetkom dela je treba preveriti naslednje pogoje:

• Nalito je dovolj olja za verigo in sistem mazanja je bil preverjen (glejte pod 3. UPORABA).
• Veriga je napeta (glejte pod 4. VZDRŽEVANJE).

Zagon:

Izdelek ima vgrajeno dvostikalno varnostno napravo (zagonska ročica z zaporo vklopa), ki preprečuje nenameren vklop izdelka.

1. Vstavite akumulator 8 v sprejemni nastavek za akumulator 0, tako da se slišno zaskoči. 2. Razpnite zapahje zaščitnega pokrova in ga snemite z žaginega lista.
2. Držite obrezovalnik za veje z eno roko na izolirani površini ročaja na teleskopski cevi ②, z drugo roko pa na ročaju (H).
3. Potisnite zaporo vklopa 18 naprej in povlecite zagonsko ročico 18. Obrezovalnik za veje se zažene, prikaz stanja napolnjenosti akumulatorja (P) se prikaže za 5 sekund.
4. Spustite zaporo vklopa 16

Ustavitev:

1. Spustite zagonsko ročico 16. Obrezovalnik za veje se zaustavi.
2. Potisnite zaščitni pokrov na žagin list in ga zaprite, tako da se zapah (8) zaskoči.
3. Pritisnite tipko za sprostitev in odstranite akumulator iz nastavka za akumulator.

4. VZDRŽEVANJE

OPOZORILO! Telesne poškodbe! Nevarnost ureznin, če bi se izdel

→ Počakajte, da se veriga zaustavi, odstranite akumulator in potisnite zaščitni pokrov žaginega lista, preden izdelek začnete vzdrževati.

Čiščenje obrezovalnika za veje:

OPOZORILO! Telesne poškodbe! Nevarnost telesnih poškodb in tveganje

→ Izdelka ne čistite z vodo ali vodnim curkom (še posebej ne z vodnim curkom pod visokim tlakom). → Čiščenja ne izvajajte s kemikalijami, vključno z bencinom ali topili. Nekatera lahko uničijo pomembne dele iz umetne snovi.

Zračne odprtine morajo vedno biti čiste.

1. Očistite obrezovalnik za veje z vlažno krpo.
2. Očistite zračne odprtine z mehko krtačo (ne uporabljajte izvijača).
3. Žagin list po potrebi očistite s ščetko.

Čiščenje akumulatorja in polnilnika akumulatorjev:

Zagotovite, da so površina in kontakti akumulatorja ter polnilnika akumulatorjev vedno čisti in suhi, preden polnilnik akumulatorjev priključite.

Ne uporabljajte tekoče vode.

→ Polnilnik akumulatorjev: Očistite kontakte in dele iz umetne snovi z mehko, suho krpo. → Akumulator: Občasno očistite zračne odprtine in priključke akumulatorja z mehkim, čistim in suhim čopičem.

Napenjanje verige [slika M1/M2/M3/M4]:

NEVARNOST OPEKLIN!

Premočno napeta veriga lahko privede do preobremenitve motorja in do poškodb, medtem ko nezadostna napetost lahko privede do tega, da veriga skače iz vodila. Pravilno napeta veriga nudi najboljše možnosti žaganja, optimalen čas delovanja akumulatorja in podaljša življenjsko dobo. Zato napetost redno preverjajte, saj je lahko veriga med uporabo raztegnjena in podaljšana (še posebej, če je veriga nova; po prvi montaži je treba preveriti napetost verige, potem ko ste verigo nekaj časa uporabljali).

Vendor pa verige ne napenjajte takoj po uporabi, temveč počakajte, da se ohladi.

Inbus ključ za vijake se nahaja v zaščitnem pokrovu 16.

1. Razrahljajte vijaka (vijakov ne izvijte).
2. Dvignite verigo na sredini žaginega lista. Reža naj bo velika pribl. 2-3 mm.
3. Obrnite nastavjalni vijak v smeri urnega kazalca, če je napetost verige premajhna. Zavrtite nastavjalni vijak v nasprotni smeri urnega kazalca, če je napetost verige premočna.
4. Znova zategnite vijaka ①
5. Zaženite obrezovalnik za veje za pribl. 10 sek.
6. Znova preverite napetost verige in jo po potrebi nastavite.

5. SHRANJEVANJE

Konec uporabe [slika O12]:

Izdelek mora biti shranjen zunaj dosega otrok.

1. Potisnite zaščitni pokrov na žagin list in ga zaprite, tako da se zapetje (3) zaskoči.
2. Odstranite akumulator.
3. Napolnite akumulator.
4. Očistite obrezovalnik za veje, akumulator in polnilnik akumulatorjev (glejte pod 4. VZDRŽEVANJE).
5. Shranite obrezovalnik za veje, akumulator in polnilnik akumulatorjev na suhem, zaprtem mestu, zavarovanem pred zmrzaljo.

Odstranitev:

(v skladu z Dir. 2012/19/EU)

Izdelka ne smete odstraniti v običajne gospodinjske odpadke. Odstraniti ga je treba v skladu z veljavnimi lokalnimi predpisi o varstvu okolja.

POMEMBNO!

→ Izdelek odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

Odstranitev akumulatorja:

GARDENA akumulator vsebuje litij-ionske celice, ki jih je treba ob koncu njihove življenjske dobe oddati ločeno od običajnih gospodinjskih odpadkov.

Li-ion

POMEMBNO!

→ Akumulatorje odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje. 1. Litij-ionske celice v celoti izpraznite (obrnite se na servis GARDENA). 2. Zavarujte kontakte litij-ionskih celic pred kratkim stikom. 3. Litij-ionske celice odstranite na ustrezen način.

6. ODPRAVLJANJE NAPAK

NEVARNOST! Telesne poškodbe!

Jarnost ureznin, če bi se izdelek nenamerno zagnal.

→ Počakajte, da se veriga zaustavi, odstranite akumulator in potisnite zaščitni pokrov čez žagin list, preden začnete odpravljati napake izdelka.

Menjava verige [slika M1/M2/M3/T1]:

NEVARNOST! Telesne poškodbe!

Škoda zaradi ureza z verigo.

→ Pri menjavanju verige uporabite zaščitne rokavice.

Ko moč rezanja opazno popusti (topa veriga), je verigo treba zamenjati. Inbus ključ za vijake ① se nahaja v zaščitnem pokrovu ⑧.

Uporabljati smete samo originalne GARDENA nadomestne verige in meče art. št. 4048 ali nadomestne verige art. št. 4049.

1. Odvijte vijaka ①. 2. Snemite pokrov ②. 3. Odstranite žagin list 20 z verigo 19. 4. Snemite verigo 19 z žaginega lista 20. 5. Očistite enoto motorja (1), žagin list (2) in pokrov (3). Pri tem še posebej pazite na gumijasta tesnila v ohišju in v pokrovu (4). 6. Navlecite novo verigo čez sprednji omejevalnik (8) žaginega lista (20). Zagotovite, da veriga teče v pravilno smer in da sprednji omejevalnik (9) kaže navzgor.

1. Namestite žagin list ② tako na enoto motorja ①, da se somik ② spelje skozi žagin list ② in je veriga ⑧ položena okoli pogonskega pastorka ③.
2. Znova namestite pokrov ② na enoto motorja ①. Pri tem pazite na gumijasto tesnilo.
3. Rahlo zategnite vijaka.
4. Napnite verigo (glejte pod 4. VZDRŽEVANJE).

Težava Mogoč vžrok Pomoč
Kratek Čas delovanla	Veriga je premočno napeta.	→ Napnite verigo (gleje pod Napenjane verigo).
	Veriga ni premazana, ker manija olje.	→ Dolljte olje za verigo.
Obrezovalnika za veje ni mogoče zaustavitl	Zagonska ročica se je zataknila.	→ Odstranite akumulator in sprostite zagonsko ročico.
Rez ni Čist	Veriga je topo ali poškodovana.	→ Zamenjajte verigo.
Veriga je zataknjena	Veriga je premalo napeta.	→ Napnite verigo.
Hochentaster vibriert stark	Veriga je premalo napeta.	→ Napnite verigo.
Obrezovalnik za veje se ne zažene ali se zaustavit. LED-lučka utrpla zeleno [silka 04]	Akumulator je prazen. → Napoline akumulator.
Obrezovalnik za veje se ne zažene ali se zaustavit. LED-lučka za napake svetl rdeče [silka 04]	Temperatura akumulatorja je zunaj dovoljenega obroćja.	→ Počakajte, da je temperatura akumulatorjna znova med 0 °C in + 45 °C.
	Med kontakti akumulatorja na obrezovalniku za veje sovodne kapljace ali vlaga.	→ Odstranite vodne kapljce / vlago s suho krpo.
	Motor je blokiran. →	Odstranite ovo. Napravo znova zaženite.
Obrezovalnik za veje se ne zažene ali se zaustavit. LED-lučka za napake utrpla rdeče [silka 04]	Izdelek je okvarjen.	→ Obmite se na servisno službo GARDENA.
Obrezovalnik za veje se ne zažene ali se zaustavit. LED-lučka za napake ne svetl [silka 04]	Akumulator ni v celoti vstavljeni v nastavek za akumulator.	→ Akumulator v celoti vstavite v nastavek za akumulator, taldo da se slišno zaskovi.
	Akumulator je okvarjen.	→ Akumulator zamenjajte.
	Izdelek je okvarjen.	→ Obmite se na servisno službo GARDENA.
Postopek poljenja ni mogoč. Príkraz napolinjenostl akumulatorjä sveti trajno [silka 03]	Akumulator ni (pravilino) namešcen.	→ Namestite akumulator pravil- no na polinilnik.
	Kontakti akumulatorjna so umazani.	→ Očistite kontakte akumulator- ja (Npr. taklo, da akumulator večkrat vstavite in odstranite. Po potrebi akumulator zame- njajte).
	Temperatura akumulatorjna je zunaj dovoljenega temperatur- nega obroćja za poljinjenie.	→ Počakajte, da je temperatura akumulatorjna znova med 0 °C in + 45 °C.
	Akumulator je okvarjen.	→ Akumulator zamenjajte.
Príkaz napolinjenosti akumulatorjä ne sveti [silka 03]	Omrežni vtič polinluka ni (pravilino) vaktjen v vtičnico.	→ Vtaknite omrežni vtič (v celoti) v tvičnico.
	Vtičnica, omrežni kabel ali polinilnik je okvarjen.	→ Preverite omrežno napelost. Dajte po potrebi polinikn preveriti specializiranemu zastopniki ali GARDENA službi za stranke.

NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno mrežo. Popravila smejo izvajati samo GARDENA servisna središča ter specializirani trgovci, pooblaščeni od podjetja GARDENA.

1. TEHNIČNI PODATKI

Akumulatorski obrezovalnik za veje	Enota	Vrednost (art.-št. 14770)
Hitrost verige	m/s 3,8
DolžinaŽaginea lista mm 200
Tip verige	px	90
Prostornlina rezervearja za olje	cm3	60
Obmócije izpeljave za teleskopskocev	cm 0-50

Akumulatorski obrezovalnik za veje	Enota	Vrednost (art.-št. 14770)
Teža (vključno z akumulatorjem)	kg	3,5
Raven zvočnega tlaka \( L_{pA}^{1)} \)Negotovost\( k_{pA} \)	dB (A)	733
Raven zvočne močil \( L_{wA}^{1)} \): Izmerjena/ zagotovljenaNegotovost\( k_{wA} \)	dB (A)	90 / 933
Tresljaj v dlani in rokla \( a_{vtrw}^{2)} \)Negotovost\( k_{vtrw} \)	\( m/s^2 \)	11,5
Mrlnlr postopek po: \( ^{1)} \) DIN EN ISO 22868	\( ^{2)} \) DIN EN ISO 22867

NAPOTEK: Navedena vrednost emisije tresljajev je bila izmerjena v standardnem preskusnem postopku in se lahko uporablja za medsebojno primerjavo električnih orodij. Ta vrednost se lahko tudi uporablja za začetno oceno izpostavljenosti. Vrednost emisije tresljajev se lahko med dejansko uporabo električnega orodja razlikuje.

Systemski akumulator PBA 18V 2,5Ah W-B	Enota	Vrednest (art.-st. 14903)
Napetost akumulatorja	V (DC)	18
Kapaciteta akumulatorja	Ah	2,5
Število cellic (litji-lonskhī)		5

Primerni polnilniki akumulatorjev sistema POWER FOR ALL: AL 18..CV.

Polnilnik akumulatorjev AL 1810 CV P4A	Enota	Vrednost (art.-št. 14900)
Omrežna napetost	V (AC)	220 - 240
Omrežna frekvenca Hz	50 - 60
Nazlva mač	W	26
Napetost poljenja akumulatorja	V (DC)	18
Maks. tok poljenja akumulatorja	mA 1000
Čas poljenja akumulatorja80% /97 - 100% (pribl.)PBA 18V 2,0Ah W-Bmin.96/124PBA 18V 2,5Ah W-Bmin.120/154PBA 18V 4,0Ah W-Cmin.192/244
Dovoljeno temperatumo obmócije za poljenje	°C	0 - 45
Teža po postopku EPTA-Procedure 01:2014	kg	0,17
Razred zašće		凹/II

Primerni akumulatorji sistema POWER FOR ALL: PBA 18V.

1. PRIBOR

GARDENA Nadomestna veriga in Žagin list	Veriga in Žagin list za zamenjavo.	art.-št. 4048
GARDENA Nadomestna veriga	Veriga za zamenjavo.	art.-št. 4049
GARDENA OIje za verižne Žage	Za mazanje verige.	art.-št. 6006
GARDENA Sistemski akumulator PBA 18V/45 P4A PBA 18V/72 P4A	Akumulator za dodatni šcas delovanja ali za zamenjavo.	art.-št. 14903 art.-št. 14905
GARDENA Hitri polnilnik akumulatorjev AL 1830 CV P4A	Za hitro poljenje akumulatorija sistema POWER FOR ALL PBA 18V..W-..	art.-št. 14901

9. SERVISNA SLUŽBA/GARANCIJA

Servisna služba:

Obrnite se na naslov na hrbtni strani.

Garancijska izjava:

V primeru garancijskega zahtevka ne nosite stroškov za opravljen poseg. GARDENA Manufacturing GmbH za vse nove originalne izdelke GARDENA daje 2 leti garancije od datuma prvega nakupa v trgovini, če so izdelki

uporabljali izključno v zasebne namene. Za izdelke, ki niso kupljeni na rednem trgu, garancija proizvajalca ne velja. Ta garancija obsega vse bistvene napake izdelka, ki dokazljivo izhajajo iz napak materiala ali proizvodnje. Garancija je izpolnjena s predajo polno funkcionalnega nadomestnega izdelka ali z brezplačnim popravilom pokvarjenega izdelka, ki nam ga pošljete; pridržujemo si pravico do izbire med tema možnostma. Storitve so predmet naslednjih določil:

• Izdelek je uporabljan v skladu z namenom uporabe in v skladu s priporočili v navodilih za uporabo.
• Kupec ali tretja oseba ni poskušala izdelka odpreti ali popravljati. Pri delovanju so bili uporabljeni samo originalni nadomestni in obrabljeni deli znamke GARDENA.
• Predložitev dokumenta o nakupu.

Običajna obraba delov in komponent (npr. rezil, delov za pritrditev rezil, turbin, sijalk, klinastih in zobatih jermenov, rotorjev, zračnih filtrov, svečk za vžig), vidne spremembe, obraba in obrabljeni deli so izključeni iz garancije.

Ta garancija proizvajalca je omejena na dobavo nadomestnih delov in popravilo v skladu z navedenimi pogoji. Drugih zahtevkov v odnosu do nas kot proizvajalca ta garancija proizvajalca ne vključuje. Ta garancija proizvajalca seveda ne vpliva na zakonske in pogodbene jamstvene zahtevke, ki jih je mogoče uveljavljati v odnosu do trgovca / prodajalca.

Za to garancijo proizvajalca velja pravo Zvezne republike Nemčije.

V primeru uveljavljanja garancije pošljite okvarjen izdelek skupaj s kopijo dokazila o nakupu in opisom napake z zadostno frankirano pošiljko na naslov servisa GARDENA.

Obrabni deli:

Obrabna dela veriga in žagin list sta izključena iz garancije.

HR Akumulatorska teleskopska pila

1. SIGURNOST	112
2. MONTAZA	114
3. RUKOVANJE	114
4. ODRžAVANJE	115
5. SKLADIŞENJE	116
6. OTKLANJANE SMETNJI	116
7. TEHNICKI PODACI	117
8. PRIBOR	117
9. SERVIS/JAMSTVO	117

Nosite zaščito za oči in ušesa.

Nevarnost električnega udara! Držite se vsaj 10 m od električnih kablov.

Vedno nosite zaščitne rokavice.

Vedno nosite nedrsečo varnostno obutev.

Vedno nosite zaščitno čelado.

Indikacija polnjenja [Att. O3]:

Utripanje signalne lučke akumulatorja pomeni indikacijo polnjenja.

Postopek polnjenja signalizira utripanje indikatorske lučke polnjenja akumulatorja. Postopek polnjenja je mogoč samo, če je temperatura akumulatorja v dovoljenem temperaturnem območju za polnjenje, glej 7. TEHNIČNI PODATKI.

Stalna svetlobna indikacija polnjenja akumulatorja

Stalna svetlobna indikacija polnjenja akumulatorja ⑤ signalizira, da je akumulator popolnoma napolnjen ali da je temperatura akumulatorja zunaj dovoljenega območja temperature polnjenja in ga zato ni mogoče napolniti. Ko je doseženo dovoljeno območje temperature, se polnjenje akumulatorja nadaljuje.

Brez priključenega akumulatorja stalna svetlobna indikacija polnjenja akumulatorja signalizira, da je kontaktna ploščica pravilno vstavljena v kontaktno vtičnico in da je polnilnik pripravljen za delovanje.

Indikacija stanja polnjenja akumulatorja po izklopu [Slika O4/O14]:

Po izklopu se 5 sekund prikazuje indikacija stanja polnjenja akumulatorja P.

Indikacija stanja polnjenja akumulatorja

67 - 100 % uzlădêts	①, ② un ③ deg zala krāsā
34 - 66 % uzlădêts	① un ② deg zala krāsā
11 - 33 % uzlădêts	① deg zala krāsā
0 - 10 % uzlădêts	① mirgo zala krāsā

Če zelena LED dioda utripa, je treba akumulator napolniti.

Če rdeča LED dioda sveti ali utripa, glejte poglavje 6. ODPRAVLJANJE NAPAK.

Polnjenje verižnega olja [Slika 05]:
