Tuotetyyppi	Akkukäyttöinen teleskooppivarrellinen oksasaha (pensasleikkuri)
Merkki	Gardena
Malli	TCS 2018 P4A (malli nro 14770)
Virtalähde	Li-Ion 18 V POWER FOR ALL -järjestelmän akku
Paino (akun kanssa)	3,5 kg
Terän pituus	200 mm
Ketjun nopeus	3,8 m/s
Öljysäiliön tilavuus	60 cm³
Teleskooppiputken säätöalue	0–50 cm (jatkuva säätö)
Äänenpainetaso (Lpa)	73 dB(A)
Taattu äänitehotaso	93 dB(A)
Käsivarren tärinä	1 m/s²
Ketjun tyyppi	90 px
Maksimi leikkuukapasiteetti	Oksat halkaisijaltaan enintään 8 cm
Pään kallistus	5 asentoa, 30° (noin)
Yhteensopiva akku	POWER FOR ALL PBA 18V -järjestelmä (esim. malli nro 14903, 2,5 Ah)
Mukana tuleva laturi	AL 1810 CV P4A (malli nro 14900), 220-240 V~, 50-60 Hz
Latausaika (80%/100%)	120 min / 154 min (2,5 Ah akku)
Turvalaite	Kaksoiskytkin (käynnistysvipu + lukituspainike)
Voitelu	Automaattinen, integroitu öljysäiliö
Kulutusosat	Ketju ja terä (malli nro 4048/4049), öljy (malli nro 6006)
Takuu	2 vuotta (kulutusosia ei koske)

Usein kysytyt kysymykset - TCS 2018 P4A GARDENA

Miten Gardena TCS 2018 P4A -oksasahan akku ladataan?

Irrota akku painamalla vapautuspainiketta. Kytke laturi (AL 1810 CV) pistorasiaan ja liitä akku. Vilkkuva vihreä merkkivalo osoittaa latausta; kun se palaa jatkuvasti, akku on täynnä. Irrota sitten akku.

Mitä öljyä käytetään ketjulle?

Käytä erityistä moottorisahaöljyä, mieluiten Gardena-öljyä (malli nro 6006) tai vastaavaa mineraaliöljyä. Kaada sitä säiliöön (musta korkki) tarkkailutason mukaisesti.

Miten ketju kiristetään?

Löysää terän sivulla olevat kaksi ruuvia mukana tulevalla kuusiokoloavaimella. Nosta ketju terän keskeltä: välyksen tulee olla 2-3 mm. Kierrä säätöruuvia myötäpäivään kiristääksesi, vastapäivään löysentääksesi. Kiristä ruuvit ja tarkista muutaman minuutin käytön jälkeen.

Mitä tehdä, jos oksasaha ei käynnisty?

Tarkista ensin akku: onko se ladattu? Vilkkuvat vihreät LEDit ilmaisevat tyhjää akkua. Jos punainen LED syttyy, odota kunnes akun lämpötila on palautunut 0 °C ja 45 °C välille. Puhdista koskettimet tarvittaessa. Jos mikään ei auta, ota yhteys Gardenan huoltopalveluun.

Voiko oksasahaa käyttää sateessa?

Ei. Laitetta ei saa altistaa sateelle tai kosteudelle. Käytä sitä vain kuivalla säällä ja hyvässä näkyvyydessä. Säilytä akkua ja laturia vedeltä suojassa.

Mikä turvaetäisyys on pidettävä sähkölinjoihin?

Pidä vähintään 10 metrin etäisyys sähkölinjoihin. Kosketus jännitteiseen johtoon voi aiheuttaa hengenvaarallisen sähköiskun.

Miten oksasaha puhdistetaan käytön jälkeen?

Irrota akku ja aseta suojakansi. Puhdista laite kostealla liinalla, ilman vettä tai korkeapainepesua. Harjaa tuuletusaukot pehmeällä harjalla. Älä käytä liuottimia.

Mitä suojavarusteita on käytettävä?

Käytä aina suojakypärää, suojalaseja, liukumattomia käsineitä, liukumattomia turvakenkiä ja kuulosuojaimia (meluntorjuntakuulokkeet).
Huom: kuulosuojainten käyttö voi vähentää ympäristön äänien havaitsemista.

Miten ketju vaihdetaan?

Käytä käsineitä. Löysää kaksi ruuvia ja irrota suojus. Poista vanha ketju ja terä. Aseta uusi ketju terälle pyörimissuuntaa noudattaen. Asenna terä moottoriyksikköön kytkemällä pultti, ja aseta suojus takaisin. Kiristä ketju ohjeiden mukaan.

Mistä löydän varaosia Gardena TCS 2018 P4A:lle?

Alkuperäiset Gardena-varaosat ovat saatavilla valtuutetuilta jälleenmyyjiltä: ketju ja terä malli nro 4048 (sarja) tai pelkkä ketju malli nro 4049, öljy malli nro 6006, lisäakku malli nro 14903 (2,5 Ah) tai 14905 (4,0 Ah), pikalaturi malli nro 14901. Ota yhteys Gardenan huoltopalveluun numeroon 0810 00 78 23.

KÄYTTÖOHJE TCS 2018 P4A GARDENA

Alkuperäisohjeen käännös.

Tätä tuotetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lasten) käyttöön, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoittuneet, tai joilla ei ole käyttöön tarvittavaa kokemusta

ja/tai taitoja, paitsi jos heitä valvoo heidän turvallisuudestaan vastaava henkilö tai he saavat ohjeita siitä, miten tuotetta on käytettävä. Lapsia tulee valvoa, jotta he eivät missään tapauksessa leiki tuotteella. Suosittelemme, että tuotetta käyttävät vain yli 16-vuotiaat.

Määräystenmukainen käyttö:

GARDENA Raivaussaha on tarkoitettu puiden, pensasaitojen, pensaiden ja pusikoiden läpimitaltaan enintään 8 cm paksujen oksien karsimiseen yksityisissä koti- ja harrastuspuutarhoissa.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Henkilövammat!

→ Raivaussahaa ei saa käyttää puiden kaatamiseen. Poista oksat osina, etteivät putoavat oksat osu sinuun tai etteivät pudonneet oksat voi iskeä maasta käsin takaisin. Älä seiso oksan alla leikatessasi sitä. Älä käytä lampien hoitoon.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

HUOMIO!

Lue käyttöohjeet huolellisesti varmistaaksesi, että olet ymmärtänyt mitä kaikki säätimet tekevät.

Käytä suojalaseja ja kuulosuojaimia.

Hengenvaara sähköiskusta? Pysy vähintään 10 metrin päässä virtajohdoista.

Käytä aina suojahansikkaita.

Käytä aina luistamattomia turvajalkineita.

Käytä aina suojakypärää.

Älä altista sateelle.

Ketjun pyörimissuunta.

Laturi: Irrota pistoke välittömästi verkosta, jos johto on vaurioitunut tai katkennut.

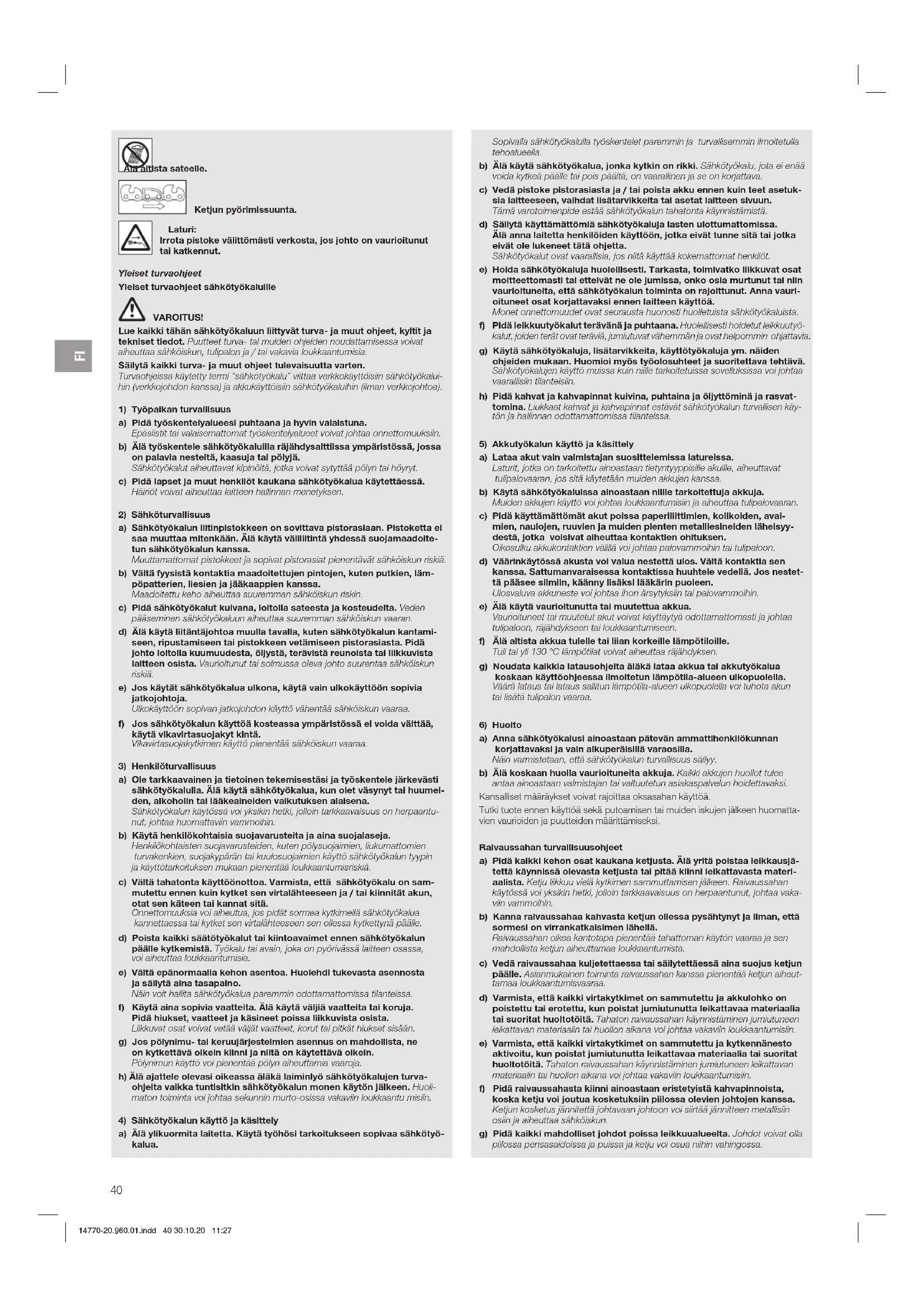

Yleiset turvaohjeet

Yleiset turvaohjeet sähkötyökaluille

VAROITUS!

Lue kaikki tähän sähkötyökaluun liittyvät turva- ja muut ohjeet, kilvet ja tekniset tiedot. Puutteet turva- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turva- ja muut ohjeet tulevaisuutta varten.

Tässä ohjeessa käytetty termi "sähkötyökalu" viittaa verkkokäyttöisiin sähkötyökaluihin (verkkojohdon kanssa) tai akkukäyttöisiin sähkötyökaluihin (ilman akkujohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalueesi puhtaana ja hyvin valaistuna.

Epäselvät tai valaisemattomat työskentelyalueet voivat johtaa onnettomuuksiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut aiheuttavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset kaukana sähkötyökalua käytettäessä. Häiriöt voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun liitinpistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa mitenkään. Älä käytä väliliitintä yhdessä suojamaadoitetun sähkötyökalun kanssa.

Muuttamattomat pistokkeet ja sopivat pistorasiat pienentävät sähköiskun riskiä.

b) Vältä fyysistä kontaktia maadoitettujen pintojen, kuten putkien, lämpöpatterien, liesien ja jääkaappien kanssa.

Maadoitettu keho aiheuttaa suuremman sähköiskun riskin.

c) Pidä sähkötyökalut kuivana, loitolla sateesta ja kosteudesta. Veden pääseminen sähkötyökaluun aiheuttaa suuremman sähköiskun vaaran.

d) Älä käytä liitäntäjohtoa muulla tavalla, kuten sähkötyökalun kantamiseen, ripustamiseen tai pistokkeen vetämiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista laitteen osista. Vaurioitunut tai solmussa oleva johto suurentaa sähköiskun riskiä.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön sopivia jatkojohtoja.

Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voida välttää, käytä vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole tarkkaavainen ja tietoinen tekemisestäsi ja työskentele järkevästi sähkötyökalulla. Älä käytä sähkötyökalua, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.

Sähkötyökalun käytössä voi yksikin hetki, jolloin tarkkaavaisuus on herpaantunut, johtaa vakaviin vammoihin.

b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja.

Henkilökohtaisten suojavarusteiden, kuten pölysuojaimien, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien käyttö sähkötyökalun tyypin ja käyttötarkoituksen mukaan pienentää loukkaantumisriskiä.

c) Vältä tahatonta käynnistystä. Varmista, että sähkötyökalu on sammutettu ennen kuin kytket sen virtalähteeseen ja/tai kiinnität akun, otat sen käteen tai kannat sitä.

Onnettomuuksia voi aiheutua, jos pidät sormea käynnistyskytkimellä sähkötyökalua kannettaessa tai kytket sen virtalähteeseen sen ollessa käynnissä.

d) Poista kaikki säätötyökalut tai kiintoavaimet ennen sähkötyökalun päälle kytkemistä. Työkalu tai avain, joka on pyörivässä laitteen osassa, voi aiheuttaa loukkaantumisia.

e) Vältä epänormaalia kehon asentoa. Huolehdi tukevasta asennosta ja säilytä aina tasapaino.

Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f) Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Liikkuvat osat voivat vetää väljät vaatteet, korut tai pitkät hiukset sisään.

g) Jos pölynimu- tai keräysjärjestelmien asennus on mahdollista, ne on kytkettävä oikein kiinni ja niitä on käytettävä oikein.

Pölynimun käyttö voi pienentää pölyn aiheuttamia vaaroja.

h) Älä ajattele olevasi turvassa äläkä laiminlyö sähkötyökalun turvaohjeita, vaikka tuntisit sähkötyökalun monen käytön jälkeen. Huolimaton toiminta voi johtaa sekunnin murto-osissa vakaviin loukkaantumisiin.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä työhösi tarkoitukseen sopivaa sähkötyökalua.

Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella. b) Älä käytä sähkötyökalua, jonka kytkin on rikki. Sähkötyökalu, jota ei voi kytkeä päälle tai pois päältä, on vaarallinen ja se on korjattava. c) Vedä pistoke pistorasiasta ja/tai poista akku ennen kuin teet asetuksia laitteeseen, vaihdat lisävarusteita tai asetat laitteen säilytykseen. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistymisen. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna laitteen henkilöiden käyttöön, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä ohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökaluja huolellisesti. Tarkasta, toimivatko liikkuvat osat moitteettomasti tai eivätkö ne ole jumissa, onko osia murtunut tai niin vaurioituneita, että sähkötyökalun toiminta on rajoittunut. Anna vaurioituneet osat korjattavaksi ennen laitteen käyttöä. Monet onnettomuudet ovat seurausta huonosti hoidetuista sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joiden terät ovat teräviä, juuttuvat vähemmän ja ovat helpommin ohjattavia. g) Käytä sähkötyökalua, lisätarvikkeita, käyttötyökaluja jne. näiden ohjeiden mukaan. Huomioi myös työolosuhteet ja suoritettava tehtävä. Sähkötyökalun käyttö muissa kuin sille tarkoitetuissa sovelluksissa voi johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja kahvapinnat kuivina, puhtaina ja öljyttöminä sekä rasvattomina. Liukkaat kahvat ja kahvapinnat estävät sähkötyökalun turvallisen käytön ja hallinnan odottamattomissa tilanteissa.

5) Akkutyökalun käyttö ja käsittely

a) Lataa akut valmistajan suosittelemalla laturilla. Laturit, jotka on tarkoitettu ainoastaan tietyntyyppisille akuille, aiheuttavat tulipalovaaran, jos niitä käytetään muiden akkujen kanssa. b) Käytä sähkötyökalussa ainoastaan sille tarkoitettuja akkuja. Muiden akkujen käyttö voi aiheuttaa loukkaantumisen ja lisätä tulipalovaaran. c) Pidä käyttämättömät akut poissa paperiliittimien, kolikoiden, avainten, naulojen, ruuvien ja muiden pienten metalliesineiden läheisyydestä, jotka voisivat aiheuttaa kontaktien oikosulun. Oikosulku akkukontaktien välillä voi johtaa palovammoihin tai tulipaloon. d) Väärinkäytössä akusta voi valua nestettä ulos. Vältä kontaktia sen kanssa. Sattumanvaraisessa kontaktissa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Ulosvaluva akkuneste voi johtaa ihon ärsytykseen tai palovammoihin. e) Älä käytä vaurioitunutta tai muuttunutta akkua. Vaurioituneet tai muuttuneet akut voivat käyttäytyä odottamattomasti ja johtaa tulipaloon, räjähdykseen tai loukkaantumiseen. f) Älä altista akkua tulelle tai äärimmäisen korkeille lämpötiloille. Tuli tai 130 °C lämpötilat voivat aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai akkutyökalua koskaan käyttöohjeessa ilmoitetun lämpötila-alueen ulkopuolella. Virheellinen lataus tai lataus sallitun lämpötila-alueen ulkopuolella voi tuhota akun tai lisätä tulipalon vaaraa.

6) Huolto

a) Anna sähkötyökalusi ainoastaan pätevän ammattihenkilökunnan korjattavaksi ja vain alkuperäisillä varaosilla.

Näin varmistetaan, että sähkötyökalun turvallisuus säilyy.

b) Älä koskaan huolla vaurioituneita akkuja. Kaikki akkujen huolto tulee antaa ainoastaan valmistajan tai valtuutetun asiakaspalvelun hoidettavaksi.

Kansalliset määräykset voivat rajoittaa akkujen käyttöä.

Tarkista työkalu ennen käyttöä sekä putoamisen tai muiden iskujen jälkeen huomattavien vaurioiden ja puutteiden määrittämiseksi.

Noudata turvallisuusohjeita

a) Pidä kaikki kehon osat kaukana ketjusta. Älä yritä poistaa leikkausjätettä käynnissä olevasta ketjusta tai pitää kiinni leikattavasta materiaalista. Ketju liikkuu vielä käynnin sammuttamisen jälkeen. Raivaussahan käytössä voi olla hetki, jolloin tarkkaavaisuus on herpaantunut, ja se voi johtaa vakaviin vammoihin. b) Kanna raivaussahaa kahvasta ketjun ollessa pysähtynyt ja ilman, että sormesi ovat virtakytkimen lähellä. Raivaussahan oikea kantotapa pienentää tehottoman käytön vaaraa ja sen mahdollista ketjun aiheuttamaa loukkaantumista. c) Vedä raivaussaha kuljetettaessa tai säilytettäessä aina suojus ketjun päälle. Asianmukainen toiminta raivaussahan kanssa pienentää ketjun aiheuttamaa loukkaantumisvaaraa. d) Varmista, että kaikki virtakytkimet on sammutettu ja akku on poistettu tai erotettu, kun poistat jumiutunutta leikattavaa materiaalia tai suoritat huoltotöitä. Tahaton raivaussahan käynnistäminen jumiutuneen leikattavan materiaalin poiston aikana voi johtaa vakaviin loukkaantumisiin. e) Varmista, että kaikki virtakytkimet on sammutettu ja kytkennänesto aktivoitu, kun poistat jumiutunutta leikattavaa materiaalia tai suoritat huoltotöitä. Tahaton raivaussahan käynnistäminen jumiutuneen leikattavan materiaalin poiston aikana voi johtaa vakaviin loukkaantumisiin. f) Pidä raivaussahasta kiinni ainoastaan eristetyistä kahvapinnoista, koska ketju voi joutua kosketuksiin piilossa olevien johtojen kanssa. Ketjun kosketus jännitettä johtavaan johtoon voi siirtää jännitteen metallisiin osiin ja aiheuttaa sähköiskun. g) Pidä kaikki mahdolliset johdot poissa leikkausalueelta. Johdot voivat olla piilossa pensasaidoissa ja puissa, ja ketju voi osua niihin.

h) Älä käytä raivaussahaa huonolla ilmalla, varsinkaan jos on salamoiden vaara. Se pienentää salamaniskun vaaraa.

Raivaussahan turvallisuusohjeet

a) Älä koskaan käytä raivaussahaa pidennetyllä jatkojohdolla sähköjohtojen lähellä, jolloin pienennät sähköiskun aiheuttamaa kuolemanvaaraa. Sähköjohtojen koskettaminen tai käyttö niiden lähellä voi johtaa vakaviin loukkaantumisiin tai kuolemaan johtavaan sähköiskuun. b) Käytä raivaussahaa pidennetyllä jatkojohdolla aina molemmin käsin. Pidä raivaussahasta pidennetyllä jatkojohdolla aina kiinni molemmin käsin, jottet menetä sen hallintaa. c) Käytä suojavarusteita, jos työskentelet raivaussahalla pidennetyllä jatkojohdolla pään yläpuolella. Putoavat osat voivat johtaa vakaviin loukkaantumisiin.

Etsi pensaikoissa ja puissa piilossa olevia kohteita (esim. piikkilankoja ja piilossa olevia johtoja).

On suositeltavaa käyttää vikavirtasuojakytkintä, jonka laukaisuvirta on 30 mA tai pienempi.

Pidä raivaussahasta kinni molemmin käsin molemmista kahvoista.

Raivaussaha on tarkoitettu töihin, joissa käyttäjä seisoo maassa eikä kiipeä tikkaille tai muille korkeille alustoille.

Varmista ennen raivaussahan käyttöä, että kaikkien liikkuvien osien (esim. pidennetyn varren ja kääntöelementin) lukitusjärjestelmät ovat lukitusasennossa.

Lisäksi olevat turvaohjeet

Akkujen turvallinen käyttö

ja turva- ja muut ohjeet.

Puutteet tura- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon tai vakavan loukkaantumisen.

Säilytä tämä ohje huolellisesti. Käytä laturia vain, jos pystyt arvioimaan kaikki toiminnot täydellisesti ja suorittamaan ne ilman rajoituksia tai kun olet saanut valvottavat ohjeet.

→ Valvo lasta laitteen käytössä, puhdistuksessa ja huollossa. Näin varmistetaan, ettei lapsi käytä laturia.

→ Lataa ainoastaan POWER FOR ALL System -tyypin PBA 18V Li-ion-akkuja, joiden kapasiteetti on 1,5 Ah (alk. 5 kennoa). Akkujännitteen on sovittava laturin akun latausjännitteeseen. Älä lataa uudelleen akkuja, joita ei ole tarkoitettu ladattaviksi. Muuten aiheutuu tulipalo- ja räjähdysvaara.

Suojaa laitetta sateelta ja kosteudelta. Veden pääsy sähkölaitteeseen aiheuttaa suuremman sähköiskun vaaran. Pidä laturi puhtaana. Likaantuminen aiheuttaa sähköiskun vaaran. Tarkasta laturi, johto ja pistoke ennen jokaista käyttöä. Älä käytä laturia, jos havaitset vaurioita. Älä avaa laturia itse, vaan anna se ainoastaan pätevän henkilön korjattavaksi ja vain alkuperäisiä varaosia käyttäen. Vaurioituneet laturi, johdot ja pistokkeet lisäävät sähköiskun vaaraa. Älä käytä laturia helposti syttyvällä alustalla (esim. paperi, kankaat ym.) tai herkästi syttyvässä ympäristössä. Latauksen aikana tapahtuva laturin kuumeneminen aiheuttaa tulipalovaaran. Liitäntäjohdon varaosaa tarvittaessa se on annettava GARDENA:lle tai valtuutetun GARDENA-sähkötyökalujen asiakaspalvelun vaihdettavaksi vaaran välttämiseksi. Älä käytä tuotetta ladattaessa. Nämä turvaohjeet pätevät vain POWER FOR ALL System PBA 18V Li-Ion-akuille. Käytä akkua vain POWER FOR ALLIANCE System -valmistajien tuotteille. Ainoastaan näin akkua suojataan vaaralliselta ylikuormitukselta. Lataa akkua ainoastaan valmistajan suosittelemilla latureilla. Laturi, joka on tarkoitettu ainoastaan tietyntyyppisille akuille, aiheuttaa tulipalovaaran, jos sitä käytetään muiden akkujen kanssa. Akku toimitetaan osittain ladattuna. Akun täyden tehon saavuttamiseksi lataa akku täydellisesti laturissa ennen ensimmäistä käyttökertaa. Säilytä akut lasten ulottumattomissa. Älä avaa akkua. Se aiheuttaa oikosulun vaaran. Akusta voi päästä höyryjä, jos se on vaurioitunut tai sitä käytetään epäasianmukaisesti. Akku voi palaa tai räjähtää. Tuuleta raikkaalla ilmalla ja käänny oireiden esiintyessä lääkärin puoleen. Höyryt voivat ärsyttää hengitysteitä. Väärin käytettynä tai akun ollessa vaurioitunut siitä voi valua syttyvää nestettä ulos. Vältä kosketusta siihen. Vahingossa tapahtuneessa kosketuksessa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Ulosvaluva akkuneste voi johtaa ihoärsytyksiin tai palovammoihin. Viallisesta akusta voi valua nestettä ulos ja likastuttaa lähellä olevia esineitä. Tarkasta likaantuneet osat. Puhdista tai vaihda ne tarvittaessa. Älä oikosulje akkua. Pidä käyttämätön akku poissa paperiliittimien, kolikoiden, avaimien, naulojen, ruuvien ja muiden pienten metalliesineiden läheisyydestä, jotka voisivat sillottaa navat. Oikosulku akkukontaktien välillä voi johtaa palovammoihin tai tulipaloon. Terävät esineet, kuten naulat tai ruuvinvääntimet, sekä ulkoiset kuormitukset voivat vaurioittaa akkua. Tämä voi aiheuttaa sisäisen oikosulun ja akun palamisen, savuamisen, räjähtämisen tai ylikuumenemisen. Älä koskaan huolla vaurioitunutta akkua. Kaikki akun huolto tulee teettää valmistajalla tai valtuutetulla asiakaspalvelulla.

Suojaa akkua kuumuudelta, esim. myös jatkuvalta auringonsäteilyltä, tulelta, kuumuudelta, vedeltä ja kosteudelta. Ne aiheuttavat vaurioitumis- ja oikosulkuvaaran.

→ Käytä ja varastoi akku vain -20°C ... +50°C lämpötiloissa. Älä jätä akkua esim. kesällä autoon. Alle 0°C lämpötila voi aiheuttaa laitteen tehon rajoittumista. → Lataa akku ainoastaan, kun ympäristön lämpötila on 0°C ... +45°C. Lataus lämpötila-alueen ulkopuolella voi vaurioittaa akkua tai lisätä tulipalon vaaraa.

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin ja kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Liitä latauslaite vain tyyppikilvessä ilmoitettuun verkkojännitteeseen.

Mitään laitteen osia ei saa missään tapauksessa liittää maadoitusliittimeen.

Älä käytä tuotetta ukonilman lähestyessä.

Suojaa akun kosketuspinnat kosteudelta.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voivat olla helppo niellä. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Käytä raivaussahaa vain kuten sitä on tarkoitus käyttää. Raivaussahan käyttäjä on vastuussa muihin ihmisiin tai heidän omaisuuteensa kohdistuvista vahingoista tai vammoista. Ota huomioon erityisesti suurten työskentelyalueiden ulkopuolisille aiheuttama vaara, kun teleskooppivarsi on täysin ulkona.

VAARA!

Kuulosuojaimet! Ja tuotteen aiheuttaman melun vuoksi et välttämättä huomaa muiden henkilöiden lähestymistä.

Käytä aina asianmukaista vaatetusta, käsineitä ja tukevia kenkiä.

Vältä kontaktia ketjun öljyn kanssa, varsinkin jos olet allerginen sille.

Tarkasta alue, jossa raivaussahaa aiotaan käyttää, ja poista kaikki metallilangat, piilossa olevat johdot ja muut vieraat esineet.

Kaikki kaatotyöt (leikkuupään kallistus, teleskooppiputken pituuden muuttaminen) on tehtävä suojuksen ollessa asetettuna terän päälle, eikä raivaussahaa saa talion asettaa terän päälle.

Ennen käyttöä ja jos koneeseen on osunut voimakas isku, on kone tarkastettava mahdollisen murtuman tai vaurion varalta ja korjattava tarpeen mukaan.

Älä koskaan työskentele epätäydellisellä raivaussahalla tai sellaisella, johon on tehty ilman asianmukaisia valtuuksia muutoksia.

Sähkötyökalun käyttö ja huolto

Sinun tulisi tietää, miten kytket tuotteen pois päältä hätätilanteessa.

Älä kannattele raivaussahaa koskaan suojuksesta kiinni pitäen.

Älä käytä raivaussahaa, jos sen suojalaitteet ovat vaurioituneet.

Raivaussahan käytössä ei saa käyttää käsineitä.

Käytä tuotetta vain tukevalla alustalla seisten.

Irrota akku:

• ennen kuin jätät raivaussahan ilman valvontaa;
• ennen kuin puhdistat mitään tukoksia;
• Kun katsot tai puhdistat raivausterää tai ennen kuin siihen tehdään säätö- tai huoltotoimenpiteitä; kun osut johonkin esineeseen. Raivausterää saa käyttää jälleen vasta silloin, kun on absoluuttisen varmaa, että koko raivausterä on turvallisessa käyttökunnossa.
• Kun raivausterä osuu kovaan esineeseen, tarkista se välittömästi. Kova isku saattaa aiheuttaa henkilövahinkoja.
• Ennen kuin luovutat tuotteen toiselle henkilölle.

LOUKKAANTUMISVAARA!

Aikaisempi ketjuun.

→ Päätettäessä tai keskeytettäessä työ, suojaa terä.

Kaikkien mutterien ja ruuvien on oltava kiristetty kunnolla, jotta tuotteen turvallinen käyttökunto on varmistettu.

Jos tuote on kuumentunut käytössä, anna sen jäähtyä ennen säilytykseen laittamista.

Raivausterää ei saa säilyttää yli 35 °C tai suorassa auringonvalossa.

Raivausterää ei saa säilyttää paikoissa, joissa on staattista sähköä.

Varo putoavaa leikattavaa materiaalia.

Työskentele ainoastaan päivänvalossa tai hyvällä näkyvyydellä.

2. KOKOONPANO

A! Henkilövammat!

Terävien osien vaara, jos tuote käynnistyy vahingossa.

→ Poista akku, työnnä suojus terälevyyn ennen tuotteen kokoonpanoa.

Toimitussisältöön kuuluu raivaussaha, akku, laturi, ketju, terälevy, suojus ja kuusioavain sekä käyttöohje.

Teleskooppivarren asennus [kuva A1/A2]:

1. Työnnä teleskooppivarsi (2) moottoriyksikköön (1) vasteeseen asti. Tällöin molempien merkkien on oltava vastakkain.
2. Kiristä harmaa mutteri 3 tiukkaan.

Kantohihnan asennus [kuva A3]:

MIO!

Mukana tulevaa kantohihnaa on käytettävä.

1. Levitä hihnapidikettä ④ aseta se työntövarren ympärille ja kiinnitä se ruuvilla ⑤.
2. Ripusta karbiinihaka (6) hihnapidikkeeseen (4).
3. Säädä hihna pikasulkimella haluttuun pituuteen.

3. KÄYTTÖ

A! Henkilövammat!

Haavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes ketju on pysähtynyt, poista akku ja työnnä suojus terälevyn päälle ennen tuotteen säätämistä tai kuljettamista.

Akun lataus [kuva 01/02/03]:

Huomioi verkkojännite! Virtalähteen jännitteen on vastattava laturin tyyppikilven tietoja.

GARDENAn raivaussahan, tuotenro 14770-55, toimitukseen ei sisälly akkua eikä laturia.

Älykkään latausmenetelmän ansiosta akun lataustila tunnistetaan automaattisesti ja se ladataan akun lämpötilan ja jännitteen mukaan optimaalisella latausvirralla.

Näin akkua säästetään ja se pysyy laturissa säilytettynä aina täydellisesti ladattuna.

1. Paina lukituksen vapautuspainiketta (a) ja poista akku (b) akun kiinnityskohdasta (c).
2. Kytke akun laturi pistorasiaan.
3. Työnnä akun laturi akkuun.

Jos akun latauksen merkkivalo laturissa vilkkuu vihreänä, akkua ladataan.

Jos akun latauksen merkkivalo laturissa palaa jatkuvasti vihreänä, akku on täynnä (latauksen kesto, katso 7. TEKNISET TIEDOT).

1. Tarkasta lataustila ladattaessa säännöllisesti.
2. Jos akku (B) on ladattu täyteen, akku (B) voidaan irrottaa laturista (C).

Näyttöelementtien merkitykset:

Näyttö laturissa [kuva 03]:

Vilkkuva akun latauksen merkkivalo

Lataustoiminto ilmoitetaan akun latauksen merkkivalon vilkkumisella.

Huomautus: Lataustoiminto on mahdollinen, kun akun lämpötila on sallitulla latauksen lämpötila-alueella. Katso 7. TEKNISET TIEDOT.

Jatkuvasti palava akun latauksen merkkivalo

Akun latauksen merkkivalon jatkuva valo ilmoittaa, että akku on täynnä tai lämpötila ei ole sallitulla latauksen lämpötila-alueella, eikä sitä sen vuoksi voida ladata. Heti kun sallittu lämpötila-alue saavutetaan, akku ladataan.

Ilman kytkettyä akkua akun latauksen merkkivalon jatkuva valo ilmoittaa, että virtapistoke on kytketty pistorasiaan ja laturi on käyttövalmis.

Akun varaustilan näyttö tuotteessa [kuva O4/O14]:

Tuotteen käynnistämisen jälkeen akun varaustilan näyttö näytetään 5 sekuntia.

Akun varaustila Akun varaustilan näyttö

67 - 100 % ladattu	◎, ◎ ja ◎palavat vîhreănă
34 - 66 % ladattu	◎ ja ◎palavat vîhreănă
11 - 33 % ladattu	◎ palaa vîhreănă

0-10% ladattu

vilkkuu vihreää

Jos LED vilkkuu vihreänä, akku on ladattava.

Jos vika-LED palaa tai vilkkuu, katso 6. VIKOJEN KORJAUS.

Ketjuöljyn täyttö [kuva 05]:

Kääntyminen ketjun katketessa, kun terälevyn päässä olevaa ketjua ei ole voideltu riittävästi.

→ Tarkasta aina ennen käyttöä, että ketjuöljyä tulee riittävästi.

Suosittelemme GARDENA moottorisahaöljyä, tuotenro 6006, tai alan erikoisliikkeestä saatavaa samanarvoista mineraalista ketjuöljyä.

1. Ruuvaa öljysäiliön kansi ⑦ irti.
2. Täytä ketjuöljyä täyttöaukkoon ⑧, kunnes tarkastusikkuna ⑨ on täyttynyt kokonaan öljystä.
3. Ruuvaa öljysäiliön kansi ⑦ jälleen kiinni täyttöaukkoon ⑧.
4. Tarkasta öljynvoitelujärjestelmä. Jos öljyä läikkyi tuotteen päälle, se on puhdistettava huolellisesti pois.

Öljyvoitelujärjestelmän tarkastus [kuva 06]:

→ Suuntaa terälevy ⑧ noin 20 cm etäisyydelle vaaleasta puun leikkauspinnasta. Kun konetta on käytetty minuutin ajan, on pinnassa oltava selvät öljyjäljet.

Terälevy ② ei saa missään tapauksessa joutua kosketuksiin hiekan tai maan kanssa, sillä se lisää ketjun kulumista!

Työasennot:

Raivaussahaa voidaan käyttää kahdessa työasennossa (ylöspäin / alaspäin). Jotta leikkausjälki olisi siisti, paksut oksat kannattaa sahata kahdessa vaiheessa irti (kuten kuvissa).

Sahaus ylhäältä (paksut oksat) [kuva 06/O7/O8]:

1. Sahaa oksa alhaaltapäin enintään 1/3 asti sen läpimitasta (ketju työntää etummaiseen vasteeseen päin @).
2. Sahaa oksa ylhäältäpäin (ketju vetää takimmaiseen vasteeseen päin 6).

Sahaus alhaalta [kuva O6/O9]:

→ Sahaa oksa ylhäältäpäin (ketju vetää takimmaiseen vasteeseen pain)

Moottoriyksikön kallistaminen [kuva O10]:

Moottoriyksikkö ① voidaan kallistaa 15° -askelein 60° -kulmasta -60° -kulmaan.

1. Pidä molemmat oranssit painikkeet (1) painettuna ja kallista moottoriyksikköä (1) haluttuun suuntaan.
2. Vapauta molemmat oranssit painikkeet ⑩ ja anna moottoriyksikön ① lukittua paikoilleen.

Teleskooppivarren pidentäminen [kuva 011]:

Teleskooppiputkea ② voidaan siirtää ulos portaattomasti 50 cm asti.

1. Vapauta oranssi mutteri ②
2. Pidennä teleskooppivarsi 2 haluttuun pituuteen.
3. Kiristä oranssi mutteri ① jälleen tiukkaan.

Raivaajan käynnistys [kuva 01/O12/O13/O14]:

Kaantumisvaara, jos tuote ei pysähdy käynnistysvipua irrotettaessa. → Älä ohita turvajärjestelmää tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipua kahvaan.

Ennen työn aloitusta on seuraavien edellytyksien oltava tarkastettuna:

• Ketjuöljyä on täytetty riittävästi ja voitelujärjestelmä on tarkastettu (katso 3. KÄYTTÖ).
• Ketju on kiristetty (katso 4. HUOLTO).

Käynnistys:

Tuote on varustettu kahden kytkimen turvajärjestelmällä (käynnistysvipu, jossa kytkennänesto), joka estää tuotteen tahattoman päällekytkemisen.

1. Aseta akku ⑧ akun kiinnitykseen ① , kunnes se kiinnittyy kuuluvasti paikoilleen.
2. Käännä suojuksen lukitsin auki ja poista suojus terälevyn päältä.
3. Kannattele oksasahaa toisella kädellä eristetystä kahvapinnasta teleskooppivarressa 2 ja toisella kädellä kahvasta 4 kiinni pitäen.
4. Työnnä kytkennänesto ⑧ oikealle ja vedä käynnistysvivusta ⑥. Raivaussaha käynnistyy ja akun varaustilan näyttö (P) näytetään 5 sekuntia.
5. Päästä kytkennänestosta ⑧

Pysäytys:

1. Vapauta käynnistysvipu ⑥. Raivaaussaha pysähtyy.
2. Työnnä suojus terälevyn päälle ja käännä kinni, kunnes lukitsin (8) lukittuu kinni.
3. Paina lukituksen vapautuspainiketta (a) ja poista akku (b) akun kiinnityksestä (c).

4. HUOLTO

VARO! Henkilövammat!

Vihovälineen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes ketju on pysähtynyt, poista akku ja työnnä suojus terälevyn päälle ennen tuotteen huoltoa.

Raivaussahan puhdistus:

VAARA! Henkilövammat! Loukkaantumisvaara ja

Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurin vesisuihkulla). Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

1. Puhdista raivaussaha kostealla rätillä.
2. Puhdista tuuletusraot pehmeällä harjalla. Käytä ruuvinvääntintä tai
3. Puhdista terälevy tarvittaessa harjalla.

Akun ja laturin puhdistaminen:

Varmista, että akun ja laturin pinnat ja kontaktit ovat aina puhtaita ja kuivia ennen laturin kiinni kytkemistä.

Älä käytä juoksevaa vettä.

Akun laturi: Puhdista kosketinpinnat ja muoviosat pehmeällä, kuivalla liinalla. Akku: Puhdista välillä tuuletusraot ja akun liittimet pehmeällä, puhtaalla ja kuivalla pensselillä.

Ketjun kiristäminen [kuva M1/M2/M3/M4]:

LOUKKAANTUMISVAARA!

Liian kireäksi kiristetty ketju voi johtaa moottorin ylikuormitukseen ja vaurioitumiseen, kun taas riittämätön kiristys voi aiheuttaa ketjun hyppäämisen pois kiskolta. Oikein kiristetty ketju takaa parhaat sahausominaisuudet, optimaalisen akun käyttöajan sekä pidentää laitteen elinikää. Tarkasta siksi kireys säännöllisesti, sillä ketjun pituus voi käytössä venyä (erityisesti, kun ketju on uusi; ensimmäisen asennuksen jälkeen täytyy ketjun kireys tarkistaa, kun ketjusaha on ollut muutaman minuutin käynnissä).

Älä kuitenkaan kiristä ketjua heti käytön jälkeen, vaan odota, kunnes se on jäähtynyt.

Ruuvien kuusiokoloavain on suojuksessa 16

1. Irrota molemmat ruuvit ① (Älä ruuvaa ruuveja ② irti).
2. Nosta ketjua 19 terälevyn 20 keskikohdasta. Raon tulee olla noin 2-3 mm.
3. Kierrä säätöruuvia myötäpäivään, jos ketju ei ole tarpeeksi kireällä. Kierrä säätöruuvia vastapäivään, jos ketju on liian kireällä.
4. Kiristä molemmat ruuvit ⑦ tiukkaan.
5. Käynnistä raivaussaha noin 10 sekunniksi.
6. Tarkasta ketjun kireys ja tarvittaessa säädä uudelleen.

5. SÄILYTYS

Käytöstä poistaminen [kuva O12]:

Tuote on säilytettävä lasten ulottumattomissa.

1. Työnnä suojus terälevyn päälle ja käännä kiinni, kunnes lukitus ⑨ lukittuu kiinni.
2. Poista akku.
3. Lataa akku.
4. Puhdista raivaussaha, akku ja akun laturi (katso 4. HUOLTO).
5. Säilytä raivaussaha, akku ja akun laturi kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

Akun hävittäminen:

GARDENA-akussa on litiumionikennot, jotka on hävitettävä käyttöiän umpeuduttua erillään tavallisesta kotitalousjätteestä.

Li-ion

TÄRKEÄÄ!

→ Hävitä akut paikallisen kierrätyskeskuksen tai keräyspisteen kautta.

1. Anna litiumionikennojen tyhjentyä täydellisesti (käänny GARDENA-huoltopalvelun puoleen).
2. Varmista litiumionikennojen kontaktit oikosulkua vastaan.
3. Hävitä litiumionikennot asianmukaisesti.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Vaara, jos tuote käynnistyy vahingossa. → Odota, kunnes ketju on pysähtynyt, poista akku ja työnnä suojus terälevyn päälle ennen tuotteen virheiden korjausta.

Ketjun vaihtaminen [kuva M1/M2/M3/T1]:

VAARA! Henkilövammat!

Ketjun aiheuttamat viiltohaavat.

→ Käytä suojakäsineitä ketjun vaihdossa.

Kun leikkausteho vähenee selvästi (ketju tylsä), on se vaihdettava. Ruuvien (1) kuusiokoloavain on suojuksessa 18.

Käytössä saa olla vain alkuperäinen GARDENA-teräketju ja terälevy tuotenro 4048 tai teräketju tuotenro 4049.

1. Ruuvaa molemmat ruuvit irti.
2. Poista kansi 20.
3. Poista terälevy ⑩ ketjun ⑩ kanssa.
4. Poista ketju (15) terälevyltä (20).
5. Puhdista moottoriyksikkö ①, terälevy ② ja kansi ③. Huomioi tällöin erityisesti kotelossa ja kannessa ② olevat kumitiivisteet.
6. Vedä uusi ketju terälevyn etumaisen vasteen päälle. Varmista, että ketju pyörii oikeaan suuntaan ja että etumainen vaste ⑪ näyttää ylöspäin.
7. Aseta terälevy ② moottoriyksikköön ① niin, että pultti ② viedään terälevyn ② läpi ja ketju ⑧ on asetettu hammaspyörän ③ ympärille.
8. Aseta kansi ② takaisin moottoriyksikön ① päälle. Huomioi myös kumitiiviste.

1. Kiristä molemmat ruuvit 6 kevyesti.
2. Kiristä ketju (katso 4. HUOLTO).

Ongelma Mahdollinen syy Korjaus

Geringe Laufzeit	Ketju on liian kireāllä.	→ Kirišta ketju. (katso Ketjūn kiristäminen).
	Ketjua ei ole voideltu, koska öljy puuttuu.	→ Lisää ketjuöliyä.
Raalvaussahaa el volda pysäytää	Käynnistysvlpu jumlssa. →	Polsta akku ja vapauta käynnistysvipu.
Leikkuujällk on epäpuhdas	Ketju on tytsä tai vauroitunut.	→ Vaihda ketju.
Ketju on jumlissa	Ketju on liian lõysällä.	→ Kirišta ketju.
Raalvaussaha tärlisee volmakkaasti	Ketju on liian lõysällä. → Kirišta ketju.
Raalvaussaha el käynnlosty tai sammu. LED ➀vilkkuu vihreänä [kuva 04]	Akku on tyhjä. → Lataa akku.
Raalvaussaha el käynnlosty tai sammu. Vlka-LED ➁ palaa punaisena [kuva 04]	Akun lämpötilla ei ole sallitulla alueella.	→ Odota, kunnes akun lämpötilla on jälleen 0 °C ... +45 °C.
	Oksasahan akkukontaktien välis- → Pyyhi vesipisarat/kosteus kuivalia lillialia Pols.
	Moottori on jumlissa. →	Polsta este. Käynnlostä uudelleen.
Raalvaussaha ei käynnysty tali sammu. Vlka-LED ➂vilkkuu punaisena [kuva 04]	Tuote on rikkii. →	Käänny GARDENA-huoltopal-velun puoleen.
Raalvaussaha ei käynnysty tali sammu. Vlka-LED ➁ el pala [kuva 04]	Akku ei ole täysin paikoillaan akun kiinntykessä.	→ Aseta akku täysin paikoilleen akun kiinntykseen, kunnes se kiinntyty kuuluvasti paikoilleen.
	Akku on rikkii.	→ Vaihda akku.
	Tuote on rikkii. →	Käänny GARDENA-huoltopal-velun puoleen.
Lataustolmlnto el ole mahdollista. Akun latauksen merkkivalo ➁ palaa jatkuvasti [kuva 03]	Akkua ei ole asennettu (oikein).	→ Aseta akku oikein paokoilleen laturin.
	Akun kontaktit ovat likaantuneet.	→ Puhdista akun kontaktit (esim. kiinrittämälä ja poissamalla akku useamman kerran. Vaihda akku tarvit-taessa).
	Akun lämpötila ei ole sallitulla latauksen lämpötila-alueella.	→ Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C.
	Akku on rikkii.	→ Vaihda akku.
Akun latauksen merkkivalo ➁ el pala [kuva 03]	Laturin pistoketta ei ole kytketty (oikein).	→ Kytke pistoke (täydellisesti) pistorasiaan.
	Pistoke, verkkjohto tai laturi on rikkii.	→ Tarkasta verkkojännite. Anna tarvittaaessa laturi valtuutetun jälleenmnyjän tai GARDENA-huollon tarkastettavaksi.

HUOMAUTUS: Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

1. TEKNISET TIEDOT

Raivaussaha ei käynisty	Yksikkö	Arvo (tuotenro 14770)
Ketjun nopeus	m/s	3,8
Terälevyn pituus	mm	200
Ketjutyyppi	px	90
Öljysällönn tilavuus cm	3	60
Teleskoopplvarren pftenemlsalue	cm	0-50
Paino (akku mukaan lukien)	kg	3,5
Äänenpainetaso \( L_{pA}^{1)} \)	dB (A)	73
Epävarmuus \( K_{pA} \)		3
Ääntehotasoro \( L_{WA}^{1)} \): mitatu/taattu	dB (A)	90 / 93
Epävarmuus \( K_{WA} \)		3

Raivaussaha Käynnistys Yksikkö Arvo (tuotenro 14770)

Käsln kohdistuva
tärina a0.2)	1
Epävarmuus k0.3)	1,5
Mittausmenetelmä: DIN EN ISO 22868 DIN EN ISO 22867

HUOMAUTUS: Ilmoitettu tärinäarvo on mitattu standardin määräysten mukaisen tarkistusmenetelmän mukaisesti, ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen arviointiin.

kalseen a

rviointiin. Tärinäarvo voi vaihdella sähkötyökalun todellisen käytön

aikana.

Järjestelmäakku

PBA 18V 2.5Ah W

Yksikkö

Arvo (tuotenro 14903)

Akkujännite V (DC)	18
Akkukapashteiti	Ah 2,5
Kennojen lukumaärä (LI-ion) 5

Sopivat POWER FOR ALL System -akun laturit: AL 18..CV.

Akun laturi AL 1810 CV P4A	Ykslkkö	Arvo (tuotenro 14900)
Verkkojannite	V (AC)	220 - 240
Verkkotaajuus	Hz 50 - 60
Nimellisteho	W	26
Akun latausjannite V (DC)	18
Maks. akun latausvirta	mA	1000
Akun latausalka 80%/97 - 100 % (noln) PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Sallittu latauslämpötila-alue	°C 0 - 45
Paino EPTA-Procedure 01:2014 mukaan	kg	0,17
Suojaluokka		回 / II

Sopivat POWER FOR ALL System -akut: PBA 18V.

1. LISÄVARUSTEET

GARDENA Varaketju ja terälevy	Ketju ja terälevy vaihtoa varten.	tuotenro 4048
GARDENA Varaketju	Ketjun vaihtoa varten.	tuotenro 4049
GARDENA Ketjuöljy Ketjun voiteluun.		tuotenro 6006
GARDENA-JärjestelmäakkuPBA 18V/45 P4A	Akku käntyian pidennysta varten tai vaihtoon.	tuotenro 14903
PBA 18V/72 P4A	tuotenro 14905
GARDENAn Akkukäytöinenpikalaturi AL 1830 CV P4A	Nopeaan POWER FOR ALL System -akunPBA 18V..W... lataukseen.	tuotenro 14901

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.

• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.

Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluviaosia. - Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämän valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämän valmistajan takuu ei vaikuta tietenkään liikkeen / jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huolto-osoitteeseen.

Kuluvat osat:

Ketju ja terälevy eivät kuluvina osina kuulu takuuseen.

1. TURVALLISUUS 45 2. ASENNUS 47 3. KÄYTTÖ 47
2. HUOLTO 48 5. SÄILYTYS 49 6. VIANETSINTÄ 49
3. TEKNISET TIEDOT 49 8. LISÄVARUSTEET 50
4. HUOLTO/TAKUU 50

GARDENA-oksasaha on tarkoitettu puiden, pensaiden ja pensaiden oksien leikkaamiseen, joiden halkaisija on enintään 8 cm, yksityisissä ja kaupallisissa puutarhoissa. Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Varo terävää terää!

Oksasahaa ei saa käyttää märissä olosuhteissa. Pidä kädet ja jalat kaukana terästä, jotta ne eivät joudu kosketuksiin terän kanssa tai vahingoitu. Noudata aina turvallisuusohjeita ja käytä suojavarusteita.

1. TURVALLISUUS

TÄRKEÄÄ

Lue käyttöohjeet huolellisesti ja säilytä ne tulevaa käyttöä varten.

GARDENA-oksasaha soveltuu puiden, pensaiden ja pensaiden oksien leikkaamiseen, joiden halkaisija on enintään 8 cm, yksityisissä ja kaupallisissa puutarhoissa. Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Loukkaantumisvaara!

Oksasahaa ei saa käyttää puusta pudonneiden oksien leikkaamiseen. Leikkaa oksat pala kerrallaan, jotta et saa osumaa putoavista tai maasta pomppivista oksista. Älä seiso oksien alla leikkaamisen aikana. Älä käytä sahaa altaiden puhdistamiseen.

1. TURVALLISUUS

TÄRKEÄÄ

VAARA! Loukkaantumisvaara!

Putoavat oksat voivat aiheuttaa vakavia vammoja.

Varmista, että kaikki liikkuvat osat (esim. jatkovarsi ja leikkuupään alaosa) ovat lukittuina.

Näin säästät akkua ja se pysyy aina täyteen ladattuna säilytyksen aikana.

1. Paina lukituksen vapautuspainiketta (a) ja ota akku (b) ulos akkukotelosta (c).
2. Kytke laturi (c) pistorasiaan.
3. Aseta laturi (a) akun (b) päälle.

Loukkaantumisvaara ketjun katkeamisen vuoksi, jos leikkuulaitteen ketjua ei voidella riittävästi.

Haavojen vaara ketjun vuoksi.

Käytä oksasahaa vain tukevalta alustalta.

Käytä laitetta vain seisten vakaalla alustalla.

Akun irrottaminen:

• ennen kuin oksasaha jätetään ilman valvontaa;
• ennen tukoksen poistamista;
• ennen kuin oksasahalle tehdään tarkistus, puhdistus tai muita töitä;
• ja Jüs ar zargriezi trāpat kādram prikšmetam. Atzarotāju ārīkst lietot tikai tad, ja pinloa ir nocrosinals, ka viss atzarotājs atrodas drošā ekspluatācijas stāvoklī;

ja atzarotājs sad neparastiprinvot. Nekavējoties pārbaudiet. Pārlieku liela vibrācija var izraisīt savainojumus. - pirms nodot izstrādājumu citai personai.

MIESAS BOJĀJUMU GŪŠANAS RISKI

Nepieskarties ķēdei
