Tuotetyyppi	Akku pensassakset
Merkki	Gardena
Malli	ComfortCut 60/18V P4A (viite 14731)
Virtalähde	Litiumioniakku 18 V (POWER FOR ALL PBA 18V -järjestelmä)
Yhteensopiva akkutyyppi	PBA 18V, suositeltava kapasiteetti 2,0 Ah tai 2,5 Ah
Akkulaturi	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Terän pituus	60 cm
Suurin leikkuuhalkaisija	20 mm
Tyhjäkäynti kierrosluku	2400 min⁻¹
Paino (ilman akkua)	2,7 kg
Äänenpainetaso (LpA)	84 dB(A) (epävarmuus k=3 dB)
Taattu äänitehotaso (LwA)	95 dB(A)
Käsi-käsivarsi tärinä (ahw)	1,5 m/s² (epävarmuus k=1,5 m/s²)
Työskentelyasennot	Sivuleikkaus, korkea leikkaus, matala leikkaus
Turvalaitteet	Kaksoiskytkin (kaksi kättä), käynnistyslukitus, teränsuojus, automaattinen pysäytys vipujen vapautuessa
Akkusuoja	Ylikuormitusta, syväpurkautumista ja liiallista lämpötilaa vastaan
Käyttölämpötila-alue	-10 °C - +40 °C
Latauslämpötila-alue	0 °C - +45 °C
Määräaikaishuolto	Ilmaventtiilien puhdistus, terän voitelu (Gardena-öljy viite 2366)
Valinnaiset lisävarusteet	Huoltoöljy (2366), Cut&Collect -keräyspussi (6002), lisäakku, pikalaturi AL 1830 CV P4A
Valmistajan takuu	2 vuotta kotitalouskäyttöön, ei kata kulutusosia (terä, epäkeskokäyttö)
Käyttötarkoitus	Yksityinen puutarha: pensasaidat, pensaat, perennat; ei sovellu ruohonleikkuuseen tai kompostointiin

Usein kysytyt kysymykset - ComfortCut 60/18V P4A GARDENA

Kuinka käynnistän Gardena ComfortCut 60/18V -pensassakset?

Työnnä akku kokonaan paikalleen, kunnes kuittaa naksahdus. Poista teränsuojus. Pidä etukahvasta toisella kädellä ja vedä etuvipua, vedä sitten toisella kädellä takavipua. Pensassakset käynnistyvät ja latausmerkkivalo palaa 5 sekuntia. Pysäytä vapauttamalla molemmat vivut.

Mitä akkutyyppejä voin käyttää tämän mallin kanssa?

Nämä pensassakset käyttävät litiumioniakkuja POWER FOR ALL PBA 18V, joiden kapasiteetti on vähintään 1,5 Ah (5 kennoa). Gardena-akut viite 14902 (2,0 Ah) ja 14903 (2,5 Ah) ovat yhteensopivia. Käytä vain POWER FOR ALL -järjestelmän suosittelemia latureita.

Kuinka lataan akun oikein?

Käytä toimitettua AL 1810 CV P4A -laturia (viite 14900). Kytke laturi pistorasiaan, työnnä akku laturiin. Vilkkuva vihreä merkkivalo ilmaisee latausta, pysyvä valo ilmaisee täyden latauksen. Lataus kestää noin 96 min (2,0 Ah, 80%) ja 124 min (100%. Vaadittu ympäristön lämpötila: 0–45 °C.

Kuinka huollan pensassaksien terää?

Ennen huoltoa irrota akku ja aseta teränsuojus. Voitele terä säännöllisesti matalaviskoosisella öljyllä (Gardena-öljy viite 2366). Vältä kosketusta muoviosiin. Puhdista ilma-aukot pehmeällä harjalla.

Mitä teen, jos pensassakset eivät käynnisty?

Tarkista, että akku on kunnolla paikallaan (kuuluva naksahdus). Jos lataustason LED vilkkuu vihreänä, lataa akku. Jos vikavalo LED palaa punaisena, odota akun lämpötilan palautumista 0–45 °C:een. Jos se vilkkuu punaisena, tuote on viallinen, ota yhteyttä Gardenan huoltoon.

Voinko käyttää pensassaksia sateessa?

Ei. Tuotetta ei saa altistaa sateelle tai kosteudelle. Älä käytä uima-altaiden tai lampien lähellä. Suojaa akun koskettimet kosteudelta.

Kuinka säilytän pensassaksia oikein?

Käytön jälkeen irrota akku, aseta teränsuojus, puhdista laite ja lataa akku. Säilytä kuivassa, suljetussa ja pakkasenkestävässä paikassa. Akun säilytyslämpötila: -20 °C - +50 °C.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä käsineitä, tukevia kenkiä, suojalaseja ja kuulosuojaimia. Pidä kädet poissa terästä, käytä molempia käsiä kahvoissa. Älä työskentele tikkailla. Tarkista, ettei pensasaidassa ole piilossa olevia sähköjohtoja.

Kuinka hävitän pensassakset ja akun käyttöiän päätyttyä?

Älä hävitä kotitalousjätteen mukana. Vie laite paikalliseen keräyspisteeseen. Litiumioniakku: tyhjennä se täysin, suojaa koskettimet oikosululta ja kierrätä erikseen keräyspisteessä.

Mistä voin ostaa lisävarusteita, kuten öljyä tai vara-akun?

Gardena-lisävarusteita on saatavilla valtuutetuilta jälleenmyyjiltä ja verkossa. Viitteet: huoltoöljy (2366), Cut&Collect -keräyspussi (6002), PBA 18V 2,5 Ah -akku (14903), pikalaturi AL 1830 CV P4A (14901). Katso Gardenan verkkosivut.

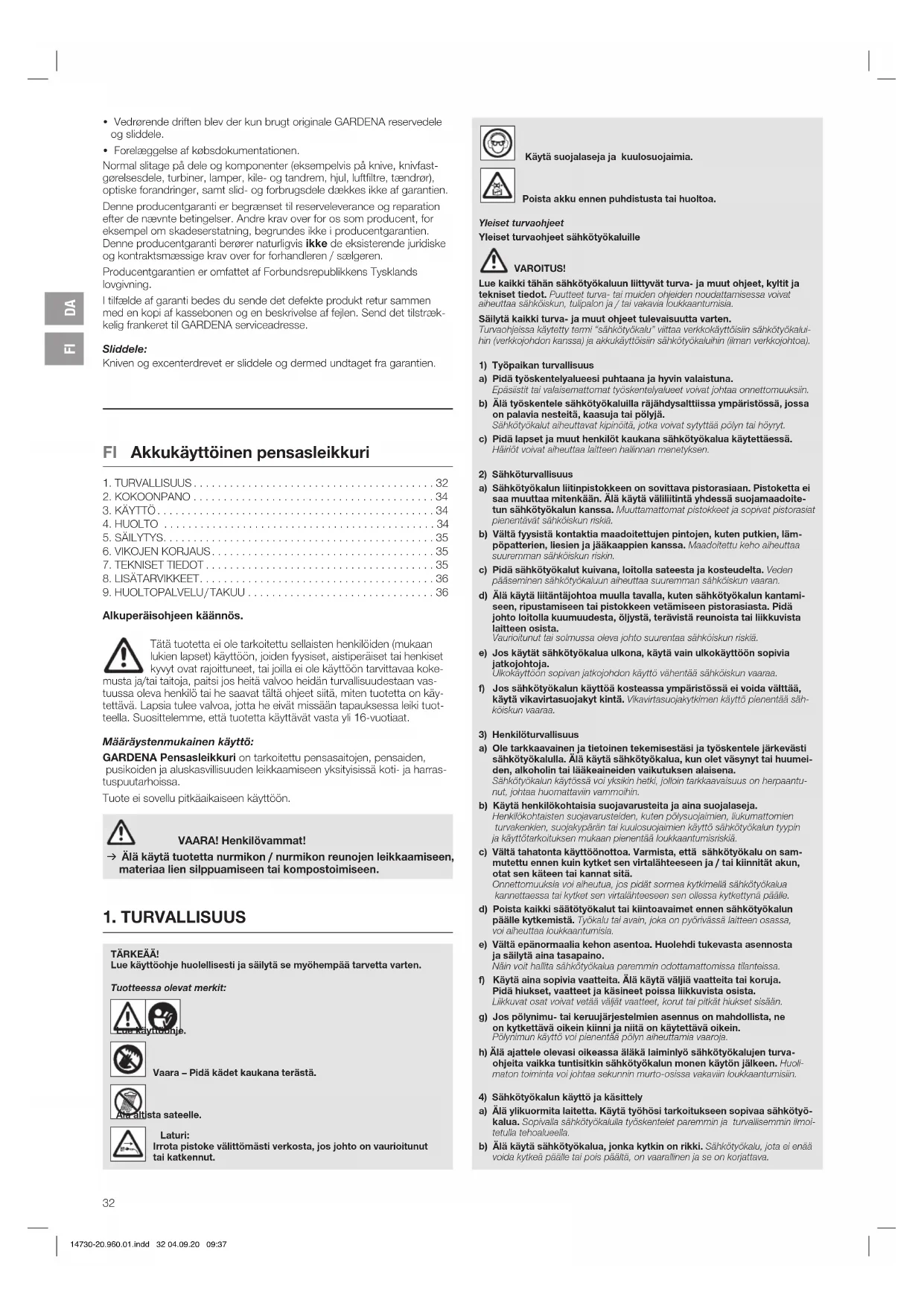

KÄYTTÖOHJE ComfortCut 60/18V P4A GARDENA

Akkukäyttöinen pensasleikkuri

NO Bruksanvisning

FI Akkukäyttöinen pensasleikkuri

1. TURVALLISUUS....32
2. KOKOONPANO 34
3. KÄYTTÖ....34
4. HUOLTO 34
5. SÄILYTYS....35
6. VIKOJEN KORJAUS....35
7. TEKNISET TIEDOT 35
8. LISÄTARVIKKEET....36
9. HUOLTOPALVELU/TAKUU 36

Alkuperäisohjeen käännös.

Tätä tuotetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoittuneet, tai joilla ei ole käyttöön tarvittavaa koke-

musta ja/tai taitoja, paitsi jos heitä valvoo heidän turvallisuudestaan vastuussa oleva henkilö tai he saavat tältä ohjeet siitä, miten tuotetta on käytettävä. Lapsia tulee valvoa, jotta he eivät missään tapauksessa leiki tuotteella. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

GARDENA Pensasleikkuri on tarkoitettu pensasaitojen, pensaiden, pusikoiden ja aluskasvillisuuden leikkaamiseen yksityisissä koti- ja harrastuspuutarhoissa.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Henkilövammat!

→ Älä käytä tuotetta nurmikon / nurmikon reunojen leikkaamiseen, materiaa lien silppuamiseen tai kompostoimiseen.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Vaara – Pidä kädet kaukana terästä.

sta sateelle.

Laturi:

Irrota pistoke välittömästi verkosta, jos johto on vaurioitunut tai katkennut.

Käytä suojalaseja ja kuulosuojaimia.

Poista akku ennen puhdistusta tai huoltoa.

Yleiset turvaohjeet

Yleiset turvaohjeet sähkötyökaluille

VAROITUS!

Lue kaikki tähän sähkötyökaluun liittyvät turva- ja muut ohjeet, kyltit ja tekniset tiedot. Puutteet turva- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

Säilytä kaikki turva- ja muut ohjeet tulevaisuutta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" viittaa verkkokäyttöisiin sähkötyökaluihin (verkkojohdon kanssa) ja akkukäyttöisiin sähkötyökaluihin (ilman verkkojohtoa).

1) Työpaikan turvallisuus
a) Pidä työskentelyalueesi puhtaana ja hyvin valaistuna.
Epäsiistit tai valaisemattomat työskentelyalueet voivat johtaa onnettomuuksiin.
b) Älä työskentele sähkötyökaluilla räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä.
Sähkötyökalut aiheuttavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt kaukana sähkötyökalua käytettäessä. Häiniöt voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun liitinpistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa mitenkään. Älä käytä vällilitintä yhdessä suojamaadoite- tun sähkötyökalun muska. Muuttamattomat pistokkeet ja sopivat pistorasiat plementävat sähköiskun riskä.

b) Vältä fyysistä kontaktia maadoitettujen pintojen, kuten putkien, lämpöpatterien, liesien ja jääkaappien kanssa. Maadoitettu keho aiheuttaa suuremman sähköiskun riskin.

c) Pidä sähkötyökalut kuivana, loitolla sateesta ja kosteudelta. Veden pääseminen sähkötyökaluun aiheuttaa suuremman sähköiskun vaaran.

d) Älä käytä liitäntäjohtoa muulla tavalla, kuten sähkötyökalun kantamiseen, ripustamiseen tai pistokkeen vetämiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista laitteen osista.

Vaurioitunut tai solmussa oleva johto suurentaa sähköiskun riskiä.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön sopivia jatkojohtoja.

Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voida välttää, käytä vikavirtasuojakyt kintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole tarkkaavainen ja tietoinen tekemisestäsi ja työskentele järkevästi sähkötyökalulla. Älä käytä sähkötyökalua, kun olet väsynyt tai huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Sähkötyökalun käytössä voi yksikin hetki, jolioin tarkkaavaisuus on herpaantunut, johtaa huomattaviin vammahiin.

b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisten suojavarusteiden, kuten pölysuojaimien, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien käyttö sähkötyökalun tyypin ja käyttötarkoituksen mukaan pienentää ioukkaantumisriskiä.

c) Vältä tahatonta käyttöönottoa. Varmista, että sähkötyökalu on sammutettu ennen kuin kytket sen virtalähteeseen ja / tai kiinnität akun, otat sen käteen tai kannat sitä.

Onnettomuuksia voi aiheutua, jos pidät somea kytkimellä sähkötyökalua kannettaessa tai kytket sen virtalähteeseen sen ollessa kytkettynä päälle.

d) Poista kaikki säätötyökalut tai kiintoavaimet ennen sähkötyökalun päälle kytkemistä. Työkalu tai avain, joka on pyörivässä laitteen osassa, voi aiheuttaa loukkaantumisia.

e) Vältä epänormaalia kehon asentoa. Huolehdi tukevasta asennosta ja säilytä aina tasapaino.

Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f) Käytä alna sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Lilkuvat osat voivat vetää väljät vaatteet, korut tai pitkät hiukset sisään.

g) Jos pölynimu- tai keruujärjestelmien asennus on mahdollista, ne on kytkettävä oikein kiinni ja niitä on käytettävä oikein. Pölynimun käyttö voi pienentaä pölyn aiheuttamia vaaroja.

h) Älä ajattele olevasi oikeassa äläkä laiminlyö sähkötyökalujen turvaohjeita vaikka tuntisitkin sähkötyökalun monen käytön jälkeen. Huolimaton toiminta voi johtaa sekunnin murto-osissa vakaviin loukkaantumisiin.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä työhösi tarkoitukseen sopivaa sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetuilla tehoaiueella.

b) Älä käytä sähkötyökalua, jonka kytkin on rikki. Sähkötyökalu, jota ei enää voida kytkeä päälle tai pois päältä, on vaarallinen ja se on korjattava.

c) Vedä pistoke pistorasiasta ja / tai poista akku ennen kuin teet asetuk-sia laitteeseen, vaihdat lisätarvikkeita tai asetat laitteen sivuun. Tämä varotoimenpide estää sähkötyökalun tahatonta käynnistämistä.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna laitetta henkilöiden käyttöön, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä ohjetta. Sähkötyökalut ovat vaaralisia, jos niitä käyttää kokemattomat henkilöt.

e) Hoida sähkötyökaluja huolellisesti. Tarkasta, toimivatko liikkuvat osat moitteettomasti tai etteivät ne ole jumissa, onko osia murtunut tai niin vaurioituneita, että sähkötyökalun toiminta on rajoittunut. Anna vaurioituneet osat korjattavaksi ennen laitteen käyttöä. Monet onnettomuudet ovat seurausta huonosti huolletuista sähkötyökaluista.

f) Pidä leikkuutyökalut terävänä ja puhtaana. Huoleilisesti hoidetut leikkuutyökalut, joiden terät ovat terävia, jumiutuvat vähemmän ja ovat helpommin ohjattavia.

g) Käytä sähkötyökaluja, lisätarvikkeita, käyttötyökaluja ym. näiden ohjeiden mukaan. Huomioi myös työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muissa kuin niille tarkoitetuissa soveliuksissa voi jontaa vaaralisisin tilanteisiin.

h) Pidä kahvat ja kahvapinnat kuivina, puhtaina ja öljyttöminä ja rasvat-tomina. Liukkaat kahvat ja kahvapinnat estävät sähkötyökalun turvallisen käytön ja hallinnan odottamattomissa tilanteissa.

5) Akkutyökalun käyttö ja käsittely

a) Lataa akut vain valmistajan suosittelemissa latureissa. Latunt, jotka on tarkoitetru ainoastaan tietyntyyppisille akuille, aiheuttavat tulipa-lovaaran, jos sitä käytetään muiden akkujen kanssa.

b) Käytä sähkötyökaluissa ainoastaan niille tarkoitettuja akkuja. Muiden akkujen käyttö voi johtaa loukkaantumisiin ja aiheuttaa tulipalovaaran.

c) Pidä käyttämättömät akut poissa paperiliittimien, kolikoiden, avai- mien, naulojen, ruuvien ja muiden pienten metalliesineiden läheisyy- destä, jotka voisivat aiheuttaa kontaktien ohituksen. Oikosuiku akkukontaktien välillä voi johtaa palovammolhin tai tulipaoon.

d) Väärinkäytössä akusta voi valua nestettä ulos. Vältä kontaktia sen kanssa. Sattumanvaraisessa kontaktissa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Ulosvaluva akkuneste voi johtaa ihon ärsytykslin tai palovammolhin.

e) Älä käytä vaurioitunutta tai muutettua akkua. Vauroituneet tai muutetut akut voivat käyttäytyä odottamattomasti ja johtaa tulipaloon, räijähdykseen tai loukkaantumiseen.

f) Älä altista akkua tulelle tai liian korkeille lämpötiloille. Tuli tai yli 130 °C lämpötilat voivat aiheuttaa räjähdyksen.

g) Noudata kaikkia latausohjeita äläkä lataa akkua tai akkutyökalua koskaan käyttöohjeessa ilmoitetun lämpötila-alueen ulkopuolella. Vääärä lataus tai lataus sallitun lämpötila-alueen ulkopuolella voi tuhota akun tai lisätä tulpalon vaaraa.

6) Huolto

a) Anna sähkötyökalusi ainoastaan pätevän ammattihenkilökunnan korjattavaksi ja vain alkuperäisillä varaosilla. Näin varmistetaan, että sähkötyökalun turvallisuus säilyy.

b) Älä koskaan huolla vaurioituneita akkuja. Kaikki akkujen huollot tulee antaa ainoastaan valmistajan tai valtuutetun asiakaspalvelun hoidettavaksi.

Pensasleikkureiden turvaohjeet

a) Pidä kaikki kehon osat kaukana leikkuuterästä. Älä yritä poistaa leikkausjätettä käynnissä olevasta terävästä tai pitää kilnni leikkattavasta materiaalista. Terät liikkuvat vielä kytikimen sammuttamisen jälkeen. Pensas-leikkurin käytössä voi yksikin hetki, jolloin tarkkaavaisuus on herpaantunut, johtaa vakaviin vammolhin.

b) Kanna pensasleikkuria kahvasta terän ollessa pysähtynyt ja ilman, että sormesi on virrankatkaisimen lähellä. Pensasloikkurin oikea kantotapa pionentää tahattoman käytön vaaraa ja mahdollista terän aiheuttamaa loukkaantumista.

c) Vedä pensasleikkuria kuljetettaessa tai säilytettäessä aina suojus terän päälle. Asianmukainen toiminta pensasleikkurin kanssa pienentää terän aiheuttamaa loukkaantumisvaaraa.

d) Varmista, että kaikki virtakytkimet on sammutettu ja akkulohko on poistettu tai eroftettu, kun poistat jumiutunutta leikattavaa materiaalia tai suoritat huoltotöitä. Tahaton pensasleikkurin käynnistäminen jumiutuneen leikattavan materiaalin tai huollon aikana voi johtaa vakaviin loukkaantumisin.

e) Varmista, että kaikki virtakytkimet on sammutettu ja kytkennänesto aktivoitu, kun poistat jumiutunutta leikattavaa materiaalia tai suoritat huoltotöitä. Tahaton pensasleikkurin käynnistäminen jumiutuneen leikattavan materiaalin tai huolion aikana voi johtaa vakavin loukkaantumislin.

f) Pidä pensasleikkurista kiinni ainoastaan eristetyistä kahvapinnoista, koska terä voi joutua kosketuksilin pillossa olevien johtojen kanssa. Terän kosketus jännitettä johtavaan johtoon voi siirtää jännitteen metallisiin oslin ja aiheuttaa sähköiskun.

g) Pidä kaikki mahdolliset johdot poissa leikkuualueelta. Johdot voivat olla pilossa pensasaidoissa ja puskissa ja terä voi osua niihin vahingossa.

h) Älä käytä pensasleikkuria huonolla ilmalla, varsinkaan jos on salamo- jen vaara. Se pienentää salamaniskun vaaraa.

Etsi pensasaidoissa ja puskissa pillossa olevia kohtelta (esim. pilkkilankoja ja pillossa olevia johtoja).

On suositeltavaa käyttää vikavirtasuojakytkintä, jonka laukaisuvirta on 30 mA tai pienempi.

Pidä pensasleikkurista kiinni molemmin käsin molemmista kahvoista.

Pensasleikkuri on tarkoitettu töihin, joissa käyttäjä seisoo maassa eikä kilpeä tik-kaille tai muille hutorillo telinoille.

Lisänä olevat turvaohjeet Akkujen turvallinen käyttö

ki turva- ja muut ohjeet.

Puutteet turva- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

Säilytä nämä ohjeet huolellisesti. Käytä laturia vain, jos pystyt arvioimaan kaikki toiminnot täydellisesti ja suorittamaan ne ilman rajoltuksia tai kun olet saanut vaadittavat ohjeet.

→ Valvo lapsia laitteen käytössä, puhdistuksessa ja huollossa. Näin varmistetaan, ettei lapset leiki laturilla.

→ Lataa ainoastaan POWER FOR ALL System tyypin PBA 18V Li-ion-akkuja, joiden kapasiteetti on 1,5 Ah (alk. 5 akkukennoa). Akkujännitteen on sovittava laturin akun latausjänniteseen. Älä lataa uudelleen akkuja, joita ei ole tarkoitettu ladattaviksi. Muuten aiheutuu tulipalo - ia räjähdysvaara.

→ Suojaa laturi sateelta ja kosteudelta. Veden pääseminen sähkölait teeseen aiheuttaa suuremman sähköiskun vaaran.

→ Pidä laturi puhtaana. Likaantuminen aiheuttaa sähköiskun vaaran.

→ Tarkasta laturi, johto ja pistoke ennen jokaista käyttöä. Älä käytä laturia, jos huomaat vaurioita. Älä avaa laturia itse ja anna se ainoastaan pätevän ammattihenkilön korjattavaksi ja vain alkuperäisiä varaosia käyttämällä. Vaurioituneet laturt, johdot ja pistokkeet lisäävät sähköiskun vaaraa.

→ Älä käytä laturia helposti palavalla alustalla (esim. paperi, kankaat ym.) tai herkästi syttyvässä ympäristössä. Latauksen aikana tapahtuva laturin kuumeneminen aiheuttaa tulipalovaaran.

→ Liitäntäjohdon varakappaletta tarvittaessa se on annettava GARDENAn tai valtuutetun GARDENA-sähkötyökalujen asiakaspalvelun vaihdettavaksi turvalli-suusvaarojen välttämiseksi.

→ Älä käytä tuotetta ladattaessa.

→ Nämä turvaohjeet pätevät vain POWER FOR ALL System PBA 18V Li-Ion-akuille.

→ Käytä akkua vain POWER FOR ALL System -valmistajien tuotteissa. Ainoastaan näin akkua suojataan vaaralliselta ylikuormitukselta.

→ Lataa akkua ainoastaan valmistajan suosittelemilla latureilla. Laturi, joka on tarkoitettu ainoastaan tietyntyyppisille akuille, aiheuttaa tulipalo-vaaran, jos sitä käytetään muiden akkujen kanssa.

→ Akku toimitetaan osittain ladattuna. Akun täyden tehon takaamiseksi lataa akku täydellisesti laturissa ennen akun ensimmäistä käyttökertaa.

→ Säilytä akut lasten ulottumattomissa.

→ Älä avaa akkua. Se aiheuttaa oikosulun vaaran.

→ Akusta voi päästä höyryjä, jos se on vaurioitunut tai sitä käytetään epääsianmukaisesti. Akku voi palaa tai räjähtää. Tuuleta raikkaalla ilmalla ja käänny oireiden esiintyessä lääkärin puoleen. Höyryt voivat ärsyttää hengitysteitä.

→ Väärin käytettynä tai akun ollessa vaurioitunut siitä voi valua syttyvää nestettä ulos. Vältä kosketusta silhen. Vahingossa tapahtuneessa kosketuksessa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen.

Ulosvaluva akkuneste voi johtaa ihoársytyksiin tai palovammoihin.

→ Viallisesta akusta voi valua nestettä ulos ja likastuttaa lähellä olevia esineitä. Tarkasta likaantuneet osat. Puhdista tai vaihda ne tarvittaessa

→ Älä oikosulje akkua. Pidä käyttämättömät akut poissa paperiliittimien, kolikoiden, avaimien, naulojen, ruuvien ja muiden pienten metalliesineiden läheisyydestä, jotka voisivat silloittaa navat. Oikosulku akkukontaktien väillä voi johtaa palovammiohin tai tulipaloon.

→ Terävät esineet, kuten naulat tai ruuvinväantimet samoin kuin ulkoiset kuormitukset voivat vaurioittaa akkua. Tämä voi aiheuttaa sisäisen oikosulun ja akun palamisen, savuamisen, räjähtämisen tai ylikuumentumisen.

→ Älä koskaan huolla vaurioituneita akkuja. Kaikki akkujen huollot tulee antaa ainoaslaan valmistajan tai valtuutetun asiakaspalvelun hoidettavaksi.

→ Suojaa akkua kuumuudelta, esim. myös jatkuvalta auringonsäteilyltä, tulelta, lialta, vedeltä ja kosteudelta. Ne aiheuttavat räjähdys- ja oikosulkuvaaran.

→ Käytä ja varastoi akku vain – 20 °C ... + 50 °C lämpötiloissa. Älä jätä akkua esim. kesällä autoon. Alle 0 °C lämpötila voi aiheuttaa laitekohtaisesti tehon rajoittumista.

→ Lataa akku ainoastaan, kun ympäristölämpötila on 0 °C ... +45 °C. Lataus lämpötila alueen ulkopuolella voi vaurioltaa akkua tai lisätä tulipalon vaaraa.

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tie- tyissä olosuhteissa valkuttaa aktiivisten tai passilvisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyt- tävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Käytä akkutuotetta vain - 10 °C - 40 °C lämpötilassa.

Tarkasta alue, jossa tuotetta on tarkoitus käyttää, huolellisesti ja poista kaikki johdot ja vieraat osineet.

Tahattomassa käynnistyksessä (esim. kytkimen ollessa jumiutunut) poista akku välittömästi tuotteesta ja anna tuote GARDENA-huoltopalveluun korjattavaksi.

Kytke tuote pois päältä ja poista akku tuotteesta, jos se alkaa täristä epätavallisesti. Voimakas tärinä voi aihouttaa loukkaantumisia.

Älä käytä tuotetta veden lähellä.

Älä työskentele uima-altaiden tai pihalampien lähellä.

Suojaa akun kontaktipinnat kosteudelta.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Sinun on tiedettävä, kuinka kytket tuotteen hätätapauksessa välittömästi pois päältä.

Vältä kontaktia terän öljyn kanssa, varsinkin jos olet allerginen sille.

Työskentele ainoastaan päivänvalossa tai hyvällä näkyvyydellä.

Tarkasta tuote aina ennen käyttöä. Suorita ennen jokaista käyttöä tuotteen silmämääräinen tarkastus. Tarkasta, että ilmaraot ovat vapaina.

Jos tuote kuumenee käytön aikana voimakkaasti, anna sen jäähtyä ennen varastointia.

Varoitus! Käyttäjä ei mahdollisesti huomaa lähestyviä ihmisiä, jos hän käyttää työskennellessä kuulosuojaimia ja tuotteen aiheuttama melun vuoksi.

Käytä aina sopivaa vaatetusta, suojakäsineitä ja tukevia kenkiä.

Varmista, että käytät työskennellessä turvallisia kenkiä.

2. KOKOONPANO

ARA! Henkilövammat!

haavojen vaara, jos tuote käynnistyy vahingossa.

→ Poista akku, työnnä suojus terään ennen tuotteen kokoonpanoa.

Etukahvan asentaminen [ kuva A1 ]:

1. Avaa molemmat ruuvit ② ja poista ne.

2. Työnnä etumainen kahva ① rakoon pensasleikkurissa.

Varmista, että etumainen kahva ① on kiinnitetty hyvin ja että kahvan reikä on kohdistettu kierteistettyyn reikään.

1. Pujota molemmat ruuvit ② pensasleikkurin kierteistettyihin reikiin. Älä paina etumaista käynnistysvipua ③.

2. Kiristä molemmat ruuvit ②.

Varmista, että ruuvit ② on kiristetty ja että käynnistys vipu③ voidaan painaa täysin alas.

3. KÄYTTÖ

ARA! Henkilövammat!

haavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, poista akku ja työnnä suojus terän päälle ennen tuotteen säätämistä tai kuljettamista.

Akun lataus [kuva 01/02/03]:

MIO!

→ Huomioi verkkojännite! Virtalähteen jännitteen on vastattava laturin tyyppikilven tietoja.

GARDENAn akkukäyttöisten pensasleikkureiden, tuotenro 14730-55 / 14731-55, toimitukseen ei sisälly akkua eikä laturia.

Älykkään latausmenetelmän ansiosta akun lataustila tunnistetaan auto-maattisesti ja se ladataan akun lämpötilan ja jännitteen mukaan optimaalisella latausvirralla.

Näin akkua säästetään ja se pysyy laturissa säilytettäessä aina täydellisesti ladattuna.

1. Paina lukituksen vapautuspainiketta Ⓐ ja poista akku Ⓑ akun kiinnittimestä Ⓓ.

2. Kytke akun laturi © pistorasiaan.

3. Työnnä akun laturi © akkuun ®.

Jos akun latauksen merkkivalo Ⓛ laturissa vilkkuu vihreänä, akkua ladataan.

Jos akun latauksen merkkivalo ⚙ laturissa palaa jatkuvasti vihreänä, akku on täynnä

(Latauksen kesto, katso 7. TEKNISET TIEDOT).

1. Tarkasta lataustila ladattaessa säännöllisesti.

2. Jos akku Ⓑ on ladattu täyteen, akku Ⓑ voidaan irrottaa laturista Ⓒ.

Näyttöelementtien merkitykset:

Näyttö laturissa [kuva O3]:

Vilkkuva akun latauk- sen merkkivalo ①c

Lataustoiminto ilmoitetaan akun latauksen merkkivalon © vilkkumisella.

Huomautus: Lataustoiminto on vain mahdollinen, kun akun lämpötila on sallitulla latauksen lämpötila-alueella katso 7. TEKNISET TIEDOT.

Jatkuvasti palava akun latauksen merkkivalo ^Lc

Akun latauksen merkkivalon © jatkuva valo ilmoittaa, että akku on täynnä tai akun lämpötila ei ole sallitulla latauksen lämpötila-alueella eikä sitä sen vuoksi voida ladata. Heti kun sallittu lämpötila-alue saavutetaan, akku ladataan.

Ilman kiinnitettyä akkua akun latauksen merkkivalon Ⓞ Jatkuva valo ilmoittaa, että virtapistoke on kiinnitetty pistorasiaan ja laturi on käyttövalmis.

Akun varaustilan näyttö Ⓟ tuotteessa [kuva 04/08]:

Tuotteen käynnistämisen jälkeen akun varaustilan näyttö Ⓓ näytetään 5 sekuntia.

Akun varaustila Akun varaustilan näyttö

67 – 100 % ladattu	11, 12ja 13 palavat vihreänä
34 – 66 % ladattu	11 ja 12 palavat vihreänä
11 – 33 % ladattu	11 palaa vihreänä
0 – 10 % ladattu	11 vilkkuu vihreänä

Jos LED Ⓜ vilkkuu vihreänä, akku on ladattava.

Jos vika-LED 📌 palaa tai vilkkuu, katso 6. VIKOJEN KORJAUS.

Työasennot:

Pensasleikkuria voidaan käyttää kolmessa työasennossa.

• Sivuttainen leikkaus [ kuva 05]
• Korkea leikkaus [ kuva O6]
• Matala leikkaus [ kuva 07]

Pensasleikkurin käynnistäminen [kuva 01/08]:

A! Henkilövammat!

kkaantumisvaara, jos tuote ei pysähdy käynnistysvi-vuista irrotettaessa.

→ Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipuja kahvaan.

Käynnistys:

Tuote on varustettu kahden käden turvajärjestelmällä (2 käynnistysvipua), joka estää tuotteen tahattoman päällekytkennän.

1. Aseta akku Ⓑ akun kiinnitykseen Ⓓ, kunnes se kiinnittyy kuuluvasti paikoilleen.
2. Poista terän suojus.
3. Pidä etumaisesta kahvasta ① yhdellä kädellä, ja vedä etumaista käynnistysvipua ③.
4. Pidä pääkahvasta ④ toisella kädellä ja vedä takimmaista käynnistys-vipua ⑤. Pensasleikkuri käynnistyy ja akun varaustilan näyttö ⑪ näytetään 5 sekuntia.

Pysäytys:

1. Päästä irti molemmista käynnistysvivuista ③/⑤. Pensasleikkuri pysähtyy.
2. Työnnä suojus terän päälle.
3. Paina lukituksen vapautuspainiketta Ⓐ ja poista akku Ⓑ akun kiinnittimestä Ⓓ

4. HUOLTO

A! Henkilövammat!

ohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, poista akku ja työnnä suojus terään ennen tuotteen huoltoa.

Pensasleikkurin puhdistaminen [ kuva M1 ]:

VAARA! Henkilövammat!

1. onkkaantumisvaara ja tuotteen vaurioitumisriski.

→ Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurinvesisuihkulla).
→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

1. Puhdista pensasleikkuri kostealla liinalla.
2. Puhdista tuuletusraot ⑥ pehmeällä harjalla (älä käytä ruuvinväännintä).
3. Voitele terä matalaviskositeettisella öljyllä (esim. GARDENA Huoltoöljy, tuolenro 2366).

Vältä kontaktia muoviosien kanssa.

Akun ja laturin puhdistaminen:

Varmista, että akun ja laturin pinnat ja kontaktit ovat aina puhtaita ja kuivia ennen laturin kiinni kytkemistä.

Älä käytä juoksevaa vettä.

→ Akun laturi: Puhdista kosketinpinnat ja muoviosat pehmeällä, kuivalla liinalla.
→ Akku: Puhdista välillä tuuletusraot ja akun liitännät pehmeällä, puhtaalla ja kuivalla pensselillä.

5. SÄILYTYS

Käytöstä poistaminen:

Tuote on säilytettävä lasten ulottumattomissa.

1. Työnnä suojus terän päälle.
2. Poista akku.
3. Lataa akku.
4. Puhdista pensasleikkuri, akku ja laturi (katso 4. HUOLTO).
5. Säilytä pensasleikkuria, akkua ja laturia kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Hävittäminen:

(diroktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

Akun hävittäminen:

GARDENA-akussa on litiumionikennot, jotka on hävitettävä käyttöiän umpeuduttua erillään tavallisesta kotitalousjätteestä.

Li-ion

TÄRKEÄÄ!

→ Hävitä akut paikallisen kierrätyskeskuksen tai keräyspisteen kautta.

1. Anna litiumionikennojen tyhjentyä täydellisesti (käänny GARDENA-huoltopalvelun puoleen).
2. Varmista litiumionikennojen kontaktit oikosulkua vastaan.
3. Hävitä litiumionikennot asianmukaisesti.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Viltohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, poista akku ja työnnä suojus terän päälle ennen tuotteen virheiden korjausta.

Ongelma Mahdollinen syy Korjaus

Pensasleikkuria ei voi sammuttaa	Käynnistysvipu jumissa. →	Poista akku ja vapauta käynnistysvipu.
Pensaan leikkausjälki ei ole silsti	Terä on tylsä tal vaurioitunut. →	Anna GARDENA-huoltopal-velun vaihtaa terä.
Pensasleikkuri tärisee volmakkaasti	Terä on vaurioitunut. →	Kytke tuote pois päältä ja anna terä valhdettavaksi.

Ongelma Mahdollinen syy Korjaus

Pensasleikkurl ei käynnisty tai sammuu.LED1 vilkkuu vihreänä [kuva 04]	Akku on tyhjä. → Lataa akku.
Pensasleikkurl ei käynnisty tai sammuu.Vlka-LED10 palapunaisena [kuva 04]	Akun lämpötila ei ole sallitulla alueella.	→ Odota, kunnes akun lämpötila on jälleen 0 ^ ... +45 ^ .
	Pensaslcikkurin akkukontaktien välissä on vesipisaroita tai kosteutta.	→ Pyyhi vesipisarat/kosteus kuivalla liinalla pois.
	Moottori on jumissa. →	Poista este.Käynnistäuudelleen.
Pensasleikkurl ei käynnisty tai sammuu.Vlka-LED10 vilkkuupunaisena [kuva 04]	Tuote on rikki.	→ Käänny GARDENA-huoltopalvelun puoleen.
Pensasleikkurl ei käynnisty tai sammuu.Vlka-LED10 el pala [kuva 04]	Akku ei ole täysin paikoillaan akunkiinnityksessä.	→ Aseta akku täysin paikoilleen akun kiinnitykseen, kunnes se kiinnitty kuuluvasti paikoilleen.
	Akku on rikki.	→ Vaihda akku.
	Tuote on rikki.	→ Käänny GARDENA-huoltopalvelun puoleen.
Lataustoiminto ei ole mahdollista.Akun latauksen merkkivalo12palaa jatkuvasti [kuva 03]	Akkua ei ole asennettu (oikein).	→ Aseta akku oikein paikoilleen laturiin.
	Akun kontaktit ovat likaantuneet.	→ Puhdista akun kontaktit (esim. kiinnittämällä ja pois-tamalla akkua useamman kerran. Vaihda akku tarvittaessa).
	Akun lämpötila ei ole sallitulla latauksen lämpötila-alueella.	→ Odota, kunnes akun lämpötila on jälleen 0 ^ ... +45 ^ .
	Akku on rikki.	→ Vaihda akku.
Akun latauksen merkkivalo12 ei pala [kuva 03]	Laturin pistoketta ei ole kytketty (oikein).	→ Kytke pistoke (täydellisesti) pistorasiaan.
	Pistoke, verkkjojohto tai laturi on rikki.	→ Tarkasta verkkojännite. Anna tarvittaessa laturi valtuutetun jälleenmyyjän tai GARDENA-huoillon tarkastettavaksi.

HUOMAUTUS: Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa alnoastaan GARDENA-huoltopalvelu tal GARDENAN valtuuttamat erikoislikkeet.

1. TEKNISET TIEDOT

Akkukäyttöinen pensasleikkuri	Yksikkö	Arvo (tuotenro 14730)	Arvo (tuotenro 14731)
Iskut	1/min	2400	2400
Terän pituus	cm	50	60
Terän väli	mm	20	20
Palno (Ilman akkua) kg	2,6 2,7
Äänenpalnetaso L_pA^1) Epävarmuus k_pA	dB (A)	843	843
Äänltehotaso L_vAA^2) :mitattu / taattuEpävarmuus k_vAA	dB (A)	91 / 943	92 / 953
Käslin kohdlstuvatärinä a_vha^1) Epävarmuus k_vha	m/s ^2	1,91,5	1,51,5

Mittausmenetelmä: ^1) EN 62841-4-2 ^2) RL 2000/14/EC

HUOMAUTUS: Ilmotettu tärinäpäästöarvo mitattiln määräysten mukalsen tarkastusmenetelmän mukaisesti ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen väliairviointilin. Tärinäpäästöarvo voi vaihdella sähkötyökalun todellisen käytön

Järjestelmäakku	Ykslkkö	Arvo (tuotenro 14902)PBA 18V 2,0Ah W-B	Arvo (tuotenro 14903)PBA 18V 2,5Ah W-B
Akkujännite	V (DC)	18	18
Akkukapasiteetti	Ah	2,0 2,5
Kennojen lukumäärä (LI-Ion)		5	5

Sopivat POWER FOR ALL System- akun laturit: AL 18..CV.

Akun laturi AL 1810 CV P4A Yksikkö Arvo (tuotenro 14900)

Verkkojännite V (AC) 220 – 240
Verkkotaajuus Hz 50 – 60
Nimellisteho W 26
Akun latausjännite V (DC) 18
Maks. akun latausvirta mA 1000
Akun latausaika 80% /97 – 100 % (noln)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Sallittu latauslämpötila-alue	°C 0 – 45
Palno EPTA-Procedure01:2014 mukaan	kg 0,17
Suojaluokka		☐ / II

Sopivat POWER FOR ALL System -akut: PBA 18V.

8. LISÄTARVIKKEET

GARDENA-Hoitoöljy Pidentää terän käyttölkää ja akun käyttöalkaa. tuotenro 2366

GARDENA-Lelikkuujätteen keräjä Cut&Collect ComfortCut/PowerCut	Leikkuujätteen yksinkertaiseen ja kätevään keräykseen.	tuotenro 6002
GARDENA-Järjestelmäakku PBA 18V/45 P4A PBA 18V/72 P4A	Akku käyntiajan pidennystä varten tai vaihtoon.	tuotenro 14903 tuotenro 14905
GARDENAn Akkukäyttöinen pikalaturi AL 1830 CV P4A	Nopeaan POWER FOR ALL System -akun PBA 18V..W-. lataukseen.	tuotenro 14901

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkoinolta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistetta- vasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoeh-doista. Palvelua koskevat seuraavat ehdot:

- Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.

- Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.

- Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.

• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen/jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaaiti-muksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huolto-osoitteeseen.

Kuluvat osat:

Terä ja epäkeskokoneisto ovat kuluvia osia eivätkä sen vuoksi kuulu takuun piiriin.

NO Batteridreven hekksaks

1. SIKKERHET 36
2. MONTASJE 38
3. BETJENING 38
4. VEDLIKEHOLD 39
5. LAGRING....39
6. UTBEDRE FEIL....39
7. TEKNISKE DATA 40
8. TILBEH∅R 40
9. SERVICE/GARANTI 40

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

ONT! Kehavigastuste oht!
