| Produkttyp | Batteridriven häcksax |
| Märke | Gardena |
| Modell | ComfortCut 60/18V P4A (ref. 14731) |
| Matning | Litiumjonbatteri 18 V (POWER FOR ALL PBA 18V-system) |
| Kompatibelt batterityp | PBA 18V, rekommenderad kapacitet 2,0 Ah eller 2,5 Ah |
| Batteriladdare | AL 1810 CV P4A (220-240 V, 50-60 Hz) |
| Bladlängd | 60 cm |
| Maximal kapdiameter | 20 mm |
| Tomgångsvarvtal | 2400 min⁻¹ |
| Vikt (utan batteri) | 2,7 kg |
| Ljudeffektnivå (LpA) | 84 dB(A) (osäkerhet k=3 dB) |
| Garantierad ljudeffektnivå (LwA) | 95 dB(A) |
| Hand-armvibrationer (ahw) | 1,5 m/s² (osäkerhet k=1,5 m/s²) |
| Arbetslägen | Sidkap, högt kap, lågt kap |
| Säkerhetsanordningar | Dubbla brytare (två händer), startsäkring, skyddskåpa för blad, automatiskt stopp när spakar släpps |
| Batteriskydd | Mot överbelastning, djupurladdning och överdriven temperatur |
| Driftstemperaturområde | -10 °C till +40 °C |
| Laddningstemperaturområde | 0 °C till +45 °C |
| Rutinunderhåll | Rengöring av ventilationsöppningar, smörjning av bladet (Gardena-olja ref. 2366) |
| Valfria tillbehör | Underhållsolja (2366), uppsamlingssäck Cut&Collect (6002), extra batteri, snabbladdare AL 1830 CV P4A |
| Tillverkarens garanti | 2 år för hushållsbruk, undantaget förslitningsdelar (blad, excentrisk drivning) |
| Avsedd användning | Privat trädgård: häckar, buskar, perenner; lämpar sig inte för gräsklippning eller kompostering |
Vanliga frågor - ComfortCut 60/18V P4A GARDENA
Användarfrågor om ComfortCut 60/18V P4A GARDENA
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Häcksaxar i PDF-format gratis! Hitta din manual ComfortCut 60/18V P4A - GARDENA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. ComfortCut 60/18V P4A av märket GARDENA.

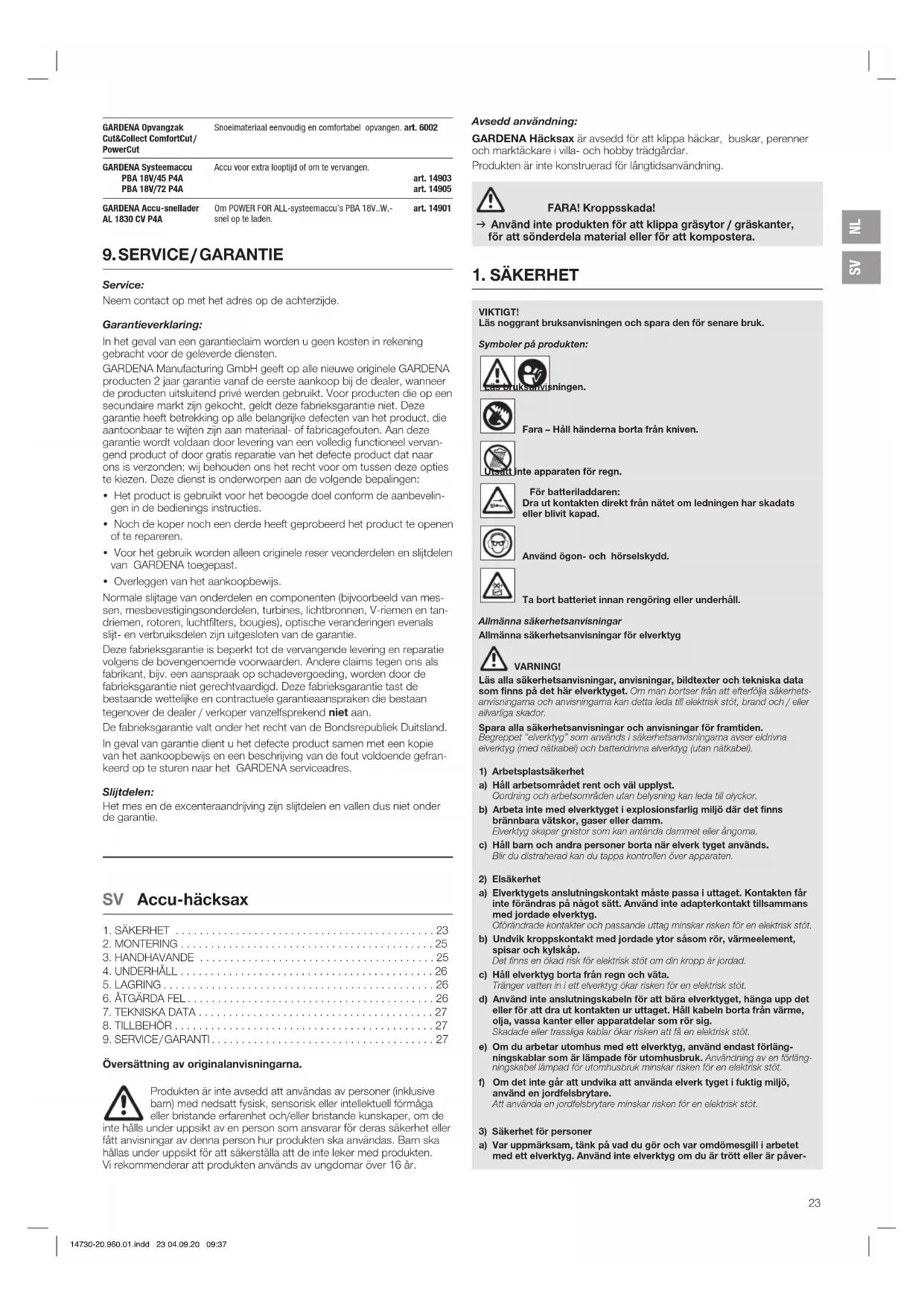

BRUKSANVISNING ComfortCut 60/18V P4A GARDENA
Översättning av originalanvisningarna.
Produkten är inte avsedd att användas av personer (inklusive bam) med nedsatt fysisk, sensorisk eller intellektuell förmäga eller bristande erfarenhet och/eller bristande kunskaper, om de inte hålls under uppsikt av en person som ansvarar för deras säkerhet eller fått anvisningar av denna person hur produkten ska användas. Barn ska hållas under uppsikt för att säkerställa att de inte leker med produkten. Vi rekommenderar att produkten används av ungdomar över 16 år.
Avsedd användning:
GARDENA Häcksax är avsedd för att klippa häckar, buskar, perenner och marktäckare i villa- och hobby trädgårdar.
Produkten är inte konstruerad för långtidsanvändning.
FARA! Kroppsskada!
→ Använd inte produkten för att klippa gräsytor / gräskanter, för att sönderdela material eller för att kompostera.
1. SÄKERHET
VIKTIGT!
Läs noggrant bruksanvisningen och spara den för senare bruk.
Fara – Håll händerna borta från kniven.
inte apparaten för regn.
För batteriladdaren:
Dra ut kontakten direkt från nätet om ledningen har skadats eller blivit kapad.
Använd ögon- och hörselskydd.
Ta bort batteriet innan rengöring eller underhåll.
Allmänna säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
WARNING!
Läs alla säkerhetsanvisningar, anvisningar, bildtexter och tekniska data som finns på det här elverkyget. Om man bortser från att efterfölja säkerhetsanvisningarna och anvisningarna kan detta leda till elektrisk stöt, brand och / eller alivarliga skador.
Spara alla säkerhetsanvisningar och anvisningar för framtiden. Bogreppot "elverktyg" som används i säkerhetsanvisningarna avser eldrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).
1) Arbetsplastsäkerhet
a) Håll arbetsområdet rent och väl upplyst.
Oordning och arbetsområden utan belysning kan leda till olyckor.
b) Arbeta inte med elverktyget i explosionsfarlig miljö där det finns brännbara vätskor, gaser eller damm.
Elverktyg skapar gnistor som kan antända dammet eller ångorna.
c) Håll barn och andra personer borta när elverk tyget används.
Blir du distraherad kan du tappa kontrollen över apparaten.
2) Elsäkerhet
a) Elverktygets anslutningskontakt måste passa i uttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elverktyg. Oförändrade kontakter och passande uttag minskar risken för en elektrisk stöt
b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp.
Det finns en ökad risk för elektrisk stöt om din kropp är jordad.
c) Håll elverktyg borta från regn och väta.
Tränger vatten in i ett elverktyg ökar risken för en elektrisk stöt.
d) Använd inte anslutningskabeln för att bära elverktyget, hänga upp det eller för att dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller apparatdelar som rör sig. Skadade eller trassliga kablar ökar risken att få en elektrisk stöt.
e) Om du arbetar utomhus med ett elverktyg, använd endast förlängningskablar som är lämpade för utomhusbruk. Användning av en förlängningskabel lämpad för utomhusbruk minskar risken för en elektrisk stöt.
f) Om det inte går att undvika att använda elverk tyget i fuktig miljö, använd en jordfelsbrytare.
Att använda en jordfelsbrytare minskar risken för en elektrisk stöt.
3) Säkerhet för personer
a) Var uppmärksam, tänk på vad du gör och var omdömesgill i arbetet med ett elverktyg. Använd inte elverktyg om du är trött eller är påver-
kad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet när elvorktyget används kan leda till allvarliga skador.
b) Använd personlig skyddsutrustning och alltid skyddsglasögon. Att använda personlig skyddsutrustning såsom dammask, halksäkra säkerhetsskor, skyddshjälm eller hõrselskydd, beroende på elverktygets typ och användning, minskar risken för skador.
c) Undvik idrifttagning av misstag. Se till att elverktyget är frånkopplat innan du ansluter det till strömförsörjningen och/eller ansluter batteriet, lyfter upp det eller bär det. Om du har fingret på strömbrytaren när du bär elverktyget eller apparaten är påkopplad när den ansluts till strömförsörjningen kan detta leda till olyckor.
d) Ta bort inställningsverktyg eller skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel som befinner sig i en rote rande apparatdel kan leda till skador.
e) Undvik en onormal kroppshållning. Se till att stå säkert och håll hela tiden balansen. Du kan då kontrollera elverktyget bättre i oväntade situationer.
f) Använd lämpade kläder. Använd inte vida kläder eller smycken. Håll håret, kläder och handskar borta från delar som roterar. Löst sittande kläder, smycken eller långt här kan dras in i delar som roterar.
g) Om dammuppsugnings- och uppsamlingsanordningar kan monteras, ska dessa anslutas och användas på rätt sätt. Användning av en dammuppsugning kan minska risker från damm.
h) Bli inte för säker på dig själv och ignorera inte säkerhetsreglerna för elverktyg, även om du efter lång och frekvent användning är väl för- trogen med elverktyget. Oaktsamt handlande kan inom några få sekunder leda till alivaniga personskador.
4) Användning och behandling av elverktyget
a) Överbelasta inte apparaten. Använd elverktyg som passar för ditt arbete. Med ett passande elverktyg arbetar du bättre och säkrare inom det angivna prestandaintervaliet.
b) Använd inte elverktyg som har defekt strömbrytare. Ett elverktyg som inte längre kan sättas på eller stängas av är farligt och måste repareras.
c) Dra ut kontakten från uttaget och / eller ta bort batteriet innan du gör apparatinställningar, byter tillbehörsdelar eller lägger undan appara- ten. Det här försiktighetsåtgårderna förhindrar att elverk tyget startar oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda apparaten som inte är förtrodda med den eller som inte har läst de här anvisningarna. Elverktyg är farliga om de används av oerfarna personer.
e) Sköt elverktyg omsorgsfullt. Kontrollera att rörliga delar fungerar felfritt och inte kärvar, om delar är brutna eller så pass skadade att elverktygets funktion påverkas. Låt reparera skadade delar innan apparaten används. Många olyckor beror på dåligt underhålna elverktyg.
f) Håll skärverktyg vassa och rena. Noggrant skötta skärverktyg med vassa skärkantor kärvar mindro och är lättare att styra.
g) Använd elverktyg, tillbehör, insatsverktyg osv. enligt de här anvisningarna. Ta då hänsyn till arbetsförhållandena och arbetet som skall utföras. Att använda elverktyg till annat än det avsedda arbetet kan leda till farliga situationer.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor hindrar ett säkert handhavande och kontroll över elverktyget i oförutsedda situationer.
5) Användning och behandling av batteriverktyget
a) Ladda endast batterierna i batteriladdare som rekommenderas av tillverkaren. För en batteriladdare som är lämpad för en specifik typ av batterier, finns brandfara om den används till andra batterier.
b) Använd endast de avsedda batterierna i elverk tygen. Användning av andra batterier kan leda till skador och brandfara.
c) Håll batteri som inte används borta från gem, mynt, nycklar, spikar och andra små metallföremål som kan förorsaka att kontakterna kortsluts. En kortslutning mellan battenkontaktema kan ieda till brännskador eller brand.
d) Vid felaktigt användning kan vätska komma ut ur batteriet. Undvik kontakt med denna. Spola av med vatten vid tillfällig kontakt. Om vätskan kommer in i ögonen, se till att få hjälp av läkare. Batterivätska som kommer ut kan leda till hudirritationer eller brännskador.
e) Använd inget skadat eller förändrat batteri. Skadade eller förändrade batterier kan fungera på oförutsedda sätt och leda till brand, explosion eller risk för personskador.
f) Utsätt inte ett batteri för eld eller för höga temperaturer. Eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla anvisningar för laddning och ladda aldrig batteriet eller batteriverktyget utanför det temperaturområde som anges i bruksanvisningen. Felaktigt utförd laddning eller laddning utanför det tillåtna temperaturområdet kan förstöra batteriet och öka brandrisken.
6) Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Därmed säkerställas att elverktygets säkerhet bibehålls.
b) Underhåll aldrig skadade batterier. Allt underhåll av batterier bör endast göras av tillverkaren eller auktoriserad kundtjänst.
Säkerhetsanvisningar för häcksaxar
a) Håll alla kroppsdelar borta från bladet. Försök inte att ta bort klipp-material när kniven går eller hålla fast material som skall klippas. Knivama fortsätter att vara i rörelse efter att brytaren har slagits ifrån. Ett ögonblicks ouppmärksamhet när häcksaxen används kan leda till allvartliga skador.
b) Bär häcksaxen i handtaget när knivarna står stilla och utan att hålla fingrarna i närheten av strömbrytaren. Att bära häcksaxen på rätt sätt minskar risken för oavsiktig start och person-skador orsakade av kniven på grund av detta.
c) Vid transport eller förvaring av häcksaxen ska övertäckningen alltid dras över knivarna. Korrekt hantering av häcksaxen minskar risken för personskador på grund av kniven.
d) Försäkra dig om att alla strömbrytare är frånslagna och att batteri-blocket är urtaget eller frånskilt när du ta bort klippta material som klärmts fast eller när du utför underhållsarbeten. Oavskitlig start av häcksaxen vid borttagning av klippta material som klärmts fast, eller vid underhåll, kan lodca till alivarliga personskador.
e) Försäkra dig om att alla strömbrytare är frånslagna och att påkopplingsspärren är aktiverad när du ta bort klippta material som klämts fast eller när du utför underhållsarbeten. Oavskitlig start av häcksaxen vid borttagning av klippta material som klämts fast, eller vid underhåll, kan lodca till allvarliga personskador.
f) Håll häcksaxen endast i de isolerade grepytorna, eftersom kniven kan komma i kontakt med dolda ledningar. Om knivarna kommer i kontakt med en spänningsledande ledning kan metalldelar bli spänningsledande och leda till en elektrisk stöt.
g) Håll alla typer av ledningar borta från det område där häcksaxen används. Ledningar kan vara dolda i häckar och buskar och av misstag kapas av kniven.
h) Använd inte häcksaxen vid dåligt väder, särskilt vid risk för blixtar. Detta minskar risken för ett blixtnedslag.
Sök igenom häckar och buskar efter dolda föremål (t.ex. trådstängsel och dolda ledningar).
Användning av en jordfelsbrytare med en utlösningaström på 30 mA eller mindre rekommenderas.
Håll fast häcksaxen med båda händerna på båda handtagen.
Häcksaxen är avsedd för arbeten där användaren står på marken och inte på en stege eller ett annat ostabit underlag.
Extra säkerhetsanvisningar
Säker hantering av batterier
säkerhetsanvisningar och anvisningar.
Om man bortser från att efterföja säkerhetsanvisningama och anvisningama kan detta leda till elektrisk stöt, brand och/eller allvarliga skador.
Spara den här bruksanvisningen ordentligt. Använd endast batteriladdaren om du helt kan bedöma alla funktioner och och kan genomföra dem utan begränsningar eller har fått relevanta instruktioner.
→ Håll barn under uppsikt vid användning, rengöring och underhåll. Därmed säkerställs att barn inte leker med batteriladdaren.
→ Ladda endast litiumjonbatterier i POWER FOR ALL-systemet av typen PBA 18V fr.o.m. en kapacitet på 1,5 Ah (fr.o.m. 5 battericeller). Batterispänningen måste passa till batteriladdarens batteriladdningsspänning. Ladda inte engångsbatterier. I annat fall finns brand- och explosionsfara.
→ Håll batteriladdaren borta från regn och väta. Tränger vatten in i elektriskt utrustning ökar risken för en elektrisk stöt.
→ Håll batteriladdaren ren. Genom smuts finns risk för elektrisk stöt.
→ Kontrollera batteriladdare, kabel och kontakt innan varje användning. Använd inte batteriladdaren om du ser att det finns skador. Öppna inte batteriladdaren själv och låt endast kvalificerad fackpersonal reparera den och endast med originalreservdelar. Skadade batteriladdare, kablar och kontakter ökar risken att få en elektrisk stöt.
→ Använd inte batteriladdaren på lättantändligt underlag (t.ex. papper, textiler etc.) eller i antändlig omgivning. Genom den uppvärmning av batteriladdaren som förkommer vid uppladdning finns brandrisk.
→ Om anslutningskabeln måste bytas ut, måste det göras av GARDENA eller någon auktoriserad kundtjänst för GARDENA elverktyg för att undvika säkerhetsrisker.
→ Använd inte produkten när den laddas upp.
→ Dessa säkerhetsanvisningar gäller endast för litiumjonbatterier för POWER FOR ALL-systemet PBA 18V.
→ Använd endast batteriet i produkter från tillverkaren av POWER FOR ALL-systemet. Endast så skyddas batteriet mot farlig överbelastning.
→ Ladda endast batterierna med batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämpad för en viss typ av batterier innebär brandrisk om den användas med andra batterier.
→ Batteriet levereras uppladdat till en del. För att garantera full effekt för batteriet, ladda upp det helt i batteriladdaren innan den första användningen.
→ Förvara batterierna utom räckhåll för barn.
→ Öppna inte batteriet. Det finns risk för kortslutning.
→ Vid skada och felaktig användning av batteriet kan ångor komma ut. Batteriet kan börja brinna eller explodera. Släpp in frisk luft och uppsök läkare om du har besvär. Ångoma kan imitera luftvägarna.
→ Vid felaktigt användning eller om batteriet är skadat kan antändlig vätska komma ut ur batteriet. Undvik kontakt med denna. Spola av
med vatten om du kommer i kontakt med vätskan av misstag. Om
vätskan kommer in i ögonen, se dessutom till att få hjälp av läkare. Batterivätska som kommer ut kan leda till hudirritationer eller brännskador.
→ Är batteriet defekt kan vätska komma ut och hamna på föremål i närheten. Kontrollera de drabbade delarna.
Rengör dem eller byt ut dem om det behövs.
→ Kortslut inte batteriet. Håll batteriet som inte används borta från gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan göra att kontakterna kortsluts.
En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
→ Batteriet kan skadas av spetsiga föremål som t.ex. spik eller skruvmejslar eller genom yttre kraftpåverkan. Det kan leda till en intern kortslutning och batteriet börja brinna, ryka, explodera eller överhettas.
→ Underhåll aldrig skadade batterier. Allt underhåll av batterier bör endast göras av tillverkaren eller auktoriserad kundtjänst.
→ Skydda batteriet mot värme, t.ex. också mot ihållande solstrålning, eld, smuts, vatten och fuktighet.
Det finns risk för explosion och kortslutning.
→ Använd och förvara endast batteriet i en omgivningstemperatur mellan - 20 °C och + 50 °C. Låt t. ex. inte batteriet ligga i bilen på sommaren. Vid temperaturer < 0 °C kan sämre prestanda förekomma beroende på enhet.
→ Ladda endast batteriet vid omgivningstemperaturer mellan 0 °C och +45 °C. Laddning utanför det här temperaturintervallet kan skada batteriet eller öka brandrisken.
Elsäkerhet
FARA! Hjärtstillestånd!
Den här produkten skapar ett elektromagnetiskt fällt under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska implantat. För att utesluta faran från situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används.
Använd endast Accu-produkten mellan - 10 °C till 40 °C.
Inspektera noggrant området där produkten skall användas och ta bort alla kablar och främmande objekt.
Om en oavsiktlig start skulle inträffa (t. ex. genom en brytare som kärvar), frånskilj direkt batteriet från produkten och låt GARDENA Service reparera produkten.
Stäng av produkten och frånskilj det uppladdningsbara batteriet från produkten om den börjar vibrera på ett onormalt sätt. Starka vibrationer kan förorsaka skador.
Använd inte produkten i närheten av vatten.
Arbeta inte i närheten av pooler eller trädgårdsdammar.
Skydda batterikontaktema mot fuktighet.
Personlig säkerhet
FARA! Kvävningsfara!
Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen.
Du måste veta hur du alltid kan stänga av produkten direkt i ett nödläge.
Undvik kontakt med knivens olja, särskilt om du reagerar allergiskt på den.
Arbeta endast i daqsljus eller med god sikt.
Kontrollera produkten varje gång innan den används. Genomför en visuell kontroll av produkten varje gång innan den används. Kontrollera att ventilationsslitsarna är fria.
Om värmeutvecklingen har varit stark när produkten använd des, låt den svala innan den läggs undan för förvaring.
Varning! Vid arbetet med hörselskydd och genom ljudet som produkten förorsakar kan det hända att användaren inte hör personer som närmar sig.
Använd alltid lämpliga kläder, skyddshandskar och rejäla skor.
Se till att använda säkra skor vid arbetet.
2. MONTERING
FARA! Kroppsskada!
Fala för skärskador om produkten startar oavsiktligt.
→ Ta ut batteriet och skjut skyddsövertäckningen över kniven innan produkten monteras.
Montera främre handtaget [bild A1]:
-
Lossa de båda skruvarna ② och ta ut dem.
-
Skjut in det främre handtaget ① i slitsen på häcksaxen. Se till att det främre handtaget ① är helt isatt och att hålet i handtaget är riktat mot det gångade hålet.
-
Sätt i de båda skruvama ② i de gängade hålen på häcksaxen. Tryck då inte på den främre startspaken ③.
-
Dra åt de båda skruvarna ②.
Se till att skruvarna ② är åtdragna och att start spaken③ kan tryckas helt.
3. HANDHAVANDE
FARA! Kroppsskada! Para för skärskador
→ Vänta tills kniven har stannat, ta ut batteriet och skjut skyddsövertäckningen över kniven innan du ställer in eller transporterar produkten.
Ladda batteriet [bild 01/02/03]:
![GARDENA ComfortCut 60/18V P4A - Ladda batteriet [bild 01/02/03]: - 1](/content/2026/04/641988/images/ffab8c285a5caa88aafdaf2010ec8a573fc1cb6f9fdfb32c94401c43170b663b.jpg)
→ Beakta nätspänningen! Strömkällans spänning måste överensstämma med uppgifterna på batteriladdarens typskylt.
För GARDENA batteridrivna häcksaxar art. 14730-55/14731-55 ingår inte batteri och batteriladdare i leveransen.
Genom den intelligenta laddningsprocessen identifieras automatiskt bat teriets laddningsstatus och laddas med den just optimala laddningsströmmen beroende på batteritemperaturen och -spänningen.
Därigenom skonas batteriet och förblir alltid helt uppladdat när det förvaras i batteriladdaren.
- Tryck på upplåsningsknappen Ⓐ och ta ut batteriet Ⓑ från batteri-hållaren Ⓓ.
- Anslut batteriladdaren © till ett nätuttag.
- Skjut batteriladdaren Ⓒ på batteriet Ⓑ.
När batteriladdningsindikeringen Ⓤ på batteriladdaren blinkar grönt laddas batteriet upp.
När batteriladdningsindikeringen Ⓛ på batteriladdaren lyser grönt konstant, är batteriet helt uppladdat
(Laddningstid, se 7. TEKNISKA DATA).
- Kontrollera med jämna mellanrum laddningsstatusen vid uppladdningen.
- När batteriet Ⓑ är helt uppladdat, kan du koppla bort batteriet Ⓑ från batteriladdaren Ⓓ.
Laddningen signaleras genom att batteriladdningsindikeringen 📁 bllnkar.
Observera: Det går endast att ladda när batteriets temperatur ligger inom det tillåtna laddningstemperaturintervallet se 7. TEKNISKA DATA.
Konstant sken
batteriladdnings-
indikering ©
Konstant sken för batteriladdningsindikeringen ⚙ signalerar att batteriet är helt uppladdat eller att batteriets temperatur är utan för det tillåtna laddningstemperaturintervallet och därför inte kan laddas upp. Så snart det tillåtna temperaturintervallet har uppnåtts laddas batteriet upp.
Utan isatt batteri signalerar konstant sken för batteriladdningsindikeringen ① att kontakten är isatt i uttaget och att batteriladdaren är klar att användas.
Indikator för batteriladdningsnivå Ⓟ på produkten [bild O4/O8]:
När produkten har startats visas indikatorn för batteriladdningsnivå Ⓟ under 5 sekunder.
Batteriladdningsnivå Indikator för batteriladdningsnivå
| 67 – 100 % laddat | 11, 12 och 13 lyser grönt |
| 34 – 66 % laddat | 14 och 15 lyser grönt |
| 11 – 33 % laddat | 16 lyser grönt |
| 0 – 10 % laddat | 17 blinkar grönt |
När LED Ⓤ blinkar grönt måste batteriet laddas upp.
Häcksaxen kan användas i 3 arbetspositioner.
- Sidoklippning [bild O5]
- Hög klippning [bild O6]
- Låg klippning [bild 07]
Starta häcksaxen [bild 01/08]:
FARA! Kroppsskada!
Be finns skaderisk om produkten inte stannar när man släpper startspakarna.
→ Kringgå inte säkerhetsanordningarna eller ström brytare. Fäst exempelvis inte startspakarna på handtaget.
Starta:
Produkten är utrustad med en tvåhands säkerhetsanordning (2 startspakar), vilka förhindrar en oavsiktlig start av produkten.
- Sätt batteriet Ⓑ i batterihållaren Ⓓ så att det hörs att det hakar in.
- Ta bort skyddsövertäckningen från kniven.
- Häll det främre handtaget ① med en hand och dra i den främre startspaken ③.
- Håll huvudhandtaget ④ med den andra handen och dra i den bakre startspaken ⑤. Häcksaxen startar och indikatom för batteriladdningsnivån ⑥ visas under 5 sekunder.
Stoppa:
- Släpp de båda startspakarna ③/⑤. Häcksaxen stoppar.
- Skjut skyddsövertäckningen över kniven.
- Tryck på upplåsningsknappen Ⓐ och ta ut batteriet® från batteri-hållaren Ⓓ.
4. UNDERHÅLL
FARA! Kroppsskada!
för skärskador om produkten startar oavsiktligt.
→ Vänta tills kniven har stannat, ta ut batteriet och skjut skyddsövertäckningen över kniven innan du underhåller produkten.
Rengöra häcksaxen [bild M1]:
FARA! Kroppsskada!
för personskador och risk att produkten skadas.
→ Rengör inte produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck).
→ Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.
Ventilationsslitsarna måste alltid vara rena.
- Gör rent häcksaxen med en fuktig trasa.
- Rengör ventilationsslitsarna ⑥ med en mjuk borste (använd inte skruvmejsel).
- Smörj kniven med en olja med låg viskositet (t. ex. GARDENA Serviceolja art.2366). Undvik kontakt med plastdelar.
Rengöra batteriet och batteriladdaren:
Se till att ytoma och kontakterna på batteriet och batteriladdaren alltid är rena och torra innan batteriladdaren ansluts.
Använd inte rinnande vatten.
→ Batteriladdare: Rengör kontakterna och plastdelarna med en mjuk, torr trasa.
→ Batteri: Rengör ventilationsslitsama och batteriets anslutningar emellanät med en mjuk, ren och torr pensel.
5. LAGRING
Urdrifttagning:
Produkten måste förvaras utom räckhåll för barn.
- Skjut skyddsövertäckningen över kniven.
- Ta bort batteriet.
- Ladda batteriet.
- Rengör häcksaxen, batteriet och batteriladdaren (se 4. UNDERHÅLL).
- Förvara häcksaxen, batteriet och batteriladdaren på ett torrt, stängt och frostsäkert ställe.
Avfallshantering:
Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna.
VIKTIGT!
→ Avfallshantera din produkt hos kommunens ätervinningscentral.
GARDENA-batteriet innehåller litium-jon-celler, som inte ska avfallshanteras som normalt hushållsavfall när de är förbrukade.
Li-ion
VIKTIGT!
→ Avfallshantera batterierna hos kommunens ätervinningscentral.
1. Ladda ur litium-jon-cellerna helt (kontakta GARDENA Service).
2. Säkra kontakterna på litium-jon-cellerna mot kortslutning.
3. Avfallshantera litium-jon-cellerna fackmässigt.
6. ÅTGÄRDA FEL
FARA! Kroppsskada!
för skärskador om produkten startar oavsiktligt.
→ Vänta tills kniven har stannat, ta ut batteriet och skjut skyddsövertäckningen över kniven innan felet åtgärdas på produkten.
Problem Möjlig orsak Åtgärd
| Det går inte att stanna häcksaxen | Startspak kärvar. → | Ta ut batteriet och lossa startspaken. |
| Det blir Ingen ren klippning av häcken. | Kniven är slö eller skadad. → | Låt GARDENA service byta ut kniven. |
| Häcksaxen vibrerar kraftigt | Kniven är skadad. → | Stäng av produkten och se till att få kniven utbylt. |
| Häcksaxen startar inte eller stoppar.LED1 blinkar grönt[bild 04] | Batteriet är tomt. → Ladda batteriet. | |
| Häcksaxen startar inte eller stoppar.Fel-LED® lyser rött[bild 04] | Batteritemperaturen är utanför det tillåtna intervallet. | → Vänta tills batteritemperaturen ligger mellan 0 ^ - + 45 ^ igen. |
| Mellan batterikontakterna på häcksaxen finns vattendroppar eller fukt. | → Ta bort vattendropparna/fukten med en torr trasa. | |
| Motorn är blockerad. | → Ta bort hindret. Starta igen. | |
| Häcksaxen startar inte eller stoppar.Fel-LED® blinkar rött[bild 04] | Produklen är defekt. | → Kontakla GARDENA service. |
| Häcksaxen startar inte eller stoppar.Fel-LED® lyser inte[bild 04] | Batteriet är inte helt insatt i batterihållaren. | → Sätt in batteriet helt i batterihållaren så det hörs att del hakar in. |
| Batteriet är defekt. | → Byt ut batteriet. | |
| Produkten är defekt. | → Kontakla GARDENA service. | |
| Laddning är inte möjligt.Batteriladdnings-indikeringen® lyser konstant[bild 03] | Batteriet är inte (rätt) påsatt. | → Sätt på batteriet korrekt på batteriladdaren. |
| Batterikontakterna är smutsiga. | → Rengör batterikontakterna (t. ex. genom att sätta i eller ut batteriet flera gånger, byt ev. ut batteriet). | |
| Batteritemperaturen är utanför det tillåtna laddnings-temperaturintervallet. | → Vänta tills batteritemperaturen ligger mellan 0 ^ - + 45 ^ igen. | |
| Batteriet är defekt. | → Byt ut batteriet. | |
| Batteriladdnings-indikeringen® lyser Inte [bild 03] | Batteriladdarens kontakt är inte (rätt) Isatt. | → Sätt in kontakten (helt) I uttaget. |
| Uttag, nätkabel eller batteri-laddare är defekt. | → Kontrollera nätspänningen.Lät ev. en auktoriserad GARDENA-återförsäljare eller GARDENA service kontrollerabatteriladdaren. | |
OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar. Reparationer får endast utföras av GARDENA servicecentren och av fackhandel som är auktoriserad av GARDENA.
- TEKNISKA DATA
| Accu-häcksax | Enhet Värde (art. 14730) Värde (art. 14731) | ||
| Slag 1/min 2400 2400 | |||
| Bladlängd cm 50 60 | |||
| Tandöppning mm 20 20 | |||
| Vikt (utan batteri) kg 2,6 2,7 | |||
| Ljudtrycknlvå L_pA^1) Osäkerhet k_pA | dB (A) | 843 | 843 |
| Ljudeffektsnlvå L_WA^2) :mätt/garanteratOsäkerhet k_WA | dB (A) | 91/943 | 92/953 |
| Hand-arm-vibration a_vhw^1) Osäkerhet k_vhw | m/s^2 | 1,91,5 | 1,51,5 |
Mätförfarande enligt: 1) EN 62841-4-2 2) RL 2000/14/EC
OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett normerat provningsförfarande och kan användas för att Jämföra med andra elverktyg. Detta värde kan även användas för preliminär bedömning av exponeringen
Vibrationsemissionsvärdet kan variera vid den faktiska användningen av elverktyget.
| Systembatteri | Enhet Värde (art. 14902)PBA 18V 2,0Ah W-B | Värde (art. 14903)PBA 18V 2,5Ah W-B | |
| Batterispänning | V (DC) 18 18 | ||
| Batterikapacitet | Ah | 2,0 2,5 | |
| Antal celler (II-jon) | 5 | 5 | |
Passande POWER FOR ALL-system batteriladdare: AL 18..CV.
| BatteriladdareAL 1810 CV P4A | Enhet Värde (art. 14900) | |
| Nätspänning | V (AC) | 220 – 240 |
| Nätfrekvens | Hz 50 – 60 | |
| Märkeffekt | W | 26 |
| Batteriladdningsspänning | V (DC) 18 | |
| Max. batteriladdningsström | mA | 1000 |
| Batteriladdningstid80% / 97 – 100% (ca.) | ||
| PBA 18V 2,0Ah W-B | min. | 96 / 124 |
| PBA 18V 2,5Ah W-B | min. | 120 / 154 |
| PBA 18V 4,0Ah W-C | min. | 192 / 244 |
| Tillåtet laddningstemperaturintervall | °C 0 – 45 | |
| VIkt uppfyller EPTA-Procedure 01:2014 | kg 0,17 | |
| Kapslingsklass | ☐ / II | |
Passande POWER FOR ALL systembatterier: PBA 18V.
- TILLBEHÖR
| GARDENA Underhållsspray | Ökar livslängden för kniven och batterliden. | art. 2366 |
| GARDENA Uppsamlare Cut&Collect ComfortCut/PowerCut | Enkel och bekväm uppsamling av klippt material. art. 6002 | |
| GARDENA Systembatteri PBA 18V/45 P4A PBA 18V/72 P4A | Batteri för extra körtid eller för byte. | art. 14903 art. 14905 |
| GARDENA Batterlsnabb-laddare AL 1830 CV P4A | För snabb laddning av POWER FOR ALL systembatterier PBA 18V..W-.. | art. 14901 |
9. SERVICE/GARANTI
Service:
Vänligen kontakta adressen på baksidan.
Garantibevis:
I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls.
GARDENA Manufacturing GmbH ger 2 års garanti på alla original GARDENA nya produkter fr.o.m. första köp hos återförsäljare om produkterna uteslutande har använts privat. Den här tillverkargarantin gäller
inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leverans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätten att välja mellan de här alternativen. Följande bestämmelser reglerar tjänsten:
- Produkten användes för avsett ändamål enligt anvisningarna i bruksanvisningen.
- Varken köparen eller tredje part har försökt att öppna eller reparera produkten.
- För driften har endast Original GARDENA reserv- och slitdelar använts.
- Uppvisande av inköpskvittot.
Normalt slitage av delar och komponenter (exempelvis på knivar, knivfästesdelar, turbiner, ljuskällor, kil- och kuggremmar, löphjul, luftfilter, tändstift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin.
Den här tillverkargarantin begränsas till utbyte och reparation enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som tillverkare, exempelvis gällande skadestånd. Denna tillverkargaranti berör självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren/försäijaren.
För tillverkargarantin gäller Förbundsrepubliken Tysklands lag.
Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbeskrivning med tillräckligt porto till serviceadressen för GARDENA.
Slitdelar:
Kniven och excenterdrivningen är slitdelar och omfattas därför inte av garantin.
Les bruksanvisningen.
Avfallshändtering av batteriet:
