Produkta veids	Akumulatora augstzāģis (zaru šķēres)
Zīmols	Gardena
Modelis	TCS 2018 P4A (ref. 14770)
Barošana	Li-Ion 18 V POWER FOR ALL sistēmas akumulators
Svars (ar akumulatoru)	3,5 kg
Asmens garums	200 mm
Ķēdes ātrums	3,8 m/s
Eļļas tvertnes tilpums	60 cm³
Teleskopiskās caurules izvēršanas diapazons	0 līdz 50 cm (nepārtraukta regulēšana)
Skāņas spiediena līmenis (Lpa)	73 dB(A)
Garantētais skaņas jaudas līmenis	93 dB(A)
Roku vibrācija	1 m/s²
Ķēdes tips	90 px
Maksimālā griešanas spēja	Zari līdz 8 cm diametrā
Galvas slīpums	5 pozīcijas ar 30° soli (aptuveni)
Saderīgs akumulators	POWER FOR ALL PBA 18V sistēma (piem., ref. 14903 2,5 Ah)
Komplektā iekļauts lādētājs	AL 1810 CV P4A (ref. 14900), 220-240 V~, 50-60 Hz
Uzlādes laiks (80%/100%)	120 min / 154 min (akumulators 2,5 Ah)
Drošības ierīce	Dubultslēdzis (iedarbināšanas svira + bloķēšanas poga)
Eļļošana	Automātiska, iebūvēta eļļas tvertne
Nolietojuma daļas	Ķēde un asmens (ref. 4048/4049), eļļa (ref. 6006)
Garantija	2 gadi (nolietojuma daļas izslēgtas)

Bieži uzdotie jautājumi - TCS 2018 P4A GARDENA

Kā uzlādēt Gardena TCS 2018 P4A augstzāģa akumulatoru?

Noņemiet akumulatoru no korpusa, nospiežot atbloķēšanas pogu. Pievienojiet lādētāju (AL 1810 CV) rozetē, tad pievienojiet akumulatoru. Zaļā mirgojošā gaisma norāda uzlādi; kad tā paliek nepārtraukti ieslēgta, akumulators ir pilns. Pēc tam atvienojiet akumulatoru.

Kādu eļļu izmantot ķēdei?

Izmantojiet speciālu motorzāģu eļļu, vēlams Gardena eļļu ref. 6006 vai līdzvērtīgu minerāleļļu. Ielejiet to tvertnē (melns vāciņš) līdz līmeņatzīmei.

Kā nospriegot ķēdi?

Atskrūvējiet abas skrūves asmens sānos, izmantojot komplektā iekļauto sešstūra atslēgu. Paceliet ķēdi asmens vidū: atstarpei jābūt 2-3 mm. Pagrieziet regulēšanas skrūvi pulksteņrādītāja virzienā, lai nospriegotu, pretējā virzienā, lai atslābinātu. Pievelciet skrūves un pārbaudiet pēc dažām lietošanas minūtēm.

Ko darīt, ja augstzāģis neieslēdzas?

Vispirms pārbaudiet akumulatoru: vai tas ir uzlādēts? Mirgojošas zaļas gaismas norāda, ka akumulators ir tukšs. Ja iedegas sarkana gaisma, pagaidiet, kamēr akumulatora temperatūra atgriežas no 0 līdz 45 °C. Notīriet kontaktus, ja nepieciešams. Ja nekas nelīdz, sazinieties ar Gardena servisa centru.

Vai augstzāģi var lietot lietū?

Nē. Ierīci nedrīkst pakļaut lietum vai mitrumam. Lietojiet to tikai sausā laikā un labos redzamības apstākļos. Glabājiet akumulatoru un lādētāju prom no ūdens.

Kāds ir drošības attālums līdz elektrības līnijām?

Turieties vismaz 10 metru attālumā no elektrības līnijām. Saskare ar strāvu vadošu līniju var izraisīt nāvējošu elektrošoku.

Kā tīrīt augstzāģi pēc lietošanas?

Noņemiet akumulatoru un uzlieciet aizsargvāku. Notīriet ierīci ar mitru drānu, bez ūdens vai augstspiediena strūklas. Ventilācijas spraugas notīriet ar mīkstu suku. Neizmantojiet šķīdinātājus.

Kādus aizsardzības līdzekļus valkāt?

Vienmēr valkājiet aizsargķiveri, aizsargbrilles, pretslīdes cimdus, pretslīdes drošības apavus un ausu aizsargus (troksni slāpējošas austiņas).
Uzmanību: dzirdes aizsardzība var samazināt apkārtējās skaņas uztveri.

Kā nomainīt ķēdi?

Izmantojiet cimdus. Atskrūvējiet abas skrūves un noņemiet vāku. Noņemiet veco ķēdi un asmeni. Novietojiet jauno ķēdi uz asmens, ievērojot griešanās virzienu. Uzmontējiet asmeni uz motora bloka, saslēdzot ar skrūvi, tad uzlieciet vāku. Nospriegojiet ķēdi, kā norādīts.

Kur atrast rezerves daļas Gardena TCS 2018 P4A?

Gardena oriģinālās detaļas ir pieejamas pilnvarotos tirdzniecības punktos: ķēde un asmens ref. 4048 (komplekts) vai tikai ķēde ref. 4049, eļļa ref. 6006, papildu akumulators ref. 14903 (2,5 Ah) vai 14905 (4,0 Ah), ātrais lādētājs ref. 14901. Sazinieties ar Gardena servisa centru pa tālruni 0810 00 78 23.

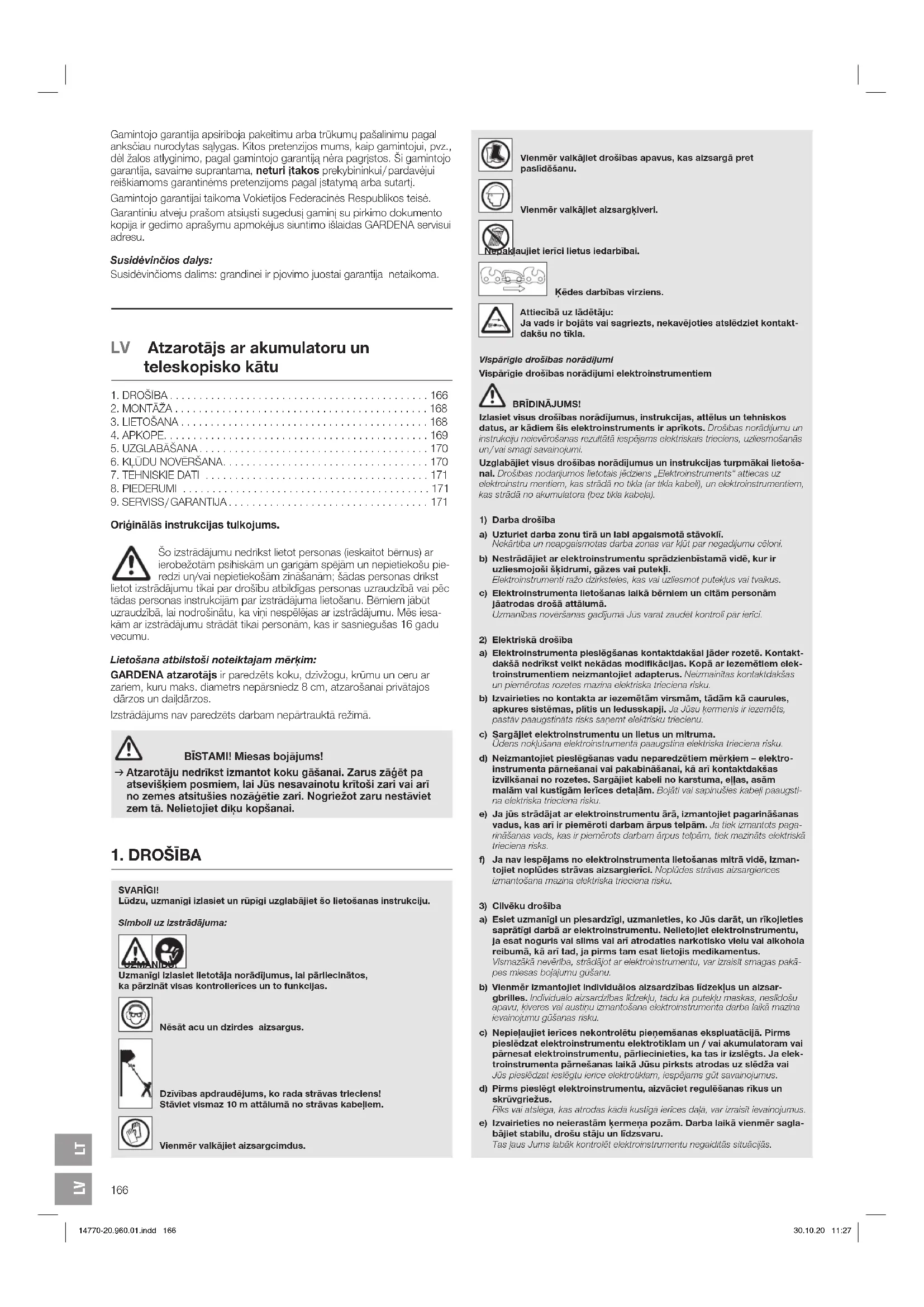

LIETOŠANAS INSTRUKCIJA TCS 2018 P4A GARDENA

Atzarotājs ar akumulatoru un teleskopisko kātu

DE Akku-Hochentaster

Originalās instrukcijas tulkojums.

Šo izstrādājumu nedrīkst lietot personas (ieskaitot bērnus) ar ierobežotām fiziskām un garīgām spējām un nepietiekamu redzi un/vai nepietiekamām zināšanām; šādas personas drīkst

lietot izstrādājumu tikai par drošību atbildīgas personas uzraudzībā vai pēc šādas personas instrukcijām par izstrādājuma lietošanu. Bērniem jābūt uzraudzībā, lai nodrošinātu, ka viņi nespēlējas ar izstrādājumu. Mēs iesakām ar izstrādājumu strādāt tikai personām, kas ir sasniegušas 16 gadu vecumu.

Lietošana atbilstoši noteiktajam mērķim:

GARDENA atzarotājs ir paredzēts koku, dzīvžogu, krūmu un ceru ar zariem, kuru maks. diametrs nepārsniedz 8 cm, atzarošanai privātos dārzos un dājārzos.

Izstrādājums nav paredzēts darbam nepārtrauktā režīmā.

BĪSTAMI! Miesas bojājums!

→ Atzarotāju nedrīkst izmantot koku gāšanai. Zarus zāģējiet pa atsevišķiem posmiem, lai Jūs nesavainotu krītoši zari vai no zemes atsitījušies nozāģētie zari. Nogriežot zaru, nestāviet zem tā. Nelietojiet dīķu kopšanai.

1. DROŠĪBA

SVARĪGI

Lūdzu, uzmanīgi izlasiet un rūpīgi uzglabājiet šo lietošanas instrukciju.

Simboli uz izstrādājuma:

Uzmanīgi izlasiet lietotāja norādījumus, lai pārliecinātos,

ka pārzināt visas kontrolierīces un to funkcijas.

Nēsājiet acu un dzirdes aizsargus.

Dzīvības apdraudējums, ko rada strāvas trieciens!

Stāviet vismaz 10 m attālumā no strāvas kabeļiem.

Vienmēr valkājiet aizsargcimdus.

Vienmēr valkājiet drošības apavus, kas aizsargā pret pārslīdēšanu.

Vienmēr valkājiet aizsargķiveri.

Ļaujiet ierīci lietus iedarbībai.

Ķēdes darbības virziens.

Attiecībā uz lādētāju:

Ja vads ir bojāts vai saplēsts, nekavējoties atslēdziet kontaktdaļu no tīkla.

Vispārīgie drošības norādījumi

Vispārīgie drošības norādījumi elektroinstrumentiem

BRĪDINĀJUMS!

Izlasiet visus drošības norādījumus, instrukcijas, attēlus un tehniskos datus, ar kādiem šis elektroninstruments ir aprīkots. Drošības norādījumu un instrukciju neievērošanas rezultātā iespējams elektriskā trieciena, uzliesmošanas un/vai smagu savainojumu risks.

Uzglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai. Drošības norādījumos lietotais jēdziens "elektroinstruments" attiecas uz elektroinstrumentiem, kas strādā no tīkla (ar tīkla kabeli), un elektroinstrumentiem, kas strādā no akumulatora (bez tīkla kabeļa).

1) Darba drošība

a) Uzturiet darba zonu tīru un labi apgaismotu. Nekārtība un neapgaismotas darba zonas var kļūt par negadījumu cēloni. b) Nestrādājiet ar elektroinstrumentu sprādzienbīstamā vidē, kur ir uzliesmojoši šķidrumi, gāzes vai putekļi. Elektroinstruments rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus. c) Elektroinstrumenta lietošanas laikā bērniem un citām personām jāatrodas drošā attālumā.

Uzmanības novēršanas gadījumos varat zaudēt kontroli pār ierīci.

2) Elektriskā drošība

a) Elektroinstrumenta pieslēgšanas kontaktdakšai jāatbilst rozetei. Kontaktdakšā nedrīkst veikt nekādas modifikācijas. Kopā ar iezemētiem elektroinstrumentiem neizmantojiet adapterus. Neeksistējošas kontaktdakšas un piemērotas rozetes mazina elektriskā trieciena risku. b) Izvairieties no kontakta ar iezemētām virsmām, tādām kā caurules, apkures sistēmas, plītis un ledusskapji. Ja Jūsu ķermenis ir iezemēts, pastāv paaugstināts risks saņemt elektrisko triecienu. c) Sargājiet elektroinstrumentu no lietus un mitruma. Ūdens iekļūšana elektroinstrumentā paaugstina elektriskā trieciena risku. d) Neizmantojiet pieslēgšanas vadu neparedzētiem mērķiem - elektroinstrumenta pārnēsāšanai vai pakarināšanai, kā arī kontaktdakšas izvilkšanai no rozetes. Sargājiet kabeli no karstuma, eļļas, asām malām vai kustīgām ierīces daļām. Bojāti vai sapinušies kabeļi paaugstina elektriskā trieciena risku. e) Ja Jūs strādājat ar elektroinstrumentu ārā, izmantojiet pagarinātājus, kas ārā piemēroti darbam ārpus telpām. Ja tiek izmantots pagarinātājs, kas ir piemērots darbam ārpus telpām, tiek mazināts elektriskā trieciena risks. f) Ja nav iespējams izvairīties no elektroinstrumenta lietošanas mitrā vidē, izmantojiet noplūdes strāvas aizsargierīci. Noplūdes strāvas aizsargierīces izmantošana mazina elektriskā trieciena risku.

3) Cilvēku drošība

a) Esiet uzmanīgi un piesardzīgi, uzmanieties, ko Jūs darāt, un rīkojieties saprātīgi, strādājot ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai slims, vai arī atrodaties narkotisko vielu vai alkohola reibumā, vai arī ja pirms tam esat lietojis medikamentus. Vismazākā neuzmanība, strādājot ar elektroinstrumentu, var izraisīt smagas pakāpes miesas bojājumu gūšanu. b) Vienmēr izmantojiet individuālos aizsardzības līdzekļus un aizsargbrilles. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, neslīdošu apavu, ķiveres vai ausu aizsargu izmantošana elektroinstrumenta darba laikā mazina ievainojumu gūšanas risku. c) Nepieļaujiet ierīces nekontrolētu ieslēgšanos. Pirms pieslēdzat elektroinstrumentu elektrotīklam un/vai akumulatoram vai pārnēsājat elektroinstrumentu, pārliecinieties, ka tas ir izslēgts. Ja elektroinstrumenta pārnēsāšanas laikā Jūsu pirksts atrodas uz slēdža vai Jūs pieslēdzat ieslēgtu ierīci elektrotīklam, iespējams gūt savainojumus. d) Pirms pieslēgt elektroinstrumentu, aizvāciet regulēšanas rīkus un skrūvgriežus. Rīks vai atslēga, kas atrodas kādā kustīgā ierīces daļā, var izraisīt ievainojumus. e) Izvairieties no neierastām ķermeņa pozām. Darba laikā vienmēr saglabājiet stabilitāti, drošu stāju un līdzsvaru.

Tas ļaus Jums labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotus apģērbus. Nevalkājiet vaļīgus apģērbus vai rotaslietas. Turiet matus, apģērbus un cimdus drošā attālumā no kustīgām detaļām.

Kustīgas detaļas var ievilkt vaļīgus apģērbus, rotaslietas vai garus matus. g) Ja ierīcei ir uzmontētas putekļu nosūkšanas un savākšanas ierīces, pieslēdziet un izmantojiet tās pareizi.

Putekļu nosūcēja izmantošana var mazināt riskus, ko izraisa putekļi.

h) Neradiet nepareizas drošības ilūziju un nepārkāpiet elektroinstrumenta drošības noteikumus - arī tad, ja pēc ilgstošas lietošanas pārzināt elektroinstrumenta lietošanu.

Neuzmanīga rīcība vienā acumirklī var radīt smagas traumas.

4) Elektroinstrumenta lietošana un apkope a) Nepārslogojiet ierīci. Izmantojiet darbam piemērotu elektroinstrumentu. Ar piemērotu elektroinstrumentu Jūs varat labāk un drošāk strādāt norādītā veiktspējas diapazonā. b) Nelietojiet elektroinstrumentu, ja tā slēdzis ir bojāts. Elektroinstruments, ko vairs nav iespējams ne ieslēgt, ne izslēgt, ir bīstams un nekavējoties jānodod remontam. c) Izvelciet kontaktdakšu no rozetes un/vai izņemiet akumulatoru, pirms veikt iestatījumus ierīcē, nomainīt piederumus vai novietot ierīci uzglabāšanai.

Šie pasākumi palīdz novērst elektroinstrumenta nekontrolētu palaišanu.

d) Nenovietojiet elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet strādāt ar tiem cilvēkiem, kas nav iepazinušies ar darba kārtību un nav izlasījuši šo instrukciju. Ja elektroinstrumentus lieto personas, kas nav attiecīgi apmācītas, tas var būt bīstami. e) Rūpīgi kopjiet elektroinstrumentus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiespiežas, vai detaļas nav nolauztas vai bojātas, kas varētu ierobežot elektroinstrumenta funkcionēšanu. Pirms lietošanas nododiet bojātās detaļas remontā. Elektroinstrumentu slikta apkope ir daudzu nelaimes gadījumu cēlonis. f) Griešanas instrumentiem jābūt asiem un tīriem. Rūpīgi koptiem griešanas instrumentiem ar asām griešanas malām mazāk aizķeras un ar tiem ir vieglāk strādāt. g) Lietojiet elektroinstrumentu, piederumus, rezerves daļas un rīkus atbilstoši šīm instrukcijām. Ņemiet vērā arī darba nosacījumus un izpildāmos darbus. Ja elektroinstruments tiek lietots neparedzētiem mērķiem, var rasties bīstamas situācijas. h) Nodrošiniet, lai rokturi un rokturu virsmas būtu sausas, tīras un uz tām nebūtu eļļas un smērvielas. Slideni rokturi un rokturu virsmas neļauj veikt elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5) Akumulatora instrumenta lietošana un apkope a) Uzlādējiet akumulatorus tikai ar lādētājiem, kurus iesaka ražotājs. Ja ar lādētāju, kas paredzēts noteiktam akumulatora veidam, tiek lādēts cits akumulators, rodas uzliesmošanas risks. b) Izmantojiet elektroinstrumentos tikai speciāli paredzētus akumulatorus. Nepiemērotu akumulatoru lietošana var izraisīt ievainojumu gūšanas un uzliesmošanas risku. c) Nenovietojiet akumulatoru drošā attālumā no saspraudes, monētām, atslēgām, skrūvēm un citiem maziem metāla priekšmetiem, kas var izraisīt kontaktu pārveidošanu. Īssavienojums starp akumulatora kontaktiem var izraisīt apdegumus vai ugunsgrēku. d) Nepareizas lietošanas gadījumā no akumulatora var iznākt šķidrums. Izvairieties no kontakta ar to. Ja notiek kontakts, kārtīgi noskalojiet ar ūdeni. Ja šķidrums nonāk acīs, griezieties pie ārsta. Izplūdušais akumulatora šķidrums var izraisīt ādas kairinājumus vai apdegumus. e) Neizmantojiet bojātu vai izmainītu akumulatoru. Bojāti vai izmainīti akumulatori var darboties neparedzami un izraisīt ugunsgrēku, sprādzienu vai radīt miesas bojājumus un gūšanas risku. f) Nepakļaujiet akumulatoru uguns vai augstas temperatūras ietekmei. Uguns vai temperatūra virs 130 °C var radīt sprādzienu. g) Ievērojiet visas instrukcijas par akumulatora uzlādi un nekādā gadījumā nelādējiet akumulatoru vai akumulatora instrumentu ārpus lietošanas instrukcijā norādītā temperatūras diapazona.

Nepareiza uzlāde ārpus temperatūras diapazona var sabojāt akumulatoru un palielināt uzliesmošanas risku.

6) Serviss a) Uzticiet elektroninstrumenta remontu tikai kvalificētiem speciālistiem. Remontam jāizmanto tikai oriģinālās rezerves daļas. Tas garantē elektroninstrumenta drošību. b) Nekādā gadījumā neveiciet bojātu akumulatoru apkopi. Jebkāda veida akumulatoru apkopi atstājiet tikai ražotājam vai pilnvarotam klientu apkalpošanas uzņēmumam.

Nacionālie normatīvie akti var noteikt ierobežojumus attiecībā uz atzarotāja izmantošanu.

Pārbaudiet izstrādājumu pirms lietošanas pēc nokrišanas vai citiem triecieniem, lai noteiktu, vai ierīcei nav radušies būtiski bojājumi vai defekti.

Drošības norādījumi atzarotājam

a) Turiet visas ķermeņa daļas drošā attālumā no ķēdes. Kad ķēde darbojas, nemēģiniet izņemt griezto vai turēt griežamo materiālu. Pēc slēdža izslēgšanas ķēde turpina griezties. Vismazākā neuzmanība, strādājot ar atzarotāju, var izraisīt smagas pakāpes miesas bojājumu gūšanu. b) Pārnēsājiet atzarotāju aiz roktura, ķēdei esot izslēgtai, un nenovietojiet pirkstus uz slēdža tuvumā. Pareiza atzarotāja pārnēsāšana samazina nejaušas iedarbināšanas un tādējādi izraisītu ķēdes radītu traumu risku.

c) Atzarotāja transportēšanai vai uzglabāšanai vienmēr ķēdei uzstādiet vāku. Pareizi strādājot ar atzarotāju, varat samazināt miesas bojājumu gūšanas risku, ko rada ķēde. d) Izņemot nosprūdušu nogriezto materiālu vai veicot apkopes darbus, pārliecinieties, ka visi jaudas slēdži ir izslēgti un akumulatora bloks ir izņemts vai atvienots. Atzarotāja nejauša ieslēgšanās nosprūduša nogrieztā materiāla izņemšanas vai apkopes laikā var radīt smagas traumas. e) Izņemot nosprūdušu nogriezto materiālu vai veicot apkopes darbus, pārliecinieties, ka visi jaudas slēdži ir izslēgti un ieslēgšanas bloķētājs aktivizēts. Atzarotāja nejauša ieslēgšanās nosprūduša nogrieztā materiāla izņemšanas vai apkopes laikā var radīt smagas traumas. f) Turiet atzarotāju tikai aiz izolētajām rokturu virsmām, jo ķēde var nonākt saskarē ar slēptiem vadiem. Ķēdes nonākšana saskarē ar spriegumu vadošo kabeli var novadīt spriegumu uz ierīces metāla daļām un izraisīt strāvas triecienu. g) Nodrošiniet, lai griešanas zonā neatrastos neviens vads. Vadi var būt noslēpti kokos, un ķēde iespējams nejauši tajos iegriezt. h) Nelietojiet atzarotāju sliktos laika apstākļos - īpaši, ja pastāv negaisa risks. Tas samazina zibens spēriena risku.

Drošības norādījumi atzarotājam

a) Samaziniet nāvējoša strāvas trieciena risku, nekādā gadījumā nelietojot atzarotāju ar pagarinātu sniedzamību elektrisko vadu tuvumā. Saskare vai iegriešana strāvas vadu tuvumā var radīt smagas traumas vai nāvējošu strāvas triecienu. b) Vienmēr lietojiet atzarotāju ar pagarinātu sniedzamību ar abām rokām. Turiet atzarotāju ar pagarinātu sniedzamību ar abām rokām, lai nezaudētu kontroli pār to. c) Strādājot ar atzarotāju ar pagarināto sniedzamību virs galvas, lietojiet kāpnes. Krītoši priekšmeti var radīt smagas traumas.

Pārbaudiet, vai kokos nav slēptu objektu (piem., stiepļu žogu un slēptu vadu). Ieteicams lietot noplūdes strāvas aizsargslēdzi ar palaišanas strāvu 30 mA vai mazāk. Vienmēr turiet rokas un kājas tālāk no griešanas elementiem.

Atzarotājs ir paredzēts darbiem, kuru laikā lietotājs stāv uz zemes, bet ne uz kāpnēm vai citām nestabilām virsmām.

Pirms atzarotāja lietošanas pārliecinieties, vai visu kustīgo daļu (piem., pagarinātāja un griešanas elementa) fiksācijas mehānismi atrodas fiksācijas stāvoklī.

Papildu drošības norādījumi

Drošs darbs ar akumulatoriem

Atzarotāju lietot tikai tam paredzētajā veidā. Operators vai lietotājs ir atbildīgs par negadījumiem un riskiem, kas apdraud citas personas vai to īpašumu. Ja teleskopiskā daļa ir izbīdīta, lūdzu, ņemiet vērā, ka palielināta darba rādiusa dēļ var tikt apdraudētas trešās personas.

BĪSTAMI!

Valkājiet dzirdes aizsargierīci un izstrādājuma radītā trokšņa dēļ ir iespējams, ka jūs nedzirdēsiet, ka tuvumā atrodas cilvēki.

Vienmēr valkājiet piemērotu apģērbu, cimdus un izturīgus apavus. Izvairieties no kontakta ar griešanas elementu, īpaši, ja Jums ir alerģiskas reakcijas.

Pārbaudiet zonu, kur esat paredzējuši izmantot atzarotāju, un aizvāciet jebkādas stieples, slēptus strāvas kabeļus un citus svešķermeņus.

Visi regulārie darbi (griešanas galvas sasvēršana, teleskopiskās caurules garuma mainīšana) jāveic, aizsargapsegam esot uzspraustam, un atzarotāju šo darbību laikā nedrīkst nostatīt uz kādas virsmas.

Pirms ierīces lietošanas un pēc spēcīga grūdiena jāpārbauda, vai ierīcei nav manāmas bojājuma pazīmes vai citi bojājumi, un, ja nepieciešams, jāsalabo.

Nekad nemēģiniet strādāt ar atzarotāju, kuram trūkst kāda detaļa, vai arī kurā ir veiktas nesankcionētas izmaiņas vai modifikācijas.

Elektroinstrumenta lietošana un apkope

Jums jāzina, kā iespējams izslēgt izstrādājumu ārkārtas gadījumā. Neduriet atzarotāju aiz aizsargapseguma.

Nolietot atzarotājus, ja ir bojāti to aizsargpārsegi.

→ Darba beigās vai pārtraukumos uzlieciet aizsargvāku.

Visiem uzgriežņiem un skrūvēm jābūt stingri pievilktām, lai tiktu nodrošināts drošs ierīces darba stāvoklis.

Ja ierīce darba laikā ir sakarsusi, pirms nodošanas uzglabāšanai ļaujiet ierīcei atdzist.

Atzarotāju nedrīkst uzglabāt temperatūrā, kas pārsniedz 35 °C, vai tiešos saules staros.

Neuzglabāt atzarotāju vietās, kurās ir statiskā elektrība.

Uzmanieties no krītoša nogrieztā materiāla.

Strādājiet tikai ar dienas gaismu vai labu apgaismojumu.

2. MONTĀŽA

BRĪDINĀJUMS! Miesas bojājums!

Ja ierīce sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks.

→ Pirms montēt ierīci, izņemiet akumulatoru un uzlieciet aizsargpārsegu uz zobrata.

Piegādes komplektā ir iekļauts teleskopiskais atzarotājs, akumulators, lādētājs, ķēde, ķēdes turētājs, aizsargpārsegs ar sešstūra atslēgu un lietošanas instrukcija.

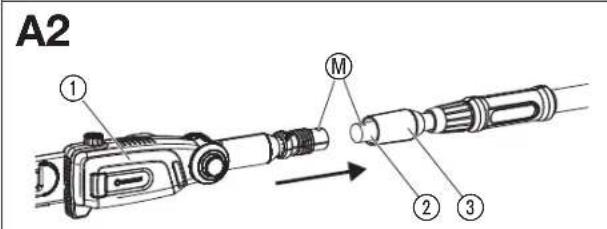

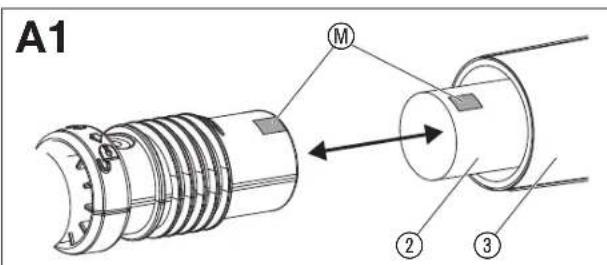

Teleskopiskā kāta montāža [Att. A1/A2]:

1. Iebīdiet teleskopisko cauruli ② līdz ierobežotājam motora blokā ①. To darot, abiem marķējumiem ir jāatrodas iepretim viens otram.
2. Pievelciet pelko uzgriezni ③

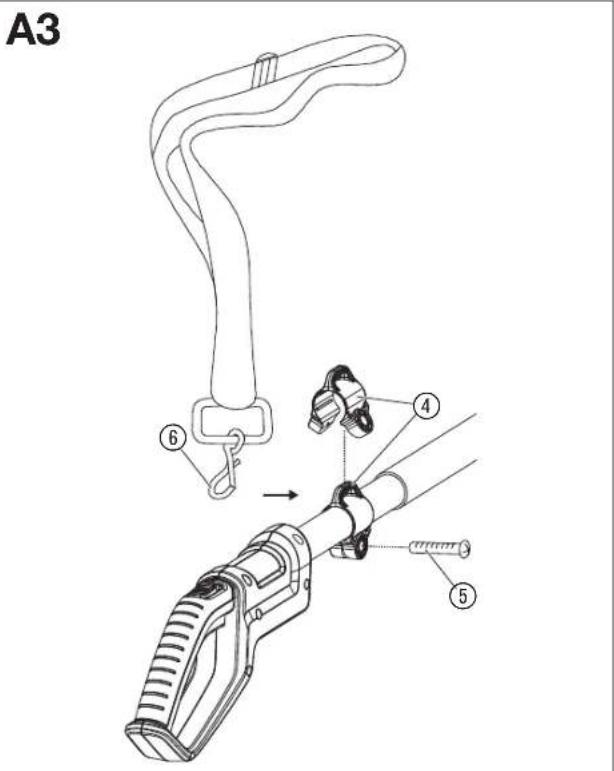

Plecu siksnas montāža [Att. A3]:

UZMANĪBU!

Jāizmanto klāt pievienotā plecu siksna.

1. Paplašiniet siksnas mēlīti (4), novietojiet to ap kātu un cieši pieskrūvējiet ar skrūvi (5).
2. Iekariniet karabīni ⑥ pie siksnas mēlītes ④.
3. Ar ātrā aizslēga palīdzību noregulējiet siksnu vēlamajā garumā.

3. LIETOŠANA

BRĪDINĀJUMS! Miesas bojājums!

Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks.

→ Pirms iestatīšanas vai noregulēšanas izstrādājumu, gaidiet, līdz ķēde ir pilnībā apstājusies, izņemiet akumulatoru un uz bīdiet zobenu aizsargpārsegu.

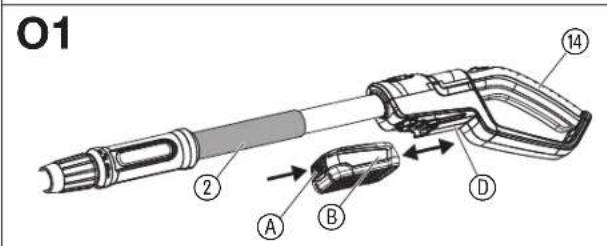

Akumulatora uzlādēšana [Att. 01/02/03]:

UZMANĪBU!

→ Ievērojiet tīkla spriegumu! Strāvas avota spriegumam jāsakrīt ar norādēm lādētāja tehnisko datu plāksnītē.

GARDENA atzarotājam, preces nr. 14770-55, akumulators un lādētājs piegādes komplektā nav iekļauti.

Pateicoties viedajam uzlādes procesam, akumulatora uzlādes stāvoklis tiek atpazīts automātiski un atkarībā no akumulatora temperatūras un sprieguma tiek lādēts ar optimālu lādēšanas strāvu. Šādi akumulators tiek saudzēts un, paliekot lādētājā, vienmēr ir pilnībā uzlādēts. 1. Nospiediet atbloķēšanas taustiņu un izņemiet akumulatoru no akumulatora turētāja. 2. Pieslēdziet akumulatora lādētāju @ tīkla rozetei. 3. Uzbīdiet akumulatora lādētāju © uz akumulatora 8

Ja lādētāja akumulatora lādēšanas indikācija mirgo zaļā krāsā, akumulators tiek lādēts.

Ja akumulatora lādēšanas indikācija lādētājā pastāvīgi deg zaļā krāsā, tas nozīmē, ka akumulators ir pilnībā uzlādēts (lādēšanas ilgums skat. 7. TEHNISKIE DATI).

1. Lādēšanas laikā regulāri pārbaudiet uzlādes līmeni.
2. Kad akumulators (8) ir pilnīgi uzlādēts, varat atvienot akumulatoru (8) no lādētāja (6).

Indikācijas elementu nozīme:

→ Pirms katras lietošanas reizes pārbaudiet, vai ķēdes eļļa tiek padota pietiekamā daudzumā.

Mēs iesakām izmantot GARDENA motorzāģu eļļu, preces nr. 6006. vai tai līdzvērtīgu ķēžu minerāleļļu, kas iegādāta specializētajos veikalos.

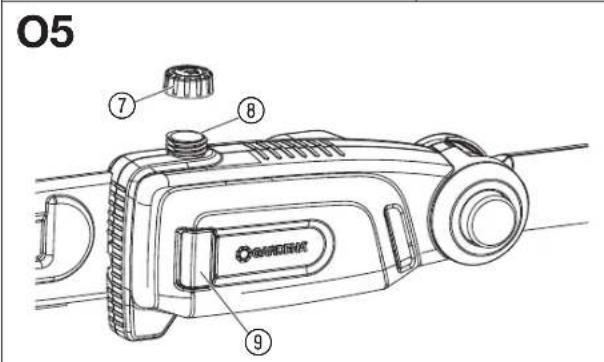

1. Noskrūvējiet eļļas tvertnes vāku ①
2. Iepildiet ķēžu eļļu caur iepildīšanas atveri ⑥, līdz kontrollodziņš ⑧ līdz galam ir piepildīts ar eļļu.
3. Atkārtoti uzskrūvējiet iepildīšanas atverei ⑧ eļļas tvertnes vāku ①
4. Pārbaudiet eļļošanas sistēmu.

Ja ar eļļu tiek nolaistīts izstrādājums, to pēc tam ir rūpīgi jānotīra.

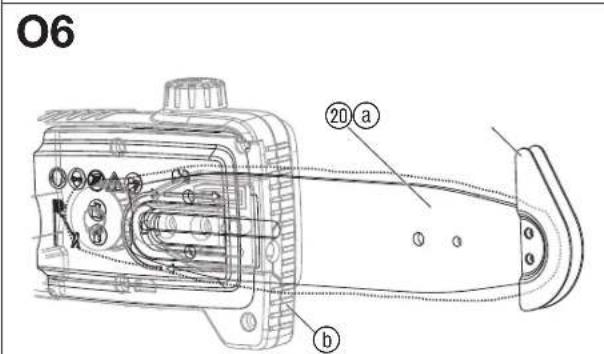

Eļļošanas sistēmas pārbaude [Att. 06]:

→ Pārvietojiet zobenu @ pret gaisu vai koka virsmu, turot to apm. 20 cm attālumā no tās. Pēc tam, kad ierīce ir darbojusies apmēram minūti, uz virsmas ir jābūt redzamiem izteiktiem eļļas traipiem.

Kēdes turētājs 20 nekādā gadījumā nedrīkst nonākt saskarē ar smiltīm vai augsni, jo tas izraisa palielinātu ķēdes nodilumu!

Darba pozīcijas:

Atzarotāju var darbināt 2 darba pozīcijās (augšā/apakšā). Lai iegūtu kvalitatīvu griezumu, resnākus zarus ieteicams griezt 2 piegājienos (attēli līdzīgi).

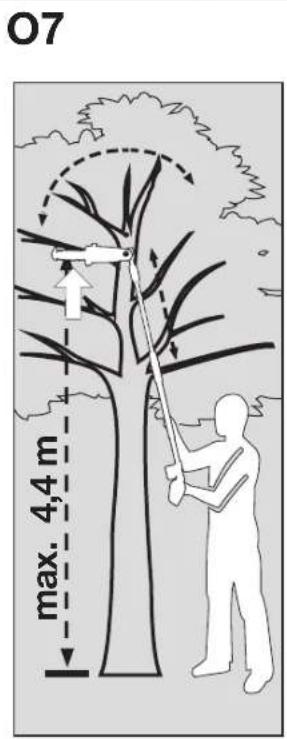

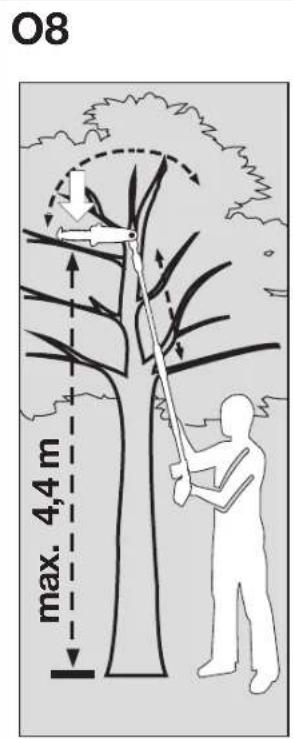

Zāģēšana augšā (resni zari) [Att. 06/07/08]:

1. Iezāģējiet zaru no apakšas līdz maks. 1/3 no tā kopējā diametra (ķēde bīdās pie priekšējās atduras a).
2. Nozāģējiet zaru no augšas (ķēde velk zaru aiz aizmugurējā atdura 6).

Pirms darba sākšanas ir jāpārbauda, vai ir izpildīti šādi nosacījumi:

• Tvertnē ir iepildīts pietiekams daudzums ķēžu eļļas, un eļļošanas sistēma ir pārbaudīta (skat. 3. LIETOŠANA).
• Ķēde ir nospriegota (skat. 4. APKOPE).

Palaišana:

Izstrādājums ir aprīkots ar divu slēdžu drošības ierīci (palaišanas svira un ieslēgšanas bloķētājs), kas novērš izstrādājuma nejaušu ieslēgšanu.

1. Ievietojiet akumulatoru (akumulatora turētājā tā, lai tas dzirdami nofiksētos).
2. Atveriet aizsargpārsega fiksatoru 8 un noņemiet to no zobena.
3. Turiet atzarotāju ar vienu roku aiz izolētas satveršanas virsmas uz teleskopiskās caurules 2 un ar otro roku aiz roktura (10).
4. Bīdiet ieslēgšanas bloķētāju uz priekšu un pavelciet palaišanas sviru. Atzarotājs sāk darboties un 5 sekundes tiek rādīta akumulatora lādēšanas stāvokļa indikācija (P).
5. Atlaidiet ieslēgšanas bloķētāju

Apturēšana:

1. Atlaidiet palaišanas sviru 16). Atzarotājs apstājas.
2. Uzbidiet aizsargpārsegu uz zobena un aizveriet to, līdz aizveras fiksators 18.
3. Nospiediet atbloķēšanas taustiņu un izņemiet akumulatoru no akumulatora turētāja.

4. APKOPE

UZMANĪBU! Miesas bojājums!

Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks.

→ Pirms veikt izstrādājuma tehnisko apkopi, uzgaidiet, līdz ķēde ir pilnībā apstājusies, izņemiet akumulatoru un uzbidiet aizsargpārsegu uz zobena.

Atzarotāja tīrīšana:

UZMANĪBU! Miesas bojājums!

Miesas bojājumu gūšanas risks un izstrādājuma sabojāšanas risks.

→ Nemazgājiet izstrādājumu ar ūdeni vai ūdens strūklu (īpaši augstspiediena ūdens strūklu). → Neizmantojiet tīrīšanai ķīmiskas vielas, ieskaitot benzīnu vai šķīdinātājus. Dažas vielas var bojāt svarīgas plastmasas detaļas.

Ventilācijas atverēm vienmēr jābūt tīrām.

1. Notīriet atzarotāju ar mitru lupatiņu.
2. Tīriet ventilācijas atveres ar mīkstas sukas palīdzību (neizmantojiet tīrīšanai skrūvgriežus).
3. Ja nepieciešams, ar suku notīriet zobenu.

Akumulatora un akumulatora lādētāja tīrīšana:

Pirms pieslēgt akumulatora lādētāju, pārliecinieties, ka akumulatora un akumulatora lādētāja virsmas un kontakti ir tīri un sausi.

Nemazgājiet zem tekoša ūdens.

→ Akumulatora lādētājs: kontaktu un plastmasas detaļu tīrīšanai izmantojiet mīkstu un sausu lupatiņu. → Akumulators: ik pa laikam ar mīkstu, tīru un sausu otu iztīriet akumulatora ventilācijas spraugas un pieslēgumus.

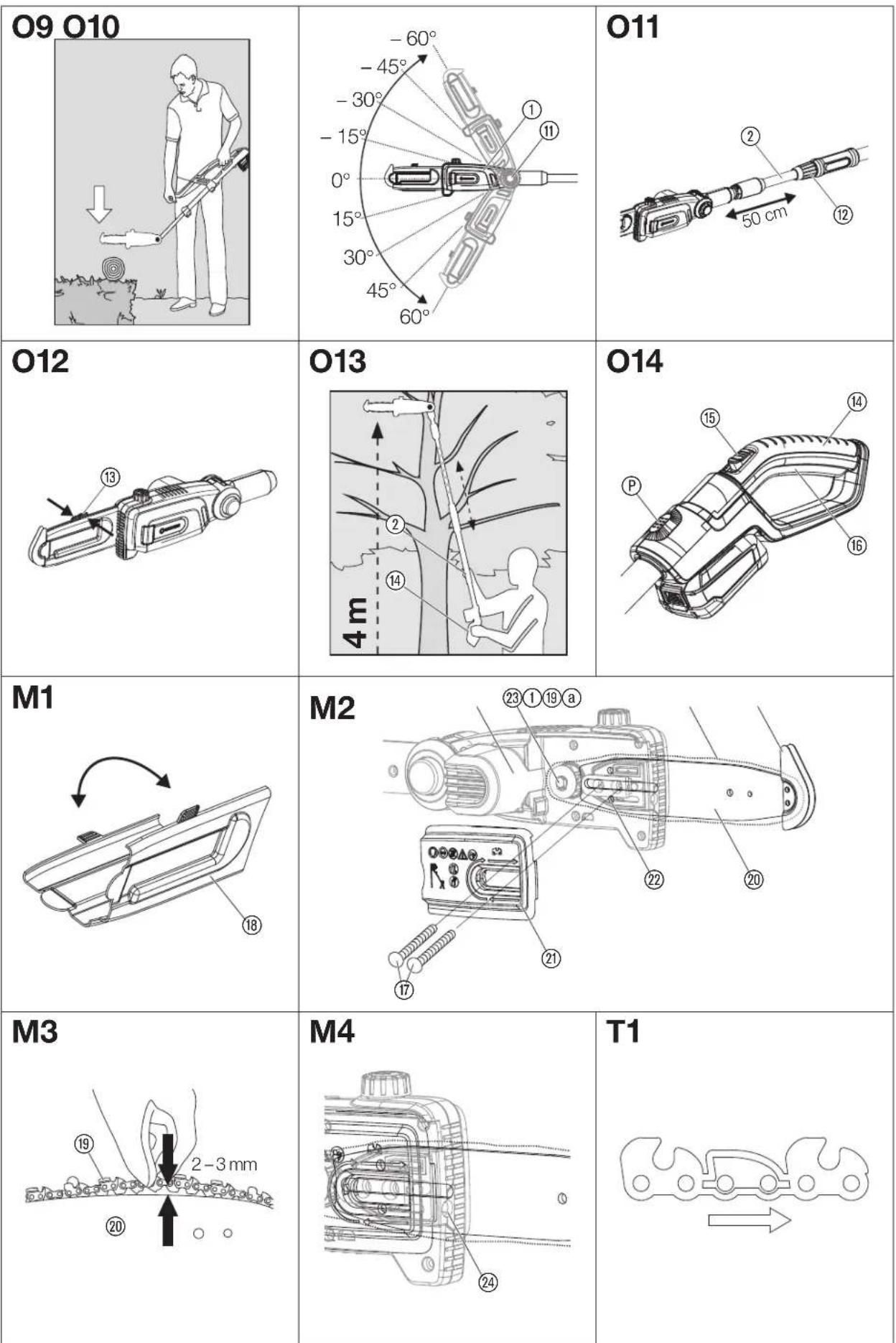

Ķēdes nospriegoSana [Att. M1/M2/M3/M4]:

DEGUMU GŪŠANAS RISKS!

Pārāk stingri nospriegota ķēde var izraisīt motora pārslodzi un bojājumu rašanos tajā, kurpretī nepietiekams nospriegojums var izraisīt ķēdes nobīdīšanos no sliedes. Pareizi nospriegota ķēde nodrošina izcilas zāģēšanas īpašības, optimālu akumulatora darbības ilgumu, kā arī pagarina ierīces darbmūžu. Tāpēc regulāri pārbaudiet spriegojumu, jo ķēde ierīces lietošanas laikā var izstiepties (īpaši, ja ķēde ir jauna; pēc pirmās montāžas reizes ir jāpārbauda ķēdes spriegojums pēc tam, kad ķēde zāģējot dažas minūtes jau ir darbojusies).

→ Tomēr neveiciet ķēdes spriegoSanu uzreiz pēc ierīces lietošanas, bet gan pagaidiet, līdz tā ir atdzisusi.

Skrūvēm ① paredzētā atslēga atrodas aizsargpārsegā 1

1. Atskrūvējiet abas skrūves (neizskrūvējiet skrūves)
2. Paceliet ķēdi zobena vidusdaļā 2. Spraugai vajadzētu būt apm. 2-3 mm platai.
3. Grieziet regulēšanas skrūvi 2 pulksteņrādītāju virzienā, ja ķēdes spriegojums ir pārāk vājš. Grieziet regulēšanas skrūvi 2 pretēji pulksteņrādītāju virzienam, ja ķēde ir nospriegota pārāk stipri.
4. Atkārtoti pievelciet abas skrūves 17
5. Uz apm. 10 sekundēm ieslēdziet atzarotāju.
6. Vēlreiz pārbaudiet ķēdes spriegojumu un, ja nepieciešams, pieregulējiet to.

5. UZGLABĀŠANA

Ekspluatācijas pārtraukšana [Att.012]:

Uzglabājiet izstrādājumu bērniem nepieejamā vietā.

1. Uzbīdiet aizsargpārsegu uz zobena un aizveriet to, līdz aizveras fiksators 18.
2. Izņemiet akumulatoru.
3. Uzlādējiet akumulatoru.
4. Notīriet atzarotāju, akumulatoru un akumulatora lādētāju (skat. 4. APKOPE).
5. Uzglabājiet atzarotāju, akumulatoru un akumulatora lādētāju sausā, slēgtā un sala iedarbības aizsargātā vietā.

Utilizācija:

(saskaņā ar Direktīvu 2012/19/ES)

Izstrādājumu nedrīkst utilizēt kopā ar parastiem sadzīves atkritumiem. Tas ir utilizējams saskaņā ar vietējām vides aizsardzības prasībām.

SVARĪGI!

→ Nododiet izstrādājumu utilizācijai tuvākajā atkritumu apsaimniekošanas uzņēmumā.

GARDENA akumulators satur litija jonu šūnas, kas pēc ekspluatācijas beigām jāizlieto atsevišķi no sadzīves atkritumiem.

Li-ion

SVARĪGI!

Nododiet akumulatorus utilizācijai tuvākajā atkritumu apsaimniekošanas uzņēmumā.

1. Pilnīgi izlādējiet litija jonu šūnas (griezieties GARDENA servisā).
2. Nodrošiniet litija jonu šūnu kontaktus pret īssavienojumu.
3. Pareizi utilizējiet litija jonu šūnas.

6. KĻŪDU NOVĒRŠANA

BRĪDINĀJUMS! Miesas bojājums!

Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks.

Pirms novēršat izstrādājuma kļūdas, uzgaidiet, līdz ķēde ir pilnībā apstājusies, izņemiet akumulatoru un uzbidiet uz zobena aizsargpārsegu.

Ķēdes nomaiņa [Att. M1/M2/M3/T1]:

BRĪDINĀJUMS! Miesas bojājums!

Ķēdes izraisītu grieztu savainojumu gūšana.

Nomainot ķēdi, valkājiet aizsargcimdus.

Ja griešanas kvalitāte jūtami pasliktinās (neasa ķēde), ir jānomaina ķēde. Skrūvēm 7 paredzētā sešstūra atslēga atrodas aizsargpārsegā 18.

Atļauts izmantot tikai oriģinālo GARDENA rezerves ķēdi un ķēdes turētāju, preces nr. 4048 vai rezerves ķēdi, preces nr. 4049.

1. Izskrūvējiet abas skrūves ⑦.
2. Noņemiet vāku ②
3. Noņemiet zobenu 20 ar ķēdi 18
4. Noņemiet ķēdi no zobena 20
5. Notīriet motora bloku ①, zobenu ② un vāku ③. To darot, īpašu uzmanību pievērsiet gumijas blīvējumiem korpusā un vākā ④.
6. Uzstādiet uz zobena ② priekšējā atdura ⑧ jaunu ķēdi (10). Pārliecinieties, vai ķēde griežas pareizajā virzienā un vai priekšējais atduris ⑧ ir vērsts uz augšu.
7. Nolieciet zobenu ② uz motora bloka ① tā, lai tapa ⑨ tiktu vadīta cauri zobenam un ķēde tiktu apikta apkārt piedziņas zobratam 23
8. Atkārtoti novietojiet vāku ② uz motora bloka ①. Pievērsiet uzmanību gumijas blīvējumam.
9. Atkārtoti viegli pievelciet abas skrūves (7).

10. Nospriegojiet ķēdi (skat. 4. APKOPE).

Problēma	lespējamals cēlonis	Rīsinājums
Mazes darbības laliks	Kēde ir nospriēgota pārak stipri.	→ Nospriegojlet kēdl. (skat. Kēdes nospriegosānai.)
	Kēde nav ieellota, jo trūkst ellas.	→ Uxpildiet kēdes ellu.
Atzarotāju vairs nav lespējams apturēt	Palaiāsanas svira aizkeras.	→ Iznjemiet akumulatoru un atvlenojlet palaiāsanas sviru.
Neoptmāla grlešanas trajektorija	Kēde ir kluvusi neasa va i r bojata.	→ Nomainiet kēdi.
Kēde ir blokēta	Kēde ir nospriegota pārak maz.	→ Nospriegojlet kēdi.
Atzarotājs speciqi vibre	Kēde ir nospriegota pārak maz.	→ Nospriegojlet kēdi.
Atzarotājs nesāk darboties val apstājas. Gaismas diode ① mirgo zajā krāsā [Att. 04]	Akumulators ir tutšs. →	Uzliādējiet akumulatoru.
Atzarotājs nesāk darboties val apstājas. Klūdas gaismas diode ⑧ deg sarkanā krāsā [Att. 04]	Akumulatora temperatura ārpus plejaujama dlapazona.	→ Pagaidiet, lidz akumulatora temperatura atkal Ir roběžas no 0 °C lidz + 45 °C.
	Nodalijumā starp atzarotāja akumulatora kontaktlem atrodas Ādens pilleni va mitrums.	→ Nosusiniet ādens pilie-nus / mlrumu ar sausu lupati-ru.
	Motors ir blokēts.	→ Aizvaciet škërsli. ledarbiniet velreiz.
Atzarotājs nesāk darboties val apstājas. Klūdas gaismas diode ⑨ mirgo sarkanā krāsā [Att. 04]	Izstrādājums ir bojats.	→ Vërsietyes GARDENA servisā.
Atzarotājs nesāk darboties vair apstājas. Klūdas gaismas diode ⑩ nedgeg [Att. 04]	Akumulators nav lidz galam ivjetots akumulatora turetaja.	→ levietojlet akumulatoru fidz galam turetaja, lidz akumula-tors dzirdami nofiksejas.
	Akumulators ir bojats.	→ Nomainiet akumulatoru.
	Izstrādājums ir bojats.	→ Vërsietyes GARDENA servisā.
Uzlöde nav lespējama. Akumulatora ladësanas indikäcija ⑫ deg bez pärtraukuma [Att. 03]	Akumulators nav uzstadīts (parezi).	→ Uzstādiet akumulatoru pareizi uz ladetaja.
	Akumulatora kontakli ir netiri.	→ Noliriet akumulatoru kontak-tus (piem., vairäkas reizes leviétrojlet un iznjemot aku-mulatoru. Ja nepieciësams nomainiet akumulatoru).
Problēma	lespējamals cēlonis	Rösinaljums
Uzlāde nav lespējama. Akumulatora lādēsanas Indikācija ⑩ deg bez pärtraukuma [Att. 03]	Akumulatora temperatūrā ārpus pleiaujama lādēsanas temperaturas diapazona. Akumulators ir bojats, →	→ Pagaidiet, fidz akumulatora temperatūrā atkal ir robežās no 0 °C fidz + 45 °C. Nomainiet akumulatoru.
Akumulatora lādēsanas indikācija ⑫ nedged [Att. 03]	Lādētajā tikla kontaktdakša nav (pareizì) iesprauta. Kontaktligzda, tikla kabelis val ladētajs ir bojati.	→ levietojet tikla kontaktdakšu (fidz galam) kontakttiżdza. → Pärbaudiet tikla spiregumu. Nepiecišamibas gadjuma uzticiet lādētäja pärbaudi autorizētam tīgnōjām, ar kuru ir noslégs figums par Kunden apkalpośanu, vai GARDENAServisam.

NORĀDE: Citu traucējumu rašanās gadījumā, lūdzu, griezieties tuvākajā GARDENA servisa centrā. Remontu drīkst veikt tikai GARDENA servisa centros vai GARDENA autorizētos specializētajos veikalos.

7. TEHNISKIE DATI

Atzarotäjs ar akumulatoru un teleskopiska kätu	Vleniba Vérõba (preces nr. 14770)
Këdes daribas ātrums	m/s 3,8
Këdes turëtãja garums	mm 200
Këdes veids	px 90
Ellas tvernes tilpums	cm3	60
Teleskopiskãs caurules izbidiñanas amplitàda	cm 0 - 50
Svars (kopãar akumulatoru)	kg 3,5
Trošina spledlena limenis L11Nedrosiða Kp4	dB (A)	733
Skanas jaudas limenis L12Izmarītãis/garantãêts Nedrosiða KVM	dB (A)	90 / 933
Plaukstas un rokas vibráçla a2Nedrosiða KVM	m/s2	1,5

Mērīšanas metode saskaņā ar: DIN EN ISO 22868 DIN EN ISO 22867

NORĀDE: Norādītā vibrācijas emisijas vērtība ir izmērīta pēc standarta pārbaudes metodes un to var izmantot elektroninstrumentu salīdzinājumam. Šo vērtību var izmantot arī pagaidu spriedzes novērtēšanas procedūrā.

Elektroinstrumenta faktiskās lietošanas laikā vibrācijas emisijas vērtība var būt atšķirīga.

Sistēmas akumulators Vienība Vērtība (preces nr. 14903) PBA 18V2,5Ah W-B

Akumulatora spiregums V (DC) 18
Akumulatora jauda Ah 2,5
Elementu skaits (litija jonu) 5
Piemeroli POWER FOR ALL sistemas akumulatora lădetăj: AL 18..CV.
Akumulatora lădetăj sIAL 1810 CV P4A	Vieniha Vīrībā (preces nr. 14900)
Tikla spiregums	V (AC)	220 - 240
Tikla frekvence	Hz 50 - 60
Nominălă jauda	W	26
Akumulatora lădetăs aspriegums	V (DC) 18
Maks. akumulatoralădetăs strava	mA	1000
Akumulatora lădetăs na Iaiks80%/97 - 100% (apm.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Pileujamals uzădes tempe-ratiras diapazons
Svars atbilostoşi EPTA proce-düral 01:2014	kg 0,17

Akumulatora lādētājs Vienība Vērtība (preces nr. 14900) AL 1810 CV P4A

Alzardszibas klase

☐/ Ⅱ

Piemēroti POWER FOR ALL sistēmas akumulatori: PBA 18 V.

8. PIEDERUMI

GARDENA Ersatz-Kette und Schwert	Kette und Schwert zum Austausch.	preces nr. 4048
GARDENA Ersatz-Kette	Kette zum Austausch.	preces nr. 4049
GARDENA Kettensäge-Öl	Für die Schmierung der Kette.	preces nr. 6006
GARDENA Sistemas akumulatorsPBA 18V/45 P4A	Akumulators papildus darba laikam vaiomialji.
PBA 18V/72 P4A		preces nr. 14903
		preces nr. 14905

GARDENA akumulatoru lādētājs PBA 18 V... paredzēts GARDENA akumulatoru lādēšanai. AL 1830 CV P4A

9. SERVISS/GARANTIJA

Serviss:

Garantijas paziņojums:

Garantijas prasību gadījumā no jums netiks iekasēta maksa par sniegtajiem apkopes pakalpojumiem.

GARDENA Manufacturing GmbH visiem GARDENA oriģinālajiem, jaunajiem izstrādājumiem sniedz 2 gadu garantiju, sākot ar izstrādājuma pirmreizējās iegādes dienu, ja šie izstrādājumi tikuši izmantoti vienīgi privātām vajadzībām. Šī ražotāja garantija nav attiecināma uz otrreizējā tirgū iegādātiem izstrādājumiem. Šī garantija attiecas uz visiem būtiskajiem izstrādājuma trūkumiem, kas ir acīmredzami saistīti ar materiāla defektiem vai ražošanas kļūdām. Garantijas noteikumi tiek izpildīti, piegādājot pilnībā darboties spējīgu rezerves izstrādājumu vai bez maksas saremontējot mums atsūtīto bojāto izstrādājumu; mēs paturam tiesības izvēlēties starp šīm iespējām. Uz šo pakalpojumu attiecas šādi noteikumi.

• Izstrādājums lietots paredzētajam nolūkam, saskaņā ar lietošanas norādījumos iekļautajiem ieteikumiem.
• Ne pircējs, ne kādas trešās personas nav mēģinājušas patstāvīgi atvērt izstrādājumu vai veikt tā remontu. Darbināšanai ir tikušas izmantotas tikai oriģinālās GARDENA rezerves un dilstošās daļas. Pirkuma čeka uzrādīšana.

Garantija nav attiecināma uz detaļu un komponentu (piemēram, nažu, nažu stiprinājuma daļu, turbu, apgaismes līdzekļu, ķīļsiksnu un zobsiksnu, darba ratu, gaisa filtru, aizdedzes sveču) normālu nodilumu, optiskām izmaiņām, kā arī uz dilstošajām un patērējamajām detaļām.

Šī ražotāja garantija paredz vienīgi izstrādājuma apmaiņu un remontu saskaņā ar iepriekš minētajiem nosacījumiem. Citu mums kā ražotājam izvirzītu prasību apmierināšana, piemēram, zaudējumu atlīdzināšana, ražotāja garantija neparedz. Šī ražotāja garantija neskar likuma un līguma noteiktās garantijas prasības, ko lietotājs var izvirzīt pret veikalu/pārdevēju. Ražotāja garantijas spēkā esamību un darbību reglamentē Vācijas Federatīvās Republikas tiesību akti.

Iestājoties garantijas gadījumam, lūdzam nosūtīt defektīvo izstrādājumu kopā ar pirkuma čeka kopiju un kļūmes aprakstu uz aizmugurē norādīto GARDENA servisa adresi, pilnībā apmaksājot pasta izdevumus.

Dilstošās detaļas:

Uz dilstošajām detaļām - ķēdi un tās turētāju garantija neattiecas.
