MANUAL DE USUARIO TCS 2018 P4A GARDENA

con una mano e l’impugnatura

ES Sierra de pértiga telescópica con accu

6. SOLUCIÓN DE AVERÍAS .................................61

Traducción de las instrucciones de empleo originales. Este producto no se ha concebido para que sea usado por personas (inclusive niños) con facultades físicas, sensoriales omentales restringidas o sin experiencia y / o conocimientos, ano ser que sean vigiladas por una persona responsable de su seguridad o que reciban de esta persona instrucciones sobre el modo de usar el producto. Vigile a los niños y asegúrese de que no pueden jugar con el producto. El uso de este producto está indicado para jóvenes mayores de 16 años. Uso adecuado: La Sierra de pértiga telescópica GARDENA está concebida para serrar ramas de hasta 8 cm de diámetro de árboles, setos, arbustos ymatas en jardines domésticos y de aficionados. El producto no se ha concebido para un funcionamiento de larga duración. ¡PELIGRO! ¡Lesiones corporales! v No está permitido utilizar la sierra de pértiga telescópica para talar árboles. Elimine las ramas en trozos a fin de evitar que le puedan alcanzar las ramas que van cayendo, o bien que las 14770-20.960.01.indd 56 30.10.20 11:27ES

d) No utilice el cable de alimentación para otros usos que no sean los previstos, como transportar o colgar la herramienta eléctrica; tampo- co tire del cable para desenchufar la herramienta. Mantenga el cable alejado del calor, aceite, bordes afilados o piezas en movimiento de la herramienta. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando trabaje con la herramienta eléctrica en el exterior, utilice exclusivamente un cable de prolongación adecuado para usar al aire libre. El uso de un cable de prolongación para exteriores reduce el riesgo de descarga eléctrica. f) Si el uso de la herramienta eléctrica en lugares húmedos es inevitable, utilice un interruptor de corriente de defecto. El uso de un interruptor de corriente de defecto reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Manténgase alerta, tenga cuidado con lo que hace y use el sentido común, cuando opere una herramienta eléctrica. No utilice una herra- mientaeléctrica cuando esté cansado(a) o bajo la influencia de dro- gas, alcohol o medicinas. Un momento de distracción mientras opera la herramienta eléctrica podría causar lesiones personales graves. b) Utilice el equipo de protección personal, lleve siempre unas gafas pro- tectoras. El equipo de protección utilizado en condiciones apropiadas, como las mascarillas contra el polvo, el calzado antideslizante de seguridad, un casco duro o la protección de los oídos, en función del tipo y uso de la herra- mienta eléctrica, reducirá el riesgo de sufrir lesiones personales. c) Evite el arranque no intencional. Cerciórese de que la herramienta eléctrica está desconectada, antes de conectar al suministro de corriente y / o conectar el Accu, coger o transportarla. Si se transporta la herramienta eléctrica con el dedo puesto en el interruptor o se conecta la herramienta eléctrica cuando la herramienta está activada, se invita a que ocurran accidentes. d) Quite cualquier llave de ajuste o llave de tuercas antes de encender la herramienta eléctrica. Una llave de ajuste o llave de tuercas acoplada a una pieza rotativa de la herramienta eléctrica, podría resultar en lesión personal. e) Evite toda postura del cuerpo poco natural. Mantenga los pies sobre una base sólida y el equilibro en todo momento. Así podrá controlar mejor la herramienta eléctrica en situaciones inesperadas. f) Utilice la ropa adecuada. No lleve ropa suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las joyas o el pelo largo suelto podrían engancharse en las pie- zas en movimiento. g) Si se pueden montar dispositivos de aspiración y recogida de polvo, deben conectarse y usarse correctamente. El uso de dispositivos para la aspiración de polvo puede reducir los peligros relacionados con el polvo. h) No se confíe excesivamente ni ignore las reglas de seguridad aplica- bles a herramientas eléctricas, ni siquiera en el caso de que esté familiarizado con la herramienta eléctrica por haberla utilizado en numerosas ocasiones. Actuar con negligencia puede ocasionar lesiones graves en fracciones de segundo.

4) Uso y cuidado de la herramienta eléctrica

a) No fuerce la herramienta. Utilice la herramienta eléctrica para su aplicación prevista. La herramienta eléctrica correcta hará el trabajo mejor, con más seguridad, y al rendimiento para la que ha sido diseñada. b) No utilice la herramienta eléctrica si el interruptor no funciona bien para encenderla y apagarla. Cualquier herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y debe repararse. c) Desconecte el enchufe de la toma de corriente y/o retire el Accu antes de hacer ajustes, cambiar los accesorios o almacenar la herramienta. Tales medidas de prevención reducirán el riesgo de arranque accidental de la herramienta eléctrica. d) Almacene las herramientas eléctricas inactivas fuera del alcance de los niños. No permita operar herramientas a las personas que no estén familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de usuarios no formados. e) Trate con sumo cuidado las herramientas eléctricas. Compruebe la función de las piezas móviles, o el agarrotamiento de las mismas, la rotura de las piezas y otras condiciones que pudieran afectar nega- tivamente el funcionamiento correcto de la herramienta eléctrica. Si hay piezas dañadas, hágalas reparar antes de usar la herramienta. Muchos accidentes son causados por herramientas eléctricas mal man- tenidas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramien- tas de corte mantenidas correctamente con los bordes de corte afilados tienen menos probabilidad de agarrotarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios, las brocas de la herra- mienta, etc. de acuerdo con estas instrucciones. Tenga en cuenta las condiciones de trabajo y la tarea que va a realizar. El uso de herramientas eléctricas para operaciones diferentes a las previstas, podría resultar en una situación peligrosa. h) Mantenga las asas y las superficies de sujeción secas, limpias y libres de aceite y grasa. Si las asas y las superficies de sujeción resbalan, no es posible manejar con seguridad la herramienta eléctrica ni mantenerla contro- lada en situaciones imprevistas.

5) Utilización y manejo de la herramienta con Accu

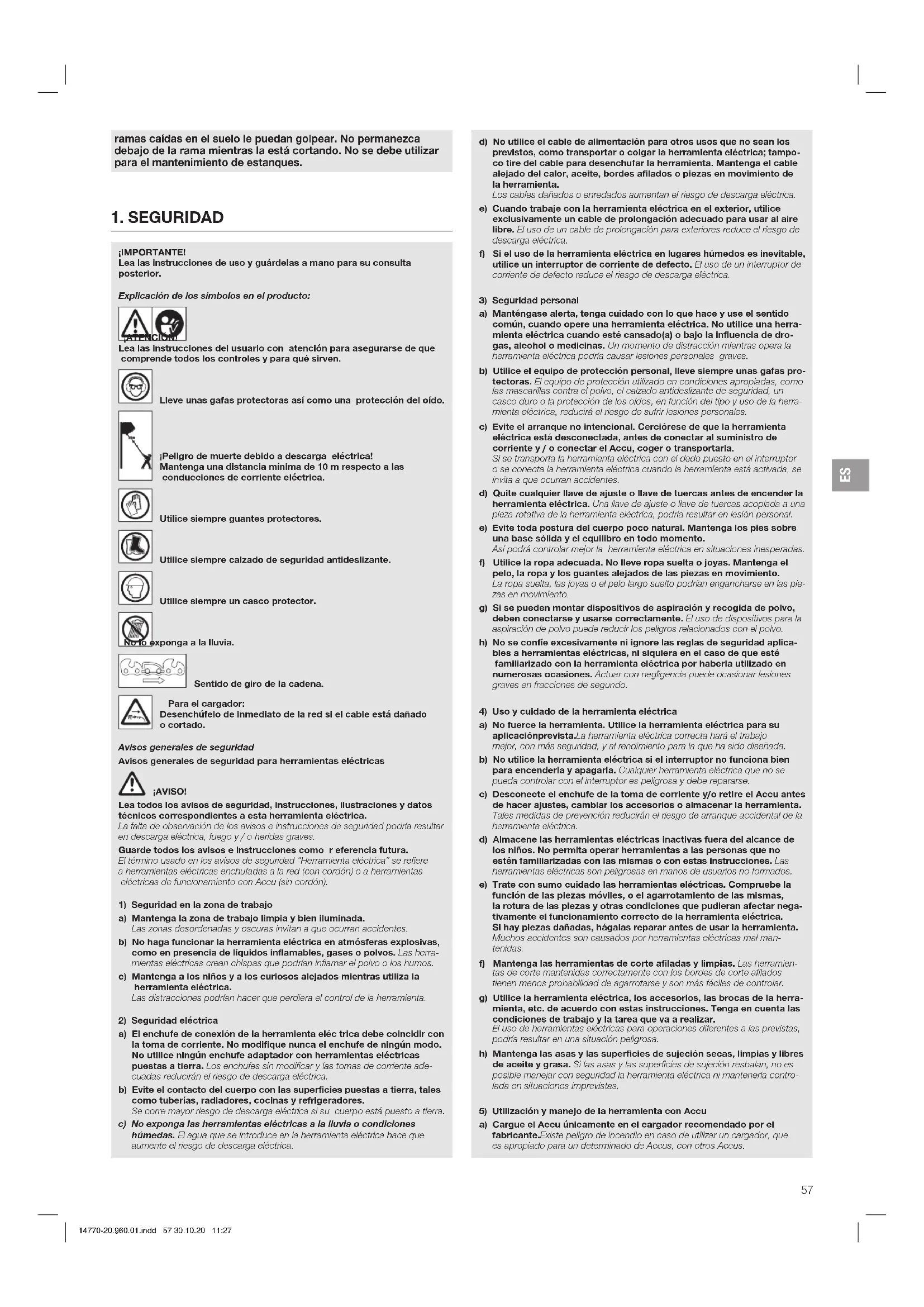

a) Cargue el Accu únicamente en el cargador recomendado por el fabricante. Existe peligro de incendio en caso de utilizar un cargador, que es apropiado para un determinado de Accus, con otros Accus. ¡IMPORTANTE! Lea las instrucciones de uso y guárdelas a mano para su consulta posterior. Explicación de los símbolos en el producto: ¡ATENCIÓN! Lea las instrucciones del usuario con atención para asegurarse de que comprende todos los controles y para qué sirven.

Lleve unas gafas protectoras así como una protección del oído. ¡Peligro de muerte debido a descarga eléctrica! Mantenga una distancia mínima de 10 m respecto a las conducciones de corriente eléctrica.

Utilice siempre guantes protectores.

Utilice siempre calzado de seguridad antideslizante.

Utilice siempre un casco protector. No lo exponga a la lluvia.

Sentido de giro de la cadena. Para el cargador: Desenchúfelo de inmediato de la red si el cable está dañado o cortado. Avisos generales de seguridad Avisos generales de seguridad para herramientas eléctricas ¡AVISO! Lea todos los avisos de seguridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica. La falta de observación de los avisos e instrucciones de seguridad podría resultar en descarga eléctrica, fuego y / o heridas graves. Guarde todos los avisos e instrucciones como r eferencia futura. El término usado en los avisos de seguridad “Herramienta eléctrica” se refiere a herramientas eléctricas enchufadas a la red (con cordón) o a herramientas eléctricas de funcionamiento con Accu (sin cordón).

1) Seguridad en la zona de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas y oscuras invitan a que ocurran accidentes. b) No haga funcionar la herramienta eléctrica en atmósferas explosivas, como en presencia de líquidos inflamables, gases o polvos. Las herra- mientas eléctricas crean chispas que podrían inflamar el polvo o los humos. c) Mantenga a los niños y a los curiosos alejados mientras utiliza la herramienta eléctrica. Las distracciones podrían hacer que perdiera el control de la herramienta.

2) Seguridad eléctrica

a) El enchufe de conexión de la herramienta eléc trica debe coincidir con la toma de corriente. No modifique nunca el enchufe de ningún modo. No utilice ningún enchufe adaptador con herramientas eléctricas puestas a tierra. Los enchufes sin modificar y las tomas de corriente ade- cuadas reducirán el riesgo de descarga eléctrica. b) Evite el contacto del cuerpo con las superficies puestas a tierra, tales como tuberías, radiadores, cocinas y refrigeradores. Se corre mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia o condiciones húmedas. El agua que se introduce en la herramienta eléctrica hace que aumente el riesgo de descarga eléctrica.

ramas caídas en el suelo le puedan golpear. No permanezca debajo de la rama mientras la está cortando. No se debe utilizar para el mantenimiento de estanques. 14770-20.960.01.indd 57 30.10.20 11:27ES

b) Utilice sólo los Accus previstos para este fin en las herramientas eléctricas. El empleo de otros Accus puede provocar lesiones y peligro de incendio. c) Mientras no se utilice el Accu, se deberá mantener alejado de sujeta- papeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan provocar puenteado. Un cortocircuito entre los contactos de los Accus puede causar quemaduras o provocar un incendio. d) Se puede salir líquido del Accu en caso de no utilizarlo como es debi- do. Evite todo contacto con el mismo. En caso de entrar en contacto casualmente con el líquido, lávese con abundante agua. Si el líquido entrara en contacto con los ojos, se deberá consultar además a un médico. El líquido derramado procedente del Accu puede causar irritaciones de la piel o quemaduras. e) No utilice baterías dañadas o modificadas. Si la batería está dañada o ha sido modificada, puede responder de forma imprevista y provocar un incendio, una explosión o lesiones. f) No exponga la batería al fuego o a temperaturas excesivas. El fuego o temperaturas superiores a 130 °C pueden provocar una explosión. g) Siga todas las instrucciones de carga. Nunca cargue la batería o la herramienta con batería fuera del rango de temperaturas indicado en las instrucciones de empleo. Si carga la batería de forma incorrecta o fuera del rango admisible de temperaturas, puede estropearla y aumentar el peligro de incendio.

a) Únicamente el personal especializado y con la formación adecuada podrá reparar la herra mienta eléctrica, para este fin, sólo está permi- tido el uso de piezas de recambio originales. Solamente de esta manera es posible garantizar el funcionamiento seguro de la herramienta eléctrica. b) Nunca repare baterías dañadas. Cualquier operación de mantenimiento de baterías debe ser realizada exclusivamente por el fabricante o por puntos de servicio al cliente expresamente autorizados. Es posible que haya disposiciones nacionales que limiten el uso de la sierra de pértiga telescópica. Examine el producto antes de su uso y también en caso de que se haya caído al suelo o haya sufrido algún golpe, con el fin de detectar daños o desperfectos importantes. Avisos de seguridad para la sierra de pértiga telescópica a) Mantenga todas las partes el cuerpo alejadas de la cadena. No intente quitar el material cortado ni sujete el material que tiene que cortar cuando la cadena esté en movimiento. La cadena sigue en movimiento tras apagar el interruptor. Un momento de distracción mientras trabaja con la sierra de pértiga telescópica puede causar lesiones graves. b) Coja la sierra de pértiga telescópica por el asa de sujeción con la cadena parada y sin acercar los dedos al interruptor. Llevar la sierra de pértiga telescópica correctamente reduce el peligro de conexión accidental y, por consiguiente, contribuye a prevenir lesiones causadas por la cadena en movimiento. c) Cuando transporte o almacene la sierra de pértiga telescópica, colo- que siempre la cubierta protectora sobre la cadena. El manejo correcto de la sierra de pértiga telescópica reduce el riesgo de lesiones a causa de la cadena. d) Asegúrese de que todos los interruptores estén apagados y de haber extraído o desacoplado el bloque de la batería cuando vaya a retirar el material atascado o cuando quiera realizar trabajos de manteni- miento. Una conexión accidental de la sierra de pértiga telescópica mientras está retirando el material atascado o realizando trabajos de mantenimiento puede ocasionar lesiones graves. e) Asegúrese de que todos los interruptores estén apagados y de que esté activado el bloqueo de seguridad cuando vaya a retirar el mate- rial atascado o a realizar trabajos de mantenimiento. Una conexión accidental de la sierra de pértiga telescópica mientras está retirando el material atascado o realizando trabajos de mantenimiento puede ocasionar lesiones graves. f) Sujete la sierra de pértiga telescópica exclusivamente por las superfi- cies aisladas de las asas, ya que la cadena puede entrar en contacto con cables ocultos. El contacto de la cadena con un cable conductor de tensión puede poner componentes metálicos bajo tensión y provocar una descarga eléctrica. g) Mantenga alejados todos los cables del área de corte. Es posible que haya cables ocultos dentro de los setos y árboles, y que la cadena los seccione. h) No utilice la sierra de pértiga telescópica si hace mal tiempo, especialmente si hay riesgo de tormenta eléctrica. De este modo reduce el peligro de atraer un rayo. Avisos de seguridad para la sierra de pértiga telescópica a) Para prevenir el peligro de electrocución, no utilice nunca la sierra de pértiga telescópica de largo alcance cerca de cables eléctricos. Si lo utiliza cerca de un cable eléctrico o entra en contacto con el mismo puede sufrir lesiones graves o incluso una electrocución mortal. b) Utilice siempre las dos manos para manejar la sierra de pértiga tele- scópica de largo alcance. Sostenga con ambas manos la sierra de pértiga telescópica de largo alcance para prevenir una posible pérdida de control. c) Póngase un casco si va a trabajar con la sierra de pértiga telescópica de largo alcance por encima de la cabeza. La caída de ramas o trozos de plantas podría ocasionar lesiones graves. Inspeccione los setos y árboles para asegurarse de que no haya objetos ocultos (p. ej., alambradas o cables). Se recomienda utilizar un interruptor diferencial con una corriente de disparo de 30 mA o menos. Sostenga con ambas manos las dos asas de la sierra de pértiga telescópica. La sierra de pértiga telescópica está concebida para realizar trabajos en los que el usuario esté de pie en contacto directo con el suelo, y no subido a una escalera o a otra superficie poco estable. Antes de utilizar la sierra de pértiga telescópica, asegúrese de que los dispositi- vos de bloqueo de todas las piezas móviles (p. ej., del mango telescópico y del elemento pivotante) se encuentran en posición de bloqueo. Avisos adicionales de seguridad Trato seguro de los Accus Lea todos los avisos de seguridad e instrucciones. La falta de observación de los avisos e instrucciones de seguridad podría resultar en descarga eléctrica, incendio y/o heridas graves. Guarde bien estas instrucciones. Utilice el cargador únicamente si conoce perfectamente todas sus funciones y es capaz de aplicarlas sin limitaciones, o si ha recibido las instrucciones correspondientes. v Vigile a los niños durante el uso, la limpieza y el mantenimiento. De este modo puede asegurarse de que no jueguen con el cargador. v Cargue únicamente baterías de iones de litio del sistema POWER FOR ALL, modelo PBA de 18 V, con una capacidad mínima de 1,5 Ah (a partir de 5 células de batería). La tensión de la batería debe corres- ponderse con la tensión de carga del cargador. No cargue baterías no recargables. De lo contrario hay peligro de incendio y de explosión.

No exponga el cargador a la lluvia o a la humedad. El agua que penetra en un aparato eléctrico hace que aumente el riesgo de descarga eléctrica. v Mantenga limpio el cargador. Si está sucio podría producirse una descarga eléctrica. v Examine el cargador, el cable y el enchufe antes de cada uso. No uti- lice el cargador si observa algún daño. No abra usted mismo el carga- dor. Solamente encargue su reparación a personal cualificado que utilice exclusivamente piezas de recambio originales. Los cargadores, cables y enchufes dañados aumentan el riesgo de descarga eléctrica. v No haga funcionar el cargador sobre una base fácilmente inflamable (como papel, tela, etc.) o en un entorno inflamable. El cargador se calienta durante el proceso de carga y por lo tanto hay peligro de incendio. v Si es necesario cambiar el cable de alimentación, deberá encomendarse su sustitución a GARDENA o a un punto de servicio al cliente autorizado para reparar herramientas eléctricas GARDENA, a fin de evitar riesgos de seguri- dad. v No haga funcionar el producto mientras se está cargando. v Estos avisos de seguridad solo son válidos para baterías de iones de litio del sistema POWER FOR ALL PBA de 18 V. v Utilice la batería únicamente en productos del fabricante del sistema POWER FOR ALL. Solo así puede protegerse la batería contra una sobrecarga peligrosa. v Cargue las baterías exclusivamente con cargadores recomendados por el fabricante. Existe peligro de incendio en caso de utilizar el cargador con baterías distintas a las especificadas. v La batería se entrega parcialmente cargada. Para garantizar el pleno rendimiento de la batería, cárguela por completo en el cargador antes de su primera utilización. v Almacene las baterías fuera del alcance de los niños. v No abra la batería. Hay peligro de cortocircuito. v Si la batería resulta dañada o se utiliza de forma incorrecta podrían salir vapores de la misma. La batería podría incendiarse o explotar. Ventile el lugar y, en caso de sufrir molestias, consulte a un médico. Los vapores pueden irritar las vías respiratorias. v En caso de uso incorrecto o de daños en la batería, podría salir líquido inflamable. Evite todo contacto con el mismo. En caso de entrar en contacto casualmente con el líquido, lávese con abundante agua. Si el líquido entra en contacto con los ojos, se deberá consultar además a un médico. El líquido que sale de la batería puede causar irritaciones cutáneas o quemaduras. v Si la batería está estropeada, podría salir líquido y mojar los objetos contiguos. Examine las piezas afectadas. Límpielas o, si es preciso, sustitúyalas. v No ponga la batería en cortocircuito. Mientras no se utilice la bate- ría,manténgala alejada de sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan provocar un puenteado. Un cortocircuito entre los contactos de la batería puede causar quemaduras o provocar un incendio. v La batería puede resultar dañada a causa de objetos puntiagudos como clavos o destornilladores o por efecto de fuerzas mecánicas externas. Podría producirse un cortocircuito interno que haría que la batería ardiera, humeara, explotara o se sobrecalentara. v Nunca repare baterías dañadas. Cualquier operación de mantenimiento de baterías debe ser realizada exclusivamente por el fabricante o por puntos de servicio al cliente expresamente autorizados.

Resguarde la batería del calor — también de una irradiación solar continuada — y protéjala del fuego, la suciedad, el agua yla humedad. Hay riesgo de explosión y cortocircuito. 14770-20.960.01.indd 58 30.10.20 11:27ES

v Para el funcionamiento y el almacenamiento de la batería se requiere una temperatura ambiente comprendida entre – 20 °C y + 50 °C. En verano, por ejemplo, no deje la batería en el interior del vehículo. En fun- ción del aparato, si la temperatura desciende por debajo de los 0 °C puede verse mermado su rendimiento. v Cargue la batería solamente a temperaturas ambiente comprendidas entre 0 °C y + 45 °C. Cargar la batería fuera de este rango de temperaturas puede provocar daños en la misma o aumentar el peligro de incendio. Seguridad eléctrica ¡PELIGRO! ¡Parada cardiaca! Este producto genera un campo electromagnético durante el funciona- miento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesio- nes graves o incluso mortales, las personas que lleven un implante médi- co deberán consultar al médico y fabricante del implante antes de usar este producto. Conecte el cargador solamente con corriente alterna, de voltaje especificado en la etiqueta de clasificación del producto. No se deberá bajo ninguna circunstancia conectar una puesta a tierra a ninguna parte del producto. No utilice el producto si hay peligro de tormenta. Resguarde los contactos de la batería de la humedad. Seguridad personal ¡PELIGRO! ¡Peligro de asfixia! Las piezas pequeñas se pueden ingerir con facilidad. Los niños peque- ños corren el riesgo de asfixiarse con la bolsa. Por este motivo, manten- ga a los niños pequeños alejados del lugar de montaje. Utilice la sierra de pértiga telescópica sólo de manera ypara las funciones que se describen en estas instrucciones. El operario o usuario es responsable de acci- dentes o riesgos que ocurran a otras personas o su propiedad. Cuando haya sacado el tubo telescópico, tenga en cuenta el peligro que puedan correr terce- ros a su alrededor debido al aumento del radio de trabajo. ¡PELIGRO! Es posible que no se dé cuenta de que se acercan personas debido al ruido producido por el producto y por llevar protectores auditivos. Utilice ropas, guantes y botas adecuados. Evite el contacto con el aceite de la cadena, particularmente en el caso de que se reaccione alérgicamente al mismo. Inspeccione detenidamente el área donde se vaya a utilizar la sierra de pértiga telescópica y retire cualquier alambre, cables eléctricos ocultos y demás objetos extraños. Todos los trabajos de ajuste (inclinación del cabezal decorte, cambio del largo del tubo telescópico) deben ser realizados con la cubierta protectora puesta y sin apoyar la sierra de pértiga telescópica sobre el espadín. Antes de usar la máquina y después de que la misma haya recibido un golpe fuerte, compruebe si hay señal de desgaste /rotura o de daño y reparar si fuera necesario. Nunca utilice una sierra de pértiga telescópica incompleta o uno con modificacio- nes no autorizadas. Uso y cuidado de la herramienta mecánica Aprenda a detener el producto con rapidez en caso de emergencia. No sujete nunca la sierra de pértiga telescópica por la cubierta protectora. No utilice la sierra de pértiga telescópica si las instalaciones de protección están dañadas. No se deberá utilizar ninguna escalera mientras se esté usando la sierra de pértiga telescópica. Utilice el producto únicamente sobre tierra firme. Extraer el Accu: – antes de dejar la sierra de pértiga telescópica desatendida; – antes de limpiar cualquier bloqueo; – antes de revisar, limpiar o trabajar en la sierra de pértiga telescópica; – si se golpea algún objeto. La sierra de pértiga tele scópica no se deberá volver ausar hasta estar seguro de que toda la sierra de pértiga telescópica está en buenas condiciones de operación; – si la sierra de pértiga telescópica comienza a vibrar anormalmente. Revisar inmediatamente. Una vibración excesiva podría causar lesiones; – antes de pasar el producto a otra persona. ¡RIESGO DE LESIÓN! No toque la cadena. v Coloque el estuche de protección al terminar o interrumpir el trabajo. Mantenga todas las tuercas y tornillos apretados para asegurarse de que el producto está en condiciones de trabajo seguras. Si el producto se ha calentado durante el funcionamiento, déjelo enfriar antes de almacenarlo. La sierra de pértiga telescópica no se debe almacenar a una temperatura superior a 35 °C ni dejar expuesto a la luz directa del sol. No almacene la sierra de pértiga telescópica en lugares que presenten electrici- dad estática. Tenga cuidado con el material cortado que va cayendo. Trabaje sólo con la luz del día o con buena visibilidad.

¡PELIGRO! ¡Lesiones corporales! Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse. v Retire la batería y ponga la cubierta protectora sobre el espa- dín antes de montar el producto. El volumen de entrega incluye la sierra de pértiga telescópica, la batería, el cargador, la cadena, el espadín, la cubierta protectora con llave de hexágono interior y el manual de instrucciones. Montaje del mango telescópico [ fig. A1 / A2 ]:

en la unidad del motor

hasta alcanzar el tope. Preste una atención especial a que las dos marcas

se encuentren en posición opuesta.

Montaje de la correa portadora [ fig. A3 ]: ¡ATENCIÓN! Es imprescindible utilizar la correa portadora suministrada con el equipo.

1. Ensanche la abrazadera con presilla para la correa

, acóplela al mango y fíjela con el tornillo

2. Enganche el mosquetón

3. Ajuste la correa a la longitud deseada por medio del adaptador rápido.

¡PELIGRO! ¡Lesiones corporales! Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse. v Espere hasta que la cadena se haya detenido, retire la batería y ponga la cubierta protectora sobre el espadín antes de ajus- tar o transportar el producto. Cargar el Accu [ fig. O1 / O2 / O3 ]: ¡ATENCIÓN! v ¡Tenga en cuenta la tensión de red! La tensión de la fuente eléctrica debe coincidir con la indicada en el rótulo de modelo del cargador. La sierra de pértiga telescópica GARDENA ref. 14770-55 no incluye la batería ni el cargador en el volumen de entrega. El procedimiento inteligente de carga reconoce automáticamente el nivel de carga de la batería y procede a cargarla con la corriente óptima teniendo en cuenta la temperatura y la tensión de la batería. Esto preserva la batería y permite tenerla completamente cargada cuando está guardada en el cargador.

1. Apriete la tecla de desbloqueo

2. Conecte el cargador

3. Acople el cargador

Cuando el indicador de carga de la batería

que hay en el cargador parpadea en verde, se está cargando la batería. Cuando el indicador de carga de la batería

que hay en el cargador permanece encendido en verde, significa que la batería está completamente cargada (para la duración de la carga, consulte 7. DATOS TÉCNICOS).

4. Compruebe a intervalos regulares de tiempo el estado de carga

mientras está cargando.

5. Cuando la batería

esté completamente cargada, ya puede retirarla del cargador

Significado de los indicadores: Indicador del cargador [ fig. O3 ]: Luz intermitente de carga de la batería El proceso de carga se visualiza mediante el parpadeo del indicador de carga de la batería

Nota: solo es posible cargar si la temperatura de la batería se encuentra dentro del rango admisible de temperaturas, consulte 7. DATOS TÉCNICOS. Luz fija del indica-dorde carga de la batería La luz fija del indicador de carga de la batería señaliza que la batería ya está completamente cargada o que la temperatura de la batería está fuera del rango admisible de temperaturas y, por lo tanto, no es posible cargarla. En cuanto se alcanza una temperatura admisible, se procede acargar la batería.Si la batería no está acoplada, la luz fija del indicador de carga de la batería significa que el enchufe está conectado a la toma de corriente y que el cargador está listo para el funcionamiento. Indicador de nivel de carga de la batería

en el producto [ fig. O4 / O14 ]: Tras poner en marcha el producto, el indicador del nivel de carga de la batería

se enciende durante 5 segundos. Nivel de carga de la batería Indicador del nivel de carga de la batería un 67 a un 100 % de la carga

se iluminan en verde un 34 a un 66 % de la carga

se iluminan en verde un 11 a un 33 % de la carga

se ilumina en verde un 0 a un 10 % de la carga

parpadea en verde Si el LED

parpadea en verde, debe cargarse la batería. Si el LED de error

se enciende o parpadea, consulte 6. SOLUCIÓN DE AVERÍAS. Llenado con aceite para cadenas [ fig. O5 ]: ¡PELIGRO! Lesiones corporales por rotura de la cadena, si la cadena en el espadín no está lubricada suficientemente. v Compruebe antes de cada uso si se ha aplicado suficiente aceite para cadenas. Recomendamos el aceite para cadenas GARDENA ref. 6006 o un aceite mineral equivalente para cadenas, a la venta en comercios espe- cializados.

1. Desenrosque el tapón del depósito de aceite

2. Introduzca aceite para cadenas por el orificio de llenado

hasta que la mirilla

quede llena de aceite.

3. Vuelva a enroscar el tapón del depósito de aceite

en el orificio de llenado

4. Compruebe el sistema de lubricación de aceite.

Si se derrama aceite sobre el producto, límpielo a fondo. Comprobación del sistema de lubricación de aceite [ fig. O6 ]: v Dirija el espadín

a una superficie clara de corte de madera, manteniendo una distancia de unos 20 cm. La superficie deberá presentar señales visibles de aceite después de que la máquina haya estado en funcionamiento durante un minuto. ¡ATENCIÓN! ¡El espadín

no deberá ponerse nunca en contacto con arena ocon el suelo, pues supone un desgaste superior de la cadena! Posiciones de trabajo: La sierra de pértiga telescópica se puede hacer funcionar en 2posiciones de trabajo (arriba / abajo). Para cortar bien los bordes se deberán serrar las ramas gruesas en 2 etapas (ilustraciones análogas). Serrar arriba (ramas gruesas) [ fig. O6 /O7 /O8 ]:

1. Empiece a serrar la rama desde abajo como máx. hasta 1/3 del

diámetro (la cadena se desplaza hacia el tope delantero

2. Acabe de seccionar la rama serrándola desde arriba (la cadena se

desplaza hacia el tope posterior

Serrar abajo [ fig. O6 /O9 ]: v Acabe de seccionar la rama serrándola desde arriba (la cadena se desplaza hacia el tope posterior

Giro de la unidad de motor [ fig. O10 ]: La unidad de motor

se puede girar en pasos de 15° de 60° a – 60°.

1. Mantenga apretadas las dos teclas naranjas

y gire la unidad de motor

en el sentido deseado.

y deje enclavar la unidad de motor

se puede alargar en continuo hasta 50 cm.

hasta alcanzar la longitud deseada.

Puesta en marcha de la sierra de pértiga telescópica [ fig. O1 /O12 /O13 /O14 ]: ¡PELIGRO! ¡Lesiones corporales! Riesgo de lesión si el producto no se detiene al soltar la palanca de arranque v No puentee nunca los dispositivos de seguridad ni los inte- rruptores. Por ejemplo, no fije la palanca de arranque al asa de fijación. Antes de la puesta en marcha hay que comprobar las siguientes condiciones: – Se ha llenado suficiente aceite para cadenas y se ha compro- bado el sistema de lubricación (consulte 3. MANEJO). – La cadena está tensada (consulte 4. MANTENIMIENTO). Puesta en marcha: El producto está equipado con un dispositivo de seguridad de doble interruptor (palanca de arranque con bloqueo de seguridad) que evita una conexión accidental del producto.

en el alojamiento del Accu

hasta que quede encajado emitiendo un sonido perceptible.

2. Abra el cierre de resorte

de la cubierta protectora y retírela del espadín.

4. Empuje el bloqueo de seguridad

hacia delante y tire de la palanca de arranque

La sierra de pértiga telescópica se pone en marcha y el indicador de nivel de carga de la batería

se enciende durante 5 segundos.

5. Suelte el bloqueo de seguridad

2. Coloque la cubierta protectora sobre el espadín y ciérrela hasta

que se enclave el cierre de resorte

3. Apriete la tecla de desbloqueo

¡PELIGRO! ¡Lesiones corporales! Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse. v Espere hasta que la cadena se haya detenido, retire la batería y ponga la cubierta protectora sobre el espadín antes de reali- zar el mantenimiento del producto. Limpieza de la sierra de pértiga telescópica: ¡PELIGRO! ¡Lesiones corporales! Peligro de lesión y riesgo de dañar el producto. v No limpie el producto con agua ni tampoco con un chorro de agua (particularmente no limpie utilizando alta presión). v No limpie con productos químicos, inclusive bencina ni disolventes. Algunos pueden destruir piezas de plástico importantes. Las entradas de aire de ventilación siempre deben estar limpias.

1. Limpie la sierra de pértiga telescópica con un paño húmedo.

2. Limpie las entradas de aire de ventilación con un cepillo blando

(no utilice un destornillador).

3. Si es preciso, limpie el espadín con un cepillo.

Limpieza del Accu y del cargador: Asegúrese de que la superficie y los contactos del Accu y del cargador siempre estén limpios y secos antes de conectar el cargador. No utilice agua corriente. v Cargador: Limpie los contactos y las piezas de plástico con un paño suave y seco. v Batería: Limpie de vez en cuando las entradas de aire de ventilación y los contactos de la batería con un pincel suave, limpio y seco. Tensado de la cadena [ fig. M1 /M2 / M3 /M4 ]: ¡PELIGRO DE QUEMADURA! Una cadena tensada con demasiada fuerza puede cargar en exceso el motor y conllevar daños, por otro lado, una cadena con un tensado insuficiente puede tener como consecuencia que la misma se salga del carril. Una cadena tensada correctamente es garantía de los mejores resultados de corte, de un funcionamiento óptimo del Accu y, además, prolonga la vida útil del equipo. Por este motivo, recomendamos que se compruebe a intervalos regulares el grado de tensado, porque la longi- tud de lacadena se puede dilatar durante el uso (particularmente si la cadena es nueva; después del primer montaje hay que com probar el tensado de la cadena, después de que la sierra de cadena haya estado en funcionamiento durante unos minutos). v No obstante, la cadena no se deberá tensar de inmediato, sino habrá que esperar a que se haya enfriado. La llave de hexágono interior para los tornillos

se encuentra en la cubierta pro tectora

1. Afloje los dos tornillos

2. Levante la cadena

por el centro del espadín

. Debe quedar un resquicio de aprox. 2 – 3 mm.

en sentido horario si la cadena no está suficientemente tensa. Gire el tornillo de ajuste

en sentido antihorario si la cadena está demasiado tensa.

5. Ponga en marcha de la sierra de pértiga telescópica durante

6. Compruebe de nuevo el tensado de la cadena y, si es necesario,

Puesta fuera de servicio [ fig. O12 ]: El producto se deberá guardar fuera del alcance de los niños.

1. Coloque la cubierta protectora sobre el espadín y ciérrela hasta que

se enclave el cierre de resorte

4. Limpie la sierra de pértiga telescópica, la batería y el cargador de la

batería (consulte 4. MANTENIMIENTO).

5. Guarde la sierra de pértiga telescópica, la batería y el cargador de la

batería en un lugar seco, cerrado y a prueba de heladas. Cómo eliminar el producto usado: (según normativa Directiva 2012/19/UE) El producto no deberá eliminarse con la basura doméstica nor- mal. Se deberá eliminar según las normativas medioambientales vigentes locales. ¡IMPORTANTE! v Elimine el producto a través o por medio del puesto recolector de reciclaje del municipio respectivo. Cómo eliminar el Accu usado: Li-ion El Accu GARDENA contiene células de iones de litio que no se pueden juntar con las basuras domésticas normales al final de su vida útil. ¡IMPORTANTE! v Elimine los Accus a través o por medio del puesto recolector de reciclaje del municipio respectivo.

1. Descargue las células de iones de litio por completo (diríjase al

Servicio Técnico de GARDENA).

2. Asegure los contactos de las células de iones de litio contra

3. Elimine adecuadamente las células de iones de litio.

6. SOLUCIÓN DE AVERÍAS

¡PELIGRO! ¡Lesiones corporales! Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse. v Espere hasta que la cadena se haya detenido, retire la batería y ponga la cubierta protectora sobre el espadín antes de solu- cionar las averías del producto. Cambio de la cadena [ fig. M1 /M2 / M3 /T1 ]: ¡PELIGRO! ¡Lesiones corporales! Peligro de incisión por la cadena. v Utilice guantes protectores para cambiar la cadena. La cadena se deberá cambiar al constatar una reducción del rendimiento de corte (cadena sin filo). La llave de hexágono interior para los tornillos

se encuentra en la cubierta pro tectora

Sólo está permitido utilizar la Cadena y el espadín de recambio ref. 4048 o la Cadena de recambio ref. 4049 originales de GARDENA.

1. Desenrosque los dos tornillos

5. Limpie la unidad de motor

. Al hacerlo, preste especial atención a las juntas de goma de la carcasa y la tapa

6. Coloque la cadena nueva

empezando por el tope delantero

Asegúrese de que la cadena se mueva en la dirección correcta y que el tope delantero

quede orientado hacia arriba.

sobre la unidad de motor

de manera que el perno

quede insertado en el espadín

rodee el piñón de accionamiento

sobre la unidad del motor

. Preste aten- ción a la junta de goma.

10. Tense la cadena (consulte 4. MANTENIMIENTO).

Problema Posible causa SoluciónVida útil reducida La cadena está demasiado tensa.v Repita el proceso de tensado de la cadena (consulte Tensado de la cadena La cadena no está lubricada, porque falta aceite.v Agregue aceite para cadenas.No se puede detener la sierra de pértiga telescópicaLa palanca de arranque se agarrota.

Retire el Accu y suelte la palanca de arranque.El corte es irregular La cadena está sin filo o dañada.v Sustituya la cadena. La cadena está bloqueada La cadena está floja. v Repita el proceso de tensado de la cadena.La sierra de pértiga telescó-pica vibra fuertemente La cadena está floja. v Repita el proceso de tensado de la cadena.La sierra de pértiga telescó-pica no se pone en marcha o se detiene repentinamente.El LED parpadea en verde [ fig. O4 ] La batería está descargada. v Cargue la batería. La sierra de pértiga telescó-pica no se pone en marcha o se detiene repentinamente.El LED de error se ilumina en rojo [ fig. O4 ]La temperatura de la batería queda fuera del rango admisible.

Espere hasta que la tem- peratura de la batería se encuentre entre 0 °C y +45 °C.14770-20.960.01.indd 61 30.10.20 11:27ES

Problema Posible causa SoluciónLa sierra de pértiga telescó-pica no se pone en marcha o se detiene repentinamente.El LED de error se ilumina en rojo [ fig. O4 ]Entre los contactos de la batería de la sierra de pértiga telescó-pica hay gotas de agua o hume- dad.

Quite las gotas de agua / la humedad con un paño seco.El motor está bloqueado. v Retire el obstáculo. Vuelva aponerlo en marcha.La sierra de pértiga telescó-pica no se pone en marcha o se detiene repentinamente.El LED de error parpadea en rojo [ fig. O4 ]El producto está averiado. v Póngase en contacto con el Servicio Técnico de GARDENA.La sierra de pértiga telescó-pica no se pone en marcha o se detiene repentinamente.El LED de error no se enciende [ fig. O4 ]La batería no se ha montado correctamente en su alojamiento.v Coloque la batería correcta-mente en su alojamiento hasta que quede encajada emitiendo un sonido percep-tible.La batería está estropeada. v Sustituya la batería. El producto está averiado. v Póngase en contacto con el Servicio Técnico de GARDENA.No se puede cargar la batería.El indicador de carga de la batería permanece encendido [ fig. O3 ]La batería no está en su lugar o no está bien colocada.

Acople correctamente la batería al cargador.Los contactos de la batería están sucios.

Limpie los contactos de la batería (p. ej., acoplando ydesacoplando varias veces la batería. Si es preciso, sustituya la batería).La temperatura de la batería queda fuera del rango de temperaturas admisibles para la carga.

Espere hasta que la tem- peratura de la batería se encuentre entre 0 °C y +45 °C.La batería está estropeada. v Sustituya la batería. El indicador de carga de la batería no se enciende [ fig. O3 ]El enchufe del cargador no está (correctamente) enchufado.

Inserte completamente el enchufe en la toma de corriente.La toma de corriente, el cable de red o el cargador están estropeados.

Verifique la tensión de red. Si es preciso, solicite la ins-pección del cargador a un concesionario autorizado o al servicio de atención al cliente de GARDENA. NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, así como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

Sierra de pértiga telescópica con accuUnidad Valor (ref. 14770)Velocidad de cadena m/s 3,8Longitud de espadín mm 200Tipo de cadena px 90Capacidad del depósito de aceite

Largo máximo del tubotelescópicocm 0 – 50Peso (inclusive batería) kg 3,5Nivel de presión acústica L

Nivel de potencia acústica L

medido / garantizadoInseguridad k

90 / 93 Vibración brazo-mano a vhw

Inseguridad k vhw m/s

1,5 Método de medición:

DIN EN ISO 22867 NOTA: el valor indicado de emisión de vibraciones se ha medido según un pro-cedimiento de verificación estandarizado y se puede utilizar para comparar una herramienta eléctrica con otra. Este valor puede utilizarse para realizar una evaluación preliminar de la exposición. El valor de emisión de vibraciones puede variar durante el uso efectivo de la herramienta eléctrica.Batería del sistema PBA 18V 2,5Ah W-BUnidad Valor (ref. 14903)Tensión del Accu V (DC) 18Capacidad del Accu Ah 2,5Número de celdas (iones de litio) Cargadores adecuados para baterías del sistema POWER FOR ALL: AL 18..CV.Cargador AL 1810 CV P4AUnidad Valor (ref. 14900)Tensión a la red V (AC) 220 – 240Frecuencia de la red Hz 50 – 60Potencia nominal W 26Tensión de carga de la bateríaV (DC) 18Corriente máx. de carga de la bateríamA 1000Duración de la carga de la batería 80 % / 97 – 100 % (aprox.)PBA 18V 2,0Ah W-BPBA 18V 2,5Ah W-BPBA 18V 4,0Ah W-C

96 / 124120 / 154192 / 244Rango admisible de tem-peraturas para la carga°C 0 – 45Peso según el procedi-mientoEPTA 01:2014kg 0,17Nivel de protección / II Baterías adecuadas para el sistema POWER FOR ALL: PBA 18 V.

Cadena y espadín de recambio GARDENACadena y espadín de recambio. ref. 4048Cadena de recambio GARDENACadena de recambio. ref. 4049Aceite para sierras de cadena GARDENAPara la lubricación de la cadena. ref. 6006Batería del sistema GARDENAPBA 18V/45 P4APBA 18V/72 P4AAccu para una autonomía prolongada y para el intercambio.

ref. 14903ref. 14905Cargador rápido de batería GARDENA AL 1830 CV P4APara cargar rápidamente la batería del sistema POWER FOR ALL PBA 18V..W-..ref. 14901

9. SERVICIO / GARANTÍA

Servicio: Póngase en contacto por favor con la dirección postal indicada en el dorso. Declaración de garantía: En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados. GARDENA Manufacturing GmbH concede para todos los productos nue- vos originales GARDENA una garantía de 2 años a partir de la fecha de compra al distribuidor, siempre y cuando los productos hayan sido utiliza- dos exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de manera demostrable por defectos de materiales o de fabri- cación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita, nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las reco- mendaciones que aparecen en las instrucciones de operación.

• Ni el cliente ni terceros han intentado abrir o reparar el producto.

• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.

• Se presenta el tique de compra. El deterioro gradual por efecto del uso de las piezas y componentes (por ejemplo, cuchillas, piezas de sujeción de las cuchillas, turbinas, bombillas, correas trapezoidales y dentadas, rodetes, filtros de aire, bujías), los cam- 14770-20.960.01.indd 62 30.10.20 11:27ES

bios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía. Esta garantía de fábrica se limita al suministro de recambios y a la repara- ción conforme a las condiciones mencionadas anteriormente. La garantía de fábrica no puede utilizarse como base para reclamar otros derechos al fabricante, como una indemnización por daños y perjuicios. Esta garantía de fábrica no afecta los derechos de garantía legal y contractual existen- tes frente al distribuidor / vendedor. La garantía de fábrica está sujeta a la legislación de la República Federal de Alemania. Si su caso queda cubierto por la garantía, envíe en un paquete debida- mente franqueado el producto defectuoso, junto con una copia del tique de compra y una descripción del defecto, a la dirección del servicio de atención al cliente de GARDENA. Piezas de desgaste: La cadena y el espadín son piezas de desgaste y están excluidas de la garantía.
