TCS 2018 P4A - Tăietoare de Gard viu GARDENA - Manual de utilizare gratuit

Tip produs	Foarfecă pentru înălțime (taie-gard) pe acumulator
Marcă	Gardena
Model	TCS 2018 P4A (ref. 14770)
Alimentare	Baterie Li-Ion 18 V POWER FOR ALL System
Greutate (cu baterie)	3,5 kg
Lungimea lamei	200 mm
Viteza lanțului	3,8 m/s
Volumul rezervorului de ulei	60 cm³
Domeniul de ieșire al tubului telescopic	0 până la 50 cm (reglaj continuu)
Nivel de presiune acustică (Lpa)	73 dB(A)
Nivel de putere acustică garantat	93 dB(A)
Vibrații mână-braț	1 m/s²
Tip lanț	90 px
Capacitate de tăiere max.	Crengi până la 8 cm diametru
Înclinarea capului	5 poziții cu pas de 30° (aproximativ)
Baterie compatibilă	Sistem POWER FOR ALL PBA 18V (ex. ref. 14903 2,5 Ah)
Încărcător furnizat	AL 1810 CV P4A (ref. 14900), 220-240 V~, 50-60 Hz
Timp de încărcare (80%/100%)	120 min / 154 min (baterie 2,5 Ah)
Dispozitiv de siguranță	Comutator dublu (pârghie de pornire + buton de blocare)
Lubrifiere	Automată, rezervor de ulei integrat
Piese de uzură	Lanț și lamă (ref. 4048/4049), ulei (ref. 6006)
Garanție	2 ani (piese de uzură excluse)

Întrebări frecvente - TCS 2018 P4A GARDENA

Cum se încarcă bateria foarfecii Gardena TCS 2018 P4A ?

Scoateți bateria din locaș apăsând butonul de deblocare. Conectați încărcătorul (AL 1810 CV) la o priză de perete, apoi conectați bateria. Ledul verde intermitent indică încărcarea; când rămâne aprins fix, bateria este plină. Deconectați apoi bateria.

Ce ulei să folosesc pentru lanț?

Folosiți ulei special pentru drujbe, de preferință ulei Gardena ref. 6006 sau un ulei mineral de calitate echivalentă. Turnați-l în rezervor (capac negru) până la nivelul indicatorului.

Cum se întinde lanțul?

Slăbiți cele două șuruburi de pe lateralul lamei cu ajutorul cheii Allen furnizate. Ridicați lanțul la mijlocul lamei: distanța trebuie să fie de 2-3 mm. Rotiți șurubul de reglaj în sens orar pentru a întinde, antiorar pentru a slăbi. Strângeți șuruburile și verificați după câteva minute de utilizare.

Ce fac dacă foarfeca nu pornește?

Verificați mai întâi bateria: este încărcată? LED-urile verzi intermitente semnalează o baterie goală. Dacă LED-ul roșu se aprinde, așteptați ca temperatura bateriei să revină între 0 °C și 45 °C. Curățați contactele dacă este necesar. Dacă nimic nu funcționează, contactați serviciul post-vânzare Gardena.

Se poate folosi foarfeca în ploaie?

Nu. Aparatul nu trebuie expus la ploaie sau umiditate. Folosiți-l numai pe vreme uscată și în condiții bune de vizibilitate. Păstrați bateria și încărcătorul la adăpost de apă.

Care este distanța de siguranță față de liniile electrice?

Stați la cel puțin 10 metri de liniile electrice. Contactul cu o linie sub tensiune poate duce la electrocutare mortală.

Cum se curăță foarfeca după utilizare?

Scoateți bateria și puneți capacul de protecție. Curățați aparatul cu o cârpă umedă, fără apă sau jet de înaltă presiune. Periați fantele de aerisire cu o perie moale. Nu folosiți solvenți.

Ce echipamente de protecție să port?

Purtați întotdeauna o cască de protecție, ochelari de siguranță, mănuși antiderapante, încălțăminte de siguranță antiderapantă și protecție auditivă (căști anti-zgomot).
Atenție: purtarea protecției auditive poate reduce percepția zgomotelor din jur.

Cum se înlocuiește lanțul?

Folosiți mănuși. Slăbiți cele două șuruburi și scoateți capacul. Îndepărtați lanțul vechi și lama. Așezați lanțul nou pe lamă respectând sensul de rotație. Montați lama pe unitatea motorului angajând șurubul, apoi puneți capacul la loc. Întindeți lanțul conform indicațiilor.

Unde găsesc piese de schimb pentru Gardena TCS 2018 P4A?

Piesele originale Gardena sunt disponibile la dealerii autorizați: lanț și lamă ref. 4048 (set) sau lanț singur ref. 4049, ulei ref. 6006, baterie suplimentară ref. 14903 (2,5 Ah) sau 14905 (4,0 Ah), încărcător rapid ref. 14901. Contactați serviciul post-vânzare Gardena la 0810 00 78 23.

MANUAL DE UTILIZARE TCS 2018 P4A GARDENA

Foarfeca cu acumulator pentru rărirea crengilor copacilor înalți

RO Foarfecă cu acumulator pentru rărirea crengilor copacilor înalți

1. SIGURANȚĂ 130 2. MONTAJUL 133 3. OPERAREA 133
2. ÎNTREȚINEREA 134
3. DEPOZITAREA 134
4. REMEDIEREA DEFECȚIUNILOR 135 7. DATE TEHNICE 135 8. ACCESORII 136
5. SERVICE/GARANȚIE 136

Traducerea instrucțiunilor originale.

Produsul nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau intelectuale reduse sau de către persoane fără experiența și/sau cunoștințele necesare,

exceptând cazul în care aceste persoane sunt supravegheate de o persoană responsabilă pentru siguranța lor sau au primit instrucțiuni de la aceasta referitor la utilizarea produsului. Copiii trebuie să fie supravegheați pentru a se asigura că nu se joacă cu produsul. Utilizarea produsului este recomandată începând de la vârsta de 16 ani.

Utilizare conform destinației:

Foarfeca GARDENA pentru rărirea crengilor copacilor înalți este destinată răririi crengilor copacilor înalți, tufișurilor, gardurilor vii și arbuștilor cu un diametru al crengii tăiate de max. 8 cm în gospodării și grădini de hobby.

Produsul nu este destinat utilizării continue.

PERICOL! Leziuni corporale!

→ Este interzisă folosirea foarfecii pentru rărirea crengilor copacilor înalți pentru tăierea copacilor. Crengile se vor îndepărta în bucăți, pentru a evita lovirea prin crengile care cad sau care sar sus după cădere. În timpul tăierii nu stați sub creangă! Nu se va folosi pentru îngrijirea iazurilor.

1. SIGURANTA

IMPORTANT!

Citiți atent instrucțiunile de utilizare și păstrați-le pentru o utilizare ulterioară.

Simbolurile de pe produs:

Citiți cu atenție instrucțiunile de utilizare pentru a vă asigura că ați înțeles toate comenzile și rolul acestora.

Purtați în permanență protecție pentru ochi și urechi.

Pericol de moarte prin electrocutare!

Nu expuneți la ploaie.

Direcția de deplasare a lanțului.

Pentru încărcător: Scoateți imediat din priză, dacă respectivul cablu este deteriorat sau tăiat.

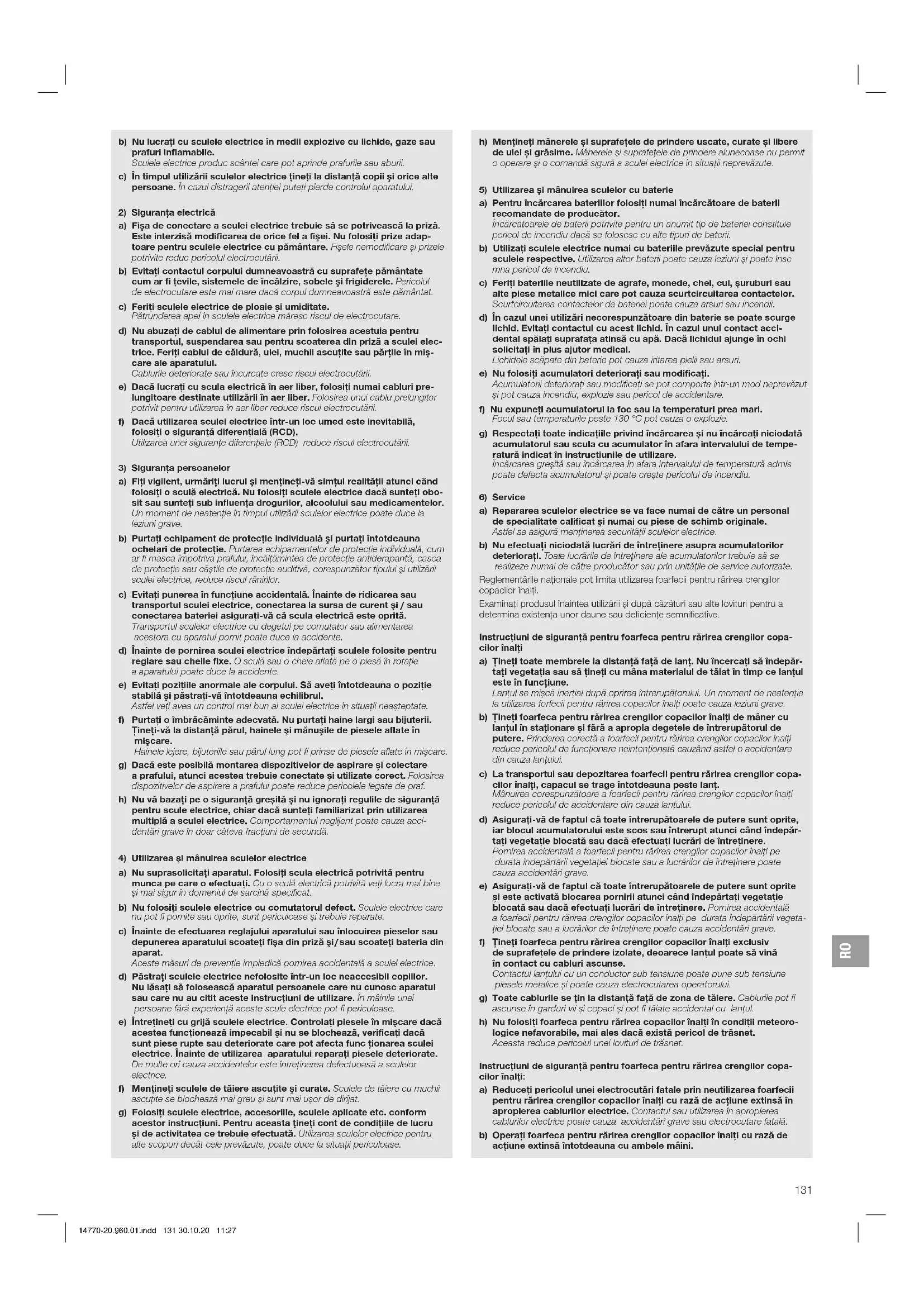

Instrucțiuni generale de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTISMENT!

Citiți toate instrucțiunile de siguranță, instrucțiunile de utilizare, ilustrațiile și datele tehnice aferente acestei scule electrice. Respectarea neglijentă a instrucțiunilor de siguranță și a instrucțiunilor de utilizare poate duce la electrocutare, incendii și/sau accidente grave.

Păstrați instrucțiunile de siguranță și instrucțiunile de utilizare pentru

Utilizarea utilajului, noțiunea de "sculă electrică" folosită în instrucțiunile de siguranță se referă atât la sculele electrice alimentate de la rețea (cu cablu), cât și la sculele electrice cu baterie (fără cablu).

1) Siguranța la locul de muncă a) Țineți curat domeniul de lucru și asigurați o iluminare bună. Domeniile de lucru neordonate și neiluminate pot duce la accidente.

b) Nu lucrați cu sculele electrice în medii explozive cu lichide, gaze sau prafuri inflamabile. Sculele electrice produc scântei care pot aprinde prafurile sau aburii. c) În timpul utilizării sculelor electrice, țineți la distanță copiii și orice alte persoane. În cazul distragerii atenției, puteți pierde controlul operațiunii.

2) Siguranța electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească la priză. Este interzisă modificarea de orice fel a fișei. Nu folosiți prize adaptoare pentru sculele electrice cu împământare. Fișele nemodificate și prizele potrivite reduc pericolul electrocutării.

b) Evitați contactul corporal cu suprafețe împământate, cum ar fi țevile, sistemele de încălzire, sobele și frigiderele. Pericolul de electrocutare este mai mare dacă corpul dumneavoastră este împământat.

c) Feriți sculele electrice de ploaie și umiditate. Pătrunderea apei în sculele electrice mărește riscul de electrocutare.

d) Nu abuzați de cablul de alimentare prin folosirea acestuia pentru transportul, suspendarea sau pentru scoaterea din priză a sculei electrice. Feriți cablul de căldură, ulei, muchii ascuțite sau părți în mișcare ale aparatului. Cablurile deteriorate sau încurcate cresc riscul electrocutării.

e) Dacă lucrați cu scula electrică în aer liber, folosiți numai cabluri prelungitoare destinate utilizării în aer liber. Folosirea unui cablu prelungitor potrivit pentru utilizarea în aer liber reduce riscul electrocutării.

f) Dacă utilizarea sculei electrice într-un loc umed este inevitabilă, folosiți o siguranță diferențială (RCD). Utilizarea unei siguranțe diferențiale (RCD) reduce riscul electrocutării.

3) Siguranța persoanelor

a) Fiți vigilenți, urmăriți lucrul și mențineți-vă simțul realității atunci când folosiți o sculă electrică. Nu folosiți sculele electrice dacă sunteți obosit sau sunteți sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la leziuni grave.

b) Purtați echipamente de protecție individuală și purtați întotdeauna ochelari de protecție. Purtarea echipamentelor de protecție individuală, cum ar fi masca împotriva prafului, încălțămintea de protecție antiderapantă, casca de protecție sau căștile de protecție auditivă, corespunzător tipului și utilizării sculei electrice, reduce riscul rănirilor.

c) Evitați punerea în funcțiune accidentală. Înainte de ridicarea sau transportul sculei electrice, conectarea la sursa de curent și/sau conectarea bateriei, asigurați-vă că scula electrică este oprită. Transportul sculelor electrice cu degetul pe comutator sau alimentarea acestora cu aparatul pornit poate duce la accidente.

d) Înainte de pornirea sculei electrice, îndepărtați sculele folosite pentru reglaj sau cheile fixe. O sculă sau o cheie aflată pe o piesă în rotație a aparatului poate duce la accidente.

e) Evitați pozițiile anormale ale corpului. Să aveți întotdeauna o poziție stabilă și păstrați-vă întotdeauna echilibrul. Astfel veți avea un control mai bun al sculei electrice în situații neașteptate.

f) Purtați o îmbrăcăminte adecvată. Nu purtați haine largi sau bijuterii. Țineți-vă la distanță părul, hainele și mănușile de piesele aflate în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.

g) Dacă este posibilă montarea dispozitivelor de aspirare și colectare a prafului, atunci acestea trebuie conectate și utilizate corect. Folosirea dispozitivelor de aspirare a prafului poate reduce pericolele legate de praf.

h) Nu vă bazați pe o siguranță greșită și nu ignorați regulile de siguranță pentru scule electrice, chiar dacă sunteți familiarizat prin utilizarea îndelungată a sculei electrice. Comportamentul neglijent poate cauza accidentări grave în doar câteva fracțiuni de secundă.

4) Utilizarea și manuirea sculelor electrice

a) Nu suprasolicitați aparatul. Folosiți scula electrică potrivită pentru munca pe care o efectuați. Cu o sculă electrică potrivită veți lucra mai bine și mai sigur în domeniul de sarcină specificat. b) Nu folosiți sculele electrice cu comutatorul defect. Sculele electrice care nu pot fi pornite sau oprite sunt periculoase și trebuie reparate. c) Înainte de efectuarea reglajului aparatului sau înlocuirea pieselor sau depunerea aparatului, scoateți fișa din priză și/sau scoateți bateria din aparat. Aceste măsuri de prevenție împiedică pornirea accidentală a sculei electrice. d) Păstrați sculele electrice nefolosite într-un loc inaccesibil copiilor. Nu lăsați să folosească aparatul persoane care nu cunosc aparatul sau care nu au citit aceste instrucțiuni de utilizare. În mâinile unei persoane fără experiență, aceste scule electrice pot fi periculoase. e) Întrețineți cu grijă sculele electrice. Controlați piesele în mișcare dacă acestea funcționează impecabil și nu se blochează, verificați dacă sunt piese rupte sau deteriorate care pot afecta funcționarea sculei electrice. Înainte de utilizarea aparatului, reparați piesele deteriorate. De multe ori cauza accidentelor este întreținerea defectuoasă a sculelor electrice. f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere cu muchii ascuțite se blochează mai greu și sunt mai ușor de dirijat. g) Folosiți sculele electrice, accesoriile, sculele aplicate etc. conform acestor instrucțiuni. Pentru aceasta țineți cont de condițiile de lucru și de activitatea ce trebuie efectuată. Utilizarea sculelor electrice pentru alte scopuri decât cele prevăzute poate duce la situații periculoase.

h) Mențineți mânerele și suprafețele de prindere uscate, curate și libere de ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit o operare și o comandă sigură a sculei electrice în situații neprevăzute.

5) Utilizarea și manevrarea sculelor cu baterii

a) Pentru încărcarea bateriilor folosiți numai încărcătoare de baterii recomandate de producător. Încărcătoarele de baterii potrivite pentru un anumit tip de baterie pot crea pericol de incendiu dacă sunt folosite cu alte tipuri de baterii. b) Utilizați sculele electrice numai cu bateriile prevăzute special pentru sculele respective. Utilizarea altor baterii poate cauza leziuni și poate crește pericolul de incendiu. c) Feriți bateriile neutilizate de agrafe, monede, chei, cuie, șuruburi sau alte piese metalice mici care pot cauza scurtcircuitarea contactelor. Scurtcircuitarea contactelor de baterii poate cauza arsuri sau incendiu. d) În cazul unei utilizări necorespunzătoare, din baterie se poate scurge lichid. Evitați contactul cu acest lichid. În cazul unui contact accidental, spălați suprafața atinsă cu apă. Dacă lichidul ajunge în ochi, solicitați în plus ajutor medical. Lichidele scăpate din baterii pot cauza iritații ale pielii sau arsuri. e) Nu folosiți acumulatori deteriorați sau modificați. Acumulatorii deteriorați sau modificați se pot comporta într-un mod neprevăzut și pot cauza incendiu, explozie sau pericol de accidentare. f) Nu expuneți acumulatorii la foc sau la temperaturi prea mari. Focul sau temperaturile peste 130°C pot cauza explozie. g) Respectați indicațiile privind încărcarea și nu încărcați niciodată acumulatorul sau scula cu acumulator în afara intervalului de temperatură indicat în instrucțiunile de utilizare. Încărcarea greșită sau încărcarea în afara intervalului de temperatură admis poate defecta acumulatorul și poate crește pericolul de incendiu.

6) Service

a) Repararea sculelor electrice se va face numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel se asigură menținerea securității sculelor electrice. b) Nu efectuați niciodată lucrări de întreținere asupra acumulatorilor deteriorați. Toate lucrările de întreținere ale acumulatorilor trebuie să se realizeze numai de către producător sau prin unitățile de service autorizate.

Reglementările naționale pot limita utilizarea foarfecii pentru tăierea crengilor copacilor înalți.

Examinați produsul înaintea utilizării și, după căderi sau alte lovituri, verificați dacă există daune sau deficiențe semnificative.

Instrucțiuni de siguranță pentru foarfeca pentru tăierea crengilor copacilor înalți

a) Țineți toate membrele la distanță de lanț. Nu încercați să îndepărtați vegetația sau să prindeți cu mâna materialul de tăiat în timp ce lanțul este în funcțiune. Lanțul se mișcă inerțial după oprirea întrerupătorului. Un moment de neatenție la utilizarea forței pentru tăierea copacilor înalți poate cauza leziuni grave. b) Țineți foarfeca pentru rărirea crengilor copacilor înalți de mâner cu lanțul în staționare și fără a apropia degetele de întrerupătorul de putere. Prinderea corectă a foarfecii pentru rărirea crengilor copacilor înalți reduce pericolul de funcționare neintenționată cauzând astfel o accidentare din cauza lanțului. c) La transport sau la depozitare, foarfeca pentru rărirea crengilor copacilor înalți, capacul se trage întotdeauna peste lanț. Mânuirea corespunzătoare a foarfecii pentru rărirea crengilor copacilor înalți reduce pericolul de accidentare din cauza lanțului. d) Asigurați-vă de faptul că toate întrerupătoarele de putere sunt oprite, iar blocul acumulatorului este scos sau întrerupt atunci când îndepărtați vegetația blocată sau dacă efectuați lucrări de întreținere. Pornirea accidentală a foarfecii pentru rărirea crengilor copacilor înalți pe durata îndepărtării vegetației blocate sau a lucrărilor de întreținere poate cauza accidentări grave. e) Asigurați-vă de faptul că toate întrerupătoarele de putere sunt oprite și este activată blocarea pornirii atunci când îndepărtați vegetația blocată sau dacă efectuați lucrări de întreținere. Pornirea accidentală a foarfecii pentru rărirea crengilor copacilor înalți pe durata îndepărtării vegetației blocate sau a lucrărilor de întreținere poate cauza accidentări grave. f) Țineți foarfeca pentru rărirea crengilor copacilor înalți exclusiv de suprafețele de prindere izolate, deoarece lanțul poate să vină în contact cu cabluri ascunse. Contactul lanțului cu un conductor sub tensiune poate pune sub tensiune piesele metalice și poate cauza electrocutarea operatorului. g) Toate cablurile se țin la distanță față de zona de tăiere. Cablurile pot fi ascunse în garduri vii și copaci și pot fi tăiate accidental cu lanțul. h) Nu folosiți foarfeca pentru rărirea copacilor înalți în condiții meteorologice nefavorabile, mai ales dacă există pericol de trăsnet. Aceasta reduce pericolul de lovitură de trăsnet.

Instrucțiuni de siguranță pentru foarfeca pentru rărirea crengilor copacilor înalți:

a) Reduceți pericolul unei electrocutări fatale prin neutilizarea foarfecii pentru rărirea crengilor copacilor înalți cu rază de acțiune extinsă în apropierea cablurilor electrice. Contactul sau utilizarea în apropierea cablurilor electrice poate cauza accidente grave sau electrocutare fatală. b) Operați foarfeca pentru rărirea crengilor copacilor înalți cu rază de acțiune extinsă întotdeauna cu ambele mâini.

Țineți foarfeca pentru rărirea crengilor copacilor înalți cu rază de acțiune extinsă cu ambele mâini pentru a evita pierderea controlului.

Purtați cască de protecție la utilizarea foarfecii pentru rărirea crengilor copacilor înalți cu rază extinsă peste înălțimea capului. Resturile căzute pot cauza accidentări grave.

Țineți foarfeca pentru rărirea crengilor copacilor înalți cu ambele mâini de ambele mânere.

Foarfeca pentru rărirea crengilor copacilor înalți este prevăzută pentru lucrări în care operatorul stă pe sol, nu pe o scară sau altă suprafață instabilă.

Înainte de utilizarea foarfecii pentru rărirea crengilor copacilor înalți, asigurați-vă de faptul că elementele de blocare ale tuturor pieselor mobile (de ex. ale tijei extinse și ale elementului rabatabil) se află în poziția de blocare.

Instrucțiuni de siguranță suplimentare: Manevrarea sigură a acumulatorului

Citiți instrucțiunile de siguranță și instrucțiunile de utilizare.

Nerespectarea instrucțiunilor de siguranță și a instrucțiunilor de utilizare poate cauza electrocutare, incendiu și/sau accidente grave.

Păstrați bine aceste instrucțiuni. Folosiți încărcătorul numai dacă ați evaluat complet toate funcțiile și dacă le puteți folosi fără limitări, sau dacă ați primit instrucțiuni corespunzătoare.

Feriți încărcătorul de ploaie sau umiditate.

→ Supravegheați utilizarea încărcătorului și păstrați-l curat. În acest fel asigurați faptul că nu este posibilă joaca copiilor cu încărcătorul. → Încărcați numai acumulatoare Li-ion de tipul POWER FOR ALL System PBA 18V, de la o capacitate de 1,5 Ah (începând cu 5 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a acumulatorului de la încărcător. Nu încărcați acumulatori nereîncărcabili. În caz contrar există pericol de incendiu și de explozie. Pătrunderea apei într-un aparat electric mărește riscul de electrocutare. → Mențineți încărcătorul curat. Din cauza murdăriei există pericol de electrocutare. → Înaintea fiecărei utilizări verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul dacă observați daune. Nu deschideți singur încărcătorul și solicitați repararea acestuia numai de către personal de specialitate calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele deteriorate cresc riscul electrocutării. → Nu operați încărcătorul pe o bază ușor inflamabilă (de ex. hârtie, materiale textile etc.) resp. într-un mediu inflamabil. Există pericol de incendiu din cauza încălzirii încărcătorului la încărcare. → Dacă este nevoie de înlocuirea cablului de alimentare, aceasta trebuie efectuată de către GARDENA sau de un service autorizat pentru scule electrice GARDENA, pentru a evita potențiale amenințări la adresa siguranței. → Nu operați produsul pe durata încărcării acestuia. → Aceste instrucțiuni de siguranță sunt valabile numai pentru acumulatori Li-ion ai POWER FOR ALL SYSTEMS PBA 18V. → Folosiți acumulatorul numai pentru produsele producătorului de sistem POWER FOR ALL. Numai în acest fel este protejat acumulatorul contra suprasolicitării periculoase. → Încărcați acumulatorii folosiți numai cu încărcătoare recomandate de producător. Încărcătorul, potrivit pentru un anumit tip de acumulator, constituie pericol de incendiu dacă se folosește cu alte tipuri de acumulatori. → Acumulatorul este încărcat parțial la livrare.

Pentru asigurarea capacității complete a acumulatorului, încărcați complet acumulatorul în încărcător înaintea primei utilizări.

→ Păstrați acumulatorii într-un loc neaccesibil copiilor. → Nu deschideți acumulatorul. Există pericol de scurtcircuitare. → La deteriorare sau utilizare neconformă a acumulatorului pot rezulta vapori. Acumulatorul poate să ardă sau poate exploda. Alimentați cu aer proaspăt și consultați un medic în caz de afecțiuni. Vaporii pot irita căile respiratorii. → În cazul unei utilizări necorespunzătoare sau dacă acumulatorul este deteriorat se poate scurge lichid inflamabil din acumulator. Evitați contactul cu acest lichid. În cazul unui contact accidental spălați suprafața atinsă cu apă. Dacă lichidul ajunge în ochi solicitați în plus ajutor medical. Lichidele scăpate din acumulator pot cauza iritații ale pielii sau arsuri. → Dacă acumulatorul este defect, se poate scurge lichid și se pot uda obiectele învecinate. Verificați piesele afectate. Curățați-le sau înlocuiți-le, dacă este cazul. → Nu scurtcircuitați acumulatorul. Feriți acumulatorul neutilizat de agrafe, monede, chei, cuie, șuruburi sau alte piese metalice mici, care pot cauza scurtcircuitarea contactelor. Scurtcircuitarea contactelor acumulatorului poate cauza arsuri sau incendiu. → Este posibilă deteriorarea acumulatorului din cauza obiectelor ascuțite, ca de ex. cuie sau șurubelnițe, sau prin forțe externe. Se poate produce un scurtcircuit intern, iar acumulatorul poate să ardă, să scoată fum, să explodeze sau să se supraîncarce. → Nu efectuați niciodată lucrări de întreținere asupra acumulatorilor deteriorați. Toate lucrările de întreținere ale acumulatorilor trebuie să se realizeze numai de către producător sau prin unități de service autorizate.

Protejați acumulatorul contra căldurii, de ex. și contra radiației solare de durată, a focului, a murdăriei, a apei și a umezelii. Există pericol de explozie și scurtcircuitare.

→ Operați și depozitați acumulatorul numai la o temperatură ambiantă cuprinsă între -20°C și +50°C. Nu lăsați acumulatorul în mașină, de ex., pe durata verii. La temperaturi < 0°C pot să apară limitări ale capacității specifice aparatului. → Încărcați acumulatorul numai la temperaturi ambiante cuprinse între 0°C și +45°C. Încărcarea în afara intervalului de temperatură poate deteriora acumulatorul sau crește pericolul de incendiu.

Siguranța electrică

PERICOL! Stop cardiac!

În timpul funcționării acest produs generează un câmp electromagnetic. În anumite condiții acest câmp poate afecta funcționarea implanturilor medicale active sau pasive. Pentru a exclude situațiile care pot însemna accidentare gravă sau mortală, persoanele cu implanturi medicale trebuie să-și consulte medicul sau producătorul implantului înainte de utilizarea acestui produs.

Încărcătorul se va conecta numai la tensiune de curent alternativ specificată pe plăcuța de tip.

În nici un caz nu conectați împământarea la nici o piesă a produsului.

Nu folosiți produsul la pericol de furtună.

Protejați contactele acumulatorului de umiditate.

Siguranța personală

PERICOL! Pericol de asfixiere!

Piesele mai mici pot fi înghițite. Punga de polietilenă înseamnă pericol de asfixiere pentru copiii mici. În timpul montajului, țineți la distanță copiii mici.

Foarfeca pentru rărirea crengilor copacilor înalți se va utiliza numai în modul prevăzut. Operatorul sau utilizatorul este responsabil pentru accidentarea sau expunerea la pericole a altor persoane sau bunuri. Acordați atenție în mod special periclitării unor terți datorită razei de lucru mărite prin extinderea telescopică.

PERICOLE!

Din cauza protecției auditive purtate și a zgomotelor generate de produs, este posibil să nu se observe apropierea personalului.

Purtați întotdeauna haine și mănuși adecvate și pantofi rezistenți.

Evitați contactul cu uleiul lanțului, îndeosebi dacă sunteți alergici la el.

Verificați zonele unde intenționați să folosiți foarfeca pentru rărirea crengilor copacilor înalți și îndepărtați orice sârmă, cablu electric sau alte obiecte străine.

Toate activitățile de reglare (inclusiv capul de tăiere, modificarea lungimii țevii telescopice) se vor efectua cu apărătorul montat și aveți grijă să nu rezemați de șina foarfecii pentru rărirea crengilor copacilor înalți.

Înainte de utilizare și după un șoc puternic, mașina trebuie supusă unei verificări cu privire la urmele unei ruperi sau deteriorări și reparați-o dacă este necesar.

Nu încercați în nici o împrejurare să lucrați cu o foarfecă pentru rărirea crengilor copacilor înalți incompletă sau supusă unor modificări neautorizate.

Utilizarea și întreținerea sculelor electrice

Produsul se oprește automat în caz de urgență. Nu țineți niciodată foarfecele de tăiat crengi deasupra capului.

Nu folosiți foarfecele pentru tăierea crengilor înalte dacă dispozitivele de protecție sunt deteriorate.

Este interzisă folosirea scărilor în timpul utilizării foarfecelei pentru tăierea crengilor înalte.

Folosiți produsul numai așezat vertical pe o podea solidă.

Scoaterea acumulatorului:

• Asigurați-vă că foarfecele pentru tăierea crengilor înalte rămâne oprit -
• înainte de a curăța o înfundare;
• înainte de verificarea sau curățarea foarfecelei pentru tăierea crengilor înalte sau înainte de a efectua lucrări la aceasta;
• când întâlniți un obiect. Foarfecele pentru tăierea crengilor înalte poate fi folosit din nou numai după ce vă asigurați în mod absolut că foarfecele pentru tăierea crengilor înalte complet se află într-o stare de funcționare sigură;
• când foarfecele pentru tăierea crengilor înalte cade sau vibrează puternic. Efectuați imediat o verificare. Vibrațiile excesive pot provoca vătămări;
• înainte de predarea produsului către o altă persoană.

PERICOL DE ACCIDENTARE!

Nu atingeți lanțul!

→ În cazul întreruperii sau a încheierii lucrului, aplicați acoperirea de protecție.

Pentru a asigura o stare de funcționare sigură a produsului, toate piulițele și șuruburile trebuie strânse ferm.

În cazul în care produsul a devenit fierbinte în timpul funcționării, lăsați produsul să se răcească înainte de depozitare.

Este interzisă depozitarea foarfecii pentru tăierea crengilor copacilor înalți la temperaturi peste 35°C sau expunerea la radiații solare directe. Foarfeca pentru tăierea crengilor copacilor înalți nu se va depozita în locuri cu electricitate statică.

Atenție la căderea vegetației.

Lucrați numai în timpul zilei sau în condiții de vizibilitate bună.

2. MONTAJUL

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înaintea montării produsului scoateți acumulatorul și împingeți apărătoarea peste șină.

Volumul livrat conține foarfeca pentru tăierea crengilor copacilor înalți, acumulatorul, încărcătorul, lanțul, șina, apărătoarea cu cheile imbus și aceste instrucțiuni de utilizare.

Montarea tubului telescopic [Fig. A1/A2]:

1. Împingeți tubul telescopic ② până la opritor în unitatea motorului ①. Pentru aceasta, cele două marcaje ⑧ trebuie să fie față în față.
2. Strângeți piulița gri ①

Montarea curelei [Fig. A3]:

Este obligatorie folosirea curelei de umăr livrate împreună cu produsul.

1. Lărgiți inelul ④, montați-l pe bară și strângeți-l cu șurubul ⑤.
2. Prindeți carabina 6 pe inel (4).
3. Reglați lungimea curelei la dimensiunea dorită cu ajutorul dispozitivului de prindere rapidă.

3. OPERAREA

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înaintea reglării sau transportării produsului, așteptați până când lanțul se oprește complet, scoateți acumulatorul și trageți apărătoarea peste șină.

Încărcarea bateriei [Fig. 01/02/03]:

→ Acordați atenție tensiunii de rețea! Tensiunea sursei electrice trebuie să corespundă indicațiilor de pe plăcuța de identificare a încărcătorului.

La foarfeca pentru tăierea crengilor copacilor înalți GARDENA art. 14770-55, acumulatorul și încărcătorul nu sunt conținute în volumul de livrare.

Datorită procesului inteligent de încărcare, se detectează automat starea de încărcare a acumulatorului și, în funcție de temperatură și tensiunea acumulatorului, este încărcat cu curentul optim.

În felul acesta se menajează acumulatorul și rămâne întotdeauna complet încărcat dacă este păstrat în încărcător.

1. Apăsați butonul de deblocare A și scoateți acumulatorul 8 din locașul bateriei D.
2. Conectați încărcătorul de baterii © într-o priză.
3. Împingeți încărcătorul de acumulator @ pe acumulator 8.

Dacă indicatorul gradului de încărcare al acumulatorului de pe încărcător luminează verde intermitent, acumulatorul este în curs de încărcare.

Dacă indicatorul gradului de încărcare al acumulatorului de pe încărcător este aprins permanent, acumulatorul este complet încărcat (timpul de încărcare, vezi 7. DATE TEHNICE). 4. În timpul încărcării verificați regulat gradul de încărcare.

1. Dacă acumulatorul 8 este încărcat complet, puteți separa acumulatorul 8 de încărcător.

Afișaj pe încărcător [Fig. O3]:

Lumină intermitentă la indicatorul gradului de încărcare al acumulatorului (2)

Procesul de încărcare este semnalizat prin aprinderea intermitentă a indicatorului pentru gradul de încărcare al acumulatorului. Indicație: Procesul de încărcare este posibil numai dacă temperatura acumulatorului se află în intervalul permis al temperaturii de încărcare, vezi 7, DATE TEHNICE.

Lumină permanentă la indicatorul gradului de încărcare al acumulatorului

Lumină permanentă la indicatorul gradului de încărcare al acumulatorului semnalizează faptul că acumulatorul este încărcat complet sau temperatura acumulatorului este în afara intervalului permis al temperaturii de încărcare și, de aceea, nu poate fi încărcat. Acumulatorul este încărcat de îndată ce se atinge intervalul permis al temperaturii.

Fără acumulator introdus, lumina continuă a indicatorului pentru gradul de încărcare al acumulatorului semnalează faptul că ștecherul de rețea este introdus în priză, iar încărcătorul este pregătit de funcționare.

Indicarea nivelului de încărcare a acumulatorului la produs [Fig. 04/O14]:

După pornirea produsului, este indicat pentru 5 secunde nivelul de încărcare a acumulatorului.

Nivelul de încărcare Indicarea nivelului de al acumulatorului încărcare a acumulatorului

67 - 100 % incârcată	©, © si © sunt aprinse verde
34 - 66 % incârcată	© si © sunt aprinse verde
11 - 33 % incârcată	© este aprins verde
0 - 10 % incârcată	© este aprins intermitent verde

Dacă LED-ul ① luminează verde intermitent, acumulatorul trebuie încărcat.

Dacă LED-ul de eroare este aprins sau aprins intermitent, vezi 6. REMEDIEREA DEFECTIUNILOR.

Umplere cu ulei pentru lanț [Fig. 05]:

biuni cauzate de ruperea lanțului, dacă lanțul nu are ungere suficientă pe sin.

→ Înainte de folosire verificați, dacă uleiul pentru lanț este dozat în cantitate suficientă.

Vă recomandăm ulei GARDENA pentru motofierăstrău art. 6006 sau ulei mineral pentru lanțuri de calitate similară din comerțul de specialitate.

1. Deșurubați capacul rezervorului de ulei (7).
2. Turnați uleiul pentru lanț în ștuțul de umplere (8), până când fereastra de vizare (8) este umplută complet cu ulei.
3. Înșurubați din nou capacul rezervorului de ulei (7) pe ștuțul de umplere (8).
4. Verificați sistemul de ungere cu ulei.

Dacă din întâmplare se varsă ulei pe produs, acesta trebuie curățat temeinic.

Verificarea sistemului de ungere cu ulei [Fig. 06]:

→ Îndreptați șina @ cu o distanță de cca. 20 cm CĂTRE o suprafață tăiată de culoare deschisă.

După un minut de funcționare a mașinii, suprafața trebuie să prezinte urme considerabile de ulei.

Șina nu are voie să intre în contact cu solul sau cu nisip, deoarece acest lucru duce la uzura intensă a lanțului!

Opțiuni de lucru:

Foarfeca pentru tăierea crengilor copacilor înalți poate fi folosită în 2 poziții de lucru (sus / jos). Pentru o tăiere curată, crengile groase trebuie tăiate în 2 pași. (Imagine similară).

Tăiere în partea superioară (crengi groase) [Fig. 06/07/08]:

1. Tăiați creanga de jos max. 1/3 din diametru (lanțul împinge la opritorul frontal (a)).
2. Tăiați creanga de sus (lanțul trage la opritorul din spate 6).

Tăiere în partea inferioară [Fig. 06/O9]:

→ Tăiați creanga de sus (lanțul trage la opritorul din spate 6).

Înclinarea unității cu motor [Fig. 010]:

Unitatea motorului ① poate fi înclinată în pași de 15° de la 60° până la -60°.

1. Mențineți apăsate ambele taste portocalii 日 și înclinați unitatea motorului ① în direcția dorită.
2. Eliberați ambele taste portocalii ① și blocați unitatea motorului ①.

Extinderea tubului telescopic [Fig. O11]:

Tija telescopică ② poate fi extinsă fără trepte cu până la 50 de cm.

1. Slăbiți piulița portocalie 12.
2. Deplasați tubul telescopic ② pe lungimea dorită.
3. Strângeți din nou piulița portocalie 19.

Pornirea foarfecii pentru tăierea crengilor copacilor înalți [Fig. 01/012/013/014]:

PERICOL! Leziuni corporale!

Pericol de accidentare, dacă produsul nu se oprește la eliberarea pârghiei de pornire.

Nu sunt dispozitivele de protecție sau întrerupătoarele. De exemplu, nu fixați pârghia de pornire de mâner.

Înainte de începerea activității trebuie să verificați îndeplinirea următoarelor condiții:

• Cantitatea de ulei este suficientă și sistemul de ungere a fost verificat (vezi 3. OPERAREA).
• Lanțul este întins (vezi 4. ÎNTREȚINEREA).

Pornire:

Produsul este echipat cu un dispozitiv de siguranță cu două întrerupătoare (pârghie de pornire cu dispozitiv de blocare pornire) care are rolul de a preveni pornirea accidentală a produsului.

1. Introduceți bateria (B) în locașul bateriei (D) de pe mâner, până când aceasta se anclanșează auzibil.
2. Deschideți clichetul ③ apărători și scoateți-l de pe șină.
3. Țineți foarfeca pentru tăierea crengilor copacilor înalți cu o mână de suprafața de prindere izolată de pe tubul telescopic ② și cu cealaltă mână de mâner ④.
4. Împingeți dispozitivul de blocare a pornirii ⑥ în față și trageți pârghia de pornire ⑥. Foarfeca pentru tăierea crengilor copacilor înalți pornește, iar indicatorul nivelului de încărcare a acumulatorului ⑥ este afișat pentru 5 secunde.
5. Eliberați dispozitivul de blocare a pornirii ⑥

Oprire:

1. Eliberați pârghia de pornire (⑥). Foarfeca pentru tăierea crengilor copacilor înalți se oprește.
2. Împingeți apărătoarea peste șină și rabatați-o până când clichetul se fixează.
3. Apăsați butonul de deblocare A și scoateți acumulatorul ⑧ din locașul bateriei D

4. ÎNTREȚINEREA

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înaintea întreținerii produsului, așteptați până când lanțul se oprește complet, scoateți acumulatorul și trageți apărătoarea peste lanț.

Curățarea foarfecii pentru rărirea crengilor copacilor înalți:

PERICOL! Leziuni corporale!

Pericol de accidentare și pericol de deteriorare a produsului.

→ Nu curățați produsul cu apă sau cu jet de apă (în special nu cu jetul de înaltă presiune). → Nu curățați cu chimicale, inclusiv benzină sau solvenți. Unele dintre acestea pot deteriora piese importante din material plastic.

Fantele de aerisire trebuie să fie întotdeauna curate.

1. Foarfeca pentru rărirea crengilor copacilor înalți se curăță cu o lavetă umedă.
2. Curățați fantele de aerisire cu o perie moale (nu folosiți șurubelnițe în acest scop).
3. În caz de nevoie, lanțul se curăță cu o perie.

Curățarea bateriei și încărcătorului de baterii:

Înainte de conectarea încărcătorului de baterii, asigurați-vă că suprafața și contactele bateriei și încărcătorului de baterii sunt întotdeauna curate.

Nu folosiți apă curgătoare.

→ Încărcătorul de acumulator: Curățați contactele și piesele din plastic cu o cârpă moale și uscată. → Acumulator: Curățați ocazional fanta de aerisire și contactele acumulatorului cu o pensulă moale, curată și uscată.

Întinderea lanțului [Fig. M1/M2/M3/M4]:

PERICOL DE ARDERE!

Lanțul întins prea tare poate duce la suprasolicitarea motorului și la deteriorări, iar întinderea insuficientă a lanțului poate duce la sărirea lanțului de pe sână. Un lanț întins corect oferă caracteristici optime de tăiere, durată de funcționare optimă pentru acumulator și prelungește durata de viață. Din acest motiv, verificați regulat întinderea lanțului, deoarece lanțul se lărgește în timpul utilizării (în special când lanțul este nou; după primul montaj, după câteva minute de funcționare trebuie verificată întinderea lanțului).

→ Însă nu întindeți lanțul imediat după utilizare, ci așteptați până când acesta se răcește.

Cheia imbus pentru șuruburi 17 se găsește în apărător 18.

1. Slăbiți cele două șuruburi (Nu deșurubați complet șuruburile).
2. Lanțul (9) se ridică la mijlocul sinei (20).

Fanta trebuie să fie de cca. 2-3 mm.

1. Dacă lanțul nu este întins suficient, rotiți șurubul de reglare 2 în sens orar. Dacă lanțul este întins prea tare, rotiți șurubul de reglare 2 în sens antiorar.
2. Strângeți din nou ferm cele două șuruburi ①.
3. Porniți foarfeca pentru tăierea crengilor copacilor înalți pentru cca. 10 sec.
4. Verificați din nou întinderea lanțului și reglați-o dacă este necesară.

5. DEPOZITAREA

Scoaterea din funcțiune [Fig. O12]:

Produsul trebuie depozitat într-un loc inaccesibil copiilor.

1. Împingeți apărătoarea peste sână și rabatați-o până când clichetul se fixează.
2. Scoateți bateria.
3. Încărcați bateria.
4. Curățați foarfecele pentru rărirea crengilor copacilor înalți, acumulatorul și încărcătorul de acumulator (vezi 4. ÎNTREȚINEREA).
5. Păstrați foarfecele pentru rărirea crengilor copacilor înalți, acumulatorul și încărcătorul de acumulator într-un loc uscat, închis și ferit de îngheț.

Dispozare ca deșeu:

(conform directivei 2012/19/UE)

Este interzisă dispunerea produsului ca gunoi menajer obișnuit.

Acesta trebuie dispus ca deșeu conform prescripțiilor locale de protecția mediului.

IMPORTANT!

→ Dispuneți ca deșeu produsul prin sau de către punctele de colectare și reciclare locale.

Dispozarea ca deșeu a acumulatorului:

Acumulatorul GARDENA conține celule de Li-ion, care după expirarea duratei de viață trebuie eliminate separat de gunoiul menajer.

Li-ion

IMPORTANT!

→ Eliminați acumulatorii prin punctele de colectare și reciclare locale. 1. Descărcați complet celulele Li-ion (adresați-vă centrelor de service GARDENA).

1. Asigurați contactele celulelor Li-ion împotriva scurtcircuitării.
2. Eliminați regulat celulele Li-ion.

6. REMEDIEREA DEFECȚIUNILOR

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înaintea remedierii defecțiunii produsului, așteptați până când lanțul se oprește complet, scoateți acumulatorul și trageți apărătoarea peste șină.

Înlocuirea lanțului [Fig. M1/M2/M3/T1]:

PERICOL! Leziuni corporale! Leziuni inițiate provocate de la

→ La înlocuirea lanțului folosiți mănuși de protecție.

Dacă deficiența de tăiere scade în mod sesizabil (lanț tocit), acesta trebuie înlocuit. Cheia imbus pentru șuruburi se găsește în apărătoare 18.

Numai lanțul de schimb și șina originale GARDENA (art. 4048) sau lanțul de schimb (art. 4049) sunt admise spre folosire.

1. Desfaceți cele două șuruburi (7). 2. Scoateți capacul ②. 3. Detașați sina 20 cu lanțul 19. 4. Detașați lanțul 9 de pe sina 20.
2. Curățați unitatea motorului ①, sina ② și capacul ③. Aici trebuie să fiți atenți în special la garniturile de cauciuc din carcasă și din capac ④.
3. Trageți noul lanț peste opritorul frontal al sinei. Asigurați-vă că lanțul se derulează în direcția corectă și că opritorul frontal 3 este orientat în sus.
4. Așezați sina 20 astfel pe unitatea motorului ① încât bolțul ② să fie dus prin sina 20 și lanțul 18 să fie culcat pe pinionul de antrenare 23.
5. Așezați capacul ① la loc pe unitatea motorului. Acordați atenție garniturii din cauciuc.
6. Strângeți din nou ușor cele două șuruburi ⑦.
7. Întindeți lanțul (vezi 4. ÎNTREȚINEREA).

Problemă Cauză posibilă Remediere

Timp de fonctionare redus	Lantul esté inténs prea tare.	→ Intindetei lantul (vezi iIntinderea lanfulul).
	Lantul nu esté lubrifiat, din cauza lipsei de uei.	→ Completați uei pentru lant.
Foarfeca pentru rărlrea crengilor copacilor inalți nu poate fi opță	Pârghia de pornire agata. →	Scoateți baterla și ellberatai pârghia de pornire.
Suprațața de tălere nu este curătă	Lantul esté tocit sau deteriorat.	→ Inicuiți lantul.
Lantul este intepenit	Lantul esté inténs prea putin.	→ Intindetei lantul.
Foarfeca pentru rărlrea crengilor copacilor inalți vibrează puternic	Lantul esté inténs prea putin. →	Intindetei lantul.
Foarfeca pentru rărlrea crengilor copacilor inalți nu pornțe sue se oprește in timpul functionarii. LED-ul ① se aprinde intermittent verde [ Fig. 04]	Accumulatorul esté descârcat.	→ Incârcați accumulatorul.
Foarfeca pentru rărlrea crengilor copacilor inalți nu pornțe sue se oprește in timpul functionarii.	Temperatura accumulatorului este in afara domeniului admisibil.	→ Așteptăți până că tempe- ratura accumulatorului este întrê 0 °C- +45 °C.
LED-ul deEROARE ⑧ se aprinde rosu [Fig. 04]	Intre contactele accumulatorului de la foarceța pentru rărerea crengilor copacilor inalți se află stropi de apă sau umiditate.	→ Indepărtăți stropii de apă/ umiditatea cu ajutorul unei lavete uscate.
	Motorul este blocat.	→ Indepărtăți obstacolul. Repornți.
Foarfeca pentru rărlrea crengilor copacilor inalți nu pornțe sue se oprește in timpul functionarii. LED-ul deEROARE ⑧ se aprinde intermitent rosu [Fig. 04]	Produsul este defect.	→ Adresăti-va service-ului GARDENA.

Problemă Cauză posibilă Remediere

Foarfeca pentru rărrea crengilor copacilor inalti nu pornește sau se oprește in timpul functionărl. LED-ul de erоare® nu se aprimde [Fig. 04]	Acumulatorul nu este introduus complet∉locasațul acumulatorul.	→ Introduței acuminatorul complet∉locasațul pentru accumulator, până când această se anclanțează auzibil.
	Acumulatorul este defect.	→ Inlocuțl acuminatorul.
	Produsul este defect.	→ Adresăți-vâ service-ului GARDENA.
Ladevorgang Ist nicht möglich. Akku-Ladeanzeige ☑ leuchtet dauerhaft [Fig. 03]	Acumulatorul nu este așçezat (correct).	→ Așezați corcect acuminatorul∉incârcățor.
	Contactele acuminatorul sunt murdare.	→ Curăți contactele acumulatorul (de ex. prin introducerea și scoterea repetatală a acuminatorul. Eventual inclocuți acuminatorul).
	Temperatura acuminatorul este∉afara intervalului de temperaturăadmis.	→ Asteptăi până când temperatură acuminatorul este∉trê 0 °C – +45 °C.
	Acumulatorul este defect.	→ Inlocuțl acuminatorul.
Akku-Ladeanzeige ☑ leuchtet nicht [Fig. 03]	Stecărul de rețea al incârcățo- rului nu este conectat (correct).	→ Introduței stecărul de rețea (complete)∉priză.
	Priza, cabulț de alimentare sau incârcățorul este defect.	→ Verificatai tensiunca de rețea. Dacă este cazul, solicitatai verificarea incârcățorului de către un dealer autorizat sau de către service-ul GARDENA.

NOTĂ: În caz de alte defecțiuni, adresați-vă centrului de service GARDENA. Reparațiile vor fi efectuate în exclusivitate de centrele de service GARDENA și de dealerii autorizați GARDENA.

1. DATE TEHNICE

Foarfécă cu accumulator pentru ràrìrea crengilor copacilor inalì		Valoare (art. 14770)
Viteză lanț	m/s	3,8
Lungime șiână	mm	200
Tip lanț	px	90
Volumul rezervorului de ulei	cm2	60
Domeniul de extindere al tubului telescopic	cm	0 - 50
Greutate (cu baterie Inclusă)	kg	3,5
Presiune acustică LpA1)Incertitudine kph	dB (A)	733
Nivel de putere acustică LpA1):măsurat/garantatIncertitudine kth	dB (A)	90 / 933
Vibratl translanse sistemulul mună-brăt a2)Incertitudine Kth	m/s2	11,5

Procedura de măsurare conform: DIN EN ISO 22868 DIN EN ISO 22867

NOTĂ: Emisia de vibrații a fost măsurată corespunzător unei proceduri de verificare standardizate și poate fi folosită pentru compararea sculelor electrice. Această valoare poate fi folosită și pentru evaluarea prealabilă a expunerii. Emisia de vibrații poate varia în timpul utilizării reale a sculei electrice.

Sistemul acumulatorului PBA 18V, 2.5Ah W-B

Unitate Valoare (art. 14903)

Tensiunea acumulatorului

V (DC) 18

Capacitatea acumulatorului

Ah 2,5

Numărul de celule (Li-ion)

5

Încărcătoare de acumulatori POWER FOR ALL System adecvate: AL18.CV.

Încărcător de acumulator AL 1810 CV P4A

Unitate Valoare (art. 14900)

Tensiunea de rețea

V (AC) 220-240

Frecvența de rețea

Hz 50-60

Putere nominală

W 26

Tensiunea de încărcare a acumulatorului

V(DC) 18

Încărcătorul de acumulator Unitate Valoare (art. 14900) AL 1810 CV P4A

Currentul de incârcare max. al accumulatorului	mA 1000
Timpul de incârcare al accumulatorului 80%/97 - 100 % (aprox.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Intervalul temperaturil de incârcare admis	°C 0 - 45
Greunate corespunzător proceduri EPTA 01:2014	kg 0,17
Clasa de protețile		☐ / II

Acumulatori POWER FOR ALL System adecvați: PBA 18V.

1. ACCESORII

Lant Şi sină de schimb GARDENA	Lant Şi sină de rezervă. art. 4048
Lant de schimb GARDENA	Lant de schimb. art. 4049
Ulel ferăstrău cu lanț GARDENA	Pentru ungerea lanțului. art. 6006
Accumulatorul sistemului GARDENA	Baterie pentru un timp supplementar de functiorare tau pentru schimb.
PBA 18V/45 P4A		art. 14903
PBA 18V/72 P4A		art. 14905

Încărcător rapid acumulator Pentru încărcarea rapidă a acumulatorului art. 14901 GARDENA AL 1830 CV P4A POWER FOR ALL SYSTEM PBA 18V.W...

9. SERVICE/GARANȚIE

Service:

Vă rugăm să contactați adresa de pe verso.

În cazul unei solicitări de acordare a garanției, nu vă sunt imputate costurile serviciilor furnizate.

GARDENA Manufacturing GmbH oferă pentru toate produsele originale GARDENA noi o garanție de 2 ani de la data primei cumpărări de la comerciant, dacă produsul este folosit în exclusivitate în scopuri private. Această garanție de producător nu este valabilă pentru produsele achiziționate de pe o piață secundară. Această garanție se referă la toate deficiențele importante ale produsului, care provin în mod dovedit din defecte de material sau de fabricație. Această garanție este onorată prin punerea la dispoziție a unui produs de înlocuire complet funcțional sau prin repararea gratuită a produsului defect pe care ni l-ați trimis; ne rezervăm dreptul de a alege una dintre aceste opțiuni. Acest serviciu este supus următoarelor prevederi:

• Produsul a fost utilizat în scopul pentru care a fost fabricat conform recomandărilor din instrucțiunile de operare.
• Nu s-a încercat nici de cumpărător și nici de terțe persoane deschiderea sau repararea produsului. Pentru funcționare s-au folosit în exclusivitate piese de schimb și piese de uzură originale GARDENA.
• Prezentarea dovezii cumpărării.

Uzura normală a pieselor și componentelor (de exemplu cuțitelor, pieselor de fixare a cuțitelor, turbinelor, surselor de iluminat, curelelor trapezoidale sau dințate, roților, filtrelor de aer, bujiilor), schimbările ce vizează aspectul optic cât și piesele de uzură și de consum sunt excluse din garanție.

Garantia de producător se limitează la livrarea unui produs de înlocuire și la reparații conform condițiilor de mai sus. Garantia de producător nu constituie bază legală pentru formularea altor revendicări împotriva noastră ca producător, cum ar fi de exemplu cele de despăgubire. Bineînțeles, această garanție de producător nu afectează în niciun fel revendicările de garanție legale și contractuale formulate față de comerciant / vânzător.

Garantia de producător intră sub incidența legii Republicii Federale a Germaniei.

În cazuri de garanție, vă rugăm să ne trimiteți produsul defect împreună cu o copie a dovezii de cumpărare și o descriere a defecțiunii, acoperind costurile de transport la adresa service-ului GARDENA.

Piese de uzură:

Lanțul și sina, fiind piese de uzură, nu sunt acoperite de garanție.

TR Accu High Kesici

1. GÜVENLİK 136 2. MONTAJ 138 3. KULLANIM 139 4. BAKIM 140 5. DEPOLAMA 140 6. HATA GİDERME 140 7. TEKNİK ÖZELLİKLER 141 8. AKSESUAR 141 9. SERVİS/GARANTİ 141
