Produkto tipas	Akumuliatorinė strypinė genėjimo pjovėja (gyvatvorių žirklės) ant teleskopinio strypo
Prekės ženklas	Gardena
Modelis	TCS 2018 P4A (ref. 14770)
Maitinimas	Li-Ion 18 V POWER FOR ALL System akumuliatorius
Svoris (su akumuliatoriumi)	3,5 kg
Ašmenų ilgis	200 mm
Grandinės greitis	3,8 m/s
Alyvos bako talpa	60 cm³
Teleskopinio vamzdžio išėjimo diapazonas	0–50 cm (nuolatinis reguliavimas)
Garso slėgio lygis (Lpa)	73 dB(A)
Garantuotas garso galios lygis	93 dB(A)
Rankos ir rankovių vibracija	1 m/s²
Grandinės tipas	90 px
Maksimalus pjovimo skersmuo	Šakos iki 8 cm skersmens
Galvos pakreipimas	5 pozicijos po 30° (apytiksliai)
Suderinamas akumuliatorius	POWER FOR ALL PBA 18V sistema (pvz., ref. 14903 2,5 Ah)
Pridedamas įkroviklis	AL 1810 CV P4A (ref. 14900), 220-240 V~, 50-60 Hz
Įkrovimo laikas (80%/100%)	120 min / 154 min (2,5 Ah akumuliatorius)
Saugos įtaisas	Dvigubas jungiklis (paleidimo svirtis + fiksavimo mygtukas)
Tepimas	Automatinis, integruotas alyvos bakas
Dėvimosios dalys	Grandinė ir ašmenys (ref. 4048/4049), alyva (ref. 6006)
Garantija	2 metai (be dėvimųjų dalių)

Dažnai užduodami klausimai - TCS 2018 P4A GARDENA

Kaip įkrauti Gardena TCS 2018 P4A genėjimo pjovėjos akumuliatorių?

Išimkite akumuliatorių iš jo vietos, paspausdami atblokavimo mygtuką. Prijunkite įkroviklį (AL 1810 CV) prie elektros lizdo, tada prijunkite akumuliatorių. Mirksinti žalia lemputė rodo įkrovimą; kai ji dega nuolat, akumuliatorius pilnai įkrautas. Tada atjunkite akumuliatorių.

Kokią alyvą naudoti grandinei?

Naudokite specialią grandininio pjūklo alyvą, geriausia Gardena alyvą ref. 6006 arba lygiavertę mineralinę alyvą. Supilkite ją į baką (juodas dangtelis) iki lygio angos.

Kaip įtempti grandinę?

Atsukite du varžtus ašmenų šone naudodami pateiktą Allen raktą. Pakelkite grandinę ašmenų viduryje: tarpas turi būti 2-3 mm. Sukite reguliavimo varžtą pagal laikrodžio rodyklę, kad įtemptumėte, prieš laikrodžio rodyklę, kad atpalaiduotumėte. Vėl priveržkite varžtus ir patikrinkite po kelių minučių naudojimo.

Ką daryti, jei genėjimo pjovėja neužsiveda?

Pirmiausia patikrinkite akumuliatorių: ar jis įkrautas? Mirksintys žali šviesos diodai rodo išsikrovusį akumuliatorių. Jei užsidega raudonas LED, palaukite, kol akumuliatoriaus temperatūra grįš į 0–45 °C ribas. Jei reikia, nuvalykite kontaktus. Jei niekas neveikia, kreipkitės į Gardena techninės priežiūros tarnybą.

Ar galima naudoti genėjimo pjovėją lyjant?

Ne. Prietaisas neturi būti veikiamas lietaus ar drėgmės. Naudokite jį tik sausu oru ir esant geram matomumui. Laikykite akumuliatorių ir įkroviklį sausoje vietoje.

Kokio saugaus atstumo reikia laikytis nuo elektros linijų?

Laikykitės ne mažiau kaip 10 metrų atstumo nuo elektros linijų. Kontaktas su įtampingąja linija gali sukelti mirtiną elektros smūgį.

Kaip valyti genėjimo pjovėją po naudojimo?

Išimkite akumuliatorių ir uždėkite apsauginį dangtelį. Valykite prietaisą drėgna šluoste, be vandens ar aukšto slėgio srovės. Išvalykite ventiliacijos angas minkštu šepetėliu. Nenaudokite tirpiklių.

Kokias apsaugos priemones dėvėti?

Visada dėvėkite apsauginį šalmą, apsauginius akinius, neslystančias pirštines, neslystančius apsauginius batus ir ausų apsaugą (triukšmo slopinimo ausines).
Dėmesio: klausos apsaugos priemonių dėvėjimas gali sumažinti aplinkos garsų suvokimą.

Kaip pakeisti grandinę?

Naudokite pirštines. Atsukite du varžtus ir nuimkite dangtelį. Nuimkite seną grandinę ir ašmenis. Uždėkite naują grandinę ant ašmenų, laikydamiesi sukimosi krypties. Uždėkite ašmenis ant variklio bloko, įstatydami varžtą, tada uždėkite dangtelį. Įtempkite grandinę, kaip nurodyta.

Kur rasti atsargines dalis Gardena TCS 2018 P4A?

Originalios Gardena atsarginės dalys yra prieinamos įgaliotuose prekiautojuose: grandinė ir ašmenys ref. 4048 (komplektas) arba tik grandinė ref. 4049, alyva ref. 6006, papildomas akumuliatorius ref. 14903 (2,5 Ah) arba 14905 (4,0 Ah), greitasis įkroviklis ref. 14901. Susisiekite su Gardena techninės priežiūros tarnyba telefonu 0810 00 78 23.

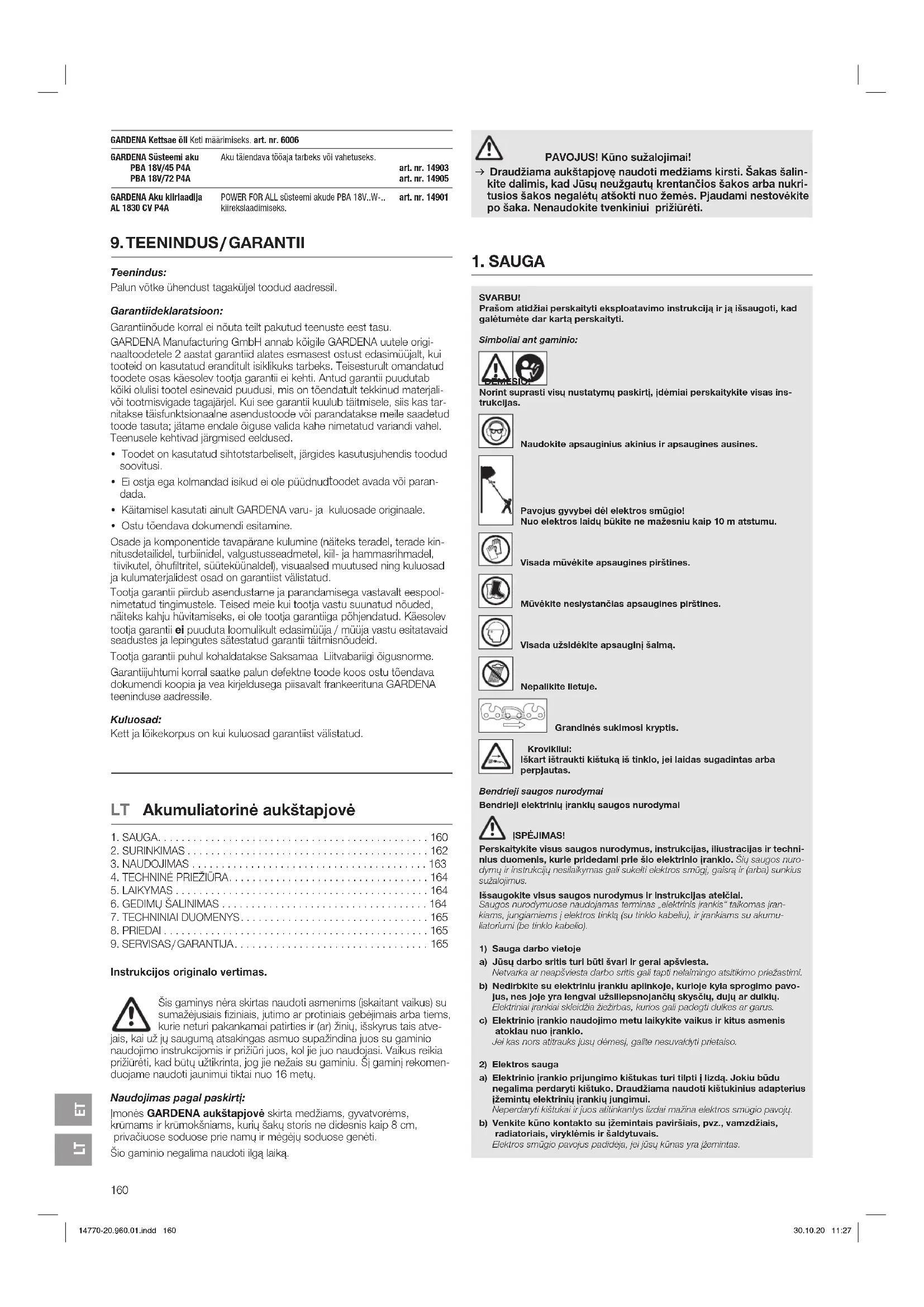

NAUDOJIMO INSTRUKCIJA TCS 2018 P4A GARDENA

Instrukcijos originalo vertimas.

Šis gaminys nėra skirtas naudoti asmenims (įskaitant vaikus) su sumažėjusiais fiziniais, jutimo ar protiniais gebėjimais, arba tiems, kurie neturi pakankamai patirties ir (ar) žinių, išskyrus tuos atvejus, kai už jų saugumą atsakingas asmuo supažindina juos su gaminio naudojimo instrukcijomis ir prižiūri juos, kol jie juo naudojasi. Vaikus reikia prižiūrėti, kad būtų užtikrinta, jog jie nežais su gaminiu. Šį gaminį rekomenduojame naudoti jaunimui tik nuo 16 metų.

jais, kai už jų saugumą atsakingas asmuo supažindina juos su gaminio naudojimo instrukcijomis ir prižiūri juos, kol jie juo naudojasi. Vaikus reikia prižiūrėti, kad būtų užtikrinta, jog jie nežais su gaminiu. Šį gaminį rekomenduojame naudoti jaunimui tik nuo 16 metų.

Naudojimas pagal paskirtį:

Įmonės GARDENA aukštapjovė skirta medžiams, gyvatvorėms, krūmams ir krūmokšniams, kurių šakų storis ne didesnis kaip 8 cm, privačiuose soduose prie namų ir mėgėjų soduose genėti.

Šio gaminio negalima naudoti ilgą laiką.

PAVOJUS! Kūno sužalojimai!

→ Draudžiama aukštapjove naudoti medžiams kirsti. Šakas šalinkite dalimis, kad Jūsų neužgautų krentančios šakos arba nukritusios šakos negalėtų atšokti nuo žemės. Pjaudami nestovėkite po šaka. Nenaudokite tvenkiniui prižiūrėti.

1. SAUGA

SVARBU!

Naudokite apsauginius akinius ir apsaugines ausines.

Pavojus gyvybei dėl elektros smūgio!

Nuo elektros laidų būkite ne mažesniu kaip 10 m atstumu.

Visada mūvėkite apsaugines pirštines.

Mūvėkite neslystančias apsaugines pirštines.

Visada užsidėkite apsauginį šalmą.

Nepalikite lietuje.

Grandinės sukimosi kryptis.

Krovikliui:

Iškart ištraukti kištuką iš tinklo, jei laidas sugadintas arba perplautas.

Bendrieji saugos nurodymai

Bendrieji elektrinių įrankių saugos nurodymai

ĮSPĖJIMAS!

Perskaitykite visus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis, kurie pateikiami prie šio elektrinio įrankio. Šių saugos nurodymų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) sunkius sužalojimus.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nurodymuose naudojamas terminas „elektrinis įrankis“ taikomas įrankiams, jungiamiems į elektros tinklą (su tinklo kabeliu), ir įrankiams su akumuliatoriais (be tinklo kabelio).

1) Sauga darbo vietoje a) Jūsų darbo sritis turi būti švari ir gerai apšviesta. Netvarka ar neapšviesta darbo sritis gali tapti nelaimingo atsitikimo priežastimi. b) Nedirbkite su elektriniu įrankiu aplinkoje, kurioje kyla sprogimo pavojus, nes joje yra lengvai užsiliepsnojančių skysčių, dujų ar dulkių. Elektriniai įrankiai skleidžia žiežirbas, kurios gali padegti dulkes ar garus. c) Elektrinio įrankio naudojimo metu laikykite vaikus ir kitus asmenis atokiau nuo įrankio. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti prietaiso. 2) Elektros sauga a) Elektrinio įrankio prijungimo kištukas turi tilpti į lizdą. Jokiu būdu negalima perdaryti kištuko. Draudžiama naudoti kištukinius adapterius įžemintų elektrinių įrankių jungimui. Neperdaryti kištukai ir juos atitinkantys lizdai mažina elektros smūgio pavojų. b) Venkite kūno kontakto su įžemintais paviršiais, pvz., vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais. Elektros smūgio pavojus padidėja, jei jūsų kūnas yra įžemintas.

c) Neleiskite, kad ant elektrinių įrankių patektų vandens arba jie būtų laikomi šlapioje vietoje. Į elektrinį įrankį patekęs vanduo padidins elektros smūgio pavojų. d) Jungiamąją laidą naudokite tik pagal paskirtį. Niekada neneškite įrankio už laido ir netraukite už jo, norėdami ištraukti kištuką iš lizdo. Saugokite laidą nuo karščio, tepalų, aštrių briaunų ir judančių dalių. Pažeisti ar susipainioję laidai padidina elektros smūgio pavojų. e) Jei dirbate elektriniu įrankiu lauke, naudokite tik lauke tinkamus ilginimo laidus. Lauke tinkamo ilginimo laido naudojimas sumažina elektros smūgio pavojų. f) Jei elektrinį įrankį reikia naudoti drėgnoje aplinkoje, naudokite liekamosios srovės jungiklį (RCD). Liekamosios srovės jungiklio naudojimas sumažina elektros smūgio pavojų. 3) Asmenų sauga a) Dirbdami su elektriniu įrankiu būkite budrūs, matykite, ką darote, ir vadovaukitės sveiku protu. Nenaudokite elektrinio įrankio tada, kai esate pavargę arba vartojate narkotikus, alkoholį ar vaistus. Viena neatsargumo akimirka dirbant elektriniu įrankiu gali sukelti sunkius sužalojimus. b) Dėvėkite asmenines apsaugos priemones ir visada būkite užsidėję apsauginius akinius. Apsaugos priemonių, pvz., respiratoriaus, neslystančių apsauginių batų, apsauginio šalmo ar klausos apsaugos, dėvėjimas, priklausomai nuo elektrinio įrankio rūšies ir naudojimo, mažina tikimybę susižaloti. c) Saugokitės, kad įrankio neįjungtumėte netyčia. Prieš jungdami elektrinį įrankį į elektros tinklą ir (arba) prie akumuliatoriaus, keldami ar nešdami, įsitikinkite, kad įrankis yra išjungtas. Elektrinio įrankio nešimas pirštu ant jungiklio arba įjungimas į elektros tinklą, kai jungiklis yra įjungtas, gali tapti nelaimingo atsitikimo priežastimi. d) Prieš jungdami elektrinį įrankį, nuo jo nuimkite nustatymo įrankius ir veržliarakčius. Įrankis ar veržliaraktis, paliktas ant besisukančios prietaiso dalies, gali sužeisti. e) Venkite neįprastos kūno padėties. Tvirtai stovėkite ir visuomet laikykite pusiausvyrą. Taip galėsite suvaldyti elektrinį įrankį kilus netikėtoms aplinkybėms. f) Dėvėkite tinkamus drabužius. Nedėvėkite plačių drabužių arba papuošalų. Žiūrėkite, kad jūsų plaukai, drabužiai ir pirštinės būtų kuo toliau nuo judančių dalių. Judančios dalys gali įsukti palaidus drabužius, papuošalus ar ilgus plaukus. g) Jei galima pritvirtinti dulkių pašalinimo ar surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Dulkių pašalinimo įtaiso naudojimas mažina dėl dulkių kylančius pavojus. h) Būkite atidūs ir laikykitės elektriniams įrankiams galiojančių taisyklių net tada, kai elektrinį įrankį naudojate ne pirmą kartą. Neatsargus veiksmas per sekundės dalį gali sukelti sunkų sužalojimą. 4) Elektrinio įrankio naudojimas ir priežiūra a) Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau tokiu greičiu, kokiam jis buvo suprojektuotas. b) Nenaudokite elektrinio įrankio, kurio jungiklis yra sugedęs. Bet kuris elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir turi būti taisomas. c) Prieš nustatydami prietaisą, keisdami priedus arba padėdami prietaisą, ištraukite kištuką iš lizdo ir (arba) nuimkite akumuliatorių. Šios atsargumo priemonės mažina pavojų, jog elektrinis įrankis įsijungs netyčia. d) Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Šių prietaisų neleiskite dirbti asmenims, kurie nėra su juo susipažinę ir nėra perskaitę šių instrukcijų. Elektriniai įrankiai yra pavojingi, jei patenka į nepatyrusio naudotojo rankas. e) Rūpestingai prižiūrėkite elektrinius įrankius. Patikrinkite, ar judančios dalys gerai veikia ir nestringa, ar dalys nėra sulūžusios ar taip sugadintos, kad elektrinis įrankis blogai veikia. Prieš prietaiso naudojimą reikia sutaisyti visas sugadintas dalis. Daug nelaimingų atsitikimų atsitinka dėl netinkamos elektrinių įrankių priežiūros. f) Pjovimui skirti įrankiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimui skirti įrankiai su aštriais ašmenimis mažiau stringa ir juos lengviau valdyti. g) Naudodami elektrinį įrankį, priedus, įstatomus įrankius ir t.t., vadovaukitės šiomis instrukcijomis. Taip pat atsižvelkite į darbo sąlygas ir darbo, kurį reikia atlikti, pobūdį. Elektrinio įrankio naudojimas kitiems tikslams nei numatyta gali sukelti pavojingas situacijas. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, be alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalima saugiai naudoti ir valdyti elektrinio įrankio netikėtose situacijose. 5) Akumuliatorinio įrankio naudojimas ir priežiūra a) Įkraukite akumuliatorius tik tais krovikliais, kuriuos rekomendavo gamintojas. Kroviklis, skirtas tam tikrai akumuliatorių rūšiai krauti, kelia gaisro pavojų, jei naudojamas su kitu akumuliatoriumi. b) Elektriniuose įrankiuose naudokite tik jiems skirtus akumuliatorius. Kitų akumuliatorių naudojimas gali sukelti sužalojimus ir gaisro pavojų. c) Saugokite nenaudojamą akumuliatorių nuo sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų sutrumpinimą. Trumpasis jungimas tarp akumuliatoriaus kontaktų gali sukelti nudegimus arba gaisrą. d) Netinkamai naudojant iš akumuliatoriaus gali ištekėti skystis. Venkite kontakto su juo. Atsitiktinio kontakto atveju nuplaukite vandeniu. Jei skysčio pateko į akis, papildomai kreipkitės į gydytoją. Ištekantis akumuliatoriaus skystis gali sukelti odos sudirginimą arba nudegimus.

e) Nenaudokite pažeisto arba modifikuoto akumuliatoriaus. Pažeisti arba modifikuoti akumuliatoriai gali būti neprognozuojami ir sukelti gaisrą, sprogimą arba sužalojimo pavojų. f) Saugokite akumuliatorių nuo ugnies arba aukštos temperatūros. Ugnis ar aukštesnė nei 130 °C temperatūra gali sukelti sprogimą. g) Visada laikykitės visų įkrovimo nurodymų ir niekada nekraukite akumuliatoriaus arba akumuliatorinio įrankio už eksploatavimo instrukcijoje nurodytos temperatūros srities. Įkraunant akumuliatorių už temperatūros srities ribų, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

6) Servisas

a) Taisykite savo elektrinį įrankį tik pas kvalifikuotą personalą ir tik su originaliomis atsarginėmis dalimis. Tai užtikrina, kad elektrinis įrankis liks saugus. b) Sugadintiems akumuliatoriams neatlikite techninės priežiūros. Visus techninės priežiūros darbus turi atlikti gamintojas arba įgaliotieji klientų aptarnavimo centrai.

Aukštapjovės naudojimas gali būti ribojamas nacionaliniais teisės aktais. Prieš naudodami gaminį, jį apžiūrėkite, ar jame nėra esminių pažeidimų ar defektų.

Aukštapjovės naudojimo saugos nurodymai

a) Stebėkite, kad visos kūno dalys būtų atokiau nuo grandinės. Grandinei judant, nemėginkite šalinti nuopjovų ar prilaikyti pjaunamą medžiagą. Įjungus jungiklį, grandinė ir toliau juda. Dėl menkiausio neatidumo naudojant aukštapjovę galima sunkiai susižaloti. b) Aukštapjovę laikykite suėmę už rankenos, grandinės neįjungę ir pirštus laikydami atokiai nuo galios jungiklio. Tinkamai nelaikant aukštapjovės, sumažėja pavojus, jei netyčia įjungsite ir susižalosite grandine. c) Gabendami aukštapjovę arba pavėde ją laikydami, visada ant grandinės užmaukite dangtelį. Tinkamai elgiantis su aukštapjove, pavojus susižaloti grandine bus mažesnis. d) Kai šalinate įstrigusią pjaunamą medžiagą arba atliekate techninės priežiūros darbus, įsitikinkite, kad visi galios jungikliai išjungti ir išimtas arba atjungtas akumuliatoriaus blokas. Jei šalindami įstrigusias nuopjovas ar atlikdami techninės priežiūros darbus netyčia įjungsite aukštapjovę, galite sunkiai susižaloti. e) Kai šalinate įstrigusią pjaunamą medžiagą arba atliekate techninės priežiūros darbus, įsitikinkite, kad visi galios jungikliai išjungti ir aktyvintas (įjungimo) blokatorius. Jei šalindami įstrigusias nuopjovas ar atlikdami techninės priežiūros darbus netyčia įjungsite aukštapjovę, galite sunkiai susižaloti. f) Aukštapjovę laikykite tik už izoliuotų suimamųjų paviršių, nes grandinė gali užkliudyti paslėptus laidus. Grandinei netyčia palietus laidą su įtampa, ši gali persiduoti metalinėms dalims ir sukelti elektros smūgį. g) Laikykite visus laidus ne pjovimo zonoje. Grandine galima netyčia užkliudyti gyvatvorėse ir medžiuose slypinčius laidus. h) Nenaudokite aukštapjovės blogu oru, ypač jei gali žaibuoti. Taip sumažėja žaibo pavojus.

Aukštapjovės naudojimo saugos nurodymai

a) Mirties nuo elektros smūgio pavojus sumažės, jei didesnio siekio aukštapjovės niekada nenaudosite arti elektros laidų. Liečiant arba naudojant elektros tinklo linijas, galima sunkiai susižaloti arba gauti mirtiną elektros smūgį. b) Didesnio siekio aukštapjovę visada valdykite abiem rankomis. Didesnio siekio aukštapjovę laikykite abiem rankomis, kad aukštapjovė netaptų nevaldoma. c) Didesnio siekio aukštapjove genėdami viršūnes, visada būkite su apsauginiu apavų. Žemyn krentančios nuolaužos gali sunkiai sužaloti.

Apsvarstykite, ar gyvatvorėse ir medžiuose paslėptų daiktų (pvz., vielos tvorų arba nematomų laidų).

Rekomenduojama naudoti apsauginį nuotėkio srovės jungiklį su 30 mA arba mažesne vardinė nuotėkio srove.

Aukštapjovę abiem rankomis laikykite už abiejų rankenų.

Aukštapjovė skirta darbams, kuriuos atlikdamas naudotojas stovi ant žemės, o ne ant kopėčių ar kokio nors kito nestabilaus paviršiaus.

Prieš naudodami aukštapjovę įsitikinkite, kad visų judamųjų dalių fiksavimo (taisai) (pvz., prailginto koto ir ištraukiamos dalies) yra užfiksuoti.

Papildomi saugos nurodymai

Saugus elgesys su akumuliatoriais

Skaitykite visus saugos nurodymus ir instrukcijas.

Šių saugos nurodymų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) sunkius sužalojimus.

Gerai išsaugokite šias instrukcijas. Naudokite kroviklį tik tada, kai galite visiškai įvertinti ir suprasti visas funkcijas arba buvote atitinkamai instruktuotas.

→ Naudojimo, valymo ir techninės priežiūros metu prižiūrėkite vaikus. Taip užtikrinsite, kad vaikai nežaistų su krovikliu. → Įkraukite tik sistemos POWER FOR ALL tipo PBA 18 V ličio jonų akumuliatorius nuo 1,5 Ah pajėgumo (nuo 5 akumuliatoriaus elementų). Akumuliatoriaus įtampa turi atitikti kroviklio akumuliatoriaus įkrovimo įtampą. Neįkraukite neįkraunamųjų akumuliatorių. Kitaip kyla gaisro ir sprogimo pavojus.

Nepalikite kroviklio lietuje arba drėgnoje aplinkoje.

Į elektrinį įtaisą patekęs vanduo padidina elektros smūgio pavojų.

→ Pasirūpinkite, kad kroviklis būtų švarus.

Dėl nešvarumų kyla elektros smūgio pavojus.

→ Prieš kiekvieną naudojimą patikrinkite kroviklį, kabelį ir kištuką. Nenaudokite kroviklio, jei aptikote sugadinimų. Patys neatidarykite kroviklio ir taisykite tik pas kvalifikuotą personalą ir tik su originaliomis atsarginėmis dalimis. Sugadinti krovikliai, kabelis ir kištukas didina elektros smūgio pavojų.

→ Nenaudokite kroviklio ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilės ir t.t.) arba degioje aplinkoje. Įkraunamas kroviklis įkaista, todėl kyla gaisro pavojus.

→ Jei reikia pakeisti jungiamąją laidą, tai turi atlikti GARDENA arba jos įgaliotas klientų aptarnavimo centras GARDENA elektriniams įrankiams, kad būtų išvengta grėsmės saugai.

→ Neeksploatuokite produkto, kai jis įkraunamas.

→ Šie saugos nurodymai galioja tik sistemos POWER FOR ALL PBA 18 V ličio jonų akumuliatoriams.

→ Akumuliatorių naudokite tik su sistemos POWER FOR ALL gamintojų produktais. Taip apsaugosite akumuliatorių nuo apkrovos.

→ Įkraukite akumuliatorius tik tokiais krovikliais, kuriuos rekomenduoja gamintojas. Dėl kroviklio, skirto tam tikrai akumuliatorių rūšiai krauti, kyla gaisro pavojus, jei naudojamas su kitokiu akumuliatoriumi.

→ Pristatomas tik dalinai įkrautas akumuliatorius. Prieš pirmą naudojimą visiškai įkraukite akumuliatorių kroviklyje, kad užtikrintume pilną akumuliatoriaus pajėgumą.

→ Akumuliatorių laikykite vaikams nepasiekiamoje vietoje.

→ Neatidarykite akumuliatoriaus. Kyla trumpojo jungimo pavojus.

→ Iš sugadinto ir netinkamai naudojamo akumuliatoriaus gali išsiskirti garai. Akumuliatorius gali užsidegti arba sprogti. Pasirūpinkite šviežiu oru ir esant negalavimams kreipkitės į gydytoją. Garai gali dirginti kvėpavimo takus.

→ Iš sugadinto ir neteisingai naudojamo akumuliatoriaus gali išsiskirti degus skystis. Venkite sąlyčio su juo. Atsitiktinio sąlyčio atveju nuplaukite vandeniu. Jei skysčio pateko į akis, papildomai kreipkitės į gydytoją. Ištekantis akumuliatoriaus skystis gali sukelti odos sudirginimą arba nudegimus.

→ Iš sugedusio akumuliatoriaus gali ištekėti skystis ir sušlapinti gretimus daiktus. Patikrinkite šias dalis. Jas valykite ir, jei reikia, pakeiskite.

→ Neužtrumpinkite akumuliatoriaus. Saugokite nenaudojamą akumuliatorių nuo sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų sujungimą. Trumpasis jungimas tarp akumuliatoriaus kontaktų gali sukelti nudegimus arba gaisrą.

Aštrūs daiktai, pvz., vinys arba atsuktuvai, veikiami išorinių jėgų, gali sugadinti akumuliatorių. Gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali pradėti rūkti, užsidegti, sprogti arba perkaisti.

Sugadintų akumuliatorių neatlikite techninės priežiūros. Visus techninės priežiūros darbus turi atlikti gamintojas arba įgaliotieji klientų aptarnavimo centrai.

Saugokite akumuliatorių nuo karščio, pvz., nuo ilgalaikio saulės spindulių poveikio, gaisro, purvo, vandens ir drėgmės. Kyla sprogimo ir trumpojo jungimo pavojus.

Eksploatuokite ir laikykite akumuliatorių aplinkos temperatūroje tik tarp -20 °C ir +50 °C. Nepalikite akumuliatoriaus, pvz., vasarą automobilyje. Esant žemesnei nei 0 °C temperatūrai, gali sumažėti kai kurių prietaisų pajėgumas.

Akumuliatorių įkaukite tik tuomet, kai aplinkos temperatūra yra nuo 0 °C iki +45 °C. Kraunant akumuliatorių už šio temperatūros intervalo ribų, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojingų situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.

Prijunkite tik prie tipo lentelėje nurodytos kintamosios įtampos. Jokiais būdais negalima prijungti įžeminimo prie bet kurios gaminio dalies. Kylant audros pavojui, gaminio nenaudokite.

Apsaugokite akumuliatoriaus kontaktus nuo drėgmės.

Asmeninė sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

Aukštapjovę naudokite tik pagal jos paskirtį ir numatytu būdu. Mašinos naudotojas yra atsakingas už nelaimes ar pavojus, sukeltus kitiems žmonėms ar jų

nuosavybei. Ypač atkreipkite dėmesį į grėsmes, kylančias kitam asmeniui dėl padidėjusio darbo spindulio, kai teleskopinis vamzdis prailgintas.

PAVOJUS!

Dėl ausinių ir gaminio keliamo triukšmo galima nepastebėti, kad artinasi asmenys.

Visada dėvėkite tinkamus drabužius, pirštines ir tvirtus batus.

Venkite kontakto su grandinės alyva, ypač jei jai alergiškai reaguojate.

Apžiūrėkite teritoriją, kurioje naudosite aukštapjovę, ir pašalinkite visus laidus, pažeistus elektros kabelius ir kitus pašalinius objektus.

Visus nustatymo darbus (pjovimo galvutės nulenkimą, teleskopinio vamzdžio ilgio keitimą) reikia atlikti uždėjus apsauginį gaubtą. Aukštapjovės negalima statyti ant pjovimo juostos.

Po naudojimo ar stipraus smūgio reikia patikrinti mašiną, ar nėra įtrūkimų ar pažeidimų, ir sutaisyti, jei reikia.

Niekada nebandykite dirbti su nebaigta surinkti aukštapjove arba su aukštapjove, kuriai buvo atliktos neleistinos modifikacijos.

Elektrinių įrankių naudojimas ir priežiūra

Nenaudokite aukštapjovės, jei yra pažeisti apsauginiai įtaisai.

Dirbant su aukštapjove, draudžiama naudoti kopėčias.

Naudokite gaminį tik stovėdami ant tvirto pagrindo.

Nuimkite akumuliatorių: - prieš palikdami aukštapjovę be priežiūros; pašalindami blokavimą; - prieš tikrindami arba valydami aukštapjovę arba prieš atlikdami jos priežiūros darbus; jei atsitrenkėte į objektą. Aukštapjovę galima naudoti tik visiškai užtikrinant, kad visa aukštapjovė yra saugios eksploatacijos būklės; - jei aukštapjovė pradeda neįprastai stipriai vibruoti. Tuoj pat patikrinkite. Per didelė vibracija gali sukelti sužalojimus: - prieš perduodami gaminį kitam asmeniui.

SUŽALOJIMO PAVOJUS!

Nelieskite grandinės.

→ Prieš darbą ar darbo pertraukos metu užstumkite apsauginį skydą.

Visos veržlės ir varžtai turi būti tvirtai priveržti, kad būtų užtikrintas saugus naudojimas.

Jei eksploatavimo metu gaminys įkaista, prieš pakeisdami laikymo vietą leiskite jam atvėsti.

Aukštapjovės negalima laikyti aukštesnėje kaip 35 °C temperatūroje arba tiesioginiuose saulės spinduliuose.

Nelaikykite aukštapjovės prie statinės elektros vielų.

Dėmesio: krentanti pjaunama medžiaga.

Dirbkite tik dienos metu arba esant pakankamam apšvietimui.

2. SURINKIMAS

ĮSPĖJIMAS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš surinkdami gaminį, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dangtelį.

Pristatomame komplekte yra aukštapjovė, akumuliatorius, įkroviklis, grandinė, juosta, apsauginis gaubtas su vidiniu šešiabriauniu raktu ir naudojimo instrukcija.

Teleskopinio koto surinkimas [pav. A1/A2]:

1. Teleskopinį vamzdį ② įstumkite į variklio bloką ① iki atramos. Abi žymos turi būti viena priešais kitą.
2. Priveržkite pilką veržlę ③

Nešiojimo diržo montavimas [pav. A3]:

Būtina naudoti komplekte esantį nešimo diržą.

1. Praplėtę diržo kilpą (4), užspauskite ją ant koto ir priveržkite varžtu (5).
2. Žiedinę sąsagą ⑥ įkabinkite į diržo kilpą ④.
3. Sparčiųjų užraktų pagalba nustatykite norimą diržo ilgį.

3. NAUDOJIMAS

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš reguliuodami ar gabendami gaminį palaukite, kol grandinė sustos, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dangtelį.

Įkrauti akumuliatorių [pav. 01/02/03]:

→ Laikytis tinklo įtampos! Elektros energijos šaltinio įtampa turi atitikti duomenis ant kroviklio techninių duomenų plokštelės.

GARDENA aukštapjovė, gaminys 14770-55, tiekiama be akumuliatoriaus ir kroviklio.

Dėl išmaniojo įkrovimo proceso akumuliatoriaus įkrovimo lygis automatiškai atpažįstamas ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos įkraunamas optimalia įkrovimo srove.

Dėl to akumuliatorius yra tausojamas ir laikomas kroviklyje visada išlieka visiškai įkrautas.

1. Paspauskite fiksavimo mygtuką (A) ir išimkite akumuliatorių (B) iš akumuliatoriaus laikiklio (D).
2. Įkiškite akumuliatoriaus kroviklį į tinklo lizdą.
3. Užstumkite akumuliatoriaus kroviklį ant akumuliatoriaus.

Kai akumuliatoriaus įkrovimo indikatorius ant kroviklio mirksi žaliai, akumuliatorius yra įkraunamas.

Kai akumuliatoriaus įkrovimo indikatorius ant kroviklio šviečia žaliai be perstojo, akumuliatorius yra visiškai įkrautas.

(Įkrovimo trukmę žr. 7. TECHNINIAI DUOMENYS).

1. Įkrovimo metu reguliariai tikrinkite įkrovimo lygį.
2. Jei akumuliatorius yra visiškai įkrautas, akumuliatorių galite atskirti nuo kroviklio.

Indikacijos elementų reikšmė:

Be perstojo šviesėjantis akumuliatoriaus krovimo indikatorius rodo, kad akumuliatorius yra visiškai įkrautas arba akumuliatoriaus temperatūra yra už leistino krovimo temperatūros intervalo ribų ir todėl negalima įkrauti. Pasiekus leistiną temperatūros intervalą, akumuliatorius yra iš karto įkraunamas.

Be perstojo šviečiantis akumuliatoriaus krovimo indikatorius rodo, kad kištukas yra įkištas į kištukinį lizdą ir kroviklis paruoštas eksploatuoti.

Akumuliatoriaus įkrovimo lygio indikatorius ant gaminio [pav. O4/O14]:

Paleidus gaminį, 5 sekundes yra rodomas akumuliatoriaus įkrovimo lygio indikatorius.

Akumuliatoriaus įkrovimo

lygio indikatorius

67 - 100 % jkrauta	①, ② ir③ Šviečia Žalai
34 - 66 % jkrauta	① ir② Šviečia Žalai
11 - 33 % jkrauta	① Šviečia Žalai
0 - 10 % jkrauta	① mirksi Žalai

Jei šviesos diodas mirksi žaliai, reikia įkrauti akumuliatorių.

Jei šviečia arba mirksi klaidos šviesos diodas, žr. 6. GEDIMŲ ŠALINIMAS.

Grandinės alyvos pildymas [pav. 05]:

Kūno sužalojimai nutrūkus grandinei, jei pjovimo juostos grandinė nepakankamai sutepama.

→ Kaskart prieš naudodami patikrinkite, ar tiekiamas pakankamas grandinių alyvos kiekis.

Rekomenduojame naudoti GARDENA grandinių alyvą, gaminys 6006, arba lygiavertę, specializuotoje parduotuvėje įsigytą mineralinę grandinių alyvą.

1. Nusukite alyvos bakelio dangtelį ⑦.
2. Pilkite grandinių alyvą pildymo atvamzdį ⑧, kol alyva uždengs visą kontrolinį langelį ⑨.
3. Vėl užsukite alyvos bakelio dangtelį ⑦ ant pildymo atvamzdžio ⑧.
4. Patikrinkite alyvos tepimo sistemą.

Jei gaminį apliejote alyva, ją kruopščiai nuvalykite.

Alyvos tepimo sistemos tikrinimas [pav. 06]:

Pjovimo juostą ⑳ maždaug 20 cm atstumu nukreipkite į šviesią medienos pjovimo vietą. Vieną minutę eksploatavus mašiną, ant paviršiaus turi likti aiškios alyvos žymės.

Jokiu būdu pjovimo juosta ② negalima liesti smėlio arba žemės, nes taip greičiau susidėvi grandinė!

Darbinės padėtys:

Aukštapjovę galima eksploatuoti 2 darbinėse padėtyse (viršuje / apačioje). Kad būtų užtikrinta nepriekaištinga pjūvio briauna, storas šakas reikia nupjauti 2 etapais (kaip paveikslėliuose).

Pjovimas viršuje (storos šakos) [pav. 06/07/08]:

1. Šaką iš apačios įpjaukite ne daugiau nei 1/3 jos skersmens (grandinė stumiama link priekinio ribotuvo ③).
2. Nupjaukite šaką iš viršaus (grandinė traukiama prie galinio ribotuvo ⑥).

Pjovimas apačioje [pav. 06/09]:

Nupjaukite šaką iš viršaus (grandinė traukiama prie galinio ribotuvo ⑥).

Nulenkti variklio bloką [pav. 010]:

Variklio bloką ① galima nulenkti 15° intervalais kampu nuo -60° iki +60°. 1. Laikykite abu oranžinius mygtukus (paspauskite) ir nulenkite variklio bloką ① norima kryptimi. 2. Atleiskite abu oranžinius mygtukus ir užfiksuokite variklio bloką ①.

Prailginti teleskopinį vamzdį [pav. 011]:

Teleskopinį vamzdį ② galima nuosekliai prailginti iki 50 cm.

1. Atlaisvinkite oranžinę veržlę ⑩.
2. Ištraukite teleskopinį vamzdį ② iki norimo ilgio.
3. Vel priveržkite oranžinę veržlę 12

Aukštapjovės įjungimas [pav. 01/012/013/014]:

DĖMESIO! Kūno sužalojimai!

Pavojus susižaloti, jei gaminys nesustoja atleidus paleidimo svirtelę.

Neapeikite apsauginių įtaisų arba mygtukų. Pavyzdžiui, nepririškite paleidimo svirtelės prie rankenos.

Prieš pradedant dirbti, turi būti patikrintos šios sąlygos:

Yra įpilta pakankamai grandininės alyvos ir patikrinta tepimo sistema (žr. 3. NAUDOJIMAS). Grandinė įtempta (žr. 4. TECHNINĖ PRIEŽIŪRA).

Paleidimas:

Gaminyje įrengtas dviejų jungiklių apsauginis įtaisas (paleidimo svirtelė su įjungimo blokatoriumi), kuris apsaugo nuo atsitiktinio gaminio įjungimo.

1. Į akumuliatoriaus laikiklį ⑥ įstatykite akumuliatorių ⑧, kad jis girdimai užsifiksuotų.
2. Praverkite apsauginio dangčio fiksatorių ③ ir nuimkite dangtį nuo pjovimo juostos.
3. Viena ranka laikykite aukštapjovę už izoliuoto suėmimo paviršiaus ant teleskopinio vamzdžio ②, kita ranka - už rankenos ④.
4. Pastumkite įjungimo blokatorių ⑤ į priekį ir patraukite paleidimo svirtelę. Aukštapjovė pradės veikti, ir 5 sekundes yra rodomas akumuliatoriaus įkrovimo lygio indikatorius ⑬.
5. Atleiskite įjungimo blokatorių ⑥

Sustabdymas:

1. Atleiskite paleidimo svirtelę ⑥. Aukštapjovė sustoja.
2. Apsauginę dangtelį užmaukite ant pjovimo juostos ir uždarykite taip, kad fiksatorius 18 užsifiksuotų.
3. Paspauskite fiksavimo mygtuką ⑧ ir išimkite akumuliatorių ⑧ iš akumuliatoriaus laikiklio ⑥.

4. TECHNINĖ PRIEŽIŪRA

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš atlikdami gaminio techninės priežiūros darbus palaukite, kol grandinė sustos, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginę dangtelį.

Aukštapjovės valymas:

PAVOJUS! Kūno sužalojimai! Sužalojimo pavojus ir gamin

→ Nevalykite gaminio vandeniu ar vandens srove (ypač aukšto slėgio vandens srove). → Nevalykite su chemikalais, įskaitant benziną arba tirpiklius. Kai kurie iš jų gali pažeisti svarbias plastikines dalis.

Ventiliacijos angos visada turi būti švarios.

1. Aukštapjovę valykite drėgna šluoste.
2. Ventiliacijos angas valykite minkštu šepetėliu (nenaudokite atsuktuvo).
3. Jei reikia, pjovimo juostą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus kroviklio valymas:

Prijungdami akumuliatorius prie kroviklio, visuomet įsitikinkite, kad akumuliatorių ir akumuliatoriaus kroviklio paviršiai bei kontaktai būtų švarūs ir sausi.

Nenaudokite tekančio vandens.

→ Akumuliatoriaus kroviklis: valykite kontaktus ir plastikines dalis minkšta, sausa šluoste. → Akumuliatorius: retkarčiais valykite ventiliacijos angas ir akumuliatoriaus jungtis minkštu, švariu ir sausu šepetėliu.

Grandinės įtempimas [pav. M1/M2/M3/M4]:

PAVOJUS NUDEGTI!

Dėl per stipriai įtemptos grandinės gali būti perkrautas variklis ir atsirasti gedimų, o nepakankamai įtempta grandinė gali iššokti iš bėgelio. Tinkamai įtempta grandinė užtikrina geriausias pjovimo savybes, optimalų akumuliatoriaus veikimo laiką ir prailgina eksploatavimo trukmę. Todėl reguliariai tikrinkite įtempimą, nes naudojamos grandinės ilgis gali išsitempti (ypač, jei grandinė yra nauja; po pirmojo sumontavimo grandinės įtempimą reikia patikrinti kelias minutes padirbus grandininiu pjūklu).

Neįtempkite grandinės tuoj pat po naudojimo, palaukite, kol ji atvės.

Raktas su vidiniu šešiabriauniu varžtams ① yra apsauginiame gaubte.

1. Atlaisvinkite abu varžtus (varžtų neišsukite!).
2. Kilstelkite grandinę (1) ties pjovimo juostos (2) viduriu. Tarpas turėtų būti apie 2–3 mm.
3. Jei grandinė per mažai įtempta, reguliavimo varžtą ④ sukite pagal laikrodžio rodyklę. Jei grandinė per daug įtempta, reguliavimo varžtą ⑤ sukite prieš laikrodžio rodyklę.
4. Vėl priveržkite abu varžtus ①.
5. Įjunkite aukštapjovę maždaug 10 sekundžių trukmei.
6. Dar kartą patikrinkite grandinės įtempimą ir, jei reikia, papildomai pareguliuokite.

5. LAIKYMAS

Naudojimo pabaiga [pav. 012]:

Gaminį laikykite vaikams neprieinamoje vietoje.

1. Apsauginį dangtelį užmaukite ant pjovimo juostos ir uždarykite taip, kad fiksatorius užsifiksuotų.
2. Nuimkite akumuliatorių.
3. Įkraukite akumuliatorių.
4. Nuvalykite aukštapjovę, akumuliatorių ir akumuliatoriaus kroviklį (žr. 4. TECHNINĖ PRIEŽIŪRA).
5. Aukštapjovę, akumuliatorių ir akumuliatoriaus kroviklį laikykite sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Šalinimas:

(pagal Direktyvą 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.

Akumuliatoriaus šalinimas:

GARDENA akumuliatoriuose yra ličio jonų elementų, kurie, pasibaigus jų tarnavimo laikui, turi būti šalinami atskirai nuo įprastų buitinių atliekų.

Li-ion

SVARBU!

→ Šalinkite akumuliatorius vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte. 1. Visiškai iškraukite ličio jonų elementus (kreipkitės į GARDENA servisą). 2. Apsaugokite ličio jonų elementus nuo trumpojo jungimo. 3. Kvalifikuotai šalinkite ličio jonų elementus.

6. GEDIMŲ ŠALINIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

Prieš šalindami gaminio triktis palaukite, kol grandinė sustos, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dangtelį.

Grandinės keitimas [pav. M1/M2/M3/T1]:

PAVOJUS! Kūno sužalojimai! Pjautiniai sužalojimai dėl gra

Keisdami grandinę mūvėkite apsaugines pirštines.

Jei pjovimo galia labai sumažėja (atlypo grandinė), reikia pakeisti grandinę. Raktas su vidiniu šešiabriauniu varžtams yra apsauginiame gaubte (6).

Galima naudoti tik GARDENA originalią atsarginę grandinę ir juostą gaminys 4048 arba atsarginę grandinę gaminys 4049.

1. Išsukite abu varžtus ① 2. Nuimkite dangtelį ②
2. Nuimkite pjovimo juostą su grandine 16
3. Nuimkite grandinę 19 nuo pjovimo juostos 20.
4. Nuvalykite variklio bloką ①, pjovimo juostą ② ir dangtelį ②. Būtinai atkreipkite dėmesį į guminius sandariklius korpuse ir dangtelyje ②.
5. Naują grandinę ⑧ uždėkite ant pjovimo juostos ⑨ priekinio ribotuvo ⑩. Įsitikinkite, kad grandinė juda teisinga kryptimi, o priekinis ribotuvas ⑪ nukreiptas į viršų.
6. Pjovimo juostą ② ant variklio bloko ① uždėkite taip, kad kaištis ② būtų prakištas pro pjovimo juostą ②, o grandinė ⑨ būtų uždėta ant pavaros krumpliaračio ②.
7. Dangtelį ② vėl uždėkite ant variklio bloko ①. Atkreipkite dėmesį į guminį sandariklį.
8. Lengvai priveržkite abu varžtus ①.
9. Įtempkite grandinę (žr. 4. TECHNINĖ PRIEŽIŪRA).

Problema | Galima priežastis | Sutrikimo/gedimo pašalinimas

Trumpa veikimo trukmè	Grandinè per stipriai jtempta.	→ ltempkite grandine. (žr. Grandinès ltempirmas).
	Grandinè netepama, nes néra alyvos.	→ lpkite grandiniq alyvos.

Problema | Galima priežastis | Sutrikimo/gedimo pašalinimas

Aukstapjovës nebegallma ijsjungti	Užstrigusi paleidimo svirtelè.	→ Nuimkite akumulatorić Ir atpalaiduokite paleidimo svirtelè.
Negražus pjūvis	Grandiné atsipo arba apgadinta.	→ Pakeiskite grandine.
Grandiné užstrigo	Grandiné per mažai jtempta.	→ ltempkite grandine.
Aukstapjovć labal vibrujoa	Grandiné per mažai jtempta.	→ ltempkite grandine.
Aukstapjové nešljungia arba sustoja. Šviesos diodas ➀ mirksi zāllal [pav. 04]	Išsikroves akumulatorius.	|Kraukitcakumuliatorić.
Aukstapjové nešljungia arba sustoja. Klaidos šviesos diodas ➁ Šviečia raudonal [pav. 04]	Akumullatorius temperatūrā yra už leistno temperatūros intervalo ribu.	→ Palaukite, kol akumuliatorićus temperatūrā bus věl tarp 0 °C - 45 °C.
	Tarp aukstapjovës akumuliatoriæn suktäу yra vandens lašu arba dregmès.	→ Pašainkite vandens lašus/drômegme sausa šluoste.
	Užblokuotas variklis.	→ Pašainkite kliuti, Věl paleiski-tc.
Aukstapjové nešljungia arba sustoja. Klaidos šviesos diodas ➁ mirksl raudonal [pav. 04]	Sugedes gaminys.	Kreipkites | GARDENA servisa.
Aukstapjové nešljungia arba sustoja. Klaidos šviesos diodas ➁ nešviečia [pav. 04]	Akumullatorius néra visilskai jstatyatas | akumullatoriaus laikiki.	→ | Akumullatorius laikiki | ld galo jstalykite akumullatoriu, kad js girdmai užsifikuotu.
	Sugedes akumullatorius.	→ Pakeiskite akumullatoriu.
	Sugedes gaminys.	→ Kreipkites | GARDENA servisa.
|Krovlo mocesas nejmanomas. Akumullatorius | krovimo indikatorius ➁ Šviečia be persto [pav. 03]	Nejstatyatas (netinkamai jstatyatas)akumullatorius.	→ Tinkamai | stadykite akumullatoriu | krovikij.
	Nešvarius akumullatoriaus kontaktai.	→ Išvalkyte akumullatoriaus kontaktus (pvz., keleta kartu ljungiant | Ir ljsjungiant akumullatoriu. Jei reikia, pakeiskite akumullatoriu).
	Akumullatorius temperaturā yra už leistno | krovimo temperatūros intervalo ribu.	→ Palaukite, kol akumuliatorićus temperatūrā bus věl tarp 0 °C - 45 °C.
	Sugedes akumullatorius.	→ Pakeiskite akumullatoriu.
Aukumullatorius | krovimo indikatorius ➁ nešviečia [pav. 03]	Nejikištas (netinkamai | kištas) krovikio kištukas.	→ (Visiškai) kiškite kištuka | kištukinj lizda.
	Sugadini kištukinis lizdas, mailinimo kabelis arba kroviklis.	→ Patrkinkite tinklo | tampa, Jei reikia, krovikij | turi pati kriniti igalotas prekybos afstovas arba GARDENA servisas.

PASTABA: Kitų sutrikimų/gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tik GARDENA serviso centrai arba specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

7. TECHNINIAI DUOMENYS

Akumuliatorinė aukštapjovė | Vienetas | Vertė (gaminys 14770)

Grandinés greitis	m/s	3,8
Pjovimo juostos ilgis	mm	200
Grandinés tipas px	90
Alyvos bakelio türis	cm3	60
Teleskopinio vamzdžio lštraukimo srtits	cm	0-50
Svoris (jsk. akumuliatori)	kg	3,5
Garso slegio lygis Lph1Neapibrezīts Kpr	dB (A)	733
Garso gallos lygis Lva1: lismatuotas/garantuotas Neapibrezīts Kva	dB (A)	90/933
Plastakos ir rankos vibracija ahyne	m/s2	11,5
Neapibrezīts Kthw

Matavimo metodai pagal: DIN EN ISO 22868, DIN EN ISO 22867

PASTABA: Nurodyta vibracijos emisijos vertė buvo išmatuota remiantis standartizuotu bandymo metodu ir ją galima naudoti atliekant palyginimą su kitais elektriniais įrankiais. Šią vertę taip pat galima naudoti preliminariai įvertinant

poveikį. Vibracijos emisijos vertė faktinio elektrinio įrankio naudojimo metu gali keistis.

Sisteminis akumuliatorius Vlenetas Verte (gaminys 14903) PBA 18V 2,5 Ah W-B

Akumulatoriaus tampa	V (DC) 18
Akumulatoriaus talpa	Ah	2,5
Elementu (ličio jönu) skaičius 5

Tinkami POWER FOR ALL sistemų akumuliatorių įkrovikliai: AL 18..CV.

Akumuliatoriaus kroklikis AL 1810 CV P4A	Vlenetas Verte (gaminys 14900)
Tinklo [tampa]	V (AC)	220 - 240
Tinklo dažnls	Hz	50 - 60
Vardiné galia	W	26
Akumuliatoriaus jkrovimo [tampa]	V (DC) 18
Maks. akumuliatoriaus [krovimosrovo]	mA	1000
Akumuliatoriaus jkrovimo trukmè 80%/97 - 100% (ample)
PBA 18V 2,0Ah W-B	min.	96/124
PBA 18V 2,5Ah W-B	min.	120/154
PBA 18V 4,0Ah W-C	min.	192/244
Leistinas [krovimo tem-peratūros intervalas]	°C	0 - 45
Svoris pagal „EPTA-Procedure 01:2014"	kg	0,17
Apsaugos klase		回/II

Tinkami POWER FOR ALL sistemų akumuliatoriai: PBA 18V.

8. Priedai

GARDENA Atsarginé grandiné ir plovimo juosta pakeltimui.	Grandiné Ir plovimo juosta pakeltimui.	gaminys 4048
GARDENA Atsarginé grandiné	Grandiné pakteimui.	gaminys 4049
GARDENA GrandInnlo pluklo alyva	Grandiné teptl.	gaminys 6006
GARDENA Sistemas akumullorius PBA 18V/45 P4A PBA 18V/72 P4A	Akumulatorius papildomam veikimo laikui arba keitimui.	gaminys 14903 gaminys 14905
GARDENA Akumulloriaus grelti krovimo kroviklis AL 1830 CV P4A	Greilai jkrauli GARDENA sistemas POWER FOR ALL akumulloriamis PBA 18V..W...	gaminys 14901

9. SERVISAS/GARANTIJA

Servisas:

Prašome kreiptis adresu, nurodytu kitoje pusėje.

Garantijos dokumentas:

Jei atsitiktų kas nors, kas numatyta garantiniame pareiškime, paslaugų teikėjas paslaugą teiks nemokamai.

GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo įsigijimo dienos pas prekybininką, jei gaminys buvo naudojamas tik asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų. Garantija bus vykdoma suteikiant veikiantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę pasirinkti, kurią iš šių galimybių taikyti. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio. Eksploatavimui buvo naudojamos tik originalios GARDENA atsarginės ir susidėvinčios dalys.
• Pateikiamas pirkimo dokumentas.

Įprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektrinių lempučių, trapecinių ir krumplinių diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvartojimo dalims garantija netaikoma.

Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.

Gamintojo garantija taikoma Vokietijos Federacinės Respublikos teise. Garantiniu atveju prašome atsiųsti sugedusį gaminį su pirkimo dokumento kopija ir gedimo aprašymu, apmokėjus siuntimo išlaidas, GARDENA servisui adresu.

Susidėvinčios dalys:

Susidėvinčioms dalims: grandinei ir pjovimo juostai garantija netaikoma.

LV Atzarotājs ar akumulatoru un teleskopisko kātu

1. DROŠĪBA 166 2. MONTĀŽA 168 3. LIETOŠANA 168 4. APKOPE 169 5. UZGLABĀŠANA 170 6. KĻŪDU NOVĒRŠANA 170 7. TEHNISKIE DATI 171 8. PIEDERUMI 171 9. SERVISS/GARANTIJA 171
