Produkttyp	Batteridriven motorsåg på förlängningsstång (häcksax)
Märke	Gardena
Modell	TCS 2018 P4A (ref. 14770)
Strömförsörjning	Li-Ion-batteri 18 V POWER FOR ALL System
Vikt (med batteri)	3,5 kg
Svärdlängd	200 mm
Kedjehastighet	3,8 m/s
Oljetankvolym	60 cm³
Utmatningsområde för teleskoprör	0 till 50 cm (kontinuerlig justering)
Ljudtrycksnivå (Lpa)	73 dB(A)
Garanterad ljudeffektnivå	93 dB(A)
Hand-armvibration	1 m/s²
Kedjetyp	90 px
Maximal kapacitet	Grenar upp till 8 cm diameter
Huvudlutning	5 lägen i 30° steg (ungefär)
Kompatibelt batteri	POWER FOR ALL PBA 18V-system (t.ex. ref. 14903 2,5 Ah)
Medföljande laddare	AL 1810 CV P4A (ref. 14900), 220-240 V~, 50-60 Hz
Laddningstid (80%/100%)	120 min / 154 min (batteri 2,5 Ah)
Säkerhetsanordning	Dubbelomkopplare (startspak + låsknapp)
Smörjning	Automatisk, integrerad oljetank
Slitdelar	Kedja och svärd (ref. 4048/4049), olja (ref. 6006)
Garanti	2 år (slitdelar undantagna)

Vanliga frågor - TCS 2018 P4A GARDENA

Hur laddar man batteriet till Gardena TCS 2018 P4A motorsågen?

Ta bort batteriet genom att trycka på låsspärren. Anslut laddaren (AL 1810 CV) till ett vägguttag och koppla sedan batteriet. Den gröna indikatorn blinkar under laddning; när den lyser med fast sken är batteriet fulladdat. Koppla därefter bort batteriet.

Vilken olja ska man använda till kedjan?

Använd speciell motorsågsolja, helst Gardena olja ref. 6006 eller motsvarande mineralolja. Häll den i tanken (svart lock) upp till påfyllningsnivån.

Hur spänner man kedjan?

Lossa de två skruvarna på sidan av svärdet med medföljande insexnyckel. Lyft kedjan mitt på svärdet: avståndet ska vara 2-3 mm. Vrid justerskruven medurs för att spänna, moturs för att lossa. Dra åt skruvarna och kontrollera efter några minuters användning.

Vad gör man om motorsågen inte startar?

Kontrollera först batteriet: är det laddat? Blinkande gröna lysdioder indikerar tomt batteri. Om röd lysdiod tänds, vänta tills batteritemperaturen återgår till mellan 0 °C och 45 °C. Rengör kontakterna om det behövs. Om inget fungerar, kontakta Gardenas kundtjänst.

Kan man använda motorsågen i regn?

Nej. Apparaten får inte utsättas för regn eller fukt. Använd den endast i torrt väder och med god sikt. Förvara batteri och laddare skyddat från vatten.

Vilket säkerhetsavstånd ska man hålla till elledningar?

Håll minst 10 meters avstånd till elledningar. Kontakt med strömförande ledning kan leda till dödlig elektrisk stöt.

Hur rengör man motorsågen efter användning?

Ta bort batteriet och sätt på skyddslocket. Rengör apparaten med en fuktig trasa, utan vatten eller högtrycksspolning. Rengör ventilationsöppningarna med en mjuk borste. Använd inte lösningsmedel.

Vilken skyddsutrustning ska man bära?

Bär alltid skyddshjälm, skyddsglasögon, halkskyddande handskar, halkskyddande skyddsskor och hörselskydd (bullerhjälm).
Obs: Hörselskydd kan minska uppfattningen av omgivningsljud.

Hur byter man kedjan?

Använd handskar. Lossa de två skruvarna och ta bort kåpan. Ta bort den gamla kedjan och svärdet. Placera den nya kedjan på svärdet med rätt rotationsriktning. Montera svärdet på motorenheten genom att passa in bulten och sätt sedan tillbaka kåpan. Spänn kedjan enligt anvisningarna.

Var hittar man reservdelar till Gardena TCS 2018 P4A?

Originaldelar från Gardena finns hos auktoriserade återförsäljare: kedja och svärd ref. 4048 (set) eller enbart kedja ref. 4049, olja ref. 6006, extra batteri ref. 14903 (2,5 Ah) eller 14905 (4,0 Ah), snabbladdare ref. 14901. Kontakta Gardenas kundtjänst på 0810 00 78 23.

BRUKSANVISNING TCS 2018 P4A GARDENA

Produkten är inte avsedd att användas av personer (inklusive

barn) med nedsatt fysisk, sensorisk eller intellektuell förmåga

eller bristande erfarenhet och/eller bristande kunskaper, om de

inte hålls under uppsikt av en person som ansvarar för deras säkerhet eller

får anvisningar av denna person hur produkten ska användas. Barn ska

hållas under uppsikt för att säkerställa att de inte leker med produkten. Vi rekommenderar att produkten används av ungdomar över 16 år.

Avsedd användning:

GARDENA Kvistsåg är avsedd för beskärning av träd, häckar, buskar och perenner med grenar upp till max. 8 cm diameter i villa- och hobbyträdgårdar.

Produkten är inte konstruerad för långtidsanvändning.

FARA! Kroppsskada!

Kvistsågen får inte användas för att fälla träd. Ta bort grenar i bitar, så att du inte träffas av fallande grenar eller grenar som studsar tillbaka från marken när de ramlar. Stå inte under grenen när du sågar. Använd den inte för skötsel av dammar.

nar i bitar, sa att du inte traffas av fallande grenar aller grenar

som studsar tillbaka från marken när de ramlar. Stå inte under

grenen när du sågar. Använd den inte för skötsel av dammar.

1. SÄKERHET

VIKTIGT!

Läs noggrant bruksanvisningen och spara den för senare bruk.

Se till att du förstår alla kontrollorgan och vad de är till för.

Använd ögon- och hörselskydd.

Livsfara genom elektrisk stöt!

Använd alltid skyddshandskar.

Använd alltid halksäkra säkerhetsskor.

Använd alltid skyddshjälm.

Utsätt inte apparaten för regn.

Kedjans rotationsriktning.

För batteriladdaren:

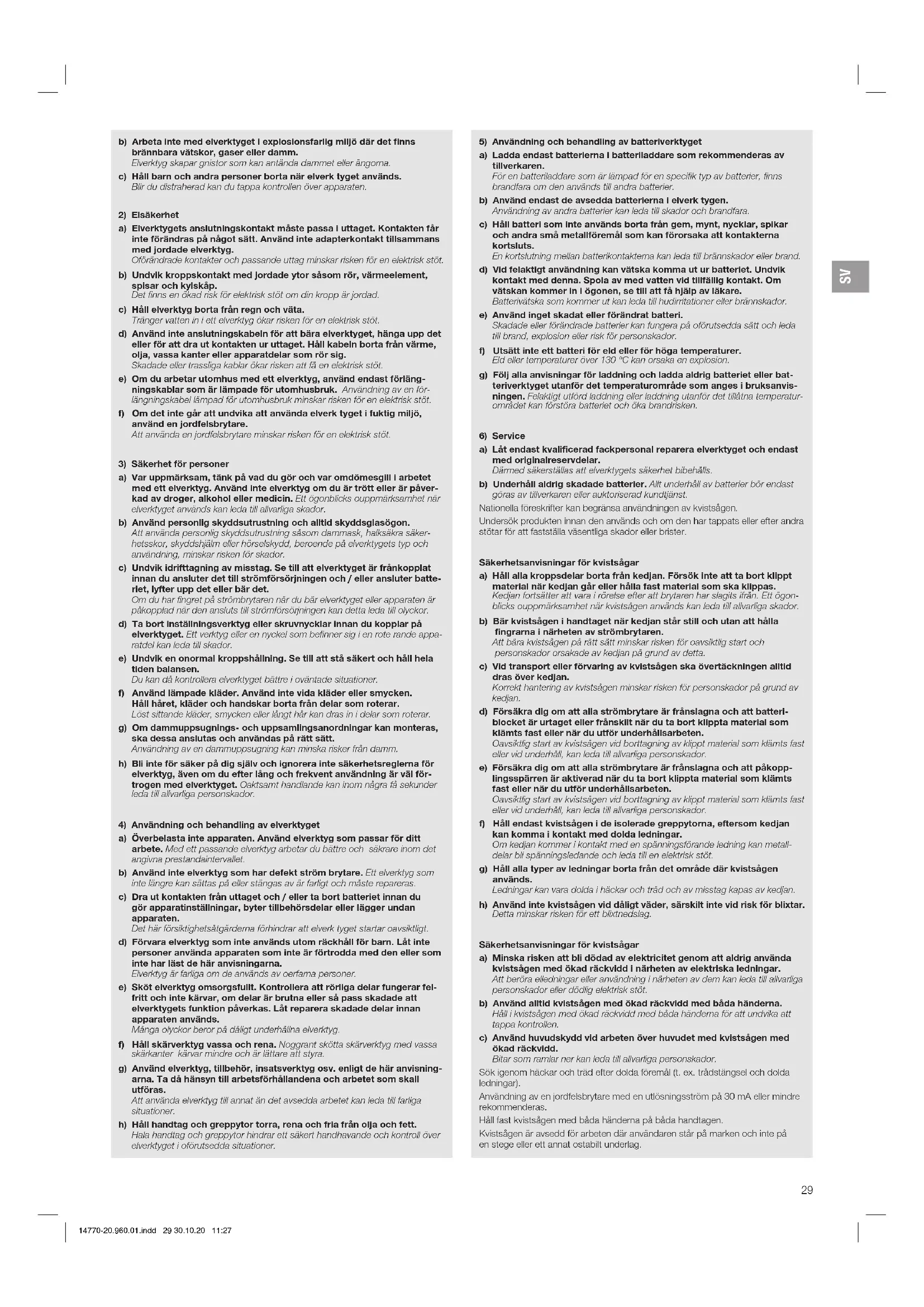

Allmänna säkerhetsanvisningar för elverktyg

VARNING!

Läs alla säkerhetsanvisningar, anvisningar, bildtexter och tekniska data som finns på det här elverktyget.

Om man bortser från att efterfölja säkerhetsanvisningarna och anvisningarna kan

Detta leder till elektrisk stöt, brand och/eller allvarliga skador.

Spara alla säkerhetsanvisningar och anvisningar för framtiden.

Elverktyg (med nätsladd) och batteridrivna elverktyg (utan nätsladd).

1) Arbetsplatssäkerhet

a) Håll arbetsområdet rent och väl upplyst.

Oordning och arbetsområden utan belysning kan leda till olyckor.

2) Elsäkerhet

3) Säkerhet för personer

4) Användning och behandling av elverktyget

b) Arbeta inte med elverktyget i explosionsfarlig miljö där det finns brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända dammet eller ångorna. c) Håll barn och andra personer borta när elverktyget används. Blir du distraherad kan du tappa kontrollen över apparaten. a) Elverktygets anslutningskontakt måste passa i uttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elverktyg. Oförändrade kontakter och passande uttag minskar risken för en elektrisk stöt. b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordad. c) Håll elverktyg borta från väta. Tränger vatten in i elverktyget ökar risken för en elektrisk stöt. d) Använd inte anslutningskabeln för att bära elverktyget, hänga upp det eller för att dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller apparatdelar som rör sig. Skadade eller trassliga kablar ökar risken att få en elektrisk stöt. e) Om du arbetar utomhus med ett elverktyg, använd endast förlängningskablar som är lämpliga för utomhusbruk. Användning av en förlängningskabel lämplig för utomhusbruk minskar risken för en elektrisk stöt. f) Om det inte går att undvika att använda elverktyget i fuktig miljö, använd en jordfelsbrytare. Att använda en jordfelsbrytare minskar risken för en elektrisk stöt. a) Var uppmärksam, tänk på vad du gör och var omdömesgill i arbetet med ett elverktyg. Använd inte elverktyget om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet när elverktyget används kan leda till allvarliga skador. b) Använd personlig skyddsutrustning och alltid skyddsglasögon. Att använda personlig skyddsutrustning såsom dammask, halkfria säkerhetsskor, skyddshjälm eller hörselskydd, beroende på elverktygets typ och användning, minskar risken för skador. c) Undvik idrifttagning av misstag. Se till att elverktyget är frånkopplat innan du ansluter det till strömförsörjningen och/eller ansluter batteriet, lyfter upp det eller bär det. Om du har fingret på strömbrytaren när du bär elverktyget eller apparaten är påkopplad när den ansluts till strömförsörjningen kan detta leda till olyckor. d) Ta bort inställningsverktyg eller skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller nyckel som befinner sig i en roterande apparatdel kan leda till skador. e) Undvik en onormal kroppsställning. Se till att stå säkert och håll hela tiden balansen. Du kan då kontrollera elverktyget bättre i oväntade situationer. f) Använd lämpliga kläder. Använd inte vida kläder eller smycken. Håll håret, kläder och handskar borta från delar som roterar. Löst sittande kläder, smycken eller långt hår kan dras in i delar som roterar. g) Om dammuppsugnings- och uppsamlingsanordningar kan monteras, ska dessa anslutas och användas på rätt sätt. Användning av en dammuppsugning kan minska risker från damm. h) Bli inte för säker på dig själv och ignorera inte säkerhetsreglerna för elverktyg, även om du efter lång och frekvent användning är väl förtrogen med elverktyget. Oaktsamt handlande kan inom några få sekunder leda till allvarliga personskador. a) Överbelasta inte apparaten. Använd elverktyg som passar för ditt arbete. Med ett passande elverktyg arbetar du bättre och säkrare inom det angivna prestandaintervallet. b) Använd inte elverktyg som har defekt strömbrytare. Ett elverktyg som inte längre kan sättas på eller stängas av är farligt och måste repareras. c) Dra ut kontakten från uttaget och/eller ta bort batteriet innan du gör apparatinställningar, byter tillbehörsdelar eller lägger undan apparaten. Dessa försiktighetsåtgärder förhindrar att elverktyget startar av misstag. d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda apparaten som inte är förtrogna med den eller som inte har läst de här anvisningarna. Elverktyg är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga delar fungerar felfritt och inte kärvar, om delar är brutna eller så pass skadade att elverktygets funktion påverkas. Låt reparera skadade delar innan apparaten används. Många olyckor beror på dåligt underhållna elverktyg. f) Håll skärverktyg vassa och rena. Noggrant skötta skärverktyg med vassa skärkanter kärvar mindre och är lättare att styra. g) Använd elverktyg, tillbehör, insatsverktyg osv. enligt de här anvisningarna. Ta då hänsyn till arbetsförhållandena och arbetet som ska utföras. Att använda elverktyg till annat än det avsedda arbetet kan leda till farliga situationer. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor hindrar ett säkert handhavande och kontroll över elverktyget i oväntade situationer.

5) Användning och behandling av batteriverktyget

a) Ladda endast batterierna i batteriladdare som rekommenderas av tillverkaren. För en batteriladdare som är lämplig för en specifik typ av batterier, finns brandfara om den används till andra batterier. b) Använd endast de avsedda batterierna i elverktygen. Användning av andra batterier kan leda till skador och brandfara. c) Håll batteri som inte används borta från gem, mynt, nycklar, spikar och andra små metallföremål som kan förorsaka att kontakterna kortsluts. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand. d) Vid felaktig användning kan vätska komma ut ur batteriet. Undvik kontakt med denna. Spola av med vatten vid tillfällig kontakt. Om vätskan kommer in i ögonen, se till att få hjälp av läkare. Batterivätska som kommer ut kan leda till hudirritationer eller brännskador. e) Använd inget skadat eller förändrat batteri. Skadade eller förändrade batterier kan fungera på oförutsedda sätt och leda till brand, explosion eller risk för personskador. f) Utsätt inte batteriet för eld eller för höga temperaturer. Eld eller temperaturer över 130°C kan orsaka en explosion. g) Följ alla anvisningar för laddning och ladda aldrig batteriet eller batteriverktyget utanför det temperaturområde som anges i bruksanvisningen. Felaktigt utförd laddning eller laddning utanför det tillåtna temperaturområdet kan förstöra batteriet och öka brandrisken.

6) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Därmed säkerställs att elverktygets säkerhet bibehålls. b) Underhåll aldrig skadade batterier. Underhåll av batterier bör endast göras av tillverkaren eller auktoriserad kundtjänst.

Nationella föreskrifter kan begränsa användningen av kvistsågen.

Undersök produkten innan den används och om den har tappats eller andra stötar för att fastställa väsentliga skador eller brister.

Säkerhetsanvisningar för kvistsågar

a) Håll alla kroppsdelar borta från kedjan. Försök inte att ta bort klippt material medan kedjan går eller hålla fast material som ska klippas. Kedjan fortsätter att vara i rörelse efter att brytaren har slagits ifrån. Ett ögonblicks ouppmärksamhet när kvistsägen används kan leda till allvarliga skador. b) Bär kvistsägen i handtaget när kedjan står still och utan att hålla fingrarna i närheten av strömbrytaren. Att bära kvistsägen på detta sätt minskar risken för oavsiktlig start och personskador orsakade av kedjan på grund av detta. c) Vid transport eller förvaring av kvistsägen ska övertäckningen alltid dras över kedjan. Korrekt hantering av kvistsägen minskar risken för personskador på grund av kedjan. d) Försäkra dig om att alla strömbrytare är frånslagna och att batteriblocket är urtaget eller frånskilt när du tar bort klippt material som kläms fast eller när du utför underhållsarbeten. Oavsiktlig start av kvistsägen vid borttagning av klippt material som kläms fast eller vid underhåll kan leda till allvarliga personskador. e) Försäkra dig om att alla strömbrytare är frånslagna och att påkopplingsspärren är aktiverad när du tar bort klippt material som kläms fast eller när du utför underhållsarbeten. Oavsiktlig start av kvistsägen vid borttagning av klippt material som kläms fast eller vid underhåll kan leda till allvarliga personskador. f) Håll endast kvistsägen i de isolerade greppytorna, eftersom kedjan kan komma i kontakt med dolda ledningar. Om kedjan kommer i kontakt med en spänningsförande ledning kan metalldelar bli spänningsförande och leda till en elektrisk stöt. g) Håll alla typer av ledningar borta från det område där kvistsägen används. Ledningar kan vara dolda i häckar och träd och av misstag kapas av kedjan. h) Använd inte kvistsägen vid dåligt väder, särskilt inte vid risk för blixtar. Detta minskar risken för blixtnedslag.

Säkerhetsanvisningar för kvistsågar

a) Minska risken att bli dödad av elektricitet genom att aldrig använda kvistsägen med ökad räckvidd i närheten av elektriska ledningar. Att beröra elledningar eller använda i närheten av dem kan leda till allvarliga personskador eller dödlig elektrisk stöt. b) Använd alltid kvistsägen med ökad räckvidd med båda händerna. Håll kvistsägen med ökad räckvidd med båda händerna för att undvika att tappa kontrollen. c) Använd huvudskydd vid arbete över huvudet med kvistsägen med ökad räckvidd.

Bitar som ramlar ner kan leda till allvarliga personskador. Sök igenom häckar och träd efter dolda föremål (t.ex. trädgårdsstängsel och dolda ledningar). Användning av en jordfelsbrytare med en utlösningsström på 30 mA eller mindre rekommenderas. Håll fast kvistsägen med båda händerna på båda handtagen. Kvistsägen är avsedd för arbete där användaren står på marken och inte på en stege eller annat ostadigt underlag.

Säkerställ att kvistsägen används så att alla rörliga delar (t.ex. det förlängda skaftet och svängelementet) är i låst läge.

Extra säkerhetsanvisningar

säkerhetsanvisningar och anvisningar.

Om man bortser från efterföljande säkerhetsanvisningar och anvisningar kan detta leda till elektrisk stöt, brand och/eller allvarliga skador.

Spara den här bruksanvisningen ordentligt. Använd endast batteriladdare som du helt kan bedöma alla funktioner och kan genomföra dem utan begränsningar eller har fått relevanta instruktioner.

Håll barn under uppsikt vid användning, rengöring och underhåll. Därmed säkerställs att barn inte leker med batteriladdaren.

Ladda endast litiumjonbatterier i POWER FOR ALL-systemet av typen PBA 18V fr.o.m. en kapacitet på 1,5 Ah (fr.o.m. 5 battericeller). Batterispänningar måste passa till batteriladdarens batteriladdningsspänning. Ladda inte engångsbatterier. I annat fall finns brand- och explosionsfara.

Håll batteriladdaren borta från regn och väta. Tränger vatten in i elektrisk utrustning ökar risken för en elektrisk stöt.

Håll batteriladdaren ren. Genom smuts finns risk för elektrisk stöt.

Kontrollera batteriladdare, kabel och kontakt innan varje användning. Använd inte batteriladdaren om du ser att det finns skador. Öppna inte batteriladdaren själv och låt endast kvalificerad fackpersonal reparera den och endast med originalreservdelar. Skadade batteriladdare, kablar och kontakter ökar risken att få en elektrisk stöt.

Använd inte batteriladdaren på lättantändligt underlag (t.ex. papper, textil) eller i lättantändlig omgivning. Genom den uppvärmning av batteriladdaren som förekommer vid uppladdning finns brandrisk.

Om anslutningskabeln måste bytas ut, måste det göras av GARDENA eller någon auktoriserad kundtjänst för GARDENA elverktyg för att undvika säkerhetsrisker.

Använd inte produkten när den laddas upp.

Dessa säkerhetsanvisningar gäller endast för litiumjonbatterier för POWER FOR ALL-systemet PBA 18V.

Använd endast batteriet i produkter från tillverkaren av POWER FOR ALL-systemet. Endast så skyddas batteriet mot farlig överbelastning.

Ladda endast batterierna med batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämpad för en viss typ av batterier innebär brandrisk om den används med andra batterier.

Batteriet levereras uppladdat till en del. För att garantera full effekt för batteriet, ladda upp det helt i batteriladdaren innan den första användningen.

Förvara batterierna utom räckhåll för barn.

→ Öppna inte batteriet. Det finns risk för kortslutning.

→ Vid skada och felaktig användning av batteriet kan ångor komma ut. Batteriet kan börja brinna eller explodera. Släpp in frisk luft och uppsök läkare om du har besvär. Ångorna kan irritera luftvägarna.

→ Vid felaktig användning eller om batteriet är skadat kan antändlig vätska komma ut ur batteriet. Undvik kontakt med denna. Spola av med vatten om du kommer i kontakt med vätskan av misstag. Om vätskan kommer i ögonen, sök dessutom hjälp av läkare. Batterivätska som kommer ut kan leda till hudirritation eller brännskador.

→ Är batteriet defekt kan vätska komma ut och hamna på föremål i närheten. Kontrollera de drabbade delarna. Rengör dem eller byt ut dem om det behövs.

→ Kortslut inte batteriet. Håll batteriet som inte används borta från gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan göra att kontakterna kortsluts. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

→ Batteriet kan skadas av spetsiga föremål som t.ex. spik eller skruvmejslar eller genom yttre kraftpåverkan. Det kan leda till en intern kortslutning och batteriet börja brinna, ryka, explodera eller överhettas.

→ Underhåll aldrig skadade batterier. Allt underhåll av batterier bör endast göras av tillverkaren eller auktoriserad kundtjänst.

Skydda batteriet mot värme, t.ex. också mot ihållande solstrålning, eld, smuts, vatten och fuktighet. Det finns risk för explosion och kortslutning.

→ Använd och förvara endast batteriet i en omgivningstemperatur mellan -20 °C och +50 °C. Låt t.ex. inte batteriet ligga i bilen på sommaren. Vid temperaturer < 0 °C kan sämre prestanda förekomma beroende på enheten.

→ Ladda endast batteriet vid omgivningstemperaturer mellan 0 °C och +45 °C. Laddning utanför detta temperaturintervall kan skada batteriet eller öka brandrisken.

Elsäkerhet

FARA! Hjärtstillestånd!

Den här produkten skapar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska implantat. För att utesluta situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används.

Anslut endast laddaren till den växelspänning som anges på typskylten.

Under inga omständigheter får en jordkabel anslutas till någon del av enheten.

Använd inte produkten när det är risk för aska.

Skydda batterikontakterna mot fuktighet.

Personlig säkerhet

FARA! Kvävningsfara!

Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen.

Använd endast kvistsågen på det avsedda sättet. Användaren ansvarar för olyckor eller annat som inträffar på person eller egendom. Tänk på riskerna för tredje man genom den utökade arbetsradien när teleskopfunktionen är utdragen.

Eventuellt märker man inte att personer närmar sig när hörselskydden används och genom ljudet från produkten.

Bär alltid lämpliga kläder, handskar och robusta skor. Skyddsglasögon rekommenderas.

Undvik kontakt med kedjans olja, särskilt om du reagerar allergiskt på den. Kontrollera områdena där kvistsågen ska användas och ta bort all slags tråd, dolda elektriska kablar och andra främmande objekt.

Alla inställningsarbeten (luta skärhuvud, ändra teleskoprörslängd) måste göras när skyddsöverdraget är påsatt och kvistsågen får då inte ställas på svärdet. Innan användningen och efter en kraftig stöt måste maskinen kontrolleras om det finns tecken på brott eller skador och repareras om så behövs.

Försök aldrig arbeta med en ofullständig kvistsåg eller en kvistsåg som det har gjorts ej auktoriserade modifieringar på.

Användning och vård av det eldrivna redskapet

Du måste veta hur du kan stänga av produkten vid behov. Håll aldrig kvistsågen i skyddsöverdraget.

Använd inte kvistsågen om skyddsanordningarna är skadade.

Stege får inte användas tillsammans med kvistsågen.

Använd endast produkten stående på fast underlag.

Dra bort batteriet:

- innan kvistsågen lämnas utan uppsikt; - innan du rensar bort en tilltäppning; - innan kvistsågen kontrolleras eller rengörs eller arbeten utförs sådana; - om du kommer emot ett främmande föremål. Kvistsågen får användas igen först när det är absolut säkerställt att hela kvistsågen har säker driftstatus; när kvistsågen börjar vibrera onormalt starkt. Undersök omedelbart. Stora vibrationer kan förorsaka skador; - innan produkten lämnas över till någon annan person.

SKADERISK!

Berör inte kedjan.

→ Skjut på skyddsövertäckningen direkt när arbetet är klart eller vid avbrott i arbetet.

Alla muttrar och skruvar måste vara fast åtdragna så att säker driftstatus garanteras för produkten.

Om produkten har blivit varm vid användningen, låt produkten svalna innan den läggs in för förvaring.

Kvistsågen får inte förvaras över 35°C eller i direkt solljus.

Lagra inte kvistsågen på platser med statisk elektricitet.

Arbeta endast i dagsljus eller med god belysning.

2. MONTERING

FARA! Kroppsskada! Fara för skärskador

→ Ta ut batteriet och skjut skyddsovertäckningen över svärdet innan produkten monteras.

Det som medföljer är kvistsågen, batteri, laddare, kedja, svärd, skyddsövertäckning med insexnyckel och bruksanvisningen.

Montera teleskopskaftet [bild A1/A2]:

1. Skjut in teleskopsröret (2) till stopp mot motorenheten ①. De båda markeringarna (M) måste då ligga mitt emot varandra.
2. Dra åt den grå muttern ⑨

Montera bärselen [bild A3]:

Den medföljande bärselen måste användas.

1. Vidga bäröglan ④, känn den kring skaftet och skruva fast den med skruven ⑤.
2. Haka in karbinhaken ⑥ i bäröglan ④.
3. Ställ in remmen på den önskade längden med snabblåset.

3. HANDHAVANDE

FARA Kroppsskada!

Risk för skärskador om produkten startar oavsiktligt.

→ Vänta tills kedjan har stannat, ta ut batteriet och skjut skyddsövertäckningar över svärdet innan du ställer in eller transporterar produkten.

Ladda batteriet [bild 01/02/03]:

Observera nätspänningen! Strömkällans spänning måste överensstämma med uppgifterna på batteriladdarens typskylt.

För GARDENA kvistsåg art. 14770-55 ingår inte batteri och batteriladdare i leveransen.

Genom den intelligenta laddningsprocessen identifieras automatiskt batteriets laddningsstatus och laddas med den just optimala laddningsströmmen beroende på batteritemperaturen och -spänningen.

Därigenom skonas batteriet och förblir alltid helt uppladdat när det förvaras i batteriladdaren.

1. Tryck på upplåsningsknappen ④ och ta ut batteriet ⑥ från batterihållaren ①.
2. Anslut batteriladdaren © till ett uttag.
3. Skjut batteriladdaren ⑥ på batteriet ⑧.

När batteriladdningsindikeringen ⑨ på batteriladdaren blinkar grönt laddas batteriet upp.

När batteriladdningsindikeringen ⑥ på batteriladdaren lyser grönt konstant, är batteriet helt uppladdat (laddningstid, se 7. TEKNISKA DATA).

1. Kontrollera med jämna mellanrum laddningsstatusen vid uppladdningen.
2. När batteriet (B) är helt uppladdat, kan du koppla bort batteriet (B) från batteriladdaren (C).

Laddningen signaleras genom att batteriladdningsindikeringen blinkar.

Observera: Det går endast att ladda när batteriets temperatur ligger inom det tillåtna laddningstemperaturintervallet, se 7. TEKNISKA DATA.

Konstant sken batteriladdningsindikering

Konstant sken för batteriladdningsindikeringen ⑨ signalerar att batteriet är helt uppladdat eller att batteriets temperatur är utanför det tillåtna laddningstemperaturintervallet och därför inte kan laddas upp. Så snart det tillåtna temperaturintervallet har uppnåtts laddas batteriet upp.

Utan isatt batteri signalerar konstant sken för batteriladdningsindikeringen att kontakten är isatt i uttaget och att batteriladdaren är klar att användas.

Indikator för batteriladdningsnivå på produkten [bild O4/O14]: När produkten har startats visas indikatorn för batteriladdningsnivå under 5 sekunder.

Batteriladdningsnivå Indikator för batteriladdningsnivå

67 - 100 % laddat	①, ② och ③ lyserlösnt
34 - 66 % laddat	① och ② lyserlösnt
11 - 33 % laddat	① lyserlösnt

0-10% laddat

① blinkar grönt

När LED ⊕ blinkar grönt måste batteriet laddas upp.

Om fel-LED:en lyser eller blinkar, se 6. ÅTGÄRDA FEL.

Fylla på kedjeolja [bild 05]:

Olycksskada genom kedjebrott om kedjan på svärdet smörjs tillräckligt.

→ Kontrollera att det finns tillräcklig mängd kedjeolja innan varje användning.

Vi rekommenderar GARDENA sågkedjeolja art. 6006 eller likvärdig kedjeolja från fackhandeln.

1. Skruva bort oljetankslocket ⑦
2. Fyll på kedjeolja i påfyllningsröret (tills fönstret är helt fyllt med olja).
3. Skruva på oljetankslocket ⑦ igen på påfyllningsröret ⑧.
4. Kontrollera oljesmörjningssystemet.

→ Rikta värdet @ med ca. 20 cm avstånd mot en ljus träyta. När maskinen har varit i drift en minut måste det finnas tydliga oljespår på ytan.

Svärdet får absolut inte komma i kontakt med sand eller med marken eftersom det leder till ökat slitage av kedjan!

Arbetspositioner:

Kvistsågen kan användas i 2 arbetspositioner (uppe / nere). För att få en ren snittkant bör tjocka grenar sågas av i 2 steg. (Bilder liknande).

Såga uppe (tjocka grenar) [bild 06/O7/O8]:

1. Såga i grenen underifrån till max. 1/3 av diametern (kedjan skjuts mot främre stoppet (a).
2. Såga av grenen uppifrån (kedjan dras mot bakre stoppet 6).

Såganere [bild O6/O9]:

→ Såga av grenen uppifrån (kedjan dras mot bakre stoppet b)

Motorenheten ① kan lutas i steg på 15° från 60° till -60° . 1. Håll de båda orangea knapparna intryckta och luta motorenheten ① i den önskade riktningen. 2. Släpp de båda orangea knapparna ⑩ och låt motorenheten ① haka in.

Kör ut teleskoproret [bild O11]:

Teleskoproret ② kan dras ut steglöst upp till 50 cm. 1. Lossa den orangea muttern ⑩. 2. Kör ut teleskoproret ② till den önskade längden. 3. Dra åt den orangea muttern ⑧ igen.

Starta kvistsågen [bild 01/012/013/014]:

A! Kroppsskada!

finns skaderisk om Produkten inte stannar när man släpper startspaken.

→ Kringgå inte säkerhetsanordningarna eller strömbrytare. Fäst exempelvis inte startspaken på handtaget.

Innan arbetet påbörjas måste följande villkor ha kontrollerats:

• Tillräckligt med kedjeolja har fyllts på och smörjsystemet har kontrollerats (se 3. HANDHAVANDE).
• Kedjan är spänd (se 4. UNDERHÅLL).

Starta:

Produkten är utrustad med en säkerhetsanordning med dubbelbrytare (startspak med påkopplingsspärr), vilken förhindrar en oavsiktlig start av Produkten.

1. Sätt batteriet i batterihållaren så att det hörs att det hakar in.
2. Öppna snäppet ⑧ på skyddsovertäckningen och ta bort den från svärdet.
3. Håll kvistågen med ena handen på de isolerade greppytorna på teleskopröret ② och den andra handen på handtaget ④.
4. Skjut påkopplingsspärren ⑤ framåt och dra i startspaken ⑥. Kvistsågen startar och indikatorn för batteriladdningsnivån ⑦ visas under 85 sekunder.
5. Släpp påkopplingsspärren ⑥

Stoppa:

1. Släpp startspaken ⑥. Kvistågen stoppar.
2. Skjut skyddsovertäckningen över svärdet och fäll ner tills snäppet (8) hakar in.
3. Tryck på upplåsningsknappen (A) och ta ut batteriet (B) från batterihållaren (C).

4. UNDERHÅLL

FARA! Kroppsskada! Fara för skärskador

Vänta tills kedjan har stannat, ta ut batteriet och skjut skyddsovertäckningen över svärdet innan du underhåller produkten.

Rengöra kvistsågen:

FARA! Kroppsskada! Fara för personskada

Rengör inte produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck). Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.

Ventilationsslitsarna måste alltid vara rena.

1. Rengör kvistsågen med en fuktig trasa.
2. Rengör ventilationsslitsarna med en mjuk borste (använd inte skruvmejsel).
3. Rengör ev. svärdet med en borste.

Rengöra batteriet och batteriladdaren:

Se till att ytorna och kontakterna på batteriet och batteriladdaren alltid är rena och torra innan batteriladdaren ansluts.

Använd inte rinnande vatten.

Batteriladdare: Rengör kontakterna och plastdelarna med en mjuk, torr trasa. Batteri: Rengör ventilationsslitsarna och batteriets anslutningar emellanåt med en mjuk, ren och torr pensel.

Spänna kedjan [bild M1/M2/M3/M4]:

FÖR BRÄNNSKADOR!

En för hårt spänd kedja kan leda till att motorn överbelastas och till skador, en otillräckligt spänd kedja däremot kan leda till att den hoppar av från skenan. En korrekt spänd kedja ger de bästa sågegenskaperna, optimal batteritid och ökar livslängden. Kontrollera därför med jämna mellanrum spänningen, eftersom kedjans längd kan öka vid användningen (särskilt om kedjan är ny; efter den första monteringen måste kedjespänningen kontrolleras när motorsågen har varit i drift några minuter). Spänn dock inte kedjan direkt efter användningen, utan vänta tills den har svalnat.

Insexnyckeln för skruvarna finns i skyddsovertäckningen

1. Lossa de båda skruvarna (skruva inte ut skruvarna).
2. Lyft upp kedjan på mitten av svärdet. Spalten bör vara ca. 2-3 mm.
3. Vrid inställningsskruven medurs om kedjespänningen är för låg. Vrid inställningsskruven moturs om kedjespänningen är för hög.
4. Dra åt de båda skruvarna ordentligt igen.
5. Starta kvistsågen ca. 10 sek.
6. Kontrollera kedjespänningen igen och justera om det behövs.

5. LAGRING

Urkoppling [bild O12]:

Produkten måste förvaras utom räckhåll för barn.

1. Skjut skyddsovertäckningen över svärdet och fäll ner tills snäppet 8 hakar i.
2. Ta bort batteriet.
3. Ladda batteriet.
4. Rengör kvistsågen, batteriet och batteriladdaren (se 4. UNDERHÅLL).
5. Förvara kvistsågen, batteriet och batteriladdaren på ett torrt, stängt och frostsäkert ställe.

Avfallshantering:

Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna.

VIKTIGT!

→ Avfallshantera din produkt hos kommunens återvinningscentral.

GARDENA-batteriet innehåller litium-jon-celler, som inte ska avfallshanteras som normalt hushållsavfall när de är förbrukade.

Li-ion

VIKTIGT!

→ Avfallshantera batterierna hos kommunens återvinningscentral. 1. Ladda ur litium-jon-cellerna helt (kontakta GARDENA Service). 2. Säkra kontakterna på litium-jon-cellerna mot kortslutning. 3. Avfallshantera litium-jon-cellerna fackmässigt.

6. ÅTGÄRDA FEL

FARA! Kroppsskada!

a för skärskador om Produkten startar oavsiktligt.

→ Vänta tills kedjan har stannat, ta ut batteriet och skjut skyddsskölden över svärdet innan felet åtgärdas på produkten.

risk för skada genom kedjan.

→ Använd skyddshandskar när kedjan byts ut.

När skäreggen märkbart blir sämre (slö kedja) måste den bytas ut. Insexnyckeln för skruvarna finns i skyddsskölden 16.

Endast original GARDENA utbyteskedja och -svärd art. 4048 eller utbyteskedja art. 4049 får användas.

1. Skruva ut de båda skruvarna ⑦.
2. Ta bort locket ②.
3. Ta bort svärdet med kedjan.
4. Ta bort kedjan från svärdet 20.
5. Rengör motorenheten ①, svärdet ② och locket ③. Var då extra observant på gummipackningarna i höljet och i locket ②.
6. Dra den nya kedjan ⑨ över det främre stoppet ⑧ på svärdet 20. Se till att kedjan går åt rätt håll och att det främre stoppet ④ pekar uppåt.
7. Sätt svärdet 20 på motorenheten ① så att bulten ⑩ förs genom svärdet 20 och kedjan ⑨ är lagd om drevet ⑪.
8. Sätt på locket ② igen på motorenheten ①. Var noga observant på gummipackningen. ⑫ Dra åt de båda skruvarna ⑦ lätt.
9. Spänn kedjan (se 4. UNDERHÅLL).

Problem Möjlig orsak Åtgärd

Kort körtid	Kedjan侦r for starkt spänd.	→ Spänn kadjan (se Spänna kadjan).
	Kedjan侦e ej smord, eftersom del saknas olja.	→ Fyll på kadjeolja.
Kvistşagen kan inte stängas av langre	Startspak kärvar. →	Ta ut batteriet och lossa startspaken.
Skärresulatet ar orent	Kedjan silo erller skadad.	→ Byt ut kadjan.
Kedjan har fastnat	Kedjan侦r spänd for litle.	→ Spänn kadjan.
Kvistşagen vibrerar starkt	Kedjan侦r spänd for litle.	→ Spänn kadjan.
Kvistşagen startar inte erller stoppar. LED ⑥ bilnkar gront [bild 04]	Batteriet侦 tomt.	→ Ladda batteriet.
Kvistşagen startar inte erller stoppar. Fel-LED ⑧ lyser röttt [bild 04]	Batterimtemperaten侦 atanfor det tillätna intervallet.	→ Vänta tills batterimtempe-raturen ligger mellan 0 °C - + 45 °C ingen.

Problem Möjlig orsak Åtgärd

Kvistssägen startar Inte erller stoppar.Fel-LED lyser rott[bild 04]	Mellan battrikontakerna på kvistssägen finns vattendropper eller fukt.	→ Ta bort vattenodropparna/fukten med en torr trasa.
	Motorn ar blockerad. →	Ta bort hindret. Starta igen.
Kvistssägen startar inte erller stoppar.Fel-LED blinking rött[bild 04]	Produkten ar defekt. →	Kontakte GARDENA service.
Kvistssägen startar Inte erller stoppar.Fel-LED lyser inte[bild 04]	Batteriet ar inte helt insatt i batterhällaren.	→ Sätt in batteriet helt i batteri-hällaren sö det hors att det hakar in.
	Batteriet ar defekt. →	Byt ut batteriet.
	Produkten ar defekt. →	Kontakte GARDENA service.
Laddning ar inte möjgt.Batterladdnings-Indikierungen lyser konstant[bild 03]	Batteriet ar inte (rätt) paskatt. →	Sätt på batteriet korrekt på batteriladdaren.
	Batterikontakerna ar smutsiga.	→ Rengör batterikontakerna (t. ex. genom att sätra i eller ut batteriet flera gänger,byt ev. ut batteriet).
	Batteriemperaturen ar utanfor det tillåtna laddnings-temperaturintervallet.	→ Vänta tills batteriltempe-raturen ligger mellan 0 °C - + 45 °C igen.
	Batteriet ar defekt. →	Byt ut batteriet.
Batteriladdnings-Indikierungen lyser inte[bild 03]	Batteriladdarens kontakt ar inte (rätt) Isatt.	→ Sätt in kontakten (helt) Iuttaget.
	Utag, nätkabel erller batteri-laddare ar defekt.	→ Kontrolera nätspänningen.Lät ev. en auktoriserad GARDENA-ÄterforsäjareEller GARDENA servicekontrolerabatteriladdaren.

OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar. Reparationer får endast utföras av GARDENA servicecentren och av fackhandel som är auktoriserad av GARDENA.

1. TEKNISKA DATA

Batteridriven kvistsåg		Enhet Värde (art. 14770)
Kedjehastighet m/s 3,8
Svärdlängd mm	200
Kedjetyp	px	90
Oljetankens volym	cm3	60
Teleskoprörets utdragningsländ	cm	0-50
Vikt (inklusive batteri)	kg	3,5
Ljudtrycknivå Lp1Osakerhet kpa	dB (A)	733
Ljudeffektsnivå Lwa1mätt/garanteratOsakerhet kwa	dB (A)	90/933
Hand-arm-vibration a2Osakerhet kwh	mys	11,5

OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett normerat förfarande och kan användas för att jämföra med andra elverktyg. Detta värde kan även användas för preliminär bedömning av exponeringen.

Vibrationsemissionsvärdet kan variera vid den faktiska användningen av elverktyget.

Systembatteri Enhet Värde (art. 14903)

PBA 18V 2,5Ah W-B
Batterispanning	V (DC) 18
Batterikapacitet Ah	2,5
Antal celler (II-jon)	5

Passande POWER FOR ALL-system batteriladdare: AL 18..CV.

Batteriladdare Enhet Värde (art. 14900)

AL 1810 CV P4A
Nätspänning	V (AC)	220 - 240
Nätfrekvens	Hz	50 - 60

Batteriladdare AL 1810 CV P4A Enhet Värde (art. 14900)

Märkeffekt	W 26
Batteriladdningsspänning	V (DC) 18
Max. batteriladdningsström	mA	1000
Batteriladdningsid 80%/97 - 100 % (ca.)
PBA 18V 2,0Ah W-B	min.	96/124
PBA 18V 2,5Ah W-B	min.	120/154
PBA 18V 4,0Ah W-C	min.	192/244
Tilläket laddnings-temperaturinterval	°C	0-45
Vikt uppylier EPTA-Procedure 01:2014	kg	0,17
Kapslingsklass		☐/ II

Passande POWER FOR ALL systembatterier: PBA 18V.

1. TILLBEHÖR

GARDENA Utbyteskedja och -svård	Kedja och svård für utbyte.	art. 4048
GARDENA Utbyteskedja	Kedja für utbyte.	art. 4049
GARDENA Motorsågsoja	För smörning av kedjan.	art. 6006
GARDENA Systembatteri PBA 18V/45 P4A PBA 18V/72 P4A	Batteri für extra körtid eller für byte.	art. 14903 art. 14905
GARDENA Batterisnabb- laddare AL 1830 CV P4A	För snabb laddning av POWER FOR ALL systembatterier PBA 18V..W..	art. 14901

9. SERVICE/GARANTI

Service:

Vänligen kontakta adressen på baksidan.

Garantibevis:

I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls.

GARDENA Manufacturing GmbH ger 24 månaders garanti på alla original GARDENA nya produkter från och med första köp hos återförsäljare, om produkterna uteslutande har använts privat. Denna tillverkargaranti gäller inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leverans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätten att välja mellan dessa alternativ. Följande bestämmelser reglerar tjänsten:

• Produkten används för avsett ändamål enligt anvisningarna i bruksanvisningen. Varken köparen eller en tredje part har försökt att öppna eller reparera produkten.
• För driften har endast original GARDENA reserv- och slitdelar använts. Uppvisande av inköpskvittot.

Normalt slitage av delar och komponenter (exempelvis på knivar, knivfästen, turbiner, ljuskällor, kil- och kuggremmar, löphjul, luftfilter, tändstift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin.

Denna tillverkargaranti begränsas till utbyte och reparation enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som tillverkare, exempelvis gällande skadestånd. Denna tillverkargaranti påverkar självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren/återförsäljaren.

För tillverkargarantin gäller Förbundsrepubliken Tysklands lag.

Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbeskrivning med tillräckligt porto till serviceadressen för GARDENA.

Slitdelar:

Slitdelarna kedja och svärd omfattas inte av garantin.

När batterilampan @ på laddaren blinkar grönt, blir batteriet laddat.

När batterilampan 90 på laddaren lyser permanent grönt, är batteriet fulladdat (laddningstid se 7. TEKNISKA DATA).

1. Kontrollera laddningstillståndet med jämna mellanrum vid laddning.
2. När batteriet (B) är fulladdat, kan du koppla bort batteriet (B) från laddaren (C).

Avfallshantering av batteriet:

Akkuleringens säkra användning

561 82 Huskvarna Sverige

Schweiz

Husqvarna Schweiz AG
