KASUTUSJUHEND TCS 2018 P4A GARDENA

3. Hoidke kõrglõikurit ühe käega teleskooptorul

olevast isoleeritud haardepinnast ja teise käega käepidemest

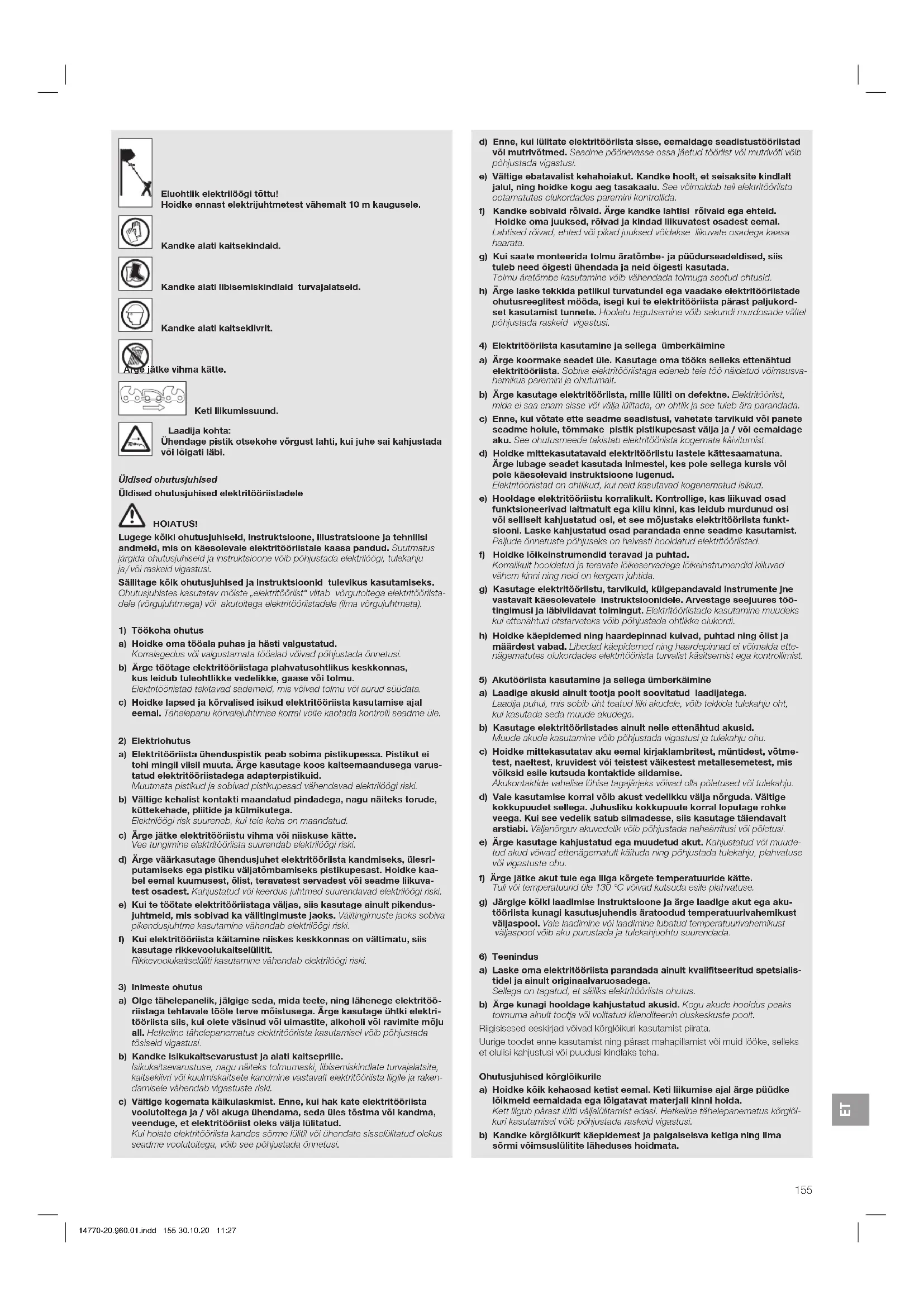

Instruktsioonide algupärandi tõlge. Antud toode pole ette nähtud selleks, et seda võiksid kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega või puu- dulike kogemuste ja / või teadmistega isikud (kaasa arvatud lapsed), välja arvatud juhul, kui nad on ohutuse eest vastutava isiku järele- valve all või saavad temalt juhiseid, kuidas toodet kasutada tuleb. Taga- maks, et lapsed tootega ei mängi, peaksid lapsed olema järelevalve all. Me soovitame, et toodet kasutaks vähemalt 16-aastased isikud. Otstarbele vastav kasutamine: GARDENA kõrglõikur on ette nähtud era- ja harrastusaedades puude, hekkide, põõsaste ja puhmaste okste lõikamise jaoks läbimõõduga kuni maksimaalselt 8 cm. Toode ei sobi pikaajaliseks käitamiseks. OHT! Kehavigastuste oht! v Kõrglõikurit ei tohi kasutada puude langetamiseks. Eemaldage oksad üksikute juppide haaval, et kukkuvad oksad ei saaks Teid tabada ega kukkunud oksad maapinnalt tagasi lüüa. Lõikamise ajal ärge seiske oksa all. Ärge kasutage tiikide hoolduseks. TÄHELEPANU! Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks alles.Tootel olevad sümbolid: TÄHELEPANU!Lugege kasutamisjuhised hoolikalt läbi, veendumaks, et saate aru kõikidest nuppudest ning nende funktsioonidest. Kandke silmakaitset ja kõrvaklappe.

Eluohtlik elektrilöögi tõttu! Hoidke ennast elektrijuhtmetest vähemalt 10 m kaugusele.

Kandke alati kaitsekiivrit. Ärge jätke vihma kätte.

Keti liikumissuund. Laadija kohta: Ühendage pistik otsekohe võrgust lahti, kui juhe sai kahjustada või lõigati läbi. Üldised ohutusjuhised Üldised ohutusjuhised elektritööriistadele HOIATUS! Lugege kõiki ohutusjuhiseid, instruktsioone, illustratsioone ja tehnilisi andmeid, mis on käesolevale elektritööriistale kaasa pandud. Suutmatus järgida ohutusjuhiseid ja instruktsioone võib põhjustada elektrilöögi, tulekahju ja / või raskeid vigastusi. Säilitage kõik ohutusjuhised ja instruktsioonid tulevikus kasutamiseks. Ohutusjuhistes kasutatav mõiste „elektritööriist“ viitab võrgutoitega elektritööriista- dele (võrgujuhtmega) või akutoitega elektritööriistadele (ilma võrgujuhtmeta).

a) Hoidke oma tööala puhas ja hästi valgustatud. Korralagedus või valgustamata tööalad võivad põhjustada õnnetusi. b) Ärge töötage elektritööriistaga plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata. c) Hoidke lapsed ja kõrvalised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuhtimise korral võite kaotada kontrolli seadme üle.

a) Elektritööriista ühenduspistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage koos kaitsemaandusega varus- tatud elektritööriistadega adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski. b) Vältige kehalist kontakti maandatud pindadega, nagu näiteks torude, küttekehade, pliitide ja külmikutega. Elektrilöögi risk suureneb, kui teie keha on maandatud. c) Ärge jätke elektritööriistu vihma või niiskuse kätte. Vee tungimine elektritööriista suurendab elektrilöögi riski. d) Ärge väärkasutage ühendusjuhet elektritööriista kandmiseks, ülesri- putamiseks ega pistiku väljatõmbamiseks pistikupesast. Hoidke kaa- bel eemal kuumusest, õlist, teravatest servadest või seadme liikuva- test osadest. Kahjustatud või keerdus juhtmed suurendavad elektrilöögi riski. e) Kui te töötate elektritööriistaga väljas, siis kasutage ainult pikendus- juhtmeid, mis sobivad ka välitingimuste jaoks. Välitingimuste jaoks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski. f) Kui elektritööriista käitamine niiskes keskkonnas on vältimatu, siis kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi riski.

a) Olge tähelepanelik, jälgige seda, mida teete, ning lähenege elektritöö- riistaga tehtavale tööle terve mõistusega. Ärge kasutage ühtki elektri- tööriista siis, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevarustust ja alati kaitseprille. Isikukaitsevarustuse, nagu näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsete kandmine vastavalt elektritööriista liigile ja raken- damisele vähendab vigastuste riski. c) Vältige kogemata käikulaskmist. Enne, kui hak kate elektritööriista voolutoitega ja / või akuga ühendama, seda üles tõstma või kandma, veenduge, et elektritööriist oleks välja lülitatud. Kui hoiate elektritööriista kandes sõrme lülitil või ühendate sisselülitatud olekus seadme voolutoitega, võib see põhjustada õnnetusi. d) Enne, kui lülitate elektritööriista sisse, eemaldage seadistustööriistad või mutrivõtmed. Seadme pöörlevasse ossa jäetud tööriist või mutrivõti võib põhjustada vigastusi. e) Vältige ebatavalist kehahoiakut. Kandke hoolt, et seisaksite kindlalt jalul, ning hoidke kogu aeg tasakaalu. See võimaldab teil elektritööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivaid rõivaid. Ärge kandke lahtisi rõivaid ega ehteid. Hoidke oma juuksed, rõivad ja kindad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võidakse liikuvate osadega kaasa haarata. g) Kui saate monteerida tolmu äratõmbe- ja püüdurseadeldised, siis tuleb need õigesti ühendada ja neid õigesti kasutada. Tolmu äratõmbe kasutamine võib vähendada tolmuga seotud ohtusid. h) Ärge laske tekkida petlikul turvatundel ega vaadake elektritööriistade ohutusreeglitest mööda, isegi kui te elektritööriista pärast paljukord- set kasutamist tunnete. Hooletu tegutsemine võib sekundi murdosade vältel põhjustada raskeid vigastusi.

4) Elektritööriista kasutamine ja sellega ümberkäimine

a) Ärge koormake seadet üle. Kasutage oma tööks selleks ettenähtud elektritööriista. Sobiva elektritööriistaga edeneb teie töö näidatud võimsusva- hemikus paremini ja ohutumalt. b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ja see tuleb ära parandada. c) Enne, kui võtate ette seadme seadistusi, vahetate tarvikuid või panete seadme hoiule, tõmmake pistik pistikupesast välja ja / või eemaldage aku. See ohutusmeede takistab elektritööriista kogemata käivitumist. d) Hoidke mittekasutatavaid elektritööriistu lastele kättesaamatuna. Ärge lubage seadet kasutada inimestel, kes pole sellega kursis või pole käesolevaid instruktsioone lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud. e) Hooldage elektritööriistu korralikult. Kontrollige, kas liikuvad osad funktsioneerivad laitmatult ega kiilu kinni, kas leidub murdunud osi või selliselt kahjustatud osi, et see mõjustaks elektritööriista funkt- siooni. Laske kahjustatud osad parandada enne seadme kasutamist. Paljude õnnetuste põhjuseks on halvasti hooldatud elektritööriistad. f) Hoidke lõikeinstrumendid teravad ja puhtad. Korralikult hooldatud ja teravate lõikeservadega lõikeinstrumendid kiiluvad vähem kinni ning neid on kergem juhtida. g) Kasutage elektritööriistu, tarvikuid, külgepandavaid instrumente jne vastavalt käesolevatele instruktsioonidele. Arvestage seejuures töö- tingimusi ja läbiviidavat toimingut. Elektritööriistade kasutamine muudeks kui ettenähtud otstarveteks võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ning haardepinnad kuivad, puhtad ning õlist ja määrdest vabad. Libedad käepidemed ning haardepinnad ei võimalda ette- nägematutes olukordades elektritööriista turvalist käsitsemist ega kontrollimist.

5) Akutööriista kasutamine ja sellega ümberkäimine

a) Laadige akusid ainult tootja poolt soovitatud laadijatega. Laadija puhul, mis sobib üht teatud liiki akudele, võib tekkida tulekahju oht, kui kasutada seda muude akudega. b) Kasutage elektritööriistades ainult neile ettenähtud akusid. Muude akude kasutamine võib põhjustada vigastusi ja tulekahju ohu. c) Hoidke mittekasutatav aku eemal kirjaklambritest, müntidest, võtme- test, naeltest, kruvidest või teistest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide sildamise. Akukontaktide vahelise lühise tagajärjeks võivad olla põletused või tulekahju. d) Vale kasutamise korral võib akust vedelikku välja nõrguda. Vältige kokkupuudet sellega. Juhusliku kokkupuute korral loputage rohke veega. Kui see vedelik satub silmadesse, siis kasutage täiendavalt arstiabi. Väljanõrguv akuvedelik võib põhjustada nahaärritusi või põletusi. e) Ärge kasutage kahjustatud ega muudetud akut. Kahjustatud või muude- tud akud võivad ettenägematult käituda ning põhjustada tulekahju, plahvatuse või vigastuste ohu. f) Ärge jätke akut tule ega liiga kõrgete temperatuuride kätte. Tuli või temperatuurid üle 130°C võivad kutsuda esile plahvatuse. g) Järgige kõiki laadimise instruktsioone ja ärge laadige akut ega aku- tööriista kunagi kasutusjuhendis äratoodud temperatuurivahemikust väljaspool. Vale laadimine või laadimine lubatud temperatuurivahemikust väljaspool võib aku purustada ja tulekahjuohtu suurendada.

a) Laske oma elektritööriista parandada ainult kvalifitseeritud spetsialis- tidel ja ainult originaalvaruosadega. Sellega on tagatud, et säiliks elektritööriista ohutus. b) Ärge kunagi hooldage kahjustatud akusid. Kogu akude hooldus peaks toimuma ainult tootja või volitatud klienditeenin duskeskuste poolt. Riigisisesed eeskirjad võivad kõrglõikuri kasutamist piirata. Uurige toodet enne kasutamist ning pärast mahapillamist või muid lööke, selleks et olulisi kahjustusi või puudusi kindlaks teha. Ohutusjuhised kõrglõikurile a) Hoidke kõik kehaosad ketist eemal. Keti liikumise ajal ärge püüdke lõikmeid eemaldada ega lõigatavat materjali kinni hoida. Kett liigub pärast lüliti väljalülitamist edasi. Hetkeline tähelepanematus kõrglõi- kuri kasutamisel võib põhjustada raskeid vigastusi. b) Kandke kõrglõikurit käepidemest ja paigalseisva ketiga ning ilma sõrmi võimsuslülitite läheduses hoidmata. 14770-20.960.01.indd 155 30.10.20 11:27ET

Kõrglõikuri õige kandmine vähendab ettekavatsemata käitamise ohtu ja seeläbi keti tõttu põhjustatud vigastuse ohtu. c) Transpordi või hoiulepaneku puhul tõmmake kõrglõikurile alati kate keti peale. Asjatundlik ümberkäimine kõrglõikuriga vähendab vigastuste ohtu keti tõttu. d) Kui te hakkate kinnikiilunud lõikmeid eemaldama või hooldustöid ette võtma, siis veenduge, et kõik võimsuslülitid oleksid välja lülitatud ja akupakett välja võetud või lahti lahti ühendatud. Kõrglõikuri ettekavatsematu sisselülitamine kinnikiilunud lõikmete eemaldamise või hoolduse ajal võib põhjustada raskeid vigastusi. e) Kui te hakkate kinnikiilunud lõikmeid eemaldama või hooldustöid ette võtma, siis veenduge, et kõik võimsuslülitid oleksid välja lülitatud ja sisselülitustõkis aktiveeritud. Kõrglõikuri ettekavatsematu sisselülitamine kinnikiilunud lõikmete eemaldamise või hoolduse ajal võib põhjustada raskeid vigastusi. f) Hoidke kõrglõikurit eranditult isoleeritud haardepindadest, kuna kett võib varjatud juhtmetega kokku puutuda. Keti kokkupuutel pingestatud juhtmega võivad metallosad pinge alla sattuda ja elektrilöögi põhjustada. g) Hoidke mistahes juhtmed lõikamispiirkonnast eemal. Juhtmed võivad olla hekkides ja puudes varjatud ning nendesse võidakse eksikombel ketiga sisse lõigata. h) Ärge kasutage kõrglõikurit halva ilma korral, eriti äikeseohu korral. See vähendab pikselöögi ohtu. Ohutusjuhised kõrglõikurile a) Selleks et vähendada surmava elektrilöögi ohtu, ärge kasutage piken- datud tööulatusega kõrglõikurit kunagi elektrijuhtmete läheduses. Elektrijuhtmete puudutamine või toote kasutamine nende läheduses võib põh- justada raskeid vigastusi või surmava elektrilöögi. b) Käsitsege pikendatud tööulatusega kõrglõikurit alati mõlema käega. Selleks et vältida kontrolli kaotust, hoidke pikendatud tööulatusega kõrglõikurit mõlema käega. c) Kandke pikendatud tööulatusega kõrglõikuriga pea kohal tehtavate tööde korral peakaitset. Allakukkuvad jäägid võivad põhjustada raskeid vigastusi. Otsige, kas hekkides ja puudes leidub varjatud objekte (nt traataedu ja varjatud juhtmeid). Soovitatakse kasutada 30mA tugevuse või väiksema rakendusvooluga rikkevoo- lukaitselülitit. Hoidke kõrglõikurit mõlema käega ja mõlemast käepidemest. Kõrglõikur on ette nähtud töödeks, mille puhul kasutaja seisab maapinnal ja mitte redelil ega mõnel muul ebastabiilsel seisupinnal. Tagage enne kõrglõikuri kasutamist, et mistahes liikuvate osade (nt pikendatud varre ja pööratava elemendi) lukustusseadised oleksid lukustusasendis. Täiendavad ohutusjuhised Ohutu ümberkäimine akudega Lugege kõiki ohutusjuhiseid ja instruktsioone. Suutmatus järgida ohutusjuhiseid ja instruktsioone võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi. Hoidke neid instruktsioone kindlas kohas. Kasutage laadijat ainult siis, kui saate selle kõiki funktsioone täielikult hinnata ja neid ilma piiranguteta teostada või kui olete saanud vastavad instruktsioonid. v Vaadake kasutamise, puhastamise ja hoolduse ajal laste järele. Sellega tagate, et lapsed ei mängiks laadijaga. v Laadige ainult POWER FOR ALL süsteemi PBA 18V tüüpi liitiumioona- kusid alates mahtuvusest 1,5 Ah (alates 5 akuelemendist). Aku pinge peab laadija akulaadimispingega kokku sobima. Ärge laadige mit- telaetavaid akusid. Vastasel korral tekib tulekahju- ja plahvatusoht.

Ärge jätke laadijat vihma või niiskuse kätte. Vee tungimine elektriseadmesse suurendab elektrilöögi riski. v Hoidke laadija puhas. Mustumise tõttu tekib elektrilöögi oht. v Kontrollige laadija, kaabel ja pistik enne igat kasutuskorda üle. Ärge kasutage laadijat, juhul kui olete kahjustusi kindlaks teinud. Ärge avage laadijat ise ning laske seda parandada ainult kvalifitseeritud spetsialistide poolt ja ainult originaalvaruosadega. Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi riski. v Ärge kasutage laadijat kergesti süttiva aluspinna peal (nt paberi, tekstiilide jms peal) ega tuleohtlikus ümbruskonnas. Laadimisel esineva laadija soojenemise tõttu tekib tulekahjuoht. v Kui on vajalik ühendusjuhtme asendamine, siis tuleb turvaohtude vältimiseks lasta seda teha GARDENA poolt või GARDENA elektritööriistade volitatud klienditeeninduskeskuse poolt. v Ärge kasutage toodet sel ajal, kui seda laetakse. v Käesolevad ohutusjuhised kehtivad ainult POWER FOR ALL süsteemi liitiumioonakude PBA 18V kohta. v Kasutage akut ainult POWER FOR ALL süsteemi tootjate toodetes. Ainult nii saate akut kaitsta ohtliku ülekoormuse eest. v Laadige akusid ainult tootja poolt soovitatud laadijatega. Laadija puhul, mis sobib üht teatud liiki akudele, tekib tulekahjuoht, kui kasuta- da seda muude akudega. v Aku tarnitakse tehasest osaliselt laetuna. Selleks et tagada aku täielikku võimsust, laadige aku enne esimest kasutamist laadijas täielikult. v Hoidke akusid lastele kättesaamatuna. v Ärge avage akut. Tekib lühise oht. v Aku kahjustuse ja asjatundmatu kasutamise korral võib sellest väljuda aurusid. Aku võib süttida või plahvatada. Juhtige juurde värsket õhku ja kaebuste korral pöörduge arsti poole. Need aurud võivad hingamisteid ärritada. v Vale kasutamise või kahjustatud aku korral võib akust tuleohtlikku vedelikku välja nõrguda. Vältige kokkupuudet sellega. Juhusliku kok- kupuute korral loputage veega. Kui see vedelik satub silmadesse, siis pöörduge lisaks arsti poole. Väljanõrguv akuvedelik võib põhjustada nahaärritusi või põletusi. v Defektse aku korral võib vedelik välja nõrguda ja kõrvalasuvaid ese- meid niisutada. Kontrollige asjaomased detailid üle. Puhastage need või vahetage need vajaduse korral välja. v Ärge akut lühistage. Hoidke mittekasutatav aku eemal kirjaklambri- test, müntidest, võtmetest, naeltest, kruvidest või muudest väikestest metallesemetest, mis võiksid kutsuda esile kontaktide sildamise. Aku kontaktide vahelise lühise tagajärjeks võivad olla põletused või tulekahju. v Teravate esemete, nagu nt naela või kruvikeeraja tõttu, või välise jõu toimel võib aku kahjustada saada. Võib tekkida sisemine lühis ning aku võib süttida, suitseda, plahvatada või üle kuumeneda. v Ärge kunagi hooldage kahjustatud akusid. Kogu akude hooldus peaks toimuma ainult tootja või volitatud klienditeeninduskeskuste poolt.

Kaitske akut kuumuse eest, nt ka kestva päikesekiirguse, tule, mustuse, vee ja niiskuse eest. Tekib plahvatuse ja lühise oht. v Kasutage ja ladustage akut ainult ümbruskonna temperatuuril vahemi- kus – 20 °C kuni + 50 °C. Ärge jätke akut nt suvel autosse vedelema. Tempe- ratuuridel < 0 °C võib vastavalt seadme spetsiifikale esineda piiratud toimivust. v Laadige akut ainult ümbruskonna temperatuuridel vahemikus 0 °C kuni + 45 °C. Laadimine sellest temperatuurivahemikust väljaspool võib akut kahjustada või tulekahjuohtu suurendada. Elektriohutus OHT! Südameseiskuse oht! Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tingimustes mõjustada aktiivsete või passiivsete meditsiiniliste implan- taatide toimimist. Et välistada selliste olukordade tekkimise oht, mis või- vad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise implantaadiga isikud enne antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga. Ühendage laadija ainult tüübisildil näidatud vahelduvpingega. Mitte mingil juhul ei tohi maandust ühendada mõne toote osaga. Ärge kasutage toodet äikeseohu korral. Kaitske aku kontakte niiskuse eest. Isiklik ohutus OHT! Lämbumise oht! Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal. Kasutage kõrglõikurit ainult selleks ette nähtud viisil ja otstarbel. Seadme kasutaja vastutab teiste inimestega või nende varaga juhtunud õnnetuste või ohtude eest. Pöörake väljasõidetud teleskoobiga töötamisel eriti tähelepanu sellele, et Te ei ohusta teisi isikuid suurendatud tööraadiuse läbi. OHT! Kuulmiskaitsevahendeid kandes ja toote poolt tekitatud müra tõttu võib juhtuda, et inimeste lähenemine jääb märkamata. Kandke alati sobivaid rõivaid, kindaid ja tugevaid jalanõusid. Vältige kokkupuudet keti õliga, eriti kui reageerite sellele allergiliselt. Kontrollige üle alad, kus kõrglõikurit kasutama hakatakse, ning eemaldage kõik- sugu traadid, peidetud elektrijuhtmed ja muud võõrobjektid. Kõik seadistustööd (lõikepea kallutamine, teleskooptoru pikkuse muutmine) peab tegema ainult pealepandud kaitsekattega ning seejuures ei tohi kõrglõikurit toeta- da lõikekorpusele. Enne kasutamist ning pärast tugeva löögi saamist tuleb üle masin üle kontrollida, et tal poleks murdumise või kahjustuse märke, ning parandage vajadusel. Ärge kunagi püüdke töötada mittekomplektse ega sellise kõrglõikuriga, mida on modifitseeritud ilma vastava loata. Elektritööriistade kasutamine ja hooldamine Te peaksite teadma, kuidas saate toote hädaolukorras välja lülitada. Ärge hoidke kõrglõikurit kunagi kaitsekattest. Ärge kasutage kõrglõikurit, kui kaitseseadised on kahjustada saanud. Kõrglõikuri kasutamise ajal ei tohi kasutada redelit. Kasutage toodet ainult kindlal pinnal seistes. Eemaldage aku: – enne kõrglõikuri järelevalveta jätmist; – enne ummistuse eemaldamist; – enne kõrglõikuri kontrollimist, puhastamist või selle kallal tööde teostamist; 14770-20.960.01.indd 156 30.10.20 11:27ET

– kui satute mõne eseme otsa. Kõrglõikurit tohib taas kasutada alles siis, kui on absoluutselt tagatud, et kogu kõrglõikur on turvalises tööseisundis;– kui kõrglõikur hakkab ebatavaliselt tugevalt vibreerima. Kontrollige koheselt. Liigne värisemine võib põhjustada vigastusi;– enne kui te toote teisele inimesele üle annate. VIGASTUSTE OHT!Ärge puudutage ketti.v Pange kaitsekate peale pärast töö lõpetamist või töö katkestamisel.Kõik mutrid ja poldid peavad olema kindlalt kinni keeratud, et oleks tagatud toote turvaline käitamisseisund.Juhul kui toode käitamisel kuumaks läks, siis laske tootel enne hoiulepanekut maha jahtuda.Kõrglõikurit ei tohi hoida üle 35°C ega otsese päikesekiirguse käes.Ärge hoidke kõrglõikurit staatilise elektriga kohtades.Tähelepanu allakukkuvate lõikmete pärast.Töötage ainult päevavalguses või hea nähtavuse tingi mustes.

OHT! Kehavigastuste oht! Lõikevigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui toodet monteerima hakkate, võtke aku maha ja lükake kaitsekate lõikekorpuse peale. Tarnekomplekti kuuluvad kõrglõikur, aku, laadija, kett, lõikekorpus, kaitse- kate koos sisekuuskantvõtmega ja kasutusjuhend. Teleskoopvarre monteerimine [ joonis A1 / A2 ]:

kuni tõkiseni mootoriploki

sisse. Seejuures peavad mõlemad markeeringud

kinni. Kanderihma monteerimine [ joonis A3 ]: TÄHELEPANU! Kasutada tuleb kaasasolevat kanderihma.

laiali, suruge see ümber juhtraua ja keerake poldiga

3. Seadistage rihm kiirkinnituse abil soovitud pikkusele.

OHT! Kehavigastuste oht! Lõikevigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui toodet seadistama või transportima hakkate, oodake ära, kuni kett on seisma jäänud, võtke aku maha ja lükake lõi- kekorpuse peale kaitsekate. Aku laadimiseks [ joonis O1 / O2 / O3 ]: TÄHELEPANU! v Järgige võrgupinget! Vooluallika pinge peab laadija tüübisildil oleva- te andmetega kokku langema. GARDENA kõrglõikuri (art. nr. 14770-55) puhul ei kuulu aku ega laadija tarnekomplekti. Tänu intelligentsele laadimisprotsessile tuvastatakse aku laetuse aste automaatselt ning seda laetakse sõltuvalt aku temperatuurist ja pingest vastavalt laadimise optimaalse voolutugevusega. Seeläbi säästate akut ja see jääb laadijas säilitamise puhul alati täielikult laetuks.

1. Vajutage lukustuse vabastusnuppu

2. Ühendage akulaadija

võrgu pistikupesasse.

3. Lükake akulaadija

otsa. Akut laetakse, kui laadijal olev aku laadimise märgutuli

vilgub roheliselt. Aku on täielikult laetud, kui laadijal olev aku laadimise märgutuli

põleb pidevalt roheliselt (Laadimiskestuse, vt 7. TEHNILISED ANDMED).

4. Kontrollige laadimise ajal regulaarsete ajavahemike tagant laadimiso-

on täielikult laetud, siis võite aku

küljest lahti ühendada. Märgutulede elementide tähendus: Laadijal olev märgutuli [ joonis O3 ]: Aku laadimise märgu-tule vilkuv tuliLaadimisprotsessi signaliseeritakse aku laadimise märgutule

vilkumise teel.Juhis: laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb laadimistemperatuuri lubatud vahemikku, vt 7. TEHNILISED ANDMED. Aku laadimise märgutule püsivalt põlev tuliAku laadimise märgutule

püsivalt põlev tuli signaliseerib, et aku on täielikult laetud või et aku temperatuur jääb laadimistemperatuuri luba- tud vahemikust väljapoole ning seepärast ei saa seda laadida. Niipea kui on jõutud lubatud temperatuurivahemikku, hakatakse akut laadima.Kui akut pole sisse pistetud, siis signaliseerib aku laadimise märgutule püsivalt põlev tuli, et võrgupistik on pistikupesasse ühendatud ja et laadija on käitamisvalmis. Tootel olev aku laetuse taseme märgutuli

[ joonis O4 / O14 ]: Pärast toote käivitamist näidatakse 5 sekundiks aku laetuse taseme märgutuld

Aku laetuse tase Aku laetuse taseme märgutuli 67 – 100 % on laetud

põlevad roheliselt 34 – 66 % on laetud

põlevad roheliselt 11 – 33 % on laetud

põleb roheliselt 0 – 10 % on laetud

vilgub roheliselt, siis peab akut laadima. Kui tõrke LED

põleb või vilgub, vt 6. TÕRGETE KÕRVALDAMINE. Ketiõli lisamine [ joonis O5 ]: OHT! Kehavigastuste oht keti purunemise tõttu, kui lõikekor- pusel olevat ketti piisavalt ei määrita. v Kontrollige enne igat kasutamiskorda, kas ketiõli antakse peale piisavas koguses. Me soovitame GARDENA kettsaagide õli (art. nr. 6006) või samaväär- set ketiõli erialastest kauplustest.

1. Keerake õlimahuti kaas

2. Lisage täiteotsikusse

ketiõli, kuni vaateava

on täielikult õliga täidetud.

3. Keerake õlimahuti kaas

4. Kontrollige õlitussüsteemi.

Juhul kui õli loksus toote peale, siis tuleb see põhjalikult puhastada. Õlitussüsteemi kontrollimine [ joonis O6 ]: v Suunake lõikekorpus

umbes 20 cm vahekauguselt heledale puidu- lõike pinnale. Masina üheminutilise käituse järel peab pinnal olema näha selgeid õlijälgi. TÄHELEPANU! Lõikekorpus

ei tohi mingil juhul liiva ega pinnasega kokku puutuda, kuna see põhjustab keti suurenenud kulumise! Tööasendid: Kõrglõikurit saab käitada 2 tööasendis (üleval / all). Puhta lõikeserva saami- seks tuleks jämedad oksad saagida maha 2sammu kaupa (joonised on sarnased.) Ülaltpoolt saagimine (jämedad oksad) [ joonis O6 /O7 /O8 ]:

1. Saagige oksale altpoolt sisse kuni maksimaalselt 1/3 läbimõõduni (kett

nihkub eesmise piiriku

2. Saagige oks ülaltpoolt läbi (kett tõmbab tagumise piiriku

vastu). Altpoolt saagimine [ joonis O6 /O9 ]: v Saagige oks ülaltpoolt läbi (kett tõmbab tagumise piiriku

saab 15° sammude kaupa kallutada vahemikus 60° kuni – 60°.

2. Laske mõlemad oranžid nupud

fiksee- ruda. Teleskooptoru väljatõmbamine [ joonis O11 ]: Teleskooptoru

saab astmeteta kuni 50 cm välja tõmmata.

1. Lõdvendage oranži mutrit

soovitud pikkuseni välja.

uuesti kinni. Kõrglõikuri käivitamine [ joonis O1 /O12 /O13 /O14 ]: OHT! Kehavigastuste oht! Esineb vigastuste oht, kui toode ei peatu stardihoovast lahti lastes. v Ärge turvaseadistest ega lülitist mööda minge. Ärge kinnitage näiteks stardihooba käepideme külge. Enne tööga alustamist peavad olema kontrollitud järgmised tingimused: – Lisatud on piisavalt ketiõli ja õlitussüsteem on kontrollitud (vt 3. KÄSITSEMINE). – Ketti on pingutatud (vt 4. HOOLDUS). Käivitamine: Toode on varustatud kahe lülitiga turvaseadisega (sisselülitustõki- sega stardihoovaga), mis takistab toote kogemata sisselülitamist.

, kuni see kuuldavalt fikseerub.

2. Avage kaitsekatte plõksklamber

ja võtke see lõikekorpuselt maha.

3. Hoidke kõrglõikurit ühe käega teleskooptorul

olevast isoleeritud haardepinnast ja teise käega käepidemest

4. Lükake sisselülitustõkist

Kõrglõikur käivitub ja 5 sekundiks näidatakse aku laetuse taseme märgutuld

5. Laske sisselülitustõkis

lahti. Kõrglõikur peatub.

2. Lükake kaitsekate lõikekorpuse peale ja suruge seda kinni, kuni

3. Vajutage lukustuse vabastusnuppu

OHT! Kehavigastuste oht! Lõikevigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui toodet hooldama hakkate, oodake ära, kuni kett on seisma jäänud, võtke aku maha ja lükake lõikekorpuse peale kaitsekate. Kõrglõikuri puhastamine: OHT! Kehavigastuste oht! Vigastuste oht ja toote kahjustuste risk. v Ärge puhastage toodet vee ega veejoaga (iseäranis kõrgsurve veejoaga). v Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega lahustitega. Mõned neist võivad hävitada olulisi plastosi. Õhutuspilud peavad olema alati puhtad.

1. Puhastage kõrglõikurit niiske lapiga.

2. Puhastage õhupilud pehme harjaga (ärge kasutage kruvikeerajat).

3. Puhastage lõikekorpust vajaduse korral harjaga.

Aku ja akulaadija puhastamine: Enne, kui ühendate akulaadija, tagage, et aku ja akulaadija pealispind ning kontaktid oleksid alati puhtad ja kuivad. Ärge kasutage voolavat vett. v Akulaadija: Puhastage kontaktid ja plastosad pehme, kuiva lapiga. v Aku: Puhastage aku õhutuspilud ning ühendused aeg-ajalt pehme, puhta ja kuiva pintsli abil. Keti pingutamine [ joonis M1 /M2 / M3 /M4 ]: PÕLETUSHAAVADE OHT! Liialt pingule tõmmatud kett võib põhjustada mootori ülekoor muse ja kahjustusi, seevastu võib ebapiisav pingsus esile kut suda keti väljahüp- pamise rööpast. Korrektselt pingutatud kett teeb võimalikuks saagimise parima kvaliteedi, optimaalse aku kasutusaja ja pikendab kasutuskestust. Kontrollige seepärast regulaarselt pingsust, kuna keti pikkus võib kasuta- misel välja venida (iseäranis siis, kui kett on uus; pärast esimest montaaži tuleb keti pingsus üle kontrollida siis, kui kettsaag on mõned minutid käituses olnud). v Ent ärge pingutage ketti siiski kohe pärast kasutamist, vaid oodake ära, kuni see on jahtunud. Sisekuuskantvõti kruvide

jaoks asub kaitsekattes

1. Lõdvendage mõlemat polti

keskkohast üles. Pilu peaks olema umbes 2 – 3 mm laiune.

3. Kui keti pingsus on liiga väike, siis pöörake seadistuskruvi

kellaosuti suunas. Kui keti pingsus on liiga suur, siis pöörake seadistuskruvi

kellaosuti vastassuunas.

4. Tõmmake mõlemad poldid

5. Käivitage kõrglõikur umbes 10 sekundiks.

6. Kontrollige uuesti keti pingsust ja reguleerige seda vajaduse korral

Kasutuselt kõrvaldamine [ joonis O12 ]: Toodet peab säilitama lastele ligipääsmatuna.

1. Lükake kaitsekate lõikekorpuse peale ja suruge seda kinni, kuni

4. Puhastage kõrglõikur, aku ja akulaadija (vt 4. HOOLDUS).

5. Pange kõrglõikur, aku ning akulaadija hoiule kuiva, suletud ja

pakasekindlasse kohta. Kasutuselt kõrvaldamine: (vastavalt direktiivile 2012/19/EL) Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäät- metega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele kohalikele keskkonnakaitse eeskirjadele. TÄHELEPANU! v Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil. Aku kasutuselt kõrvaldamine: Li-ion GARDENA aku sisaldab liitium-ioon elemente, mille kasutuselt kõrvaldamine nende kasutusaja lõpul peab toimuma tavalistest olmejäätmetest eraldi. TÄHELEPANU! v Kõrvaldage akud kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.

1. Laadige liitium-ioon elemendid täielikult tühjaks (pöörduge GARDENA

2. Kindlustage liitium-ioon elementide kontaktid lühise vastu.

3. Kõrvaldage liitium-ioon elemendid kasutuselt nõuetekohaselt.

6. TÕRGETE KÕRVALDAMINE

OHT! Kehavigastuste oht! Lõikevigastuste oht, juhul kui toode kogemata käivitub. 14770-20.960.01.indd 158 30.10.20 11:27ET

v Enne, kui toote tõrkeid kõrvaldama hakkate, oodake ära, kuni kett on seisma jäänud, võtke aku maha ja lükake lõikekorpuse peale kaitsekate. Keti väljavahetamine [ joonis M1 /M2 / M3 /T1 ]: OHT! Kehavigastuste oht! Lõikehaavade oht keti tõttu. v Kasutage keti väljavahetamisel kaitsekindaid. Kui lõikejõudlus tunduvalt nõrgeneb (kett on nüri), siis tuleb seevälja vahetada. Sisekuuskantvõti kruvide

jaoks asub kaitsekattes

Kasutada tohib ainult GARDENA Originaal-varuketti ja -lõikekorpust, art. nr. 4048, või Varuketti, art. nr. 4049.

1. Keerake mõlemad poldid

3. Võtke lõikekorpus

5. Puhastage mootoriplokk

. Seejuures jälgige iseäranis korpuses ja kaanes

peale. Tagage, et kett jookseks õigesse suunda ja et eesmine piirik

oleks suunatud ülespoole.

7. Asetage lõikekorpus

oleks viidud läbi lõikekorpuse

oleks pandud ümber ajami hammasratta

peale. Jälgige seejuures kummitihendit.

9. Tõmmake mõlemad poldid

Probleem Võimalik põhjus KõrvaldamineLühike kasutusaeg Ketti on liiga tugevalt pingutatud.v Pingutage ketti. (vt Keti pingutamine Ketti ei ole määritud, kuna õli puudub.v Lisage ketiõli.Kõrglõikurit ei saa peatada Stardihoob kiilub kinni. v Võtke aku maha ja vabastage stardihoob. Lõige ei ole puhas Kett on nüri või kahjustatud. v Vahetage kett välja. Kett on kinni kiilunud Ketti on liiga vähe pingutatud. v Pingutage ketti. Kõrglõikur vibreerib tugevalt Ketti on liiga vähe pingutatud. v Pingutage ketti. Kõrglõikur ei käivitu või seiskub. LED

vilgub roheliselt [ joonis O4 ]Aku on tühi. v Laadige akut.Kõrglõikur ei käivitu või seiskub.Tõrke LED põleb punaselt [ joonis O4 ]Aku temperatuur jääb lubatud vahemikust väljapoole.

Oodake, kuni aku tempera- tuur jääb uuesti vahemikku 0 °C ... +45 °C.Kõrglõikuril olevate aku kontak tide vahel on veetilku või niiskust.

Eemaldage veetilgad / niiskus kuiva lapi abil.Mootor on blokeeritud. v Eemaldage takistus. Käivitage uuesti.Kõrglõikur ei käivitu või seiskub.Tõrke LED vilgub punaselt [ joonis O4 ]Toode on defektne. v Pöörduge GARDENA teenin- duse poole.Kõrglõikur ei käivitu või seiskub.Tõrke LED ei põle [ joonis O4 ]Aku ei ole täielikult akusahtlisse asetatud.v Asetage aku täielikult akusahtlisse, kuni see kuuldavalt fikseerub.Aku on defektne. v Asendage aku. Toode on defektne. v Pöörduge GARDENA teenin- duse poole.Laadimisprotsess ei ole võimalik.Aku laadimise märgutuli

põleb püsivalt [ joonis O3 ]Aku ei ole (õigesti) otsa pandud.

Pange aku korrektselt laadija otsa.Aku kontaktid on mustunud. v Puhastage aku kontaktid (nt akut mitu korda otsa pistes ja lahti ühendades. Vajaduse korral asendage aku).Aku temperatuur jääb laadimistemperatuuri lubatud vahemikust väljapoole.

Oodake, kuni aku tempera- tuur jääb uuesti vahemikku 0 °C ... +45 °C.Aku on defektne. v Asendage aku. Probleem Võimalik põhjus KõrvaldamineAku laadimise märgutuli

ei põle [ joonis O3 ]Laadija võrgupistik ei ole (õigesti) sisse pistetud.

Pistke võrgupistik (täielikult) pistikupesasse.Pistikupesa, võrgukaabel või laadija on defektne.

Kontrollige võrgupinget. Laske vajaduse korral laadijat volitatud lepingulise edasi-müüja või GARDENA teenin-duse poolt kontrollida. JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskeskuses-se. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning GARDENA poolt volitatud spetsialiseerunud jaemüüjad.

7. TEHNILISED ANDMED

Akuga kõrglõikurÜhik Väärtus (art. nr. 14770)Keti kiirus m/s 3,8Lõikekorpuse pikkus mm 200Keti tüüp px 90Õlipaagi maht cm

Teleskooptoru pikkus cm 0 – 50Kaal (koos akuga) kg 3,5Helirõhutase L

mõõdetud / garanteeritudMääramatus k

dB (A) 90 / 93 Käsivarre ja käelaba vibratsioon a vhw

Määramatus k vhw m/s

1,5 Mõõtemeetod vastavalt:

DIN EN ISO 22867 JUHIS: Näidatud vibratsiooni emissiooni väärtus on mõõdetud vastavalt stan-darditud katsemeetodile ja seda saab kasutada elektritööriistade omavaheli-seks võrdluseks. Seda väärtust saab kasutada ka kokkupuute esialgseks hindamiseks. Vibratsiooni emissiooni väärtus võib elektritööriista tegeliku kasutamise käigus varieeruda.Süsteemi aku PBA 18V 2,5Ah W-BÜhik Väärtus (art. nr. 14903)Aku pinge V (DC) 18Aku mahtuvus Ah 2,5Elementide arv (Li-ioon) 5Sobivad POWER FOR ALL süsteemi akulaadijad: AL 18..CV.Akulaadija AL 1810 CV P4AÜhik Väärtus (art. nr. 14900)Võrgupinge V (AC) 220 – 240Võrgusagedus Hz 50 – 60Nimivõimsus W 26Aku laadimispinge V (DC) 18Maksimaalne aku laadimise voolutugevusmA 1000Aku laadimisaeg 80 % / 97...100 % (ca)PBA 18V 2,0Ah W-BPBA 18V 2,5Ah W-BPBA 18V 4,0Ah W-C

96 / 124120 / 154192 / 244Laadimistemperatuuri lubatud vahemik°C 0 – 45Kaal vastavalt EPTA protseduurile 01:2014kg 0,17Kaitseklass / II Sobivad POWER FOR ALL süsteemi akud: PBA 18V.

GARDENA Varukett ja -lõikekorpusKett ja lõikekorpus väljavahetamiseks. art. nr. 4048 GARDENA Varukett Kett väljavahetamiseks. art. nr. 4049 14770-20.960.01.indd 159 30.10.20 11:27ET

GARDENA Kettsae õli Keti määrimiseks. art. nr. 6006 GARDENA Süsteemi aku

Aku täiendava tööaja tarbeks või vahetuseks. art. nr. 14903 art. nr. 14905 GARDENA Aku kiirlaadija AL 1830 CV P4A POWER FOR ALL süsteemi akude PBA 18V..W-.. kiireks laadimiseks. art. nr. 14901

9. TEENINDUS / GARANTII

Teenindus: Palun võtke ühendust tagaküljel toodud aadressil. Garantiideklaratsioon: Garantiinõude korral ei nõuta teilt pakutud teenuste eest tasu. GARDENA Manufacturing GmbH annab kõigile GARDENA uutele origi- naaltoodetele 2 aastat garantiid alates esmasest ostust edasimüüjalt, kui tooteid on kasutatud eranditult isiklikuks tarbeks. Teisesturult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab kõiki olulisi tootel esinevaid puudusi, mis on tõendatult tekkinud materjali- või tootmisvigade tagajärjel. Kui see garantii kuulub täitmisele, siis kas tar- nitakse täisfunktsionaalne asendustoode või parandatakse meile saadetud toode tasuta; jätame endale õiguse valida kahe nimetatud variandi vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutusjuhendis toodud soovitusi.

• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või paran- dada.

• Käitamisel kasutati ainult GARDENA varu- ja kuluosade originaale.

• Ostu tõendava dokumendi esitamine. Osade ja komponentide tavapärane kulumine (näiteks teradel, terade kin- nitusdetailidel, turbiinidel, valgustusseadmetel, kiil- ja hammasrihmadel, tiivikutel, õhufiltritel, süüteküünaldel), visuaalsed muutused ning kuluosad ja kulumaterjalidest osad on garantiist välistatud. Tootja garantii piirdub asendustarne ja parandamisega vastavalt eespool- nimetatud tingimustele. Teised meie kui tootja vastu suunatud nõuded, näiteks kahju hüvitamiseks, ei ole tootja garantiiga põhjendatud. Käesolev tootja garantii ei puuduta loomulikult edasimüüja / müüja vastu esitatavaid seadustes ja lepingutes sätestatud garantii täitmisnõudeid. Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme. Garantiijuhtumi korral saatke palun defektne toode koos ostu tõendava dokumendi koopia ja vea kirjeldusega piisavalt frankeerituna GARDENA teeninduse aadressile. Kuluosad: Kett ja lõikekorpus on kui kuluosad garantiist välistatud.
