HASZNÁLATI ÚTMUTATÓ GTM 12 JL BOSCH

hu Eredeti használati utasítás

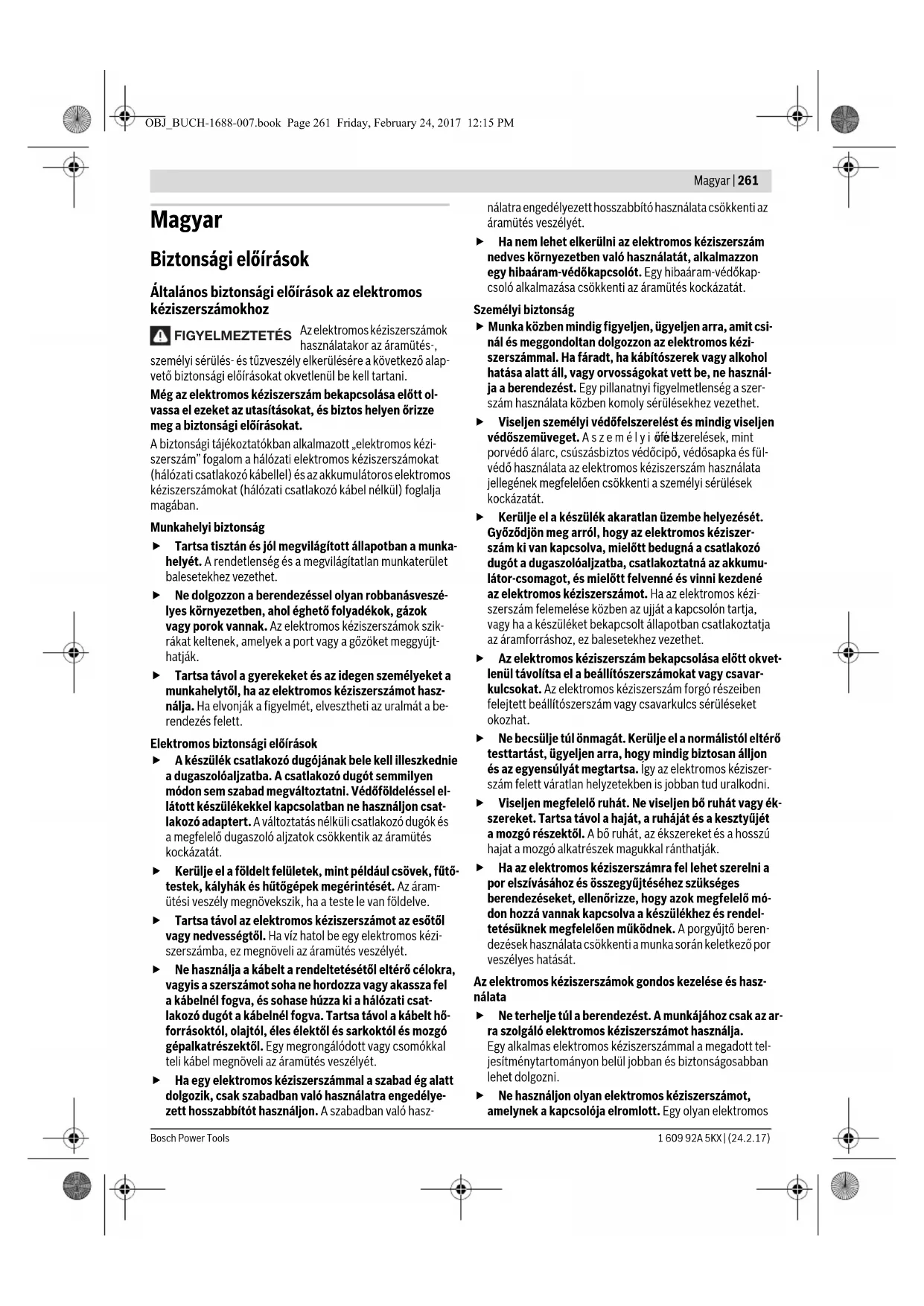

OBJ_BUCH-1688-007.book Page 260 Friday, February 24, 2017 12:15 PMMagyar | 261 Bosch Power Tools1 609 92A 5KX | (24.2.17) Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

Az elektromos kéziszerszámok

használatakor az áramütés-,

személyi sérülés- és tűzveszély elkerülésére a következő alap-

vető biztonsági előírásokat okvetlenül be kell tartani.

Még az elektromos kéziszerszám bekapcsolása előtt ol-

vassa el ezeket az utasításokat, és biztos helyen őrizze

meg a biztonsági előírásokat.

A biztonsági tájékoztatókban alkalmazott „elektromos kézi-

szerszám” fogalom a hálózati elektromos kéziszerszámokat

(hálózati csatlakozó kábellel) és az akkumulátoros elektromos

kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja

Munkahelyi biztonság

 Tartsa tisztán és jól megvilágított állapotban a munka-

helyét. A rendetlenség és a megvilágítatlan munkaterület

balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan robbanásveszé-

lyes környezetben, ahol éghető folyadékok, gázok

vagy porok vannak. Az elektromos kéziszerszámok szik-

rákat keltenek, amelyek a port vagy a gőzöket meggyújt-

 Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot hasz-

nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be-

Elektromos biztonsági előírások

 A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel el-

látott készülékekkel kapcsolatban ne használjon csat-

lakozó adaptert. A változtatás nélküli csatlakozó dugók és

a megfelelő dugaszoló aljzatok csökkentik az áramütés

 Kerülje el a földelt felületek, mint például csövek, fűtő-

testek, kályhák és hűtőgépek megérintését. Az áram-

ütési veszély megnövekszik, ha a teste le van földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos kézi-

szerszámba, ez megnöveli az áramütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő-

forrásoktól, olajtól, éles élektől és sarkoktól és mozgó

gépalkatrészektől. Egy megrongálódott vagy csomókkal

teli kábel megnöveli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra engedélye-

zett hosszabbítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító használata csökkenti az

 Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

 Munka közben mindig figyeljen, ügyeljen arra, amit csi-

nál és meggondoltan dolgozzon az elektromos kézi-

szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat vett be, ne használ-

ja a berendezést. Egy pillanatnyi figyelmetlenség a szer-

szám használata közben komoly sérülésekhez vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. Aszemélyi véd

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt bedugná a csatlakozó

dugót a dugaszolóaljzatba, csatlakoztatná az akkumu-

látor-csomagot, és mielőtt felvenné és vinni kezdené

az elektromos kéziszerszámot. Ha az elektromos kézi-

szerszám felemelése közben az ujját a kapcsolón tartja,

vagy ha a készüléket bekapcsolt állapotban csatlakoztatja

az áramforráshoz, ez balesetekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el a beállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos kéziszer-

szám felett váratlan helyzetekben is jobban tud uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék-

szereket. Tartsa távol a haját, a ruháját és a kesztyűjét

a mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a mozgó alkatrészek magukkal ránthatják.

 Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő beren-

dezések használata csökkenti a munka során keletkező por

Az elektromos kéziszerszámok gondos kezelése és hasz-

 Ne terhelje túl a berendezést. A munkájához csak az ar-

ra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott tel-

jesítménytartományon belül jobban és biztonságosabban

 Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

FIGYELMEZTETÉS OBJ_BUCH-1688-007.book Page 261 Friday, February 24, 2017 12:15 PM262 | Magyar

1 609 92A 5KX | (24.2.17)

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos kézi-

szerszámból, mielőtt az elektromos kéziszerszámon

beállítási munkákat végez, tartozékokat cserél vagy a

szerszámot tárolásra elteszi. Ez az elővigyázatossági

intézkedés meggátolja a szerszám akaratlan üzembe he-

 A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem fér-

hetnek hozzá. Ne hagyja, hogy olyan személyek hasz-

nálják az elektromos kéziszerszámot, akik nem ismerik

a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat

gyakorlatlan személyek használják.

 A készüléket gondosan ápolja. Ellenőrizze, hogy a moz-

gó alkatrészek kifogástalanul működnek-e, nincse-

nek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék haszná-

lata előtt javíttassa meg. Sok olyan baleset történik,

amelyet az elektromos kéziszerszám nem kielégítő karban-

tartására lehet visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődn ek b e é s azokat kön nye bbe n

lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat, betét-

szerszámokat stb. csak ezen előírásoknak és az adott

készüléktípusra vonatkozó kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkafel-

tételeket és a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti rendeltetésétől eltérő

célokra való alkalmazása veszélyes helyzetekhez vezethet.

 Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet csak eredeti pótalkatrészek felhasználásával

javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám

biztonságos maradjon.

Biztonsági előírások a kombinációs fűrészekhez

 Az elektromos kéziszerszám egy figyelmeztető táblá-

val kerül szállításra (ez a képes oldalon az elektromos

kéziszerszám rajzán a 40 számmal van jelölve).

 Ha a figyelmeztető tábla szövege nem az Ön nyelvén

van megadva, ragassza át azt az első üzembe helyezés

előtt a készülékkel szállított öntapadó címkével, ame-

lyen a szöveg az Ön országában használatos nyelven ta-

Ne irányítsa a lézersugarat más szemé-

lyekre vagy állatokra és saját maga se

nézzen bele sem a közvetlen, sem a

visszavert lézersugárba. Ellenkező eset-

ben a személyeket elvakíthatja, baleseteket

okozhat és megsértheti az érintett személy

 Ha a szemét lézersugárzás éri, csukja be a szemét és

lépjen azonnal ki a lézersugár vonalából.

 Ne használjon optikai gyűjtőlencsével felszerelt eszkö-

zöket, például távcsöveket a sugárzó forrás megtekin-

tésére. Ezzel saját magának szemsérüléseket okozhat.

 Ne irányítsa a lézersugarat olyan személyekre, akik ép-

pen egy távcsőbe, vagy hasonló eszközbe néznek. Ezzel

nekik szemsérüléseket okozhat.

 Ne hajtson végre a lézerberendezésen semmiféle vál-

toztatást. Az ezen Kezelési Útmutatóban megadott beállí-

tási lehetőségeket veszélytelenül használhatja.

 Ne cserélje ki a beépített lézert vagy LED-et másik tí-

pusra. Az olyan lézerek és LED-ek, amelyek nem megfele-

lőek ehhez az elektromos kéziszerszámhoz, személyi sérü-

léseket okozhatnak. A biztonságcsökkenési veszély

megelőzésére a készüléken javításokat vagy cseréket csak

az erre felhatalmazott vevőszolgálatok hajthatnak végre.

 Soha ne tegye felismerhetetlenné az elektromos kézi-

szerszámon található figyelmeztető táblákat.

 Soha ne álljon rá az elektromos kéziszerszámra. Ha az

elektromos kéziszerszám felbillen, vagy ha Ön véletlenül

megérinti a fűrészlapot, súlyos sérüléseket szenvedhet.

 A berendezés fogantyúit tartsa száraz, tiszta, olaj- és

zsírmentes állapotban. A zsíros, olajos fogantyúk csúszó-

sak és ahhoz vezethetnek, hogy a kezelő elveszíti az ural-

mát a kéziszerszám felett.

 Csak akkor használja az elektromos kéziszerszámot,

ha a munkafelületen csak a megmunkálásra kerülő

munkadarab van és az mentes minden beállítószer-

számtól, faforgácstól, stb. Kisebb fadarabok, vagy más

tárgyak, ha érintkezésbe kerülnek a forgó fűrészlappal,

nagy sebességgel nekivágódhatnak a kezelőnek.

 Tartsa mindig faforgács- és anyagmaradékmentes álla-

potban a padlót. Ellenkező esetben elcsúszhat vagy meg-

 Az elektromos kéziszerszámot csak olyan anyagok

megmunkálására használja, amelyek a rendeltetéssze-

rű használat c. szakaszban leírásra kerültek. Ellenkező

esetben az elektromos kéziszerszám túlterhelődhet.

 Ha a fűrészlap beékelődik, kapcsolja ki az elektromos

kéziszerszámot és tartsa nyugodtan a munkadarabot,

amíg a fűrészlap teljesen leáll. Egy visszarugás megelő-

zésére a munkadarabot csak a fűrészlap teljes leállítá-

sa után szabad elmozdítani. Szűntesse meg a fűrészlap

beékelődésének okát, mielőtt ismét elindítaná az elektro-

 Ne használjon eltompult, megrepedt, meggörbült vagy

megrongálódott fűrészlapokat. Az életlen vagy hibásan

beállított fogú fűrészlapok egy túl keskeny vágási résben

LASER RADIATION DO NOT STARE INTO THE BEAM CLASS 2 LASER PRODUCT IEC 60825-1: 2014

1 609 92A 5KX | (24.2.17)

megnövekedett súrlódáshoz, a fűrészlap beragadásához

és visszarúgásokhoz vezetnek.

 Mindig csak a helyes méretű és a készüléknek megfele-

lő rögzítő (például rombuszalakú vagy körkeresztmet-

szetű) nyílással ellátott fűrészlapokat használjon. Azok

a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő

alkatrészeihez, nem futnak körben és ahhoz vezetnek,

hogy a kezelő elveszti a készülék feletti uralmát.

 Erősen ötvözött gyorsacélból (HSS-acélból) készült fű-

részlapokat nem szabad használni. Az ilyen fűrészlapok

könnyen eltörhetnek.

 A fűrészlap a munkák során igen erősen felforrósodik,

ne érjen hozzá a fűrészlaphoz, amíg az le nem hűlt. A fű-

részlap a munka során igen forró lesz.

 Ne irányítsa a lézersugarat más személyekre vagy álla-

tokra és saját maga se nézzen bele a lézersugárba. Ez az

elektromos kéziszerszám az EN 60825-1 szabványban

megadottaknak megfelelő 2. lézerosztályú lézersugárzást

bocsát ki. Ezzel el lehet vakítani más személyeket.

 Ne cserélje ki a beépített lézert vagy LED-et másik tí-

pusra. Az olyan lézerek és LED-ek, amelyek nem megfele-

lőek ehhez az elektromos kéziszerszámhoz, személyi sérü-

léseket okozhatnak. A biztonságcsökkenési veszély

megelőzésére a készüléken javításokat vagy cseréket csak

az erre felhatalmazott vevőszolgálatok hajthatnak végre.

 Rendszeresen vizsgálja meg a kábelt és ha megrongá-

lódott, csak egy feljogosított Bosch elektromos kézi-

szerszám-műhely vevőszolgálatával javíttassa meg. A

megrongálódott hosszabbító kábeleket cserélje ki. Ez

biztosítja, hogy az elektromos szerszám biztonságos szer-

 Az elektromos kéziszerszámokat használaton kívül biz-

tos helyen tárolja. A tárolási helynek száraznak és le-

zárhatónak kell lennie. Ez megakadályozza, hogy az

elektromos kéziszerszám a tárolás során megrongálódjon,

vagy hogy azt tapasztalatlan személyek használják.

 Soha ne hagyja ott a szerszámot, amíg az teljesen le

nem állt. A betétszerszámok kifutásuk során sérüléseket

 Soha ne használja az elektromos kéziszerszámot, ha a

kábel megrongálódott. Ha a hálózati csatlakozó kábel a

munka során megsérül, ne érintse meg a kábelt, hanem

azonnal húzza ki a csatlakozó dugót a dugaszolóaljzat-

ból. Egy megrongálódott kábel megnöveli az áramütés ve-

Biztonsági előírások a rövidítő és sarkalófűrészként való

 Gondoskodjon arról, hogy a védőburkolat előírásszerű-

en működjön és szabadon mozoghasson. Soha ne rögzít-

se nyitott helyzetben a védő

 Soha ne távolítsa el a levágott anyagmaradékokat, fa-

forgácsot vagy hasonlókat a vágási tartományból, mi-

közben az elektromos kéziszerszám még működésben

van. Vezesse előbb mindig a nyugalmi helyzetbe a szer-

számkart és kapcsolja ki az elektromos kéziszerszámot.

 A fűrészlapot csak bekapcsolva vigye fel a megmunká-

lásra kerülő munkadarabra. Ellenkező esetben fennáll

egy visszarúgás veszélye, ha a fűrészlap beékelődik a mun-

 Mindig fogja be szorosan a megmunkálásra kerülő

munkadarabot. Ne munkáljon meg olyan munkadara-

bokat, amelyek túl kicsik ahhoz, hogy be lehessen azo-

kat fogni. Ellenkező esetben a keze és a forgó fűrészlap

közötti távolság túl kicsi lesz.

 Soha ne használja a szerszámot a felszakadásgátló be-

tétlap nélkül. Ha egy betétlap megrongálódott, azt

azonnal cserélje ki. Kifogástalan felszakadásgátló betét-

lap nélkül a fűrészlap sérüléseket okozhat.

 A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

Biztonsági előírások az asztali körfűrészként való alkal-

 Gondoskodjon arról, hogy a védőburkolat előírásszerű-

en működjön és szabadon mozoghasson. A védőburko-

latnak a fűrészelés előtt fel kell feküdnie az asztalra, és fű-

részelés közben a munkadarabra; nyitott helyzetben a

védőburkolatot nem szabad reteszelni.

 Ne nyúljon a fűrészlap mögé, hogy a munkadarabot

tartsa, a forgácsokat eltávolítsa, és egyéb okokból se.

Ellenkező esetben a keze és a forgó fűrészlap közötti távol-

 A munkadarabot csak a már forgó fűrészlapra vezesse

rá. Ellenkező esetben fennáll egy visszarúgás veszélye, ha

a fűrészlap beékelődik a munkadarabba.

 Egyszerre mindig csak egy munkadarabot fűrészeljen.

Az egymásra vagy egymás mellé rakott munkadarabok be-

ékelhetik és leblokkolhatják a fűrészlapot vagy a fűrészelés

során egymáshoz képest elcsúszhatnak.

 Használjon mindig egy párhuzam- vagy szögvezetőt. Ez

megnöveli a vágás pontosságát és csökkenti a fűrészlap

beakadásának lehetőségét.

A következő szimbólumoknak komoly jelentőségük lehet az

Ön elektromos kéziszerszámának használata során. Jegyezze

meg ezeket a szimbólumokat és jelentésüket. A szimbólumok

helyes interpretálása segítségére lehet az elektromos kézi-

szerszám jobb és biztonságosabb használatában.

Ne nézzen bele közvetlenül a lézer-

 Soha ne tegye be a kezét a fűrészelé-

si területre, amíg az elektromos kézi-

szerszám működésben van. A fűrész-

lap megérintése sérülésveszéllyel jár.

OBJ_BUCH-1688-007.book Page 263 Friday, February 24, 2017 12:15 PM264 | Magyar 1 609 92A 5KX | (24.2.17)Bosch Power Tools A termék és alkalmazási lehetőségei-

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. Akövetkezőkben leírt előírá-

sok betartásának elmulasztása áramütések-

hez, tűzhöz és/vagy súlyos testi sérülésekhez

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként fából

készült munkadarabokban hosszanti és keresztirányú egye-

nes vágások végrehajtására szolgál. Az elektromos kéziszer-

számmal –48° és +48° közötti vízszintes valamint –2° és

+47° közötti függőleges sarkalószögeket lehet kialakítani.

Az elektromos kéziszerszám teljesítménye kemény- és puha-

fa, valamint faforgács- és farostlemezek fűrészelésére van

Az elektromos kéziszerszám asztali körfűrészként való hasz-

nálat esetén alumínium és más színesfémek fűrészelésére

Az elektromos kéziszerszám lámpája az elektromos kéziszer-

szám közvetlen munkaterületének megvilágítására szolgál, a

háztartásban lévő helyiségek megvilágítására nem alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalakon található

5 Imbuszkulcs (6 mm)/hasított fejű csavarokhoz szolgáló

6 Felbillenés elleni védőkengyel

10 A 11 kengyel reteszelő csavarja

12 Belső hatlapos fejű csavar a fűrészlaprögzítés számára

13 Tengely reteszelés

15 Belső befogókarima

16 A lézerlencse fedele

A rövidítő és sarkaló fűrész alkatrészei

17 Gomb a szerszámkar reteszelésének feloldásához

19 Lézeregység / lézersugárzás kilépő nyílás

 Viseljen porvédő álarcot.

 Viseljen védőszemüveget.

 Viseljen fülvédőt. Ennek elmulasztása

esetén a zaj hatása a hallóképesség el-

vesztéséhez vezethet.

 Veszélyes terület! Amennyire lehet-

séges, tartsa távol a kezét, az ujjait

és a karját ettől a területtől.

Ügyeljen a fűrészlap méreteire. A lyuk át-

mérőjének játékmentesen hozzá kell il-

leszkednie a szerszámtengelyhez. Redu-

káló idomot, vagy adaptert nem szabad

A fűrészlap kicserélésekor ügyeljen arra,

hogy a vágási szélesség ne legyen kisebb

2,0 mm-nél és hogy a fűrésztelep vastag-

sága ne legyen nagyobb 2,0 mm-nél. El-

lenkező esetben fennáll annak a veszélye,

őék (2,0 mm) beékelődik a

A kombinációs fűrész asztali körfűrész-

ként való használata esetén a megmunká-

lásra kerülő munkadarab legnagyobb ma-

Jel a 11 kengyelen az elforgatható védő-

burkolat elforgatásához és reteszeléséhez

Jel a 17 gombon a szerszámkar reteszelé-

Jel a kombinációs fűrész rövidítő és sarka-

ló fűrészként való használatához.

Jel Magyarázat Ø max. 305mmØ 30mmØ min. 300mm 2 mm 51 mm Jel a kombinációs fűrész asztali körfűrész-

ként való használatához.

20 Lengő védőburkolat

22 A rövidítő és sarkaló fűrész fűrészasztala

23 Sarokillesztési szög skála (vízszintes irányban)

24 Felszakadásgátló betétlap

25 Rögzítőgomb tetszőleges sarkalószögek beállításához

26 Sarokillesztési szög beállító kar (vízszintes irányban)

27 Standard sarokillesztési szögeknek megfelelő bevésett

28 Furatok a csavaros szorító számára

29 Fűrészasztal hosszabbító

31 Beállítható ütközősín

32 Ütközőcsavar a 33,9°-sarkalószöghöz (függőleges)

33 Ütközőcsavar a 33,9°-sarkalószöghöz (függőleges)

34 Megvilágító egység

35 Világítás kapcsoló („Light”)

36 Kapcsoló a vágási vonal jelzéséhez („Laser”)

37 Szorító fogantyú tetszőleges sarkalószögek beállítására

38 Szállítási rögzítési segédeszközök

39 Az ütközősín belső hatlapú csavarjai (6 mm)

40 Lézer figyelmeztető tábla

41 A fűrészasztal hosszabbító imbuszcsavarjai

44 A beállítható ütközősín reteszelő csavarja

46 Finom beosztású skála

47 Szögmérő (függőleges)

48 Sarokillesztési szög skála (függőleges)

49 Csavarok a felszakadásgátló betétlaphoz

51 A lézer pozicionálására szolgáló állítócsavar (párhuza-

52 A lézer pozicionálására szolgáló állítócsavar (szint)

53 Gumisapka (oldalt)

54 A lézer pozicionálására szolgáló állítócsavar (oldalsó el-

55 A finom beosztású skála csavarja

56 Szögmérő (függőleges) csavarja

57 Imbuszcsavar (3 mm) a 0° (függőleges) standard sarokil-

58 Imbuszcsavar (3 mm) a 45° (függőleges) standard saro-

Az asztali körfűrész alkatrészei

59 Az asztali körfűrész fűrészasztala

61 Párhuzamos ütköző

64 A párhuzamvezető szorító fogantyúja

65 A fűrészlap és a párhuzamos ütköző közötti távolságot

66 Fűrészlap alsó védőburkolata

67 Csapok a tolófa rögzítéséhez

70 A párhuzamvezető távolságjelzőjének csavarja

71 A párhuzamos ütköző megvezetése

72 A 71 megvezetés szorítóerejének szabályozócsavarja

73 A párhuzamos ütköző csúszósínjének csavarjai

74 A párhuzamos ütköző csavarjai

75 A hosszanti ütköző szorító csavarja

76 Furatok a hosszanti ütköző számára

77 Hosszanti ütköző*

*A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban va-

lamennyi tartozék megtalálható.

A zajmérési eredmények az EN 61029-2-11 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei: hang-

nyomásszint 91 dB(A); hangteljesítményszint 104 dB(A). Bi-

zonytalanság K=3 dB.

Kombinációs fűrész GTM 12 JL Cikkszám 3 601 M15 ... ... 0..

Névleges felvett teljesít-

Üresjárati fordulatszám

Súly az „EPTA-Procedure

EPTA-eljárás) szerint

Érintésvédelmi osztály

/II /II A munkadarab megengedett méretei (legnagyobb/legkisebb):

Rövidítő és sarkalófűrész: lásd a 270. oldalon

Asztali körfűrész: lásd a 273. oldalon

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő

feszültségek esetén és az egyes országok számára készült különleges ki-

vitelekben ezek az adatok változhatnak.

A kéziszerszámhoz használható fűrészlapok méretei

Fűrészlap magvastagság

Az ezen előírásokban megadott zajkibocsátási érték egy szab-

ványban rögzített mérési módszerrel került meghatározásra

és az elektromos kéziszerszámok összehasonlítására ez az ér-

ték felhasználható. Ez az érték a zajkibocsátás ideiglenes

becslésére is alkalmas.

A megadott zajkibocsátási érték az elektromos kéziszerszám

fő alkalmazási területeire vonatkozik. Ha azonban az elektro-

mos kéziszerszámot más célokra, eltérő betétszerszámokkal,

vagy nem kielégítő karbantartás mellett használják, a zajkibo-

csátási érték a fenti értékektől eltérhet. Ez az egész munka-

időre vonatkozó zajkibocsátást lényegesen megnövelheti.

A zajkibocsátás pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a sűrített készülék ki-

kapcsolt állapotban van, vagy amikor be van ugyan kapcsolva,

de nem kerül ténylegesen használatra. Ez az egész munkaidő-

re vonatkozó zajkibocsátást lényegesen csökkentheti.

Felszerelés és szállítás

 Kerülje el az elektromos kéziszerszám akaratlan elindí-

tását. A hálózati csatlakozó dugót a szerelés és az

elektromos kéziszerszámon végzett bármely munka

során nem szabad csatlakoztatni a hálózathoz.

Szállítmány tartalma

Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt

Távolítson el minden csomagolóanyagot az elektromos kézi-

szerszámról és a készülékkel szállított tartozékokról.

Az elektromos kéziszerszám első üzembevétele előtt ellen-

őrizze, hogy a készülékkel együtt az alábbiakban felsorolt va-

lamennyi alkatrész is kiszállításra került-e:

–Kombinációs fűrész előre felszerelt fűrészlappal

–Imbuszkulcs/hasított fejű csavarokhoz szolgáló csavarhú-

kiegészítőleg az asztali körfűrészhez:

–Fűrészlap alsó védőburkolata 66

Megjegyzés: Az elektromos kéziszerszám további használata

előtt gondosan győződjön meg arról, hogy a sérült részek és a

védőberendezések a sérülés ellenére tökéletesen és céljuk-

nak megfelelően működnek-e. Ellenőrizze, hogy a mozgó ré-

szek kifogástalanul működnek-e, nem szorulnak-e be, nem sé-

rültek-e meg. Az elektromos kéziszerszám csak akkor

működik tökéletesen, ha annak minden egyes alkatrésze meg-

felel a rá vonatkozó előírásoknak és helyesen került felszere-

A megrongálódott védőberendezéseket és alkatrészeket egy

erre feljogosított, elismert szakműhelyben meg kell javíttatni

vagy ki kell cseréltetni.

Telepített vagy flexibilis felszerelés

 A biztonságos kezelés biztosítására az elektromos ké-

ziszerszámot a használat előtt fel kell szerelni egy sta-

bil, sík munkafelületre (például egy munkapadra).

Felszerelés egy munkafelületre (lásd az „a”–„b” ábrát)

–Megfelelő csavarkötésekkel rögzítse az elektromos kézi-

szerszámot a munkafelületre. Erre szolgálnak a 3 furatok.

– Fogja fel az elektromos kéziszerszámot a kereskedelem-

ben kapható csavaros szorítókkal a berendezés lábainál

fogva a munkafelületre.

Felszerelés egy Bosch-munkaasztalra

A Bosch gyártmányú GTA-munkaasztalok szabályozható ma-

gasságú lábaik révén bármilyen talajon vagy padlón biztos ala-

pot nyújtanak az elektromos kéziszerszám számára. A munka-

asztalok munkadarab-támaszai a hosszú munkadarabok

alátámasztására szolgálnak.

 Olvassa el a munkaasztalhoz mellékelt valamennyi fi-

gyelmeztető megjegyzést és előírást. A figyelmezteté-

sek és előírások betartásának elmulasztása áramütések-

hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

 Szerelje teljesen és helyesen össze a munkaasztalt, mi-

előtt felszerelné rá az elektromos kéziszerszámot. A

munkaasztal helyes összeszerelése igen fontos, hogy elke-

rülje az összedőlési veszélyt.

– Szerelje fel az elektromos kéziszerszámot a szállítási hely-

zetben a munkaasztalra.

A berendezés rugalmas felállítása (nem javasoljuk!)

Ha kivételes esetekben nincs arra lehetőség, hogy az elektro-

mos kéziszerszámot egy stabil, sík munkafelületre szerelje fel,

azt kivételképpen egy felbillenés elleni védelemmel ellátva is

Erre szolgál a 6 felbillenés elleni védőkengyel.

 Sohase távolítsa el a felbillenés elleni védőkengyelt.

Egy felbillenés elleni védelem nélkül az elektromos kézi-

szerszám nem áll biztosan, és különösen a maximális sar-

kalószöggel való fűrészelés esetén könnyen felbillenhet.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a ke-

zelő vagy a közelben tartózkodó személyek által történő meg-

érintése vagy belégzése allergikus reakciókhoz és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatású-

ak, főleg ha a faanyag kezeléséhez más anyagok is vannak

bennük (kromát, favédő vegyszerek). A készülékkel azbesztet

tartalmazó anyagokat csak szakembereknek szabad meg-

– Mindig használjon porelszívást.

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

 Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

A por-/forgácselszívást por, forgács vagy a munkadarabról le-

vált darabok eltömhetik.

OBJ_BUCH-1688-007.book Page 266 Friday, February 24, 2017 12:15 PMMagyar | 267

1 609 92A 5KX | (24.2.17)

– Kapcsolja ki az elektromos kéziszerszámot és húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

– Várja meg, amíg a fűrészlap teljesen leáll.

– Határozza meg és hárítsa el a beékelődés okát.

Saját porelszívás (lásd a „c” ábrát)

A forgács egyszerű felfogásához használja a készülékkel szál-

 A porzsákot minden egyes használat után ellenőrizze

 A tűzveszély megelőzésére alumínium fűrészelésekor

távolítsa el a porzsákot.

A porzsáknak a fűrészelés során sohasem szabad érintkezés-

be kerülnie a berendezés mozgó részeivel.

– Nyomja össze a 8 porzsákon található kapcsokat és húzza

rá a porzsákot a 9 forgácskivetőre. A kapocsnak bele kell il-

leszkednie a forgácskivető hornyába.

– A porzsákot mindig időben ürítse ki.

A 9 forgácskivetőhöz az elszívás céljaira egy háztartási porszí-

vó tömlőjét (Ø 36 mm) is csatlakoztatni lehet.

– Csatlakoztassa a porszívó csatlakozó tömlőt a 9 forgácski-

A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-

lő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-

raz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

A különálló alkatrészek felszerelése

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

A lézer figyelmeztető tábla leragasztása (lásd a „d” ábrát)

Az elektromos kéziszerszám egy német nyelvű figyelmeztető

táblával kerül szállításra (a képes oldalon az elektromos kézi-

szerszám rajzán a 40 számmal van jelölve).

– Ragassza át a német nyelvű figyelmeztető táblát az első

üzembe helyezés előtt a készülékkel szállított megfelelő

nyelvű öntapadó címkével.

Az alsó fűrészlap védőburkolat eltávolítása vagy behelye-

zése (lásd az „e” ábrát)

A fűrészlap 66 alsó védőburkolatának az asztali körfűrészként

való alkalmazás során le kell takarnia a fűrészlap alsó részét.

A rövidítő és sarkaló fűrészként való alkalmazás előtt:

– Távolítsa el a fűrészlap 66 alsó védőburkolatát és tolja be a

61 párhuzamos ütköző jobb oldalán a horonyba.

 Ne dobja ki az alsó fűrészlap burkolatot! A kombinációs

fűrészt nem lehet felszerelt alsó fűrészlap burkolat nélkül

asztali körfűrészként használni!

Az asztali körfűrészként való alkalmazás előtt:

– Helyezze be a fűrészlap alsó 66 védőburkolatát a 22 fű-

A fűrészlap 66 alsó védőburkolatának az asztali körfűrészként

való alkalmazás során le kell takarnia a fűrészlap alsó részét.

A fűrészlap kicserélése (lásd az „f1”–„f4” ábrát)

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

 A fűrészlap felszereléséhez viseljen védőkesztyűt. A

fűrészlap megérintése sérülésveszéllyel jár.

Csak olyan fűrészlapokat használjon, amelyek megengedett

sebessége magasabb az elektromos kéziszerszám üresjárati

Sohase használjon kereszthorony-fűrészlapokat (úgy neve-

zett „Dado Set”-eket).

Csak olyan fűrészlapokat használjon, amelyek megfelelnek az

ezen Kezelési Utasításban megadott adatoknak és amelyeket

az EN 847-1 szabványnak megfelelően ellenőriztek és megfe-

Csak olyan fűrészlapokat használjon, amelyeket ezen elektro-

mos kéziszerszám gyártója javasolt, és amelyek a megmunká-

lásra kerülő anyaghoz alkalmasak. Ez meggátolja a fűrészelés

során a fűrészfogak túlmelegedését.

A fűrészlap kicserélésekor ügyeljen arra, hogy a vágási széles-

ség ne legyen kisebb és a fűrésztelep vastagsága ne legyen na-

gyobb a hasítóék vastagságánál.

A fűrészlap kiszerelése

– Hozza az elektromos kéziszerszámot a rövidítő és sarkaló

fűrésznek megfelelő munkavégzési helyzetbe. (lásd „Mun-

kavégzési helyzet”, a 268 oldalon)

– Teljesen csavarja ki a készülékkel szállított 5 hasított fejű

csavarokhoz szolgáló csavarhúzóval a 10 reteszelő csa-

– Húzza el jobbra a 11 kengyelt. Most tolja fel a kengyelt és

ezzel egyidejűleg forgassa el hátra ütközésig a 20 elforgat-

ható védőburkolatot.

Ezzel a felső, nyitott helyzetben reteszelte az elforgatható

– Csavarja annyira el a készülékkel szállított 5 imbuszkulc-

12 belső hatlapos csavart, és ezzel egyidejűleg

nyomja be a 13 tengelyreteszelést, amíg az be nem pattan

– Tartsa benyomva a 13 tengely reteszelést és csavarja telje-

sen ki a 12 csavart az óramutató járásával megegyező

irányba (balmenet!).

–Vegye le a 14 befogókarimát.

–Vegye ki a 7 fűrészlapot.

A fűrészlap beszerelése

A beszerelés előtt szükség esetén tisztítsa meg valamennyi

beszerelésre kerülő alkatrészt.

– Tegye fel az új fűrészlapot a 15 befogókarimára.

 A beszereléskor ügyeljen arra, hogy a fogak vágási irá-

nya (a fűrészlapon a nyíl által jelzett irány) megegyez-

zen a házon található nyíl által jelzett iránnyal!

–Tegye fel a 14 befogócsavart és a 12 csavart.

Nyomja be a 13 tengely reteszelést, amíg az beugrik a rete-

szelési helyzetbe és az óramutató járásával ellenkező

irányban húzza meg szorosan a csavart.

OBJ_BUCH-1688-007.book Page 267 Friday, February 24, 2017 12:15 PM268 | Magyar

1 609 92A 5KX | (24.2.17)

– Most tolja le a 11 kengyelt és ezzel egyidejűleg forgassa el

ismét lefelé a 20 elforgatható védőburkolatot, amíg a ken-

gyel bepattan a rögzített helyzetbe.

– Ismét csavarja be és húzza meg szorosan a 10 reteszelő

Szállítás (lásd a „g” ábrát)

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Az elektromos kéziszerszám szállítása előtt hajtsa végre a kö-

– Hozza az elektromos kéziszerszámot az asztali körfűrész-

nek megfelelő munkavégzési helyzetbe. (lásd „Munkavég-

zési helyzet”, a 273 oldalon)

– Állítsa be a teljes 61 párhuzamos ütközőt a 63 védőburko-

A párhuzamos ütköző rögzítéséhez nyomja lefelé a 64 szo-

– Tegye fel a tolófát a 67 csapokra.

– Helyezze be a fűrészlap alsó 66 védőburkolatát a 22 fű-

– Távolítson el minden olyan tartozék alkatrészt, amelyet

nem lehet szorosan rögzítve felszerelni az elektromos kézi-

A nem használt fűrészlapokat a szállításhoz, ha lehetséges,

egy zárt ládában tárolja.

– A felemeléshez, vagy szállításhoz mindig csak a 22 fű-

részasztal oldalsó részén található 4 fogóvájatoknál fogva

nyúljon a berendezéshez.

 Az elektromos kéziszerszámot a hátsérülések megelő-

zésére mindig két személy szállítsa.

 Az elektromos kéziszerszám szállításához kizárólag a

szállítószerkezeteket, és sohasem a védőberendezése-

Rövidítő és sarkalófűrész-

ként való alkalmazás

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Munkavégzési helyzet (lásd az A ábrát)

Ha az elektromos kéziszerszám még a kiszállításkori állapot-

ban van, illetve ha az elektromos kéziszerszámot legutoljára

asztali körfűrészként használta, akkor a rövidítő és sarkaló fű-

részként való használat előtt a következő lépéseket kell végre-

– Lazítsa ki mindkét 68 szorító kart az 59 fűrészasztal alatt.

– Húzza el felfelé ütközésig a fűrészasztalt.

– Tartsa fogva ebben a helyzetben a fűrészasztalt és húzza

meg ismét szorosra a szorító kart.

– Állítsa be a 61 párhuzamos ütközőt védőelemként a fűrész-

– Nyomja le kissé a szerszámkart a 18 fogantyúnál fogva,

hogy ezzel tehermentesítse a 38 szállítási rögzítőt.

– Húzza teljesen ki a 38 szállítási rögzítőt.

– Távolítsa el a fűrészlap 66 alsó védőburkolatát és tolja be a

61 párhuzamos ütköző jobb oldalán a horonyba.

 Ne dobja ki az alsó fűrészlap burkolatot! A kombinációs

fűrészt nem lehet felszerelt alsó fűrészlap burkolat nélkül

asztali körfűrészként használni!

– Lassan vezesse felfelé a szerszámkart.

– Oldja ki a 44 reteszelő csavart.

–Tolja egészen be a 31 beállítható ütközősínt.

– Húzza meg ismét feszesre a 44 reteszelő csavart.

A munka előkészítése

A fűrészasztal meghosszabbítása (lásd a B ábrát)

A hosszú munkadarabok szabad végét alá kell támasztani.

– A készülékkel szállított 5 imbuszkulccsal lazítsa ki mind a

kettő 41 imbuszcsavart.

– Húzza ki ütközésig a 29 fűrészasztal hosszabbítót és húzza

meg ismét szorosra az imbuszcsavarokokat.

A munkadarab rögzítése (lásd a C ábrát)

Az optimális munkahelyi biztonsághoz a megmunkálásra ke-

rülő munkadarabot mindig be kell fogni.

Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik

ahhoz, hogy be lehessen azokat fogni.

–Nyomja erőteljesen a munkadarabot a 30 ütközősínhez.

– Dugja bele a készülékkel szállított 21 csavaros szorítót az

erre előirányozott 28 furatok egyikébe.

– Lazítsa ki a 43 szárnyascsavart és illessze hozzá a csavaros

szorítót a munkadarabhoz. Húzza meg ismét feszesre a

–A 42 menetes orsó elforgatásával fogja be szorosan a mun-

Az ütközősín eltolása (lásd a D ábrát)

Függőleges sarkalószögekkel való fűrészelés esetén a 31 sza-

bályozható ütközősínt el kell tolni.

– Oldja ki a 44 reteszelő csavart.

– Húzza ki teljesen a 31 eltolható ütközősínt.

– Húzza meg ismét feszesre a 44 reteszelő csavart.

A függőleges sarkalószög fűrészelése után tolja ismét vissza a

31 szabályozható ütközősínt (oldja ki a 44 reteszelő csavart;

tolja egészen be a 31 ütközősínt; húzza meg ismét szorosra a

A sarkalószög beállítása

A precíz vágások biztosítására az elektromos szerszám alap-

beállításait intenzív használat után ellenőrizni kell és szükség

esetén újra be kell állítani (lásd „Az alapbeállítások ellenőrzé-

se és beállítása” oldal272).

 A fűrészelés előtt mindig húzza meg szorosra a 25 rög-

zítőgombot. A fűrészlap ellenkező esetben beékelődhet a

megmunkálásra kerülő munkadarabba.

– Hozza az elektromos kéziszerszámot a rövidítő és sarkaló

fűrésznek megfelelő munkavégzési helyzetbe. (lásd „Mun-

kavégzési helyzet”, a 268 oldalon)

OBJ_BUCH-1688-007.book Page 268 Friday, February 24, 2017 12:15 PMMagyar | 269

Vízszintes standard-sarkalószög beállítása

A gyakrabban használt sarkalószögek gyors és precíz beállítá-

sára a fűrészasztalon a következő szögeknél 27 bevágások

vannak előirányozva:

– Lazítsa ki a 25 rögzítőgombot, ha az meg van húzva.

– Húzza ki ehhez a 26 kart, és fordítsa el a 22 fűrészasztalt a

kívánt bevágás eléréséig balra vagy jobbra.

– Ismét engedje el a kart. A karnak ekkor érezhetően be kell

pattannia a bevágásba.

Tetszőleges vízszintes sarkalószög beállítása

A vízszintes sarkalószöget az 48° (a bal oldalon) és 48° (a

jobb oldalon) közötti tartományban lehet beállítani.

– Lazítsa ki a 25 rögzítőgombot, ha az meg van húzva.

–Húzza meg a 26 kart és nyomja meg ezzel egyidejűleg a 45

rögzítőkapcsot, úgy hogy az bepattanjon az erre a célra

szolgáló horonyba. Ezáltal a fűrészasztalt most szabadon

– Forgassa el a 22 fűrészasztalt a rögzítőgombnál fogva balra

vagy jobbra és állítsa be a 46 finom beosztású skála segít-

ségével a kívánt sarkalószöget. (lásd „Beállítás a finom be-

osztású skála segítségével”, a 269 oldalon is)

– Húzza meg ismét szorosra a 25 rögzítőgombot.

Beállítás a finom beosztású skála segítségével

A 46 finom beosztású skála segítségével a vízszintes sarkaló-

szöget ¼° pontossággal lehet beállítani.

Példa: Egy 40,5°-os sarkalószög beállításához a 46 finom be-

osztású skála ½°-jelét fedésbe kell hozni a 23 skála 42°-jelé-

Függőleges standard sarkalószög beállítása

A gyakrabban használt sarkalószögek gyors és preciz beállítá-

sára a 0°, 45° és 33,9° szögeknél ütközők vannak elhelyezve.

– Húzza ki teljesen a 31 eltolható ütköz

–Oldja ki a 37 rögzítő fogantyút.

– 0° és 45°-os standard szög:

Forgassa el a szerszámkart a 18 fogantyúnál fogva ütközé-

sig jobbra (0°) vagy ütközésig balra (45°).

– 33,9°-os standard szög:

Nyomja egészen be a 33 ütköző csapot. Ezután forgassa el

a szerszámkart a 18 fogantyúnál fogva, amíg az ütköző-

csap felfekszik a 32 ütközőcsavarra.

– Húzza meg ismét szorosra a 37 rögzítő fogantyút.

Tetszőleges függőleges sarkalószög beállítása

A függőleges sarkalószöget a –2° és +47° közötti tartomány-

ban lehet beállítani.

– Húzza ki teljesen a 31 eltolható ütközősínt.

–Oldja ki a 37 rögzítő fogantyút.

– Forgassa el a szerszámkart a 18 fogantyúnál fogva, amíg a

47 szögmérő a kívánt sarkalószöget mutatja.

– Tartsa fogva ebben a helyzetben a szerszámkart és húzza

meg ismét szorosra a 37 rögzítőfogantyút.

 Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi-

szerszám típustábláján található adatokkal. A 230 V-os

berendezéseket 220 V hálózati feszültségről is szabad

Bekapcsolás (lásd a H ábrát)

Az energia megtakarítására az elektromos kéziszerszémot

csak akkor kapcsolja be, ha használja.

–Az üzembe helyezéshez nyomja meg a zöld 2 bekapcsoló

A szerszámkart csak a 17 gomb megnyomásával lehet lefelé

–A fűrészeléshez ezért ezen kívül meg kell nyomni 17 gom-

– Nyomja meg a piros 1 kikapcsoló gombot (O).

A be-/kikapcsoló egy úgynevezett nullfeszültség-kapcsoló,

amely egy feszültségkiesés (például ha üzem közben kihúzzák

a hálózati csatlakozó dugót) esetén meggátolja az elektromos

kéziszerszám újraindulását.

– Az elektromos kéziszerszám ismételt üzembe helyezésé-

hez meg kell nyomni a zöld 2 bekapcsoló gombot.

Munkavégzési tanácsok

Általános fűrészelési tájékoztató

 Bármely vágás megkezdése előtt először gondoskod-

jon arról, hogy a fűrészlap sohase érhessen hozzá az üt-

közősínhez, a csavaros szorítóhoz vagy a berendezés

egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg

felszerelt kisegítő ütközőket, vagy állítsa be megfele-

Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a

fűrészlapot oldalirányú nyomás hatásának.

Ne munkáljon meg deformálódott munkadarabokat. Csak

olyan munkadarabokat munkáljon meg, amelyeknek van egy

olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt.

A munkaterület megvilágítása (lásd az I ábrát)

Gondoskodjon a közvetlen munkaterület kielégítő megvilágí-

– Ehhez kapcsolja be a 35 kapcsolóval a 34 megvilágító egy-

A vágási vonal bejelölése (lásd a J ábrát)

Egy lézersugár pontosan jelzi a fűrészlap vágási vonalát. Így a

munkadarab helyzetét a fűrészeléshez pontosan beállíthatja,

anélkül, hogy ehhez ki kellene nyitnia a lengő védőburát.

– Ehhez kapcsolja be a 36 kapcsolóval a lézersugarat.

– A munkadarabon a jelölést a lézervonal jobb széle mentén

– Ellenőrizze a fűrészelés előtt, hogy a vágási vonal még elő-

írásszerűen kijelzésre kerül-e (lásd „A lézer

beszabályozása”, 272 oldal). A lézersugár például az in-

tenzív használat során fellépő rezgések következtében is

A kezelő elhelyezkedése (lásd a K ábrát)

 Soha ne álljon a fűrészlappal egy vonalban az elektro-

mos kéziszerszám előtt, hanem mindig csak a fűrész-

laptól oldalra. Ezzel a teste védve van egy lehetséges vis-

szarugás következményeitől.

– Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlaptól.

– Ne keresztezze a karjait a szerszámkar előtt.

Megengedett munkadarab méretek:

Maximális munkadarab méretek:

Minimális munkadarab méretek (= minden olyan munkada-

rab, amelyet egy csavaros szorítóval a fűrészlaptól balra vagy

jobbra rögzíteni lehet):

200 x 40 mm (hosszúság x szélesség)

Legnagyobb vágási mélység (0°/0°): 95 mm

A felszakadásgátló betétlap kicserélése

A piros 24 felszakadásgátló betétlap az elektromos kéziszer-

szám hosszabb használata során elkophat.

Ha egy betétlap megrongálódott, azt azonnal cserélje ki.

– Hozza az elektromos kéziszerszámot a rövidítő és sarkaló

fűrésznek megfelelő munkavégzési helyzetbe. (lásd „Mun-

kavégzési helyzet”, a 268 oldalon)

– Csavarja ki egy kereszthornyos csavarhúzóval a 49 csava-

rokat és vegye ki a régi felszakadásgátló betétlapot.

– Tegye be az új felszakadásgátló betétlapot és ismét csavar-

ja be valamennyi 49 csavart.

– Állítsa be a függőleges sarkalószöget 0°-ra és fűrészeljen

egy rést a felszakadásgátló betétlapba.

– Ezután állítsa be a függőleges sarkalószöget 45°-ra és fűré-

szeljen még egyszer bele a résbe.

Ezzel eléri, hogy a felszakadásgátló betétlap olyan közel le-

gyen a fűrészlap fogaihoz, amennyire csak lehetséges,

anélkül, hogy megérintené a fogakat.

– A méreteinek megfelelően szorosan fogja be a megmunká-

lásra kerülő munkadarabot.

– Állítsa be a kívánt (függőleges és/vagy vízszintes) sarkaló-

– Kapcsolja be az elektromos kéziszerszámot.

– Nyomja meg a 17 gombot és a 18 fogantyúnál fogva vezes-

se lassan lefelé a szerszámkart.

– Tolja keresztül egyenletes előtolással a fűrészfejet a mun-

– Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg

a fűrészlap teljesen leáll.

– Lassan vezesse felfelé a szerszámkart.

Különleges munkadarabok

Görbe vagy körkörös keresztmetszetű munkadarabok fűré-

szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A

vágási vonalon nem szabad rést hagyni a munkadarab, az üt-

közősín és a fűrészasztal között.

Szükség esetén az ilyen munkadarabok befogásához külön

tartót kell készíteni.

Profillécek (padló- vagy mennyezetlécek) meg-

Profilléceket két különböző módon lehet megmunkálni:

–az ütközősínhez nyomva,

– laposan a fűrészasztalra fektetve.

A beállított sarkalószöget először mindig próbálja ki egy hulla-

Sarkalószög Magasság x Szé-

vízszintesen függőlegesen

A következő táblázat a padlólécek megmunkálásával kapcsolatos tájékoztatást nyújt.

Mennyezetlécek (az USA-szabvány szerint)

Beállítások az ütközősín-

függőleges sarkalószög 0° 45°

bal oldal jobb oldal bal oldal jobb oldal

Belső él vízszintes sarkalószög

45° bal 45° jobb 0° 0°

A munkadarab pozicio-

Alsó él a fűrészasz-

Alsó él a fűrészasz-

Alsó él az ütközősín-

A kész munkadarab ...

... a vágástól balra

... a vágástól jobbra

... a vágástól balra

... a vágástól balra

Külső él vízszintes sarkalószög

A munkadarab pozicio-

Alsó él a fűrészasz-

Alsó él a fűrészasz-

Alsó él az ütközősín-

A kész munkadarab ...

... a vágástól balra

... a vágástól jobbra

... a vágástól jobbra

... a vágástól jobbra

Ha a mennyezetléceket lapjukkal a fűrészasztalra fektetve akarja megmunkálni, akkor 31,6° (vízszin-

tes) és 33,9° (függőleges) standard sarkalószögeket kell beállítani.

A következő táblázat a mennyezetlécek megmunkálásával kapcsolatos tájékoztatást nyújt.

Beállítások az ütközősín-

függőleges sarkalószög 0° 33,9°

bal oldal jobb oldal bal oldal jobb oldal

Belső él vízszintes sarkalószög

45° jobb 45° bal 31,6° jobb 31,6° bal

A munkadarab pozicio-

Alsó él az ütközősín-

Alsó él az ütközősín-

Alsó él az ütközősín-

A kész munkadarab ...

... a vágástól jobbra

... a vágástól balra

... a vágástól balra

... a vágástól balra

Külső é vízszintes sarkalószög

A munkadarab pozicio-

Alsó él az ütközősín-

Alsó él az ütközősín-

Alsó él az ütközősín-

A kész munkadarab ...

... a vágástól jobbra

... a vágástól balra

... a vágástól jobbra

... a vágástól jobbra

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alap-

beállításait intenzív használat után ellenőrizni kell és szükség

esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szük-

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízható-

A lézer beszabályozása

– Hozza az elektromos kéziszerszámot az asztali körfűrész-

nek megfelelő munkavégzési helyzetbe. (lásd „Munkavég-

zési helyzet”, a 273 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

Ellenőrzés: (lásd az M1 ábrát)

– Rajzoljon fel egy munkadarabra egy egyenes vágási vona-

– Nyomja meg a 17 gombot és a 18 fogantyúnál fogva vezes-

se lassan lefelé a szerszámkart.

– Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egy-

beessenek a vágási vonallal.

– Tartsa a munkadarabot ebben a helyzetben és vezesse is-

mét lassan fel a szerszámkart.

– Rögzítse a munkadarabot.

–Kapcsolja be a 36 kapcsolóval a lézersugarat.

A lézersugárnak teljes hossza mentén egy szintben kell lennie

a munkadarabon található vágási vonallal, akkor is, amikor le-

felé vezeti a szerszámkart.

A párhuzamosság beállítása: (lásd az M2 ábrát)

– Nyissa ki az 50 gumisapkát.

– Forgassa el egy megfelelő csavarhúzóval az 51 állítócsa-

vart, amíg a lézersugár teljes hossza mentén párhuzamos

helyzetbe kerül a munkadarabon található vágási vonallal.

Szintbe való beállítás: (lásd az M3 ábrát)

A síkbaállás beállítására egy 52 állítócsavar szolgál, amely a

„R/L” jelű furat alatt helyezkedik el.

– Forgassa el a berendezéssel szállított hasított fejű csava-

rokhoz szolgáló csavarhúzóval az 52 állítócsavart, amíg a

már párhuzamosra beállított lézersugár teljes hossza men-

tén egy szintbe kerül a munkadarabon található vágási vo-

Az óramutató járásával ellenkező irányú forgatás a lézersuga-

rat balról jobbra mozgatja, az óramutató járásával megegyező

irányú forgatásnál a lézersugár jobbról balra mozog.

A szerszámkar mozgatása során fellépő oldalirányú elté-

rés beállítása: (lásd az M4 ábrát)

– Nyissa ki az 53 oldalsó gumisapkát.

– Forgassa el egy erre alkalmas csavarhúzóval az 54 állító-

csavart az óramutató járásával megegyező irányba, ha a lé-

zersugár a szerszámkar lefelé való mozgásakor balra mo-

Forgassa el az 54 állítócsavart az óramutató járásával el-

lenkező irányba, ha a lézersugár a szerszámkar lefelé való

mozgásakor jobbra mozog.

– A beállítás után ismét ellenőrizze, egy szintben van-e a lé-

zersugár a vágási vonallal. Szükség esetén még egyszer ál-

lítsa be az 52 állítócsavarral a lézersugarat.

A finom beosztású skála beállítása (lásd az N ábrát)

– Hozza az elektromos kéziszerszámot a rövidítő és sarkaló

fűrésznek megfelelő munkavégzési helyzetbe. (lásd „Mun-

kavégzési helyzet”, a 268 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

A 46 finom beosztású skála 0°-jelének egybe kell esnie a 23

–Távolítsa el a 24 felszakadásgátló betétlapot.

– Oldja fel a készülékkel szállított hasított fejű csavarokhoz

szolgáló csavarhúzóval az 55 csavart és állítsa be a finom

beosztású skálát a 0°-jelek mentén.

– Húzza meg ismét feszesre a csavart.

Szögmérő (függőleges) beállítása

– Hozza az elektromos kéziszerszámot a rövidítő és sarkaló

fűrésznek megfelelő munkavégzési helyzetbe. (lásd „Mun-

kavégzési helyzet”, a 268 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

A 47 szögmérőnek egy vonalba kell esnie a 0°-jelöléssel a

– Oldja fel a készülékkel szállított hasított fejű csavarokhoz

szolgáló csavarhúzóval az 56 csavart és állítsa be a szögki-

– A biztonság kedvéért még egyszer ellenőrizze, hogy az

adott beállítás a 45°-jelhez is megfelelő-e.

– Húzza meg ismét feszesre a csavart.

Az ütközősín beállítása

– Hozza az elektromos kéziszerszámot az asztali körfűrész-

nek megfelelő munkavégzési helyzetbe. (lásd „Munkavég-

zési helyzet”, a 273 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

Ellenőrzés: (lásd a P1 ábrát)

– Állítson be egy szögidomszert 90°-ra és tegye fel a 30 ütkö-

zősín és a 7 fűrészlap közé a 22 fűrészasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell si-

mulnia az ütközősínhez.

Beállítás: (lásd a P2 ábrát)

– A készülékkel szállított 5 imbuszkulccsal lazítsa ki vala-

mennyi 39 imbuszcsavart.

– Forgassa el annyira a 30 ütközősínt, hogy az a szögidom-

szer teljes hossza mentén hozzásimuljon a szögidomszer-

– Húzza meg ismét szorosra a csavarokat.

0° (függőleges) standard sarkalószög beállítása

– Hozza az elektromos kéziszerszámot az asztali körfűrész-

nek megfelelő munkavégzési helyzetbe. (lásd „Munkavég-

zési helyzet”, a 273 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

OBJ_BUCH-1688-007.book Page 272 Friday, February 24, 2017 12:15 PMMagyar | 273

1 609 92A 5KX | (24.2.17)

Ellenőrzés: (lásd a Q1 ábrát)

– Állítson be egy szögidomszert 90°-ra és tegye fel az 22 fű-

A szögidomszer szárának teljes hossza mentén hozzá kell si-

mulnia a 7 fűrészlaphoz.

Beállítás: (lásd a Q2 ábrát)

–Oldja ki az 57 imbuszcsavar anyáját (10 mm).

– Csavarja annyira ki vagy be egy megfelelő kulccsal (3 mm)

az 57 imbuszcsavart, hogy a szögidomszer szára teljes

hossza mentén hozzásimuljon a fűrészlaphoz.

– Húzza meg ismét feszesre az anyát.

Ha a 47 szögmérő a beállítás után nem esik egy vonalba a

0°-jellel a 48 skálán, a szögmérőt megfelelően be kell állítani

(lásd „Szögmérő (függőleges) beállítása”, 272 oldal).

45° (függőleges) standard sarkalószög beállítása

– Hozza az elektromos kéziszerszámot az asztali körfűrész-

nek megfelelő munkavégzési helyzetbe. (lásd „Munkavég-

zési helyzet”, a 273 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

– Lazítsa ki a 37 rögzítő fogantyút és forgassa el a szerszám-

kart a 18 fogantyúnál fogva ütközésig balra (45°).

Ellenőrzés: (lásd a R1 ábrát)

– Állítson be egy szögidomszert 45°-ra és tegye fel a 22 fű-

A szögidomszer szárának teljes hossza mentén hozzá kell si-

mulnia a 7 fűrészlaphoz.

Beállítás: (lásd a R2 ábrát)

–Oldja ki az 58 imbuszcsavar anyáját (10 mm).

– Csavarja annyira ki vagy be egy megfelelő kulccsal (3 mm)

imbuszcsavart, hogy a szögidomszer szára teljes

hossza mentén hozzásimuljon a fűrészlaphoz.

– Húzza meg ismét feszesre az anyát.

Ha a 47 szögmérő a beállítás után nem esik egy vonalba a

45°-jellel a 48 skálán, ellenőrizze még egyszer a 0°-beállítást

a sarkalószögnél és a szögmérőn. Ezután ismételje meg a

45°-os sarkalószög beállítását.

33,9°-os standard sarkalószög (függőleges) beállítása

– Hozza az elektromos kéziszerszámot az asztali körfűrész-

nek megfelelő munkavégzési helyzetbe. (lásd „Munkavég-

zési helyzet”, a 273 oldalon)

–Forgassa el a 22 fűrészasztalt a 27 bevágásig (0°). A 26

karnak ekkor érezhetően be kell pattannia a bevágásba.

–Oldja ki a 37 rögzítő fogantyút.

– Nyomja egészen be a 33 ütközőcsapot és forgassa el a

szerszámkart, amíg az ütközőcsap felfekszik a 32 ütköző-

Ellenőrzés: (lásd az S1 ábrát)

– Állítson be egy szögidomszert 33,9°-ra és tegye fel a 22 fű-

A szögidomszer szárának teljes hossza mentén hozzá kell si-

mulnia a 7 fűrészlaphoz.

Beállítás: (lásd az S2 ábrát)

–Oldja ki a 32 imbuszcsavar anyáját (10 mm).

– Csavarja annyira ki vagy be egy megfelelő kulccsal

(10 mm) az ütköző csavart, hogy a szögidomszer szára tel-

jes hossza mentén hozzásimuljon a fűrészlaphoz.

– Húzza meg ismét feszesre az anyát.

Asztali körfűrészként való al-

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Munkavégzési helyzet (lásd az A ábrát)

Ha az elektromos kéziszerszámot legutoljára rövidítő és sar-

kaló fűrészként használta, akkor az asztali körfűrészként való

használat előtt a következő lépéseket kell végrehajtani:

– Hozza az elektromos kéziszerszámot a rövidítő és sarkaló

fűrésznek megfelelő munkavégzési helyzetbe. (lásd „Mun-

kavégzési helyzet”, a 268 oldalon)

– Oldja ki a 44 reteszelő csavart.

– Húzza ki teljesen a 31 eltolható ütközősínt.

– Húzza meg ismét feszesre a 44 reteszelő csavart.

–Húzza ki a fűrészlap 66 alsó védőburkolatát a 61 párhuza-

mos ütköző hornyából.

– Helyezze be a fűrészlap alsó 66 védőburkolatát a 22 fű-

A fűrészlap 66 alsó védőburkolatának az asztali körfűrész-

ként való alkalmazás során le kell takarnia a fűrészlap alsó

– Állítsa be a függőleges sarkalószöget 0°-ra és húzza meg

szorosra a 37 szorító fogantyút.

– Nyomja meg a 17 gombot és vezesse lassan lefelé a 18 fo-

gantyúnál fogva a szerszámkart, amíg a 38 szállítási bizto-

sítót egészen be lehet nyomni.

A munka előkészítése

A fúrészlap magasságának beállítása (lásd a B ábrát)

A biztonságos munkavégzéshez be kell állítani a 7 fűrészlap és

a megmunkálásra kerülő munkadarab közötti helyes távolsá-

got. A maximális munkadarab magasság 51 mm.

– Lazítsa ki mindkét 68 szorító kart az 59 fűrészasztal alatt.

– Forgassa el ütközésig hátrafelé a 63 védőburkolatot és te-

gye a munkadarabot a fűrészlap mellé.

– Nyomja le, vagy húzza fel annyira a fűrészasztalt, hogy a fel-

ső fűrészfogak kb. 1 mm-rel a munkadarab felülete felett

– Tartsa fogva ebben a helyzetben a fűrészasztalt és húzza

meg ismét szorosra a szorító kart.

A párhuzamvezető beállítása (lásd a C ábrát)

A 61 párhuzamos ütközőt a fűrészlap jobb oldalára is fel lehet

helyezni. A 69 távolságjelző a 65 skálán mutatja a párhuza-

mos ütköző és a fűrészlap közötti távolságot.

–Oldja ki a 64 rögzítő fogantyút.

Így a 71 megvezetés hátul a párhuzamos ütközőnél teher-

–Először helyezze be a párhuzamos ütközőt a fűrészasztal

hátsó vezetőhornyába.

– Ezután állítsa be a párhuzamos ütközőt a fűrészasztal első

A párhuzamos ütközőt most tetszőlegesen el lehet tolni.

– Tolja el annyira a párhuzamos ütközőt, hogy a 69 távolság-

jelző a fűrészlaptól mért kívánt távolságot jelezze.

– A rögzítéshez nyomja ismét lefelé a 64 szorító fogantyút.

 Gondoskodjon arról, hogy a párhuzamvezető mindig

párhuzamos legyen a fűrészlappal, vagy hogy a fűrész-

lap/párhuzamvezető közötti távolság hátrafelé növe-

kedjen. Ellenkező esetben fennáll annak a veszélye, hogy

a munkadarab beékelődik a fűrészlap és a párhuzamvezető

Bekapcsolás (lásd a D ábrát)

–Az üzembe helyezéshez nyomja meg a zöld 2 bekapcsoló

– Nyomja meg a piros 1 kikapcsoló gombot (O).

Az energia megtakarítására az elektromos kéziszerszémot

csak akkor kapcsolja be, ha használja.

A be-/kikapcsoló egy úgynevezett nullfeszültség-kapcsoló,

amely egy feszültségkiesés (például ha üzem közben kihúzzák

a hálózati csatlakozó dugót) esetén meggátolja az elektromos

kéziszerszám újraindulását.

– Az elektromos kéziszerszám ismételt üzembe helyezésé-

hez meg kell nyomni a zöld 2 bekapcsoló gombot.

Munkavégzési tanácsok

Általános fűrészelési tájékoztató

 Bármely vágás megkezdése előtt először gondoskod-

jon arról, hogy a fűrészlap sohase érhessen hozzá az üt-

közőkhöz vagy a berendezés egyéb alkatrészeihez.

Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a

fűrészlapot oldalirányú nyomás hatásának.

Ügyeljen arra, hogy a hasítóék egy vonalban álljon a fűrészlap-

Ne munkáljon meg deformálódott munkadarabokat. Csak

olyan munkadarabokat munkáljon meg, amelyeknek van egy

olyan egyenes élük, amellyel hozzá lehet szorítani azokat a

párhuzamos ütközőhöz.

A tolófát mindig az elektromos kéziszerszámon tárolja.

Ne használja az elektromos kéziszerszámot szegélyezésre,

hornyok vagy rések vágására.

A hosszú munkadarabok szabad végét alá kell támasztani.

A kezelő elhelyezkedése (lásd az F ábrát)

 Soha ne álljon a fűrészlappal egy vonalban az elektro-

mos kéziszerszám előtt, hanem mindig csak a fűrész-

laptól oldalra. Ezzel a teste védve van egy lehetséges vis-

szarugás következményeitől.

– Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlaptól.

Kérjük, ügyeljen a következőkre:

– A munkadarabot mindig mindkét kezével tartsa és nyomja

erősen rá a fűrészasztalra, ez különösen az ütköző nélkül

végzett munkákra vonatkozik.

– A keskeny munkadarabok fűrészelésekor használja a fű-

résszel szállított tolófát.

Egyenes vágások végrehajtása

– Állítsa be a 61 párhuzamos ütközőt a kívánt vágási széles-

ségre. (lásd „A párhuzamvezető beállítása”, a 273 olda-

– Tegye fel a feldolgozásra kerülő munkadarabot a fűrészasz-

talra a 63 védőburkolat elé.

– Állítsa be a fűrészlap helyes magasságát. (lásd „A fúrészlap

magasságának beállítása”, a 273 oldalon)

– Gondoskodjon arról, hogy a védőburkolat megfelelően

legyen beállítva. A védőburkolatnak a fűrészelés közben

mindig fel kell feküdnie a munkaradabra.

– Kapcsolja be az elektromos kéziszerszámot.

– Tolja keresztül egyenletes előtolással a fűrészfejet a mun-

– Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg

a fűrészlap teljesen leáll.

Az alapbeállítások ellenőrzése és beállítása

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

A precíz vágások biztosítására az elektromos szerszám alap-

beállításait intenzív használat után ellenőrizni kell és szükség

esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szük-

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízható-

A párhuzamos ütköző távolságjelzőjének beállítása

– Használjon egy munkadarabot vagy egy megfelelő, ponto-

san meghatározott x szélességű tárgyat. A tárgy hosszának

nagyjából meg kell felelnie a fűrészlap átmérőjének.

– Tolja be ezt a tárgyat a 63 védőburkolat alá és tegyék fel

egy síkban a fűrészlapra.

– Tolja el jobb felől a 61 párhuzamos ütközőt, amíg meg nem

érinti a tárgyat és reteszelje ebben a helyzetben a párhuza-

A 69 távolságjelzőnek most a 65 skálán a tárgy x szélességét

– Lazítsa ki a készülékkel szállított hasított fejű csavarokhoz

szolgáló csavarhúzóval a 70 csavart és állítsa be a távolság-

jelzőt pontosan az x távolságra.

A párhuzamos ütköző feszítőerejének beállítása

A párhuzamos ütköző 71 megvezetésének feszítőereje gyako-

ri használat után csökkenhet.

OBJ_BUCH-1688-007.book Page 274 Friday, February 24, 2017 12:15 PMMagyar | 275 Bosch Power Tools1 609 92A 5KX | (24.2.17) – Húzza meg annyira a 72 szabályozócsavart, hogy a párhu-

zamos ütközőt ismét szorosan rögzíteni lehessen a fűrész-

A párhuzamos ütköző beállítása a fűrészlappal párhuza-

– Használjon ehhez egy munkadarabot, vagy egy párhuza-

mos élű más megfelelő tárgyat. A tárgy hosszának nagyjá-

ból meg kell felelnie a fűrészlap átmérőjének.

– Tolja be ezt a tárgyat a 63 védőburkolat alá és tegyék fel

egy síkban a fűrészlapra.

–Tolja el jobb felől a 61 párhuzamos ütközőt a fűrészlap felé,

amíg az meg nem érinti az erre használt tárgyat.

Ellenőrzés: (lásd az I1 ábrát)

A párhuzamos ütközőnek teljes hossza mentén fel kell feküd-

– Távolítsa el a párhuzamos ütközőt az 59 fűrészasztalról és

csavarja ki egy kereszthornyos csavarhúzó a párhuzamos

ütköző csúszósínjének alsó oldalán található három 73

csavart. (lásd az I2 ábrát)

–Nyomja hozzá erőteljesen előlről a párhuzamos ütközőt a

65 skálához és állítsa be a párhuzamos ütközőt egész hos-

sza mentén a fűrészasztalra helyezett tárgyhoz. (lásd

– Tartsa a párhuzamos ütközőt ebben a helyzetben fogva és

a berendezéshez mellékelt, hasított fejű csavarokhoz szol-

gáló csavarhúzóval húzza meg szorosra a bal és jobb oldali

74 állítócsavart. (lásd az I4 ábrát)

– Távolítsa el a párhuzamos ütközőt a fűrészasztalról.

– Csavarja annyira be vagy ki a középső 74 állítócsavart, am-

íg az egy síkba nem kerül a csúszósín felületével.

– Tartsa változatlanul az állítócsavarok mindenkori helyzetét

és húzza meg ismét feszesre valamennyi 73 csavart. (lásd

Ha a párhuzamos ütközőt a helyzetbeállítás után nem lehet

szorosan a fűrészasztalhoz rögzíteni, akkor állítsa be újra a 71

vezetőléc befogóerejét. (lásd „A párhuzamos ütköző feszítő-

erejének beállítása”, a 274 oldalon)

Karbantartás és szerviz

Karbantartás és tisztítás

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos kézi-

szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy

a biztonságra veszélyes szituáció lépjen fel.

Tartsa mindig tisztán az elektromos kéziszerszámot és annak

szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

A fűrészlap lengő védőburkolatának szabadon kell mozognia

és automatikusan kell záródnia. Ezért az elforgatható védő-

burkolat körülötti területet mindig tisztán kell tartani.

Minden egyes munkamenet után távolítsa el sűrített levegővel

való kifúvással, vagy egy ecsettel a port és a forgácsot.

Tisztítsa meg rendszeresen a 34 megvilágító és a 19 lézeregy-

A lézerlencse 16 fedelének megtisztításához csavarja ki telje-

sen a csavart. Ezután húzza ki a fedelet a 20 elforgatható vé-

dőburkolat mentén a házból. (lásd a „h” ábrát)

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és kar-

bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-

déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a címen találhatók:

A Bosch Használati Tanácsadó Team szívesen segít, ha termé-

keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10-jegyű

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

Az elektromos kéziszerszámokat, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat

a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatko-

zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő

országok jogharmonizációjának megfelelően a már használ-

hatatlan elektromos kéziszerszámokat külön össze kell gyűj-

teni és a környezetvédelmi szempontból megfelelő újra fel-

használásra le kell adni.

A változtatások joga fenntartva.

Csavaros szorító 1 619 PA4 166

Felszakadásgátló betétlap 1 619 PA4 167

Porzsák 1 619 PA4 560

Hosszanti ütköző 2 608 005 131

Fűrészlapok fa- és lemezanyagok, falapok és lécek fűns-

305 x 30 mm-es fűrészlap, 40 foggal 2 608 640 440

Alumínium fűrészelésére szolgáló fűrészlapok

(Rövidítő és sarkalófűrészként való alkalmazás)

305 x 30 mm-es fűrészlap, 96 foggal 2 608 640 453

OBJ_BUCH-1688-007.book Page 275 Friday, February 24, 2017 12:15 PM276 | Русский 1 609 92A 5KX | (24.2.17)Bosch Power Tools Русский

Kombinovaná píla Vecné číslo

hu EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az

alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó

előírásainak és megfelelnek a következő szabványoknak.

hu 4811001.19002 sz. EK-mintavizsgálat, végrehajtotta a 0158 sz. notifikált testület (címe

DEKRA Testing and Certification GmbH, Handwerkerstraße 15, 70565 Stuttgart, GERMANY)

Műszaki dokumentumok megőrzési pontja: *

hr 4811001.19002 sz. EK-mintavizsgálat, végrehajtotta a 0158 sz. notifikált testület (címe

DEKRA Testing and Certification GmbH, Handwerkerstraße 15, 70565 Stuttgart, GERMANY)

Műszaki dokumentumok megőrzési pontja: *
