MANUAL DE USUARIO GTM 12 JL BOSCH
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 66
tically)”, page 47).
Saw Blade Height”, page 48)

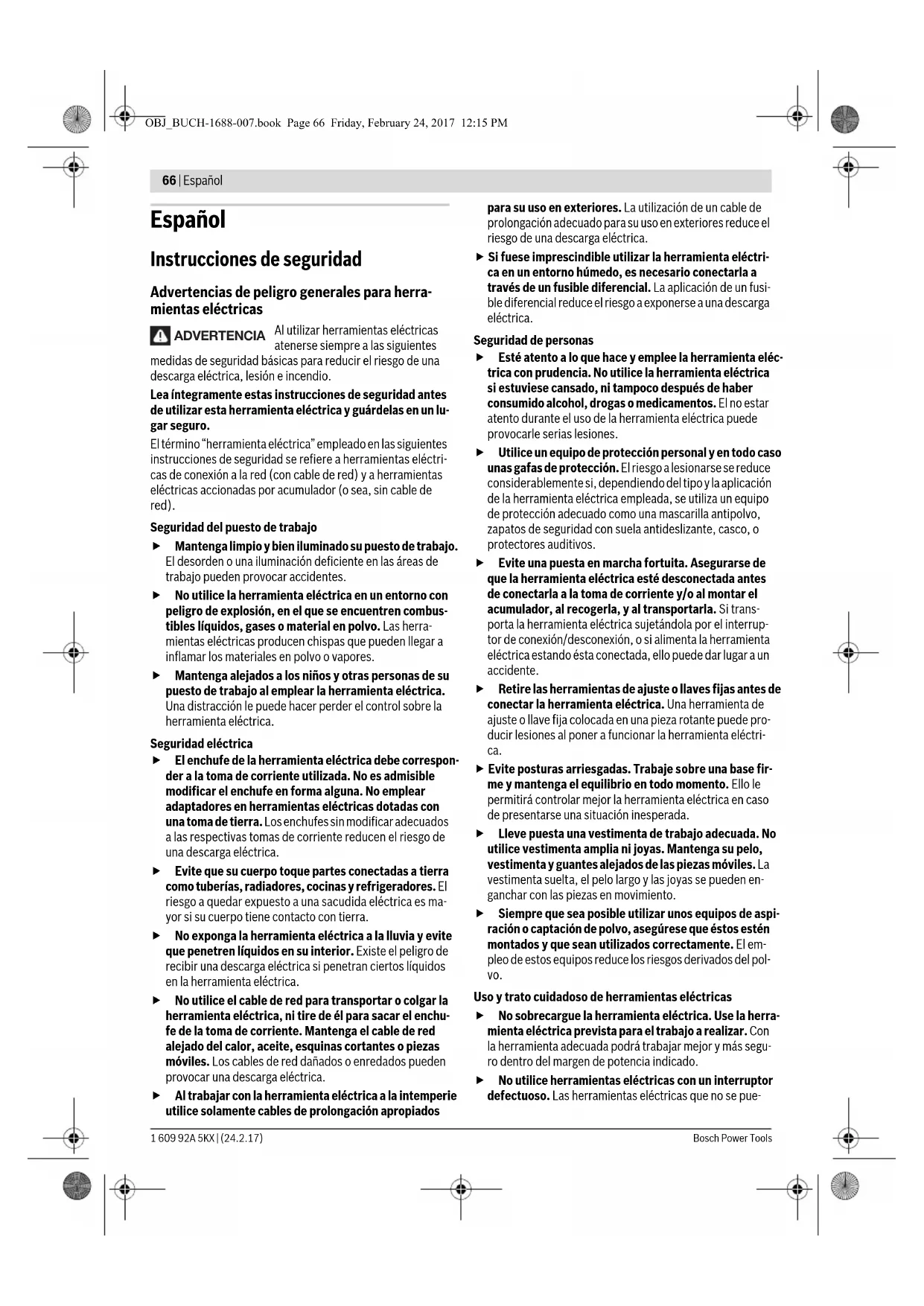

OBJ_BUCH-1688-007.book Page 65 Friday, February 24, 2017 12:15 PM66 | Español 1 609 92A 5KX | (24.2.17)Bosch Power Tools Español
Instrucciones de seguridad
Advertencias de peligro generales para herra-
Al utilizar herramientas eléctricas
atenerse siempre a las siguientes
medidas de seguridad básicas para reducir el riesgo de una
descarga eléctrica, lesión e incendio.
Lea íntegramente estas instrucciones de seguridad antes
de utilizar esta herramienta eléctrica y guárdelas en un lu-
El término “herramienta eléctrica” empleado en las siguientes
instrucciones de seguridad se refiere a herramientas eléctri-
cas de conexión a la red (con cable de red) y a herramientas
eléctricas accionadas por acumulador (o sea, sin cable de
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren combus-
tibles líquidos, gases o material en polvo. Las herra-
mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su
puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.
El enchufe de la herramienta eléctrica debe correspon-
der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados
a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra
como tuberías, radiadores, cocinas y refrigeradores. El
riesgo a quedar expuesto a una sacudida eléctrica es ma-
yor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite
que penetren líquidos en su interior. Existe el peligro de
recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la
herramienta eléctrica, ni tire de él para sacar el enchu-
fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie
utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctri-
ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusi-
ble diferencial reduce el riesgo a exponerse a una descarga
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléc-
trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar
atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
Utilice un equipo de protección personal y en todo caso
unas gafas de protección. El riesgo a lesionarse se reduce
considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si trans-
porta la herramienta eléctrica sujetándola por el interrup-
tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
Retire las herramientas de ajuste o llaves fijas antes de
conectar la herramienta eléctrica. Una herramienta de
ajuste o llave fija colocada en una pieza rotante puede pro-
ducir lesiones al poner a funcionar la herramienta eléctri-
Evite posturas arriesgadas. Trabaje sobre una base fir-
me y mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No
utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La
a, el pelo largo y las joyas se pueden en-
ganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspi-
ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El em-
pleo de estos equipos reduce los riesgos derivados del pol-
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herra-
mienta eléctrica prevista para el trabajo a realizar. Con
la herramienta adecuada podrá trabajar mejor y más segu-
ro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor
defectuoso. Las herramientas eléctricas que no se pue-
ADVERTENCIA OBJ_BUCH-1688-007.book Page 66 Friday, February 24, 2017 12:15 PMEspañol | 67
dan conectar o desconectar son peligrosas y deben hacer-
Saque el enchufe de la red y/o desmonte el acumulador
antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc-
trica. Esta medida preventiva reduce el riesgo a conectar
accidentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del alcance
de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza-
das con su uso o que no hayan leído estas instruccio-
nes. Las herramientas eléctricas utilizadas por personas
inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero. Controle si
funcionan correctamente, sin atascarse, las partes mó-
viles de la herramienta eléctrica, y si existen partes ro-
tas o deterioradas que pudieran afectar al funciona-
miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra-
mienta eléctrica. Muchos de los accidentes se deben a
herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mante-
nidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc.
de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de
herramientas eléctricas para trabajos diferentes de aque-
llos para los que han sido concebidas puede resultar peli-
Únicamente haga reparar su herramienta eléctrica por
un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-
dad de la herramienta eléctrica.
Instrucciones de seguridad para sierras combina-
La herramienta eléctrica se suministra con una señal de
aviso (en la ilustración de la herramienta eléctrica, ésta
corresponde a la posición 40).
Si la señal de aviso no viene redactada en su idioma, an-
tes de la primera puesta en marcha, pegue encima la
etiqueta adjunta en el idioma correspondiente.
No oriente el rayo láser sobre personas o
animales y no mire hacia el rayo láser
directo o reflejado. Debido a ello, puede
deslumbrar personas, causar accidentes o
Si la radiación láser incide en el ojo, debe cerrar cons-
cientemente los ojos y mover inmediatamente la cabe-
No utilice instrumentos ópticos convergentes como an-
teojos de larga vista etc. para observar la fuente de ra-
diación. Con ellos pueden dañarse los ojos.
No dirija el rayo láser sobre personas, que están miran-
do a través de anteojos de larga vista o semejantes. Con
ello puede dañar sus ojos.
No efectúe modificaciones en el equipamiento del lá-
ser. Las posibilidades de ajuste descritas en estas instruc-
ciones de servicio las puede utilizar sin peligro.
No sustituya el láser original ni el LED por uno de otro ti-
po. La utilización de láseres o LED inadecuados para esta
herramienta eléctrica puede suponer un riesgo para las
personas. Por motivos de seguridad, la reparación o susti-
tución debe llevarla a cabo un centro de servicio técnico
Jamás desvirtúe las señales de advertencia de la herra-
Nunca se coloque encima de la herramienta eléctrica.
Ello puede dar lugar a graves lesiones en caso de volcarse
la herramienta eléctrica, o al tocar accidentalmente la hoja
Mantenga las empuñaduras secas, limpias y libres de
aceite o grasa. Las empuñaduras manchadas de aceite o
grasa son resbaladizas y pueden hacerle perder el control
Únicamente utilice la herramienta eléctrica después de
haber despejado de la superficie de trabajo las herra-
mientas de ajuste, virutas, etc. Las piezas pequeñas de
madera u otros objetos, al ser atrapados por la hoja de sie-
rra en funcionamiento, pueden salir proyectados a alta ve-
locidad contra el usuario.
Mantenga el suelo libre de virutas de madera y de res-
tos de material. Podrían hacerle resbalar o tropezar.
Únicamente procese aquellos materiales que se indi-
can en el apartado relativo a la utilización reglamenta-
ria de la herramienta eléctrica. En caso contrario podría
llegar a sobrecargarse la herramienta eléctrica.
Si la hoja de sierra se atasca, desconecte la herramien-
ta eléctrica sin mover la pieza de trabajo hasta que la
hoja de sierra se haya detenido completamente. Para
evitar que la herramienta retroceda bruscamente, la
pieza de trabajo solamente se deberá mover tras ha-
berse detenido la hoja de sierra. Elimine la causa de atas-
co de la hoja de sierra antes de volver a poner en marcha la
herramienta eléctrica.
No use hojas de sierra melladas, fisuradas, deforma-
das, ni dañadas. Las hojas de sierra con dientes mellados
o incorrectamente triscados producen una ranura de corte
demasiado estrecha, lo que provoca una fricción excesiva
y el atasco de la hoja de sierra o el retroceso brusco de la
Utilice siempre las hojas de sierra con las dimensiones
correctas y el orificio adecuado (p. ej. en forma de rom-
bo o redondo). Las hojas de sierra que no ajusten correc-
tamente en los elementos de acoplamiento a la sierra, gi-
ran excéntricas y pueden hacerle perder el control sobre la
No use hojas de sierra de acero de corte rápido alta-
mente aleado (acero HSS). Las hojas de sierra de este ti-
po pueden romperse fácilmente.
Después de trabajar con la hoja de sierra, espere a que
ésta se haya enfriado antes de tocarla. La hoja de sierra
puede llegar a ponerse muy caliente al trabajar.
No oriente el rayo láser contra personas ni animales, ni
mire directamente hacia el rayo láser. Esta herramienta
eléctrica genera radiación láser de la clase 2 según
EN 60825-1. Esta radiación puede deslumbrar a las per-
No sustituya el láser original ni el LED por uno de otro ti-
po. La utilización de láseres o LED inadecuados para esta
herramienta eléctrica puede suponer un riesgo para las
personas. Por motivos de seguridad, la reparación o susti-
tución debe llevarla a cabo un centro de servicio técnico
Examine con regularidad el cable y solamente deje re-
parar un cable dañado en un servicio técnico autoriza-
do para herramientas eléctricas Bosch. Sustituya un
cable de prolongación dañado. Solamente así se mantie-
ne la seguridad de la herramienta eléctrica.
Guarde la herramienta eléctrica en un lugar seguro. El
lugar de almacenaje, además de ser seco, deberá poder
cerrarse con llave. De esta manera se evita que la herra-
mienta eléctrica se dañe durante su almacenaje o que sea
utilizada por personas inexpertas.
Jamás abandone la herramienta, antes de que ésta se
haya detenido completamente. Los útiles en marcha por
inercia pueden provocar accidentes.
No utilice la herramienta eléctrica si el cable está daña-
do. No toque un cable dañado, y desconecte el enchufe
de la red, si el cable se daña durante el trabajo. Un cable
dañado comporta un mayor riesgo de electrocución.
Instrucciones de seguridad para el uso como ingletadora
Cerciórese de que la caperuza protectora funcione co-
rrectamente y que sus piezas puedan moverse libre-
mente. Jamás bloquee la caperuza protectora para obli-
garla a que quede abierta.
Nunca intente retirar restos de material, virutas, o co-
sas similares del área de corte con la herramienta eléc-
trica en funcionamiento. Antes de desconectar la herra-
mienta eléctrica gire primeramente el brazo de la
herramienta a la posición de reposo.
Solamente aproxime la hoja de sierra en funcionamien-
to contra la pieza de trabajo. En caso contrario ello po-
dría ocasionar un retroceso brusco al engancharse la hoja
de sierra en la pieza de trabajo.
Siempre sujete firmemente con un dispositivo la pieza
de trabajo. No sierre piezas tan pequeñas que no pue-
dan sujetarse convenientemente. La separación de su
mano respecto a la hoja de sierra sería demasiado peque-
Jamás utilice la herramienta sin la placa de inserción.
Sustituya una placa de inserción defectuosa. Si el esta-
do de la placa de inserción no es correcto puede llegar a ac-
cidentarse con la hoja de sierra.
Asegure la pieza de trabajo. Una pieza de trabajo fijada
con unos dispositivos de sujeción, o en un tornillo de ban-
co, se mantiene sujeta de forma mucho más segura que
Instrucciones de seguridad para el uso como sierra circu-
Cerciórese de que la caperuza protectora funcione co-
rrectamente y que sus piezas puedan moverse libre-
mente. Antes de comenzar a serrar ésta deberá reposar
sobre la mesa, y al serrar, sobre la pieza de trabajo. De nin-
gún modo deberá bloquearse para mantenerla abierta.
Jamás toque por detrás de la hoja de sierra para sujetar
la pieza, retirar virutas, ni por otro motivo cualquiera.
Su mano quedaría demasiado cerca de la hoja de sierra en
Solamente aproxime la pieza de trabajo a la sierra en
funcionamiento. En caso contrario, ello podría ocasionar
un retroceso brusco de la pieza de trabajo al engancharse
en ella la hoja de sierra.
Nunca sierre varias piezas de trabajo de una vez. Las
piezas de trabajo superpuestas o colocadas una junto a
otra pueden desplazarse al serrarlas, o bloquear la hoja de
Siempre use el tope paralelo o el tope para ángulos. Es-
to permite un corte más exacto y además reduce el riesgo
a que se atasque la hoja de sierra.
El enchufe macho de conexión, debe ser conectado so-
lamente a un enchufe hembra de las mismas caracteris-
ticas técnicas del enchufe macho en materia.
Los símbolos mostrados a continuación pueden ser de impor-
tancia en el uso de la herramienta eléctrica. Es importante
que retenga en su memoria estos símbolos y su significado. La
interpretación correcta de estos símbolos le ayudará a mane-
jar mejor, y de forma más segura, la herramienta eléctrica.
Simbología Significado
No mirar fijamente al haz
Producto láser de clase 2
Mantenga las manos alejadas del
área de corte durante el funciona-
miento de la herramienta eléctrica.
Podría accidentarse al tocar la hoja de
Lea íntegramente estas advertencias de pe-
ligro e instrucciones. En caso de no atenerse
a las advertencias de peligro e instrucciones si-
guientes, ello puede ocasionar una descarga
eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho en
madera. Además pueden realizarse cortes a inglete horizon-
tales entre –48° y +48° y verticales, entre –2° y +47°.
La herramienta eléctrica ha sido dotada con una potencia pro-
picia para serrar maderas duras, blandas, tableros de aglome-
Al utilizar la herramienta eléctrica como sierra circular de me-
sa no es permisible serrar con ella aluminio ni demás metales
La luz de esta herramienta eléctrica está concebida para ilu-
minar directamente el área de alcance de la herramienta y no
para iluminar las habitaciones de una casa.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en las páginas ilustradas.
1 Botón de desconexión
3 Taladros de sujeción
8 Saco colector de polvo
9 Expulsor de virutas
10 Tornillo de retención del estribo 11
12 Tornillo con hexágono interior para sujeción de la hoja de
13 Bloqueo del husillo
15 Brida de apriete interior
16 Tapa del lente láser
Componentes de la ingletadora
17 Botón de liberación del brazo de la herramienta
19 Unidad de láser/salida de radiación láser
20 Caperuza protectora pendular
21 Tornillo de apriete
22 Mesa de corte de la ingletadora
23 Escala para ángulo de inglete (horizontal)
24 Placa de inserción
Use unas gafas de protección.
Utilice unos protectores auditivos. El
ruido intenso puede provocar sordera.
¡Área de peligro! Mantenga alejados
de este área las manos, dedos o bra-
Tenga en cuenta las dimensiones de la ho-
ja de sierra. El orificio debe ajustar sin hol-
gura en el husillo portaútiles. No emplee
piezas de reducción ni adaptadores.
Al cambiar la hoja de sierra observe que la
anchura de corte de la misma no sea infe-
rior a 2,0 mm y que el grosor del disco ba-
se no sea superior a 2,0 mm. En caso con-
trario puede ocurrir que la cuña
separadora (2,0 mm) se atasque en la pie-
Al emplear la sierra combinada como sie-
rra circular de mesa, la altura máxima de la
pieza no deberá superar los 51 mm.
Símbolo informativo de cómo abatir y en-
clavar la caperuza protectora pendular fi-
Símbolo informativo de cómo desenclavar
el brazo de la herramienta que figura so-
Símbolo para indicar el uso de la sierra
combinada como ingletadora.
Símbolo para indicar el uso de la sierra
combinada como sierra circular de mesa.
25 Mango de bloqueo para ángulos de inglete discreciona-
26 Palanca para ajuste de ángulos de inglete estándar
27 Muescas para ángulos de inglete estándar
28 Taladros para tornillos de apriete
29 Prolongación de mesa
31 Regleta tope ajustable
32 Tornillo tope para ángulo de inglete de 33,9° (vertical)
33 Perno tope para ángulo de inglete de 33,9° (vertical)
34 Unidad de iluminación
35 Interruptor de iluminación (“Light”)
36 Interruptor para trazado de la línea de corte (“Laser”)
37 Palanca de enclavamiento para ángulos de inglete dis-
crecionales (vertical)
38 Seguro para transporte
39 Tornillos con hexágono interior (6 mm) de regleta tope
40 Señal de aviso láser
41 Tornillos con hexágono interior para la prolongación de
43 Tornillo de mariposa
44 Tornillo de retención de la regleta tope ajustable
45 Clip de enclavamiento
46 Escala de precisión
47 Indicador de ángulos (vertical)
48 Escala para ángulos de inglete (vertical)
49 Tornillos de placa de inserción
50 Capuchón de goma (frontal)
51 Tornillo de ajuste de posición del láser (paralelidad)
52 Tornillo de ajuste de posición del láser
53 Capuchón de goma (lateral)
54 Tornillo de ajuste de posición del láser (desviación late-
55 Tornillo para escala de precisión
56 Tornillo de indicador de ángulos (vertical)
57 Tornillo con hexágono interior (3 mm) para ángulo de in-
glete estándar de 0° (vertical)
58 Tornillo con hexágono interior (3 mm) para ángulo de in-
glete estándar de 45° (vertical)
Componentes de la sierra circular de mesa
65 Escala de separación entre la hoja de sierra y tope para-
Cubierta inferior de hoja de sierra
67 Espigas de sujeción del bastón de empuje
68 Palanca de fijación
69 Índice de la escala
70 Tornillo para el índice de la escala del tope paralelo
71 Guía del tope paralelo
72 Tornillo de ajuste de la fuerza de apriete de la guía 71
73 Tornillos del carril de deslizamiento del tope paralelo
74 Tornillos de ajuste del tope paralelo
77 Tope longitudinal*
*Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie. La gama completa de accesorios opciona-
les se detalla en nuestro programa de accesorios.
Información sobre el ruido
Valores de emisión de ruidos determinados según
El nivel de presión sonora típico del aparato, determinado con
un filtro A, asciende a: Nivel de presión sonora 91 dB(A); ni-
vel de potencia acústica 104 dB(A). Tolerancia K=3 dB.
¡Usar unos protectores auditivos!
El valor de emisiones de ruidos indicado en estas instruccio-
nes ha sido determinado según un procedimiento de medi-
ción normalizado y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado para
estimar provisionalmente la emisión de ruidos.
Sierra combinada GTM 12 JL Nº de artículo 3 601 M15 ... ... 0..
Revoluciones en vacío
Divergencia de línea láser
/II /II Dimensiones admisibles de la pieza de trabajo (máximas/mínimas):
Ingletadora, ver página 75
Sierra circular de mesa, ver página 79
Estos datos son válidos para una tensión nominal de [U] 230 V. Los va-
lores pueden variar para otras tensiones y en ejecuciones específicas
para ciertos países.
Medidas que deberán cumplir las hojas de sierra
Diámetro de la hoja de sierra
1 609 92A 5KX | (24.2.17)
El valor de emisiones de ruidos indicado ha sido determinado
para las aplicaciones principales de la herramienta eléctrica.
Por ello, el valor de emisiones de ruidos puede ser diferente si
la herramienta eléctrica se utiliza para otras aplicaciones, con
útiles diferentes, o si el mantenimiento de la misma fuese de-
ficiente. Ello puede suponer un aumento drástico de la emi-
sión de ruidos durante el tiempo total de trabajo.
Para determinar con exactitud las emisiones de ruidos, es ne-
cesario considerar también aquellos tiempos en los que el
aparato esté desconectado, o bien, esté en funcionamiento,
pero sin ser utilizado realmente. Ello puede suponer una dis-
minución drástica de las emisiones de ruidos durante el tiem-
po total de trabajo.
Montaje y transporte
Evite la puesta en marcha fortuita de la herramienta
eléctrica. Durante el montaje y al manipular en la herra-
mienta eléctrica, ésta no deberá estar conectada a la
Material que se adjunta
Saque cuidadosamente del embalaje todas las piezas sumi-
Retire completamente el material de embalaje de la herra-
mienta eléctrica y de los accesorios suministrados.
Antes de la primera puesta en marcha cerciórese de que se
han suministrado con la herramienta eléctrica todas las par-
tes que a continuación se detallan:
– Sierra combinada con hoja de sierra montada
– Llave macho hexagonal/destornillador plano 5
– Saco colector de polvo 8
Adicionalmente para la sierra circular de mesa:
– Bastón de empuje 62
Observación: Verifique si está dañada la herramienta eléctri-
Antes de seguir utilizando la herramienta eléctrica deberá
controlarse minuciosamente si los dispositivos protectores, o
las partes dañadas, aún si el daño fuese leve, funcionan co-
rrecta y reglamentariamente. Verifique si están dañadas las
partes móviles y que puedan moverse libremente, sin atascar-
se. Todas las partes, además de estar correctamente monta-
das, deberán satisfacer todas las condiciones para asegurar
una operación correcta.
Los dispositivos protectores y las partes dañadas deberán ha-
cerse reparar o sustituir por un taller especializado autoriza-
Montaje estacionario o transitorio
Para garantizar un manejo seguro deberá trabajarse
con la herramienta eléctrica colocándola sobre una ba-
se de trabajo plana y estable (p. ej. un banco de traba-
Montaje sobre una base de trabajo (ver figuras a–b)
– Sujete la herramienta eléctrica a la base de trabajo con
unos tornillos de sujeción adecuados. Para tal fin deberán
emplearse los taladros 3.
– Sujete los pies de la herramienta eléctrica a la base de tra-
bajo con unos tornillos de apriete usuales en el comercio.
Montaje sobre una mesa de trabajo Bosch
Las mesas de trabajo GTA de Bosch soportan perfectamente
la herramienta eléctrica incluso en firmes irregulares, gracias
a sus pies ajustables en altura. Los soportes de la pieza de tra-
bajo que integran las mesas de trabajo sirven para apoyar pie-
zas de trabajo largas.
Lea íntegramente las advertencias de peligro e instruc-
ciones que se adjuntan con la mesa de trabajo. En caso
de no atenerse a las advertencias de peligro e instruccio-
nes, ello puede ocasionar una electrocución, un incendio
Ensamble correctamente la mesa de trabajo antes de
acoplar a ella la herramienta eléctrica. Un ensamble co-
rrecto es primordial para conseguir una buena estabilidad
y evitar accidentes.
– Monte la herramienta eléctrica, teniéndola colocada en la
posición de transporte, sobre la mesa de trabajo.
Montaje transitorio (¡no recomendado!)
Si en casos excepcionales no fuese posible montar la herra-
mienta eléctrica sobre una superficie plana y estable, puede
Ud. colocarla provisionalmente con la protección contra vuel-
Para tal fin deberá emplearse el estribo antivuelco 6.
Jamás desmonte el estribo antivuelco. Sin la protección
contra vuelco, la herramienta eléctrica no queda colocada
con suficiente firmeza y puede llegar a volcar, especial-
mente al serrar ángulos de inglete muy grandes.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan
plomo, ciertos tipos de madera y algunos minerales y meta-
les, puede ser nocivo para la salud. El contacto y la inspiración
de estos polvos pueden provocar en el usuario o en las perso-
nas circundantes reacciones alérgicas y/o enfermedades res-
Ciertos polvos como los de roble, encina y haya son conside-
rados como cancerígenos, especialmente en combinación
con los aditivos para el tratamiento de la madera (cromatos,
conservantes de la madera). Los materiales que contengan
amianto solamente deberán ser procesados por especialis-
– Siempre utilice un equipo de aspiración de polvo.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro de la
Observe las prescripciones vigentes en su país sobre los ma-
teriales a trabajar.
Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
OBJ_BUCH-1688-007.book Page 71 Friday, February 24, 2017 12:15 PM72 | Español
1 609 92A 5KX | (24.2.17)
El conducto de aspiración de polvo y virutas puede llegar a
obstruirse con polvo, virutas o fragmentos de la pieza de tra-
– Desconecte la herramienta eléctrica y extraiga el enchufe
de red de la toma de corriente.
– Espere a que se haya detenido completamente la hoja de
– Determine y subsane la causa de la obstrucción.
Aspiración propia (ver figura c)
Para la recogida de virutas al realizar pequeños trabajos utili-
ce el saco colector de polvo 8 que se adjunta.
Controle y limpie el saco colector de polvo después de
Para evitar que pueda incendiarse desmonte el saco
colector de polvo al serrar aluminio.
Cuidar que al serrar, el saco colector de polvo no alcance a to-
car nunca las partes móviles del aparato.
– Comprima el clip e inserte el saco colector de polvo 8 en la
boca de aspiración de virutas 9. El clip debe quedar aloja-
do en la ranura de la boca de aspiración de virutas.
– Vacíe el saco colector de polvo con suficiente antelación.
La aspiración puede realizarse también conectando la man-
guera de un aspirador (Ø 36 mm) a la boca de aspiración 9.
– Conecte la manguera del aspirador a la boca de aspiración
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cance-
rígeno, o polvo seco utilice un aspirador especial.
Montaje de componentes
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
Pegado de la etiqueta sobre la señal de advertencia láser
original (ver figura d)
La herramienta eléctrica se suministra de serie con una señal
de advertencia en alemán (en la ilustración de la herramienta
eléctrica, ésta corresponde a la posición 40).
– Antes de la primera puesta en marcha, pegue encima de la
señal de aviso en alemán la etiqueta adjunta redactada en
Montaje o desmontaje de la cubierta inferior de la hoja de
sierra (ver figura e)
Al operar como sierra circular de mesa, la cubierta inferior de
la hoja de sierra 66 deberá cubrir la parte inferior de la hoja de
Antes de su utilización como ingletadora:
– Desmonte la cubierta inferior de la hoja de sierra 66 e in-
sértela en la ranura del lado derecho del tope paralelo 61.
¡No deseche la cubierta inferior de la hoja de sierra!
¡Sin la cubierta inferior de la hoja de sierra no es posible el
servicio de la sierra combinada como sierra circular de me-
Antes de su utilización como sierra circular de mesa:
– Monte la cubierta inferior de la hoja de sierra 66 en la mesa
Al operar como sierra circular de mesa, la cubierta inferior de
la hoja de sierra 66 deberá cubrir la parte inferior de la hoja de
Cambio de la hoja de sierra (ver figura f1–f4)
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
Al montar la hoja de sierra utilice unos guantes de pro-
tección. Podría accidentarse en caso de tocar la hoja de
Solamente use hojas de sierra cuyas revoluciones máximas
admisibles sean superiores a las revoluciones en vacío de la
herramienta eléctrica.
Jamás emplee hojas de sierra para ranuras transversales (lla-
Únicamente use hojas de sierra con las características indica-
das en estas instrucciones de manejo que hayan sido ensaya-
das y vayan marcadas conforme a EN 847-1.
Solamente utilice hojas de sierra recomendadas por el fabri-
cante de esta herramienta eléctrica, adecuadas al material a
trabajar. Esto evita un sobrecalentamiento de los dientes de
la sierra al serrar.
Al cambiar la hoja de sierra por otra diferente, asegúrese de
que ni su anchura de corte sea inferior, ni de que el grosor del
disco base sea superior al grosor de la cuña separadora.
Desmontaje de la hoja de sierra
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver “Posición de trabajo”,
– Afloje completamente el tornillo de retención 10 con el
destornillador plano 5 adjunto.
– Tire del estribo 11 hacia la derecha. Empuje entonces ha-
cia arriba el estribo y abata simultáneamente hacia atrás,
hasta el tope, la caperuza protectora pendular 20.
De esta manera se mantiene abierta en la posición superior
la caperuza protectora pendular.
– Gire el tornillo con hexágono interior 12 con la llave macho
hexagonal 5 suministrada, y presione simultáneamente el
bloqueo del husillo 13 hasta lograr enclavarlo.
– Mantenga presionado el bloqueo del husillo 13 y afloje el
tornillo 12 en el sentido de las agujas del reloj (¡rosca a iz-
– Desmonte la brida de apriete 14.
– Retire la hoja de sierra 7.
Montaje de la hoja de sierra
Si fuese necesario, limpie primero las piezas antes de montar-
– Coloque la hoja de sierra nueva sobre la brida de apriete in-
¡Al montarla, considere que el sentido de corte de los
dientes (dirección de la flecha en la hoja de sierra) de-
berá coincidir con la flecha marcada en la carcasa!
OBJ_BUCH-1688-007.book Page 72 Friday, February 24, 2017 12:15 PMEspañol | 73
– Monte la brida de apriete 14 y el tornillo 12.
Presione el bloqueo del husillo 13 hasta enclavarlo y aprie-
te el tornillo girándolo en sentido contrario a las agujas del
– Empuje hacia abajo el estribo 11 y abata simultáneamente
hacia abajo la caperuza protectora pendular 20 hasta en-
–Enrosque el tornillo de retención 10 y apriételo firmemen-
Transporte (ver figura g)
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
Antes de transportar la herramienta eléctrica deberá realizar
los pasos siguientes:
– Coloque la herramienta eléctrica en la posición de trabajo
como sierra circular de mesa. (veja “Posición de trabajo”,
– Coloque el tope paralelo 61 completo sobre la caperuza
Para enclavar el tope paralelo, presione hacia abajo la pa-
lanca de enclavamiento 64.
– Inserte el bastón de empuje en las espigas 67.
– Monte la cubierta inferior de la hoja de sierra 66 en la mesa
– Retire todos los accesorios que no puedan montarse de
forma fija en la herramienta eléctrica.
Procure transportar siempre las hojas de sierra que no pre-
cise en un recipiente cerrado.
– Para alzarla o transportarla sujete la mesa de corte 22 por
las cavidades laterales 4.
Siempre transportar entre dos la herramienta eléctrica
Para transportar la herramienta eléctrica sujétela ex-
clusivamente por los dispositivos de transporte y ja-
más por los dispositivos de protección.
Operación como ingletadora
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
Posición de trabajo (ver figura A)
Si la herramienta eléctrica se encuentra todavía en estado de
suministro, o en el caso de haberse utilizado como sierra cir-
cular de mesa, antes de aplicarse como ingletadora es nece-
sario realizar primero los pasos siguientes:
– Afloje ambas palancas de fijación 68 en la parte inferior de
la mesa de corte 59.
– Tire hacia arriba hasta el tope de la mesa de corte.
– Mantenga la mesa de corte en esa posición y vuelva a apre-
tar la palanca de fijación.
– Coloque el tope paralelo 61 sobre la hoja de sierra, a modo
– Presione ligeramente hacia abajo la empuñadura 18 de la
herramienta para descargar el seguro para transporte 38.
– Saque completamente hacia fuera el seguro para transpor-
– Desmonte la cubierta inferior de la hoja de sierra 66 e in-
sértela en la ranura del lado derecho del tope paralelo 61.
¡No deseche la cubierta inferior de la hoja de sierra!
¡Sin la cubierta inferior de la hoja de sierra no es posible el
servicio de la sierra combinada como sierra circular de me-
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
– Afloje el tornillo de retención 44.
– Empuje completamente hacia dentro el riel de tope ajusta-
– Apriete nuevamente el tornillo de retención 44.
Preparativos para el trabajo
Prolongación de la mesa de corte (ver figura B)
En las piezas de trabajo largas deberá apoyarse correspon-
dientemente su extremo libre (en voladizo).
– Afloje ambos tornillos con hexágono interior 41 con la llave
macho hexagonal suministrada 5.
– Saque completamente la prolongación de mesa 29 y aprie-
te los tornillos con hexágono interior.
Sujeción de la pieza de trabajo (ver figura C)
Para obtener una seguridad máxima en el trabajo deberá suje-
tarse siempre firmemente la pieza.
No sierre piezas tan pequeñas que no puedan sujetarse con-
– Asiente firmemente la pieza contra la regleta tope 30.
– Introduzca el tornillo de apriete suministrado 21 en uno de
los taladros 28 previstos para tal fin.
– Afloje el tornillo de mariposa 43 y adapte el tornillo de
apriete al tamaño de la pieza. Apriete nuevamente el torni-
– Sujete firmemente la pieza girando la barra roscada 42.
Desplazamiento de la regleta tope (ver figura D)
Al aserrar ángulos de inglete verticales debe desplazarse la
regleta tope ajustable 31.
– Afloje el tornillo de retención 44.
– Saque completamente hacia fuera la regleta tope 31 ajus-
– Apriete nuevamente el tornillo de retención 44.
Tras aserrar el ángulo de inglete vertical, desplace de nuevo
hacia atrás la regleta tope ajustable 31 (soltar el tornillo de re-
tención 44; desplazar la regleta tope 31 totalmente hacia el
interior; apretar de nuevo el tornillo de retención).
Ajuste del ángulo de inglete
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica (ver “Com-
probación y reajuste de la máquina”, página 77) para garanti-
zar un corte exacto.
OBJ_BUCH-1688-007.book Page 73 Friday, February 24, 2017 12:15 PM74 | Español
1 609 92A 5KX | (24.2.17)
Siempre apriete firmemente el mango de bloqueo 25
antes de serrar. De lo contrario podría llegar a ladearse la
hoja de sierra en la pieza de trabajo.
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver “Posición de trabajo”,
Ajuste de los ángulos de inglete horizontales estándar
Para ajustar de forma rápida y precisa los ángulos inglete uti-
lizados con más frecuencia existen unas muescas 27 en la me-
– Afloje el mango de bloqueo 25 si éste estuviese apretado.
– Tire de la palanca 26 y gire hacia la izquierda, o derecha, la
mesa de corte 22 hasta el ángulo de inglete deseado.
– Suelte la palanca. Ésta deberá enclavar en la muesca de
Ajuste de ángulos de inglete horizontales discrecionales
El ángulo de inglete horizontal puede ajustarse dentro de un
margen de 48° (hacia la izquierda) a 48° (hacia la derecha).
– Afloje el mango de bloqueo 25 si éste estuviese apretado.
– Tire de la palanca 26 y presione simultáneamente el clip de
enclavamiento 45 hasta que éste enclave en la ranura pre-
vista. Ello permite girar libremente la mesa de corte.
– Gire la mesa de corte 22 hacia la izquierda o derecha con
el botón de enclavamiento y ajuste el ángulo de inglete de-
seado en la escala de precisión 46. (ver también “Ajuste
con la escala de precisión”, página 74)
– Apriete el mango de bloqueo 25.
Ajuste con la escala de precisión
La escala de precisión 46 le permite ajustar ángulos de inglete
horizontales con una precisión de hasta ¼°.
Ejemplo: Para ajustar un ángulo de inglete de 40,5° deberá
hacerse coincidir la marca de ½° en la escala de precisión 46
con la marca de 42° de la escala 23.
Ajuste de los ángulos de inglete verticales estándar
(véase la figura G1)
Existen unos topes que permiten ajustar de forma rápida y
exacta los ángulos de inglete más comunes de 0°, 45° y
– Saque completamente hacia fuera la regleta tope 31 ajus-
– Afloje la palanca de enclavamiento 37.
– Ángulos estándar de 0° y 45°:
Sujete la sierra por la empuñadura 18 y gírela hasta el tope
hacia la derecha (0°) o hacia la izquierda (45°).
– Ángulo estándar de 33,9°:
Empuje completamente hacia dentro el perno tope 33. Su-
jete la sierra por la empuñadura 18 y gírela hasta que el
perno asiente contra el tornillo tope 32.
– Vuelva a apretar la palanca de enclavamiento
Ajuste de ángulos de inglete verticales discrecionales
(véase la figura G2)
El ángulo de inglete vertical puede ajustarse entre –2° y +47°.
– Saque completamente hacia fuera la regleta tope 31 ajus-
– Afloje la palanca de enclavamiento 37.
– Sujete la sierra por la empuñadura 18 y gire la sierra hasta
obtener el ángulo de inglete deseado en el indicador de án-
– Mantenga el brazo de la herramienta en esa posición y
apriete de nuevo la palanca de enclavamiento 37.
¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con las indicaciones en la placa de ca-
racterísticas de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V pueden funcio-
nar también a 220 V.
Conexión (ver figura H)
Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.
–Para la puesta en marcha presione el botón de conexión
Solamente pulsando la tecla 17 es posible descender el brazo
–Para serrar es necesario por lo tanto pulsar además la te-
– Presione el botón de desconexión rojo 1 (O).
Corte del fluido eléctrico
El interruptor de conexión/desconexión es un conmutador es-
pecial que evita la puesta en marcha accidental de la herra-
mienta eléctrica después de haberse quedado sin tensión
(p.ej. al desenchufar el aparato durante su funcionamiento).
– Para poder volver a conectar la herramienta eléctrica en
estos casos, es necesario presionar nuevamente el botón
de conexión verde 2.
Instrucciones para la operación
Instrucciones generales para serrar
Antes de comenzar a serrar deberá cerciorarse prime-
ramente de que la hoja de sierra no pueda tocar en nin-
gún momento la regleta tope, los tornillos de apriete, u
otros elementos del aparato. Desmonte, si procede, los
topes auxiliares o adáptelos de forma adecuada.
Proteja la hoja de sierra contra golpes y choques. No ejerza
una presión lateral contra la hoja de sierra.
1 609 92A 5KX | (24.2.17)
No trabaje piezas que estén deformadas. La pieza de trabajo
deberá disponer siempre de un canto recto para poder asen-
tarla de forma fiable contra la regleta tope.
Iluminación del área de trabajo (ver figura I)
Preste atención a que el área directa de trabajo quede sufi-
cientemente iluminada.
– Para ello, encienda el interruptor 35 de la unidad de ilumi-
Marcado de la línea de corte (ver figura J)
El haz del rayo láser le indica la línea de corte que seguirá la
hoja de sierra. Ello permite posicionar exactamente la pieza
de trabajo, sin tener que abrir la caperuza protectora pendu-
– Para ello, encienda el rayo láser con el interruptor 36.
– Oriente el trazo que Ud. ha marcado sobre la pieza con el
borde derecho de la línea del láser.
– Antes de comenzar a serrar verifique si se sigue mostrando
de forma correcta la línea de corte (ver “Reajuste del rayo
láser”, página 77). El rayo láser puede llegar a desajustar-
se tras un uso intenso, p. ej., por las vibraciones produci-
Colocación del usuario (ver figura K)
No se coloque detrás de la herramienta eléctrica, en lí-
nea con la hoja de sierra, sino a un lado de la misma. De
esta manera su cuerpo queda protegido en caso de retro-
ceder bruscamente la pieza.
– Mantenga alejados de la hoja de sierra en funcionamiento
las manos, dedos y brazos.
– Sujete la pieza de manera que al serrar no lleguen a cruzar-
Dimensiones admisibles de las piezas de trabajo
Tamaño máximo de las piezas:
Tamaño mínimo de las piezas (= todas las piezas que puedan
fijarse fiablemente con un tornillo de apriete al lado izquierdo
o derecho de la hoja de sierra):
200 x 40 mm (longitud x ancho)
Profundidad de corte máx. (0°/0°): 95 mm
Cambio de la placa de inserción (ver figura L)
Después de un uso prolongado de la herramienta eléctrica,
puede que llegue a ser excesivo el desgaste de la placa de in-
Sustituya las placas de inserción si estuviesen defectuosas.
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver “Posición de trabajo”,
– Afloje completamente los tornillos 49 con un destornilla-
dor de estrella y retire la placa de inserción desgastada.
– Coloque la placa de inserción nueva y vuelva a enroscar to-
dos los tornillos 49.
– Ajuste el ángulo de inglete vertical a 0° y sierre una ranura
en la placa de inserción.
– A continuación, ajuste el ángulo de inglete vertical a 45° y
sierre nuevamente una ranura.
Esta procedimiento permite que la placa de inserción que-
de lo más próxima posible a los dientes de la hoja de sierra
sin llegar a tocarla.
– Sujete la pieza de trabajo considerando sus dimensiones.
– Ajuste el ángulo de inglete horizontal y/o vertical deseado.
– Conecte la herramienta eléctrica.
– Presione la tecla 17 y baje lentamente la sierra asiéndola
por la empuñadura 18.
– Sierre la pieza de trabajo con un avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Piezas de sujeción crítica
Al serrar piezas curvadas o cilíndricas éstas deberán sujetar-
se con especial cuidado. A lo largo de la línea de corte no de-
berá existir ninguna luz entre la pieza de trabajo, la regleta to-
pe y la mesa de corte.
Si fuese preciso, deberán emplearse unos soportes especia-
les para sujetar la pieza.
Corte de listones perfilados
(rodapiés o molduras)
Los listones perfilados pueden cortarse siguiendo dos proce-
dimientos diferentes:
– Apoyándolos contra la regleta tope,
– Colocándolos planos sobre la mesa de corte.
Siempre cerciórese antes de que el ángulo de inglete ajustado
es correcto, serrando en un resto de madera de desperdicio.
Ángulos de inglete Altura x anchura
45° (izquierda/dere-
En la siguiente tabla se detallan los datos para serrar rodapiés.
Molduras para techos (según estándar EE.UU.)
Ángulo de inglete vertical 0° 45°
Lado izquierdo Lado derecho Lado izquierdo Lado derecho
Esquina interior Ángulo de inglete
45° izquierda 45° derecha 0° 0°
Posicionamiento de la
La pieza terminada se
... la izquierda del
... la izquierda del
... la izquierda del
Esquina exterior Ángulo de inglete
45° derecha 45° izquierda 0° 0°
Posicionamiento de la
La pieza terminada se
... la izquierda del
Si desea serrar las molduras colocándolas planas sobre la mesa de corte deberá ajustar los ángulos de
inglete estándar de 31,6° (horizontal) y 33,9° (vertical).
La siguiente tabla le informa como serrar molduras para techos.
Lado izquierdo Lado derecho Lado izquierdo Lado derecho
Esquina interior Ángulo de inglete
45° derecha 45° izquierda 31,6° derecha 31,6° izquierda
Posicionamiento de la
La pieza terminada se
... la izquierda del
... la izquierda del
... la izquierda del
Esquina exterior Ángulo de inglete
45° izquierda 45° derecha 31,6° izquierda 31,6° derecha
Posicionamiento de la
La pieza terminada se
... la izquierda del
Comprobación y reajuste de la máquina
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica para garan-
tizar un corte exacto.
Para ello se requiere cierta experiencia y la correspondiente
herramienta especial.
Un servicio técnico Bosch realiza este trabajo rápida y con-
Reajuste del rayo láser
– Coloque la herramienta eléctrica en la posición de trabajo
como sierra circular de mesa. (veja “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
lanca 26 deberá enclavar en la muesca de forma percepti-
Control: (ver figura M1)
– Trace una línea recta sobre una pieza de trabajo.
– Presione la tecla 17 y baje lentamente la sierra asiéndola
por la empuñadura 18.
– Oriente la pieza de manera que los dientes de la hoja de
sierra queden alineados con la línea de corte.
– Mantenga firmemente sujeta la pieza de trabajo en esa po-
sición y gire lentamente hacia arriba el brazo de la herra-
– Sujete la pieza con la mordaza.
– Encienda el rayo láser con el interruptor 36.
El rayo láser deberá coincidir con la línea de corte de la pieza
de trabajo, en toda la longitud, incluso al bajar el brazo de la
Ajuste de la paralelidad: (ver figura M2)
– Abra el capuchón de goma 50.
– Gire el tornillo de ajuste 51 con un destornillador adecua-
do hasta conseguir que el rayo láser quede paralelo en toda
su longitud a la línea de corte trazada sobre la pieza.
Ajuste de la concordancia: (ver figura M3)
Para su alineación sirve el tornillo de ajuste 52 situado debajo
de la abertura identificada con “R/L”.
– Gire el tornillo de ajuste 52 con el destornillador plano su-
ministrado, de manera que el rayo láser paralelo concuer-
de en toda su longitud con la línea trazada sobre la pieza.
Un giro en sentido contrario a las agujas del reloj hace que el
rayo láser se desplace de la izquierda hacia la derecha, y vice-
Ajuste de la desviación lateral al mover el brazo de la he-
rramienta: (ver figura M4)
– Desprenda el capuchón de goma lateral 53.
– Gire en el sentido de las agujas del reloj el tornillo de ajuste
54 con un destornillador apropiado, en el caso de que el
rayo láser se desplace hacia la izquierda al descender el
brazo de la herramienta.
Gire en sentido contrario a las agujas del reloj el tornillo de
ajuste 54 en el caso de que el rayo láser se desplace hacia
– Después del ajuste compruebe nuevamente que el láser
coincide con la línea de corte. Si procede, ajuste nueva-
mente el rayo láser con el tornillo de ajuste 52.
Alineación de la escala de precisión (ver figura N)
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
deberá enclavar en la muesca de forma percepti-
La marca de 0° de la escala de precisión 46 deberá coincidir
con la marca de 0° de la escala 23.
– Desmonte la placa de inserción 24.
– Afloje el tornillo 55 con el destornillador plano suministra-
do y haga coincidir la escala de precisión con las marcas de
– A continuación, apriete el tornillo.
Ajuste del indicador de ángulos (vertical)
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
lanca 26 deberá enclavar en la muesca de forma percepti-
El indicador de ángulos 47 deberá quedar encarado con la
marca de 0° de la escala 48.
– Afloje el tornillo 56 con el destornillador plano suministra-
do y encare el indicador de ángulos con la marca de 0°.
– Se recomienda verificar si el ajuste realizado es correcto
también para la marca de 45°.
– A continuación, apriete el tornillo.
Alineación de la regleta tope
– Coloque la herramienta eléctrica en la posición de trabajo
como sierra circular de mesa. (veja “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
lanca 26 deberá enclavar en la muesca de forma percepti-
Control: (ver figura P1)
– Ajuste el calibre de ángulos a 90° y colóquelo sobre la me-
sa de corte 22 de manera que asiente contra la regleta to-
pe 30 y la hoja de sierra 7.
El brazo del calibre de ángulos deberá asentar en toda su lon-
gitud contra la regleta tope.
Reajuste: (ver figura P2)
– Afloje todos los tornillos con hexágono interior 39 con la
llave macho hexagonal 5 suministrada.
–Gire la regleta tope 30 hasta conseguir que el calibre de án-
gulos asiente en toda su longitud.
– Apriete los tornillos.
OBJ_BUCH-1688-007.book Page 77 Friday, February 24, 2017 12:15 PM78 | Español
1 609 92A 5KX | (24.2.17)
Ajuste del ángulo de inglete vertical estándar de 0°
– Coloque la herramienta eléctrica en la posición de trabajo
como sierra circular de mesa. (veja “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
lanca 26 deberá enclavar en la muesca de forma percepti-
Control: (ver figura Q1)
– Ajuste el calibre de ángulos a 90° y colóquelo sobre la me-
El brazo del calibre de ángulos deberá asentar en toda su lon-
gitud contra la hoja de sierra 7.
Reajuste: (ver figura Q2)
– Afloje la tuerca (10 mm) del tornillo con hexágono interior
– Gire el tornillo con hexágono interior 57 con una llave ade-
cuada (3 mm) hacia dentro o hacia fuera, según corres-
ponda, de manera que el brazo del calibre de ángulos
asiente en toda su longitud contra la hoja de sierra.
– Seguidamente apriete la tuerca.
Si después del ajuste, el indicador de ángulos 47 no quedase
encarado con la marca de 0° de la escala 48, deberá reajus-
tarse correspondientemente el indicador de ángulos (ver
“Ajuste del indicador de ángulos (vertical)”, página 77).
Ajuste del ángulo de inglete vertical estándar de 45°
– Coloque la herramienta eléctrica en la posición de trabajo
como sierra circular de mesa. (veja “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
lanca 26 deberá enclavar en la muesca de forma percepti-
– Afloje la palanca de enclavamiento 37 y abata el brazo de
la herramienta con la empuñadura 18 hasta el tope hacia la
Control: (ver figura R1)
– Ajuste el calibre de ángulos a 45° y colóquelo sobre la me-
El brazo del calibre de ángulos deberá asentar en toda su lon-
gitud contra la hoja de sierra 7.
Reajuste: (ver figura R2)
– Afloje la tuerca (10 mm) del tornillo con hexágono interior
– Gire el tornillo con hexágono interior 58 con una llave ade-
cuada (3 mm) hacia dentro o hacia fuera, según corres-
ponda, de manera que el brazo del calibre de ángulos
asiente en toda su longitud contra la hoja de sierra.
– Seguidamente apriete la tuerca.
Si después del reajuste, el indicador de ángulos 47 no coinci-
diese con la marca de 45° de la escala 48, controle primera-
mente de nuevo el ajuste de 0 ° para el ángulo de inglete y el in-
dicador de ángulos. Repita entonces el ajuste del ángulo de
Ajuste del ángulo de inglete vertical estándar de 33,9°
– Coloque la herramienta eléctrica en la posición de trabajo
como sierra circular de mesa. (veja “Posición de trabajo”,
– Gire la mesa de corte 22 hasta la muesca 27 de 0°. La pa-
lanca 26 deberá enclavar en la muesca de forma percepti-
– Afloje la palanca de enclavamiento 37
– Presione completamente hacia dentro el perno tope, suje-
te la sierra por la empuñadura 33 y abátala hasta que el
perno asiente contra el tornillo tope 32.
Control: (ver figura S1)
– Ajuste el calibre de ángulos a 33,9° y colóquelo sobre la
El brazo del calibre de ángulos deberá asentar en toda su lon-
Reajuste: (ver figura S2)
– Afloje la tuerca (10 mm) del tornillo tope 32.
– Gire el tornillo tope con una llave adecuada (10 mm) hacia
dentro o hacia fuera, según corresponda, de manera que el
brazo del calibre de ángulos asiente en toda su longitud
contra la hoja de sierra.
– Seguidamente apriete la tuerca.
Operación como sierra circu-
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
Posición de trabajo (ver figura A)
Si la herramienta eléctrica ha sido utilizada anteriormente co-
mo ingletadora, antes de aplicarse como sierra circular de
mesa es necesario realizar primero los pasos siguientes:
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver “Posición de trabajo”,
– Afloje el tornillo de retención 44.
– Saque completamente hacia fuera la regleta tope 31 ajus-
– Apriete nuevamente el tornillo de retención 44.
– Saque la cubierta de la hoja de sierra 66 de la ranura del to-
– Monte la cubierta inferior de la hoja de sierra 66 en la mesa
Al operar como sierra circular de mesa, la cubierta inferior
de la hoja de sierra 66 deberá cubrir la parte inferior de la
– Ajuste un ángulo de inglete vertical de 0° y apriete la palan-
ca de enclavamiento 37.
– Presione el botón 17 y gire lentamente hacia abajo el brazo
de la herramienta tirando de la empuñadura 18, de manera
que sea posible introducir completamente el seguro para
Preparativos para el trabajo
Ajuste de la altura de la hoja de sierra (ver figura B)
Para trabajar de forma segura deberá ajustar la posición co-
rrecta de trabajo de la hoja de sierra 7 respecto a la pieza de
trabajo. La altura máxima de la pieza de trabajo es de
– Afloje ambas palancas de fijación 68 en la parte inferior de
la mesa de corte 59.
– Abata hacia atrás, hasta el tope; la caperuza protectora 63
y coloque la pieza de trabajo junto a la hoja de sierra.
– Empuje la mesa de corte hacia abajo o hacia arriba, según
corresponda, para conseguir que los dientes superiores
sobresalgan aprox. 1 mm de la cara superior de la pieza de
– Mantenga la mesa de corte en esa posición y vuelva a apre-
tar la palanca de fijación.
Ajuste del tope paralelo (ver figura C)
El tope paralelo 61 admite ser montado a la izquierda o a la
derecha de la hoja de sierra. El índice 69 muestra en la escala
65 la separación respecto a la hoja de sierra.
– Afloje la palanca de enclavamiento 64.
De esta manera se libera la guía posterior 71 del tope para-
– Introduzca primero el tope paralelo en la ranura guía poste-
rior de la mesa de corte.
– Seguidamente, posicione el tope paralelo en la ranura guía
delantera de la mesa de corte.
El tope paralelo puede entonces desplazarse a voluntad.
– Desplácelo hasta conseguir que el indicador 69 muestre la
separación deseada respecto a la hoja de sierra.
– Para enclavarlo, empuje hacia abajo la palanca de enclava-
Asegúrese de que el tope paralelo quede siempre para-
lelo a la hoja de sierra, o bien, algo más abierto por la
parte de atrás. En caso contrario podría ocurrir que la pie-
za de trabajo llegue a quedar atascada entre la hoja de sie-
rra y el tope paralelo.
Conexión (ver figura D)
–Para la puesta en marcha presione el botón de conexión
– Presione el botón de desconexión rojo 1 (O).
Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.
Corte del fluido eléctrico
El interruptor de conexión/desconexión es un conmutador es-
pecial que evita la puesta en marcha accidental de la herra-
mienta eléctrica después de haberse quedado sin tensión
(p.ej. al desenchufar el aparato durante su funcionamiento).
– Para poder volver a conectar la herramienta eléctrica en
estos casos, es necesario presionar nuevamente el botón
de conexión verde 2.
Instrucciones para la operación
Instrucciones generales para serrar
Antes de comenzar a serrar deberá asegurarse prime-
ramente de que la hoja de sierra no pueda tocar en nin-
gún momento los topes u otros elementos del aparato.
Proteja la hoja de sierra contra golpes y choques. No ejerza
una presión lateral contra la hoja de sierra.
Preste atención a que la cuña separadora quede alineada con
No trabaje piezas que estén deformadas. Las piezas de traba-
jo deben disponer siempre de un canto recto que sirva de guía
al asentarlo contra el tope paralelo.
Guarde siempre el bastón de empuje en la herramienta eléc-
No utilice la herramienta eléctrica para serrar encajes, reba-
En las piezas de trabajo largas deberá apoyarse correspon-
dientemente su extremo libre (en voladizo).
Colocación del usuario (ver figura F)
No se coloque detrás de la herramienta eléctrica, en lí-
nea con la hoja de sierra, sino a un lado de la misma. De
esta manera su cuerpo queda protegido en caso de retro-
ceder bruscamente la pieza.
– Mantenga alejados de la hoja de sierra en funcionamiento
las manos, dedos y brazos.
Observe la instrucciones que a continuación se indican:
– Sujete firmemente con ambas manos las pieza de trabajo y
apriétela firmemente contra la mesa de corte, especial-
mente al trabajar sin tope.
– Al serrar piezas estrechas, emplee el bastón de empuje ad-
Realización de cortes rectos
– Ajuste el tope paralelo 61 a la medida deseada. (ver “Ajus-
te del tope paralelo”, página 79)
– Coloque la pieza de trabajo sobre la mesa de corte frente a
la caperuza protectora 63.
– Ajuste la hoja de sierra a la altura correcta. (ver “Ajuste de
la altura de la hoja de sierra”, página 79)
– Asegúrese de que sea correcta la posición de la caperu-
za protectora. Al aserrar, deberá asentar continuamente
contra la pieza de trabajo.
– Conecte la herramienta eléctrica.
– Sierre la pieza de trabajo con un avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
Comprobación y reajuste de la máquina
Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica para garan-
tizar un corte exacto.
OBJ_BUCH-1688-007.book Page 79 Friday, February 24, 2017 12:15 PM80 | Español
1 609 92A 5KX | (24.2.17)
Para ello se requiere cierta experiencia y la correspondiente
herramienta especial.
Un servicio técnico Bosch realiza este trabajo rápida y con-
Ajuste del indicador de separación del tope paralelo
– Utilice una pieza de trabajo, o un objeto, que disponga de
una anchura x exactamente definida. La longitud del objeto
deberá corresponder aproximadamente al diámetro de la
– Inserte el objeto por debajo de la caperuza protectora 63 y
asiéntelo contra la hoja de sierra.
– Aproxime el tope paralelo 61 por la derecha hacia el objeto
hasta alcanzar a tocar el mismo, y enclave el tope paralelo
El indicador de separación 69 deberá indicar en la escala 65
el ancho x del objeto.
– Afloje el tornillo 70 con el destornillador plano suministra-
do y encare el indicador de separación con la medida exac-
Ajuste de la fuerza apriete del tope paralelo
Tras un uso intenso puede ocurrir que la fuerza de apriete de
la guía 71 del tope paralelo llegue a ser insuficiente.
– Reapriete el tornillo de ajuste 72 hasta conseguir de nuevo
que el tope paralelo pueda sujetarse firmemente a la mesa
Ajuste del paralelismo entre el tope paralelo y la hoja de
– Utilice una pieza de trabajo, o un objeto apropiado, con los
cantos paralelos. La longitud del objeto deberá correspon-
der aproximadamente al diámetro de la hoja de sierra.
– Inserte el objeto por debajo de la caperuza protectora 63 y
asiéntelo contra la hoja de sierra.
– Aproxime por la derecha el tope paralelo 61 hasta que al-
cance a tocar el objeto.
Control: (ver figura I1)
El tope paralelo deberá asentar en toda su longitud contra el
– Retire el tope paralelo de la mesa de corte 59 y afloje con
un destornillador de estrella los tres tornillos 73 situados
en la parte inferior del carril de deslizamiento del tope pa-
ralelo. (ver figura I2)
– Presione firmemente el tope paralelo por el frente contra la
escala 65 cuidando que el tope paralelo asiente en toda su
longitud contra el objeto colocado sobre la mesa de corte.
– Mantenga el tope paralelo en esa posición, y apriete firme-
mente el tornillo de ajuste 74 izquierdo y el derecho con el
destornillador plano suministrado. (ver figura I4)
– Retire el tope paralelo de la mesa de corte.
– Gire hacia un sentido u otro el tornillo de ajuste central 74
hasta lograr que el mismo quede enrasado con la superfi-
cie del carril de deslizamiento.
– No altere la posición de los respectivos tornillos de ajuste,
y apriete firmemente todos los tornillos 73. (ver
Si una vez alineado, el tope paralelo no pudiese fijarse firme-
mente en la mesa de corte, reajuste entonces la fuerza de
apriete de la guía 71
. (ver “Ajuste de la fuerza apriete del tope
paralelo”, página 80)
Mantenimiento y servicio
Mantenimiento y limpieza
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
La sustitución de un cable de conexión deteriorado deberá
ser realizada por Bosch o por un servicio técnico autorizado
para herramientas eléctricas Bosch con el fin de garantizar la
seguridad del aparato.
Siempre mantenga limpias la herramienta eléctrica y las reji-
llas de ventilación para trabajar con eficacia y fiabilidad.
La caperuza protectora pendular deberá poder moverse y ce-
rrarse siempre por sí sola. Por ello, es necesario mantener
limpio siempre el área en torno a la caperuza protectora pen-
Después de cada fase de trabajo elimine el polvo y las virutas
soplando aire comprimido, o con un pincel.
Limpie con regularidad la unidad de iluminación y la unidad lá-
Para limpiar la tapa del lente láser 16 afloje completamente el
tornillo. A continuación, saque la tapa de la carcasa tirando de
ella a lo largo de la caperuza protectora pendular 20. (ver
Accesorios especiales
Hojas de sierra para madera, tableros, paneles y listones
Hoja de sierra 305 x 30 mm, 40 dientes 2 608 640 440
Hojas de sierra para aluminio
(Operación como ingletadora)
1 609 92A 5KX | (24.2.17)
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc-
to, así como sobre piezas de recambio. Los dibujos de despie-
ce e informaciones sobre las piezas de recambio los podrá ob-
tener también en internet bajo:
Nuestro equipo de asesores técnicos le orientará gustosa-
mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.
Para cualquier consulta o pedido de piezas de repuesto es im-
prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características del producto.
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
Para efectuar su pedido online de recambios o pedir la recogi-
da para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
C1414BAW Ciudad Autónoma de Buenos Aires
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Av. Las Monjas nº 10 y Carlos J. Arosamena
Recomendamos que las herramientas eléctricas, accesorios y
embalajes sean sometidos a un proceso de recuperación que
respete el medio ambiente.
¡No arroje las herramientas eléctricas a la ba-
Sólo para los países de la UE:
Conforme a la Directiva Europea 2012/19/UE sobre aparatos
eléctricos y electrónicos inservibles, tras su transposición en
ley nacional, deberán acumularse por separado las herra-
mientas eléctricas para ser sometidas a un reciclaje ecológi-
Reservado el derecho de modificación.
El símbolo es solamente válido, si también se encuentra sobre la
placa de características del producto/fabricado.
