KÄYTTÖOHJE GIS 1000 C Professional BOSCH

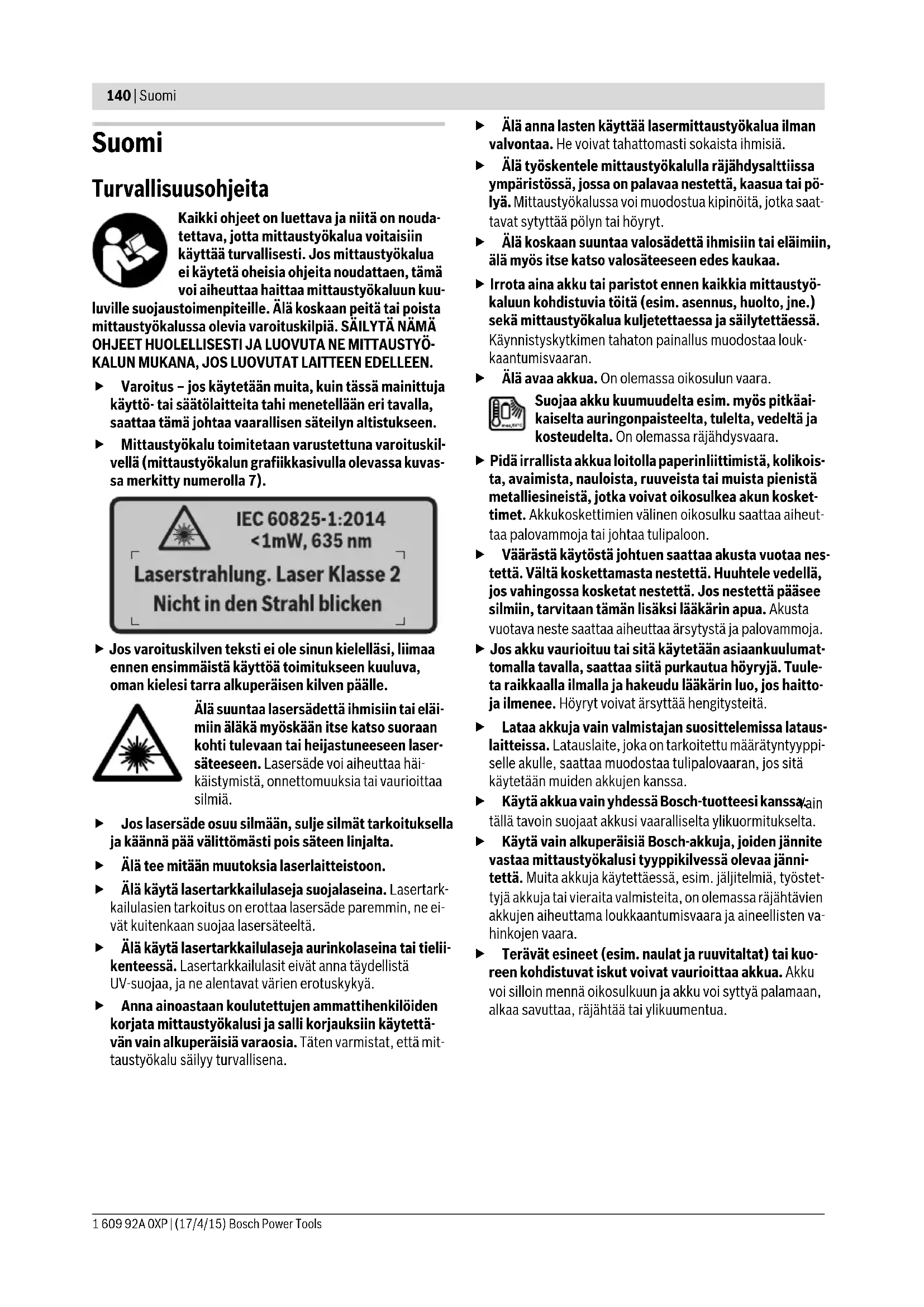

KALUN MUKANA, JOS LUOVUTAT LAITTEEN EDELLEEN. Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen. Mittaustyökalu toimitetaan varustettuna varoituskil- vellä (mittaustyökalun grafiikkasivulla olevassa kuvas- sa merkitty numerolla 7). Jos varoituskilven teksti ei ole sinun kielelläsi, liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva, oman kielesi tarra alkuperäisen kilven päälle. Älä suuntaa lasersädettä ihmisiin tai eläi- miin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen laser- säteeseen. Lasersäde voi aiheuttaa häi- käistymistä, onnettomuuksia tai vaurioittaa silmiä. Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta. Älä tee mitään muutoksia laserlaitteistoon. Älä käytä lasertarkkailulaseja suojalaseina. Lasertark- kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei- vät kuitenkaan suojaa lasersäteeltä. Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii- kenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä. Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettä- vän vain alkuperäisiä varaosia. Täten varmistat, että mit- taustyökalu säilyy turvallisena. Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä. Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saat- tavat sytyttää pölyn tai höyryt. Älä koskaan suuntaa valosädettä ihmisiin tai eläimiin, älä myös itse katso valosäteeseen edes kaukaa. Irrota aina akku tai paristot ennen kaikkia mittaustyö- kaluun kohdistuvia töitä (esim. asennus, huolto, jne.) sekä mittaustyökalua kuljetettaessa ja säilytettäessä. Käynnistyskytkimen tahaton painallus muodostaa louk- kaantumisvaaran. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäai- kaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Pidä irrallista akkua loitolla paperinliittimistä, kolikois- ta, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun kosket- timet. Akkukoskettimien välinen oikosulku saattaa aiheut- taa palovammoja tai johtaa tulipaloon. Väärästä käytöstä johtuen saattaa akusta vuotaa nes- tettä. Vältä koskettamasta nestettä. Huuhtele vedellä, jos vahingossa kosketat nestettä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, saattaa siitä purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos haitto- ja ilmenee. Höyryt voivat ärsyttää hengitysteitä. Lataa akkuja vain valmistajan suosittelemissa lataus- laitteissa. Latauslaite, joka on tarkoitettu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran, jos sitä käytetään muiden akkujen kanssa. Käytä akkua vain yhdessä Bosch-tuotteesi kanssa. Vain tällä tavoin suojaat akkusi vaaralliselta ylikuormitukselta. Käytä vain alkuperäisiä Bosch-akkuja, joiden jännite vastaa mittaustyökalusi tyyppikilvessä olevaa jänni- tettä. Muita akkuja käytettäessä, esim. jäljitelmiä, työstet- tyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien akkujen aiheuttama loukkaantumisvaara ja aineellisten va- hinkojen vaara. Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Akku voi silloin mennä oikosulkuun ja akku voi syttyä palamaan, alkaa savuttaa, räjähtää tai ylikuumentua. OBJ_BUCH-2270-002.book Page 140 Friday, April 17, 2015 9:48 AMSuomi | 141 Bosch Power Tools 1 609 92A 0XP | (17/4/15) Varoitus! Kun mittaustyökalua käytetään Bluetooth®- yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille lait- teille (esim. sydämentahdistin, kuulolaitteet). Lisäksi siitä voi mahdollisesti aiheutua haittaa välittömässä lä- heisyydessä oleville ihmisille ja eläimille. Älä käytä mit- taustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, rä- jähdysvaarallisten tilojen ja räjäytysalueiden läheisyy- dessä. Älä käytä mittaustyökalua Bluetooth®-yhteydel- lä lentokoneissa. Vältä käyttämästä pitkäaikaisesti kehon välittömässä läheisyydessä. Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc.- yhtiön omaisuutta. Näiden tuotenimien/kuvamerkkien kaikenlainen käyttö Robert Bosch GmbH:n taholta tapah- tuu vastaavalla lisenssillä. Tuotekuvaus Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Mittaustyökalu on tarkoitettu pintalämpötilan, ympäristöläm- pötilan ja suhteellisen ilmankosteuden koskettamattomaan mittaukseen. Se laskee kastepistelämpötilan ja ilmoittaa kyl- mäsilloista ja homevaarasta. Mittaustyökalulla ei voida tunnis- taa hometta. Sillä voidaan kuitenkin havaita hyvissä ajoin olo- suhteet, joissa hometta voi syntyä. Mittaustyökalua ei saa käyttää ihmisten tai eläimien lämmön mittaukseen eikä muihin lääketieteellisiin tarkoituksiin. Mittaustyökalu ei sovellu kaasujen pintalämpötilan mittauk- seen. Nesteiden lämpötilamittaus on mahdollista vain tavan- omaisen lämpöelementin (liitäntätyyppi K) avulla, joka voi- daan kytkeä asiaankuuluvan liitännän 25 välityksellä mittaustyökaluun. Tämän mittaustyökalun valo on tarkoitettu mittaustyökalun työalueen suoraan valaisuun kuvien ottamista varten. Se ei sovellu kotitalouden huonevaloksi. Laserpisteitä ei saa käyttää laserosoittimena. Ne on tarkoitet- tu yksinomaan mittauspinnan merkintään. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan mittaustyökalun kuvaan. 1 Micro-USB-koskettimen / lämpöelementin liitännän (tyyppi K) suojus 2 Lasersäteen ulostuloaukko 3 Akun/paristosovittimen/paristokotelon kannen vapautuspainike 4 Mittauspainike/käynnistyspainike 5 Ilmankosteuden ja ympäristölämpötilan anturi 6 Sarjanumero 7 Laservaroituskilpi 8 Mikro-USB-kaapeli 9 Tallennuksen/Bluetooth®-yhteydellä lähetyksen painike 10 Oikea toimintopainike 11 Oikea nuolipainike 12 Käynnistyspainike 13 Alaspäin-nuolipainike / suurennusasteen vähennys 14 Käynnistyspainikkeen valo 15 Vasen nuolipainike 16 Ylöspäin-nuolipainike / suurennusasteen lisäys 17 Vasen toimintopainike 18 Näyttö 19 Ilmankosteuden ja ympäristölämpötilan anturin suojakansi 20 Kannatinsilmukan kiinnike 21 Infrapuna-vastaanotinlinssin suojakansi 22 Kamera 23 Infrapunasäteen vastaanottolinssi 24 Valo 25 Lämpöelementin K-tyypin liitäntä 26 Mikro-USB-kosketin 27 Paristosovittimen suojus 28 Paristosovittimen kansi 29 Akkusyvennys 30 Akku* 31 Paristokotelon kansi

• Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. OBJ_BUCH-2270-002.book Page 141 Friday, April 17, 2015 9:48 AM142 | Suomi 1 609 92A 0XP | (17/4/15) Bosch Power Tools Tekniset tiedot Lämpötunnistin GIS 1000 C GIS 1000 C Tuotenumero 3 601 K83 3.. 3 601 K83 370 Kantama 0,1–5m 0,1–5m Mittausalue – Pintalämpötila – Kosketinlämpötila – Ympäristölämpötila – Suhteellinen ilmankosteus –40...+1000 °C –40...+1000 °C –10...+50 °C 0...100% –40...+1000 °C –40...+1000 °C –10...+50 °C 0...100 % Mittaustarkkuus (tyypillinen) Pintalämpötila

–40...–20,1 °C –20...–0,1 °C 0...+100 °C >+100 °C Ympäristön lämpötila tyypillinen Ilman suhteellinen kosteus

50 : 1 50 : 1 Laserluokka

Lasertyyppi (tyypillinen) 635 nm, <1 mW 635 nm, <1 mW Lasersäteen halkaisija (lämpötilassa 25 °C) n. – 1 m etäisyydellä – 5 m etäisyydellä 6mm 10 mm 6mm 10 mm Paristot (alkali-mangaani) Akku (litiumioni) 4x1,5VLR6 (AA) (paristosovittimen kanssa) 10,8 V 4x1,5VLR6 (AA)

Käyttöaika – Paristot (alkali-mangaani) – Akku (litiumioni)

Kuvamäärä sisäisessä kuvamuistissa (tyypillisesti) >200 >200 Bluetooth® Bluetooth® 4.0 (Classic ja Low Energy)

USB-liitäntä 2.0 (1.1-yhteensopiva) 2.0 (1.1-yhteensopiva) Paino vastaa EPTA-Procedure 01/2003 0,55 kg 0,55 kg Mitat (pituus x leveys x korkeus) 136 x 89 x 214 mm 136 x 89 x 214 mm Sallittu ympäristölämpötila – ladattaessa – käytössä

–10...+50 °C –20...+70 °C Suositellut akut GBA 10,8V ... – Suositellut latauslaitteet AL 11.. CV – OBJ_BUCH-2270-002.book Page 142 Friday, April 17, 2015 9:48 AMSuomi | 143 Bosch Power Tools 1 609 92A 0XP | (17/4/15) Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2009/125/EY (asetus 1194/2012), 1999/5/EY ja 2011/65/EU kaikkia asi- aankuuluvia vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 61010-1:2010-10, EN 60825-1:2014-08, EN 300 328 V1.8.1:2012-06, EN 301 489-1 V1.8.1:2008-04, EN 301 489-1 V1.9.2:2011-09, EN 301 489-17 V2.2.1:2012-09, EN 62479:2010-09. Tekniset asiakirjat saatavana: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 16.04.2015 Asennus Energiahuolto Mittaustyökalussa voidaan käyttää joko saatavissa olevia pa- ristoja tai Bosch-litiumioniakkua. Tuotenumero 3 601 K83 370: Mittaustyökalua voidaan käyt- tää vain tavallisilla paristoilla. Paristokäyttö (ei tuotenumerossa 3 601 K83 370) (katso kuva A) Paristot asennetaan paristosovittimeen. Paristoadapteri on suunniteltu käytettäväksi yksin- omaan sille tarkoitetuissa Bosch-mittaustyökaluissa ja sitä ei saa käyttää sähkötyökalujen kanssa. Työnnä paristojen asentamiseksi paristosovittimen suojus 27 akkuaukkoon 29. Asenna paristot kuvaa vastaavasti kan- nen 28 päällä suojukseen. Työnnä kansi suojuksen päälle, niin että se napsahtaa tuntuvasti ja tasaisesti kiinni mittaustyöka- lun kahvaan. Paina paristojen poistamiseksi kannen 28 vapau- tuspainikkeita 3 ja vedä kansi pois. Huolehdi siitä, että paristot eivät pääse putoamaan paikaltaan. Pi- dä sitä varten mittaustyökalua sellaisessa asen- nossa, että akkuaukko 29 osoittaa ylöspäin. Ota paristot pois. Jotta saat irrotettua sisällä olevan suojuksen 27 akkuaukosta 29, ota suojuksesta kiinni ja vedä se kevyesti sivuseinämää vasten painaen mittaustyökalusta ulos. Vaihda aina kaikki paristot samanaikaisesti. Käytä yksin- omaan saman valmistajan saman tehoisia paristoja. Poista paristot mittaustyökalusta, ellet käytä sitä pit- kään aikaan. Paristot saattavat hapettua tai purkautua it- sestään pitkäaikaisessa varastoinnissa. Akkukäyttö (ei tuotenumerossa 3 601 K83 370) (katso kuva B) Huomio: Sopimattomien akkujen käyttö mittaustyökalussasi saattaa johtaa vikatoimintoihin tai mittaustyökalun vaurioitu- miseen. Huomio: Akku toimitetaan osittain ladattuna. Lataa akku täy- teen latauslaitteessa ennen ensimmäistä käyttöä, jotta akun täysi teho olisi taattu.

1) kun 0,80 m mittausetäisyys pintaan2) kun ympäristölämpötila 20–23 °C ja emissiivisyys >0,999

3) Tieto vastaa VDI/VDE 3511 sivu 4.3 (julkaisupäivämäärä kesäkuu 2005); koskee 90 % mittaussignaalista.

Kaikilla alueilla, teknisissä tiedoissa annettujen suuruuksien ulkopuolella, saattaa esiintyä poikkeamia mittaustuloksissa.

4) Perustuu infrapunamittaukseen, katso grafiikka:

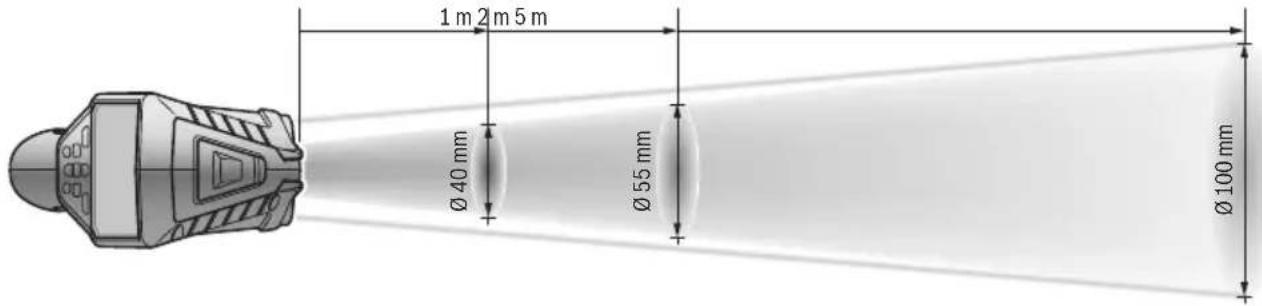

5) Käytettäessä Bluetooth®-Low-Energy -laitteita saattaa mallista ja käyttöjärjestelmästä riippuen olla mahdollista, että yhteyttä ei voida muodostaa. Bluetooth®-laitteiden on tuettava SPP-profiilia.6) rajoitettu tehokkuus, kun lämpötilat <0 °CTekniset tiedot määritetty toimitukseen kuuluvan akun kanssa. Tyyppikilvessä oleva sarjanumero 6 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen. Ø 40 mm Ø 55 mm Ø 100 mm 1 m 2 m 5 m Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2270-002.book Page 143 Friday, April 17, 2015 9:48 AM144 | Suomi 1 609 92A 0XP | (17/4/15) Bosch Power Tools Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet on sopivat mittaustyökalus- sasi käytettävälle litiumioniakulle. Litiumioni-akkua voidaan ladata milloin vain, lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Älä paina käyttöpainiketta enää mittaustyökalun auto- maattisen sammuttamisen jälkeen. Akku saattaa vahin- goittua. Kun haluat asentaa ladatun akun 30, työnnä se akkuaukkoon 29, niin että lukittuu tuntuvasti ja tasaisesti paikalleen mitta- ustyökalun kahvaan. Kun haluat irrottaa akun 30, paina vapautuspainikkeita 3 ja vedä akku ulos akkuaukosta 29. Noudata varovaisuutta, älä irrota väkisin. Paristokäyttö (3 601 K83 370) (katso kuva C) Kun haluat avata paristokotelon kannen 31, paina vapautus- painikkeita 3 ja ota paristokotelon kansi pois. Varmista oikea napaisuus paristojen asennuksessa paristoko- telon kannessa olevan kuvan mukaisesti. Asenna paristokotelon kansi 31 takaisin ja lukitse se tuntu- vasti paikalleen. Vaihda aina kaikki paristot samanaikaisesti. Käytä yksin- omaan saman valmistajan saman tehoisia paristoja. Poista paristot mittaustyökalusta, ellet käytä sitä pit- kään aikaan. Paristot saattavat hapettua tai purkautua it- sestään pitkäaikaisessa varastoinnissa. Lataustilan merkkivalo Näytössä oleva lataustilan näyttö g ilmoittaa paristojen tai akun 30 varaustilan. Käyttö Käyttöönotto Suojaa mittaustyökalu kosteudelta, suoralta auringon- paisteelta sekä pölyltä ja lialta. Älä aseta mittaustyökalua alttiiksi äärimmäisille läm- pötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. Anna mittaustyökalun mukautua ympäristön lämpöti- laan. Suurien lämpötilaerojen yhteydessä mukautuminen voi kestää jopa 15 minuuttia. Älä altista mittaustyökalua koville iskuille tai putoami- selle. Tarkastuta mittaustyökalu valtuutetussa Bosch- huollossa, jos työkalun kuoreen on kohdistunut voimakkai- ta iskuja tai jos havaitset siinä toimintahäiriöitä. Mittaustyökalu on varustettu radioliitännällä. Paikalli- sia käyttörajoituksia, esim. lentokoneissa tai sairaa- loissa, on noudatettava. Käynnistys ja pysäytys Irrota suojakansi 21 infrapunavastaanotinlinssin 23 päältä ja suojakansi 19 ilmankosteuden ja ympäristölämpötilan antu- rin 5 päältä. Huolehdi työn aikana siitä, että kamera 22, vastaanotinlinssi 23 ja anturi 5 eivät ole suljettuina tai peitossa, koska muuten mittaukset epäonnistuvat. Käynnistä mittauslaite painamalla käynnistyspainiketta 12 tai mittauspainiketta 4. Näyttöön 18 tulee käynnistyssek- venssi. Käynnistyssekvenssin jälkeen mittaustyökalu on vii- meksi tehdyn poiskytkennän yhteydessä tallennetussa käyt- tömuodossa. Laser ei ole vielä kytketty päälle. Vain ensimmäisen käyttöönottokerran yhteydessä näyttöön tulee käynnistyssekvenssin jälkeen lisäksi valikko ”Laite”, jossa voit määrittää mittaustyökalun asetukset, esimerkiksi kaikkien näyttöjen kielen (käyttö, katso ”Alivalikko ”Laite””, sivu 149). Vahvista valitut asetukset painamalla vasenta toi- mintopainiketta 17. Kaikkia asetuksia voidaan muuttaa myös jälkikäteen alivalikossa ”Laite”. Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä. Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Tehdasasetuksena näytön valaistuksen kirkkautta vähenne- tään energian säästämiseksi, jos mitään painiketta ei paineta 30 sekuntiin. Kun painat mitä tahansa painiketta, näytön va- laistus kirkastuu jälleen täyteen voimakkuuteensa. Valikossa ”Valaistuksen kesto” voit muuttaa tätä valaisuaika (katso ”Valaistuksen kesto”, sivu 150). Kun haluat sammuttaa mittaustyökalun, paina käynnistyspai- niketta. Mittaustyökalu tallentaa nykyisen käyttömuodon se- kä asetukset ja sammuu sen jälkeen. Asenna suojakansi 21 ta- kaisin vastaanotinlinssin 23 päälle ja suojakansi 19 ilmankosteuden ja ympäristölämpötilan anturin 5 päälle. Älä sammuta mittaustyökalua akkua tai paristosovinta irrotta- malla, koska tämä voi vaurioittaa sisäistä muistia. Valikossa ”Poiskytkentäaika” voit asettaa, sammutetaanko mittaustyökalu automaattisesti, jos sen painikkeita ei paineta tai jos sillä ei tehdä mittausta, ja minkä ajan kuluttua sammu- tus tapahtuu (katso ”Poiskytkentäaika”, sivu 149). Myös au- tomaattisen sammutuksen yhteydessä nykyinen käyttömuoto sekä asetukset tallennetaan muistiin. Jos akku tai mittaustyökalu eivät ole teknisissä tiedoissa il- moitetun käyttölämpötilan rajoissa, mittaustyökalu sammute- taan hetken kestävän varoituksen (katso ”Viat – Syyt ja korja- us”, sivu 150) jälkeen automaattisesti. Anna mittaustyökalun mukautua käyttölämpötilaan ja kytke se sitten jälleen päälle. Energian säästämiseksi kytke mittaustyökalu päälle vain sil- loin, kun käytät kyseistä työkalua. Näyttö Kapasiteetti >2/3 ≤2/3 ≤1/3 ≤10 % Paristojen tai akun vaihtaminen OBJ_BUCH-2270-002.book Page 144 Friday, April 17, 2015 9:48 AMSuomi | 145 Bosch Power Tools 1 609 92A 0XP | (17/4/15) Suurennusasteen säätäminen Näytössä oleva kuvanäkymä voidaan näyttää tehtävissä mitta- uksissa sekä muistiin tallennettujen valokuvien toistossa kol- mella eri suurennusasteella: 0,5 m, 2 m ja 5 m. Suurennusasteet on optimoitu vastaavalle mittaustyökalun ja mitattavan kohteen väliselle etäisyydelle: 2 metrin mittause- täisyydellä suurennusaste ”2 m” antaa (tyypillisesti) parhaan kuvanäkymän. Nykyinen suurennusaste näkyy ilmoituksessa e. Suurennus- astetta lisätään painamalla ylöspäin-nuolipainiketta 16 ja vä- hennetään painamalla alaspäin-nuolipainiketta 13. Mittausalueen valaiseminen Huonosti valaistuissa paikoissa mitattaessa voit kytkeä valon 24 päälle, jotta näet näytön sisällön paremmin. Tämä voi pa- rantaa tuloksia näyttökuvien tallennuksessa. Kytke valo 24 päälle tai pois päältä painamalla painiketta 14. Valo sammuu energian säästämiseksi automaattisesti, jos näytön valaistuksen kirkkautta vähennetään. Valikossa ”Va- laistuksen kesto” voit muuttaa tätä valaisuaikaa (katso ”Va- laistuksen kesto”, sivu 150). Kun näytön valaistus kytketään uudelleen päälle, valoa ei kytketä automaattisesti päälle. Jos akun varaustila on kriittisellä alueella, energian säästämi- seksi valo ei ole käytettävissä. Mittauksen valmistelu Pintalämpötilamittausten emissioasteen asetus Pintalämpötilan määrittämiseksi mitataan kohteen lähettämä luonnollinen infrapunalämpösäteily kosketuksettomasti täh- täämällä kohteeseen. Tarkista ja sovita tarvittaessa mittaus- työkaluun asetettu emissioaste mittauskohteen mukaan en- nen jokaista mittausta (katso ”Emissioaste”, sivu 150) virheettömiä mittauksia varten. Kun haluat muuttaa säädettyä emissiivisyyttä, avaa ”Pääva- likko” (katso ””Päävalikossa” siirtyminen”, sivu 149). – Joillekin yleisimmille materiaaleille voit valita tallennetun emissiivisyyden muistista. Valitse valikkokohdasta ”Mate- riaali” sopiva materiaali. Siihen kuuluva emissiivisyys näytetään sen alla olevalla rivillä. – Mikäli tunnet mittauskohteen tarkan emissiivisyyden, voit asettaa sen myös numeroarvona valikkokohdassa ”Emis- siivisyys”. Ota selville materiaalin emissiivisyys. Mittaustyökaluun tal- lennettujen materiaalien lisäksi voit katsoa muita materiaaleja seuraavasta taulukosta. Oikeat pintalämpötilanäytöt ovat mahdollisia vain, jos asetettu emissioaste ja kohteen emissioaste täsmää- vät. Oikeat kylmäsiltojen ja homevaarojen viittaukset riip- puvat myös asetetusta emissioasteesta. Jos mittaat useampia erilaisista materiaaleista tai erilaisista rakenteista koostuvia mittauskohteita yhden mittaustoimen- piteen aikana, silloin pintalämpötilan näyttö pätee vain sää- dettyyn emissiivisyyteen sopivissa kohteissa. Mittausalue pintalämpötilamittauksissa Mittaustyökalun tekemät laserpisteet näyttävät ympyrän muotoisen mittauspinnan vasemman ja oikean rajan. Koske- tuksettomassa pintalämpötilan mittauksessa määritetään tä- män mittauspinnan infrapunasäteily. Optimaalisen mittaustuloksen saamiseksi kohdista mittaus- työkalu mahdollisimman kohtisuoraan mittausalueen keski- pisteeseen. Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Laserpisteiden väli ja siten mittausalueen koko kasvaa mitta- ustyökalun ja mittauskohteen välisen etäisyyden myötä (kat- so ”Tekniset tiedot”, sivu 142). Optimaalinen mittausetäisyys on 0,8 m. Älä pidä mittaustyökalua kiinni kuumissa pinnoissa. Mittaustyökalu saattaa vaurioitua kuumuudesta johtuen. Jos laserpisteet näkyvät huonosti, voit kytkeä näytöstä mitta- uskehyksen b päälle (katso ”Mittauskehys”, sivu 149). Mitta- uskehystä voidaan käyttää mittauspinnan osoittimena ja se helpottaa suuntausta. Mittausetäisyydestä riippuen mittauskehys voi poiketa mit- tauspinnasta. Mittaukselle on ratkaisevaa se alue, joka on la- serpisteiden välissä. Huomautuksia mittausolosuhteista Voimakkaasti heijastavat tai kiiltävät pinnat (esimerkiksi kiil- tävät laatat tai kirkkaat metallit) voivat haitata pintalämpöti- lan mittausta. Tarvittaessa peitä mittauspinta tummalla ja himmeäpintaisella teipillä, joka johtaa hyvin lämpöä. Anna tei- pin mukautua lyhyen aikaa pintalämpötilaan. Huolehdi heijastavien pintojen yhteydessä sopivasta mittaus- kulmasta, jotta muista kohteista heijastuva lämpösäteily ei vääristä tulosta. Esimerkiksi kohtisuoraan edestä tehtävissä mittauksissa ruumiinlämpösi heijastuminen voi haitata mitta- usta. Mittaus läpinäkyvien materiaalien (esimerkiksi lasi tai läpinäkyvät muovit) läpi ei ole toimintaperiaatteen takia mahdollista. Mittaustulokset ovat sitä tarkemmat ja luotettavammat, mitä paremmat ja pysyvämmät mittausolosuhteet ovat. Ilmankosteuden ja ympäristölämpötilan anturi 5 voi vaurioi- tua kemiallisten haitta-aineiden takia (esimerkiksi lakka- tai maalihöyryt). Savu, höyry ja pölyinen ilma aiheuttavat haittaa infrapuna-lämpötilamittaukselle. Tuuleta sitä varten ennen sisällä tehtävää mittausta kyseinen huone, varsinkin jos ilma on likaista tai erittäin höyrypitoista. Anna huoneen lämpötilan tasaantua hetken tuuletuksen jäl- keen, kunnes normaali lämpötila taas on saavutettu. Materiaali Emissiivisyys Alumiini, kiillotettu 0,04 Alumiini, oksidoitu 0,25 Messinki 0,04 Messinki, oksidoitu 0,61 Rauta, kiillotettu 0,20 Rauta, ruosteinen 0,65 Rauta, sinkitty 0,25 Kromi, kiillotettu 0,07 Kattohuopa 0,90 Lasi 0,88 OBJ_BUCH-2270-002.book Page 145 Friday, April 17, 2015 9:48 AM146 | Suomi 1 609 92A 0XP | (17/4/15) Bosch Power Tools Ympäristölämpötila ja suhteellinen ilmankosteus mitataan suoraan mittaustyökalussa ilmankosteuden ja ympäristöläm- pötilan anturilla 5. Jotta saat taattua luotettavat tulokset, älä pidä mittaustyökalua suoraan häiriölähteiden päällä tai vie- ressä (esimerkiksi lämmityslaitteet tai peittämättömät nes- teet). Älä missään tapauksessa peitä anturia 5. Mittaustoiminnot Näytön aloitusnäkymä Yksittäismittaus Kun painat kerran lyhyesti mittauspainiketta 4, kytket laserit päälle ja käynnistät yksittäismittauksen valitussa käyttömuo- dossa. Pidä mittaustyökalua paikallaan mittauskohteen pääl- lä, kunnes näyttöön tulee mittausarvo. Mittaustoimenpide voi kestää enintään 1 sekunnin ajan. Mittauksen päätyttyä laserit sammutetaan automaattisesti. Mittaustulokset tulevat näyttöön. Paina mittauspainiketta 4 uudelleen, kun haluat käynnistää uuden mittauksen asetetuilla mittausparametreilla. Jatkuva mittaus Pidä valitussa käyttömuodossa tehtävissä jatkuvissa mittauk- sissa mittauspainike 4 painettuna. Laserit pysyvät päällä. Kohdista laserpisteet hitaasti liikuttamalla perätysten kaikille pinnoille, joiden lämpötilan haluat mitata. Kosteuden ja ym- päristölämpötilan mittauksissa liikuta mittaustyökalua hitaas- ti huoneen sisällä. Näytön ilmoituksia päivitetään jatkuvasti. Heti kun vapautat mittauspainikkeen 4, mittaus keskeytetään ja laserit sammu- tetaan. Näyttöön jäävät viimeisimmät mittaustulokset. Paina mittauspainiketta 4 uudelleen, kun haluat käynnistää uuden mittauksen asetetuilla mittausparametreilla. Mittaustulosten tallentaminen/näyttäminen/ lähettäminen Mittauksen jälkeen näyttöön tulee tallennussymboli v ilmoit- tamaan siitä, että voit tallentaa mittaustulokset. Paina sitä varten tallennus-/lähetyspainiketta 9. Mittaustulokset tallennetaan JPG-tiedostona (taltioidun näyt- tönäkymän kuva). a Päivämäärä/kellonaika: katso ”Kellonaika/päivämäärä”, sivu 149 b Mittauskehys: katso ”Mittausalue pintalämpötilamittauk- sissa”, sivu 145 c Käyttötilan ilmoitus: Mittaustyökalu on valmis mittaukseen, paina mittauspainiketta 4. (Jatkuva) mittaus käynnissä, laserit kytketty päälle. Mittaus lopetettu, laserit kytketty pois päältä, mittaustulokset jätetään näyttöön. d Ilmoitus, että merkkiääni kytketty pois päältä (katso ”Merkkiääni”, sivu 149) e Suurennusasteen näyttö: katso ”Suurennusasteen säätä- minen”, sivu 145 f Ilmoitus, että Bluetooth® on kytketty päälle (katso ”Tiedonsiirto Bluetooth®-yhteydellä”, sivu 148) g Lataustilan näyttö: katso ”Lataustilan merkkivalo”, sivu 144 h Suhteellisen ilmankosteuden toimintonäyttö/mittausarvo i Ympäristölämpötilan toimintonäyttö/mittausarvo j Kastepistelämpötilan toimintonäyttö/tulos

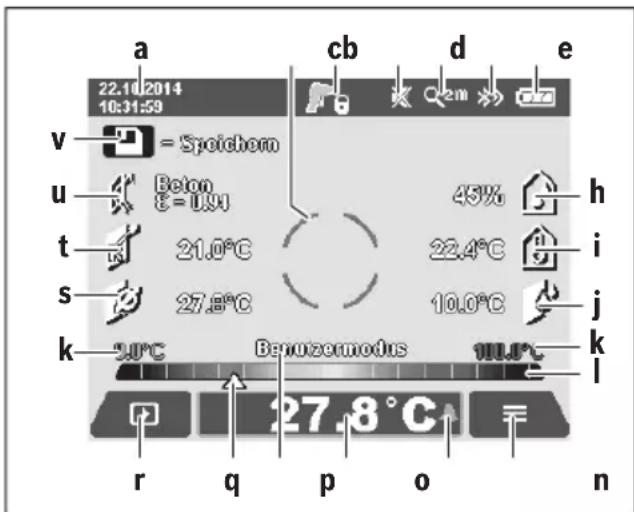

Pintalämpötilan pienin/suurin mittausarvo mittaustoimen- piteen aikana l Tulosasteikko m Valikkosymboli n Pintalämpötilan hälytysilmoitus: katso ”Pintalämpötilan hälytys”, sivu 147 o Pintalämpötilamittauksen mittausarvo p Nykyinen käyttömuoto q Mittausarvon tai tuloksen merkintä (riippuu valitusta käyttömuodosta) r Galleriasymboli
