ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PPT-01 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Υδραυλική πένσα πτύχωσης
Μοντέλο	MSW-PPT-01
Μέγιστηχωρητικότητα εξόδου[τόνοι]	6
Διαστάσειςσωλήνα[mm]	16-32
Διαστάσεις(Πλάτος×Μήκος×Υψος)[mm]	110x420x70
Βάρος[kg]	3,75

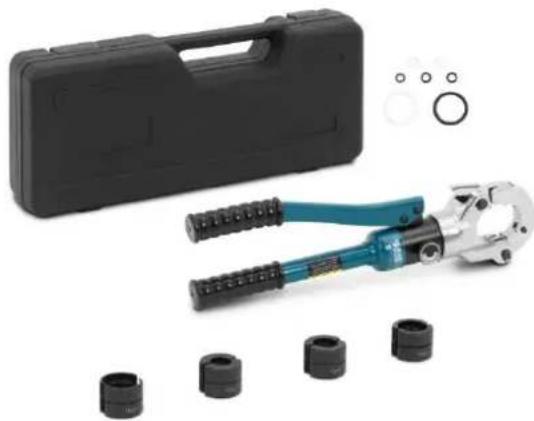

Επισκόπηση προϊόντος

Το προϊόν είναι ένα εξειδικευμένο εργαλείο που έχει σχεδιαστεί για να στερεώνει με ασφάλεια συνδέσμους, όπως ωτίδες ή ακροδέκτες, σε ηλεκτρικά καλώδια χρησιμοποιώντας υδραυλική πίεση. Το προϊόν χρησιμοποιείται συνήθως σε ηλεκτρικές εγκαταστάσεις, επισκευές αυτοκινήτων και τηλεπικοινωνίες για την εξασφάλιση ισχυρών, αξιόπιστων συνδέσεων που μπορούν να αντέξουν υψηλά ηλεκτρικά φορτία. Ο υδραυλικός μηχανισμός ενισχύει τη δύναμη, διευκολύνοντας την επίτευξη σταθερών, ακριβών πτυχώσεων χωρίς χειροκίνητη προσπάθεια, εξασφαλίζοντας βέλτιστη απόδοση και ανθεκτικότητα.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση του προϊόντος.

Χρήση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Διαβάστε και κατανοήστε όλες τις οδηγίες και τις πληροφορίες ασφαλείας σε αυτό το εγχειρίδιο πριν χρησιμοποιήσετε ή συντηρήσετε αυτό το εργαλείο. Εάν δεν το κάνετε αυτό, ενδέχεται να προκληθούν ζημιές σε σωλήνες και εξαρτήματα.
- Κίνδυνος ηλεκτροπληξίας: Αυτό το εργαλείο δεν είναι μονωμένο. Χρησιμοποιήστε κατάλληλο προστατευτικό εξοπλισμό όταν λειτουργείτε αυτή τη μονάδα κοντά σε ηλεκτροφόρες γραμμές.
• MHN λειτουργείτε το εργαλείο χωρίς να έχουν τοποθετηθεί οι μήτρες πίεσης.
- Κίνδυνος υψηλής πίεσης: Μη χρησιμοποιείτε τα δάχτυλα ή τα χέρια για να ελέγξετε για διαρροές λαδιού. Το λάδι υψηλής πίεσης μπορεί εύκολα να τρυπήσει το δέρμα, προκαλώντας σοβαρό τραυματισμό.

ПРОЗОХН

- Επιθεωρήστε το εργαλείο πριν από τη χρήση. Ελέγξτε για χαλαρές βίδες, κακή ευθυγράμμιση ή πρόσδεση κινητών μερών, ραγισμένα ή σπασμένα μέρη ή οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει την ασφαλή λειτουργία του. Αντικαταστήστε τυχόν φθαρμένα ή κατεστραμμένα εξαρτήματα. Ένα κατεστραμμένο ή ακατάλληλα συναρμολογημένο εργαλείο μπορεί να δυσλειτουργήσει, να προκαλέσει ζημιά στα εξαρτήματα σωλήνων.

ΣΠΟΥΔΑΙΟΣ

Η σκόνη ή ο αέρας μέσα στο μηχάνημα θα καταστρέψουν το κιτ στεγανοποίησης και θα προκαλέσουν απώλεια λειτουργίας του εργαλείου. Βεβαιωθείτε ότι το λάδι είναι καθαρό όταν αλλάζετε λάδι. Περιμένετε λίγο και βγάλτε τελείως το λάδι από τη σακούλα λαδιού πριν τοποθετήσετε την τάπα λαδιού.
- Μην τοποθετείτε το εργαλείο σε μέγγενη. Το εργαλείο υδραυλικής πρέσας έχει σχεδιαστεί για χειροκίνητη λειτουργία.
- Επιλέξτε το σωστό μέγεθος μήτρας πίεσης (2), σύμφωνα με τη στρογγυλή άκρη της κάτω βάσης της μήτρας (3) και την επάνω κεφαλή εργαλείου (1). Πιέστε βαθιά την ασφάλιση της μήτρας (17) και τοποθετήστε τις μήτρες και κρατήστε τις σταθερές.
• Κλείστε τελείως το μάνταλο κεφαλής (5).
• Γυρίστε και σφίξτε το κουμπί απελευθέρωσης για να κλείσουν οι μήτρες, βεβαιωθείτε ότι οι μήτρες (2) έχουν κλείσει καλά και δεν είναι κακώς τοποθετημένες.
- Ανασηκώστε το μάνταλο κεφαλής (5) για να ανοίξετε την επάνω κεφαλή του εργαλείου πρέσσας (1).
• Χρησιμοποιήστε το εργαλείο τώρα.
- Όταν ολοκληρωθεί η εργασία συμπίεσης, γυρίστε το κουμπί απελευθέρωσης για να τραβήξετε την κάτω βάση της μήτρας (3).

ΣΗΜΕΙΩΜΑ

• Καθαρίστε την εξωτερική επιφάνεια του εργαλείου με ένα υγρό πανί και αλείψτε με λάδι προστασίας από τη σκουριά.
  • Φυλάσσετε σε στεγνό περιβάλλον, διατηρήστε το εργαλείο καθαρό.

Οδηγίες λειτουργίας

1. Ελέγξτε για την κατάλληλη περιοχή εργασίας.

2. Επιθεωρήστε την εργασία που πρέπει να γίνει και καθορίστε το σωστό εργαλείο και μήτρες για την εφαρμογή σύμφωνα με τις προδιαγραφές τους. Η χρήση εσφαλμένου εξοπλισμού για μια εφαρμογή μπορεί να προκαλέσει τραυματισμό, ζημιά στο εργαλείο και ελλιπείς συνδέσεις.

3. Βεβαιωθείτε ότι όλος ο εξοπλισμός έχει επιθεωρηθεί και έχει ρυθμιστεί όπως υποδεικνύεται στις οδηγίες τους.

4. Αφαίρεση/τοποθέτηση καλουπιών στην κεφαλή πτύχωσης. Πιέστε το μοχλό απελευθέρωσης για να ανασυρθεί πλήρως η κινητή βάση μήτρας (Εικόνα 1).

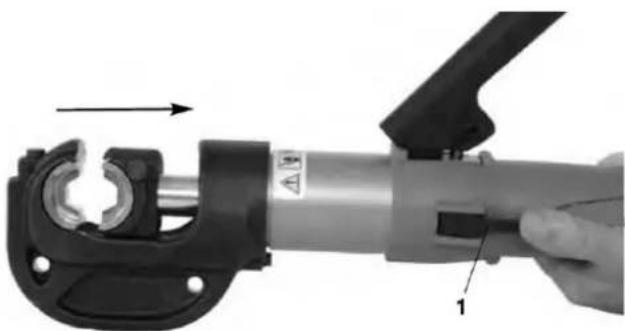

Εικόνα 1 Πλήρως ανασυρόμενος συγκρατη τής καλουπιού

1- Μο χ λός α π ε λ ε υ 0 έρ ω ω ης

Εικόνα 2 – Α. Ευθυγραμμισμένες μήτρες Β. Μη ευθυγραμμισμένες μήτρες

1- Κονμπιάαπελευθέρωσης Die

Πιέστε τα κουμπιά απελευθέρωσης της μήτρας για να επιτρέψετε στις μήτρες να ολισθαίνουν πλευρικά μέσα και έξω από τις θήκες της μήτρας. Μην πιέζετε τις μήτρες στις θήκες μήτρας. Οι μήτρες πρέπει να εφαρμόζουν σφιχτά και με ασφάλεια και τα προφίλ πτυχής πρέπει να ευθυγραμμίζονται (Εικόνα 2). Οι μήτρες δεν πρέπει να μετακινούνται εκτός εάν πατηθεί το κουμπί απελευθέρωσης της μήτρας. Χρησιμοποιείτε πάντα ένα ταιριαστό σετ μήτρων. Εάν υπάρχουν προβλήματα σχετικά με τη σωστή εφαρμογή της μήτρας, μην χρησιμοποιήσετε το εργαλείο. Μη χρησιμοποιείτε το εργαλείο χωρίς να έχουν τοποθετηθεί οι μήτρες.

1. Αφαίρεση/Τοποθέτηση της βάσης στερέωσης κεφαλής.

Όταν εργάζεστε με το Crimp Tool στο έδαφος, το στήριγμα κεφαλής πτύχωσης μπορεί να χρησιμοποιηθεί για τη στήριξη και τη σταθεροποίηση του Crimp Tool.

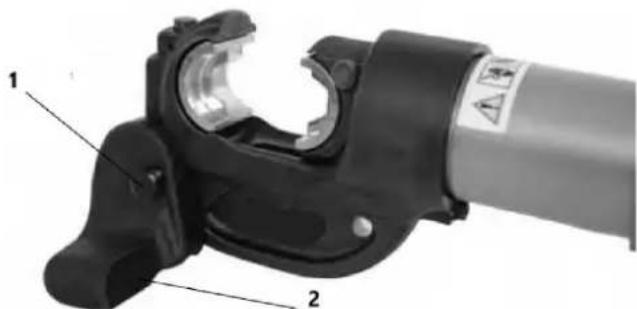

Εικόνα 3 Εγκατάσταση τηςκεφαλής πτύχωσηςστη βάση

1- Kapfíτσακλειδώματος

2- B ^á σηκεφαλής πτύχωσης

Η βάση προσαρμόζεται στο Crimp Head με έναν πείρο ασφάλισης μέσα από μια τρύπα. Εισαγάγετε πλήρως τον πείρο ασφάλισης. Δείτε την Εικόνα 3.

1. Προετοιμάστε τη σύνδεση που θα πτυχωθεί σύμφωνα με τις οδηγίες του κατασκευαστή του συνδετήρα.

2. Πιέστε το μοχλό απελευθέρωσης για να ανασυρθεί πλήρως η κινητή θήκη της μήτρας.

3. Ακολουθήστε όλες τις οδηγίες του κατασκευαστή των συνδετήρων συμπίεσης για τη θέση πτύχωσης. Ορισμένα μεγέθη καλωδίων ενδέχεται να απαιτούν περισσότερες από μία πτυχώσεις ανά σύνδεση.

Κεντράρετε το σύνδεσμο τετράγωνα στο προφίλ πτυχής στη σταθερή μήτρα. Η ακατάλληλη τοποθέτηση μπορεί να οδηνήσει σε λανθασμένη πτύχωση ή ζημιά στον εξοπλισμό.

Εάν κάνετε μία μόνο πτυχή, ευθυγραμμίστε τις μήτρες εντός της γραμμής στον σύνδεσμο. Εάν κάνετε πολλές πτυχώσεις στον σύνδεσμο, βεβαιωθείτε ότι υπάρχει αρκετός χώρος για ομοιόμορφη απόσταση μεταξύ των γραμμών ωτίδας.

Εικόνα 4 Ευθυγράμμιση τουσυνδετήρα

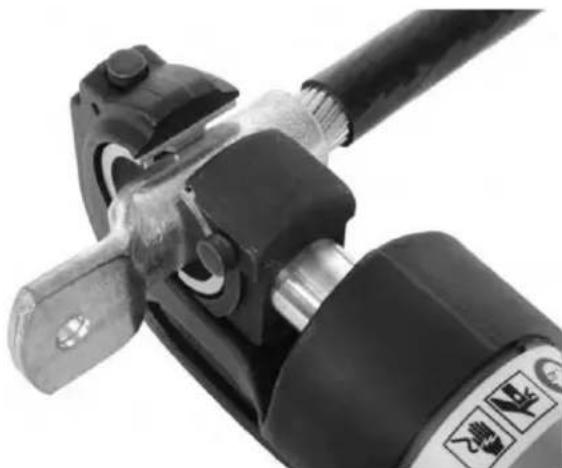

1. Με τα χέρια μακριά από τις μήτρες και άλλα κινούμενα μέρη, αντλήστε την Κινητή λαβή για να πρωθήσετε την κινούμενη μήτρα έως ότου οι μήτρες αγγίξουν ελαφρά τον σύνδεσμο. Βεβαιωθείτε ότι ο σύνδεσμος βρίσκεται σωστά στις μήτρες (Εικόνα 4).

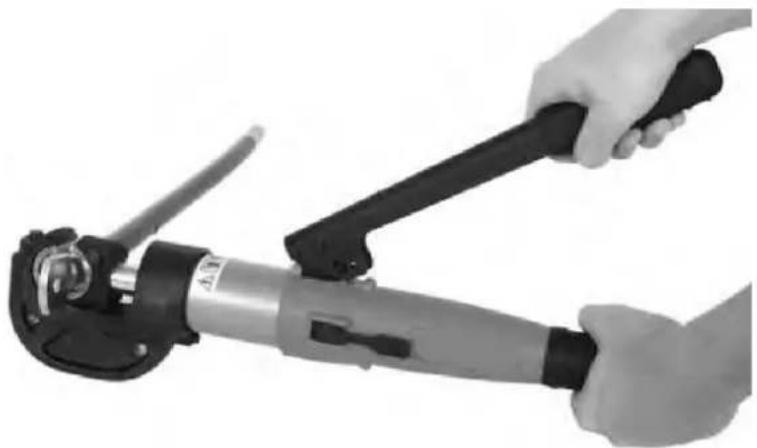

Εικόνα 5 Χρήση του εργαλείου Crimp Tool

1. Συνεχίστε να αντλείτε την κινητή λαβή μέχρι να ενεργοποιηθεί η βαλβίδα εκτόνωσης πίεσης. Αυτό υποδεικνύεται από μια ξαφνική και σημαντική μείωση της δύναμης της λαβής. Μπορεί επίσης να ακουστεί ένας ηχητικός ήχος που σκάει. Επιθεωρήστε οπτικά τις μήτρες καθώς ενεργοποιείται η βαλβίδα εκτόνωσης πίεσης – θα πρέπει να είναι σε επαφή ή πολύ κοντά στο να ακουμπήσουν. (Βλ. Εικόνα 6.) Μην χρησιμοποιείτε προεκτάσεις λαβής, μπορεί να προκαλέσουν ζημιά στο εργαλείο ή να γλιστρήσουν και να προκαλέσουν τραυματισμό.

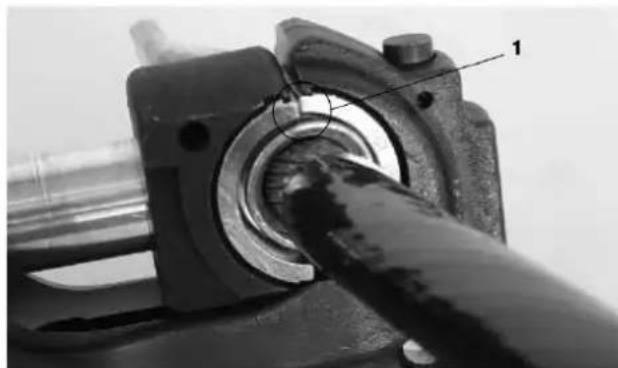

Εικόνα 6 Επι 0 ε ώρηση καλουπιών κα 0 ώς ε νεργοποιείτ αι η βαλβίδα εκτόνωσης πίεσης

Μην ανασύρετε την κινητή μήτρα μέχρι να ενεργοποιηθεί η βαλβίδα εκτόνωσης πίεσης. Εάν η βαλβίδα εκτόνωσης πίεσης δεν ενεργοποιηθεί, η πτύχωση δεν έχει ολοκληρωθεί και πρέπει να επαναληφθεί.

1. Πιέστε το μοχλό απελευθέρωσης για να ανασύρετε την κινητή μήτρα. Εάν χρειάζεται, μετακινήστε την κεφαλή και επαναλάβετε τη διαδικασία για πολλαπλές πτυχώσεις, ακολουθώντας τις οδηγίες του κατασκευαστή του συνδετήρα για τη θέση πτύχωσης.

2. Αφαιρέστε τη πτύχωση από την κεφαλή.

3. Επιθεωρήστε και ελέγξτε τη σύνδεση σύμφωνα με τις οδηγίες του κατασκευαστή του συνδετήρα, την συνήθη πρακτική και τους ισχύοντες κώδικες.

ΚαθαρισμόςκαιΣυντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Συντηρήστε το εργαλείο σύμφωνα με αυτές τις διαδικασίες για να παρατείνετε τη διάρκεια ζωής του προϊόντος και να μειώσετε τον κίνδυνο τραυματισμού.

Καθάρισμα

Μετά από κάθε χρήση, σκουπίστε τυχόν λάδι ή βρωμιά από το εργαλείο πτύχωσης και σβήστε με ένα καθαρό, στεγνό, μαλακό πανί. Δώστε ιδιαίτερη προσοχή στο έμβολο της κινούμενης κεφαλής για να αφαιρέσετε τυχόν ακαθαρσίες ή υπολείμματα που θα μπορούσαν να γρατσουνίσουν γυαλισμένα μέρη ή να καταστρέψουν τις σφραγίδες.

Λάδωμα

Μηνιαία, ή πιο συχνά εάν χρειάζεται, απλώστε ένα ελαφρύ λάδι μηχανής ή γράσο στα σημεία περιστροφής της λαβής. Σκουπίστε τυχόν περίσσεια λιπαντικού.

Απαιτούμενη Συντήρηση

Το εργαλείο πρέπει να συντηρείται μία φορά το χρόνο ή πιο συχνά με έντονη χρήση ή σε ακραίες συνθήκες. Αυτή η συντήρηση θα περιλαμβάνει την επαλήθευση της δύναμης εξόδου του εργαλείου και την αλλαγή του υδραυλικού υγρού.

Αποθήκευση

Αποθηκεύστε το εργαλείο στη θήκη μεταφοράς και τοποθετήστε το σε στεγνό, ασφαλές μέρος που είναι μακριά από παιδιά και άτομα που δεν είναι εξοικειωμένα με τέτοια εργαλεία. Το ηλεκτρικό εργαλείο είναι επικίνδυνο στα χέρια μη εκπαιδευμένων χρηστών. Η θερμοκρασία του χώρου αποθήκευσης πρέπει να είναι μεταξύ -20°C και 40°C (-4°F έως 104°F) και η υγρασία μικρότερη από 80% RH.

Διάθεση

Μέρη αυτού του εργαλείου περιέχουν πολύτιμα υλικά και μπορούν να ανακυκλωθούν. Υπάρχουν εταιρείες που ειδικεύονται στην ανακύκλωση που μπορεί να βρεθούν τοπικά. Απορρίψτε τα εξαρτήματα και το λάδι σύμφωνα με όλους τους ισχύοντες κανονισμούς. Επικοινωνήστε με την τοπική αρχή διαχείρισης απορριμμάτων για περισσότερες πληροφορίες.

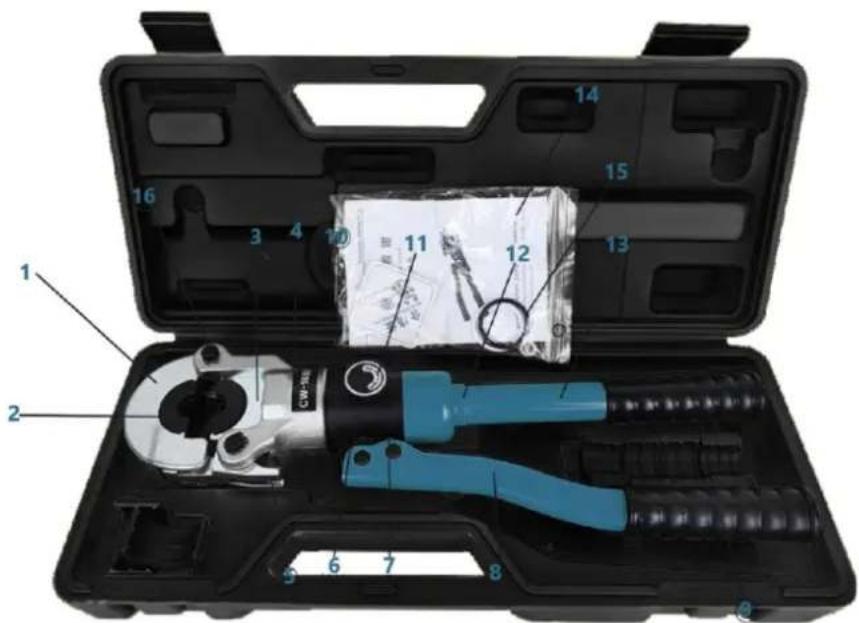

εξαρτήματα

2- To pátnμα πεθαίνει

3- Κάτω βάση μήτρας

4- Κάτω κεφαλή εργαλείου

5- Μάνταλο κεφαλιού

6- Βάση λαβής

7- Πυρήνας άντλησης

8- Ενεργή λαβή

9-Μανίκι λαβής

10- Κύλινδρος

11- Διακόπτης ON/OFF

12- Συμπαγής λαβή

13- ετικέτα ΠΡΟΣΟΧΗ

14- Εγχειρίδιο χρήσης

15- Ανταλλακτικό κιτ στεγανοποίησης

16-Καρφίτσα κλειδώματος
