NAVODILA ZA UPORABO PPT-01 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Hidravlične klešče za stiskanje
Model	MSW-PPT-01
Največja zmogljivost [tona]	6
Mere cevi [mm]	16-32
Mere (širina x dolžina x višina) [mm]	110x420x70
Teža [kg]	3,75

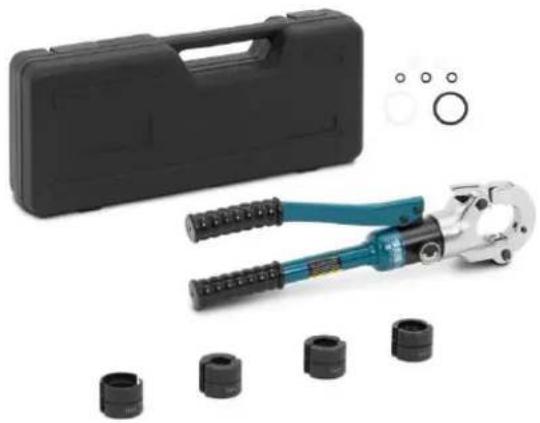

Pregled izdelka

Izdelek je specializirano orodje, zasnovano za varno pritrjevanje konektorjev, kot so čepi ali sponke, na električne žice s pomočjo hidravličnega pritiska. Izdelek se običajno uporablja v električnih inštalacijah, popravilih avtomobilov in telekomunikacijah za zagotavljanje močnih in zanesljivih povezav, ki lahko prenesejo visoke električne obremenitve. Hidravlični mehanizem poveča silo, zaradi česar je lažje doseči dosledno, natančno stiskanje brez ročnega napora, kar zagotavlja optimalno delovanje in vzdržljivost.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe izdelka.

Uporaba

OPOZORILO

• Pred uporabo ali servisiranjem tega orodja preberite in razumejte vsa navodila in varnostne informacije v tem priročniku. Če tega ne storite, lahko pride do poškodb cevi in fittingov.
• Nevarnost električnega udara: To orodje ni izolirano. Pri uporabi te enote v bližini

električnih vodov pod napetostjo uporabljajte ustrezno zaščitno opremo.

• NE uporabljajte orodja brez nameščenih stiskalnih matric.
- Nevarnost zaradi visokega tlaka: Za preverjanje puščanja olja ne uporabljajte prstov ali rok. Olje pod visokim pritiskom lahko zlahka predre kožo in povzroči resne poškodbe.

POZOR

- Orodje pred uporabo preglejte. Preverite, ali so vijaki ohlapni, ali so gibljivi deli napačno poravnani ali zataknjeni, ali so deli razpokani ali zlomljeni ali kateri koli drug dejavnik, ki bi lahko vplival na varno delovanje. Zamenjajte vse obrabljene ali poškodovane dele. Poškodovano ali nepravilno sestavljeno orodje lahko povzroči okvaro in povzroči poškodbe cevnih nastavkov.

POMEMBNO

• Prah ali zrak v notranjosti stroja poškoduje tesnilni komplet in povzroči izgubo funkcije orodja. Pri menjavi olja se prepričajte, da je olje bistro. Počakajte nekaj časa in popolnoma izpraznite olje iz vrečke za olje, preden vstavite čep za olje.
• Orodja ne postavljajte v primež. Hidravlično stiskalno orodje je zasnovano za ročno delovanje.
• Izberite pravo velikost stiskalnih matric (2) glede na okrogel rob spodnjega dela matrice (3) in zgornje glave orodja (1). Globoko pritisnite zaklep matrice (17) in vstavite matrice ter jih držite pri miru.
  • Povsem zaprite zapah glave (5).
• Obrnite in privijte sprostitveni gumb, da se matrice zaprejo, poskrbite, da se matrice (2) tesno zaprejo in niso napačno nameščene.
  • Dvignite zapah glave (5), da odprete zgornjo glavo stiskalnega orodja (1).
• Uporabite orodje zdaj.
• Ko je stiskanje končano, obrnite sprostitveni gumb, da umaknete spodnjo osnovo matrice (3).

OPOMBA

• Očistite zunanjo površino orodja z vlažno krpo in namažite z oljem za zaščito pred rjo.
  • Shranjujte v suhem okolju, orodje naj bo čisto.

Navodila za uporabo

1. Preverite ustrezno delovno območje.
2. Preglejte delo, ki ga je treba opraviti, in določite pravo orodje in matrice za uporabo v skladu z njihovimi specifikacijami. Uporaba neustrezne opreme za aplikacijo lahko povzroči poškodbe, poškoduje orodje in povzroči nepopolne povezave.
3. Prepričajte se, da je bila vsa oprema pregledana in nastavljena, kot je navedeno v njihovih navodilih.

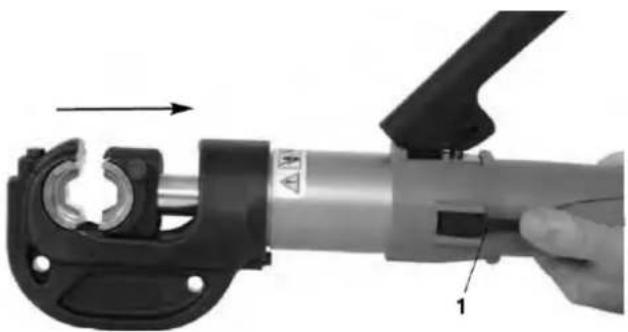

4. Odstranjevanje/nameščanje matric v stiskalni glavi. Pritisnite ročico za sprostitev, da popolnoma umaknete premično držalo matrice (slika 1).

1- Vzvod za sprostitev

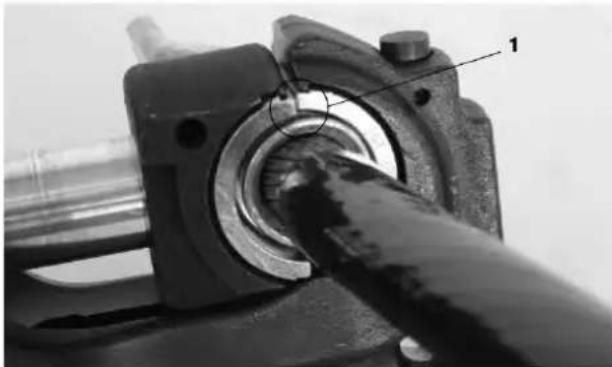

1- Gumbi za sprostitev kocke

Pritisnite gumbe za sprostitev matrice, da omogočite, da matrice bočno zdrsnejo v in iz držal matric. Ne potiskajte matric v držala matric. Matrice se morajo tesno in varno prilegati, profili zvijanja pa morajo biti poravnani (slika 2). Matrice se ne smejo premikati, razen će je pritisnjen gumb za sprostitev matrice. Vedno uporabite ujemajoč se niz matric. Če obstajajo kakršne koli težave glede pravilnega prileganja matrice, orodja ne uporabljajte. Ne uporabljajte orodja brez nameščenih matric.

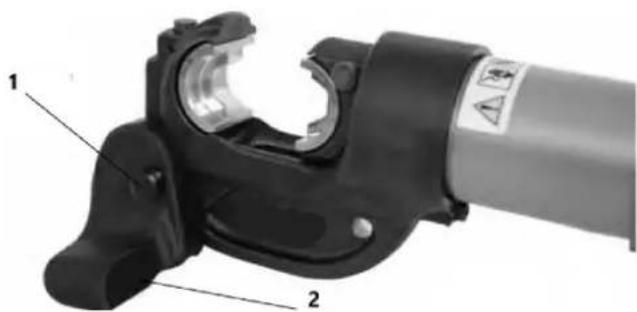

5. Odstranjevanje/nameščanje stojala za stiskalno glavo.

Pri delu z orodjem za stiskanje na tleh lahko stojalo za glavo za stiskanje uporabite za podporo in stabilizacijo orodja za stiskanje.

Slika 3 Namestitev stiskalne glave na stojalo

1- Lock Pin

2- Stojalo za glavo

Stojalo se pritrdi na stiskalno glavo z zaklepnim zatičem skozi luknjo. Popolnoma vstavite zaklepni zatič. Glej sliko 3.

1. Pripravite povezavo, ki jo želite stisniti, v skladu z navodili proizvajalca priključka.

2. Pritisnite sprostitveno ročico, da popolnoma umaknete premikajoče se držalo matrice.

3. Upoštevajte vsa navodila proizvajalca kompresijskega konektorja za lokacijo stiskanja. Nekatere velikosti žice lahko zahtevajo več kot eno stiskanje na povezavo.

Centrirajte priključek ravno proti profilu za stiskanje v stacionarni matrici. Nepravilna namestitev lahko povzroči nepravilno stiskanje ali poškodbo opreme.

Če delate enojno stiskanje, poravnajte matrice znotraj črte na konektorju. Če na konektorju naredite več zavihkov, se prepričajte, da je dovolj prostora za enakomerno razporeditev zavihkov med linijami ušes.

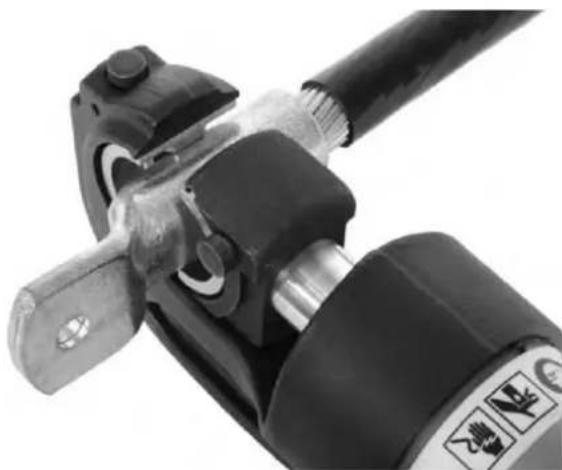

Slika 4 Poravnava konektorja

1. Z rokami stran od matric in drugih gibljivih delov potisnite premični ročaj, da premaknete gibljivo matrico, dokler se matrice rahlo ne dotaknejo priključka. Prepričajte se, da je konektor pravilno nameščen v matricah (slika 4).

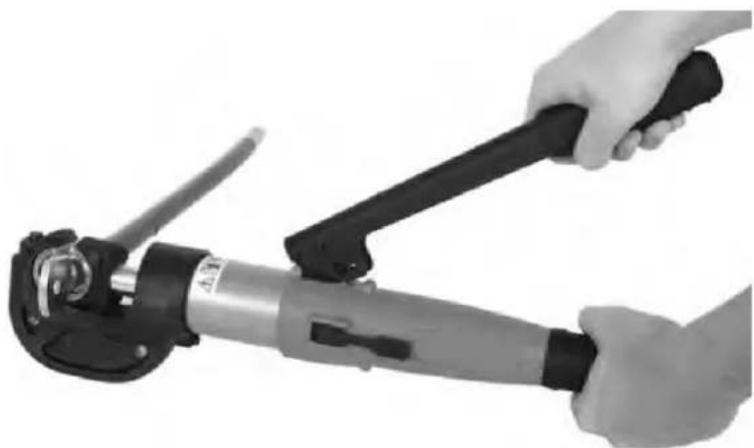

Slika 5 Uporaba orodja za stiskanje

1. Nadaljujte s črpanjem premičnega ročaja, dokler se ne aktivira tlačni razbremenilni ventil. To se kaže z nenadnim in občutnim zmanjšanjem sile ročaja. Sliši se lahko tudi zvočni pok. Vizualno preglejte matrice, ko se sproži tlačni varnostni ventil – dotikati se morajo ali zelo blizu. (Glejte sliko 6.) Ne uporabljajte podaljškov ročajev, saj lahko poškodujejo orodje ali zdrsnejo in povzročijo poškodbe.

Slika 6 Pregledovanje matric, ko se aktivira varnostni ventil

Ne uvlecite premične matrice, dokler se ne aktivira tlačni razbremenilni ventil. Če se tlačni varnostni ventil ne aktivira, stiskanje ni končano in ga je treba ponoviti.

1. Pritisnite sprostitveno ročico, da umaknete premično matrico. Če je potrebno, premaknite glavo in ponovite postopek za večkratno stiskanje, pri čemer sledite navodilom proizvajalca konektorja za mesto stiskanja.

2. Odstranite stisnjeno povezavo z glave.

3. Preglejte in preizkusite povezavo v skladu z navodili proizvajalca priključka, običajno prakso in veljavnimi kodami.

Čiš čenje in vzdrževanje

OPOZORILO Orodje vzdržujte v skladu s temi postopki, da podaljšate življenjsko dobo izdelka in zmanjšate tveganje poškodb.

Čiščenje

Po vsaki uporabi s čisto, suho in mehko krpo obrišite olje ali umazanijo z orodja za stiskanje in matrice. Bodite posebno pozorni na nastavek s premično glavo, da odstranite umazanijo ali ostanke, ki bi lahko opraskali polirane dele ali poškodovali tesnila.

Mazanje

Mesečno ali pogosteje, će je potrebno, na vrtišča ročajev nanesite rahlo strojno olje ali mast. Obrišite morebitno odvečno mazivo.

Zahtevano vzdrževanje

Orodje je treba vzdrževati enkrat letno ali pogosteje pri intenzivni uporabi ali v ekstremnih pogojih. To vzdrževanje bo vključevalo preverjanje izhodne sile orodja in menjavo hidravlične tekočine.

Shranjevanje

Orodje shranite v torbici in postavite na suho, varno mesto, ki je izven dosega otrok in ljudi, ki takšnih orodij ne poznajo. Električno orodje je v rokah neusposobljenih uporabnikov nevarno. Temperatura prostora za shranjevanje mora biti med -20 °C in 40 °C (-4 °F do 104 °F), vlažnost pa nižja od 80 % RH.

Odstranjevanje

Deli tega orodja vsebujejo dragocene materiale in jih je mogoče reciklirati. Obstajajo podjetja, specializirana za recikliranje, ki jih je mogoče najti lokalno. Sestavne dele in olje odstranite v skladu z vsemi veljavnimi predpisi. Za več informacij se obrnite na lokalni organ za ravnanje z odpadki.

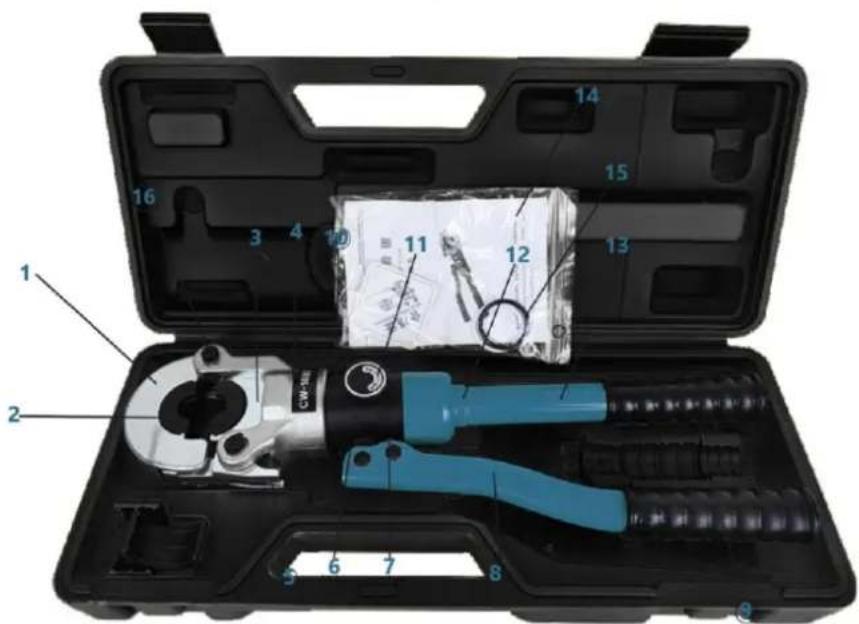

Deli

6- Podstavek za ročaj

7- Črpalno jedro

8- Aktivni ročaj

9- Ročaj rokav

10- Cilinder

11- Stikalo za VKLOP/IZKLOP

12- Trden ročaj

13- Oznaka POZOR

14- Uporabniški priročnik

15- Rezervni tesnilni komplet

16- Lock Pin
