PPT-01 - Hydraulische tang MSW - Gratis gebruiksaanwijzing en handleiding

Producttype	Hydraulische knijptang
Merk	MSW
Model	PPT-01 (MSW-PPT-01)
Maximale capaciteit	6 ton
Compatibele buismaten	16 tot 32 mm
Afmetingen (L x B x H)	420 x 110 x 70 mm
Gewicht	3,75 kg
Aandrijving	Handmatig (hydraulisch met handpomp)
Type hydraulische olie	Standaard hydraulische olie
Capaciteit oliereservoir	Niet gespecificeerd, volledige aftappen bij vervanging
Werkdruk	Activering van het overdrukventiel (droge klik)
Categorie	Hydraulische knijptang
Toepassingsgebieden	Elektrische installaties, autoreparaties, telecommunicatie
Lichaamsmateriaal	Staal, met beklede handgreep
Belangrijkste functies	Krimpen van kabelschoenen, connectoren en aansluitingen met hydraulische druk
Inbegrepen in levering	Knijptang, persmatrijzen, vervangingsafdichtingsset, borgpen, handleiding
Onderhoud en reiniging	Reinigen met zachte droge doek, handgreepdraaipunten maandelijks smeren, jaarlijks onderhoud
Veiligheid	Niet gebruiken zonder matrijzen, draag PBM, lekkages controleren met karton, geen verlengstuk voor handgreep gebruiken
Reserveonderdelen en repareerbaarheid	Vervangingsmatrijzen, afdichtingsset, pakkingen beschikbaar
Algemene informatie	Opslagtemperatuur: -20°C tot 40°C, vochtigheid < 80% RV, buiten bereik van kinderen

Veelgestelde vragen - PPT-01 MSW

Hoe installeer ik de persmatrijzen?

Druk op de ontgrendelingshendel om de beweegbare matrijzenhouder volledig terug te trekken. Druk de ontgrendelingsknoppen van de matrijzen in, schuif de matrijzen zijwaarts in de houders. Zorg ervoor dat de krimpprofielen zijn uitgelijnd (zie Figuur 2). Forceer nooit de matrijzen.

Wat is de maximale capaciteit van deze hydraulische knijptang?

De maximale capaciteit is 6 ton.

Hoe weet ik of het krimpen voltooid is?

Blijf pompen totdat het overdrukventiel activeert. U zult een plotselinge afname van de inspanning op de handgreep voelen en een droge klik horen. De matrijzen moeten dan elkaar raken of zeer dichtbij zijn.

Wat te doen als het overdrukventiel niet activeert?

Het krimpen is niet voltooid. Trek de beweegbare matrijs niet terug vóór activering. Herhaal de handeling en als het probleem aanhoudt, controleer de montage van de matrijzen en de staat van het gereedschap.

Welk regelmatig onderhoud is nodig?

Na elk gebruik het gereedschap en de matrijzen reinigen. Eenmaal per maand de draaipunten van de handgreep smeren met lichte olie. Een volledig onderhoud (controle van de kracht en verversen van de hydraulische vloeistof) wordt eenmaal per jaar aanbevolen.

Kan ik het gereedschap zonder matrijzen gebruiken?

Nee, gebruik het gereedschap nooit zonder geïnstalleerde persmatrijzen. Dit kan het gereedschap beschadigen en letsel veroorzaken.

Hoe vervang ik de hydraulische olie?

Zorg ervoor dat de olie helder is. Wacht een moment en tap de olie volledig af uit het reservoir voordat u de olievulplug plaatst. Gebruik standaard hydraulische olie. Raadpleeg de handleiding voor details.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag persoonlijke beschermingsmiddelen (PBM). Controleer olielekkages niet met de vingers (injectierisico). Gebruik geen verlengstuk voor de handgreep. Houd handen uit de buurt van bewegende delen.

Hoe het gereedschap opbergen?

Bewaar het gereedschap in de transportkoffer, op een droge en veilige plaats, buiten bereik van kinderen. De opslagtemperatuur moet tussen -20°C en 40°C liggen met een luchtvochtigheid lager dan 80% RV.

Wat te doen als de matrijzen verkeerd zijn uitgelijnd?

Als de matrijzen niet correct zijn uitgelijnd (zie Figuur 2), gebruik het gereedschap dan niet. Controleer of de matrijzen goed zijn geplaatst en of de ontgrendelingsknoppen zijn ingedrukt. Een verkeerde uitlijning kan de connector of het gereedschap beschadigen.

GEBRUIKSAANWIJZING PPT-01 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Hydraulische krimptang
Model	MSW-PPT-01
Capaciteit max output [ton]	6
Buisafmetingen [mm]	16-32
Afmetingen (breedte x lengte x hoogte) [mm]	110x420x70
Gewicht [kg]	3,75

Productoverzicht

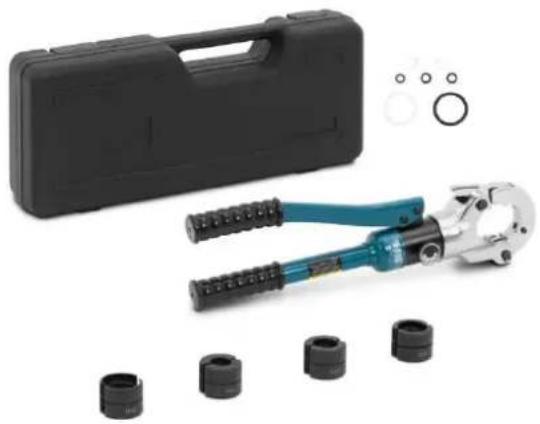

Het product is een speciaal gereedschap dat is ontworpen om connectoren, zoals kabelschoenen of klemmen, stevig aan elektrische draden te bevestigen met behulp van hydraulische druk. Het product wordt veel gebruikt bij elektrische installaties, autoreparaties en telecommunicatie om sterke, betrouwbare verbindingen te garanderen die bestand zijn tegen hoge elektrische belastingen. Het hydraulische mechanisme versterkt de kracht, waardoor u gemakkelijker consistente, nauwkeurige krimpbewerkingen kunt uitvoeren zonder handmatige inspanning. Dit zorgt voor optimale prestaties en duurzaamheid.

De gebruiker is aansprakelijk voor schade die voortvloeit uit onbedoeld gebruik van het product.

Gebruik

WAARSCHUWING

- Lees alle instructies en veiligheidsinformatie in deze handleiding zorgvuldig door voordat u dit gereedschap bedient of onderhoudt. Als u dit niet doet, kunnen er

leidingen en fittingen beschadigd raken.

• Gevaar voor elektrische schokken: Dit gereedschap is niet geïsoleerd. Gebruik geschikte beschermende uitrusting wanneer u dit apparaat in de buurt van onder spanning staande elektrische leidingen gebruikt.
• Gebruik het gereedschap NIET zonder dat de persmatrijzen zijn geïnstalleerd.
• Gevaar door hoge druk: controleer niet met uw vingers of handen op olielekken. Olie onder hoge druk kan gemakkelijk de huid doorboren en ernstig letsel veroorzaken.

VOORZICHTIGHEID

- Controleer het gereedschap vóór gebruik. Controleer op losse schroeven, verkeerde uitlijning of vastlopen van bewegende onderdelen, gebarsten of gebroken onderdelen of andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Vervang versleten of beschadigde onderdelen. Een beschadigd of onjuist gemonteerd gereedschap kan storingen veroorzaken en schade aan pijpfittingen veroorzaken.

BELANGRIJK

• Stof of lucht in de machine kan de afdichtingsset beschadigen en ervoor zorgen dat het gereedschap niet meer werkt. Zorg ervoor dat de olie helder is wanneer u de olie ververst. Wacht even totdat alle olie uit de oliezak is verdwenen voordat u de olieplug weer plaatst.
• Plaats het gereedschap niet in een bankschroef. Het hydraulische persgereedschap is ontworpen voor bediening met de hand.
• Kies de juiste maat persmatrijzen (2), afhankelijk van de ronde rand van de onderste matrijsbasis (3) en de bovenste gereedschapskop (1). Druk de matrijzenvergrendeling (17) diep in en plaats de matrijzen en houd ze vast.
• Sluit de kopgrendel (5) volledig.
• Draai de ontgrendelingsknop en draai deze vast zodat de matrijzen sluiten. Zorg ervoor dat de matrijzen (2) goed gesloten zijn en niet scheef staan.
• Til de kopvergrendeling (5) op om de bovenste kop van het persgereedschap (1) te openen.
• Gebruik de tool nu.
• Wanneer het persen voltooid is, draait u aan de ontgrendelingsknop om de onderste matrijsbasis (3) terug te trekken.

OPMERKING

• Maak de buitenkant van het gereedschap schoon met een vochtige doek en smeer er roestwerende olie op.
• Bewaar het gereedschap op een droge plaats en houd het schoon.

Gebruiksaanwijzing

1. Controleer of er een geschikte werkplek is.

2. Controleer het uit te voeren werk en bepaal welke gereedschappen en matrijzen geschikt zijn voor de toepassing, conform de specificaties. Het gebruik van de verkeerde apparatuur voor een toepassing kan letsel veroorzaken, het gereedschap beschadigen en onvolledige verbindingen veroorzaken.

3. Zorg ervoor dat alle apparatuur is geïnspecteerd en geïnstalleerd volgens de instructies.

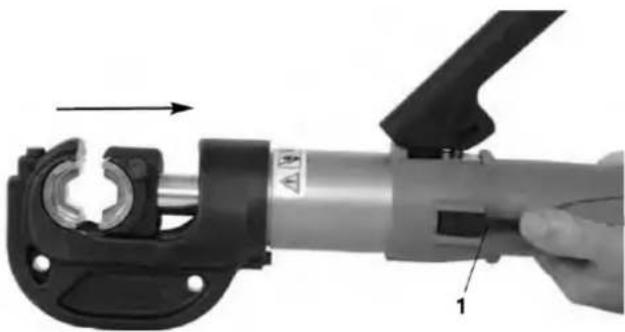

4. Matrijzen in de krimpkop verwijderen/installeren. Druk op de ontgrendelingshendel om de beweegbare matrijshouder volledig in te trekken (Figuur 1).

Figuur 1 Volledig intrekkende matrijshouder

1- Ontgrendelingshendel

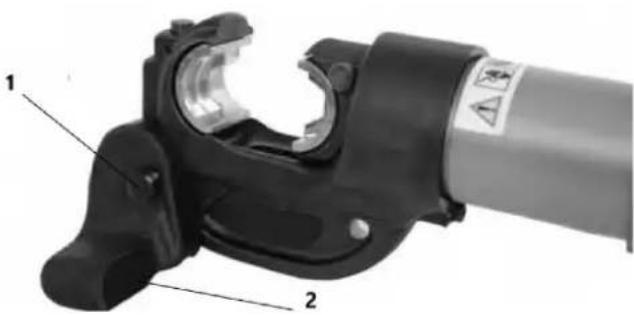

Figuur 2 – A. Matrijzen uitgelijnd B. Matrijzen niet uitgelijnd

1- Die-ontgrendelingsknoppen

Druk op de ontgrendelknoppen van de matrijzen zodat de matrijzen zijdelings in en uit de matrijshouders kunnen schuiven. Forceer de matrijzen niet in de matrijshouders. De matrijzen moeten goed en stevig passen en de krimpprofielen moeten uitgelijnd zijn (afbeelding 2). Matrijzen mogen niet bewegen tenzij de matrijsontgrendelingsknop is ingedrukt. Gebruik altijd een bijpassende set matrijzen. Als er problemen zijn met de juiste pasvorm van de matrijs, mag u het gereedschap niet gebruiken. Gebruik het gereedschap niet zonder dat de matrijzen zijn geïnstalleerd.

1. De Crimp Head Stand verwijderen/installeren.

Wanneer u met de crimptool op de grond werkt, kunt u de crimpkopstandaard gebruiken om de crimptool te ondersteunen en te stabiliseren.

Figuur 3 De krimpkop op de standaard installeren

1- Vergrendelingspen

2- Crimp-kopstandaard

De standaard wordt met een borgpen door een gat aan de krimpkop bevestigd. Plaats de borgpen volledig terug. Zie figuur 3.

1. Maak de verbinding gereed voor het krimpen volgens de instructies van de fabrikant van de connector.

2. Druk op de ontgrendelingshendel om de bewegende matrijshouder volledig in te trekken.

3. Volg alle instructies van de fabrikanten van de compressieconnectoren voor de plaats van de krimp. Voor sommige draaddiktes is meer dan één krimp per verbinding nodig.

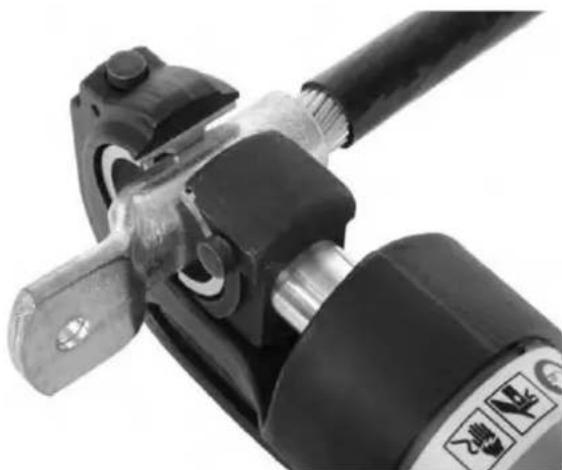

Centreer de connector recht tegen het krimpprofiel in de stationaire matrijs. Een onjuiste plaatsing kan resulteren in een onjuiste krimp of schade aan de apparatuur.

Als u één enkele krimp maakt, lijnt u de matrijzen uit met de lijn op de connector. Als u meerdere keren op de connector klemt, zorg er dan voor dat er voldoende ruimte is om de klemmingen gelijkmatig tussen de kabelschoenen te verdelen.

Figuur 4 De connector uitlijnen

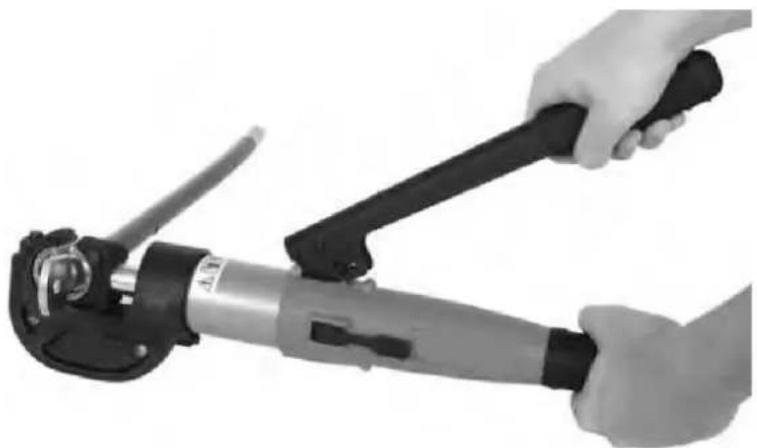

1. Zorg dat uw handen niet in de buurt komen van de matrijzen en andere bewegende onderdelen en pomp met de beweegbare hendel om de bewegende matrijs vooruit te bewegen totdat de matrijzen de connector lichtjes raken. Controleer of de connector goed in de matrijzen zit (Figuur 4).

Figuur 5 Gebruik van een krimptang

1. Blijf pompen met de beweegbare hendel totdat het overdrukventiel wordt geactiveerd. Dit wordt aangegeven door een plotselinge en aanzienlijke afname van de hendelkracht. Er kan ook een ploppend geluid te horen zijn. Controleer de matrijzen visueel terwijl het overdrukventiel wordt geactiveerd. Ze moeten elkaar raken of er heel dicht bij in de buurt zijn. (Zie afbeelding 6.) Gebruik geen verlengstukken voor de handgreep, deze kunnen het gereedschap beschadigen of wegglijden en letsel veroorzaken.

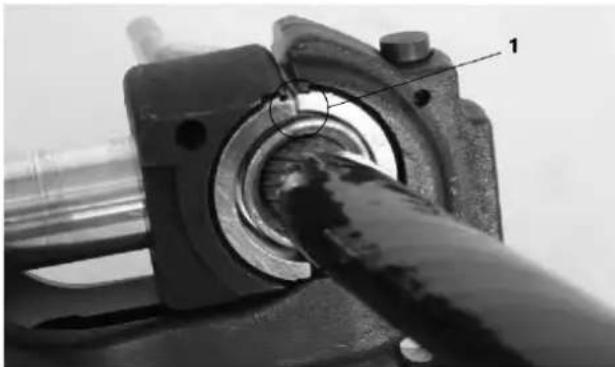

Figuur 6 Inspectie van matrijzen terwijl het overdrukventiel wordt geactiveerd

Trek de beweegbare matrijs niet terug totdat het overdrukventiel wordt geactiveerd. Als het overdrukventiel niet wordt geactiveerd, is de krimp niet voltooid en moet deze worden herhaald.

1. Druk op de ontgrendelingshendel om de bewegende matrijs terug te trekken. Verplaats indien nodig de kop en herhaal de procedure voor meerdere krimpverbindingen. Volg daarbij de instructies van de fabrikant van de connector voor de juiste plaats van de krimpverbindingen.

2. Verwijder de klemverbinding van de kop.

3. Controleer en test de verbinding volgens de instructies van de connectorfabrikant, de gangbare praktijk en de toepasselijke codes.

Reiniging en onderhoud

WAARSCHUWING Onderhoud het gereedschap volgens deze procedures om de levensduur van het product te verlengen en het risico op letsel te verkleinen.

Schoonmaak

Veeg na elk gebruik eventuele olie of vuil van de krimptang en de matrijzen met een schone, droge, zachte doek. Besteed speciale aandacht aan de bewegende kopram om vuil of gruis te verwijderen dat krassen op gepolijste onderdelen of schade aan afdichtingen kan veroorzaken.

Smering

Breng maandelijks, of indien nodig vaker, een lichte machineolie of vet aan op de draaipunten van de handgreep. Veeg overtollig smeermiddel weg.

Vereist onderhoud

Het gereedschap moet eenmaal per jaar worden onderhouden, of vaker bij intensief gebruik of onder extreme omstandigheden. Bij dit onderhoud wordt de uitvoerkracht van het gereedschap gecontroleerd en wordt de hydraulische vloeistof vervangen.

Opslag

Bewaar het gereedschap in de draagtas en bewaar het op een droge, afgesloten plaats, buiten bereik van kinderen en mensen die niet bekend zijn met dergelijk gereedschap. Het elektrische gereedschap is gevaarlijk in handen van ongetrainde gebruikers. De temperatuur in de opslagruimte moet tussen de -20°C en 40°C (-4°F en 104°F) liggen en de luchtvochtigheid moet lager zijn dan 80% RV.

Beschikbaarheid

Delen van dit gereedschap bevatten waardevolle materialen en kunnen gerecycled worden. Er zijn bedrijven in de buurt die gespecialiseerd zijn in recycling. Voer de componenten en de olie af volgens de geldende voorschriften. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor meer informatie.

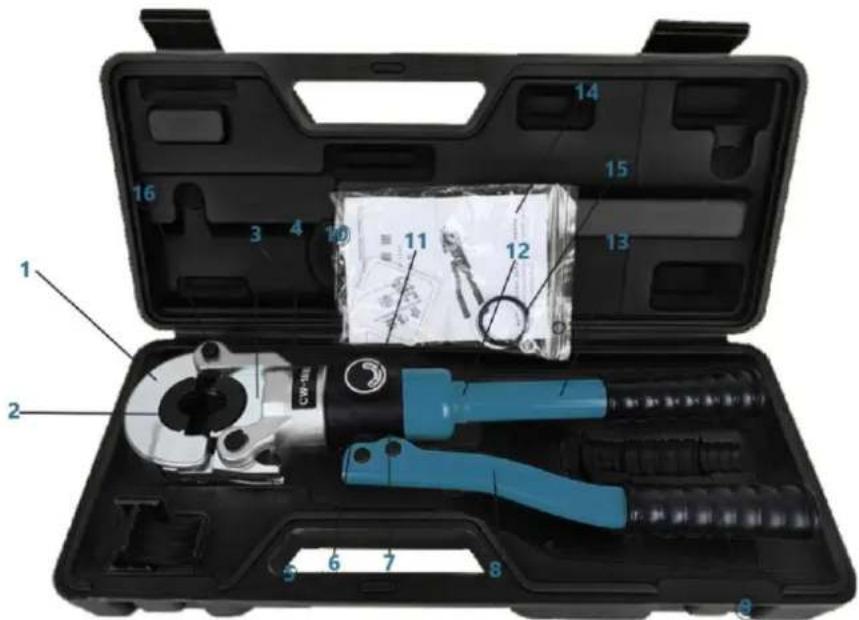

Onderdelen

3- Onderste matrijsbasis

4- Onderste gereedschapskop

5- Hoofdgrendel

6- Handvat basis

7- Pompende kern

8- Actieve handgreep

9- Handvathuls

10- Cilinder

11- AAN/UIT-schakelaar

12- Stevige handgreep

13- LET OP-label

14- Gebruiksaanwijzing

15- Reserve afdichtingsset

16- Vergrendelingspen
