РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PPT-01 MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Хидравлични кримпващи клещи
Модел	MSW-PPT-01
Максимален капацитет [топ]	6
Размери натръбата [mm]	16-32
Размери (ширина х дължина х височина) [mm]	110 x 420 x 70
Тегло [kg]	3,75

Преглед на продукта

Продуктът е специализиран инструмент, предназначен за сигурно закрепване на конектори, като накрайници или клеми, към електрически проводници чрез хидравлично налягане. Продуктът обикновено се използва в електрически инсталации, ремонт на автомобили и телекомуникации, за да осигури здрави и надеждни връзки, които могат да издържат на високи електрически натоварвания. Хидравличният механизъм усилва силата, което улеснява постигането на последователни, прецизни кримпвания без ръчно усилие, осигурявайки оптимална производителност и издръжливост.

Потребителят е отговорен за всички щети, произтичащи от употребата на продукта не по предназначение.

Използване

ПРЕДУПРЕЖДЕНИЕ

• Прочетете и разберете всички инструкции и информация за безопасност в това ръководство, преди да работите или обслужвате този инструмент. Неспазването на това може да доведе до повреда на тръбите и фитингите.
• Опасност от електрически удар: Този инструмент не е изолиран. Използвайте подходящо защитно оборудване, когато работите с този уред в близост до електрически проводници под напрежение.
  • НЕ работе с инструмента без монтирани пресоващи матрици.
• Опасност от високо налягане: Не използвайте пръсти или ръце, за да проверите за течове на масло. Маслото под високо налягане може лесно да пробие кожата, причинявайки сериозни наранявания.

ВНИМАНИЕ!

- Проверете инструмента преди употреба. Проверете за разхлабени винтове, разместване или залепване на движещи се части, напукани или счупени части или всяко друго състояние, което може да повлияе на безопасната му работа. Сменете всички износени или повредени части. Повреден или неправилно сглобен инструмент може да се повреди, да причини повреда на тръбните фитинги.

ВАЖНО

• Прахът или въздухът вътре в машината ще повредят комплекта за запечатване и ще доведат до загуба на функция на инструмента. Уверете се, че маслото е чисто, когато сменяте масло. Изчакайте известно време и източете напълно маслото от торбата за масло, преди да поставите пробката за масло.
• Не поставяйте инструмента в менгеме. Инструментът за хидравлична преса е предназначен за ръчна работа.
• Изберете правилния размер пресоващи матрици (2) според кръглия ръб на долната основа на матрицата (3) и горната глава на инструмента (1). Натиснете дълбоко фиксатора на матрицата (17) и поставете матрицата и я дръжте стабилно.
  • Затворете ключалката на главата (5) напълно.
• Завъртете и затегнете копчето за освобождаване, за да затворите матриците, уверете се, че матриците (2) са затворени плътно и не са поставени неправилно.
• Повдигнете ключалката на главата (5), за да отворите горната глава на притискация инструмент (1).
  • Използвайте инструмента сега.
• Когато пресоването приключи, завъртете копчето за освобождаване, за да приберете долната основа на матрицата (3).

ЗАБЕЛЕЖКА

• Почистете външната повърхност на инструмента с влажна кърпа и намажете с масло против ръжда.
  • Съхранявайте на сухо място, поддържайте инструмента чист.

Инструкции за експлоатация

1. Проверете за подходяща работна зона.

2. Проверете работата, която трябва да се извърши, и определете правилния инструмент и
   матрици за приложението според техните спецификации. Използването на неправилно
   оборудване за приложение може да причини нараняване, да повреди инструмента и да направи
   непълни връзки.

3. Уверете се, че цялото оборудване е проверено и настроено, както е указано в техните
   инструкции.

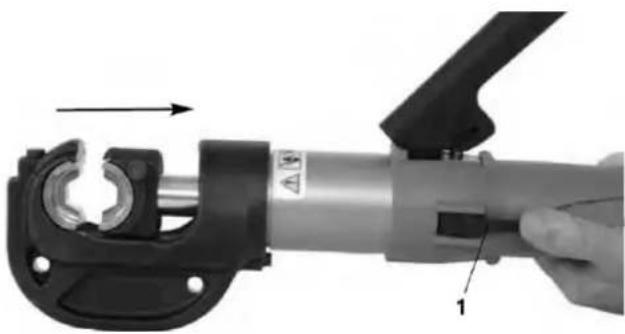

4. Премахване/Инсталиране на матрици в кримпваща глава. Натиснете лоста за освобождаване, за
   да приберете напълно подвижния държач на матрицата (Фигура 1).

Фигура 1 Напълно прибиращ седържач на матрицат

a

1- Освободетелоста

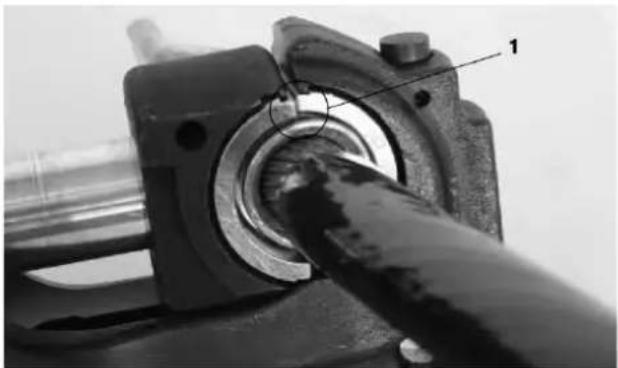

Фигура 2 – А. Матрицата е подравнена В. Матрицата е неправилно подравнена
1- Бутониза освобождаванена матрицата

Натиснете бутоните за освобождаване на матрицата, за да позволите на матриците да се плъзгат странично навътре и извън държачите на матрицата. Не поставяйте насила матриците в държачите на матрицата. Матриците трябва да прилягат плътно и сигурно, а профилите за гофриране трябва да са подравнени (Фигура 2). Матрицата не трябва да се движи, освен ако бутонът за освобождаване на матрицата не е натиснат. Винаги използвайте съвпадащ комплект

матрици. Ако има някакви проблеми относно правилното напасване на матрицата, не използвайте инструмента. Не работете с инструмента без монтирани матрици.

1. Премахване/Инсталиране на стойката за кримпваша глава.

Когато работите с инструмента за кримпване на земята, стойката на главата за кримпване може да се използва за поддържане и стабилизиране на инструмента за кримпване.

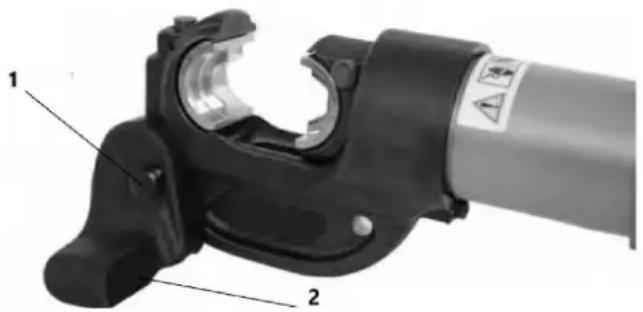

Фигура 3 Инсталиране накримпвашата главана ст ойката

1- Пинзазаключване

Стойката се монтира към кримпвращата глава със заключващ щифт през отвор. Поставете докрай заключващия щифт. Вижте фигура 3.

1. Подгответе връзката за кримпване според инструкциите на производителя на конектора.

2. Натиснете освобождаващия лост, за да приберете напълно подвижния държач на матрицата.

3. Следвайте всички инструкции на производителите на конектори за компресиране за местоположението на кримпване. Някои размери на проводниците може да изискват повече от едно гофриране на връзка.

Центрирайте съединителя право спрямо профила на гофриране в неподвижната матрица. Неправилното поставяне може да доведе до неправилно нагъване или повреда на оборудването.

Ако правите единично кримпване, подредете матриците в рамките на линията на конектора. Ако правите множество гофрове на конектора, уверете се, че има достатъчно място за равномерно разпределение на гофровете между линиите на накрайниците.

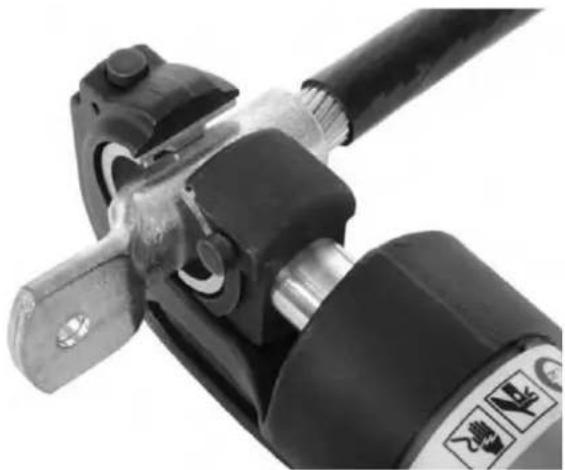

Фигура 4 Подравняванена съединителя

1. С ръце далеч от матриците и другите движещи се части, изпомпвайте подвижната дръжка, за да придвижите движещата се матрица, докато матриците леко докоснат конектора. Уверете се, че съединителят е правилно разположен в матриците (Фигура 4).

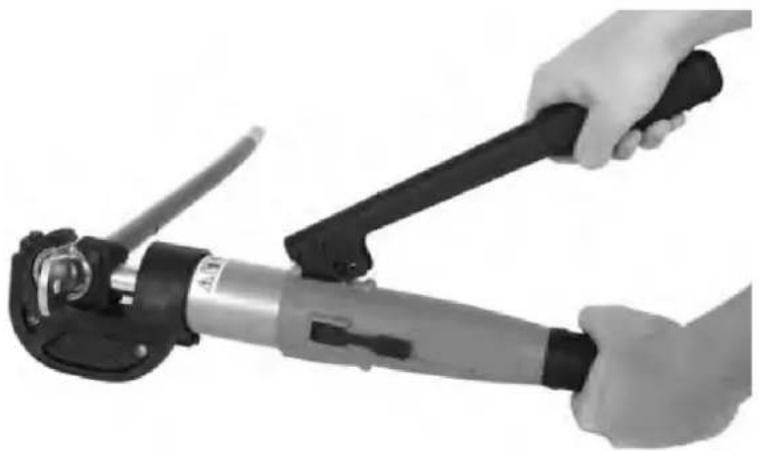

Фигура 5 Използване на Crimp Tool

1. Продължете да помпате подвижната дръжка, докато се активира предпазният клапан. Това се показва от внезапно и значително намаляване на силата на дръжката. Може също да се чуе звуков пукащ звук. Визуално проверете матриците, докато предпазният клапан се активира – те трябва да се докосват или много близо до това. (Вижте Фигура 6.) Не използвайте удължители на дръжките, те могат да повредят инструмента или да се подхлъзнат и да причинят нараняване.

Не прибирайте подвижната матрица, докато не се активира предпазният клапан. Ако предпазният клапан не се активира, кримпването не е завършено и трябва да се повтори.

1. Натиснете освобождаващия лост, за да приберете подвижната матрица. Ако е необходимо, преместете главата и повторете процедурата за множество кримпвания, като следвате инструкциите на производителя на конектора за местоположението на кримпване.

2. Отстранете гофрираната връзка от главата.

3. Проверете и тествайте връзката в съответствие с инструкциите на производителя на съединителя, нормалната практика и приложимите кодове.

Почистване и поддръжка

ПРЕДУПРЕЖДЕНИЕ Поддържайте инструмента в съответствие с тези процедури, за да удължите живота на продукта и да намалите риска от нараняване.

Почистване

След всяка употреба избършете маслото или мръсотията от инструмента за кримпване и матриците с чиста, суха и мека кърпа. Обърнете специално внимание на шайбата на подвижната глава, за да отстраните всякаква мръсотия или отломки, които биха могли да надраскат полираните части или да повредят уплътненията.

Смазване

Всеки месец или по-често, ако е необходимо, нанасяйте леко машинно масло или грес върху точките на въртене на дръжката. Избършете излишния лубрикант.

Необходима поддръжка

Инструментът трябва да се поддържа веднъж годишно или по-често при интензивна употреба или при екстремни условия. Тази поддръжка ще включва проверка на изходната сила на инструмента и смяна на хидравличната течност.

Съхранение

Съхранявайте инструмента в куфара и го поставете на сухо, защитено място, недостъпно за деца и хора, които не са запознати с такива инструменти. Електрическият инструмент е опасен в ръцете на необучени потребители. Температурата на мястото за съхранение трябва да бъде между -20°C до 40°C (-4°F до 104°F) и влажност под 80% RH.

Изхвърляне

Части от този инструмент съдържат ценни материали и могат да бъдат рециклирани. Има компании, специализирани в рециклирането, които могат да бъдат намерени на местно ниво. Изхвърлете компонентите и маслото в съответствие с всички приложими разпоредби. Свържете се с местния орган за управление на отпадъците за повече информация.

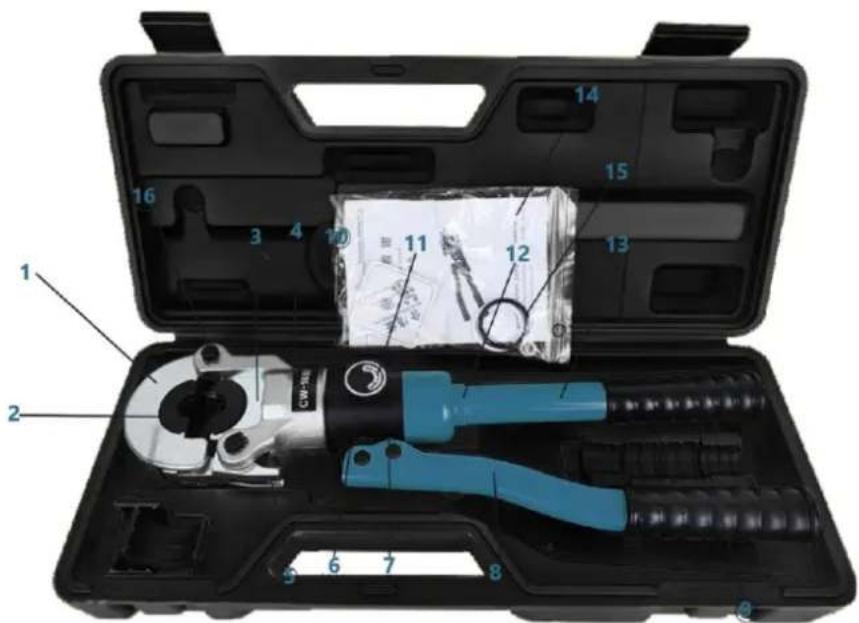

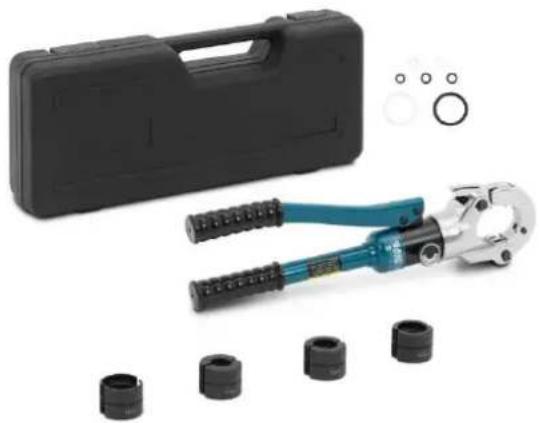

Части

3- Основа на долната матрица

14- Ръководство за употреба

15- Резервен уплътнителен комплект

16- Пин за заключване
