PPT-01 - Hydraulinen puristin MSW - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hydraulinen puristuspihdit
Merkki	MSW
Malli	PPT-01 (MSW-PPT-01)
Maksimikapasiteetti	6 tonnia
Yhteensopivat putkikoot	16 - 32 mm
Mitat (P x L x K)	420 x 110 x 70 mm
Paino	3,75 kg
Käyttövoima	Käsikäyttöinen (hydraulinen käsipumppu)
Hydrauliöljyn tyyppi	Tavallinen hydrauliöljy
Öljysäiliön tilavuus	Ei määritelty, tyhjennetään kokonaan vaihdon yhteydessä
Käyttöpaine	Ylipaineventtiilin aktivoituminen (kuuluva naksahdus)
Luokka	Hydraulinen puristin
Käyttöalueet	Sähköasennukset, autokorjaukset, tietoliikenne
Runkomateriaali	Teräs, pinnoitettu kahva
Päätoiminnot	Liittimien, koskettimien ja napojen puristus hydraulisella paineella
Toimitukseen sisältyy	Puristin, puristusmatriisit, tiivisteiden varaosasetti, lukitustappi, käyttöohje
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla, voitele kahvan nivelkohdat kuukausittain, vuosihuolto
Turvallisuus	Älä käytä ilman matriiseja, käytä henkilösuojaimia, tarkista vuodot pahvilla, älä käytä kahvan jatkeita
Varaosat ja korjattavuus	Vaihtomatriisit, tiivistesarja, tiivisteet saatavana
Yleistä tietoa	Säilytyslämpötila: -20°C - 40°C, kosteus < 80% RH, lasten ulottumattomissa

Usein kysytyt kysymykset - PPT-01 MSW

Miten puristusmatriisit asennetaan?

Paina lukituksen vapautusvipua vetääksesi liikkuvan matriisitelineen kokonaan sisään. Paina matriisien lukituksen vapautuspainikkeita ja liu'uta matriisit sivuttain tukiin. Varmista, että puristusprofiilit ovat kohdakkain (katso kuva 2). Älä koskaan pakota matriiseja.

Mikä on tämän hydraulipuristimen maksimikapasiteetti?

Maksimikapasiteetti on 6 tonnia.

Miten tiedän, että puristus on valmis?

Jatka pumppaamista, kunnes ylipaineventtiili aktivoituu. Tuntuu äkillinen voiman väheneminen kahvassa ja kuuluva naksahdus. Tällöin matriisien tulee koskettaa toisiaan tai olla hyvin lähellä.

Mitä tehdä, jos ylipaineventtiili ei aktivoidu?

Puristus ei ole valmis. Älä vedä liikkuvaa matriisia takaisin ennen aktivointia. Toista toimenpide ja jos ongelma jatkuu, tarkista matriisien asennus ja työkalun kunto.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista työkalu ja matriisit jokaisen käytön jälkeen. Voitele kahvan kääntöpisteet kevyellä öljyllä kerran kuukaudessa. Täysi huolto (voiman tarkistus ja hydrauliöljyn vaihto) suositellaan kerran vuodessa.

Voinko käyttää työkalua ilman matriiseja?

Ei, älä koskaan käytä työkalua ilman asennettuja puristusmatriiseja. Tämä voi vahingoittaa työkalua ja aiheuttaa vammoja.

Miten hydrauliöljy vaihdetaan?

Varmista, että öljy on kirkasta. Odota hetki ja poista öljy säiliöstä kokonaan ennen öljytulpan asettamista. Käytä tavallista hydrauliöljyä. Katso yksityiskohdat käyttöohjeesta.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä henkilösuojaimia (PPE). Älä tarkista öljyvuotoja sormilla (ruiskutusvaara). Älä käytä kahvan jatkeita. Pidä kädet etäällä liikkuvista osista.

Miten työkalu säilytetään?

Säilytä työkalu kuljetuskotelossaan kuivassa ja turvallisessa paikassa, lasten ulottumattomissa. Säilytyslämpötilan tulee olla -20 °C - 40 °C ja kosteuden alle 80 % RH.

Mitä tehdä, jos matriisit ovat väärin kohdistettuja?

Jos matriisit eivät ole oikein kohdistettuja (katso kuva 2), älä käytä työkalua. Tarkista, että matriisit on asetettu kunnolla ja lukituksen vapautuspainikkeet ovat paikallaan. Väärä kohdistus voi vahingoittaa liitintä tai työkalua.

KÄYTTÖOHJE PPT-01 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Hydrauliset puristuspihdit
Malli	MSW-PPT-01
Suurin kapasiteetti [tonnia]	6
Putken mitat [mm]	16-32
Mitat (leveys x pituus x korkeus) [mm]	110x420x70
Paino [kg]	3,75

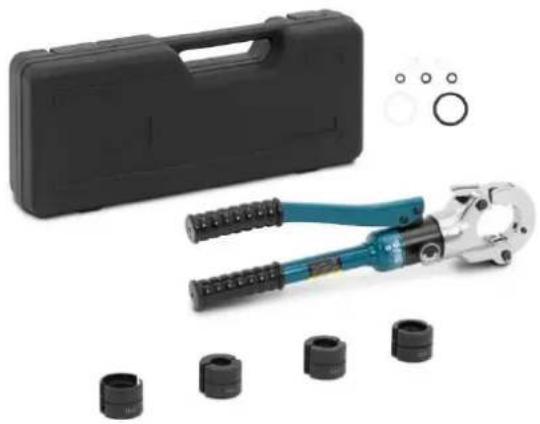

Tuotteen yleiskatsaus

Tuote on erikoistyökalu, joka on suunniteltu kiinnittämään turvallisesti liittimet, kuten korvakkeet tai liittimet, sähköjohtoihin hydraulisella paineella. Tuotetta käytetään yleisesti sähköasennuksissa, autokorjauksissa ja tietoliikenteessä, jotta varmistetaan vahvat, luotettavat liitännät, jotka kestävät suuria sähkökuormia. Hydraulinen mekanismi vahvistaa voimaa, mikä helpottaa tasaisten, tarkkojen puristusten saavuttamista ilman manuaalista ponnistelua, mikä varmistaa optimaalisen suorituskyvyn ja kestävyyden.

Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat tuotteen tahattomasta käytöstä.

Käyttö

VAROITUS

• Lue ja ymmärrä kaikki tämän oppaan ohjeet ja turvallisuustiedot ennen tämän työkalun käyttöä tai huoltoa. Jos näin ei tehdä, putket ja liittimet voivat vaurioitua.
  • Sähköiskun vaara: Tätä työkalua ei ole eristetty. Käytä asianmukaisia suojavarusteita,

kun käytät tätä laitetta jännitteellisten sähkölinjojen lähellä.

• ÄLÄ käytä työkalua ilman, että puristusmuotti on asennettu.
• Korkean paineen vaara: Älä käytä sormia tai käsiä öljyvuotojen tarkistamiseen. Korkeapaineinen öljy voi helposti puhkaista ihoa ja aiheuttaa vakavia vammoja.

VAROITUS

- Tarkista työkalu ennen käyttöä. Tarkista löystyneet ruuvit, liikkuvien osien kohdistusvirhe tai kiinnittyminen, halkeamia tai rikkoutuneita osia tai muita olosuhteita, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Vaihda kuluneet tai vaurioituneet osat. Vaurioitunut tai väärin koottu työkalu voi toimia väärin ja aiheuttaa putkiliittimien vaurioita.

TÄRKEÄÄ

• Koneen sisällä oleva pöly tai ilma vahingoittaa tiivistesarjaa ja aiheuttaa työkalun toiminnan menettämisen. Varmista, että öljy on kirkasta, kun vaihdat öljyä. Odota hetki ja tyhjennä öljy kokonaan öljypussista ennen kuin asetat öljytulpan paikalleen.
• Älä aseta työkalua ruuvipuristimeen. Hydraulinen puristustyökalu on suunniteltu käsikäyttöön.
• Valitse oikean kokoiset puristussuuttimet (2) alemman muottipohjan (3) ja ylemmän työkalupään (1) pyöreän reunan mukaan. Paina meistinlukkoa (17) syvään ja aseta meistit paikalleen ja pidä paikallaan.
• Sulje pääsalpa (5) kokonaan.
• Käännä ja kiristä vapautusnuppia, jotta meistit sulkeutuvat. Varmista, että meistit (2) sulkeutuvat tiukasti eivätkä ole viallisia.
  • Nosta pään salpaa (5) avataksesi puristustyökalun yläpään (1).
• Käytä työkalua nyt.
• Kun puristustyö on valmis, käännä vapautusnuppia vetääksesi pohjamuotin pohjan (3) sisään.

HUOM

• Puhdista työkalun ulkopinta kostealla liinalla ja voitele ruosteenestoöljyllä.
• Säilytä kuivassa ympäristössä, pidä työkalu puhtaana.

Käyttöohjeet

1. Tarkista sopiva työalue.
2. Tarkasta suoritettava työ ja määritä oikea työkalu ja muotit sovellukseen niiden teknisten tietojen mukaan. Väärän laitteen käyttö sovellukseen voi aiheuttaa loukkaantumisen, vahingoittaa työkalua ja tehdä epätäydellisiä liitäntöjä.
3. Varmista, että kaikki laitteet on tarkastettu ja asetettu niiden ohjeiden mukaisesti.

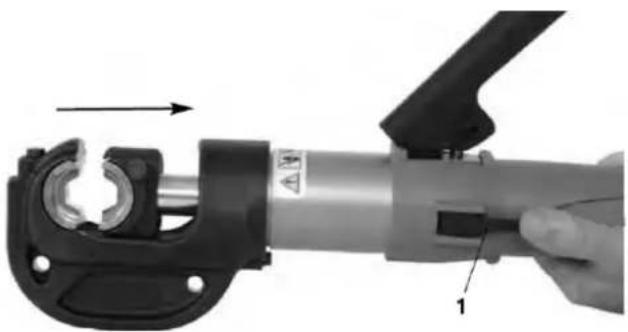

4. Irrotus/asennus meistit puristuspäässä. Paina vapautusvipua vetääksesi liikkuvan muotin pidikkeen kokonaan sisään (kuva 1).

Kuva 1 Täysin sisäänvetyvä muotin pidike

1- Vapautusvipu

Kuva 2 – A. Muottikappaleet kohdistettu B. Terät väärin kohdistettu

1- Die Vapautuspainikkeet

Paina muotin vapautuspainikkeita, jotta meistit voivat liukua sivusuunnassa meistinpitimiin ja niistä ulos. Älä pakota muotteja muotinpitimiin. Muottien tulee sopia tiukasti ja tukevasti, ja puristusprofiilien tulee olla kohdakkain (kuva 2). Meistit eivät saa liikkua, ellei meistin vapautuspainiketta ole painettu. Käytä aina vastaavia muottisarjaa. Älä käytä työkalua, jos muotin oikeaan sovitukseen liittyy ongelmia. Älä käytä työkalua ilman, että muotteja on asennettu.

5. Puristuspäätelineen irrotus/asennus.

Kun työskentelet puristustyökalun kanssa maassa, puristuspäätelinettä voidaan käyttää tukemaan ja vakauttamaan puristustyökalua.

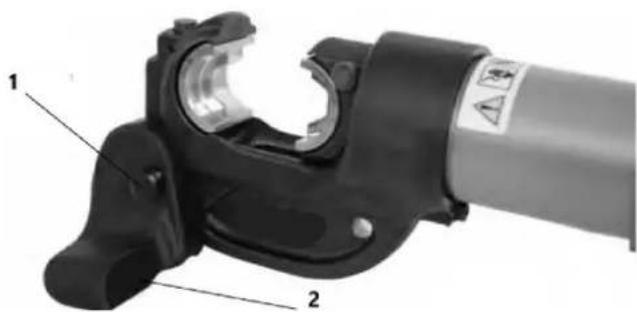

Kuva 3 Puristuspään asentaminen telineeseen

1- Lukitusnasta

2- Puristuspääteline

Jalusta kiinnitetään puristuspäähän lukitustapilla reiän läpi. Aseta lukkotappi kokonaan sisään. Katso kuva 3.

1. Valmistele puristusliitos liittimen valmistajan ohjeiden mukaisesti.

2. Paina vapautusvipua vetääksesi liikkuvan muotin pidikkeen kokonaan sisään.

3. Noudata kaikkia puristusliittimien valmistajien ohjeita puristuspaikan suhteen. Jotkin johdinkoot voivat vaatia useamman kuin yhden puristusliitoksen liitäntää kohti.

Keskitä liitin suoraan kiinteässä muotissa olevaa puristusprofiilia vasten. Väärä sijoitus voi johtaa virheelliseen puristumiseen tai vaurioittaa laitetta.

Jos teet yksittäisen puristuksen, kohdista muotit liittimen linjan sisään. Jos teet useita puristusta liittimeen, varmista, että siinä on tarpeeksi tilaa puristusten tasaamiseksi väliin.

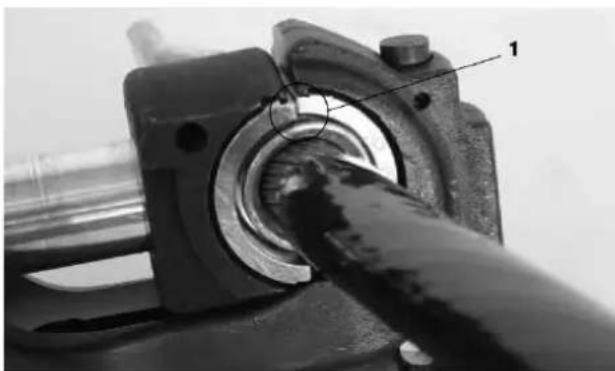

Kuva 4 Liittimen kohdistaminen

1. Pidä kädet poissa suuttimista ja muista liikkuvista osista pumppaamalla liikkuvaa kahvaa liikuttaaksesi liikkuvaa suulaketta, kunnes meistit koskettavat hieman liitintä. Varmista, että liitin on kunnolla paikallaan suulakkeissa (kuva 4).

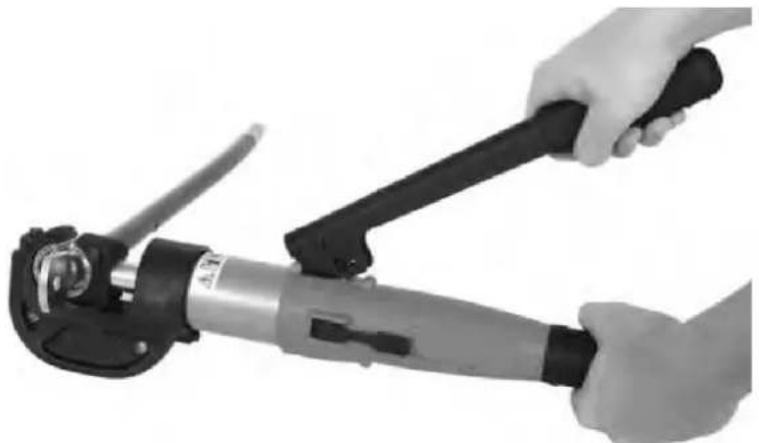

Kuva 5 Puristustyökalun käyttäminen

1. Jatka liikkuvan kahvan pumppaamista, kunnes paineenalennusventtiili aktivoituu. Tämän osoittaa äkillinen ja merkittävä kahvavoiman väheneminen. Kuuluu myös poksahtava ääni. Tarkasta suuttimet silmämääräisesti, kun paineenalennusventtiili aktivoituu – niiden tulee koskettaa tai olla hyvin lähellä kosketusta. (Katso kuva 6.) Älä käytä kahvan jatkeita, sillä ne voivat vahingoittaa työkalua tai luistaa ja aiheuttaa loukkaantumisen.

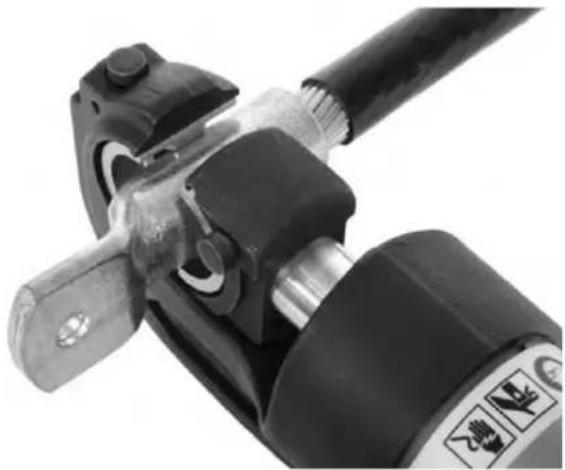

Kuva 6 Muottien tarkastus paineenalennusventtiilin aktivoituessa

Älä vedä liikkuvaa suulaketta sisään ennen kuin paineenalennusventtiili aktivoituu. Jos paineenalennusventtiili ei aktivoidu, puristus ei ole täydellinen ja se on toistettava.

1. Paina vapautusvipua vetääksesi liikkuvan muotti sisään. Siirrä tarvittaessa päätä ja toista toimenpide useiden puristusten kohdalla noudattaen liittimen valmistajan puristuspaikan ohjeita.

2. Irrota puristusliitos päästä.

3. Tarkista ja testaa liitäntä liittimen valmistajan ohjeiden, normaalin käytännön ja sovellettavien ohjeiden mukaisesti.

Puhdistus ja huolto

VAROITUS Huolla työkalua näiden menettelytapojen mukaisesti pidentääksesi tuotteen käyttöikää ja vähentääksesi loukkaantumisvaaraa.

Puhdistus

Pyyhi jokaisen käyttökerran jälkeen mahdollinen öljy tai lika puristustyökalusta ja suulakkeesta puhtaalla, kuivalla, pehmeällä liinalla. Kiinnitä erityistä huomiota liikkuvan pään mäntään poistaaksesi kaikki lika tai roskat, jotka voivat naarmuttaa kiillotettuja osia tai vahingoittaa tiivisteitä.

Voitelu

Levitä kahvan kääntöpisteisiin kuukausittain tai tarvittaessa useammin kevyellä koneöljyllä tai rasvalla. Pyyhi ylimääräinen voiteluaine pois.

Vaadittu huolto

Työkalua tulee huoltaa kerran vuodessa tai useammin kovassa käytössä tai äärimmäisissä olosuhteissa. Tämä huolto sisältää työkalun ulostulovoiman tarkistamisen ja hydraulinesteen vaihdon.

Varastointi

Säilytä työkalua kantolaukussa ja aseta se kuivaan, suojattuun paikkaan, joka ei ole lasten ja henkilöiden ulottumattomissa, jotka eivät tunne tällaisia työkaluja. Sähkötyökalu on vaarallinen kouluttamattomien

käyttäjien käsissä. Varastointialueen lämpötilan tulee olla -20 °C - 40 °C (-4 °F - 104 °F) ja kosteuden alle 80 % suhteellisesta kosteudesta.

Hävittäminen

Tämän työkalun osat sisältävät arvokkaita materiaaleja ja ne voidaan kierrättää. On olemassa kierrätykseen erikoistuneita yrityksiä, joita voi löytää paikallisesti. Hävitä komponentit ja öljy kaikkien sovellettavien määräysten mukaisesti. Ota yhteyttä paikalliseen jätehuoltoviranomaiseen saadaksesi lisätietoja.

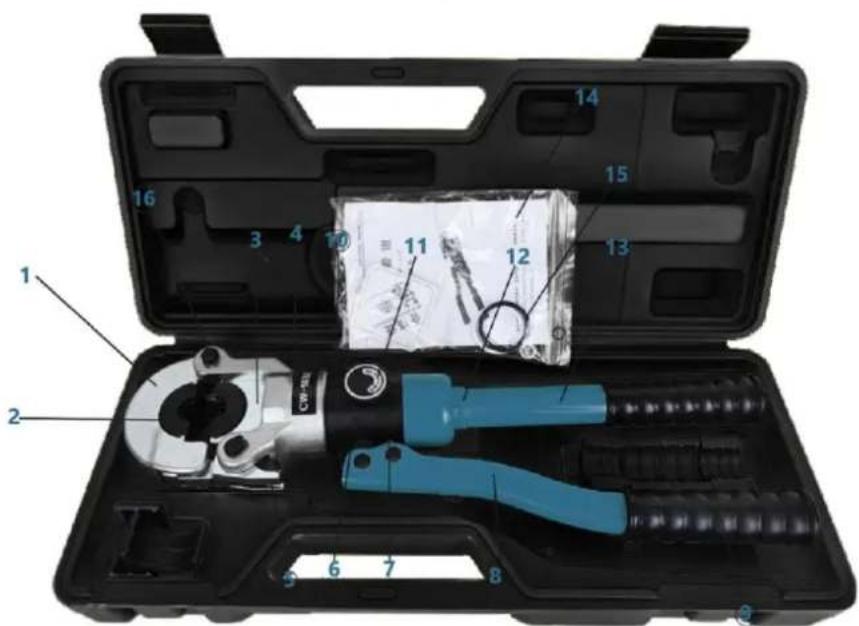

Osat

1- Dupperin pää
2- Puristusmuotti
3- Alin muottipohja
4- Työkalun alaosa
5- Pään salpa
6- Kahvan pohja
7- Pumppausydin
8- Aktiivinen kahva
9- Kahvaholkki
10- Sylinteri
11- ON/OFF-kytkin
12- Kiinteä kahva
13- HUOMIO-tarra
14- Käyttöohje
15- Varatiivistesarja
16- Lukitusnasta
