BRUKSANVISNING PPT-01 MSW

Figur 6 Inspisere dyser när trykkavlastningsventilen aktiveres

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Hydraulisk presstång
Modell	MSW-PPT-01
Kapacitet max utgång [ton]	6
Rörmått [mm]	16-32
Mått (bredd x längd x höjd) [mm]	110x420x70
Vikt [kg]	3,75

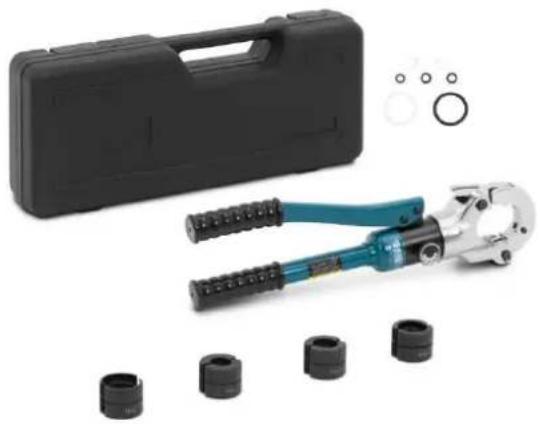

Produktöversikt

Produkten är ett specialiserat verktyg som är utformat för att säkert fästa kopplingar, såsom klackar eller terminaler, till elektriska ledningar med hjälp av hydrauliskt tryck. Produkten används ofta i elektriska installationer, bilreparationer och telekommunikationer för att säkerställa starka, pålitliga anslutningar som tål höga elektriska belastningar. Den hydrauliska mekanismen förstärker kraften, vilket gör det lättare att uppnå konsekventa, exakta krympningar utan manuell ansträngning, vilket säkerställer optimal prestanda och hållbarhet.

Användaren är ansvarig för eventuell skada som uppstår på grund av oavsiktlig användning av produkten.

Användande

WARNING

- Läs och förstå alla instruktioner och säkerhetsinformation i denna handbok innan du använder eller servar detta verktyg. Underlåtenhet att göra det kan leda till skador på

rör och kopplingar.

• Risk för elektriska stötar: Detta verktyg är inte isolerat. Använd lämplig skyddsutrustning när du använder denna enhet nära strömförande elektriska ledningar.
  • Använd INTE verktyget utan att pressformarna är installerade.
• Risk för högt tryck: Använd inte fingrar eller händer för att se efter oljeläckor. Högtrycksolja kan lätt punktera huden och orsaka allvarliga skador.

FÖRSIKTIGHET

- Inspektera verktyget före användning. Kontrollera om det finns lösa skruvar, felinriktning eller fastsättning av rörliga delar, spruckna eller trasiga delar eller andra tillstånd som kan påverka dess säkra funktion. Byt ut alla slitna eller skadade delar. Ett skadat eller felaktigt monterat verktyg kan felaktigt fungera, orsaka skador på rörkopplingar.

VIKTIG

• Dammet eller luften inuti maskinen kommer att skada tätningssatsen och göra att verktyget förlorar sin funktion. Se till att oljan är klar när du byter olja. Vänta en stund och ta ut oljan helt ur oljepåsen innan du sätter i oljepluggen.
• Placera inte verktyget i ett skruvstäd. Det hydrauliska pressverktyget är utformat för handhållen drift.
• Välj rätt storlek på pressformarna (2), enligt den runda kanten på den nedre dynbasen (3) och det övre verktygshuvudet (1). Tryck djupt på dies-låset (17) och sätt in dynorna och håll dem stadigt.
  • Stäng huvudspärren (5) helt.
• Vrid och dra åt frigöringsknappen för att få formarna att stängas, se till att formarna (2) stängs ordentligt och inte är felplacerade.
• Lyft huvudspärren (5) för att öppna pressverktygets övre huvud (1).
• Använd verktyget nu.
• När pressningsarbetet är klart, vrid på frigöringsratten för att dra tillbaka den nedre dynbasen (3).

NOTERA

• Rengör verktygets yttre yta med en fuktig trasa och smeta in med rostskyddande olja.
• Förvara i en torr miljö, håll verktyget rent.

Bruksanvisning

1. Kontrollera om det finns lämpligt arbetsområde.
2. Inspektera arbetet som ska utföras och bestämma rätt verktyg och matriser för applikationen enligt deras specifikationer. Användning av felaktig utrustning för en applikation kan orsaka skador, skada verktyget och göra ofullständiga anslutningar.
3. Se till att all utrustning har inspekterats och installerats enligt instruktionerna.

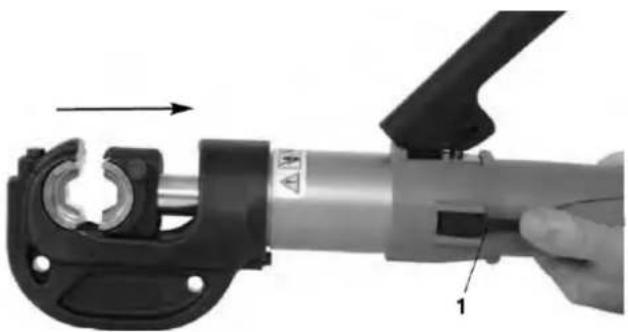

4. Ta bort/installera stansar i presshuvudet. Tryck in frigöringsspaken för att dra in den rörliga formhållaren helt (Figur 1).

Figur 1 Helt indragande formhållare

1- Frigör spaken

1- Utlösningsknappar

Tryck in stansfrigöringsknapparna så att stansarna kan glida i sidled in och ut ur stanshållarna. Tvinga inte in matriser i formhållarna. Formarna ska sitta tätt och säkert, och krimpprofilerna ska passa in (Figur 2). Dyss bör inte röra sig om inte dynans frigöringsknapp är nedtryckt. Använd alltid en matchad uppsättning matriser. Om det finns några problem med korrekt formpassning, använd inte verktyget. Använd inte verktyget utan matriserna installerade.

5. Ta bort/installera presshuvudsstativet.

När du arbetar med Crimp Tool på marken kan crimphuvudstativet användas för att stödja och stabilisera Crimp Tool.

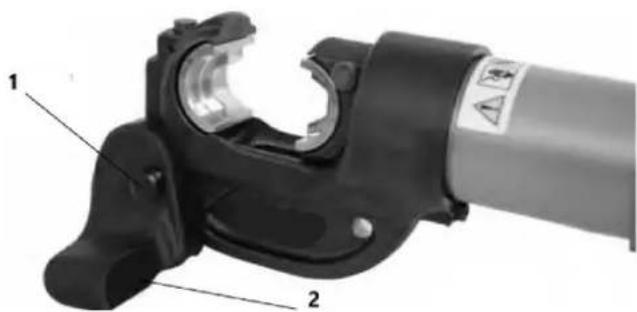

Figur 3 Installation av presshuvudet på stativet

1- Låsstift

2- Crimp Head Stand

Stativet monteras på Crimp Head med en lässtift genom ett hål. Sätt i lässtiftet helt. Se figur 3.

1. Förbered anslutningen för att krympas enligt anvisningarna från kontaktillverkaren.

2. Tryck in frigöringsspaken för att dra in den rörliga formhållaren helt.

3. Följ alla kompressionsanslutningstillverkares instruktioner för krympplacering. Vissa trådstorlekar kan kräva mer än en krympning per anslutning.

Centrera kontaktdonet rakt mot krimpprofilen i den stationära formen. Felaktig placering kan resultera i en felaktig krympning eller skada utrustningen.

Om du gör en enkel krimpning, ställ in formarna inom linjen på kontakten. Om du gör flera krympningar på kontakten, se till att det finns tillräckligt med utrymme för jämnt utrymme för krympningar mellan klacklinjerna.

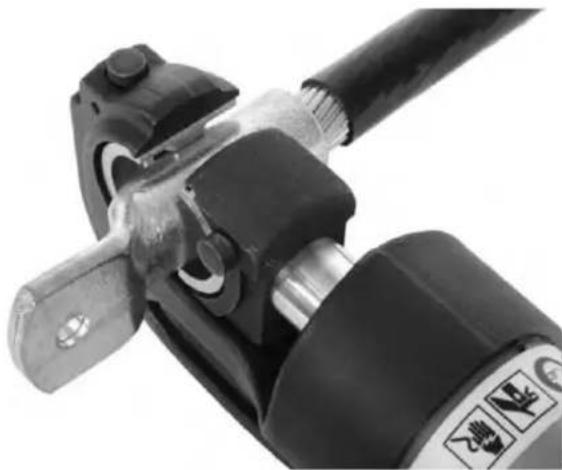

1. Med händerna borta från formarna och andra rörliga delar, pumpa det rörliga handtaget för att föra fram den rörliga formen tills formarna vidrör kontakten något. Kontrollera att kontakten är korrekt placerad i formarna (Figur 4).

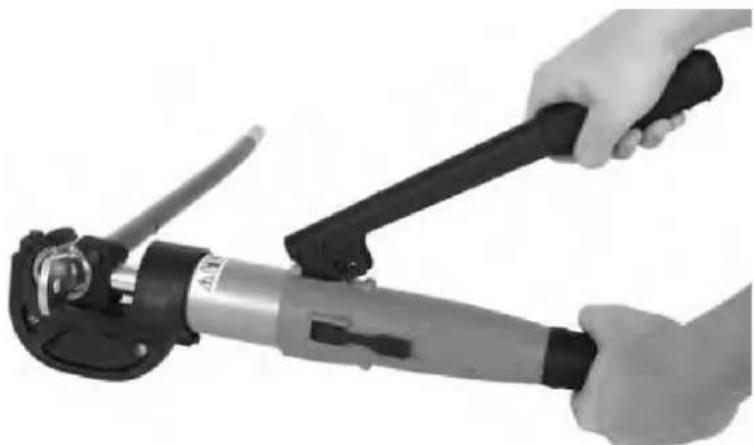

Figur 5 Använda Crimp Tool

1. Fortsätt att pumpa det rörliga handtaget tills övertrycksventilen aktiveras. Detta indikeras av en plötslig och signifikant minskning av handtagets kraft. Ett hörbart poppande ljud kan också höras. Inspektera formarna visuellt när övertrycksventilen aktiveras – de ska vara i beröring eller vara nära varandra. (Se figur 6.) Använd inte handtagsförlängningar, de kan skada verktyget eller halka och orsaka skador.

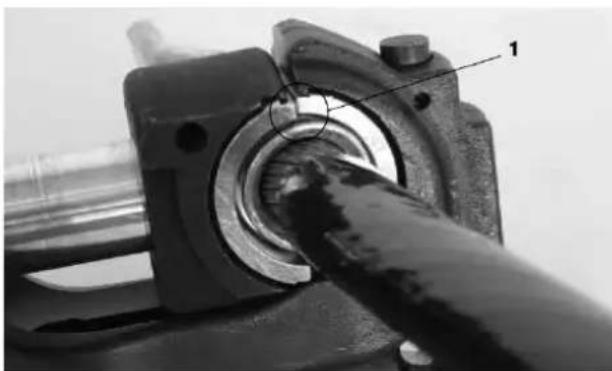

Figur 6 Inspektera formarna när övertrycksventilen aktiveras

Dra inte tillbaka den rörliga formen förrän övertrycksventilen aktiveras. Om övertrycksventilen inte aktiveras är krimpningen inte komplett och måste upprepas.

1. Tryck på frigöringsspaken för att dra tillbaka den rörliga formen. Om det behövs, flytta huvudet och upprepa proceduren för flera krympningar, följ kontaktillverkarens instruktioner för krympningsplacering.

2. Ta bort den krympta anslutningen från huvudet.

3. Inspektera och testa anslutningen i enlighet med kontaktillverkarens instruktioner, normal praxis och tillämpliga koder.

Rengöring och underhåll

VARNING Underhåll verktyget enligt dessa procedurer för att förlänga produktens livslängd och för att minska risken för skador.

Rengöring

Efter varje användning, torka av all olja eller smuts från pressverktyget och dör med en ren, torr, mjuk trasa. Var särskilt uppmärksam på kolven med rörligt huvud för att ta bort smuts eller skräp som kan repa polerade delar eller skada tätningar.

Smörjning

En gång i månaden, eller oftare om det behövs, applicera en lätt maskinolja eller fett på handtagets vridpunkter. Torka bort eventuellt överflödigt smörjmedel.

Nödvändigt underhåll

Verktyget bör underhållas en gång om året eller oftare vid hård användning eller under extrema förhållanden. Detta underhåll kommer att innefatta verifiering av verktygets utmatningskraft och byte av hydraulvätska.

Lagring

Förvara verktyget i bärväskan och placera det på ett torrt och säkert område som är utom räckhåll för barn och personer som inte är bekanta med sådana verktyg. Det elektriska verktyget är farligt i händerna på outbildade

användare. Lagringsutrymmets temperatur bör vara mellan -20°C till 40°C (-4°F till 104°F) och luftfuktighet mindre än 80 % relativ luftfuktighet.

Förfogande

Delar av detta verktyg innehåller värdefulla material och kan återvinnas. Det finns företag som är specialiserade på återvinning som kan hittas lokalt. Kassera komponenterna och oljan i enlighet med alla tillämpliga bestämmelser. Kontakta din lokala avfallshanteringsmyndighet för mer information.

Delar

4- Nedre verktygshuvud

5- Huvudspärr

6- Handtagsbas

7- Pumpande kärna

8- Aktivt handtag

9- Handtagshylsa

10- Cylinder

11- ON/OFF-brytare

12- Solid handtag

13- WARNING etikett

14- Användarmanual

15- Reservtätningssats

16- Låsstift
