BRUKSANVISNING PPT-01 MSW

Rengøring og vedligeholdelse

Nødvendig vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Hydraulisk krympetang
Modell	MSW-PPT-01
Kapasitet maks utgang [tonn]	6
Rørdimensjoner [mm]	16-32
Dimensjoner (Bredde x Lengde x Høyde) [mm]	110x420x70
Vekt [kg]	3,75

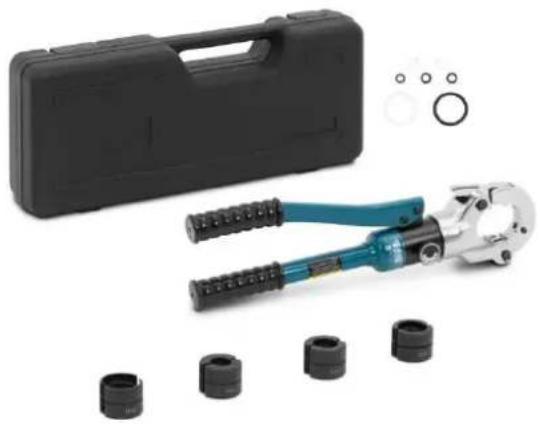

Produktoversikt

Produktet er et spesialverktøy designet for å feste koblinger, for eksempel knaster eller terminaler, til elektriske ledninger ved hjelp av hydraulisk trykk. Produktet brukes ofte i elektriske installasjoner, bilreparasjoner og telekommunikasjon for å sikre sterke, pålitelige forbindelser som tåler høye elektriske belastninger. Den hydrauliske mekanismen forsterker kraften, noe som gjør det lettere å oppnå konsistente, presise krympninger uten manuell innsats, noe som sikrer optimal ytelse og holdbarhet.

Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk av produktet.

Bruk

ADVARSEL

- Les og forstå alle instruksjoner og sikkerhetsinformasjon i denne håndboken før du bruker eller utfører service på dette verktøyet. Unnlatelse av å gjøre dette kan føre til skade på rør og koblinger.

• Fare for elektrisk støt: Dette verktøyet er ikke isolert. Bruk passende verneutstyr när du bruker denne enheten i nærheten av strømførende elektriske ledninger.
  • IKKE bruk verktøyet uten at pressdysene er installert.
• Høytrykksfare: Ikke bruk fingre eller hender for å se etter oljelekkasjer. Høytrykksolje kan lett punktere huden og forårsake alvorlig skade.

FORSIKTIGHET

- Inspiser verktøyet før bruk. Se etter løse skruer, feiljustering eller binding av bevegelige deler, sprukne eller ødelagte deler, eller andre forhold som kan påvirke sikker drift. Skift ut slitte eller skadde deler. Et skadet eller feilmontert verktøy kan fungere feil, forårsake skade på rørdeler.

VIKTIG

• Støvet eller luften inne i maskinen vil skade tetningssettet og føre til at verktøyet mister funksjon. Sørg for at oljen er klar når du skifter olje. Vent en stund og tøm oljen helt ut av oljeposen før du setter inn oljepluggen.
• Ikke plasser verktøyet i en skrustikke. Det hydrauliske presseverktøyet er designet for håndholdt drift.
• Velg riktig størrelse pressedyser (2), i henhold til den runde kanten på bunnen av dynes base (3) og øvre verktøyhode (1). Trykk dys-låsen (17) dypt og sett inn dies og hold dem stødig.
• Lukk hodelåsen (5) helt.
• Vri og stram utløserknappen for å få dysene til å lukke seg, sørg for at diesene (2) lukkes tett og ikke er feilplassert.
• Løft hodelåsen (5) for å åpne trykkverktøyets øvre hode (1).
• Bruk verktøyet nå.
• Når pressearbeidet er fullført, drei utløserknappen for å trekke inn den nederste dysebasen (3).

NOTE

• Rengjør den ytre overflaten av verktøyet med en fuktig klut og smør med rusthindrende olje.
  • Oppbevar i et tørt miljø, hold verktøyet rent.

Bruksanvisning

1. Se etter passende arbeidsområde.
2. Inspiser arbeidet som skal utføres og finn riktig verktøy og matriser for applikasjonen i henhold til deres spesifikasjoner. Bruk av feil utstyr for en applikasjon kan forårsake skade, skade verktøyet og gjøre ufullstendige tilkoblinger.
3. Sørg for at alt utstyr er inspisert og satt opp som anvist i deres instruksjoner.

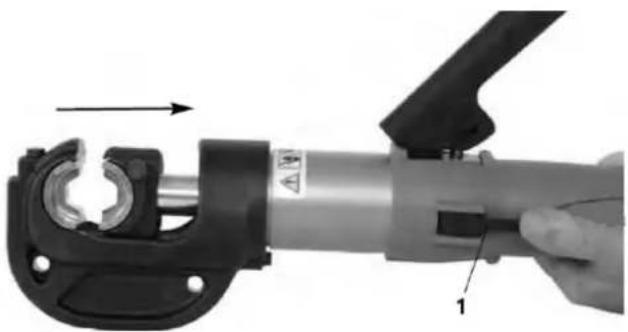

4. Fjerne/installere dyser i krympehodet. Trykk inn frigjøringsspaken for å trekke den bevegelige dyseholderen helt tilbake (Figur 1).

Figur 1 Helt tilbaketrekkende dyseholder

1- Utløsspak

Trykk på utløserknappene for å la dysene gli sideveis inn og ut av dyseholderne. Ikke tving dyser inn i dyseholderne. Dysene skal passe tett og sikkert, og krympeprofilene skal justeres (Figur 2). Dyser skal ikke bevege seg med mindre dysefrigjøringsknappen er trykket inn. Bruk alltid et matchende sett med dies. Ikke bruk verktøyet hvis det er problemer med riktig passform. Ikke bruk verktøyet uten dysene installert.

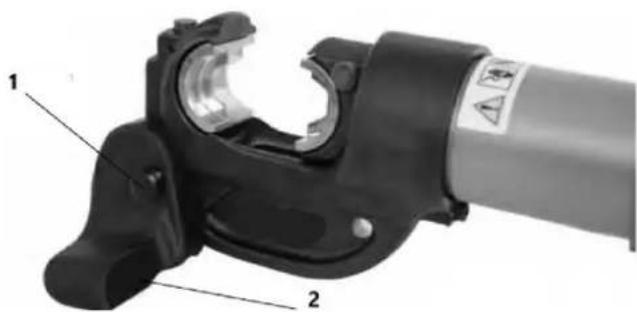

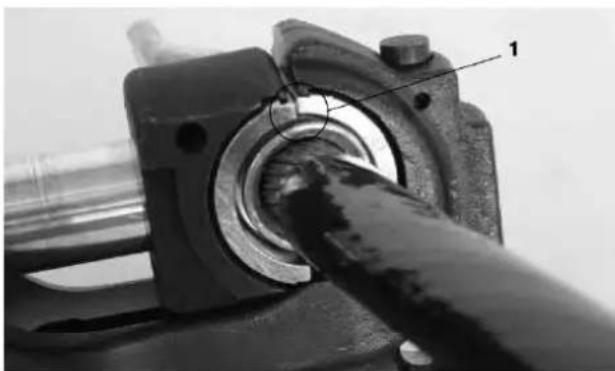

5. Fjerne/installere krympehodestativet.

Når du arbeider med Crimp Tool på bakken, kan krympehodestativet brukes til å støtte og stabilisere Crimp Tool.

1. Forbered koblingen som skal krympes i henhold til koblingsprodusentens instruksjoner.

2. Trykk inn utløserspaken for å trekke den bevegelige dyseholderen helt inn.

3. Følg alle kompresjonskoblingsprodusentenes instruksjoner for krympeplassering. Noen ledningsstørrelser kan kreve mer enn én krymping per tilkobling.

Sentrer koblingen rett mot krympeprofilen i den stasjonære dysen. Feil plassering kan føre til feil krymping eller skade utstyret.

Hvis du foretar en enkelt krympe, setter du dysene opp innenfor linjen på kontakten. Hvis du gjør flere krympninger på koblingen, sørg for at det er nok plass til jevnt mellomrom mellom knastlinjene.

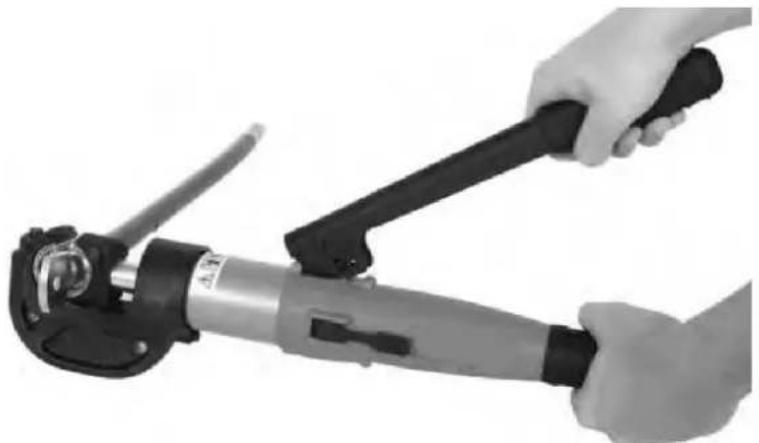

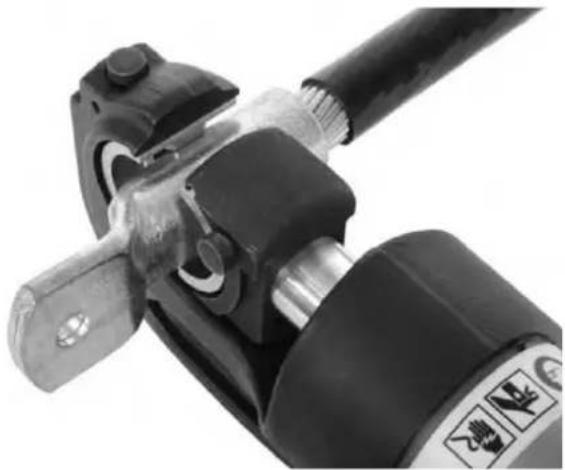

1. Med hendene unna dysene og andre bevegelige deler, pump det bevegelige håndtaket for å føre frem den bevegelige dysen til dysene berører kontakten litt. Bekreft at kontakten er riktig plassert i dysene (Figur 4).

1. Fortsett å pumpe det bevegelige håndtaket til trykkavlastningsventilen aktiveres. Dette indikeres av en plutselig og betydelig reduksjon av håndtakskraften. En hørbar poppende lyd kan også høres. Inspiser dysene visuelt etter hvert som trykkavlastningsventilen aktiveres – de skal være i berøring eller svært nær berøring. (Se figur 6.) Ikke bruk håndtaksforlengelser, de kan skade verktøyet eller skli og forårsake skade.

Ikke trekk inn den bevegelige dysen før trykkavlastningsventilen aktiveres. Hvis trykkavlastningsventilen ikke aktiveres, er krympingen ikke fullført og må gjentas.

1. Trykk på utløserspaken for å trekke den bevegelige dysen tilbake. Om nødvendig, flytt hodet og gjenta prosedyren for flere krympninger, følg kontaktprodusentens instruksjoner for krympeplassering.

2. Fjern den krympede forbindelsen fra hodet.

3. Inspiser og test koblingen i samsvar med koblingsprodusentens instruksjoner, normal praksis og gjeldende koder.

Rengjøring og vedlikehold

ADVARSEL Vedlikehold verktøyet i henhold til disse prosedyrene for å forlenge produktets levetid og redusere risikoen for skade.

Rengjøring

Etter hver bruk, tørk eventuell olje eller smuss av krympeverktøyet og dør med en ren, tørr, myk klut. Vær spesielt oppmerksom på det bevegelige hodestempelet for å fjerne smuss eller rusk som kan ripe opp polerte deler eller skade tetninger.

Smøring

Nødvendig vedlikehold

Verktøyet bør vedlikeholdes en gang i året eller oftere ved mye bruk eller under ekstreme forhold. Dette vedlikeholdet vil omfatte verifisering av verktøyets utgangskraft og endring av hydraulikkvæsken.

Lagring

Oppbevar verktøyet i bærevesken og plasser det på et tørt, sikret område som er utilgjengelig for barn og personer som ikke er kjent med slike verktøy. Det elektriske verktøyet er farlig i hendene på utrente brukere.

Oppbevaringsområdets temperatur bør være mellom -20°C til 40°C (-4°F til 104°F) og luftfuktighet mindre enn 80 % RF.

Avhending

Deler av dette verktøyet inneholder verdifulle materialer og kan resirkuleres. Det er selskaper som spesialiserer seg på resirkulering som kan finnes lokalt. Kast komponentene og oljen i samsvar med alle gjeldende forskrifter. Kontakt din lokale avfallshåndteringsmyndighet for mer informasjon.

Deler

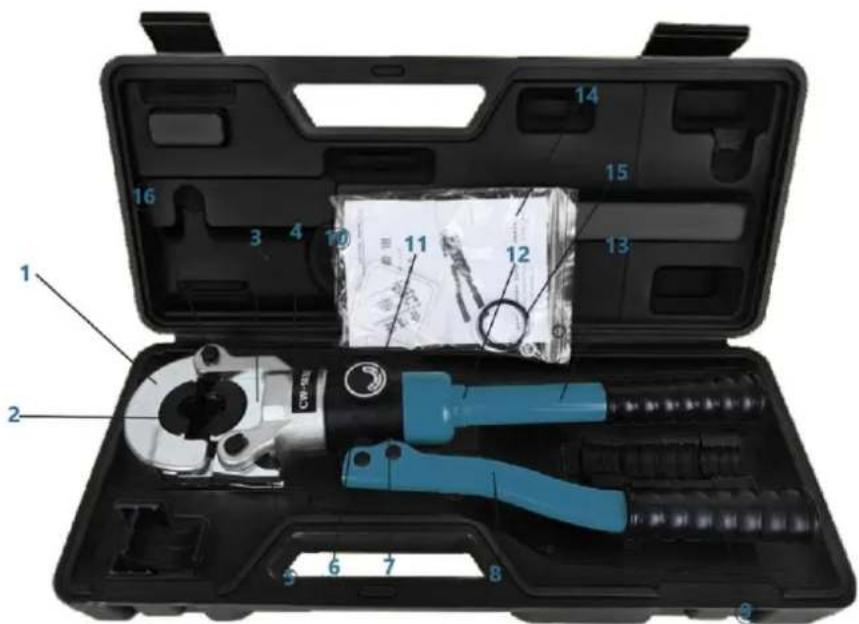

1- Dupper dyshode
2- Trykkende dør
3- Bunn matrisbase

4- Nederste verktøyhode

5- Hodelås

6- Håndtaksbase
7- Pumpekjerne
8- Aktivt håndtak
9- Håndtakshylse

10- Sylinder

11- PÅ/AV bryter
12- Solid håndtak

13- FORSIKTIG-etikett

14- Brukerhåndbok

15- Ekstra tetningssett

16- Låsepinne
