NAUDOJIMO INSTRUKCIJA PPT-01 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai jpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Hidraulinės suspaudimo replės
Modelis	MSW-PPT-01
Maksimali galia [tonos]	6
Vamzdžio matmenys [mm]	16-32
Matmenys (plotis x ilgis x aukštis) [mm]	110x420x70
Svoris [kg]	3,75

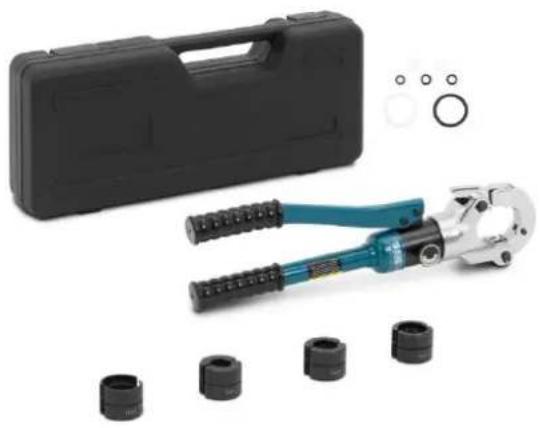

Produkto apžvalga

Gaminys yra specializuotas įrankis, skirtas saugiai pritvirtinti jungtis, pvz., antgalius ar gnybtus, prie elektros laidų naudojant hidraulinį slėgį. Produktas dažniausiai naudojamas elektros instaliacijose, automobilių remonto ir telekomunikacijų srityse, siekiant užtikrinti tvirtas, patikimas jungtis, galinčias atlaikyti dideles elektros apkrovas. Hidraulinis mechanizmas sustiprina jėgą, todėl lengviau pasiekti nuoseklių, tikslų suspaudimą be rankų pastangų, užtikrinant optimalų veikimą ir ilgaamžiškumą.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl gaminio naudojimo ne pagal paskirtį.

Naudojimas

ISPĖJIMAS

• Perskaitykite ir supraskite visas šiame vadove pateiktas instrukcijas ir saugos informaciją prieš naudodami arba atlikdami šio įrankio techninę priežiūrą. To nepadarius gali būti pažeisti vamzdžiai ir jungiamosios detalės.
• Elektros smūgio pavojus: šis įrankis nėra izoliuotas. Naudodami šį įrenginį šalia elektros

liniju, kuriose yra jtampa, naudokite tinkamas apsaugines priemones.

• NENAUDOKITE įrankio, jei nejdiegti presavimo štampai.
- Aukšto slėgio pavojus: Nenaudokite pirštų ar rankų, kad patikrintumėte, ar nėra alyvos nuotėkio. Aukšto slėgio alyva gali lengvai pradurti odą ir rimtai susižaloti.

ATSARGIAI

- Prieš naudodami patikrinkite įrankį. Patikrinkite, ar nėra atsilaisvinusių varžtų, judančių dalių nesutapimų ar nesusirišimų, įtrūkusių ar sulūžusių dalių ar kitų sąlygų, kurios gali turėti įtakos saugiam jo veikimui. Pakeiskite visas susidėvėjusias ar pažeistas dalis. Pažeistas arba netinkamai surinktas įrankis gali sugesti, sugadinti vamzdžių jungiamąsias detales.

SVARBU

• Dulkės arba oras mašinos viduje sugadins sandarinimo rinkinį ir įrankis praras savo funkciją. Keisdami alyvą įsitikinkite, kad alyva yra skaidri. Šiek tiek palaukite ir visiškai išleiskite alyvą iš alyvos maišelio prieš įkišdami alyvos kamštį.
• Nedėkite įrankio įspaustukus. Hidraulinis presavimo įrankis skirtas valdyti rankiniu būdu.
• Pasirinkite tinkamo dydžio presavimo štampus (2), atsižvelgdamí į apvalų apatinio štampo pagrindo kraštą (3) ir viršutinę įrankio galvutę (1). Giliai paspauskite štampo užraktą (17), įstatykite štampus ir laikykite stabiliai.
  • Visiškai uždarykite galvos skląstį (5).
• Pasukite ir priveržkite atleidimo rankenėlę, kad štampai užsidarytų, įsitikinkite, kad štampai (2) sandariai užsidarė ir nėra netinkamai pritvirtinti.
• Pakelkite galvos skląstį (5), kad atidarytumėte viršutinę presavimo įrankio galvutę (1).
• Naudokite jrankj dabar.
• Kai presavimas bus baigtas, pasukite atleidimo rankenėlę, kad atitrauktumėte apatinį štampavimo pagrindą (3).

PASTABA

• Išorinį įrankio paviršių nuvalykite drėgna šluoste ir ištepkite rūdžių apsaugančia alyva.
  • Laikykite sausoje aplinkoje, laikykite jrankj švarų.

Naudojimo instrukcijos

1. Patikrinkite, ar yra tinkama darbo vieta.
2. Patikrinkite atliekamą darbą ir nustatykite tinkamą įrankį ir štampus pagal jų specifikacijas. Naudodami netinkamą įrangą galite susižaloti, sugadinti įrankį ir atlikti nepilnas jungtis.
3. Isitikinkite, kad visa jranga buvo patikrinta ir nustatyta, kaip nurodyta jų instrukcijose.
4. Antspaudų nuėmimas / montavimas užspaudžiamoje galvutėje. Paspauskite atleidimo svirtį, kad iki galo atitrauktumėte judantį štampo laikiklj (1 pav.).

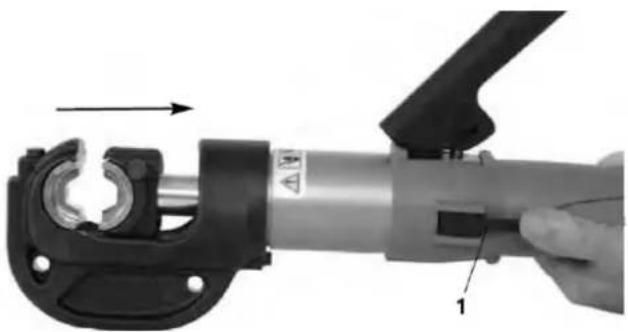

1 pav. Visiš kai įtraukiamas štampo laikiklis

1- Atleidimo svirtis

2 pav. A. Išlygiuoti štampai B. Netinkamai išlyginti štampai

1- Mirties atleidimo mygtukai

Paspauskite štampo atleidimo mygtukus, kad štampai galėtų slysti j šonus ir išstumti iš štampų laikiklių. Nespauskite štampų jėga j štampų laikiklius. Štampai turi tvirtai ir saugiai priglusti, o suspaudimo profiliai turi susilyginti (2 pav.). Štampai neturėtų judėti, nebent nuspaustas štampavimo atleidimo mygtukas. Visada naudokite suderintą štampų rinkinį. Jeį kyla problemų dėl tinkamo štampavimo, nenaudokite įrankio. Nenaudokite įrankio be įmontuotų štampų.

5. Suspausto galvutės stovo nuėmimas / montavimas.

Dirbant su užspaudimo jrankiu ant žemės, užspaudimo galvutės stovas gali būti naudojamas užspaudimo jrankiui palaikyti ir stabilizuoti.

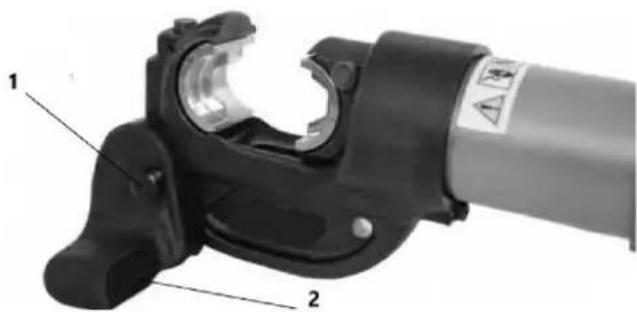

3 pav. Užspaudimo galvutės montavimas ant stovo

1- Užrakto kaištis

2- Suspaustas galvos stovas

Stovas tvirtinamas prie užveržimo galvutės fiksavimo kaiščiu per skylę. Visiškai jkiškite užrakto kaištj. Žr. 3 pav.

1. Paruoškite jungtj užspausti pagal jungties gamintojo instrukcijas.

2. Paspauskite atleidimo svirti, kad iki galo atitrauktumete judanti štampo laikikli.

3. Vykdykite visas suspaudimo jungties gamintojų instrukcijas dėl užspaudimo vietos. Kai kurių dydžių laidams gali prireikti daugiau nei vieno užspaudimo vienai jungčiai.

Centruokite jungtį tiesiai prieš užspaudimo profilį stacionariame štampelyje. Netinkamas išdėstymas gali sukelti netinkamą užspaudimą arba sugadinti įrangą.

Jei darote vieną użspaudimą, sureguliukite štampus ant jungties linijos. Jei jungtį suspaudžiate kelis kartus, įsitikinkite, kad yra pakankamai vietos, kad tarp antigalių linijų būtų tolygiai użspaudimai.

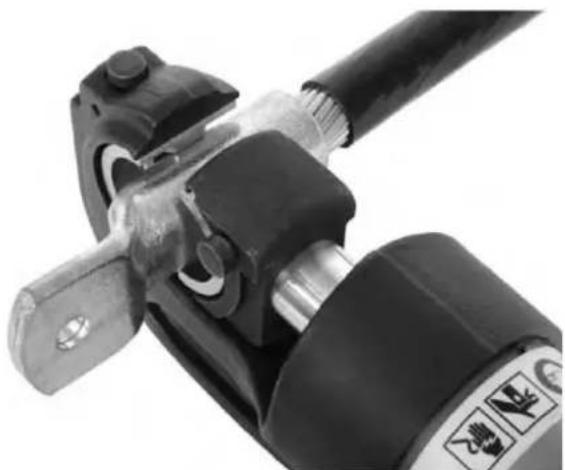

4 pav. Jungties iš lygiavimas

1. Laikydami rankas nuo štampelių ir kitų judančių dalių, pumpuokite kilnojamają rankeną, kad judantis štampelis judėtų tol, kol štampeliai šiek tiek palies jungtį. Įsitikinkite, kad jungtis tinkamai jdėta štampuose (4 pav.).

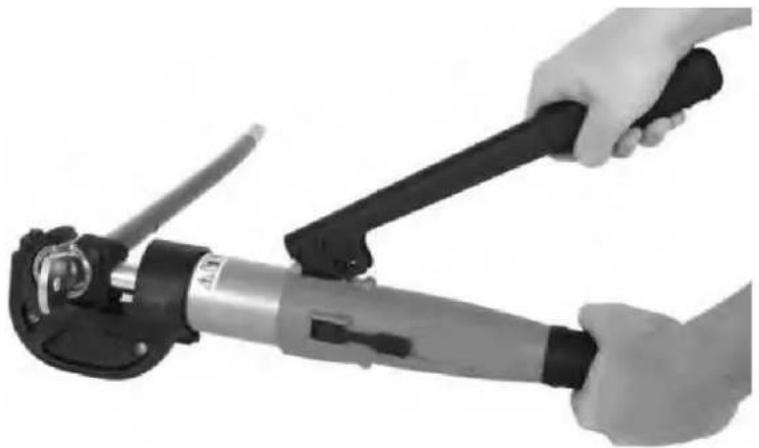

5 pav. Suspaudimo jrankio naudojimas

1. Toliau siurbkite kilnojamaja rankeną, kol suaktyvės slėgio mažinimo vožtuvas. Tai rodo staigus ir reikšmingas rankenos jėgos sumažėjimas. Taip pat gali būti girdimas spragtelėjimas. Vizualiai apžiūrėkite štampus, kai jsijungia slėgio mažinimo vožtuvas – jie turi liestis arba labai arti prisilietimo. (Žr. 6 pav.) Nenaudokite rankenos ilgintuvų, nes jie gali sugadinti įrankį arba paslysti ir susižaloti.

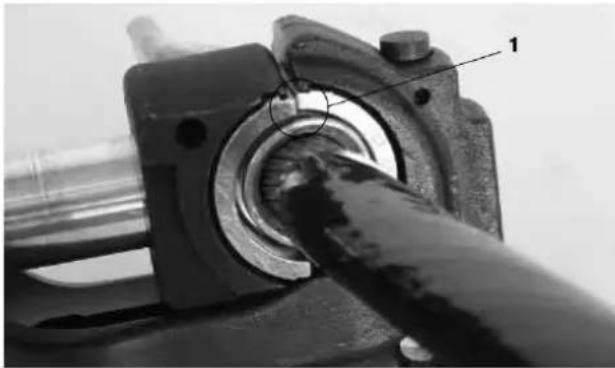

6 pav. Štampai tikrinami, kai suaktyvinamas slėgio mažinimo vožtuvas

Netraukite kilnojamojo štampavimo, kol nejsijungs slėgio mažinimo vožtuvas. Jei slėgio mažinimo vožtuvas nejsijungia, užspaudimas nebaigtas ir turi būti kartojamas.

1. Paspauskite atleidimo svirtj, kad įtrauktumėte kilnojamąjį štampą. Jei reikia, perkelkite galvutę ir pakartokite procedūrą keliems užspaudimams, vadovaudamiesi jungties gamintojo instrukcijomis dėl užspaudimo vietos.

2. Nuimkite suspaustą jungtį nuo galvos.

3. Patikrinkite ir patikrinkite jungtį pagal jungties gamintojo instrukcijas, įprastą praktiką ir taikomus kodus.

Valymas ir priežiūra

JSPÉJIMAS Prižiūrėkite įrankį pagal šias procedūras, kad pailgintumėte gaminio tarnavimo laiką ir sumažintumėte sužalojimo riziką.

Valymas

Po kiekvieno naudojimo švaria, sausa, minkšta šluoste nuvalykite alyvą ar nešvarumus nuo užspaudimo įrankio ir štampavimo. Ypatingą dėmesį atkreipkite į judančios galvutės cilindrą, kad pašalintumėte nešvarumus ar šiukšles, kurios gali subraižyti poliruotas dalis arba pažeisti sandariklius.

Tepimas

Kas mėnesį arba dažniau, jei reikia, rankenos sukimosi vietas patepkite lengva mašinos alyva arba tepalu. Nuvalykite lubrikanto perteklių.

Reikalinga priežiūra

Priemonę reikia prižiūrėti kartą per metus arba dažniau intensyviai naudojant arba esant ekstremalioms sąlygoms. Ši priežiūra apims įrankio išėjimo jėgos patikrinimą ir hidraulinio skysčio keitimą.

Sandèliavimas

Jrankj laikykite nešiojimo dékle ir padékite sausoje, saugioje vietoje, nepasiekiamoje vaikams ir su tokiais jrankiais nepažjstantiems žmonėms. Elektrinis jrankis yra pavojingas neapmokytų naudotojų rankose.

Sandéliavimo vietos temperatūra turi būti nuo -20°C iki 40°C (nuo -4°F iki 104°F), o drègmè - mažesnè nei 80 % santykinio drègnumo.

Išmetimas

Kai kuriose šio įrankio dalyse yra vertingų medžiagų ir jas galima perdirbti. Yra įmonių, kurios specializuojasi perdirbimo srityje, kurias galima rasti vietoje. Išmeskite komponentus ir alyvą laikydamiesi visų galiojančių taisyklių. Norėdami gauti daugiau informacijos, susisiekite su vietine atliekų tvarkymo institucija.

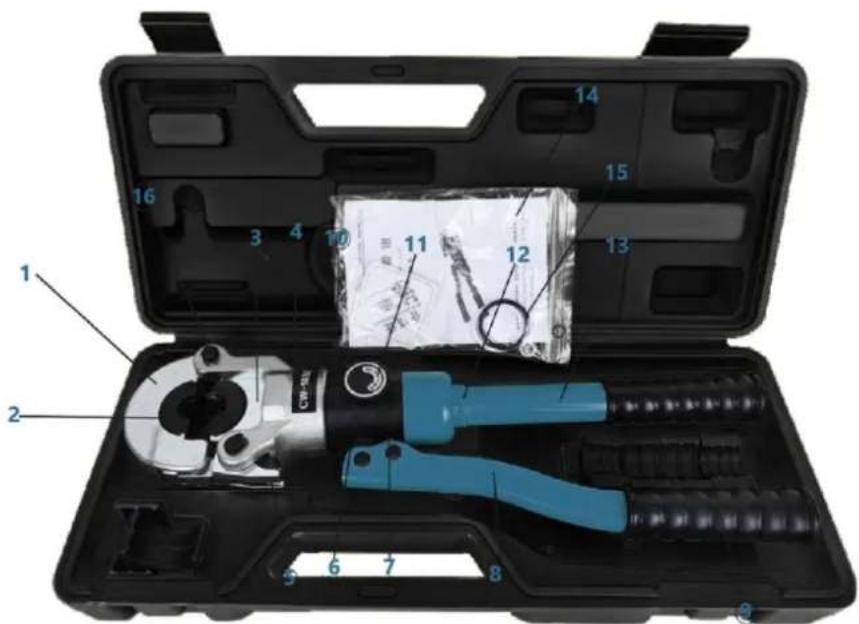

Dalys

1- Dupper štampavimo galvutė

2- Presavimo štampai

3- Apatinis štampavimo pagrindas

4- Apatinė įrankio galvutė

5- Galvos fiksatorius

6- Rankenos pagrindas

7- Siurbimo šerdis

8- Aktyvi rankena

9- Rankenos rankové

10- Cilindras

11- ON/OFF jungiklis

12- Tvirta rankena

13- ATSARGIAI etiketé

14- Vartotojo vadovas

15- Atsarginis sandarinimo komplektas

16- Užrakto kaištis
