Τύπος προϊόντος	Ηλιακός ρυθμιστής φόρτισης MPPT
Μάρκα	Dometic
Μοντέλο	SC330
Διαστάσεις (Μ × Υ × Β)	170 mm × 88 mm × 48 mm
Βάρος	305 g
Ονομαστική τάση συστήματος	12 V
Μέγιστη τάση ηλιακών πάνελ (Voc)	32 V
Συνιστώμενη ηλιακή ισχύς	75 έως 330 Wc
Μέγιστο ρεύμα φόρτισης (εσωτερική μπαταρία)	20 A
Μέγιστο ρεύμα φόρτισης (μπαταρία εκκίνησης)	10 A
Εσωτερική ασφάλεια	30 A (αντικαταστάσιμη)
Κατανάλωση σε ηρεμία	6 mA
Συμβατοί τύποι μπαταριών	Μολύβδου-οξέος, Gel, AGM, LiFePO4
Κύριες λειτουργίες	MPPT, Bluetooth, προγράμματα φόρτισης IUOU, αντιστάθμιση θερμοκρασίας, προστασία υπέρ/υπό τάσης, βραχυκύκλωμα, αντιστροφή πολικότητας
Εύρος θερμοκρασίας λειτουργίας	-20 °C έως 50 °C
Υγρασία περιβάλλοντος	≤ 90 %, χωρίς συμπύκνωση
Συντήρηση και καθαρισμός	Καθαρίστε με ένα υγρό πανί· ελέγξτε τακτικά τα καλώδια
Ασφάλεια	Προστασία έναντι υπέρτασης, υπότασης, υπερβολικής θερμοκρασίας, βραχυκυκλώματος, αντιστροφής πολικότητας
Ανταλλακτικά και επισκευασιμότητα	Παρέχεται εφεδρική ασφάλεια, αντικαταστάσιμος αισθητήρας θερμοκρασίας
Γενικές πληροφορίες	Χρήση σε εσωτερικό/κινητό (τροχόσπιτο)· εγκατάσταση από εξειδικευμένο προσωπικό
Εγγύηση	Νόμιμη εγγύηση

Συχνές ερωτήσεις - SC330 DOMETIC

Ποιους τύπους μπαταριών μπορώ να χρησιμοποιήσω με τον ρυθμιστή SC330;

Το SC330 είναι συμβατό με μπαταρίες μολύβδου-οξέος, gel, AGM και LiFePO4. Δεν είναι κατάλληλο για μπαταρίες NiCd, NiMH ή άλλες.

Πώς να ρυθμίσω το πρόγραμμα φόρτισης για τον τύπο μπαταρίας μου;

Χρησιμοποιήστε ένα μικρό κατσαβίδι για να τοποθετήσετε τους διακόπτες DIP σύμφωνα με τον πίνακα στο εγχειρίδιο. Για παράδειγμα, για μια μπαταρία Gel, ρυθμίστε τους διακόπτες όπως υποδεικνύεται για την καμπύλη φόρτισης στα 14,2 V.

Τι να κάνω αν η κόκκινη λυχνία LED αναβοσβήνει;

Μια κόκκινη λυχνία που αναβοσβήνει υποδεικνύει ένα σφάλμα. Συμβουλευτείτε το κεφάλαιο Αντιμετώπισης προβλημάτων του εγχειριδίου. Μπορεί να οφείλεται σε μη συνδεδεμένο αισθητήρα θερμοκρασίας (μπαταρία LiFePO4) ή σε ελαττωματική ασφάλεια.

Ποια είναι η μέγιστη συνιστώμενη ηλιακή ισχύς για το SC330;

Η συνιστώμενη ισχύς είναι 75 έως 330 Wc. Μην υπερβαίνετε τα 330 Wc για να αποφύγετε ζημιά στον ρυθμιστή.

Λειτουργεί ο ρυθμιστής με μπαταρία εκκίνησης;

Ναι, το SC330 μπορεί να φορτίσει μια πρόσθετη μπαταρία εκκίνησης (B2) με μέγιστο ρεύμα 10 A. Η προτεραιότητα φόρτισης δίνεται στην εσωτερική μπαταρία (B1).

Πώς να εγκαταστήσω τον παρεχόμενο αισθητήρα θερμοκρασίας;

Στερεώστε τον αισθητήρα θερμοκρασίας στον αρνητικό πόλο της εσωτερικής μπαταρίας. Επιτρέπει στον ρυθμιστή να προσαρμόζει την τάση φόρτισης ανάλογα με τη θερμοκρασία.

Μπορώ να χρησιμοποιήσω το SC330 σε εξωτερικό χώρο;

Όχι, το SC330 είναι σχεδιασμένο για χρήση σε εσωτερικό ή σε όχημα αναψυχής. Μην το εκθέτετε στη βροχή ή στην υγρασία.

Πώς να συνδέσω την προαιρετική οθόνη αφής TD283;

Συνδέστε την οθόνη αφής στους ακροδέκτες 11 και 12 του ρυθμιστή (σύνδεση bus CI). Επιτρέπει την προβολή των δεδομένων φόρτισης σε πραγματικό χρόνο.

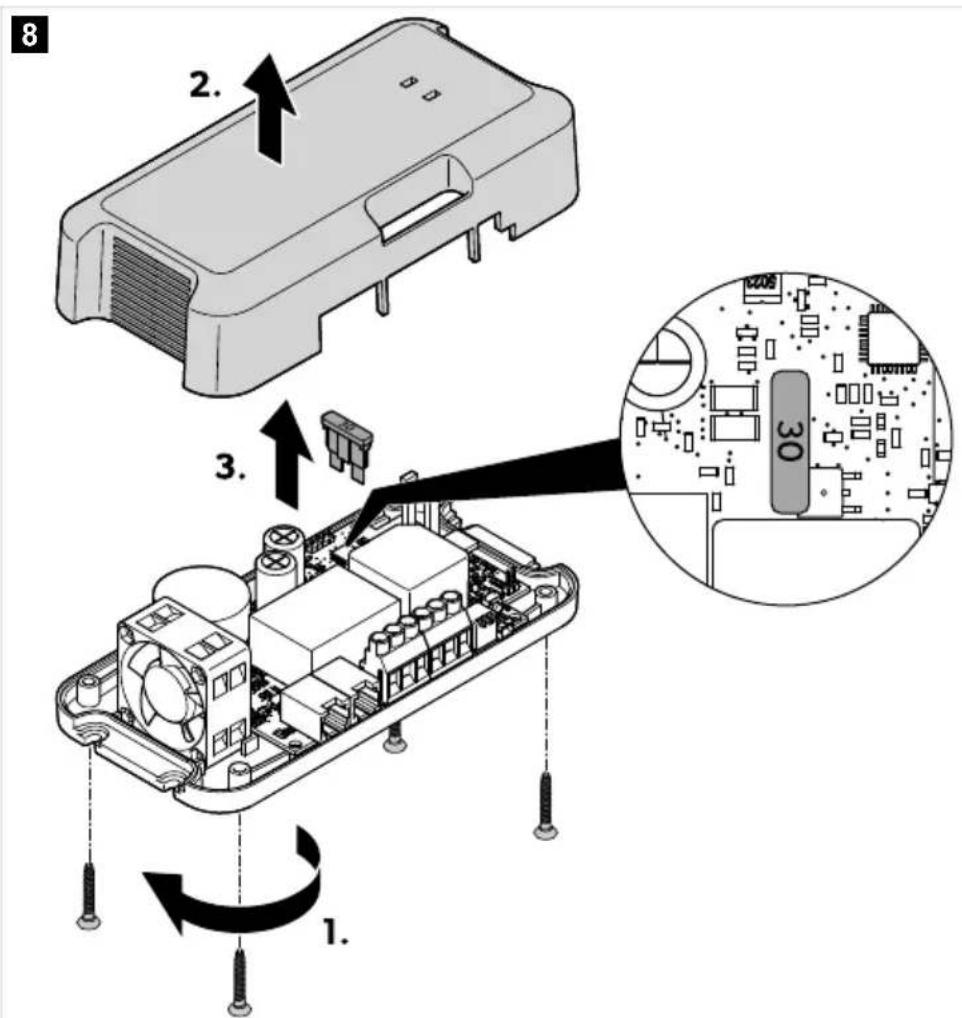

Ποια είναι η διαδικασία αλλαγής της εσωτερικής ασφάλειας;

Αποσυνδέστε όλες τις πηγές τροφοδοσίας, στη συνέχεια ανοίξτε το περίβλημα και αντικαταστήστε την ασφάλεια των 30 A με την παρεχόμενη εφεδρική ασφάλεια. Μόνο εξειδικευμένο προσωπικό πρέπει να εκτελέσει αυτήν τη διαδικασία.

Διαθέτει ο ρυθμιστής σύνδεση Bluetooth;

Ναι, το SC330 ενσωματώνει Bluetooth V5.0 LE για παρακολούθηση μέσω της εφαρμογής κινητού SunControl (διαθέσιμη στο App Store και στο Google Play).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SC330 DOMETIC

Ελεγκτής ηλιακής φόρτισης

Εγχειρίδιο τοποθέτησης και χρήσης...... 472

LT

1 Σημαντικές σημειώσεις......472 2 Επεξήγηση των συμβόλων......472 3 Γενικές υποδείξεις ασφαλείας......473 4 Ομάδα στόχος....476 5 Περιεχόμενα συσκευασίας....477 6 Πρόσθετος εξοπλισμός 477 7 Προβλεπόμενη χρήση......477 8 Τεχνική περιγραφή......478 9 Εγκατάσταση....482 10 Λειτουργία 488 11 Καθαρισμός και φροντίδα....490 12 Αντιμετώπιση βλαβών....491 13 Απόρριψη 493 14 Εγγύηση....493 15 Τεχνικά χαρακτηριστικά....493

1 Σημαντικές σημειώσεις

Παρακαλούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες και να ακολουθήσετε όλες τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις που περιλαμβάνονται στο εγχειρίδιο αυτού του προϊόντος, έτσι ώστε να διασφαλίζεται πάντοτε η σωστή εγκατάσταση, χρήση και συντήρηση του προϊόντος. Αυτές οι οδηγίες ΠΡΕΠΕΙ πάντοτε να συνοδεύουν το προϊόν.

Με τη χρήση του προϊόντος επιβεβαιώνετε δια του παρόντος ότι έχετε διαβάσει προσεκτικά όλες τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις καθώς και ότι έχετε κατανοήσει και συμφωνείτε να τηρήσετε τους όρους και τις προϋποθέσεις που ορίζονται στο παρόν έγγραφο. Συμφωνείτε να χρησιμοποιείτε αυτό το προϊόν μόνο για τον προβλεπόμενο σκοπό και την προβλεπόμενη χρήση, πάντοτε σύμφωνα με τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις που ορίζονται στο παρόν εγχειρίδιο προϊόντος καθώς και σύμφωνα με όλους τους ισχύοντες νόμους και κανονισμούς. Σε περίπτωση μη ανάγνωσης και τήρησης των οδηγιών και των προειδοποιήσεων που ορίζονται στο παρόν έγγραφο, ενδέχεται να προκληθούν τραυματισμοί σε εσάς τον ίδιο και σε τρίτους, ζημιά στο προϊόν σας ή υλικές ζημίες σε άλλες ιδιοκτησίες στο άμεσο περιβάλλον. Αυτό το εγχειρίδιο προϊόντος, συμπεριλαμβανομένων των οδηγιών, των κανονισμών, των προειδοποιήσεων και των σχετικών εγγράφων, ενδέχεται να υποβληθεί σε τροποποιήσεις και ενημερώσεις. Για ενημερωμένες πληροφορίες για το προϊόν, επισκεφθείτε την ηλεκτρονική διεύθυνση documents.dometic.com.

2 Επεξήγηση των συμβόλων

ΚΙΝΔΥΝΟΣ!

Καταδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποτραπεί, θα προκληθεί θανατηφόρο ατύχημα ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Καταδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποτραπεί, μπορεί να προκληθεί θανατηφόρο ατύχημα ή σοβαρός τραυματισμός.

ΠΡΟΦΥΛΑΞΗ!

Καταδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποτραπεί, μπορεί να προκληθεί μικρής ή μέτριας σοβαρότητας τραυματισμός.

ΠΡΟΣΟΧΗ!

Καταδεικνύει μια κατάσταση, η οποία, εάν δεν αποτραπεί, μπορεί να προκαλέσει υλικές ζημιές.

3 Γενικές υποδείξεις ασφαλείας

Τηρείτε επίσης τις οδηγίες και τις προϋποθέσεις ασφαλείας, που ορίζονται από τον κατασκευαστή του οχήματος και τα εξουσιοδοτημένα συνεργεία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας

• Η τοποθέτηση και η αφαίρεση της συσκευής επιτρέπεται να πραγματοποιούνται μόνο από ειδικευμένο προσωπικό.
• Μη θέσετε σε λειτουργία τη συσκευή, εάν παρουσιάζει εμφανείς ζημιές.
• Εάν προκληθεί ζημιά στο καλώδιο τροφοδοσίας αυτής της συσκευής, το καλώδιο τροφοδοσίας πρέπει να αντικατασταθεί, για να αποφευχθούν τυχόν κίνδυνοι ασφαλείας.
• Η επισκευή αυτής της συσκευής επιτρέπεται να πραγματοποιείται μόνο από εξειδικευμένο τεχνικό προσωπικό. Σε περίπτωση μη ενδεδειγμένων επισκευών ενδέχεται να προκύψουν σοβαροί κίνδυνοι.
• Εάν αποσυναρμολογήσετε τη συσκευή: Αποσυνδέστε όλες τις συνδέσεις. Βεβαιωθείτε ότι δεν υπάρχει τάση σε καμία είσοδο και έξοδο.
• Μη χρησιμοποιείτε τη συσκευή σε υγρές συνθήκες και μην την βυθίζετε σε υγρά. Αποθηκεύστε την σε χώρους χωρίς υγρασία.
• Χρησιμοποιήστε μόνο πρόσθετο εξοπλισμό που συνιστάται από τον κατασκευαστή.
• Μην τροποποιείτε ή προσαρμόζετε κανένα επιμέρους εξάρτημα με οποιονδήποτε τρόπο.
• Αποσυνδέστε τη συσκευή από την τροφοδοσία ηλεκτρικού ρεύματος:

Πριν από κάθε καθαρισμό και συντήρηση μετά από κάθε χρήση

Πριν από την αλλαγή μιας ασφάλειας τήξης

Πριν από την πραγματοποίηση οποιασδήποτε εργασίας ηλεκτρικής συγκόλλησης ή άλλης εργασίας στο ηλεκτρικό σύστημα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος για την υγεία

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και επάνω, καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εάν επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους σχετικούς κινδύνους.
• Οι ηλεκτρικές συσκευές δεν είναι παιχνίδια. Η συσκευή πρέπει πάντοτε να φυλάσσεται και να χρησιμοποιείται μακριά από παιδιά πολύ μικρής ηλικίας. • Τα παιδιά πρέπει να επιτηρούνται, για να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.
• Ο καθαρισμός και η συντήρηση από το χρήστη δεν επιτρέπεται να πραγματοποιούνται από παιδιά χωρίς επιτήρηση.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Πριν από τη θέση σε λειτουργία, βεβαιωθείτε ότι η προδιαγραφή τάσης στην πινακίδα τύπου είναι ίδια με την υπάρχουσα τροφοδοσία ηλεκτρικού ρεύματος.
• Βεβαιωθείτε ότι δεν μπορεί να προκληθεί βραχυκύκλωμα στις επαφές της συσκευής από άλλα αντικείμενα.

- Βεβαιωθείτε ότι οι αρνητικοί και οι θετικοί πόλοι δεν έρχονται ποτέ σε επαφή μεταξύ τους.

3.1 Ασφαλής εγκατάσταση της συσκευής

ΚΙΝΔΥΝΟΣ! Κίνδυνος έκρηξης

Μην τοποθετείτε ποτέ τη συσκευή σε περιοχές, στις οποίες υπάρχει κίνδυνος έκρηξης αερίου ή σκόνης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού

• Η συσκευή πρέπει να τοποθετείται και να στερεώνεται κατά τέτοιον τρόπο, ώστε να μην είναι δυνατόν να πέσει κάτω. - Κατά την τοποθέτηση της συσκευής, βεβαιωθείτε ότι όλα τα καλώδια έχουν ασφαλιστεί με τον κατάλληλο τρόπο, ώστε να μην υπάρχει κανένας κίνδυνος να σκοντάψει κανείς σε αυτά.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Μην τοποθετείτε τη συσκευή κοντά σε πηγές θερμότητας (θερμάστρες, άμεση ηλιακή ακτινοβολία, φούρνους αερίου κ.λπ.).
• Στερεώστε τη συσκευή σε ένα στεγνό σημείο, στο οποίο είναι προστατευμένη από τυχόν εκτοξευόμενα νερά.

3.2 Ασφάλεια κατά την ηλεκτρική σύνδεση της συσκευής

ΚΙΝΔΥΝΟΣ! Κίνδυνος ηλεκτροπληξίας

Εάν πραγματοποιείτε εργασίες σε ηλεκτρικά συστήματα, βεβαιωθείτε ότι υπάρχει κάποιος κοντά σας, που μπορεί να σας βοηθήσει σε καταστάσεις έκτακτης ανάγκης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας

• Τηρήστε τις συνιστώμενες διατομές καλωδίων. - Τακτοποιήστε τα καλώδια κατά τέτοιον τρόπο, ώστε να μην υπάρχει κίνδυνος να τους προκληθεί ζημιά από πόρτες ή καπό. Τα καλώδια που έχουν υποστεί σύνθλιψη μπορεί να αποτελέσουν αιτία σοβαρών τραυματισμών.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Χρησιμοποιήστε σύστημα αγωγών ή κανάλια καλωδίων, εάν πρέπει να περαστούν καλώδια μέσα από μεταλλικά πάνελ ή άλλου είδους πάνελ με αιχμηρές ακμές.
• Μην τοποθετείτε το καλώδιο κατά τέτοιον τρόπο, ώστε να είναι χαλαρό ή να παρουσιάζει έντονη στρέβλωση. • Στερεώστε τα καλώδια με ασφάλεια. • Μην τραβάτε τα καλώδια.

3.3 Ασφαλής λειτουργία της συσκευής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος έκρηξης

• Χρησιμοποιήστε τη συσκευή μόνο σε κλειστούς και καλά αεριζόμενους χώρους.
• Μη χρησιμοποιείτε τη συσκευή στις παρακάτω συνθήκες: Σε αλμυρά ή υγρά περιβάλλοντα καθώς και σε περιβάλλοντα με αυξημένη υγρασία Κοντά σε διαβρωτικές αναθυμιάσεις Κοντά σε εύφλεκτα υλικά Σε περιοχές που υπάρχει κίνδυνος εκρήξεων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας

• Λάβετε υπόψη ότι ορισμένα μέρη της συσκευής ενδέχεται να συνεχίζουν να μεταδίδουν τάση, ακόμη και εάν η ασφάλεια τήξης έχει καεί.
• Μην αποσυνδέετε κανένα καλώδιο, όταν η συσκευή είναι σε λειτουργία.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Βεβαιωθείτε ότι οι είσοδοι και έξοδοι αέρα της συσκευής δεν είναι καλυμμένες. • Διασφαλίστε τον καλό εξαερισμό. • Η συσκευή απαγορεύεται να εκτίθεται στη βροχή.

3.4 Προληπτικά μέτρα ασφαλείας κατά το χειρισμό μπαταριών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού

• Οι μπαταρίες περιέχουν δραστικά και καυστικά οξέα. Αποφύγετε την επαφή του υγρού μπαταρίας με το σώμα σας. Εάν το δέρμα σας έρθει σε επαφή με υγρό μπαταρίας, πλύνετε αυτό το μέρος του σώματός σας σχολαστικά με άφθονο νερό. Εάν υποστείτε τραυματισμούς από οξέα, επικοινωνήστε αμέσως με έναν γιατρό.
• Κατά την πραγματοποίηση εργασιών σε μπαταρίες, μη φοράτε μεταλλικά αντικείμενα, όπως ρολόγια ή δαχτυλίδια. Οι μπαταρίες μολύβδου-οξέος μπορεί να προκαλέσουν βραχυκυκλώματα, με συνέπεια την πρόκληση σοβαρών τραυματισμών. • Χρησιμοποιήστε μόνο μονωμένα εργαλεία.
• Φορέστε προστατευτικά γυαλιά και προστατευτικό ρουχισμό, όταν πραγματοποιείτε εργασίες σε μπαταρίες. Μην ακουμπάτε τα μάτια σας, όταν πραγματοποιείτε εργασίες σε μπαταρίες.

ΠΡΟΦΥΛΑΞΗ! Κίνδυνος έκρηξης

• Μην επιχειρείτε ποτέ να φορτίσετε μια παγωμένη ή ελαττωματική μπαταρία. Τοποθετήστε την μπαταρία σε μια περιοχή χωρίς παγετό και περιμένετε, μέχρις ότου η μπαταρία εγκλιματιστεί στη θερμοκρασία του περιβάλλοντος. Στη συνέχεια, ξεκινήστε τη διαδικασία φόρτισης.
• Μην καπνίζετε, χρησιμοποιείτε γυμνή φλόγα ή προκαλείτε σπινθήρες κοντά στον κινητήρα ή σε μια μπαταρία.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

- Χρησιμοποιήστε αποκλειστικά επαναφορτιζόμενες μπαταρίες.

EL

• Αποφύγετε την πτώση μεταλλικών εξαρτημάτων επάνω στην μπαταρία. Σε μια τέτοια περίπτωση θα μπορούσαν να προκληθούν σπινθήρες ή βραχυκύκλωμα της μπαταρίας και άλλων ηλεκτρικών εξαρτημάτων.
• Όταν συνδέετε την μπαταρία, βεβαιωθείτε ότι η πολικότητα είναι σωστή.
• Ακολουθήστε τις οδηγίες του κατασκευαστή της μπαταρίας και τις οδηγίες του κατασκευαστή του συστήματος του οχήματος, στο οποίο χρησιμοποιείται η μπαταρία.
• Εάν η μπαταρία πρέπει να αφαιρεθεί, αποσυνδέστε πρώτα τη σύνδεση γείωσης. Αποσυνδέστε όλες τις συνδέσεις και όλους τους ηλεκτρικούς καταναλωτές από την μπαταρία, πριν την αφαιρέσετε.
• Αποθηκεύστε μόνο πλήρως φορτισμένες μπαταρίες. Επαναφορτίστε τις αποθηκευμένες μπαταρίες ανά τακτά χρονικά διαστήματα.
• Μη μεταφέρετε την μπαταρία κρατώντας την από τους πόλους της.

Προληπτικά μέτρα ασφαλείας κατά το χειρισμό μπαταριών λιθίου

ΠΡΟΦΥΛΑΞΗ! Κίνδυνος τραυματισμού

Χρησιμοποιήστε μόνο μπαταρίες με ενσωματωμένο σύστημα διαχείρισης μπαταρίας και εξισορρόπησης στοιχείων.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Η τοποθέτηση της μπαταρίας πρέπει να γίνεται μόνο σε περιβάλλοντα με θερμοκρασία τουλάχιστον 0 °C.
• Αποφύγετε τη βαθιά εκφόρτιση των μπαταριών.

Προληπτικά μέτρα ασφαλείας κατά το χειρισμό μπαταριών μολύβδου-οξέος

ΠΡΟΦΥΛΑΞΗ! Κίνδυνος για την υγεία

Το αποτελούμενο απόνερό και οξύυγρό στο εσωτερικό της μπαταρίας μπορεί να εξατμιστεί και να προκαλέσει μια όξινη σομή. Χρησιμοποιήστε την μπαταρία μόνο σε καλά αεριζόμενες περιοχές.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Η μπαταρία δεν είναι σφραγισμένη. Μη γυρίζετε την μπαταρία στο πλάι ή ανάποδα. Τοποθετήστε την μπαταρία σε μια οριζόντια επιφάνεια.
• Ελέγχετε τακτικά τη στάθμη του οξέος στις ανοιχτές μπαταρίες μολύβδου-οξέος.
• Επαναφορτίστε αμέσως τις μπαταρίες μολύβδου-οξέος που έχουν υποστεί βαθιά εκφόρτιση, για να αποφευχθεί η θείκωση.

4 Ομάδα στόχος

Η σύνδεση της τροφοδοσίας ηλεκτρικού ρεύματος πρέπει να πραγματοποιείται από έναν εξειδικευμένο ηλεκτρολόγο, ο οποίος διαθέτει αντίστοιχη κατάρτιση και επαρκείς γνώσεις σχετικά με την κατασκευή και τον χειρισμό ηλεκτρικού εξοπλισμού και ηλεκτρικών εγκαταστάσεων, είναι εξοικειωμένος με τους σχετικούς κανονισμούς της χώρας, στην οποία πρόκειται να εγκατασταθεί ή/και να χρησιμοποιηθεί ο εξοπλισμός και έχει λάβει εκπαίδευση ασφαλείας για την αναγνώριση και την αποφυγή των σχετικών κινδύνων.

5 Περιεχόμενα συσκευασίας

Περιγραφή Ποσότητα
Ελεγκτής ηλιακής φόρτισης	1
Αισθητήρας θερμοκρασίας	1
Εφεδρική ασφάλεια (30 A) 1
Σύνδεσμος WAGO SC330: 1	SC480: 2
Βίδα τοποθέτησης	4
Συνοπτικό εγχειρίδιο χρήσης	1
Εγχειρίδιο τοποθέτησης και χρήσης (μόνο σε ψηφιακή μορφή)	1

6 Πρόσθετος εξοπλισμός

Περιγραφή Κωδικός

Οθόνηαφής TD283 9620013272

7 Προβλεπόμενη χρήση

Ο ελεγκτής ηλιακής φόρτισης προορίζεται για τη διασφάλιση της σωστής τάσης φόρτισης της μπαταρίας οικιακής χρήσης, όταν αυτή φορτίζεται από ηλιακά πάνελ χρησιμοποιώντας προγράμματα φόρτισης ελεγχόμενα μέσω μικροεπεξεργαστή IUOU, καθώς και για την προστασία της μπαταρίας από υπέρταση και βαθιά εκφόρτιση. Επιπρόσθετα, ο ελεγκτής ηλιακής φόρτισης διασφαλίζει την επαρκή κατάσταση φόρτισης της μπαταρίας εκκίνησης και κατά συνέπεια επίσης τη δυνατότητα εκκίνησης του κινητήρα. Ο ελεγκτής ηλιακής φόρτισης είναι κατάλληλος μόνο για τον έλεγχο των ηλιακών μονάδων. Ο ελεγκτής ηλιακής φόρτισης δεν είναι κατάλληλος για τον έλεγχο άλλων πηγών φόρτισης. Ο ελεγκτής ηλιακής φόρτισης προορίζεται για τη φόρτιση των παρακάτω τύπων μπαταριών:

• Μπαταρίες μολύβδου-οξέος • Μπαταρίες μολύβδου-γέλης - Μπαταρίες απορροφητικού στρώματος γυαλιού (AGM) - Μπαταρίες LiFePO4

Ο ελεγκτής ηλιακής φόρτισης δεν προορίζεται για τη φόρτιση μπαταριών διαφορετικού τύπου (π.χ. NiCd, NiMH κ.λπ.).

Ο ελεγκτής ηλιακής φόρτισης είναι κατάλληλος για:

• Εγκατάσταση σε οχήματα αναψυχής • Σταθερή κινητή χρήση • Χρήση σε εσωτερικό χώρο

Ο ελεγκτής ηλιακής φόρτισης δεν είναι κατάλληλος για:

• Λειτουργία ηλεκτρικού δικτύου • Χρήση σε εξωτερικό χώρο

Η απόδοση ενέργειας των συνδεδεμένων ηλιακών πάνελ δεν επιτρέπεται να υπερβαίνει τη μέγιστη απόδοση που αναφέρεται στα τεχνικά χαρακτηριστικά.

Αυτό το προϊόν είναι κατάλληλο μόνο για τον προβλεπόμενο σκοπό και την προβλεπόμενη χρήση σύμφωνα με αυτές τις οδηγίες.

Αυτό το εγχειρίδιο παρέχει πληροφορίες που είναι απαραίτητες για τη σωστή εγκατάσταση και χρήση του προϊόντος. Τυχόν μη ενδεδειγμένη εγκατάσταση, χρήση ή/και συντήρηση θα έχει ως συνέπεια την ανεπαρκή απόδοση και ενδεχομένως την πρόκληση βλάβης.

Ο κατασκευαστής δεν αποδέχεται καμία ευθύνη για τυχόν τραυματισμούς ή ζημιές στο προϊόν, που οφείλονται σε:

• Λανθασμένη συναρμολόγηση ή σύνδεση, συμπεριλ. της υπερβολικά υψηλής τάσης - Λανθασμένη συντήρηση ή χρήση μη αυθεντικών ανταλλακτικών εξαρτημάτων, που δεν προέρχονται από τον κατασκευαστή - Μετατροπές στο προϊόν χωρίς τη ρητή άδεια του κατασκευαστή - Χρήση για σκοπούς διαφορετικούς από αυτούς που περιγράφονται σε αυτό το εγχειρίδιο

Η Dometic διατηρεί το δικαίωμα αλλαγής της εμφάνισης και των προδιαγραφών του προϊόντος.

8 Τεχνική περιγραφή

Γενική περιγραφή

Ο ελεγκτής ηλιακής φόρτισης παρέχει τις ακόλουθες λειτουργίες:

• Ελεγχόμενα μέσω μικροεπεξεργαστή προγράμματα φόρτισης ΙΟΟU με αντιστάθμιση θερμοκρασίας για διάφορους τύπους μπαταριών • Παρακολούθηση μέγιστης αιχμήσισχύος (ΜΡΡΤ)
• Σύνδεση Bluetooth για τα δεδομένα και οθόνη λειτουργίας στην εφαρμογή κινητής τηλεφωνίας

Ο ελεγκτής ηλιακής φόρτισης διαθέτει τους ακόλουθους μηχανισμούς προστασίας:

• Προστασία υψηλής τάσης • Προστασία χαμηλής τάσης • Προστασία υψηλής θερμοκρασίας - Προστασία χαμηλής θερμοκρασίας (μόνο μπαταρίες LiFePO4 με συνδεδεμένο αισθητήρα θερμοκρασίας) - Προστασία υπερφόρτισης μπαταρίας (μόνο με συνδεδεμένο αισθητήρα θερμοκρασίας) • Προστασία ανάστροφου ρεύματος • Προστασία βραχυκυκλώματος - Προστασία αντιστροφής πολικότητας για είσοδο ηλιακών πάνελ

Ο αισθητήρας θερμοκρασίας παρακολουθεί τη θερμοκρασία της μπαταρίας κατά τη διάρκεια της διαδικασίας φόρτισης, για να ελέγχει και να προσαρμόζει ανάλογα την τάση φόρτισης.

Ο ελεγκτής ηλιακής φόρτισης μπορεί να προσαρμοστεί για διάφορους τύπους μπαταριών οικιακής χρήσης μέσω διακοπτών DIP.

Προαιρετικά, η οθόνη αφής TD283 (πρόσθετος εξοπλισμός) μπορεί να συνδεθεί για την απεικόνιση των εξωτερικών δεδομένων και της προόδου της διαδικασίας φόρτισης.

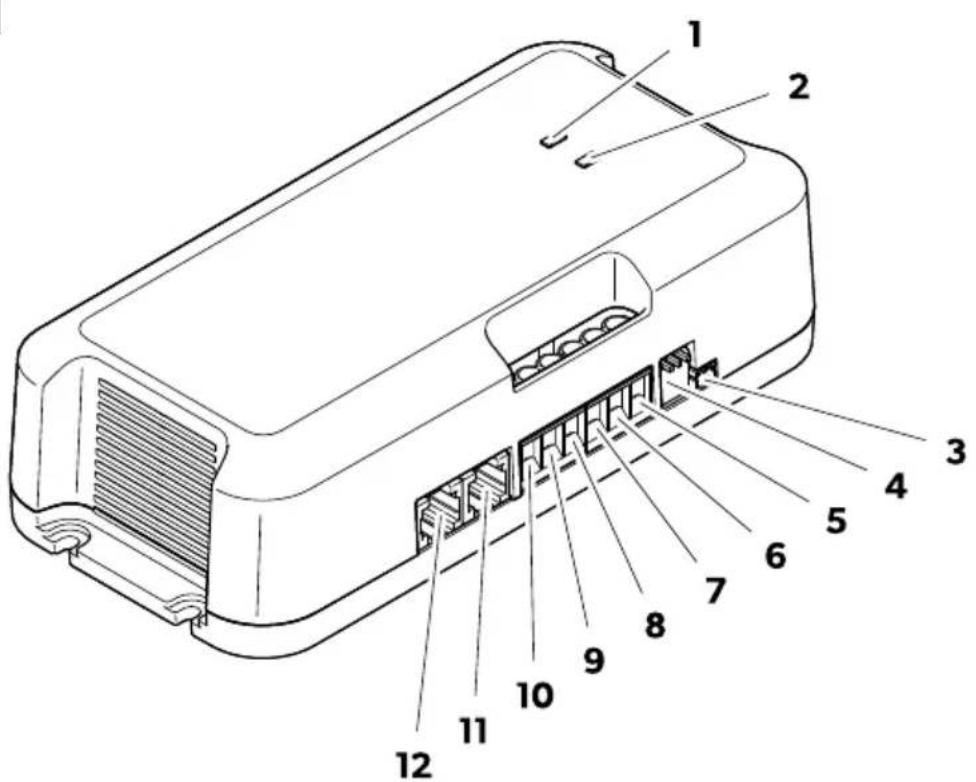

Συνδέσεις και χειριστήρια

1

Πίνακας 232: Συνδέσεις και χειριστήρια

Αρ.	Περιγραφή
1	Λυχνία LED κατάστασης της μπαταρίας οικιακής χρήσης (Β1)
2	Λυχνία LED κατάστασης της μπαταρίας εκκίνησης (Β2)
3	Σύνδεση με τον αισθητήρα θερμοκρασίας
4	Διακόπτες DIP για τη ρύθμιση του τύπου μπαταρίας οικιακής χρήσης
5	Σύνδεση με το θετικόπόλο της μπαταρίας εκκίνησης
6	Σύνδεση με το θετικόπόλο της μπαταρίας οικιακής χρήσης
7	Σύνδεση με το θετικόπόλο του ηλιακού πάνελ 1
8	Σύνδεση με το θετικόπόλο του ηλιακού πάνελ 2
9	Σύνδεση με τον αρνητικό πόλο της μπαταρίας οικιακής χρήσης
10	Σύνδεση με τον αρνητικό πόλο των ηλιακώνπάνελ
11	Σύνδεση με την οθόνη αφής TD283(πρόσθετος εξοπλισμός) ή το δίαυλο CI-BUS
12	Σύνδεση με την οθόνη αφής TD283(πρόσθετος εξοπλισμός) ή το δίαυλο CI-BUS

EL

Ενδεικτικές λυχνίες LED

Πίνακας 233: Ενδεικτικές λυχνίες LED

LED:	Κατάσταση Περιγραφή
Πράσινο	Οπ	Μπαταρίες πλήρως φορτισμένες (100 %)
	Αναβόσβημα Διαδικασία	φόρτισης
Πορτοκαλί Αναβόσβημα Διαδικασία		φόρτισης,τάση < 12 V
Κόκκινο Αναβόσβημα	Σφάλμα	(βλ. κεφάλαιο Αντιμετώπιση βλαβών στη σελίδα 491)

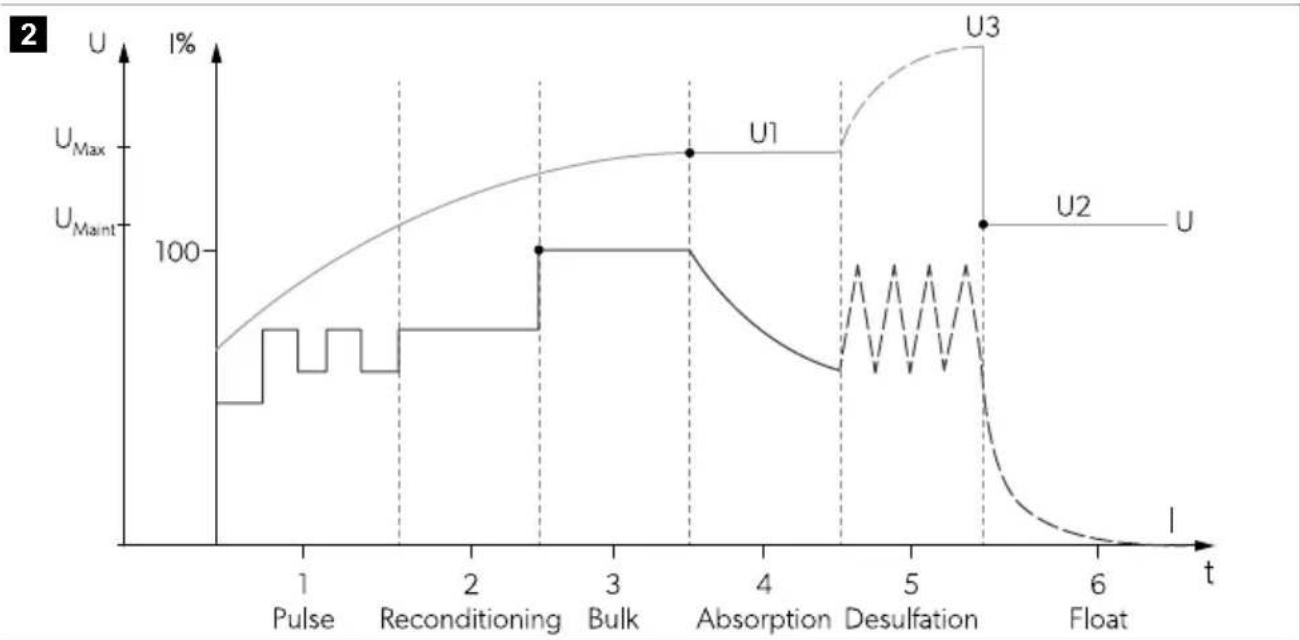

Λειτουργία φόρτισης μπαταρίας

Ένας κύριος κύκλος φόρτισης της μπαταρίας οικιακής χρήσης ξεκινάει μόλις η τάση της μπαταρίας οικιακής χρήσης πέσει κάτω από την τάση επαναφοράς.

Ένας κύριος κύκλος φόρτισης της μπαταρίας εκκίνησης ξεκινά στις παρακάτω περιπτώσεις:

• Μετά από πτώση κάτω από τη χαμηλή τάση επαναφοράς της μπαταρίας εκκίνησης (η φάση φόρτισης της μπαταρίας οικιακής χρήσης δεν λαμβάνεται υπόψη)
• Μετά από πτώση κάτω από την τάση επαναφοράς της μπαταρίας εκκίνησης, όταν η μπαταρία οικιακής χρήσης βρίσκεται σε φάση φόρτισης συντήρησης (βραδεία φόρτιση)

Με τάση μεταξύ 8 και 10,5 V, παρέχεται μειωμένη ένταση ρεύματος κάθε 5 s (χρονικό όριο 4 h).

2: Φάση ανανέωσης

Με τάση μεταξύ 10,5 V και 12 V, παρέχεται μειωμένη ένταση ρεύματος (χρονικό όριο 8 h).

3: Φάση σταθερής έντασης ρεύματος (βασική φόρτιση)

Μπαταρία οικιακής χρήσης (Β1): Με τάση μεταξύ 12 V και U1 (μέγιστη τάση της επιλεγμένης καμπύλης φόρτισης), παρέχεται η μέγιστη ένταση ρεύματος. Η μέγιστη παρεχόμενη ένταση ρεύματος εξαρτάται από την ισχύ των εγκατεστημένων ηλιακών πάνελ (Wp) και τον ελεγκτή ηλιακής φόρτισης που χρησιμοποιείται:

• SC330: 20 A • SC480: 30 A

Μπαταρία εκκίνησης (Β2): Με τάση μεταξύ 12 V και 14,2 V, παρέχεται μέγιστη ένταση ρεύματος 10 A.

4: Φάση σταθερής τάσης (απορρόφηση)

Μπαταρία οικιακής χρήσης (Β1): Με τάση μπαταρίας ίση με U1 (μέγιστη τάση της επιλεγμένης καμπύλης φόρτισης), παρέχεται μια σταθερή τάση ίση με U1. Η παρεχόμενη ένταση ρεύματος μειώνεται, όταν η κατάσταση φόρτισης (SoC) της μπαταρίας αυξάνεται. Η φάση σταθερής τάσης είναι περιορισμένη, ανάλογα με το επιλεγμένο πρόγραμμα φόρτισης (βλέπε κεφάλαιο Ρύθμιση του προγράμματος φόρτισης στη σελίδα 488).

Μπαταρία εκκίνησης (Β2): Παρέχεται μια σταθερή τάση 14,2 V για 15 min.

5: Αποθείωση

ΥΠΟΔΕΙΞΗ Μόνο για μπαταρίες AGM2, εάν έχει επιλεχθεί το πρόγραμμα φόρτισης (βλέπε κεφάλαιο Ρύθμιση του προγράμματος φόρτισης στη σελίδα 488).

Μπαταρία οικιακής χρήσης (Β1): Πραγματοποιείται παλμική παροχή έντασης ρεύματος, ενώ η τάση της μπαταρίας αυξάνεται σε U3, για να αφαιρεθεί το θειικό άλας από τις πλάκες μολύβδου της μπαταρίας και να αποκατασταθεί η χωρητικότητα της μπαταρίας. Αυτή η φάση τερματίζεται μόλις επιτευχθεί η τάση U3 (χρονικό όριο 2 h).

6: Φάση φόρτισης συντήρησης (βραδεία φόρτιση)

Μπαταρία οικιακής χρήσης (Β1): Η φάση φόρτισης συντήρησης διατηρεί μια σταθερή τάση (U2) σε συνάρτηση με την επιλεγμένη καμπύλη φόρτισης. Μόλις η τάση της μπαταρίας πέσει σε μια συγκεκριμένη τιμή, η συσκευή εισέρχεται εκ νέου στη φάση σταθερής έντασης ρεύματος.

Αισθητήρας θερμοκρασίας

Με συνδεδεμένο αισθητήρα θερμοκρασίας, ο ελεγκτής ηλιακής φόρτισης προσαρμόζει την τάση φόρτισης (για μπαταρίες μολύβδου) ή την ένταση ρεύματος φόρτισης (για μπαταρίες LiFePO4), ανάλογα με τη μετρημένη θερμοκρασία στην μπαταρία.

Για μπαταρίες μολύβδου: Εάν δεν είναι συνδεδεμένος ο αισθητήρας θερμοκρασίας ή εάν ο αισθητήρας θερμοκρασίας είναι ελαττωματικός, χρησιμοποιείται για την τάση φόρτισης η τιμή αναφοράς 20 °C.

Για μπαταρίες LiFePO4: Χωρίς συνδεδεμένο αισθητήρα θερμοκρασίας, ο ελεγκτής ηλιακής φόρτισης δεν λειτουργεί.

9 Εγκατάσταση

Θέση τοποθέτησης

Τηρήστε τις παρακάτω οδηγίες, όταν επιλέγετε ένα σημείο τοποθέτησης:

• Εγκαταστήστε τη συσκευή κοντά στις μπαταρίες, για να διατηρηθεί το καλώδιο σύνδεσης των μπαταριών κατά το δυνατόν πιο κοντό.
• Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης είναι σταθερή και επίπεδη.
• Επιλέξτε μια θέση που αερίζεται καλά και είναι προστατευμένη από την υγρασία και τη σκόνη. • Διατηρήστε μια απόσταση 10 cm προς όλες τις πλευρές, γύρω από τη συσκευή.

Στερέωση του ελεγκτή ηλιακής φόρτισης

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Πριν από τη διάνοιξη οπών, βεβαιωθείτε ότι δεν υπάρχει περίπτωση να προκληθούν ζημιές σε ηλεκτρικά καλώδια ή άλλα εξαρτήματα του οχήματος από τη διάτρηση, το πριόνισμα ή τη λείανση.

Στερεώστε τον ελεγκτή ηλιακής φόρτισης με τις 4 συμπεριλαμβανόμενες βίδες κατακόρυφα σε ένα τοίχωμα, με τους ακροδέκτες να δείχνουν προς τα κάτω.

Σύνδεση του ελεγκτή ηλιακής φόρτισης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας

• Καλύψτε τελείως όλα τα ηλιακά πάνελ με ένα αδιαφανές υλικό κατά την εγκατάσταση, για να αποτραπεί η παραγωγή ηλεκτρικού ρεύματος.
• Τηρήστε τις συνιστώμενες τιμές διατομής καλωδίων, μήκους καλωδίων και ασφαλειών.

ΠΡΟΦΥΛΑΞΗ! Κίνδυνος πυρκαγιάς

Τοποθετήστε τις ασφάλειες κοντά στις μπαταρίες, για να προστατέψετε τα καλώδια από τυχόν βραχυκυκλώματα και καψίματα.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Μην αντιστρέφετε την πολικότητα. - Μη συνδέετε τον αρνητικό ακροδέκτη του ηλιακού πάνελ με τη γείωση (πλαίσιο οχήματος). Χρησιμοποιείτε πάντοτε τον ακροδέκτη του ελεγκτή ηλιακής φόρτισης για τη σύνδεση με τον αρνητικό πόλο των ηλιακών πάνελ.

Τηρήστε τις παρακάτω οδηγίες κατά τη σύνδεση του ελεγκτή ηλιακής φόρτισης:

• Συνδέστε την μπαταρία οικιακής χρήσης, πριν συνδέσετε τα ηλιακά πάνελ.
• Μη χρησιμοποιείτε ακροχιτώνια. Απογυμνώστε τα άκρα των καλωδίων σε μήκος 10 mm.
• Εάν χρησιμοποιούνται περισσότερα από ένα ηλιακά πάνελ, επιτρέπεται να συνδέονται μόνο παράλληλα και χωρίς να υπερβαίνουν τη μέγιστη επιτρεπόμενη ισχύ του ελεγκτή ηλιακής φόρτισης.
• Σε περίπτωση χρήσης δύο ή περισσότερων μπαταριών, επιτρέπεται η παράλληλη σύνδεσή τους, εάν οι μπαταρίες είναι του ίδιου τύπου και έχουν την ίδια χωρητικότητα και ηλικία. Συνδέστε τις μπαταρίες διαγώνια.
• Για να διασφαλίσετε τη μέτρηση της εσωτερικής θερμοκρασίας της μπαταρίας, συνδέστε τον αισθητήρα θερμοκρασίας που παρέχεται με τον αρνητικό ακροδέκτη της μπαταρίας οικιακής χρήσης.
• Χρησιμοποιήστε κατάλληλα όργανα μέτρησης:

Πολύμετρο με μέτρηση τάσης DC, 200 mV με αυτόματη ρύθμιση κλίμακας

Αμπεροτσιμπίδα με απευθείας μέτρηση (κλίμακα 100 Α ή υψηλότερη)

Παραλλαγή σύνδεσης Α (μόνο SC330)

Παραλλαγή σύνδεσης για εξόδους ηλιακών πάνελ έως 240 Wp.

Για να συνδέσετε τον ελεγκτή ηλιακής φόρτισης, ακολουθήστε την απεικόνιση στο σχ. 4 στη σελίδα 484.

Πίνακας 234: Διάγραμμα σύνδεσης SC330

Αρ.	Περιγραφή
1	Ελεγκτής ηλιακής φόρτισης
2	Οθόνηαφής TD283 (πρόσθετος εξοπλισμός)
3	Αισθητήραςθερμοκρασίας
4	Ηλιακό(-ά) πάνελ
	Μπαταρία οικιακήςχρήσης
	Μπαταρία εκκίνησης(προαιρετικά)

Πίνακας 235: Χρωματική κωδικοποίηση

Κωδικός Χρώμα
rd	Κόκκινο
bk	Μαύρο

Παραλλαγή σύνδεσης Β (μόνο SC330)

Παραλλαγή σύνδεσης για εξόδους ηλιακών πάνελ έως 240 Wp.

Για να συνδέσετε τον ελεγκτή ηλιακής φόρτισης, ακολουθήστε την απεικόνιση στο σχ. 5 στη σελίδα 485.

Πίνακας 236: Διάγραμμα σύνδεσης SC330

Αρ.	Περιγραφή
1	Ελεγκτής ηλιακής φόρτισης
2	Οθόνη αφής TD283 (πρόσθετος εξοπλισμός)
3	Αισθητήρας θερμοκρασίας
4	Σύνδεσμος WAGO
5	Ηλιακό(-ά) πάνελ
	Μπαταρία οικιακής χρήσης
	Μπαταρία εκκίνησης(προαιρετικά)

Πίνακας 237: Χρωματική κωδικοποίηση

Κωδικός Χρώμα
rd	Κόκκινο
bk	Μαύρο

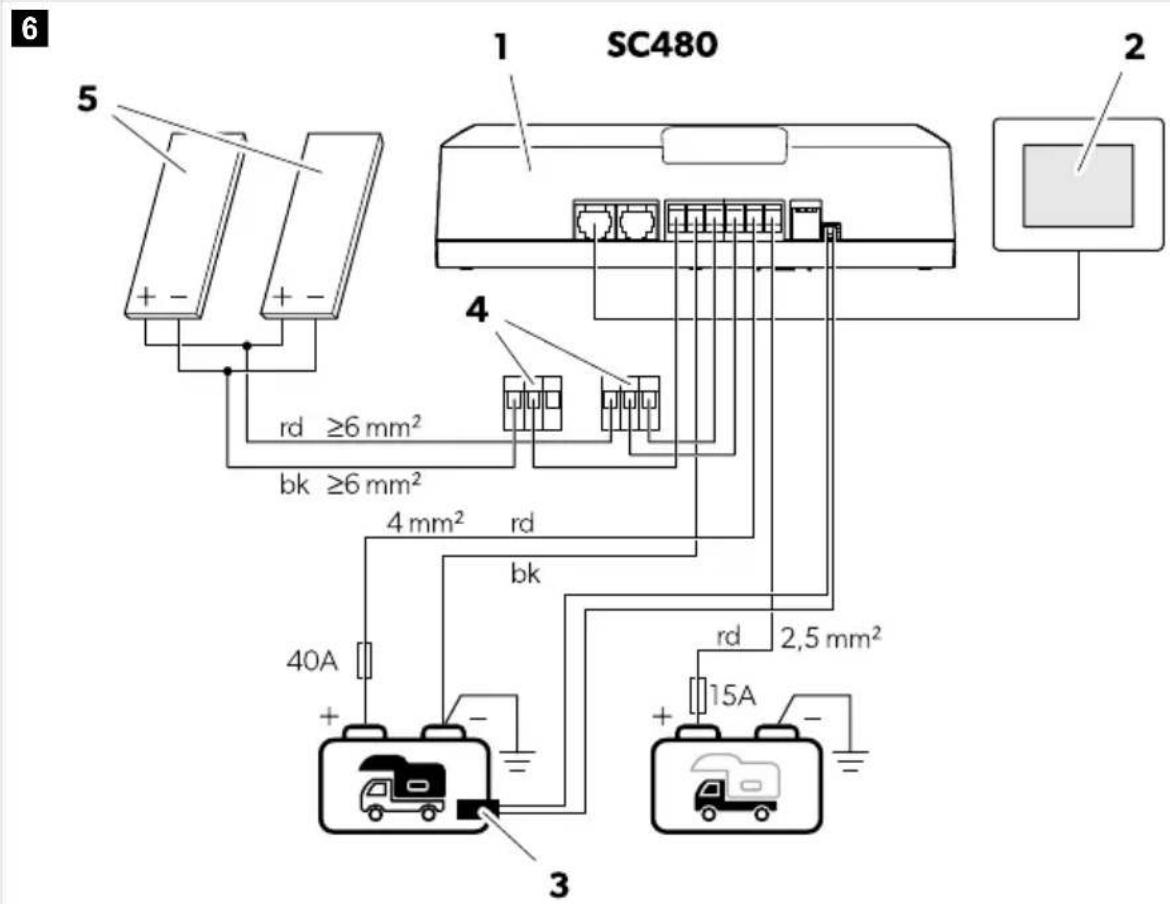

Παραλλαγή σύνδεσης Κ (μόνο SC480)

Για να συνδέσετε τον ελεγκτή ηλιακής φόρτισης, ακολουθήστε την απεικόνιση στο σχ. 6 στη σελίδα 486.

Πίνακας 238: Διάγραμμα σύνδεσης SC480

Αρ.	Περιγραφή
1	Ελεγκτής ηλιακής φόρτισης
2	Οθόνη αφής TD283 (πρόσθετος εξοπλισμός)
3	Αισθητήρας θερμοκρασίας
4	Σύνδεσμος WAGO
5	Ηλιακό(-ά) πάνελ

Αρ.	Περιγραφή
	Μπαταρία οικιακής χρήσης
	Μπαταρία εκκίνησης(προαιρετικά)

Πίνακας 239: Χρωματική κωδικοποίηση

Κωδικός Χρώμα
rd	Κόκκινο
bk	Μαύρο

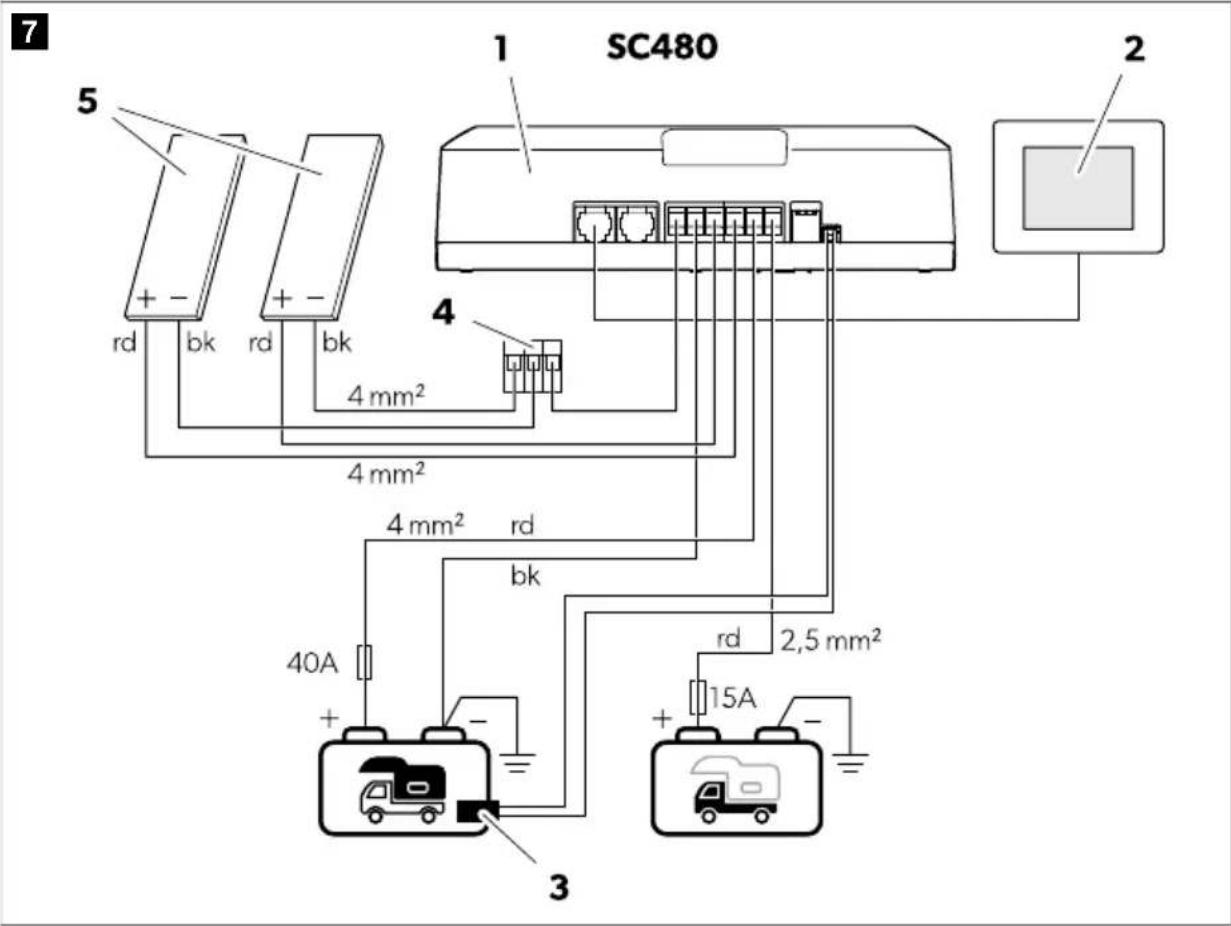

Παραλλαγή σύνδεσης D (μόνο SC480)

Για να συνδέσετε τον ελεγκτή ηλιακής φόρτισης, ακολουθήστε την απεικόνιση στο σχ. 7 στη σελίδα 487.

Πίνακας 240: Διάγραμμα σύνδεσης SC480

Αρ.	Περιγραφή
1	Ελεγκτής ηλιακής φόρτισης
2	Οθόνηαφής TD283 (πρόσθετος εξοπλισμός)
3	Αισθητήρας θερμοκρασίας
4	Σύνδεσμος WAGO
5	Ηλιακό(-ά) πάνελ
	Μπαταρία οικιακήςχρήσης
	Μπαταρία εκκίνησης(προαιρετικά)

Πίνακας 241: Χρωματική κωδικοποίηση

Κωδικός Χρώμα
rd	Κόκκινο
bk	Μαύρο

10 Λειτουργία

Ρύθμιση του προγράμματος φόρτισης

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Χρησιμοποιήστε μόνο μπαταρίες, που είναι κατάλληλες για την καθορισμένη τάση φόρτισης.
• Χρησιμοποιήστε ένα μικρό κατσαβίδι, για να μετακινήσετε προσεκτικά τους διακόπτες DIP στην απαιτούμενη θέση.

Επιλέξτε το κατάλληλο πρόγραμμα φόρτισης για τον τύπο της μπαταρίας οικιακής χρήσης που χρησιμοποιείται, με βάση τις προδιαγραφές του κατασκευαστή της μπαταρίας, τις πληροφορίες σχετικά με τις καμπύλες φόρτισης (βλ. κεφάλαιο Λειτουργία φόρτισης μπαταρίας στη σελίδα 480) και τα τεχνικά χαρακτηριστικά (βλ. κεφάλαιο Τεχνικά χαρακτηριστικά στη σελίδα 493). Οι προβλεπόμενοι χρόνοι φόρτισης ισχύουν για μέση θερμοκρασία περιβάλλοντος 20 °C.

Ρυθμίστε τους διακόπτες DIP στη θέση που εικονίζεται στον παρακάτω πίνακα, για να ορίσετε το πρόγραμμα φόρτισης για τον αντίστοιχο τύπο μπαταρίας οικιακής χρήσης.

Πίνακας 242: Διαμόρφωση καμπύλης φόρτισης

Θέση διακό-πτη DIP (γκρι)	Επιθυμητό πρόγραμμα φόρτι-σης	Θέση διακό-πτη DIP (γκρι)	Επιθυμητό πρόγραμμαφόρτι-σης
	Μπαταρίεςμολύβδου-γέλης (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		ΜπαταρίεςLiFePO4(14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Μπαταρίεςμολύβδου-οξέος (14,4 V)ήΜπαταρίες AGM1(14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		ΜπαταρίεςLiFePO4(14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	Μπαταρίες AGM2(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		ΜπαταρίεςLiFePO4(14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	Μπαταρίες AGM2 με λειτουργία αποθειίκωσης (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		ΜπαταρίεςLiFePO4(14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Πραγματοποίηση του ελέγχου λειτουργίας συστήματος

Ο ελεγκτής ηλιακής φόρτισης ρυθμίζει τη φόρτιση έως και δύο μπαταριών: μία μπαταρία οικιακής χρήσης (Β1) και μία μπαταρία εκκίνησης (Β2), με προτεραιότητα φόρτισης της μπαταρίας οικιακής χρήσης.

Η μπαταρία οικιακής χρήσης θα φορτιστεί υπό τις ακόλουθες προϋποθέσεις:

• Τα συνδεδεμένα ηλιακά πάνελ παρέχουν τάση >16 V. • Η τάση της μπαταρίας είναι >8 V.

Η μπαταρία οικιακής χρήσης θα φορτιστεί με την επιλεγμένη καμπύλη φόρτισης (βλέπε κεφάλαιο Ρύθμιση του προγράμματος φόρτισης στη σελίδα 488).

Η μπαταρία εκκίνησης θα φορτιστεί υπό τις ακόλουθες προϋποθέσεις:

• Η μπαταρία οικιακής χρήσης βρίσκεται σε φάση φόρτισης συντήρησης (βραδεία φόρτιση) και η μπαταρία εκκίνησης έχει τάση <12,5 V. • Η μπαταρία εκκίνησης έχει τάση <11,9 V για 20 min.

Κάθε φάση φόρτισης έχει ένα μέγιστο χρόνο εκτέλεσης, με εξαίρεση τη φάση φόρτισης συντήρησης (βραδεία φόρτιση), κατά την οποία επιτηρείται διαρκώς η κατάσταση φόρτισης (SoC) και, εάν χρειάζεται, παρέχεται παλμικό ρεύμα, ώστε να διατηρείται η μπαταρία φορτισμένη κατά 100 %.

1. Καλύψτε όλα τα ηλιακά πάνελ με ένα αδιαφανές ύφασμα ή υλικό, για να αποτρέψετε την παραγωγή ηλεκτρικού ρεύματος.
2. Εάν έχουν εγκατασταθεί, απενεργοποιήστε και αποσυνδέστε τυχόν άλλες βοηθητικές πηγές τροφοδοσίας (π.χ. φορτιστές μπαταριών).
3. Μετρήστε την τάση των μπαταριών (τιμή 1) με το βολτόμετρο.
4. Αφαιρέστε το κάλυμμα από όλα τα ηλιακά πάνελ. Διασφαλίστε την άμεση ηλιακή ακτινοβολία για τη βέλτιστη απόδοση των ηλιακών πάνελ.
5. Μετρήστε την τάση των μπαταριών (τιμή 2) με το βολτόμετρο. Συγκρίνετε την τιμή 2 με την τιμή 1 της προηγούμενης μέτρησης. Η τιμή 2 πρέπει να είναι ψηλότερη από την τιμή 1.
6. Ελέγξτε την ένταση ρεύματος φόρτισης, χρησιμοποιώντας την εφαρμογή κινητής τηλεφωνίας, μια αμπεροτσιμπίδα ή προαιρετικά την οθόνη αφής ΤΩ283 (πρόσθετος εξοπλισμός).

Λήψη της εφαρμογής SunControl

Ο ελεγκτής ηλιακής φόρτισης μπορεί να παρακολουθείται και να ελέγχεται μέσω Bluetooth με χρήση μιας εφαρμογής που εγκαθίσταται σε συμβατές συσκευές.

Κάντε λήψη της εφαρμογής SunControl από το App Store ή το Google Play:

Σημειώστε ότι η εφαρμογή SunControl μπορεί να μην είναι διαθέσιμη στη χώρα σας.

11 Καθαρισμός και φροντίδα

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Μην καθαρίζετε ποτέ τη συσκευή κάτω από τρεχούμενο νερό ή μέσα σε σαπουνάδα. • Για τον καθαρισμό, μη χρησιμοποιείτε αιχμηρά ή σκληρά αντικείμενα, τριβικά καθαριστικά μέσα ή λευκαντικά, διότι ενδέχεται να προκαλέσουν ζημιές στη συσκευή.

Καθαρίστε περιστασιακά το προϊόν με ένα υγρό πανί. Ελέγχετε τακτικά τα ρευματοφόρα καλώδια ή τις ρευματοφόρες γραμμές για βλάβες μόνωσης, σημεία θραύσης ή λασκαρισμένες συνδέσεις.

Αντικατάσταση της ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας

Η αντικατάσταση της ασφάλειας τήξης της συσκευής επιτρέπεται να πραγματοποιείται μόνο από εξειδικευμένο προσωπικό.

Αντικαταστήστε την ασφάλεια σύμφωνα με την απεικόνιση στο σχ. 8 στη σελίδα 491. Χρησιμοποιήστε την εφεδρική ασφάλεια τήξης που παρέχεται.

12 Αντιμετώπιση βλαβών

πρόβλημα Αιτία Προτεινόμενη		θεραπεία
Ο ελεγκτής ηλιακής φόρτισης δεν λειτουργεί.Οι λυχνίες LED δεν ανάβουν.	Βλάβες μόνωσης, σημείαθραύσης ήλασκαρισμένες συνδέσειςστα ρευματοφόρα καλώδια.	> Ελέγξτε τα ρευματοφόρα καλώδια για βλάβες μόνωσης, σημεία θραύσης ήλασκαρισμένεςσυνδέσεις.> Εάν δεν μπορείτε να εντοπίσετε κάποιο πρόβλημα, επικοινωνήστεμε έναν εξουσιοδοτημένο τεχνικότου τμήματος εξυπηρέτησης πελατών.
	Το ηλιακό σύστημα δεν λειτουργείσωστά (χαμηλή ισχύσεξόδου).Αντικείμενα ή ρύποι μπλοκάρουν το φως.	> Ελέγξτε για τυχόν εμπόδια και διασφαλίστε ότι τα ηλιακά πάνελδεν μπλοκάρονται απόαντικείμενα που προκαλούνσυνθήκες σκίασης.

πρόβλημα Αιτία Προτεινόμενη		θεραπεία
		Μετακινήστετο όχημα σε μια πιο κατάλληλη θέση.Απομακρύνετετυχόν ρύπους.
		Υπερθέρμανση των ηλιακών πά- νελ.
		Αφήστε τα ηλιακά πάνελ να κρυώσουν.Μετακινήστετο όχημα σε μια πιο κατάλληλη θέση.Διασφαλίστε την επαρκή κυ- κλοφορία του αέρα γύρωαπό τα ηλιακά πάνελ.
		Ένα ηλιακό πάνελ στη συστοιχία παρουσιάζει βλάβη.
		Τραβήξτε έξωτην ασφάλεια στον ελεγκτή ηλιακής φόρ- τιοςκαι ελέγξτε την τάση του ηλιακού πάνελ(VoC) στον ελεγκτή ηλιακής φόρτιοης.Ελέγξτε τα ηλιακά πάνελ για μικρορωγμές.Ελέγξτε τα ηλιακά πάνελ για αποκόλληση επιμέρους στρωμάτων.Αντικαταστήστε, εάν απαιτεί- ται,το ηλιακό πάνελ που πα- ρουσιάζει ελάττωμα.
		Έχει προκληθεί βραχυκύκλωμα.
Ο ελεγκτής ηλιακής φόρτισης,δεν λειτουργεί.Η λυχνία LED κατάστα- σης της μπαταρίας οικιακής χρή- σης (Β1) αναβοσβήνει με κόκκινο χρώμα.		Μόνο μπαταρίες LiFePO4: Ο αι- σθητήραςθερμοκρασίας δεν είναι συνδεδεμένος.
Ο ελεγκτής ηλιακής φόρτισης,δεν λειτουργεί.Οι δύο λυχνίες LED (Β1 και Β2) αναβοσβήνουν με κόκκινο χρώμα.		Η ασφάλεια τήξης της συσκευής έχεικαεί.
		Η ασφάλεια τήξης της συσκευής έχεικαεί.

13 Απόρριψη

Ανακύκλωση των υλικών συσκευασίας: Εάν είναι εφικτό, απορρίψτε τα υλικά συσκευασίας στους αντίστοιχους κάδους ανακύκλωσης.

Ανακύκλωση προϊόντων με μη αντικαθιστώμενες μπαταρίες, επαναφορτιζόμενες μπαταρίες ή φωτεινές πηγές:

• Εάν το προϊόν περιέχει μη αντικαθιστώμενες μπαταρίες, επαναφορτιζόμενες μπαταρίες ή φωτεινές πηγές, δεν χρειάζεται να τις αφαιρέσετε πριν από την απόρριψή του.
• Εάν επιθυμείτε την τελική απόρριψη του προϊόντος, ζητήστε από το τοπικό κέντρο ανακύκλωσης ή έναν εξειδικευμένο αντιπρόσωπο λεπτομερείς πληροφορίες για τη σχετική διαδικασία σύμφωνα με τους ισχύοντες κανονισμούς διάθεσης απορριμμάτων. • Το προϊόν μπορεί να απορριφθεί δωρεάν.

14 Εγγύηση

Ισχύει η νόμιμη διάρκεια εγγύησης. Εάν το προϊόν παρουσιάζει ελαττώματα, παρακαλούμε να απευθυνθείτε στην αντιπροσωπεία του κατασκευαστή στη χώρα σας (βλέπε dometic.com/dealer) ή στο κατάστημα αγοράς.

Για τυχόν επισκευή ή αξίωση κάλυψης από την εγγύηση, παρακαλούμε να αποστείλετε επίσης τα παρακάτω έγγραφα μαζί με τη συσκευή:

• Ένα αντίγραφο της απόδειξης αγοράς με την ημερομηνία αγοράς • Τον λόγο για την αξίωση κάλυψης από την εγγύηση ή μια περιγραφή του σφάλματος

Λάβετε υπόψη ότι τυχόν επισκευή από εσάς τον ίδιο ή μη επαγγελματική επισκευή ενδέχεται να έχει συνέπειες ασφαλείας καθώς και να αποτελέσει αιτία ακύρωσης της εγγύησης.

15 Τεχνικά χαρακτηριστικά

	SC330 SC480
Μέγιστη τάση ηλιακού πάνελ (VoC) 32 V	—
Συνιστώμενη απόδοση ηλιακούπάνελ	75 ... 330 Wp 110 ... 480 Wp
Έξοδος μπαταρίας οικιακής χρήσης (B1)
Ονομαστική τάση	12 V
Μέγιστη ένταση ρεύματος φόρτισης	20 A 30 A
Ελάχιστη απαιτούμενη χωρητικότητα μπαταρίας
Μολύβδου-οξέος	60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Ελάχιστη τάση μπαταρίας	8 V—
Φόρτιση ρυθμιζόμενηβάσει θερμοκρασίας ‘Εως	-0,03 V/°C
Έξοδος μπαταρίας εκκίνησης(B2)

EL

	SC330 SC480
Ονομαστική τάση	12 V
Μέγιστη ένταση ρεύματοςφόρτισης	10 A
Ελάχιστη τάση μπαταρίας	8 V=
Γενικά τεχνικά στοιχεία
Μέγιστη κατανάλωση ρεύματοςσε λειτουργία αναμονής	Q 6 mA
Εσωτερική ασφάλεια τήξης	30 A
Θερμοκρασία περιβάλλοντος για τη λειτουργία	-20 °C ... 50 °C
Υγρασία περιβάλλοντος	Q 90 %, χωρίς υγροποίηση υδρατμών
Διαστάσεις	170 mm × 88 mm × 48 mm
Βάρος	305 g 345 g
Ζώνη συχνοτήτων(Wi-Fi)	Ζώνη ISM 2,4 GHz (2400 ... 2484 MHz)
Ισχύς εξόδου RF 4 dBm (Bluetooth V5.0 Single Mode LE)
Πιστοποίηση

Με το παρόν, η Dometic Mobile Power Italy S.r.l. δηλώνει ότι ο ραδιοεξοπλισμός τύπου SC330 και SC480 συμμορφώνεται με την Οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην παρακάτω ηλεκτρονική διεύθυνση internet: documents.dometic.com

Lietuvių k.
